Klark Teknik DI 22P Quick Start Guide, All Language

PRO DI AV 2 DI 22P

Passive Stereo DI Box with Midas Transformers and Extended Dynamic Range

Controls

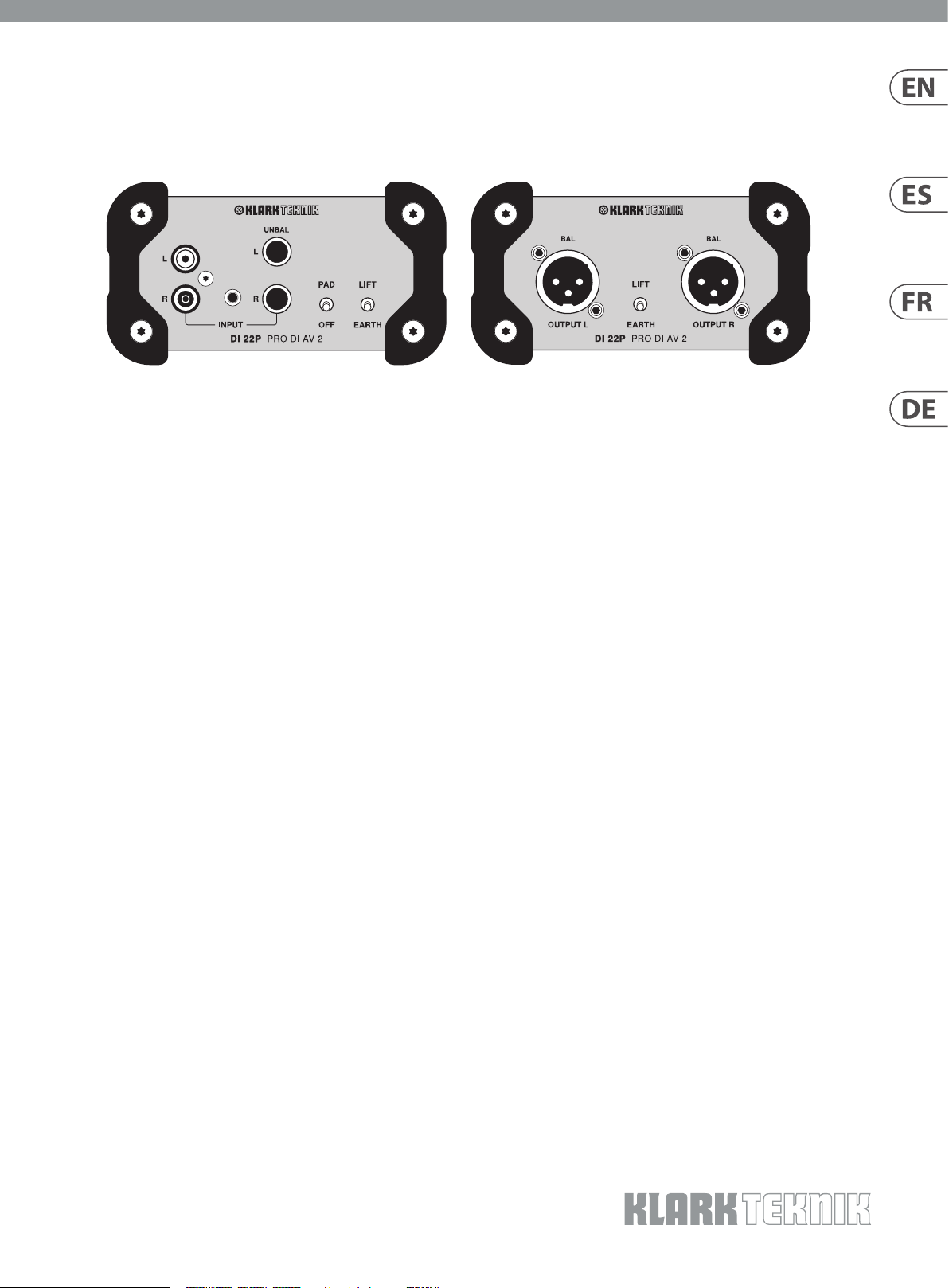

Step 1: Controls

(EN)

INPUTS – Connec t your high-impedance source audio to the left and right ¼" TS jacks, unbalanced RC A jacks, or a single ⁄" TRS jack. Instrument-level, line-level and even speaker-level sources are accepted. The connec tors that are not used to receive the input signal can also ac t as a loop-through to pass the signal on to other equipment. For example, if a keyboard is connec ted to the ¼" inputs, the RCA jac ks can connect to an amplier or per sonal mixer while the XLR outputs s end the signal to the main mixing console. PAD – A -15 dB pad can be applied to each channel f or very hot signals. This does not aect the level of loop-through connections.

OUTPUTS – Send the inputs to a mixing console via balanced XLR cables. EARTH LIFT – This switch may help reduce unwanted hum by removing the

ground connection.

Paso 1: Controles

(ES)

INPUTS – Conecte su fuente de audio de alta impedancia a las tomas TS izquierda y derecha de ¼", tomas RCA no balanceadas o una sola toma TR S de ⁄". Se aceptan fuentes a nivel de instrumento, nivel de línea e incluso a nivel de altavoz. Los conec tores que no se utilizan pa ra recibir la señal de entr ada también pueden act uar como un bucle pa ra pasar la señal a otros eq uipos. Por ejemplo, si un teclado es tá conectado a las entradas de ¼", las tomas RCA se pue den conectar a un ampli cador o mezclador personal m ientras que las salidas XLR env ían la señal a la mesa de mezclas pr incipal. PAD – Se puede aplicar un pad de -15 dB a cada canal para señales muy calientes. Esto no afecta el nivel de conexiones en buc le.

OUTPUTS – Envíe las entra das a una mesa de mezclas a travé s de cables XLR balanceados. EARTH LIFT – Este interruptor puede ayudar a reducir el zumbido no deseado quitando

la conexión a tierra.

Etape 1: Réglages

(FR)

INPUTS – Connec tez votre source audio haute impédance aux prises TS ¼" gauche et droite, aux prises RCA asymétriques ou à une seule prise TRS  ⁄". Les sources au niveau de l'instrument, au niveau de la ligne et même au niveau du haut-parleur s ont acceptées. Les connec teurs qui ne sont pas utilis és pour recevoir le signal d'entrée peuvent également agir comme une bouc le pour transmettre le signal à d'autres équipements. Par exemple, si un clavier est connecté aux entrées ¼", les prises RCA peuvent se connecter à un amplicateur ou une table de mixage per sonnelle tandis que les sorties XLR envoient le signal à la console de mixage principale. PAD – Un pad -15 dB peut être appliqué à chaque canal pour les signaux très chauds. Cela n'aecte pas le niveau des connex ions en boucle.

OUTPUTS – Envoyez les entré es à une console de mixage via de s câbles XLR symétriques. EARTH LIFT –Ce commutateur peut aider à réduire les ronements indésirables en

supprimant la connexion à la terre.

Schritt 1: Bedienelemente

(DE)

INPUTS – Verbinden Sie Ihre hochohmige Audioquelle mit den linken und rechten ¼" TS-Buchsen, unsymmetrischen Cinch-Buchsen oder einer einzelnen ⁄" TRS-Buchse. Quellen auf Instrumenten-, Line- und sogar Lautsprecherebene werden akzeptiert. Die Anschlüsse, die nicht zum Empfangen des Eingangssignals verwendet werden, können auch als Durchschleife dienen, um das Signal an andere Geräte weiterzuleiten. Wenn beispielsweise eine Tastatur an die ¼"-Eingänge angeschlossen ist, können die Cinch-Buchsen an einen Verstärker oder einen Personal Mixer angeschlossen werden, während die XLR-Ausgänge das Signal an das Hauptmischpult senden. PAD – Für sehr heiße Signale kann an jeden Kanal ein Pad mit -15 dB angelegt werden. Dies hat keinen Einuss auf die Ebene der Durchschleifverbindungen.

OUTPUTS – Senden Sie die Eingänge über symmetrische XLR-Kabel an ein Mischpult. EARTH LIFT – Dieser Schalter kann dazu beitragen, unerwünschtes Brummen zu

reduzieren, indem die Erdungsverbindung entfernt wird.

V 2.0

2 PRO DI AV 2 DI 22P Quick Start Guide 3

Passo 1: Controles

(PT)

INPUTS – Conecte sua fonte de áudio de alta impedância aos cone ctores TS esquerdo e direito de ¼", conectores RCA não balanceados ou um único conector TRS de ⁄". Fontes de nível de inst rumento, nível de linha e até mesmo de alto-falante s ão aceitas. Os conectores que não são usados para receber o sinal de entrada também podem atuar como um loop-through para passar o sinal para outro e quipamento. Por exemplo, se um teclado estiver conec tado às entradas de ¼ ", os conectores RCA podem se conectar a um amplicador ou mixer pessoal enquanto as saídas XLR enviam o sinal para o console de mixagem principal. PAD – Um pad de -15 dB pode ser aplicado a cada canal para sinais muito quentes. Isso não afeta o nível de conexões de loop-through. OUTPUTS – Envie as entradas para um console de mixagem por meio de cabos XLR balanceados. EARTH LIFT – Est a chave pode ajudar a reduzir ruídos indesejados removendo a conexão de aterramento.

Passo 1: Controlli

(IT)

INPUTS – Collega la tua sorgente audio ad alta impedenza ai jack TS da ¼" sinistro e destro, jack RCA sbilanciati o un singolo jack TRS da ⁄". Sono accett ate sorgenti a livello di strumento, di linea e persino a livello di altoparlante. I connetto ri che non vengono utiliz zati per ricevere il segn ale di ingresso possono a nche fungere da lo op-through per trasm ettere il segnale ad alt re apparecchiature. Ad ese mpio, se una tast iera è collegata agli ingres si da ¼", i jack RCA possono es sere collegati a un amplicatore o mixer personale mentre le usc ite XLR inviano il segnale al mixer principale. PAD – Un pad di -15 dB può essere applicato a c iascun canale per segnali molto caldi. Ciò non inuisce sul livello delle connessioni loop-through.

OUTPUTS – Invia gli ingres si a una console di missaggio tramite cavi XLR bilanciati. EARTH LIFT – Questo interrut tore può aiutare a ridur re il ronzio indesiderato

rimuovendo il collegamento a ter ra.

Stap 1: Bediening

(NL)

INPUTS – Sluit uw bron audio met hoge impedantie a an op de linker en rechter ¼" TS-aansluitingen, ongebalanceerde RCA-aansluit ingen of een enkele ⁄" TRS-aansluiting. Bronnen op ins trumentniveau, lijnnivea u en zelfs luidsprekerni veau worden geaccepteerd. De connectoren die niet worden gebruikt om het ingangssignaal te ontvangen, kunnen ook dienen als een door lusverbinding om het signaal door te geven aan andere apparatuur. Als er bijvoorbeeld een toetsenbord is aangesloten op de ¼"-ingangen, kunnen de RCA-aansluitingen worden aangesloten op een versterker of persoonlijke mixer, terwijl de XLR-uitgangen het signaal naar het hoofdmengpaneel sturen. PAD – Een -15 dB pad kan op elk kanaal worden toegep ast voor zeer hete signalen. Dit heeft geen invloed op het niveau van do orlusverbindingen.

OUTPUTS – Stuur de input s naar een mengpaneel via gebalanceerde XLR-kabels. EARTH LIFT – Deze schakelaar kan ongewenste brom helpen verminderen door de

aardverbinding te verwijderen.

Steg 1: Kontroller

(SE)

INPUTS – Anslut ljude t med hög impedanskälla till vänster och höger ¼" TS-uttag, obalanserade RCA-uttag eller ett enda ⁄" TRS-uttag. Instrumentkällor, linjenivåer och till och med högtalar källor accepteras. Kontaktdonen som inte används för att ta emot insignalen kan ock så fungera som en genomgång för att vidarebefordra signalen till annan utrustning. Till exempel, om ett tangentbord är anslutet till ¼"-ingångarna, kan RCA-ut tagen anslutas till en förstärkare eller personlig mixer medan XLR-utgångarna skickar signalen till huvudblandningskonsolen. PAD – En kanal på -15 dB kan appliceras på varje kanal för mycket heta signaler. Det ta påverkar inte nivån på slinganslutningar.

OUTPUTS – Skicka ingångarna till en blandningskonsol via balanserade XLR-kablar. EARTH LIFT – Den här omkopplaren kan hjälpa till att minska oönskade brummen

genom att ta bort jordanslutningen.

Krok 1: Sterowanica

(PL)

INPUTS – Podłąc z źródło audio o wys okiej impedancji do leweg o i prawego gniazda jack ¼" TS, niezbalansowane go gniazda RCA lub pojedy nczego gniazda ⁄" TRS. Akcep towane są źródła na poziomie instrumentu, linii, a nawet poziomu głośnika. Złącza, k tóre nie są używ ane do odbioru sygnału w ejściowego, mogą również dz iałać jako pętla prze lotowa, aby przekazać syg nał do innego sprzętu. Na p rzykład, jeśli klaw iatura jest podłąc zona do wejść ¼", gn iazda RCA można podłąc zyć do wzmacniac za lub osobistego miksera, p odczas gdy wyjś cia XLR wysyłają s ygnał do głównej konsoli mi kserskiej. PAD – Dla każdego kanału można zas tosować pad -15 dB dla bardzo gorących sygnałów. Nie wpł ywa to na poziom połąc zeń przelotowych.

OUTPUTS – Wyślij wejścia do miksera za pomocą zbalansowanych kabli XLR. EARTH LIFT – Ten przełącznik może pomóc zredukować niepożądane buczenie, usuwając

połąc zenie z masą.

Specications

Inputs

Connectors 2 x ¼" TS, ⁄" TRS, RCA unbalanced

Impedance 30 k

Max. input level 30 dBu @ 1 kHz

Outputs

Connectors 2 x XLR, balanced

Impedance 600 

Max. outpu t level 8.5 dBu @ 1 kHz

System

Frequency response 20 Hz to 30 kHz (± 1 dB)

THD + N (distortion) 0.01% @ 1 kHz, 0 dBU

Signal-to-noise ratio 105 dB u

Input pad -15 d B

Power requirement Passive

Physical

Dimensions (W x D x H) 118 x 112 x 64 mm (4.6 x 4.4 x 2.5")

Weight 0.53 kg (1.2 lbs)

LEGAL DISCLAIMER

Music Tribe accepts no liability for any loss which may be suered

by any person who relies either wholly or in part upon any

description, photograph, or statement contained herein. Technical

specications, appearances and other information are subject

to change without notice. All trademarks are the property of

their respective owners. Midas, Klark Teknik, Lab Gruppen, Lake,

Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera,

Oberheim, Auratone, Aston Microphones and Coolaudio are

trademarks or registered trademarks of Music Tribe Global Brands

LIMITED WARRANTY

For the applicable warranty terms and conditions and additional

information regarding Music Tribe’s Limited Warranty, please see

complete details online at musictribe.com/warranty.

NEGACIÓN LEGAL

Music Tribe no admite ningún tipo de responsabilidad por cualquier

daño o pérdida que pudiera sufrir cualquier persona por conar

total o parcialmente en la descripciones, fotografías o armaciones

contenidas en este documento. Las especicaciones técnicas,

imágenes y otras informaciones contenidas en este documento

están sujetas a modicaciones sin previo aviso. Todas las marcas

comerciales que aparecen aquí son propiedad de sus respectivos

dueños. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound,

TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone,

Aston Microphones y Coolaudio son marcas comerciales o marcas

registradas de Music Tribe Global Brands Ltd. © Music Tribe Global

Brands Ltd. 2021 Reservados todos los derechos.

GARANTÍA LIMITADA

Si quiere conocer los detalles y condiciones aplicables de la

garantía así como información adicional sobre la Garantía limitada

de Music Tribe, consulte online toda la información en la web

musictribe.com/warranty.

DÉNI LÉGAL

Music Tribe ne peut être tenu pour responsable pour toute perte

pouvant être subie par toute personne se ant en partie ou en

totalité à toute description, photographie ou armation contenue

dans ce document. Les caractéristiques, l’apparence et d’autres

informations peuvent faire l’objet de modications sans notication.

Toutes les marques appartiennent à leurs propriétaires respectifs.

Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound,

TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone,

Aston Microphones et Coolaudio sont des marques ou marques

déposées de Music Tribe Global Brands Ltd. © Music Tribe G lobal

GARANTIE LIMITÉE

Pour connaître les termes et conditions de garantie applicables,

ainsi que les informations supplémentaires et détaillées sur la

Garantie Limitée de Music Tribe, consultez le site Internet

musictribe.com/warranty.

HAFTUNGSAUSSCHLUSS

Music Tribe übernimmt keine Haftung für Verluste, die Personen

entstanden sind, die sich ganz oder teilweise auf hier enthaltene

Beschreibungen, Fotos oder Aussagen verlassen haben. Technische

Daten, Erscheinungsbild und andere Informationen können ohne

vorherige Ankündigung geändert werden. Alle Warenzeichen sind

Eigentum der jeweiligen Inhaber. Midas, KlarkTeknik, Lab Gruppen,

Lake, Tannoy, Turbosound, TC Electronic, TCHelicon, Behringer,

Bugera, Oberheim, Auratone, Aston Microphones und Coolaudio

sind Warenzeichen oder eingetragene Warenzeichen der Music Tribe

Global Brands Ltd. ©MusicTribeGlobalBrandsLtd. 2021 Alle

Rechte vorbehalten.

BESCHRÄNKTE GARANTIE

Die geltenden Garantiebedingungen und zusätzliche Informationen

bezüglich der von Music Tribe gewährten beschränkten Garantie

nden Sie online unter musictribe.com/warranty.

LEGAL RENUNCIANTE

O Music Tribe não se responsabiliza por perda alguma que possa

ser sofrida por qualquer pessoa que dependa, seja de maneira

completa ou parcial, de qualquer descrição, fotograa, ou declaração

aqui contidas. Dados técnicos, aparências e outras informações

estão sujeitas a modicações sem aviso prévio. Todas as marcas

são propriedade de seus respectivos donos. Midas, KlarkTeknik,

LabGruppen, Lake, Tannoy, Turbosound, TCElectronic, TC Helicon,

Behringer, Bugera, Oberheim, Auratone, Aston Microphones e

Coolaudio são marcas ou marcas registradas do Music Tribe Global

Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Todos direitos

reservados.

GARANTIA LIMITADA

Para obter os termos de garantia aplicáveis e condições e

informações adicionais a respeito da garantia limitada do

MusicTribe, favor vericar detalhes na íntegra através do website

musictribe.com/warranty.

DISCLAIMER LEGALE

Music Tribe non si assume alcuna responsabilità per eventuali

danni che possono essere subiti da chiunque si adi in tutto o in

parte a qualsiasi descrizione, fotograa o dichiarazione contenuta

qui. Speciche tecniche, aspetti e altre informazioni sono soggette

a modiche senza preavviso. Tutti i marchi sono di proprietà dei

rispettivi titolari. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy,

Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim,

Auratone, Aston Microphones e Coolaudio sono marchi o marchi

Brands Ltd. 2021 Tutti i diritti riser vati.

GARANZIA LIMITATA

Per i termini e le condizioni di garanzia applicabili e le informazioni

aggiuntive relative alla garanzia limitata di Music Tribe, consultare

online i dettagli completi su musictribe.com/warranty.

WETTELIJKE ONTKENNING

Music Tribe aanvaardt geen aansprakelijkheid voor enig verlies dat

kan worden geleden door een persoon die geheel of gedeeltelijk

vertrouwt op enige beschrijving, foto of verklaring hierin. Technische

specicaties, verschijningen en andere informatie kunnen zonder

voorafgaande kennisgeving worden gewijzigd. Alle handelsmerken

zijn eigendom van hun respectievelijke eigenaren. Midas, Klark

Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic,

TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston

Microphones en Coolaudio zijn handelsmerken of gedeponeerde

Global Brands Ltd. 2021 Allerechtenvoorbehouden.

BEPERKTE GARANTIE

Voor de toepasselijke garantievoorwaarden en aanvullende

informatie met betrekking tot de beperkte garantie van MusicTribe,

zie de volledige details online op musictribe.com/warranty.

FRISKRIVNINGSKLAUSUL

Music Tribe tar inget ansvar för någon förlust som kan drabbas av

någon person som helt eller delvis förlitar sig på någon beskrivning,

fotogra eller uttalande som nns här. Tekniska specikationer,

utseenden och annan information kan ändras utan föregående

meddelande. Alla varumärken tillhör respektive ägare. Midas,

Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic,

TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston

Microphones och Coolaudio är varumärken eller registrerade

Global Brands Ltd. 2021 AllaRättigheterreserverade.

BEGRÄNSAD GARANTI

För tillämpliga garantivillkor och ytterligare information om

MusicTribes begränsade garanti, se fullständig information

online på musictribe.com/warranty.

ZASTRZEŻENIA PRAWNE

Music Tribe nie ponosi odpowiedzialności za jakiekolwiek straty,

które mogą ponieść osoby, które polegają w całości lub w części

na jakimkolwiek opisie, fotograi lub oświadczeniu zawartym w

niniejszym dokumencie. Specykacje techniczne, wygląd i inne

informacje mogą ulec zmianie bez powiadomienia. Wszystkie

znaki towarowe są własnością ich odpowiednich właścicieli.

Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound,

TCElectronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone,

Aston Microphones i Coolaudio są znakami towarowymi lub

zastrzeżonymi znakami towarowymi rmy Music Tribe Global

prawa zastrzeżone.

OGRANICZONA GWARANCJA

Aby zapoznać się z obowiązującymi warunkami gwarancji i

dodatkowymi informacjami dotyczącymi ograniczonej gwarancji

Music Tribe, zapoznaj się ze wszystkimi szczegółami w trybie online

pod adresem musictribe.com/warranty.
