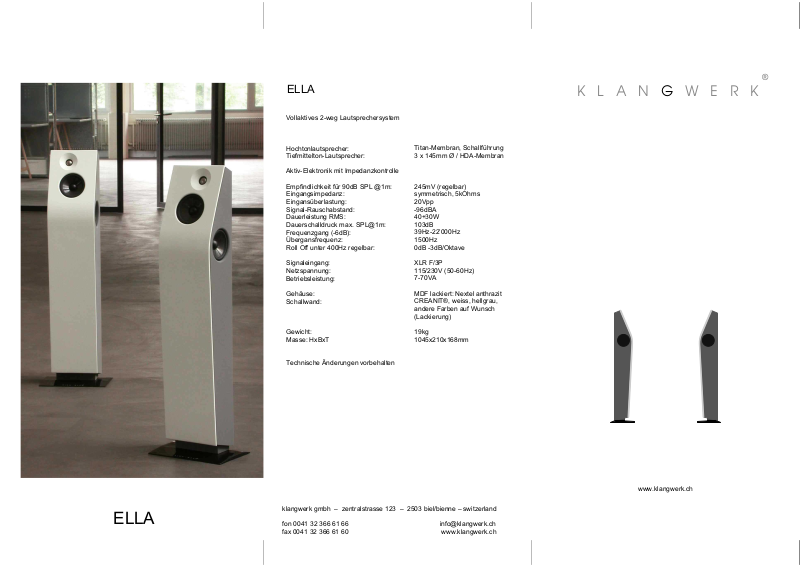

ELLA

Vollaktives 2-weg Lautsprechersystem

®

K L A N G W E R K

Hochtonlautsprecher:
Tiefmittelton-Lautsprecher:

Aktiv-Elektronik mit Impedanzkontrolle

Empfindlichkeit für 90dB SPL @1m:
Eingangsimpedanz:
Eingansüberlastung:
Signal -Rauschabstand:
Dauerleistung RMS:
Dauerschalldruck max. SPL@1m:
Frequenzgang (-6dB):
Übergansfrequenz:
Roll Off unter 400Hz regelbar:

Signal eingang:
Netzspannung:
Betriebsleistung:

Gehäuse:
Schallwand:

Gewicht:
Masse: HxBxT

Technische Änderungen vorbehalten

Titan-Membran, Schallführung
3 x 145mm Ø / HDA-Membran

245mV (regelbar)
symmetrisch, 5kOhms
20Vpp

-96dBA
40+30W
103dB
39Hz-22’000Hz
1500Hz
0dB -3dB/Oktave

XLR F/3P
115/230V (50-60Hz)
7-70VA

MDF lackiert: Nextel anthrazit
CREANIT®, weiss, hellgrau,
andere Farben auf Wunsch
(Lackierung)

19kg
1045x210x168mm

ELLA

klangwerk gmbh – zentralstrasse 123 – 2503 biel/bienne – switzerland

fon 0041 32 366 61 66
fax [phone]

[e-mail]
www.klangwerk.ch

www.klangwerk.ch

Gehäuse

Die Form gerhorcht akustischen Kriterien. Sie verjüngt sich an den Gehäuse-

stereos (griech.) = körperhaft, räumlich
phone (griech.) = Klang, Ton, Stimme

Die Wiedergabe von Musik wirkt besonders realistisch, wenn die
Räumlichkeit des Aufnahmeortes erlebbar wird. Die Stereofonie
erlaubt dank einer Sinnestäuschung dieses Räumlichkeitsgefühl.
Damit die Täuschung besonders echt wirkt, müssen das Impuls- und
Abstrahlverhalten der Lautsprecher, deren Stellung im Raum und
der Standort des Zuhörers genaue Kriterien erfüllen.

Mit ELLA gelingt diese Simulation in jedem Raum und in
unterschiedlichen Aufstellungen so gut, dass die Lautsprecher als
Schallproduzenten nicht mehr wahrgenommen werden. Vielmehr
scheinen sie eine Bühne für die Musik zu öffnen. Diese Bühne kann
je nach Vorliebe auch deutlich breiter sein als üblich, wodurch
vor dem Zuhörer Klangbilder von ungeahnter Intensität entstehen.

Die tadellose Wiedergabe im Stereo-Modus garantiert, dass auch
Mehrkanal-Aufnahmen (Home Cinema und Mehrkanal-Audio) in
voller Qualität wiedergegeben werden. ELLA kann mit dem System
LOUI zum Mehrkanalsystem ausgebaut werden.

enden, um stehende Wellen im Innern zu unterdrücken. Die Neigung der
Schallwand erlaubt, sowohl an der Wand als auch frei im Raum stehend, ein
optimales Abstrahlverhalten der einzelnen Lautsprecher.
Das Gehäuse ist zweiteilig aufgebaut: Auf einen inneren, steifen MDF-Kern
wird frontseitig die gewölbte Schallwand aus Creanit montiert. Dieser
Werkstoff hat eine hohe innere Dämpfung bei gleichzeitig hoher Dichte.
Durch die Entkopplung vom Kern wird die Abstrahlung von
Gehäusevibrationen zusätzlich minimiert.
Die Schallwand ist robust und einfach zu reinigen. Sie ist durchgefärbt und
kann aufgefrischt oder ausgewechselt werden. Je nach Farbe und Aufstellung
wirkt ELLA in einem Raum eher diskret oder als Blickfang.

Titan-Hochtonchassis mit Schallführung
Die Membran des Metallhochtöners ist sehr leicht und steif. Sein starker

Antrieb, verbunden mit einer Schallführung und der Aktivtechnik erlauben
einen breiten Uebertragungsbereich bis in unüblich niedrige
Frequenzlagen. Der Hochtöner arbeitet breitbandig bis weit in den Bereich
des Mitteltöners hinein, wodurch das Klangbild klar und offen wird.

Durch die Neigung der Schallwand kann der Hochtöner nach hinten
versetzt werden. Dadurch treffen hohe und tiefe Frequenzen gleichzeitig
beim Hörer ein. Die Neigung hilft auch, das Abstrahlverhalten im
Hochtonbereich zu optimieren. Die exzentrische Montage des Hochtöners
reduziert Reflexionen an den Gehäusekanten.

Mittel-Tieftonchassis mit HDA-Membran
Die Membranen der drei Chassis sind aus dem Werkstoff

High-Definition-Aerogel, der leicht, steif und gleichzeitig resonanzarm ist.
Die Membranen von kleinen Chassis sind prinzipiell verwindungssteifer als
diejenigen von grossen Chassis. Die Addition von kleinen Chassis erlaubt
ebenfalls hohe Schalldrücke im Bass, jedoch mit gesteigerter Präzision.
Durch die gegenüberliegende Anordnung der seitlichen Chassis werden
die auf das Gehäuse wirkenden Kräfte stark reduziert.

Die kompakte Anordnung der Chassis, die Neigung der Schallwand und die
niedrige Uebergansfrequenz zum Hochtöner erlauben ein aktives
zwei-Wege System mit mini malen Phasendr ehungen.
Die Chassis arbeiten in einem Reflexgehäuse. In Verbindung mit der
integrierten Elektronik lässt sich dieses System präzise abstimmen. Die
Membranauslenkung wird minimiert und das Gehäusevolumen reduziert.

Elektronik - Aktivtechnik
Verstärker und Lautsprecher bilden eine el ektroakustische Einheit. Der

Aktivlautsprecher ist somit die konsequente Lösung, weil beide Teile integral
konzipiert werden. Die Frequenzber eiche werden vor der Verstärkung
aufgeteilt und linearisiert, statt nachher wie beim passiven Lautsprecher. Dies
erlaubt eine verlustärmere, genauere und technisch elegantere Filterung.

Jeder Weg (Hochton, Mittel-Tiefton ) erhält einen eigenen Leistungs­verstärker. Dieser ist optimal auf die jeweiligen Lautsprecherchasssis
abgestimmt und regelt präzise deren Bew egung (Impedanzkontrolle). Die
Chassis werden zudem vor Überlastung geschützt.
Mit dem ROLL-OFF Regler kann der Wechsel von wandnaher zu wandferner
Position effizient kompensiert werden.
Selektierte Bauteile von bester Qualität, ebenso wie Kalibrierungen zur
maximalen Angleichung von linkem und rechtem Lautsprecher, zeugen vom
Streben nach absoluter Klangtreue.

Schallwand aus resonanzarmem Creanit

Steifer Gehäusekern aus MDF

EINLADUNG ZUM HÖREN ELLA
