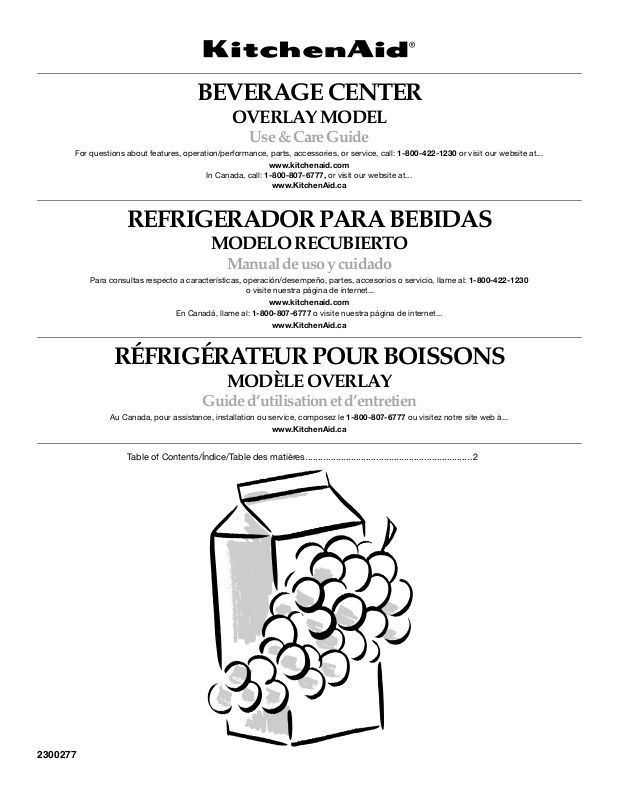

KitchenAid Overlay Beverage Center User Manual [en, fr, es]

BEVERAGE CENTER

OVERLAY MODEL

Use & Care Guide

For questions about features, operation/performance, parts, accessories, or service, call: 1-800-422-1230 or visit our website at...

www.kitchenaid.com

In Canada, call: 1-800-807-6777, or visit our website at...

www.KitchenAid.ca

REFRIGERADOR PARA BEBIDAS

MODELO RECUBIERTO

Manual de uso y cuidado

Para consultas respecto a características, operación/desempeño, partes, accesorios o servicio, llame al: 1-800-422-1230

En Canadá, llame al: 1-800-807-6777 o visite nuestra página de internet...

o visite nuestra página de internet...

www.kitchenaid.com

www.KitchenAid.ca

RÉFRIGÉRATEUR POUR BOISSONS

MODÈLE OVERLAY

Guide d’utilisation et d’entretien

Au Canada, pour assistance, installation ou service, composez le 1-800-807-6777 ou visitez notre site web à...

www.KitchenAid.ca

Table of Contents/Índice/Table des matières..................................................................2

2300277

TABLE OF CONTENTS

BEVERAGE CENTER SAFETY ......................................................3

Proper Disposal of Your Old Refrigerated Appliance..................3

INSTALLATION INSTRUCTIONS..................................................4

Tools and Parts ............................................................................ 4

Custom Overlay Frame ................................................................4

Location Requirements................................................................5

Electrical Requirements ...............................................................5

Unpack the Beverage Center.......................................................5

Install Custom Overlay Frame......................................................6

Door Closing.................................................................................7

Base Grille ....................................................................................8

BEVERAGE CENTER USE.............................................................8

Normal Sounds ............................................................................8

Using the Control .........................................................................8

ÍNDICE

SEGURIDAD DEL REFRIGERADOR PARA BEBIDAS ..............14

Cómo deshacerse adecuadamente de

su aparato refrigerado viejo .......................................................14

INSTRUCCIONES DE INSTALACIÓN.........................................15

Piezas y herramientas................................................................15

Marco recubierto a la medida....................................................15

Requisitos de ubicación.............................................................16

Requisitos eléctricos..................................................................16

Desempaque del refrigerador para bebidas..............................17

Cómo instalar el marco recubierto a la medida ........................17

Cómo cerrar la puerta ................................................................19

Rejilla de la base ........................................................................19

USO DEL REFRIGERADOR PARA BEBIDAS ............................19

Sonidos normales ......................................................................19

Beverage/Wine Racks..................................................................9

Stocking the Beverage Center.....................................................9

Lighting the Beverage Center ......................................................9

BEVERAGE CENTER CARE ........................................................10

Cleaning......................................................................................10

Changing the Light Bulb.............................................................10

Vacation and Moving Care.........................................................10

TROUBLESHOOTING ..................................................................11

ASSISTANCE OR SERVICE.........................................................12

In the U.S.A. ...............................................................................12

In Canada ...................................................................................12

Accessories ................................................................................12

WARRANTY ..................................................................................13

Uso del control ...........................................................................20

Portabebidas/portabotellas........................................................20

Cómo almacenar en el refrigerador para bebidas.....................21

Cómo iluminar el refrigerador para bebidas ..............................21

CUIDADO DEL REFRIGERADOR PARA BEBIDAS ...................21

Limpieza .....................................................................................21

Cómo cambiar el foco................................................................22

Cuidado durante las vacaciones y mudanzas...........................22

SOLUCIÓN DE PROBLEMAS......................................................23

AYUDA O SERVICIO TÉCNICO...................................................25

En los EE.UU. .............................................................................25

En Canadá..................................................................................25

Accesorios..................................................................................25

GARANTÍA.....................................................................................26

TABLE DES MATIÈRES

SÉCURITÉ DU RÉFRIGÉRATEUR POUR BOISSONS ..............27

Mise au rebut de votre vieil appareil réfrigéré ...........................27

INSTRUCTIONS D’INSTALLATION ...........................................28

Outillage et pièces......................................................................28

Cadre décoratif personnalisé.....................................................28

Exigences d'emplacement.........................................................29

Spécifications électriques..........................................................29

Déballage du réfrigérateur pour boissons .................................30

Installation du cadre décoratif personnalisé..............................30

Fermeture de la porte.................................................................32

Grille de la base..........................................................................32

UTILISATION DU RÉFRIGÉRATEUR POUR BOISSONS..........32

Sons normaux ............................................................................32

Utilisation de la commande .......................................................33

2

Grilles pour le remisage des boissons et du vin........................33

Stockage dans le réfrigérateur pour boissons...........................34

Éclairage du réfrigérateur pour boissons...................................34

ENTRETIEN DU RÉFRIGÉRATEUR POUR BOISSONS ............34

Nettoyage ...................................................................................34

Changement de l'ampoule d'éclairage......................................35

Précautions à prendre pour les vacances

et avant un déménagement .......................................................35

DÉPANNAGE.................................................................................36

ASSISTANCE OU SERVICE.........................................................38

Aux États-Unis............................................................................38

Au Canada..................................................................................38

Accessoires ................................................................................38

GARANTIE.....................................................................................39

BEVERAGE CENTER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.

This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

You can be killed or seriously injured if you don't immediately

DANGER

WARNING

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING:

precautions:

■

Plug into a grounded 3 prong outlet.

■

Do not remove ground prong.

■

Do not use an adapter.

■

Do not use an extension cord.

■

Disconnect power before servicing.

■

Replace all parts and panels before operating.

To reduce the risk of fire, electric shock, or injury when using your beverage center, follow these basic

SAVE THESE INSTRUCTIONS

follow instructions.

can be killed or seriously injured if you don't

You
instructions.

■

Remove door or drawer(s) from your old refrigerated

appliance.

■

Use nonflammable cleaner.

■

Keep flammable materials and vapors, such as gasoline,
away from beverage center.

■

Use two or more people to move and install beverage
center.

follow

Proper Disposal of Your Old

Refrigerated Appliance

WARNING

Suffocation Hazard

Remove door or drawer(s) from your old refrigerated
appliance.

Failure to do so can result in death or brain damage.

IMPORTANT: Child entrapment and suffocation are not problems
of the past. Junked or abandoned beverage centers are still
dangerous – even if they will sit for “just a few days.” If you are
getting rid of your old beverage center, please follow these
instructions to help prevent accidents.

Before You Throw Away Your Old Refrigerated Appliance:

■ Take off the door.

■ Leave the racks and shelves in place so that children may not

easily climb inside.

3

INSTALLATION INSTRUCTIONS

Tools and Parts

TOOLS NEEDED:

Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed

here.

■ Hand drill or electric drill

(properly grounded)

■ ¹⁄₂" Brad point doweling

drill bit

■ Phillips screwdriver

■ Scissors

■ Masking tape

■ Tape measure

■ Petroleum jelly

PARTS NEEDED:

Custom Overlay Frame—See “Overlay Frame—Rear View.”
Hardware (Optional)

PARTS SUPPLIED:

■ Flat-head screws (8)

■ Round-head screws (8)

■ Overlay plates (2)

■ Overlay hooks (4)

Custom Overlay Frame

If you plan to install a custom overlay frame, you will need to
create the frame yourself or consult a qualified cabinetmaker or
carpenter. See dimension drawings for frame specifications.

IMPORTANT:

■ The thickness of the overlay frame must be ³⁄₄" (1.91 cm).

■ Overlay frame must not weigh more than 10 lbs (4.54 kg).

■ Overlay frames weighing more than recommended may

cause damage to your appliance.

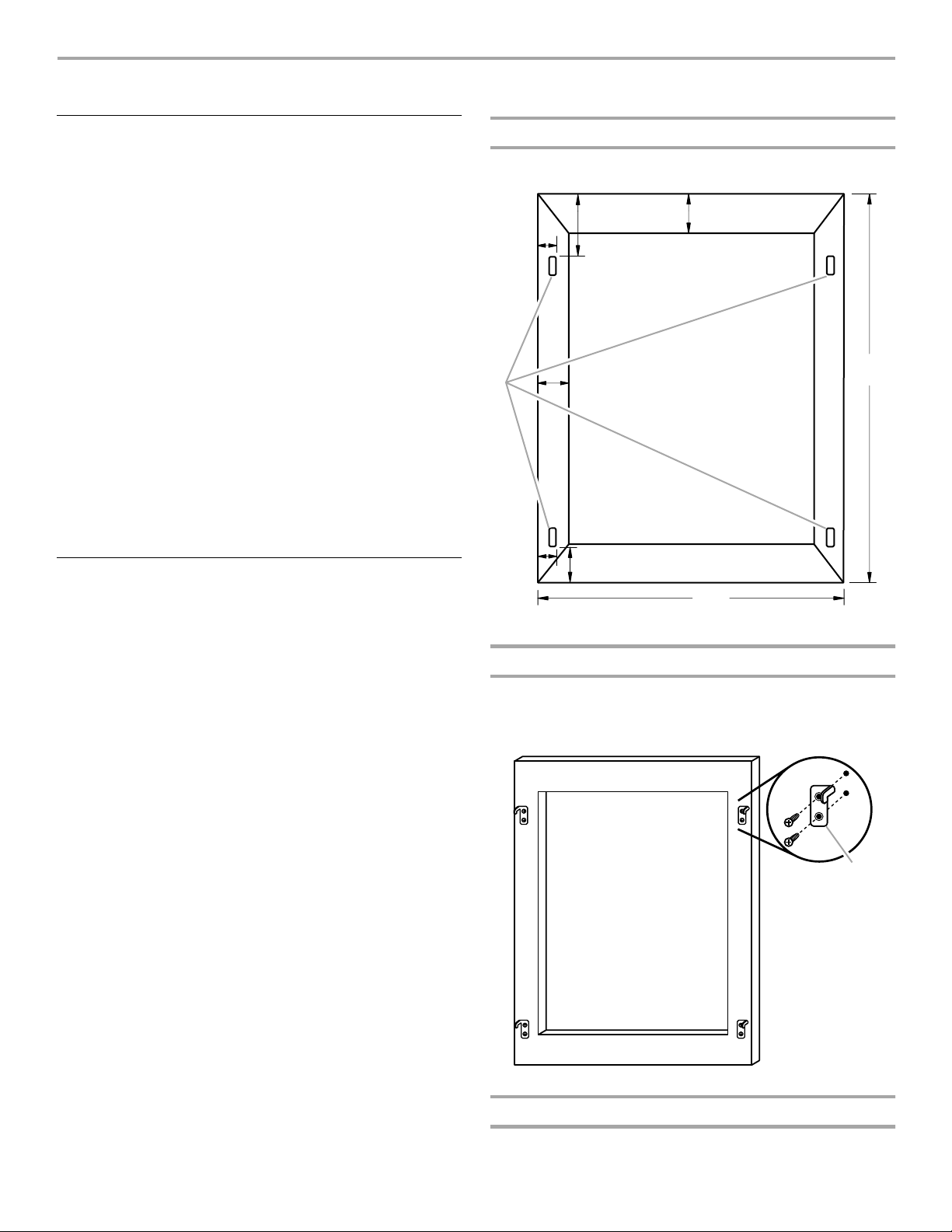

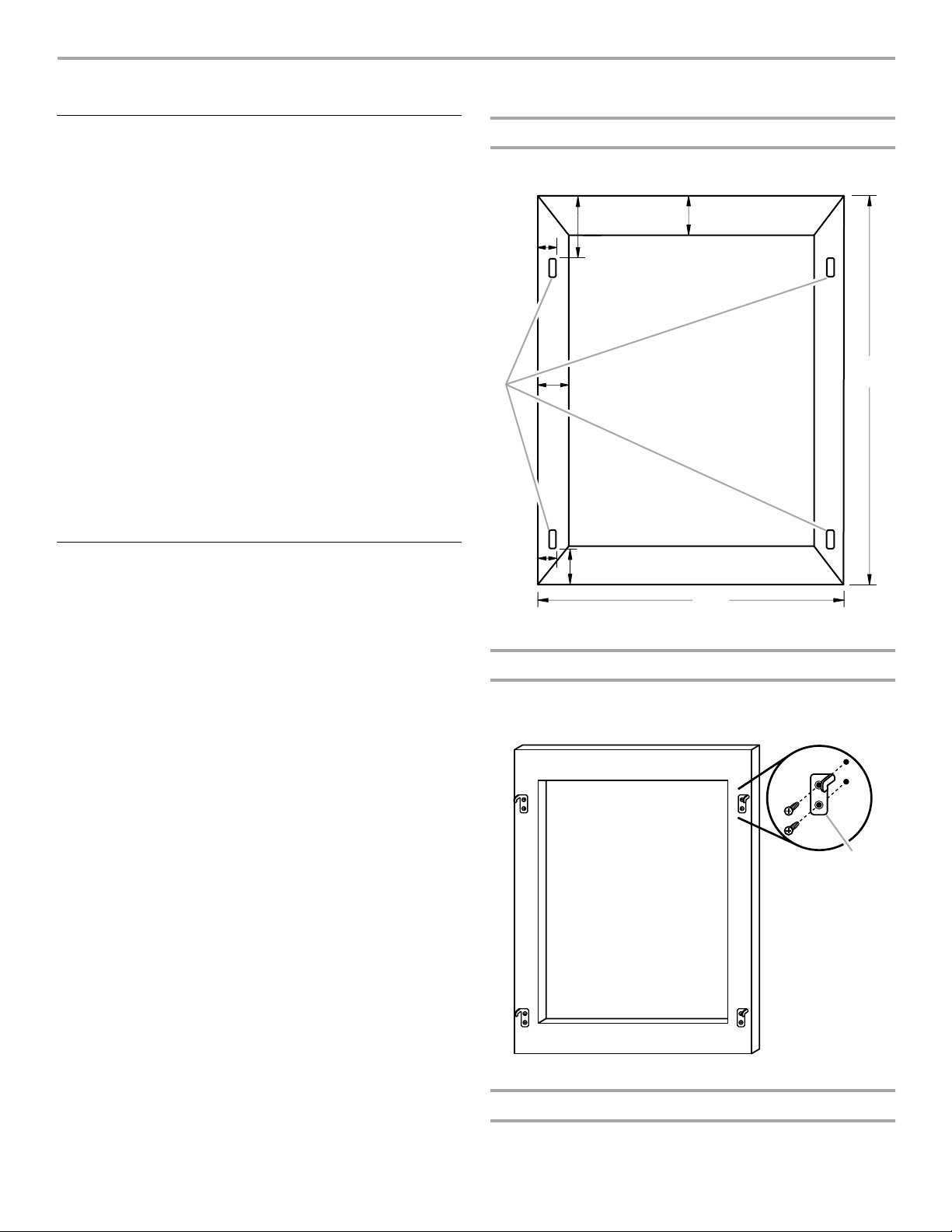

Overlay Frame—Rear View

Create the custom overlay frame using the dimensions shown.

3

³⁄₄

"

(9.53 cm)

1

⁵⁄₁₆

(3.33 cm)

"

4

¹³⁄₃₂

"

(11.2 cm)

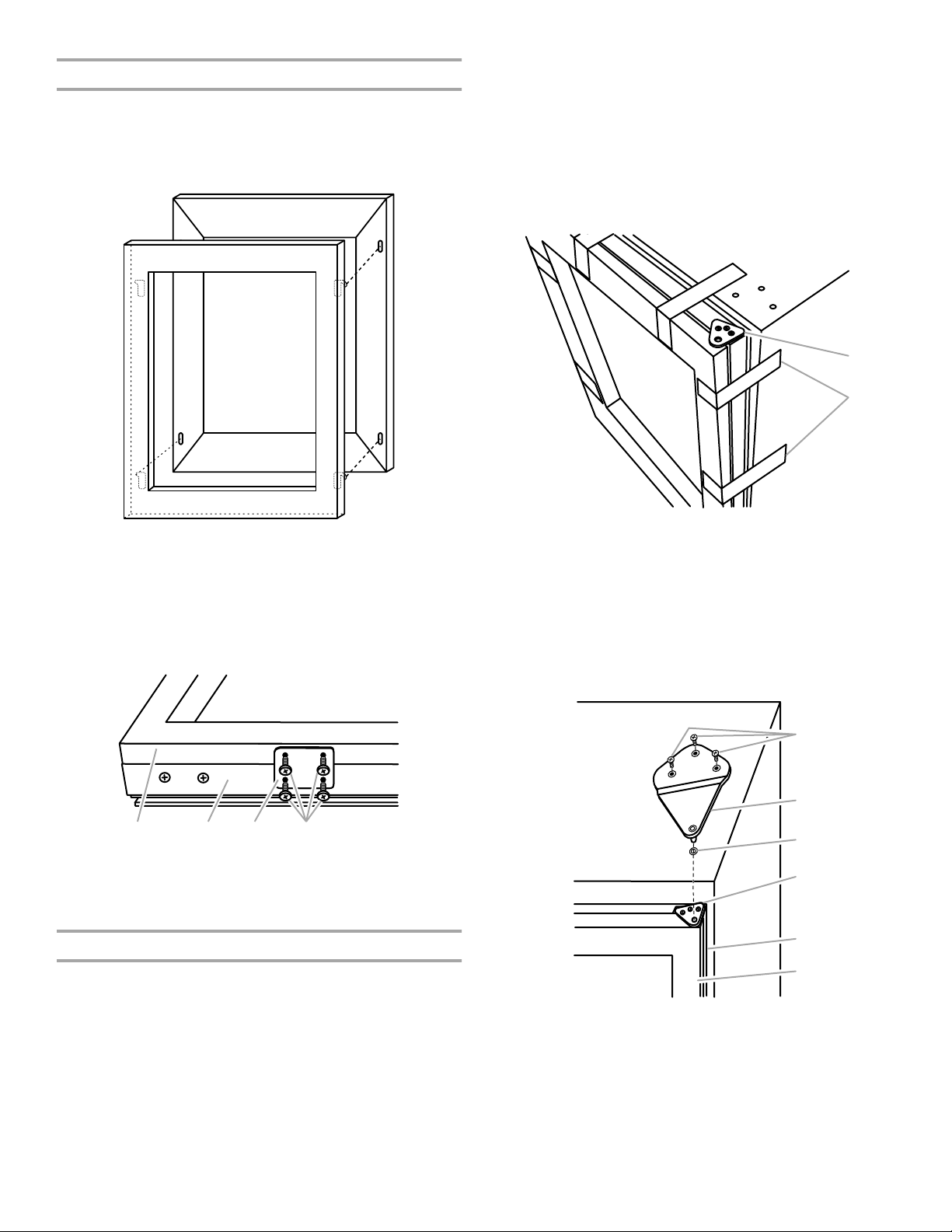

Install Overlay Hooks

Using a Phillips screwdriver and eight flat-head screws attach the
overlay hooks to the back of the overlay frame. See “Overlay
Frame–Rear View” for overlay hook locations.

A

A. Overlay hooks (4)

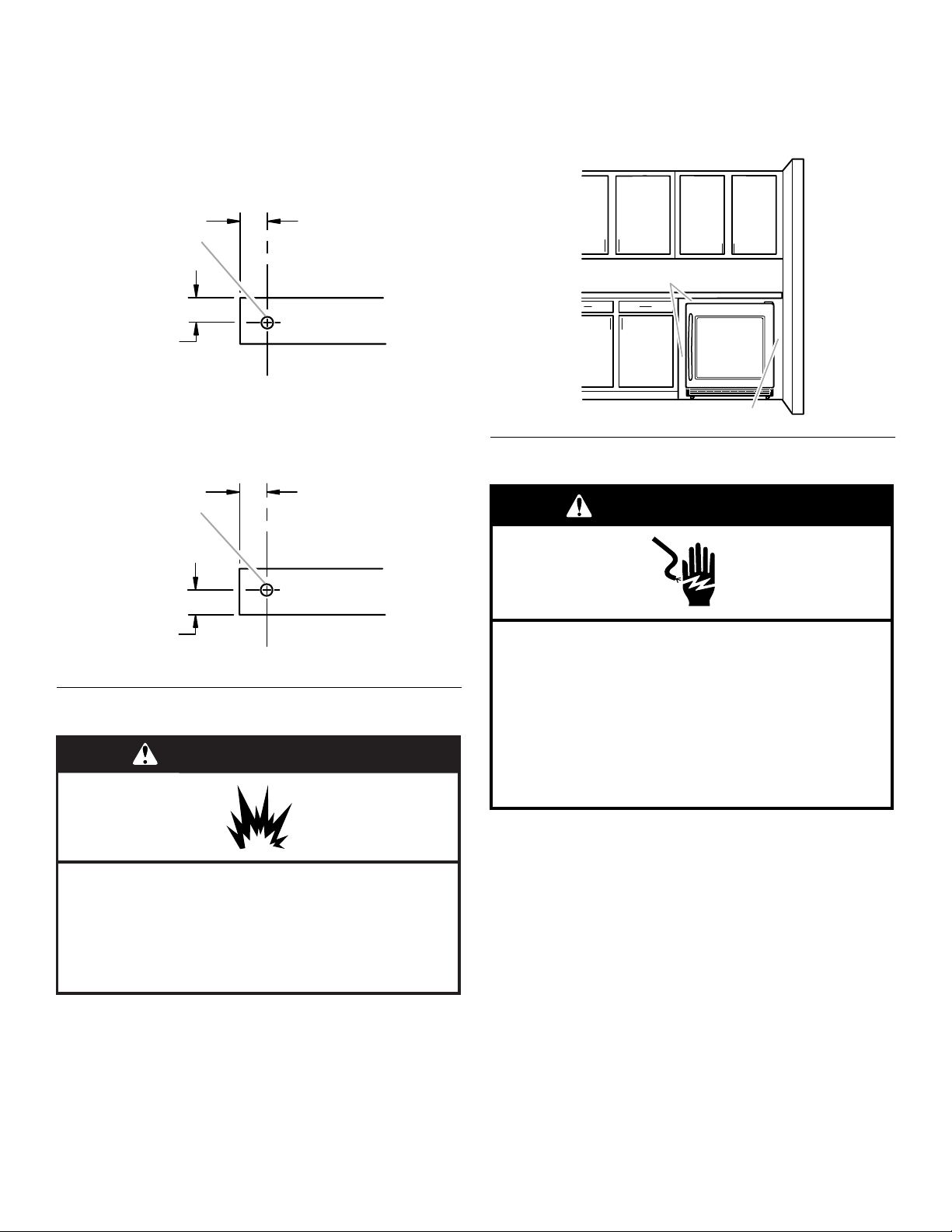

Door Hinge Holes

■ The views of the top and bottom hinge pin hole show a right-

hand hinge. Mirror the image for a left-hand hinge.

■ We recommend using a C-Clamp and two pieces of scrap

wood (front and back) to help reinforce the overlay frame
when drilling the hinge pin holes.

1. Using a ¹⁄₂" Brad point doweling drill bit, drill a ¹⁄₂" (1.27 cm)

deep hole into the top of the overlay frame for the top hinge
pin as shown.

Top View

¹⁄₂"

A

(1.2 cm)

A

⁵⁄₁₆

1

(3.33 cm)

4

Front Surface

29

⁷⁄₈

"

1

³⁄₄

"

(4.45 cm)

"

2

¹⁄₂

"

(6.4 cm)

A. Overlay hook locations

23

³⁄₄

"

(60.33 cm)

(75.88 cm)

¹⁷⁄₃₂"

(1.35 mm)

Back Surface

A. Radius 5.0

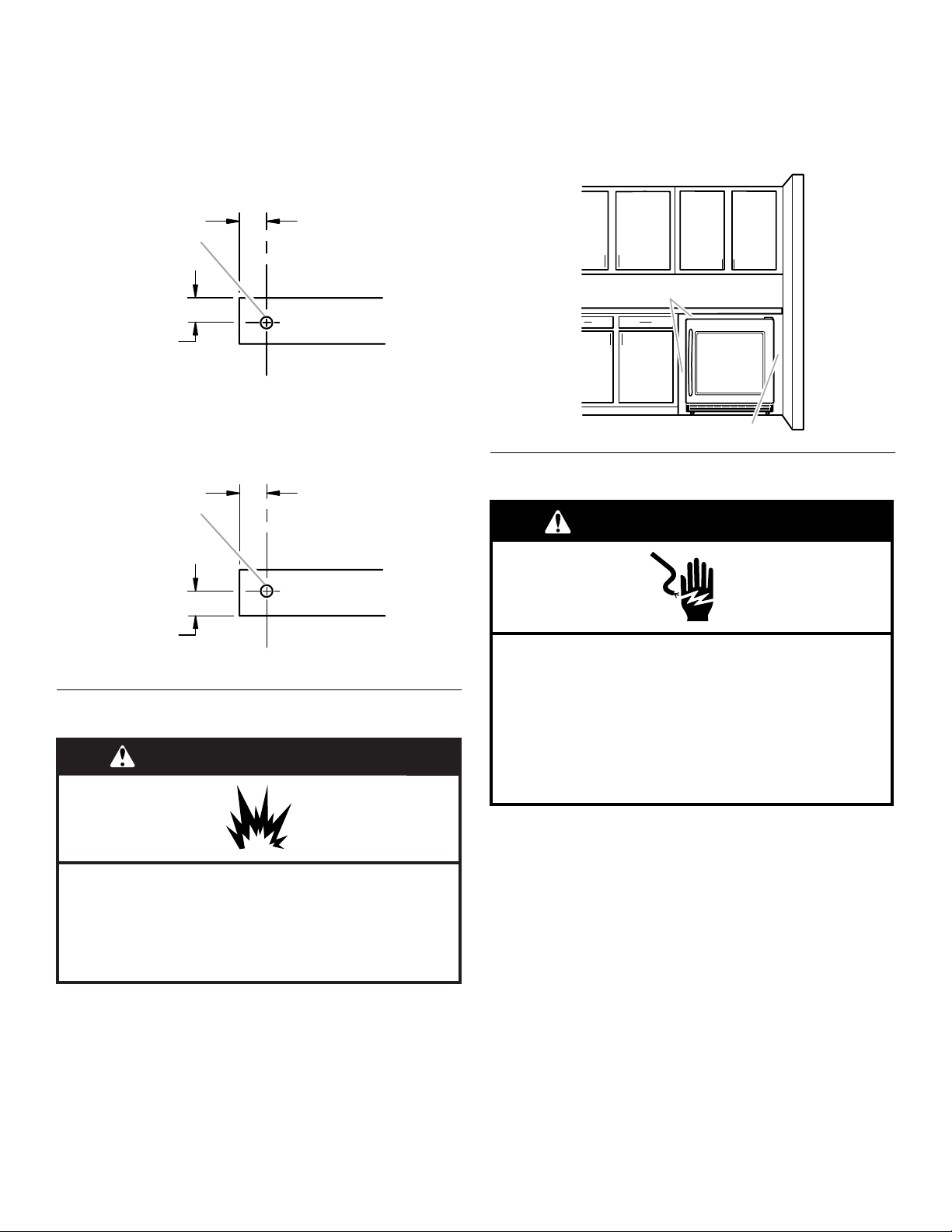

2. Drill a ¹⁄₂" (1.27 cm) deep hole in the bottom of the overlay

frame for the bottom hinge pin as shown.

Bottom View

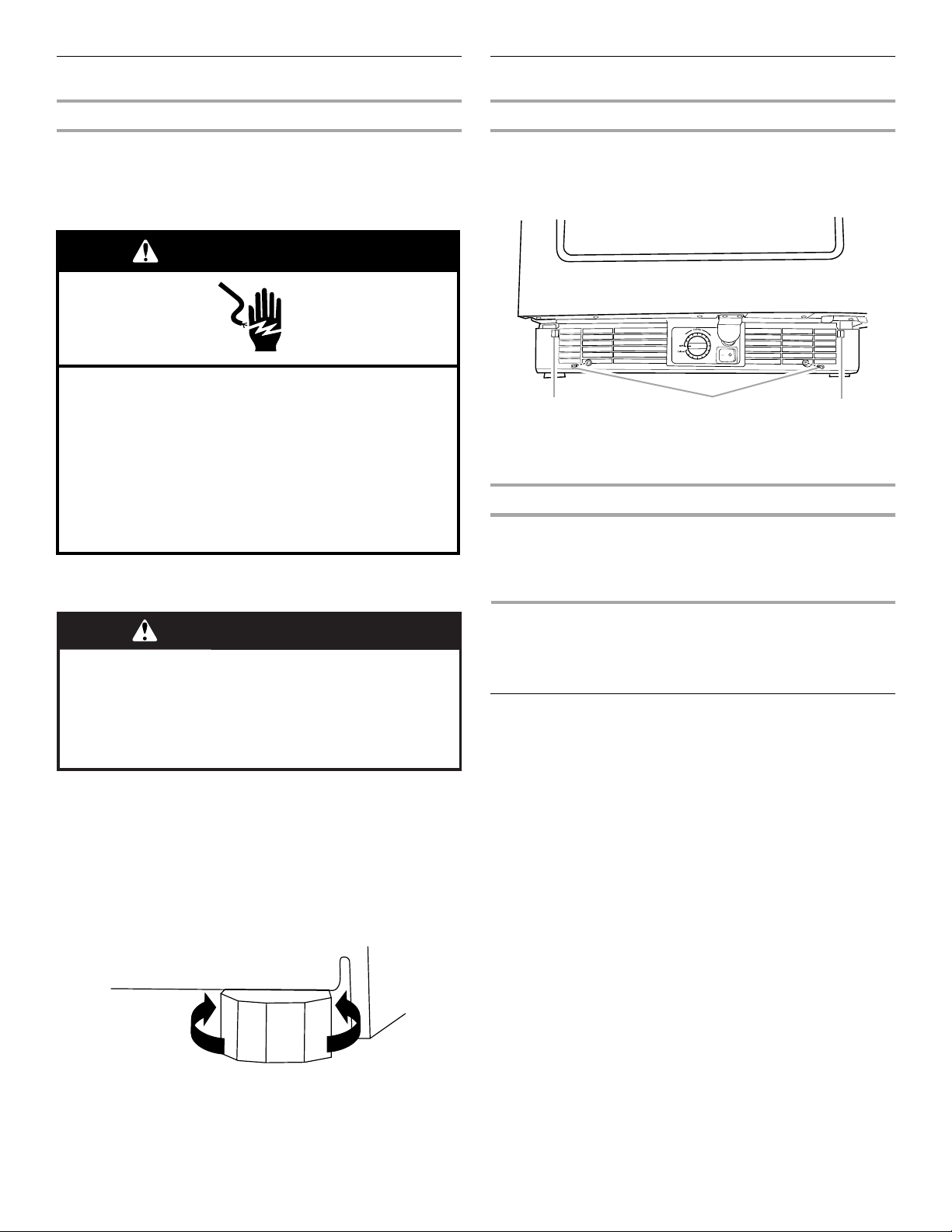

Electrical Requirements

¹⁄₂"

(1.2 cm)

Front Surface

Back Surface

¹⁷⁄₃₂"

(1.35 mm)

A

A. Radius 5.0

Location Requirements

WARNING

Explosion Hazard

Keep flammable materials and vapors, such as
gasoline, away from beverage center.

Failure to do so can result in death, explosion, or fire.

To ensure proper ventilation for your beverage center, allow for a
¹/₄" (6.35 mm) space on each side and at the top. When installing
your beverage center next to a fixed wall, leave 2¹⁄₂" (6.35 cm)
minimum clearance on each side to allow for the door to swing
open.

NOTE: It is recommended that you do not install the beverage
center near an oven, radiator, or other heat source. Do not install
in a location where the temperature will fall below 55°F (13°C). For
best performance, do not install the beverage center behind a
cabinet door or block the base grille.

WARNING

Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,

fire, or electrical shock.

Before you move your beverage center into its final location, it is
important to make sure you have the proper electrical
connection.

Recommended grounding method

A 115 Volt, 60 Hz., AC only 15– or 20–amp fused, grounded
electrical supply is required. It is recommended that a separate
circuit serving only your beverage center be provided. Use an
outlet that cannot be turned off by a switch. Do not use an
extension cord.

NOTE: Before performing any type of installation, cleaning, or
removing a light bulb, unplug beverage center or disconnect
power.

Unpack the Beverage Center

WARNING

Excessive Weight Hazard

Use two or more people to move and install
beverage center.

Failure to do so can result in back or other injury.

¹⁄₄" (6.35 mm)

Remove the Packaging

■ Remove tape and glue residue from surfaces before turning

on the beverage center. Rub a small amount of liquid dish
soap over the adhesive with your fingers. Wipe with warm
water and dry.

■ Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. These
products can damage the surface of your beverage center.
For more information, see “Beverage Center Safety.”

2¹⁄₂" (6.35 cm)

5

■ Dispose of/recycle all packaging materials.

C

D

E

B

When Moving Your Beverage Center:

Your beverage center is heavy. When moving the appliance
for service, be sure to protect the floor. Always pull the
appliance straight out when moving it. Do not wiggle or
“walk” the appliance when trying to move it, as floor
damage could occur.

Clean Before Using

After you remove all of the packaging materials, clean the inside
of your beverage center before using it. See the cleaning
instructions in “Beverage Center Care.”

3. Open the door. Lift the front of the door up, pulling straight

out to remove as shown.

Install Custom Overlay Frame

IMPORTANT:

■ Create custom overlay frame according to the specifications

in the “Custom Overlay Frame” section.

■ KitchenAid is not responsible for the removal or addition of

decorative frames that would prevent the appliance from
being serviced.

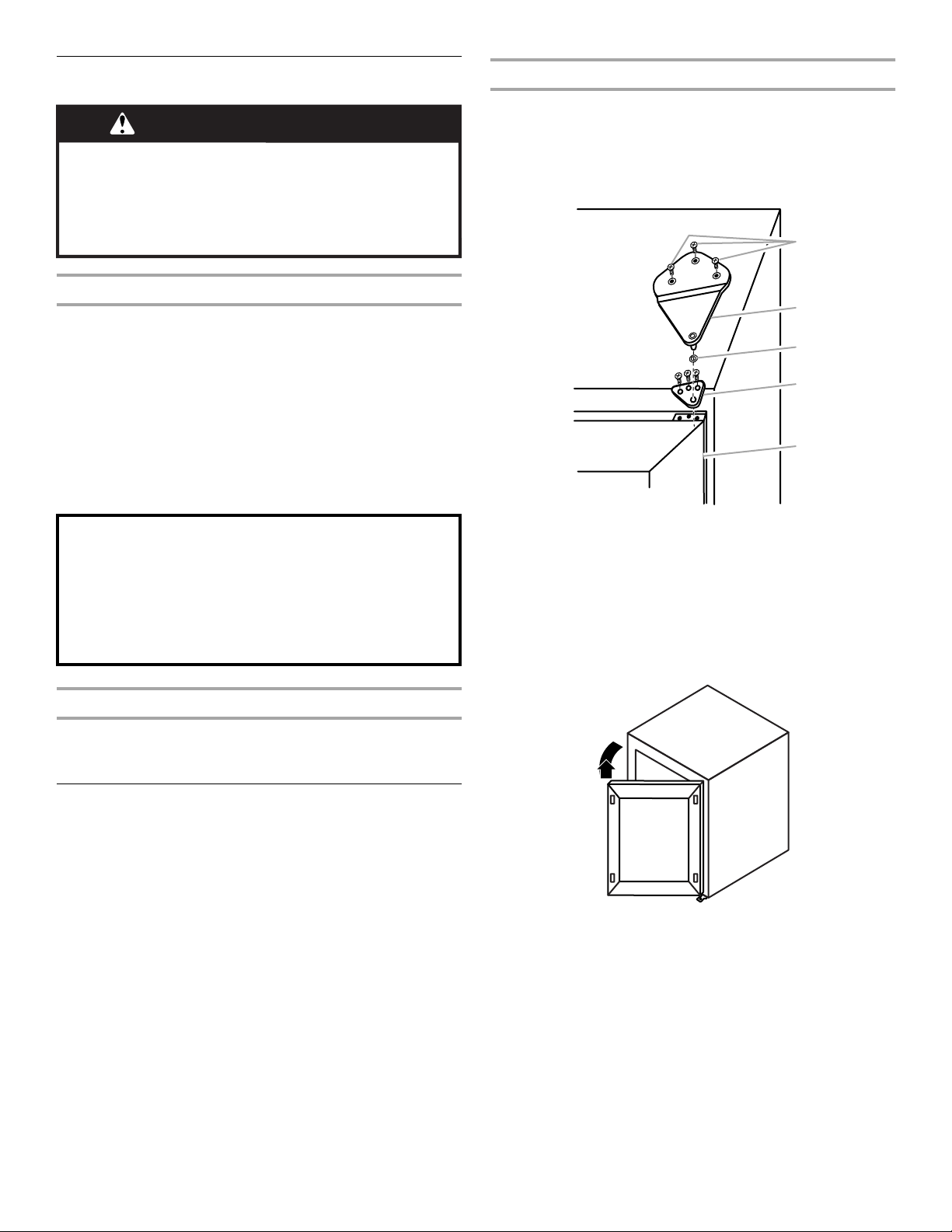

Remove the Door

IMPORTANT: Do not remove the grease from the washer, top

spacer or top hinge pin. Be sure to set aside the top hinge, top
spacer and washer for later use.

1. Using a Phillips screwdriver, remove the three screws from

the top hinge. Remove the top hinge.

A

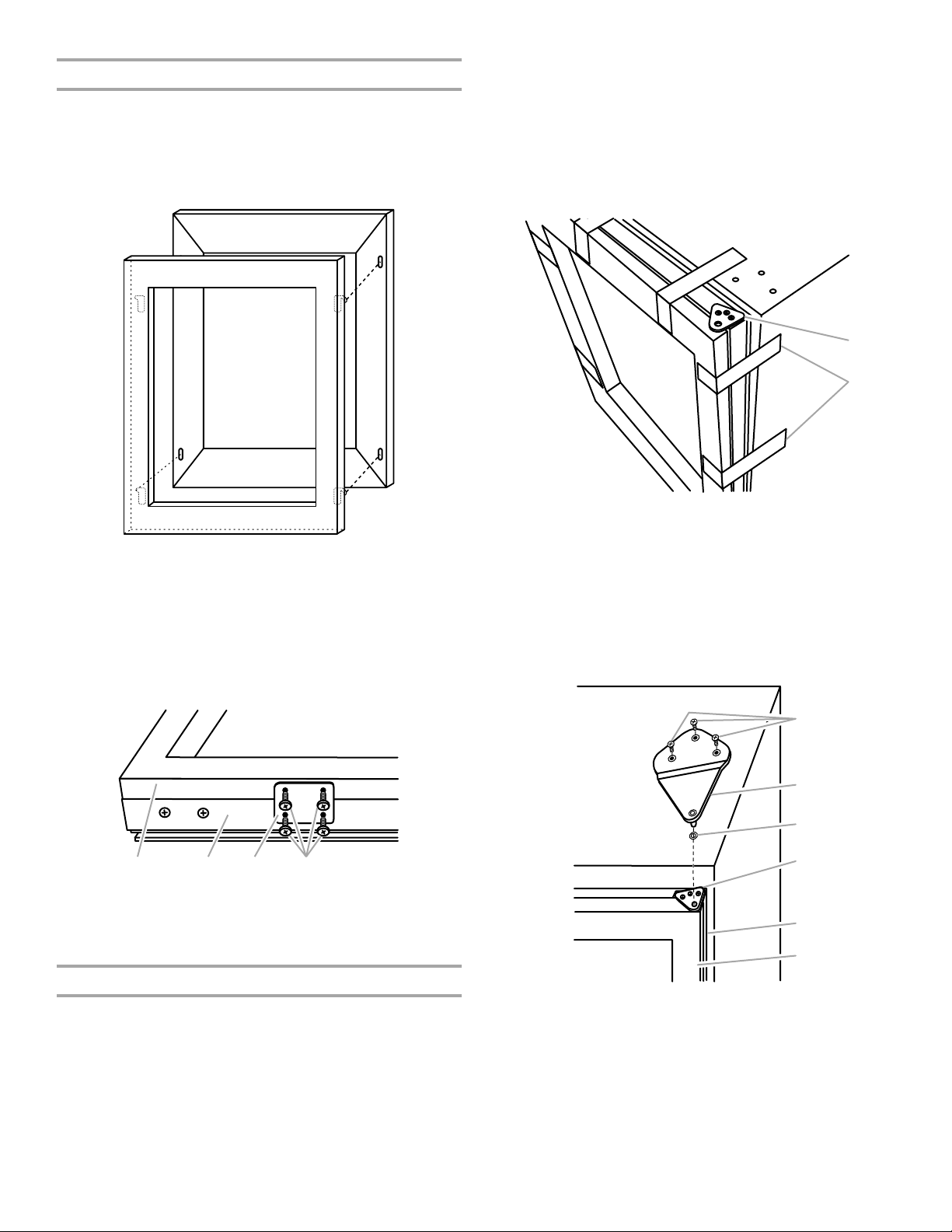

Attach the Overlay Frame

NOTE: If the overlay hooks are not installed, see “Custom

Overlay Frame” for overlay hook locations.

1. Position the overlay frame ¹⁄₂" (1.27 cm) higher than the door.

Be sure to position the overlay hooks to the pilot holes.

2. Insert the overlay hooks into the top of the holes in the door.

Push against the overlay frame to force the overlay hooks
deeper into the door. Pull the overlay frame straight down to
secure the overlay hooks to the door.

3. Using a Phillips screwdriver, attach the overlay plates to the

bottom of the overlay frame and door as shown.

A. Screws (3)
B. Top hinge
C. Washer
D. Top spacer
E. Door

2. Remove the three screws from the top spacer. Remove the

top spacer and washer.

6

ACDB

A. Overlay frame
B. Door
C. Overlay plates (2)
D. Round-head screws (8)

Install the Door

B

C

D

E

B

IMPORTANT: To ensure proper operation, be sure to grease the
top hinge, top spacer and washer with petroleum jelly.

1. Using a Phillips screwdriver and three screws, attach the top

spacer to the door.

2. Using petroleum jelly, grease the bottom spacer hole and the

bottom hinge pin. Align the washer with the bottom spacer
hole.

3. Slowly lower the door straight and evenly onto the bottom

hinge pin. Be sure the washer stays in place. Close the door.
Be sure the door properly aligns to the cabinet.

NOTE: Provide additional support for the door when moving
the hinges. Do not depend on the door magnets to hold the
door in place while you are working.

4. Using masking tape, secure the door to the cabinet before

installing the top spacer as shown.

A

Door Closing

Door Closing

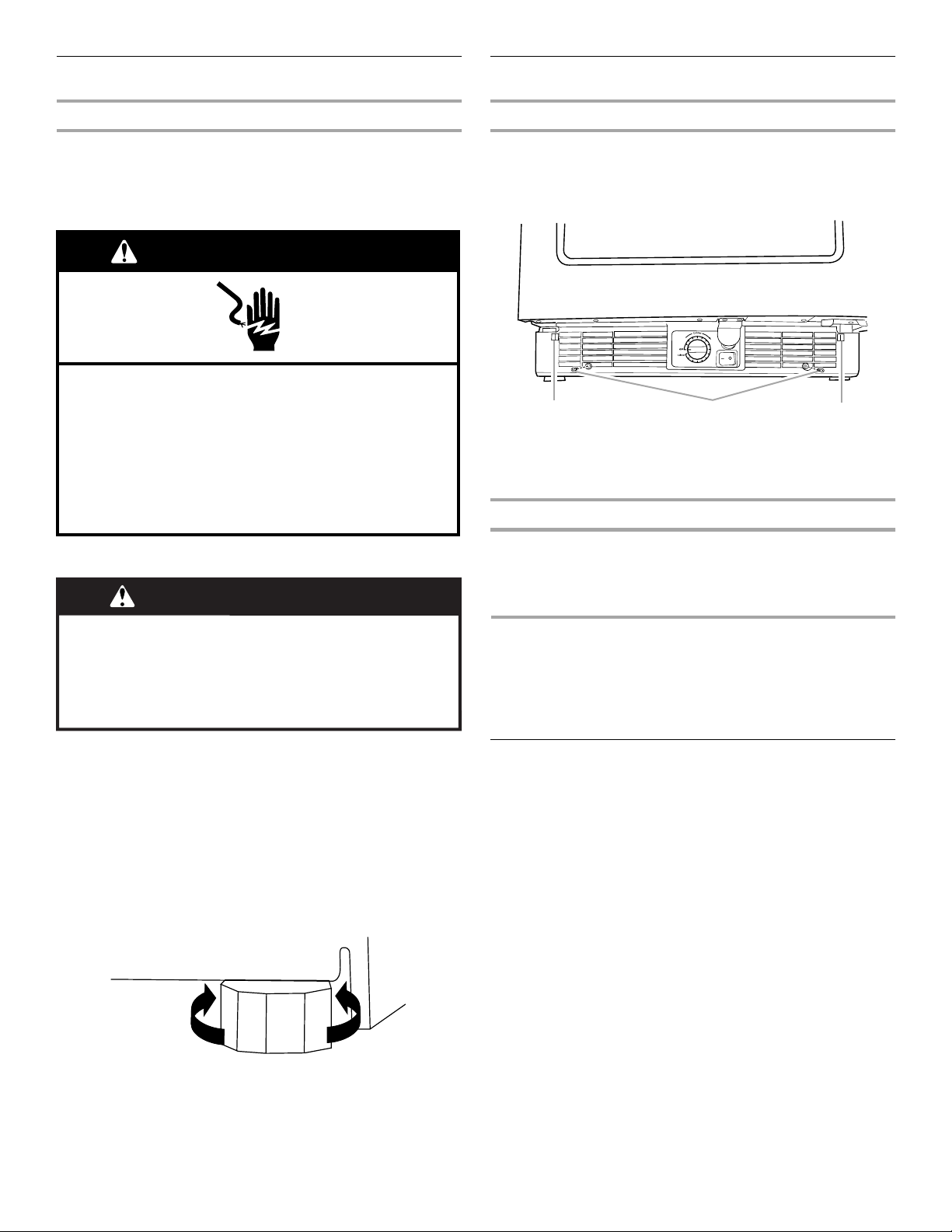

Your beverage center has four leveling legs. If your beverage
center seems unsteady or you want the door to close more easily,
adjust the beverage center’s tilt using the instructions below.

WARNING

Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,

fire, or electrical shock.

A. Top spacer
B. Masking tape

5. Place the washer on the top spacer and align the holes.

Grease the top hinge pin, top spacer and washer with
petroleum jelly. Insert the top hinge pin into the washer and
top spacer.

6. Using a Phillips screwdriver and three screws, attach the top

hinge to the cabinet as shown.

A

1. Plug into a grounded 3 prong outlet.

WARNING

Excessive Weight Hazard

Use two or more people to move and install
beverage center.

Failure to do so can result in back or other injury.

2. Move the beverage center into its final location.

3. Turn the leveling legs to the right to lower the beverage center

or turn the leveling legs to the left to raise it. It may take
several turns of the leveling legs to adjust the tilt of the
beverage center.

NOTE: Having someone push against the top of the beverage
center takes some weight off the leveling legs. This makes it
easier to adjust the leveling legs.

A. Screws (3)
B. Top Hinge
C. Washer

7. Remove the masking tape from the door.

D. Top spacer

E. Door
F. O ve rl ay fr am e

4. Open the door and check to make sure that it closes as easily

as you like. If not, tilt the beverage center slightly more to the
rear by turning both front leveling screws to the right. It may
take several more turns, and you should turn both leveling
legs the same amount.

F

7

Base Grille

Remove the Base Grille

1. Open the beverage center door.

2. Using a Phillips screwdriver, remove the two screws. Push

both tabs in toward the center to release the base grille from
the beverage center.

BAA

A. Tabs
B. Screws

3. Remove the base grille.

Replace the Base Grille

1. Open the beverage center door.

2. Position the base grille so that both tabs align and the base

grille snaps into place. Replace the two screws. Tighten the
screws.

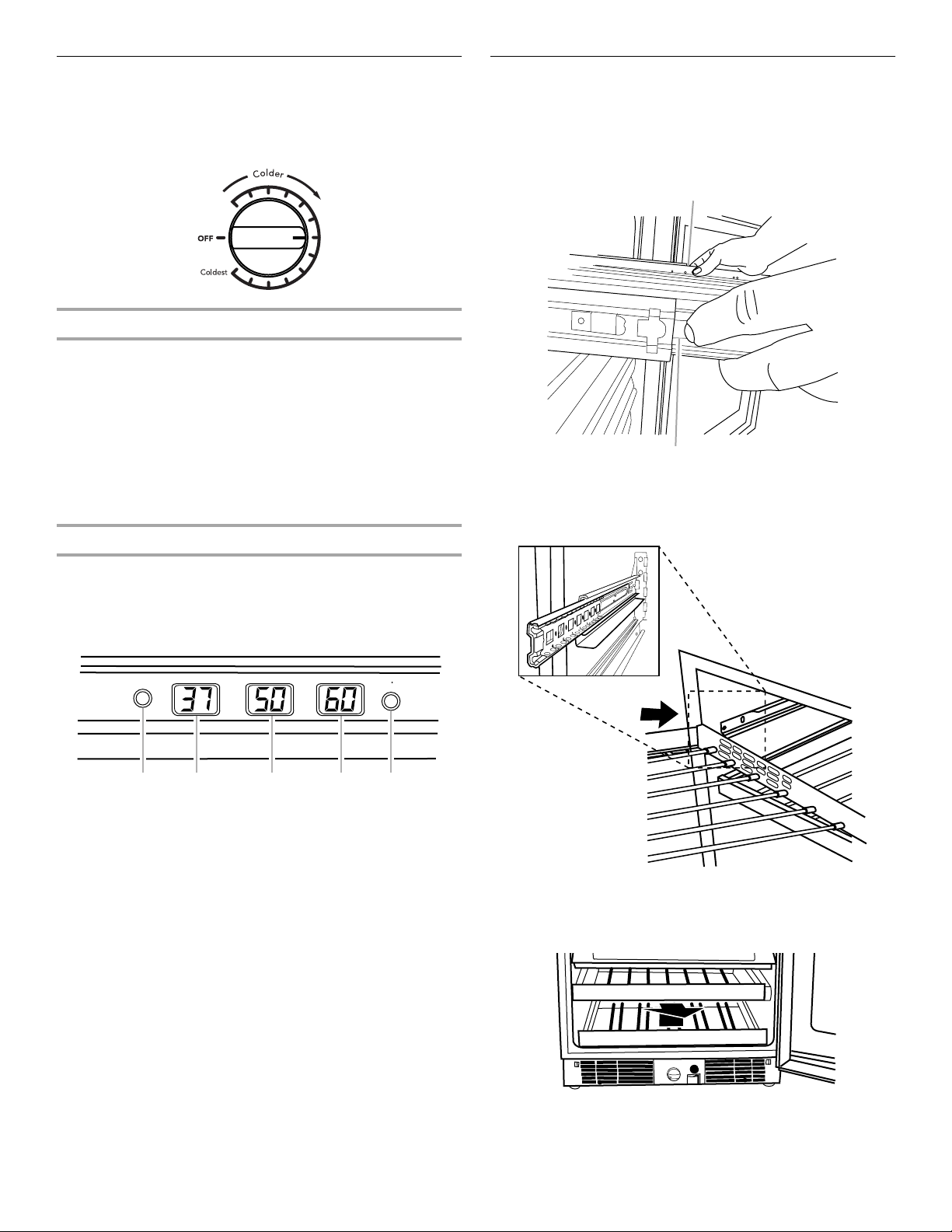

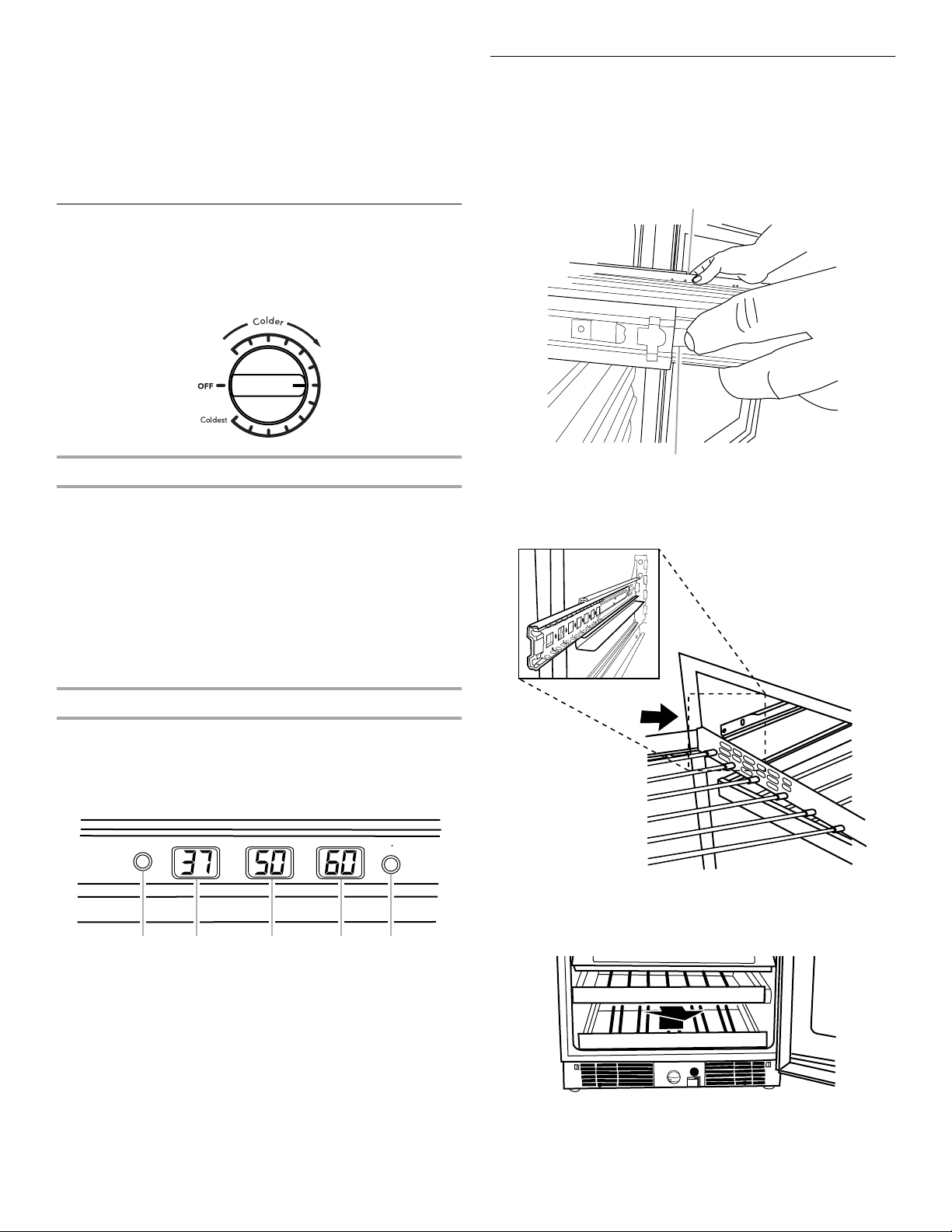

Using the Control

For your convenience, your beverage center control is preset at
the factory. When you first install your beverage center, make
sure that the control is still preset to the mid-setting as shown.

Adjusting Controls

The mid-setting indicated in the previous section should be
correct for normal usage. The control is set correctly when
beverages are as cold as you like.

If you need to adjust the temperature, wait at least 24 hours
between adjustments and then recheck the temperature.

To make the beverage center colder, adjust the control to the next
higher setting. To make the beverage center less cold, adjust the
control to the next lower setting.

Temperature Separator (Temperature Display)

The temperature separator displays the current temperatures
(Fahrenheit or Celsius) for the upper, middle and lower zones
(compartments) of the beverage center. To adjust the
temperature settings, see “Adjusting Controls” earlier in this
section.

BEVERAGE CENTER USE

Normal Sounds

Your new beverage center may make sounds that your old one
didn’t make. Because the sounds are new to you, you might be
concerned about them. Most of the new sounds are normal. Hard
surfaces, such as the flooring and surrounding structures, can
make the sounds seem louder. The following describes the kinds
of sounds and what may be making them.

■ Your beverage center is designed to run more efficiently to

keep your food items at the desired temperatures and to
minimize energy usage. The high efficiency compressor and
fans may cause your beverage center to run longer than your
old one. You may also hear a pulsating or high-pitched sound
from the compressor or fans adjusting to optimize
performance.

■ Rattling noises may come from the flow of refrigerant or items

stored inside the beverage center.

■ As each cycle ends, you may hear a gurgling sound due to

the refrigerant flowing in your beverage center.

■ You may hear water running into the drain pan when the

beverage center is defrosting.

■ You may hear clicking sounds when the beverage center

starts or stops running.

Dimmer

Upper Middle

Lower

F

AB C DE

A. Dimmer
B. Upper zone display
C. Middle zone display
D. Lower zone display
E. Fahrenheit/Celsius

8

Beverage/Wine Racks

To Remove and Replace the Racks

1. Pull the rack forward until it stops. Push in on the tabs to

release the rack. Continue pulling the rack forward and lift it
up and out of the rack supports.

A

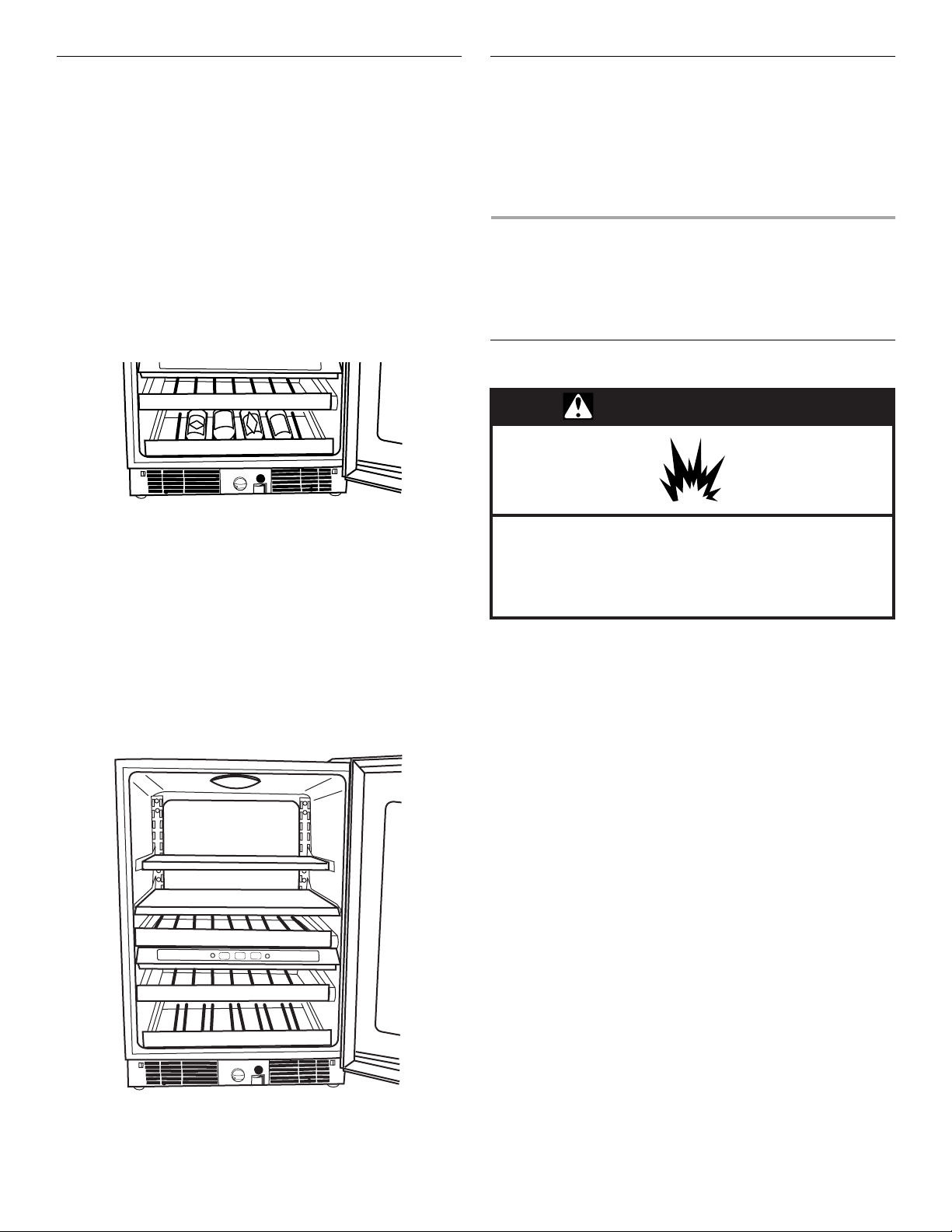

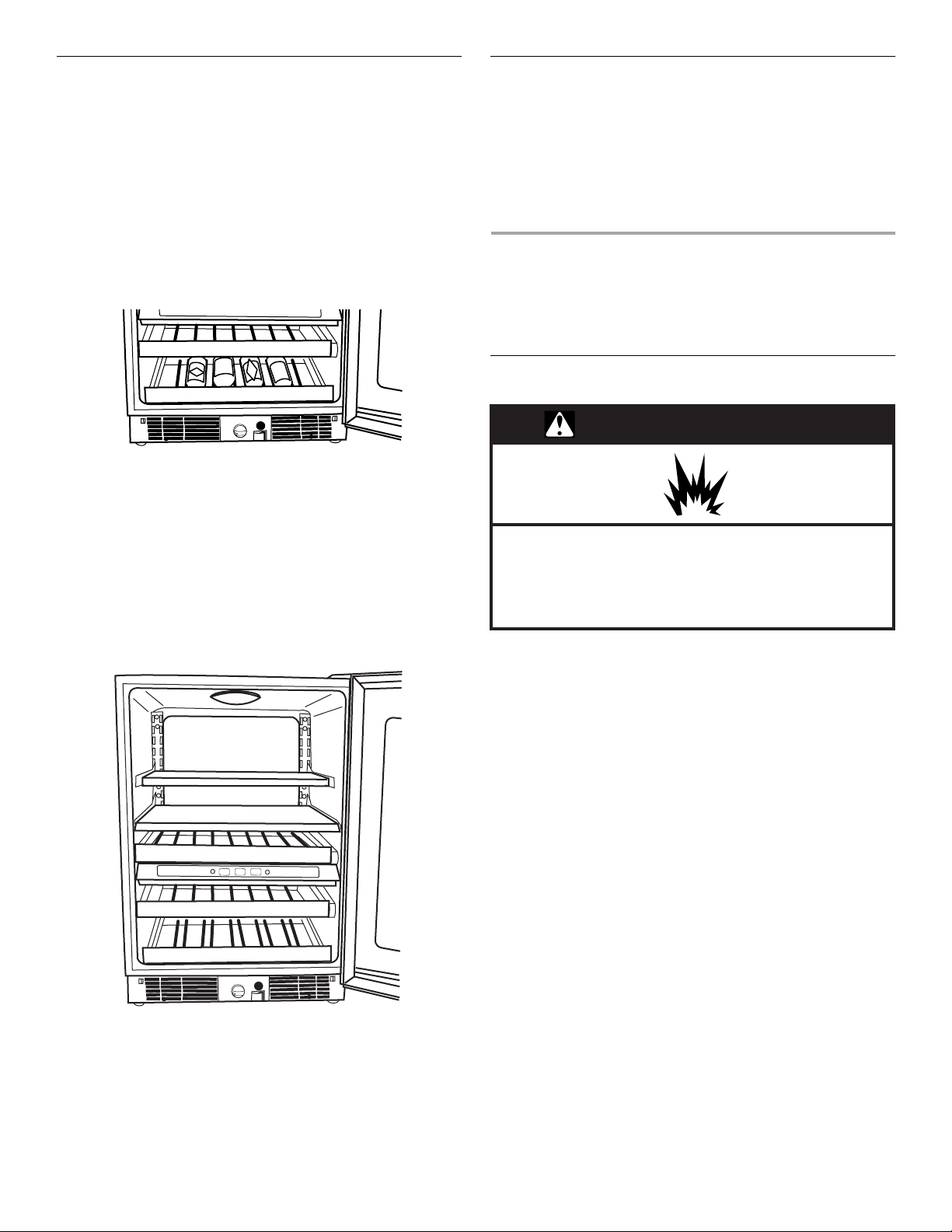

Stocking the Beverage Center

NOTE: For optimum beverage and wine storage, place white
wines at the top of the beverage center in the wine rack. Place
red wines at the bottom.

To Stock the Beverage Center

1. Start stocking the beverage center with the bottom display

rack.

2. Starting on the left-hand side, place the first bottle of wine on

the bottom of the rack with the neck of the bottle facing the
back of the beverage center.

3. Place the next bottle on its side with the neck of the bottle

facing the front of the beverage center.

A

A. Tabs

2. Replace the rack by inserting the rack into the supports and

sliding it toward the rear of the beverage center.

To Remove and Replace the Bottom Rack

1. Lift the rack (front and back) up and pull straight out to

remove.

4. Alternate in this manner until the display rack is full.

5. Pull the next rack forward.

6. Starting on the left-hand side, place the first bottle on the

rack with the neck of the bottle facing forward.

7. Place the next bottle on the shelf with the neck of the bottle

facing the rear of the beverage center.

8. Continue alternating in this manner until the rack is full.

9. Slide the rack into place and continue stocking each

remaining rack as described above.

10. Place juices, sodas or other canned beverages on the glass

shelves.

2. Replace the rack by pushing it straight back and over the

stop. Continue pushing the rack straight back and evenly
until it is in place.

Lighting the Beverage Center

The beverage center has an interior light that comes on any time
the door is opened. You may also turn the light on at any time by
opening the door and pressing the exterior switch located beside
the temperature control knob on the base grille.

NOTE: Leaving the light on for an extended period of time will
slightly increase the temperature of the beverage center.

9

BEVERAGE CENTER CARE

Cleaning

WARNING

6. Clean the condenser coils regularly. They are located behind

the base grille. Coils may need to be cleaned as often as
every other month. This may help save energy.

■ Remove the base grille. See “Base Grille.”

■ Use a vacuum cleaner with an extended attachment to

clean the condenser coils when they are dusty or dirty.

■ Replace the base grille.

7. Plug in beverage center or reconnect power.

Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.

Clean the beverage center about once a month to prevent odors
from building up. Wipe up spills immediately.

To clean your beverage center:

1. Unplug beverage center or disconnect power.

2. Remove all racks and shelves from inside the beverage

center.

3. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a
mild detergent in warm water.

■ To protect wood trim pieces, do not immerse the entire

rack into water when cleaning.

■ Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning
waxes, concentrated detergents, bleaches or cleansers
containing petroleum products on plastic parts, interior
and door liners or gaskets. Do not use paper towels,
scouring pads, or other harsh cleaning tools. These can
scratch or damage materials.

■ To help remove odors, you can wash interior walls with a

mixture of warm water and baking soda (2 tbs to 1 qt
[26 g to 0.95 L] of water).

4. Wash stainless steel and painted metal exteriors with a clean

sponge or soft cloth and a mild detergent in warm water. Do
not use abrasive or harsh cleaners, or cleaners containing
chlorine. These can scratch or damage materials. Dry
thoroughly with a soft cloth. For additional protection against
damage to painted metal exteriors, apply appliance wax (or
auto paste wax) with a clean, soft cloth. Do not wax plastic
parts.

NOTE: To keep your stainless steel beverage center looking
like new and to remove minor scuffs or marks, it is suggested
that you use the manufacturer’s approved Stainless Steel
Cleaner & Polish. To order the cleaner, see “Accessories.”

IMPORTANT: This cleaner is for stainless steel parts only!
Do not allow the Stainless Steel Cleaner & Polish to come into

contact with any plastic parts such as the trim pieces,
dispenser covers or door gaskets. If accidental contact does
occur, clean plastic part with a sponge and mild detergent in
warm water. Dry thoroughly with a soft cloth.

5. Replace the racks and shelves.

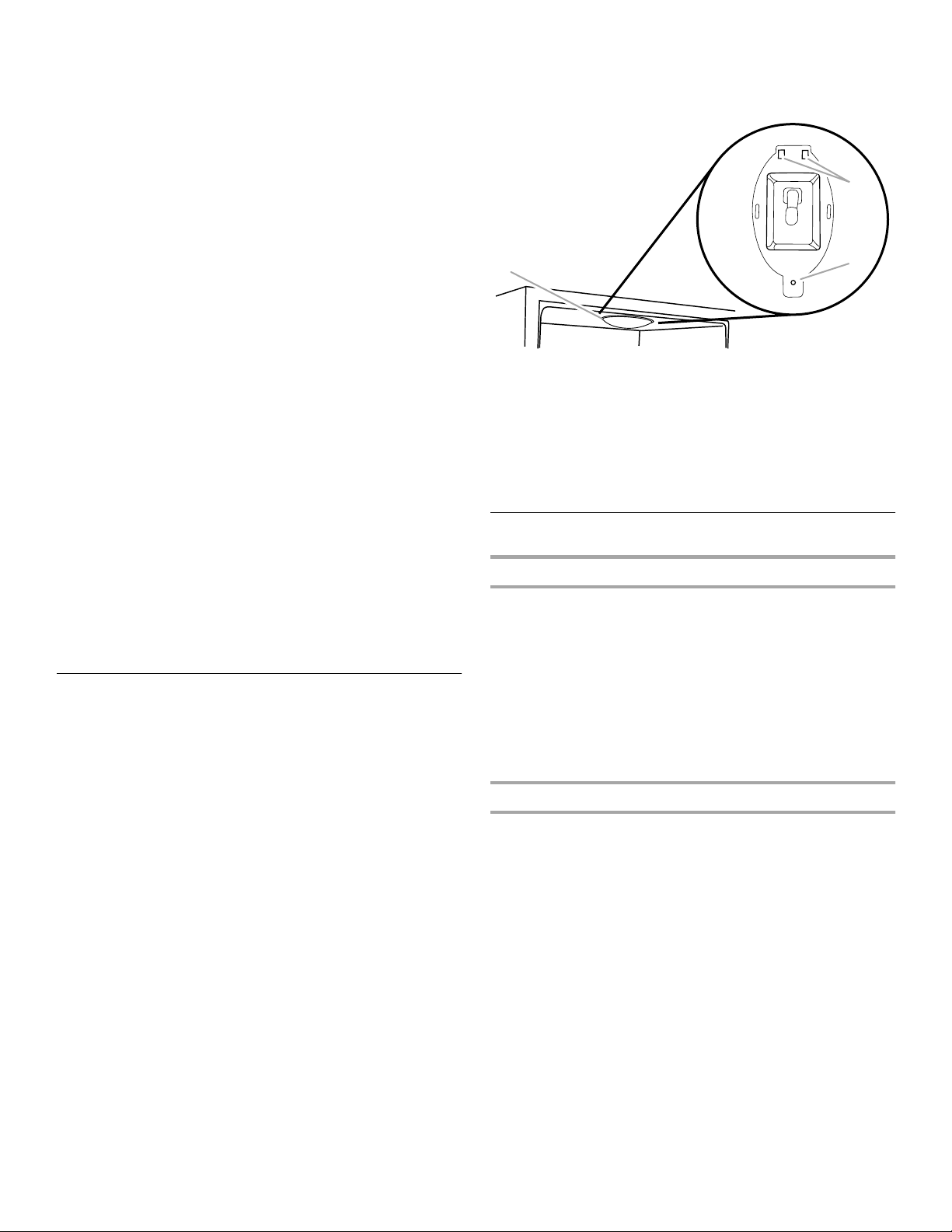

Changing the Light Bulb

NOTE: Not all appliance bulbs will fit your beverage center. Be
sure to replace the bulb with one of the same size, shape, and
wattage.

To change the light bulb:

1. Unplug beverage center or disconnect power.

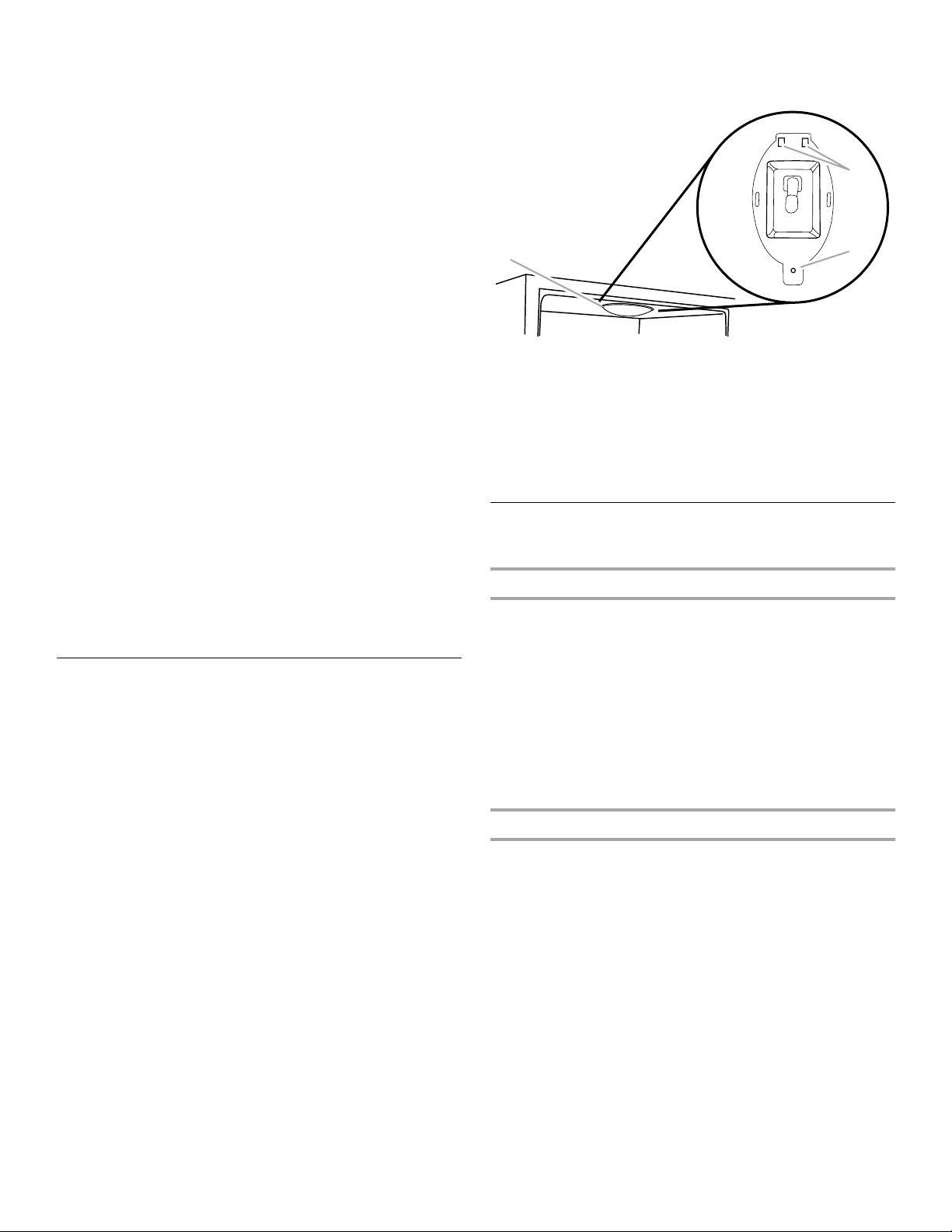

2. Using a Phillips screwdriver, remove the screw located at the

back of the light shield. Pull the light shield back to remove
the tabs from the appliance. Remove the light shield.

B

A

A. Light shield
B. Tabs
C. Screw

3. Replace the bulb.

4. Reinstall the light shield by inserting the tabs. Align the holes

and insert the screw. Tighten the screw.

5. Plug in beverage center or reconnect power.

C

Vacation and Moving Care

Vacations

If you choose to turn the beverage center off before you leave,
follow these steps.

1. Remove all wine bottles from the beverage center.

2. Unplug the beverage center.

3. Clean the beverage center. See “Cleaning.”

4. Tape a rubber or wood block to the top of the door to prop it

open far enough for air to get in. This stops odor and mold
from building up.

10

Moving

When you are moving your beverage center to a new home,
follow these steps to prepare it for the move.

1. Remove all wine bottles from the beverage center.

2. Unplug the beverage center.

TROUBLESHOOTING

Try the solutions suggested here first in order to avoid the cost of an unnecessary service call.

3. Clean, wipe, and dry it thoroughly.

4. Take out all removable parts, wrap them well, and tape them

together so they don’t shift and rattle during the move.

5. Tape the doors shut and tape the power cord to the beverage

center.

When you get to your new home, put everything back and refer to
the “Installation Instructions” section for preparation instructions.

Your beverage center will not operate

WARNING

Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,

fire, or electrical shock.

■ Is the power supply cord unplugged? Plug into a grounded

3 prong outlet.

■ Has a household fuse blown, or has a circuit breaker

tripped? Replace the fuse or reset the circuit.

■ Is the Beverage Center Control turned to the OFF

position? See “Using the Control.”

The lights do not work

■ Is a light bulb loose in the socket? Unplug beverage center

or disconnect power. Gently remove the bulb and reinsert.
Plug in beverage center or reconnect power.

■ Has a light bulb burned out? Replace with an appliance

bulb of the same wattage, size, and shape. See “Changing
the Light Bulb.”

The motor seems to run too much

■ Is the temperature outside hotter than normal? Expect the

motor to run longer under warm conditions. At normal
temperatures, expect your motor to run about 40% to 80% of
the time. Under warmer conditions, expect it to run even
more of the time.

■ Is the door opened often? Expect the motor to run longer

when this occurs. In order to conserve energy, try to get
everything you need out of the beverage center at once, keep
wine bottles positioned label side up so that they are easy to
find, and close the door as soon as the wine is removed.

■ Is the control set correctly for the surrounding

conditions? See “Using the Control.”

■ Is the door closed completely? Push the door firmly shut. If

it will not shut all the way, see “The door will not close
completely” later in this section.

■ Are the condenser coils dirty? This prevents air transfer and

makes the motor work harder. Clean the condenser coils. See
“Cleaning.”

Temperature is too warm

■ Is the door opened often? Be aware that the beverage

center will warm when this occurs. In order to keep the
beverage center cool, try to get everything you need out of
the beverage center at once, keep wine bottles positioned
label side up so that they are easy to find, and close the door
as soon as the wine is removed.

■ Is the control set correctly for the surrounding

conditions? See “Using the Control.”

■ Is the base grille blocked? For best performance, do not

install the beverage center behind a cabinet door or block the
base grille.

There is interior moisture buildup

There is water in the defrost drain pan

■ Is the beverage center defrosting? The water will

evaporate. It is normal for water to drip into the defrost pan.

■ Is it more humid than normal? Expect that the water in the

defrost pan will take longer to evaporate. This is normal when
it is hot or humid.

■ Is the door opened often? To avoid humidity buildup, try to

get everything you need out of the beverage center at once,
keep wine bottles positioned label side up so that they are
easy to find, and close the door as soon as the wine is
removed. When the door is opened, humidity from the room
air enters the beverage center. The more often the door is
opened, the faster humidity builds up, especially when the
room itself is very humid.

■ Is it humid? It is normal for moisture to build up inside the

beverage center when the air is humid.

■ Is the control set correctly for the surrounding

conditions? See “Using the Control.”

11

The door is difficult to open

WARNING

Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.

■ Is the gasket dirty or sticky? Clean the gasket and the

surface that it touches. Rub a thin coat of paraffin wax on the
gasket following cleaning.

ASSISTANCE OR SERVICE

Before calling for assistance or service, please check
“Troubleshooting.” It may save you the cost of a service call. If
you still need help, follow the instructions below.

When calling, please know the purchase date and the complete
model and serial number of your appliance. This information will
help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you
only use factory specified replacement parts. Factory specified
replacement parts will fit right and work right because they are
made with the same precision used to build every new
KITCHENAID

To locate factory specified replacement parts in your area, call us
or your nearest designated service center.

Call the KitchenAid Customer eXperience Center
toll free: 1-800-422-1230.

Our consultants provide assistance with:

■ Features and specifications on our full line of appliances.

■ Installation information.

■ Use and maintenance procedures.

■ Accessory and repair parts sales.

■ Specialized customer assistance (Spanish speaking, hearing

impaired, limited vision, etc.).

■ Referrals to local dealers, repair parts distributors, and

service companies. KitchenAid designated service
technicians are trained to fulfill the product warranty and
provide after-warranty service, anywhere in the United States.

To locate the KitchenAid designated service company in your
area, you can also look in your telephone directory Yellow Pages.

®

appliance.

In the U.S.A.

The door will not close completely

■ Are the racks or shelves out of position? Put the racks or

shelves back into their correct positions. See “Beverage
Center Use” for more information.

WARNING

Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.

■ Is the gasket sticking? Clean the gasket and the surface

that it touches. Rub a thin coat of paraffin wax on the gasket
following cleaning.

For further assistance

If you need further assistance, you can write to KitchenAid with
any questions or concerns at:

KitchenAid Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence.

In Canada

Call the KitchenAid Canada Customer Interaction Centre toll free:

1-800-807-6777.
Our consultants provide assistance with:

■ Features and specifications on our full line of appliances.

■ Use and maintenance procedures.

■ Accessory and repair parts sales.

■ Referrals to local dealers, repair parts distributors, and

services companies. KitchenAid Canada designated service
technicians are trained to fulfill the product warranty and
provide after-warranty service, anywhere in Canada.

For further assistance

If you need further assistance, you can write to KitchenAid
Canada with any questions or concerns at:

KitchenAid Canada
Customer Interaction Centre
1901 Minnesota Court
Mississauga, Ontario L5N 3A7

Please include a daytime phone number in your correspondence.

Accessories

To order accessories, call 1-800-442-9991 and ask for the
appropriate part number listed below or contact your authorized
KitchenAid dealer. In Canada, call 1-800-807-6777.

Stainless Steel Cleaner & Polish

Order Part #4396095

12

KITCHENAID® REFRIGERATOR WARRANTY

ONE YEAR LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or
furnished with the product, KitchenAid or KitchenAid Canada (hereafter “KitchenAid”) will pay for factory specified parts and repair
labor to correct defects in materials or workmanship. Service must be provided by a KitchenAid designated service company.

SECOND THROUGH FIFTH YEAR LIMITED WARRANTY ON CAVITY LINER AND

In the second through fifth years from the date of purchase, when this refrigerator is operated and maintained according to instructions
attached to or furnished with the product, KitchenAid will pay for replacement or repair of the refrigerator/freezer cavity liner (including
labor costs) if the part cracks due to defective materials or workmanship. Also, in the second through fifth years from the date of
purchase, KitchenAid will pay for factory specified parts and labor to correct defects in materials or workmanship in the sealed
refrigeration system. These parts are: compressor, evaporator, condenser, dryer, and connecting tubing. Service must be provided by a
KitchenAid designated service company.

1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair

house fuses or to correct house wiring or plumbing.

2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Those consumable parts are excluded from warranty

coverage.

3. Repairs when your major appliance is used for other than normal, single-family household use.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of products not approved by KitchenAid.

5. Any food loss due to refrigerator or freezer product failures.

6. Replacement parts or repair labor costs for units operated outside the United States or Canada.

7. Pickup and delivery. This major appliance is designed to be repaired in the home.

8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

9. Expenses for travel and transportation for product service in remote locations.

10. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED
HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,
ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. KITCHENAID SHALL NOT BE LIABLE FOR
INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION
OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF
MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES
YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE OR PROVINCE
TO PROVINCE.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized KitchenAid dealer to determine if
another warranty applies.

If you need service, first see the “Troubleshooting” section of the Use & Care Guide. After checking “Troubleshooting,” additional help
can be found by checking the “Assistance or Service” section or by calling KitchenAid. In the U.S.A., call 1-800-422-1230. In Canada,
call 1-800-807-6777.

SEALED REFRIGERATION SYSTEM PARTS AS LISTED

ITEMS KITCHENAID WILL NOT PAY FOR

1/06

Keep this book and your sales slip together for future
reference. You must provide proof of purchase or installation
date for in-warranty service.

Write down the following information about your major appliance
to better help you obtain assistance or service if you ever need it.
You will need to know your complete model number and serial
number. You can find this information on the model and serial
number label located on the product.

Dealer name____________________________________________________

Address ________________________________________________________

Phone number __________________________________________________

Model number __________________________________________________

Serial number __________________________________________________

Purchase date __________________________________________________

13

SEGURIDAD DEL REFRIGERADOR PARA BEBIDAS

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a

usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra

“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

PELIGRO

ADVERTENCIA

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que
puede suceder si no se siguen las instrucciones.

Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir
una lesión grave.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA:

bebidas, siga estas precauciones básicas:

■

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

■

No quite la terminal de conexión a tierra.

■

No use un adaptador.

■

No use un cable eléctrico de extensión.

■

Desconecte el suministro de energía antes de darle servicio.

■

Vuelva a colocar todos los componentes y paneles antes de

hacerlo funcionar.

Para reducir el riesgo de incendio, choque eléctrico, o lesiones personales al usar su refrigerador para

■

Remueva la puerta o el(los) cajón(cajones) de su aparato

refrigerado viejo.

■

Use un limpiador no inflamable.

■

Mantenga los materiales y vapores inflamables, tales como
gasolina, alejados del refrigerador para bebidas.

■

Use dos o más personas para mover e instalar el
refrigerador para bebidas.

GUARDE ESTAS INSTRUCCIONES

Cómo deshacerse adecuadamente de su

aparato refrigerado viejo

Antes de descartar su viejo aparato refrigerado:

■ Saque la puerta.

■ Deje las rejillas y los estantes en su lugar así los niños no

pueden meterse adentro con facilidad.

ADVERTENCIA

Peligro de Asfixia

Remueva la puerta o el(los) cajón(cajones) de su
aparato refrigerado viejo.

No seguir esta instrucción puede ocasionar la muerte
o daño al cerebro.

IMPORTANTE: El atrapamiento y asfixia de niños no es un
problema del pasado. Los refrigeradores para bebidas tirados y
abandonados son un peligro, aún si van a quedar ahí “por unos
pocos días”. Si Ud. está por deshacerse de su refrigerador para
bebidas viejo, por favor siga las instrucciones que se dan a
continuación para prevenir accidentes.

14

INSTRUCCIONES DE INSTALACIÓN

Piezas y herramientas

HERRAMIENTAS NECESARIAS:

Reúna las herramientas y piezas necesarias antes de comenzar
la instalación.

Lea y siga las instrucciones provistas con cualquiera de las
herramientas enlistadas aquí.

■ Taladro manual o

eléctrico (debidamente
conectado a tierra)

■ Broca de barrena con

punta para cabillas de ½"

■ Destornillador Phillips

■ Tijeras

■ Cinta adhesiva protectora

■ Cinta para medir

■ Petrolato

PIEZAS NECESARIAS:

Marco recubierto a la medida - Vea “Marco Recubierto - Vista
posterior”.

Herrajes (opcionales)

PIEZAS SUMINISTRADAS:

■ Tornillos de cabeza

plana (8)

■ Tornillos de cabeza

■ Placas recubiertas (2)

■ Ganchos recubiertos (4)

redonda (8)

Marco recubierto a la medida

Si va a instalar un marco recubierto a la medida, deberá hacerlo
usted mismo o consultar con un carpintero o fabricante de
gabinetes calificado. Para obtener información acerca de las
especificaciones del marco, vea los gráficos dimensionales.

IMPORTANTE:

■ El grosor del marco recubierto debe ser de ³⁄₄" (1,91 cm).

■ El marco recubierto no debe pesar más de 10 lb (4,54 kg).

■ Los marcos recubiertos que pesan más de lo

recomendado pueden dañar su electrodoméstico.

Marco Recubierto - Vista posterior

Cree su marco recubierto a la medida utilizando las medidas que
se muestran.

3

³⁄₄

"

(9,53 cm)

1

⁵⁄₁₆

(3,33 cm)

A

⁵⁄₁₆

1

(3,33 cm)

"

"

4

¹³⁄₃₂

"

(11,2 cm)

1

³⁄₄

"

(4,45 cm)

2

¹⁄₂

"

(6,4 cm)

23

³⁄₄

"

(60,33 cm)

A. Ubicaciones de los ganchos recubiertos

29

⁷⁄₈

"

(75,88 cm)

Cómo instalar los ganchos recubiertos

Con un destornillador Phillips y ocho tornillos de cabeza plana
ajuste los ganchos recubiertos a la parte posterior del marco
recubierto. Consulte “Marco recubierto - Vista posterior” para ver
las ubicaciones de los ganchos recubiertos.

A

A. Ganchos recubiertos (4)

Orificios de la bisagra de la puerta

■ Las vistas del orificio de la espiga de la bisagra superior e

inferior ilustran una bisagra del lado derecho. Refleje la
imagen para una bisagra del lado izquierdo.

15

■ Recomendamos usar una abrazadera en C y dos piezas de

madera de deshecho (adelante y atrás) para ayudar a reforzar
el marco recubierto cuando taladre los orificios de la espiga
de la bisagra.

1. Con una broca de barrena para cabillas de ½", taladre un

orificio de ½" (1,27 cm) de profundidad en la parte superior
del marco recubierto para la espiga de la bisagra superior,
como se muestra.

Vista superior

¹⁄₂"

A

(1,2 cm)

NOTA: No se recomienda instalar el refrigerador para bebidas
cerca de un horno, radiador u otra fuente de calor. No instale en
un lugar donde la temperatura puede ser menor de 55°F (13°C).
Para obtener un óptimo funcionamiento, no instale el refrigerador
para bebidas detrás de la puerta de un armario ni bloquee la
rejilla de la base.

Superficie frontal

¹⁷⁄₃₂"

(1,35 mm)

A. Radio de 5,0

2. Taladre un orificio de ½" (1,27 cm) de profundidad en la parte

inferior del marco recubierto para la espiga de la bisagra
inferior, como se muestra.

Vista inferior

A

¹⁷⁄₃₂"

(1,35 mm)

A. Radio de 5,0

Superficie trasera

¹⁄₂"

(1,2 cm)

Superficie frontal

Superficie trasera

Requisitos de ubicación

ADVERTENCIA

¹⁄₄" (6,35 mm)

2¹⁄₂" (6,35 cm)

Requisitos eléctricos

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de
3 terminales.

No quite la terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

Peligro de Explosión

Mantenga los materiales y vapores inflamables,
tales como gasolina, alejados del refrigerador para
bebidas.

No seguir esta instrucción puede ocasionar la muerte,
explosión, o incendio.

Para asegurarse la ventilación adecuada del refrigerador para
bebidas, deje un espacio de ¹/₄" (6,35 mm) a cada lado y por
encima. Si Ud. instala el refrigerador para bebidas próximo a una
pared fija, deje como mínimo 2¹⁄₂" (6,35 cm) a cada lado para
permitir que la puerta abra bien.

16

Antes de mover el refrigerador para bebidas a su ubicación final,
es importante asegurarse de que tiene la conexión eléctrica
adecuada.

Método de conexión a tierra recomendado

Se requiere una fuente de energía eléctrica de 115 Voltios,
60 Hz., CA solamente y con fusibles de 15 ó 20 amperios,
debidamente conectados a tierra. Se recomienda que use un
circuito separado sólo para su refrigerador para bebidas. Use un
tomacorriente que no se pueda apagar con un interruptor. No use
un cable eléctrico de extensión.

NOTA: Antes de realizar cualquier tipo de instalación, limpieza o
de quitar un foco de luz, desenchufe el refrigerador para bebidas
o desconecte el suministro de energía.

Desempaque del refrigerador para bebidas

C

D

E

B

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar
el refrigerador para bebidas.

No seguir esta instrucción puede ocasionar una
lesión en la espalda u otro tipo de lesiones.

Cómo quitar los materiales de empaque

■ Quite los residuos de cinta y goma de las superficies antes

de encender el refrigerador para bebidas. Frote un poco de
detergente líquido para vajillas sobre el adhesivo con los
dedos. Limpie con agua tibia y seque.

■ No use instrumentos filosos, alcohol para fricciones, líquidos

inflamables o productos de limpieza abrasivos para eliminar
los restos de cinta o goma. Estos productos pueden dañar la
superficie de su refrigerador para bebidas. Para obtener más
información, vea “Seguridad del refrigerador para bebidas”.

■ Deshágase de todos los materiales de embalaje o recíclelos.

Cómo quitar la puerta

IMPORTANTE: No quite la grasa de la arandela, del espaciador

superior o de la espiga de la bisagra superior. Asegúrese de
apartar la bisagra superior, el espaciador superior y la arandela
para su uso posterior.

1. Quite con un destornillador Phillips los tres tornillos de la

bisagra superior. Saque la bisagra superior.

A

Cuando mueva su refrigerador para bebidas:

Su refrigerador para bebidas es muy pesado. Cuando mueva
el electrodoméstico para darle servicio, proteja el piso. Al
mover el electrodoméstico, siempre tire directamente hacia
afuera. No menee el electrodoméstico de lado a lado ni lo
haga “caminar” cuando lo trate de mover ya que podría
dañar el piso.

Limpieza antes del uso

Una vez que usted haya quitado todos los materiales de
empaque, limpie el interior de su refrigerador para bebidas antes
de usarlo. Vea las instrucciones de limpieza en “Cuidado del
refrigerador para bebidas”.

Cómo instalar el marco recubierto a la medida

IMPORTANTE:

■ Cree un marco recubierto a la medida de acuerdo con las

especificaciones en la sección “Marco recubierto a la
medida”.

■ KitchenAid no es responsable de la remoción o adición de

marcos decorativos que pudieran impedir darle servicio al
electrodoméstico.

A. Tornillos (3)
B. Bisagra superior
C. Arandela
D. Espaciador superior
E. Puerta

2. Quite los tres tornillos del espaciador superior. Quite el

espaciador superior y la arandela.

3. Abra la puerta. Levante la parte frontal de la puerta,

empujando directamente hacia fuera para quitarla como se
muestra.

17

Cómo fijar el marco recubierto

B

C

D

E

B

NOTA: Si los ganchos recubiertos no están instalados, consulte
“Marco recubierto a la medida” para ver las ubicaciones de los
ganchos recubiertos.

1. Ubique el marco recubierto ¹⁄₂" (1,27 cm) por encima de la

puerta. Asegúrese de ubicar los ganchos recubiertos en los
orificios piloto.

3. Lentamente baje la puerta en forma derecha y pareja hasta la

espiga de la bisagra inferior. Asegúrese de que la arandela se
mantenga en su lugar. Cierre la puerta. Asegúrese de que la
puerta esté correctamente alineada con el gabinete.

NOTA: Provea un soporte adicional para la puerta cuando
mueve las bisagras. No se confíe en que los imanes de la
puerta van a sostener la puerta en su lugar mientras trabaja.

4. Asegure la puerta al gabinete con cinta adhesiva protectora

antes de instalar el espaciador superior, como se muestra.

A

2. Inserte los ganchos recubiertos en los orificios superiores de

la puerta. Empuje contra el marco recubierto para forzar los
ganchos recubiertos aún más dentro la puerta. Jale el marco
recubierto directamente hacia abajo para asegurar los
ganchos recubiertos en la puerta.

3. Ajuste con un destornillador Phillips las placas recubiertas a

la parte inferior del marco recubierto y de la puerta, como se
muestra.

ACDB

A. Marco recubierto
B. Puerta
C. Placas recubiertas (2)
D. Tornillos de cabeza redonda (8)

Cómo instalar la puerta

IMPORTANTE: Para asegurar el funcionamiento adecuado,

asegúrese de engrasar la bisagra superior, el espaciador superior
y la arandela con petrolato.

1. Ajuste el espaciador superior a la puerta con un

destornillador Phillips y tres tornillos.

2. Engrase con petrolato el orificio del espaciador inferior y la

espiga de la bisagra inferior. Alinee la arandela con el orificio
del espaciador inferior.

A. Espaciador superior
B. Cinta adhesiva protectora

5. Ubique la arandela en el espaciador superior y alinee los

orificios. Engrase la espiga de la bisagra superior, el
espaciador superior y la arandela con petrolato. Inserte la
espiga de la bisagra superior en la arandela y el espaciador
superior.

6. Ajuste la bisagra superior al gabinete con un destornillador

Phillips y tres tornillos, como se muestra.

A

F

A. Tornillos (3)
B. Bisagra superior

C. Arandela

D. Espaciador

superior
E. Puerta
F. Mar co r ec ub ie rt o

7. Quite la cinta adhesiva protectora de la puerta.

18

Cómo cerrar la puerta

Rejilla de la base

Cómo cerrar la puerta

Su refrigerador para bebidas tiene cuatro patas niveladoras. Si su
refrigerador para bebidas parece inestable o usted quiere que la
puerta se cierre con mayor facilidad, ajuste la inclinación del
refrigerador para bebidas usando las instrucciones a
continuación.

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de
3 terminales.

No quite la terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

1. Conecte a un contacto de pared de conexión a tierra de

3 terminales.

Quite la rejilla de la base

1. Abra la puerta del refrigerador para bebidas.

2. Saque los dos tornillos con un destornillador Phillips. Empuje

ambas lengüetas hacia el centro para liberar la rejilla de la
base del refrigerador para bebidas.

BAA

A. Lengüetas
B. Tornillos

3. Quite la rejilla de la base.

Vuelva a colocar la rejilla de la base

1. Abra la puerta del refrigerador para bebidas.

2. Coloque la rejilla de la base de manera que ambas lengüetas

estén alineadas y la rejilla de la base encaje en su lugar.
Vuelva a colocar los dos tornillos. Apriete los tornillos.

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar
el refrigerador para bebidas.

No seguir esta instrucción puede ocasionar una
lesión en la espalda u otro tipo de lesiones.

2. Mueva el refrigerador para bebidas hacia su posición final.

3. Gire las patas niveladoras hacia la derecha para bajar el

refrigerador para bebidas o gírelas hacia la izquierda para
levantarlo. Puede precisar darle varias vueltas a las patas
niveladoras para ajustar la inclinación del refrigerador para
bebidas.

NOTA: Para quitar un poco de peso de las patas niveladoras,
haga que alguien empuje la parte superior del refrigerador
para bebidas. Esto facilita el ajuste de las patas niveladoras.

4. Abra la puerta y verifique para asegurarse de que se cierra

con la facilidad que usted desea. De lo contrario, incline el
refrigerador para bebidas ligeramente más hacia la parte
posterior, girando ambos tornillos reguladores frontales hacia
la derecha. Puede tomar varias vueltas más, y usted deberá
girar ambas patas niveladoras la misma cantidad de veces.

USO DEL REFRIGERADOR

PARA BEBIDAS

Sonidos normales

Su nuevo refrigerador para bebidas puede hacer ruidos que su
viejo refrigerador para bebidas no hacía. Como estos sonidos
son nuevos para Ud., puede ser que se preocupe. La mayoría de
los sonidos nuevos son normales. Las superficies duras tales
como el piso y las estructuras circundantes pueden hacer que
los sonidos parezcan más fuertes. A continuación se describen
los tipos de sonidos y qué puede causarlos.

■ Su refrigerador para bebidas está diseñado para funcionar

con más eficiencia para conservar sus alimentos a la
temperatura deseada y para reducir al mínimo el uso de
energía. El compresor y los ventiladores de alta eficiencia
pueden causar que su nuevo refrigerador para bebidas
funcione por períodos de tiempo más largos que su
refrigerador para bebidas viejo. También puede escuchar un
sonido pulsante o agudo del compresor o los ventiladores
que se ajustan para un funcionamiento óptimo.

■ Las vibraciones pueden producirse por el flujo de líquido

refrigerante o artículos guardados dentro del refrigerador
para bebidas.

■ Al final de cada ciclo, Ud. puede escuchar un gorgoteo debido

al flujo de líquido refrigerante en su refrigerador para bebidas.

■ Ud. puede escuchar agua corriendo hacia la bandeja

recolectora cuando el refrigerador para bebidas se está
descongelando.

■ Es posible que escuche sonidos como de chasquido cuando

el refrigerador para bebidas comienza o deja de funcionar.

19

Uso del control

Para su comodidad, el control de su refrigerador para bebidas ha
sido prefijado de fábrica. Al instalar su refrigerador para bebidas
por primera vez, cerciórese de que el control aún esté prefijado
en el ajuste medio, como se ilustra.

Cómo ajustar los controles

El ajuste medio indicado en la sección previa debe estar correcto
para el uso normal. El control está fijado correctamente cuando
las bebidas están tan frías como a usted le gusta.

Si necesita ajustar la temperatura, espere por lo menos 24 horas
entre un ajuste y otro, y después vuelva a verificar la
temperatura.

Para hacer que el refrigerador para bebidas esté más frío,
coloque el control en el siguiente ajuste más alto. Para hacer que
el refrigerador para bebidas esté menos frío, coloque el control
en el siguiente ajuste más bajo.

Separador de temperatura (Pantalla de temperatura)

Portabebidas/portabotellas

Para quitar y volver a colocar los estantes

1. Jale el estante hacia adelante hasta que se detenga. Empuje

las lengüetas para liberar el estante. Continúe jalando el
estante hacia delante y levántelo fuera de los soportes del
mismo.

A

A

A. Lengüetas

2. Vuelva a colocar el estante insertándolo en los soportes y

deslizándolo hacia atrás del refrigerador para bebidas.

El separador de temperatura muestra las temperaturas actuales
(en Fahrenheit o centígrados) para las zonas (compartimientos)
superior, medio e inferior del refrigerador para bebidas. Para
regular los ajustes de temperatura, vea “Cómo ajustar los
controles” anteriormente en esta sección.

Dimmer

Upper Middle

Lower

F

AB C DE

A. Reductor de luz
B. Pantalla de la zona superior
C. Pantalla de la zona media
D. Pantalla de la zona inferior
E. Fahrenheit/centígrados

Para quitar y volver a colocar la rejilla inferior

1. Levante la rejilla (por la parte frontal y trasera) y jálela derecho

hacia afuera para quitarla.

20

2. Vuelva a colocar la rejilla empujando derecho hacia atrás,

pasando el tope. Continúe empujando la rejilla derecho hacia
atrás y uniformemente hasta que quede en su lugar.

Cómo almacenar en el refrigerador

para bebidas

NOTA: Para un óptimo almacenamiento de bebidas y vinos,
coloque los vinos blancos en la parte superior del refrigerador
para bebidas, en el portabotellas. Coloque los vinos tintos en la
parte inferior.

Al almacenar en el refrigerador para bebidas

1. Al almacenar en el refrigerador para bebidas, comience por el

portabotellas inferior.

2. Empezando por el lado izquierdo, coloque la primera botella

de vino sobre la parte inferior del estante, con el cuello de la
botella mirando hacia la parte posterior del refrigerador para
bebidas.

3. Coloque la próxima botella al costado, con el cuello de la

botella mirando hacia la parte frontal del refrigerador para
bebidas.

Cómo iluminar el refrigerador para bebidas

El refrigerador para bebidas tiene una luz interior que se
enciende cada vez que se abre la puerta. También puede
encender la luz en cualquier momento, abriendo la puerta y
presionando el interruptor externo que está ubicado al lado de la
perilla de control, sobre la rejilla de la base.

NOTA: Si se deja la luz encendida por mucho tiempo, aumentará
ligeramente la temperatura del refrigerador para bebidas.

CUIDADO DEL

REFRIGERADOR PARA

BEBIDAS

Limpieza

ADVERTENCIA

4. Alterne de esta manera hasta llenar el estante.

5. Jale hacia delante el próximo estante.

6. Empezando por el lado izquierdo, coloque la primera botella

sobre el portabotellas, con el cuello de la botella mirando
hacia adelante.

7. Coloque la próxima botella sobre el estante, con el cuello de

la botella mirando hacia la parte posterior del refrigerador
para bebidas.

8. Continúe alternando de esta manera hasta llenar el estante.

9. Deslice el estante hacia su lugar y continúe almacenando

cada estante restante como se describe arriba.

10. Coloque los jugos, sodas u otras bebidas envasadas sobre

los estantes de vidrio.

Peligro de Explosión

Use un limpiador no inflamable.
No seguir esta instrucción puede ocasionar la muerte,

explosión o incendio.

Limpie el refrigerador para bebidas más o menos una vez al mes
para evitar la acumulación de olores. Limpie los derrames de
inmediato.

Para limpiar su refrigerador para bebidas:

1. Desenchufe el refrigerador para bebidas o desconecte el

suministro de energía.

2. Retire todas las rejillas y los estantes del interior del

refrigerador para bebidas.

3. Lave a mano, enjuague y seque todas las partes

desmontables y las superficies interiores meticulosamente.
Use una esponja limpia o un paño liso y un detergente suave
en agua tibia.

■ Para proteger las piezas del adorno de madera, no

sumerja toda la rejilla en agua cuando la esté limpiando.

■ No use productos de limpieza abrasivos o ásperos, como

aerosoles para ventanas, productos de limpieza para
pulir, líquidos inflamables, ceras para limpieza,
detergentes concentrados, blanqueadores o productos
de limpieza que contengan productos de petróleo en las
partes de plástico, revestimientos interiores o de la puerta
o empaquetaduras. No use toallas de papel, estropajos
para fregar u otros utensilios de limpieza ásperos. Éstos
pueden rayar o dañar los materiales.

■ Para ayudar a eliminar olores, puede lavar las paredes

interiores con una mezcla de agua tibia y bicarbonato de
sodio (2 cucharadas en un cuarto de galón
[26 g en 0,95 L] de agua).

21

4. Lave las superficies externas metálicas pintadas y de acero

inoxidable con una esponja limpia o un paño suave y
detergente delicado con agua tibia. No use productos de
limpieza abrasivos o ásperos o que contengan cloro. Éstos
pueden rayar o dañar los materiales. Seque meticulosamente
con un paño suave. Para obtener una protección adicional
contra daños a las superficies exteriores metálicas pintadas,
aplique cera para electrodomésticos (o cera en pasta para
autos) con un paño limpio y suave. No encere las partes de
plástico.

NOTA: Para mantener como nuevo su refrigerador para
bebidas de acero inoxidable y para quitar marcas o
rayaduras pequeñas, se sugiere usar un limpiador de acero
inoxidable aprobado por el fabricante. Para pedir el limpiador,
vea “Accesorios”.

IMPORTANTE: ¡Este limpiador es solamente para partes de
acero inoxidable!

No permita que el limpiador de acero inoxidable entre en
contacto con ninguna parte de plástico tales como las piezas
decorativas, las tapas del despachador o las
empaquetaduras de la puerta. Si se produce contacto
accidental, limpie la pieza de plástico con una esponja y
detergente suave en agua tibia. Seque meticulosamente con
un paño suave.

5. Vuelva a colocar las rejillas y los estantes.

6. Limpie los serpentines del condensador regularmente. Están

ubicados detrás de la rejilla de la base. Quizás necesite
limpiar los serpentines cada dos meses. Esto puede ayudar a
ahorrar energía.

■ Quite la rejilla de la base. Vea “Rejilla de la base”.

■ Use una aspiradora con extensión para limpiar los

serpentines del condensador siempre que estén sucios o
polvorientos.

■ Vuelva a colocar la rejilla de la base.

7. Enchufe el refrigerador para bebidas o reconecte el

suministro de energía.

Cómo cambiar el foco

NOTA: No todos los focos para electrodomésticos son
adecuados para su refrigerador para bebidas. Asegúrese de
reemplazar el foco con otro del mismo tamaño, forma y vataje.

Para cambiar el foco:

1. Desenchufe el refrigerador para bebidas o desconecte el

suministro de energía.

2. Saque el tornillo que está detrás de la pantalla de luz con un

destornillador Phillips. Jale hacia atrás la pantalla de luz para
quitar las lengüetas del electrodoméstico. Saque la pantalla
de luz.

B

A

A. Pantalla de luz
B. Lengüetas
C. Tornillo

3. Reemplace el foco.

4. Vuelva a instalar la pantalla de luz insertando las lengüetas.

Alinee los orificios e inserte el tornillo. Apriete el tornillo.

5. Enchufe el refrigerador para bebidas o reconecte el

suministro de energía.

C

Cuidado durante las vacaciones y mudanzas

Vacaciones

Si Ud. decide apagar el refrigerador para bebidas antes de irse,
siga estos pasos.

1. Saque todas las botellas de vino del refrigerador para

bebidas.

2. Desenchufe el refrigerador para bebidas.

3. Limpie el refrigerador para bebidas. Vea “Limpieza”.

4. Fije un bloque de goma o de madera con cinta adhesiva a la

parte superior de la puerta para que quede abierta y el aire
circule. Esto evita que se formen olores y que crezcan
hongos.

Mudanza

Si Ud. muda su refrigerador para bebidas a una casa nueva, siga
los siguientes pasos para prepararse para la mudanza.

1. Saque todas las botellas de vino del refrigerador para

bebidas.

2. Desenchufe el refrigerador para bebidas.

3. Límpiela, enjuáguela y séquela detalladamente.

4. Saque todas las partes desmontables, envuélvalas bien y

asegúrelas con cinta adhesiva para que no se sacudan
durante la mudanza.

5. Sostenga las puertas cerradas y el cable pegado al gabinete

del refrigerador para bebidas con cinta adhesiva.

Cuando llegue a la casa nueva, ponga todo de nuevo y lea la
sección “Instrucciones de instalación” para obtener
instrucciones de preparación.

22

SOLUCIÓN DE PROBLEMAS

Primero pruebe las soluciones sugeridas aquí para evitar el costo innecesario del servicio.

Su refrigerador para bebidas no funciona

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de
3 terminales.

No quite la terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

■ ¿Está desenchufado el cable de suministro de energía?

Conecte a un contacto de pared de conexión a tierra de
3 terminales.

■ ¿Hay un fusible de la casa fundido o se disparó el

cortacircuitos? Reemplace el fusible o reposicione el
cortacircuitos.

■ ¿Está el control del refrigerador para bebidas en la

posición OFF (Apagado)? Vea “Uso del control”.

Las luces no funcionan

■ ¿Está flojo un foco? Desenchufe el refrigerador para

bebidas o desconecte el suministro de energía. Quite
cuidadosamente el foco y vuelva a insertarlo. Enchufe el
refrigerador para bebidas o reconecte el suministro de
energía.

■ ¿Se quemó un foco? Reemplácelo con uno para

electrodomésticos del mismo tamaño, forma y vatiaje. Vea
“Cómo cambiar los focos”.

Hay agua en la bandeja recolectora de agua

■ ¿Se está descongelando el refrigerador para bebidas? El

agua se evaporará. Es normal que caigan gotas de agua en la
bandeja recolectora de agua.

■ ¿Está más húmedo que lo normal? Tenga en cuenta que el

agua en la bandeja recolectora tardará más en evaporarse.
Esto es normal cuando hace calor o hay humedad.

Parece que el motor funciona excesivamente

■ ¿Está la temperatura exterior más caliente de lo normal?

En condiciones de calor, el motor funciona por períodos más
largos. Cuando la temperatura es normal, el motor funciona
entre 40% y 80% del tiempo. Bajo condiciones más
calientes, puede funcionar por aún más tiempo.

■ ¿Se abre la puerta a menudo? Cuando esto ocurre, el motor

puede funcionar por períodos más largos. Para ahorrar
energía, trate de sacar todo lo que necesite del refrigerador
para bebidas de una vez, mantenga las botellas de vino con
las etiquetas hacia arriba para que sean fáciles de encontrar
y cierre la puerta una vez que se haya sacado el vino.

■ ¿Se ha ajustado el control correctamente de acuerdo con

las condiciones circundantes? Vea “Uso del control”.

■ ¿Está completamente cerrada la puerta? Cierre la puerta

con firmeza. Si no se cierra completamente, vea “La puerta
no cierra completamente” más adelante en esta sección.

■ ¿Están sucios los serpentines del condensador? Esto

impide la transferencia del aire y hace que el motor trabaje
más. Limpie los serpentines del condensador. Vea
“Limpieza”.

La temperatura está demasiado caliente

■ ¿Se abre la puerta a menudo? Sea consciente de que el

refrigerador para bebidas se calienta cuando esto ocurre.
Para mantener el refrigerador para bebidas frío, trate de
sacar todo lo que necesite del mismo de una vez, mantenga
las botellas de vino con las etiquetas hacia arriba para que
sean fáciles de encontrar y cierre la puerta una vez que se
haya sacado el vino.

■ ¿Se ha ajustado el control correctamente de acuerdo con

las condiciones circundantes? Vea “Uso del control”.

■ ¿Está bloqueada la rejilla de la base? Para obtener un

óptimo funcionamiento, no instale el refrigerador para
bebidas detrás de la puerta de un armario ni bloquee la rejilla
de la base.

23

Hay acumulación de humedad en el interior

La puerta no cierra completamente

■ ¿Se abre la puerta a menudo? Para evitar la acumulación

de humedad, trate de sacar todo lo que necesite del
refrigerador para bebidas de una vez, mantenga las botellas
de vino con las etiquetas hacia arriba para que sean fáciles
de encontrar y cierre la puerta una vez que se haya sacado el
vino. Cuando la puerta está abierta, la humedad de la
habitación entra al refrigerador para bebidas. La humedad se
acumula más rápido cuanto más seguido se abre la puerta,
especialmente cuando la habitación está muy húmeda.

■ ¿Hay humedad? Es normal que se acumule humedad dentro

del refrigerador para bebidas cuando el aire está húmedo.

■ ¿Se ha ajustado el control correctamente de acuerdo con

las condiciones circundantes? Vea “Uso del control”.

Es difícil abrir la puerta

ADVERTENCIA

Peligro de Explosión

Use un limpiador no inflamable.

No seguir esta instrucción puede ocasionar la muerte,
explosión o incendio.

■ ¿Están fuera de posición las rejillas o los estantes?

Coloque nuevamente las rejillas o los estantes en su posición
correcta.Vea "Uso del refrigerador para bebidas" para
obtener más información.

ADVERTENCIA

Peligro de Explosión

Use un limpiador no inflamable.
No seguir esta instrucción puede ocasionar la muerte,

explosión o incendio.

■ ¿Está la empaquetadura pegajosa? Limpie la

empaquetadura y la superficie que ésta toque. Frote una
capa delgada de cera de parafina sobre la empaquetadura
después de la limpieza.

■ ¿Está la empaquetadura sucia o pegajosa? Limpie la

empaquetadura y la superficie que ésta toque. Frote una
capa delgada de cera de parafina sobre la empaquetadura
después de la limpieza.

24

AYUDA O SERVICIO TÉCNICO

Antes de solicitar ayuda o servicio técnico, por favor consulte la
sección “Solución de Problemas”. Esto le podría ahorrar el costo
de una visita de servicio técnico. Si considera que aún necesita
ayuda, siga las instrucciones que aparecen a continuación.

Cuando llame, tenga a mano la fecha de compra y el número
completo del modelo y de la serie de su electrodoméstico. Esta
información nos ayudará a atender mejor a su pedido.

Si necesita piezas de repuesto

Si necesita pedir refacciones, recomendamos que use
únicamente piezas de repuesto especificadas de fábrica. Las
piezas de repuesto especificadas de fábrica encajarán bien y
funcionarán bien ya que están confeccionadas con la misma
precisión empleada en la fabricación de cada electrodoméstico
nuevo de KITCHENAID

Para encontrar piezas de repuesto especificadas de fábrica en su
localidad, llámenos o llame al centro de servicio técnico
designado más cercano a su localidad.

Llame al centro para la eXperiencia del cliente de KitchenAid
sin costo alguno al: 1-800-422-1230.

Nuestros consultores ofrecen ayuda para:

■ Características y especificaciones de nuestra línea completa

de electrodomésticos.

■ Información sobre la instalación.

■ Procedimiento para el uso y mantenimiento.

■ Venta de accesorios y partes para reparación.

■ Asistencia especializada para el consumidor (habla hispana,

problemas de audición, visión limitada, etc.).

■ Recomendaciones con distribuidores locales, compañías que

dan servicio y distribuidores de partes para reparación. Los
técnicos designados por KitchenAid están entrenados para
cumplir con la garantía de producto y ofrecer servicio una vez
que la garantía termine, en cualquier lugar de los Estados
Unidos.

Para localizar a una compañía de servicio designada por
KitchenAid en su área, también puede consultar la sección
amarilla de su guía telefónica.

®

.

En los EE.UU.

Para obtener asistencia adicional

Si necesita asistencia adicional, puede escribir a KitchenAid con
sus preguntas o dudas a:

Centro para la eXperiencia del cliente de
KitchenAid Brand Home Appliances
553 Benson Road
Benton Harbor, MI 49022-2692

Por favor incluya en su correspondencia un número de teléfono
en el que se le pueda localizar durante el día.

En Canadá

Llame al Centro de Interacción del Cliente de KitchenAid en
Canadá sin costo alguno al: 1-800-807-6777.

Nuestros consultores ofrecen ayuda para:

■ Características y especificaciones de nuestra línea completa

de electrodomésticos.

■ Procedimiento para el uso y mantenimiento.

■ Venta de accesorios y partes para reparación.

■ Recomendaciones con distribuidores locales, compañías que

dan servicio y distribuidores de partes para reparación. Los
técnicos designados por KitchenAid Canada están
entrenados para cumplir con la garantía de producto y
ofrecer servicio una vez que la garantía termine, en cualquier
lugar de Canadá.

Para obtener asistencia adicional

Si necesita asistencia adicional, puede escribir a KitchenAid
Canada con sus preguntas o dudas a:

KitchenAid Canada
Customer Interaction Centre
1901 Minnesota Court
Mississauga, Ontario L5N 3A7

Por favor incluya en su correspondencia un número de teléfono
en el que se le pueda localizar durante el día.

Accesorios

Para pedir accesorios, llame al 1-800-442-9991 y solicite el
número de pieza apropiado que se detalla a continuación o
póngase en contacto con su distribuidor autorizado de
KitchenAid. En Canadá, llame al 1-800-807-6777.

Limpiador de acero inoxidable

Pida la pieza No. 4396095

25

GARANTÍA DEL REFRIGERADOR DE KITCHENAID

GARANTÍA LIMITADA DE UN AÑO

Durante un año a partir de la fecha de compra, siempre y cuando se dé a este electrodoméstico principal un uso y mantenimiento de
conformidad con las instrucciones adjuntas o provistas con el producto, KitchenAid o KitchenAid Canada (en lo sucesivo denominado
“KitchenAid”) se hará cargo del costo de las piezas especificadas de fábrica y del trabajo de reparación para corregir defectos en los
materiales o en la mano de obra. El servicio deberá ser suministrado por una compañía de servicio designada por KitchenAid.

®

GARANTÍA LIMITADA DEL SEGUNDO AL QUINTO AÑO EN EL REVESTIMIENTO DE LA CAVIDAD Y

Durante el segundo al quinto año desde la fecha de compra, cuando este refrigerador sea operado y mantenido de acuerdo a las
instrucciones adjuntas o provistas con el producto, KitchenAid pagará por el reemplazo o la reparación del revestimiento de la cavidad
del refrigerador/congelador (incluyendo los costos de mano de obra) si la pieza se rompiera debido a defectos de material o de mano
de obra. Además, del segundo al quinto año de la fecha de compra, KitchenAid pagará por las piezas especificadas de fábrica y mano
de obra para corregir defectos en los materiales o la mano de obra en el sistema de refrigeración sellado. Estas piezas son: compresor,
evaporador, condensador, secador y los tubos conectores. El servicio deberá ser suministrado por una compañía de servicio
designada por KitchenAid.

1. Visitas de servicio técnico para corregir la instalación de su electrodoméstico principal, para enseñarle a usar su electrodoméstico

principal, para cambiar o reparar fusibles domésticos o para corregir la instalación eléctrica o de la tubería de la casa.

2. Visitas de servicio técnico para reparar o reemplazar focos para electrodomésticos, filtros de aire o filtros de agua. Esos insumos

están excluidos de la cobertura de la garantía.

3. Reparaciones cuando su electrodoméstico principal se use de un modo diferente al doméstico normal de una familia.

4. Daños causados por accidente, alteración, uso indebido, abuso, incendio, inundación, actos fortuitos, instalación incorrecta,

instalación que no esté de acuerdo con los códigos eléctricos o de plomería, o el empleo de productos no aprobados por
KitchenAid.

5. Cualquier pérdida de comida debido a fallas del refrigerador o del congelador.

6. Piezas de repuesto o gastos de reparación para electrodomésticos que se empleen fuera de los Estados Unidos o Canadá.

7. Recogida y entrega. Este electrodoméstico principal está diseñado para ser reparado en el hogar.

8. Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el

electrodoméstico.

9. Gastos de viaje y transporte para obtener servicio del producto en lugares remotos.

10. La remoción e instalación de su electrodoméstico si estuviera instalado en un lugar inaccesible o si no estuviera instalado de

conformidad con las instrucciones de instalación publicadas.

LAS PIEZAS DEL SISTEMA DE REFRIGERACIÓN SELLADO SEGÚN SE ENLISTAN

KITCHENAID NO PAGARÁ POR LOS SIGUIENTES ARTÍCULOS

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS; LIMITACIÓN DE RECURSOS

EL ÚNICO Y EXCLUSIVO RECURSO DEL CLIENTE SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR
EL PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO LAS GARANTÍAS DE
COMERCIABILIDAD O DE CAPACIDAD PARA UN PROPÓSITO PARTICULAR, SERÁN LIMITADAS A UN AÑO O AL PERÍODO MÁS
CORTO PERMITIDO POR LEY. KITCHENAID NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O CONSECUENTES.
ALGUNOS ESTADOS Y PROVINCIAS NO PERMITEN LAS EXCLUSIONES O LIMITACIONES POR DAÑOS INCIDENTALES O
CONSECUENTES, O LIMITACIONES ACERCA DE CUÁNTO DEBE DURAR UNA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O
CAPACIDAD, DE MODO QUE LAS LIMITACIONES O EXCLUSIONES ARRIBA MENCIONADAS PUEDEN NO APLICARSE EN SU CASO.
ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS Y ES POSIBLE QUE USTED TENGA TAMBIÉN OTROS
DERECHOS QUE PUEDEN VARIAR DE UN ESTADO A OTRO O DE UNA PROVINCIA A OTRA.

Esta garantía no tiene vigor fuera de los cincuenta Estados Unidos y Canadá. Póngase en contacto con el distribuidor autorizado de
KitchenAid para determinar si corresponde otra garantía.

Si necesita servicio, consulte primero la sección “Solución de problemas” del Manual de uso y cuidado. Después de consultar la
sección “Solución de problemas”, puede encontrar ayuda adicional en la sección “Ayuda o servicio técnico”, o llamando a KitchenAid.
En EE.UU., llame al 1-800-422-1230. En Canadá, llame al 1-800-807-6777.

Guarde este libro y su comprobante de compra juntos para
referencia futura. Usted deberá proporcionar el comprobante
de la compra o una fecha de instalación para obtener
servicio bajo la garantía.

Escriba la siguiente información acerca de su electrodoméstico
principal para ayudarle mejor a obtener asistencia o servicio
técnico si alguna vez llegara a necesitarlo. Deberá tener a mano
el número completo del modelo y de la serie. Usted puede
encontrar esta información en la etiqueta con el número de
modelo y de serie ubicada en el producto.

Nombre del distribuidor _________________________________________

Dirección_______________________________________________________

Número de teléfono _____________________________________________

Número de modelo _____________________________________________

Número de serie ________________________________________________

Fecha de compra _______________________________________________

1/06

26

SÉCURITÉ DU RÉFRIGÉRATEUR POUR BOISSONS

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

Risque possible de décès ou de blessure grave si vous ne

DANGER

AVERTISSEMENT

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT :

réfrigérateur pour boissons, prendre quelques précautions fondamentales, y compris les suivantes :

■

Brancher l'appareil sur une prise à 3 alvéoles reliée à

la terre.

■

Ne pas enlever la broche de liaison à la terre.

■

Ne pas utiliser un adaptateur.

■

Ne pas utiliser un câble de rallonge.

■

Déconnecter la source de courant électrique avant l'entretien.

■

Replacer pièces et panneaux avant de faire la remise en

marche.

Pour réduire les risques d'incendie, de choc électrique ou de blessures lors de l'utilisation du

CONSERVEZ CES INSTRUCTIONS

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.

■

Ôter la porte ou le(s) tiroir(s) de votre vieil appareil

réfrigéré.

■

Utiliser un produit de nettoyage ininflammable.

■

Garder les matières et les vapeurs inflammables, telle que
l'essence, loin du réfrigérateur pour boissons.

■

Utiliser deux ou plus de personnes pour déplacer et installer
le réfrigérateur pour boissons.

Mise au rebut de votre vieil appareil réfrigéré

AVERTISSEMENT

Risque de suffoquer

Ôter la porte ou le(s) tiroir(s) de votre vieil appareil
réfrigéré.

Le non-respect de cette instruction peut causer
un décès ou des lésions cérébrales.

IMPORTANT : L'emprisonnement et l'étouffement des enfants ne
sont pas un problème du passé. Les réfrigérateurs pour boissons
jetés ou abandonnés sont encore dangereux, même s'ils sont
laissés abandonnés pendant “quelques jours seulement”. Si vous
vous débarrassez de votre vieux réfrigérateur pour boissons,
veuillez suivre les instructions suivantes pour aider à éviter les
accidents.

Avant de jeter votre vieil appareil réfrigéré :

■ Enlever la porte.

■ Laisser les grilles et tablettes en place de sorte que les

enfants ne puissent pas y pénétrer facilement.

27

INSTRUCTIONS D’INSTALLATION

Outillage et pièces

OUTILLAGE NÉCESSAIRE :

Rassembler les outils et pièces nécessaires avant de commencer
l'installation.

Lire et suivre les instructions fournies avec les outils indiqués ici.

■ Perceuse manuelle ou

électrique
(convenablement reliée à
la terre)

■ Mèche à bois de ½", à

vrille d'amorçage

■ Tournevis Phillips

■ Ciseaux

■ Ruban adhésif de

masquage

■ Mètre ruban

■ Vaseline

PIÈCES NÉCESSAIRES :

Cadre décoratif personnalisé - Voir “Cadre décoratif - vue
arrière”.

Quincaillerie (facultatif)

PIÈCES FOURNIES :

■ Vis à tête plate (8)

■ Vis à tête ronde (8)

■ Plaques décoratives (2)

■ Crochets pour cadre

décoratif (4)

Cadre décoratif personnalisé

Pour l'installation d'un cadre décoratif personnalisé, l'installateur
devra créer lui-même le cadre ou consulter un ébéniste ou
menuisier qualifié. Voir le dessin des dimensions pour les
spécifications du cadre.

IMPORTANT :

■ L'épaisseur du cadre décoratif doit être de ¾" (1,91 cm).

■ Le poids du cadre décoratif ne doit pas dépasser 10 lb

(4,54 kg).

■ Un cadre décoratif de poids supérieur à la limite

recommandée risque d’endommager l'appareil.

Cadre décoratif - vue arrière

Créer le cadre décoratif personnalisé en fonction des dimensions
indiquées.

3

³⁄₄

"

(9,53 cm)

1

⁵⁄₁₆

(3,33 cm)

A

⁵⁄₁₆

1

(3,33 cm)

"

"

4

¹³⁄₃₂

"

(11,2 cm)

1

³⁄₄

"

(4,45 cm)

2

¹⁄₂

"

(6,4 cm)

23

³⁄₄

"

(60,33 cm)

A. Emplacement des crochets pour cadre décoratif

29

⁷⁄₈

"

(75,88 cm)

Installation des crochets pour cadre décoratif

À l'aide d'un tournevis Phillips et de huit vis à tête plate, fixer les
crochets à l'arrière du cadre décoratif. Voir “Cadre décoratif - vue
arrière”, pour l'emplacement des crochets.

28

A

A. Crochets pour panneau décoratif (4)

Trous de charnière de porte

■ Les vues du trou (supérieur et inférieur) de l'axe de charnière

correspondent à une charnière de côté droit. Considérer
l'image inverse dans le cas d'une charnière de côté gauche.

■ On recommande l'utilisation d'un serre-joint et de deux cales

de bois (à l'avant et à l'arrière) pour renforcer le cadre
décoratif au moment de percer les trous de l'axe de
charnière.

1. À l'aide d'une mèche de bois à ½" à vrille d'amorçage, percer

un trou de ½" (1,27 cm) de profondeur dans la partie
supérieure du cadre décoratif pour fixer l'axe de charnière
supérieure - voir l'illustration.

Vue supérieure

¹⁄₂"

A

(1,2 cm)

REMARQUE : On recommande de ne pas installer le
réfrigérateur pour boissons près d'un four, d'un radiateur ou de
toute autre source de chaleur. Ne pas installer l'appareil en un
endroit où la température pourrait descendre en-dessous de
55°F (13°C). Pour le meilleur rendement, ne pas installer le
réfrigérateur pour boissons derrière une porte d'armoire ni
obstruer la grille de la base.

Surface avant

¹⁷⁄₃₂"

(1,35 mm)

A. Rayon 5

2. Percer un trou de ½" (1,27 cm) de profondeur dans la partie

inférieure du cadre décoratif pour l'axe de charnière inférieure

- voir l'illustration.

Vue inférieure

A

¹⁷⁄₃₂"

(1,35 mm)

A. Rayon 5

Surface arrière

¹⁄₂"

(1,2 cm)

Surface avant

Surface arrière

Exigences d'emplacement

AVERTISSEMENT

¹⁄₄" (6,35 mm)

2¹⁄₂" (6,35 cm)

Spécifications électriques

AVERTISSEMENT

Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

Risque d'explosion

Garder les matériaux et les vapeurs inflammables, telle
que l'essence, loin du réfrigérateur pour boissons.

Le non-respect de cette instruction peut causer
un décès, une explosion ou un incendie.

Pour obtenir une aération appropriée pour votre réfrigérateur
pour boissons, laisser un espace de ¼" (6,35 mm) de chaque
côté et au sommet. Si vous installez votre réfrigérateur pour
boissons près d'un mur fixe, laisser un minimum de 2½"
(6,35 cm) de chaque côté pour permettre à la porte de s'ouvrir
sans obstruction.

Avant de placer le réfrigérateur pour boissons à son
emplacement final, il est important de vous assurer d'avoir la
connexion électrique appropriée.

Méthode recommandée de mise à la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou
20 ampères CA seulement, protégée par fusible et adéquatement
mise à la terre est nécessaire. Il est recommandé d'utiliser un
circuit distinct pour alimenter uniquement votre réfrigérateur pour
boissons. Utiliser une prise murale qui ne peut pas être mise hors
circuit à l'aide d'un commutateur. Ne pas utiliser un câble de
rallonge.

REMARQUE : Avant d'exécuter tout type d'installation,
nettoyage ou remplacement d'une ampoule d'éclairage,
débrancher le réfrigérateur pour boissons ou déconnecter la
source de courant électrique.

29

Déballage du réfrigérateur pour boissons

C

D

E

B

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et
installer le réfrigérateur pour boissoons.

Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.

Enlèvement des matériaux d'emballage

■ Enlever tout résidu de ruban adhésif et de colle des surfaces

avant de mettre en marche le réfrigérateur pour boissons.
Frotter une petite quantité de savon liquide à vaisselle sur
l'adhésif avec les doigts. Rincer à l'eau tiède et sécher.

■ Ne pas utiliser d'instruments coupants, d'alcool à friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever
le ruban adhésif ou la colle. Ces produits peuvent
endommager la surface de votre réfrigérateur pour boissons.
Pour plus de renseignements, voir “Sécurité du réfrigérateur
pour boissons”.

■ Jeter ou recycler tous les matériaux d'emballage.

Dépose de la porte

IMPORTANT : Ne pas ôter la graisse de la rondelle, de la cale

d'espacement supérieure ou de l'axe de charnière supérieure.
Conserver à part la charnière supérieure, la cale d'espacement
supérieure et la rondelle pour utilisation ultérieure.

1. À l'aide d'un tournevis Phillips, retirer les trois vis de la

charnière supérieure. Ôter la charnière supérieure.

A

Déplacement de votre réfrigérateur pour boissons :

Votre réfrigérateur pour boissons est lourd. Lors du
déplacement de l’appareil pour le service, veiller à protéger
le plancher. Toujours tirer l’appareil tout droit lors du
déplacement. Ne pas incliner l’appareil d’un côté ou de
l’autre ni le “faire marcher” en essayant de le déplacer car le
plancher pourrait être endommagé.

Nettoyage avant utilisation

Après avoir enlevé tous les matériaux d'emballage, nettoyer
l'intérieur du réfrigérateur pour boissons. Voir les instructions de
nettoyage dans “Entretien du réfrigérateur pour boissons”.

Installation du cadre décoratif personnalisé

IMPORTANT :

■ Réaliser le cadre décoratif personnalisé selon les

spécifications de la section “Cadre décoratif personnalisé”.

■ KitchenAid n'assume aucune responsabilité en ce qui

concerne la dépose ou l'addition de cadres décoratifs qui
entraveraient les interventions de réparation ou d'entretien du
l'appareil.

A. Vis (3)
B. Charnière supérieure
C. Rondelle
D. Cale d'espacement supérieure

E. Porte

2. Retirer les trois vis de la cale d'espacement supérieure. Ôter

la cale d'espacement supérieure et la rondelle.

3. Ouvrir la porte. Soulever l'avant de la porte; tirer tout droit

pour la retirer - voir l'illustration.

30

Fixation du cadre décoratif

B

C

D

E

B

REMARQUE : Si les crochets pour cadre décoratif ne sont pas
installés, voir “Cadre décoratif personnalisé” pour l'emplacement
des crochets.

1. Placer le cadre décoratif à ½" (1,27 cm) au-dessus de la

porte. Veiller à positionner les crochets sur les avant-trous.

3. Abaisser la porte tout droit, lentement et uniformément, sur

l'axe de charnière inférieure. Veiller à ce que la rondelle reste
en place. Fermer la porte. Veiller à ce que la porte s'aligne
correctement avec la caisse.

REMARQUE : Fournir un support additionnel à la porte lors
du déplacement des charnières. La force d'attraction des
aimants de la porte ne suffit pas à la maintenir en place.

4. À l'aide de ruban adhésif de masquage, fixer la porte à la

caisse avant d'installer la cale d'espacement supérieure - voir
l'illustration.

A

2. Insérer les crochets dans la partie supérieure des trous dans

la porte. Pousser contre le cadre décoratif pour enfoncer les
crochets plus profondément dans la porte. Tirer le cadre
décoratif tout droit vers le bas pour immobiliser les crochets
dans la porte.

3. À l'aide d'un tournevis Phillips, fixer les plaques décoratives

sur la partie inférieure du cadre décoratif et de la porte - voir
l'illustration.

ACDB

A. Cadre décoratif
B. Porte
C. Plaques décoratives (2)
D. Vis à tête ronde (8)

Installation de la porte

IMPORTANT : Pour garantir un fonctionnement correct, graisser

la charnière supérieure, la cale d'espacement supérieure et la
rondelle avec de la vaseline.

1. À l'aide d'un tournevis Phillips et de trois vis, fixer la cale

d'espacement supérieure sur la porte.

2. Avec de la vaseline, graisser le trou de la cale d'espacement

inférieure et l'axe de charnière inférieure. Aligner la rondelle
avec le trou de la cale d'espacement inférieure.

A. Cale d'espacement supérieure

B. Ruban adhésif de masquage

5. Placer la rondelle sur la cale d'espacement supérieure et

aligner les trous. Graisser l'axe de charnière supérieure, la
cale d'espacement supérieure et la rondelle avec de la
vaseline. Insérer l'axe de charnière supérieure dans la
rondelle et la cale d'espacement supérieure.

6. À l'aide d'un tournevis Phillips et de trois vis, fixer la charnière

supérieure à la caisse - voir l'illustration.

A

F

A. Vis (3)
B. Charnière supérieure
C.Rondelle

D. Cale d'espacement supérieure

E. Porte
F. Cadre décoratif

7. Ôter le ruban adhésif de masquage de la porte.

31

Fermeture de la porte

Grille de la base

Fermeture de la porte

Le réfrigérateur pour boissons possède quatre pieds de réglage
de l'aplomb. Si le réfrigérateur pour boissons semble instable ou
si vous désirez que la porte se ferme plus facilement, régler
l'inclinaison de l'appareil en observant les instructions ci­dessous.

AVERTISSEMENT

Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

1. Brancher sur une prise à 3 alvéoles reliée à la terre.

AVERTISSEMENT

Dépose de la grille de la base

1. Ouvrir la porte du réfrigérateur pour boissons.

2. À l'aide d'un tournevis Phillips, ôter les deux vis. Pousser les

deux onglets vers le centre pour dégager la grille de la base
du réfrigérateur pour boissons.

BAA

A. Onglets
B. Vis

3. Retirer la grille de la base.

Réinstallation de la grille de la base

1. Ouvrir la porte du réfrigérateur pour boissons.

2. Positionner la grille de la base de façon à ce que les onglets

soient alignés et que la grille de la base s'emboîte. Réinstaller
les deux vis. Serrer les vis.

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et
installer le réfrigérateur pour boissoons.

Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.

2. Déplacer le réfrigérateur pour boissons à sa position finale.

3. Tourner les pieds de réglage de l'aplomb vers la droite pour

abaisser le réfrigérateur pour boissons ou tourner les pieds
de réglage de l'aplomb vers la gauche pour le soulever. Il
peut être nécessaire de tourner les pieds de réglage de
l'aplomb plusieurs fois pour ajuster l'inclinaison du
réfrigérateur pour boissons.

REMARQUE : Si une autre personne pousse le haut du
réfrigérateur pour boissons, le poids devient moins lourd sur
les pieds de réglage de l'aplomb, ce qui rend plus facile
l'ajustement des pieds de réglage de l'aplomb.

4. Ouvrir la porte et s'assurer qu'elle ferme comme vous le

désirez. Sinon, incliner le réfrigérateur pour boissons un peu
plus vers l'arrière en tournant les deux vis de réglage de
l'aplomb avant vers la droite. Plusieurs tours peuvent être
nécessaires et il convient de tourner les deux vis de réglage
de l'aplomb de façon égale.

UTILISATION DU

RÉFRIGÉRATEUR POUR

BOISSONS

Sons normaux

Il est possible que le réfrigérateur pour boissons neuf émette des
bruits que l'appareil précédent ne produisait pas. Comme ces
sons sont nouveaux, ils peuvent vous inquiéter. La plupart de ces
nouveaux sons sont normaux. Les sons peuvent vous sembler
plus forts avec des surfaces dures telles que le plancher et les
structures adjacentes. Les descriptions suivantes indiquent les
genres de sons et leur cause possible.

■ Votre réfrigérateur pour boissons est conçu pour fonctionner

de manière plus efficace afin de conserver vos aliments aux
températures désirées et de minimiser la consommation
d'énergie. Le compresseur et les ventilateurs à haute
efficacité peuvent faire fonctionner votre réfrigérateur pour
boissons plus longtemps que l'ancien. Il se peut également
que vous entendiez un bruit saccadé ou aigu provenant du
compresseur ou des ventilateurs qui s'ajustent pour
optimiser la performance.

■ Des vibrations sonores peuvent provenir de l'écoulement du

réfrigérant ou d'articles placés dans le réfrigérateur pour
boissons.

32

■ À la fin de chaque programme, vous pouvez entendre un

gargouillement attribuable au réfrigérant qui se trouve dans
votre réfrigérateur pour boissons.

■ Vous pouvez entendre l'écoulement de l'eau dans le plateau

de récupération lorsque le réfrigérateur pour boissons
dégivre.

■ Vous pouvez entendre des déclics lorsque le réfrigérateur

pour boissons se met en marche ou s'arrête.

Utilisation de la commande

Pour votre commodité, la commande du réfrigérateur pour
boissons est préréglée à l'usine. Lors de l'installation initiale du
réfrigérateur pour boissons, s'assurer que la commande est
encore préréglée au réglage moyen tel qu'illustré.

Grilles pour le remisage des

boissons et du vin

Pour enlever et réinstaller les grilles

1. Tirer la grille vers l'avant jusqu'à la butée. Enfoncer les

onglets pour dégager la grille. Continuer à tirer la grille vers
l'avant et la soulever pour la sortir de son support.

A

Ajustement des commandes

Les réglages moyens indiqués à la section précédente devraient
convenir pour une utilisation normale de l'appareil. La commande
est réglée correctement lorsque les boissons sont à la
température idéale.

S'il est nécessaire d'ajuster la température, attendre au moins
24 heures entre chaque ajustement puis vérifier de nouveau la
température.

Pour rendre le réfrigérateur pour boissons plus froid, ajuster la
commande au réglage plus élevé suivant. Pour rendre le
réfrigérateur pour boissons moins froid, ajuster la commande au
réglage plus bas suivant.

Délimiteur de température (affichage de la température)

Le délimiteur de température affiche les températures actuelles
(en Fahrenheit ou Celsius) pour les zones (compartiments)
supérieure, centrale et inférieure du réfrigérateur pour boissons.
Pour ajuster les réglages de température, voir “Ajustement des
commandes” plus tôt dans cette section.

Dimmer

Upper Middle

AB C DE

Lower

F

A

A. Onglets

2. Réinstaller la grille en l'insérant dans les supports et en la

faisant glisser vers l'arrière du réfrigérateur pour boissons.

Dépose et remise en place de la grille inférieure

1. Soulever la grille (à l’avant et à l’arrière) vers le haut et tirer

tout droit pour la retirer.

A. Variateur
B. Affichage de la zone supérieure

C. Affichage de la zone centrale

D. Affichage de la zone inférieure

E. Fahrenheit/Celsius

2. Replacer la grille en la poussant en ligne droite vers l’arrière

et au-dessus de la butée. Continuer de pousser la grille en
ligne droite vers l’arrière jusqu’à ce qu’elle soit en place.

33

Stockage dans le réfrigérateur pour boissons

REMARQUE : Pour un rangement optimal des boissons et du
vin, placer les vins blancs dans la partie supérieure du
réfrigérateur pour boissons, dans le casier à vin. Placer les vins
rouges dans la partie inférieure.

Stockage dans le réfrigérateur pour boissons

1. Débuter le stockage dans le réfrigérateur pour boissons par

le présentoir du bas.

2. En commençant par le côté gauche, placer la première

bouteille de vin sur le bas de la grille, le goulot de la bouteille
vers l'arrière du réfrigérateur pour boissons.

3. Placer la bouteille suivante à côté, le goulot de la bouteille

vers l'avant du réfrigérateur pour boissons.

4. Alterner ainsi jusqu'à ce que le présentoir soit plein.

5. Tirer la grille suivante vers l'avant.

6. En commençant par le côté gauche, placer la première

bouteille sur la grille, le goulot de la bouteille vers l'avant.

7. Placer la bouteille suivante sur la rangée qui suit, le goulot de

la bouteille vers l'arrière du réfrigérateur pour boissons.

8. Continuer d'alterner ainsi jusqu'à ce que la grille soit pleine.

9. Faire glisser la grille en place et continuer à stocker sur

chaque grille restante comme décrit ci-dessus.

10. Placer les jus de fruits, sodas ou autres boissons en

cannettes sur les tablettes en verre.

Éclairage du réfrigérateur pour boissons

Le réfrigérateur pour boissons comporte une lampe intérieure qui
s'allume chaque fois que la porte est ouverte. La lampe peut
aussi être allumée à tout moment en ouvrant la porte et en
appuyant sur le bouton extérieur situé à côté du bouton de
commande de la température, dans la grille de la base.

REMARQUE : La température du réfrigérateur pour boissons
augmente légèrement si la lumière est laissée allumée pendant
une période prolongée.

ENTRETIEN DU

RÉFRIGÉRATEUR POUR

BOISSONS

Nettoyage

AVERTISSEMENT

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.
Le non-respect de cette instruction peut causer un décès,

une explosion ou un incendie.

Nettoyer le réfrigérateur pour boissons environ une fois par mois
pour empêcher une accumulation d'odeurs. Essuyer les
renversements immédiatement.

Pour nettoyer le réfrigérateur pour boissons :

1. Débrancher le réfrigérateur pour boissons ou déconnecter la

source de courant électrique.

2. Retirer toutes les grilles et tablettes de l'intérieur du

réfrigérateur pour boissons.

3. Laver à la main, rincer et sécher les pièces amovibles et les

surfaces internes à fond. Utiliser une éponge propre ou un
linge doux et un détergent doux dans de l'eau tiède.

■ Pour protéger les pièces de la garniture en bois, ne pas

immerger complètement la grille dans l’eau lors du
lavage.

■ Ne pas utiliser de nettoyants forts ou abrasifs tels que les

nettoyants à vitre en atomiseurs, nettoyants à récurer,
liquides inflammables, cires nettoyantes, détergents
concentrés, eaux de Javel ou nettoyants contenant du
pétrole sur les pièces en plastique, les garnitures
intérieures et de portes ou les joints de portes. Ne pas
utiliser d'essuie-tout, tampons à récurer ou autres outils
de nettoyage abrasifs. Ces produits risquent d'égratigner
ou d'endommager les matériaux.

■ Pour aider à éliminer les odeurs, on peut laver les parois

intérieures avec un mélange d'eau tiède et de
bicarbonate de soude (2 c. à soupe pour 1 pinte [26 g
pour 0,95 L] d'eau).

34

4. Laver les surfaces extérieures en acier inoxydable et peintes

avec une éponge propre ou un linge doux et un détergent
doux dans de l'eau tiède. Ne pas utiliser de produits de
nettoyage forts ou abrasifs, ni de nettoyants à base de chlore.
Ces produits risquent d'égratigner ou d'endommager les
matériaux. Sécher parfaitement avec un linge doux. Pour
mieux protéger les surfaces métalliques extérieures peintes
contre les dommages, appliquer une cire pour appareil
électroménager (ou cire en pâte) avec un linge propre et
doux. Ne pas cirer les pièces en plastique.

REMARQUE : Pour que votre réfrigérateur pour boissons en
acier inoxydable conserve son aspect neuf et pour enlever les
petites égratignures ou marques, il est suggéré d'utiliser le
nettoyant et poli pour acier inoxydable approuvé par le
fabricant. Pour commander le nettoyant, voir “Accessoires”.

IMPORTANT : Ce nettoyant doit être utilisé sur les pièces en
acier inoxydable uniquement!

Veiller à ce que le nettoyant et poli pour acier inoxydable
n'entre pas en contact avec les pièces de plastique telles que
garnitures, couvercles de distributeurs ou joints de porte. En
cas de contact accidentel, nettoyer la pièce de plastique
avec une éponge et un détergent doux et de l'eau tiède.
Sécher parfaitement avec un linge doux.

5. Réinstaller les grilles et tablettes.

6. Nettoyer régulièrement les serpentins du condenseur. Ils sont

situés derrière la grille de la base. Il se peut que les serpentins
aient besoin d'être nettoyés tous les deux mois. Ce nettoyage
peut aider à économiser de l'énergie.

■ Retirer la grille de la base. Voir “Grille de la base”.

■ Employer un aspirateur avec un accessoire long pour

nettoyer les serpentins du condenseur lorsqu'ils sont
sales ou poussiéreux.

■ Réinstaller la grille de la base.

7. Brancher le réfrigérateur pour boissons ou reconnecter la

source de courant électrique.

Changement de l'ampoule d'éclairage

REMARQUE : Toutes les ampoules pour appareils ménagers ne
conviendront pas à votre réfrigérateur pour boissons. S'assurer
de faire le remplacement par une ampoule de grosseur, de forme
et de puissance semblables.

Changement de l'ampoule :

1. Débrancher le réfrigérateur pour boissons ou déconnecter la

source de courant électrique.

2. À l'aide d'un tournevis Phillips, ôter la vis située à l'arrière du

protège-ampoule. Tirer le protège-ampoule vers l'arrière pour
retirer les onglets de l'appareil. Ôter le protège-ampoule.

B

A

A. Protège-ampoule

B. Onglets

C. Vis

3. Remplacer l'ampoule.

4. Réinstaller le protège-ampoule en insérant les onglets.

Aligner les trous et insérer la vis. Serrer la vis.

5. Brancher le réfrigérateur pour boissons ou reconnecter la

source de courant électrique.

C

Précautions à prendre pour les vacances et

avant un déménagement

Vacances

Si vous choisissez d'arrêter le réfrigérateur pour boissons avant
de partir, suivre ces étapes.

1. Retirer toutes les bouteilles de vin du réfrigérateur pour

boissons.

2. Débrancher le réfrigérateur pour boissons

3. Nettoyer le réfrigérateur pour boissons. Voir “Nettoyage”.

4. À l'aide de ruban adhésif, placer un bloc de caoutchouc ou

de bois dans la partie supérieure de la porte de façon à ce
qu'elle soit suffisamment ouverte pour permettre l'entrée de
l'air à l'intérieur, afin d'éviter l'accumulation d'odeur ou de
moisissure.

Déménagement

En cas de déplacement du réfrigérateur pour boissons dans une
nouvelle habitation, suivre ces étapes pour préparer le
déménagement.

1. Retirer toutes les bouteilles de vin du réfrigérateur pour

boissons.

2. Débrancher le réfrigérateur pour boissons

3. Nettoyer, essuyer et sécher à fond.

4. Retirer toutes les pièces amovibles, bien les envelopper et les

attacher ensemble avec du ruban adhésif pour qu'elles ne
bougent ni ne s'entrechoquent durant le déménagement.

5. Fermer les portes à l'aide de ruban adhésif et fixer le cordon

d'alimentation à la caisse du réfrigérateur pour boissons.

Lorsque vous arriverez à votre nouvelle habitation, remettre tout
en place et consulter la section “Instructions d'installation” pour
les instructions de préparation.

35

DÉPANNAGE

Essayer les solutions suggérées ici d'abord afin d'éviter le coût d'une visite de service non nécessaire.

Le réfrigérateur pour boissons ne fonctionne pas

AVERTISSEMENT

Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

■ Le cordon d'alimentation est-il débranché? Brancher sur

une prise à 3 alvéoles reliée à la terre.

■ Un fusible est-il grillé ou le disjoncteur s'est-il déclenché?

Remplacer le fusible ou réenclencher le disjoncteur.

■ La commande du réfrigérateur pour boissons est-elle

réglée à la position OFF (arrêt)? Voir “Utilisation de la
commande”.

Les ampoules ne fonctionnent pas

■ Une ampoule est-elle desserrée dans la douille?

Débrancher le réfrigérateur pour boissons ou déconnecter la
source de courant électrique. Enlever délicatement l'ampoule
et la réinsérer. Brancher le réfrigérateur pour boissons ou
reconnecter la source de courant électrique.

■ Une ampoule est-elle grillée? La remplacer par une

ampoule pour appareils ménagers de la même taille, forme et
puissance. Voir “Changement de l'ampoule d'éclairage”.

Le bac de dégivrage contient de l'eau

■ Le réfrigérateur pour boissons dégivre-t-il? L'eau

s'évaporera. Il est normal que l'eau dégoutte dans le bac de
dégivrage.

■ Y a-t-il plus d'humidité que d'habitude? Prévoir que l'eau

dans le plat de dégivrage prenne plus de temps à s'évaporer.
Ceci est normal quand il fait chaud ou humide.

Le moteur semble fonctionner excessivement

■ La température ambiante est-elle plus élevée que

d'habitude? Prévoir que le moteur fonctionne plus
longtemps dans des conditions de chaleur. Pour des
températures normales, prévoir que le moteur fonctionne à
peu près 40 % à 80 % du temps. Dans des conditions plus
chaudes, prévoir un fonctionnement encore plus fréquent.

■ La porte est-elle ouverte fréquemment? Prévoir que le

moteur fonctionne plus longtemps dans ce cas. Afin de
conserver l'énergie, essayer de sortir du réfrigérateur pour
boissons tout ce dont vous avez besoin en une fois, placer
les bouteilles de vin avec l'étiquette orientée vers le haut de
sorte qu'elles soient faciles à trouver et fermer la porte dès
que le vin a été retiré.

■ Le réglage est-il correct pour les conditions existantes?

Voir “Utilisation de la commande”.

■ La porte est-elle bien fermée? Bien fermer la porte. Si elle

ne ferme pas complètement, voir “La porte ne ferme pas
complètement” plus loin dans cette section.

■ Les serpentins du condenseur sont-ils sales? Cette

situation empêche le transfert de l'air et fait travailler
davantage le moteur. Nettoyer les serpentins du condenseur.
Voir “Nettoyage”.

36

La température est trop élevée

■ La porte est-elle ouverte fréquemment? Savoir que le

réfrigérateur pour boissons se réchauffera dans ce cas. Afin
de garder l'appareil froid, essayer de sortir du réfrigérateur
pour boissons tout ce dont vous avez besoin en une fois,
placer les bouteilles de vin avec l'étiquette orientée vers le
haut de sorte qu'elles soient faciles à trouver et fermer la
porte dès que le vin a été retiré.

■ Le réglage est-il correct pour les conditions existantes?

Voir “Utilisation de la commande”.

■ La grille de la base est-elle obstruée? Pour le meilleur

rendement, ne pas installer le réfrigérateur pour boissons
derrière une porte d'armoire ni obstruer la grille de la base.

Il existe une accumulation d'humidité à l'intérieur

■ La porte est-elle ouverte fréquemment? Pour éviter une

accumulation d'humidité, essayer de sortir du réfrigérateur
pour boissons tout ce dont vous avez besoin en une fois,
placer les bouteilles de vin avec l'étiquette orientée vers le
haut de sorte qu'elles soient faciles à trouver et fermer la
porte dès que le vin a été retiré. Lorsque la porte est ouverte,
l'humidité de l'air extérieur pénètre dans le réfrigérateur pour
boissons. Plus la porte est ouverte, plus l'humidité
s'accumule rapidement, surtout lorsque la pièce est très
humide.

■ La pièce est-elle humide? Il est normal que de l'humidité

s'accumule à l'intérieur du réfrigérateur pour boissons
lorsque l'air est humide.

■ Le réglage est-il correct pour les conditions existantes?

Voir “Utilisation de la commande”.

La porte est difficile à ouvrir

AVERTISSEMENT

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.
Le non-respect de cette instruction peut causer un décès,

une explosion ou un incendie.

■ Le joint colle-t-il ou est-il sale? Nettoyer le joint et la

surface qu'il touche. Frotter en appliquant une fine couche de
paraffine sur le joint après le nettoyage.

La porte ne ferme pas complètement

■ Les grilles ou tablettes sont-elles bien en place? Remettre

les grilles et tablettes en bonne position. Voir “Utilisation du
réfrigérateur pour boissons ” pour plus de renseignements.

AVERTISSEMENT

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.
Le non-respect de cette instruction peut causer un décès,

une explosion ou un incendie.

■ Le joint colle-t-il? Nettoyer le joint et la surface qu'il touche.

Frotter en appliquant une fine couche de paraffine sur le joint
après le nettoyage.

37

ASSISTANCE OU SERVICE

Avant de faire un appel pour assistance ou service, veuillez
vérifier “Dépannage”. Cette vérification peut vous faire
économiser le coût d'une visite de service. Si vous avez encore
besoin d'aide, suivez les instructions ci-dessous.

Lors d'un appel, veuillez connaître la date d'achat et les numéros
de modèle et de série complets de votre appareil. Ces
renseignements nous aideront à mieux répondre à votre
demande.

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de rechange,
nous vous recommandons d'utiliser seulement les pièces de
rechange spécifiées par l'usine. Les pièces de rechange
spécifiées par l'usine conviendront bien et fonctionneront bien
parce qu'elles sont fabriquées selon les mêmes spécifications
précises utilisées pour fabriquer chaque nouvel appareil
KITCHENAID

Pour savoir où trouver des pièces de rechange spécifiées par
l'usine dans votre région, nous appeler ou contacter le centre de
service désigné le plus proche.

Téléphoner au Centre pour l'eXpérience de la clientèle de
KitchenAid sans frais : 1-800-422-1230.

Nos consultants fournissent de l'assistance pour :

■ Caractéristiques et spécifications de notre gamme complète

d'appareils ménagers.

■ Renseignements d'installation.

■ Procédés d'utilisation et d'entretien.

■ Vente d'accessoires et de pièces de rechange.

■ Assistance spécialisée au client (langue espagnole,

malentendants, malvoyants, etc.).

■ Les références aux concessionnaires, compagnies de service

de réparation et distributeurs de pièces de rechange locaux.
Les techniciens de service désignés par KitchenAid sont
formés pour remplir la garantie des produits et fournir un
service après garantie partout aux États-Unis.

Pour localiser la compagnie de service désignée par KitchenAid
dans votre région, vous pouvez également consulter les Pages
jaunes.

®

.

Aux États-Unis

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez écrire à
KitchenAid en soumettant toute question ou problème à :

KitchenAid Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692

Dans votre correspondance, veuillez indiquer un numéro de
téléphone où l'on peut vous joindre dans la journée.

Au Canada

Téléphoner sans frais au Centre d'interaction avec la clientèle de
KitchenAid Canada au : 1-800-807-6777.

Nos consultants fournissent de l'assistance pour :

■ Caractéristiques et spécifications de notre gamme complète

d'appareils ménagers.

■ Procédés d'utilisation et d'entretien.

■ Vente d'accessoires et de pièces de rechange.

■ Les références aux concessionnaires, compagnies de service

de réparation et distributeurs de pièces de rechange locaux.
Les techniciens de service désignés par KitchenAid Canada
sont formés pour remplir la garantie des produits et fournir un
service après la garantie, partout au Canada.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez écrire à
KitchenAid Canada en soumettant toute question
ou problème à :

KitchenAid Canada
Centre d'interaction avec la clientèle
1901 Minnesota Court
Mississauga, Ontario L5N 3A7

Dans votre correspondance, veuillez indiquer un numéro de
téléphone où l'on peut vous joindre dans la journée.

Accessoires

Pour commander des accessoires, composer le 1-800-442-9991
et demander le numéro de pièce approprié ci-dessous ou
contacter votre marchand autorisé KitchenAid. Au Canada,
composer le 1-800-807-6777.

Nettoyant et poli pour acier inoxydable

Commander la pièce n° 4396095

38

GARANTIE DU RÉFRIGÉRATEUR KITCHENAID®

GARANTIE LIMITÉE DE UN AN

Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions
jointes à ou fournies avec le produit, KitchenAid ou KitchenAid Canada (ci-après désignées “KitchenAid”) paiera pour les pièces
spécifiées par l'usine et la main-d'œuvre pour corriger les vices de matériaux ou de fabrication. Le service doit être fourni par une
compagnie de service désignée par KitchenAid.

GARANTIE LIMITÉE DE LA DEUXIÈME À LA CINQUIÈME ANNÉE INCLUSIVEMENT SUR LA DOUBLURE DE

De la deuxième à la cinquième année inclusivement à compter de la date d'achat, lorsque ce réfrigérateur est utilisé et entretenu
conformément aux instructions jointes à ou fournies avec le produit, KitchenAid paiera pour le remplacement ou la réparation de la
doublure de la cavité du réfrigérateur/congélateur (frais de main-d'œuvre inclus) si la pièce se fissure à cause de vices de matériaux ou
de fabrication. De même, de la deuxième à la cinquième année inclusivement à partir de la date d'achat, KitchenAid paiera pour les
pièces spécifiées par l'usine et la main-d'œuvre pour corriger les vices de matériaux ou de fabrication dans le système de réfrigération
scellé. Il s'agit des pièces suivantes : compresseur, évaporateur, condenseur, séchoir et conduits de connexion. Le service doit être
fourni par une compagnie de service désignée par KitchenAid.

1. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser l'appareil,

remplacer ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.

2. Les visites de service pour réparer ou remplacer les ampoules électriques de l'appareil, les filtres à air ou les filtres à eau. Ces

pièces consomptibles ne sont pas couvertes par la garantie.

3. Les réparations lorsque le gros appareil ménager est utilisé à des fins autres que l'usage unifamilial normal.

4. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de produits non approuvés par
KitchenAid.

5. Toute perte d'aliments due à une défaillance du réfrigérateur ou du congélateur.

6. Le coût des pièces de rechange et de la main-d'œuvre pour les appareils utilisés hors des États-Unis ou du Canada.

7. Le ramassage et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.

8. Les réparations aux pièces ou systèmes résultant d'une modification non autorisée faite à l'appareil.

9. Les frais de voyage ou de transport pour le service d'un produit dans les régions éloignées.

10. La dépose et la réinstallation de votre appareil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé

conformément aux instructions d'installation fournies.

LA CAVITÉ ET LES PIÈCES DU SYSTÈME DE RÉFRIGÉRATION SCELLÉ (VOIR LISTE)

KITCHENAID NE PRENDRA PAS EN CHARGE

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA
RÉPARATION PRÉVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ
MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE
PAR LA LOI. KITCHENAID N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES
JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES
LIMITATIONS DE LA DURÉE DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER,
DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS
CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT
VARIER D'UNE JURIDICTION À UNE AUTRE.

À l'extérieur du Canada et des 50 États des États-Unis, cette garantie ne s'applique pas. Contacter votre marchand KitchenAid autorisé
pour déterminer si une autre garantie s'applique.

Si vous avez besoin de service, voir d'abord la section “Dépannage” du Guide d'utilisation et d'entretien. Après avoir vérifié la section
“Dépannage”, de l'aide supplémentaire peut être trouvée en vérifiant la section “Assistance ou service” ou en appelant KitchenAid. Aux
É.-U., composer le 1-800-422-1230. Au Canada, composer le 1-800-807-6777.

Conservez ce manuel et votre reçu de vente ensemble pour
référence ultérieure. Pour le service sous garantie, vous
devez présenter un document prouvant la date d'achat ou
d'installation.

Inscrivez les renseignements suivants au sujet de votre gros
appareil ménager pour mieux vous aider à obtenir assistance ou
service en cas de besoin. Vous devrez connaître le numéro de
modèle et le numéro de série au complet. Vous trouverez ces
renseignements sur la plaque signalétique située sur le produit.

Nom du marchand ______________________________________________

Adresse ________________________________________________________

Numéro de téléphone ___________________________________________

Numéro de modèle______________________________________________

Numéro de série ________________________________________________

Date d’achat____________________________________________________

1/06

39

2300277

© 2006. All rights reserved.
Todos los derechos reservados.
Tous droits réservés.

® Registered Trademark/TM Trademark of KitchenAid, U.S.A., KitchenAid Canada licensee in Canada

® Marca Registrada/TM Marca de comercio de KitchenAid, U.S.A., usada en Canadá bajo licencia de KitchenAid Canada

® Marque déposée/TM Marque de commerce de KitchenAid, U.S.A., Emploi licencié par KitchenAid Canada au Canada

Printed in U.S.A.

Impreso en EE. UU.

Imprimé aux É.-U.

3/06
