KitchenAid Oven User Manual

Part No.8300561

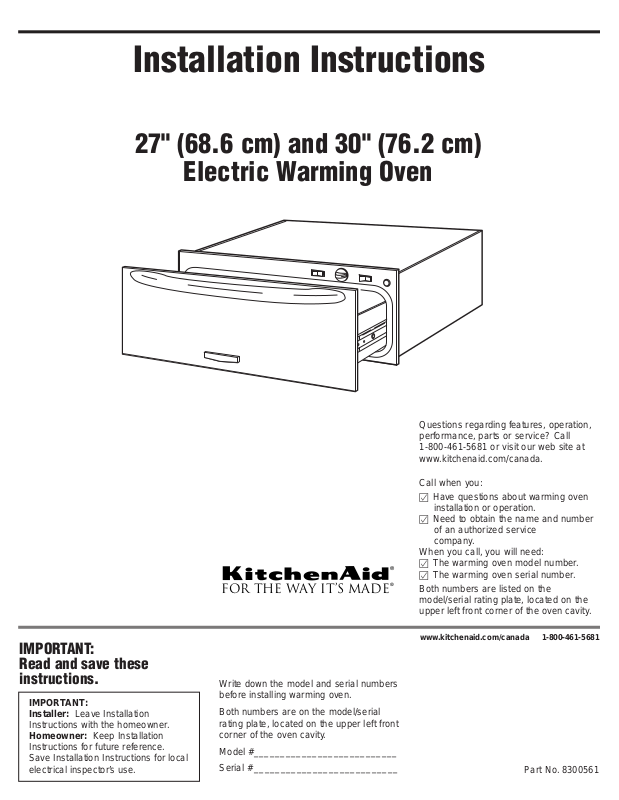

Installation Instructions

IMPORTANT:
Installer: Leave Installation

Instructions with the homeowner.
Homeowner: Keep Installation
Instructions for future reference.
Save Installation Instructions for local
electrical inspector’s use.

Write down the model and serial numbers
before installing warming oven.

Both numbers are on the model/serial
rating plate, located on the upper left front
corner of the oven cavity.

Model #___________________________
Serial # ___________________________

Questions regarding features, operation,
performance, parts or service? Call
1-800-461-5681 or visit our web site at
www.kitchenaid.com/canada.

IMPORTANT:
Read and save these
instructions.

27" (68.6 cm) and 30" (76.2 cm)

Electric Warming Oven

Call when you:
 Have questions about warming oven

installation or operation.

 Need to obtain the name and number

of an authorized service
company.

When you call, you will need:

 The warming oven model number.
 The warming oven serial number.

Both numbers are listed on the
model/serial rating plate, located on the
upper left front corner of the oven cavity.

For the way it’s made

®

®

www.kitchenaid.com/canada 1-800-461-5681

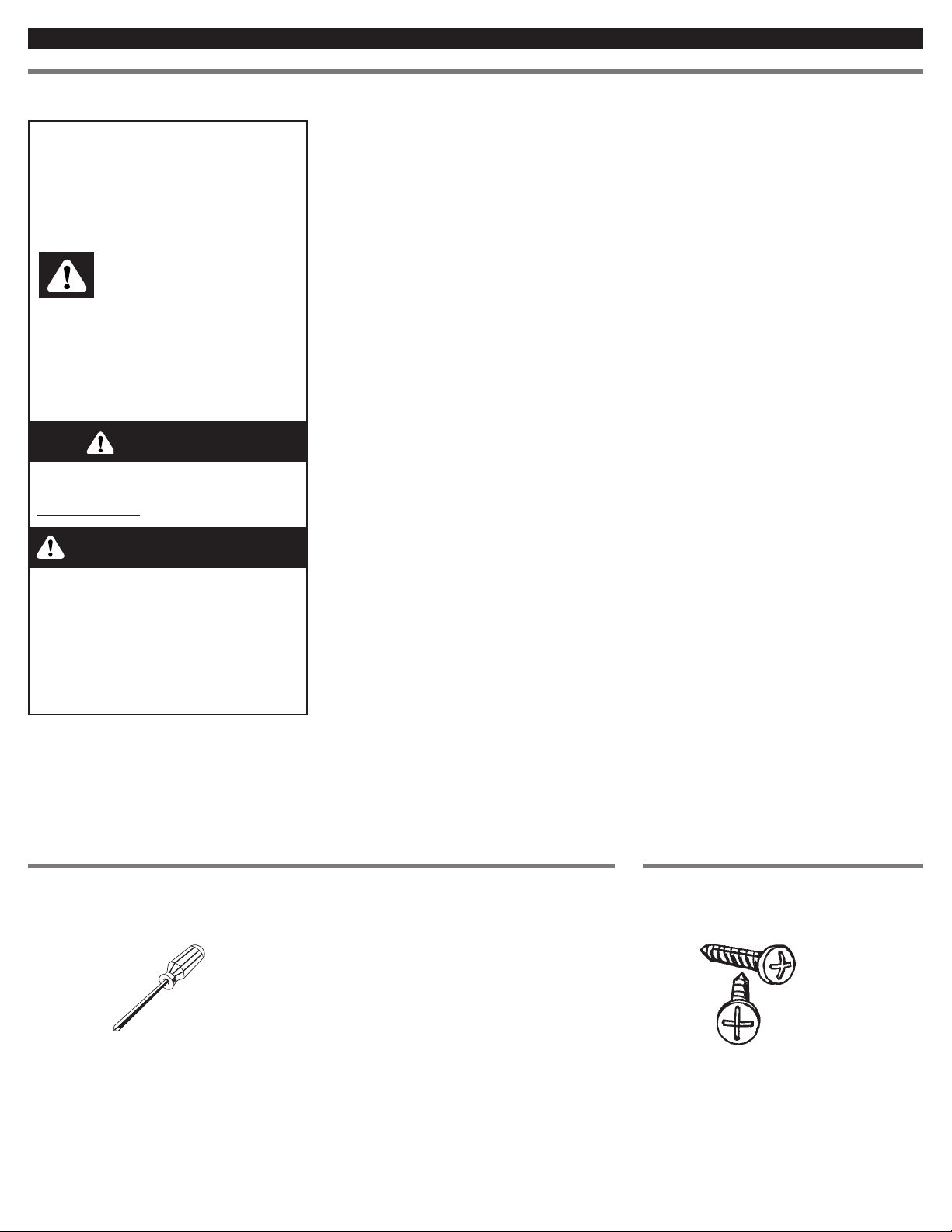

Before you start...

Tools needed for installation:

Parts supplied:

2

Important: Observe all governing
codes and ordinances.

Proper installation is your responsibility.
Have a qualified technician install this
oven.
Oven location should be away from
strong draft areas, such as windows,
doors and strong heating vents.

Cabinet opening dimensions that are
shown must be used. Given dimensions
provide minimum clearance.

Recessed installation area must provide
complete enclosure around the recessed
portion of the oven.

Electrical ground is required. See
“Electrical requirements.”

Electrical supply outlet should be
located in the rear wall on the lower right
side of the cutout or in an adjacent
cabinet.The outlet must be recessed. If
the electrical outlet is located in an
adjacent cabinet, provide a 1-3/8" dia.
minimum power supply cord plug
clearance hole in the back of the cutout or
support surface.

Oven support surface MUST be solid,
level and flush with bottom of cabinet
cutout.

There is no provision to level the oven
after it has been installed. If the
installation is not level, the door may
slide open or not seal tightly allowing
heat to escape resulting in poor oven
performance.

Phillips

screwdriver

Copies of the standards listed may be obtained
from:

* National Fire Protection Association

One Batterymarch Park
Quincy, Massachusetts 02269

** Canadian Electrical Association

178 Rexdale Boulevard
Etobicoke (Toronto), Ontario M9W 1R3

It is the customer’s responsibility:
To contact a qualified electrical installer.
To assure that the electrical installation is

adequate and in conformance with
National Electrical Code, ANSI/NFPA 70
— latest edition*, or CSA Standards
C22.1-94, Canadian Electrical Code, Part 1
and C22 No. 0-M91 — latest edition** and
all local codes and ordinances.

2 screws

You can be killed or seriously
injured if you don’t follow
instructions.

D ANGER

Your safety and the safety of
others are very important.

We have provided many important
safety messages in this manual and
on your appliance.Always read and
obey all safety messages.

All safety messages will tell you
what the potential hazard is, tell you
how to reduce the chance of injury,
and tell you what can happen if the
instructions are not followed.

You can be killed or seriously
injured if you don’t immediatel

y

follow instructions.

WARNING

This is the safety alert
symbol.

This symbol alerts you to
potential hazards that can kill or hurt
you and others.

All safety messages will follow the
safety alert symbol and either the
word “DANGER” or “WARNING”.
These words mean:

3

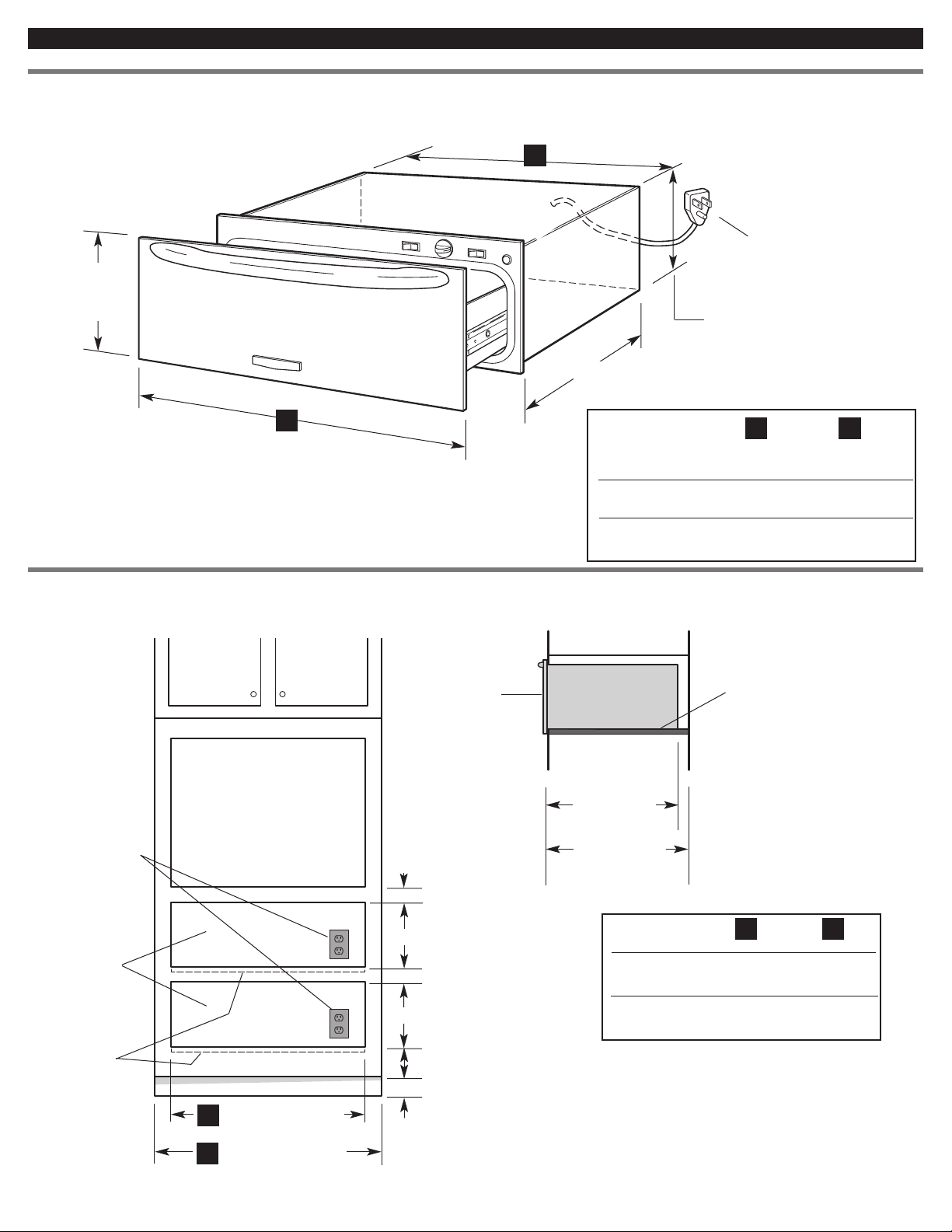

Product Dimensions

Cutout Dimensions

22-3/4" (62.6 cm)

max.

recessed depth

A

10-1/4"
(26 po)
overall

height

B

Overall Recessed

Oven Size Width Width

27" 26-3/4" 25-1/4"

(68.6 cm) (67.9 cm) (64.1 cm)

30" 29-3/4" 28-1/4"

(76.2 cm) (75.6 cm) (71.8 cm)

BA

Warming

oven front

22-3/4"

(57.8 cm)

recessed

oven depth

24" (61 cm)
min. cutout

depth

Support surface must
be solid, level, and
flush with bottom of
cabinet cutout.

3 ft. (91.4 cm) long power
supply cord located on
the back, upper right
hand side of oven.

Single oven

cutout

Warming

oven cutouts

120-volt
grounded outlet
(or located in
adjacent cabinet)

Toe kick

cutout width

A

min. cabinet width

B

Oven Size

27" 25-1/2" 27"

(68.6 cm) 64.8 cm) (68.6 cm)

30" 28-1/2" 30"

(76.2 cm) (72.4 cm) (76.2 cm)

BA

Support

surface

2-1/2" (6.4 cm) min.

2-1/2" (6.4 cm) min.

4" (10.2 cm)

9-1/8" (23.2 cm)

9-1/8" (23.2 cm)

Recommended 4-1/4" (10.8 cm)
Minimum 1" (2.5 cm)

Warming oven can be installed as a
single or double installation or
installed under a single oven.Two
warming ovens under a single oven
are shown.

9" (22.9 cm)

recessed height

4

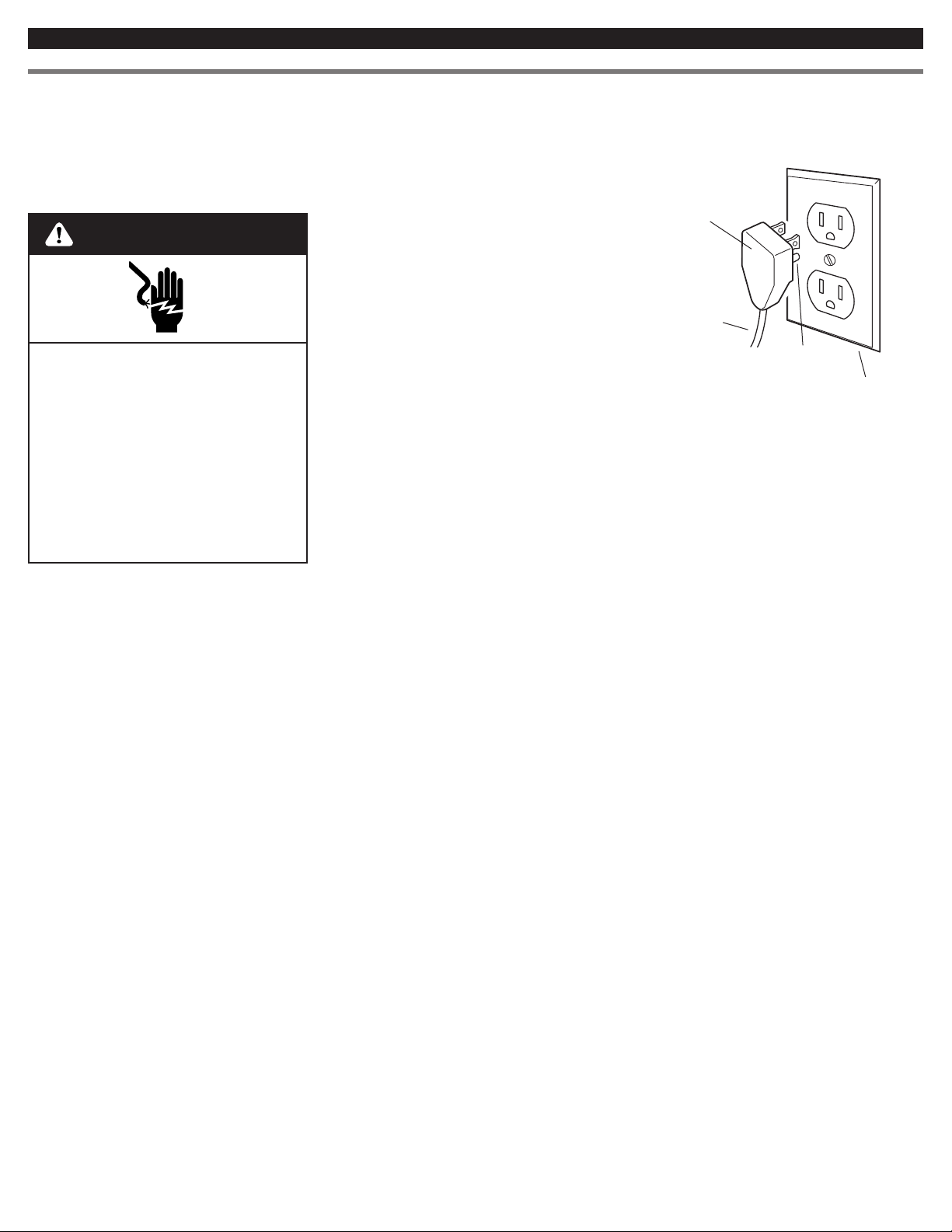

Electrical requirements

Electrical Shock Hazard
Plug into a grounded 3-prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can

result in death, fire, or electrical shock.

Important: Observe all governing
codes and ordinances.

It is the customer's responsibility:
To contact a qualified electrical

installer.
To assure that the electrical

installation is adequate and in
conformance with National Electrical
Code, ANSI/NFPA 70 — latest edition*
or CSA Standards C22.1-94, Canadian
Electrical Code, Part 1 and C22 No. 0-M91
— latest edition**

, and all local codes

and ordinances.
You must have:



120-volt, 60Hz, AC-only, 15- or 20-

amp., fused electrical supply.



outlet located in the cabinet as close

as possible to the warming oven.

We recommend:



a time-delay fuse or circuit breaker.



a separate circuit serving this

appliance only.

If codes permit and a separate ground
wire is used, it is recommended that a
qualified electrician determine that the
ground path is adequate.

3-prong

ground plug

power supply

cord

ground prong

3-prong

ground-type

outlet

For your personal safety, this appliance
must be grounded.This appliance is
equipped with a power supply cord
having 3-prong ground plug.To minimize
possible shock hazard, the cord must be
plugged into a mating 3-prong ground­type outlet, grounded in accordance with
local codes and ordinances. See
Figure 1. If a mating outlet is not
available, it is the personal responsibility
and obligation of the customer to have a
properly grounded 3-prong outlet installed
by a qualified electrician.

Warning — Improper connection of the
equipment-grounding conductor can
result in a risk of electric shock. Check
with a qualified electrician or serviceman
if you are in doubt as to whether the
appliance is properly grounded. Do not
modify the plug provided with the
appliance - if it will not fit the outlet, have
a proper outlet installed by a qualified
electrician.

Figure 1

WARNING

Copies of the standards listed may be obtained
from:

* National Fire Protection Association

One Batterymarch Park
Quincy, Massachusetts 02269

** Canadian Electrical Association

178 Rexdale Boulevard
Etobicoke (Toronto), Ontario M9W 1R3

5

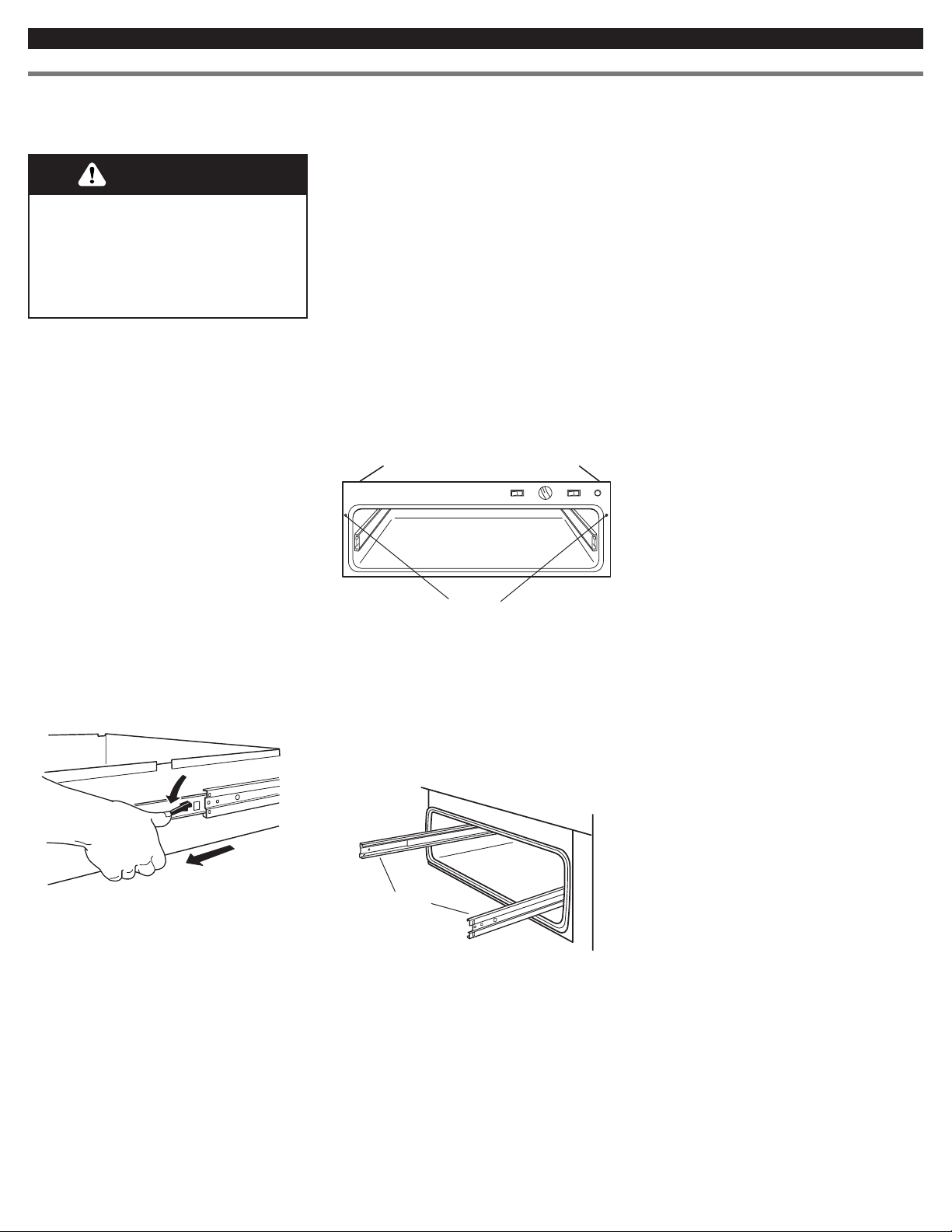

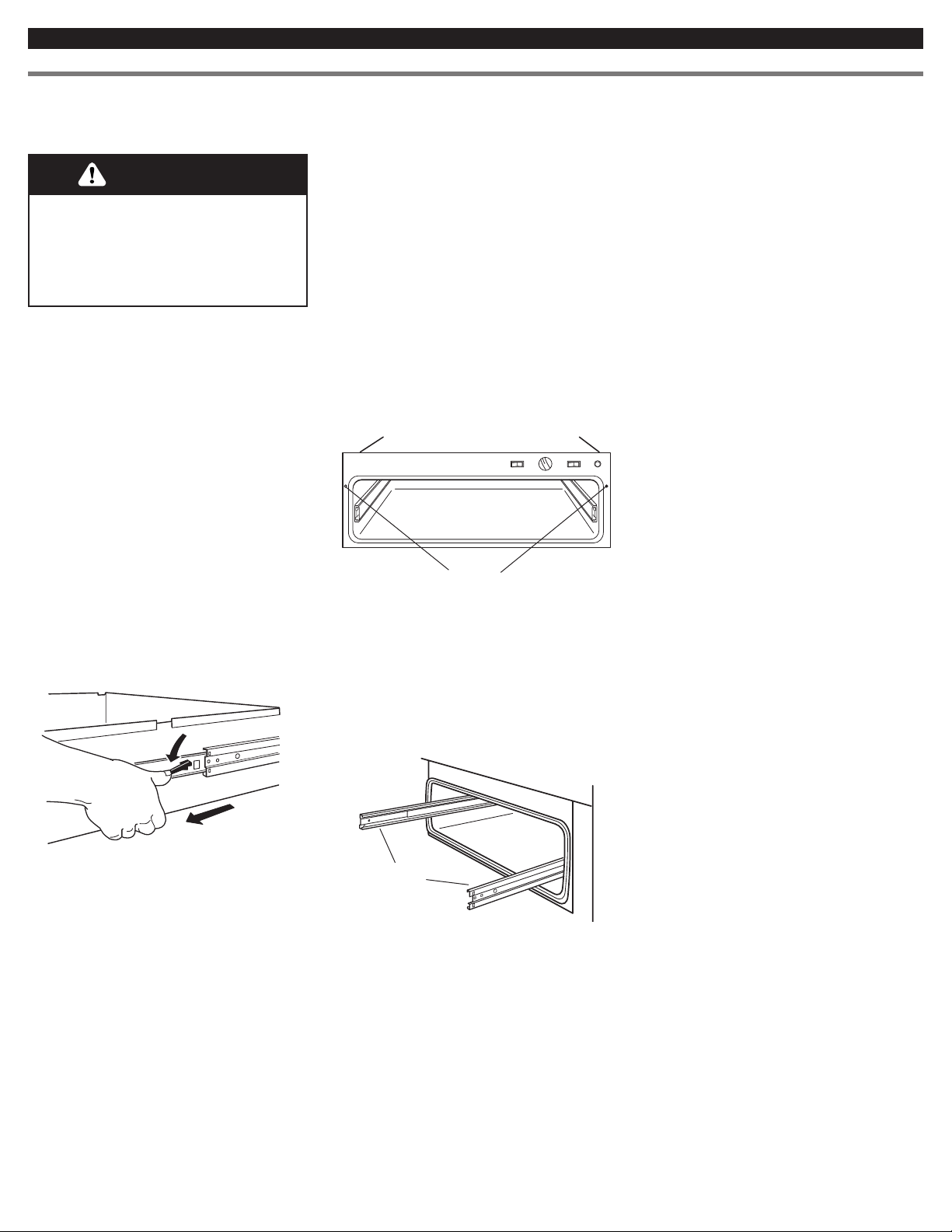

Installation

1. Turn power supply off. Move oven

close to final position.

• Remove and discard shipping materials,
tape and protective film from the oven.

• Remove and set aside racks and other
parts from inside oven.

Important: Use both hands to remove oven
drawer .

Do Not use handle or drawer slides for
lifting.

Excessive Weight Hazard

Use two or more people to move and
install oven.

Failure to do so can result in back or
other injury.

WARNING

2. Remove the drawer:

• Pull drawer to its full open position.

• Press tab down on right and lift tab
upward on left, then slide drawer out
about 1 inch.

• Carefully remove the drawer from the
slides holding on to the sides, not the
drawer front.

• Set drawer aside on protected surface.

3. Carefully suppor t the oven in front

of the cutout. Make sure the power to the
outlet is turned off and that the warming
oven power switch is set to the "OFF"
position.

• Plug the power supply cord into the
grounded outlet.

• Slide the oven into the cutout.

• Carefully push against the seal area of
the oven front frame and slide the oven
completely into the cabinet until the
front frame is positioned flush against
the cabinet face.

4. Use two (2) screws provided to

secure the warming oven frame to the
cabinet.

2 screws

5. Replace the drawer:

• Align the drawer guides with the
receiving slides.

• Push drawer in completely. Gently open
and close drawer to ensure it is seated
properly on the slides.

receiving slides

6. Refer to the "Use and Care

Guide," turn the oven on and check the
oven's operation.

6

If you need
assistance:

If you have questions about operating,
cleaning or maintaining your oven:



Refer to Use and Care Guide.



Call the Consumer Assistance Center:
Check your Use and Care Guide for a
toll-free number to call or call the
dealer from whom you purchased this
appliance.The dealer is listed in the
Yellow Pages of your phone directory
under “Appliances — Household —
Major — Service and Repair.”

If you need
service:

Maintain the quality built into your oven by
calling an authorized service company.

To obtain the name and number of an
authorized service company:



Contact the dealer from whom you
purchased your oven;or



Look in the Yellow Pages of your
telephone directory under “Appliances
— Household — Major — Service and
Repair” for an authorized service
company; or



Call the Consumer Assistance Center.
The toll-free number is listed in your
Use and Care Guide.

When you call, you will need:



The oven model number.



The oven serial number.

Both numbers are listed on the
model/serial rating plate, located on the
upper left front of the oven cavity.

If warming oven
does not operate:



Check that the circuit breaker is not

tripped or the house fuse blown.



Check that the power supply cord is

plugged into the outlet.

For the way it’s made

®

®

BIEN PENSÉ, BIEN FABRIQUÉ

®

N° de pièce 8300561

Instructions d’installation

IMPORTANT:
Installateur : Remettre les instructions

d’installation au propriétaire.
Propriétaire : Conserver les instructions
d’installation pour consultation ultérieure.
Conserver ces instructions d’installation
pour consultation par l’inspecteur local
des installations électriques.

Inscrire ci-dessous les numéros de
modèle et de série du chauffe-plats avant
de l’installer.

On trouve ces deux numéros sur la
plaque signalétique, dans l’angle
supérieur gauche avant de la cavité de
l’appareil.

N° de modèle______________________
N° de série________________________

Pour toute question concernant
caractéristiques, utilisation, performance
des appareils et pièces et service,
téléphoner au 1-800-461-5681 ou
consulter notre site Internet à
www.kitchenaid.com/canada.

IMPORTANT:
Lire et conserver
ces instructions

Chauffe-plats électrique –

68,6 cm (27 po) / 76,2 cm (30 po)

Contacter KitchenAid pour :
 Questions concernant l’installation ou

l’utilisation du chauffe-plats.

 Obtenir les coordonnées d’un

établissement de service agréé.

Lors de la communication, vous devrez
communiquer :

 Le numéro de modèle du chauffe-

plats.

 Le numéro de série du chauffe-plats.
On trouve ces deux numéros sur la

plaque signalétique, dans l’angle
supérieur gauche avant de la cavité de
l’appareil.

www.kitchenaid.com/canada 1-800-461-5681

Avant de commencer…

Outillage nécessaire pour l’installation :

Pièces fournies :

2

Important : Observer les dispositions
de tous les codes et règlements en
vigueur.

C’est au propriétaire qu’incombe la
responsabilité d’une installation
correcte. Demander à un technicien
qualifié d’effectuer l’installation de ce four.

Le four devrait toujours être installé à
un emplacement éloigné des sources de

courant d’air, comme fenêtre, porte ou
bouche de chauffage.

Respecter les dimensions indiquées
pour l’espace d’encastrement dans un
placard. Les dimensions indiquées
incluent les valeurs minimales des
dégagements de sécurité.

La cavité d’encastrement doit former
une enceinte fermée autour de la partie
encastrée du four.

Une liaison électrique à la terre est
nécessaire.Voir “Alimentation électrique”.

La prise de courant électrique devrait être
placée sur le mur arrière (dans l’angle
inférieur droit) ou dans un placard
adjacent. Il faut que la prise de courant
soit encastrée. Si la prise de courant est
placée dans un placard adjacent, percer
un trou d’au moins 1 3/8 po de diamètre
pour le passage de la fiche de
branchement et du cordon d’alimentation
dans la cloison de séparation.

La surface de support DOIT être ferme
et robuste, d’aplomb, et en affleurement
avec le fond de la cavité d’encastrement
dans le placard.

Tournevis
Phillips

On peut obtenir un exemplaire des normes
mentionnées à l’adresse suivante :

* National Fire Protection Association

One Batterymarch Park
Quincy, Massachusetts 02269

** Canadian Electrical Association

178 Rexdale Boulevard
Etobicoke (Toronto), Ontario M9W 1R3

2 vis

Votre sécurité et celle des autres est
très importante.

Nous donnons de nombreux messages de
sécurité importants dans ce manuel, et sur
votre appareil ménager. Assurez-vous de
toujours lire tous les messages de
sécurité et de vous y conformer.

Voici le symbole d’aler te de
sécurité.

Ce symbole d’alerte de sécurité
vous signale les dangers potentiels de
décès et de blessures graves à vous et à
d’autres.

Tous les messages de sécurité suivront le
symbole d’alerte de sécurité et le mot
«DANGER» ou «AVERTISSEMENT». Ces
mots signifient :

Risque possible de décès ou de
blessure grave si vous ne suivez pas
les instructions.

Tous les messages de sécurité vous diront
quel est le danger potentiel et vous disent
comment réduire le risque de blessure et
ce qui peut se produire en cas de non­respect des instructions.

D ANGER

Risque possible de décès ou de
blessure grave si vous ne suivez pas
immédiatement

les instructions.

AVERTISSEMENT

Il n’est pas possible d’ajuster l’aplomb
de l’appareil après son installation. Si
l’appareil n’est pas d’aplomb, le tiroir
peut s’ouvrir de lui-même ou ne pas se
fermer parfaitement, ce qui permettrait
à la chaleur de s’échapper et
susciterait une performance médiocre.

C’est à l’utilisateur du produit
qu’incombe la responsabilité de :

Contacter un électricien qualifié pour
l’installation.

S’assurer que l’installation électrique
est adéquate et conforme aux
dispositions du Code National de
l’électricité, ANSI/NFPA 70 — dernière
édition*

ou de la norme CSA C22.1-94 - du

Code canadien de l'électricité, 1

ère

partie

et C22 n° 0-M91 — dernière édition**

, et de
tous les codes et règlements locaux
en vigueur.

3

Dimensions du produit

Dimensions de la cavité d’encastrement

profondeur maximum

d’encastrement

62,6 cm (22 3/4 po)

A

hauteur

totale

26 cm

(10 1/4 po)

B

Dimensions Largeur Profondeur
du chauffe-plats totale d’encastrement

68,6 cm 67,9 cm 64,1 cm

(27 po) (26 3/4 po) (25 1/4 po)

76,2 cm 75,6 cm 71,8 cm

(30 po) (29 3/4 po) (28 1/4 po)

BA

Taille du
chauffe-plats

68,6 cm 64,8 cm 68,6 cm

(27 po) (25 1/2 po) (27 po)

76,2 cm 72,4 cm 76,2 cm

(30 po) (28 1/2 po) (30 po)

BA

Façade du

chauffe-plats

Profondeur

d’encastrement

57,8 cm

(22 3/4 po)

Profondeur totale

de la cavité

61 cm (24 po)

min.

La surface de
support doit être
solide, horizontale et
en affleurement avec
le bas de la cavité
d’encastrement.

cordon d’alimentation
de 91,4 cm (3 pi) –
raccordement,
en haut/côté droit de la
face arrière de l’appareil

Cavité du

four

Cavités
d’encastrement
pour chauffe-plats

Prise de courant
120 V reliée à la
terre (ou dans le
placard adjacent)

Plinthe

largeur d’encastrement

A

largeur min. du placard

B

Surface de
support

6,4 cm (2 1/2 po) min.

10,2 cm (4 po)

23,2 cm (9 1/8 po)

6,4 cm (2 1/2 po) min.

23,2 cm (9 1/8 po)

Recommandé : 10,8 cm (4 1/4 po)
Minimum 2,5 cm (1 po)

On peut installer un ou deux chauffe­plats, ou installer un chauffe-plats
sous un four indépendant.
L’illustration présente la configuration
pour deux chauffe-plats installés sous
un four indépendant.

hauteur
d’encastrement
22,9 cm (9 po)

4

Spécification de l’alimentation électrique

Risque de choc électrique

Brancher l’appareil sur une prise
de courant à 3 alvéoles reliée à la
terre.

Ne pas enlever la broche de liaison
à la terre.

Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions

peut causer un décès, un incendie
ou un choc électrique.

Important : Respecter les dispositions
de tous les codes et règlements en
vigueur.

C’est à l’utilisateur du produit
qu’incombe la responsabilité de :

Contacter un électricien qualifié pour
l’installation.

S’assurer que l’installation électrique
est adéquate et conforme aux
dispositions du Code national des
installations électriques, ANSI/NFPA 70
— dernière édition* ou du Code
canadien de l’électricité C22.1-94 et
C22 n° 0-M91 (ou dernière édition)**, et
de tous les codes et règlements
locaux en vigueur.

Il faut disposer de :



circuit d’alimentation 120 V CA / 60 Hz,

protégé par un fusible de 15 ou 20 A.



prise de courant dans le placard,
aussi proche que possible de
l’appareil.

Recommandation :



fusible temporisé ou disjoncteur.



alimentation de l’appareil par un
circuit indépendant.

Si on utilise un conducteur distinct de
liaison à la terre lorsque le code local
le permet, il est recommandé qu’un
électricien qualifié détermine que le
conducteur de liaison à la terre est
adéquat.

fiche de
branchement à 3
broches, pour
liaison à la terre

cordon

d’alimentation

broche de

liaison à la

terre

prise de courant

à 3 alvéoles,

reliée à la terre

Pour la sécurité des utilisateurs, il faut
que cet appareil soit relié à la terre. Cet
appareil comporte un cordon
d’alimentation doté d’une fiche de
branchement à trois broches, pour liaison
à la terre. Pour minimiser le risque de
choc électrique, il faut que le cordon
d’alimentation soit branché sur une prise
de courant à trois alvéoles, de
configuration correspondante, reliée à la
terre conformément aux dispositions des
codes et règlements locaux en vigueur.
Voir la figure 1. Si une pr ise de courant
de conformation adéquate n’est pas
disponible, c’est au propriétaire
qu’incombent l’obligation et la
responsabilité de faire installer une prise
de courant à trois alvéoles
convenablement reliée à la terre par un
électricien qualifié.

Avertissement – Le raccordement
incorrect de l’appareil au conducteur de
liaison à la terre peut susciter un risque
de choc électrique. En cas de doute
quant à la qualité de la liaison à la terre,
consulter un technicien ou électricien
qualifié. Ne pas modifier la fiche de
branchement fournie avec l’appareil – si
elle n’est pas compatible avec la prise de
courant, faire installer une prise de
courant adéquate par un électricien
qualifié.

Figure 1

AVERTISSEMENT

On peut obtenir un exemplaire des normes
mentionnées à l’adresse suivante :

* National Fire Protection Association

One Batterymarch Park
Quincy, Massachusetts 02269

** Canadian Electrical Association

178 Rexdale Boulevard
Etobicoke (Toronto), Ontario M9W 1R3

5

Installation

1. Interrompre l’alimentation

électrique. Placer le four à sa position
finale.

• Enlever et jeter les matériaux
d’emballage, rubans adhésifs et films de
protection.

• Retirer de l’intérieur du four et mettre de
côté les glissières et autres pièces.

Important : Utiliser les deux mains
pour retirer le tiroir.

Ne pas saisir le tiroir par la poignée ou
par les glissières pour le soulever.

Danger - Poids excessif

Deux personnes ou plus doivent
déplacer et installer l’appareil.

Le non-respect de cette instruction
peut causer des blessures au dos
ou autres blessures.

WARNING

2. Retirer le tiroir :

• Tirer le tiroir jusqu’à la position de
butée.

• Appuyer sur la manette du côté droit et
soulever la manette du côté gauche,
puis tirer encore le tiroir de 1 po.

• Dégager prudemment le tiroir des
glissières en le tenant par les côtés, et
pas par l’avant.

• Mettre le tiroir de côté sur une surface
protégée.

3. Soutenir prudemment l’appareil à

l’avant de la cavité d’encastrement.
Vérifier que l’alimentation électrique a été
interrompue et que le commutateur est à
la position d’arrêt (OFF).

• Brancher le cordon d’alimentation sur
une prise de courant reliée à la terre.

• Insérer l’appareil dans la cavité
d’encastrement.

• Pousser doucement contre la zone de
jonction à l’avant du cadre de l’appareil,
et faire glisser complètement l’appareil
dans le placard pour placer le cadre
avant en affleurement contre la façade
du placard.

4. Utiliser les deux (2) vis fournies

pour fixer le cadre de l’appareil sur le
placard.

2 vis

5. Installer le tiroir :

• Aligner les glissières du tiroir avec les
glissières internes.

• Enfoncer complètement le tiroir dans
l’appareil. Effectuer doucement
quelques manœuvres
d’ouverture/fermeture pour vérifier le
bon fonctionnement.

glissières

6. Consulter le « Guide d’utilisation

et d’entretien »; mettre le four en marche
et vérifier son fonctionnement.

6

Si une assistance
est nécessaire...

Pour toute question au sujet de
l’utilisation, du nettoyage ou de
l’entretien du four :



Consulter le Guide d’utilisation et

d’entretien.



Contacter le Centre d’assistance à la

clientèle; consulter le Guide
d’utilisation et d’entretien ou contacter
le concessionnaire chez qui l’appareil
a été acheté pour obtenir le numéro
d’appel (sans frais). On trouve les
coordonnées des concessionnaires
dans l’annuaire Pages jaunes local à
la rubrique “Appareils ménagers —
gros — service et réparation”.

Si une intervention
d’entretien est
nécessaire...

Contacter une entreprise de service
après-vente agréée pour préserver la
qualité incorporée à ce four.Pour obtenir
le nom et le numéro de téléphone d’une
entreprise de service agréée :



Contacter le concessionnaire chez qui

le four a été acheté; ou



Consulter l’annuaire Pages jaunes

local à la rubrique «Appareils
ménagers — gros — service et
réparation»; ou



Contacter le Centre d’assistance à la

clientèle. On trouve le numéro d’appel
(sans frais) du Centre dans le Guide
d’utilisation et d’entretien.

Lors de la prise de contact, vous devrez
communiquer l’information suivante :



Le numéro de modèle du four.



Le numéro de série du four.

On trouve ces deux numéros sur la
plaque signalétique, située sur la porte du
four ou sur le châssis du four.

Si l’appareil ne
fonctionne pas :



Déterminer si le circuit est

correctement alimenté (disjoncteur
ouvert, fusible grillé?)



Vérifier que le cordon d’alimentation

est correctement branché sur la prise
de courant.
