KitchenAid LI3ZFE/W10321799F, KXW9736YSS, KXW9748YSS Installation Instructions And Use & Care Manual

Page 1

36" AND 42" (91.4 CM AND 106.7 CM)

IMPORTANT: READ AND SAVE THESE INSTRUCTIONS. FOR RESIDENTIAL USE ONLY. IMPORTANT : LIRE ET CONSERVER CES INSTRUCTIONS. POUR UTILISATION RÉSIDENTIELLE UNIQUEMENT.

LI3ZFE/W10321799F

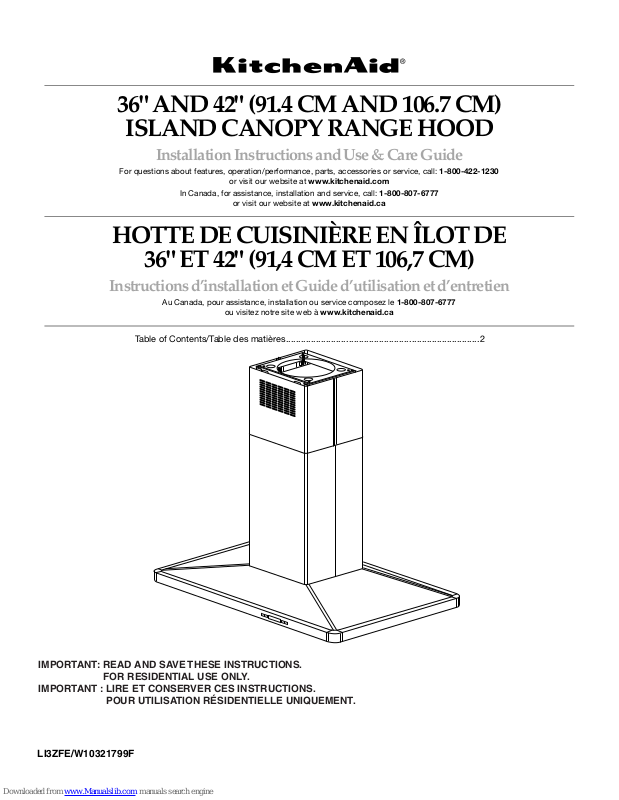

ISLAND CANOPY RANGE HOOD

Installation Instructions and Use & Care Guide

For questions about features, operation/performance, parts, accessories or service, call: 1-800-422-1230

or visit our website at www.kitchenaid.com

In Canada, for assistance, installation and service, call: 1-800-807-6777

or visit our website at www.kitchenaid.ca

HOTTE DE CUISINIÈRE EN ÎLOT DE

36" ET 42" (91,4 CM ET 106,7 CM)

Instructions d’installation et Guide d’utilisation et d’entretien

Au Canada, pour assistance, installation ou service composez le 1-800-807-6777

ou visitez notre site web à www.kitchenaid.ca

Table of Contents/Table des matières.............................................................................2

Page 2

TABLE OF CONTENTS

You can be killed or seriously injured if you don't immediately

You

can be killed or seriously injured if you don't

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

follow instructions.

instructions.

DANGER

WARNING

RANGE HOOD SAFETY .................................................................2

INSTALLATION REQUIREMENTS................................................3

Tools and Parts ............................................................................3

Location Requirements................................................................4

Venting Requirements..................................................................5

Electrical Requirements ...............................................................6

INSTALLATION INSTRUCTIONS..................................................6

Prepare Location..........................................................................6

Assemble and Install Range Hood ..............................................7

Make Electrical Connection .........................................................8

Install Duct Covers.......................................................................9

Complete Installation ...................................................................9

TABLE DES MATIÈRES

SÉCURITÉ DE LA HOTTE DE CUISINIÈRE ...............................15

EXIGENCES D’INSTALLATION...................................................17

Outils et pièces...........................................................................17

Exigences d’emplacement.........................................................17

Exigences concernant l’évacuation...........................................18

Spécifications électriques..........................................................19

INSTRUCTIONS D’INSTALLATION ............................................20

Préparation de l’emplacement...................................................20

Assemblage et installation de la hotte.......................................21

Raccordement électrique...........................................................22

Installation des cache-conduits.................................................23

Achever l’installation ..................................................................23

RANGE HOOD USE........................................................................9

Display........................................................................................10

Light............................................................................................10

Timer...........................................................................................10

Fan Speed ..................................................................................10

RANGE HOOD CARE ...................................................................11

Cleaning......................................................................................11

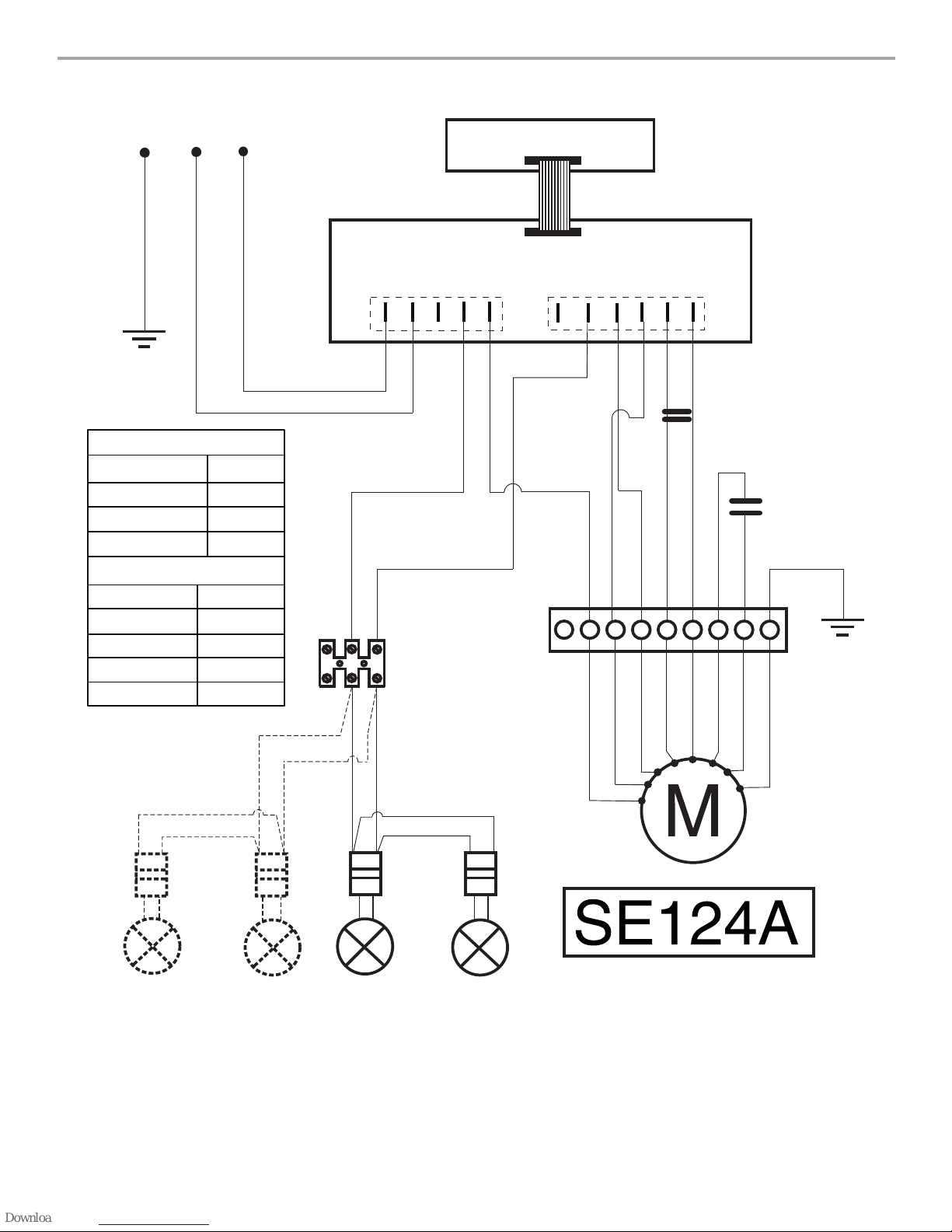

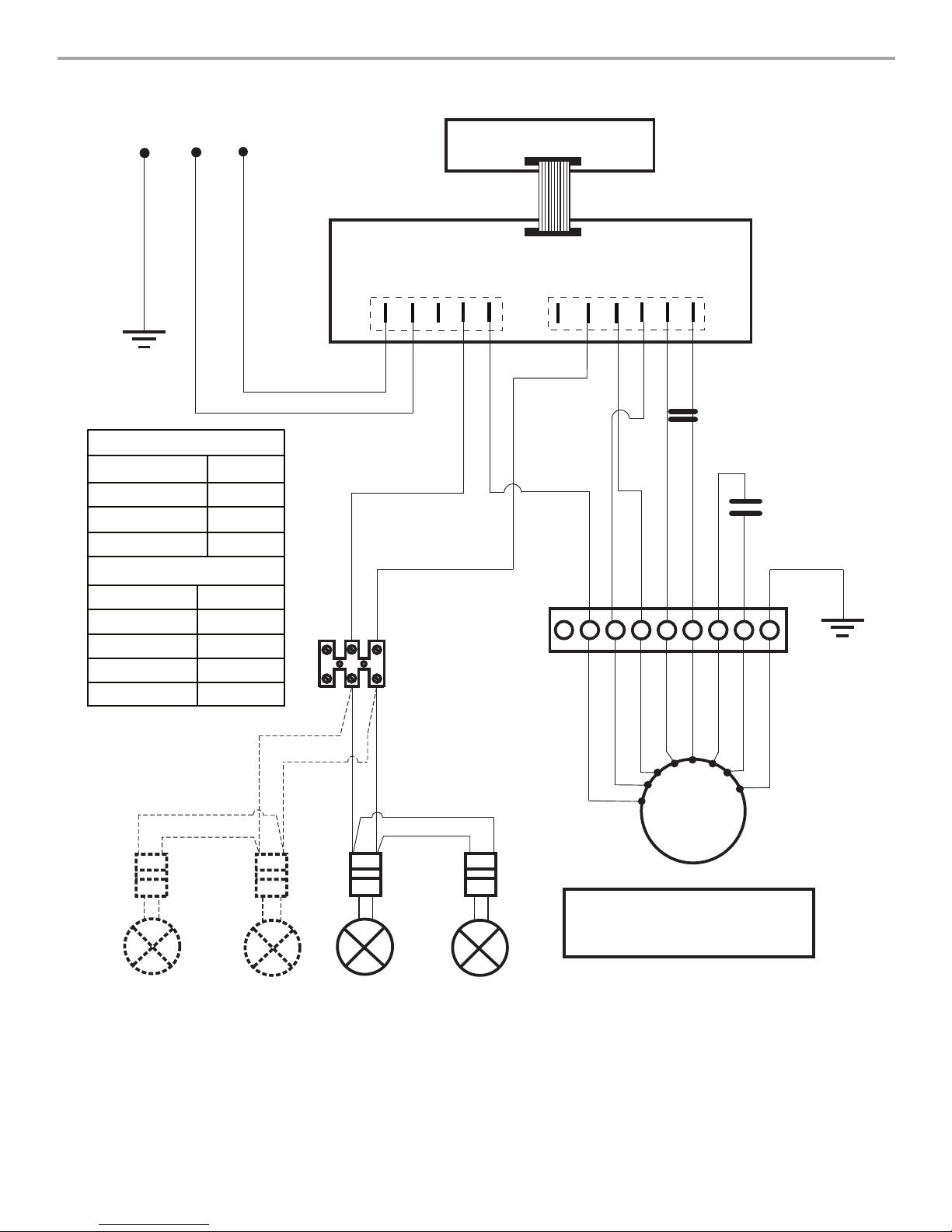

WIRING DIAGRAM ......................................................................12

ASSISTANCE OR SERVICE.........................................................13

In the U.S.A. ...............................................................................13

Accessories ................................................................................13

In Canada ...................................................................................13

WARRANTY ..................................................................................14

UTILISATION DE LA HOTTE .......................................................23

Affichage.....................................................................................24

Éclairage.....................................................................................24

Minuterie.....................................................................................24

Vitesse du ventilateur .................................................................24

ENTRETIEN DE LA HOTTE..........................................................25

Nettoyage ...................................................................................25

SCHÉMA DE CÂBLAGE ..............................................................26

ASSISTANCE OU SERVICE.........................................................27

Au Canada..................................................................................27

Accessoires ................................................................................27

GARANTIE.....................................................................................28

RANGE HOOD SAFETY

Page 3

IMPORTANT SAFETY INSTRUCTIONS

READ AND SAVE THESE INSTRUCTIONS

WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC

SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:

■ Use this unit only in the manner intended by the

manufacturer. If you have questions, contact the manufacturer.

■ Before servicing or cleaning the unit, switch power off at

service panel and lock the service disconnecting means to prevent power from being switched on accidentally. When the service disconnecting means cannot be locked, securely fasten a prominent warning device, such as a tag, to the service panel.

■ Installation work and electrical wiring must be done by

qualified person(s) in accordance with all applicable codes and standards, including fire-rated construction.

■ Do not operate any fan with a damaged cord or plug.

Discard fan or return to an authorized service facility for examination and/or repair.

■ Sufficient air is needed for proper combustion and

exhausting of gases through the flue (chimney) of fuel burning equipment to prevent backdrafting. Follow the heating equipment manufacturer's guideline and safety standards such as those published by the National Fire Protection Association (NFPA), the American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code authorities.

■ When cutting or drilling into wall or ceiling; do not damage

electrical wiring and other utilities.

■ Ducted fans must always be vented outdoors. CAUTION: For general ventilating use only. Do not use

to exhaust hazardous or explosive materials and vapors.

CAUTION: To reduce risk of fire and to properly exhaust

air, be sure to duct air outside - do not vent exhaust air into spaces within walls or ceilings, attics or into crawl spaces, or garages.

WARNING: TO REDUCE THE RISK OF FIRE, USE ONLY

METAL DUCTWORK.

WARNING: TO REDUCE THE RISK OF A RANGE TOP

GREASE FIRE:

■ Never leave surface units unattended at high settings.

Boilovers cause smoking and greasy spillovers that may ignite. Heat oils slowly on low or medium settings.

■ Always turn hood ON when cooking at high heat or when

flambeing food (i.e. Crepes Suzette, Cherries Jubilee, Peppercorn Beef Flambé).

■ Clean ventilating fans frequently. Grease should not be

allowed to accumulate on fan or filter.

■ Use proper pan size. Always use cookware appropriate for

the size of the surface element.

WARNING: TO REDUCE THE RISK OF INJURY TO

PERSONS IN THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE FOLLOWING:

■ SMOTHER FLAMES with a close fitting lid, cookie sheet, or

metal tray, then turn off the burner. BE CAREFUL TO PREVENT BURNS. If the flames do not go out immediately, EVACUATE AND CALL THE FIRE DEPARTMENT.

■ NEVER PICK UP A FLAMING PAN - you may be burned.

■ DO NOT USE WATER, including wet dishcloths or towels -

a violent steam explosion will result.

■ Use an extinguisher ONLY if:

– You know you have a class ABC extinguisher, and you

already know how to operate it.

– The fire is small and contained in the area where it

started. – The fire department is being called. – You can fight the fire with your back to an exit.

Based on "Kitchen Fire Safety Tips" published by NFPA.

■ WARNING: To reduce the risk of fire or electrical shock,

do not use this fan with any solid-state speed control device.

Gather the required tools and parts before starting installation. Read and follow the instructions provided with any tools listed here.

Tools Needed

■ Level

■ Drill with 1¼" (3.0 cm), ³⁄₈" (9.5 mm), ⁷⁄₆₄" (2.75 mm) and

¹⁄₈" (3.0 mm) drill bits

■ Pilot hole drill bits (determined by chimney support

attachment method)

■ Pencil

■ Wire stripper or utility knife

■ Tape measure or ruler

■ Pliers

■ Caulking gun and weatherproof caulking compound

INSTALLATION REQUIREMENTS

Tools and Parts

■ Vent clamps

■ Jigsaw or keyhole saw

■ Flat-blade screwdriver

■ Metal snips

■ Phillips screwdriver

Parts Needed

■ Home power supply cable

■ ½" (12.7 mm) UL listed or CSA approved strain reliefs (2)

■ UL listed wire connectors (3)

For Vented Installations, You Will Also Need:

■ 1 wall or roof cap

■ Metal vent system

Page 4

For Non-Vented (Recirculating) Installations, You Will Also

12¹⁄₄"

(31.0 cm)

13³⁄₁₆"

(33.5 cm)

*32¹⁄₂"

(82.6 cm)

min.

*46¹⁄₂"

(118.0 cm)

max.

**32¹⁄₂"

(82.6 cm)

min.

**52⁹⁄₁₆"

(133.5 cm)

max.

27" (68.6 cm)

36" (91.2 cm)

42" (106.4 cm)

C A

Need:

■ Recirculating Kit Part Number W10272061 for non-vented

(recirculating) installations only. See “Assistance or Service” section to order.

■ 6" (15.2 cm) round metal vent duct. Length required is

determined by ceiling height.

Parts Supplied

Remove parts from packages. Check that all parts are included.

■ Hood canopy assembly with ventilator and light bulbs

installed

■ Filter—installed in hood canopy

■ 4 x 8 mm screws (68)

■ 5 x 45 mm screws (4)

■ Mounting template

■ Vent covers (4)

■ Vent transition with backdraft damper installed

■ 2 - 3.5 x 9.5 mm mounting screws

■ 4 - Plastic vent clips

■ Upper horizontal support bracket

■ Horizontal support

■ 8 - Vertical supports

■ 2 - Vent cover supports

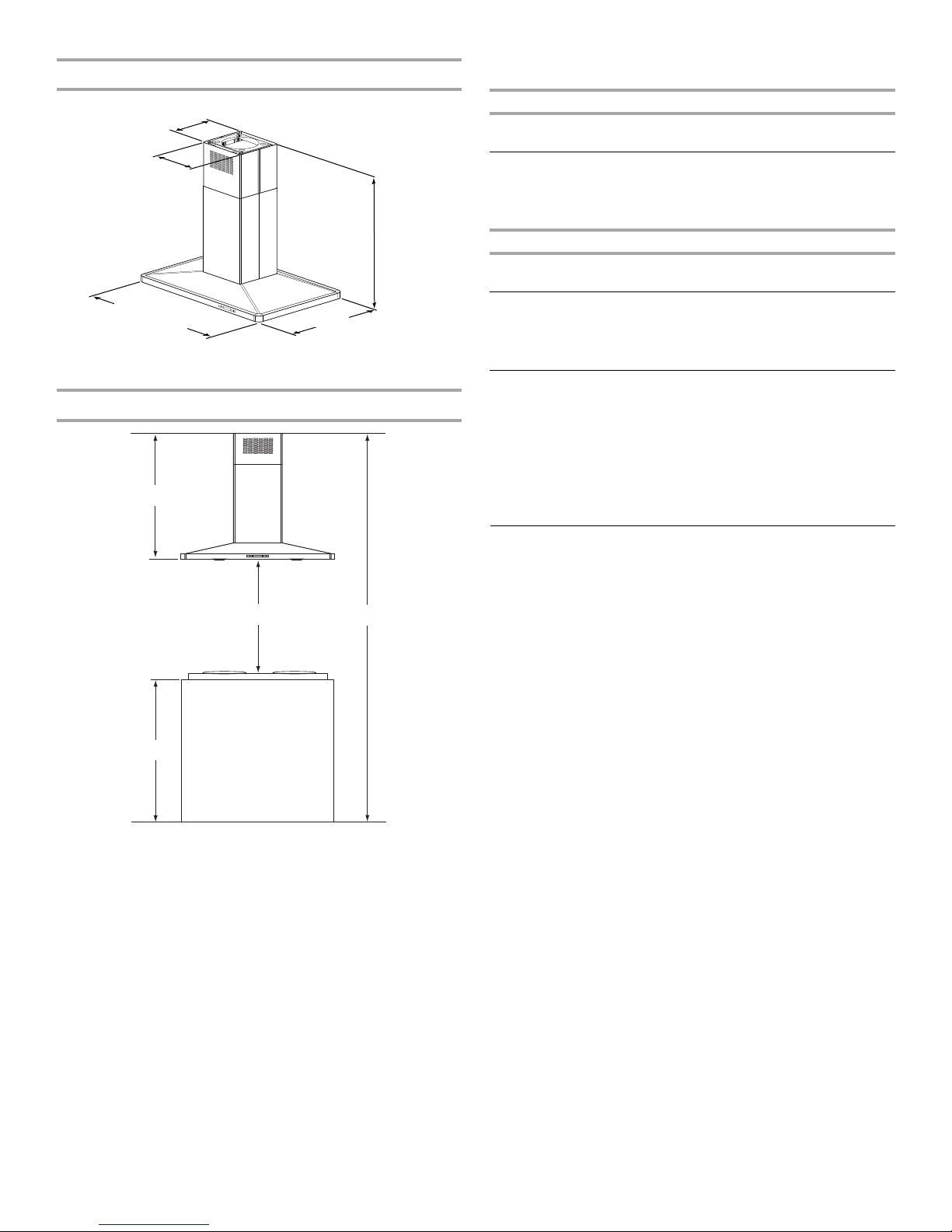

Product Dimensions

*Vented installations only

**Non-vented (recirculating) installations only

Installation Dimensions

Location Requirements

IMPORTANT: Observe all governing codes and ordinances. Have a qualified technician install the range hood. It is the

installer's responsibility to comply with installation clearances specified on the model/serial rating plate. The model/serial rating plate is located behind the left filter on the rear wall of the vent hood.

Canopy hood location should be away from strong draft areas, such as windows, doors and strong heating vents.

Cabinet opening dimensions that are shown must be used. Given dimensions provide minimum clearance.

Grounded electrical outlet is required. See “Electrical Requirements” section.

Because of the size and weight of this island hood, the chimney support must be securely attached to the ceiling.

■ For plaster or drywall ceilings, the chimney support must be

attached to joists. If this is not possible, you must build a support structure behind the plaster or drywall. The support

structure must be able to support 80 lbs (36.6 kg). The range hood is factory set for venting through the roof. For non-vented (recirculating) installation see “Non-Vented

(recirculating) Installation” in “Install Range Hood” section. Recirculation Kit Part Number W10272061 is available from your dealer or an authorized parts distributor.

All openings in ceiling and wall where range hood will be installed must be sealed.

For Mobile Home Installations

The installation of this range hood must conform to the Manufactured Home Construction Safety Standards, Title 24 CFR, Part 328 (formerly the Federal Standard for Mobile Home Construction and Safety, Title 24, HUD, Part 280) or when such standard is not applicable, the standard for Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups) ANSI A225.1/NFPA 501A, or latest edition, or with local codes.

A. Ceiling height B. Hood height from ceiling to bottom of the

range hood: A-C-D=B

C. 24" (61.0 cm) minimum to 36" (91.4 cm)

maximum suggested hood height.

D. Countertop height

IMPORTANT:

Minimum distance “C”: 24" (61.0 cm) from electric cooking surface. Minimum distance “C”: 27" (68.6 cm) from gas cooking surface. Suggested maximum distance “C”: 36" (91.4 cm)

Page 5

The chimneys can be adjusted for different ceiling heights. See

the following chart.

Vented Installations

Min. ceiling height Max. ceiling height

Electric cooking

7' 9" (2.36 m) 9' 10" (3.0 m)

surface Gas cooking

8' (2.44 m) 9' 10" (3.0 m)

surface

Non-Vented (Recirculating) Installations

Min. ceiling height Max. ceiling height

Electric cooking

7' 9" (2.36 m) 10' 4" (3.15 m)

surface Gas cooking

8' (2.44 m) 10' 4" (3.15 m)

surface

*NOTE: The range hood chimneys are adjustable and designed

to meet varying ceiling or soffit heights depending on the distance “C” between the bottom of the range hood and the cooking surface. For higher ceilings, a Stainless Steel Chimney Extension Kit Part Number W10272078 is available from your dealer or an authorized parts distributor. The chimney extension replaces the upper chimney shipped with the range hood.

Venting Requirements

■ Vent system must terminate to the outside, except for non-

vented (recirculating) installations.

■ Do not terminate the vent system in an attic or other enclosed

area.

■ Do not use 4" (10.2 cm) laundry-type wall caps.

■ Use metal vent only. Rigid metal vent is recommended. Do

not use plastic or metal foil vent.

■ The vent system must have a damper. If the roof or wall cap

has a damper, do not use the damper supplied with the range

hood.

For the Most Efficient and Quiet Operation:

■ Use a straight run or as few elbows as possible.

■ Use no more than three 90° elbows.

■ Make sure there is a minimum of 24" (61.0 cm) of straight

vent between the elbows if more than 1 elbow is used.

■ Do not install 2 elbows together.

■ Use vent clamps to seal all joints in the vent system.

■ Use caulking to seal exterior wall or roof opening around the

cap.

■ The size of the vent should be uniform.

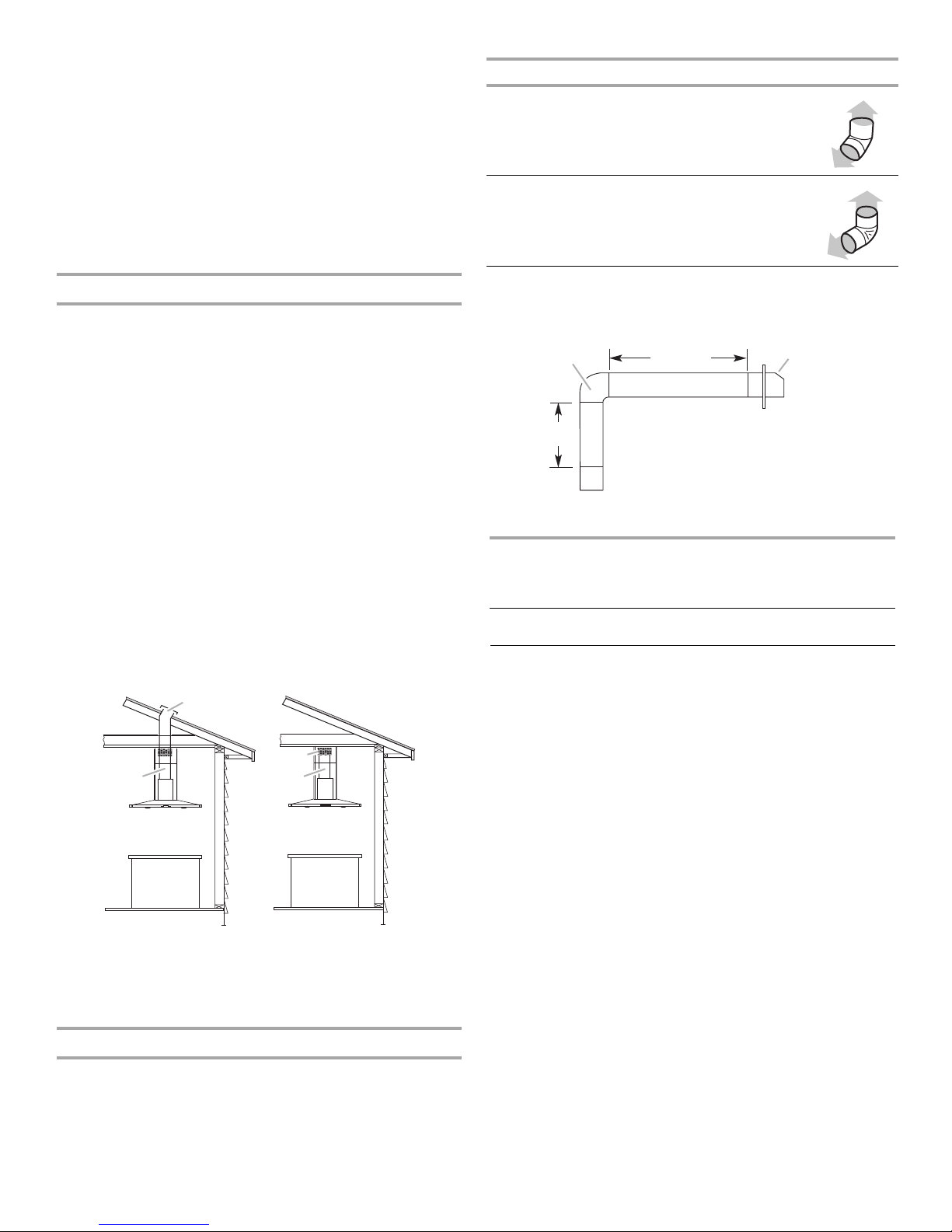

Venting Methods

This island hood is factory set for venting through the roof. A 6" (15.2 cm) round vent system is needed for installation (not

included). The hood exhaust opening is 6" (15.2 cm) round. NOTE: Flexible vent is not recommended. Flexible vent creates

back pressure and air turbulence that greatly reduce performance.

Vent system can terminate either through the roof or wall. To vent through a wall, a 90° elbow is needed.

For Non-Vented (recirculating) Installations

If it is not possible to vent cooking fumes and vapors to the outside, the hood can be used in the non-vented (recirculating) version, using a Recirculation Kit (which includes charcoal filters and a deflector). To order, see the “Assistance or Service” section.

Roof Venting Non-Vented (Recirculating)

A. Roof cap B. 6" (15.2 cm) round vent

A. Deflector B. 6" (15.2 cm) round vent

NOTE: Wall venting can be an option for 2-story homes.

Calculating Vent System Length

To calculate the length of the system you need, add the equivalent feet (meters) for each vent piece used in the system.

Vent Piece 6" (15.2 cm) Round

45° elbow 2.5 ft

(0.8 m)

Cold Weather Installations

An additional back draft damper should be installed to minimize backward cold air flow and a thermal break should be installed to minimize conduction of outside temperatures as part of the vent system. The damper should be on the cold air side of the thermal break.

The break should be as close as possible to where the vent system enters the heated portion of the house.

Makeup Air

Local building codes may require the use of makeup air systems when using ventilation systems greater than specified CFM of air movement. The specified CFM varies from locale to locale. Consult your HVAC professional for specific requirements in your area.

90° elbow 5.0 ft

(1.5 m)

Maximum equivalent vent length is 35 ft (10.7 m).

Page 6

Example Vent System

90 elbow

6 ft (1.8 m)

2 ft

(0.6 m)

Wall cap

WARNING

Excessive Weight Hazard

Use two or more people to move and install range hood.

Failure to do so can result in back or other injury.

The following example falls within the maximum vent length of 35 ft (10.7 m).

1 - 90° elbow = 5.0 ft (1.5 m) 1 - wall cap = 0.0 ft (0.0 m) 8 ft (2.4 m) straight = 8.0 ft (2.4 m) System length = 13 ft (3.9 m)

Electrical Requirements

Observe all governing codes and ordinances. Ensure that the electrical installation is adequate and in

conformance with National Electrical Code, ANSI/NFPA 70 (latest edition), or CSA Standards C22.1-94, Canadian Electrical Code, Part 1 and C22.2 No. 0-M91 (latest edition) and all local codes and ordinances.

If codes permit and a separate ground wire is used, it is recommended that a qualified electrician determine that the ground path is adequate.

A copy of the above code standards can be obtained from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

■ A 120 volt, 60 Hz., AC only, 15-amp, fused electrical circuit is

required.

■ If the house has aluminum wiring, follow the procedure

below:

1. Connect a section of solid copper wire to the pigtail

leads.

2. Connect the aluminum wiring to the added section of

copper wire using special connectors and/or tools designed and UL listed for joining copper to aluminum.

Follow the electrical connector manufacturer's recommended procedure. Aluminum/copper connection must conform with local codes and industry accepted wiring practices.

■ Wire sizes and connections must conform with the rating of

the appliance as specified on the model/serial rating plate. The model/serial plate is located behind the filter on the rear wall of the range hood.

■ Wire sizes must conform to the requirements of the National

Electrical Code, ANSI/NFPA 70 (latest edition), or CSA Standards C22. 1-94, Canadian Electrical Code, Part 1 and C22.2 No. 0-M91 (latest edition) and all local codes and ordinances.

INSTALLATION INSTRUCTIONS

Prepare Location

■ It is recommended that the vent system be installed before

the range hood is installed.

■ Before making cutouts, make sure there is proper clearance

within the ceiling for exhaust vent.

■ Range hood is to be installed 24" (61.0 cm) min. for electric

cooking surfaces or 27" (68.6 cm) min. for gas cooking

surfaces to suggested maximum of 36" (91.2 cm) above the

cooking surface.

■ Check your ceiling height and the range hood height

maximum before you select your hood.

1. Disconnect power.

2. Determine which venting method to use: roof, wall or non-

vented.

3. Select a flat surface for assembling the range hood. Place

covering over that surface.

4. Using 2 or more people, lift range hood onto covered surface.

Range Hood Mounting Screws Installation

1. Determine and mark the centerline on the ceiling where the

range hood will be installed, considering the requirements for ceiling support structures. See the “Location Requirements” section. Make sure the range hood is centered over the cooking surface.

2. Tape template in place on the ceiling at the marked

centerline.

3. Use a pencil to mark the mounting screws, wire access and

duct hole locations on the ceiling. NOTE: Mounting hole locations should be into the ceiling

support structure. Remove the template.

4. Drill 4 - ³⁄₁₆" (4.8 mm) pilot holes for mounting the upper

horizontal support.

Page 7

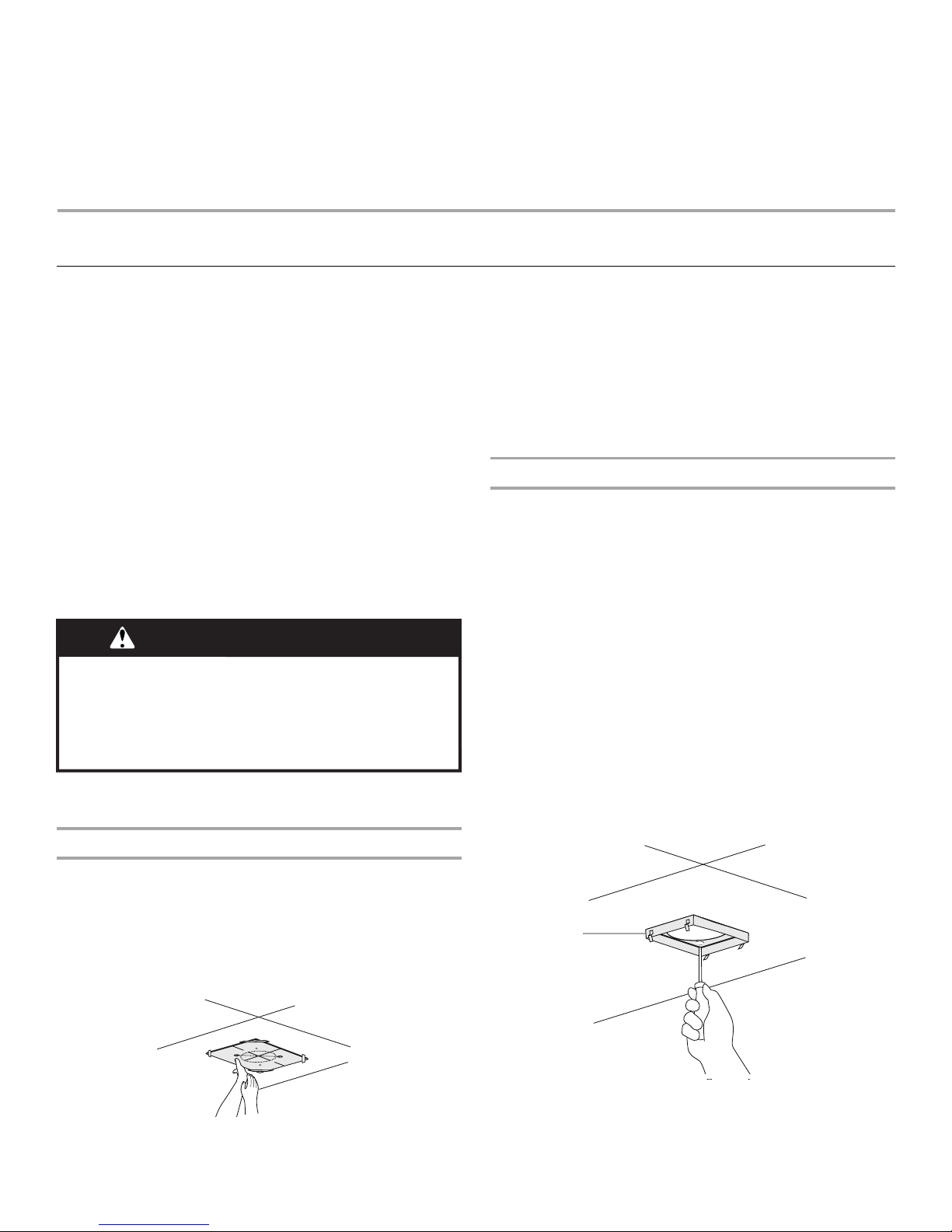

Complete Preparation

1. Determine the required location for the home power supply

cable and drill a ½" (1.3 cm) diameter hole for wire access.

2. Run wire through the home power supply cable according to

the National Electrical Code or CSA Standards and local

codes and ordinances. There must be enough ½" conduit

and wires from the fused disconnect (or circuit breaker) box

to make the connection in the hood’s electrical terminal box.

NOTE: Do not reconnect power until installation is complete.

3. Use caulk to seal all openings.

4. For vented installations only: Using a jigsaw or keyhole

saw, cut a 6½" (16.5 cm) diameter hole for the vent duct.

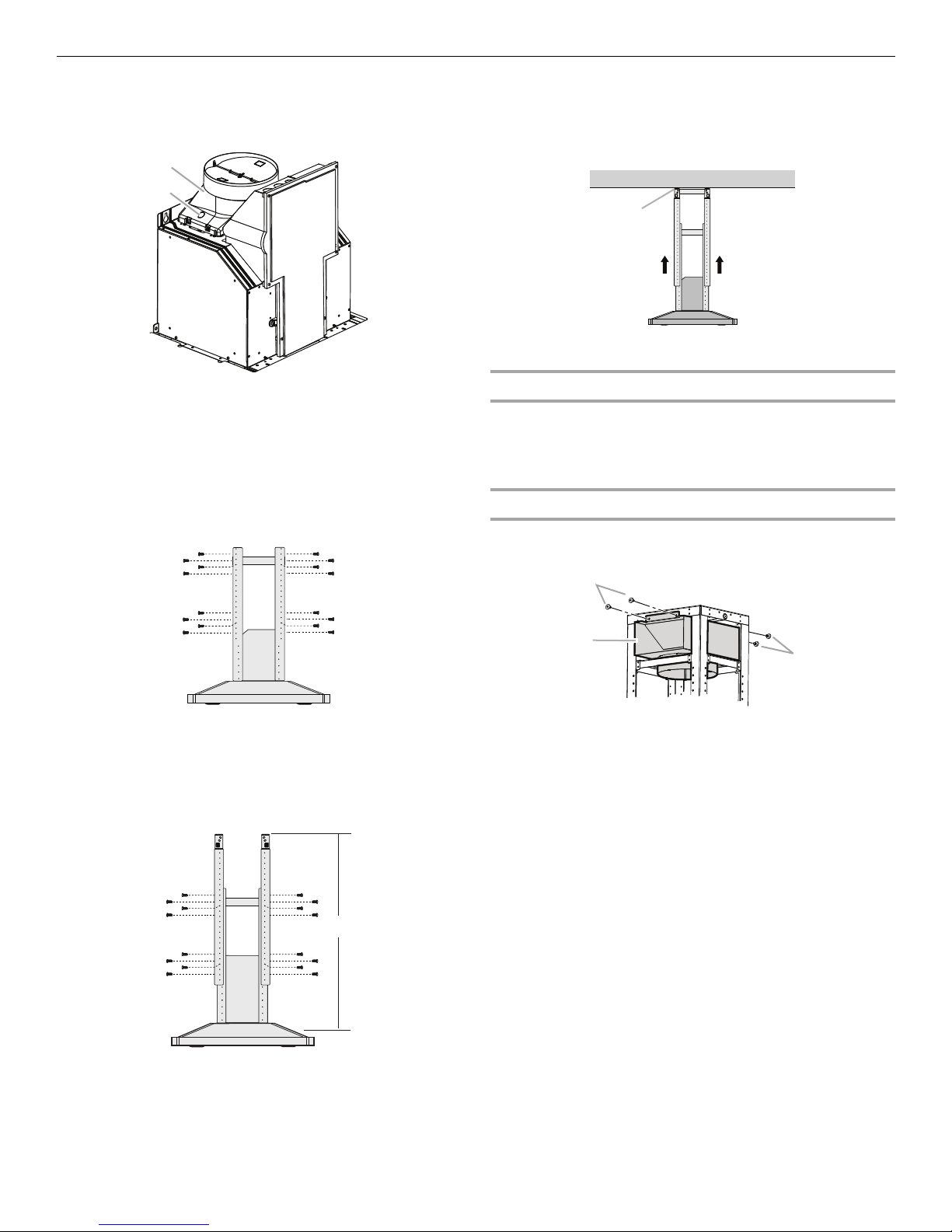

5. Attach the upper horizontal support bracket with 4 - 5 x

45 mm wood screws.

2. Position the 4 vertical supports (A) with notches at the bottom

and attach to the range hood using 16 - 4 x 8 mm screws.

3. Attach the horizontal support (B) using 8 - 4 x 8 mm screws.

A. Vertical supports B. Horizontal support

4. Attach a second set of vertical supports (A) and set the

vertical height (B). See “Installation Dimensions” in the “Location Requirements” section to help determine the desired dimension for the vertical height “B.”

A. Upper horizontal support

IMPORTANT: All screws must be installed into wood. If there

is no wood to screw into, additional wall framing supports

may be required.

Assemble and Install Range Hood

1. Install transition on top of hood (if removed for shipping) with

2 - 3.5 x 9.5 mm sheet metal screws.

A. Vent transition B. 3.5 x 9.5 mm screw

5. Using 2 or more people, lift the range hood assembly and

attach it by snapping the vertical supports to the spring clips in the upper horizontal support bracket that is mounted to the ceiling.

6. Install 16 - 4 x 8 mm screws and tighten to secure.

Connect Vent System

1. Install vent system.

2. Push duct over the exhaust outlet. Seal all connections with

vent clamps.

A. Vertical supports B. Vertical height

A. Mounting screws

Page 8

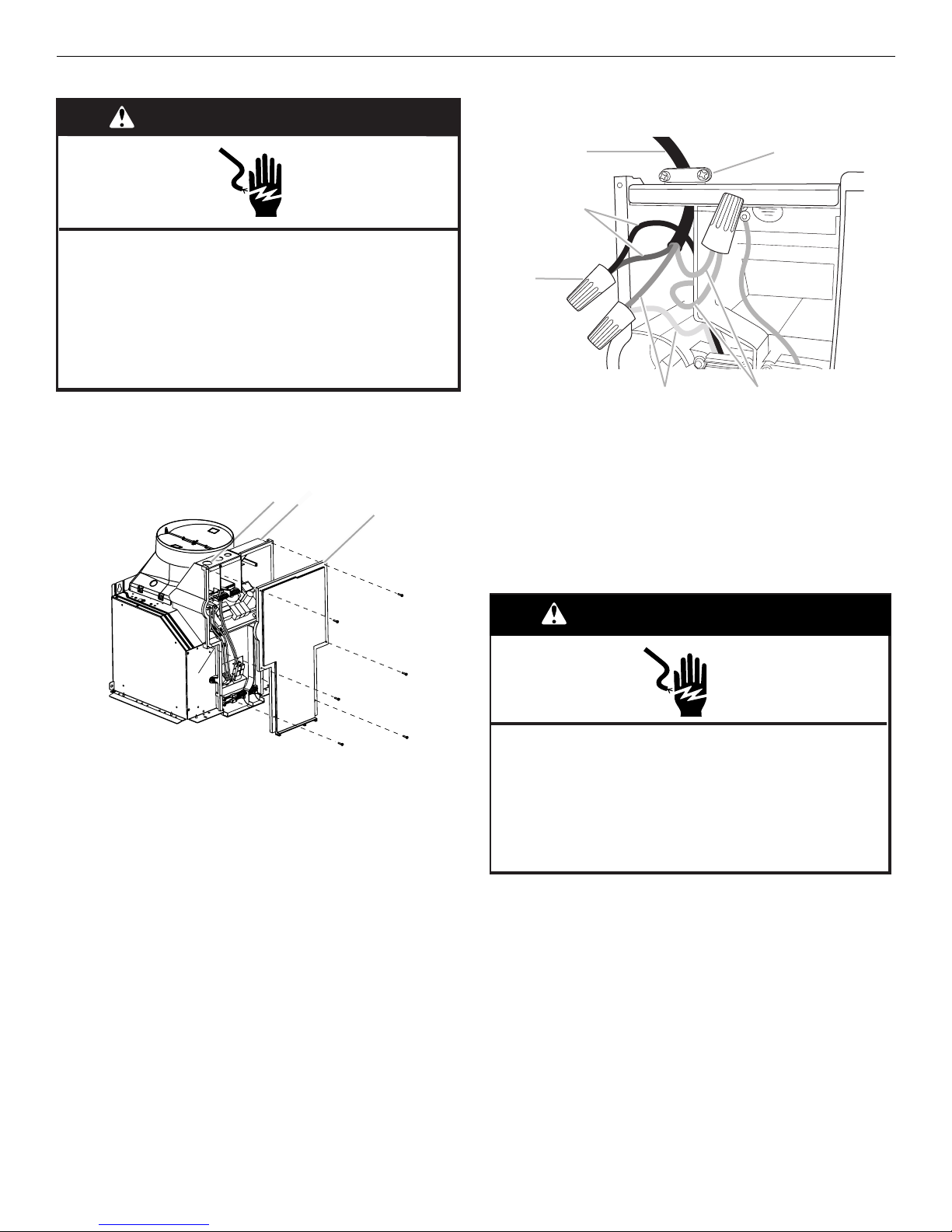

Non-Vented (Recirculating) Installation

WARNING

Electrical Shock Hazard Disconnect power before servicing. Replace all parts and panels before operating. Failure to do so can result in death or electrical shock.

WARNING

Electrical Shock Hazard Electrically ground blower. Connect ground wire to green and yellow ground wire

in terminal box. Failure to do so can result in death or electrical shock.

1. Attach the air deflector to the upper horizontal support using

4 mounting screws.

A. Deflector B. Mounting screws

2. Measure the length of 6" (15.2 cm) duct needed to connect

the transition to the deflector. NOTE: Vent should fit up inside the deflector 1" (2.5 cm)

minimum.

3. Install vent between the transition and the deflector. NOTE: To make vent installation easier, temporarily remove

the deflector from the chimney support bracket and replace after vent section is in place.

4. Seal all connections with vent clamps.

Make Electrical Connection

4. Run home power supply cable through strain relief, into

terminal box.

A. Home power supply cable B. UL listed or CSA approved strain relief C. Black wires D. UL listed wire connectors E. White wires

F. Green (or bare) and yellow-green ground wires

5. Use UL listed wire connectors and connect black wires (C)

together.

6. Use UL listed wire connectors and connect white wires (E)

together.

1. Disconnect power.

2. Remove terminal box cover.

3. Remove the knockout in the terminal box and install a UL

listed or CSA approved ¹⁄₂" strain relief.

A. Knockout B. Terminal box C. Terminal box cover

7. Connect green (or bare) ground wire from home power supply

to yellow-green ground wire (F) in terminal box using UL listed wire connectors.

8. Tighten strain relief screw.

9. Install terminal box cover.

10. Check that all light bulbs are secure in their sockets.

11. Reconnect power.

Page 9

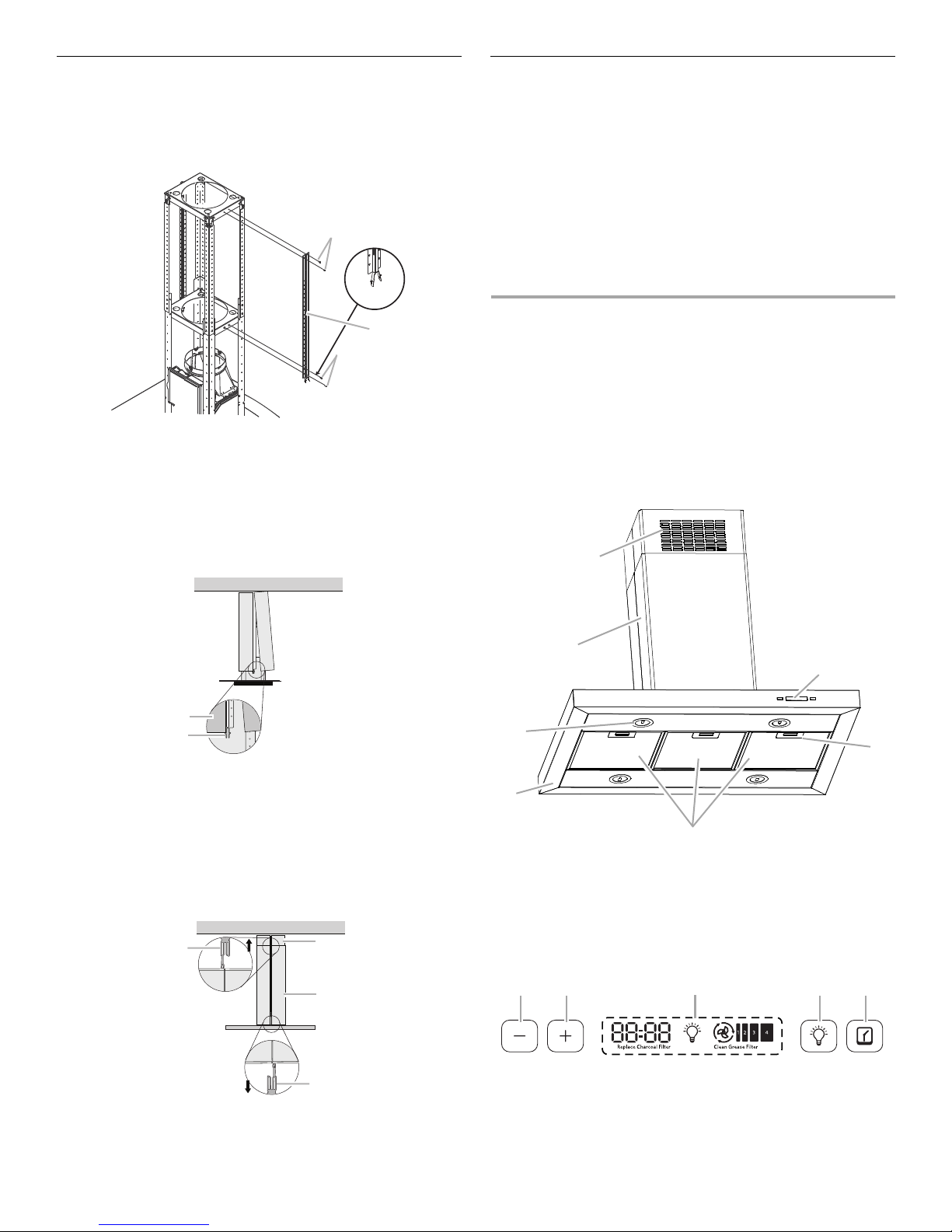

Install Duct Covers

NOTE: Remove the film from the vertical duct cover supports and the duct covers.

1. Attach the vertical duct cover supports using 8 - 4 x 8 mm

screws.

A. Screws B. Vertical duct cover support

2. Slide the upper duct covers into place, and insert 3 tabs on

each side of the duct covers into the mating slots of the vertical duct cover supports. Slide the duct covers up until the springs “click” and the tabs are locked in place.

Complete Installation

1. For non-vented (recirculating) installations only, install

charcoal filters over grille on blower housing. See the “Range Hood Care” section.

2. Install metal filters. See the “Range Hood Care” section.

3. Check the operation of the range hood blower and light. See

the “Range Hood Use” section. If range hood does not operate, check to see whether a

circuit breaker has tripped or a household fuse has blown.

NOTE: To get the most efficient use from your new range hood, read the “Range Hood Use” section.

RANGE HOOD USE

The range hood is designed to remove smoke, cooking vapors and odors from the cooktop area. For best results, start the hood before cooking and allow it to operate several minutes after the cooking is complete to clear all smoke and odors from the kitchen.

The range hood controls are located on the front side of the canopy.

A. Upper duct cover B. Spring

3. Slide the lower duct covers over the upper duct covers.

4. Attach the lower duct covers together using a plastic bracket

at each top and bottom corner of the lower duct covers (4 places).

A. Upper duct cover B. Lower duct cover C. Plastic brackets

A. Louver holes (non-vented

[recirculating] installations only) B. Duct covers C. Lamp housings

D. Canopy

E. Grease filters F. Grease filter handles

G. Control panel

Control Panel

A. Power decrease B. Power increase C. Display D. Light E. Timer

Page 10

Display

Grease Filter Saturation Alarm

After 30 hours of fan operation, the display will show “Clean Grease Filter” when the fan is active. When this icon shows in the display, the installed grease filters should be washed. See “Range Hood Care” section.

■ To reset the grease filter saturation alarm, press and hold the

POWER INCREASE button for 5 seconds. The “Clean Grease Filter” icon will no longer be displayed.

Charcoal Filter Saturation Alarm

After 120 hours of fan operation, the display will show “Replace Charcoal Filter” when the fan is active. When this icon shows in the display, the charcoal filters should be replaced. See “Range Hood Care” section.

■ To reset the charcoal filter saturation alarm, press and hold

the POWER DECREASE button for 5 seconds. The “Replace Charcoal Filter” icon will no longer be displayed.

Audible Signal Activation and Deactivation

The audible signal can be activated or deactivated by pressing the “LIGHT” button for 5 seconds.

■ If the audible signal is activated, a tone will sound, and “Snd”

symbol will appear in the display for 3 seconds.

■ If the audible signal is deactivated, the “Snd” symbol will

appear on the display for 3 seconds. A tone will not sound.

Charcoal Filter (Recirculation Accessory) Inclusion and Exclusion

When the charcoal filter is in use (recirculating mode), press and hold the POWER DECREASE and POWER INCREASE buttons at the same time for 5 seconds. “Able” will appear in the display for 3 seconds.

If the charcoal filter is not used (vented mode), press and hold the POWER DECREASE and POWER INCREASE buttons at the same time for 5 seconds. “None” will appear in the display for 3 seconds.

■ When the charcoal filter has been excluded, the charcoal filter

alarm is disabled.

■ The inclusion or exclusion of the charcoal filter must be

selected while the lights and the fan motor are Off.

Heat Sensor

Light

To operate the light:

1. Press the Light button to turn the light on to High.

2. Press the Light button again to turn the light to Low.

3. Press the Light button a third time to turn the light Off.

Timer

The timer can be set from 1 to 60 minutes. The default timer setting is 10 minutes.

To use the timer:

1. Press the Timer button to enter the timer mode. After

5 seconds, the default time will be automatically selected.

2. Press the POWER DECREASE and POWER INCREASE

buttons while the display is flashing (5 seconds) to adjust to the desired time. Pressing the timer button again or waiting 5 seconds after selecting the desired time will start the timer countdown.

3. The timer can be canceled at any time by pressing the Timer

button again.

NOTE: During the timer setup, the Power Decrease and Power Increase buttons are dedicated to the timer. After the timer starts, the Power Decrease and Power Increase buttons can be used for other functions.

Fan Speed

Power Increase/On

This button is used to turn the fan On or increase the fan speed.

■ The fan will turn On if the Power Increase button is pressed

and the hood was Off.

■ An audible tone will sound when the fan reaches its highest

speed.

Power Decrease/Off

■ This button is used to turn the fan Off or to decrease the fan

speed.

Timed Fan Off

The control has a “Timed Fan Off” feature. When activated, it automatically turns the blower fan off after 10 minutes.

■ Press and hold the TIMER button for 5 seconds to activate.

The fan icon will flash and 10:00 (ten minutes) will show in the display. The time will start counting down after 3 seconds.

The control is equipped with a heat sensor that will turn on the blower to the highest speed if excessive heat occurs around the control area.

■ If the blower is On or Off, the blower will automatically set to

the highest speed. “Auto” will appear in the display to indicate that the heat sensor has detected excessive heat.

■ When the blower is operating due to excessive heat detected

by the heat sensor, the blower speed cannot be decreased.

■ When the temperature level on the hood drops to normal, the

blower will return to its setting before the excessive heat was sensed.

Page 11

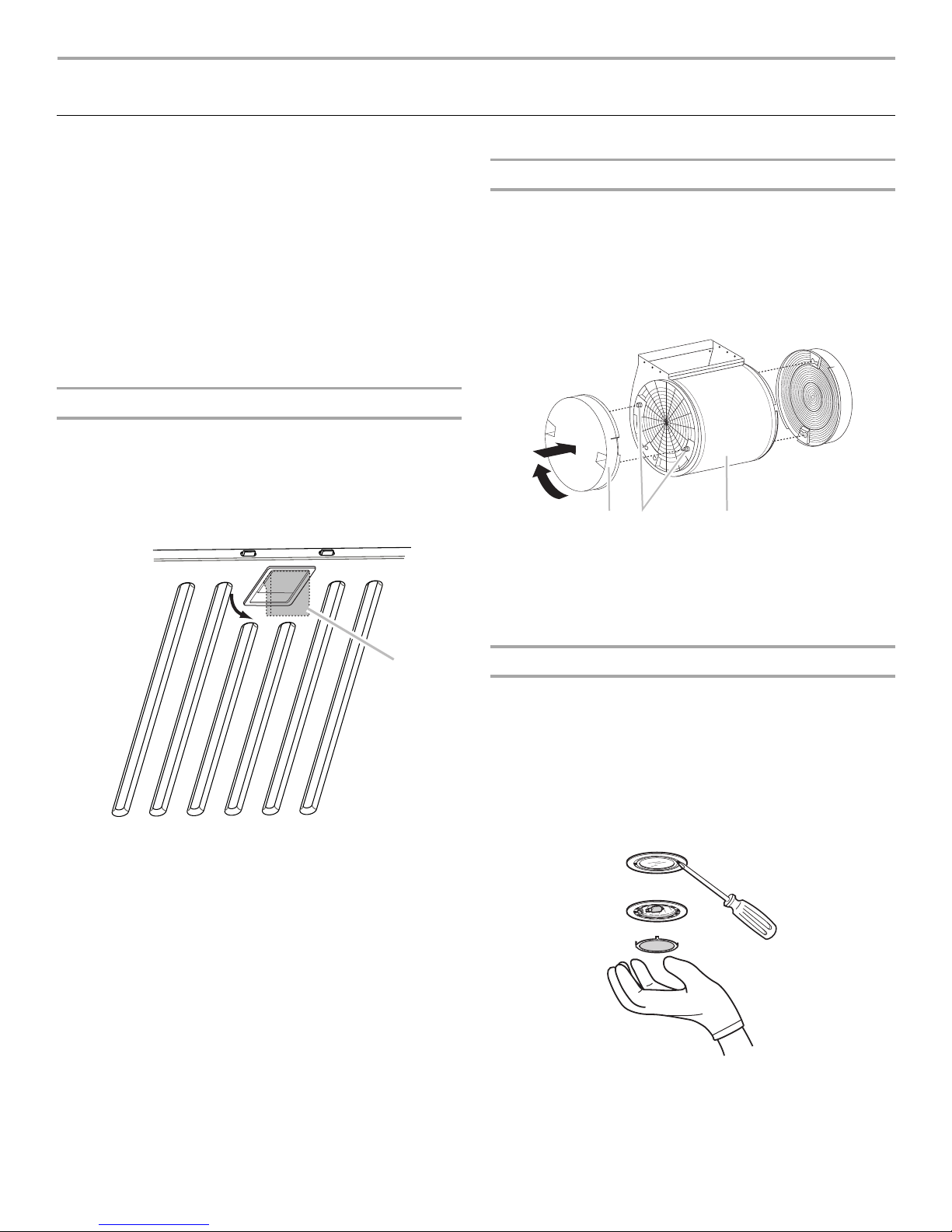

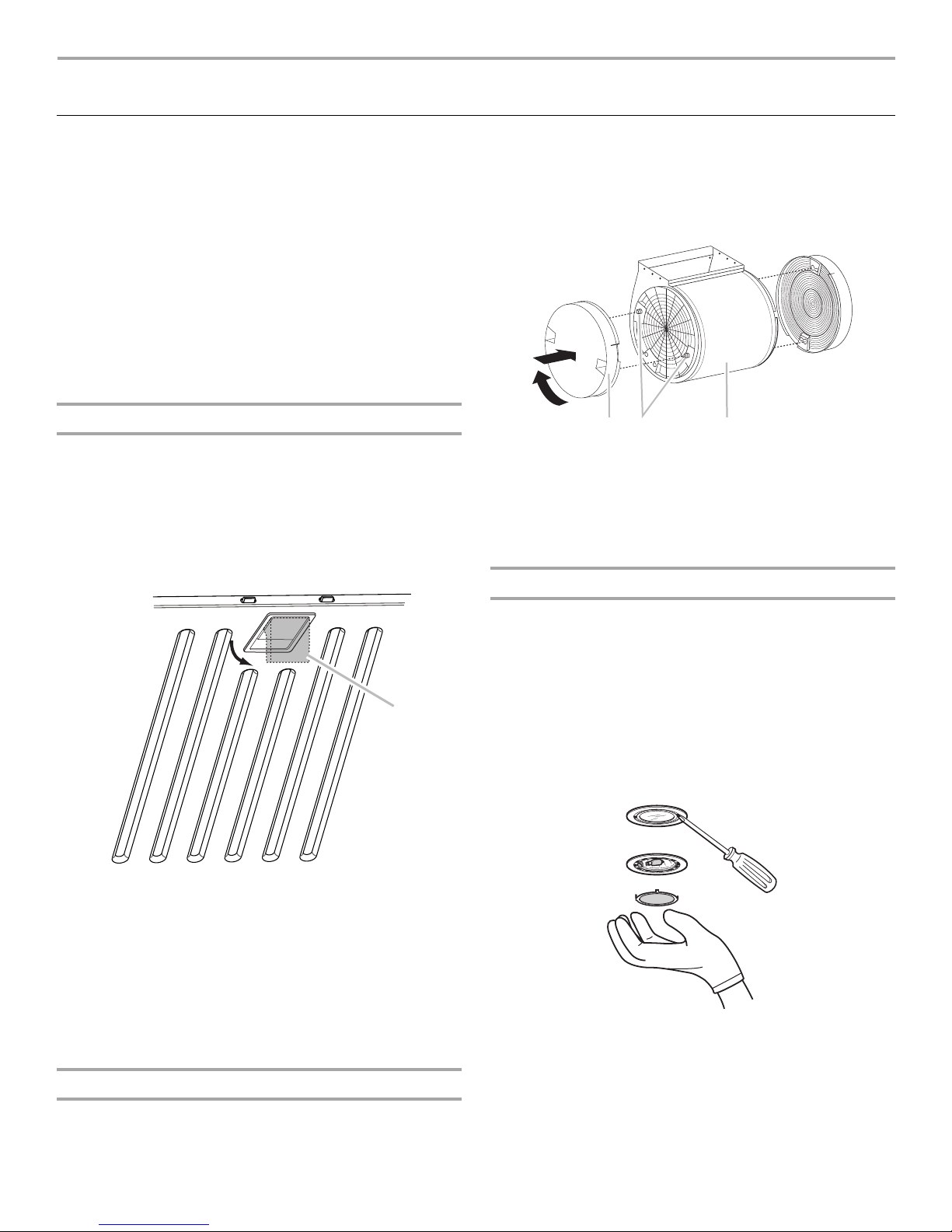

RANGE HOOD CARE

Cleaning

IMPORTANT: Clean the hood and grease filters frequently according to the following instructions. Replace grease filters before operating hood.

Exterior Surfaces:

To avoid damage to the exterior surface, do not use steel wool or soap-filled scouring pads.

Always wipe dry to avoid water marks.

Cleaning Method:

■ Liquid detergent soap and water, or all-purpose cleanser

■ Wipe with damp soft cloth or nonabrasive sponge, then rinse

with clean water and wipe dry.

Metal Grease Filter

The filters should be washed frequently. Place metal filters in dishwasher or hot detergent solution to clean.

Let filter dry thoroughly before replacing it. Turn off fan and lights. Allow halogen lamp to cool.

1. Remove each filter by pulling the spring release handle and

then pulling down the filter.

Non-Vented (Recirculating) Installation Filters

The charcoal filter is not washable. It should last up to 6 months with normal use. Replace with Charcoal Filter Kit Number W10272068.

To Replace Charcoal Filter:

1. Cover the grille that covers the blower motor with the

charcoal filter so that the slots on the filter correspond to the pins on the sides of the motor grille.

A. Charcoal filter B. Pins C. Blower motor

A. Spring release handle

2. Wash metal filters as needed in dishwasher or hot detergent

solution.

3. Reinstall the filter by making sure the spring release handles

are toward the front. Insert metal grease filter into upper track.

4. Pull the spring release handle down.

5. Push up on metal filter and release handle to latch into place.

6. Repeat steps 1-5 for the other filter.

2. Turn the charcoal filter clockwise to lock it.

3. Repeat steps 1-2 on the other filter.

Replacing a Halogen Lamp

Turn off the range hood and allow the halogen lamp to cool. To avoid damage or decreasing the life of the new lamp, do not touch lamp with bare fingers. Replace lamp, using tissue or wearing cotton gloves to handle lamp.

If new lights do not operate, make sure the lamps are inserted correctly before calling service.

1. Disconnect power.

2. Use a flat-blade screwdriver and gently pry the light cover

loose.

3. Remove the lamp and replace with a 120-volt, 40-watt

maximum, halogen lamp made for a G-9 base.

4. Replace the light cover.

5. Reconnect power.

Page 12

WIRING DIAGRAM

Y/G

GND

Y/G

P4A

Electronic Power Board

Electronic User Interface

Y Y

Motor Resistance (Ohms)

Blue - Red

Blue - Gray

Blue - Black

Blue - White

Room Temp.

14.3

9.8

21.6

Motor Specifications

Power Supply

Frequency

Power Absorption

Current

120 VAC

60 HZ

450 W

3.7A

73.4˚F (23˚C)

4 Lamps only on Island Versions

Y/G

WYY

SE124A

Page 13

ASSISTANCE OR SERVICE

When calling for assistance or service, please know the purchase date and the complete model and serial number of your appliance. This information will help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you use only factory specified parts. Factory specified parts will fit right and work right because they are made with the same precision used to build every new appliance. To locate factory specified replacement parts in your area, call us or your nearest designated service center.

In the U.S.A.

Call the KitchenAid Customer eXperience Center toll free:

1-800-422-1230 or visit our website at www.kitchenaid.com. Our consultants provide assistance with:

■ Features and specifications on our full line of appliances.

■ Installation information.

■ Use and maintenance procedures.

■ Accessory and repair parts sales.

■ Specialized customer assistance (Spanish speaking, hearing

impaired, limited vision, etc.).

■ Referrals to local dealers, repair parts distributors and service

companies. KitchenAid designated service technicians are trained to fulfill the product warranty and provide afterwarranty service, anywhere in the United States.

To locate the KitchenAid designated service company in your area, you can also look in your telephone directory Yellow Pages.

For further assistance

If you need further assistance, you can write to KitchenAid with any questions or concerns at:

KitchenAid Brand Home Appliances Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence.

Accessories

Charcoal Filter Kit

(for non-vented installations only) Order Part Number W10272068

Recirculation Kit

(for non-vented installations only) Order Part Number W10272061

Chimney Extension Kit

Order Part Number W10272078

6" (15.2 cm) Makeup Air Kit

(consult local building codes) Order Part Number W10446915

In Canada

Call the KitchenAid Canada Customer eXperience Centre toll free: 1-800-807-6777 or visit our website at www.kitchenaid.ca.

Our Consultants Provide Assistance With:

■ Features and specifications on our full line of appliances.

■ Use and maintenance procedures.

■ Accessory and repair parts sales.

■ Referrals to local dealers, repair parts distributors and service

companies. KitchenAid Canada designated service technicians are trained to fulfill the product warranty and provide after-warranty service, anywhere in Canada.

For Further Assistance

If you need further assistance, you can write to KitchenAid Canada with any questions or concerns at:

Customer eXperience Centre KitchenAid Canada 200 - 6750 Century Ave. Mississauga, Ontario L5N 0B7

Please include a daytime phone number in your correspondence.

Page 14

KITCHENAID® VENTILATION WARRANTY

LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or furnished with the product, KitchenAid brand of Whirlpool Corporation or Whirlpool Canada LP (hereafter “KitchenAid”) will pay for Factory Specified Parts and repair labor to correct defects in materials or workmanship. Service must be provided by a KitchenAid designated service company. This limited warranty is valid only in the United States or Canada and applies only when the major appliance is used in the country in which it was purchased. Outside the 50 United States and Canada, this limited warranty does not apply. Proof of original purchase date is required to obtain service under this limited warranty.

ITEMS EXCLUDED FROM WARRANTY

This limited warranty does not cover:

1. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or

repair house fuses, or to correct house wiring or plumbing.

2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty

coverage.

3. Repairs when your major appliance is used for other than normal, single-family household use or when it is used in a manner that is

contrary to published user or operator instructions and/or installation instructions.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of consumables or cleaning products not approved by KitchenAid.

5. Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage

results from defects in materials or workmanship and is reported to KitchenAid within 30 days from the date of purchase.

6. Costs associated with the removal from your home of your major appliance for repairs. This major appliance is designed to be

repaired in the home and only in-home service is covered by this warranty.

7. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

8. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an

authorized KitchenAid servicer is not available.

9. The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance

with published installation instructions.

10. Major appliances with original model/serial numbers that have been removed, altered or cannot be easily determined. This warranty

is void if the factory applied serial number has been altered or removed from your major appliance.

The cost of repair or replacement under these excluded circumstances shall be borne by the customer.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. KITCHENAID SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE OR PROVINCE TO PROVINCE.

If outside the 50 United States and Canada, contact your authorized KitchenAid dealer to determine if another warranty applies. If you need service, first see the “Troubleshooting” section of the Use & Care Guide. After checking “Troubleshooting,” you may find

additional help by checking the “Assistance or Service” section or by calling KitchenAid. In the U.S.A., call 1-800-422-1230. In Canada, call 1-800-807-6777.

Keep this book and your sales slip together for future reference. You must provide proof of purchase or installation date for in-warranty service.

Write down the following information about your major appliance to better help you obtain assistance or service if you ever need it. You will need to know your complete model number and serial number. You can find this information on the model and serial number label located on the product.

Dealer name____________________________________________________

Address________________________________________________________

Phone number__________________________________________________

Model number __________________________________________________

Serial number __________________________________________________

Purchase date __________________________________________________

9/07

Page 15

SÉCURITÉ DE LA HOTTE DE CUISINIÈRE

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

AVERTISSEMENT

DANGER

Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

Page 16

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

LIRE ET CONSERVER CES INSTRUCTIONS

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE

D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES CORPORELS, RESPECTER LES INSTRUCTIONS SUIVANTES :

■ Utiliser cet appareil uniquement dans les applications

envisagées par le fabricant. Pour toute question, contacter le fabricant.

■ Avant d'entreprendre un travail d'entretien ou de nettoyage,

interrompre l'alimentation de la hotte au niveau du tableau de disjoncteurs, et verrouiller le tableau de disjoncteurs pour empêcher tout rétablissement accidentel de l'alimentation du circuit. Lorsqu'il n'est pas possible de verrouiller le tableau de disjoncteurs, placer sur le tableau de disjoncteurs une étiquette d'avertissement proéminente interdisant le rétablissement de l'alimentation.

■ Tout travail d'installation ou câblage électrique doit être

réalisé par une personne qualifiée, dans le respect des prescriptions de tous les codes et normes applicables, y compris les codes du bâtiment et de protection contre les incendies.

■ Ne pas faire fonctionner un ventilateur dont le cordon ou la

fiche est endommagé(e). Jeter le ventilateur ou le retourner à un centre de service agréé pour examen et/ou réparation.

■ Une source d'air de débit suffisant est nécessaire pour le

fonctionnement correct de tout appareil à gaz (combustion et évacuation des gaz à combustion par la cheminée), pour qu'il n'y ait pas de reflux des gaz de combustion. Respecter les directives du fabricant de l'équipement de chauffage et les prescriptions des normes de sécurité - comme celles publiées par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), et les prescriptions des autorités réglementaires locales.

■ Lors d'opérations de découpage et de perçage dans un mur

ou un plafond, veiller à ne pas endommager les câblages électriques ou canalisations qui peuvent s'y trouver.

■ Les ventilateurs d'évacuation doivent toujours décharger

l'air à l'extérieur.

MISE EN GARDE : Cet appareil est conçu uniquement

pour la ventilation générale. Ne pas l'utiliser pour l'extraction de matières ou vapeurs dangereuses ou explosives.

MISE EN GARDE : Pour minimiser le risque d'incendie

et évacuer adéquatement les gaz, veiller à acheminer l'air aspiré par un conduit jusqu'à l'extérieur - ne pas décharger l'air aspiré dans un espace vide du bâtiment comme une cavité murale, un plafond, un grenier, un vide sanitaire ou un garage.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE

D'INCENDIE, UTILISER UNIQUEMENT DES CONDUITS MÉTALLIQUES.

AVERTISSEMENT : POUR MINIMISER LE RISQUE

D'UN FEU DE GRAISSE SUR LA CUISINIÈRE :

■ Ne jamais laisser un élément de surface fonctionner à

puissance de chauffage maximale sans surveillance. Un renversement/débordement de matière graisseuse pourrait provoquer une inflammation et la génération de fumée. Utiliser une puissance de chauffage moyenne ou basse pour le chauffage d'huile.

■ Veiller à toujours faire fonctionner le ventilateur de la hotte

lors de la cuisson avec une puissance de chauffage élevée ou lors de la cuisson d'un mets à flamber (à savoir crêpes Suzette, cerise jubilée, steak au poivre flambé).

■ Nettoyer fréquemment les ventilateurs d'extraction. Veiller à

ne pas laisser la graisse s'accumuler sur les surfaces du ventilateur ou des filtres.

■ Utiliser toujours un ustensile de taille appropriée. Utiliser

toujours un ustensile adapté à la taille de l'élément chauffant.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE DE

DOMMAGES CORPORELS APRÈS LE DÉCLENCHEMENT D'UN FEU DE GRAISSE SUR LA CUISINIÈRE, APPLIQUER LES RECOMMANDATIONS SUIVANTES :

■ Placer sur le récipient un couvercle bien ajusté, une tôle à

biscuits ou un plateau métallique POUR ÉTOUFFER LES FLAMMES, puis éteindre le brûleur. VEILLER À ÉVITER LES BRÛLURES. Si les flammes ne s'éteignent pas immédiatement, ÉVACUER LA PIÈCE ET APPELER LES POMPIERS.

■ NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT

ENFLAMMÉ - vous risquez de vous brûler.

■ NE PAS UTILISER D'EAU, ni un torchon humide - ceci

pourrait provoquer une explosion de vapeur brûlante.

■ Utiliser un extincteur SEULEMENT si :

– Il s'agit d'un extincteur de classe ABC, dont on connaît le

fonctionnement.

– Il s'agit d'un petit feu encore limité à l'endroit où il s'est

déclaré. – Les pompiers ont été contactés. – Il est possible de garder le dos orienté vers une sortie

pendant l'opération de lutte contre le feu.

Recommandations tirées des conseils de sécurité en cas

d'incendie de cuisine publiés par la NFPA.

■ AVERTISSEMENT : Pour réduire le risque d'incendie

ou de choc électrique, ne pas utiliser ce ventilateur avec un quelconque dispositif de réglage de la vitesse à semiconducteurs.

Page 17

EXIGENCES D’INSTALLATION

Outils et pièces

Rassembler les outils et pièces nécessaires avant d’entreprendre l’installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires

■ Niveau

■ Perceuse avec forets de 1¼" (3 cm), ³⁄₈" (9,5 mm), ⁷⁄₆₄"

(2,75 mm) et forets de ¹⁄₈" (3 mm)

■ Forets à avant-trou (selon la méthode de fixation du support

de cache-conduit)

■ Crayon

■ Pince à dénuder ou couteau utilitaire

■ Mètre-ruban ou règle

■ Pince

■ Pistolet à calfeutrage et composé de calfeutrage résistant

aux intempéries

■ Brides de conduit

■ Scie sauteuse ou scie à guichet

■ Tournevis à lame plate

■ Cisaille de ferblantier

■ Tournevis Phillips

Pièces nécessaires

■ Câble d'alimentation électrique du domicile

■ Serre-câbles de ½" (12,7 mm) (homologation UL ou CSA) (2)

■ Connecteurs de fils homologués UL (3)

Pour les installations avec décharge à l’extérieur, il vous faudra aussi :

■ 1 bouche de décharge (décharge à travers le mur ou à travers

le toit)

■ Circuit d’évacuation métallique

Pour les installations sans décharge à l’extérieur (recyclage), il faudra aussi :

■ Ensemble de recyclage, pièce numéro W10272061 pour les

installations sans décharge à l’extérieur (recyclage) uniquement. Voir la section “Assistance ou service” pour commander.

■ Conduit métallique dia. 6" (15,2 cm). La longueur nécessaire

est fonction de la hauteur sous plafond.

Pièces fournies

Retirer les pièces de leur emballage. Vérifier que toutes les pièces sont présentes.

■ Auvent de hotte avec ventilateur et lampes installés

■ Filtre—installé sur la hotte

■ Vis de 4 x 8 mm (68)

■ Vis de 5 x 45 mm (4)

■ Gabarit de montage

■ Cache-conduits (4)

■ Raccord de transition avec clapet anti-reflux installé

■ Vis de montage de 3,5 x 9,5 mm (2)

■ 4 attaches de conduit en plastique

■ Bride de support horizontal supérieur

■ Support horizontal

■ 8 supports verticaux

■ 2 supports pour chache-conduits

Exigences d’emplacement

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur.

Confier l’installation de la hotte à un technicien qualifié. C’est à l’installateur qu’incombe la responsabilité de respecter les distances de séparation exigées, spécifiées sur la plaque signalétique de l’appareil. La plaque signalétique de l’appareil est située derrière le filtre de gauche, sur la paroi arrière de la hotte.

On doit toujours installer la hotte à distance des sources de courant d’air (fenêtres, portes et bouches de chauffage).

Respecter les dimensions indiquées pour les ouvertures à découper dans les placards; ces dimensions tiennent compte des valeurs minimales des dégagements de séparation.

On doit disposer d'une prise de courant électrique reliée à la terre. Voir la section “Spécifications électriques”.

Du fait du poids et de la taille de cette hotte d’extraction en îlot, il faut que le support de cache-conduit soit solidement fixé au plafond.

■ Pour un plafond en plâtre ou en panneaux de gypse, le

support de cache-conduit doit être fixé aux solives. Si ceci n’est pas possible, on doit construire une structure de support appropriée derrière le plafond en plâtre ou panneaux de gypse. La structure de support doit être capable de soutenir une charge de 80 lb. (36,6 kg).

Cette hotte a été configurée à l’usine pour une décharge à travers le toit.

Pour une installation sans décharge à l’extérieur (recyclage), voir “Installations sans décharge à l’extérieur (recyclage)” à la section “Installation de la hotte”. L’ensemble de recyclage (pièce numéro W10272061) est disponible chez votre marchand ou chez un distributeur de pièces autorisé.

Assurer l’étanchéité au niveau de chaque ouverture découpée dans le plafond ou le mur pour l’installation de la hotte de cuisinière.

Installation dans une résidence mobile

L’installation de cette hotte doit satisfaire aux exigences de la norme Manufactured Home Construction Safety Standards, Titre 24 CFR, partie 328 (anciennement Federal Standard for Mobile Home Construction and Safety, titre 24, HUD, partie 280); lorsque cette norme n’est pas applicable, l’installation doit satisfaire aux critères de la plus récente édition de la norme Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups) ANSI A225.1/NFPA 501A, ou des codes et règlements locaux applicables.

Page 18

Dimensions du produit

12¹⁄₄"

(31,0 cm)

13³⁄₁₆"

(33,5 cm)

*32¹⁄₂"

(82,6 cm)

min.

*46¹⁄₂"

(118,0 cm)

max.

**32¹⁄₂"

(82,6 cm)

min.

**52⁹⁄₁₆"

(133,5 cm)

max.

27" (68,6 cm)

36" (91,2 cm)

42" (106,4 cm)

C A

*Installations avec décharge à l’extérieur uniquement

**Installations sans décharge à l’extérieur (recyclage) uniquement

Dimensions d’installation

Les cache-conduits peuvent être adaptés à différentes hauteurs de plafond. Voir le tableau suivant.

Installations avec décharge à l’extérieur

Surface de

Hauteur min. sous plafond

7' 9" (2,36 m) 9' 10" (3,0 m)

Hauteur max. sous plafond

cuisson électrique Surface de

8' (2,44 m) 9' 10" (3,0 m)

cuisson au gaz

Installations sans décharge à l’extérieur (recyclage)

Surface de

Hauteur min. sous plafond

7' 9" (2,36 m) 10' 4" (3,15 m)

Hauteur max. sous plafond

cuisson électrique Surface de

8' (2,44 m) 10' 4" (3,15 m)

cuisson au gaz

*REMARQUE : Les cache-conduits de la hotte sont réglables; on

peut les ajuster en fonction de la hauteur disponible sous plafond ou soffite, et selon la distance “C” entre le bas de la hotte et la surface de cuisson. Pour des hauteurs sous plafond plus élevées, un ensemble d’extension de cache-conduit en acier inoxydable (pièce n° W10272078) est disponible chez votre marchand ou chez un distributeur de pièces autorisé. L’extension de cache-conduit remplace la section supérieure de cache-conduit fournie avec la hotte.

IMPORTANT :

A. Hauteur sous plafond B. Hauteur sous hotte entre le plafond et le bas

de la hotte : A-C-D = B

C. Hauteur sous hotte suggérée de 24" (61 cm)

minimum à 36" (91,4 cm) maximum.

D. Hauteur de plan de travail

Valeur minimale de la distance “C” : 24" (61 cm) à partir de la surface de cuisson électrique Valeur minimale de la distance “C” : 27" (68,6 cm) à partir de la surface de cuisson au gaz. Valeur maximale suggérée pour la distance “C” : 36" (91,4 cm)

Exigences concernant l’évacuation

■ Le système d’évacuation doit décharger l’air à l’extérieur,

excepté pour les installations sans décharge à l’extérieur (recyclage).

■ Ne pas terminer le conduit d’évacuation dans un grenier

ou dans un autre espace fermé.

■ Ne pas utiliser une bouche de décharge murale de

4" (10,2 cm) normalement utilisée pour un équipement de buanderie.

■ Utiliser un conduit métallique uniquement. Un conduit en

métal rigide est recommandé. Ne pas utiliser de conduit de plastique ou d’aluminium.

■

Le système d’évacuation doit comporter un clapet. Si la bouche de décharge murale ou par le toit comporte un clapet, ne pas utiliser le clapet fourni avec la hotte de cuisinière.

Pour un fonctionnement efficace et silencieux :

■ Utiliser des sections droites ou minimiser le nombre de

coudes autant que possible.

■ Ne pas utiliser plus de trois coudes à 90°.

■ Veiller à ce qu’il y ait une section droite de conduit de

24" (61 cm) ou plus entre deux coudes, si on doit utiliser plus d’un raccord coudé.

■ Ne pas installer 2 coudes ensemble.

■ Au niveau de chaque jointure du conduit de décharge,

assurer l’étanchéité avec des brides de serrage pour conduit.

■ Autour de la bouche de décharge à l’extérieur par le toit ou

par un mur, assurer l’étanchéité avec un produit de calfeutrage.

■ La taille du conduit doit être uniforme.

Installations dans une région à climat froid

Dans le circuit d’évacuation, on devrait installer un clapet antireflux additionnel pour minimiser le reflux d’air froid, ainsi qu’un élément d’isolation thermique pour minimiser le transfert de chaleur par conduction vers l’extérieur. Le clapet anti-reflux doit être placé du côté air froid par rapport à l’élément d’isolation thermique.

Page 19

L’élément d’isolation thermique doit être aussi proche que

Coude à 90˚

6 pi (1,8 m)

2 pi

(0,6 m)

Bouche de

décharge murale

possible de l’endroit où le système d’évacuation s’introduit dans la partie chauffée de la maison.

Air d’appoint

Le code du bâtiment local peut exiger l’emploi d’un système de renouvellement de l’air/introduction d’air d’appoint, lors de l’utilisation d’un système d’aspiration de débit supérieur à une valeur (pieds cubes par minute) spécifiée. Le débit spécifié, en pieds cubes par minute, est variable d’une juridiction à une autre.

Consulter un professionnel des installations de chauffage ventilation/climatisation au sujet des exigences spécifiques applicables dans la juridiction locale.

Méthodes d’évacuation

Cette hotte en îlot a été configurée à l’usine pour la décharge à travers le toit.

Un circuit d’évacuation en conduit rond de 6" (15,2 cm) est nécessaire pour l’installation (non fourni). La hotte comporte une ouverture de sortie de diamètre 6" (15,2 cm).

REMARQUE : On déconseille l’emploi d’un conduit flexible. Un conduit flexible produit une rétropression et des turbulences de l’air, ce qui réduit considérablement la performance.

La sortie à l’extérieur du circuit d’évacuation peut se faire à travers le toit ou à travers un mur. Pour la sortie à travers un mur, on doit employer un raccord coudé de 90°.

Installation sans décharge à l’extérieur (recyclage)

S’il n’est pas possible d’évacuer les fumées et vapeurs de cuisson à l’extérieur, on peut employer la version d’installation sans décharge à l’extérieur (recyclage) de la hotte à l’aide d’un ensemble de recyclage (comprenant des filtres à charbon et un déflecteur). Pour commander, voir la section “Assistance ou service”.

Décharge à travers le toit Pas de décharge à

l’extérieur (recyclage)

A. Bouche de décharge sur toit B. Conduit rond, dia. 6" (15,2 cm)

REMARQUE : Une décharge murale peut être envisagée pour les maisons à deux étages.

A. Déflecteur B. Conduit rond, dia. 6" (15,2 cm)

Calcul de la longueur effective du circuit d’évacuation

Pour calculer la longueur effective du circuit d’évacuation

nécessaire, additionner les longueurs équivalentes (pieds/mètres) de tous les composants utilisés dans le système.

Composant Conduit dia. 6" (15,2 cm)

Coude à 45° 2,5 pi (0,8 m)

Coude à 90° 5 pi (1,5 m)

La longueur équivalente maximum est de 35 pi (10,7 m).

Exemple de système de décharge

Dans l’exemple suivant, la longueur théorique du circuit est inférieure au maximum de 35 pi (10,7 m).

1 - coude à 90° = 5 pi (1,5 m) 1 - bouche de décharge murale = 0 pi (0,0 m) section droite de 8 pi (2,4 m) = 8 pi (2,4 m)

Longueur équivalente totale du circuit = 13 pi (3,9 m)

Spécifications électriques

Observer les dispositions de tous les codes et règlements en vigueur.

Vérifier que l’installation électrique a été correctement effectuée et qu’elle est conforme aux spécifications de la plus récente édition des normes National Electrical Code, ANSI/NFPA 70, ou de la norme CSA C22.1-94, Code canadien de l’électricité, partie 1 et C22.2 N° 0-M91 (dernière édition) et de tous les codes et règlements en vigueur locaux.

Si les codes le permettent et si on utilise un conducteur distinct de liaison à la terre, il est recommandé qu’un électricien qualifié vérifie la qualité de la liaison à la terre.

Pour obtenir un exemplaire de la norme des codes ci-dessus, contacter :

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

■ L’appareil doit être alimenté par un circuit de 120 VCA

seulement, 60 Hz, 15 A, protégé par fusible.

■ Si le domicile est équipé d’un câblage en aluminium, suivre

les instructions suivantes :

1. Connecter une section de câble en cuivre massif aux

conducteurs en queue de cochon.

2. Connecter le câblage en aluminium à la section ajoutée

de câblage en cuivre en utilisant des connecteurs et/ou des outils spécialement conçus et homologués UL pour fixer le cuivre à l’aluminium.

Page 20

Appliquer la procédure recommandée par le fabricant des

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la hotte de la cuisinière.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

connecteurs électriques. La connexion aluminium/cuivre doit être conforme aux codes locaux et aux pratiques de câblage acceptées par l’industrie.

■ Le calibre des conducteurs et les connexions doivent être

compatibles avec la demande de courant de l’appareil spécifiée sur la plaque signalétique. La plaque signalétique de l’appareil est située derrière le filtre, sur la paroi arrière de la hotte.

INSTRUCTIONS D’INSTALLATION

Préparation de l’emplacement

■ Il est recommandé que l’installation du circuit d’évacuation

soit réalisée avant celle de la hotte.

■ Avant d’exécuter les découpages, vérifier qu’il existe un

dégagement suffisant dans le plafond pour le conduit d’évacuation.

■ La hotte doit être installée à 24" (61 cm) min. des surfaces de

cuisson électriques ou 27" (68,6 cm) min. des surfaces de cuisson au gaz, et à un maximum suggéré de 36" (91,2 cm) au-dessus de la surface de cuisson.

■ Avant de sélectionner la hotte à installer, mesurer la hauteur

libre sous plafond et la hauteur maximum disponible sous la hotte.

1. Déconnecter la source de courant électrique.

2. Déterminer la méthode d’évacuation à utiliser : décharge à

travers le toit, le mur, ou recyclage.

3. Sélectionner une surface plane pour l’assemblage de la

hotte. Placer le matériau de protection sur cette surface.

4. À l’aide de deux personnes ou plus, soulever la hotte et la

poser sur la surface couverte.

Installation des vis de montage de la hotte

■ Le calibre des conducteurs doit satisfaire aux exigences de la

plus récente édition de la norme National Electrical Code, ANSI/NFPA 70, ou des normes CSA C22.1-94, Code canadien de l’électricité, partie 1 et C22.2 n° 0-M91 (dernière édition) et de tous les codes et règlements en vigueur.

3. À l’aide d’un crayon, marquer au plafond l’emplacement des

vis de montage, du point d’accès au câblage et du trou de passage du conduit.

REMARQUE : Le montage de l’emplacement des trous doit se faire dans la structure de soutien du plafond.

Retirer le gabarit.

4. Percer 4 avant-trous de ³⁄₁₆" (4,8 mm) pour le montage du

support horizontal supérieur.

Terminer la préparation

1. Déterminer l’emplacement nécessaire pour le câble

d’alimentation du domicile et percer un trou de ½" (1,3 cm) pour l’accès au câblage.

2. Acheminer le câble d’alimentation du domicile selon les

prescriptions du Code national de l’électricité, des normes CSA ou des codes et règlements locaux. Il faut que la longueur du conduit de ½" et des conducteurs soit suffisante depuis le tableau de distribution (avec fusibles ou disjoncteurs) pour réaliser le raccordement dans le boîtier de connexion de la hotte.

REMARQUE : Ne pas reconnecter la source de courant électrique avant d'avoir terminé l’installation.

3. Utiliser un calfeutrant pour assurer l’étanchéité au niveau de

chaque ouverture.

4. Pour installations avec décharge à l’extérieur uniquement : À l’aide d’une scie sauteuse ou scie à guichet,

découper un trou de 6½" (16,5 cm) de diamètre pour le conduit d’évacuation.

5. Fixer le support horizontal supérieur à l’aide des 4 vis à bois de 5 x 45 mm.

1. Déterminer l’emplacement d’installation de la hotte et en

marquer l’axe central sur le plafond, en prenant en compte les normes relatives aux structures de soutien des plafonds. Voir la section “Exigences d’emplacement”. S’assurer que la hotte est bien centrée par-dessus la surface de cuisson.

2. Fixer le gabarit au plafond avec du ruban adhésif au niveau

de l’axe central précédement tracé.

A. Support horizontal supérieur

IMPORTANT : Toutes les vis doivent être vissées dans du bois. Si l’on ne peut pas visser les vis dans du bois, des tasseaux supplémentaires pour accrochage mural seront peut-être nécessaires.

Page 21

Assemblage et installation de la hotte

1. Installer le raccord de transition au sommet de la hotte (s’il a

été enlevé pour expédition), avec 2 vis de tôlerie de 3,5 x 9,5 mm.

5. À l’aide d'au moins 2 personnes, soulever la hotte et la fixer en emboîtant les supports verticaux sur les attaches à ressort du support horizontal supérieur monté au plafond.

6. Installer 16 vis de 4 x 8 mm et les serrer pour les fixer.

A. Vis de montage

A. Raccord de transition B. Vis de 3,5 x 9,5 mm

2. Positionner les 4 supports verticaux (A) en orientant les

encoches vers le bas et les fixer à la hotte à l'aide de 16 vis de 4 x 8 mm.

3. Fixer le support horizontal (B) à l’aide de 8 vis de 4 x 8 mm.

A. Supports verticaux B. Support horizontal

4. Fixer un deuxième ensemble de supports verticaux (A) et

régler la hauteur verticale (B). Voir “Dimensions d'installation” dans la section “Exigences d’emplacement” pour déterminer la dimension souhaitée pour la hauteur verticale “B”.

Raccordement du circuit d’évacuation

1. Installer le circuit d’évacuation.

2. Enfoncer le conduit sur la bouche d’évacuation. Utiliser des

brides de conduit pour assurer l’étanchéité de toutes les connexions.

Installation sans décharge à l’extérieur (recyclage)

1. Fixer le déflecteur d’air au support horizontal supérieur à

l’aide de 4 vis de montage.

A. Déflecteur B. Vis de montage

2. Mesurer la longueur de conduit d’évacuation de 6" (15,2 cm) nécessaire pour le raccordement entre le raccord de transition et le déflecteur.

REMARQUE : Le conduit devrait être inséré d’au moins 1" (2,5 cm) à l’intérieur du déflecteur.

3. Installer le conduit d’évacuation entre le raccord de transition et le déflecteur.

REMARQUE : Pour faciliter l’installation du conduit, retirer temporairement le déflecteur de la bride de support de cache-conduit et le réinstaller une fois la section de conduit en place.

4. Utiliser des brides de conduit pour assurer l’étanchéité de toutes les connexions.

A. Supports verticaux B. Hauteur verticale

Page 22

Raccordement électrique

AVERTISSEMENT

Risque de choc électrique

Déconnecter la source de courant électrique avant l'entretien.

Replacer pièces et panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut causer un décès ou un choc électrique.

AVERTISSEMENT

Risque de choc électrique Relier le ventilateur à la terre. Brancher le fil relié à la terre au fil vert et jaune relié à

la terre dans la boîte de la borne. Le non-respect de ces instructions peut causer un

décès ou un choc électrique.

4. Acheminer le cordon d'alimentation du domicile à travers le

serre-câble, dans le boîtier de connexion.

1. Déconnecter la source de courant électrique.

2. Ôter le couvercle du boîtier de connexion.

3. Ôter l'opercule arrachable du boîtier de connexion et installer

un serre-câble de ½" (homologation UL ou CSA).

A. Opercule arrachable B. Boîtier de connexion

C. Couvercle du boîtier de connexion

A. Câble d'alimentation électrique du domicile B. Serre-câble (homologation UL ou CSA) C. Conducteurs noirs D. Connecteurs de fils (homologation UL)

E. Conducteurs blancs F. Conducteurs verts (ou nus) et vert-jaunes de liaison à la terre

5. Connecter ensemble les conducteurs noirs (C) à l'aide de

connecteurs de fils (homologation UL).

6. Connecter ensemble les conducteurs blancs (E) à l'aide de

connecteurs de fils (homologation UL).

7. À l'aide des connecteurs de fils (homologation UL), connecter

le conducteur de liaison à la terre (vert ou nu) du câble d’alimentation du domicile au conducteur vert-jaune de liaison à la terre (F) dans le boîtier de connexion.

8. Serrer la vis du serre-câble.

9. Installer le couvercle du boîtier de connexion.

10. Vérifier que chaque ampoule est bien insérée dans sa douille.

11. Reconnecter la source de courant électrique.

Page 23

Installation des cache-conduits

REMARQUE : Retirer le film protecteur des cache-conduits et de leurs supports verticaux.

1. Fixer les supports verticaux de cache-conduits à l'aide des

8 vis de 4 x 8 mm.

A. Vis B. Support vertical de cache-conduit

2. Installer la partie supérieure des cache-conduits en les faisant

glisser et insérer 3 onglets de chaque côté des cacheconduits dans les encoches correspondantes des supports verticaux de cache-conduits. Faire glisser les cache-conduits vers le haut jusqu'à ce que les ressorts émettent un déclic et que les onglets s'emboîtent.

Achever l’installation

1. Pour les installations sans décharge à l’extérieur (recyclage)

uniquement, installer les filtres à charbon sur la grille du logement du ventilateur. Voir la section “Entretien de la hotte”.

2. Installer les filtres métalliques. Voir la section “Entretien de la

hotte”.

3. Contrôler le fonctionnement du ventilateur de la hotte et de la

lampe. Voir la section “Utilisation de la hotte”. Si la hotte ne fonctionne pas, déterminer si un disjoncteur

s’est ouvert ou si un fusible du domicile est grillé.

REMARQUE : Pour pouvoir tirer le plus grand parti de la nouvelle hotte de cuisinière, lire la section “Utilisation de la hotte”.

UTILISATION DE LA HOTTE

La hotte de cuisinière est conçue pour extraire fumée, vapeurs de cuisson et odeurs de la zone de la table de cuisson. Pour obtenir les meilleurs résultats, mettre la hotte en marche avant d’entreprendre une cuisson, et laisser la hotte fonctionner pendant plusieurs minutes après l’achèvement d’une cuisson pour pouvoir évacuer de la cuisine tout reste d’odeur de cuisson ou fumée.

Les commandes de la hotte de la cuisinière sont situées à l’avant du auvent.

A. Section supérieure du cache-conduit B. Ressort

3. Faire glisser la section inférieure des cache-conduits par

dessus la partie supérieure des cache-conduits.

4. Fixer ensemble les sections inférieures des cache-conduits

en plaçant une bride en plastique à chaque angle supérieur et inférieur de la section inférieure des cache-conduits (4 emplacements).

A. Section supérieure du cache-conduit B. Section inférieure du cache-conduit C. Brides en plastique

A. Ouvertures persiennes (installations

sans décharge à l’extérieur—

recyclage—uniquement) B. Cache-conduits C. Logements des lampes

D. Auvent

E. Filtres à graisse F. Encoches de saisie des

filtres à graisse

G. Tableau de commande

Tableau de commande

A. Diminution de la puissance B. Augmentation de la puissance C. Affichage D. Éclairage

E. Minuterie

Page 24

Affichage

Alarme de saturation du filtre à graisse

■ Lorsque le niveau de température de la hotte retombe à un

niveau normal, le ventilateur retourne au réglage qui avait été effectué avant que le niveau de chaleur excessif ne soit détecté.

Après 30 heures de fonctionnement du ventilateur, l’affichage indique “Clean Grease Filter” (nettoyer le filtre à graisse) lorsque le ventilateur est activé. Lorsque cette icône apparaît sur l’affichage, les filtres à graisse installés doivent être lavés. Voir la section “Entretien de la hotte”.

■ Pour réinitialiser l’alarme de saturation du filtre à graisse,

appuyer sur le bouton POWER INCREASE (augmentation de la puissance) pendant 5 secondes. L’icône “Clean Grease Filter” (nettoyer le filtre à graisse) disparaît de l’affichage.

Alarme de saturation du filtre à charbon

Après 120 heures de fonctionnement du ventilateur, l’affichage indique “Replace Charcoal Filter” (remplacer le filtre à charbon) lorsque le ventilateur est activé. Lorsque cette icône apparaît sur l’affichage, les filtres à charbon doivent être remplacés. Voir la section “Entretien de la hotte”.

■ Pour réinitialiser l’alarme de saturation du filtre à charbon,

appuyer sur le bouton POWER DECREASE (diminution de la puissance) pendant 5 secondes. L’icône “Replace Charcoal Filter” (remplacer le filtre à charbon) disparaît de l’affichage.

Activation et désactivation du signal sonore

Les signaux sonores peuvent être activés ou désactivés en appuyant sur le bouton “LIGHT” (éclairage) pendant 5 secondes.

■ Si le signal sonore a été activé, un signal sonore retentit et le

symbole “Snd” (son) apparaît sur l’affichage pendant 3 secondes.

■ Si le signal sonore a été désactivé, le symbole “Snd” (son)

apparaît sur l’affichage pendant 3 secondes. L’appareil n’émettra aucun son.

Éclairage

Fonctionnement de l’éclairage :

1. Appuyer sur le bouton Light (éclairage) pour mettre la lumière

au niveau d’éclairage fort.

2. Appuyer de nouveau sur le bouton Light (éclairage) pour

mettre la lumière au niveau d’éclairage faible.

3. Appuyer sur le bouton Light une troisième fois pour éteindre

la lumière.

Minuterie

La minuterie peut être réglée pour une période allant de 1 à 60 minutes. Le réglage par défaut de la minuterie est de 10 minutes.

Utilisation de la minuterie :

1. Appuyer sur le bouton Timer (minuterie) pour accéder au

mode de minuterie. Après 5 secondes, la durée par défaut est automatiquement sélectionnée.

2. Appuyer sur les boutons POWER DECREASE (diminution de

la puissance) et POWER INCREASE (augmentation de la puissance) pendant que l’affichage clignote (pendant 5 secondes) pour ajuster la durée souhaitée. Si l’on appuie de nouveau sur le bouton de la minuterie ou que l’on attend 5 secondes après avoir sélectionné la durée souhaitée, le compte à rebours de la minuterie commence.

3. La minuterie peut être annulée à tout moment en appuyant de

nouveau sur le bouton de la minuterie.

REMARQUE :

Power Decrease et Power Increase sont réservés à la minuterie. Après la mise en route de la minuterie, les boutons Power Decrease et Power Increase peuvent être utilisés pour d’autres fonctions.

Pendant le réglage de la minuterie, les boutons

Inclusion et exclusion du filtre à charbon (accessoire de recyclage)

Lorsque le filtre à charbon est utilisé (mode recyclage), appuyer sur les boutons POWER DECREASE (diminution de la puissance) et POWER INCREASE (augmentation de la puissance) en même temps pendant 5 secondes; “Able” apparaît sur l’affichage pendant 3 secondes.

Lorsque le filtre à charbon n’est pas utilisé (mode ventilation), appuyer sur les boutons POWER DECREASE (diminution de la puissance) et POWER INCREASE (augmentation de la puissance) en même temps pendant 5 secondes; “None” (aucun) apparaît sur l’affichage pendant 3 secondes.

■ Lorsque le filtre à charbon a été exclu, l’alarme de filtre à

charbon est désactivée.

■ L’inclusion ou l’exclusion du filtre à charbon doit être

sélectionnée pendant que l’éclairage et le moteur du ventilateur sont éteints.

Capteur de chaleur

Le module de commande est équipé d’un capteur de chaleur qui met le ventilateur en marche à la vitesse maximale si la température autour de la zone du module de commande est excessive.

■ Que le ventilateur soit activé ou non, il est automatiquement

réglé à la vitesse maximale. “Auto” apparaît sur l’affichage pour indiquer que le capteur de chaleur a détecté un niveau de chaleur excessif.

■ Lorsque le ventilateur fonctionne en raison d’un niveau de

chaleur excessif détecté par le capteur de chaleur, on ne peut pas réduire la vitesse du ventilateur.

Vitesse du ventilateur

Power Increase/On (augmentation de la puissance/activé)

Ce bouton sert à mettre en marche le ventilateur ou à augmenter la vitesse du ventilateur.

■ Le ventilateur se met en marche si l’on appuie sur le bouton

Power Increase et que la hotte est désactivée.

■ Un signal sonore retentit lorsque le ventilateur atteint sa

vitesse maximale.

Power Decrease/Off (diminution de la puissance/ désactivé)

■ Ce bouton sert à éteindre le ventilateur ou à diminuer la

vitesse du ventilateur.

Timed Fan off (minuterie d’arrêt du ventilateur)

Le module de commande dispose de la caractéristique Timed Fan off (minuterie d’arrêt du ventilateur). Lorsqu’elle est activée, elle éteint automatiquement le ventilateur après 10 minutes de fonctionnement.

■ Pour activer la caractéristique Timed Fan off (minuterie

d’arrêt du ventilateur), appuyer sans relâcher pendant 5 secondes sur le bouton TIMER (minuterie). L’icône du ventilateur clignote et 10:00 (dix minutes) apparaît sur l’affichage. Le compte à rebours de la minuterie démarre après 3 secondes.

Page 25

ENTRETIEN DE LA HOTTE

Nettoyage

IMPORTANT : Nettoyer fréquemment la hotte et les filtres à graisse en suivant les instructions suivantes. Réinstaller les filtres à graisse avant de faire fonctionner la hotte.

Surfaces externes :

Afin d’éviter d’endommager la surface externe, ne pas utiliser de tampons en laine d’acier ou de tampons à récurer savonneux.

Toujours essuyer pour éviter de laisser des marques d’eau.

Méthode de nettoyage :

■ Savon détergent liquide et eau, ou produit de nettoyage

polyvalent.

■ Frotter avec un chiffon doux humide ou une éponge non

abrasive, puis rincer avec de l’eau propre et essuyer.

Filtre à graisse métallique

Remplacement du filtre à charbon :

1. Placer le filtre à charbon sur la grille protégeant le moteur du

ventilateur de façon à ce que les encoches du filtre correspondent aux tiges situées sur les côtés de la grille de protection du moteur.

Les filtres doivent être lavés fréquemment. Placer les filtres métalliques dans un lave-vaisselle ou une solution de détergent chaude.

Laisser sécher le filtre complètement avant de le réinstaller. Éteindre le ventilateur et les lampes. Laisser refroidir la lampe à

halogène.

1. Retirer chaque filtre en tirant sur la poignée à ressort, puis en

tirant le filtre vers le bas.

A. Poignée à ressort

A. Filtre à charbon B. Tiges C. Moteur du ventilateur

2. Faire pivoter le filtre à charbon dans le sens horaire pour

l’emboîter.

3. Répéter les étapes 1 à 2 pour l'autre filtre.

Remplacement d’une lampe à halogène

Interrompre l’alimentation de la hotte; attendre le refroidissement de la lampe à halogène. Pour éviter d’endommager ou de réduire la longévité de la lampe neuve, ne pas toucher la lampe avec les doigts nus. Remplacer la lampe en la manipulant avec un mouchoir de papier ou des gants de coton.

Si les nouvelles lampes ne fonctionnent pas, vérifier que chaque lampe est correctement insérée dans sa douille avant de demander l'intervention d’un dépanneur.

1. Déconnecter la source de courant électrique.

2. À l’aide d’un tournevis à lame plate, dégager doucement le

protège-lampe.

2. Laver les filtres métalliques selon le besoin au lave-vaisselle

ou avec une solution de détergent chaude.

3. Réinstaller le filtre en s’assurant que les poignées à ressort

sont orientées vers l’avant. Insérer le filtre à graisse métallique dans la rainure supérieure.

4. Tirer vers le bas la poignée à ressort.

5. Pousser le filtre métallique vers le haut et relâcher la poignée

pour l’emboîter.

6. Répéter les étapes 1 à 5 pour l’autre filtre.

Filtres d’installation sans décharge à l’extérieur (recyclage)

Le filtre à charbon n’est pas lavable. Celui-ci devrait durer pendant un maximum de six mois dans des conditions d’utilisation normales. Remplacer par l’ensemble de filtre à charbon numéro W10272068.

3. Enlever la lampe. Installer une lampe à halogène neuve de

120 V/40 W maximum, à culot de type G-9.

4. Réinstaller le protège-lampe.

5. Reconnecter la source de courant électrique.

Page 26

SCHÉMA DE CÂBLAGE

P4A

GRIS

Seulement 4 lampes pour les modèles en îlot

GRIS

MAR

JA/VE

Terre

JA/VE

Carte des circuits d'alimentation électronique

Interface utilisateur électronique

JA JA

Résistance du moteur (ohms)

Bleu - Rouge

Bleu - Gris

Bleu - Noir

Bleu - Blanc

Temp. amb.

14,3

9,8

21,6

73,4˚F (23˚C)

Caractéristiques du moteur

Alimentation

Fréquence

Absorption de courant

Courant

120 VCA

60 HZ

450 W

3,7 A

MAR

JA/VE

SE124A

Page 27

ASSISTANCE OU SERVICE

Lors d’un appel pour assistance ou service, veuillez connaître la date d’achat, le numéro de modèle et le numéro de série complets de l’appareil. Ces renseignements nous aideront à mieux répondre à votre demande.

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de rechange, nous vous recommandons d’employer uniquement les pièces spécifiées par l’usine. Les pièces spécifiées par l’usine conviendront et fonctionneront bien parce qu’elles sont fabriquées avec la même précision utilisée dans la fabrication de chaque nouvel appareil. Pour localiser les pièces spécifiées par l’usine dans votre région, nous appeler ou téléphoner au centre de service désigné le plus proche.

Au Canada

Veuillez appeler sans frais le Centre pour l’eXpérience de la clientèle de KitchenAid Canada au : 1-800-807-6777 ou visitez notre site web à www.kitchenaid.ca.

Nos consultants vous renseigneront sur les sujets suivants :

■ Caractéristiques et spécifications sur toute notre gamme

d’appareils électroménagers.

■ Consignes d’utilisation et d’entretien.

■ Vente d’accessoires et de pièces de rechange.

■ Références aux marchands locaux, aux distributeurs de

pièces de rechange et aux compagnies de service. Les techniciens de service désignés par KitchenAid Canada sont formés pour remplir la garantie des produits et fournir un service après la garantie, partout au Canada.

Pour plus d’assistance

Si vous avez besoin de plus d’assistance, vous pouvez soumettre par écrit toute question ou préoccupation à KitchenAid Canada à l’adresse suivante :

Centre pour l’eXpérience de la clientèle KitchenAid Canada 200 - 6750 Century Ave. Mississauga, Ontario L5N 0B7

Veuillez inclure dans votre correspondance un numéro de téléphone où l’on peut vous joindre dans la journée.

Accessoires

Ensemble Filtre à charbon

(pour une installation sans décharge à l’extérieur seulement) Commander la pièce n° W10272068

Ensemble de recyclage

(pour installations sans décharge à l’extérieur uniquement) Commander la pièce n° W10272061

Ensemble d’extension de cheminée

Commander la pièce n° W10272078

Ensemble d'air de compensation de 6" (15,2 cm)

(consulter les codes du bâtiment locaux) Commander la pièce numéro W10446915

Page 28

GARANTIE DU SYSTÈME DE VENTILATION KITCHENAID®

W10321799F

1/13

Printed in Mexico

Imprimé au Mexique

Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions

GARANTIE LIMITÉE

jointes à ou fournies avec le produit, la marque KitchenAid de Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “KitchenAid”) paiera pour les pièces spécifiées par l'usine et la main-d'œuvre pour corriger les vices de matériaux ou de fabrication. Le service doit être fourni par une compagnie de service désignée par KitchenAid. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s’applique exclusivement lorsque l’appareil est utilisé dans le pays où il a été acheté. À l'extérieur du Canada et des 50 États des États-Unis, cette garantie limitée ne s'applique pas. Une preuve de la date d’achat original est exigée pour obtenir un service dans le cadre de la présente garantie limitée.

ARTICLES EXCLUS DE LA GARANTIE

La présente garantie limitée ne couvre pas :

1. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser l'appareil,

remplacer ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.

2. Les visites de service pour réparer ou remplacer les ampoules électriques de l'appareil, les filtres à air ou les filtres à eau. Les pièces

consomptibles ne sont pas couvertes par la garantie.

3. Les réparations lorsque le gros appareil ménager est utilisé à des fins autres que l'usage unifamilial normal ou lorsque les

instructions d’installation et/ou les instructions de l’opérateur ou de l’utilisateur fournies ne sont pas respectées.

4. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de pièces consomptibles ou de produits nettoyants non approuvés par KitchenAid.

5. Les défauts apparents, notamment les éraflures, les bosses, fissures ou tout autre dommage au fini du gros appareil ménager, à

moins que ces dommages soient dus à des vices de matériaux ou de fabrication et soient signalés à KitchenAid dans les 30 jours suivant la date d’achat.

6. Les coûts associés au transport du gros appareil ménager du domicile pour réparation. Ce gros appareil ménager est conçu pour

être réparé à domicile et seul le service à domicile est couvert par la présente garantie.

7. Les réparations aux pièces ou systèmes résultant d'une modification non autorisée faite à l'appareil.

8. Les frais de transport pour le service d'un produit si votre gros appareil est situé dans une région éloignée où un service d’entretien

KitchenAid autorisé n’est pas disponible.

9. La dépose et la réinstallation de votre gros appareil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé

conformément aux instructions d'installation fournies.

10. Les gros appareils ménagers dont les numéros de série et de modèle originaux ont été enlevés, modifiés ou qui ne peuvent pas être

facilement identifiés. La présente garantie est nulle si le numéro de série d’usine a été modifié ou enlevé du gros appareil ménager.

Le coût d’une réparation ou d'un remplacement dans le cadre de ces circonstances exclues est à la charge du client.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. KITCHENAID N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES LIMITATIONS DE LA DURÉE DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT VARIER D'UNE JURIDICTION À UNE AUTRE.

Si vous résidez à l'extérieur du Canada et des 50 États des États-Unis, contactez votre marchand KitchenAid autorisé pour déterminer si une autre garantie s'applique.

Si vous avez besoin de service, voir d'abord la section “Dépannage” du Guide d'utilisation et d'entretien. Après avoir vérifié la section “Dépannage”, de l'aide supplémentaire peut être trouvée en vérifiant la section “Assistance ou service” ou en appelant KitchenAid. Aux É.-U., composer le 1-800-422-1230. Au Canada, composer le 1-800-807-6777.

4/09

Conservez ce manuel et votre reçu de vente ensemble pour référence ultérieure. Pour le service sous garantie, vous devez présenter un document prouvant la date d'achat ou d'installation.

Inscrivez les renseignements suivants au sujet de votre gros appareil ménager pour mieux vous aider à obtenir assistance ou service en cas de besoin. Vous devrez connaître le numéro de modèle et le numéro de série au complet. Vous trouverez ces renseignements sur la plaque signalétique située sur le produit.

Nom du marchand ______________________________________________

Adresse ________________________________________________________

Numéro de téléphone ___________________________________________

Numéro de modèle______________________________________________

Numéro de série ________________________________________________

Date d’achat____________________________________________________
