Quick Reference Guide
Cooking gestures are
invisible ingredients.
They turn inspiration
into emotions and
emotions into a
masterpiece.
It’s all about artisanality,
that’s why we take it so
seriously.
Thanks for choosing
Index
NL pag. 3
Kap
,
Snelle referentiegids
NL
Cooking gestures are
invisible ingredients.
They turn inspiration
into emotions and
emotions into a
masterpiece.
It’s all about artisanality
that’s why we take it so
seriously.
Dank u wel voor uw keuze
van
3
Snelgids
W DANKEN U VOOR UW AANKOOP VAN EEN
KITCHENAID PRODUCT
Voor verdere assistentie kunt u het apparaat registeren
op www.kitchenaid.eu/register
Lees de instructies aandachtig
voordat u het apparaat
gebruikt.
Productbeschrijving
Eerste gebruik
Luchtventilatie (voor de afzuiguitvoeringen)
Sluit de kap en de afzuiging aan op openingen in de muren met een diameter die overeenkomt met
de luchtuitlaatopening (aansluitens).
Als u buizen en kleinere openingen gebruikt, leidt dit tot verminderde zuigprestaties en kan het lawaai
drastisch toenemen.
In zulke gevallen wordt elke aansprakelijkheid van de hand gewezen.
! Gebruik een buis van minimaal benodigde lengte.
! Gebruik een buis met zo weinig mogelijk bochten (maximale hoek: 90°).
! Voorkom drastische wijzigingen in de buisdiameter.
! Het bedrijf wijst alle aansprakelijkheid af in gevallen waarin deze regels niet in acht worden
genomen.
Filter of kanaal?
! Uw wasemkap kan worden gebruikt in de afzuigingsuitvoering.
Als u de kap wilt gebruiken in de lteruitvoering, moet de speciale ACCESSOIRESET worden
geïnstalleerd.
Controleer of de ACCESSOIRESET geleverd is of apart gekocht moet worden.
Opmerking: Indien aanwezig kan het aanvullende systeem met actieve kool in bepaalde gevallen in
de kap worden geïnstalleerd. Informatie over het omzetten van de zuiguitvoering van de kap in de
lteruitvoering vindt u in de handleiding “Veiligheidsinstructies & Installatie”.
Kanaaluitvoering
Bij deze uitvoering worden dampen het gebouw uit geleid via een speciale pijp die verbonden is met
de verbindingsring boven op de kap.
Let op! De uitlaatpijp wordt niet meegeleverd en moet apart worden aangeschaft. De diameter van
de uitlaatpijp moet gelijk zijn aan die van de verbindingsring.
Let op! Als de kap met een actieve-koollter wordt geleverd, moet dit lter worden verwijderd.
Filteruitvoering
De opgenomen lucht wordt ontvet en geurloos gemaakt voordat deze weer terug in de ruimte wordt
geblazen.
Om de kap in deze uitvoering te kunnen gebruiken, moet u een systeem voor aanvullende ltering
installeren dat werkt met actieve kool.
4
Bedieningspaneel
T1
L2-L3
T2
L1
T3
T1. AAN/UIT knop "Automatische werking (sensor)" - zie de functielijst in de volgende
paragraaf.
T2. Bedieningsknop aanzuigsnelheid (vermogen): 1, 2, 3, intensief.
Opmerking: Intensieve snelheid duurt ongeveer 5 minuten en wordt vervolgens automatisch
ingesteld op snelheid 2.
T3. AAN/UIT knop (kort indrukken) en instelling lichtintensiteit (lang indrukken).
VOORZICHTIG! Deze kap heeft een automatisch bedieningssysteem (zie paragraaf "Automatische
bediening (sensor)").
De ijking wordt automatisch uitgevoerd telkens als de kap opnieuw wordt aangesloten op het
stroomnet (bijv.: de eerste maal dat het wordt geïnstalleerd na een stroomuitval). Het kan ook
handmatig worden gedaan (zie paragraaf "Parameters instellen voor automatische bediening Handmatige instelling" ).
Tijdens de kalibratie, die 5 minuten duurt, knipperen de bedieningselementen en kan alleen de
lichtknop worden gebruikt.
Indicatorlampje lterverzadiging
De kap geeft aan wanneer lteronderhoud nodig is:
Vetlter (na 40 uur gebruik): alle leds geven rood licht.
Geurlter met actieve kool (na 160 uur gebruik): alle leds geven rood licht, leds L2 en L3 knipperen.
Filterverzadiging resetten
Nadat u het lteronderhoud hebt uitgevoerd, houdt u de knoppen T1 en T3 ingedrukt. De leds L1, L2
en L3 lichten kort rood op en gaan vervolgens uit.
• Activeringsindicator voor geurlterverzadiging met actieve kool: Deze indicator is normaal
uitgeschakeld. Om de indicator in te schakelen, gaat u als volgt te werk:
Laat de kap uitgeschakeld en houd tegelijkertijd T1 en T2 ingedrukt: L1 gaat eerst aan, vervolgens
L2 en dan L3. Als de knoppen worden losgelaten, knipperen de leds L2 en L3 kortstondig om aan
te geven dat de activering is gelukt.
• Uitschakeling van LED voor verzadiging van koolstoflter: herhaal bovenstaande stappen; eerst
gaan de leds L1, L2 en L3 gelijktijdig aan en vervolgens alleen L1. Als de knoppen worden
losgelaten, gaan de leds L1, L2 en L3 weer aan om aan te geven dat het uitschakelen is gelukt.
Automatisch bedieningssysteem (sensor)
VOORZICHTIG! We raden aan de procedure “Instellingen automatische bediening” (zie hieronder) uit
te voeren voordat het apparaat in de automatische modus wordt gebruikt.
Automatisch bedieningssysteem (sensor)
De afzuigkap gaat aan met de snelheid die het meest geschikt is voor de kookomstandigheden die
door de sensor worden gedetecteerd.
Om deze functie te activeren:
Druk kort op T1, led L1 gaat wit branden.
Parameterinstelling voor automatische werking
De parameterinstelling gebeurt automatisch wanneer de afzuigkap op het lichtnet wordt aangesloten
(bijvoorbeeld: bij de eerste installatie of na een stroomuitval), of handmatig.
5
Opmerking: Alle handmatige handelingen van kalibratie, selectie, instelling en aansluiting die
hieronder worden beschreven, zijn mogelijk met de kap UIT en de automatische werking UIT
(T1 UIT - L1 UIT).
Handmatige instelling
Gebruik deze instelling wanneer u merkt dat de automatische werking niet naar tevredenheid
functioneert; bij normale omstandigheden in de keuken.
Handmatige instelling omvat:
• Kalibratie van de kap:
• Keuze van het type kookplaat (gas, inductie of elektrisch).
Kalibratie van de kap:
Houd de knop T1 ingedrukt (ongeveer 10 seconden). Led L1 knippert om aan te geven dat de
kalibratie is begonnen. Het kalibratieproces duurt ongeveer 5 minuten.
Keuze van het type kookplaat (gas, inductie of elektrisch)
Houd de knop T2 ingedrukt (ongeveer 10 seconden), alle leds knipperen gedurende 5 seconden.
Druk binnen deze tijd op T1 om uw kookplaat te selecteren:
Oranje led: gaskookplaat.
Blauwe led: inductiekookplaat.
Witte led: elektrische kookplaat
Wacht 5 sec. totdat de kap de keuze heeft vastgelegd en alle leds uit zijn gegaan.
Technische gegevens
Hoogte (cm) Breedte (cm) Diepte (cm) Ø van uitlaatbuis (cm)
36,7 52,3-72,3 29 15
Reinigen en onderhoud
Reinigen
• Gebruik geen stoomreinigers.
• Koppel het apparaat los van het stroomnet.
Belangrijk: gebruik geen bijtende of schurende reinigingsmiddelen. Als een dergelijk product per
ongeluk in contact komt met het apparaat, verwijder het dan onmiddellijk met een vochtig doekje.
Gebruik geen alcohol.
• Reinig de oppervlakken met een vochtige doek. Voeg een paar druppels afwasmiddel toe aan het
water als de kap erg vuil is. Afdrogen met een droge doek.
Belangrijk: gebruik geen schuursponsjes, sponsjes van staalwol of metalen schrapers. Met verloop van
tijd kunnen deze de oppervlakken in email beschadigen.
Gebruik reinigingsmiddelen die speciek bedoeld zijn voor het reinigen van het apparaat en volg de
aanwijzingen van de fabrikant.
Belangrijk: Reinig de lters minstens een keer per maand om sporen van olie en vet te verwijderen.
Onderhoud van het paneel

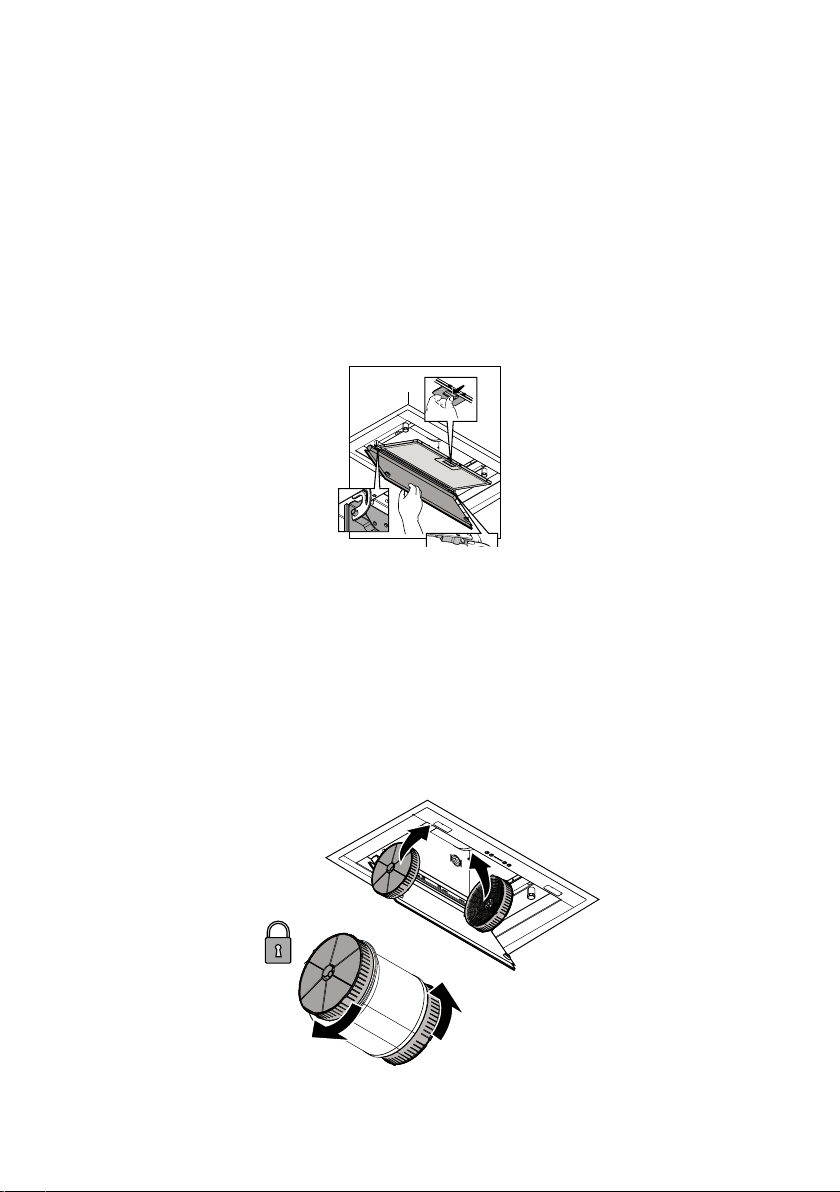

Demonteren:
a. trek het paneel (VOORZIJDE) omlaag;
b. maak het los van de achterste scharnieren.
Reinigen:
6
het aanzuigpaneel moet net zo vaak als het vetlter worden gereinigd. Gebruik een vochtige doek met
een neutraal vloeibaar reinigingsmiddel.
Vermijd het gebruik van producten die schuurmiddelen bevatten. GEBRUIK GEEN ALCOHOL!
Montage:
Het paneel moet aan de achterkant worden vastgehaakt en aan de voorkant worden vastgezet
(met magneten).
Let op! controleer altijd of het paneel stevig op zijn plaats is bevestigd.
Onderhoud van de vetlters
Deze moet eens per maand worden gereinigd met een niet-agressief schoonmaakmiddel. Dit kan met de
hand of met een vaatwasser, waarbij deze op een lage temperatuur en een kort programma moet worden
ingesteld.
Als het vetlter in de vaatwasser wordt schoongemaakt, kan het enigszins verkleuren, maar dit is niet van
invloed op de ltercapaciteit.
Trek aan de hendel om de lter te verwijderen.
Eens de lter gewassen en gedroogd is, ga in omgekeerde volgorde te werk om hem terug te plaatsen.
Onderhoud van de koolstoflter (alleen voor ltermodellen)
Deze lter houdt de onaangename geuren tegen die ontstaan tijdens het koken.
Het duurt lang voordat het koolstoflter verzadigd raakt, maar dit is afhankelijk van de manier van
koken en van de frequentie waarmee het vetlter wordt gereinigd. Het is hoe dan ook nodig om het
patroon iedere vier maanden te vervangen. Het kan NIET gewassen of geregenereerd worden.
Plaatsen of vervangen van de koolstoflter
1. Haal de stekker van de kap uit het stopcontact.
2. Verwijder de vetlters.
3. Plaats 2 koollters (een aan elke kant van houder).
4. Breng het vetlter weer aan.
Ga in omgekeerde volgorde te werk om te verwijderen.
De lampjes vervangen
Opmerking: Om een LED-lamp te vervangen, neem contact op met de Klantenservice.
7
Storingen verhelpen
Probleem Oplossingen
Het apparaat werkt niet. • Controleer de netspanning en of het apparaat
aangesloten is op de stroomtoevoer;
• Controleer of een snelheid is geselecteerd;
• Zet het apparaat aan en weer uit, om te controleren of het
probleem is opgelost.
De kap zuigt niet voldoende lucht
af.
De kap werd uitgeschakeld tijdens
de normale werking.
• Controleer of de snelheid van de luchtafzuiging op het
gewenste niveau ingesteld is;
• Controleer of de lters schoon zijn;
• Controleer of de ventilatieopeningen niet verstopt zijn.
• Controleer of de stroom niet is losgekoppeld;
• Controleer of de veelpolige uitschakelapparatuur niet
buiten bedrijf is.
8
Raadpleeg onze website www.kitchenaid.eu voor complete gebruiksaanwijzingen.
Daar vindt u ook meer nuttige informatie over onze producten, zoals inspirerende recepten
gecreëerd en getest door onze merkvertegenwoordigers of de dichtstbijgelegen kookschool van
KitchenAid.
9
NL
Gedrukt in Italië
400011328297
