Installation |
4 |
Produktbeskrivning |
6 |
När maskinen används första gången |
7 |
Programtabell |
10 |
Tillval och funktioner |
11 |
Ställa in disken |
12 |
Daglig användning |
14 |
Rekommendationer |
15 |
Rengöring och underhåll |
15 |
Felsökning |
17 |
Kundtjänst |
18 |
Innan apparaten används, läs noga igenom Hälsa och Säkerhet.
VIKTIGT: Om maskinen måste flyttas ska den bibehållas i upprätt läge. Om det absolut är nödvändigt kan man luta den bakåt.
ANSLUTNING AV VATTENTILLFÖRSELN
Anpassning av vattentillförseln för installation får endast utföras av en kvalificerad tekniker.
Inoch utloppsslangarna för vattnet kan placeras både till höger eller till vänster för bästa möjliga installation.
Kontrollera att diskmaskinen inte böjer eller trycker ihop slangarna.

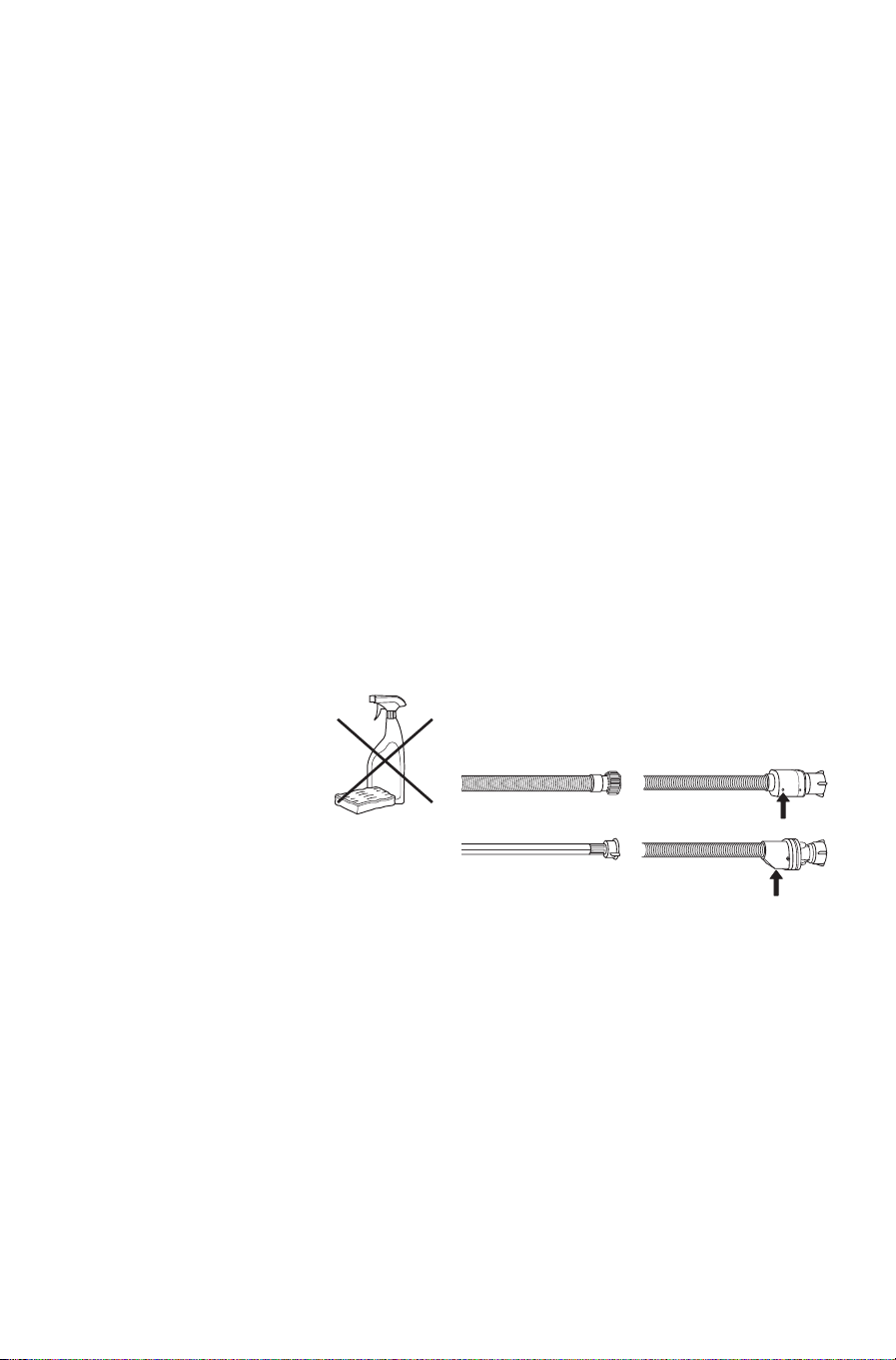

ANSLUTNING AV VATTENINLOPPSSLANGEN
•Låt vattnet rinna tills det är helt klart.
•Skruva fast inloppsslangen hårt på plats och vrid kranen.
Om inloppsslangen inte är tillräckligt lång, kontakta en specialaffär eller en auktoriserad tekniker. Vattentrycket måste befinna sig inom de värden som anges i den tekniska datatabellen - annars kan det hända att diskmaskinen inte fungerar på rätt sätt. Kontrollera att slangen inte är böjd eller hoptryckt.
SPECIFIKATIONER FÖR ANSLUTNING AV VATTENTILLFÖRSELSLANGEN:
VATTENTILLFÖR- |
kallt eller varmt (max. 60°C) |
|
SEL |
|
|
VATTENINTAG |
3/4” |
|
|
|
|
VATTENTRYCK- |
0,05 |
÷ 1MPa (0,5 ÷ 10 bar) |
ETS STYRKA |
7,25 |
– 145 psi |
|
|
|
ANSLUTNING AV VATTENUTLOPPSSLANGEN
Anslut utloppsslangen till en avloppsledning med en minimidiameter på 2 cm A
Utloppsslangens anslutning måste sitta på en höjd på mellan 40 till 80 cm från golvet eller den yta på vilken diskmaskinen står.
MAX 80 cm
MIN 40 cm
Innan vattenutloppsslangen ansluts till diskhons avlopp ska plastpluggen B tas bort.
ÖVERSVÄMNINGSSKYDD
Översvämningsskydd. För att skydda mot översvämning är diskmaskinen:
- utrustad med ett särskilt system som blockerar vattentillförseln vid fel eller läckage från maskinens insida.
Vissa modeller är också utrustade med den ytterligare säkerhetsanordningen New Aqua Stop, som garanterar översvämningsskydd även om en vattentillförselslang skulle gå sönder.
Under inga som helst omständigheter får vatteninloppsslangen klippas av, då den innehåller strömförande elektriska delar.
ELEKTRISK ANSLUTNING
VARNING: Under inga som helst omständigheter får vatteninloppsslangen klippas av, då den innehåller strömförande elektriska delar.
Innan kontakten sätts i uttaget, kontrollera att:
•Uttaget är jordat och följer gällande regelverk.
•Uttaget tål apparatens maximala belastning som anges på typskylten som sitter på insidan av luckan (se PRODUKTBESKRIVNING).
•Strömförsörjningens spänning faller inom de värden som anges på dataplåten på luckans insida.
•Uttaget är förenligt med apparatens stickpropp. Om detta inte skulle vara fallet, be en auktoriserad tekniker att byta ut kontakten (se KUNDTJÄNST). Använd inte förlängningskablar eller grenuttag. När maskinen har installerats ska strömförsörjningskabeln och eluttaget vara lättillgängliga.
Kabeln får inte vara böjd eller hoptryckt.
Om strömförsörjningskabeln är skadad ska den bytas ut av tillverkaren eller av dess auktoriserade verkstad för att förebygga all eventuell risk.
Företaget ansvarar inte för eventuella olyckor om dessa föreskrifter inte observeras.
4
PLACERING OCH NIVELLERING
1.Placera diskmaskinen på ett plant robust golv. Om golvet är ojämnt kan framfötterna justeras tills maskinen står i våg. Om maskinen står i våg blir den stabilare och det finns mindre risk för att den flyttar sig eller ger upphov till vibration och buller när den kör.
4.För att justera höjden på den bakre foten, vrid på den röda sexkantiga bussningen i mitten längst ned på diskmaskinens framsida med hjälp av en sexkantsnyckel med en öppning på 8 mm.
Vrid nyckeln medurs för att öka höjden och moturs för att sänka den.
MÅTT, KAPACITET OCH FÖRBRUKNING I STANDBY:
BREDD |
598 mm |
HÖJD |
820 mm |
DJUP |
555 mm |
KAPACITET |
14 standardkuvert |
FÖRBRUKNING I |
Påslaget läge - 5 W |
STANDBY: |
Avstängt läge - 0,5 W |
|
|
5
MASKIN
|
1 |
8 |
|
9 |
2 |
3
|
11 |
|
4 |
|
|
|
|
|
|
|
5 |
|
Service: 12 |
|
6 |
|
0000 000 00000 |
|
|
|
|
|
7 |
|
13 |
|
|
1. |
Överkorg |
8. |
Nedre spolarm |
2. |
Hopfällbara koppställ |
9. |
Filterenhet |
3. |
Överkorgens höjdjustering |
10. |
Saltbehållare |
4. |
Övre spolarm |
11. |
Diskoch sköljmedelsbehållare |
5. |
Dynamic Clean-utrustning |
12. |
Typskylt |
6. |
Underkorg |
13. |
Kontrollpanel |
7. |
Bestickkorg |
|
|
KONTROLLPANEL
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
2 |
3 |
4 |
|
5 |
6 7 8 |
9 |
|
|
|
10 11 |
12 |
13 |
14 |
15 |
|
16 |
|
17 |
|
18 |
|||||||||
1. |
Knapp PÅ/AV |
|
|
|
|
|
|
|
11. Kontrollampa för sköljmedelsnivå |
|
|
|||||||||||||||||||||
2. |
Knapp FÖREGÅENDE |
|
|
|
|
|
|
12. |
Kontrollampa för saltnivå |
|
|
|
|
|
|
|
|
|
|
|||||||||||||
3. |
Knapp NÄSTA |
|
|
|
|
|
|
|
13. |
Kontrollampa för tablettdiskmedel (allt-i-ett) |
||||||||||||||||||||||
4. |
Knapp Multizone |
|
|
|
|
|
|
|
14. |
Knapp med kontrollampa för tablettdiskmedel |
||||||||||||||||||||||
5. |
Display |
|
|
|
|
|
|
|
|
|
|
(allt-i-ett) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
6. |
Kontrollampa för Multizone |
|
|
|
|
|
15. |
Knapp Boost med kontrollampa |
|
|
|
|
|
|
||||||||||||||||||
7. |
Kontrollampa för Eko-program |
|
|
|
|
|
16. |
Knapp Dynamic Clean med kontrollampa |
||||||||||||||||||||||||
8. |
Kontrollampa för Fördröjd Start |
|
|
|
|
|
17. |
Knapp Fördröjd Start med kontrollampa |
|
|
||||||||||||||||||||||
9. |
Programnummer och lampa för återstående tid |
|
18. |
Knapp START med kontrollampa |
|
|
||||||||||||||||||||||||||
10. |
Kontrollampa för stängd vattenkran |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6
