WASHER INSTALLATION INSTRUCTIONS

INSTRUCCIONES PARA LA INSTALACIÓN DE LA LAVADORA

INSTRUCTIONS POUR L’INSTALLATION DE LA LAVEUSE

Table of Contents / Índice / Table des matières

WASHER SAFETY............................................ 1

INSTALLATION REQUIREMENTS ................. 2

Tools and Parts ............................................. 2

Location Requirements................................. 3

Drain System................................................. 3

Electrical Requirements ................................ 4

INSTALLATION INSTRUCTIONS ................... 5

Before You Start............................................ 5

Remove Shipping Strap................................ 5

Connect Drain Hose...................................... 5

Connect the Inlet Hoses ............................... 6

Secure the Drain Hose.................................. 7

Level the Washer........................................... 7

Complete Installation .................................... 8

SEGURIDAD DE LA LAVADORA.................... 9

REQUISITOS DE INSTALACIÓN .................... 9

Herramientas y piezas................................... 9

Requisitos de ubicación.............................. 10

Sistema de desagüe ................................... 10

Requisitos eléctricos................................... 11

INSTRUCCIONES DE INSTALACIÓN .......... 12

Antes de empezar....................................... 12

Quite el fleje de embalaje............................ 12

Cómo conectar la manguera de desagüe .. 12

Conecte las mangueras de entrada ........... 13

Asegure la manguera de desagüe.............. 14

Nivele la lavadora........................................ 14

Complete la instalación............................... 16

SÉCURITÉ DE LA LAVEUSE......................... 17

EXIGENCES D’INSTALLATION .................... 17

Outillage et pièces....................................... 17

Exigences d’emplacement ......................... 18

Système de vidange ................................... 18

Spécifications électriques........................... 19

INSTRUCTIONS D’INSTALLATION.............. 20

Avant de commencer.................................. 20

Élimination de la sangle d’expédition ......... 20

Raccordement du tuyau de vidange .......... 20

Raccordement des tuyaux d’arrivée d’eau 21

Immobilisation du tuyau de vidange........... 22

Réglage de l’aplomb de la laveuse............. 22

Achever l’installation ................................... 23

WASHER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.

This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

You can be killed or seriously injured if you don't immediately

DANGER

WARNING

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.

follow instructions.

can be killed or seriously injured if you don't

You
instructions.

follow

3957165

INSTALLATION REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting installation.
The parts supplied are in the washer basket.

Tools needed for connecting the drain hose and water
inlet hoses:

■ Pliers that open to 1⁹⁄₁₆"

(3.95 cm)

Parts supplied:

■ Flashlight (optional)

Alternate Parts

Your installation may require additional parts. For ordering
information, please refer to the toll free phone numbers on the
front page of your “Washer User Instructions.”

If You Have: You Will Need to Buy:

Laundry tub or
standpipe taller
than 96" (2.4 m)

Sump pump system (if not already
available)

AB

A. Drain hose form
B. Water inlet hoses (2)
C. Flat water inlet hose washers (4)

C

Tools needed for securing the drain hose and leveling
the washer:

■ Adjustable or open end

wrench ⁹⁄₁₆" (14 mm)

■ Level

■ Wood block

■ Ruler or measuring tape

Parts supplied:

1" (2.5 cm)
diameter
standpipe

Overhead sewer Standard 20 gal. (76 L) 39" (99 cm) tall

Floor drain Siphon break, Part Number 285320;

Water faucets
beyond reach of fill
hoses

Drain hose too
short

Drain hose that is
too long

Lint clogged drain Drain protector, Part Number 367031

2" (5 cm) diameter to 1" (2.5 cm)
diameter standpipe adapter,
Part Number 3363920

drain tub or utility sink, sump pump and
connectors (available from local
plumbing suppliers)

additional drain hose,
Part Number 3357090 and connector kit,
Part Number 285442

2 longer water fill hoses:
6 ft (1.8 m) Part Number 76314,
10 ft (3.0 m) Part Number 350008

Drain hose, Part Number 388423 and
hose kit, Part Number 285442

Hose kit, Part Number 285442

A

A. Beaded tie strap
B. Front leveling feet with nuts (2)

B

2

Location Requirements

Selecting the proper location for your washer improves
performance and minimizes noise and possible washer “walk.”

Your washer can be installed in a basement, laundry room, closet,
or recessed area. See “Drain System.”

IMPORTANT: Do not install or store the washer where it will be
exposed to the weather.

Proper installation is your responsibility.

You will need:

■ A water heater set to deliver 120°F (49°C) water to the washer.

■ A grounded electrical outlet located within 4 ft (1.2 m) of

where the power cord is attached to the back of the washer.
See “Electrical Requirements.”

■ Hot and cold water faucets located within 3 ft (90 cm) of the

hot and cold water fill valves, and water pressure of 5-100 psi
(34.5-690 kPa). Washers with triple dispensers require
20-100 psi (138-690 kPa) for best performance.

■ A level floor with a maximum slope of 1" (2.5 cm) under entire

washer. Installing the washer on carpeting is not
recommended.

■ A sturdy floor to support the washer weight (washer, water

and load) of 315 lbs (143 kgs).

Do not store or operate your washer in temperatures at or below
32°F (0°C). Some water can remain in the washer and can cause
damage in low temperatures. See “Washer Care” in the Washer
User Instructions for winterizing information.

Recessed area or closet installation

The dimensions shown are for the recommended spacing allowed
(A and B), except the closet door ventilation openings. The
dimensions shown for the closet door ventilation openings (C) are
the minimum required.

3"

(7.6 cm)

19"

(48.3 cm)

14" max.
(35.6 cm)

2

48 in.
(310 cm )

2

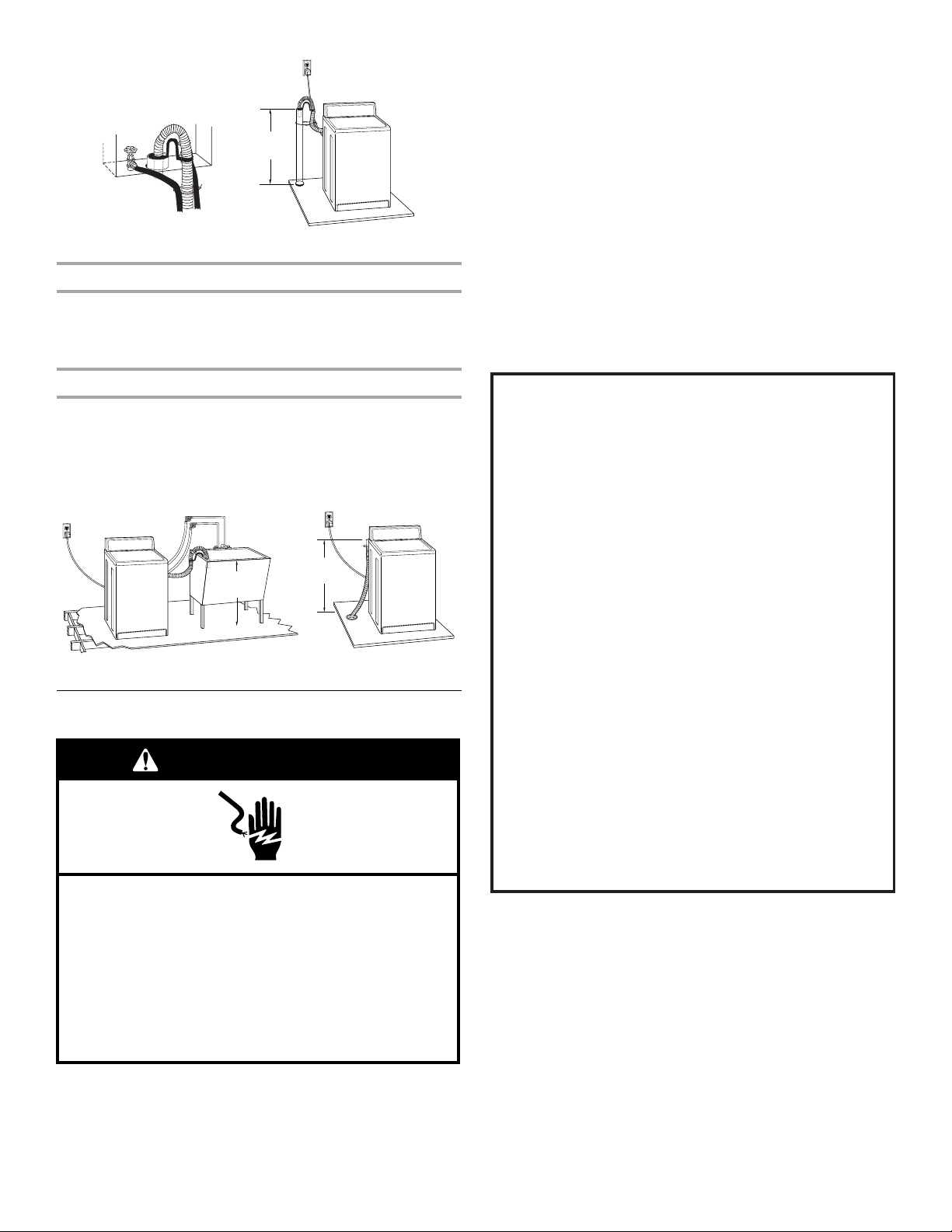

Drain System

The washer can be installed using the standpipe drain system
(floor or wall), the laundry tub drain system, or the floor drain
system. Select the drain hose installation method you need. See
“Tools and Parts.”

Standpipe drain system—wall or floor (views A & B)

The standpipe drain requires a minimum diameter standpipe of
2" (5 cm). The minimum carry-away capacity can be no less than
17 gal. (64 L) per minute. A 2" (5 cm) diameter to 1" (2.5 cm)
diameter standpipe adapter kit is available. See “Tools and Parts.”

The top of the standpipe must be at least 39" (99 cm) high and no
higher than 96" (244 cm) from the bottom of the washer.

39"

(99 cm)

A

Laundry tub drain system (view A)

The laundry tub needs a minimum 20 gal. (76 L) capacity. The top
of the laundry tub must be at least 39" (99 cm) above the floor and
no higher than 96" (244 cm) from the bottom of the washer.

Floor drain system (view B)

The floor drain system requires a siphon break that may be
purchased separately. See “Tools and Parts.”

The siphon break must be a minimum of 28" (71 cm) from the
bottom of the washer. Additional hoses might be needed.

B

2

24 in.

2

(155 cm )

0"

(0 cm)

27"

(68.6 cm)

0"

(0 cm)

1"

(2.5 cm)

(64.8 cm)

A

A. Front view
B. Side view

C. Closet door with vents

■ Additional spacing should be considered for ease of

25

4"

¹⁄₂"

(10.2 cm)

B

3"

(7.6 cm)

C

installation and servicing.

■ Additional clearances may be required for wall, door and floor

moldings.

■ Additional spacing of 1" (2.5 cm) on all sides of the washer is

recommended to reduce noise transfer.

■ If a closet door is installed, the minimum air openings in the

top and bottom of the door are required (C). Louvered doors
with air openings in the top and bottom are acceptable.

■ Companion appliance spacing should also be considered.

39"

(99 cm)

A

28"

(71 cm)

B

3

WARNING

Electrical Requirements

■ If codes permit and a separate ground wire is used, it is

recommended that a qualified electrician determine that the
ground path is adequate.

■ Do not ground to a gas pipe.

■ Check with a qualified electrician if you are not sure the

washer is properly grounded.

■ Do not have a fuse in the neutral or ground circuit.

Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,

fire, or electrical shock.

■ A 120-volt, 60-Hz., AC-only, 15- or 20-amp, fused electrical

supply is required. A time-delay fuse or circuit breaker is
recommended. It is recommended that a separate circuit
serving only this appliance be provided.

■ This washer is equipped with a power supply cord having a

3 prong grounding plug.

■ To minimize possible shock hazard, the cord must be plugged

into a mating, 3 prong, grounding-type outlet, grounded in
accordance with local codes and ordinances. If a mating
outlet is not available, it is the personal responsibility and
obligation of the customer to have the properly grounded
outlet installed by a qualified electrician.

GROUNDING INSTRUCTIONS

For a grounded, cord connected washer:

This washer must be grounded. In the event of a malfunction
or breakdown, grounding will reduce the risk of electrical
shock by providing a path of least resistance for electric
current. This washer is equipped with a cord having an
equipment grounding conductor and a grounding plug. The
plug must be plugged into an appropriate outlet that is
properly installed and grounded in accordance with all local
codes and ordinances.

WARNING:

grounding conductor can result in a risk of electric shock.
Check with a qualified electrician or serviceman if you are in
doubt as to whether the appliance is properly grounded.

Do not modify the plug provided with the appliance – if it will
not fit the outlet, have a proper outlet installed by a qualified
electrician.

For a permanently connected washer:

This washer must be connected to a grounded metal,
permanent wiring system, or an equipment grounding
conductor must be run with the circuit conductors and
connected to the equipment grounding terminal or lead on
the appliance.

Improper connection of the equipment

4

INSTALLATION INSTRUCTIONS

Before You Start

WARNING

Excessive Weight Hazard
Use two or more people to move and install washer.
Failure to do so can result in back or other injury.

NOTE: To prevent floor damage, set the washer onto cardboard
before moving across floor.

Remove Shipping Strap

Removing the shipping strap is necessary for proper operation. If
the shipping strap is not removed, the washer will make excessive
noise.

1. Move the washer to within approximately 3 ft (90 cm) of the

final location.

2. The washer must be in the upright position and not tilted

before removing the shipping strap.

3. Locate the yellow shipping strap on the rear of the machine

near the bottom.

5. Check that the two (2) cotter pins were removed with the

shipping strap.

Connect Drain Hose

Proper connection of the drain hose protects your floors from
damage due to water leakage. Read and follow these instructions.

The drain hose is connected to your washer and is stored inside
the washer cabinet.

Remove drain hose from washer cabinet

A

A. Yellow shipping strap

4. Pull yellow shipping strap firmly, until both ends are

completely removed from washer.

Gently pull the corrugated drain hose out of the washer from the
top of the hose. Continue to pull the hose until the end emerges.
Do not force excess drain hose back into the rear of the washer.

5

Laundry tub drain or standpipe drain

Connecting the drain hose form to the corrugated
drain hose

C

4. Using pliers, tighten the couplings with an additional

two-thirds turn.

Tighten the couplings with an additional two-thirds turn.

NOTE: Do not overtighten or use tape or sealants on the
valve. Damage to the valves can result.

AB

A. Place end of drain hose form around hose at drain hose relief.

Squeeze the latch of the drain hose form until it snaps into place.

B. Place the other end of the drain hose form around one of the

remaining drain hose reliefs. Squeeze the latch of the drain hose
form until it snaps into place.

C. Drain hose relief

To prevent drain water from going back into the washer:

■ Do not force excess drain hose into standpipe. Hose should

be secure but loose enough to provide a gap for air.

■ Do not lay excess hose on the bottom of the laundry tub.

Floor drain

Do not install the drain hose form on to the corrugated drain hose.
You may need additional parts. See Floor Drain under “Tools and
Parts.”

Connect the Inlet Hoses

1. Insert new flat washers (supplied) into each end of the inlet

hoses. Firmly seat the washers in the couplings.

AB

A. Coupling
B. Washer

Clear the water lines

■ Run water through both faucets and inlet hoses, into a laundry

tub, drainpipe or bucket, to get rid of particles in the water
lines that might clog the inlet valve screens.

■ Check the temperature of the water to make sure that the hot

water hose is connected to the hot water faucet and that the
cold water hose is connected to the cold water faucet.

Connect the inlet hoses to the washer

A
B

Connect the inlet hoses to the water faucets

Make sure the washer basket is empty.

2. Attach the hose labeled hot to the hot water faucet. Screw

on coupling by hand until it is seated on the washer.

3. Attach the hose labeled cold to the cold water faucet. Screw

on coupling by hand until it is seated on the washer.

6

A. Cold water inlet valve
B. Hot water inlet valve

1. Attach the hot water hose to the bottom inlet valve.

2. Attaching the hot water coupling first makes it easier to

tighten connection with pliers.

3. Screw on coupling by hand until it is seated on the washer.

4. Using pliers, tighten the couplings with an additional

A

two-thirds turn.
NOTE: Do not overtighten or use tape or sealants on the

valve. Damage to the valves can result.

5. Attach the cold water hose to the top inlet valve.

6. Screw on coupling by hand until it is seated on the washer.

7. Using pliers, tighten the couplings with an additional

two-thirds turn.
NOTE: Do not overtighten or use tape or sealants on the

valve. Damage to the valves can result.

Check for leaks

■ Turn on the water faucets and check for leaks. A small amount

of water might enter the washer. You will drain this later.
NOTE: Replace inlet hoses after 5 years of use to reduce the

risk of hose failure. Record hose installation or replacement
dates for future reference.

■ If you connect only one water hose, you must cap off the

remaining water inlet port.

■ Periodically inspect and replace hoses if bulges, kinks,

cuts, wear, or leaks are found.

Secure the Drain Hose

1. Remove the shipping strap from the power cord. Drape the

power cord over the console.

2. Remove any cardboard used to move washer.

Level the Washer

Properly leveling your washer prevents excessive noise and
vibration.

Install the Front Leveling Feet

1. Prop up the front of the washer about 4" (10.2 cm) with a

wood block or similar object. The block needs to support the
weight of the washer.

4"

(10.2 cm)

A. Threaded holes for feet

2. Screw the locknut onto each foot to within 1" (2.5 cm) of the

foot base.

1"

(2.5 cm)

Beaded tie strap

3. Wrap the drain hose to the laundry tub leg or drain standpipe

with the beaded tie strap. Push fastener into the nearest hole
in the beaded tie strap. See view A or B.

CBA

If the washer faucets and the drain standpipe are recessed,
put the formed end of the drain hose into the standpipe.
Tightly wrap the tie strap around the water inlet hoses and the
drain hose. See view C.

3. Screw the feet into the threaded holes at the front corner of

the washer until the nuts touch the washer. Twist the foot to
install.

NOTE: Do not tighten the nuts until the washer is level.

4. Tilt the washer back and remove the wood block. Gently lower

the washer to the floor.

7

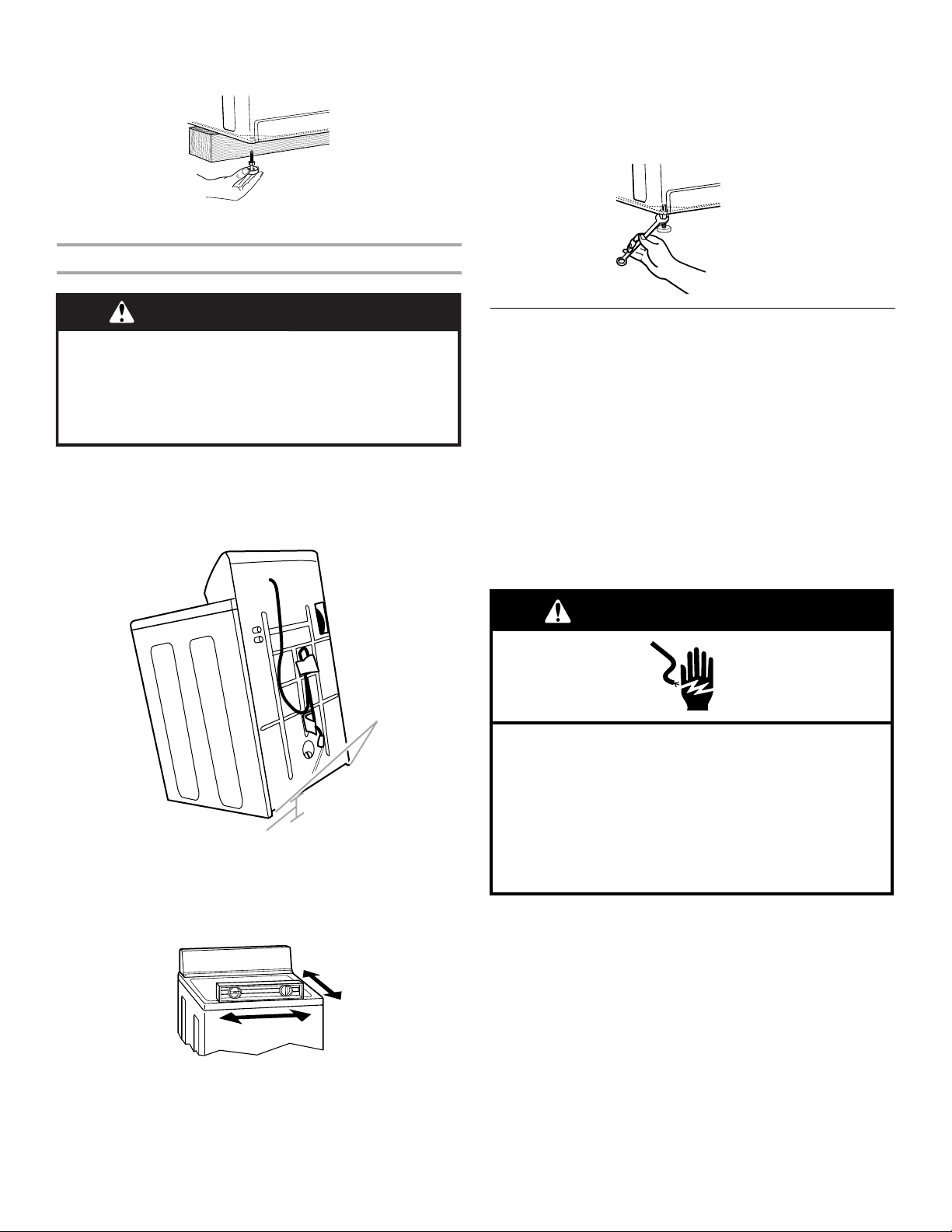

Steps in Final Location

A

WARNING

Excessive Weight Hazard
Use two or more people to move and install washer.
Failure to do so can result in back or other injury.

1. Slide the washer to final location.

2. Tilt the washer forward until the rear of the washer is at least

4" (10.2 cm) off the floor. You may hear the self-adjusting rear
feet click into place. Lower the washer to the floor.

4"

(10.2 cm)

A. Self-adjusting feet

3. Check the levelness of the washer by placing a level on the

top edges of the washer, first side to side, then front to back.

Complete Installation

1. Check the electrical requirements. Be sure that you have the

correct electrical supply and the recommended grounding
method. See “Electrical Requirements.”

2. Check to be sure all parts are now installed. If there is an extra

part, go back through the steps to see which step was
skipped.

3. Check to be sure you have all of your tools.

4. Check to be sure that the yellow shipping strap was

completely removed from the lower back of the washer.

5. Dispose of or recycle all packaging materials.

6. Check to be sure the water faucets are on.

7. Check for leaks around faucets and inlet hoses.

WARNING

Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,

fire, or electrical shock.

8. Plug into a grounded 3 prong outlet.

9. Remove the protective film on the console and any tape

remaining on the washer.

10. Read “Washer Use” in the Washer User Instructions.

11. To test and to clean your washer, measure ¹⁄₂ of the normal

recommended amount of powdered or liquid detergent and
pour it into the washer basket or detergent dispenser (on
some models). Close the lid. Select any cycle, and then pull
the cycle control knob out to start the washer. Allow it to
complete one whole cycle.

4. If the washer is not level, move the washer out slightly, tip

back, prop up the front of the washer with the wood block and
adjust the feet up or down as necessary by twisting the foot.
Turn the foot clockwise to raise the washer or
counterclockwise to lower the washer. Repeat steps
1 through 4 until washer is level.

5. After the washer is in the final location and level, use a ⁹⁄₁₆" or

14 mm open-end wrench to turn the nuts counterclockwise on
the feet tightly against the washer cabinet.

IMPORTANT: If the nuts are not tight against the washer
cabinet, the washer may vibrate.

8

INSTRUCCIONES PARA LA INSTALACIÓN DE LA LAVADORA

SEGURIDAD DE LA LAVADORA

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a

usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra

“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

PELIGRO

ADVERTENCIA

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que
puede suceder si no se siguen las instrucciones.

Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir
una lesión grave.

REQUISITOS DE INSTALACIÓN

Herramientas y piezas

Reúna las herramientas y piezas necesarias antes de comenzar la
instalación. Las piezas provistas están en la canasta de la
lavadora.

Herramientas necesarias para conectar la manguera de
desagüe y las mangueras de entrada del agua:

■ Alicates que se abran a

1⁹⁄₁₆" (3,95 cm)

Piezas proporcionadas:

■ Linterna (opcional)

Herramientas necesarias para asegurar la manguera de
desagüe y nivelar la lavadora:

■ Llave de tuercas ajustable

o de extremo abierto de
⁹⁄₁₆"(14mm)

■ Nivel

Piezas proporcionadas:

■ Bloque de madera

■ Regla o cinta métrica

AB

A. Molde de la manguera de desagüe
B. Mangueras de entrada del agua (2)

C. Arandelas planas para mangueras de entrada del agua (4)

C

A

A. Fleje de atadura rebordeado
B. Patas niveladoras delanteras con tuercas (2)

B

9

Piezas alternativas

)

Su instalación puede requerir piezas suplementarias. Para
información sobre cómo pedir, sírvase referirse a los números
gratuitos ubicados en la portada de sus “Instrucciones para el
usuario de la lavadora”.

Si tiene: Tendrá que comprar:

Un lavadero o tubo
vertical de una altura

Un sistema de bomba de sumidero (si ya
no está disponible)

mayor de 96" (2,4 m)

Un tubo vertical de
1" (2,5 cm) de
diámetro

Una alcantarilla
suspendida

Un adaptador para tubo vertical de
2" (5 cm) de diámetro a 1" (2,5 cm) de
diámetro, Pieza No. 3363920

Una tina normal de desagüe de 20 galones
(76 L) de 39" (99 cm) de altura o un
fregadero de uso general, una bomba de
sumidero y conectores (se pueden adquirir
en los establecimientos de fontanería
locales)

Un desagüe por el
piso

Desviación del sifón, Pieza No. 285320;
manguera de desagüe adicional; Pieza No.
3357090, y un juego de conectores, Pieza
No. 285442

Grifos del agua fuera
del alcance de las
mangueras de

Dos mangueras de llenado más largas: una
de 6 pies (1,8 m), Pieza No. 76314 y otra
de 10 pies (3,0 m) Pieza No. 350008

llenado

Una manguera de
desagüe demasiado

Manguera de desagüe, Pieza No. 388423 y
juego de mangueras, Pieza No. 285442

corta

Una manguera de

Juego de mangueras, Pieza No. 285442
desagüe demasiado
larga

Desagüe obstruido

Protector de desagüe, Pieza No. 367031
por pelusa

Requisitos de ubicación

La selección de un lugar apropiado para su lavadora realza el
rendimiento y reduce el ruido y la posible “caminata” de la
lavadora.

Su lavadora puede ser instalada en un sótano, lavandería, clóset
o un área empotrada. Vea la sección “Sistema de desagüe”.

IMPORTANTE: No instale o guarde la lavadora en un lugar en
donde esté expuesta a la intemperie.

La instalación adecuada es responsabilidad suya.

Usted necesitará:

■ Un calentador de agua equipado para suministrar agua a

120ºF (49ºC) de temperatura a la lavadora.

■ Un contacto de pared conectado a tierra que esté ubicado a

una distancia no mayor de 4 pies (1,2 m) del lugar donde el
cable eléctrico está conectado con la parte trasera de la
lavadora. Vea “Requisitos eléctricos”.

■ Grifos de agua caliente y agua fría ubicados a una distancia

de 3 pies (90 cm) de las válvulas de llenado del agua caliente
y agua fría y una presión de agua de 5-100 lb/pulg
690 kPa). Las lavadoras con depósitos triples necesitan 20­100 lb/pulg

■ Un piso nivelado con un declive máximo de 1" (2,5 cm)

2

(138-690 kPa) para un óptimo rendimiento.

debajo de toda la lavadora. No es recomendable instalar la
lavadora sobre un tapete.

2

(34,5-

■ Un piso resistente que sostenga el peso de la lavadora (la

lavadora, el agua y la carga) de 315 lbs (143 kgs).

No guarde ni ponga a funcionar su lavadora a una temperatura
igual o inferior a 32ºF (0ºC). Podría quedar un poco de agua en la
lavadora y ocasionar daños a bajas temperaturas. Vea “Cuidado
de la lavadora” en las Instrucciones para el usuario de la lavadora
para obtener información respecto al acondicionamiento de su
lavadora para el invierno.

Instalación en un área empotrada o en un clóset

Las dimensiones que se ilustran son para el espacio permitido
(A y B) que se recomienda, a excepción de las aberturas de
ventilación de la puerta del clóset. Las dimensiones ilustradas
para las aberturas de ventilación (C) de la puerta del clóset son las
mínimas permitidas.

3"

14" máx.
(35,6 cm)

19"

(48,3 cm)

0"

(0 cm)

27"

(68,6 cm)

A

A. Vista de frente
B. Vista lateral

C. Puerta del clóset con orificios de ventilación

■ Se debe considerar un espacio adicional para facilitar la

0"

(0 cm)

1"

25½"

(2,5 cm)

(64.8 cm)4" , (10,2 cm)

B

48 pulg
(310 cm )

24 pulg
(155 cm )

2

2

2

2

(7,6 cm

3"

(7,6 cm)

C

instalación y el servicio de reparación.

■ Quizás sea necesario dejar espacios libres adicionales para

las molduras de pared, puerta y piso.

■ Para reducir la transferencia de sonidos se recomienda dejar

un espacio libre adicional de 1" (2,5 cm) en todos los
costados de la lavadora.

■ Si se instala una puerta de clóset, es necesario dejar las

aberturas de aire mínimas en la parte superior e inferior de la
puerta (C). Son aceptables las puertas con persianas que
tengan aberturas de aire equivalentes en la parte superior e
inferior.

■ Se debe considerar también un espacio para otro

electrodoméstico que lo acompañe.

Sistema de desagüe

Se puede instalar la lavadora usando el sistema de desagüe de
tubo vertical (piso o pared), el sistema de desagüe en un lavadero
o el sistema de desagüe en el piso. Elija el sistema de instalación
de la manguera de desagüe que necesite. Vea “Herramientas y
piezas”.

Sistema de desagüe de tubo vertical—
piso o pared (vistas A y B)

El sistema de desagüe de tubo vertical requiere de un tubo
vertical con un diámetro mínimo de 2" (5 cm). La capacidad
mínima de desalojo no puede ser menor de 17 gal. (64 L) por
minuto. Se dispone de un juego de adaptador para tubo vertical
de 2" (5 cm) a 1" (2,5 cm) de diámetro. Vea “Herramientas y
piezas”.

La parte superior del tubo vertical deberá estar a 39" (99 cm) de
altura cuando menos y no podrá estar a más de 96" (244 cm)
desde la base de la lavadora.

10

39"

(99 cm)

A

B

Sistema de desagüe en un lavadero (vista A)

El lavadero debe tener una capacidad mínima de 20 gal. (76 L). La
parte superior del lavadero debe estar a 39" (99 cm) de altura
cuando menos sobre el piso y no podrá estar a más de
96" (244 cm) desde la base de la lavadora.

■ Esta lavadora viene con un cable de alimentación con un

enchufe de 3 vías para conectar a tierra.

■ Para reducir la posibilidad de choques eléctricos, el cable de

alimentación debe enchufarse a un tomacorriente de pared
equivalente de 3 vías con conexión a tierra, de acuerdo con
todos los códigos y reglamentos locales. Si no se dispone de
un tomacorriente equivalente, es la responsabilidad y
obligación personal del usuario ordenar a un electricista
calificado la instalación de un tomacorriente apropiado,
conectado a tierra.

■ Si está permitido en los códigos y se utiliza un alambre a tierra

separado, es recomendable que un electricista calificado
determine cuál es la ruta adecuada a tierra.

■ No conecte a tierra usando una tubería de gas.

■ Si no está seguro que su lavadora está conectada a tierra

correctamente, haga que un eletricista calificado lo
compruebe.

■ No instale un fusible en el circuito neutral o de tierra.

Sistema de desagüe en el piso (vista B)

El sistema de desagüe en el piso requiere de un interruptor de
efecto de sifón que deberá comprarse por separado. Vea
“Herramientas y piezas”.

El interruptor de efecto de sifón deberá estar a 28" (71 cm)
cuando menos de la base de la lavadora. Quizás se necesiten
mangueras adicionales.

39"

(99 cm)

A

28"

(71 cm)

B

Requisitos eléctricos

ADVERTENCIA

INSTRUCCIONES PARA LA CONEXIÓN

A TIERRA

Para una lavadora conectada a tierra con cable
eléctrico:

Esta lavadora debe conectarse a tierra. En caso de
funcionamiento defectuoso o avería, la conexión a tierra
reducirá el riesgo de choque eléctrico al proporcionar una
vía de menor resistencia para la corriente eléctrica. Esta
lavadora viene equipada con un cable eléctrico que tiene un
conductor de conexión a tierra del equipo y un enchufe con
conexión a tierra. El enchufe debe conectarse en un
contacto de pared apropiado que haya sido debidamente
instalado y conectado a tierra de conformidad con todos los
códigos y ordenanzas locales.

ADVERTENCIA:

de conexión a tierra del equipo puede ocasionar un riesgo
de choque eléctrico. Consulte con un electricista o técnico
en reparaciones calificado si tiene duda alguna en cuanto a
la conexión a tierra correcta del electrodoméstico.

No modifique el enchufe provisto con el electrodoméstico. Si
éste no encaja en el contacto de pared, pida a un
electricista calificado que le instale un contacto de pared
apropiado.

Para una lavadora con contacto eléctrico permanente:

La conexión incorrecta de la terminal

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de
3 terminales.

No quite la terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

■ Se requiere una fuente de alimentación eléctrica de

120 Voltios, 60-Hz. de CA únicamente, de 15 ó 20 Amperios,
dotada de fusibles. Se recomienda un fusible de acción
retardada o un disyuntor. Es recomendable suministrar un
circuito individual exclusivamente para este electrodoméstico.

Esta lavadora debe conectarse a un metal puesta a tierra,
un sistema con cableado permanente a tierra o conectarse
a un equipo cuyo suministro incluya una terminal de tierra.

11

INSTRUCCIONES DE INSTALACIÓN

Antes de empezar

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar
la lavadora.

No seguir esta instrucción puede ocasionar una lesión
en la espalda u otro tipo de lesiones.

NOTA: Para evitar daños al piso, coloque la lavadora sobre un
cartón antes de moverla por el piso.

Quite el fleje de embalaje

Para un funcionamiento adecuado es necesario quitar el fleje de
embalaje. Si no se quita el fleje de embalaje, la lavadora hará
demasiado ruido.

1. Mueva la lavadora a aproximadamente 3 pies (90 cm) de

distancia de su ubicación final.

2. La lavadora debe estar en posición vertical y no inclinada

antes de quitar el fleje de embalaje.

3. Ubique el fleje de embalaje amarillo en la parte posterior de la

máquina, cerca de la base.

5. Verifique que las dos (2) chavetas se hayan quitado con el fleje

de embalaje.

Cómo conectar la manguera de desagüe

La conexión apropiada de la manguera de desagüe protege a sus
pisos de los daños causados por fugas de agua. Lea y siga estas
instrucciones.

La manguera de desagüe está conectada a su lavadora y se
guarda en el interior del gabinete de la lavadora.

Cómo sacar la manguera de desagüe del gabinete de la
lavadora

A

A. Fleje de embalaje amarillo

4. Jale el fleje de embalaje amarillo con firmeza hasta quitar

completamente ambos extremos de la lavadora.

Tire cuidadosamente de la parte superior de la manguera de
desagüe corrugada para sacarla de la lavadora. Siga tirando de la
manguera hasta que aparezca el tramo final. No fuerce el
excedente de la manguera de regreso a la parte posterior de la
lavadora.

12

Para el sistema de desagüe en un lavadero o sistema de
desagüe de tubo vertical

Cómo conectar el molde de la manguera de desagüe a la
manguera de desagüe corrugada

C

AB

A. Coloque el extremo de la manguera de desagüe alrededor de la

manguera, en la hendidura de la manguera de desagüe. Apriete el
seguro del molde de la manguera de desagüe hasta que encaje en
su lugar.

B. Coloque el otro extremo de la manguera de desagüe alrededor de

una de las hendiduras restantes de la manguera de desagüe.
Apriete el seguro del molde de la manguera de desagüe hasta que
encaje en su lugar.

C. Hendidura de la manguera de desagüe

4. Usando los alicates, apriete los acoplamientos dos tercios de

vuelta adicional.

Apriete los acoplamientos dos tercios de vuelta adicional.

NOTA: No apriete demasiado ni use cinta o selladores en la
válvula. Se pueden dañar las válvulas.

Limpie las tuberías del agua

■ Deje correr el agua de los grifos y las mangueras de desagüe

en un lavadero, tubo de desagüe o cubeta para eliminar
partículas que se encuentran en las tuberías del agua, las
cuales podrían obstruir los filtros de la válvula de entrada.

■ Verifique la temperatura del agua para asegurarse de que la

manguera de agua caliente esté conectada al grifo de agua
caliente y que la manguera de agua fría esté conectada al
grifo de agua fría.

Cómo evitar que el agua del desagüe regrese a la
lavadora:

■ No fuerce el excedente de la manguera de desagüe en el tubo

vertical. La manguera debe estar afianzada pero lo
suficientemente suelta para proveer un espacio para el aire.

■ No coloque el excedente de la manguera en el fondo del

lavadero.

Para el desagüe en el piso

No instale el molde de la manguera de desagüe dentro de la
manguera de desagüe corrugada. Quizás se necesiten partes
adicionales. Vea Desagüe en el piso en “Herramientas y partes”.

Conecte las mangueras de entrada

1. Introduzca las nuevas arandelas planas (provistas con la

lavadora) en cada extremo de las mangueras de entrada.
Asiente las arandelas con firmeza en los acoplamientos.

AB

A. Acoplamiento
B. Arandela

Conecte las mangueras de entrada a la lavadora

A
B

A. Válvula de entrada del agua fría
B. Válvula de entrada del agua caliente

Conecte las mangueras de entrada a los grifos del agua

Asegúrese de que la canasta de la lavadora esté vacía.

2. Conecte la manguera con la etiqueta “hot” (caliente) al grifo

de agua caliente. Atornille el acoplamiento con la mano hasta
asentarlo en la arandela.

3. Conecte la manguera con la etiqueta “cold” (frío) al grifo de

agua fría. Atornille el acoplamiento con la mano hasta
asentarlo en la arandela.

1. Conecte la manguera caliente a la válvula de entrada inferior.

2. El conectar el acoplamiento de agua caliente primero facilita

el ajuste de la conexión con los alicates.

13

3. Atornille el acoplamiento con la mano hasta que se asiente en

A

la arandela.

4. Usando los alicates, apriete los acoplamientos dos tercios de

vuelta adicional.
NOTA: No apriete demasiado ni use cinta o selladores en la

válvula. Se pueden dañar las válvulas.

5. Conecte la manguera fría a la válvula de entrada del agua

superior.

6. Atornille el acoplamiento con la mano hasta que se asiente en

la arandela.

7. Usando los alicates, apriete los acoplamientos dos tercios de

vuelta adicional.
NOTA: No apriete demasiado ni use cinta o selladores en la

válvula. Se pueden dañar las válvulas.

3. Enrolle la manguera de desagüe a la pata del lavadero o al

tubo vertical con el fleje rebordeado. Empuje el ajustador
hasta el agujero más cercano en el fleje de embalaje. Vea la
ilustración A o B.

CBA

Si los grifos de la lavadora y el tubo vertical de desagüe están
empotrados, ponga el extremo en forma de gancho de la
manguera de desagüe en el tubo vertical. Enrolle con firmeza
el fleje rebordeado alrededor de las mangueras de entrada del
agua y la manguera de desagüe. Vea la ilustración C.

Nivele la lavadora

La nivelación adecuada de su lavadora previene la generación de
ruidos y vibraciones excesivas.

Instale las patas niveladoras delanteras

1. Levante la parte delantera de la lavadora unas 4" (10,2 cm)

con un bloque de madera o un objeto similar. El bloque tiene
que soportar el peso de la lavadora.

Revise si hay pérdidas de agua

■ Abra los grifos del agua y revise si hay pérdidas. Es posible

que entre un poco de agua en la lavadora, la cual podrá
desaguar más tarde.

NOTA: Reemplace las mangueras de entrada después de
cinco años de uso para reducir el riesgo de que fallen. Anote
las fechas de instalación y de reposición de la manguera para
consulta futura.

■ Si conecta sólo una manguera de agua, debe tapar el

orificio restante de entrada del agua.

■ De vez en cuando inspeccione y reemplace las

mangueras si encuentra bultos, torceduras, cortaduras,
desgaste o pérdidas de agua.

Asegure la manguera de desagüe

1. Quite el fleje de embalaje del cable de suministro de energía.

Acomode el cable eléctrico encima de la consola.

2. Quite todo cartón que se usó para mover la lavadora.

Fleje rebordeado

4"

(10,2 cm)

A. Orificios roscados para las patas

14

2. Atornille la contratuerca en cada pata hasta 1" (2,5 cm) de la

A

base.

1"

(2,5 cm)

3. Atornille las patas en los orificios roscados en la esquina

delantera de la lavadora hasta que las tuercas toquen la
lavadora. Gire la pata para instalar.

NOTA: No apriete las tuercas hasta que la lavadora esté
nivelada.

4. Incline la lavadora hacia atrás y quite el bloque de madera.

Con cuidado baje la lavadora al piso.

Pasos en la ubicación final

2. Incline la lavadora hacia delante hasta que la parte trasera de

la lavadora esté por lo menos a 4" (10,2 cm) de distancia del
piso. Usted podrá oír el chasquido de las patas traseras
autoajustables al encajar en su lugar. Baje la lavadora al piso.

4"

(10,2 cm)

A. Patas traseras autoajustables

3. Revise la nivelación de la lavadora colocando un nivel en los

bordes superiores de la lavadora; en primer lugar de lado a
lado y luego de frente hacia atrás.

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar
la lavadora.

No seguir esta instrucción puede ocasionar una lesión
en la espalda u otro tipo de lesiones.

1. Deslice la lavadora a su ubicación final.

4. Si la lavadora no está nivelada, muévala ligeramente hacia

fuera, inclínela hacia atrás, levante la parte delantera de la
lavadora con el bloque de madera y ajuste las patas hacia
arriba o hacia abajo según sea necesario girando la pata. Gire
la pata hacia la derecha para levantar la lavadora o hacia la
izquierda para bajarla. Repita los pasos 1 a 4 hasta que la
lavadora esté nivelada.

5. Después de que la lavadora esté en su ubicación final y

nivelada, use una llave de boca de ⁹⁄₁₆" (14 mm) para girar
hacia la izquierda las tuercas de las patas y ajustarlas
firmemente contra el gabinete de la lavadora.

IMPORTANTE: Si las tuercas no están bien apretadas contra
el gabinete de la lavadora, la lavadora podría vibrar.

15

Complete la instalación

1. Revise los requisitos eléctricos. Asegúrese de tener el

suministro eléctrico debido y el método de conexión a tierra
recomendado. Vea la sección “Requisitos eléctricos”.

2. Revise para cerciorarse de que todas las piezas ya estén

instaladas. Si hay una pieza extra, vuelva atrás cada paso
para ver cuál de ellos omitió.

3. Revise para cerciorarse de que tenga todas las herramientas.

4. Revise para cerciorarse de que el fleje de embalaje amarillo

haya sido quitado completamente de la parte posterior de la
lavadora.

5. Descarte o recicle todos los materiales de embalaje.

6. Revise para cerciorarse de que los grifos de agua estén

abiertos.

7. Revise si hay pérdidas de agua alrededor de los grifos y las

mangueras de entrada.

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de
3 terminales.

No quite la terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

8. Conecte a un contacto de pared de conexión a tierra de

3terminales.

9. Quite la película protectora que está en la consola y cualquier

cinta adhesiva restante que esté en la lavadora.

10. Lea “Uso de la lavadora” en las Instrucciones para el usuario

de la lavadora.

11. Para probar y limpiar su lavadora, mida la mitad de la cantidad

recomendada del detergente en polvo o líquido y viértalo en la
canasta de la lavadora o el depósito de detergente (en
algunos modelos). Cierre la tapa. Seleccione cualquier ciclo, y
luego jale la perilla de control de ciclos hacia afuera para
poner en marcha la lavadora. Deje que termine un ciclo
completo.

16

INSTRUCTIONS POUR L’INSTALLATION DE LA LAVEUSE

SÉCURITÉ DE LA LAVEUSE

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

Risque possible de décès ou de blessure grave si vous ne

DANGER

AVERTISSEMENT

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.

EXIGENCES D’INSTALLATION

Outillage et pièces

Rassembler les outils et pièces nécessaires avant de commencer
l’installation. Les pièces fournies se trouvent dans le panier de la
laveuse.

Outillage nécessaire pour le raccordement du tuyau de
vidange et des tuyaux d’arrivée d’eau :

■ Pince ouverture à 1⁹⁄₁₆"

(3,95 cm)

Pièces fournies :

AB

A. Bride de retenue du tuyau de vidange
B. Tuyaux d’arrivée d’eau (2)

C. Joints plats pour les raccords des tuyaux d’arrivée d’eau (4)

■ Lampe de poche (option)

C

Outillage nécessaire pour le raccordement du tuyau de
vidange et le réglage de l’aplomb de la laveuse :

■ Clé plate ou réglable de

⁹⁄₁₆" (14 mm)

■ Niveau

Pièces fournies :

A

A. Attache de fixation perlée
B. Pieds de nivellement avant avec écrous (2)

■ Bloc de bois

■ Règle ou mètre-ruban

B

17

Autres pièces

Votre installation peut nécessiter des pièces supplémentaires.
Pour commander, veuillez consulter les numéros sans frais
d'interurbain sur la première page des “Instructions pour
l'utilisateur de la laveuse”.

Si vous avez : Vous devrez acheter :

Évier de buanderie

Système de pompage (si pas déjà installé)
ou canalisation
d’évacuation rigide
plus haut que
96" (2,4 m)

Tuyau rigide de
1" (2,5 cm) de
diamètre

Adaptateur pour passer d’un tuyau rigide

de 2" (5 cm) de diamètre à 1" (2,5 cm) de

diamètre, pièce n

o

3363920

Égout en hauteur Évier de buanderie standard de

20 gal. (76 L), hauteur 39" (99 cm) ou évier

utilitaire, pompe de transfert et raccords

(disponibles chez un fournisseur local de

plomberie)

o

Drain de plancher Brise-vide (pièce n

vidange additionnel, pièce n

ensemble de connexion, pièce n

Robinets d’eau trop
éloignés des tuyaux
d'alimentation

Tuyau de vidange
trop court

Tuyau de vidange

2 tuyaux d’alimentation plus longs :

6 pi (1,8 m) pièce n

10 pi (3 m) pièce n

Tuyau de vidange, pièce n

ensemble de connexion, pièce n

Ensemble de connexion, pièce no285442

285320); tuyau de

o

76314,

o

350008

o

3357090 et

o

285442

o

388423 et

o

285442

trop long

Canalisation

Filtre de protection, pièce n

o

367031
d’évacuation
obstruée

Exigences d’emplacement

La sélection de l’emplacement approprié pour la laveuse
permettra d’optimiser sa performance et de minimiser le bruit et
les risques de mouvement de la laveuse.

On peut installer la laveuse dans un sous-sol, une buanderie, un
placard, ou un espace d’encastrement. Voir “Système de
vidange”.

IMPORTANT : Ne pas installer ni remiser la laveuse à un endroit
exposé aux intempéries.

C’est à l’utilisateur du produit qu’incombe la responsabilité de
l’installation.

Il vous faudra :

■ Chauffe-eau réglé pour fournir à la laveuse de l’eau à 120°F

(49°C).

■ Prise de courant électrique reliée à la terre, à moins de 4 pi

(1,2 m) du point de connexion du cordon d’alimentation à
l’arrière de la laveuse. Voir “Spécifications électriques”.

■ Robinets d’eau chaude et d’eau froide situés à moins de 3 pi

(90 cm) des électrovannes de remplissage de la laveuse; une
pression d’eau de 5-100 lb/po
dotées de trois distributeurs nécessitent une pression de
20-100 lb/po

2

(138-690 kPa) pour le meilleur rendement.

2

(34,5-690 kPa). Les laveuses

■ Plancher horizontal avec une pente maximale de 1" (2,5 cm)

en-dessous de l’ensemble de la laveuse. L’installation de la
laveuse sur un tapis est déconseillée.

■ Plancher robuste capable de soutenir la laveuse avec une

charge totale (laveuse, eau et linge) de 315 lb (143 kg).

Ne pas ranger ni faire fonctionner la laveuse à des températures
inférieures à 32°F (0°C). Un résidu d’eau dans la laveuse risque de
causer des dommages à basse température. Voir “Entretien de la
laveuse” pour des renseignements sur l'hivérisation.

Installation dans un encastrement ou un placard

Les dimensions indiquées ci-après sont pour l’espacement
recommandé autorisé (A et B), sauf les passages d’air d’une porte
de placard. Les dimensions indiquées pour les passages d’air
d’une porte de placard (C) sont les espacements minimaux requis.

3"

14" max.
(35,6 cm)

19"

(48,3 cm)

0"

(0 cm)

27"

(68,6 cm)

A

A. Vue avant
B. Vue de profil
C. Porte de placard avec ouvertures d’aération

■ Accorder plus d’espace libre pour faciliter l’installation et

0"

(0 cm)

1"

25½"

(2,5 cm)

(64.8 cm)4" , (10,2 cm)

B

48 po

(310 cm )

24 po

(155 cm )

2

2

2

2

(7,6 cm)

3"

(7,6 cm)

C

l’entretien.

■ Un espace supplémentaire peut être requis pour les moulures

de porte et de plancher et pour les plinthes.

■ On recommande un espace libre additionnel de 1" (2,5 cm) de

chaque côté de la laveuse pour minimiser le transfert de bruit.

■ Si un placard est fermé par une porte, celle-ci doit comporter

des ouvertures d’aération en haut et en bas de dimensions
minimales (C). Des portes à jalousies avec ouvertures de
passage d’air en haut et en bas sont acceptables.

■ Il faut aussi prendre en compte l’espace requis entre les

appareils voisins.

Système de vidange

Le tuyau de vidange de la laveuse peut être raccordé à une
canalisation d’évacuation (mur ou plancher), ou bien on peut
rejeter l’eau de vidange dans un évier de buanderie ou un siphon
de plancher. Sélectionner la méthode appropriée d’installation du
tuyau de vidange. Voir “Outillage et pièces”.

Raccordement à une canalisation d’évacuation—
mur ou plancher (illustrations A et B)

Le diamètre de la canalisation d’évacuation doit être d’au moins
2" (5 cm). La capacité d’évacuation de la canalisation ne doit pas
être inférieure à 17 gal. (64 L) par minute. Un adaptateur de
2" (5 cm) à 1" (2,5 cm) de diamètre est disponible pour le tuyau de
rejet à l'égout. Voir “Outillage et pièces”.

La partie supérieure de la canalisation (point de raccordement)
doit être située entre 39" (99 cm) (mini) et 96" (244 cm) (maxi) au­dessus du bas de la laveuse.

18

39"

(99 cm)

A

B

Évier de buanderie (illustration A)

La capacité de l’évier doit être d’au moins 20 gal. (76 L). La partie
supérieure de l’évier (point de raccordement) doit être située entre
39" (99 cm) (mini) et 96" (244 cm) (maxi) au-dessus du bas de la
laveuse.

Siphon de plancher (illustration B)

Le siphon de plancher doit comporter un brise-vide qui peut être
acheté séparément. Voir “Outillage et pièces”.

Le brise-vide doit être situé au moins à 28" (71 cm) au-dessus du
bas de la laveuse. Des tuyaux additionnels peuvent être
nécessaires.

39"

(99 cm)

28"

(71 cm)

■ Cette laveuse est dotée d’un cordon d’alimentation avec fiche

de branchement à 3 broches, pour liaison à la terre.

■ Pour minimiser le risque de choc électrique, on doit brancher

le cordon d’alimentation sur une prise de courant murale de
configuration correspondante (3 alvéoles) reliée à la terre
conformément aux codes et règlements locaux. Si une prise
de configuration correspondante n’est pas disponible, c’est
au client qu’incombent la responsabilité et l’obligation
personnelles de faire installer par un électricien qualifié une
prise adéquatement mise à la terre.

■ Si les codes le permettent et si un conducteur distinct de mise

à la terre est utilisé, il est recommandé qu’un électricien
qualifié détermine que la liaison à la terre est adéquate.

■ Ne pas effectuer la liaision à la terre sur une canalisation de

gaz.

■ En cas de doute quant à la qualité de la liaison à la terre de la

laveuse, vérifier auprès d’un électricien qualifié.

■ Ne pas utiliser un fusible dans le circuit neutre ou de liaison à

la terre.

INSTRUCTIONS DE LIAISON À LA TERRE

Pour une laveuse reliée à la terre et connectée par
un cordon :

Cette laveuse doit être reliée à la terre. En cas d’anomalie
de fonctionnement ou de panne, la liaison à la terre réduira
le risque de choc électrique en offrant au courant électrique
un itinéraire d’évacuation de moindre résistance. Cette
laveuse est alimentée par un cordon électrique comportant
un conducteur reliéàla terre et une fiche de branchement
munie d’une broche de liaison à la terre. La fiche doit être
branchée sur une prise de courant appropriée qui est bien
installée et reliée à la terre conformément à tous les codes
et règlements locaux.

A

B

Spécifications électriques

AVERTISSEMENT

Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

■ Alimenter la laveuse au moyen d’un circuit individuel de

120 volts, 60 Hz, CA seulement, protégé par un fusible de
15 ou 20 ampères. On recommande l’emploi d’un fusible
temporisé ou disjoncteur. Il est recommandé d’utiliser un
circuit distinct pour alimenter uniquement cet appareil.

AVERTISSEMENT :

Le raccordement incorrect de cet
appareil au conducteur de liaison à la terre peut susciter un
risque de choc électrique. En cas de doute quant à la qualité
de la liaison à la terre de l’appareil, consulter un électricien
ou technicien d’entretien qualifié.

Ne pas modifier la fiche de branchement fournie avec
l’appareil – si la fiche ne correspond pas à la configuration
de la prise de courant, demander à un électricien qualifié
d’installer une prise de courant convenable.

Pour une laveuse raccordée en permanence :

Cette laveuse doit être raccordée à un système de câblage
permanent en métal reliéàla terre ou un conducteur reliéà
la terre doit être en fonction avec les conducteurs de circuit
et raccordés à la borne de liaison à la terre ou la borne sur
l’appareil ménager.

19

INSTRUCTIONS D’INSTALLATION

Avant de commencer

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et
installer la laveuse.

Le non respect de cette instruction peut causer une
blessure au dos ou d'autre blessure.

REMARQUE : Placer la laveuse sur du carton pour protéger le
plancher, avant de la déplacer.

Élimination de la sangle d’expédition

Il faut retirer la sangle d’expédition pour que la laveuse fonctionne
comme il faut. Autrement, elle produira un bruit excessif.

1. Mettre la laveuse à environ 3 pi (90 cm) de son emplacement

d’installation final.

2. La laveuse doit être en position verticale et non inclinée avant

qu’on enlève la sangle d’expédition.

3. Localiser la sangle d'expédition jaune à l'arrière de l'appareil

près de la partie inférieure.

5. Vérifier que les deux (2) clavettes ont été retirées avec la

sangle d'expédition.

Raccordement du tuyau de vidange

Veiller à raccorder correctement le tuyau de vidange pour
qu’aucune fuite d’eau ne puisse détériorer le plancher. Lire les
instructions ci-dessous et les suivre à la lettre.

Le tuyau de vidange est remisé à l’intérieur de la caisse de la
laveuse; on doit le raccorder à la laveuse.

Retirer le tuyau de vidange de la caisse de la laveuse

A

A. Sangle d’expédition jaune

4. Retirer complètement de la laveuse la sangle d'expédition

jaune.

Tirer doucement sur le haut du tuyau pour extraire le tuyau de
vidange ondulé de la laveuse. Continuer de tirer sur le tuyau
jusqu'à ce que l'extrémité apparaisse. Ne pas réinsérer de force
l'excédent de tuyau de vidange dans l’arrière de la laveuse.

20

Vidange dans l'évier de buanderie ou dans la conduite de
décharge à l'égout

Connexion de la bride de retenue sur le tuyau de vidange
ondulé

C

4. Terminer le serrage des raccords—deux tiers de tour—avec

une pince.

Terminer le serrage des raccords—deux tiers de tour.

REMARQUE : Ne pas serrer excessivement ni utiliser du
ruban adhésif ou un matériau d'étanchéité sur la valve. Des
dommages pourraient en résulter.

AB

A. Placer l'extrémité de la bride de retenue autour du tuyau à l'endroit du

dégagement. Comprimer le dispositif de verrouillage de la bride de
retenue jusqu'à ce qu'elle s'enclenche en place.

B. Placer l'autre extrémité de la bride de retenue autour de l'un des

dégagements restants du tuyau de vidange. Comprimer le dispositif
de verrouillage de la bride de retenue jusqu'à ce qu'elle s'enclenche
en place.

C. Dégagement du tuyau de vidange

Pour empêcher l’eau de vidange de refluer dans la
laveuse :

■ Ne pas forcer l'excédent de tuyau dans le tuyau de rejet à

l'égout. Le tuyau de vidange devrait être bien immobilisé, tout
en permettant le passage de l'air.

■ Ne pas mettre l'excédent du tuyau au fond de l'évier de

buanderie.

Drain de plancher

Ne pas installer la bride de retenue sur la section ondulée du
tuyau de vidange. Des pièces additionnelles peuvent être
nécessaires. Voir Drain de plancher à la section “Outillage et
pièces”.

Raccordement des tuyaux d’arrivée d’eau

1. Installer un joint plat neuf (fourni) dans chaque extrémité du

tuyau d'arrivée d'eau. Enfoncer fermement chaque joint dans
le raccord.

Purger les canalisations d’eau

■ Faire couler de l’eau par les deux robinets et les tuyaux

d’arrivée d’eau, dans un un évier de buanderie, dans un tuyau
de rejet à l'égout ou dans un seau pour éjecter toutes les
particules solides présentes dans la canalisation qui
pourraient obstruer les tamis à l’entrée de la laveuse.

■ Vérifier la température de l'eau pour s'assurer que le tuyau

d'eau chaude est connecté au robinet d'eau chaude et que le
tuyau d'eau froide est connecté au robinet d'eau froide.

Raccorder les tuyaux d’arrivée d’eau à la laveuse

A
B

AB

A. Raccord
B. Joint

Raccordement des tuyaux d’arrivée d’eau aux robinets

Vérifier que le panier de la laveuse est vide.

2. Connecter le tuyau comportant la mention “chaud” au robinet

d’eau chaude. Visser complètement le raccord à la main pour
qu’il comprime le joint.

3. Connecter le tuyau comportant la mention “froid” au robinet

d’eau froide. Visser complètement le raccord à la main pour
qu’il comprime le joint.

A. Électrovanne d’alimentation—eau froide
B. Électrovanne d’alimentation—eau chaude

1. Connecter le tuyau d'eau chaude à l’entrée en bas de

l’électrovanne.

2. La connexion du tuyau d'eau chaude en premier facilite le

serrage du raccord avec la pince.

21

3. Visser complètement le raccord à la main pour qu’il comprime

A

le joint.

4. Terminer le serrage des raccords—deux tiers de tour—avec

une pince.
REMARQUE : Ne pas serrer excessivement ni utiliser du

ruban adhésif ou un matériau d'étanchéité sur la valve. Des
dommages pourraient en résulter.

3. Fixer le tuyau de vidange au pied de l’évier de buanderie ou

au tuyau rigide de rejet à l’égout, avec l’attache de fixation.
Pousser l'élément de fixation dans le trou le plus proche de
l’attache de fixation. Voir l'illustration A ou B.

CBA

Si les robinets d’eau et le tuyau rigide de rejet à l’égout
sont placés en retrait, introduire l’extrémité de la bride de
retenue du tuyau de vidange dans le tuyau rigide de rejet à
l’égout. Attacher fermement les tuyaux d’arrivée d’eau et le
tuyau de vidange ensemble, avec l’attache de fixation. Voir
l’illustration C.

Réglage de l’aplomb de la laveuse

Un bon aplomb de la laveuse minimisera le bruit et les vibrations.

Installation des pieds de nivellement avant

5. Connecter le tuyau d'eau froide à l’entrée en haut de

l’électrovanne.

6. Visser complètement le raccord à la main pour qu’il comprime

le joint.

7. Terminer le serrage des raccords—deux tiers de tour—avec

une pince.
REMARQUE : Ne pas serrer excessivement ni utiliser du

ruban adhésif ou un matériau d'étanchéité sur la valve. Des
dommages pourraient en résulter.

Inspection—recherche des fuites

■ Ouvrir les robinets d’eau; inspecter pour rechercher les fuites.

Une petite quantité d’eau peut pénétrer dans la laveuse. Il
suffira de la vidanger plus tard.

REMARQUE : Remplacer les tuyaux d’arrivée d’eau après
5 ans d’utilisation pour réduire le risque de défaillance
intempestive. Prendre note de la date d’installation ou de
remplacement des tuyaux d’arrivée d’eau, pour référence
ultérieure.

■ Si on ne raccorde qu’une canalisation d’eau, il faut mettre

un bouchon sur l’autre entrée d’arrivée d’eau.

■ Inspecter périodiquement les tuyaux; les remplacer en cas

de gonflement, d’écrasement, de coupure, d’usure ou si
une fuite se manifeste.

Immobilisation du tuyau de vidange

1. Ôter la sangle d'expédition du cordon d'alimentation. Faire

passer le cordon d’alimentation par-dessus la console.

2. Enlever tout carton utilisé pour le déplacement de la laveuse.

1. Soulever l’avant de la laveuse d’environ 4" (10,2 cm) avec un

bloc de bois ou un objet semblable. Le bloc doit pouvoir
supporter le poids de la laveuse.

4"

(10,2 cm)

A. Trous taraudés pour les pieds

2. Visser l’écrou sur chaque pied de nivellement jusqu’à

1" (2,5 cm) de la base.

22

Attache de fixation perlée

1"

(2,5 cm)

3. Visser les pieds dans les trous taraudés aux coins avant de la

laveuse jusqu’à ce que les écrous touchent la laveuse. Faire
pivoter le pied pour l'installer.

REMARQUE : Ne pas serrer les écrous tant que la laveuse

A

n’est pas d’aplomb.

4. Incliner la laveuse vers l’arrière et enlever le bloc de bois.

Abaisser doucement la laveuse jusqu’au plancher.

Étapes dans l'emplacement final

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et
installer la laveuse.

Le non respect de cette instruction peut causer une
blessure au dos ou d'autre blessure.

1. Faire glisser la laveuse à son emplacement final.

2. Incliner la laveuse vers l’avant pour soulever l’arrière à au

moins 4" (10,2 cm) du plancher. On peut percevoir le son émis
lors de l’auto-réglage des pieds arrière. Abaisser la laveuse
jusqu’au plancher.

5. Après avoir placé la laveuse d’aplomb à son emplacement

final, utiliser une clé plate de ⁹⁄₁₆" (14 mm) pour visser les
écrous sur les pieds dans le sens antihoraire, fermement
contre la caisse de la laveuse.

IMPORTANT : Si les écrous ne sont pas bloqués contre la
caisse de la laveuse, la laveuse peut vibrer.

Achever l’installation

1. Consulter les spécifications électriques. Vérifier que la tension

électrique disponible est correcte et que la prise de courant
est convenablement reliée à la terre. Voir “Spécifications
électriques”.

2. Vérifier que toutes les pièces sont maintenant installées. S’il

reste des pièces, étudier attentivement la description de
chaque étape pour identifier quelle étape a été omise.

3. Vérifier que tous les outils utilisés sont présents.

4. Vérifier que la sangle d’expédition jaune a été enlevée

complètement de l’arrière de la laveuse.

5. Éliminer/recycler tout matériau d’emballage.

6. Vérifier que chaque robinet d’arrivée d’eau est ouvert.

7. Inspecter pour rechercher les fuites - autour des robinets et

des tuyaux d’arrivée d’eau.

4"

(10,2 cm)

A. Pieds autoréglables

3. Vérifier l’aplomb de la laveuse en plaçant un niveau sur les

bords supérieurs de la laveuse transversalement, puis dans le
sens avant arrière.

4. Si la laveuse n’est pas d’aplomb, la déplacer légèrement,

l’incliner vers l’arrière et soulever l’avant avec un bloc de bois
et ajuster le déploiement des pieds selon le besoin en faisant
pivoter le pied. Tourner le pied dans le sens horaire pour lever
la laveuse ou dans le sens antihoraire pour baisser la laveuse.
Répéter les étapes 1 à 4 jusqu'à ce que la laveuse soit
d'aplomb.

AVERTISSEMENT

Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

8. Brancher sur une prise à 3 alvéoles reliée à la terre.

9. Enlever la pellicule de protection sur la console, et les rubans

adhésifs qui peuvent rester collés sur la laveuse.

10. Lire la section “Utilisation de la laveuse” dans les Instructions

pour I’utilisateur de la laveuse.

11. Pour tester et nettoyer de laveuse, mesurer la moitié de la

quantité normale recommandée de détergent en poudre ou
liquide et le verser dans le panier de la laveuse ou dans le
distributeur de détergent (sur certains modèles). Sélectionner
n'importe quel programme, puis tirer le bouton de commande
de programme pour mettre la laveuse en marche. Laisser la
machine exécuter un programme complet.

23

3957165

© 2004 Whirlpool Corporation.

Benton Harbor, Michigan 49022

Printed in U.S.A.

Impreso en EE.UU.

Imprimé aux É.-U.

12/04
