KitchenAid 2209478 User Manual

2209478 www.kitchenaid.com

Panel models and wraparound
METAL door models
36"(91.4 cm), 42"(106.7 cm), 48"(121.9 cm)
bUILT-IN REfrigeratorS
with WATER FILTRATION

For the way it’s made

®

®

Important:
Read and
save these
instructions.

Installation
requires
2 or more
people.

Tip Over Hazard

Refrigerator is top
heavy and tips easily
when not completely
installed.

Keep doors taped
closed until refrigerator
is completely installed.

Use two or more people
to move and install
refrigerator.

Failure to do so can
result in death or
serious injury.

WARNING

Page 2

36" (91 cm) 42" (106 cm) 48" (122 cm)

A 36" (91 cm) 42" (106 cm) 48" (122 cm)
B

Panel model

83-5/8" (212 cm)* 83-5/8" (212 cm)* 83-5/8" (212 cm)*

B 83-1/8" (211 cm) 83-1/8" (211 cm) 83-1/8" (211 cm)
C 25-1/8" (64 cm) 25-1/8" (64 cm) 25-1/8" (64 cm)
D 23-1/2" (60 cm) 23-1/2" (60 cm) 23-1/2" (60 cm)
E 3-1/2" (9 cm)* 3-1/2" (9 cm)* 3-1/2" (9 cm)*
F 83-1/8" (211 cm)* 83-1/8" (211 cm)* 83-1/8" (211 cm)*
G 24" (61 cm) 24" (61 cm) 24" (61 cm)
H 35" (89 cm) 41" (104 cm) 47" (119 cm)

I 25" (63.5 cm) 25" (63.5 cm) 25" (63.5 cm)

Before you

start...

Keep cardboard shipping piece or
plywood under refrigerator until it is
installed in the operating position.

Note: If you are using a reverse osmosis
water filtering system, it is recommended
that the refrigerator’s water filter be
removed and the cap be replaced in the
grille. (See Use and Care Guide.)

Front view

A

C
D

G

E

F

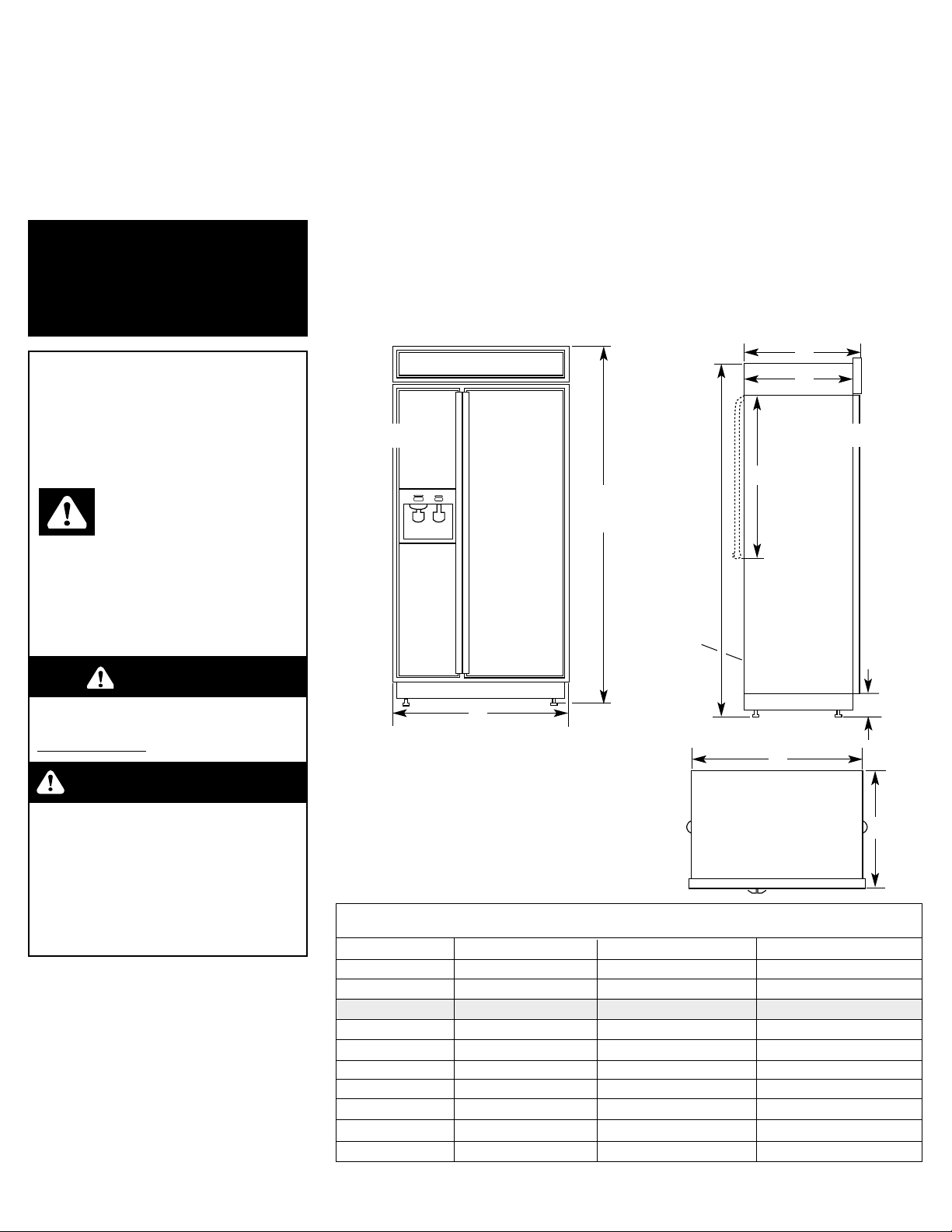

Product dimensions

* Dimensions shown are for leg levelers
extended 1/8" (3 mm) below rollers. For
levelers fully extended 1-1/4" (32 mm)
below rollers, add 1-1/8" (29 mm) to this
dimension.

Important:
Observe all governing codes and
ordinances.

It is your responsibility to:

• Comply with installation specifications
and dimensions.

• Properly install refrigerator.

• Remove any moldings or decorative
panels that prevent the refrigerator
from being serviced.

• Make sure that you have these
materials necessary for proper
installation:

1/4" (6 mm) copper tubing with

shutoff valve

Panel models only:

The “B” dimension can be increased or
decreased 1/2 inch (1.3 cm) by using
Grille Kits available from your dealer.

To increase: use “84-inch” Grille Kit
No. 4378788 (Silver Trim) or 4378789
(White Trim).

To decrease: use “83-inch” Grille Kit
No. 4378786 (Silver Trim) or 4378787
(White Trim).

Top view

H

I

Side view

1/4" (6 mm) compression fitting
6 – #8 x 3" (7.6 cm) wood screws

(Longer screws may be
required.)

2 – 2" x 4" x 32" (5 cm x 10 cm x

81 cm) min. wood boards
(See Page 4.)

• Assure that floor will support
refrigerator weight (more than
600 lb/272 kg), door panels,
and contents.

• Provide a properly grounded electrical
outlet.

• Assure that location will permit

appliance doors to open 110°
minimum.

B

See

Note.

Panel models and wraparound metal door models

Dispenser and Non-Dispenser

Wraparound metal
model

Important:

• Installer: Leave Installation

Instructions with the homeowner.

• Homeowner: Keep Installation
Instructions for future reference.

• Save these Installation Instructions for
the local electrical inspector’s use.

5 ft. (1.5 m)

water line

tubing

coiled and

taped to

back

You can be killed or seriously
injured if you don’t follow
instructions.

D ANGER

Your safety and the safety of

others are very important.

We have provided many important
safety messages in this manual and
on your appliance. Always read and
obey all safety messages.

All safety messages will tell you
what the potential hazard is, tell you
how to reduce the chance of injury,
and tell you what can happen if the
instructions are not followed.

You can be killed or seriously
injured if you don’t immediately
follow instructions.

WARNING

This is the safety alert
symbol.

This symbol alerts you to
potential hazards that can kill or hurt
you and others.

All safety messages will follow the
safety alert symbol and either the
word “DANGER” or “WARNING”.
These words mean:

Model
Width min.

36" (91 cm)

35-1/2" (90 cm)

42" (106 cm)

41-1/2" (105 cm)

48" (122 cm)

47-1/2" (120 cm)

Built-in opening
requirements &
dimensions

All dimensions ±1/8" (3 mm)

Grounded electrical

outlet location

Grounded electrical

outlet is required.

Mark stud

locations on

rear wall
80" - 90"

(203-229 cm)

above floor.

Floor: Must support refrigerator,

contents, and door panels.

*If a recommended water line location is used, no

additional plumbing needs to be purchased.

Water line must
provide 15-100 psi
(103-690 kPa) water
pressure. Rough in
water line before
installing
refrigerator.

7"

(18 cm)

6"

(15.2 cm)

6" (15.2 cm)

3" (7.6 cm)

If optional side panel is used,
install support board on rear

wall if opening depth is

25" (63.5 cm) or more.

83-1/4” (211.5 cm) min.

84-3/4” (215 cm) max.

to bottom of solid soffit.*

23-1/2”

(60 cm) min.

Opening dimensions

Page 3

Water line

location can be

through floor

or wall.

*

11"

(28 cm)

1/2" (12 mm) hole for plumbing

can be located anywhere within

shaded area.

The built-in refrigerator can be
installed:

• recessed in the cabinet opening.

• at the end of cabinets using a side
panel to enclose the refrigerator side.

Select one method and use dimensions
given. Dimensions shown provide 0"
(0 cm) clearance.

77"

(196 cm)

6"

(15.2 cm)

6"

(15.2 cm)

Width

* If solid soffit is not available, see

“Anti-tip requirements” on Page 4.
One of the three methods shown
must be used.

The water hookup
connection may be
located in the base
cabinet on either side
of the refrigerator. The
right hand side is
recommended.*

Note: The access hole
through the cabinet
must be within 1/2”
(12.7 mm) of rear wall.

Top front

of refrigerator

Freezer

door

Refrigerator

door

C

D

B

A

Door swing dimensions

If a solid soffit 1” (2.5 cm) max. above refrigerator is not
available, prevent the refrigerator from tipping during
use, as shown.

Securely attach a 32” (81 cm) long min. wood board(s) to
wall studs behind refrigerator. The wood screws must be
screwed into the studs 1-1/2” (3.8 cm) min. The board(s)
must overlap the compressor cover as shown.

If additional ceiling clearance is required for tipping the
refrigerator, follow the directions for your model.

For wraparound metal models:

• Grasp both ends of the louver panel. Push straight up,
then pull out and remove.

• Remove the two screws attaching grille panel, slide the
grille panel down and remove.

• Remove the six screws attaching each cabinet side trim to
the refrigerator and remove the side trims.

• Reassemble after dolly has been removed from refrigerator.

For panel models:

• Grasp both ends of the panel. Push straight
up, then pull out and remove.

• Remove the four screws attaching the frame
to the brackets and remove.

• Remove two screws attaching each bracket
to the refrigerator and remove

• Reassemble after dolly has been removed from refrigerator.

Board(s) must be long enough to fully

cover width of compressor cover.

It is recommended that board(s) be

installed before refrigerator is installed.

Locate the board(s) so the bottom surface

of the board(s) are 84” (213 cm) from the

floor. During installation, raise the

refrigerator up so there is 1/4” (6.4 mm)

max. between top of the refrigerator and

bottom of anti-tip board(s).

DO NOT crush the condenser cover when

raising the rear leveling legs.

1/4" (6.4 mm)

max.

2" (5.1 cm)

min.

rear
wall

Page 4

Anti-tip requirements

Tipping radius

Forward/backward
tipping radius

Side
tipping radius

Size A B

36" (91 cm) 87-1/4" (222 cm) 90-1/2" (230 cm)
42" (106 cm) 87-1/4" (222 cm) 93" (236 cm)
48" (122 cm) 87-1/4" (222 cm) 96" (244 cm)

A

B

A
B
C
D
E
F

36"

91 cm

38-1/2"
(98 cm)

36-1/16"
(92 cm)

43-1/2"
(110 cm)

40"
(102 cm)

19-3/4"
(50 cm)

14-1/2"
(37 cm)

42"

106 cm

41"
(104 cm)

38"
(97 cm)

47"
(119 cm)

42-9/16"
(108 cm)

23-1/4"
(59 cm)

17-1/4"
(44 cm)

48"

122 cm

43-1/2"
(110 cm)

40"
(102 cm)

50-1/2"
(128 cm)

45-1/4"
(115 cm)

26-3/4"
(68 cm)

19-3/4"
(50 cm)

Location must permit doors to open to 110°
min. Allow 4-1/2 inch (11.4 cm) min. space
between refrigerator side and corner wall.

130°

130°

90°

90°

E

F

Note: Dolly wheel height must be added to tipping
radius when a dolly is used.

110°

110°

bracket

screws

Color Kit number

Matte Aluminum 4387989
White 4387990

Parts that

must be
ordered

separately or

custom made

1. Panel kits

Four kits, containing colored acrylic
or stainless steel door and top grille
panels, are available through your
KitchenAid dealer or by calling
KitchenAid Parts and Accessories at
1-800-442-9991. Follow the kit
instructions for installing the panels.

Panel kit numbers

Size
White
Black
Biscuit
Stainless Steel

36" (91 cm)

4318635
4318632
4392879
4318641

36" (91 cm)

4378650
4378653
4392886
4378659

42" (106 cm)

4318636
4318633
4392880
4318642

42" (106 cm)

4378651
4378654
4392887
4378660

48" (122 cm)

4318637
4318634
4392881
4318643

48" (122 cm)

4378652
4378655
4392888
4378661

2. Extended door handle kits

Two kits, containing one freezer door handle and one refrigerator door handle, are
available through your KitchenAid dealer or by calling KitchenAid Parts and
Accessories at 1-800-442-9991. Use extended door handles when additional finger
clearance is needed between the door handle and custom panel. Follow the kit
instructions for installing the door handles.

3. Custom panels

The custom panel weight must NOT
exceed amounts listed.
Panels weighing more than amounts
listed may cause product damage.

C F H

D

G

I

E

Freezer door panels

(with dispenser)

Maximum
combined

weight of

both panels:

30 pounds

(13.5 kg)

Maximum
combined
weight of

both panels:

30 pounds

(13.5 kg)

Freezer door

panel

(non

dispenser)

Maximum

weight:

30 pounds

(13.5 kg)

Refrigerator door

panel

Maximum

weight:

50 pounds

(23 kg)

Page 5

Model Non-dispenser Dispenser

A

B*

Size

36"
(91 cm)

42"
(106 cm)

48"
(122 cm)

A

32-3/8"
(82 cm)

38-3/8"
(97 cm)

44-3/8"
(113 cm)

B

*

6"
(15 cm)

6"
(15 cm)

6"
(15 cm)

C

14-1/4"
(36 cm)

16-3/4"
(43 cm)

19-1/4"
(49 cm)

D

23-7/16"
(60 cm)

23-7/16"
(60 cm)

23-7/16"
(60 cm)

E

34-7/16"
(87 cm)

34-7/16"
(87 cm)

34-7/16"
(87 cm)

F

14-1/4"
(36 cm)

16-3/4"
(43 cm)

19-1/4"
(49 cm)

G

70-7/16"
(179 cm)

70-7/16"
(179 cm)

70-7/16"
(179 cm)

H

19-1/4"
(49 cm)

22-3/4"
(58 cm)

26-1/4"
(67 cm)

I

70-7/16"
(179 cm)

70-7/16"
(179 cm)

70-7/16"
(179 cm)

Top grille panel [max. wt.: 10 lb./(4.5 kg)]

NOTE: Dimensions shown have a
±1/16 (1.5 mm) tolerance. Panels
that are more than 1/4" (6 mm) thick
must be routed. If using routed
panels, add 1/16" (1.5 mm) to
dimensions shown.

If panels are less than 1/4" (6 mm)
thick, install a filler panel between

doors and decorative panels.

*Dimension “B” can increase or decrease 1/2" (1.3 cm) if grille kits listed on page 2 are used.

Panel kits are not required for “factory­installed stainless steel panel” models
or wraparound metal door models.

Dimensions for
routing panel
edges

Side view

3/4"

(19 mm)

min.

1/4"
(6 mm) max.

panel

End view of handle side of panel

panel

handle

2" (5 cm)

min.

1/4" (6mm )max.

Custom panels
more than 1/4"
(6 mm) thick:

Route entire length
or selected areas of
handle side of
panels 3-1/4"
(8.25 cm).

Thickness:

1/2" (12 mm)

minimum to

prevent warping.

Width and height:

depend on

installation type.

Notches for toe

panel recess

(if desired).

Determine

installation height

before cutting

notches.

If side panel will be installed inside
side trim and the side panel is more
than 1/4" (6 mm) thick, route front

edge of panel to fit trim piece.

side panel
support nailer

side trim piece

Page 6

End view of side trim piece

5/32"
(4 mm)

1/4"

(6 mm)

1/16"

(1.5 mm)

7/32"

(5.5 mm)

13/32" (10 mm)

side panel inside

side trim piece

3. Side panels

recessed side panel

outside side trim piece

3-1/4"

(8.25 cm)

min.

A

B

C

Model

A

B

C

36"
(91 cm)

36"
(91 cm)

35-1/2"
(90 cm)

35"
(89 cm)

42"
(106 cm)

42"
(106 cm)

41-1/2"
(105 cm)

41"
(104 cm)

48"
(122 cm)

48"
(122 cm)

47-1/2"
(120 cm)

47"
(119 cm)

25"

(63.5 cm)

24-1/8"

(61.3 cm)

23-1/2"

(59.7 cm)

Panel models

Attach support

board with screw

or adhesive

compatible with

aluminum and

wood.

support

board

door

side panel outside

side trim piece

door

door

support
board

Rout front edge of support board or attach
1/4" board for retention in cabinet side trim.

Page 7

Wraparound metal door models

Thickness:

1/2" (12 mm)

minimum to

prevent warping.

Width and height:

depend on

installation type.

Notches for toe

panel recess

(if desired).

Determine

installation height

before cutting

notches.

If side panel will be installed inside
side trim and the side panel is more
than 1/4" (6 mm) thick, route front

edge of panel to fit trim piece.

side panel
support nailer

side trim piece

End view of side trim piece

5/32"
(4 mm)

1/4"

(6 mm)

1/16"

(1.6 mm)

3/16"

(4.8 mm)

13/32" (10.5 mm)

side panel inside

side trim piece

side panel outside

side trim piece

door

door

3. Side panels

door

recessed side panel

outside side trim piece

A

B

C

Model

A

B

C

36"
(91 cm)

36"
(91 cm)

35-1/2"
(90 cm)

35"
(89 cm)

42"
(106 cm)

42"
(106 cm)

41-1/2"
(105 cm)

41"
(104 cm)

48"
(122 cm)

48"
(122 cm)

47-1/2"
(120 cm)

47"
(119 cm)

25"

(63.5 cm)

23-3/8"

(59.4 cm)

22-13/16"
(57.9 cm)

Rout front edge of support board or attach

1/4" board for retention in cabinet side trim.

Attach support board with screw

or adhesive compatible with

aluminum and wood.

support

board

support

board

Electrical &

water supply

requirements

A 120-volt, 60-Hz, AC-only, 15- or
20-ampere, fused, electrical supply is
required. A time-delay fuse or circuit
breaker is recommended. It is
recommended that a separate circuit
serving only this appliance be
provided.

This appliance is equipped with a
power supply cord having a 3-prong
ground plug. To minimize possible
shock hazard, the cord must be
plugged into a mating 3-prong,
ground-type outlet, grounded in
accordance with the National
Electrical Code, ANSI/NFPA 70 —
latest edition* or Canadian Electrical
Code, C22.1-1982 and C22.2 No.
01982 (or latest edition)**, and all
local codes and ordinances.

Copies of the standard listed may
be obtained from:

* National Fire Protection Association

One Batterymarch Park
Quincy, Massachusetts 02269

** CSA International

8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575

Electrical requirements

ground

prong

power supply

cord

retainer

Water supply requirements

Water line to refrigerator must
provide 15-100 psi (103-690 kPa)
water pressure.

Provide water line hookup located as
shown on Page 3.

Page 8

3-prong ground-type

outlet

3-prong

ground plug

If codes permit and a separate
ground wire is used, it is
recommended that a qualified
electrician determine that the
ground path is adequate.

Do not ground to gas pipe.
Check with a qualified electrician if

you are not sure the appliance is
properly grounded.

Do not have a fuse in the neutral or
ground circuit.

It is the customer’s responsibility:
To contact a qualified electrical

installer.
To assure that the electrical

installation is adequate and in
conformance with the National
Electrical Code, ANSI/NFPA 70 —
latest edition* or Canadian Electrical
Code, C22.1-1982 and C22.2 No.
01982 (or latest edition)**, and all
local codes and ordinances.

WARNING

Electrical Shock Hazard

Plug into a grounded 3-prong
outlet.

Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these

instructions can result in death,
fire, or electrical shock.

must be brass

or nickel plated

brass with

7/16-24 thread.

1.Remove and save literature

package and parts bag taped to
refrigerator door. Remove four brackets
(two on each side) that attach shipping
base to refrigerator bottom.

Do not remove tape and door bracing
until refrigerator is in final position.

Installation

steps

Do Not lower the refrigerator
against the shipping base when
removing the shipping base.

Do Not remove protective film until
refrigerator is in operating position.

All four leveling legs must contact
the floor to support and stabilize the
full weight of the refrigerator.

Keep cardboard shipping piece or
plywood under refrigerator until it is
installed in operating position.

Parts supplied for installation:

• base grille

• miscellaneous parts bag

Check that all parts were included.

4.Place pieces of shipping carton

on the floor when rolling dolly and
refrigerator into the house. Move
refrigerator close to built-in opening.

corner
post over
handle

Page 9

7.Set power

switch at top of
cabinet to “OFF”
position.

Plug power supply cord into
grounded outlet. Install
retainer on grounded
outlet using screw
from parts bag.

8.Place top of cardboard

carton or plywood under refrigerator.
Remove dolly. Open appliance doors
and remove all boxes, parts packages
and packing materials from refrigerator
and freezer compartments. Do Not
remove protective film.

To prevent floor damage make sure
levelers are raised (not touching the
floor) and refrigerator is on rollers
before moving.

Move the refrigerator straight back and
evenly into the opening. Check that:

• water hookup tubing is not kinked.

• power supply cord is on top of
refrigerator next to cover.

retainer

grounded

outlet

power
supply

cord

2.Place appliance dolly under the

freezer side of refrigerator. Pass the dolly
strap under the handles then loosely
wrap dolly strap around refrigerator.
Insert carton corner posts between strap
and side trim. Carefully tighten strap,
making sure side trim is protected.

corner posts
over side trim

Tip Over Hazard

Refrigerator is top heavy and tips
easily when not completely
installed.

Keep doors taped closed until
refrigerator is completely
installed.

Use two or more people to move
and install refrigerator.

Failure to do so can result in
death or serious injury.

WARNING

C
R

I

T

I
C
A

L

3.If 32” (81 cm) long min.

wood board(s) will be used
to prevent refrigerator from
tipping during use, install
now.

S
T
E
P

5.Before attaching refrigerator water

line to water supply, flush at least 2
quarts (1.9 L) of water through the
water supply and into a bucket to get rid
of any particles in the water supply line.

Turn water valve off.
Check for leaks in water supply.

Style 1

bulb

nut (provided)

ferrule

(purchased)

coupling

(purchased)

nut

(purchased)

tubing from
refrigerator

Push the tubing into the coupling as far
as it will go. Slide the nut and ferrule
forward and finger tighten the nut. Turn
nut two (2) more turns with wrench.

Insert the bulb end of tubing into
purchased coupling, slide nut down
and finger tighten. Turn nut two (2)
more turns with wrench.

Style 2

nut

(provided)

tubing from

refrigerator

bulb

valve must be brass or nickel

plated brass with 7/16-24 thread.

Push the bulb end of the tubing into the
water valve as far as it will go. Slide the
nut forward and finger tighten. Tighten
nut two (2) more turns with wrench.

6.Make connection to refrigerator.

Untape tubing from back of refrigerator.
Use Style 1 or Style 2, depending on
your installation.

Slide the purchased nut then the
purchased ferrule onto the tubing.

decorative

panel

Filler panel

required if

panels are less

than 1/4"

(6 mm) thick.

If panels are

more than

1/4" (6 mm)

thick, route

panel edges

on all sides.

door

handle

nylon

washers

Page 10

10. Wraparound metal door

models: go to step 12.
Panel models: Remove all tape and

door bracing from refrigerator and
freezer doors. Remove screws attaching
handles to door frames. Slide decorative
door panels into door frames.

If panels are less than 1/4" (6 mm)
thick, install a filler panel between door

and decorative panel.

If panels are more than 1/4" (6 mm)
thick, route panel edges on all sides.

13. Replace door handles.

Check that the top of both door
handles are aligned.

If door handles are not
aligned, loosen all handle screws

and adjust door handles up or
down. Tighten screws.

If any of the white door screws
are damaged, replace them with
additional screws provided in the
parts package.

C
R

I

T

I
C
A

L

S

T

E
P

S

door stop set screw

(130° position)

90° position

bottom hinge

14. Check that

doors can open freely. If doors
open too wide, remove door
stop screw from bottom door
hinge. Hold door open to a
position that is less than 90°.
Replace door stop screw in the
110° door stop position in
bottom hinge and tighten
screw. If door does not clear
countertop after door has been
adjusted, countertops may need
to be mitered.

C
R

I

T

I
C
A

L

S
T
E
P

11.

Open
doors. Place
a level
against
underside
of door
trim, on
refrigerator
crisper
guide and
on freezer
basket
guide as shown. Adjust leveling
legs until refrigerator is level.
Check that all four leveling legs
contact floor and support the full
weight of the refrigerator. Door
panels must be installed before
leveling.

Check that

refrigerator is

level.

C
R

I

T

I
C
A

L
S

T

E

P

leveling

legs

Use 5/16" (8 mm)

socket and ratchet.

9.Use socket wrench to turn leg

levelers on both sides of
refrigerator to the right (clockwise)
until refrigerator weight is
supported by leveling legs. The
rollers should be off the floor.

To avoid cabinet damage, do not
apply more than 50 in/lb (58 cm/kg)
of torque to the leveling legs.

Note: All four leveling legs must
contact the floor to support and
stabilize the full weight of
refrigerator. Rollers are for
moving refrigerator and not for
permanent support.

rear

front

12. Check that both

refrigerator and freezer doors are
aligned and level.

If doors need to be adjusted left
or right or in or out, loosen the

3/8" hex head screws in top
hinges.

If doors need to be adjusted up
or down, remove door stop screw

from bottom door hinge. Remove
locking plate. Use 1/2" open-end
wrench or channel-lock pliers to
turn bushing to the left
(counterclockwise) to move door
up, to the right (clockwise) to
move door down. Check that
doors are level. Replace locking
plate and door stop screw.

You may need to turn bushing
slightly to align locking plate so
that door stop screw can be
inserted.

110° position

22. Measure this same distance

from the top of the bottom grille to
the closest "V" groove on the grille
skirt.

Use a knife to score down the "V"
groove and break skirt at the score
line.

23. Attach the bottom grille and

skirt assembly to the cabinet with the
2 screws.

To get the most efficient use
from your new built-in
refrigerator, read your
KitchenAid Use and Care Guide.
Keep Installation Instructions
and Guide close to built-in
refrigerator for easy reference.

24. Set refrigerator and freezer

compartment controls to the midpoint
between “COLD” and “COLDEST.”
Check that the compressor is operating
properly and that all five lights are
working.

19. Open refrigerator doors and

remove protective film from door
frame. Recheck water connections at
bottom of refrigerator for leaks.

Install shelves and bins in refrigerator
and freezer compartments.

Note: If construction will continue after
refrigerator is installed, rotate control in
freezer compartment counterclockwise
to the “OFF” position.

screws

grille and

skirt assembly

remove 2

screws

top grille decorative
panel

grille panel

cabinet
side trim

cabinet
side trim

louver
assembly

grille panel
screws

16. Panel models: Remove screws

and side trim from one side of the
decorative panel. Insert your panel.
Reattach side trim and screws.

17. Panel models: Slide

decorative panel down to reattach to
top grille.

18. If side panels are not used,

go to Step 19.
If built-in area depth is 25"

(63.5 cm) or more, side panels can be

installed inside the side trim or attached
to the outside of the side trim.

• Inside side trim piece: Slide front
edge of routed side panel into trim
piece. Nail rear edge of panel to
support board.

NOTE: KitchenAid is not responsible
for the removal or addition of
molding or decorative panels that
would prevent the refrigerator from
being serviced.

A

B

Panel Wraparound
models (shown) metal

door models

24" 23"
(61 cm) (58.4 cm)

24-5/8" 23-3/8"
(62.5 cm max.) (59.4 cm)

side panel

side trim

support board

rear wall

door

Top view

B

A

15. Wraparound metal door

models: go to step 17.
Panel models: Slide decorative panel

assembly up to remove from top grille
assembly.

top grille
assembly

decorative panel

assembly

20. Remove the grille and skirt

package taped to front of refrigerator.
Remove grille and skirt and 2 screws
from package.

21. Open refrigerator door and

measure the distance from the bottom
of refrigerator cabinet to the floor.

refrigerator cabinet

bottom

measure this

distance

floor

grille and skirt assembly

score "V" groove

measured distance

(from step 21)

Page 11

Part No. 2209478
© 2000 KitchenAid.
® Registered Trademark/Trademark of

KitchenAid U.S.A., KitchenAid
Canada licensee in Canada

Prepared by KitchenAid, Benton Harbor, Michigan 49022

HOME APPLIANCES

Printed in U.S.A.

®

Pièce n° 2209478 www.kitchenaid.com

BIEN PENSé, BIEN fabriqué

®

®

Important :
Lire et

conserver ces
instructions.

L’installation
nécessite
l’intervention
de 2 personnes
ou plus.

Risque de basculement

Le réfrigérateur est lourd au
sommet et bascule
facilement lorsqu’il n’est pas
complètement installé.

Garder les portes fermées
avec un ruban adhésif
jusqu’à l’installation
complète du réfrigérateur.

Deux personnes ou plus
doivent déplacer et installer
le réfrigérateur.

Le non-respect de ces
instructions peut causer un
décès ou une blessure grave.

A VERTISSEMENT

MODÈLES À PANNEAUX ET À PORTES
MÉTALLIQUES ENVELOPPANTES

91,4 cm (36 po), 106,7 cm (42 po), 121,9 cm (48 po)
RÉFRIGÉRATEURS ENCASTRÉS avec FILTRATION D’EAU

Page 2

Avant de

commencer...

Conserver la plaque en carton ou en
contreplaqué de l’emballage sous le
réfrigérateur jusqu’à ce qu’il soit installé à
sa position de service.

Vue avant

A

C
D

G

E

F

Dimensions du produit

Remarque : En cas d'utilisation d'un
système de filtration d'eau par osmose
inverse, il est recommandé d'enlever le
filtre à eau du réfrigérateur et de réinstaller
le bouchon dans la grille de plinthe. (Voir
le Guide d'utilisation et d'entretien.)

Important :
Respecter les dispositions de tous les
codes et règlements en vigueur.

C’est à l’installateur qu’incombe la
responsabilité de :

• Respecter les spécifications et dimensions
d’installation.

• Installer le réfrigérateur convenablement.

• Enlever toutes moulures ou panneaux
décoratifs qui préviennent l’entretien du
réfrigérateur.

• Vérifier que tout le matériel nécessaire
à une installation convenable est
disponible :

Tube en cuivre de 6 mm

(1/4 po) avec robinet d’arrêt

Modèles à panneaux seulement :

La dimension ”B” peut être augmentée ou diminuée
de 1,3 cm (1/2 po) en employant la trousse du
panneau décoratif disponible chez votre marchand.
Pour augmenter : employer la trousse de panneau
(84 po) n° 4378788 (garniture argent) ou 4378789
(garniture blanche).
Pour diminuer : employer la trousse de panneau (83
po) n° 4378786 (garniture argent) ou 4378787
(garniture blanche).

Vue de dessus

H

I

Vue latérale

Raccord à compression, 6 mm (1/4 po)
6 vis à bois n° 8 x 7,6 cm (3 po)

(il peut être nécessaire d’utiliser
des vis plus longues)

2 morceaux de bois de 5 cm x 10 cm x

81 cm (2 po x 4 po x 32 po) min.
(voir page 4)

• Vérifier que la résistance du plancher lui
permet de soutenir le poids du réfrigérateur
(plus de 272 kg/600 lb), des panneaux de
portes et du contenu.

• Fournir une prise de courant
convenablement reliée à la terre.

• Vérifier que l’emplacement d’installation
permet l’ouverture de la porte du
réfrigérateur à au moins 110°.

91 cm (36 po) 106 cm (42 po) 122 cm (48 po)

A 91 cm (36 po) 106 cm (42 po) 122 cm (48 po)
B 212 cm (83 5/8 po)* 212 cm (83 5/8 po)* 212 cm (83 5/8 po)*
B 211 cm (83-1/8 po) 211 cm (83-1/8 po) 211 cm (83-1/8 po)
C 64 cm (25 1/8 po) 64 cm (25 1/8 po) 64 cm (25 1/8 po)
D 60 cm (23 1/2 po) 60 cm (23 1/2 po) 60 cm (23 1/2 po)
E 9 cm (3 1/2 po)* 9 cm (3 1/2 po)* 9 cm (3 1/2 po)*
F 211 cm (83 1/8 po)* 211 cm (83 1/8 po)* 211 cm (83 1/8 po)*
G 61 cm (24 po) 61 cm (24 po) 61 cm (24 po)
H 89 cm (35 po) 104 cm (41 po) 119 cm (47 po)
I 63,5 cm (25 po) 63,5 cm (25 po) 63,5 cm (25 po)

B

Voir

remarque.

canalisation de
1,5 m (5 pi) de

tube de cuivre

en spirale, fixée

à l’arrière par

du ruban

adhésif

Modèles à panneaux et à portes métalliques enveloppantes

Avec et sans distributeur

Modèle à portes
métalliques enveloppantes

Modèle à
panneaux

Important :

• Installateur : Remettre les instructions

d’installation au propriétaire.

• Propriétaire : Conserver les
instructions d’installation pour
référence ultérieure.

• Conserver ces instructions
d’installation pour consultation par
l’inspecteur local des installations
électriques.

Votre sécurité et celle des autres

est très importante.

Nous donnons de nombreux messages
de sécurité importants dans ce manuel,
et sur votre appareil ménager. Assurez­vous de toujours lire tous les messages
de sécurité et de vous y conformer.

Voici le symbole d’alerte de
sécurité.

Ce symbole d’alerte de
sécurité vous signale les dangers
potentiels de décès et de blessures
graves à vous et à d’autres.

Tous les messages de sécurité suivront
le symbole d’alerte de sécurité et le mot
«DANGER» ou «AVERTISSEMENT».
Ces mots signifient :

Risque possible de décès ou de
blessure grave si vous ne suivez pas
les instructions.

Tous les messages de sécurité vous
diront quel est le danger potentiel et
vous disent comment réduire le risque
de blessure et ce qui peut se produire
en cas de non-respect des instructions.

D ANGER

Risque possible de décès ou de
blessure grave si vous ne suivez pas
immédiatement

les instructions.

AVERTISSEMENT

* Les dimensions indiquées correspondent à la situation où les pieds de réglage de l’aplomb dépassent de 3 mm (1/8 po)
au-dessous des roulettes. Lorsque les pieds sont totalement déployés de 32 mm (1 1/4 po) au-dessous des roulettes,
ajouter 29 mm (1 1/8 po) à cette dimension.

Page 3

Modèle
Largeur min.

91 cm (36 po)

90 cm (35 1/2 po)

106 cm (42 po)

105 cm (41 1/2 po)

122 cm (48 po)

120 cm (47 1/2 po)

Spécifications et
dimensions de la cavité
d’encastrement

Tolérance de + 3 mm (1/8 po) pour
toutes les dimensions

* Si un soffite massif n’est pas disponible,
voir « Protection contre le basculement »
à la page 4. On doit utiliser une des trois
méthodes présentées ici.

Le réfrigérateur encastré peut être
installé :

• dans une cavité d’encastrement entre des
placards.

• à l’extrémité de la rangée de placards –
utilisation d’un panneau latéral pour
recouvrir le côté du réfrigérateur.

Sélectionner l’une des méthodes et utiliser les
dimensions indiquées. Les dimensions
indiquées correspondent à un dégagement
de séparation nul 0 cm (0 po).

Emplacement de
la prise de courant
électrique reliée à la
terre.

Une prise de courant
électrique reliée à la terre
est nécessaire.

Marquer la
position des
poteaux du
colombage sur
le mur arrière,
à 203-229 cm
(80-90 po) au­dessus du sol.

Trou de 12 mm (1/2 po) pour la
canalisation d’eau – n’importe où
dans la zone grise.

*Si on place l’arrivée d’eau dans la zone recommandée, aucun

autre article de plomberie ne sera nécessaire.

Plancher : Le plancher doit pouvoir soutenir le
poids du réfrigérateur, son contenu et les
panneaux de porte.

La canalisation
d’arrivée d’eau doit

fournir de l’eau sous
une pression de 103­690 kPa (15-100
lb/po2). Effectuer
l’installation
préliminaire de la
canalisation d’eau
avant d’installer le
réfrigérateur.

18 cm
(7 po)

7,6 cm

(3 po)

Si le panneau latéral (option) est
utilisé, installer une planche de
support sur le mur arrière si la
profondeur de la cavité est de
63,5 cm (25 po) ou plus.

211,5 cm (83 1/4 po) min.
215 cm (84 3/4 po) max.
jusqu’à la face inférieure
du soffite massif.*

La canalisation
d’arrivée d’eau peut
être acheminée à
travers le plancher
ou le mur.*

28 cm

(11 po)

On peut réaliser le
raccordement à la
canalisation d’eau
dans un placard,
d’un côté ou de
l’autre du
réfrigérateur; on
recommande le
placard du côté
droit.*

15 cm
(6 po)

15 cm

(6 po)

60 cm

(23 1/2 po)

min.

15 cm
(6 po)

15 cm
(6 po)

largeur

Dimensions de la cavité

196 cm

(77 po)

Protection contre le basculement

Avant/sommet du

réfrigérateur

Porte du

congélateur

Porte du

réfrigérateur

C

D

B

A

Si un soffite massif de 2,5 cm (1 po) max. n’est pas disponible
au-dessus du réfrigérateur, procéder comme suit pour empêcher
tout basculement du réfrigérateur en cours de service.

Fixer solidement une planche de bois d’au moins 81 cm (32 po) sur
les poteaux du colombage mural derrière le réfrigérateur. Les vis de
fixation doivent pénétrer dans les poteaux d’au moins 3,8 cm
(1 1/2 po). La planche doit être placée en chevauchement sur le
couvercle du compresseur (voir l’illustration).

Si un espace libre additionnel est nécessaire en hauteur pour
l’inclinaison du réfrigérateur, suivre les instructions
correspondant au modèle particulier.

Modèles à portes métalliques enveloppantes :

•

Saisir les deux extrémités du panneau à claire-voies. Pousser vers le
haut puis tirer pour enlever.

• Ôter les deux vis fixant le panneau de grille; faire glisser le

panneau de grille vers le bas pour l’enlever.

•

Ôter les six vis fixant chaque garniture latérale de la caisse sur le
réfrigérateur; enlever les garnitures latérales.

• Réassembler après avoir retiré le chariot de dessous le

réfrigérateur.

Modèles à panneaux :

•

Saisir les deux extrémités du panneau.
Pousser vers le haut puis tirer pour enlever.

• Ôter les quatre vis fixant le cadre aux brides,

puis enlever.

• Ôter les deux vis fixant chaque bride sur le

réfrigérateur; enlever les brides.

• Réassembler après avoir retiré le chariot de dessous le

réfrigérateur.

Il faut que la planche soit suffisamment longue pour qu’elle
recouvre complètement le couvercle du compresseur sur
toute la largeur.

On recommande la mise en place de cette planche avant
l’installation du réfrigérateur.

Positionner la planche de telle manière que la surface
inférieure soit à 213 cm (84 po) du sol. Durant l’installation,
soulever le réfrigérateur pour que la distance résiduelle entre
le sommet du réfrigérateur et la surface inférieure de la
planche antibasculement soit de 6,4 mm (1/4 po).

Veiller à NE PAS écraser le couvercle du condenseur lors du
soulèvement des pieds arrière.

6,4 mm (1/4 po)

max.

25,1 cm

(2 po) min.

mur arrière

Rayon de basculement

Rayon de
basculement
avant/arrière

Rayon de
basculement
latéral

Taille A B

91 cm (36 po) 222 cm (87 1/4 po) 230 cm (90 1/2 po)
106 cm (42 po) 222 cm (87 1/4 po) 236 cm (93 po)
122 cm (48 po) 222 cm (87 1/4 po) 244 cm (96 po)

A

B

130°

130°

90°

90°

E

F

Remarque : Si le réfrigérateur est installé sur un chariot
à roulettes, on doit ajouter la hauteur du chariot au
rayon de basculement.

110°

110°

vis de fixation

des brides

Page 4

A
B
C
D
E
F

91 cm

(36 po)

98 cm

(38-1/2 po)

92 cm

(36-1/16 po)

110 cm

(43-1/2 po)

102 cm
(40 po)

50 cm

(19-3/4 po)

37 cm

(14-1/2 po)

106 cm
(42 po)

104 cm

(41 po)

97 cm

(38 po)

119 cm

(47 po)

108 cm

(42 9/16 po)

59 cm

(23-1/4 po)

44 cm

(17-1/4 po)

122 cm
(48 po)

110 cm

(43 1/2 po)

102 cm
(40 po)

128 cm

(50 1/2 po)

115 cm

(45 1/4 po)

68 cm

(26-3/4 po)

50 cm

19-3/4 po)

L’emplacement d’installation doit permettre
l’ouverture des portes à un angle de 110° au
moins. Laisser un espace libre d’au moins
11,4 cm (4 1/2 po) entre le côté du
réfrigérateur et le mur formant l’angle.

Dimensions pour le pivotement des portes

Couleur Numéro de kit

Aluminium mat 4387989
Blanc 4387990

2. Ensembles de poignées de porte prolongées

Deux ensembles comportant une poignée de porte pour congélateur et une poignée de porte
pour réfrigérateur sont disponibles auprès de votre concessionnaire KitchenAid ou bien
contacter KitchenAid - Pièces et accessoires au 1-800-442-9991. Utiliser ces poignées de porte
prolongées lorsqu’un espace plus grand pour le passage des doigts est nécessaire entre la
poignée de porte et le panneau personnalisé. Suivre les instructions fournies avec l’ensemble
pour l’installation des poignées de porte.

C F H

D

G

I

E

Panneaux de portes du

congélateur

(avec distributeur)

Poids

maximum

combiné des

deux

panneaux :

13,5 kg

(30 lb)

Poids

maximum

combiné des

deux

panneaux :

13,5 kg (30 lb)

Panneau de

porte pour

congélateur

(sans

distributeur)

Poids

maximum

13,5 kg

(30 lb)

Panneau de porte

pour réfrigérateur

Poids maximum :

23 kg (50 lb)

A

B*

Panneau de la grille supérieure

[poids max. : 4,5 kg (10 lb)]

Page 5

Pièces à

commander

séparément ou

à faire fabriquer

sur mesure

1. Ensembles de panneaux

Quatre ensembles contenant le panneau
supérieur et les panneaux de porte d’acier
inoxydable ou d’acrylique coloré sont
disponibles auprès de votre concessionnaire
KitchenAid ou bien contacter KitchenAid ­Pièces et accessoires au 1-800-442-9991.
Utiliser les instructions fournies pour
l’installation des panneaux.

Panneaux - Numéros des ensembles

Taille
Blanc
Noir
Biscuit
Acier inoxydable

91 cm (36 po)

4318635
4318632
4392879
4318641

91 cm (36 po)

4378650
4378653
4392886
4378659

106 cm (42 po)

4318636
4318633
4392880
4318642

106 cm (42 po)

4378651
4378654
4392887
4378660

122 cm (48 po)

4318637
4318634
4392881
4318643

122 cm (48 po)

4378652
4378655
4392888
4378661

3. Panneaux personnalisés

Le poids des panneaux personnalisés NE
doit PAS dépasser les valeurs indiquées.

L’installation de panneaux dont le poids
dépasse la limite indiquée peut être la
cause de dommages pour le produit.

Les ensembles de panneaux ne sont pas
nécessaires pour les modèles avec panneaux
d’acier inoxydable installés à l’usine ou pour
les modèles à portes métalliques
enveloppantes.

Modèle Sans distributeur Avec distributeur

Taille

91 cm
(36 po)

106 cm
(42 po)

122 cm
(48 po)

A

82 cm
(32 3/8 po)

97 cm
(38 3/8 po)

113 cm
(44 3/8 po)

C

36 cm
(14 1/4 po)

43 cm
(16 3/4 po)

49 cm
(19 1/4 po)

D

60 cm
(23 7/16 po)

60 cm
(23 7/16 po)

60 cm
(23 7/16 po)

E

87 cm
(34 7/16 po)

87 cm
(34 7/16 po)

87 cm
(34 7/16 po)

F

36 cm
(14 1/4 po)

43 cm
(16 3/4 po)

49 cm
(19 1/4 po)

H

49 cm
(19 1/4 po)

58 cm
(22 3/4 po)

67 cm
(26 1/4 po)

G

179 cm
(70 7/16 po)

179 cm
(70 7/16 po)

179 cm
(70 7/16 po)

I

179 cm
(70 7/16 po)

179 cm
(70 7/16 po)

179 cm
(70 7/16 po)

B*

15 cm
(6 po)

15 cm
(6 po)

15 cm
(6 po)

REMARQUE : Tolérance de + 1,5 mm
(1/16 po) pour les dimensions indiquées.
Les panneaux dont l’épaisseur est
supérieure à 6 mm (1/4 po) doivent faire
l’objet d’un usinage. Lors de l’emploi de
panneaux déjà amincis par usinage,
ajouter 1,5 mm (1/16 po) aux dimensions
indiquées.

Si l’épaisseur des panneaux est inférieure à
6 mm (1/4 po), installer un panneau de

remplissage entre les portes et les panneaux
décoratifs.

*La dimension “B” peut augmenter ou diminuer de 1,3 cm (1/2 po) si les trousses de panneaux décoratifs indiquées

à la page 2 sont utilisées.

Page 6

Dimensions pour
usinage des rives
des panneaux

Vue latérale

6 mm
(1/4 po)
max.

panneau

Vue de l’extrémité - côté poignée du panneau

panneau

poignée

5 cm

(2 po)

min.

6 mm
(1/4 po) max.

Panneaux
personnalisés
d’épaisseur supérieure
à 1/4 po (6 mm) :

Usiner sur toute la
longueur ou sur une
zone sélectionnée du
côté «poignée» du
panneau, sur une
largeur de 8,25 cm
(3 1/4 po).

Épaisseur :

12 mm (1/2 po)
minimum pour
empêcher le
gauchissement.

Largeur et hauteur :

selon le type
d’installation.

Encoches pour la
plinthe en retrait (si
désiré). Déterminer la

hauteur d’installation
avant de découper les
encroches.

Si le panneau latéral d’épaisseur supérieure à 6
mm (1/4 po) doit être installé et inséré dans la
garniture latérale, usiner la rive avant du panneau

pour que l’insertion soit possible.

Planche de clouage
pour panneau

pièce de garniture latérale

Vue de l’extrémité de la pièce

de garniture latérale

4 mm
(5/32 po)

6 mm

(1/4 po)

1,5 mm

(1/16 po)

5,5 mm

(7/32 po)

10 mm (13/32 po)

tringle
d’appui

tringle
d’appui

porte

porte

3. Panneaux latéraux

porte

Panneau latéral placé

hors de la garniture

latérale, et en retrait

8,25 cm

(3 1/4 po)

min.

A

B

C

Modèle

A

B

C

91 cm

(36 po)

91 cm

(36 po)

90 cm

(35 1/2 po)

89 cm

(35 po)

106 cm
(42 po)

106 cm
(42 po)

105 cm

(41 1/2 po)

104 cm
(41 po)

122 cm
(48 po)

122 cm
(48 po)

120 cm

(47 1/2 po)

119 cm
(47 po)

63,5 cm

(25 po)

61,3 cm

(24 1/8 po)

59,7 cm

(23 1/2 po)

Panneau latéral en

applique, hors de la pièce

de garniture latérale

19 mm

(3/4 po)

min.

Panneau latéral inséré

dans la garniture

latérale

Modèles à panneaux

Fixer la tringle
d’appui avec des
vis ou un adhésif
compatible avec
l’aluminium et le
bois.

Usiner la rive avant de la tringle d’appui ou installer
une autre planchette de 6 mm (1/4 po) pour la
rétention dans la pièce de garniture latérale.

Page 7

Modèles à portes métalliques enveloppantes

Si le panneau latéral d’épaisseur supérieure à
6 mm (1/4 po) doit être installé et inséré dans la
garniture latérale, usiner la rive avant du panneau

pour que l’insertion soit possible.

3. Panneaux latéraux

Vue de l’extrémité de la pièce

de garniture latérale

Épaisseur :

12 mm (1/2 po)
minimum pour
empêcher le
gauchissement.

Largeur et hauteur :

selon le type
d’installation.

Encoches pour la
plinthe en retrait (si
désiré). Déterminer la

hauteur d’installation
avant de découper les
encoches.

Planche de clouage pour
panneau latéral

pièce de garniture latérale

Modèle

A

B

C

91 cm

(36 po)

91 cm

(36 po)

90 cm

(35 1/2 po)

89 cm

(35 po)

106 cm

(42 po)

106 cm

(42 po)

105 cm

(41 1/2 po)

104 cm

(41 po)

122 cm
(48 po)

122 cm
(48 po)

120 cm

(47 1/2 po)

119 cm
(47 po)

Panneau latéral hors de

la garniture latérale, et

en retrait

Panneau latéral en

applique, hors de la pièce

de garniture latérale

Panneau latéral inséré

dans la garniture

latérale

Fixer la tringle
d’appui avec des
vis ou un adhésif
compatible avec
l’aluminium et le
bois.

Usiner la rive avant de la tringle d’appui
ou installer une autre planchette de 6 mm
(1/4 po) pour la rétention dans la pièce de
garniture latérale.

4 mm
(5/32 po)

6 mm

(1/4 po)

1,5 mm

(1/16 po)

4,8 mm

(3/16 po)

10 mm (13/32 po)

porte

porte

porte

tringle
d’appui

tringle
d’appui

A

B

C

63,5 cm

(25 po)

59,4 cm

(23 3/8 po)

57,9 cm

(22 13/16 po)

Spécifications de

l’alimentation

électrique

et en eau

L’appareil doit être alimenté par un circuit
120 V CA, 60 Hz, 15 ou 20 A, protégé par
un fusible. On recommande l’emploi d’un
fusible temporisé ou d’un disjoncteur. On
recommande que l’appareil soit alimenté par
un circuit distinct n’alimentant que cet
appareil.

Cet appareil est équipé d’un cordon
d’alimentation doté d’une fiche de
branchement à 3 broches, pour liaison à la
terre. Pour minimiser le risque de choc
électrique, il faut que la fiche soit branchée
sur une prise de courant à 3 alvéoles, de
configuration correspondante, reliée à la
terre conformément aux prescriptions du
Code National de l’électricité, ANSI/NFPA 70
— dernière édition* ou du Code canadien de
l’électricité C22.1-1982 et C22.2 n° 01982
(ou dernière édition)**, et de tous les codes
et règlements locaux en vigueur.

Spécifications de l’alimentation
électrique

Spécifications de l’alimentation
en eau

La canalisation d’eau doit alimenter le
réfrigérateur sous une pression de
103-690 kPa (15-100 lb/po

2

).
Réaliser le raccordement selon les
instructions présentées à la page 3.

On peut obtenir un exemplaire des normes
mentionnées aux adresses suivantes :

*National Fire Protection Association

Batterymarch Park
Quincy, Massachusetts, 02269*

**CSA International

8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575

Page 8

Risque de choc électrique

Brancher l’appareil sur une prise
à 3 alvéoles, reliée à la terre.

Ne pas enlever la broche de
liaison à la terre.

Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de

rallonge.
Le non-respect de ces

instructions peut causer un
décès, un incendie ou un choc
électrique.

A VERTISSEMENT

Si on utilise un conducteur distinct de
liaison à la terre lorsque le code local le
permet, il est recommandé qu’un
électricien qualifié détermine que le
conducteur de liaison à la terre est
adéquat.

Ne pas utiliser une canalisation de gaz
pour la liaison à la terre.

En cas d’incertitude quant à la qualité de
la liaison à la terre de l’appareil, consulter
un électricien qualifié.

Ne pas installer un fusible en série avec le
conducteur neutre ou le conducteur de
liaison à la terre.

C’est à l’utilisateur du produit
qu’incombe la responsabilité de :

Contacter un électricien qualifié pour
l’installation.

S’assurer que l’installation électrique est
adéquate et conforme aux dispositions du
Code National de l’électricité, ANSI/NFPA
70 — dernière édition* ou du Code
canadien de l’électricité C22.1-1982 et
C22.2 n° 01982 (ou dernière édition)**, et
de tous les codes et règlements locaux en
vigueur.

cordon
d’alimentation
d’électricité

broche de liaison
à la terre

bride de
retenue

fiche de
branchement à 3
broches, reliée à
la terre

prise de courant murale à
3 broches, reliée à la terre

Étapes de

l’installation

Ne pas abaisser le réfrigérateur sur la base
utilisée pour l’expédition, lors de
l’extraction de la base.

Ne pas ôter le film protecteur avant que le
réfrigérateur soit à la position de service.

Les quatre pieds de réglage de l’aplomb
doivent être en contact avec le sol et
soutenir la totalité du poids du
réfrigérateur pour le stabiliser.

Conserver la pièce de carton ou de
contreplaqué d’expédition sous le
réfrigérateur jusqu’à ce qu’il soit installé à
la position de service.

Pièces fournies pour
l’installation :

• grille de la base

• Sachet de pièces

Vérifier que toutes les pièces sont présentes.

Page 9

4.Placer une feuille de carton de

l’emballage sur le plancher pour chaque
déplacement du réfrigérateur ou du chariot
dans la maison. Approcher le réfrigérateur
près de la cavité d’encastrement.

7.

Pousser le
commutateur
d’alimentation situé
en haut de la caisse à
la position d’arrêt
(OFF).

Brancher le cordon
d’alimentation sur une
prise de courant
électrique reliée à la terre. Fixer la
bride de retenue sur la prise de
courant avec la vis fournie dans le
sachet de petites pièces.

bride de
retenue

prise de
courant reliée
à la terre

cordon
d’alimen­tation

3.Éventuellement, installer

maintenant les planches de
81 cm (32 po) qui empêcheront
le réfrigérateur de basculer.

2.Introduire le chariot de manutention

sous le réfrigérateur, côté congélateur. Faire
passer la sangle sous la poignée et entourer le
réfrigérateur avec la sangle du chariot, sans
serrer. Insérer les cornières de protection en
carton entre la sangle et les garnitures
latérales et poignées. Serrer prudemment la
sangle – vérifier que la garniture latérale est
bien protégée.

5.Avant de connecter le tube de

raccordement du réfrigérateur à la
canalisation d’eau, on doit y faire circuler au
moins 1,9 L (2 ptes) d’eau (récupération
dans un récipient) pour éliminer toutes les
particules éventuellement présentes.

Fermer le robinet.
Rechercher des fuites dans la canalisation
d’eau.

6.Raccorder le réfrigérateur à la

canalisation d’eau. Enlever le ruban adhésif
qui immobilise le tube gris à l’arrière du
réfrigérateur.

Utiliser les instructions pour Style 1 ou Style
2, selon la configuration d’installation.

1.Enlever et conserver le sachet de

documents et le sachet de pièces fixés par du
ruban adhésif sur la porte du réfrigérateur.
Enlever les quatre brides (deux de chaque
côté) fixant la base utilisée pour expédition
sous le réfrigérateur.

Ne pas enlever les rubans adhésifs et
articles d’arrimage des portes avant que le
réfrigérateur soit placé à sa position
finale.

Risque de basculement

Le réfrigérateur est lourd au
sommet et bascule facilement
lorsqu’ il n’est pas complètement
installé.

Garder les portes fermées avec
un ruban adhésif jusqu’à
l’installation complète du
réfrigérateur.

Deux personnes ou plus doivent
déplacer et installer le
réfrigérateur.

Le non-respect de ces
instructions peut causer un
décès ou une blessure grave.

A VERTISSEMENT

cornières de protection
par-dessus la garniture
latérales

écrou

(fourni)
tube du

réfrigérateur

bombement

laiton ou laiton/placage nickel, avec

filetage 7/16-24

laiton ou

laiton/placage

nickel, avec

filetage 7/16-24

Style 1

Style 2

bombement

écrou (fourni)

virole

(achetée)

)

raccord

(acheté)

écrou

(acheté)

tube du

réfrigérateur

É
T
A
P

E

C
R

I

T

I

Q

U

E

Enfiler l’écrou de compression et la virole sur
le tube.

Enfoncer le tube dans le raccord aussi loin
qu’il peut pénétrer. Faire glisser l’écrou et la
virole vers l’avant et visser l’écrou à la main.
Pour terminer le serrage, faire tourner l’écrou
de deux (2) tours de plus avec une clé.

Insérer dans le raccord l’extrémité du tube
comportant un bombement, puis visser
l’écrou à la main. Pour terminer le serrage,
faire tourner l’écrou de deux tours de plus
avec une clé.

Insérer l’extrémité du tube comportant un
bombement dans le raccord du robinet,
aussi loin que le tube peut pénétrer, puis
visser l’écrou à la main. Pour terminer le
serrage, faire tourner l’écrou de deux tours
de plus avec une clé.

panneau
décoratif

Panneau de
remplissage
nécessaire si
l’épaisseur du
panneau
décoratif est
inférieure à
6 mm (1/4 po).

Si l’épaisseur
des
panneaux est
supérieure à
6 mm (1/4 po),
on doit usiner
les 4 rives.

poignée
de porte

rondelles
de nylon

Page 10

12.Vérifier que les portes du

réfrigérateur et du congélateur sont
alignées et d’aplomb.

S’il est nécessaire d’ajuster la position
des portes (vers la gauche ou la
droite, ou pour régler l’écartement),

desserrer la vis à tête hexagonale de 8
mm (3/8 po) de la charnière supérieure.

S’il est nécessaire d’ajuster la position
verticale vers le haut ou vers le bas,

ôter la vis de la butée de porte de la
charnière inférieure. Ôter la plaque de
verrouillage. Avec une clé plate de 12
mm (1/2 po) ou une pince multiprise,
faire tourner la bague dans le sens
antihoraire pour soulever la porte, ou
dans le sens horaire pour faire
descendre la porte. Contrôler l’aplomb
de chaque porte. Réinstaller la plaque
de verrouillage et la vis de butée.

Il peut être nécessaire de faire tourner
un peu la bague pour aligner la plaque
de verrouillage, de telle sorte que la vis
de la butée de porte puisse être insérée.

13.Réinstaller la poignée de

chaque porte. Vérifier que les deux
poignées de porte sont alignées (au
sommet).

Si les poignées de porte ne sont pas
alignées, desserrer toutes les vis des

poignées et ajuster la position verticale
de chaque poignée. Resserrer les vis.

Si une vis de porte blanche est
endommagée, utiliser une des vis
additionnelles fournies dans le sachet
de petites pièces.

É
T
A

P

E

S

C
R

I

T

I

Q

U

E

S

14.Vérifier que chaque porte peut

s’ouvrir librement. Si l’angle d’ouverture
est excessif, enlever la vis de la butée de
porte de la charnière inférieure. Tenir la
porte à un angle d’ouverture inférieur à
90º. Réinstaller la vis de la butée de
porte à la position 110º sur la charnière
inférieure, et serrer la vis. S’il y a encore
une interférence entre le comptoir et la
porte après le réglage, il peut être
nécessaire d’usiner le panneau du
comptoir.

É
T

A

P
E

S

C
R

I

T

I

Q

U

E

S

É
T

A

P
E

C

R

I

T

I

Q

U

E

11.

Ouvrir les
portes. Placer
un niveau en
contact avec
la face
inférieure de
la garniture
de la porte,
puis en appui
sur les guides
de
coulissement
du bac à légumes frais et du panier du
congélateur tel qu’indiqué. Ajuster les
pieds de réglage pour établir un
aplomb parfait du réfrigérateur. Vérifier
que les quatre pieds sont au contact du
plancher. Il faut que les panneaux de
porte soient installés avant
l’établissement de l’aplomb.

Vérifier

l’aplomb du

réfrigérateur.

10.

Modèles à portes métalliques

enveloppantes : Passer à l’étape 12.
Modèles à panneaux : Enlever tous les rubans

adhésifs et articles d’arrimage des portes du
réfrigérateur et du congélateur. Enlever les vis
fixant la poignée sur chaque cadre de porte.
Enfiler les panneaux décoratifs dans les cadres
de porte.

Pour des panneaux épais de moins de 6 mm
(1/4 po), installer un panneau de remplissage

entre la porte et le panneau décoratif.

Pour des panneaux de plus de 6 mm (1/4
po), usiner les rives.

8.Placer une feuille de carton ou de

contreplaqué sous le réfrigérateur. Enlever le
chariot. Ouvrir les portes de l’appareil et retirer
tous les sachets de pièces et matériaux
d’emballage qu’on trouve dans les
compartiments de réfrigération et de
congélation. Ne pas ôter le film de protection.

Pour éviter d’endommager le sol, avant de
déplacer le réfrigérateur vérifier que les
pieds sont soulevés (aucun contact avec le
plancher) et que le réfrigérateur repose sur
les roulettes.

Pousser le réfrigérateur dans la cavité
d’encastrement. Vérifier que :

• la canalisation d’arrivée d’eau n’est pas
déformée/écrasée;

• le cordon d’alimentation électrique est au
sommet du réfrigérateur, près du couvercle.

pieds de

réglage de

l’aplomb

Utiliser une clé à

cliquet avec une

douille de

8 mm (5/16 po).

arrière

avant

9.Utiliser une clé à douille pour

faire tourner les pieds d’appui sur
chaque côté du réfrigérateur (dans le
sens horaire) jusqu’à ce que le poids
du réfrigérateur soit en appui sur les
pieds. Les roulettes ne devraient pas
être en contact avec le plancher.
Pour éviter d’endommager la caisse de
l’appareil, ne pas exercer un couple de
plus de 58 cm/kg (50 lb/po) sur les
pieds de réglage de l’aplomb.

Remarque : Pour que le poids du
réfrigérateur soit complètement
soutenu d’une manière stable, il faut
que les quatre pieds de réglage de
l’aplomb soient en contact du
plancher. Les roulettes ne sont
utilisées que pour le déplacement du
réfrigérateur, et pas pour un soutien
permanent.

vis de la butée de

porte (position

de 130º)

position de 90º

charnière inférieure

position de 110º

Pour pouvoir utiliser au mieux
ce nouveau réfrigérateur
encastré, lire le guide
d’utilisation et d’entretien
KitchenAid. Conserver les
Instructions d’installation et le
Guide d’utilisation et
d’entretien près du
réfrigérateur encastré, pour
référence.

enlever les deux vis

panneau décoratif de
la grille supérieure

16.Modèles à panneaux : Enlever les

vis et la garniture latérale sur un côté du
panneau décoratif. Insérer le panneau.
Réinstaller la garniture latérale et les vis.

18.Si aucun panneau latéral n’est

utilisé, passer à l’étape 19.
Si la profondeur de la cavité

d’encastrement est de 63,5 cm (25 po) ou
plus, on peut insérer chaque panneau latéral

dans le profilé de garniture latérale ou le fixer
à l’extérieur du profilé de garniture latérale.

panneau latéral

garniture

latérale

planche d’appui

mur arrière

porte

Vue de dessus

B

A

• Pièce de la garniture latérale : Insérer la

rive avant du panneau latéral usiné dans le
profilé de garniture. Clouer la rive arrière
du panneau sur la planche d’appui.

REMARQUE : KitchenAid n’est pas
responsable des opérations d’enlèvement
et de réinstallation des moulures ou
panneaux décoratifs qui entraveraient
l’accès au réfrigérateur lors d’une
intervention de réparation.

A

B

Modèles à portes
Modèles à métalliques
panneaux (illustrés) enveloppantes

61 cm 58,4 cm
(24 po) (23 po)

62,5 cm max. 59,4 cm
(24 5/8 po) (23 3/8 po)

15.

Modèles à portes métalliques

enveloppantes : Passer à l’étape 17.
Modèles à panneaux : Faire glisser le

panneau décoratif vers le haut pour l’extraire
du montage de la grille supérieure.

montage de la

grille supérieure

montage du

panneau décoratif

panneau de

la grille

garniture

latérale de la

caisse

garniture

latérale de la

caisse

ensemble à
claire-voies

vis du panneau

de la grille

17. Modèles à panneaux : Faire

glisser le panneau décoratif vers le bas pour
réinstaller la grille supérieure.

19. Ouvrir les portes du réfrigérateur

et enlever le film de protection de
l’encadrement des portes. Inspecter de
nouveau les connexions de raccordement à
la canalisation d’eau (en bas de réfrigérateur)
pour rechercher les fuites.
Installer les étagères, bacs et balconnets dans
les compartiments de réfrigération et de
congélation.

20. Enlever le paquet de pièces pour

grille/plinthe fixé avec du ruban adhésif à
l’avant du réfrigérateur. Enlever la
grille/plinthe et 2 vis du le paquet.

21. Ouvrir la porte du réfrigérateur et

mesurer la distance entre le fond de la caisse
et le plancher.

fond de la caisse

du réfrigérateur

mesurer cette

distance

plancher

22. Mesurer cette même distance

depuis le sommet de la grille jusqu’à la plus
proche rainure en V sur la plinthe.

Entailler la plinthe dans la rainure en V avec
un couteau, et briser la plinthe sur la ligne
d’entaille.

23. Fixer l’ensemble grille/plinthe

sur la caisse avec les deux vis.

24. Placer le bouton de réglage de

chaque compartiment à la position médiane
entre COLD (froid) et COLDEST (très froid).
Vérifier que le compresseur fonctionne
correctement et que les cinq lampes
fonctionnent.

vis

ensemble

grille/plinthe

Remarque : Si des travaux de construction se
poursuivent après l’installation du
réfrigérateur, placer le bouton de réglage du
compartiment de congélation à la position
d’arrêt (OFF).

ensemble grille/plinthe

entailler dans la rainure en V

mesure la distance

(voir étape 21)

Pièce nº 2209478
© 2000 KitchenAid.
® Marque déposée de KitchenAid

U.S.A., Emploi licencié par
KitchenAid Canada

Préparé par KitchenAid, Benton Harbor, Michigan 49022

APPAREILS MÉNAGERS

Imprimé aux É.-U.

®

Parte No. 2209478 www.kitchenaid.com

POR LA FORMA EN QUE ESTÁ HECHA

®

®

ImportantE:
LEA Y GUARDE
ESTAS
INSTRUCCIONES.

LA INSTALACIÓN
REQUIERE DE
2 O MáS
PERSONAS.

Peligro de Vuelco

El refrigerador puede
volcarse cuando está
siendo instalado debido a
que la parte superior es
pesada.

Mantenga las puertas
cerradas con cinta hasta
que el refrigerador esté
completamente instalado.

Se necesitan dos o más
personas para mover e
instalar el refrigerador.

El incumplimiento de
esta advertencia puede
resultar en una lesión
grave o mortal.

ADVERTENCIA

REFRIGERADORES EMPOTRADOS CON FILTRACIÓN
DE AGUA

MODELOS CON PANELES Y MODELOS CON PUERTAS
LATERALES METÁLICAS

36 pulg. (91 cm), 42 pulg. (106 cm), 48 pulg. (122 cm)

Página 2

Antes de

empezar...

Mantenga el embalaje de cartón o de
matera laminada (plywood) debajo del
refrigerador hasta que esté instalado y
en posición de operación.

Vista delantera

B

Ver

Nota.

A

Dimensiones del producto

* Las dimensiones que se muestran son para
niveladores de patas que se extiendan 1/8 de pulg.
(3 mm) debajo de los rodadillos. Para los
niveladores que se extienden totalmente
1-1/4 de pulg. (32mm) debajo de los rodadillos,
agregue 1-1/8 de pulg. (29 mm) a esta dimensión.

Nota: si usted está usando un sistema de
filtración de agua por osmosis inversa, se
recomienda que se quite el filtro de agua
del refrigerador y se vuelva a poner la tapa
en la rejilla (Ver el Manual de Uso y
Cuidado).

Importante: cumpla con todos los
códigos y reglamentos vigentes.

Es su responsabilidad:

• Cumplir con las especificaciones y las
dimensiones de instalación.

• Instalar debidamente el refrigerador.

• Quitar todas las molduras o paneles
decorativos que eviten que se le dé al
refrigerador el debido mantenimiento o
servicio.

• Asegurarse de tener estos materiales para
la debida instalación:

Tubería de cobre de 1/4 pulg. (6 mm)
con válvula de cierre manual.

Para modelos con paneles únicamente:

La dimensión “B” puede aumentarse o disminuirse
1/2 pulg. (1.3 cm) usando equipos para rejillas
que puede obtener de su vendedor.

Para aumentarla: utilice el equipo para rejilla de
“83 pulgadas” No. 4378788 (moldura plateada) ó
4378789 (moldura blanca).

Para disminuirla: utilice el equipo para rejilla de
“83 pulgadas” No. 4378786 (moldura plateada) ó
4378787 (moldura blanca).

Vista superior

H

I

Accesorio de compresión de 1/4 de
pulg. (6 mm).

6 tornillos para madera #8 x 3 pulg.
(7.6 cm) (se podrían necesitar
tornillos más largos).

2 tablas de madera de 2 pulg. X
4 pulg. X 32 pulg. (5 cm x 10 cm x
81 cm) (ver página 4).

• Asegurarse de que el piso soportará el peso
del refrigerador (más de 600 lb/272 kg),
los paneles de las puertas y el contenido.

• Proporcionar un tomacorriente

debidamente conctado a tierra.

• Verificar que el lugar permite la apertura

de la puerta del refrigerador por lo menos
110°.

Si no sigue las instrucciones, usted
puede morir o sufrir una lesión grave.

PELIGRO

Su seguridad y la seguridad de

los demás es muy importante.

Hemos incluido muchos mensajes
importantes de seguridad en este
manual y en su electrodoméstico. Lea y
obedezca siempre todos los mensajes de
seguridad.

Este es el símbolo de
advertencia de seguridad.

Este símbolo le llama la
atención sobre peligros potenciales que
pueden ocasionar la muerte o una lesión
a usted y a los demás.

Todos los mensajes de seguridad irán a
continuación del símbolo de advertencia
de seguridad y de la palabra “PELIGRO”
o “ADVERTENCIA”. Estas palabras
significan:

Todos los mensajes de seguridad le
dirán el peligro potencial, le dirán cómo
reducir las posibilidades de
sufrir una lesión y lo que puede suceder
si no se siguen las instrucciones.

Si no sigue las instrucciones de
inmediato

, usted puede morir o sufrir

una lesión grave.

ADVER TENCIA

36 pulg (91 cm) 42 pulg (106 cm) 48 pulg (122 cm)

A 36 pulg (91 cm) 42 pulg (106 cm) 48 pulg (122 cm)
B 83-5/8 pulg (212 cm)* 83-5/8 pulg (212 cm)* 83-5/8 pulg (212 cm)*
B 83-1/8 pulg (211 cm) 83-1/8 pulg (211 cm) 83-1/8 pulg (211 cm)
C 25-1/8 pulg (64 cm) 25-1/8 pulg (64 cm) 25-1/8 pulg (64 cm)
D 23-1/2 pulg (60 cm) 23-1/2 pulg (60 cm) 23-1/2 pulg (60 cm)
E 3-1/2 pulg (9 cm)* 3-1/2 pulg (9 cm)* 3-1/2 pulg (9 cm)*
F 83-1/8 pulg (211 cm)* 83-1/8 pulg (211 cm)* 83-1/8 pulg (211 cm)*
G 24 pulg (61 cm) 24 pulg (61 cm) 24 pulg (61 cm)
H 35 pulg (89 cm) 41 pulg (104 cm) 47 pulg (119 cm)

I 25 pulg (63.5 cm) 25 pulg (63.5 cm) 25 pulg (63.5 cm)

Modelos con paneles y modelos con puertas laterales metálicas

con distribuidor y sin distribuidor

Modelo con puertas
laterales metálicas

Modelos con
paneles

Importante:

• Instalador: Deje las instrucciones con
el propietario.

• Propietario: Guarde las instrucciones
para referencia en el futuro.

• Guarde estas instrucciones de
instalación para uso del inspector
eléctrico.

Tubería de agua

de 5 pies (1.5 m)

enrollada y fijada

con cinta a la
parte trasera.

C

D

G

E

F

Vista lateral

Requisitos de abertura y dimensiones de empotramiento

Todas las dimensiones ± 1/8 pulg.
(3 mm)

Ubicación del
tomacorriente puesto
a tierra. Se necesita
un tomacorriente
puesto a tierra.

Piso: debe soportar el contenido del
refrigerador y los paneles de las puertas.

El orificio de 1/2 pulg. (12 mm) para la
cañería puede hacerse en cualquier lugar
dentro del área sombreada.

* Si se usa uno de los lugares recomendados para la

tubería de agua, no es necesario comprar cañerías
adicionales.

La tubería de agua
debe proporcionar
una presión de agua
de 15-100 psi (103­690 kPa). Instale la
tubería de agua antes
de instalar el
refrigerador.

7 pulg

(18 cm)

6 pulg (15.2 cm)

6 pulg

(15.2 cm)

3 pulg.

(7.6 cm)

Si se utiliza un panel lateral
opcional, instale una tira de
soporte en la pared trasera
si la profundidad de la
abertura es de 25 pulg.
(63.5 cm) o más.

Mín. 83-1/4 pulg. (211.5 cm)
Máx 84-3/4 pulg. (215 cm)
al fondo del cielo raso*.

Página 3

La tubería de
agua puede
instalarse a
través del piso
o la pared.*

11 pulg

(28 cm)

23-1/2 pulg

(60 cm) min.

La conexión del agua
puede localizarse en el
gabinete base en
cualquiera de los
costados del
refrigerador. Se
recomienda el costado
derecho.*

Nota: el orificio de
acceso a través del
gabinete debe estar a
1/2 pulg. (12.7 cm) de la
pared trasera.

6 pulg

(15.2 cm)

6 pulg

(15.2 cm)

Anchura

• Si no hay cielo raso, vea los requisitos
anti-vuelco en la página 4. Debe usarse
uno de los tres métodos descritos.

El refrigerador empotrado se puede
instalar:

• Empotrado dentro de la cavidad del

gabinete.

• Al final de los gabinetes utilizando un
panel lateral para cubrir el costado del
refrigerador.

Seleccione un método y utilice las
dimensiones indicadas. Las dimensiones
indicadas proporcionan 0 pulg. (0 cm) de
espacio.

Modelo
Ancho min.

36 pulg (91 cm)

35-1/2 pulg (90 cm)

42 pulg (106 cm)

41-1/2 pulg (105 cm)

48 pulg (122 cm)

47-1/2 pulg (120 cm)

Dimensiones de apertura

77 pulg

(196 cm)

Marque la
ubicación de
los pernos
prisioneros en
la pared trasera
80 pulg. – 90 pulg.
(203-229 cm)
desde el piso.

Página 4

Ángulo de inclinación

Nota: la altura de la carretilla de ruedas debe agregarse al ángulo
de inclinación cuando se utiliza una carretilla de ruedas.

La ubicación debe permitir que las puertas
se abran hasta un mínimo de 110º. Deje un
espacio mínimo de 4-1/2 pulg. (11.4 cm)
entre el costado del refrigerador y la pared
esquinera.

A
B
C
D
E
F

36 pulg

91 cm

38-1/2 pulg.
(98 cm)

36-1/16 pulg.
(92 cm)

43-1/2 pulg.
(110 cm)

40 pulg.
(102 cm)

19-3/4 pulg.
(50 cm)

14-1/2 pulg.
(37 cm)

42 pulg
106 cm

41 pulg.
(104 cm)

38 pulg.
(97 cm)

47 pulg.
(119 cm)

42-9/16 pulg.
(108 cm)

23-1/4 pulg.
(59 cm)

17-1/4 pulg.
(44 cm)

48 pulg
122 cm

43-1/2 pulg.
(110 cm)

40 pulg.
(102 cm)

50-1/2 pulg.
(128 cm)

45-1/4 pulg.
(115 cm)

26-3/4 pulg.
(68 cm)

19-3/4 pulg.
(50 cm)

Parte superior

delantera del

refrigerador

Puerta del

congelador

Puerta del
refrigerador

C

D

B

A

Dimensiones del sentido de la abertura de la puerta

130°

130°

90°

90°

E

F

110°

110°

Ángulo de
inclinación hacia
adelante/hacia atrás

Ángulo de
inclinación lateral

A

B

Para modelos con paneles:

• Sujete ambos extremos del panel. Empuje derecho
hacia arriba, luego tire hacia afuera para sacarlo.

• Quite los cuatro tornillos que fijan el marco a los
soportes y quítelo.

• Quite los dos tornillos que fijan cada soporte al
refrigerador y sáquelos.

• Vuelva a ensamblar una vez que la carretilla de ruedas haya sido
sacada del refrigerador.

tornillos del

soporte

Si no existe un cielo raso sólido o está a más de 1 pulg. (2.5 cm)
por encima del refrigerador, evite que el refrigerador se
vuelque durante el uso, como se muestra.

Fije con seguridad una(s) tabla(s) de madera con longitud mínima
de 32 pulg. (81 cm) a los montantes de pared detrás del
refrigerador. Los tornillos para madera deben atornillarse en los
montantes asegurándose de que los tornillos se introduzcan como
mínimo 1-1/2 pulg. (38 cm.) en los montantes. La(s) tabla(s) deben
traslapar la cubierta del compresor como se muestra.

La(s) tabla(s) debe(n) ser lo suficientemente larga(s) como para
cubrir totalmente el ancho de la cubierta del compresor.

Se recomienda instalar la(s) tabla(s) antes de instalar el
refrigerador.

Coloque la(s) tabla(s) de manera que la superficie inferior de la(s)
tabla(s) queden a 84 pulg. (213 cm) del piso. Durante la
instalación, suba el refrigerador para que haya un espacio máximo
de 1/4 de pulg. (6.4 mm) entre la parte superior del refrigerador y
la parte inferior de la(s) tabla(s) anti-vuelco.

NO aplaste la cubierta del condensador cuando suba las patas
niveladoras traseras.

1/4 plug. (6.4 mm)

máx.

2 plug.

(5.1 cm)

mín.

pared
trasera

Requisitos anti-vuelco

Dimensión AB

36 pulg. (91 cm) 87-1/4 pulg. (222 cm) 90-1/2 pulg. (230 cm)
42 pulg. (106 cm) 87-1/4 pulg. (222 cm) 93 pulg. (236 cm)
48 pulg. (122 cm) 87-1/4 pulg. (222 cm) 96 pulg. (244 cm)

Si se necesita espacio adicional hasta el cielo raso para inclinar
el refrigerador, siga las instrucciones de su modelo.

Para modelos con puertas laterales metálicas:

• Sujete ambos extremos del panel con rejillas. Empuje derecho
hacia arriba, luego tire hacia afuera para sacarlo.

• Quite los dos tornillos que fijan el panel de la rejilla, deslice el
panel de la rejilla hacia abajo y sáquelo.

• Quite los seis tornillos que fijan cada moldura lateral del
gabinete al refrigerador y quite las molduras laterales.

• Vuelva a ensamblar una vez que la carretilla de ruedas haya
sido sacada del refrigerador.

3. Paneles personalizados

C

F

H

D

G

I

E

A

B*

Números de juegos de paneles

2. Juego de manijas de puertas extendidas

El peso del panel personalizado NO
debe exceder las cifras indicadas. Los
paneles que pesen más que las cifras
indicadas pueden dañar el producto.

Paneles de la puerta

del congelador

(con distribuidor)

Peso máximo

combinado

de ambos

paneles:

30 libras

(13.5 kg).

Peso máximo

combinado

de ambos

paneles:

30 libras

(13.5 kg).

Panel de la

puerta del

congelador

(sin

distribuidor)

Peso máximo:

30 libras

(13.5 kg).

Panel de la puerta

del refrigerador

Peso máximo:

50 libras

(23 kg)

Panel de la rejilla superior

[máx. peso: 10 lbs./(4.5 kg)]

NOTA: las dimensiones indicadas
tienen una tolerancia de ±1/16 (1.5
mm). Los paneles que tienen un
espesor de más de 1/4 de pulg. (6
mm) deben burilarse. Si está
utilizando paneles burilados, agregue
1/16 de pulg. (1.5 mm) a las
dimensiones indicadas.

Si los paneles tienen un espesor de
menos de 1/4 de pulg. (6 mm), instale

un panel de relleno entre las puertas y
los paneles decorativos.

*Las dimensiones “B”pueden aumentarse o disminuirse 1/2 pulg. (1.3 cm) si se utilizan los juegos para la rejilla indicados en la página 2.

1. Juegos de Paneles

Cuatro juegos que contienen paneles de las
puertas o de la rejilla superior, acrílicos en
colores o de acero inoxidable, están
disponibles a través de su distribuidor de
productos KitchenAid o llamando a Partes y
Accesorios KitchenAid al 1-800-442-9991.
Siga las instrucciones del juego para instalar
los paneles.

Dimensiones
Blanco
Negro
Bizcocho de porcelana
Acero Inoxidable

36 pulg (91 cm)

4318635
4318632
4392879
4318641

36 pulg (91 cm)

4378650
4378653
4392886
4378659

42 pulg (106 cm)

4318636
4318633
4392880
431864

2

42 pulg (106 cm)

4378651
4378654
4392887
4378660

48 pulg (122 cm)

4318637
4318634
4392881
4318643

48 pulg (122 cm)

4378652
4378655
4392888
4378661

Modelo Sin distribuidor Con distribuidor

Dimensiones

36 pulg
(91 cm)

42 pulg
(106 cm)

48 pulg
(122 cm)

A

32-3/8 pulg
(82 cm)

38-3/8 pulg
(97 cm)

44-3/8 pulg
(113 cm)

B*

6 pulg
(15 cm)

6 pulg
(15 cm)

6 pulg
(15 cm)

C

14-1/4 pulg
(36 cm)

16-3/4 pulg
(43 cm)

19-1/4 pulg
(49 cm)

D

23-7/16 pulg
(60 cm)

23-7/16 pulg
(60 cm)

23-7/16 pulg
(60 cm)

E

34-7/16 pulg
(87 cm)

34-7/16 pulg
(87 cm)

34-7/16 pulg
(87 cm)

F

14-1/4 pulg
(36 cm)

16-3/4 pulg
(43 cm)

19-1/4 pulg
(49 cm)

G

70-7/16 pulg
(179 cm)

70-7/16 pulg
(179 cm)

70-7/16 pulg
(179 cm)

H

19-1/4 pulg
(49 cm)

22-3/4 pulg
(58 cm)

26-1/4 pulg
(67 cm)

I

70-7/16 pulg
(179 cm)

70-7/16 pulg
(179 cm)

70-7/16 pulg
(179 cm)

Página 5

Los juegos de paneles no son requeridos
para modelos con “paneles de acero
inoxidable instalados enla fábrica” o
modelos con puertas laterales metálicas.

Color Número del juego

Aluminio mate 4387989
Blanco 4387990

Dos juegos, que contienen un manija para la puerta del congelador y una manija para la
puerta del refrigerador, están disponibles a través de su distribuidor de productos KitchenAid
o llamando a Partes y Accesorios KitchenAid al 1-800-442-9991. Use manijas de la puerta
extendidas cuando necesite espacio adicional para los dedos entre la manija de la puerta y el
panel personalizado. Siga las instrucciones del juego para instalar las manijas de la puerta.

Partes que deben

ser ordenadas por

separado o hechas

según

especificaciones

del cliente.

Dimensiones
para burilar los
bordes de los
paneles

Vista lateral

3/4 pulg
(19 mm)

min.

1/4 pulg
(6 mm) max.

panel

Vista de extremo del lado del panel con manija

panel

Manija

2 pulg

(5 cm)

min.

1/4 pulg

(6mm) max.

Paneles
personalizados con
más de 1/4 de pulg.
(6 mm) de espesor:

burile la totalidad del
largo o áreas
específicas del lado
de la manija de los
paneles 3-1/4 pulg.
(8.25 cm).

Espesor: mínimo
1/2 pulg. (12 mm)
para prevenir
deformidades.

anchura y altura:

dependen del tipo de
instalación.

Entalladuras para
el listón del zócalo
(si se desea).

Determine la altura
de la instalación
antes de hacer las
entalladuras.

Si el panel lateral será instalado dentro de la
moldura lateral y el panel tiene un espesor de
más de 1/4 de pulg. (6 mm), burile el borde

delantero del panel para que encaje en la moldura.

listón de apoyo
del panel lateral

Piezas de moldura lateral

Página 6

5/32 pulg
(4 mm)

1/4 pulg

(6 mm)

1/16 pulg

(1.5 mm)

7/32 pulg

(5.5 mm)

13/32 pulg (10 mm)

3. Paneles laterales

3-1/4 pulg

(8.25 cm)

min.

A

B

C

25 pulg

(63.5 cm)

24-1/8

pulg

(61.3 cm)

23-1/2

pulg

(59.7 cm)

Modelo

A

B

C

36 pulg
(91 cm)

36 pulg
(91 cm)

35-1/2 pulg
(90 cm)

35 pulg
(89 cm)

42 pulg
(106 cm)

42 pulg
(106 cm)

41-1/2 pulg
(105 cm)

41 pulg
(104 cm)

48 pulg
(122 cm)

48 pulg
(122 cm)

47-1/2 pulg
(120 cm)

47 pulg
(119 cm)

Modelos con paneles

Fije la tira de soporte
con tornillo o material
adhesivo compatible con
aluminio o madera.

tira de

soporte

puerta

puerta

puerta

tira de

soporte

Burile el borde delantero de la
tira de soporte o fije una tabla de
1/4 de pulg. para retención en la
moldura lateral del gabinete.

panel lateral dentro

de la moldura lateral.

panel lateral fuera de

la moldura lateral

panel lateral empotrado

fuera de la moldura lateral

Vista de extremo de la moldura lateral

Espesor: mínimo 1/2
pulg. (12 mm) para
prevenir
deformidades.

anchura y altura:

dependen del tipo de
instalación.

Entalladuras para el
listón del zócalo
(si se desea).

Determine la altura
de la instalación
antes de hacer las
entalladuras.

Si el panel lateral será instalado dentro de la
moldura lateral y el panel tiene un espesor de
más de 1/4 de pulg. (6 mm), burile el borde

delantero del panel para que encaje en la
moldura.

listón de apoyo

del panel lateral

Piezas de moldura lateral

Vista de extremo de la moldura lateral

3. Paneles laterales

Modelo

A

B

C

36 pulg
(91 cm)

36 pulg
(91 cm)

35-1/2 pulg
(90 cm)

35 pulg
(89 cm)

42 pulg
(106 cm)

42 pulg
(106 cm)

41-1/2 pulg
(105 cm)

41 pulg
(104 cm)

48 pulg
(122 cm)

48 pulg
(122 cm)

47-1/2 pulg
(120 cm)

47 pulg
(119 cm)

Modelos con puertas laterales metálicas

Página 7

5/32 pulg
(4 mm)

1/4 pulg

(6 mm)

1/16 pulg

(1.5 mm)

3/16 pulg

(4.8 mm)

13/32 pulg (10 mm)

panel lateral dentro

de la moldura

lateral.

panel lateral fuera

de la moldura lateral

puerta

puerta

puerta

panel lateral empotrado

fuera de la moldura lateral

Burile el borde delantero de la tira de soporte
o fije una tabla de 1/4 de pulg. Para retención
en la moldura lateral del gabinete.

Fije la tira de soporte con
tornillo o material adhesivo
compatible con aluminio o
madera.

tira de

soporte

tira de

soporte

A

B

C

25 pulg

(63.5 cm)

23-3/8 pulg

(59.4 cm)

22-13/16

pulg

(57.9 cm)

Requisitos

eléctricos y de

suministro de

agua

Requisitos Eléctricas

Peligro de Choque Eléctrico

Conecte a un enchufe de pared de
conexión a tierra de tres
terminales.

No retire el terminal de conexión a
tierra.

No utilice un adaptador.
No utilice un cable eléctrico de

extensión.
No seguir estas instrucciones

puede ocasionar la muerte,
incendio, o choque eléctrico.

ADVER TENCIA

Si las regulaciones lo permiten y se usa
un cable a tierra separado, se recomienda
que un electricista calificado determine
que la conexión a tierra sea adecuada.

No utilice la tubería de gas como tierra.
Verifique con un electricista calificado si

no está seguro de que la unidad se
encuentra conectada a tierra
correctamente.

No mantenga un fusible en posición
neutra o circuito de tierra.

Es responsabilidad del cliente:
Llamar a un instalador eléctrico

calificado.
Asegurar que la instalación eléctrica es

correcta y que se ha hecho de
conformidad con el Código Eléctrico
Nacional, ANSI/NFPA 70, última edición*,
además de todas las normas y
ordenanzas locales al efecto.

terminal de

conexión a

tierra

cordón de
suministro

eléctrico

retenedor

tomacorriente con

conexión a tierra de tres

terminales

enchufe de

puesta a tierra

con tres

clavijas

Página 8

Se requiere una fuente eléctrica de 120
voltios, 60 Hz, solamente de CA, con fusible
de 15 ó 20 amperios. Se recomienda un
fusible de tiempo diferido. También se
recomienda que un circuito separado sea
provisto para este artefacto.

Este artefacto está equipado con un cordón
de suministro eléctrico con enchufe de
puesta a tierra con tres clavijas. Para
minimizar el peligro de choque eléctrico, el
cordón debe estar enchufado en un
tomacorriente con conexión a tierra de tres
terminales, de acuerdo con el Código
Nacional de Electricidad, ANSI/NFPA 70,
última edición*, y todos los códigos y
ordenanzas locales.

Pueden obtenerse copias del estándar
listado en:

* National Fire Protection Association

One Batterymarch Park
Quincy, Massachusetts 02269

** CSA International

8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575

Requisitos de suministro de
agua

La tubería de suministro de agua al
refrigerador debe proveer 15-100 psi
(103-690 kPa) de presión.

Haga la conexión para la tubería de agua
como se indica en la página 3.

7.Coloque el

interruptor de
corriente situado
encima del
mueble en la posición
“OFF” (apagado).
Enchufe el cordón de
suministro eléctrico
en el tomacorriente
con conexión a tierra.
Instale el retén en el
tomacorriente utilizando un tornillo de la
bolsa de partes.

8.Coloque la parte de arriba del

embalaje de cartón o de madera laminada
debajo del refrigerador. Quite la carretilla.
Abra las puertas del electrodoméstico y
saque todas las cajas, paquetes con partes y
materiales de embalaje de los
compartimientos del refrigerador y el
congelador. No quite la película protectora.

Para no dañar el piso, asegúrese de que
los niveladores estén levantados (sin
tocar el piso) y que el refrigerador esté
en los rodadillos antes de moverlo.

Mueva el refrigerador derecho hacia atrás y
uniformemente dentro de la abertura.

Verifique que:

• la tubería de agua no esté retorcida.

• el cordón de suministro eléctrico se
encuentre encima del refrigerador cerca
de la cubierta.

Pasos de

Instalación

NO baje el refrigerador contra la base
de embalaje al quitar ésta.

No quite la película protectora hasta
que esté instalado el refrigerador.

Las cuatro patas niveladoras deben
hacer contacto con el piso para soportar
y estabilizar todo el peso del
refrigerador.

Mantenga el embalaje de cartón o de
madera laminada (plywood) debajo del
refrigerador hasta que esté instalado en
la posición de operación.

Partes suministradas para la
instalación:

• rejilla de la base

• bolsa de partes

Verifique que todas las partes estén
incluidas.

Página 9

4.Coloque secciones del cartón de

embalaje en el piso cuando ruede la carretilla
y el refrigerador dentro de la casa. Mueva el
refrigerador cerca de la abertura empotrada.

retén

tomacorriente

con conexión

a tierra

cordón de

suministro

eléctrico

2.Coloque la carretilla de ruedas para

aparatos debajo del lado del congelador del
refrigerador. Pase la correa de la carretilla
debajo de las manijas, luego envuelva
holgadamente la correa de la carretilla
alrededor del refrigerador. Inserte los postes
esquineros de cartón entre la correa y las
molduras de los costados. Cuidadosamente
apriete la correa, asegurándose de que las
molduras de los costados estén protegidas.

Peligro de Vuelco

El refrigerador puede volcarse
cuando está siendo instalado
debido a que la parte superior es
pesada.

Mantenga las puertas cerradas
con cinta hasta que el
refrigerador esté completamente
instalado.

Se necesitan dos o más personas
para mover e instalar el
refrigerador.

El incumplimiento de esta
advertencia puede resultar en
una lesión grave o mortal.

ADVER TENCIA

1.Quite y guarde el paquete con

literatura y la bolsa de partes pegada a la
puerta del refrigerador. Quite los cuatro
soportes (dos en cada lado) que fijan la base
para embalaje a la parte inferior del
refrigerador.

No quite la cinta ni el anclaje de la puerta
hasta que el refrigerador se encuentre en
su posición final.

5.Antes de fijar la línea de suministro de

agua del refrigerador a la tubería de agua,
haga correr al menos 2 cuartos (1.9 L) de
agua por la tubería de agua a un balde para
limpiarla de impurezas.

Cierre la válvula de suministro de agua.
Revise si hay fugas en la tubería de agua.

6.Haga la conexión al refrigerador. Quite

la cinta a la tubería en la parte trasera del
refrigerador. Use el Estilo 1 o el Estilo 2,
dependiendo de su instalación.

Deslice la tuerca comprada y luego la virola
comprada encima de la tubería.

3.Si se utilizarán tablas de

madera de 32 pulg. (81 cm) de
longitud para impedir que el
refrigerador se vuelque, instálelas
ahora.

Postes
esquineros sobre
las molduras de
los costados.

Estilo 2

tuerca

(provista)

tubería del

refrigerador

casquillo

La válvula debe ser de cobre amarillo o cobre

amarillo niquelado con rosca de 7/16-24.

Debe ser cobre amarillo

o cobre amarillo

niquelado con rosca de

7/16-24.

Estilo 1

casquillo

tuerca (provista)

virola

(comprada)

acoplamiento

(comprado)

tuerca

(comprada)

tubería del

refrigerador

P
A

S

O

C
R

Í

T

I

C

O

Empuje la tubería en el acoplamiento hasta
el tope. Deslice la tuerca y la virola hacia
delante y apriete la tuerca con los dedos.
Déle dos (2) vueltas más a la tuerca con la
llave.

Inserte el extremo del tubo con el casquillo
en el acoplamiento comprado, deslice la
tuerca hacia abajo y apriétela con los dedos.
Déle dos (2) vueltas a la tuerca con la llave.

Empuje el extremo del tubo con el casquillo
en la válvula de suministro de agua hasta el
tope. Deslice la tuerca hacia delante y
apriétela con los dedos. Apriete la tuerca dos
(2) vueltas más con la llave.

panel

decorativo

se necesita un

panel para relleno

si los paneles son

más delgados que

1/4 de pulg.

(6 mm) de espesor.

si los paneles

son de más

de 1/4 de

pulg.

(6 mm) de

espesor,

burile los

bordes del

panel en

todos sus

lados.

manija de
la puerta.

arandelas

de nailon

Página 10

13.Vuelva a colocar las manijas

de las puertas. Verifique que en la
parte superior, ambas manijas estén
alineadas.

Si las manijas no están alineadas,

afloje todos los tornillos de las
manijas y ajústelas hacia arriba o
hacia abajo. Apriete los tornillos.

Si alguno de los tornillos de la puerta
blanca ha sido dañado, remplácelo
con otro del paquete de partes.

P

A

S

O

C
R

I

T

I

C

O

S

tornillo de sujeción

del tope de la puerta

(posición de 130º)

posición de 90°

posición de 110°

bisagra inferior

14.Verifique que las puertas se

abran holgadamente. Si las puertas
se abren con demasiada amplitud,
quite el tornillo de tope de la bisagra
inferior de la puerta. Mantenga la
puerta abierta en una posición
inferior a los 90º. Vuelva a colocar el
tornillo de tope de la puerta en la
posición de la puerta de 110º en la
bisagra inferior y ajústelo. Si la
puerta no despeja el contratope
después de haber sido ajustada, es
posible que sea necesario biselar los
topes.

P

A

S

O
C

R

I

T

I
C
O

S

11.Abra las

puertas. Coloque
un nivel contra el
lado inferior de la
moldura de la
puerta en la guía
del cajón para
verduras y en la
guía de la cesta
del congelador
como se muestra.
Ajuste las patas niveladoras hasta que
el refrigerador esté nivelado. Verifique
que las cuatro patas niveladoras hagan
contacto con el piso y soporten todo el
peso del refrigerador. Los paneles de
las puertas tienen que estar instalados
antes de la nivelación.

Verifique que

el refrigerador

está nivelado

10.Modelos con puertas laterales

metálicas: vaya al paso 12. Modelos con
paneles: quite todas las cintas y los anclajes

para puertas de las puertas del refrigerador y
del congelador. Quite los tornillos que fijan las
manijas a los marcos de las puertas. Deslice los
paneles decorativos dentro de los marcos de las
puertas.

Si los paneles son más delgados que 1/4 de
pulgada (6 mm) de espesor, instale un panel

de relleno entre la puerta y el panel decorativo.

Si los paneles son de más de 1/4 de pulg.
(6 mm) de espesor, burile los bordes del panel

en todos sus lados.

12.Verifique que la puerta del

refrigerador y la puerta del congelador
estén alineadas y a nivel.

Si es necesario ajustar las puertas
hacia la izquierda o hacia la derecha,
hacia adentro o hacia fuera, afloje los

tornillos de cabeza hexagonal de 3/8
de pulg. en las bisagras superiores.

Si es necesario ajustar las puertas
hacia arriba o hacia abajo, quite el

tornillo de tope de la bisagra inferior
de las puertas. Quite la placa de
enclavamiento. Use una llave de boca
de 1/2 pulg. o pinzas de cierre
acanalado para hacer girar el buje
hacia la izquierda (en sentido contrario
a las agujas del reloj) para subir la
puerta, hacia la derecha (en el sentido
de las agujas del reloj) para bajar la
puerta. Verifique que las puertas estén
niveladas. Vuelva a fijar la placa de
enclavamiento y el tornillo de tope de
las puertas.

Podría ser necesario hacer girar el buje
ligeramente para alinear la placa de
enclavamiento para que el tornillo de
tope de la puerta pueda insertarse.

P
A

S

O

C
R

I

T

I

C

O

patas

niveladoras

Use llave de tubo

y trinquete de

5/16 pulgadas

(8 mm)

9.Use llave de tubo para girar a la

derecha (en el sentido de las agujas del
reloj) las patas niveladoras a ambos
lados del refrigerador hasta que el
peso recaiga sobre las patas
niveladoras. Deben quitarse los
rodadillos del piso.

Par no dañar el gabinete, no aplique
más de 50 pulg./lb (58 cm/kg) de
torsión a las patas niveladoras.

Nota: las cuatro patas niveladoras
deben estar en contacto con el piso
para sostener y estabilizar el peso
total del refrigerador. Los rodadillos
sirven para mover el refrigerador,
no para sostenerlo
permanentemente.

parte trasera

adelante

Para obtener el uso más

eficiente de su nuevo

refrigerador empotrado, lea el

Manual de Uso y Cuidado de

KitchenAid. Mantenga las

instrucciones de instalación y el

Manual cerca del refrigerador

empotrado para referencia

futura.

quite

2 tornillos

panel decorativo de

la rejilla superior

16.Modelos con paneles: Quite los

tornillos y la moldura lateral de un lado del
panel decorativo. Inserte su panel. Reinstale
la moldura lateral y los tornillos.

panel lateral

moldura

lateral

tira de soporte

pared trasera

puerta

Vista superior

B

A

• Interior de moldura lateral: deslice el

brode delantero del panel lateral burilado
dentro de la moldura. Clave el borde
posterior del panel a la tira de soporte.

NOTA: KitchenAid no se responsabiliza
por la remoción o adición de molduras o
paneles decorativos que impedirían el
servicio del refrigerador.

A

B

Modelos con Modelos con
paneles puertas laterales
(ilustrados)

metálicas

24 pulg 23 pulg
(61 cm) (58.4 cm)

24-5/8 pulg 23-3/8 pulg
(62.5 cm max.) (59.4 cm)

15.

Modelos con puertas laterales

metálicas: vaya al paso 17.
Modelos con paneles: deslice el conjunto

del panel decorativo hacia arriba para
quitarlo del conjunto de la rejilla superior.

conjunto de la
rejilla superior

conjunto del panel

decorativo

panel de la

rejilla

moldura

lateral del

gabinete

moldura

lateral del

gabinete

conjunto de

la rejillas

tornillos del panel

de la rejilla

17. Modelos con paneles: deslice el

panel decorativo hacia abajo para volver a
fijar la rejilla superior.

18. Si no se usan paneles laterales,

vaya al paso 19.
Si la profundidad del área de

empotramiento es 25 pulg. (63.5 cm) o
más, los paneles laterales pueden volverse a

instalar dentro de la moldura lateral o fijarse
a la parte exterior de la moldura lateral.

22. Mida esta misma distancia desde

la parte superior de la rejilla inferior hasta la
muesca en “V” más cercana en el borde
inferior de la rejilla.

Utilice un cuchillo para estriar la muesca
en “V” y quiebre el borde en la línea
estriada.

23. Fije el conjunto de la rejilla

inferior y el borde inferior al gabinete con
los 2 tornillos.

24. Ponga los controles del

compartimiento del refrigerador y el del
congelador en el punto medio entre
“COLD” (Frío) y “COLDEST” (Muy
frío).Verifique que el compresor se encuentre
funcionando correctamente, al igual que las
cinco luces.

Nota: si continuará la construcción después
de que el refrigerador haya sido instalado,
haga girar el control del compartimiento del
congelador en sentido contrario a las agujas
del reloj hasta la posición de “OFF”
(apagado).

tornillos

conjunto de la rejilla

y el borde inferior

conjunto de rejilla y

borde inferior

estríe la muesca en “V”

mida la distancia

(del paso 21)

19. Abra las puertas del refrigerador y

quite la película protectora del marco de la
puerta. Vuelva a verificar que no existen
fugas en las conexiones de agua en la parte
inferior del refrigerador.

Instale las rejillas, los anaqueles y las
bandejas en los compartimientos del
refrigerador y del congelador.

20. Quite el paquete de la rejilla y el

borde inferior pegado con cinta al frente del
refrigerador. Saque la rejilla y el borde
inferior y 2 tornillos del paquete.

21. Abra la puerta del refrigerador y

mida la distancia desde la parte inferior del
gabinete del refrigerador hasta el piso.

Parte inferior del

gabinete del refrigerador

Mida esta

distancia

Piso

Parte No. 2209478
© 2000 KitchenAid.
® Marca registrada/Marca de fábrica de

KitchenAid U.S.A., KitchenAid Canada,
licenciataria en Canada

Preparado por KitchenAid, Benton Harbor, Michigan 49022

ELECTRODOMESTICOS

Impreso en los EE.UU.

®
