Kingtony MULTIMETRE DIGITAL Notice Instruction

customer service e-mail: [e-mail]

Notice Instruction

MULTIMETRE DIGITAL

Titre

PAGE

Conditions d’utilisation……..……………...….

1.Caractéristiques ………………………..…....

1-1 Informations générales...……………......

1-2 Caractéristiques électriques………..…..

2. Eléments ……….……..................…….…...

2-1 Nom des éléments et position….........

2-2 Précautions d’utilisation...……………..

2-2-1 Choix de mesure….………………....

2-2-2 Mesure de tension DC ..…....…..…..

2-2-3 Mesure de tension AC ..….....…..…..

2-2-4 Mesure d’intensité AC/DC........….....

2-2-5 Vérification de diode ........................

2-2-6 Mesure de résistance…..…......…....

2-2-7 Mesure de courant continu..………..

2-2-8 Mesure de fréquence.........………....

3.Remplacement des piles et fusibles…..…

3-1 Vérification et remplacement des piles.
3-2 Remplacement des fusibles..……...…..

4. Maintenance……......…..……………………

1

3
3
7

10
10
14
14
14
15
16
17
18
19
20

21
21
22

23

MENU

MENU

1

Lire d’abord les précautions d’utilisations

Ne jamais utiliser le multimètre si l’appareil
ou si les fils tests paraissent endommagés.

Assurez-vous que les fils test et le commutateur
sont correctement installés pour la mesure
souhaitée

.
Ne mesurez jamais la résistance et ne testez
jamais la continuité acoustique sur un circuit
sous tension.
Ne jamais connecter la sonde à une source de
tension quand les fils test sont reliés à la
prise 10A .

Ne jamais connecter la sonde à une source
quand la fonction est sur uA ou mA.

Ne jamais appliquer plus que la tension évaluée
entre une prise et le sol.

Faîtes attention quand vous travaillez avec des
tensions supérieures à 60V ou 30 V ac rms.
De telles tensions posent un risque d’électrocution.

2

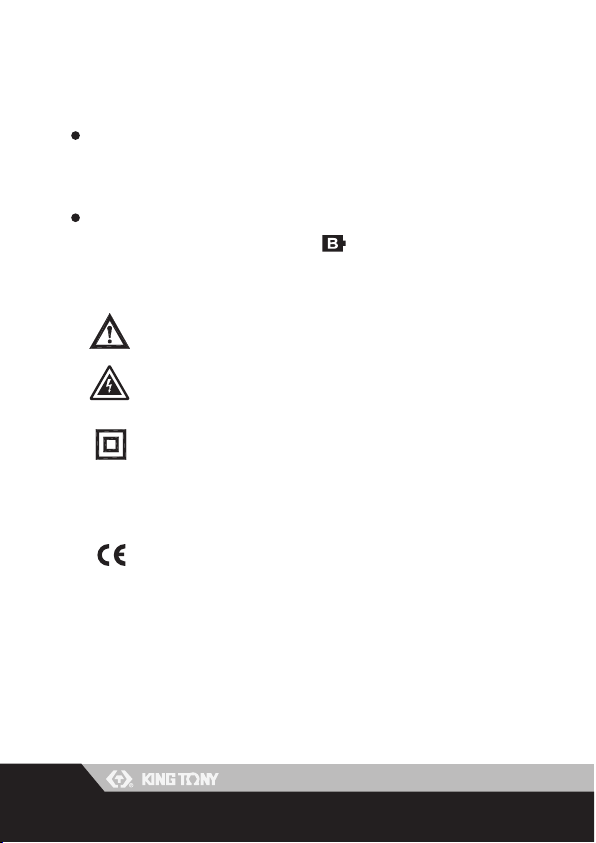

Symboles :

Gardez vos doigts derrière le protège doigt sur
les sondes quand vous effectuez une mesure

.

Pour éviter les mauvaises lectures, remplacez
les piles dès qu l’icône apparaît.

Lire d’abord les précautions d’emploi

Tension dangereuse peut-être présente

Le multimètre est protégé par une double
isolation ou par une isolation renforcée.

Comply with IEC1010-1 CAT II

Quand vous réparez l’appareil, n’utilisez que des
pièces de rechanges agrées.

3

1. Caractéristiques

1-1 Information générale

Affichage :
Digital : 4.000 comptes
Analogique : 42 segments

Conditions d’utilisation:
Installation Catégorie II
Degré de pollution 2
Jusqu’à 2.000m d’altitude
Utilisation en intérieure uniquement
Taux d’humidité : 80% max
Température ambiante : 0~40°C

Entretien et nettoyage :
Les réparations et entretiens non traités dans ce
manuel doivent être effectuées par une personne
compétente.
Nettoyer régulièrement l’appareil avec un tissu
propre et du détergent. Ne jamais utiliser de produits
abrasifs ou de solvants sur les éléments.

4

Définition des symboles affichés :

Batterie faible

Lecture relative

Prise de
données

Sonnerie continue

Diode

AC Symbole

Mode manuel

Indications en barres

DC Symbo le

Batterie faible
Mode automatique
Lecture relative
Prise de données
Valeur maximum
Valeur minimum
Sonnerie continue
Diode
Courant alternatif ou tension
Courant continu ou tension

5

-3

Polarité négative
Mode manuel
Indications en barres
Fréquence
Tension
Milvolt ( 1 X 10 volt)
Ampère (amps)
Microampère (1 X10

-6

amp)

Milliampère (1X10

-3

amp)
Ohm. Résistance
Kilohm (1 X 10

3

ohm). Résistance

Megohm (1X10

6

ohm). Résistance

6

Cadence de mesurage:
Digital : 2 mesures / seconde
Analogique : 20 mesures / seconde
(indications en barres).
Indication ’’au dessus de la plage’’ : “OL” s’affiche
sur l’écran.

Indication batterie faible:

L’icône ---- s’affiche quand la chute de tension des
piles est au dessous de la plage de fonctionnement
appropriée.

Type de piles : 1.5V, type AAA
Durée de vie des piles : 500 heures environ (alcalines)
Polarité: ” ” indique la polarité négative.
Mise en arrêt automatique : au bout de 30 minutes
Température et humidité de fonctionnement :

0°C à 40°C (32°F à 104°F), au dessous de 80%RH

Température et humidité de rangement :

-10°C à 60°C (14°F à 140°F), au dessous de 70%RH

Temperature Coefficient:

0.1 x ( Specified accuracy ) / °C (<18°C or >28°C)

Poids: environ 220g
Dimensions(L×l×H):

150mm×72mm×35mm (5.9”×2.83”×1.38”)

Accessoires:

Fils test, fusible (0.5A/250V), piles et manuel
d’instruction.

7

Electromagnétique / compatibilité:

Vac et Aac seulement : champ RF = 3V/m
Total exactitude = exactitude spécifiée + 2.0% de la plage

Sécurité:

600V CAT II, Régulation EN6010 ; Part 1 : 1993

Certification:

Sonnerie continue

Plage Plage active Test de tension Protection

Sous 40

Ω

<1.5V600Vrms

Tension DC (mode auto)

Plage Résolution Précision

Entrée impédance

Protection

400mV0.1mV 0.5%+2

>1000 M

Ω

750V rms
750V rms
750V rms
750V rms
750V rms

4V 1mV 0.5%+2

11M

Ω

40V 10mV0.5%+2

10M

Ω

400V100mV0.5%+2

10M

Ω

600V1V0.8%+2

10M

Ω

1-2 Spécifications électriques

Spécification d’exactitude :
+- ([..% de la mesure]+[ … nombre affiché sur l’écran])
de 18°C à 28°C et en dessous de 80% RH

Test de diode

Plage Résolution Précision Test d’intensité

Test de
tension

Protection

1mV 1%+2<1mA <3.2V 600Vrms

8

Intensité DC (uA, mA, mode auto)

Plage Résolution Précision

Tension

en charge

Protection

400uA 0.1uA 1%+2 <0.25V 0.5A / 250V Fusible rapide

uA

4000uA 1 1%+2 <1V 0.5A / 250V Fusible rapide

40mA 10uA 1%+2 <0.25V 0.5A / 250V Fusible rapide

400mA 100uA 1%+2 <1.5V 0.5A / 250V Fusible rapide

10A 10mA 1.2%+2 0.35V 10A / 250V Fusible rapide

Intensité AC (uA, mA, mode auto)

Précision

Plage Résolution

45Hz~500Hz 500Hz~1KHz

Protection

400uA 0.1uA 1.3%+5 1.6%+5

<0.25Vrms 0.5A / 250V

Fusible rapide

4000uA 1uA 1.3%+5 1.6%+5

<1Vrms 0.5A / 250V

Fusible rapide

40mA 10uA 1.3%+5 1.6%+5

<0.25Vrms 0.5A / 250V

Fusible rapide

400mA 100uA 1.3%+5 1.6%+5

<1.5Vrms 0.5A / 250V

Fusible rapide

10A 10mA 1.5%+5 1.8%+5

<0.35Vrms 10A / 250V

Fusible rapide

Précision

Plage Résolution

45Hz~400Hz400Hz~1KHz

Entrée

impédance

Protection

400mV0.1mV

1%+5

(45Hz~100Hz)

>1000 MΩ

4V1mV 1%+41.5%+4

11M

Ω

40V10mV 1%+41.2%+4

10M

Ω

400V 100mV1%+41.2%+4

10M

Ω

600V 1V 1%+41.2%+4

10M

Ω

Tension AC (mode auto)

750V rms
750V rms

750V rms
750V rms
750V rms

Tension

en charge

9

Ohms (mode auto)

Plage

Résolution

Précision

Test de tension

Protection

400Ω 0.1

Ω

0.75%+2 <1.5VDC 600Vrms

4K

Ω

1

Ω

0.75%+2 <1.5VDC 600Vrms

40K

Ω

10

Ω

0.75%+2 <1.5VDC 600Vrms

400K

Ω

100

Ω

0.75%+2 <1.5VDC 600Vrms

4M

Ω

1K

Ω

0.75%+2 <1.5VDC 600Vrms

40M

Ω

10K

Ω

1.2%+3 <1.5VDC 600Vrms

Plage Résolution Précision Sensibilité

Protection

4 KHz 1Hz 0.1%+1 <300mVpp 600V rms
40KHz 10Hz 0.1%+1 <300mVpp 600V rms
400KHz 100Hz 0.1%+1 <300mVpp 600V rms

4MHz 1KHz 0.1%+1 <3Vpp 600V rms

40MHZ 10KHz 0.1%+1 <3Vpp 600V rms

Fréquence (mode auto)

10

V

A

VA

uA
mAHz

MIN

MAX

V

Hz

mA

A

IEC 1010

POLLUTION DEGREE 2

F 0.5A 250V
F 10A 250V

WARNING

600V CAT II

2. Eléments et commandes

2-1 Nom des pièces et position:

Affichage LCD :

Sont affichés les valeurs mesurées,
unités, fonctions et symboles.

1

2
3

6

7

8

4
5

9

11

Bouton relatif:

Appuyer sur le bouton pour entrer en mode relatif.
L’affichage est mis à zéro, et la valeur est stockée
comme valeur de référence des mesures qui suivront.
Appuyer encore dessus, l’icône clignotera et la
valeur relative stockée s’affichera. Rester appuyé
pendant 1 seconde sur le bouton pour sortir
du mode relatif

Bouton mode auto – mode manuel:

Appuyer sur le bouton pour sélectionner
le mode manuel, l’icône s’affichera et le multimètre
restera sur le même mode qu’il était .
Dans le mode manuel, chaque fois que vous appuyez
sur le bouton , la plage augmente, et une nouvelle
valeur s’affiche

.

Si le multimètre est sur la plage la plus grande,
la prochaine plage sera la plus petite. Pour sortir du
mode manuel et retourner en mode auto, rester appuyé
pendant 1 seconde sur le bouton , l’icône
AUTO s’affichera

2

3

12

Bouton d’enregistrement MAX/MIN:

Appuyer sur le bouton pour entrer dans le
mode enregistrement du maximum et minimum.
Sélectionner la plage appropriée avant d’utiliser
MAX/MIN pour s’assurer que la valeur à lire
n’excède pas la plage de mesure.

Appuyer encore dessus pour sélectionner
la valeur MIN, et encore une fois pour valider
la valeur, l’icône clignote. Rester
appuyer pendant 1 seconde pour sortir du
mode .

Bouton AC/DC et / Ω

Select Button:

Pour sélectionner la fonction AC ou DC dans
la plage d’ampère

.
Pour sélectionner la mesure continue ou la mesure
de résistance du mode

.

Fonction sélecteur de commutateur:

Pour éteindre et sélectionner la plage de fonction
souhaitée

.

MAX

MIN

MAX
MIN

4

5

6

MAX

MIN

MAX

MIN

13

Connecteur de mesure COM :

Pour connecter le fil négatif (fil test noir), pour
la mesure de tension, de fréquence, de courant,
de résistance, de diode ou de continuité

.

Connecteur de mesure 10A :

Pour connecter le fil positif (fil test rouge) et mesurer
le courant jusqu’à 10A.

Connecteur de mesure VΩ,μA, mA, Hz, :

Pour connecter le fil positif (fil test rouge) et pour la
mesure de tension, de diode, de fréquence,
de microampère, de milliampère, et de continuité

.

Note:
Afin d’éviter de griller un fusible, utiliser la sortie
10A quand vous êtes sûre que le courant est en
dessus de 400mA, quand vous mesurez du
courant continu.

Support d'inclinaison

7

8

9

10

14

2-2 Précautions d’utilisation

2-2-1 Choix de mesure

Quand vous allumez le multimètre, la mesure par défaut

et en mode auto

. Le choix manuel est possible en V~,
V , ohms , A~ , A , fréquence.
Pour revenir en mode auto, rester appuyé sur
le bouton pendant 1 seconde, ou tournez le bouton
central.

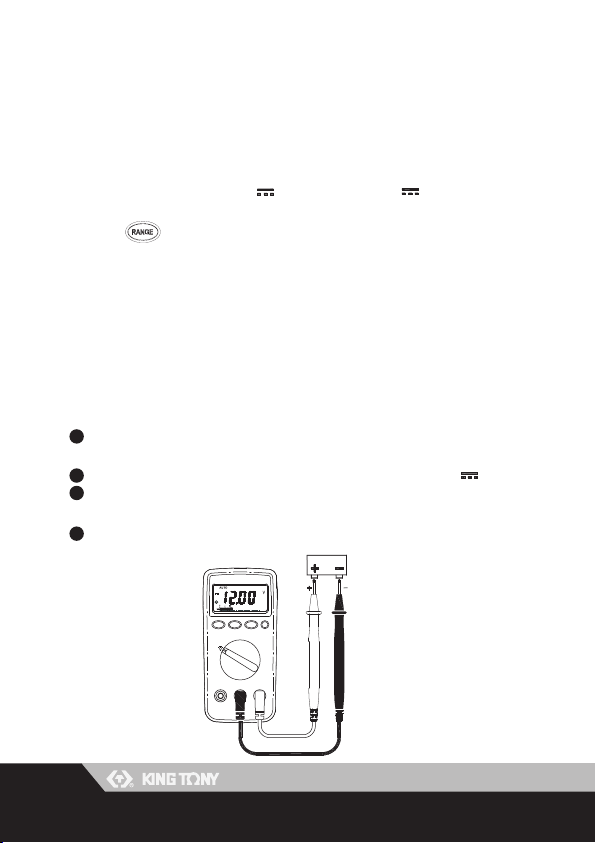

2-2-2 Mesure de tension DC

ATTENTION!

La tension d’entrée maximale est de 600V AC/DC.
N’essayez pas de prendre la mesure d’une tension
qui pourrait l’excéder afin d’éviter les risques d’électrocution
et/ou le dommage de l’appareil

.

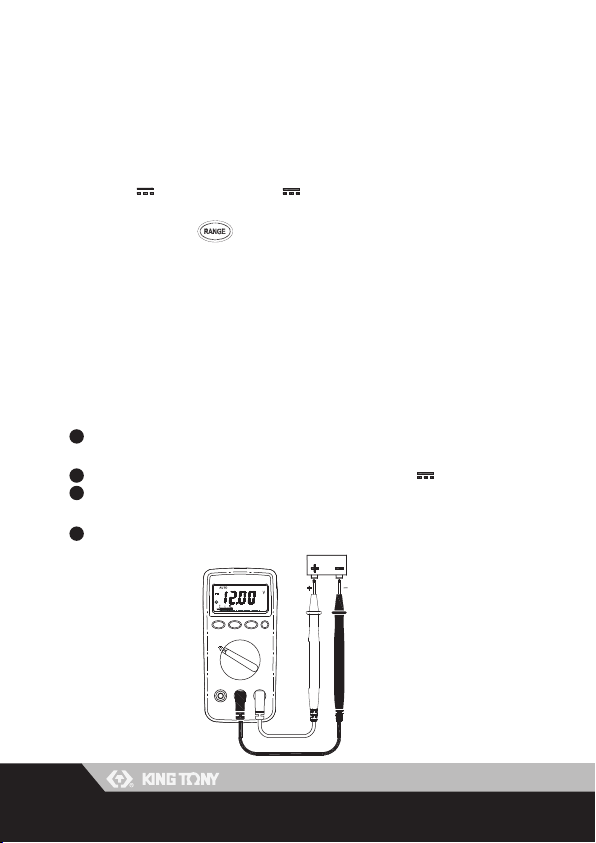

Connecter le fil test rouge à la prise ‘’V’’ et le fil test noir
à la prise ‘’COM’’

.
Positionner le bouton central sur mode V .
Connecter les fils test en parallèle au circuit qui doit être
mesuré

.

Relever la valeur de la tension qui s’affiche sur l’écran.

1

2
3

4

15

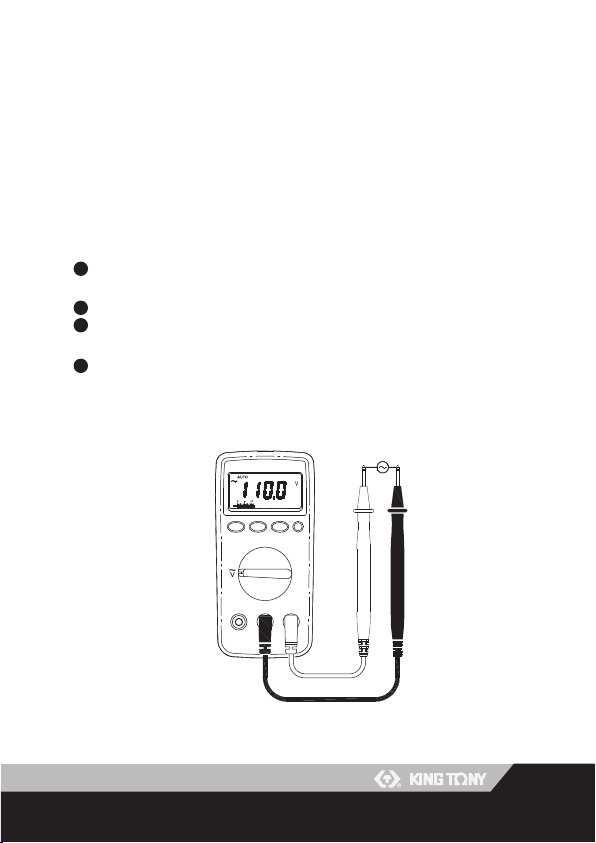

2-2-3 Mesure de tension AC

ATTENTION!

le fil test rouge à la prise ‘’V’’ et le fil test noir à la
prise ‘’COM’’

.
Positionner le bouton central sur mode V~ .
Connecter les fils test en parallèle au circuit qui doit
être mesuré

.

Relever la valeur de la tension qui s’affiche sur l’écran.

La tension d’entrée maximale est de 600V AC/DC.
N’essayez pas de prendre la mesure d’une tension qui
pourrait l’excéder afin d’éviter les risques d’électrocution
et/ou le dommage de l’appareil

.

1

2
3

4

16

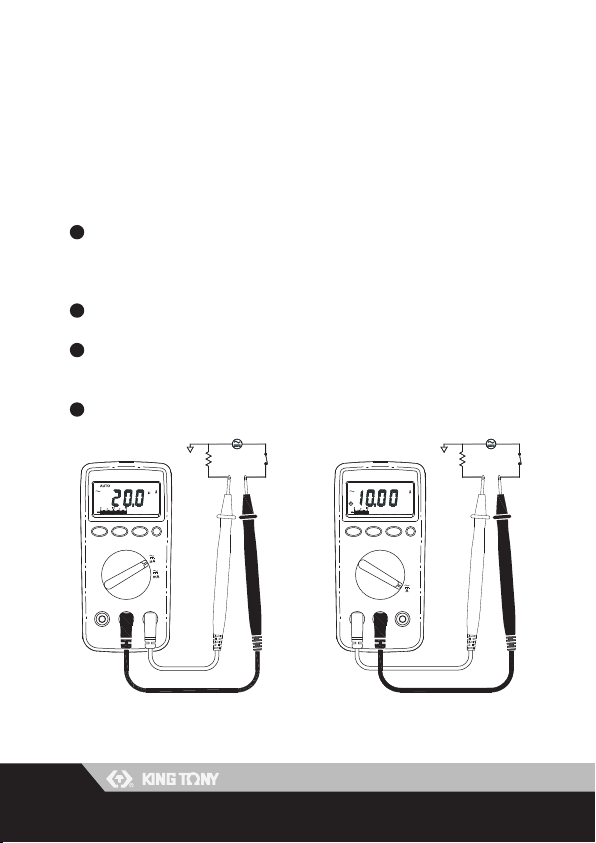

2-2-4 Mesure de courant AC/DC

ATTENTION!

Connecter le fil test rouge à la prise ‘’mA /uA’’ pour mesurer
du courant supérieur à 400mA. (pour mesurer du courant entre
400mA et 10A, connecter le fil test rouge à la prise ‘’10A’’)
Connecter le fil test noir à la prise ‘’COM’’.
Positionner le bouton central sur le mode A et appuyer sur le
bouton DC/AC pour choisir la fonction AC/DC

.
Couper le courant sur le circuit à tester et connecter l’appareil EN SERIE
sur le circuit avec le fil test noir sur le pole négatif,
et le fil test rouge sur le pole positif a mesurer

.

Appliquer le courant et lire la valeur sur l’écran.

Pour éviter les dommages, n’essayez pas de mesurer du
courant si le circuit ouvert à une tension qui excède la
plage de tension du multimètre

.

Mesure uA

.m

A

Mesure Amp

1

2

3

4

17

2-2-5 Vérification de diode

ATTENTION!

Connecter le fil test rouge à la prise “ ” et le fil test
noir à la prise COM

.
Sélectionner le mode “ ” avec le bouton central.
Connecter le fil test rouge du coté anode et le fil test
noir du coté cathode de la diode à tester

.
Lire la valeur de la tension ( V ) sur l’écran.
la polarité des fils test est inversée avec la polarité de la diode,
, l’écran affichera ‘’OL’’

.Il ne peut pas distinguer

le terminal anode et cathode d’une diode

.

Avant de prendre la mesure sur un circuit, enlever
le courant du circuit a tester et décharger tous les
condensateurs sur le circuit.

1

2
3

4
5

3

18

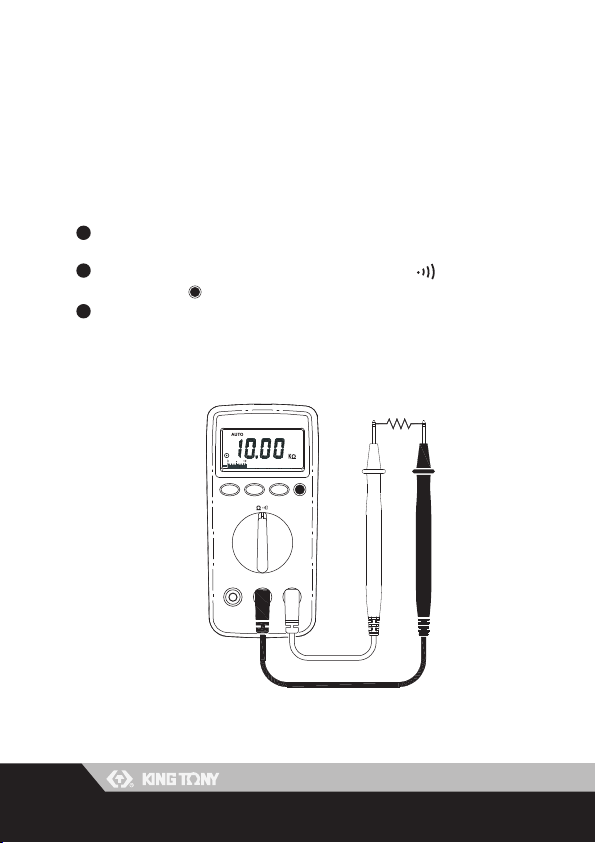

2-2-6 Mesure de résistance

ATTENTION!

Connecter le fil test rouge à la prise “ Ω ” et le fil test noir
à la prise COM.
Positionner le bouton central sur le mode “ Ω ” et appuyer
sur le bouton pour la fonction “ Ω ” .
Connecter le fil test au circuit à mesurer et lire la valeur de
résistance sur l’écran.

Avant de prendre la mesure sur un circuit, enlever le
courant du circuit a tester et décharger tous les
condensateurs sur le circuit.

1

2

3

19

2-2-7 Mesure de continuité

ATTENTION!

Connecter le fil test rouge à la prise“ Ω ” le fil test noir
à la prise COM

.
SPositionner le bouton central sur le mode “ ” , et
appuyer sur le bouton .
Couper le courant sur le circuit à tester et décharger tous
les condensateurs

.
Connecter les fils test au circuit à mesurer.
Quand l’impédance entre les prises test est inférieure à 40Ω,
il peut activer une sonnerie continue (2Khz).

Note: Le test de continuité permet de savoir si le circuit
est ouvert ou court-circuité.

.

Avant de prendre la mesure sur un circuit, enlever
le courant du circuit a tester et décharger tous les
condensateurs sur le circuit.

Circuit ouvert Circuit Fermer

1

2

3

4
5

20

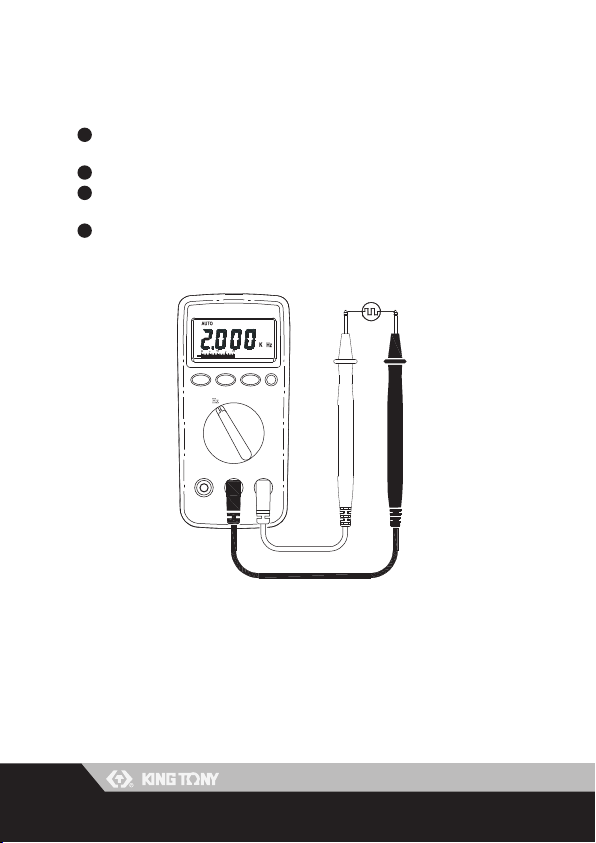

2-2-8 Mesure de fréquence

Connecter le fil test rouge à la prise “Hz” et le fil test noir
à la prise COM.
Sélectionner le mode “Hz” avec le bouton central .
Connecter les fils test en parallèle sur le circuit à mesurer.

Lire la valeur de la fréquence sur l’écran.

1

2
3

4

21

3.Remplacement de fusibles et de piles

ATTENTION!

3-1 Vérification et remplacement des piles

1. Si la puissance n’est pas suffisante, l’écran affichera
“ ”.Remplacer les piles usées par 2 piles
type AAA de 1.5V

.

2.

le bouton central sur OFF. Utiliser un tournevis pour
ôter la coque arrière. Enlever les piles usées et
les remplacer par des piles neuves de type
AAA 1.5V

.

3.

Replacer la coque arrière et fermer avec les même
vis qui étaient en place

.

Afin d’éviter une électrocution, mettre le
multimètre sur OFF et déconnecter les
fils test avant d’enlever la coque arrière.

22

3-2 Remplacement de fusible

1.

Positionner le bouton central sur OFF. Utiliser un
tournevis pour retirer la coque arrière. Enlever le fusible
défectueux et le remplacer par un fusible neuf

0.5A/250A (ou 10A/250V) à action rapide

.

2.

Replacer la coque arrière et fermer avec les même vis
qui étaient en place

.

ATTENTION!

Par sécurité, remplacer par exactement les
mêmes fusibles
Fusible 1 : F0.5A / 250V 5-x20mm à action rapide
Fusible 2 : F10A / 250V 6.3-x32mm à action rapide

.

Vis

Vis

Fusible 0.5A

F2

Fusible 10A

F1

23

4.Maintenance

ATTENTION!

Pour éviter toute électrocution, enlever les
fils test avant d’ouvrir le multimètre, et
fermer le multimètre dès que l’opération
est terminée.
Pour éviter les risques de feu ou de fumée,
utiliser des fusibles comme ceux indiqués
derrière le multimètre.

PRUDENCE!

Pour éviter tout dommage statique ou
contamination, ne pas toucher la planche
de composants sans protection statique.

customer service e-mail: [e-mail]

Instruction Manual

AUTORANGING DIGITAL MULTIMETER

CONTENTS

CONTENTS

TITLE

PAGE

SAFETY INFORMATION……..……………...….

FEATURES………………………………..……....

1.SPECIFICATIONS………………………..…....

1-1 General information…………………......

1-2 Electrical Specifications……………..…..

2.PARTS & CONTROLS……….………….…...

2-1 Name of Parts and Positions…............

2-2 Operating Instruction…………………..

2-2-1 Scale Ranging…….………………....

2-2-2 DC Voltage Measurement..……..…..
2-2-3 AC Voltage Measurement..……..…..

2-2-4 AC/DC Current Measurement..….....

2-2-5 Diode Test.........................................

2-2-6 Resistance Measurement…..……....

2-2-7 Continuity Measurement..…………..

2-2-8 Frequency Measurement..………....

3.BATTERY & FUSE REPLACEMENT………

3-1 Battery Check & Replacement………...
3-2 FUSE Replacement………………...…..

4.MAINTENANCE……..…..……………………

1
2

3
3
7

10
10
14
14
14
15
16
17
18
19
20

21
21
22

23

1

Read First: SafetyInformation

Never use the meter if the meter or test
leads look damaged.

Be sure the test leads and switch are in the
correct position for the desired measurement.

Never measure resistance or testing acoustic
continuity in a circuit when power is applied.

Never connect the probe to a voltage source
when the test leads are plugged into the 10 A
input jack .

Never connect the probe to a voltage source
when the function are in uA or mA range.

Never apply more than rated voltage between
any input jack and earth ground.

Be careful when working with voltages above
60 V dc or 30 V ac rms. Such voltages pose a
shock hazard.

2

Symbols:

Keep your fingers behind the finger guards
on the test probes when making measurements.

To avoid false readings, replace the battery
immediately, When symbol appears.

Read Safety Information First

Dangerous Voltage May Be Present

Meter is protected throughout by double
insulation or reinforced insulation.

Comply with IEC1010-1 CAT II

When servicing, use only specified replacement parts.

3

1. SPECIFICATIONS

1-1 General information

Display:
Digital: 4000 counts
Analog: 42 segments

Environment conditions:
Installation Categories II
Pollution Degree 2
Altitude up to 2000 meters
Indoor use only
Relatively humidity: 80% max.
Operation Ambient temp: 0~40°C

Maintenance & Clearing:
Repairs or servicing not covered in this manual
should only by qualified personal.
Periodically wipe the case with a dry cloth and
detergent. Do not use abrasives or solvents on
this instruments.

4

Display Symbol Definition:

Low Battery Relative Reading Data Hold ContinuityBeeper

Diode

AC Symbol

Manual Range

Bargraph Indication

DC Symbol

Low Battery
Auto Range
Relative Reading
Data Hold
Maximum Value
Minimum Value
Continuity Beeper
Diode
Alternating current or voltage
Direct current or voltage

5

-3

-6

-3

3

6

Negative polarity
Manual Range
Bargraph indication
Frequency
Voltage
Millvolt ( 1 X 10 volt)
Ampere (amps) Current
Microampere ( 1 X 10 amp)
Milliampere ( 1 X 10 amp)
Ohm. Resistance
Kilohm ( 1 X 10 ohm). Resistance
Megohm ( 1X 10 ohm). Resistance

6

Sampling Rate:
Digital: 2 times/sec
Analog: 20times/sec for Bargraph indication.

Over Range Indication: LCD will show “OL”.
Low Battery Indication:

The is displayed when the battery voltage
drop below the proper operating range.

Battery type: 1.5V.SIZE AAA Battery
Battery Life: 500hrs typical (alkaline Battery)
Polarity: ” ” Indicates negative input.
Auto Power Off Time: 30 minutes
Operating Temperature and Humidity:

0°C to 40°C (32°F to 104°F) below80%RH

Storage Temperature and Humidity:

-10°C to 60°C (14°F to 140°F) below70%RH

Temperature Coefficient:

0.1 x ( Specified accuracy ) / °C (<18°C or >28°C)

Weight: Approx.220g(7.76oz)
Dimensions(L×W×H):

150mm×72mm×35mm (5.9”×2.83”×1.38”)

Accessories:

Test leads, Spare fuse (0.5A/250V),Batteries
and Instruction manual.

7

Electromagnetic / Compatibility:

Vac and Aac only: RF field = 3V/m
Total accuracy = specified accuracy+2.0% of range

Safety: 600V CAT II Regulation EN61010; Part 1: 1993
Cerification:

Continuity Beeper

Range Active Range Test VoltageOverload protection

under40

Ω

<1.5V600Vrms

DC Voltage ( Auto Range)

Range ResolutionAccuracy

Input Impedance

Overload Protection

400mV0.1mV 0.5%+2

>1000 M

Ω

750V rms
750V rms
750V rms
750V rms
750V rms

4V 1mV 0.5%+2

11M

Ω

40V 10mV0.5%+2

10M

Ω

400V100mV0.5%+2

10M

Ω

600V1V0.8%+2

10M

Ω

1-2 Electrical Specifications

Accurace specification:
±([… %of reading]+ […number of least significant
digits]) at 18°C to 28°C ( 64°F to 82°F ) 80%RH

Diode Tester

Range ResolutionAccuracyTest Current Test Voltage

Overload

protection

1mV 1%+2<1mA <3.2V 600Vrms

8

DC Current (uA,mA,Auto Range)

Range Resolution Accuracy

Burden
Voltage

Overload Protection

400uA 0.1uA 1%+2 <0.25V 0.5A / 250V Fast Blow Fuse

uA

4000uA 1 1%+2 <1V 0.5A / 250V Fast Blow Fuse

40mA 10uA 1%+2 <0.25V 0.5A / 250V Fast Blow Fuse

400mA 100uA 1%+2 <1.5V 0.5A / 250V Fast Blow Fuse

10A 10mA 1.2%+2 0.35V 10A / 250V Fast Blow Fuse

AC Current(uA,mA,Auto Range)

Accuracy

Range Resolution

45Hz~500Hz 500Hz~1KHz

Burden
Voltage

Overload Protection

400uA 0.1uA 1.3%+5 1.6%+5

<0.25Vrms 0.5A / 250V fast Blow Fuse

4000uA 1uA 1.3%+5 1.6%+5

<1Vrms 0.5A / 250V Fast Blow Fuse

40mA 10uA 1.3%+5 1.6%+5

<0.25Vrms 0.5A / 250V Fast Blow Fuse

400mA 100uA 1.3%+5 1.6%+5

<1.5Vrms 0.5A / 250V Fast Blow Fuse

10A 10mA 1.5%+5 1.8%+5

<0.35Vrms 10A / 250V Fast Blow Fuse

Accuracy

Range Resolution

45Hz~400Hz400Hz~1KHz

Input

Impedance

Overload

Protection

400mV0.1mV

1%+5

(45Hz~100Hz)

>1000 MΩ

4V1mV 1%+41.5%+4

11M

Ω

40V10mV 1%+41.2%+4

10M

Ω

400V 100mV1%+41.2%+4

10M

Ω

600V 1V 1%+41.2%+4

10M

Ω

AC Voltage ( Auto Range)

750V rms
750V rms

750V rms
750V rms
750V rms

9

Ohms ( Auto Range)

Range Resolution Accuracy Test Voltage Overload Protection

400Ω 0.1

Ω

0.75%+2 <1.5VDC 600Vrms

4K

Ω

1

Ω

0.75%+2 <1.5VDC 600Vrms

40K

Ω

10

Ω

0.75%+2 <1.5VDC 600Vrms

400K

Ω

100

Ω

0.75%+2 <1.5VDC 600Vrms

4M

Ω

1K

Ω

0.75%+2 <1.5VDC 600Vrms

40M

Ω

10K

Ω

1.2%+3 <1.5VDC 600Vrms

Range Resolution Accuracy Sensitivity Overload Protection

4 KHz 1Hz 0.1%+1 <300mVpp 600V rms
40KHz 10Hz 0.1%+1 <300mVpp 600V rms
400KHz 100Hz 0.1%+1 <300mVpp 600V rms

4MHz 1KHz 0.1%+1 <3Vpp 600V rms

40MHZ 10KHz 0.1%+1 <3Vpp 600V rms

Frequency ( Auto Range)

10

V

A

VA

uA
mAHz

MIN

MAX

V

Hz

mA

A

IEC 1010

POLLUTION DEGREE 2

F 0.5A 250V
F 10A 250V

WARNING

600V CAT II

2. PARTS & CONTROLS

2-1 Name of Parts and Position:

LCD Display:

Measured values, unit, function and decimal
points symbols are displayed.

1

2
3

6

7

8

4
5

9

11

Relative Button:

Press button to enter the relative mode.
The Display is zeroed , and the reading is stored
as reference value for subsequent measurements.
Press it again, the “ ”

annunciator blinking and

stored relative value

will display . Press and hold
down button for 1 second to exit the relative
mode.

Auto-range & Manual Range Button:

Press

to select the Manual Range mode

and the

annunciator turn on and The meter
remains in the same range it was .
In the Manual Range mode, each time you press

button , the range ( and the input range
annunciate ) increases , and a new value is
displayed.
If the meter is in the highest range, the next range
is change to the lowest range. To exit the Manual
Range mode and return to Auto Range mode,
Press and hold down

for 1 seconds, the

AUTO annunciate turns back on.

2

3

12

MAX/MIN recording button:

Press

button to enter the maximum and
minimum recording mode, select the proper
range before using MAX/MIN to ensure that
reading value will not exceed the measurement
range. Press the button once to select MAX
value.
Press it again to select MIN value, and press
again to select current value with ” MAX.MIN ”
annunciator blinking. Press and hold down

button for 1 second to exit the MAX MIN

mode.

AC/DC Current Select and / Ω

Select Button:

To select function AC or DC in current Ampere
range.
To select continuity measurements or Resistance
measurement at range.

Function Selector Switch:

For power OFF and selection of desired Function
Range.

MAX

MIN

MAX
MIN

4

5

6

MAX

MIN

13

COM Measuring Connector:

To connect negative lead (black test lead) for
voltage,

frequency, current, resistance, diode and

continuity measurement.

10A Measuring Connector:

To connect positive lead (red test lead)for current
measurement below 10A.

VΩ,μA, mA, Hz, Measuring Connector:

To connect positive lead ( red test lead ) for voltage,
diode, frequency, microampere, milliampere and
continuity measurement.

Note:
To avoid blowing an input fuse, use the 10 A jack
until you are sure that the current is less than
400mA. When Doing Current Measurement.

Tilt stand

7

8

9

10

14

2-2 Operating Instruction

2-2-1 Ranging

The meter defaults to autorange mode when you turn
on the Meter. Manual ranging is available in V~,
V , ohms , A~ , A , frequency.
To return to autorange, press for 1 second or
turn the rotary switch.

2-2-2 DC Voltage Measurements

WARNING!

Maximum Input Voltage is 600V AC/DC.Do not attempt
to Take any voltage measurement that may exceed
to avoid Electrical shock hazard and/or damage to
this

instrument.

Connect red test lead to “ V ” jack

and black test lead to
“ COM ” jack.
Set Range Switch to V range.
Connect the test leads IN PARALLEL

to the circuit being
measured.
Read the Voltage value on LCD.

1

2
3

4

15

2-2-3 AC Voltage Measurements

WARNING!

Connect red test lead to “ V ”jack and black test lead to
“COM ”jack.
Set Range Switch to V~ range.
Connect the test leads IN PARALLEL to the circuit being
measured.
Read the Voltage value on LCD.

Maximum Input Voltage is 600V AC/DC. Do not attempt
to Take any voltage measurement that may exceed to
avoid Electrical shock hazard and/or damage to this
instrument.

1

2
3

4

16

2-2-4 AC/DC Current Measurements

WARNING!

Connect red test lead to the “mA / uA ”jack for Current
measurements up to 400mA.( For measuring Current between
400mA to 10A , Connect red test lead to “ 10 A ” jack ) Connect
black test lead to“ COM ” jack.
Set Range selector Switch to desired A range and press
DC/AC button to select AC/DC function.
Cut the power to the circuit to be tested and Connect the instrument
IN SERIES with the circuit with the black test lead on the negative
“ - ”side and the red lead on the positive “ + ”side being measured.
Apply power and read the ampere value on LCD.

To avoid injury, do not attempt a current measurement
if the open circuit voltage exceeds the rate voltage
of the meter.

uA .mA measurement

Amp measurement

1

2

3

4

17

2-2-5 Diode Tests

WARNING!

Connect red test lead to “ ” jack and black test lead to
“COM ”

jack.
Set Range selector Switch to “ ” range.
Connect the red test lead to the anode side and black test
lead to the cathode side of the diode being tested.
Read forward Voltage( V ) value on LCD.
If the polarity of test leads are reversed with diode polarity

, the digital reading show “ OL ”.This can be used for

distinguishing anode and cathode terminal of a diode.

Before taking any in-circuit measurement ,remove
power from the circuit being tested and discharge
all capacitors in the circuit.

1

2
3

4
5

3

18

2-2-6 Resistance Measurements

WARNING!

Connect red test lead to “ Ω ” jack and black test lead to
“ COM ” jack.
Set Range Switch to “ Ω ” range and press button
to “ Ω ” function.
Connect test lead to the circuit being measured and read
the resistance value on LCD.

Before taking any in-circuit measurement , remove
power from the circuit being tested and discharge
all capacitors in the circuit.

1

2

3

19

2-2-7 Continuity Measurements

WARNING!

Connect red test lead to “ Ω ”jack and black test lead to
“COM ”

jack.
Set Range Switch to “ ” range , by pressing button.
Remove power from the circuit being tested and discharge
all

capacitors.
Connect test lead to the circuit being measured.
When the impedance between the test jack is lower than

40Ω,

it will activate a continuous beeper ( 2KHz).

Note: Continuity Test is available to check open/short
of the circuit .

Before taking any in-circuit measurement ,remove
power from the circuit being tested and discharge
all capacitors in the circuit.

Open circuit Short circuit

1

2
3

4
5

20

2-2-8 Frequency Measurements

Connect red test lead to “Hz” jack and black test lead to
“COM ”jack.
Set Range Switch to “Hz” range .
Connect the test lead IN PARALLEL to the circuit being
measured.
Read the frequency value on LCD.

1

2
3

4

21

3.BATTERY & FUSE REPLACEMENT

WARNING!

3-1 Battery Check & Replacement

1. As battery power is not sufficient, LCD will display
“ ”.Replacement of two new batteries type AAA

1.5V is Required.

2.

Set Range Switch to “ OFF ” position .Use a

screwdriver to remove the rear cover. Take out the

battery and replace them with two new batteries of

type AAA1.5V.

3.

Place back the rear cover and secure it with the

original screw.

To prevent electrical hazard or shock ,
turn off multimeter and disconnect test
leads before removing back cover.

22

3-2 FUSE Replacement

1.

Set Range Switch to “ OFF ” position. Use a

screwdrive to remove the rear cover. Take out the
malfunction fuse and replace it with a new fuse rated

0.5A / 250A ( or 10A / 250V ) of fast blow type.

2.

Place back the rear cover and secure it with the

original screw.

WARNING!

For safety , use exact replacement
Fuse 1 : F0.5A / 250V 5

Ø

×20 mm Fast blow type

Fuse 2 : F10A / 250V 6.3

Ø

×32 mm Fast blow type

.

screw

screw

0.5A fuse

F2

10A fuse

F1

23

4.MAINTENANCE

WARNING!

To avoid electric shock, remove the test
leads before opening the case, and close
the case before using the meter.
To prevent fire and possible arc-flash, use
fuses with ratings shown on the back of
the meter.

Caution!

To avoid contamination or static damage,
do not touch the circuit board without proper
static protection.

customer service e-mail: [e-mail]

Manual de instrucciones

POLÍMETRO DIGITAL

Título

Pág.

Condiciones de utilización……..…......…...….

1. Características ………………………..…....

1-1 Información general ...…………….........

1-2 Características eléctricas……...…....…..

2. Elementos……….……..................…….…...

2-1 Nombre de los elementos y posición...
2-2 Precauciones de utilización...…………
2-2-1 Elección de la medición….………….

2-2-2 Medición de tensión DC..…....…..…..

2-2-3 Medición de tensión AC….....…..…..

2-2-4 Medición de intensidad AC/DC..........

2-2-5 Verificación del diodo........................

2-2-6 Medición de resistencia…..…......….

2-2-7 Medición de corriente continua..……

2-2-8 Medición de frecuencia.........………..

3.Sustitución de pilas y fusibles …..........…

3-1 Comprobación y sustitución de pilas...

3-2 Sustitución de fusibles.........……...…..

4. Mantenimiento……......…..…………………

1

3
3
7

10
10
14
14
14
15
16
17
18
19
20

21
21
22

23

ÍNDICE

ÍNDICE

1

Leer detenidamente las precauciones
de utilización

No utilizar nunca el polímetro si el aparato
o los cables parecen estar deteriorados

Comprobar que los cables test y el conmutador
están correctamente instalados para la
medición deseada

.
No medir nunca la resistencia y no comprobar
nunca la continuidad acústica sobre un circuito
bajo tensión.
No conectar nunca la sonda a una fuente de
tensión cuando los cables de prueba están
conectados a la toma 10A.

No conectar nunca la sonda a una fuente
cuando la función está sobre uA o mA.

No aplicar nunca más que la tensión evaluada
entre la toma y el suelo.

Tener cuidado cuando trabaje con tensiones
superiores a 60V o 30V ac rms.
Tales tensiones suponen un riesgo
de electrocución.

2

Símbolos:

Guardar los dedos detrás del protege-dedos
sobre las sondas cuando realice una medición

.

Para evitar lecturas incorrectas, cambiar las pilas en
cuanto aparezca el icono .

Leer detenidamente las precauciones
de utilización

Posibilidad de tensión peligrosa

polímetro protegido por un doble aislamiento
o por un aislamiento reforzado
.

Comply with IEC1010-1 CAT II

Cuando repare el aparato, utilice únicamente
piezas de recambio homologadas.

3

1. Características

1-1 Información general

Visualización:
Digital: 4.000 cuentas
Analógica: 42 segmentos

Condiciones de utilización :
Instalación Categoría II
Grado de contaminación 2
Hasta 2.000 m de altitud
Solamente utilización en el interior
Tasa de humedad: 80% maxi
Temperatura ambiente: 0~40°C

Conservación y limpieza:
Las reparaciones y conservación que no figuren
en este manual deberán realizarse por una
persona cualificada.
Limpiar periódicamente el aparato con un trapo limpio
y detergente. No utilizar nunca productos abrasivos o
disolventes sobre los componentes.

4

Definición de los símbolos visualizados:

Batería baja

Lectura relativa

Toma de
datos.

Sonería continua

Diodo

Símbolo AC

Modo manual

Indicaciones con barras

Símbolo DC

Batería baja
Modo automático
Lectura relativa
Toma de datos
Valor máximo
Valor mínimo
Sonería continua
Diodo
Corriente alterna o tensión
Corriente continua o tensión

5

-3

Polaridad negativa
Modo manual
Indicaciones con barras
Frecuencia
Tensión
Mil voltios ( 1 X 10 volt)
Amperio (amps)
Microamperio (1 X10

-6

amp)

Miliamperio (1X10

-3

amp)
Ohmios Resistencia
Kilohmios (1 X 10

3

ohm). Resistencia

Megohmios (1X10

6

ohm). Resistencia

6

Cadencia de medición :
Digital: 2 mediciones / segundo
Analógico: 20 mediciones / segundo
(indicaciones con barras).
Indicación "por encima de la franja": "OL" se visualiza
en la pantalla.

Indicación batería baja:

Se visualiza el icono cuando la caída de tensión
de las pilas está por debajo de la franja de
funcionamiento adecuada.

Tipo de pilas : 1,5V, tipo AAA
Duración de las pilas : 500 h. aprox (alcalinas)
Polaridad: ” ” indica la polaridad negativa.
Parada automática : al cabo de 30 mn
Temperatura y humedad de funcionamiento :

de 0°C a 40°C (de 32°F a 104°F), por debajo del 80%RH

Temperatura y humedad de almacenamiento :

de -10°C a 60°C (de 14°F a 140°F), por debajo del 70%RH

Temperatura Coeficiente:

0.1 x ( Specified accuracy ) / °C (<18°C or >28°C)

Peso: aproximadamente 220g.
Dimensiones (L×l×H):

150mm×72mm×35mm (5.9”×2.83”×1.38”)

Accesorios:

Cables de prueba, fusible (0.5A/250V), pilas y manual
de instrucciones.

7

Electromagnético / compatibilidad:

Vac y Aac solamente: campo RF = 3V/m
Exactitud total= exactitud especificada + 2.0% de la franja

Seguridad:

600V CAT II, Regulación EN6010 ; Part 1 : 1994

Certificación:

Sonería continua

Franja Franja activa Prueba de tensión Protección

Bajo 40

Ω

<1.5V600Vrms

Tensión DC (modo auto)

Franja Resolución Precisión

Entrada impedancia

Protección

400mV0.1mV 0.5%+2

>1000 M

Ω

750V rms
750V rms
750V rms
750V rms
750V rms

4V 1mV 0.5%+2

11M

Ω

40V 10mV0.5%+2

10M

Ω

400V100mV0.5%+2

10M

Ω

600V1V0.8%+2

10M

Ω

1-2 Especificaciones eléctricas

Especificaciones de exactitud :
+- ([..% de la medición]+[ … número indicado en pantalla])
de 18°C a 28°C y por debajo del 80% RH

Prueba del diodo

Franja Resolución Precisión

Prueba de
intensidad

Prueba

de tensión

Protección

1mV 1%+2<1mA <3.2V 600Vrms

8

Intensidad DC (uA, mA, modo auto)

Franja Resolución Precisión

Tensión
en carga

Protección

400uA 0.1uA 1%+2 <0.25V 0.5A / 250V Fusible rápido

uA

4000uA 1 1%+2 <1V 0.5A / 250V Fusible rápido

40mA 10uA 1%+2 <0.25V 0.5A / 250V Fusible rápido

400mA 100uA 1%+2 <1.5V 0.5A / 250V Fusible rápido

10A 10mA 1.2%+2 0.35V 10A / 250V Fusible rápido

Intensidad AC (uA, mA, modo auto)

Precisión

Franja Resolución

45Hz~500Hz 500Hz~1KHz

Protección

400uA 0.1uA 1.3%+5 1.6%+5

<0.25Vrms 0.5A / 250V

Fusible rápido

4000uA 1uA 1.3%+5 1.6%+5

<1Vrms 0.5A / 250V

Fusible rápido

40mA 10uA 1.3%+5 1.6%+5

<0.25Vrms 0.5A / 250V

Fusible rápido

400mA 100uA 1.3%+5 1.6%+5

<1.5Vrms 0.5A / 250V

Fusible rápido

10A 10mA 1.5%+5 1.8%+5

<0.35Vrms 10A / 250V

Fusible rápido

Precisión

Franja Resolución

45Hz~400Hz400Hz~1KHz

Entrada

impedancia

Protección

400mV0.1mV

1%+5

(45Hz~100Hz)

>1000 MΩ

4V1mV 1%+41.5%+4

11M

Ω

40V10mV 1%+41.2%+4

10M

Ω

400V 100mV1%+41.2%+4

10M

Ω

600V 1V 1%+41.2%+4

10M

Ω

Tensión AC (modo auto)

750V rms
750V rms

750V rms
750V rms
750V rms

Tensión

en carga

9

Ohmios (modo auto)

Franja

Resolución

Precisión

Prueba de tensión

Protección

400Ω 0.1

Ω

0.75%+2 <1.5VDC 600Vrms

4K

Ω

1

Ω

0.75%+2 <1.5VDC 600Vrms

40K

Ω

10

Ω

0.75%+2 <1.5VDC 600Vrms

400K

Ω

100

Ω

0.75%+2 <1.5VDC 600Vrms

4M

Ω

1K

Ω

0.75%+2 <1.5VDC 600Vrms

40M

Ω

10K

Ω

1.2%+3 <1.5VDC 600Vrms

Franja Resolución Precisión Sensibilidad

Protección

4 KHz 1Hz 0.1%+1 <300mVpp 600V rms
40KHz 10Hz 0.1%+1 <300mVpp 600V rms
400KHz 100Hz 0.1%+1 <300mVpp 600V rms

4MHz 1KHz 0.1%+1 <3Vpp 600V rms

40MHZ 10KHz 0.1%+1 <3Vpp 600V rms

Frecuencia (modo auto)

10

V

A

VA

uA
mAHz

MIN

MAX

V

Hz

mA

A

IEC 1010

POLLUTION DEGREE 2

F 0.5A 250V
F 10A 250V

WARNING

600V CAT II

2. Elementos y comandos

2-1 Nombre de las piezas y posición:

Visualización LCD:

Se visualizan los valores medidos, unidades,
funciones y símbolos.

1

2
3

6

7

8

4
5

9

11

Pulsador relativo:

Presionar el pulsador para entrar en modo relativo
La indicación se pone a cero y se almacena el valor
como valor de referencia de las mediciones siguientes
Pulsar otra vez, el icono parpadeará y el valor
relativo almacenado se visualizará. Mantener
presionado el pulsador durante 1 segundo
para salir del modo relativo

Pulsador modo auto - modo manual:

Presionar el pulsador para seleccionar el modo
manual, se visualizará el icono y el polímetro se
mantendrá en el modo que estaba.
En modo manual, cada vez que aprieta el pulsador
la franja aumenta y se visualiza un nuevo valor

.

Si el polímetro está sobre la franja más grande,
la próxima franja será la más pequeña. Para salir
del modo manual y volver al modo auto, mantenga
presionado el pulsador durante 1 segundo, el icono
AUTO se visualizará

2

3

12

Pulsador de grabación MAX/MIN:

Presionar el pulsador para entrar en modo
grabación del máximo y mínimo. Seleccionar la franja
apropiada antes de utilizar MAX/MIN para asegurar
que el valor a leer no sobrepasa la franja de
medición.

Pulsar de nuevo para seleccionar el valor MIN
y otra vez para validar el valor, el icono
parpadea. Mantener pulsado durante 1 segundo
para salir del modo .

Pulsador AC/DC y / Ω

Select Button:

Para seleccionar la función Ac o DC de la franja del
amperio

.
Para seleccionar la medición continua o la medición
de resistencia del modo .

Función selector del conmutador:

Para apagar y seleccionar la franja de la función
deseada

.

MAX

MIN

MAX
MIN

4

5

6

MAX

MIN

MAX

MIN

13

Conector de medición COM:

Para conectar el cable negativo (cable de prueba
negro) para la medición de la tensión, frecuencia,
corriente,resistencia, diodo o continuidad

.

Conector de medición 10A:

Para conectar el cable positivo (cable de prueba rojo) y
medir la corriente hasta 10A

Conector de medición VΩ,μA, mA, Hz, :

Para conectar el cable positivo (cable de prueba rojo) y
para la medición de la tensión, diodo, frecuencia,
miliamperio y continuidad

.

Nota:
Para evitar quemar un fusible, utilizar la salida 10A
cuando esté seguro que la corriente está por debajo
de 400mA cuando mida la corriente continua.

Soporte de inclinación

7

8

9

10

14

2-2 Precauciones de utilización

2-2-1 Elección de la medición

Cuando encienda el polímetro, la medición por defecto
se encuentra en modo auto. La elección manual es
posible en V~, V , ohmios, A~ ,A , frecuencia
Para volver al modo auto, mantener apretado el pulsador
durante 1 segundo o girar el pulsador central

.

2-2-2 Medición de tensión DC

¡ATENCIÓN!

La tensión de entrada máxima es de 600V AC/DC.
No intente tomar la medición de una tensión superior
con el fin de evitar riesgos de electrocución y/o
desperfectos del aparato

.

Conectar el cable de prueba rojo a la toma "V" y el
cable de prueba negro a la toma "COM".
Posicionar el pulsador central sobre el modo V .
Conectar los cables de prueba en paralelo al circuito
que se va a medir.
Anotar el valor de la tensión indicada en pantalla.

1

2
3

4

15

2-2-3 Medición de la tensión AC

¡ATENCIÓN!

El cable de prueba rojo a la toma "V" y el cable de prueba
negro a la toma "COM"
Posicionar el pulsador central sobre el modo V~.
Conectar los cables de prueba en paralelo al circuito
que se va a medir.
Anotar el valor de la tensión indicada en pantalla

.

La tensión de entrada máxima es de 600V AC/DC.
No intente tomar la medición de una tensión superior
con el fin de evitar riesgos de electrocución y/o
desperfectos del aparato.

1

2
3

4

16

2-2-4 Medición de la corriente AC/DC

¡ATENCIÓN!

Conectar el cable de prueba rojo a la toma "mA/uA"
para medir la corriente superior a 400 mA (para medir
la corriente entre 400mA y 10A, conectar el cable
de prueba rojo a la toma "10A") Conectar el cable de prueba
negro a la toma "COM".
Posicionar el pulsador central sobre el modo A y apretar el
pulsador DC/AC para elegir la función AC/DC

.
Cortar la corriente del circuito a probar y conectar el aparato EN SERIE sobre
el circuito con el cable de prueba negro sobre el polo negativo y el cable de
prueba rojo sobre el polo positivo a medir.
Aplicar la corriente y leer el valor en la pantalla.

Para evitar desperfectos, no intente medir la corriente
si el circuito abierto tiene una tensión que sobrepasa
la franja de tensión del polímetro

.

Medición uA. mA

Medición Amp

1

2

3

4

17

2-2-5 Comprobación del diodo

¡ATENCIÓN!

Conectar el cable de prueba rojo a la toma " " y el
cable de prueba negro a la toma "COM".
Seleccionar el modo " " con el pulsador central
Conectar el cable de prueba rojo del lado ánodo y el
cable de prueba negro del lado cátodo del diodo a probar
Leer el valor de la tensión (V ) en pantalla
La polaridad de los cables de prueba está invertida
con la polaridad del diodo , la pantalla indica "OL". No
puede distinguir la terminación ánodo y cátodo de
un diodo.

Antes de tomar la medición sobre un circuito,
quitar la corriente del circuito a probar y descargar
todos los condensadores sobre el circuito.

1

2
3

4
5

3

18

2-2-6 Medición de resistencia

¡ATENCIÓN!

Conectar el cable de prueba rojo a la toma “ Ω ” y el

cable de prueba negro a la toma "COM".

Posicionar el pulsador central en modo “ Ω ” y apretar
el pulsador para la función “ Ω ”
Conectar el cable de prueba al circuito a medir y leer

el valor de resistencia en pantalla.

Antes de tomar la medición sobre un circuito,
quitar la corriente del circuito a probar y descargar
todos los condensadores sobre el circuito.

1

2

3

19

2-2-7 Medición de continuidad

¡ATENCIÓN!

Conectar el cable de prueba rojo a la toma “ Ω ” y el

cable de prueba negro a la toma "COM".

Posicionar el pulsador central en modo " " y apretar

el pulsador

Cortar la corriente del circuito a probar y descargar

todos los condensadores
Conectar los cables de prueba al circuito a medir.
Cuando la impedancia entre las tomas de prueba es

inferior a 40Ω, se puede activar una sonería continua (2Khz)..

Nota: el test de continuidad permite saber si el circuito
está abierto o corto-circuitado

.

Antes de tomar la medición sobre un circuito,
quitar la corriente del circuito a probar y descargar
todos los condensadores sobre el circuito.

Circuito abierto Circuito Cerrado

1

2

3

4
5

20

2-2-8 Medición de frecuencia

Conectar el cable de prueba rojo a la toma “ Hz ” y el
cable de prueba negro a la toma "COM".
Seleccionar el modo "Hz" con el pulsador central.
Conectar los cables de prueba en paralelo al circuito.

Leer el valor de la frecuencia en pantalla.

1

2
3

4

21

3.Sustitución de fusibles y pilas

¡ATENCIÓN!

3-1 Comprobación y sustitución de pilas

1. Si la potencia no es suficiente, la pantalla indicará
" ". Sustituir la pilas usadas por 2 pilas
tipo AAA de 1.5V.

2. Pulsador central en OFF. Utilizar un destornillador
para sacar la tapa trasera. Quitar las pilas usadas y
cambiarlas por pilas nuevas tipo AAA de 1.5V.

3. Volver a poner la tapa trasera y cerrar con los
mismos tornillos que estaban

.

Con el fin de evitar una electrocución ,
poner el polímetro en OFF y desconectar
los cables de prueba antes de quitar
la tapa trasera.

22

3-2 Sustitución de fusibles

1. Posicionar el pulsador central en OFF. Utilizar un
destornillador para sacar la tapa trasera. Quitar el
fusible defectuoso y cambiarlo por uno nuevo 0.5A/250A
(o 10A/250V) de acción rápida.

2. Volver a poner la tapa trasera y cerrar con los
mismos tornillos que estaban.

¡ATENCIÓN!

Por seguridad, cambiarlos por exactamente los
mismos fusibles
Fusible 1 : F0.5A / 250V 5-x20mm de acción rápida
Fusible 2 : F10A / 250V 6.3-x32mm de acción rápida

.

Tornillo

Tornillo

Fusible 0.5A

F2

Fusible 10A

F1

23

4.Mantenimiento

¡ATENCIÓN!

Para evitar cualquier electrocución, quitar
los cables de prueba antes de abrir el
polímetro y cerrar el polímetro en cuanto
se haya terminado la intervención. Para
evitar cualquier riesgo de incendio o de
humareda,utilizar fusibles como los
indicados en la parte trasera del polímetro.

¡PRECAUCIÓN!

Para evitar cualquier desperfecto estático
o contaminante, no tocar la placa de
componentes sin protección estática.

http://www.kingtony.eu

8909DM1371KT
