USE AND CARE GUIDE

BRIDDLETON 60-INCH CEILING FAN

Model #51560

Questions, problems, missing parts? Before returning to the store,

call Home Decorators Collection Customer Service

8 a.m. - 7 p.m., EST, Monday - Friday , 9 a.m. - 6 p.m., EST, Saturday

1-800-986-3460

HOMEDEPOT.COM/HOMEDECORATORS

THANK YOU

We appreciate the trust and condence you have placed in Home Decorators Collection through the purchase of this ceiling fan. We strive

to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home

improvement needs. Thank you for choosing Home Decorators Collection!

Page 2

Table of Contents

Table of Contents ................................................................ 2

Safety Information...............................................................2

Warranty...............................................................................3

Pre-Installation ....................................................................3

Assembly.............................................................................. 7

Operation ...........................................................................16

Care and Cleaning.............................................................19

Troubleshooting................................................................. 19

Installation............................................................................ 6

Safety Information

READ AND SAVE THESE INSTRUCTIONS

1. To reduce the risk of electric shock, ensure the electricity has been turned off at the circuit breaker or fuse box before you begin.

2. All wiring must be in accordance with the National Electrical Code ANSI/ NFPA 70 and local electrical codes. Electrical installation should be performed by a qualified licensed electrician.

3. The outlet box and support structure must be securely mounted and capable of reliably supporting 35 lbs. (15.9 kg). Use only UL Listed outlet boxes marked “Acceptable for Fan Support of 35 lbs. (15.9 kg) or less.”

4. The fan must be mounted with a minimum of 7 ft (2.1 m) clearance from the trailing edge of the blades to the oor.

5. Do not place objects in the path of the blades.

6. To avoid personal injury or damage to the fan and other items, use caution

when working around or cleaning the fan.

7. Electrical diagrams are for reference only. Light kits that are not packed with the fan must be UL-listed and marked suitable for use with the model fan you are installing. Switches must be UL General Use Switches. Refer to the instructions packaged with the light kits and switches for proper assembly.

8. After making electrical connections, spliced conductors should be turned upward and pushed carefully up into the outlet box. The wires should be spread apart with the grounded conductor and the equipment-grounding conductor on one side of the outlet box.

9. All setscrews must be checked and retightened where necessary before installation.

>(9505.! To reduce the risk of personal injury, do

not bend the blade brackets (also referred to as anges) during assembly or after installation. Do not insert objects in the path of the blades.

>(9505.! Remove the rubber motor stops on the bottom of the fan before installing the blades or testing the motor.

>(9505.! To reduce the risk of re or electric shock, do not use this fan with any solid-state speed control device.

>(9505.! To reduce the risk of re, electric shock or personal injury, mount to outlet box marked “Acceptable for fan support of 35 lbs. (15.9 Kg) or less,” and use screws provided with the outlet box.

>(9505.! To avoid possible electrical shock, turn the electricity off at the main fuse box before wiring. If you feel you do not have enough electrical wiring knowledge or experience, contact a licensed electrician.

>(9505.! Electrical diagrams are for reference only. Optional use of any light kit shall be UL-listed and marked suitable for use with this fan.

>(9505.! To reduce the risk of re or electric shock, this fan should only be used with fan speed control part no. RH786NR, manufactured by Rhine Electronic Co.,LTD.

*(<;065! Changes or modications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

--Reorient or relocate the receiving antenna.

--Increase the separation between the equipment and receiver.

--Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

--Consult the dealer or an experienced radio/TV technician for help.

CAUTION:

Any changes or modications not expressly approved by the grantee of this device could void the user’s authority to operate the equipment. This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Page 3

Warranty

The supplier warrants the fan motor to be free from defects in workmanship and material present at time of shipment from the factory for a lifetime after the date of purchase by the original purchaser. The supplier also warrants that all other fan parts, excluding any glass or acrylic blades, to be free from defects in workmanship and material at the time of shipment from the factory for a period of two years after the date of purchase by the original purchaser. We agree to correct such defects without charge or at our option replace with a comparable or superior model if the product is returned. To obtain warranty service, you must present a copy of the receipt as proof of purchase. All costs of removing and reinstalling the product are your responsibility. Damage to any part, such as by accident, misuse, improper installation, or by afxing any accessories, is not covered by this warranty. Because of varying climatic conditions this warranty does not cover any changes in brass nish, including rusting, pitting, corroding, tarnishing, or peeling. Brass nishes of this type give their longest useful life when protected from varying weather conditions. A certain amount of “wobble” is normal and should not be considered a defect. Servicing performed by unauthorized persons shall render the warranty invalid. There is no other express warranty. Hampton Bay hereby disclaims any and all warranties, including but not limited to those of merchantability and tness for a particular purpose to the extent permitted by law. The duration of any implied warranty which cannot be disclaimed is limited to the time period as specied in the express warranty. Some states do not allow a limitation on how long an implied warranty lasts, so the above limitation may not apply to you. The retailer shall not be liable for incidental, consequential, or special damages arising out of or in connection with product use or performance except as may otherwise be accorded by law. Some states do not allow the exclusion of incidental or consequential damages, so the above exclusion or limitation may not apply to you. This warranty gives specic legal rights, and you may also have other rights which vary from state to state. This warranty supersedes all prior warranties. Shipping costs for any return of product as part of a claim on the warranty must be paid by the customer.

Contact the Customer Service Team at 1-800-986-3460 or visit www.HomeDepot.com/homedecorators.

Pre-Installation

SPECIFICATIONS

Size Speed Volts

2 2 1914 957

3 3 2690 897

4 4 3446 862

60 in.

5 6 4034 672

6 10 4687 469

7 15 5254 350

8 20 6102 305

9 29 6973 240

56;,! These are approximate measures. They do not

include the Amps and Wattage used by the light kit.

120

Fan Power

Consumption

(without lights)

WATT

1 1252 1252

Airow

CFM

Airow Efciency

(Higher is Better)

CFM/WATT

Net

Weight

27.78 lbs

(12.6 kgs)

Gross

Weight

31.75 lbs

(14.40 kgs)

Cubic Feet

2.26 cu. ft.

Please contact 1-800-986-3460 for further assistance.

HOMEDEPOT.COM/HOMEDECORATORS

Page 4

Pre-Installation (continued)

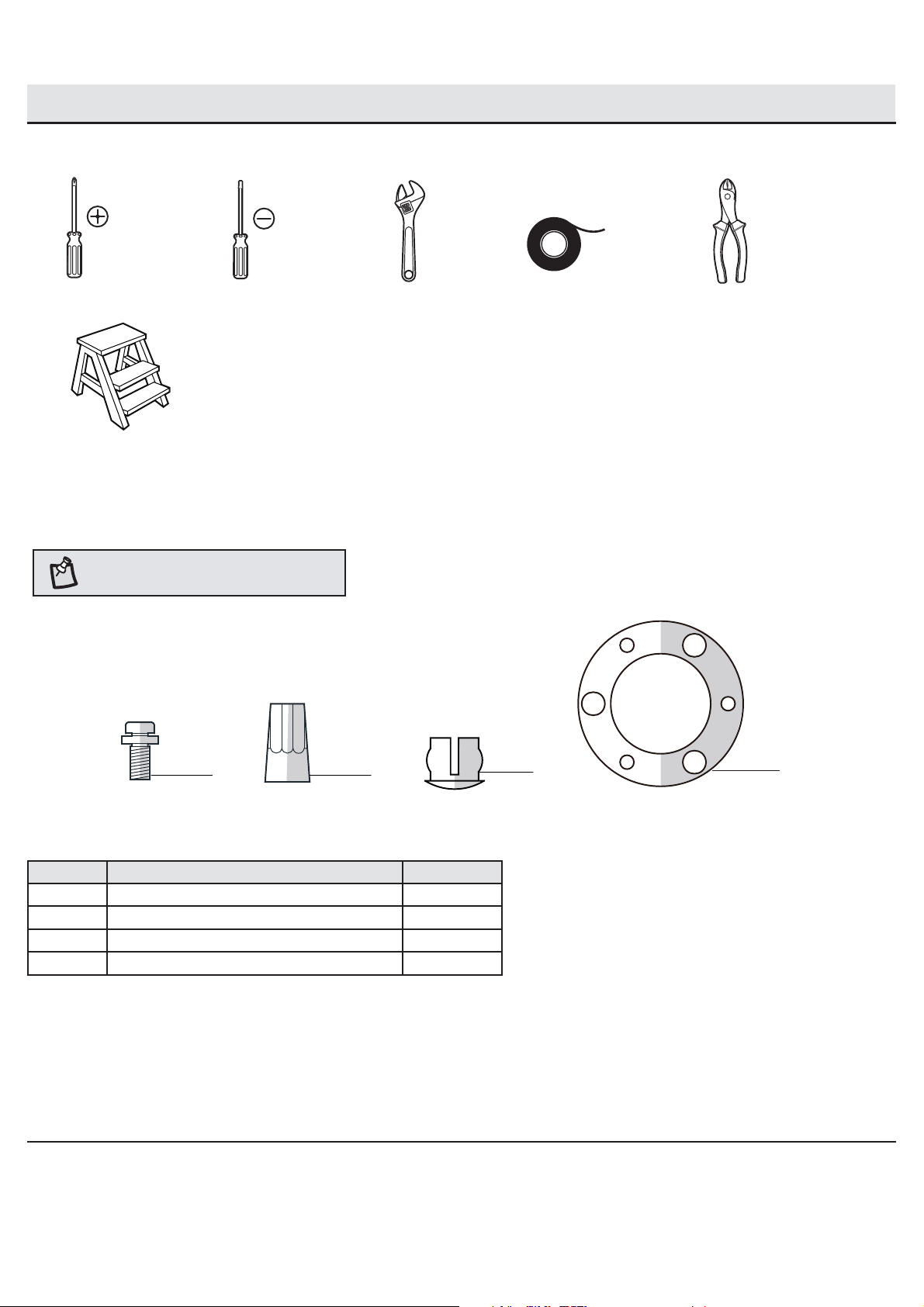

TOOLS REQUIRED

Phillips screwdriver

Step ladder

HARDWARE INCLUDED

56;,!Hardware not shown to actual size.

Flat blade screwdriver

Adjustable wrench

Electrical tape

Wire cutter / stripper

Part Description Quantity

AA Extra blade bracket screw 1

BB Plastic wire connector 3

CC Plastic plug (for light without light kit) 1

DD Rubber gasket 1

Page 5

Pre-Installation (continued)

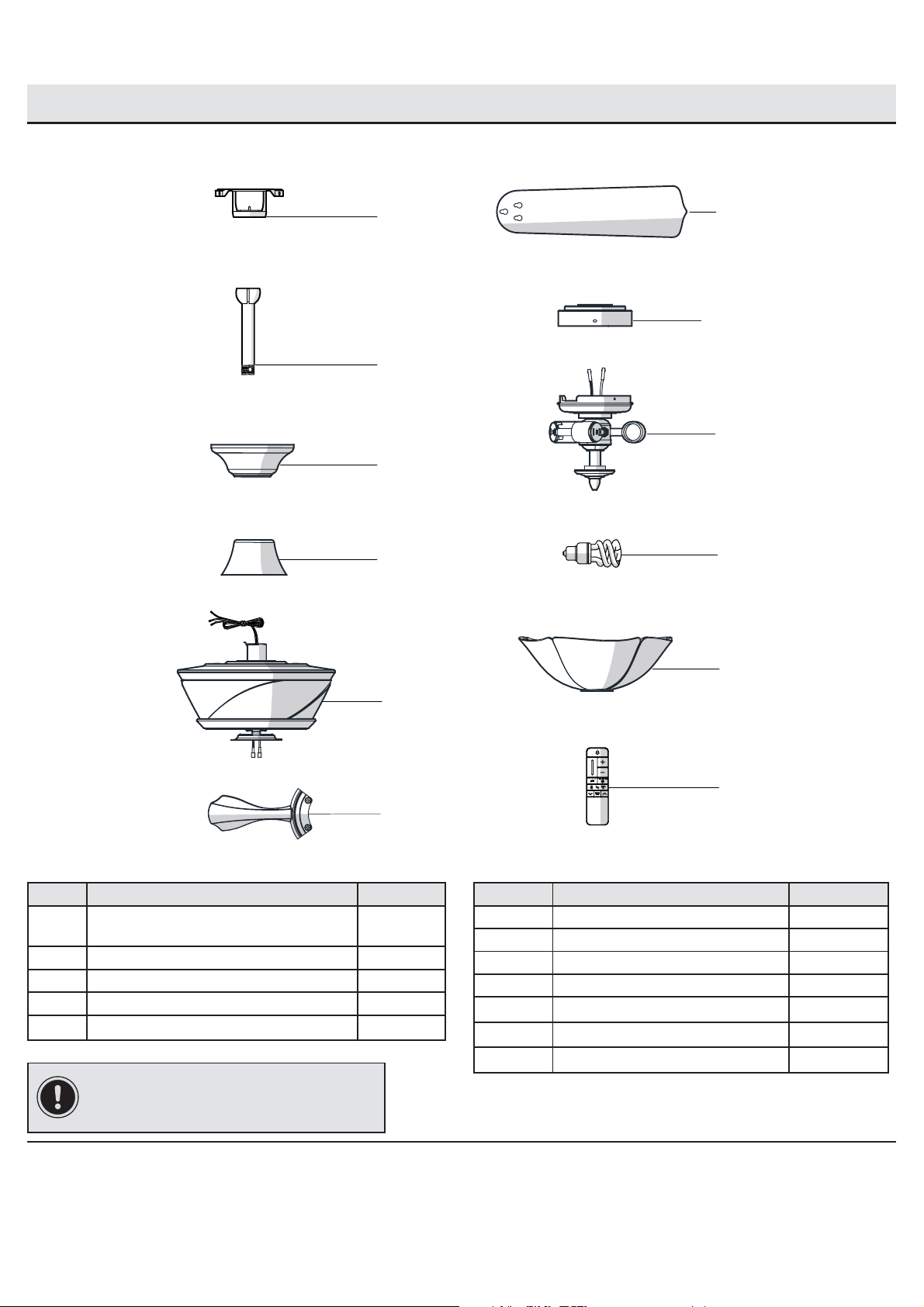

PACKAGE CONTENTS

Part Description Quantity

A Slide-on mounting bracket

(inside canopy)

B Ball/downrod assembly 1

C Canopy with canopy ring attached 1

D Decorative motor collar cover 1

E Fan-motor assembly 1

04769;(5;! This product and/or components are

governed by one or more of the following U.S. Patents: 5,947,436; 5,988,580; 6,010,110; 6,046,416, 6,210,117 and other patents pending.

Part Description Quantity

F Blade bracket 5

G Blade 5

H Switch cup 1

I Light kit tter assembly 1

J CFL bulbs (14-Watt, maximum) 3

K Glass bowl 1

L Transmitter (battery included) 1

HOMEDEPOT.COM/HOMEDECORATORS

Please contact 1-800-986-3460 for further assistance.

Page 6

Installation

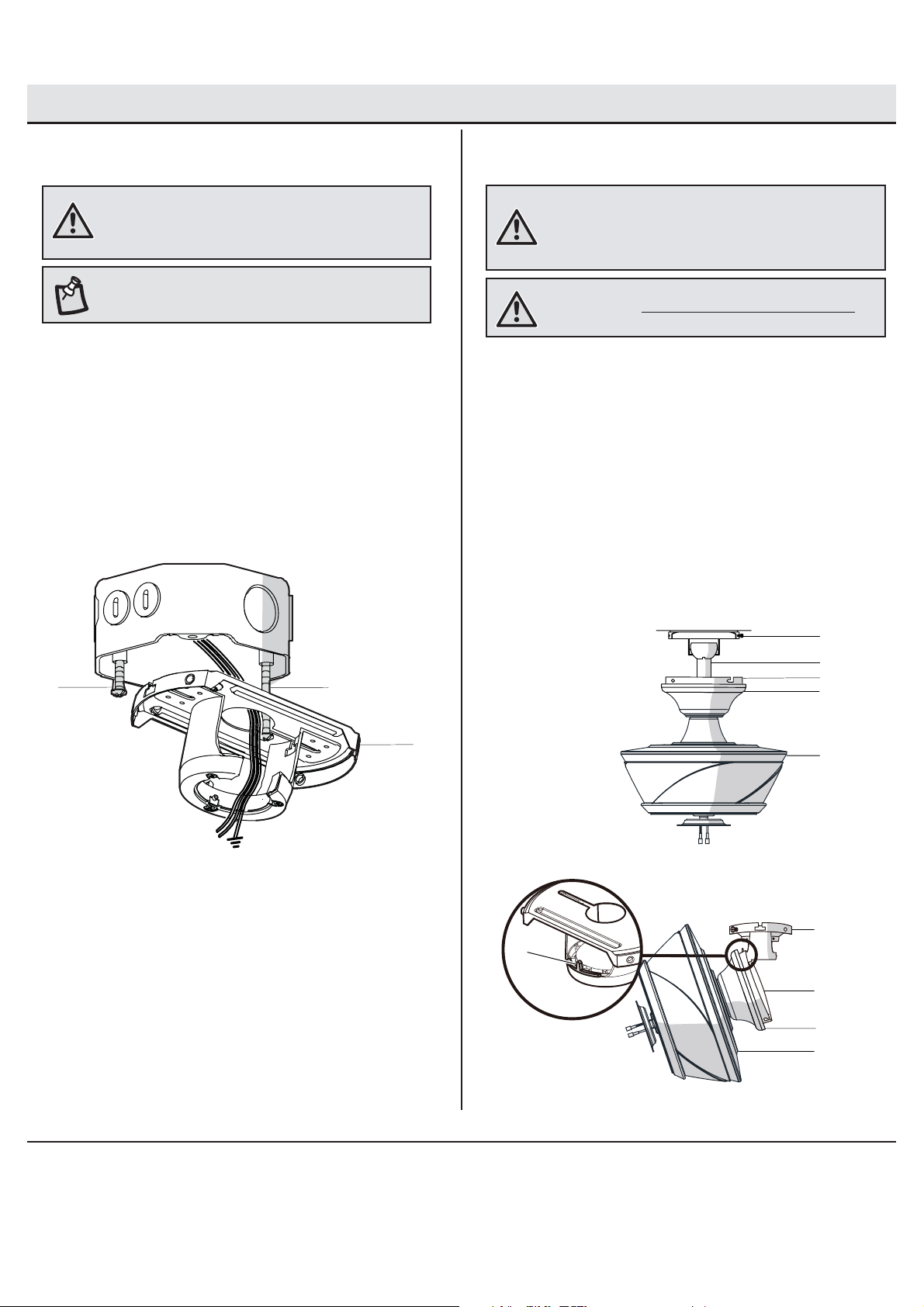

MOUNTING OPTIONS

>(9505.! To reduce the risk of re, electric shock or personal injury, mount to an outlet box marked “Acceptable for fan support of 35 lbs. (15.9 Kg) or less,” and use the screws provided with the outlet box. An outlet box commonly used for the support of lighting xtures may not be acceptable for fan support and may need to be replaced. If in doubt, consult a qualied electrician.

If your ceiling fan does not have an existing UL-listed mounting box, then install one using the following instructions:

Ƒ Disconnect the power by removing the fuses or turning off

the circuit breakers.

Ƒ Secure the outlet box directly to the building structure. Use

the appropriate fasteners and materials. The outlet box and its bracing must be able to fully support the weight of the moving fan (at least 35 lbs.). Do not use a plastic outlet box.

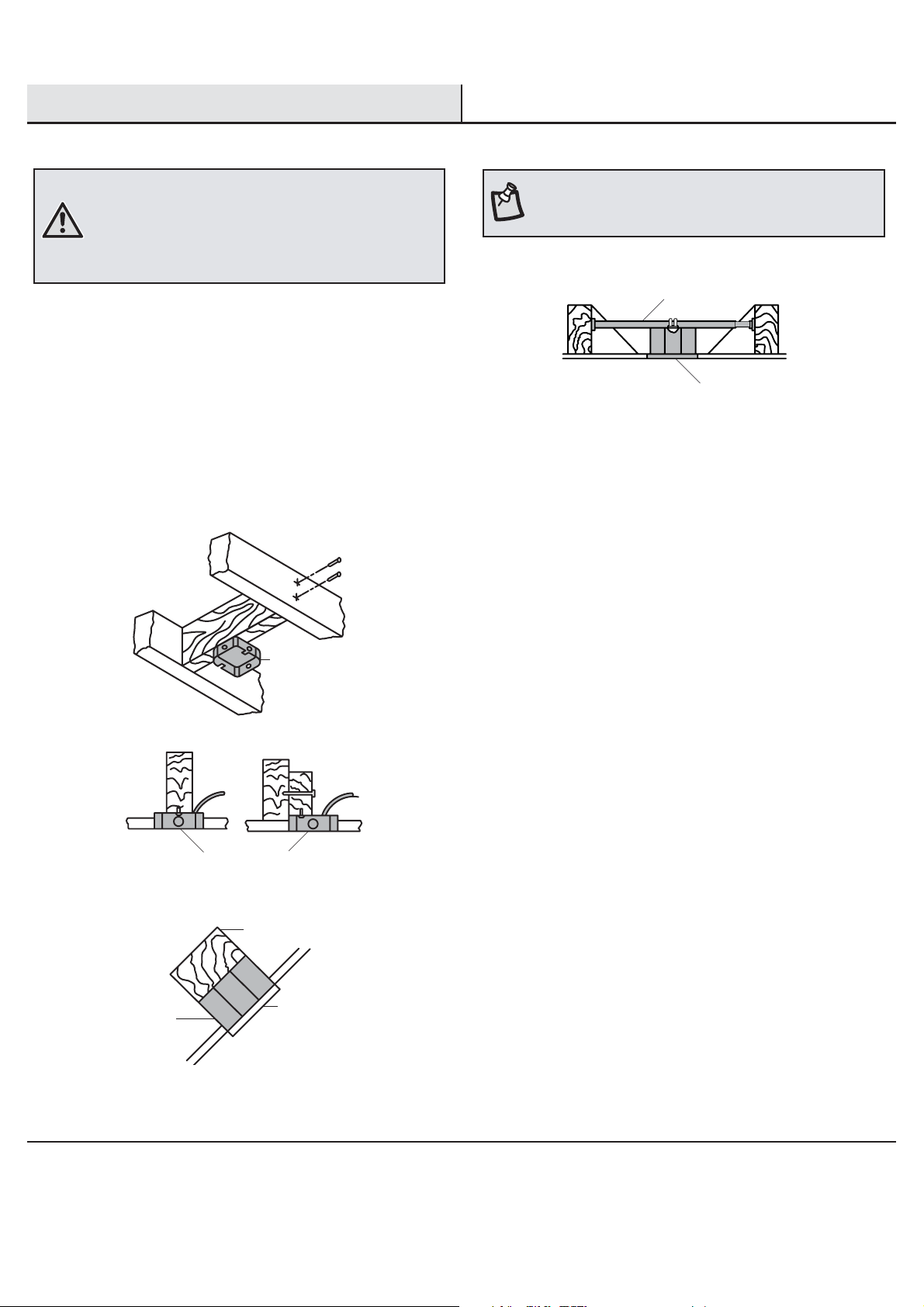

The illustrations below show three different ways to mount the outlet box.

56;,! You may need a longer downrod to maintain proper

blade clearance when installing on a steep, sloped ceiling. The maximum angle allowable is 30° away from horizontal.

Hanger Bar

Outlet Box

If the canopy touches the downrod, then remove the decorative canopy bottom cover and turn the canopy 180° before attaching the canopy to the mounting plate.

To hang your fan where there is an existing xture but no ceiling joist, you may need an installation hanger bar as shown above (available at any Home Depot store).

Recessed Outlet Box

Outlet Box

Provide Strong Support

Ceiling Mounting Plate

Page 7

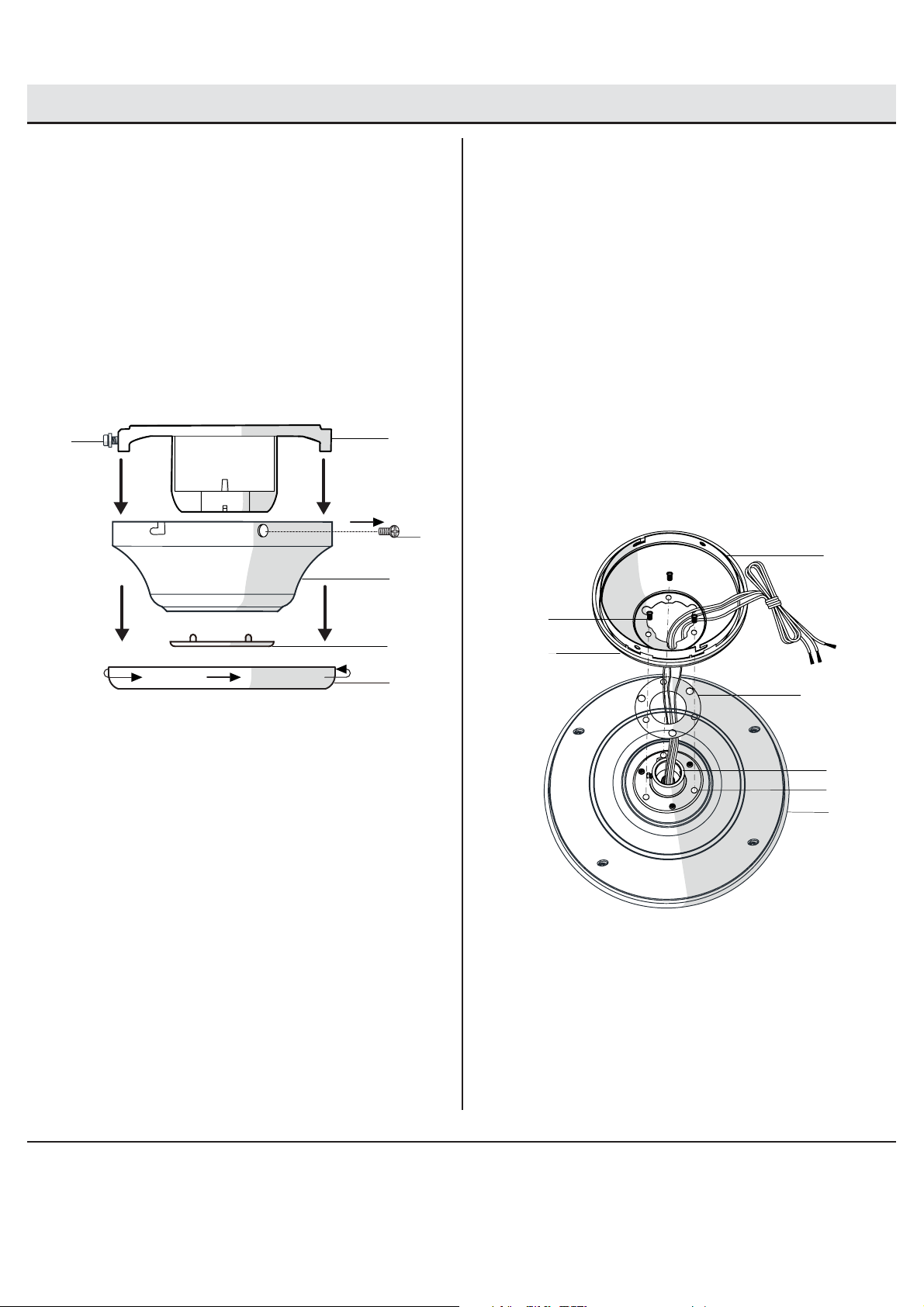

Assembly - Standard Ceiling Mount

Preparing for mounting

Ƒ Remove the canopy ring (GG) from the canopy (C) by turning the

ring counter-clockwise until it unlocks.

Ƒ Remove the mounting bracket (A) from the canopy (C) by

loosening the two canopy screws (EE) located in the “L shaped” slots.

Ƒ Remove and save the two canopy screws (FF) in the round

holes. This will enable you to remove the mounting bracket (A).

Routing the wires

Ƒ Route the wires exiting the top of the fan motor

assembly (E) through the center of the canopy ring (GG). Make sure the slots on the canopy ring (GG) are on top.

Ƒ Insert the ball/downrod (B) through the canopy (C) and

slide the decorative motor collar cover (D) onto the end of the ball/downrod (B). Make sure the slots on the canopy (C) are on top.

Ƒ Route the wires exiting the top of the fan motor

assembly (E) through the downrod (B) as shown.

Assembling the fan

*(<;065! To ensure wobble-free operation and to avoid damage to the fan, the downrod (B) and the setscrew (HH) must be completely tightened

56;,! This fan is equipped with a safety tab (JJ). Should

the setscrew (HH) ever become loose while the fan is running in reverse, the safety tab (JJ) will engage and stop the fan from falling.

Ƒ Loosen, but do not remove, the setscrew (HH) on the motor

collar (II) on top of the fan motor assembly (E) by turning it counterclockwise.

Ƒ Install the downrod (B) by inserting it into the motor collar (II),

and turning it clockwise until it is tight.

Ƒ Re-tighten the setscrew (HH) on the motor collar (II) on top of

the fan motor assembly (E), by turning it clockwise.

II JJ

Please contact 1-800-986-3460 for further assistance.

HOMEDEPOT.COM/HOMEDECORATORS

Page 8

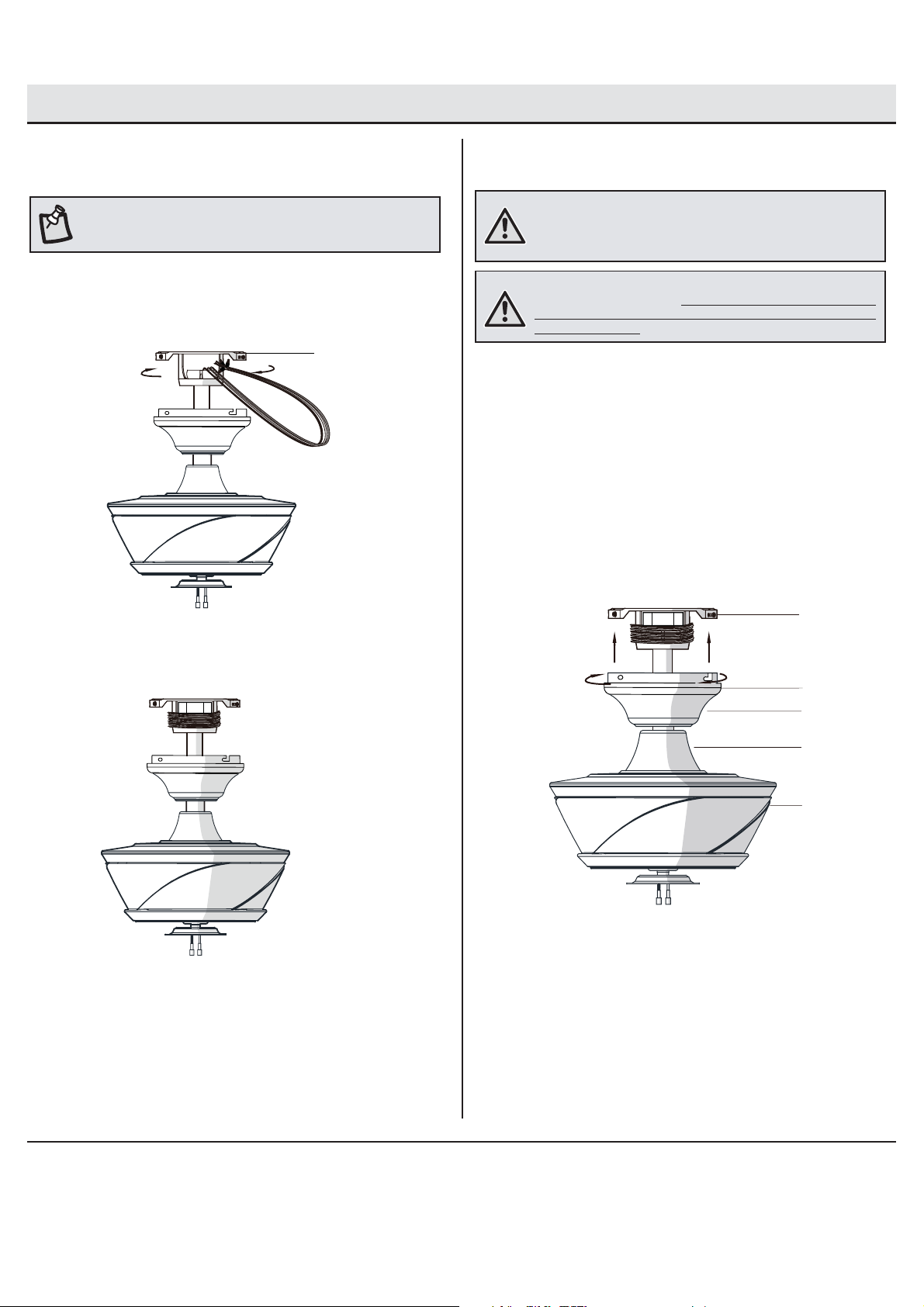

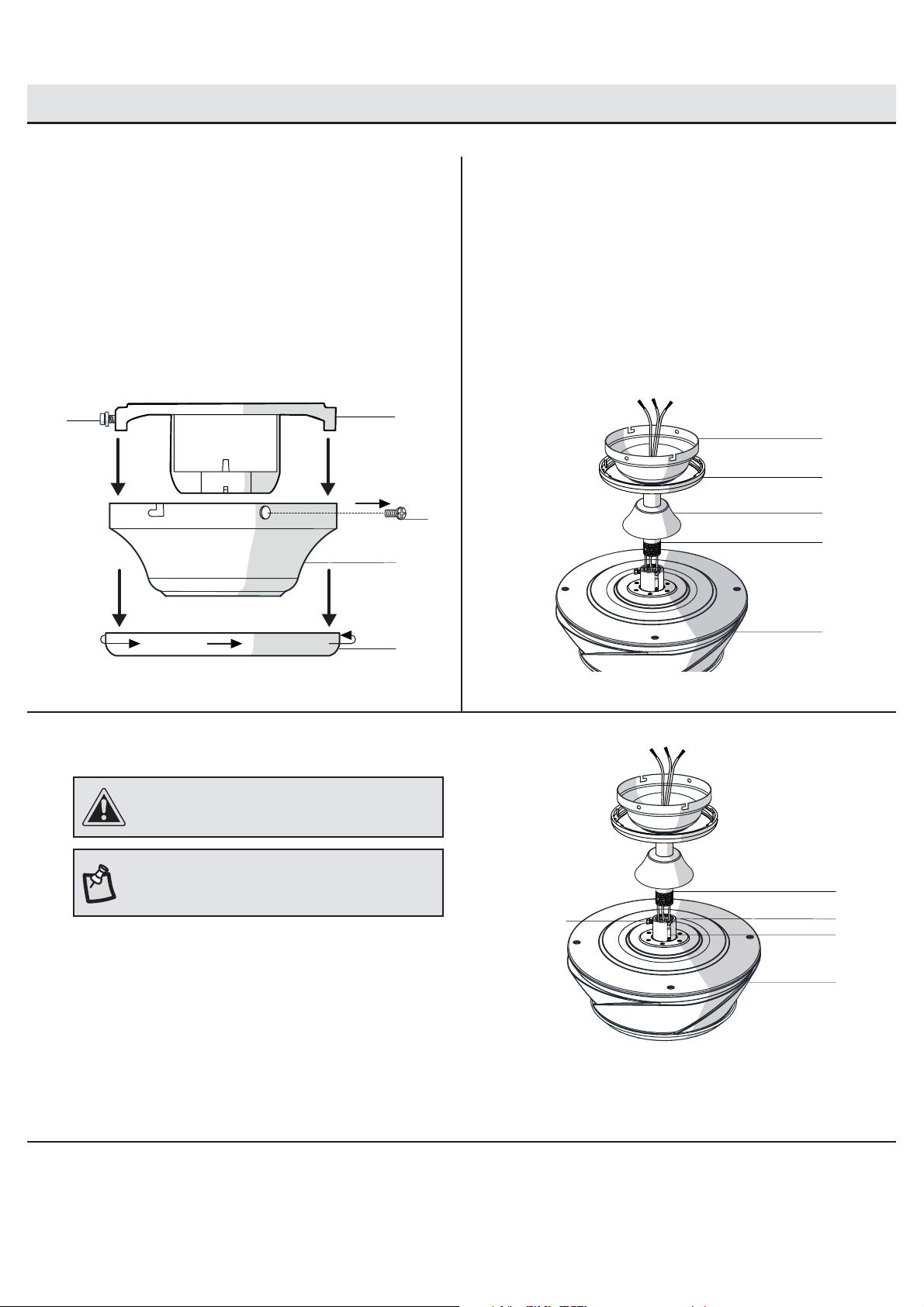

Assembly - Close-To-Ceiling Mount

Routing the wiresPreparing for mounting

Ƒ Remove canopy ring (GG) from the canopy (C) by turning the

ring counter-clockwise until it unlocks.

Ƒ Remove the mounting bracket (A) from the canopy (C) by

loosening the two canopy screws (EE) located in the “L shaped” slots

Ƒ Remove and save the two canopy screws (FF) in the round

holes. This will enable you to remove the mounting bracket (A).

Ƒ Remove the decorative canopy bottom cover (KK) from the

canopy (C) by pressing the three studs located inside the bottom of the canopy.

Ƒ Remove three of the six screws and lock washers (PP)

(every other one) securing the motor collar to the top of the fan-motor assembly (E).

Ƒ Route the wires exiting the top of the fan-motor assembly

(E) through the rubber gasket (DD) aligning the holes in the rubber gasket (DD) with the three screw holes in the fanmotor assembly (E).

Ƒ Route the wires exiting the top of the fan-motor assembly

(E) through the canopy ring (GG), and the canopy (C) (make sure the slot openings for the canopy ring and canopy are on top. Place the canopy (C) over the collar (II) at the top of the motor (E).

Ƒ Align the mounting holes in the canopy (C) with the screw

holes in the motor (E) and fasten using the three screws and lock washers (PP) (removed previously). Tighten the mounting screws securely.

II PP

Page 9

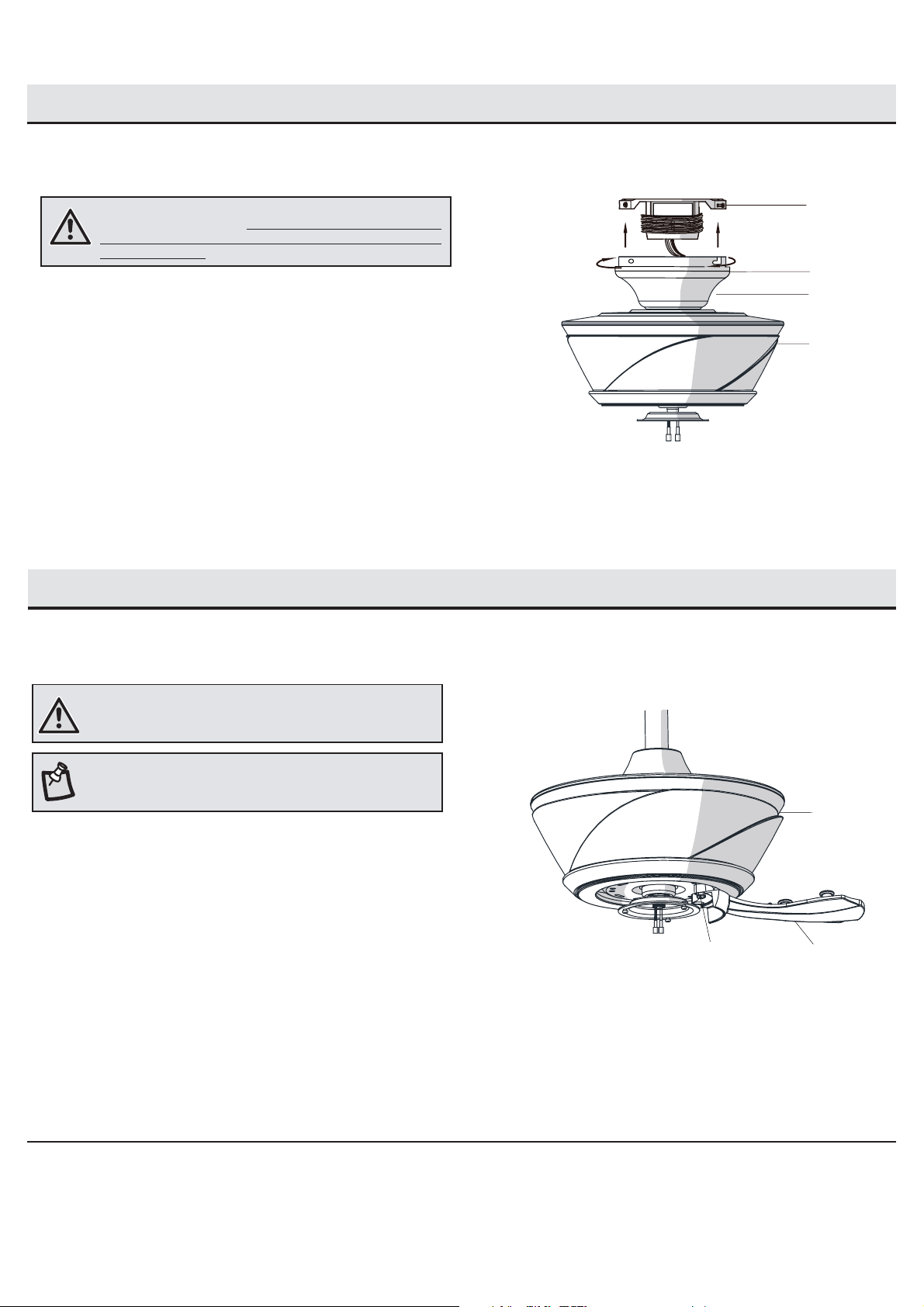

Assembly - Hanging the Fan

Attaching the mounting bracket to

the outlet box

56;,! The mounting bracket (A) is designed to slide into

place on an outlet box with the outlet box screws (1) installed.

Hanging the fan

>(9505.! The hook (XX) is only to balance the fan while making the electrical connections. Failure to hang as shown may result in the hook (XX) breaking, causing the fan to fall. The hook must pass from the inside to the outside of the canopy.

>(9505.! When hanging the fan on the hook (XX) it is critical that you use one of the non-slotted (round) holes in the canopy (C).

Ƒ Loosen the two mounting screws (1) in the outlet box. Ƒ Pass the 120-Volt supply wires through the center hole in the

mounting bracket (A).

Ƒ Slide the mounting bracket (A) on to the mounting screws (1)

and center the mounting bracket (A) in relation to the outlet box. If necessary, use leveling washers (not included) between the slide-on mounting bracket (A) and the outlet box. The at side of the slide-on mounting bracket (A) should face toward the outlet box, as shown.

Ƒ Securely tighten the two mounting screws (1).

Ƒ Carefully lift the fan-motor assembly (E) up to the slide-on

mounting bracket (A).

Ƒ Insert the ball portion of the ball/downrod assembly into the

socket of the slide-on mounting bracket.

Ƒ Turn the ball/downrod assembly clockwise until it is seated

with the tab of the slide-on mounting bracket aligned with the slot in the ball.

Ƒ If using close-to-ceiling mounting, hang the fan on the hook

provided by utilizing one of the holes at the outer rim of the ceiling canopy (C).

Standard mount

Close to ceiling mount

C GG

Please contact 1-800-986-3460 for further assistance.

HOMEDEPOT.COM/HOMEDECORATORS

Page 10

Assembly - Hanging the Fan (continued)

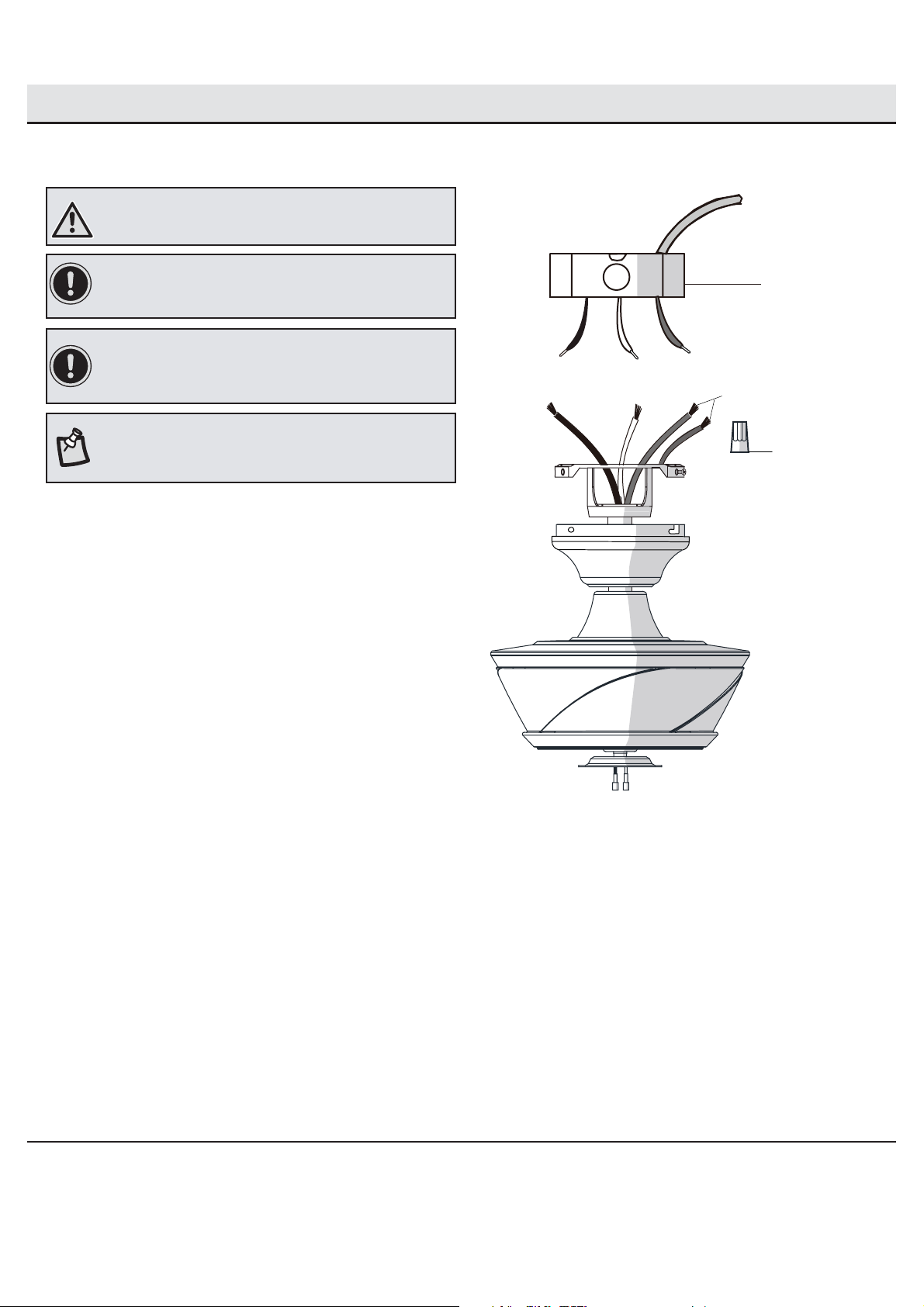

Making the electrical connection

>(9505.! Remove the rubber motor stops on the bottom of the fan before installing the blades or testing the motor.

04769;(5;! Use the wire connecting nuts (BB) supplied with your

fan. Secure the connectors with electrical tape and ensure there are no loose strands or connections.

04769;(5;! If after this step, you decide to check that the

electrical connections have been successful, it is critical to attach the light kit using the quick connector prior to testing. The fan will not operate unless the light kit is connected to the fan.

56;,! The fan comes with 78 in. lead wires for use with an

extended ball/downrod assembly. If using the 6 in. ball/downrod assembly (B) provided, you can cut the lead wires to your desired length (no shorter than 12 in.).

Ƒ The fan comes with 78 in. lead wires for use with an extended

ball/downrod assembly. If using the 6 in. ball/downrod assembly (B) provided, you can cut the lead wires to your desired length (no shorter than 12 in.) This will make extra room in the canopy (C), if you do not wish to cut the wires, you will need to neatly wrap them.

Ƒ Connect the fan motor green wires to the household green or

bare wire using a wire connecting nut (BB).

Ƒ Connect the fan motor white wire to the household white wire

using a wire connecting nut (BB).

Ƒ Connect the fan motor black wire to the household black wire

using a wire connecting nut (BB).

Ƒ Secure each wire connecting nut using electrical tape. Ƒ Turn the wire connecting nut (BB) upward and push the wiring

into the outlet box (LL).

Outlet box in the ceiling (LL)

Green or bare wire

Black White

Black White Green(2)

Page 11

Assembly - Hanging the Fan (continued)

Wrapping the extra wire

56;,! Follow this step ONLY if you did not cut the extra length off

from the wires coming from the ceiling fan.

Ƒ Gently wrap the excess wire around the mounting bracket (A). Ƒ Secure the wire with electrical tape.

Mounting the fan-motor assembly

(standard mount)

>(9505.! When using the standard ball/downrod mounting, the tab in the ring at the bottom of the mounting bracket must rest in the groove of the hanger ball. Failure to properly seat the tab in the groove could cause damage to the wiring.

>(9505.! The locking slots of ceiling canopy are provided only as an aid to mounting. Do not leave the fan assembly unattended until all four canopy screws are engaged and rmly tightened.

Ƒ Align the locking slots of the ceiling canopy (C) with the two

screws in the mounting bracket (A). Push up to engage the slots and turn clockwise to lock in place.

Ƒ Firmly tighten the two mounting screws. Ƒ Install the two mounting screws (saved from Assembly Step 1

“Preparing for mounting”) into the holes in the canopy (C) and tighten rmly.

Ƒ Install the decorative canopy ring (GG) by aligning the ring’s

slots with the screws in the canopy (C). Rotate the ring clockwise to lock in place.

HOMEDEPOT.COM/HOMEDECORATORS

Please contact 1-800-986-3460 for further assistance.

Page 12

Assembly - Hanging the Fan (continued)

Mounting the fan-motor assembly

(close-to-ceiling mount)

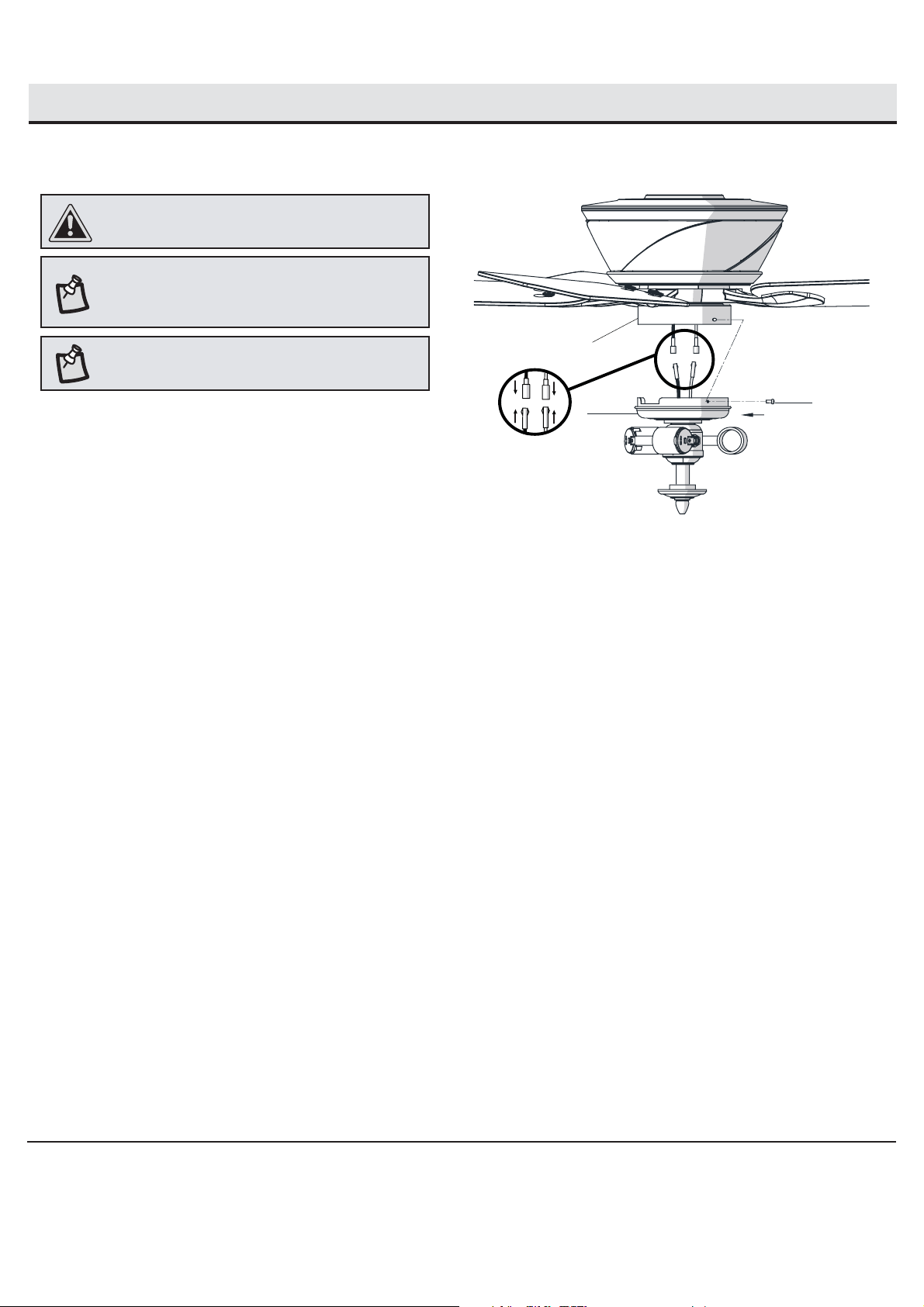

>(9505.! The locking slots of ceiling canopy are provided only as an aid to mounting. Do not leave the fan assembly unattended until all four canopy screws are engaged and rmly tightened.

Ƒ Carefully unhook the fan from the mounting bracket (A) and

align the locking slots of the ceiling canopy (C) with the two screws in the mounting bracket (A). Push up to engage the slots and turn clockwise to lock in place. Immediately tighten the two mounting screws rmly.

Ƒ Install the two mounting screws (saved from Assembly Step 1

“Preparing for mounting” into the holes in the canopy (C) and tighten rmly.

Ƒ Install the decorative canopy ring (GG) by aligning the ring’s

slots with the screws in the canopy (C). Rotate the ring clockwise to lock in place.

Ƒ You may now proceed to attaching the fan blades.

Assembly - Attaching the Fan Blades

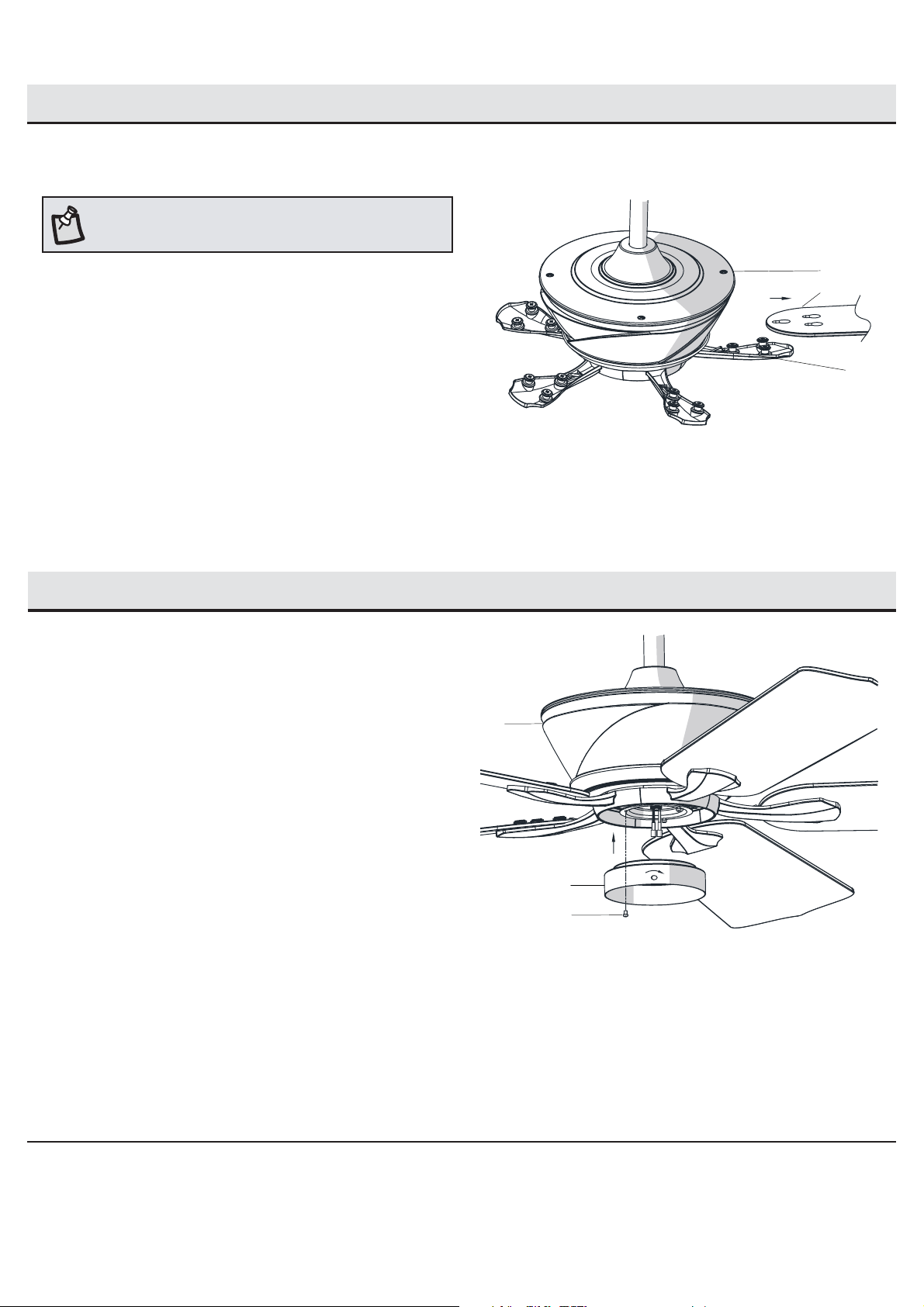

Attaching the blade brackets to

the motor

>(9505.! Remove the rubber motor stops on the bottom of the fan before installing the blades or testing the motor.

56;,! Your fan features revolutionary advancements for quick and

easy blade installation, including an alignment post and captive blade bracket screws.

Ƒ Please note the captive blade bracket screws, are pre-attached

into the blade bracket (F).

Ƒ Fasten the blade bracket (F) to the motor (E) by inserting the

alignment post into the slot on the bottom of the fan-motor assembly (E) and tightening the motor screws (SS).

Ƒ Repeat for the remaining four blade brackets (F).

Page 13

Assembly - Attaching the Fan Blades (continued)

Attaching the blades

56;,! Your fan blades are reversible. Select the blade side nish

which best accentuates your decor.

Ƒ Mount the fan blades (G) to the blade bracket (F) by aligning

the three key-slot holes in the blade (G) with the three posts on the top of the blade brackets (F).

Ƒ Hold the blade (G) with both hands close to the blade bracket

(F) and press the blade (G) down rmly. Ensure the key-slot holes are properly seated on the blade arm posts.

Ƒ While still holding the blade (G) down with both hands, rmly

slide the blade (G) away from the fan-motor assembly (E) until the blade (G) engages in the locking mechanism. Make sure the steel locking mechanism at the rear of the blade bracket (H) springs upward and snaps into place against the edge of the blade (G) indicating a secure connection.

Ƒ Visually inspect the top of the blade bracket (F) to ensure the

locking mechanism is securely in place.

Ƒ Repeat for the remaining blades (G).

Assembly - Installing the Switch Cup

Installing the switch cup

Ƒ Remove one screw (TT) from the black bracket below the fan

motor assembly (E) and loosen, but do not remove the other two screws.

Ƒ Push the switch cup (H) up to the fan motor assembly (E) so

the two loosened screw heads t into the keyhole slots. Turn the switch cup (H) clockwise to secure.

Ƒ Re-install the screw (TT) that was removed in step 1. Ƒ Make sure all the screws are rmly tightened.

HOMEDEPOT.COM/HOMEDECORATORS

Please contact 1-800-986-3460 for further assistance.

Page 14

Assembly - Attaching the Lights

Attaching the light kit tter assembly

*(<;065! To reduce the risk of electric shock, disconnect the electrical supply circuit to the fan before installing the light xture.

56;,! Notice the location of the fan’s slide switch. This is the

switch used to change the fan’s directional rotation. For more information on the operation of this switch, see Operating Your Fan on page 16.

56;,! This light kit cannot be transferred to another fan.

Ƒ Remove the three screws (OO) on the switch cup cover of

the light kit tter assembly (I).

Ƒ Connect the wires from the light kit tter assembly (I) to

the wires from the switch cup by connecting the molded adaptor plugs together (blue to black, white to white). Carefully tuck all wires and splices into the switch cup.

Ƒ Align the three holes in the switch cup cover of the light kit

tter assembly (I) with the three holes in the switch cup.

Ƒ Re-install the three screws (OO) that were removed in rst

step to secure the light kit tter assembly (I).

Page 15

Assembly - Attaching the Lights (continued)

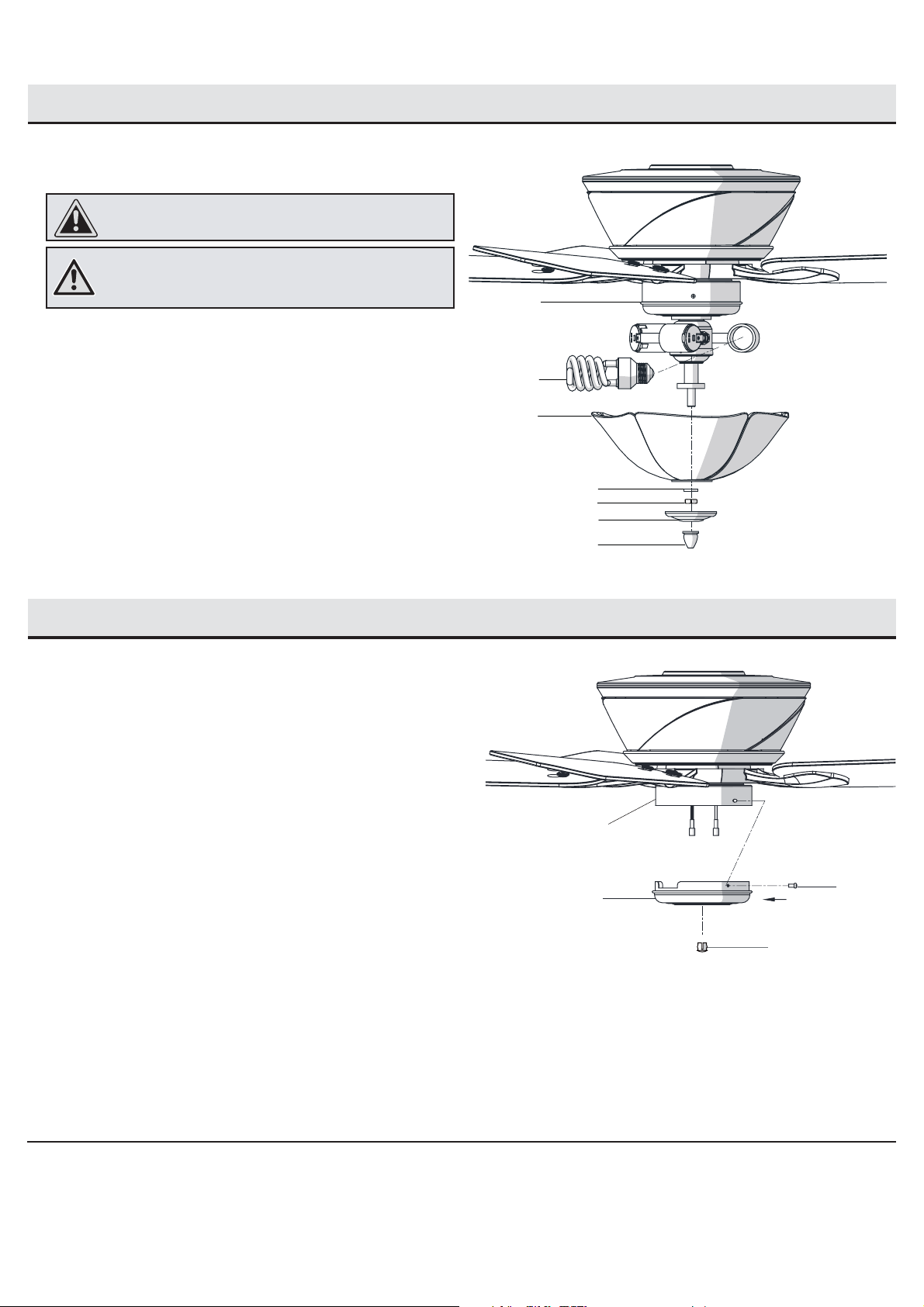

Installing the bulbs and attaching

the glass bowl

*(<;065! Do not over tighten the hex nut, overtightening the hex nut may cause the glass to break.

>(9505.! To prevent breaking of the glass and to avoid personal injury, hand tighten all parts in order, DO NOT use any tools to tighten nut or nial.

Ƒ Remove the nial nut (P), bottom cover (O), hex nut (N), and

rubber washer (M) from the threaded nipple of the light kit tter assembly (I).

Ƒ With power off, install the three CFL Light bulb, (14-Watt

maximum included) (J) by screwing into the light bulb sockets.

Ƒ Position the glass bowl (K) over the threaded nipple. Ƒ Re-install the rubber washer (M), hex nut (N), and bottom

cover (O) to the threaded nipple to secure the glass shade properly.

Ƒ Re-install and tighten the nial nut (P).

Assembly - Assembling the Fan Without the Light Kit

Assembling the fan without the

light kit

Ƒ Remove the three light kit mounting screws (PP) on the side of

the light kit tter assembly (I).

Ƒ In order to use the fan without the light kit, remove the switch

cup cover (R) from the light kit tter assembly (I) by removing the center hex nut inside the switch cup cover (R), and then thread the switch cup cover off of the threaded nipple on the top of the light kit tter assembly (I).

Ƒ Press the plastic plug (CC) (provided) into the center hole of

the switch cup (I).

Ƒ Position the switch cup cover (R) onto the switch cup and

reinstall the light kit mounting screws (PP).

HOMEDEPOT.COM/HOMEDECORATORS

Please contact 1-800-986-3460 for further assistance.

Page 16

Operating Your Fan and Remote Control

Setting the code on the transmitter

56;,! The battery will weaken with age and should be replaced

before leaking takes place as this will damage the remote control. Dispose of used battery properly and keep the battery out of the reach of children.

56;,! The switch marked ON/DIM controls the dimming function of

the lights. If using non-dimmable bulbs, use a ballpoint pen or small screwdriver to set the switch to ON to disable the dimming function. If using dimmable bulbs, set the switch to DIM to enable the dimming function.

56;,! This fan includes non-dimming CFL bulbs. If you would like to

use dimming function, please install dimmable light bulbs (60-watt maximum incandescent bulbs)

Ƒ Remove the battery cover by pressing rmly on the arrow

and sliding the cover off.

Ƒ Install two 1.5V AAA batteries (included). Ƒ Replace the battery cover on the remote control.

Learning process

56;,! After the AC power is on, do not press any other button

on the remote control before pressing the “FAN ON/OFF” button. Doing so will cause the procedure to fail.

56;,! The remote control can learn multiple receivers. Make sure

no other receivers are operating during the learning process. Separate the fan power switches by approximately 2 meters.

The remote control must be paired with the fan’s receiver piror to use. To pair the remote and fan receiver, follow the steps below:

Ƒ Ensure the main power source for the fan is off prior to

beginning the pairing process.

Ƒ Turn the main power source for the fan on (wall switch and/or

breaker box).

Ƒ Within 30 seconds of turning the fan’s AC power ON, press and

hold the Once the receiver has detected the set frequency, the down light of your fan, if applicable, will blink twice. There is no indication if your fan is not equipped with a light.

button for 5 seconds to enter the learning function.

LED bar

Scale indicating

fan speed

Comfort Breeze

Warm weather

(Forward)

Decreases the

light level

(Dimmer)

Fan on/off

Increases fan speed

Decreases fan speed

Timer Cool weather

(Reverse)

Increases the

light level

(Dimmer)

Light on/off

Page 17

Operating Your Fan and Remote Control (continued)

1. Fan button. - Press and release the button to turn the fan on or off.

Ƒ Press and hold the button for 5 seconds to enter the learning function. Ƒ Fan on. The fan memory function will resume the speed set on the fan prior to the power being turned off. The LED bar will display

the current settings for 5 seconds after the button is released.

Note: If you are currently using Comfort BreezeTM mode, pressing the button will cancel Comfort BreezeTM mode and resume normal fan operation.

Ƒ Fan off. The fan memory function will store the current setting for the next time the fan is in use.

Note: You must turn the fan on prior to using the timer function.

2. Speed functions

+ button, increases the fan speed

Ƒ Pressing and releasing the + button one time will increase the speed of the fan. Each setting increase will cause the LED bar to

illuminate slightly more, until the fan has reached the maximum speed setting, at that time the LED bar will be fully illuminated.

Ƒ Pressing and holding the + button will increase the fan speed automatically through the speed settings and the increments will be

denoted on the LED bar. When the LED bar is fully illuminated, the fan has reached maximum speed setting.

Ƒ Pressing the + button while in Comfort Breeze

fan operation.

mode will automatically cancel the Comfort BreezeTM mode and resume normal

– button, decreases fan speed

Ƒ Pressing and releasing the - button one time will decrease the speed of the fan. Each setting decrease will cause the LED bar

to dim slightly more, until the fan has reached the minimum speed setting. At that time the LED bar will be approximately 25% illuminated.

Ƒ Pressing and holding the - button will decrease the fan speed automatically through the speed settings and the increments will be

denoted on the LED bar. When the LED bar is 25% illuminated, the fan has reached the minimum speed setting.

Ƒ Pressing the - button while in Comfort Breeze

fan operation.

3. Comfort Breeze

There are three Comfort BreezeTM settings. Pressing the button will activate the Comfort BreezeTM mode and LED bar will illuminate slowly from bottom to top to display the current setting.

mode will automatically cancel the Comfort BreezeTM mode and resume normal

Ƒ Setting 1: Alternates through speeds 1 – 3, the LED bar should ll approximately 33%. Ƒ Setting 2: Alternates through speeds 1 – 6, the LED bar should ll approximately 66%.

Ƒ Setting 3: Alternates through speeds 1 – 9, the LED bar should be fully illuminated.

Off Setting 1 Setting 2 Setting 3 Disable Comfort Breeze

HOMEDEPOT.COM/HOMEDECORATORS

Please contact 1-800-986-3460 for further assistance.

Page 18

Operating Your Fan and Remote Control (continued)

4. Timer

Ƒ Pressing the timer button will automatically turn fan and light (if light is on) off after 2, 4, or 8 hours. When you activate the timer mode,

the LED to the left of the time above the clock will illuminate.

Off 2H 4H 8H Disables timer

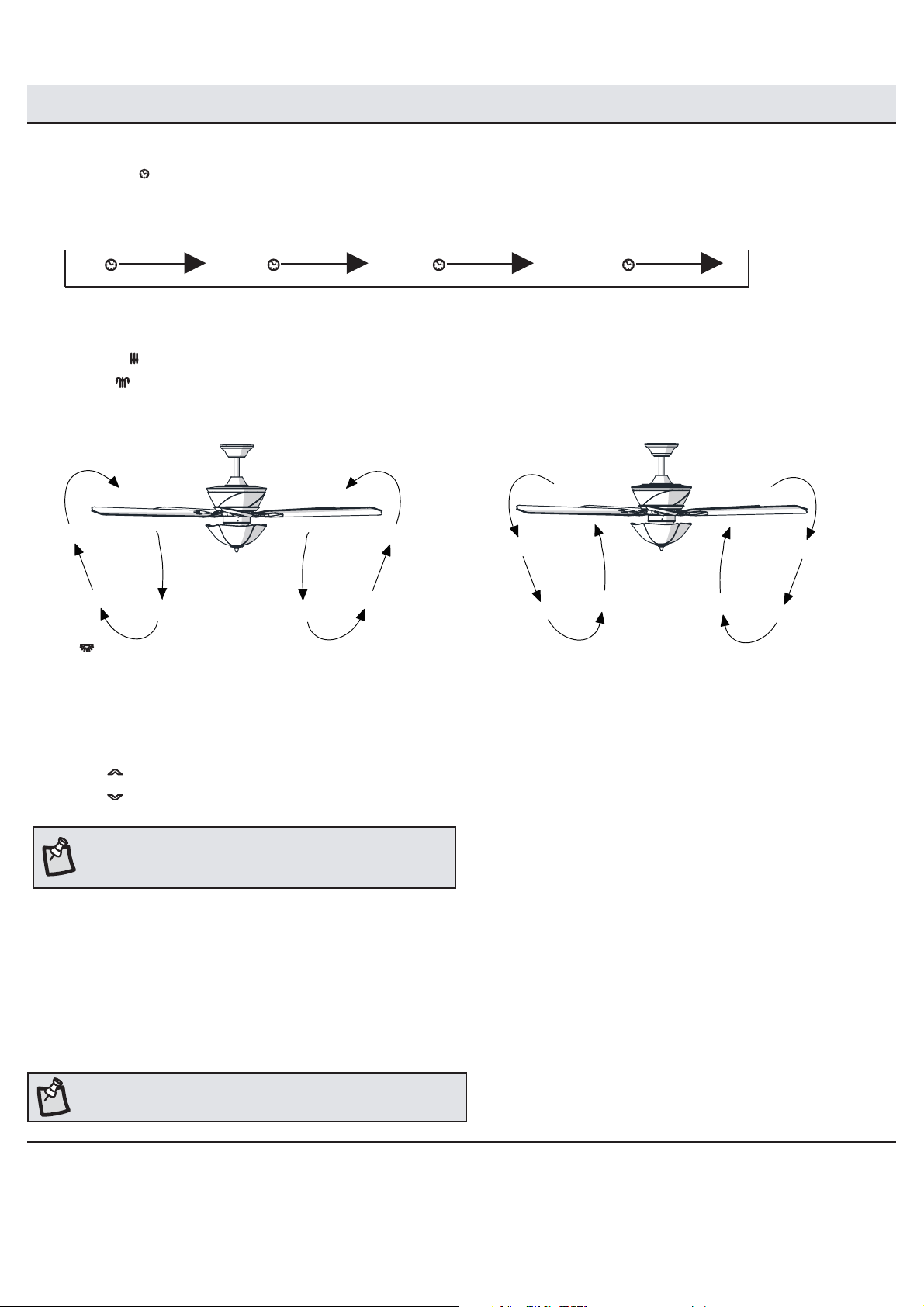

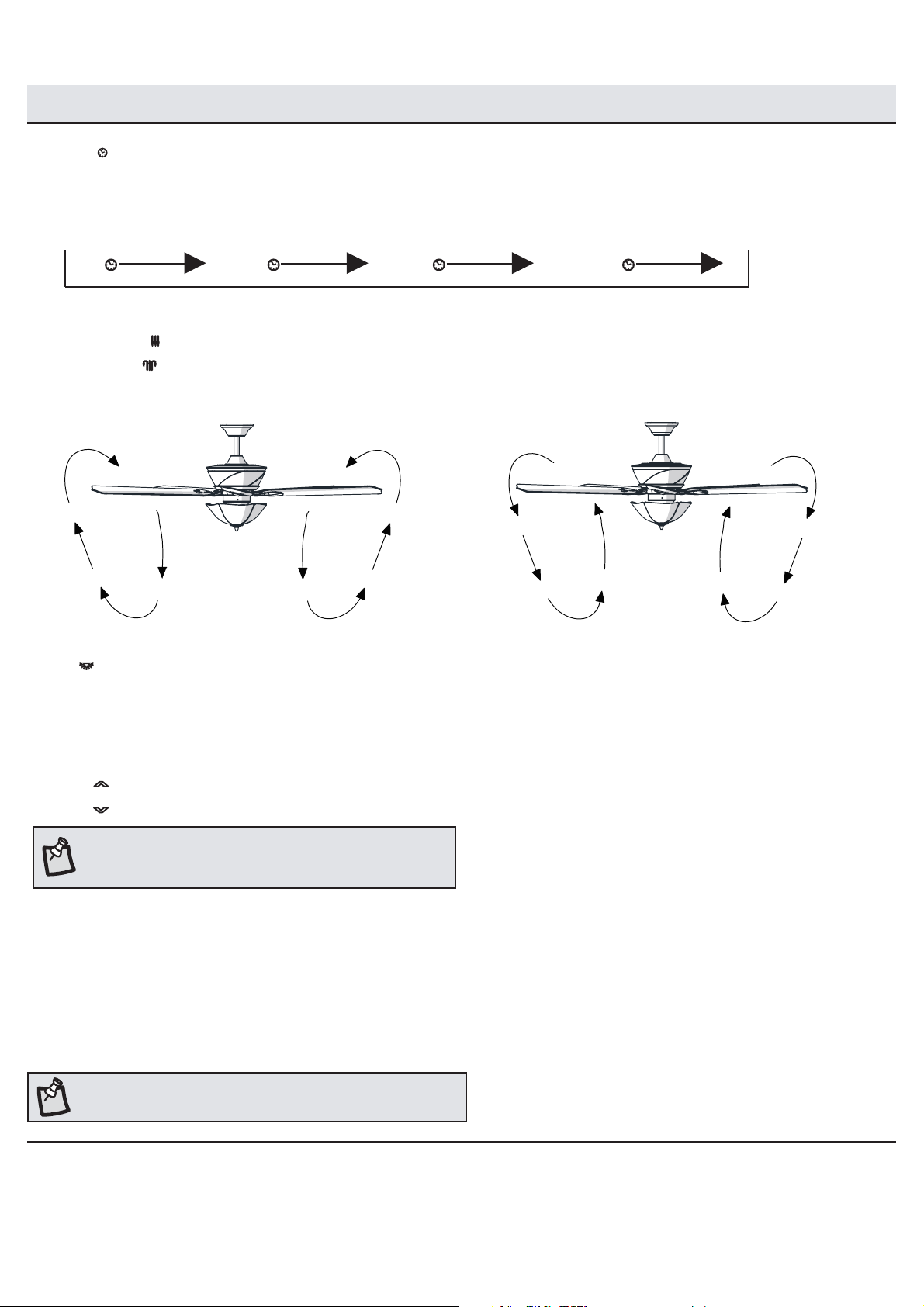

5. Fan reverse button (Must be pushed when the fan is in operation)

Ƒ Warm weather: LED bar will illuminate and the lights will ow from high to low.

Ƒ Cool weather: LED bar will illuminate and the lights will ow from low to high.

A. Warm weather

6. Light

B. Cool weather

Ƒ Press and release the light button to turn the light on or off.

Ƒ Light on: The fan memory function will resume the light setting (on or off and dim) on the fan prior to the power being turned off.

7. Dimmer.

Ƒ Press to increase the desired light level.

Ƒ Press to decrease the desired light level.

56;,! This fan includes non-dimming CFL bulbs. If you would like to

use dimming function, please install dimmable light bulbs (60-watt maximum incandescent bulbs)

A. Warm weather - (Forward) A downward airow creates a cooling effect.

This allows you to set your air conditioner on a higher setting without affecting your comfort.

B. Cool weather - (Reverse) An upward airow moves warm air off of the ceiling. This allows you to set your heating unit on a lower setting without affecting your comfort.

56;,! Do not wait for the fan to stop before pressing the reverse button.

The fan will not reverse direction if the fan is not moving.

Page 19

Care and Cleaning

WARNING: Make sure the power is off before cleaning your fan.

Ƒ Because of the fan’s natural movement, some connections may become loose. Check the support connections, brackets, and blade

attachments twice a year. Make sure they are secure. It is not necessary to remove the fan from the ceiling.

Ƒ Clean your fan periodically to help maintain its new appearance over the years. Do not use water when cleaning, as this could damage

the motor, or the wood, or possibly cause an electrical shock. Use only a soft brush or lint-free cloth to avoid scratching the nish. The plating is sealed with a lacquer to minimize discoloration or tarnishing.

Ƒ You can apply a light coat of furniture polish to the wood for additional protection and enhanced beauty. Cover small scratches with a

light application of shoe polish.

Ƒ You do not need to oil your fan. The motor has permanently lubricated sealed ball bearings.

Troubleshooting

Problem Solution

The fan will not start. Ƒ Check the main and branch circuit fuses or breakers.

Ƒ Check that the light kit plug is connected to the motor plug. Ƒ Check the line wire connections to the fan and switch wire connections in the switch housing. Ƒ Check the battery in the remote control to make sure the protective wrap has been removed and it is oriented

properly.

Ƒ Ensure you are in the normal range of 10-20 ft. Ƒ Ensure the dip switch settings are the same on the remote control and receiver. Ƒ Remember to turn off the power supply before checking the dip switches settings.

The fan is noisy. Ƒ Ensure all motor housing screws are snug.

Ƒ Ensure the screws that attach the fan blade bracket to the motor hub are tight. Ƒ Ensure the wire nut connections are not rattling against each other or the interior wall of the switch housing. Ƒ Allow a 24-hour “breaking in” period. Most noises associated with a new fan disappear during this time. Ƒ If you are using the Ceiling Fan light kit, ensure the screws securing the glassware are tight. Check that the light

bulbs are also secure.

Ƒ Ensure the canopy is a short distance from the ceiling. It should not touch the ceiling. Ƒ Ensure your outlet box is secure and rubber isolator pads were used between the mounting plate and outlet box.

The fan wobbles. Ƒ Check that all blade bracket screws are secure and that all the blades are fully latched into place.

Ƒ Most fan wobble problems are caused when blade levels are unequal. Check this level by selecting a point on the

ceiling above the tip of one of the blades. Measure from a point on the center of each blade to the point on the ceiling. Measure this distance. Rotate the fan until the next blade is positioned for measurement. Repeat for each blade. Any measurement deviation should be within 1/8 in. Run the fan for ten minutes. If the fan continues to wobble please contact Customer Service and a balancing kit will be sent to you at no charge.

The fan moves backwards and forwards when turned on.

Ƒ This is normal start-up procedure for DC motor fans. The partial movement during start-up is the result of the DC

motor aligning the internal magnetic poles for proper motor operation. This design saves electricity and allows the fan to operate much quieter than standard AC motor fans.

Light kit does not dim.

Ƒ Install dimmable light bulbs. The bulbs included in the box are non-dimmable CFL bulbs. To utilize the dimming

functionality, install 60-Watt (max) incandescent bulbs.

Please contact 1-800-986-3460 for further assistance.

HOMEDEPOT.COM/HOMEDECORATORS

Page 20

Questions, problems, missing parts? Before returning to the store,

call Home Decorators Collection Customer Service

8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m. EST, Saturday

1-800-986-3460

HOMEDEPOT.COM/HOMEDECORATORS

Retain this manual for future use.

Page 21

Artículo núm. XXXX XXX XXX

Modelo núm. 51560

Modelo ETL núm. 60-BDT

GUÍA DE USO Y MANTENIMIENTO

VENTILADOR DE TECHO BRIDDLETON DE 1.5 M

¿Preguntas, problemas o piezas faltantes? Antes de devolver a la tienda,

llama al Servicio al Cliente de Home Decorators Collection,

de lunes a viernes, entre 8:00 a.m. y 7:00 p.m. (Hora Estándar del Este),

y los sábados de 9:00 a.m. a 6:00 p.m. (Hora Estándar del Este).

1-800-986-3460

HOMEDEPOT.COM/HOMEDECORATORS

GRACIAS POR TU COMPRA

Apreciamos la conanza que has depositado en Home Decorators Collection al comprar este ventilador de techo. Nos esforzamos en crear

continuamente productos de calidad diseñados para mejorar tu hogar. Visítanos por Internet para ver nuestra línea completa de productos disponibles

con vistas a las necesidades de mejoras de tu hogar. ¡Gracias por elegir Home Decorators Collection!

Page 22

Tabla de contenido

Tabla de contenido .............................................................. 2

Información de seguridad...................................................2

Garantía................................................................................ 3

Pre-instalación..................................................................... 3

Ensamblaje........................................................................... 7

Funcionamiento................................................................. 16

Mantenimiento y limpieza................................................. 19

Solución de problemas .....................................................19

Instalación............................................................................ 6

Información de seguridad

LEE Y GUARDA ESTAS INSTRUCCIONES

1. Para disminuir el riesgo de descarga eléctrica, asegúrate de cortar la

electricidad del cortacircuitos o la caja de fusibles antes de comenzar.

2. Todo el cableado tiene que cumplir con el Código Nacional de Electricidad ANSI/

NFPA 70 y los códigos locales de electricidad. La instalación eléctrica debe hacerse por un electricista certicado y calicado.

3. La caja eléctrica y estructura de soporte tienen que montarse de forma segura

y contar con capacidad de soporte conable de 35 lb (15.9 kg). Usa solamente cajas eléctricas aprobadas por UL marcadas como “apropiada para sostener ventiladores de 15.9 kg o menos”.

4. El ventilador tiene que montarse con separación mínima de 2.1 m entre el

borde trasero de las aspas y el piso.

(+=,9;,5*0(! Para reducir el riesgo de lesiones personales,

no dobles los soportes de las aspas (también llamados bridas) durante el ensamblaje ni después de la instalación. No coloques objetos en la trayectoria de las aspas.

(+=,9;,5*0(!Quita los tapones de goma del motor, en la parte inferior del ventilador, antes de instalar las aspas o comprobar el motor.

(+=,9;,5*0(! Para reducir el riesgo de incendio o descarga eléctrica, no utilices este ventilador con ningún dispositivo de estado sólido para control de velocidad .

(+=,9;,5*0(! Para reducir el riesgo de incendio, descarga eléctrica o lesiones personales, instala sólo en caja eléctrica clasicada como “apropiada para sostener ventiladores de

15.9 kg o menos” y usa los tornillos que vienen con ella.

5. No coloques objetos en la trayectoria de las aspas.

6. Para evitar lesiones físicas o daños al ventilador y otros artículos, ten cuidado

al limpiarlo o al trabajar cerca de él.

7. Los diagramas eléctricos son sólo para referencia. Los kits de luces no

empaquetados con el ventilador tienen que estar aprobados por UL y marcados como apropiados para usar con el modelo de ventilador que estás instalando. Los interruptores tienen que estar clasicados por UL como de uso general. Consulta las instrucciones adjuntas a los kits de luces e interruptores para ensamblaje adecuado.

8. Después de concluir las conexiones eléctricas, debes voltear los conductores

empalmados hacia arriba y meterlos con cuidado en la caja eléctrica. Los cables deben estar separados con el cable a tierra y el conductor a tierra del equipo a un lado de la caja eléctrica.

(+=,9;,5*0(! Para evitar una posible descarga eléctrica, corta la electricidad en la caja principal de fusibles antes del cableado. Si crees que no tienes suciente conocimiento o experiencia sobre cableado eléctrico, contacta a un electricista certicado.

(+=,9;,5*0(! Los diagramas eléctricos son sólo para referencia. Cualquier juego de luces opcional deberá estar aprobado por UL y marcado como adecuado para usar con este ventilador.

(+=,9;,5*0(!Para disminuir el riesgo de incendio o descarga eléctrica este ventilador sólo debe usarse con control de velocidad (parte núm. RH786NR) fabricado por Rhine Electronic Co., Ltd.

79,*(<*0Ô5! Los cambios o modicaciones sin previa aprobación expresa de la parte responsable de su cumplimiento podrían anular el derecho del usuario a operar el equipo.

9. Todos los tornillos de jación tienen que comprobarse y reajustarse donde sea

necesario antes de la instalación.

Este equipo ha sido comprobado y se determinó que cumple con los límites establecidos para un dispositivo digital Clase B, de acuerdo con la Parte 15 de las Normas de la FCC. Estos límites fueron establecidos para ofrecer protección razonable contra la interferencia dañina durante uso residencial. Este equipo genera, usa y puede irradiar energía de radiofrecuencia; si no se instala y usa de acuerdo con las instrucciones, puede causar interferencia dañina a comunicaciones radiales. Sin embargo, no hay garantía de que no ocurrirá interferencia en una instalación particular. Si este equipo causa interferencia que perjudica la recepción de radio o televisión, lo cual puede determinarse encendiendo y apagando el equipo, se recomienda al usuario que trate de corregir la interferencia con una o más de las siguientes medidas: – Reorientar o reubicar la antena receptora. – Incrementar la distancia entre los equipos y el receptor. – Conectar el equipo a un tomacorriente en un circuito distinto al que el receptor está conectado. – Consultar al distribuidor o algún técnico de radio/TV con experiencia.

PRECAUCIÓN:

Los cambios o modicaciones sin aprobación expresa del responsable de este dispositivo podrían anular el derecho del usuario a operar el equipo. Este dispositivo cumple con la Parte 15 de las Normas de FCC. Su operación está sujeta a las dos condiciones siguientes: (1) Este dispositivo no debe causar interferencia dañina, y (2) tiene que aceptar cualquier interferencia recibida, incluyendo aquella que pudiera afectar su funcionamiento.

Page 23

Garantía

El proveedor garantiza de por vida, a partir de la fecha de adquisición por el comprador original, que el motor del ventilador no presenta defectos de fabricación ni de materiales al momento del envío desde la fábrica. El proveedor también garantiza, por un período de dos años a partir de la fecha de adquisición por el comprador original, que todas las demás piezas del ventilador, sin incluir aspas de vidrio o acrílico, no presentarán ningún defecto de fabricación ni de material al momento del envío desde la fábrica. Acordamos reparar tales defectos sin cargo alguno o, a nuestra discreción, reemplazar el producto, si es devuelto, por un modelo de calidad igual o superior. Para obtener servicio de garantía tiene que presentarse una copia del recibo como comprobante de compra. Todos los costos de desmontaje y reinstalación del producto son responsabilidad suya. Los daños a cualquiera de las piezas como resultado de accidentes, uso inadecuado, instalación incorrecta o instalación de cualquier accesorio, no están cubiertos por esta garantía. Debido a las condiciones climáticas cambiantes, esta garantía no cubre ningún cambio en el acabado en bronce, incluyendo óxido, perforación, corrosión, manchas o descascaramiento. Este tipo de acabados en latón brinda la vida útil más larga al proteger contra condiciones climáticas cambiantes. Cierta “oscilación” es normal y no debe considerase un defecto. Cualquier servicio prestado por personal no autorizado invalidará la garantía. No hay ninguna otra garantía expresa. Por este medio, Hampton Bay queda exonerado de todas y cada una de las garantías, incluyendo, pero sin limitarse a, aquellas de comercialización e idoneidad para un n particular en al alcance jado por la ley. La duración de cualquier garantía implícita sin posibilidad de exención está limitada al plazo especicado en la garantía explícita. Algunos estados no permiten limitar la duración de la garantía, así que la limitación anterior pudiera no aplicarse a su caso. El minorista no será responsable por daños directos, indirectos ni especiales que resulten o deriven del uso o funcionamiento del producto, excepto en los casos estipulados por la ley. Algunos estados no permiten excluir ni limitar daños directos o indirectos, así que la limitación o exclusión anterior pudiera no aplicarse a su caso. Esta garantía otorga derechos legales especícos y es posible que usted tenga también otros derechos, que varían de un estado a otro. Esta garantía sustituye todas las garantías anteriores. Los costos de envío de cualquier devolución de productos como parte de una reclamación de garantía corren por cuenta del cliente.

Comuníquese con el equipo de servicio al cliente por el teléfono 1-800-986-3460 o visite www.HomeDepot.com/homedecorators.

Pre-instalación

ESPECIFICACIONES

Tamaño Velocidad Volts

2 2 1 914 957

3 3 2 690 897

4 4 3 446 862

1,5 m

5 6 4 034 672

6 10 4 687 469

7 15 5 254 350

8 20 6 102 305

9 29 6 973 240

56;(! Estas medidas son aproximadas. No incluyen ni el

amperaje ni el vataje consumido por el kit de luces.

120

Consumo de

energía del

ventilador

(sin las luces)

WATT

1 1 252 1 252

Flujo de aire

CFM

Eciencia de ujo

de aire (más alta

es mejor)

CFM/WATT

Peso

neto

27,78 lb

(12,6 kg)

Peso

bruto

31,75 lb

(14,40 kg)

Pies cúbicos

2.26 cu. ft.

Para más asistencia, llama al 1-800-986-3460.

HOMEDEPOT.COM/HOMEDECORATORS

Page 24

Preinstalación (continuación)

HERRAMIENTAS NECESARIAS

Destornillador Phillips

Escalera de tijera

SE INCLUYEN HERRAJES

56;(!Los herrajes no se muestran en tamaño real.

Destornillador plano

Llave ajustable

Cinta de electricista

Cortacables/ pelacables

Pieza Descripción Cantidad

AA Tornillo extra para soporte de aspas 1

BB Conector plástico para cables 3

CC Tapón plástico (para ventilador sin kit de luces) 1

DD Junta de goma 1

Page 25

Preinstalación (continuación)

CONTENIDO DEL PAQUETE

Pieza Descripción Cantidad

A Soporte de montaje deslizante

(dentro de la cubierta)

B Ensamblaje de tubo bajante/bola 1

C Cubierta con anillo de cubierta incorporado 1

D Cubierta decorativa del collarín del motor 1

E Ensamblaje del motor del ventilador 1

04769;(5;,!Este producto y/o sus componentes están

protegidos por una o más de las siguientes patentes de los EE. UU.: 5,947,436; 5,988,580; 6,010,110; 6,046,416, 6,210,117, así como por otras patentes pendientes.

Pieza Descripción Cantidad

F Soporte de aspa 5

G Aspa 5

H Caja del interruptor 1

I Conjunto del soporte del kit de luces 1

J Bombillas CFL (de 14 W como máximo) 3

K Tazón de vidrio 1

L Transmisor (incluye batería) 1

HOMEDEPOT.COM/HOMEDECORATORS

Para más asistencia, llama al 1-800-986-3460.

Page 26

Instalación

OPCIONES DE MONTAJE

(+=,9;,5*0(! Para reducir el riesgo de incendio, descarga eléctrica o lesiones personales, instala en una caja eléctrica clasicada como “apropiada para sostener ventiladores de 35 lb (15.9 kg) o menos” y usa tornillos de montaje que vienen con ella. Las cajas eléctricas utilizadas comúnmente para el soporte de lámparas pueden no servir como soporte de ventilador y tal vez deban reemplazarse. En caso de duda, consulta a un electricista calicado.

Si tu ventilador de techo no tiene una caja de montaje aprobada por UL, instala una siguiendo las instrucciones a continuación:

Ƒ Desconecta la energía retirando los fusibles o apagando los

cortacircuitos.

Ƒ Asegura la caja eléctrica directamente a la estructura de la

edicación. Usa sujetadores y materiales apropiados. La caja eléctrica y su soporte tienen que ser aptos para sostener el peso completo del ventilador en movimiento (al menos 15.9 kg). No uses una caja eléctrica de plástico.

Las ilustraciones a continuación muestran tres formas distintas de montar la caja eléctrica.

56;(!Tal vez necesites un tubo bajante más largo para mantener la

altura mínima adecuada de las aspas al instalar el ventilador en un techo muy inclinado. El ángulo máximo permitido es 30º con respecto a la horizontal.

Barra para colgar

Caja eléctrica

Si la cubierta toca el tubo bajante, retira la cubierta inferior de la tapa decorativa y gira la cubierta 180º antes de jarla a la placa de montaje.

Para colgar el ventilador donde hay una lámpara pero ninguna viga de techo, tal vez necesites una barra colgante, como se muestra más arriba (disponible en cualquier tienda de The Home Depot).

Caja eléctrica empotrada

Caja eléctrica

Provee un soporte fuerte

Placa para montar en el techo

Page 27

Ensamblaje - Montaje estándar de techo

Preparación para el montaje

Ƒ Retira de la cubierta (C) su aro (GG) girándolo hacia la izquierda

hasta soltarlo.

Ƒ Retira el soporte de montaje (A) de la cubierta (C) aojando

los dos tornillos de la cubierta (EE) ubicados en las ranuras en forma de “L”.

Ƒ Quita y guarda los dos tornillos de la cubierta (FF) en los oricios

redondos. Esto te permitirá retirar el soporte de montaje (A).

Disposición de los cables

Ƒ Inserta los cables que salen por la parte superior del

ensamblaje del motor del ventilador (E) a través del centro del anillo de la cubierta (GG). Asegúrate de que las ranuras del anillo de la cubierta (GG) estén en la parte superior.

Ƒ Inserta el tubo bajante/bola (B) a través de la cubierta (C)

y desliza la cubierta decorativa del collarín del motor (D) en el extremo del tubo bajante/bola (B). Asegúrate de que las ranuras de la cubierta (C) estén en la parte superior.

Ƒ Inserta los cables que salen por la parte superior del

ensamblaje del motor del ventilador (E) a través del tubo bajante (B), como se muestra.

Cómo ensamblar el ventilador

79,*(<*0Ô5!Para asegurarte de que no haya oscilación y evitar dañar el ventilador, el tubo bajante (B) y el tornillo del jación (HH) tienen que estar completamente ajustados

56;(! Este ventilador está equipado con una pestaña de

seguridad (JJ). Si el tornillo de jación (HH) se aoja mientras el ventilador está funcionando en reversa, la pestaña de seguridad (JJ) se enganchará y evitará que el ventilador se caiga.

Ƒ Aoja, sin quitar, el tornillo de jación (HH) del collarín (II) en la

parte superior del ensamblaje del motor (E) girando hacia la izquierda.

Ƒ Instala el tubo bajante (B) insertándolo en el collarín del motor (II)

y girándolo a la izquierda hasta que quede bien apretado.

Ƒ Vuelve a apretar el tornillo de jación (HH) del collarín del motor (II),

en la parte superior del ensamblaje del motor (E), girando hacia la derecha.

II JJ

Para más asistencia, llama al 1-800-986-3460.

HOMEDEPOT.COM/HOMEDECORATORS

Page 28

Ensamblaje – Montaje cerca del techo

Disposición de los cablesPreparación para el montaje

Ƒ Retira de la cubierta (C) su aro (GG) girándolo a la izquierda hasta

quedar suelto.

Ƒ Retira el soporte de montaje (A) de la cubierta (C) aojando

los dos tornillos de la cubierta (EE) ubicados en las ranuras en forma de “L”.

Ƒ Quita y guarda los dos tornillos de la cubierta (FF) en los oricios

redondos. Esto te permitirá retirar el soporte de montaje (A).

Ƒ Retira la cubierta inferior decorativa (KK) de la cubierta (C)

presionando los tres pernos ubicados en el interior de la parte inferior de la cubierta.

Ƒ Retira tres de los seis tornillos y arandelas de seguridad (PP)

(alternados) que sujetan el collarín del motor a la parte superior del ensamblaje del motor del ventilador (E).

Ƒ Pasa los cables que salen de la parte superior del ensamblaje

del motor del ventilador (E) a través de la junta de goma (DD) y alinea los oricios de la junta de goma (DD) con los tres oricios para los tornillos del ensamblaje del motor del ventilador (E).

Ƒ Pasa los cables que salen de la parte superior del ensamblaje

del motor del ventilador (E) a través del aro de la cubierta (GG) y la cubierta (C) (asegúrate de que las aberturas en forma de ranura para el anillo de la cubierta y la cubierta estén en la parte superior). Coloca la cubierta (C) sobre el collarín (II) en la parte superior del motor (E).

Ƒ Alinea los oricios de montaje de la cubierta (C) con los

oricios para los tornillos del motor (E) y asegura con los tres tornillos y arandelas de seguridad (PP) (retirados anteriormente). Aprieta bien los tornillos de montaje.

II PP

Page 29

Ensamblaje - Cómo colgar el ventilador

Cómo instalar el soporte de

montaje en la caja eléctrica

56;(!El soporte de montaje (A) está diseñado para colocarse sobre

una caja eléctrica con los tornillos de esta (1) ya instalados.

Ƒ Aoja los dos tornillos de montaje (1) de la caja eléctrica. Ƒ Pasa los cables de suministro de 120 voltios a través del oricio

central en el soporte de montaje (A).

Ƒ Desliza el soporte de montaje (A) en los tornillos de montaje (1)

y centra el soporte (A) en relación con la caja eléctrica. Si es necesario, usa arandelas niveladoras (no se incluyen) entre el soporte de montaje deslizante (A) y la caja eléctrica. El lado plano del soporte de montaje deslizante (A) debe mirar hacia la caja eléctrica, como se muestra.

Ƒ Aprieta bien los dos tornillos de montaje (1).

Cómo colgar el ventilador

(+=,9;,5*0(! El gancho (XX) se usa sólo para sostener el ventilador mientras se hacen las conexiones eléctricas. Si no se cuelga como se muestra, el gancho (XX) puede romperse y el ventilador se caerá. El gancho debe pasar de adentro hacia fuera de la cubierta.

(+=,9;,5*0(! Al colgar el ventilador en el gancho (XX), es fundamental que uses uno de los oricios sin ranura (redondos) de la cubierta (C).

Ƒ Con cuidado, levanta el ensamblaje del motor del ventilador (E)

hasta el soporte de montaje deslizante (A).

Ƒ Inserta la bola de soporte del ensamblaje del tubo bajante/bola en

el casquillo del soporte de montaje deslizante (A).

Ƒ Gira el ensamblaje del tubo bajante/bola de izquierda a derecha

hasta que quede encajado, con la pestaña del soporte de montaje deslizante y la ranura de la bola bien alineadas.

Ƒ Si montas cerca del cielo raso, cuelga el ventilador del gancho

suministrado usando uno de los oricios en el borde exterior de la cubierta de techo (C).

Montaje estándar

Cerca del montaje de techo

C GG

Para más asistencia, llama al 1-800-986-3460.

HOMEDEPOT.COM/HOMEDECORATORS

Page 30

Ensamblaje - Cómo colgar el ventilador (continuación)

Cómo hacer las conexiones eléctricas

(+=,9;,5*0(!Quita los tapones de goma del motor, en la parte inferior del ventilador, antes de instalar las aspas o comprobar el motor.

04769;(5;,! Usa las tuercas de conexión de cables (BB) incluidas con tu

ventilador. Sujeta los conectores con cinta de electricista y asegura que no haya conexiones ni cables sueltos.

04769;(5;,!Si luego de este paso decides comprobar si las conexiones

se establecieron exitosamente, es fundamental instalar el kit de luces usando el conector rápido antes de proceder a la comprobación. El ventilador funcionará sólo si el kit de luces está conectado al ventilador.

56;(!El ventilador viene con cables terminales de 1.98 m para usar con

un ensamblaje extendido de tubo bajante/bola. Si usas el ensamblaje de tubo bajante/bola (B) de 15.2 cm incluido, puedes recortar los cables terminales al largo deseado (no menos de 30.5 cm).

Ƒ El ventilador viene con cables terminales de 1.98 m para usar

con un ensamblaje extendido de tubo bajante/bola. Si usas el ensamblaje de tubo bajante/bola (B) de 15.2 cm incluido, puedes recortar los cables terminales al largo deseado (no menos de

30.5 cm). Esto dejará más espacio en la cubierta (C). Si no quieres cortar los cables, deberás enrollarlos cuidadosamente.

Ƒ Conecta los cables verdes del motor del ventilador a los cables

verde o pelado del hogar usando una tuerca de conexión de cables (BB).

Ƒ Conecta el cable blanco del motor del ventilador al cable blanco

del hogar usando una tuerca de conexión de cables (BB).

Ƒ Conecta el cable negro del motor del ventilador al cable negro

del hogar usando una tuerca de conexión de cables (BB).

Ƒ Asegura cada tuerca de conexión de cables con cinta de

electricista.

Ƒ Gira la tuerca de conexión de cables (BB) hacia arriba y coloca

el cableado dentro de la caja eléctrica (LL).

Caja eléctrica en el techo (LL)

Cable verde o pelado

Negro Blanco

Negro Blanco Verde(2)

Page 31

Ensamblaje - Cómo colgar el ventilador (continuación)

Cómo enroscar el cable sobrante

56;(!Sigue estos pasos SOLO si no cortaste el cable sobrante del

ventilador de techo.

Ƒ Con cuidado, enrolla el exceso de cable alrededor del soporte

de montaje (A).

Ƒ Asegura el cable con cinta de electricista.

Cómo montar el conjunto del motor

del ventilador (montaje estándar)

(+=,9;,5*0(! Cuando uses el montaje estándar del tubo bajante/bola, la pestaña en el aro en la parte inferior del soporte de montaje tiene que encajar en la ranura de la bola de soporte. Si la pestaña no se asienta correctamente en la ranura, se puede dañar el cableado.

(+=,9;,5*0(! Las ranuras de cierre de la cubierta del techo sólo sirven de ayuda para la instalación. No dejes desatendido el ensamblaje del ventilador hasta que los cuatro tornillos de la cubierta estén colocados y rmemente apretados.

Ƒ Alinea las ranuras de cierre de la cubierta de techo (C) con los

dos tornillos del soporte de montaje (A). Alza para enganchar las ranuras y gira hacia la derecha para asegurarlas en su sitio.

Ƒ Aprieta rmemente los dos tornillos de montaje. Ƒ Instala los dos tornillos de montaje (guardados en el paso 1 del

ensamblaje, “Cómo preparar la instalación”) en los oricios de la cubierta (C) y aprieta rmemente.

Ƒ Instala el aro (GG) de la cubierta decorativa alineando las ranuras

de aquel con los tornillos en esta (C). Gira el aro hacia la derecha para jarlo en su lugar.

HOMEDEPOT.COM/HOMEDECORATORS

Para más asistencia, llama al 1-800-986-3460.

Page 32

Ensamblaje - Cómo colgar el ventilador (continuación)

Cómo montar el conjunto del motor

del ventilador (montaje cerca del techo)

Ƒ Con cuidado, desengancha el ventilador del soporte de montaje

(A) y alinea las ranuras de cierre de la cubierta del techo (C) con los dos tornillos en el soporte de montaje (A). Alza para enganchar las ranuras y gira hacia la derecha para asegurarlas en su sitio. Inmediatamente aprieta con rmeza los dos tornillos de montaje.

Ƒ Instala los dos tornillos de montaje (guardados en el paso 1 del

ensamblaje, “Cómo preparar la instalación”) en los oricios de la cubierta (C) y aprieta rmemente.

Ƒ Instala el aro (GG) de la cubierta decorativa alineando las ranuras

de aquel con los tornillos en esta (C). Gira el aro hacia la derecha para jarlo en su lugar.

Ƒ Ahora puedes jar las aspas del ventilador.

Ensamblaje - Cómo jar las aspas del ventilador

Cómo jar los soportes de las

aspas al motor

(+=,9;,5*0(!Quita los tapones de goma del motor, en la parte inferior del ventilador, antes de instalar las aspas o comprobar el motor.

56;(! Tu ventilador cuenta con avances novedosos para facilitar y acelerar

la instalación de las aspas, incluyendo un poste de alineación y tornillos jos para el soporte de las aspas.

Ƒ Ten en cuenta que los tornillos jos para el soporte del aspa están

previamente instalados en el soporte de esta (F).

Ƒ Ajusta el soporte del aspa (F) al motor (E) insertando el poste de

alineación dentro de la ranura de la parte inferior del ensamblaje del motor (E) y ajustando los tornillos del motor (SS).

Ƒ Repite este procedimiento para los cuatro soportes de aspas (F)

restantes.

Page 33

Ensamblaje - Cómo jar las aspas del ventilador (continuación)

Cómo jar las aspas

56;(! Las aspas de tu ventilador son reversibles. Elige el acabado del aspa

por el lado que mejor resalte tu decoración.

Ƒ Monta las aspas del ventilador (G) al soporte de aspa (F) alineando

los tres oricios tipo ojo de cerradura en el aspa (G) con los tres postes de la parte superior de los soportes de las aspas (F).

Ƒ Sostén el aspa (G) con ambas manos cerca del soporte del aspa (F)

y presiónala (G) hacia abajo con rmeza. Asegúrate de que los oricios tipo ojo de cerradura estén correctamente apoyados sobre los postes del brazo del aspa.

Ƒ Mientras sujetas el aspa (G) con ambas manos, desliza el aspa (G)

hacia el lado opuesto del ensamblaje del motor del ventilador (E) con rmeza, hasta que el aspa (G) se acople al mecanismo de cierre. Asegúrate de que el mecanismo de cierre de acero en la parte posterior del soporte del aspa (H) se eleve y encaje contra el borde del aspa (G) para indicar conexión segura.

Ƒ Revisa la parte superior del soporte del aspa (F) para garantizar que

el mecanismo de cierre quede asegurado en su lugar.

Ƒ Repite el procedimiento para las restantes aspas (G).

Ensamblaje - Cómo instalar la caja del interruptor

Cómo instalar la caja del interruptor

Ƒ Quita un tornillo (TT) del soporte negro bajo el ensamblaje del motor

del ventilador (E) y aoja los otros dos tornillos, pero sin quitarlos.

Ƒ Empuja la caja del interruptor (H) hacia el ensamblaje del motor del

ventilador (E), de manera que los dos tornillos aojados encajen en los oricios tipo ojo de cerradura. Gira la caja del interruptor (H) hacia la derecha para asegurarla.

Ƒ Reinstala el tornillo (TT) que retiraste en el paso 1. Ƒ Asegúrate de que todos los tornillos están rmemente apretados.

HOMEDEPOT.COM/HOMEDECORATORS

Para más asistencia, llama al 1-800-986-3460.

Page 34

Ensamblaje - Cómo instalar las lámparas

Cómo instalar el ensamblaje del

soporte del kit de luces

79,*(<*0Ô5! Para reducir el riesgo de descarga eléctrica, desconecta el circuito eléctrico del ventilador antes de instalar la lámpara.

56;(! Marca la posición del interruptor deslizante del ventilador.

Este es el interruptor utilizado para cambiar la dirección de rotación del ventilador. Para más información sobre la operación del interruptor, consulta Cómo usar tu ventilador en la página 16.

56;(! Este kit de luces no puede transferirse a otro ventilador.

Ƒ Quita los tres tornillos (OO) en la cubierta de la caja del

interruptor del ensamblaje del soporte del kit de luces (I).

Ƒ Conecta los cables del ensamblaje del soporte del kit de luces (I)

a los cables de la caja del interruptor, conectando los enchufes con adaptadores moldeados (azul con negro, blanco con blanco). Coloca con cuidado todos los cables y empalmes dentro de la caja del interruptor.

Ƒ Alinea los tres oricios de la cubierta de la caja del interruptor en

el ensamblaje del soporte del kit de luces (I) con los tres oricios de la caja del interruptor.

Ƒ Vuelve a colocar los tres tornillos (OO) que fueron retirados en el

primer paso para asegurar el ensamblaje del soporte del kit de luces (I).

Page 35

Ensamblaje - Cómo instalar las lámparas (continuación)

Cómo instalar las bombillas y

colocar la pantalla de vidrio

79,*(<*0Ô5! No aprietes demasiado la tuerca hexagonal, ya que podrías romper el vidrio.

(+=,9;,5*0(! Para evitar la rotura del vidrio y lesiones personales, aprieta con la mano todas las piezas en orden y NO uses herramientas para apretar la tuerca o remate.

Ƒ Retira la tuerca de remate (P), la cubierta inferior (O), la tuerca

hexagonal (N) y la arandela de goma (M) de la boquilla roscada del ensamblaje del soporte del kit de luces (I).

Ƒ Con la electricidad desconectada, instala las tres bombillas

CFL (de 14 W como máximo, incluidas) (J) enroscándolas en los portabombillas.

Ƒ Coloca el tazón de vidrio (K) sobre la boquilla roscada. Ƒ Reinstala la arandela de goma (M), la tuerca hexagonal (N) y la

cubierta inferior (O) en la boquilla roscada para asegurar bien el tazón de vidrio.

Ƒ Vuelve a instalar y aprieta la tuerca del remate (P).

Ensamblaje - Cómo ensamblar el ventilador sin el kit de luces

Cómo ensamblar el ventilador sin

el kit de luces

Ƒ Quita los tres tornillos de montaje del kit de luces (PP) ubicados en

el lado del ensamblaje del soporte del kit de luces (I).

Ƒ Con el n de utilizar el ventilador sin el kit de luces, retira la

cubierta de la caja del interruptor (R) del ensamblaje del soporte del kit de luces (I), retirando la tuerca hexagonal del centro dentro de la cubierta de la caja del interruptor (R) y desenroscando enseguida la cubierta de la caja del interruptor de la boquilla roscada en la parte superior del ensamblaje del soporte del kit de luces (I).

Ƒ Empuja el tapón plástico (CC) (incluido) dentro del oricio central de

la caja del interruptor (I).

Ƒ Coloca la cubierta de la caja del interruptor (R) en esta última y

reinstala los tornillos de montaje del kit de luces (PP).

HOMEDEPOT.COM/HOMEDECORATORS

Para más asistencia, llama al 1-800-986-3460.

Page 36

Cómo usar tu ventilador y control remoto

Cómo congurar el código del transmisor

56;(! La batería se debilitará con el tiempo y deberá ser reemplazada antes

de que se produzca alguna fuga, ya que esto dañará el control remoto. Mantén la batería fuera del alcance de los niños y deséchala adecuadamente tras completar su uso.

56;(! El interruptor marcado con ON/DIM (encendido/regulación) controla

la función de regulación de intensidad de las luces. Si usas bombillas no regulables, emplea un bolígrafo de punta redonda o un destornillador pequeño para congurar el interruptor a la posición ON (encendido) a n de desactivar la función de regulación de intensidad. Si usas bombillas regulables, congura el interruptor en la posición DIM para activar la función de regulación de intensidad.

56;(!Este ventilador incluye bombillas CFL no regulables Si deseas usar la

función de regulación de intensidad, instala bombillas regulables (bombillas incandescentes con máximo de 60 W)

Ƒ Quita la cubierta de la batería presionando con rmeza en la

echa y deslizando la cubierta hasta soltarla.

Ƒ Instala dos baterías AAA de 1.5 V (incluidas). Ƒ Coloca de nuevo la cubierta en el control remoto.

Proceso de memorización

56;(!Después de que la corriente CA está encendida, no presiones

ningún otro botón del control remoto antes de presionar el botón “FAN ON/OFF”. Si lo haces, el procedimiento puede fallar.

56;(! El control remoto puede memorizar múltiples receptores.

Asegúrate de que ningún otro receptor esté funcionando durante el proceso de memorización. Separa los interruptores de corriente del ventilador aproximadamente a 2 metros.

El control remoto tiene que emparejarse con el receptor del ventilador antes de usar. Para emparejar el control remoto y el receptor del ventilador, sigue los pasos a continuación:

Ƒ Asegúrate de que la fuente de energía principal del ventilador esté

apagada antes de comenzar el proceso de emparejamiento.

Ƒ Enciende la fuente de energía principal del ventilador (interruptor de

pared y/o caja del cortacircuitos).

Ƒ Antes de transcurrir 30 segundos después de ENCENDER la

corriente CA del ventilador, presiona y mantén presionado el

botón durante 5 segundos para ingresar a la función de memorización. Una vez que el receptor haya detectado la frecuencia establecida, la luz del ventilador parpadeará dos veces, si corresponde. No hay ninguna indicación si tu ventilador no está equipado con una luz.

Escala LED de barra

para indicar la velocidad

del ventilador

Comfort Breeze

Clima cálido

(hacia adelante)

Disminuye

la intensidad

de la luz (Regulador)

Ventilador encendido/apagado (on/off)

Aumenta la velocidad del ventilador

Disminuye la velocidad del ventilador

Temporizador

Clima frío (en reversa)

Aumenta la intensidad

de la luz (Regulador)

Luz encendida/apagada (on/off)

Page 37

Cómo usar el ventilador y el control remoto (continuación)

1. Botón del ventilador. Presiona y suelta el botón para encender o apagar el ventilador.

Ƒ Oprime y mantén presionado el

botón durante 5 segundos para ingresar a la función de memorización.

Ƒ Ventilador encendido. La función de memoria del ventilador reiniciará la velocidad congurada antes de cortarse el suministro de electricidad.

La barra de luz LED mostrará la conguración actual durante 5 segundos después que sueltes el botón.

Nota: Si estás usando el modo Comfort BreezeTM, al presionar el botón se cancelará este y se reiniciará el funcionamiento normal del ventilador.

Ƒ Ventilador apagado. La función de memoria del ventilador almacenará la conguración actual para la próxima vez que esté en uso.

Nota: Tienes que encender el ventilador antes de usar la función del temporizador.

2 Funciones de velocidad

El botón + aumenta la velocidad del ventilador

Ƒ Al presionar y soltar el botón + una vez, la velocidad del ventilador aumentará. Cada incremento en la conguración hará que la barra de luz

LED se ilumine un poco más hasta que el ventilador haya alcanzado la conguración de máxima velocidad; en ese momento, la barra LED estará iluminada completamente.

Ƒ Al mantener oprimido el botón + la velocidad del ventilador se incrementará automáticamente a través de la conguración de velocidades y

los incrementos se reejarán en la barra de luz LED. Cuando la barra de luz LED esté completamente iluminada, el ventilador ha alcanzado la conguración máxima de velocidad.

Ƒ Si presionas el botón + en el modo Comfort Breeze

, este se cancelará automáticamente y se reiniciará el funcionamiento normal del ventilador.

El botón - reduce la velocidad del ventilador

Ƒ Al presionar y soltar el botón - una vez, la velocidad del ventilador disminuirá. Cada descenso en la conguración hará que la barra de luz LED

disminuya su intensidad un poco más hasta que el ventilador haya alcanzado la conguración de mínima velocidad. En ese momento, la barra LED estará iluminada al 25% aproximadamente.

Ƒ Al mantener oprimido el botón - la velocidad del ventilador disminuirá automáticamente a través de la conguración de velocidades y

las disminuciones se reejarán en la barra de luz LED. Cuando la barra de luz LED esté iluminada al 25%, el ventilador ha alcanzado la conguración mínima de velocidad.

Ƒ Si presionas el botón - en el modo Comfort Breeze

3. Comfort Breeze

, este se cancelará automáticamente y se reiniciará el funcionamiento normal del ventilador.

Hay tres conguraciones del modo Comfort BreezeTM. Al presionar el botón , se activará el modo Comfort BreezeTM y la barra de luz LED se iluminará lentamente desde abajo hasta arriba para mostrar la conguración actual.

Ƒ Conguración 1: Alterna entre las velocidades 1 a 3 y la barra de luz LED deberá iluminarse hasta 33% aproximadamente.

Ƒ Conguración 2: Alterna entre las velocidades 1 a 6 y la barra de luz LED deberá iluminarse hasta 66% aproximadamente.

Ƒ Conguración 3: Alterna entre las velocidades 1 a 9 y la barra de luz LED deberá iluminarse completamente.

Apagado Conguración 1 Conguración 2 Conguración 3 Deshabilitar Comfort Breeze

HOMEDEPOT.COM/HOMEDECORATORS

Para más asistencia, llama al 1-800-986-3460.

Page 38

Cómo usar el ventilador y el control remoto (continuación)

4. Temporizador

Ƒ Al presionar el botón “Timer”, el ventilador y la luz (si está encendida) se apagarán automáticamente después de 2, 4 u 8 horas. Cuando activas el

temporizador, se iluminará la LED a la izquierda del indicador de tiempo sobre el reloj.

Apagado 2H 4H 8H Deshabilitar el temporizador

5. Botón de reversa del ventilador (Tiene que presionarse cuando el ventilador esté funcionando)

Ƒ Clima cálido:

Ƒ Clima frío:

La barra de luz LED se iluminará y las luces irán de alta a baja intensidad.

La barra de luz LED se iluminará y las luces irán de baja a alta intensidad.

A. Clima cálido

6. Luces

Ƒ Oprime y suelta el botón de las luces para encender o apagar la luz.

Ƒ Luz encendida: La función de memoria del ventilador reiniciará la conguración de luz (encendida, apagada o regulada) antes de cortarse el

suministro de energía.

7. Regulador de intensidad.

Ƒ Presiona

para incrementar el nivel de luz deseado.

para reducir el nivel de luz deseado.

56;(!Este ventilador incluye bombillas CFL no regulables. Si deseas usar la

función de regulación de intensidad, instala bombillas regulables (bombillas incandescentes con máximo de 60 W)

B. Clima frío

A. Clima cálido: (Hacia adelante) Un ujo de aire descendente surte un efecto refrescante.

Esto te permite jar el aire acondicionado en una conguración más alta sin afectar tu comodidad. B. Clima frío - (Reversa) Un ujo de aire hacia arriba desplaza el aire cálido lejos del cielo raso. Esto te permite jar tu unidad de calefacción en conguración

más baja sin afectar tu comodidad.

56;(! No esperes a que el ventilador se detenga antes de presionar el botón

de reversa. Si el ventilador no está en movimiento, no cambiará de dirección.

Page 39

Cuidado y limpieza

ADVERTENCIA: Asegúrate de que la electricidad esté desconectada antes de limpiar tu ventilador.

Ƒ Por causa del movimiento natural del ventilador, algunas conexiones pueden aojarse. Revisa dos veces al año las conexiones de soporte,

los soportes y los accesorios de las aspas. Verica que estén seguros. No es necesario desmontar el ventilador del techo.

Ƒ Limpia el ventilador con frecuencia para que luzca como nuevo al paso de los años. No uses agua al limpiar. Esto puede dañar el motor o la

madera e incluso provocar descarga eléctrica. Usa sólo un cepillo suave o un paño sin pelusas para evitar arañar el acabado. El revestimiento está sellado con laca para minimizar la decoloración u opacidad.

Ƒ Puedes aplicar a la madera una na capa de pulimento para muebles y asegurar así mayor protección y superior belleza. Cubre los arañazos

pequeños con una leve aplicación de lustrador para calzado.

Ƒ No necesitas lubricar el ventilador. El motor tiene cojinetes de bola sellados permanentemente lubricados.

Solución de problemas

Problema Solución

El ventilador no enciende.

Ƒ Verica los fusibles o disyuntores principales y secundarios. Ƒ Verica que el enchufe del kit de luces esté conectado al enchufe del motor. Ƒ Verica las conexiones de cables en línea al ventilador y aquellas del interruptor en la caja de interruptores. Ƒ Revisa la batería del control remoto para asegurarte de haber quitado la envoltura protectora y tener la orientación correcta. Ƒ Asegúrate de estar dentro del rango normal de 3 a 6 metros. Ƒ Asegúrate de que las conguraciones del interruptor en línea sean las mismas para el control remoto y el receptor. Ƒ Recuerda desconectar la electricidad antes de vericar las conguraciones de los interruptores en línea.

El ventilador hace ruido.

El ventilador oscila.

El ventilador se mueve hacia adelante y hacia atrás cuando se enciende.

No se regula la intensidad de luz.

Ƒ Asegura que todos los tornillos de la carcasa del motor estén ajustados. Ƒ Asegúrate de que los tornillos que unen el soporte de aspa al cuerpo del motor estén bien apretados. Ƒ Asegúrate de que las conexiones de tuerca de cable no choquen unas con otras ni con la pared interior de la caja del

interruptor.

Ƒ Espera que transcurra un período de “adaptación” de 24 horas. En ese período desaparecen la mayoría de los ruidos

asociados con un ventilador nuevo.

Ƒ Si usas el kit de luces de ventilador de techo, asegúrate de que los tornillos que sujetan el vidrio estén bien colocados.

Verica que las bombillas estén bien aseguradas.

Ƒ Asegúrate de que la cubierta esté a corta distancia del techo. No debe tocar el techo. Ƒ Asegura que la caja eléctrica quede bien ajustada y que las almohadillas aislantes de goma se hayan instalado entre la

placa de montaje y la caja eléctrica.

Ƒ Verica que todos los tornillos del soporte de las aspas estén seguros y las aspas estén bien jadas en su lugar. Ƒ La mayoría de los problemas de oscilación del ventilador se deben a que las aspas no están a un mismo nivel. Verica este

nivel seleccionando un punto en el techo sobre la punta de una de las aspas. Mide desde un punto en el centro de cada aspa al punto en el cielo raso. Mide esta distancia. Gira el ventilador hasta que la siguiente aspa quede bien colocada para medir. Repite para cada aspa. Las desviaciones de medición no deben pasar de 0.3 cm (1/8 de plg). Enciende el ventilador durante diez minutos. Si el ventilador continúa oscilando, comunícate con el servicio al cliente y te enviarán un kit de compensación de aspas, sin costo alguno.

Ƒ Este comportamiento inicial es normal en ventilador de motor de CC. El movimiento parcial inicial se produce porque

el motor de CC está alineando los polos magnéticos internos para su funcionamiento adecuado. Este diseño ahorra electricidad y permite que el ventilador funcione con mucho menos ruido que los ventiladores estándar de motor de CA.

Ƒ Instala bombillas de intensidad regulable. Las bombillas incluidas en la caja son bombillas CFL no regulables. Para usar la

función de regulación de intensidad de luz, instala bombillas incandescentes de 60 W (como máximo).

HOMEDEPOT.COM/HOMEDECORATORS

Para más asistencia, llama al 1-800-986-3460.

Page 40

¿Preguntas, problemas o piezas faltantes? Antes de devolver a la tienda,

llama al Servicio al Cliente de Home Decorators Collection, de lunes a viernes,

entre 8:00 a.m. y 7:00 p.m. (Hora Estándar del Este), y los sábados de 9:00 a.m. a 6:00 p.m. (Hora Estándar del Este).

1-800-986-3460

HOMEDEPOT.COM/HOMEDECORATORS

Conserva este manual para uso futuro.
