MODEL: I-LITE ECE.R129.03 ver. 1.0
S
A
T
Y
X
2
i-Size
USER GUIDE
MODEL: SAFETY FIX 2 i-Size ECE R129.03 v.1.0
Page 2
2
UWAGA! Grafika produktowa pełni funkcję poglądową.
A.1
Prosimy o uważne zapoznanie się z instrukcją obsługi przed pierwszym użyciem dziecięcego
fotelika samochodowego. Zapewnienie bezpieczeństwa dziecku jest twoim
obowiązkiem, a nieprzeczytanie tej instrukcji może mieć na nie wpływ.

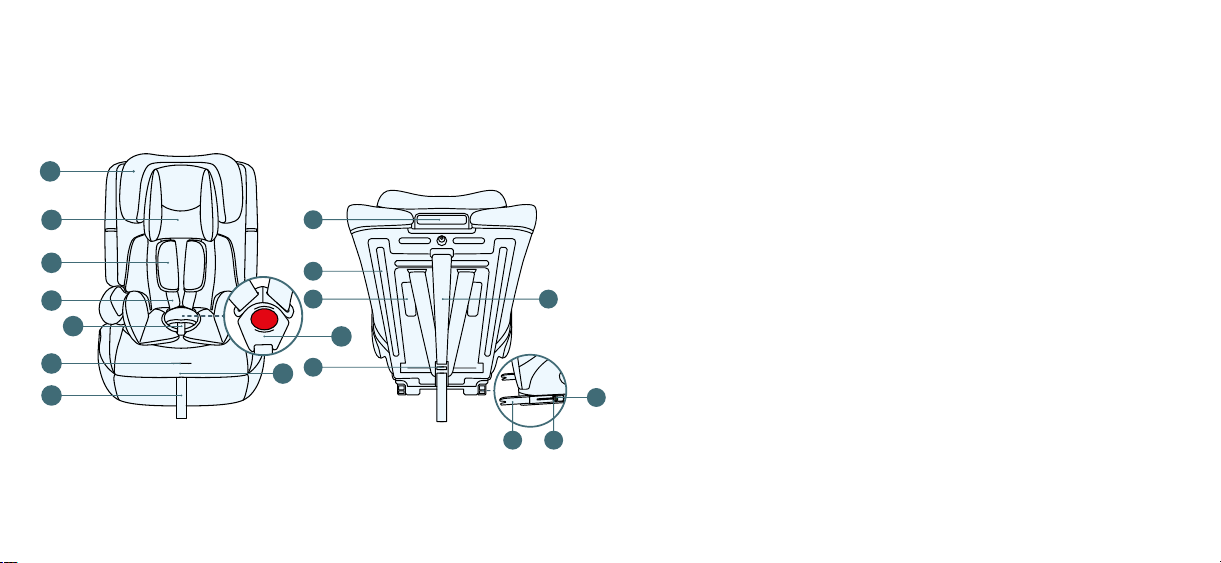

1.0 Elementy fotelika samochodowego
1. Zagłówek
2. Poduszka wewnętrzna
3. Zdejmowane poduszki pasów wewnętrznych
4. Pasy wewnętrzne
5. Klamra pasów wewnętrznych
6. Poduszka klamry
7. Przycisk regulacji pasów wewnętrznyc h
8. Pasek regulacji pasów wewnętrznych
9. Siedzisko fotelika
10. Dźwignia regulacji wysokości zagłówka
11. Prowadnica pasa naramiennego
12. Wkładka wewnętrzna
13. Przycisk zwalniający systemu ISOFIX
14. Ramiona złącza ISOFIX
15. Identyfikatory ISOFIX
16. Górny pas mocujący (Top Tether)
17. Klamra pasa Top Tether
Page 3
3
Wzrost dziecka
Orientacja
fotelika
Mocowanie
fotelika
Zapięcie dziecka
76cm - 105cm
/≤18kg
przodem
do
kierunku
jazdy
ISOFIX + Top Tether Pasy wewnętrzne
100cm - 150cm
przodem
do
kierunku
jazdy
ISOFIX + 3-
punktowe pasy
samochodowe
3-punktowe pasy
samochodowe
3-punktowe pasy
samochodowe
3-punktowe pasy
samochodowe
2.0 Zastosowanie
Fotelik samochodowy został zaprojektowany, sprawdzony i dopuszczony do użytku zgodnie z
wymogami regulaminu nr 129 EKG/ONZ dotyczącego homologacji ulepszonych urządzeń
przytrzymujących dla dzieci (UN/ECE R129/03).
Fotelik SAFETY FIX 2 i-Size jest przeznaczony dla dzieci o wzroście od 76 cm do 150 cm do montażu
przodem do kierunku jazdy. W przedziale od 76 cm do 105 cm i wadze do 18kg, fotelik jest montowany
przy użyciu złączy ISOFIX oraz pasa Top Tether. Dla tego przedziału dziecko jest przytrzymywane w
foteliku przy użyciu pasów wewnętrznych. W przedziale od 100 cm do 150 cm fotelik jest montowany
przy użyciu złączy ISOFIX i 3 punktowych pasów bezpieczeństwa lub przy użyciu 3 punktowych pasów
bezpieczeństwa. Dla tego przedziału dziecko jest przytrzymywane w foteliku za pomocą 3 punk towych
pasów bezpieczeństwa.
Fotelik można montować w samochodzie na miejsca ch wskazanych przez producenta w instrukcji
obsługi pojazdu. Wymagane zapoznanie się z instrukcją obsługi producenta pojazdu.
Page 4
4

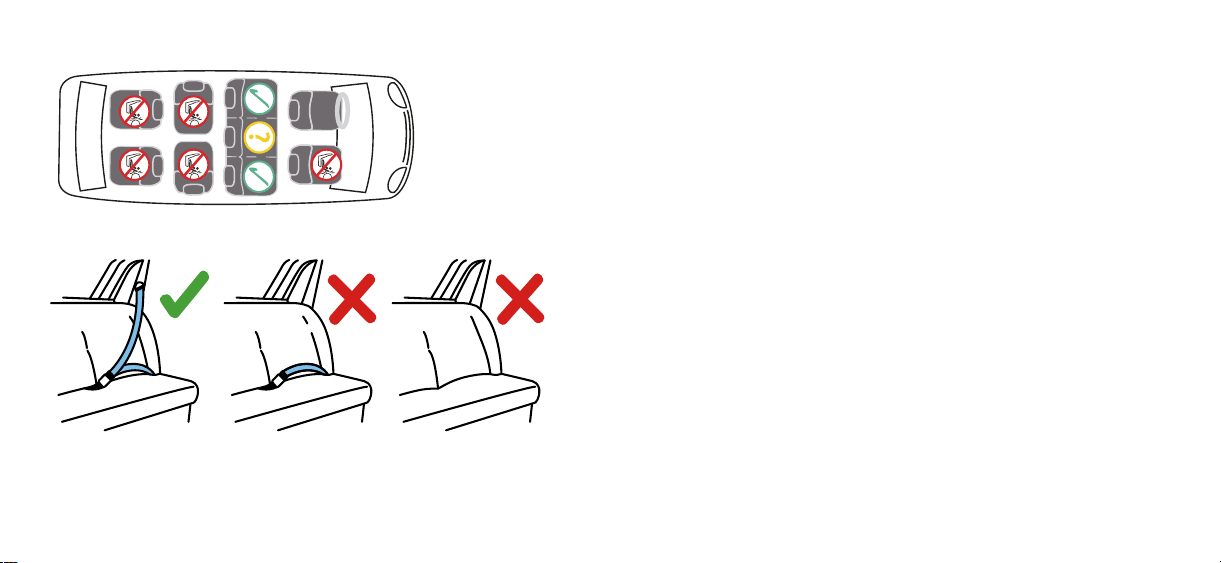

A.2
A.3
3.0 Instrukcje bezpieczeństwa
OSTRZEŻENIA
Prosimy poświęcić kilka minut na przeczytanie niniejszej instrukc ji obsługi w celu zapewnienia
należytego bezpieczeństwa dziecku. Wiele łatwych do uniknięcia urazów powodowanych jest przez
lekkomyślne i niewłaściwe używanie fotelika.
• Fotelik jest przeznaczony do montażu wyłącznie na fotelach samochodowych zamontowanych
przodem do kierunku jazdy. Fotelika nie wolno montować na fotelach/kanapach samochodowych
zamontowanych tyłem lub bokiem do kierunku jazdy (rys. A.2, A.3).
• W przypadku zamontowania fotelika na przednim siedzeniu, należy w yłączyć przednią poduszkę
powietrzną. Zaleca się montowanie fotelika jedynie na tylnych siedzeniach samochodu. Wskazówki na
temat przydatności siedzenia samochodu do użyc ia z fotelikiem dziecięcym można znaleźć w
podręczniku użytkowania pojazdu.
• Pamiętaj, aby pasy wewnętrzne przytrzymujące dziecko były dopasowane do budowy jego ciała oraz
nie były poskręcane. Z tego względu nie należy zakładać dziecku grubych ubrań pod pasem.
• Pasy biodrowe pasów bezpieczeństwa muszą przebiegać ja k najniżej w poprzek miednicy Twojego
dziecka, aby w razie wypadku zapewnić optymalny efekt.
• Fotelik należy wymienić, jeśli został on poddany gwałtownym obciążeniom działającym podczas
wypadku drogowego.
• Bez akceptacji odpowiedniego organu udzielającego homologacji fotelika samochodowego nie
można w żaden sposób modyfikowa ć. Nieprzestrzeganie instalacji fotelika zgodnie z instrukcją
dołączoną przez producenta może prowa dzić do zagrożeniu życia i zdrowia.
• Fotelik dziecięcy należy chronić przed bezpośrednim działaniem słońca, inaczej nagrzane elementy
mogą oparzyć twoje dziecko. Chroń dziecko i fotelik samochodowy przed promieniami słonecznymi.
• Nigdy nie zostawiaj dziecka w foteliku bez opieki.
Page 5
5
• Należy zwrócić uwagę na to, aby ba gaże i inne przedmioty były wystarczająco zabezpieczone, w
szczególności na półce pod tylną szybą, gdyż w razie zderzenia mogą one s powodować obrażenia
ciała.
• Fotelik nie może być używany bez pokrowca.
• Nie należy używ ać zamiennych pokrowca, innych niż te, rekomendowane przez producenta,
ponieważ stanowi ona integralną częścią systemu bezpieczeństwa fotelika.
• Nie należy s tosować innych punktów mocowań, niż punkty opisane w instrukcji i oznaczone na
foteliku.
• Wszystkie twarde elementy oraz plastikowe części fotelika dla dzieci należy umieścić i
zainstalować w taki sposób, by w normalnych warunkach eksploatacji pojazdu nie mogły zostać
uwięzione przez przesuwne siedzenie lub drzwi pojazdu.
• Regularnie sprawdzaj stan techniczny fotelika, szczególną uwagę zwróć na punkty mocowania,
szwy, oraz elementy regulujące. Należy dbać oto, aby wszystkie elementy mechaniczne były w
pełni sprawne. Nigdy nie należy smarować ani oliwić elementów fotelika dziecięcego.
• Zaprzestań korzystać z fotelika, jeżeli jego części uległy uszkodzeniu lub obluzowaniu.
• W przypadku wystąpienia sytuacji awaryjnej ważne jest szybkie rozpięcie pasów bezpieczeństwa.
Oznacza to, że przycisk zwalniający uprząż nie jest w pełni zabezpieczony, dopilnuj, aby twoje
dziecko nie bawiło się uprzężą.
• Należy dawać dziecku dobry przykład i zawsze przypinać się pasami. Zagrożenie dla dziecka może
stanowić również osoba dorosła nieprzypięta pasami bezpieczeństwa.
• Przed każdą podróżą samochodem upewnij się, że fotelik jest poprawnie przymocowany.
• Fotelik należy zabezpieczyć także wtedy, gdy nie jest używany. Niezamocowany fotelik mo że nawet
przy awaryjnym hamowaniu spowodować obrażenia ciała pasażerów.
• W przypadku niektórych foteli pojazdów wykonanych z delikatnych materiałów używanie fotelików
samochodowych może pozostawić ślady i/ lub spowodować odbarwienia. Aby temu zapobiec, można
umieścić pod fotelikiem samochodo wym koc, ręcznik lub podobny produkt.
Page 6
6
B.1
B.2
4.0 Zabezpieczanie dzieck a

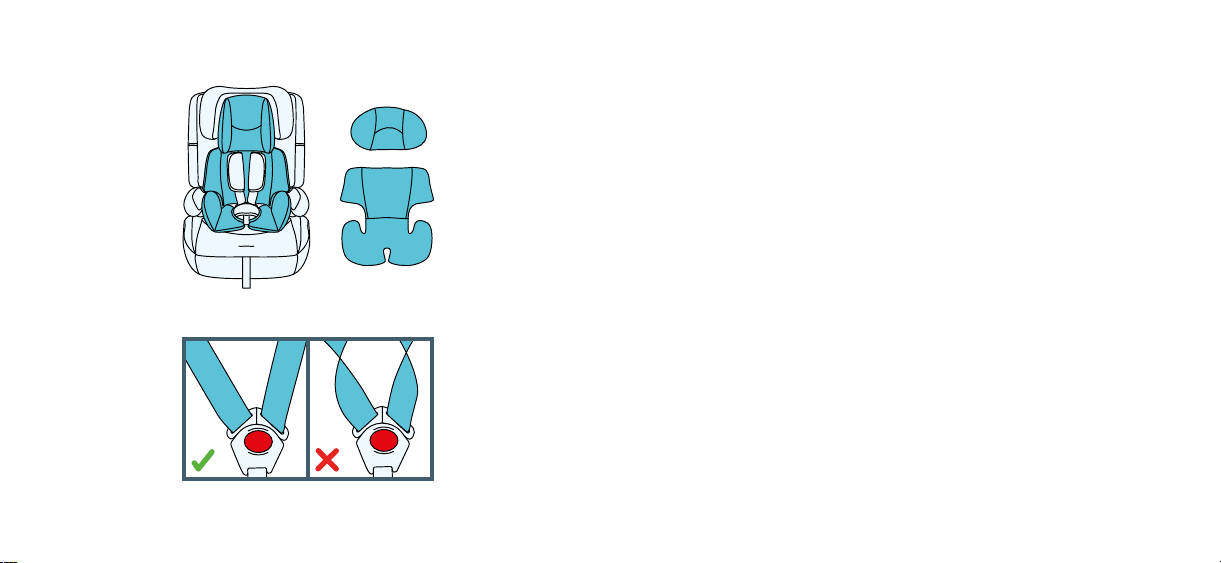

4.1 Użycie wkładki
Wkładka dla dziecka (rys. B.1, poz. 12) poprawia wygodę i daje dodatkowe oparcie w przypadku małych
dzieci. Zalecamy używanie dolnej części, jak i górnej części, pełniącej funkcję poduszki dla główki
dziecka do momentu, kiedy dziecko będzie potrzebowało więcej przestrzeni w foteliku. Wtedy wkładki
należy wyjąć.
4.2 Montaż wkładki
• Rozepnij pasy wewnętrzne (4) wciskając czerwony przycisk na klamrze (5).
• Umieść w ewnętrzną wkładkę (12) w foteliku tak, aby przylegała do boków.
• Dostosuj położenie pasów wewnętrznych. Sprawdź, czy pasy wewnętrzne nie są poskręcane. (rys B.2)
• Za pomocą tasiemki umieść górną część wkładki wewnętrznej na zagłówku.
Page 7
7
C.1 C.2
C.3 C.4

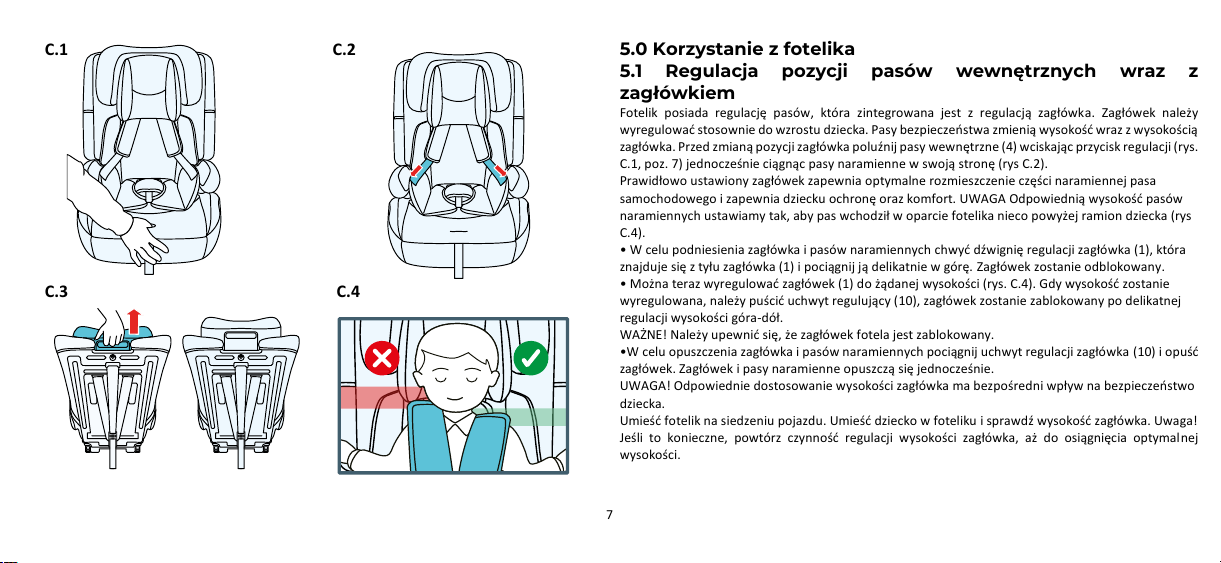

5.0 Korzystanie z fot elika
5.1 Regulacja pozycji pasów wewnętrznych wraz z
zagłówkiem
Fotelik posiada regulację pasów, która zintegrowana jest z regulacją zagłówka. Zagłówek należy
wyregulować stosownie do wzrostu dziecka. Pasy bezpieczeństwa zmienią wysokość wraz z wysokością
zagłówka. Przed zmianą pozycji zagłówka poluźnij pasy wewnętrzne (4) wciskając przycisk re gulacji (rys.
C.1, poz. 7) jednocześnie ciągnąc pasy naramienne w swoją stronę (rys C.2).
Prawidłowo ustawiony zagłówek zapewnia optymalne rozmieszczenie części naramiennej pasa
samochodowego i zapewnia dziecku ochronę oraz komfort. UWAGA Odpowiednią wysokość p asów
naramiennych ustawiamy tak, aby pas wchodził w oparcie fotelika nieco powyżej ramion dziecka (rys
C.4).
• W celu podniesienia zagłówka i pasów naramiennych chwyć dźwignię regulacji zagłó wka (1), która
znajduje się z tyłu zagłówka (1) i pociągnij ją delikatnie w górę. Zagłówek zostanie odblokowany.
• Można teraz wyregulować zagłówek (1) do żądanej wysokości (rys. C.4). Gdy wysokość zostanie
wyregulowana, należy puścić uchwyt regulujący (10), zagłówek zostanie zablokow any po delikatnej
regulacji wysokości góra-dół.
WAŻNE! Należy upewnić się, że zagłówek fotela jest zablokowany.
•W celu opuszczenia zagłówka i pasów naramiennych pociągnij uchwyt regulacji zagłówka (10) i opuść
zagłówek. Zagłówek i pasy naramienne opuszczą się jednocześnie.
UWAGA! Odpowiednie dostosowanie wysokości zagłówka ma bezpośredni wpływ na bezpieczeństwo
dziecka.
Umieść fotelik na siedzeniu pojazd u. Umieść dziecko w foteliku i sprawdź wysokość zagłówka. Uwaga!
Jeśli to konieczne, powtórz czynność regulacji wysokości zagłówka, aż do osiągnięcia optymaln ej
wysokości.
Page 8
8

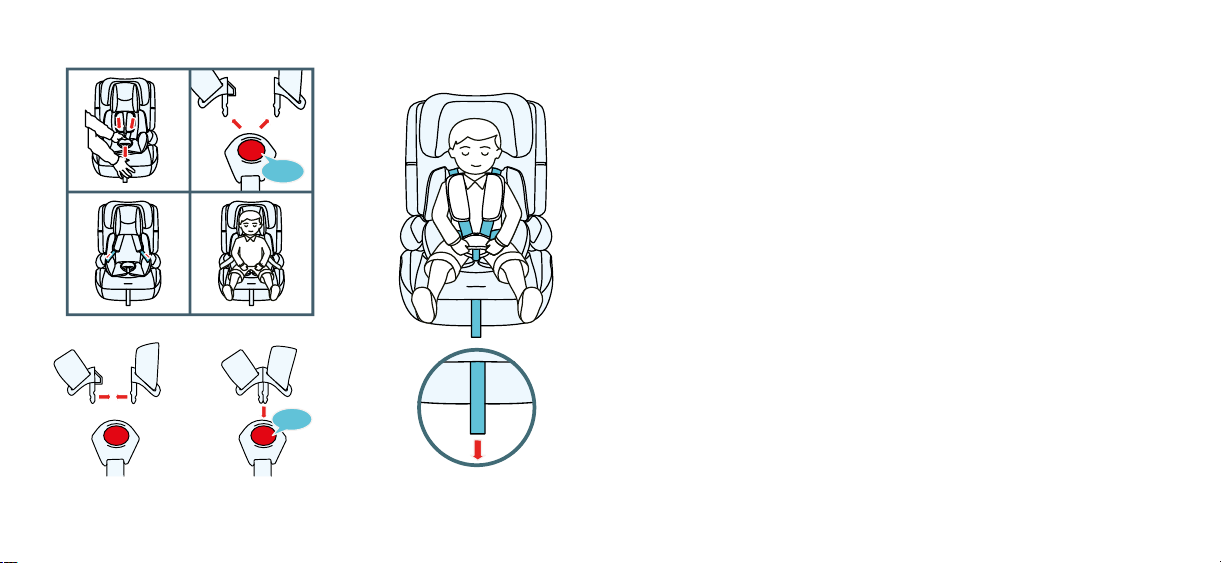

D.1
D.3
D.2
5.2 Zabezpieczanie dziecka za pomocą pasów wewnętrznych
• Poluzuj do końca pasy wewnętrzne naciskając przycisk (4) i pociągając pasy uprzęży (rys. B.8) .
• Rozepnij klamrę (5) i umieść pasy wewnętrzne po bokach fotelika (rys.B.8). Umieść dziecko w
foteliku (rys. D.1).
• Wyreguluj zagłówek do wzrostu dziecka (patrz punkt 5.1).
• Złóż ze sobą oba zatrzaski klamry, aby zazębić je i włóż je do klamry (5), aż usłyszysz "kliknięcie" (rys.
D.2).
5.3 Zaciskanie pasów we wnętrznych
• Pociągnij za paski naramienne, aby wyeliminować luz odcinka biodrowego, dzięki czemu pasy
wewnętrzne będą leżeć płasko.
• Naciągnij pasy wewnętrzne pas em regulacyjnym (7), do momentu aż będą leżeć płasko na ciele
dziecka i blisko niego (rys. D.3).
UWAGA Paski pasów wewnętrznych odcinka biodrowego muszą być ustawione możliwie nisko na
biodrach dziecka. Zwróć uwagę żeby pasy wewnętrzne nie były poskręcane.
Page 9
9
E.1 6.0 Montaż w samochodzie
W przypadku nagłego hamowania lub wypadku, osoby niezapięte w pasy bezpieczeństwa mogą
spowodować obrażenia pozostałych pasażerów.
Zawsze należy sprawdzić, czy:
• Oparcia foteli w pojeździe są zablokowane (tj. zatrzaśnięta jest blokada skład anego oparcia tylnego
siedzenia).
• Wszystkie przedmioty ciężkie i posiadające ostre krawędzie są zabezpieczone (np. na tylnej półce).
• Wszyscy pasażerowie zapięli pasy bezpieczeństwa.
• Fotelik jest zawsze zabezpieczony, nawet jeśli dziecko nie jest w nim przewożone.
6.1 Instalacja fotelika przodem do kierunku jazdy, dla dzieci o
wzroście w przedziale od 76 do 105 cm za pomocą systemu
ISOFIX oraz górnego pasa mocującego (ang. „Top Tether”).
WAŻNE W instrukcji pojazdu podano lokalizację punktów mocowania ISOFIX i górnego pasa
mocującego oraz inne niezbędne informacje dotyczące montowania fotelika w samochodzie.
Użytkownik musi KONIECZNIE przeczytać i nstrukcję pojazdu.

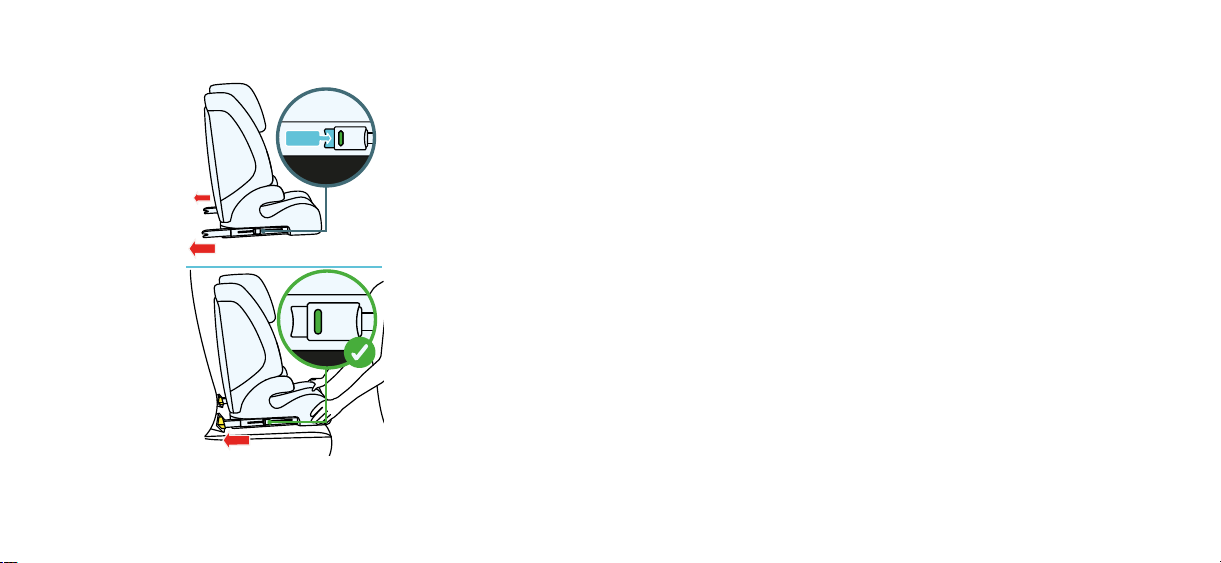

6.1.1 Montaż ISOFIX
• Naciśnij obie strony przycisku zwalniającego ISOFIX (13) i wysuń ramiona złącza ISOFIX (14) na ich
maksymalną długość (rys. E.1). Powtórz po drugiej stronie.
• Chwyć fotelik dwiema rękami i wsuń oba zaczepy do mocowań w fotelu samochodowym (rys. E.1).
• Umieść pas mocujący Top Tether (16) na zagłówku, tak aby nie zablokować sobie do niego do stępu
podczas montażu złączy ISOFIX.
• Po usłyszeniu "kliknięcia" każdego z zaczepów ISOFIX, należy dopchnąć siedzisko fotelika do oparcia,
wywierając mocny, równy nacisk po obu stronach (rys. E.1).
Page 10
10

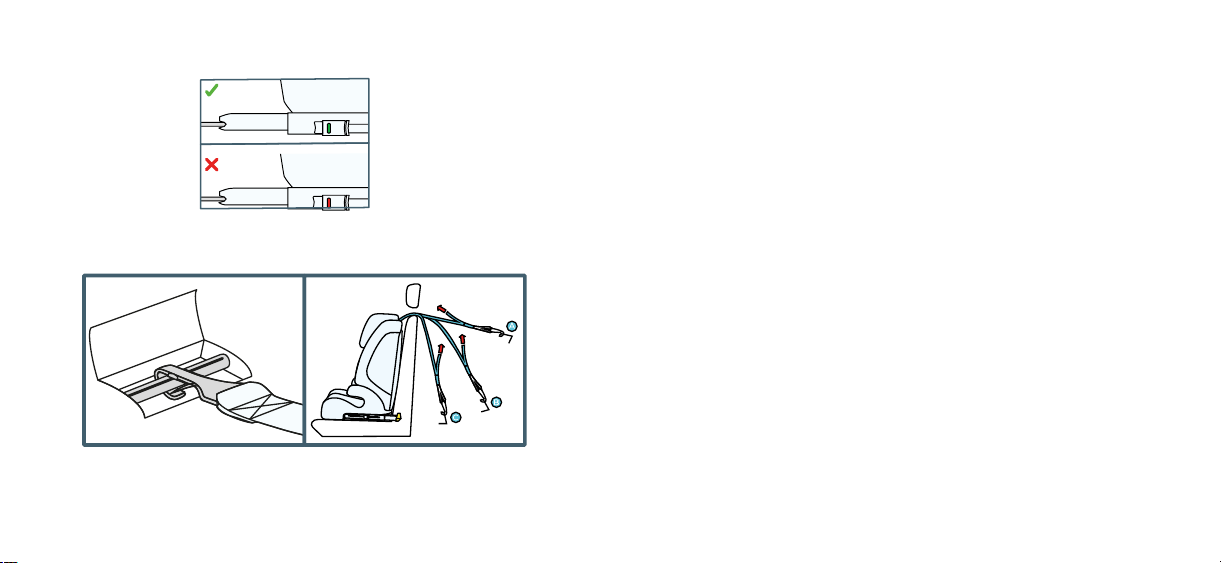

E.2
E.3
• UWAGA! Zaczepy blokujące są prawidłowo zamocowa ne tylko wtedy, gdy oba znaczniki przycisków
są całkowicie zielone (rys. E.2).
• Chwyć fotelik i s prawdź, czy jest dobrze zamocowany bez luzów. Jeśli się rusza, a zaczepy ISOFIX się
wysuwają, należy powtórzyć wcześniejsze czynności.
6.1.2 Montaż „Top Tether”
• Wyciągnij górny pas mocujący (16) i naciśnij przycisk zwalniający klamry, żeby go poluzować. Długość
pasa musi pozwalać na nałożenie haka na punkt mocowania znajdujący się z tyłu fotela pojazdu lub w
bagażniku.
• Załóż hak mocujący pasa na punkt mocowania pojazdu, zalecany w instrukcji pojazdu (rys. E.3).
WAŻNE: Pas Top Tether (16) nie może przechodzić na zagłówku pojazdu. Powinien przechodzić pod
zagłówkiem, jeśli nie jest to możliwe należy zdemontować za główek (sprawdzić, czy zgodnie z instrukcją
obsługi pojazdu jest to dozwolone).
• Pociągnij pasek mocujący za drugi koniec, aby go naciągnąć.
• Górny pas mocujący jest poprawnie naprężony, kiedy jest widoczny zielony wskaźnik w klamrze.
• Umieść dziecko w foteliku i zabezpiecz za pomocą pasów wewnętrznych (patrz pkt. 5.2)
Page 11
11

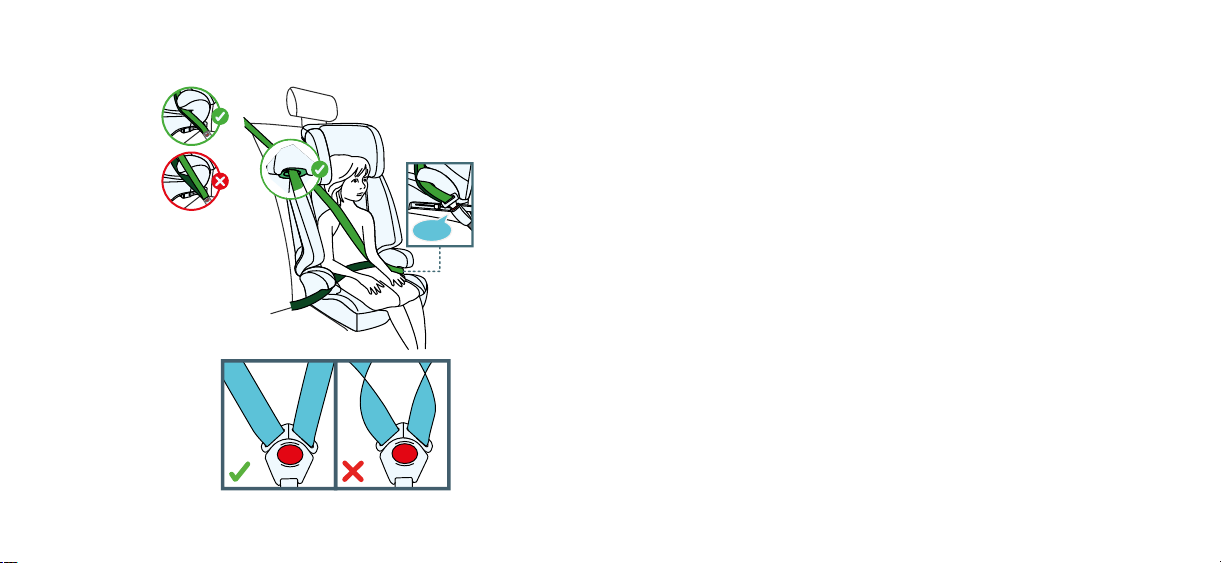

E.4
6.2 Instalacja fotelika przodem do kierunku jazdy, dla dzieci o
wzroście w przedziale od 100 do 150 cm za pomocą systemu
ISOFIX oraz 3-punktowych pasów bezpieczeństwa pojazdu

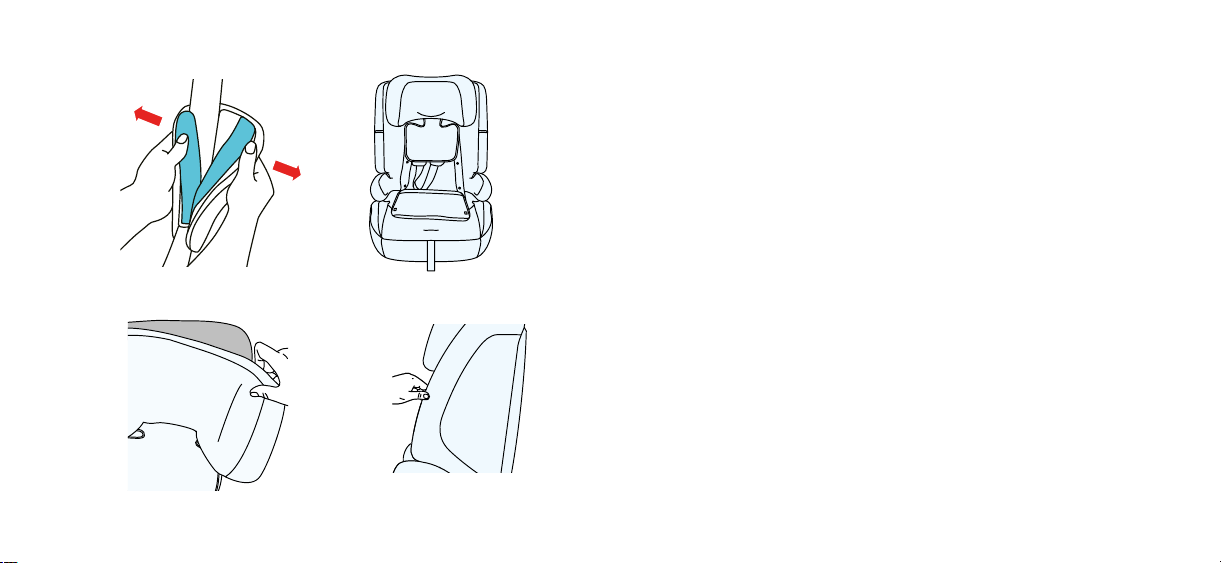

• Przed montażem należy ukryć pasy wewnętrzne fotelika:
-zdejmij poduszki naramienne z pasów uprzęży fo telika
-poluzuj maksymalnie uprząż naciskając przycisk regulacji
-pociągnij pasek regulacji zagłówka i umieść pasy naramienne na bokach fotelika
-odczep zatrzaski pokrowca na oparciu fotelika odsłaniając plastikowe elementy
-schowaj pasy uprzęży wewnętrznej za pokrowcem
-zapnij zatrzaski pokrowca na oparciu ukrywając plastikowe elementy
• Wyreguluj zagłówek do wzrostu dziecka (patrz punkt 5.1).
• Zamontuj fotelik za pomocą systemu ISOFIX (patrz punkt 6.1.1).
• Zapnij dziecko za p omocą pasów bezpieczeństwa pojazdu. Szczegóły opisane są w części instrukcji
dotyczącej montażu fotelika za pomocą pasów bezpieczeństwa (patrz punkt 6.3)

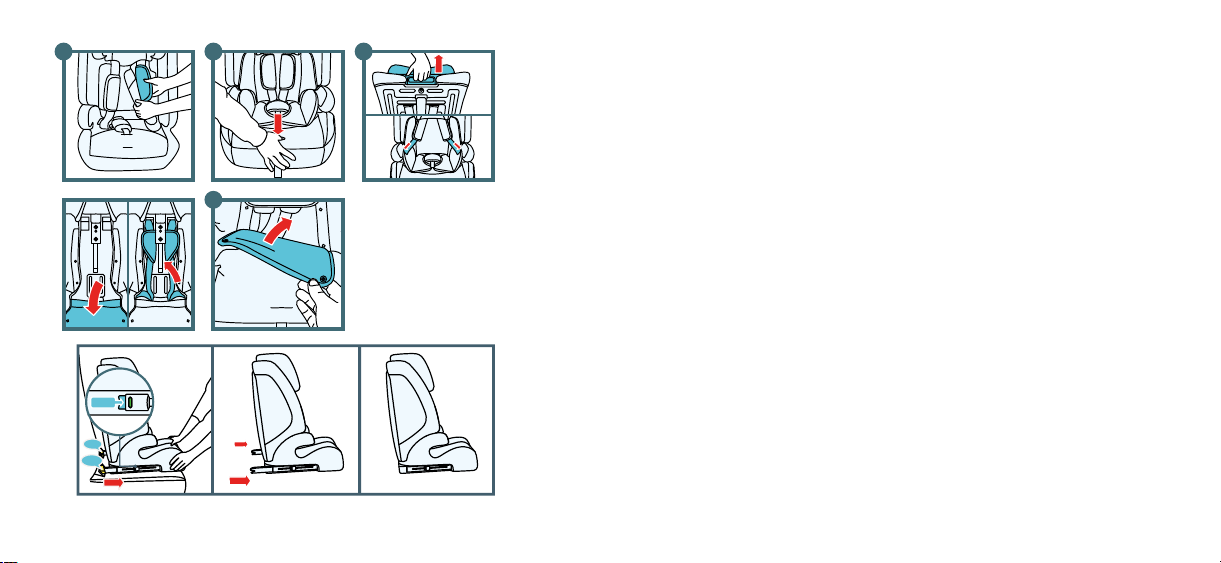

6.2.1 Demontaż fotelika (s ystem mocowania ISOFIX)
• Naciśnij jednocześnie przyciski zwalniające ISOFIX (15) w obu ramionach złącza ISOFIX (17). Gdy
zaczepy zostaną zwolnione a kolor znaczników zmieni się na czerwony, w ysuń fotelik z prowadnic
ISOFIX. Fotelik został zdemontowany z systemu mocowania ISOFIX. Możesz wsunąć ramiona ISOFI X
(17) z powrotem w podstawę fotelika (rys. E.4).
Page 12
12
E.5
E.6
6.3 Instalacja fotelika przodem do kierunku jazdy, dla dzieci o
wzroście w przedziale od 100 do 150 cm przy użyciu 3-
punktowych pasów bezpieczeństwa pojazdu
• Dostosuj wysokość pasów naramiennyc h i zagłówka do wzrostu dziecka (patrz pkt 5.1).
• Umieść fotelik samochodowy dla dziecka na fotelu samochodowym, upewniając się, że zagłówek
fotela nie przeszkadza w przyleganiu fotelika do oparcia fotela.
• Pas naramienny poprowadź przez zieloną prowadnicę pasa naramiennego (11) (rys. E.5).
• Umieść dziecko w foteliku i poprowadź pas samochodowy przez obie prowadnice pasa biodrowego
(rys. E.5).
• Zapnij 3-punktowe pasy bezpieczeństwa, usłyszysz dźwięk kliknięcia.
• Naciągnij pas siedzenia po jazdu, pociąga jąc najpierw odcinek pasa biodrowego, następnie odcinek
pasa naramiennego. Dopilnuj, aby pas biodrowy był rozciągnięty możliwie nisko nad biodr ami dziecka,
mieścił się w prowadnicach oraz żeby był zapięty klamrą. Pas naramienny powinien przejść między
ramieniem a szyją dziecka. Pas nie może być poskręcany (rys. E.6).
Page 13
13
F.1 F.2
F.3 F.4
7.0 Instrukcje dotyczące konserwacji
7.1 Zdejmowanie pokrowca
• Wyjmij wkładkę jeśli jest stosowana (patrz punkt 4.1).
• Zdemontuj pasy wewnętrzne jeśli są stosowane
• Zdejmij poduszki naramienne
• Zdejmij poduszkę przy klamrze pasów wewn ętrznych.
• Zdejmij pokrowiec z części zagłówkowej fotelika. (rys. F.3)
• Zdejmij pokrowiec z krawędzi fotelika . (rys. F.4)
UWAGA: Ze względów bezpieczeństwa częste zdejmowanie nie jest zalecane.
W celu montażu pokrowca powyższe kroki należy wykonać w o dwrotnej kolejności.
Page 14
14
7.2 Czyszczenie
Wszystkie ważne części fotelika powinny być regularnie sprawdzane. Części mechaniczne powinny
działać bez zarzutu. Należy korzystać tylko z oryginaln ego pokrowca, jest on bowiem istotnym
elementem bezpieczeństwa fotelika.
UWAGA! Nie należy korzystać z fotelika bez pokrowc a.
• Pokrowiec czyść wyłącznie przy pomocy neutralnych środków czyszczących oraz ciepłej wody. Nie
prać w pralce, odradza się odwirowywanie oraz suszenie w suszarce bębnowej. Należy wyciągnąć
piankę, która znajduje się w pokrowcu na oparciu fotelika.
• Elementy plastikowe można czyścić wodą z rozrobionym mydłem. Nie należy stosować agresywnych
środków czyszczących (jak rozpuszcza lniki).
• Pasy wewnętrzne można czyścić w letniej wodzie z mydłem. Ostrzeżenie! Z pasów nigdy nie należy
zdejmować metalowych zatrzasków.
Page 15
15
Loading...
