Kidco Gateway G11c User Manual

Gateway Model G11c

for openings 30” to 36”

Optional extension kit Model G5.5 necessary for openings 36”-411/2”

Modèle G11 pour ouvertures de 76 à 92 cm

Kit de rallonges en option (modèle G5.5) nécessaire pour

des ouvertures de 91 à 105 cm

Modelo G11 para aberturas de 30” a 36”

Juego de extensión opcional (modelo G5.5) necesario

para aberturas de 36” a 411/2”

Bl. 3001-387a • G11c-0409

User Gu ide

Patents

5,396,732
6,308,462
6,347,483
6,370,823
6,301,832

Shown with Optional Extension kit and GY spindle

Illustré avec le kit de rallonges en option et l’axe GY

Se muestra con el juego de extensión opcional y el pivote GY

®

3001-387_G11C.indd 3 01/09/04 14:48:10

INDEX

Parts Check List
Liste de contrôle des pièces
Lista de verificación de piezas

(b) - 3 (c) - 2 (d) - 1 (g) - 1 (h) - 1 (i) - 1

(j) - 2 (k) - 1

Note: To prevent over extension

of spindles, notches have
intentionally been cut into the
threads (approximately 13/8” from
the pad ends).

Remarque: Pour empêcher la
surextension des axes, des crans
ont été intentionnellement
découpés dans les filets, à 3,5 cm
environ des extrémités
rembourrées.

Nota: Para evitar la extensión
excesiva de los pivotes,
intencionalmente se han hecho
ranuras en las roscas a
aproximadamente 13/8” de los
extremos de las almohadillas.

2

Button (r)
Bouton (r)
Botón (r)

Locator (l)
Repère (l)
Localizador (l)

Spindle
already fitted
Axe déjà
installé
Pivote ya
ajustado

Handle (n)
Poignée (n)
Asa (n)

Hinge (m)
Charnière (m)
Bisagra (m)

Walk through door
Portail
Puerta de acesso

Extension
Rallonge
Extensión

3001-387_G11C.indd 4 01/09/04 14:48:17

INDEX

User Guide

Parts Check List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Gateway® Model G11c . . . . . . . . . . . . . . . . . . . . . . . . . 4-6

Warranty. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Parts Price List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Method of Payment . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Illustrations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-21

Guide d’utilisation

Liste de Contrôle des Pièces . . . . . . . . . . . . . . . . . . . . . 2

Gateway® Modelé G11c . . . . . . . . . . . . . . . . . . . . . . . . 7-9

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Liste des prix des piéces . . . . . . . . . . . . . . . . . . . . . . . . 15

Mode de Paiement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Figures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-21

Guía del usuario

Lista de Verificación de Piezas . . . . . . . . . . . . . . . . . . . 3

Reja Gateway® Modelo G11c . . . . . . . . . . . . . . . . . . . . 11-13

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Lista de precious de las piezas . . . . . . . . . . . . . . . . . . . 15

Metodo de Pago . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Ilustraciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-21

ENG

FRE

SPA

3

3001-387_G11C.indd 5 01/09/04 14:48:17

Installation

4

FOLLOW THESE
INSTRUCTIONS
CAREFULLY AND
KEEP THEM FOR
FUTURE
REFERENCE

This gate is designed for children from 6 months
to 24 months. Since each child’s skills develop at
different ages, these parameters should be
monitored against your child’s own development.

• No part of gate requires lubrication.

• Clean using warm, soapy water or a damp
cloth.

Important Information

Maintenance

WARNING

!

• Intended for use with children from 6
months through 24 months.

• Check the stability of the gate and tighten
all hardware and mountings regularly.

• To prevent serious injury or death,
securely install gate or enclosure and use
according to manufacturer’s instructions.

• Never use with a child able to climb over or
dislodge/open the gate or enclosure.

• Never use if gate is less than 3/4 of
child’s height.

• Do not use if any part of the gate is
broken or missing.

• This product will not necessarily prevent
all accidents. Never leave child
unattended.

• Use only spare parts available from
KidCo.

• Never allow child to climb or swing on gate.

• Use only with the locking/latching
mechanism securely engaged.

• Never use gate at top of stairs.

• Discontinue use if any part of gate is
damaged.

• Never climb over the gate.

• Never hang or tie toys etc. to any part
of the gate.

ENG

• Do not use abrasive cleaners or bleach.

• If using outdoors, and to help prevent rust,
treat gate with a rust inhibitor.
Some rusting may still occur.

Extension Placement Guide

Some overlap is intended for variations in wall construction.
30”-323/4” Gate

321/2”-36” Gate + 1 extension -placed on hinge side only

35”-38” Gate + 2 extensions -both placed on hinge side only
371/2”-411/2” Gate + 3 extensions -all placed on hinge side only

No more than 1 extension kit Model G5.5 (3 extensions) recommended per gate.
Extensions must be added as shown.

Basic gate

Included with gate

One optional
extension kit

{

3001-387_G11C.indd 6 01/09/04 14:48:18

1. The gate must be installed in a structurally

sound opening. Never install between two
railings or two stair posts.
Ensure mounting surface (wall, doorframe, stair
post, etc.) is strong, rigid and is smooth, clean
and grease free.

If mounting onto brick, drywall or other
surfaces, an optional gate installation kit,
wooden board mounted to the surface or
additional hardware may be necessary to
provide a solid, smooth surface.

Measure opening to determine if extensions are
needed. Correct width will be reached by
adjusting all 4 corner spindles. Each spindle
adjusts individually and may be extended to
varying lengths (up to 13/4” each) to allow for
molding, uneven walls, etc.

If using gate on a stairway, it must be placed on
the lowest stair on bottom.

2. Spindle attachment is different when using

extensions and when not using extensions.

If no extension/s are used, slide spindle (b)
into spindle housing end without tab (c). Push
assembly into gate corners.

3. Note: Spindle housings are not used if
square extension tubes are necessary. If the
housings have been inserted, remove with a
screwdriver.

4. If using extension/s, (see Extension

Placement Guide) insert square extension tubes
(j) into gate ends. Connect the bar (k) to upper
extension housing (h) and lower extension
housing (i). Push assembly over extension
tubes.
There should be no metal showing from
extension tubes. It may be necessary to apply
pressure to tubes to ensure they are fully
inserted into gate ends.

5. Slide spindles (b) into extension tubes.

6. Center the gate in opening with bottom rail

resting on floor. Gaps on each side should be
equal.
Open the handle to the raised position by
pressing the button (r) and lifting the handle (n)
at the same time. BUTTON MUST ALWAYS BE
PRESSED IN WHEN LIFTING HANDLE.
FAILURE TO DO SO WILL RESULT IN HANDLE
MECHANISM BREAKING.

7. Pull out the two bottom spindles (b) until they

touch mounting surface. Tighten nuts TOWARD
GATE FRAME as tightly as possible using

wrench (g) provided. Each spindle adjusts
individually and may be extended to varying
lengths to allow for molding, uneven walls, etc.

8. Close walk through door so locator (l) is

aligned directly above bottom gate rail. Do not
lower handle. Pull out the top spindle (b) on the
hinge side (m) until it touches the mounting
surface. Tighten nut TOWARD GATE FRAME
until locator drops and rests on bottom gate rail.

9. With handle in raised position, un-screw

handle spindle (b) until is it 1/8” from mounting
surface. Close the handle and check all
hardware.
If correctly installed, gate should be firmly in
place and handle will need to be raised to open
and close walk-through door. If gate is unstable,
raise handle and unscrew spindle a little further.
Recheck hardware until gate is secure. Once
secure, tighten nut TOWARD GATE FRAME.
If gate is not stable reread directions thoroughly.
Make certain gate is appropriate size for
opening and all steps have been followed
accurately.

10. A pressure indicator (d) has been included

as an additional safeguard. Lift handle (n) and
locate groove on underside. Return handle to
closed position and place indicator hook under
groove. Push in button (r) while pulling pressure
indicator up. Black gauge within indicator will
start moving down. Recommended pressure is
between 3 and 5. If gauge is more than 5,
loosen nut on handle spindle (b). If less than 3,
tighten handle spindle nut.

If unable to obtain recommended pressure, it
is important to know that gate is not defective.
Gate requires a strong, rigid surface to maintain
pressure. It may be necessary to consult a hard­ware store or baby proofer to find a
solution for safe installation.

Installation

5

3001-387_G11C.indd 7 01/09/04 14:48:18

Informations importantes

Entretien

ATTENTION

6

Operation

11. To Open Gate.

Release locking mechanism by pressing button
(r) in while lifting handle. BUTTON MUST
ALWAYS BE PRESSED IN WHEN LIFTING
HANDLE. Lift walk through door so hinge is
raised and door will swing open in either
direction.

To Close Gate.

Lift walk through door. Position locator (l) until
it is above the bottom rail. Make sure hinge has
dropped down. Push handle down to lock.

Gate should always be in locked position
when in use.

Installation Aid

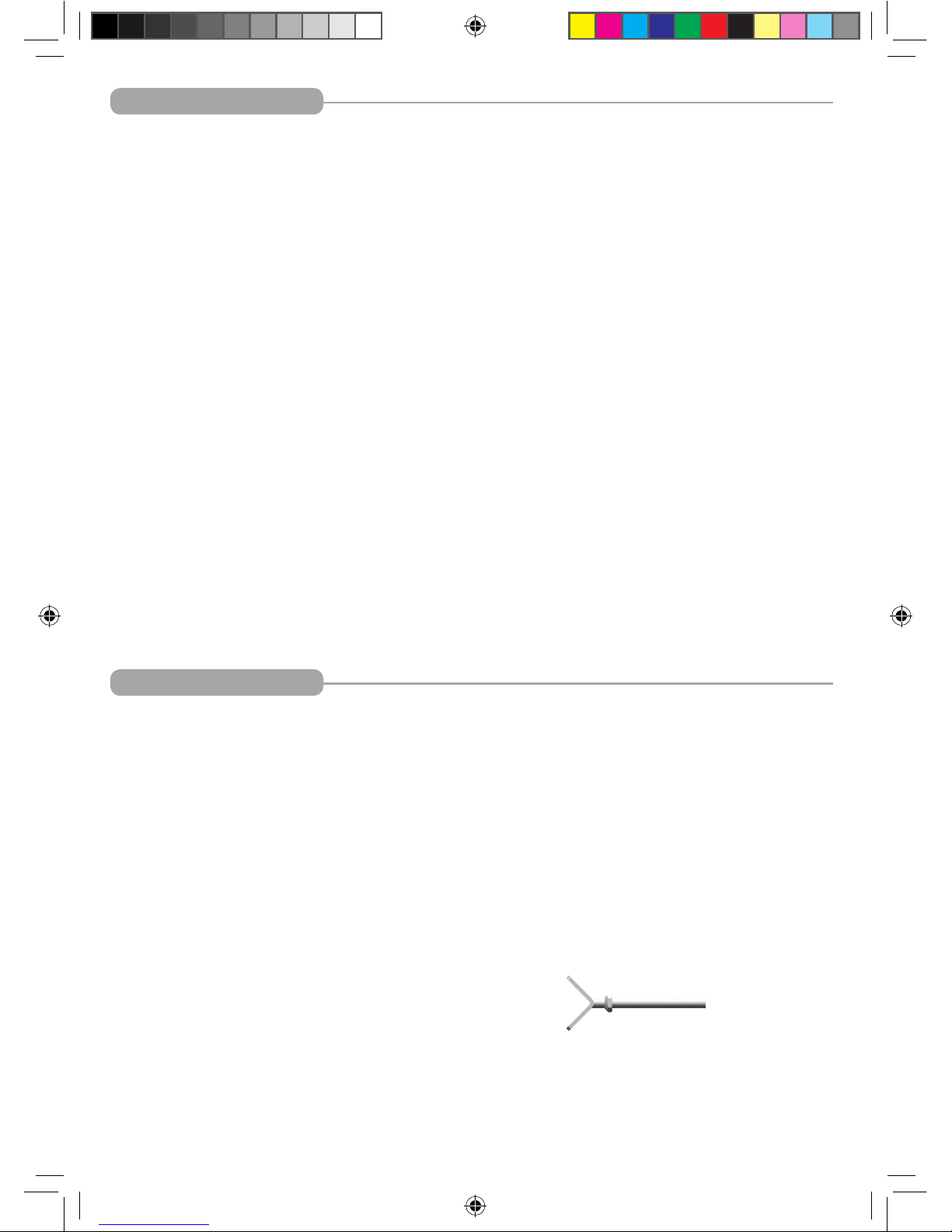

KidCo has available OPTIONAL Y spindles
(Model GY-1 Spindle) to assist in installation
when the mounting surface has a round
baluster. These spindles are used in place of the
spindles included with the basic gate. They may
be ordered through your local KidCo dealer or
direct from KidCo.

No more than 2 Y spindles may be used per
gate and may only be used on hinge side of
gate.

Warranty

KIDCO LIMITED WARRANTY

Your KidCo product is warranted to be free from manufacturing defects for a period of one
year from date of purchase under normal non commercial use and in compliance with the
operating instructions. This warranty extends only to the original retail purchaser and is only
valid when supplied with proof of purchase.

KidCo will either repair, or at our option replace, free of charge, any parts necessary to
correct defects in material or workmanship during the warranty period. This warranty is
complete and exclusive. The warranty expressly disclaims liability for incidental, special and
consequential damages of any nature. Any implied warranty arising by operation of law shall
be limited in operation to the terms of this warranty. Some states do not allow the exclusion
or limitation of incidental or consequential damages or limitations on how long an implied
warranty lasts, so the above may not apply to you. This warranty gives you specific legal
rights, and you may have other rights which vary from state to state.

SHOULD REPAIR OR PARTS BE NECESSARY

Should a repair be needed during the warranty period, ship the gate in the original carton or
similar protective container (check any retail store or purchase from UPS) and send freight
prepaid (we suggest UPS) to:

KidCo, Inc., 1013 Technology Way, Libertyville, IL 60048-5349.

Include a note with your return address, day-time telephone number, and specify what
is wrong with the product. Repairs can normally be made within 48 hours after receipt at
KidCo. For additional information CALL our customer service department at [phone].

3001-387_G11C.indd 8 01/09/04 14:48:19

Informations importantes

Entretien

ATTENTION

!

LIRE ATTEN­TIVEMENT CES
INSTRUCTIONS ET
LES CONSERVER
POUR POUVOIR
S’Y RÉFÉRER
ULTÉRIEUREMENT.

Cette barrière de sécurité a été conçue pour les
enfants âgés de 6 à 24 mois. Comme les
capacités de chaque enfant se développent à
des âges différents, le facteur âge doit être
ajusté en fonction du votre propre
développement de enfant.

• Utilisation prévue: enfants âgés de 6 à 24
mois.

• Vérifier la stabilité de la barrière et resserrer
régulièrement toute la quincaillerie et les
supports.

• Pour écarter tout risque de blessure grave,
voire mortelle, installer solidement la
barrière ou la fermeture et utiliser
conformément aux instructions du
fabricant.

• Ne jamais utiliser pour un enfant capable
de grimper par-dessus la barrière ou la
fermeture ou de la retirer.

• Ne jamais utiliser si la barrière ne mesure
pas au moins les trois quarts de la taille de
l’enfant.

• Ne pas utiliser si une pièce de la barrière
est cassée ou manquante.

• Ce produit n’empêchera pas nécessairement
tous les accidents. Ne jamais laisser un enfant
sans surveillance.

• Utiliser uniquement des pièces détachées
KidCo.

• Ne jamais laisser un enfant grimper sur la
barrière ni la secouer.

• Utiliser uniquement avec le mécanisme de
verrouillage/blocage solidement enclenché.

• Ne jamais utiliser la barrière en haut d’un
escalier.

• Cesser l’utilisation si un composant
quelconque de la barrière est endommagé.

• Ne jamais grimper sur la barrière.

• Ne jamais suspendre ni attacher de jouets,
etc. sur une partie quelconque de la
barrière.

• Aucune pièce de la barrière n’exige de
lubrification.

• Nettoyer avec de l’eau savonneuse chaude
ou un chiffon humide.

• Ne pas utiliser de nettoyants abrasifs ou un
agent blanchissant.

• Dans le cas d’une utilisation extérieure et
pour empêcher la formation de rouille,
traiter la barrière avec un antirouille.
L’apparition de rouille est toujours possible.

FRE

7

3001-387_G11C.indd 9 01/09/04 14:48:19

Un chevauchement est prévu pour tenir compte des variantes de construction murale.

76.2 á 83.1 cm Barrière

82.5 á 91.4 cm Barrière + 1 rallonge -placée côté charnière uniquement

88.9 á 96.5 cm Barrière + 2 rallonges -placées côté charnière uniquement

95.2 á 105.4 cm Barrière + 3 rallonges -toutes placées côté charnière
uniquement

Pas plus de 1 kit de rallonges - Modèle G5.5 (3 rallonges) recommandé par barrière.
Les rallonges doivent être ajoutées comme indiqué sur l’illustration.

Installation

8

Installation

1. La barrière doit être installée dans une

ouverture structurellement saine. Ne jamais
l’installer entre deux rampes ou montants
d’escalier.

S’assurer que la surface de fixation (mur,
embrasure de porte, montant d’escalier, etc.) est
solide, rigide, lisse, propre et non grasse.

S’il s’agit d’une fixation sur un mur en brique,
une cloison sèche ou d’autres surfaces, il est
possible qu’un kit d’installation de barrière
facultatif, une planche en bois montée sur la
surface ou de la quincaillerie supplémentaire
soit nécessaire pour garantir une surface lisse
et solide.

Mesurer l’ouverture pour déterminer si des
rallonges sont nécessaires. La largeur correcte
sera atteinte en ajustant les 4 axes de coin.
Chaque axe s’ajuste individuellement et pourra
être allongé à des longueurs diverses (4,5 cm
maximum par axe) pour tenir compte des
moulures, irrégularités des murs, etc.

Si la barrière est utilisée dans un escalier, elle
devra être placée sur la première marche de
l’escalier.

2. La fixation des axes est différente selon que

l’on utilise des rallonges ou non.

Si aucune rallonge n’est utilisée, glisser l’axe (b)
dans l’extrémité du boîtier d’axe sans patte (c).

Pousser l’ensemble dans les coins de la
barrière.

3. Remarque:

Les boîtiers d’axe ne sont pas utilisés si des
tubes d’extension carrés sont nécessaires. Si les
boîtiers ont été insérés, les retirer avec un
tournevis.

4. Si une ou des rallonges sont utilisées (cf.

Guide de mise en place des rallonges), insérer
les tubes d’extension carrés (j) dans les
extrémités de la barrière. Connecter la barre (k)
à un boîtier d’extension supérieur (h) et un
boîtier d’extension inférieur (i). Pousser
l’ensemble sur les tubes d’extension. Aucune
partie métallique ne doit dépasser des tubes
d’extension.
Il faudra peut-être appuyer sur les tubes pour
garantir leur insertion complète dans les
extrémités de la barrière.

5. Glisser les axes (b) dans les tubes
d’extension.

6. Centrer la barrière dans l’ouverture, avec le

rail inférieur en appui par terre. Les espaces de
chaque côté doivent être de longueur identique.

Ouvrir la poignée en position relevée en
appuyant sur le bouton (r) et en soulevent la
poignée (n) en même temps. IL FAUT
TOUJOURS APPUYER SUR LE BOUTON POUR
POUVOIR SOULEVER LA POIGNÉE.
RESPECTER CETTE CONSIGNE SOUS PEINE
DE CASSER LE MÉCANISME DE LA POIGNÉE.

7. Tirer sur les deux axes inférieurs (b) jusqu’à

ce qu’ils touchent la surface de fixation. Serrer
le plus possible les écrous VERS LE CADRE
DE LA BARRIÈRE à l’aide la clé (g) fournie.
Chaque axe s’ajuste individuellement et pourra
être allongé à des longueurs diverses pour tenir
compte des moulures, irrégularités des murs,
etc.

Guide de mise en place des rallonges

Mode d’emploi

Barrière de base

Fourni avec la
barrière

Un kit de rallonges
facultatif

{

3001-387_G11C.indd 10 01/09/04 14:48:20

Installation

8. Refermer le portail pour que le repère (k) soit

aligné directement au-dessus du rail de barrière
inférieur. Ne pas abaisser la poignée. Tirer sur
l’axe supérieur (b) côté charnière (m) jusqu’à ce
qu’il touche la surface de fixation. Serrer l’écrou
VERS LE CADRE DE LA BARRIÈRE jusqu’à ce
que le repère chute et prenne appui sur le rail
de barrière inférieur.

9. Avec la poignée en position relevée, dévisser

l’axe (b) jusqu’à ce qu’il se situe à 3 mm de
la surface de fixation. Refermer la poignée et
vérifier toute la quincaillerie. Si elle est correcte­ment installée, la barrière doit tenir fermement
en place et il faudra relever la poignée pour
ouvrir et fermer le portail. Si la barrière est
instable, soulever la poignée et dévisser l’axe
un peu plus. Revérifier la quincaillerie jusqu’à
ce que la barrière soit bien fixée. Une fois la
barrière fixée, serrer l’écrou vers le cadre de la
barrière.

Si la barrière n’est pas stable, relire attentive­ment le mode d’emploi. S’assurer que la bar­rière est de taille appropriée pour l’ouverture
et que toutes les étapes ont été précisément
suivies.

10. Un indicateur de pression a été fourni
comme protection supplémentaire. Soulever
la poignée (n) et situer la rainure en dessous.
Retourner la poignée en position fermée et
placer le crochet indicateur sous la
rainure. Pousser le bouton (r) tout en tirant
sur l’indicateur de pression pour le remonter.
La jauge noire dans l’indicateur commence
à descendre. La pression recommandée se
situe entre 3 et 5. Si la jauge affiche plus de 5,
desserrer l’écrou sur l’axe de la poignée (b). Si
elle indique moins de 3, serrer l’écrou de l’axe
de la poignée.
Si la pression recommandée ne peut être
atteinte, il est important de savoir que la barrière
n’est pas défectueuse. La barrière exige une
surface solide et rigide pour maintenir la
pression. Il pourra être nécessaire de consulter
un quincaillier ou un spécialiste en sécurité des
bébés pour trouver une solution et sécuriser
l’installation.

9

11. Pour ouvrir la barrière.

Relâcher le mécanisme de verrouillage en
appuyant sur le bouton (r) tout en soulevant la
poignée (n). IL FAUT TOUJOURS APPUYER
SUR LE BOUTON POUR POUVOIR SOULEVER
LA POIGNÉE. Soulever le portail pour rehausser
la charnière et ouvrir le portail dans l’une ou
l’autre direction.

Pour fermer la barrière.

Soulever le portail. Placer le repère (l) jusqu’à
ce qu’il se situe au-dessus du rail inférieur.
S’assurer que la charnière s’est abaissée.
Pousser la poignée vers le bas pour verrouiller.

La barrière doit toujours être en position
verrouillée en cours d’utilisation.

Mode d’emploi

Aide d’installation

KidCo propose des axes EN OPTION (axe
modèle GY-1) pour faciliter l’installation lorsque
la surface de fixation a un balustre arrondi. Ces
axes remplacent ceux qui sont fournis avec la
barrière de base. Ils se commandent auprès
d’un revendeur KidCo ou directement auprès de
from KidCo.

Il ne faut pas utiliser plus de 2 axes en Y par
barrière et ces axes doivent uniquement être
placès côté charnière.

3001-387_G11C.indd 11 01/09/04 14:48:20

Información importante

Mantenimiento

ADVERTENCIA

10

Garantie

GARANTIE LIMITÉE KIDCO

Votre produit KidCo est garantit contre tout défaut de fabrication pendant une période d’un
an à partir de la date d’achat dans des conditions normales d’utilisation non commerciale
et conforme au mode d’emploi. Cette garantie est uniquement accordée à l’acheteur
d’origine chez un revendeur et elle est uniquement valable pour toute réclamation
accompagnée d’un justificatif d’achat.

KidCo réparera ou, à sa discrétion, remplacera gratuitement toute pièce nécessaire pour
corriger les vices de matériel ou de fabrication durant la période de garantie. Cette garantie
est complète et exclusive. Par cette garantie, KidCo rejette expressément toute
responsabilité vis-à-vis de dommages accessoires, spéciaux et indirects, quelle qu’en soit
la nature. Toute garantie tacite par effet de la loi se limitera aux termes de cette garantie.
Certaines provinces n’autorisant pas l’exclusion ou la limitation de dommages accessoires
ou indirects en rapport avec la durée d’une garantie tacite, il est possible que ce qui
précède ne vous concerne pas. Cette garantie vous accorde des droits légaux spécifiques
et il est possible que vous ayez d’autres droits, variables d’une province à l’autre.

POUR TOUTE RÉPARATION OU PIÈCE NÉCESSAIRE

Si une réparation s’avère nécessaire durant la période de garantie, expédiez la barrière de
sécurité dans son carton d’origine ou une boîte de protection similaire (disponible auprès
d’un revendeur ou vendue par UPS) et envoyez en fret payé d’avance (UPS suggéré) à:

KidCo, Inc., 1013 Technology Way, Libertyville, IL 60048-5349.

Incluez une note mentionnant vos adresse de retour et numéro de téléphone, et décrivez
la nature du problème. Les réparations sont normalement effectuées sous 48 heures après
réception par KidCo. Pour plus d’informations, REJOIGNEZ notre service clientèle au
[phone].

3001-387_G11C.indd 12 01/09/04 14:48:20

Información importante

Mantenimiento

ADVERTENCIA

!

SIGA CUIDADO­SAMENTE ESTAS
INSTRUCCIONES
Y CONSÉRVELAS
PARA SU REFE­RENCIA FUTURA

La reja está diseñada para niños de 6 a 24
meses de edad. Debido a que cada niño
desarrolla destrezas a diferentes edades, estos
parámetros se deben ajustar al desarrollo
particular de su hijo.

• Diseñada para usarse con niños de 6 a 24
meses de edad.

• Revise la estabilidad de la reja y apriete
regularmente todo el herraje y los
accesorios de montaje.

• Para evitar una lesión grave o la muerte,
instale la reja o el corral con seguridad y
úselo de acuerdo con las instrucciones del
fabricante.

• Nunca use estos productos para un niño
que se pueda subir a ellos o abrir la reja o
el corral.

• Nunca use la reja si su altura es menor que
3/4 partes de la estatura del niño.

• No use la reja si alguna de sus partes falta
o está rota.

• Este producto no necesariamente evitará
todos los accidentes. Nunca deje
desatendido al niño.

• Use sólo piezas de repuesto de KidCo.

• Nunca permita que el niño se suba o se
columpie en la reja.

• Use sólo con el mecanismo de cierre
firmemente asegurado.

• Nunca use la reja en la parte superior de
las escaleras.

• No use la reja si alguna de sus partes está
dañada.

• Nunca se pase sobre la reja.

• Nunca cuelgue ni amarre juguetes u otros
objetos a ninguna parte de la reja.

• Ninguna pieza de esta reja requiere
lubricación.

• Limpie con agua jabonosa tibia o con un
paño húmedo.

• No use limpiadores abrasivos ni
blanqueador.

SPA

• Si se va a usar en el exterior, y para evitar
la oxidación, trate la reja con un inhibidor
de corrosión. Aún así puede ocurrir algo
de corrosión.

11

3001-387_G11C.indd 13 01/09/04 14:48:21

Se permite algo de traslape para ajustarse a las variaciones de construcción de la pared.

30”-323/4” Reja

321/2”-36” Reja más 1 extensión -se coloca sólo en el lado de la bisagra

35”-38” Reja más +2 extensiones -ambos se colocan sólo en el lado de la bisagra
371/2”-411/2” Reja más +3 extensiones -todos se colocan sólo en el lado de la bisagra

Se recomienda no más de 1 juego de extensión (3 extensiones), modelo G5.5 por reja.

Las extensiones se deben añadir de la manera mostrada.

Instalación

12

Instalación

1. La reja se debe instalar en una abertura

estructuralmente sólida. Nunca la instale entre
dos rieles ni entre dos postes de escaleras.

Asegúrese de que la superficie de montaje
(pared, marco de la puerta, poste de las
escaleras, etc.) sea fuerte, rígida y lisa, limpia y
sin grasa.

Si se va a montar sobre ladrillo, muro seco u
otras superficies, es posible que sea
necesario un juego opcional de instalación
de la reja, una tabla de madera montada en
la superficie o herraje adicional para
proporcionar una superficie sólida y lisa.

Mida la abertura para determinar si se necesitan
extensiones. El ancho correcto se puede lograr
ajustando los 4 pivotes de las esquinas. Cada
pivote se ajusta individualmente y se puede
extender a varias longitudes (hasta 13/4” cada
uno) para adaptarse a las molduras, paredes
irregulares, etc.

Si va a usar la reja en una escalera, debe
colocarla en el último escalón en la parte
inferior.

2. Cuando se usa una extensión la conexión

del pivote es diferente a cuando no se usa
una extensión.

Si no se usa una extensión, deslice el pivote (b)
en el extremo de la cubierta del pivote que no
tiene lengüeta (c).

Empuje el conjunto hacia las esquinas de la
reja.

3. Nota:

Si es necesario usar tubos de extensión
cuadrados no se usan las cubiertas para

pivotes. Si ya se insertaron las cubiertas,
sáquelas con un destornillador.

4. Si se usa una o más extensiones (vea la

sección Guía de colocación de las extensiones),
introduzca los tubos de extensión cuadrados (j)
en los extremos de la reja. Conecte la barra (k)
en una cubierta de extensión superior (h) y en
una cubierta de extensión inferior (i). Empuje el
conjunto sobre los tubos de extensión. No se
debe ver el metal de los tubos de extensión. Es
posible que sea necesario aplicar presión sobre
los tubos para asegurarse de que estén total­mente insertados en los extremos de la reja.

5. Deslice los pivotes (b) en los tubos de
extensión.

6. Centre la reja en la abertura con el barandal

inferior descansando en el piso.
Las separaciones en cada uno de los extremos
deben ser iguales.

Abra el asa hasta su posición elevada
presionando el botón (r) y levantando el asa (n)
al mismo tiempo. EL BOTÓN SIEMPRE DEBE
ESTAR PRESIONADO CUANDO SE LEVANTE
EL ASA. DE NO HACERLO SE PUEDE
OCASIONAR EL ROMPIMIENTO DEL
MECANISMO DEL ASA.

7. Hale hacia afuera los dos pivotes inferiores

(b) hasta que toquen la superficie de montaje.
Apriete las tuercas HACIA EL BASTIDOR DE
LA REJA tan ajustadamente como sea posible
usando la llave de tuercas (g) que se
proporciona. Cada pivote se ajusta individual­mente y se puede extender a varias longitudes
para adaptarse a las molduras, paredes
irregulares, etc.

Guía de colocación de las extensiones

Operación

Reja básica

Se incluye con
la reja

Un juego de
extensión opcional

{

3001-387_G11C.indd 14 01/09/04 14:48:21

Auxiliar de instalación

KidCo tiene disponibles pivotes Y
OPCIONALES (Modelo GY-1 pivote) para asistir
en la instalación cuando la superficie de
montaje tiene un balaustre redondo. Estos
pivotes se usan en lugar de los pivotes que se
incluyen con la reja básica. Puede pedir los
pivotes a través del concesionario KidCo de su
localidad o directamente de KidCo.

No se pueden usar más de dos pivotes en Y
por reja, y sólo se pueden usar en el lado de
la bisagra de la reja.

Instalación

8. Cierre la puerta de acceso de manera que

el localizador (l) quede alineado directamente
sobre el barandal inferior de la reja. No baje el
asa. Hale hacia afuera el pivote superior (b) del
lado de la bisagra (m) hasta que toque la
superficie de montaje. Apriete la tuerca HACIA
EL BASTIDOR DE LA REJA hasta que el
localizador caiga y descanse sobre el barandal
inferior de la reja.

9. Con el asa en posición elevada, desatornille

el pivote del asa (b) hasta que quede a una
distancia de 1/8” de la superficie de montaje.
Cierre el asa y revise todo el herraje. Si está
correctamente instalada, la reja debe quedar
firmemente en su lugar y será necesario elevar
la reja para abrir y cerrar la puerta de acceso. Si
la reja es instable, eleve el asa y desatornille el
pivote un poco más. Vuelva a revisar el herraje
hasta que la reja esté segura. Una vez
asegurada, apriete las tuercas hacia el

bastidor de la reja.

Si la reja no queda estable vuelva a leer
detenidamente las instrucciones. Asegúrese de
que el tamaño de la reja sea apropiado para la
abertura y de haber seguido exactamente todos
los pasos de la instalación.

10. Se ha incluido un indicador de presión

como protección adicional. Levante el asa (n) y
localice la ranura en la parte de abajo. Vuelva
a poner el asa en posición cerrada y coloque
el gancho del indicador debajo de la ranura.
Presione el botón (r) mientras hala hacia arriba
el indicador de presión. El medidor negro que
se encuentra dentro del indicador comenzará a
moverse hacia abajo. La presión recomendada
es entre 3 y 5. Si el medidor indica más de
5, afloje la tuerca del pivote del asa (b). Si es
menos de 3, apriete la tuerca del pivote del asa.
Si no puede obtener la presión recomendada,
es importante que sepa que la reja no está
defectuosa. La reja requiere una superficie
resistente y rígida para mantener la presión.
Es posible que sea necesario consultar a una
ferretería o a un especialista en seguridad
doméstica para bebés a fin de encontrar una
solución para la instalación segura de la reja.

13

Operación

11. Para abrir la reja.

Libere el mecanismo de fijación presionando el
botón (r) mientras levanta el asa (n). EL BOTÓN
SIEMPRE DEBE ESTAR PRESIONADO
CUANDO SE LEVANTE EL ASA (n). Levante
la puerta de acceso de manera que la bisagra
quede levantada y la puerta se abra hacia
cualquier dirección.

Para cerrar la reja.

Levante la puerta de acceso. Coloque el
localizador (l) hasta que se encuentre sobre el
barandal inferior. Asegúrese de que la bisagra
se haya bajado. Empuje el asa hacia abajo para
bloquearla. La reja siempre debe estar en

posición bloqueada durante su uso.

3001-387_G11C.indd 15 01/09/04 14:48:21

Parts Price list
Liste des prix des pièces
Lista de precios de las piezas

14

Garantía

GARANTÍA LIMITADA DE KIDCO

Se garantiza que su producto KidCo estará libre de defectos de fabricación por un período
de un año a partir de la fecha de compra bajo condiciones de uso normales y no
comerciales y si se cumple con las instrucciones de operación. Esta garantía se extiende
sólo al comprador minorista original y sólo es válida cuando se proporciona con un
comprobante de compra.

KidCo gratuitamente reparará o reemplazará, a su opción, cualquier pieza necesaria para
corregir los defectos en los materiales o la mano de obra durante el período de la garantía.
Esta garantía es completa y exclusiva. La garantía expresamente renuncia a la
responsabilidad por daños incidentales, especiales y emergentes de cualquier naturaleza.
Cualquier garantía implícita que surja del ministerio de la ley estará limitada en aplicación a
los términos de esta garantía. Algunos estados no permiten la exclusión ni la limitación de
daños incidentales o resultantes ni las limitaciones en la duración de una garantía implícita,
de manera que lo antedicho puede no aplicar a usted. Esta garantía le confiere derechos
legales específicos, y usted puede tener otros derechos dependiendo del estado en donde
resida.

SI SE REQUIERE REPARACIÓN O PIEZAS

Si se requiere la reparación de la reja durante el período de la garantía, empáquela en su
caja original o en un recipiente protector similar (puede conseguir uno en alguna tienda
minorista o cómprelo en UPS) y envíela con porte prepagado (sugerimos UPS) a:

KidCo, Inc., 1013 Technology Way, Libertyville, IL 60048-5349.

Incluya una nota que contenga la dirección de devolución, un número telefónico de
contacto durante el día y especifique cuál es el problema con el producto. Normalmente
las reparaciones se hacen en el transcurso de 48 horas después de que el producto se
recibe en KidCo. Si desea información adicional LLAME a nuestro Departamento de
Servicio al Cliente al teléfono [phone].

3001-387_G11C.indd 16 01/09/04 14:48:22

19

3001-387_G11C.indd 21 01/09/04 14:48:31

1.

2.

20

(c) (b)

(b)

(c) (b)

3.

5.

4.

6.

(i)

(k)

(h)

(b)

(b)

(r)

(n)

3001-387_G11C.indd 22 01/09/04 14:48:39

21

8.7.

(l)

(b)

9.

11.

10.

(b)

{

1/8"

3 mm

(b)

(r)

(b)

(m)

(b)

(n)

(d)

(r)

3001-387_G11C.indd 1 01/09/04 14:48:07

KidCo is a member of:

KidCo est un membre de :

KidCo es miembro de:

Made in Denmark for:
KidCo, Inc.
1013 Technology Way
Libertyville, IL 60048-5349

www.kidco.com
Phone [phone]
Fax [phone]

Bl. 3001-387a • G11c-0409

3001-387_G11C.indd 2 01/09/04 14:48:08
