Kicker HS10 User guide

Page 1
HS10
POWERED SUB ENCLOSURE
Owner’s Manual
Manual del Propietario | Español SUBWOOFER AUTOAMPLIFICADO
Benutzerhandbuch | Deutsch AKTIVSUBWOOFER GEHÄUSE
Manuel d’utilisation | Française CAISSON DE GRAVES ACTIF
Page 2
POWERED SUBWOOFER ENCLOSURE Owner’s Manual
MODEL: HS10
Authorized KICKER Dealer:
Purchase Date:
Model Number:
Serial Number:
The ultra-compact KICKER Hideaway™ Enclosure offers the quickest and easiest way to add a subwoofer to your vehicle, providing signature KICKER bass in a small enclosure. This system has been meticulously fi ne­tuned by KICKER engineers to deliver astounding performance and sound without the time-consuming setup required for a typical amp-sub upgrade.
SPECIFICATIONS
Model: HS10
Subwoofer [in, cm] 10”, 25
Continuous Power Handling [Watts RMS] 180W
Frequency Response [Hz] 25Hz–120Hz
Electronic Crossover 18dB/octave Lowpass 50–120Hz;
Phase Switch 0° / 180°
Input Sensitivity Low Level: 250mV–10V
KickEQ™ Bass Boost Variable to +6dB @ 40Hz
Remote Bass Level Control Included
Start-Stop Compatible Yes
Net weight [lbs., kg] 11.4, 5.2
Height [inches, cm] 3-1/8, 8.1
Width [inches, cm] 9-7/8, 24.9
Depth [inches, cm] 14, 35.4
24dB/octave Highpass @ 25Hz
High Level: 1V–40V
Note: All specifi cations and performance fi gures are subject to change. Please visit www.kicker.com for the most current information.
INSTALLATION
Mounting: Choose a structurally sound location to mount your KICKER powered subwoofer enclosure. Make sure the mounting screws will not puncture the gas tank/brake lines/wiring or interfere with any mechanical parts on the underside of the mounting surface. Choose a location that allows at least 4” (10cm) of open ventilation for the amplifi er. If possible, mount the enclosure in the climate-controlled passenger compartment.
2
Hideaway™
Page 3

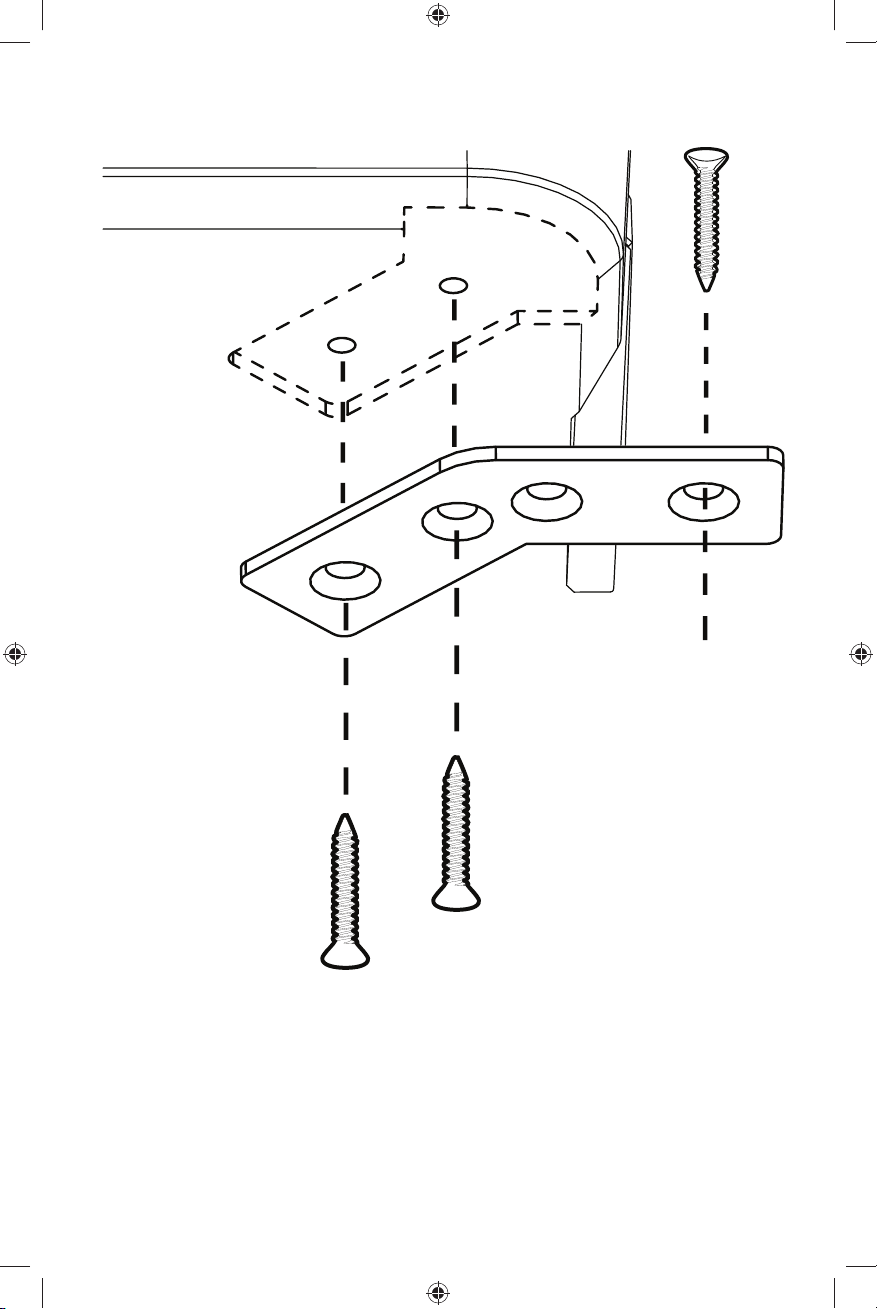

Mount the brackets to the bottom of the enclosure using the supplied smaller screws. Securely attach the enclosure to the vehicle with the supplied larger screws.
3
Page 4

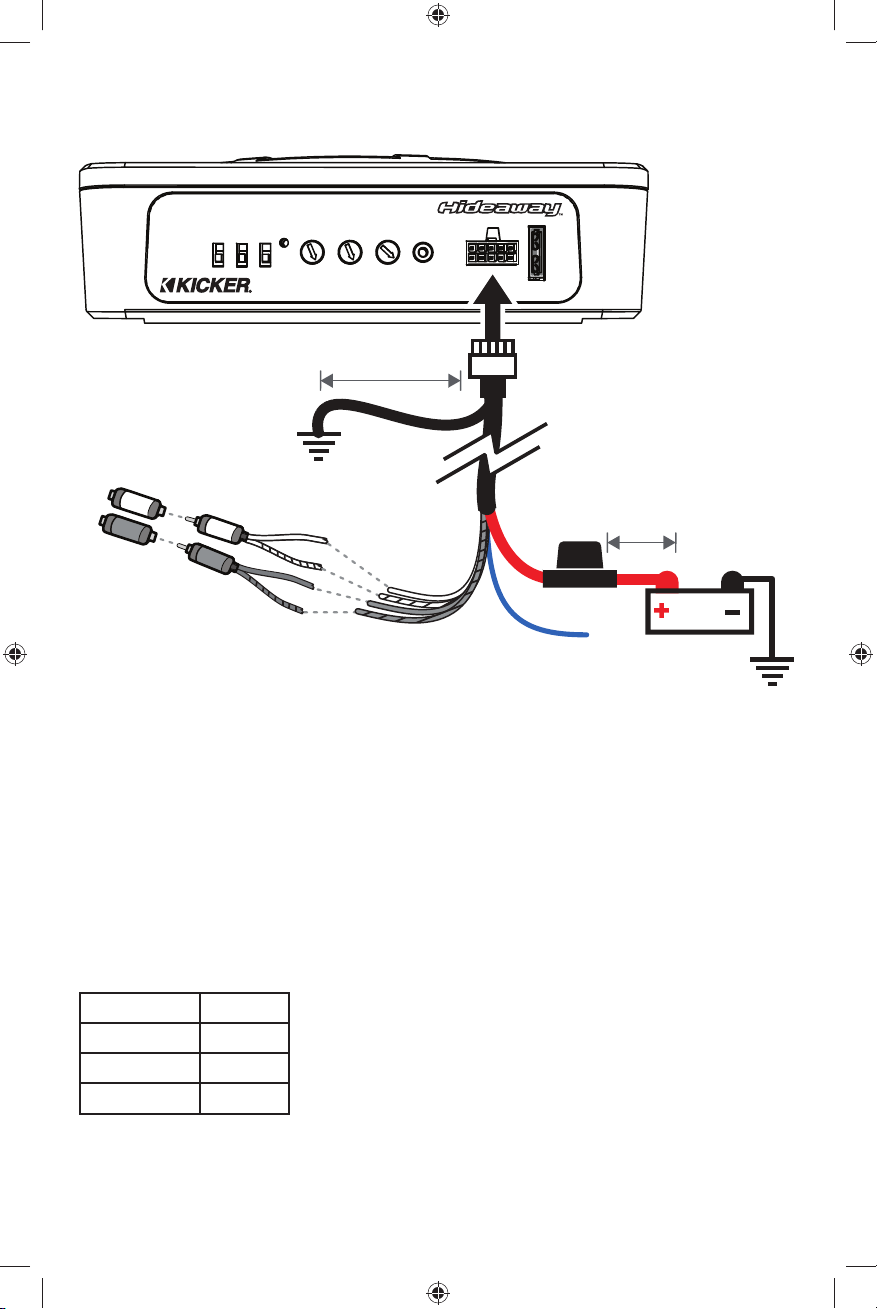

Wiring:
AUTO
INPUT
TURN
LEVEL
ON
+12VDCHILO0°
BASS
PWR/
BOOST
PRT
PHASE
180°
0 6 50 120 0 11
bare metal chassis ground
X-OVER
FREQ GAIN
≤ 24” [60cm]
REMOTE
BASS
46HS10 15A
+
-
L
R GND
REM +12V
quick-connect wiring harness
15A fuse
≤18” [45cm] from positive battery terminal
KICKER KISL (sold separately)
remote turn-on see next page
Observe the polarity of input connections to avoid signal loss.
Use the KICKER KISL for source units with RCA outputs or splice the quick-connect harness leads directly to your source unit’s speaker-level outputs.
12V
battery
bare metal chassis ground
If using an LOC please ensure that it is not wired in reverse. Failure to do so will result in little to no output. KICKER recommends using the KISL as shown above.
quick-connect wiring harness audio inputs:
White Left + White/Black Left – Grey Right + Grey/Black Right –
4
Hideaway™
Page 5
AUTO
INPUT
TURN
LEVEL
ON
+12VDCHILO0°
BASS
PWR/
PRT
PHASE
180°
X-OVER
BOOST
FREQ GAIN
0 6 50 120 0 11
REMOTE
BASS
46HS10 15A
+
-
L
R GND
REM +12V

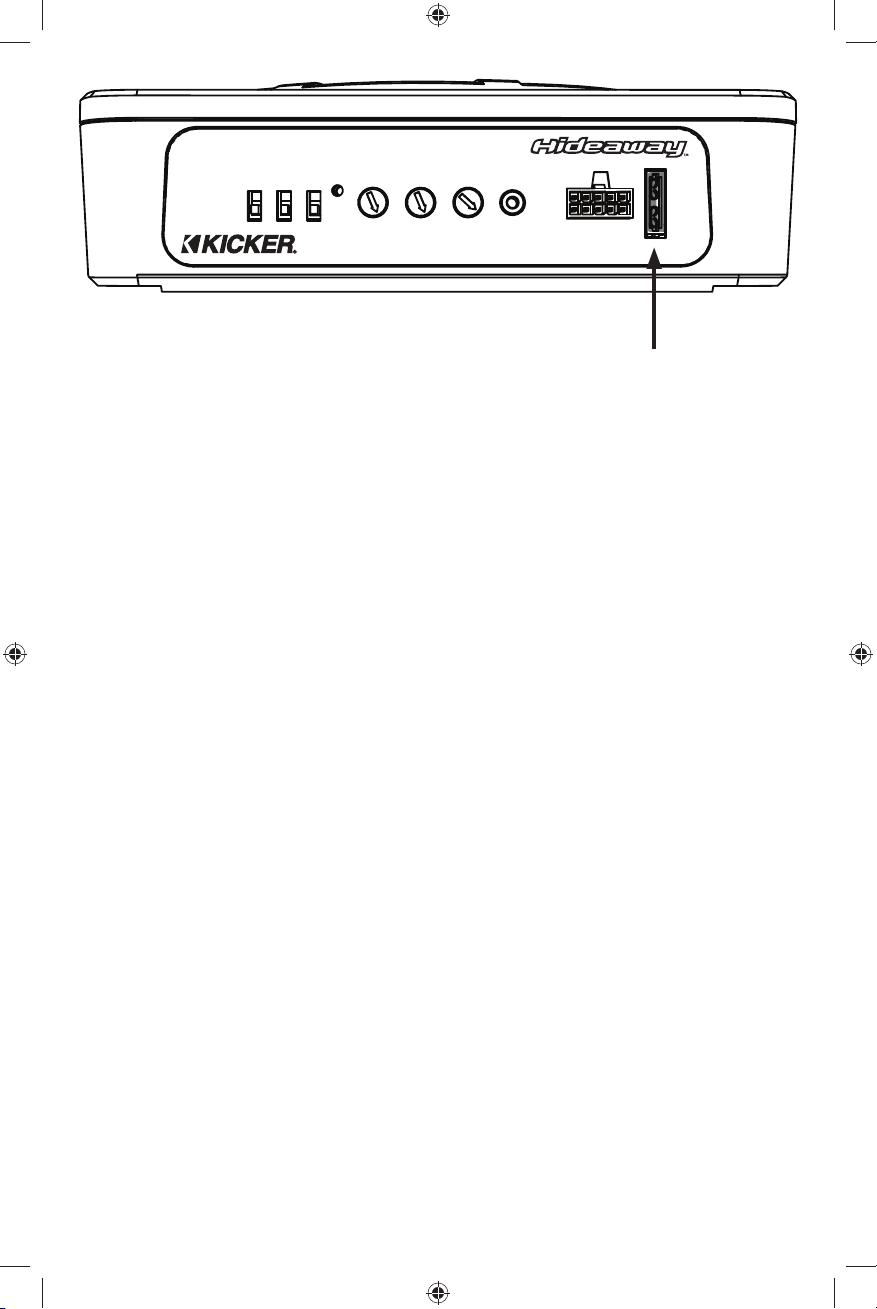

Fuse 15 Amperes
Automatic Turn-On Selection: KICKER powered enclosures offer two different automatic turn-on modes that can be selected on the side panel; +12V and DC Offset. Using the DC Offset mode causes the REM terminal to have +12V out for turning on additional amplifi ers.
• Remote Turn-On: Set the switch to +12V to use the remote turn-on lead from your source unit. Run 18 gauge wire from the Remote Turn-On Lead on your source unit to the terminal labeled REM on the quick­connect wiring harness.
• DC Offset Turn-On: If Remote Turn-On is not an option, the next best setting is DC Offset. The DC Offset mode detects a DC offset from the HI-Level speaker outputs when the source unit has been turned on.
Phase Switch: The phase switch lets you invert the phase of the signal played through your powered subwoofer. This is useful if the speakers in your system are out of phase with the subwoofer. Toggle this switch to fi nd the position that gives you the best bass response.
Input Level: The inputs on KICKER powered enclosures are capable of receiving either Hi (speaker-level) or Low-level (RCA) signals from your source unit. Set the Input Level switch on the side panel to match the outputs of your source unit.
Crossover Control: The variable crossover on the side panel allows you to adjust the crossover frequency from 50–120Hz. The setting for this control is subjective; 80Hz is a good place to start.
Input Gain Control: The input gain control is not a volume control. It matches the output level of the source unit to the input sensitivity of the amplifi er. Maximum power out of the amplifi er is possible with the gain in the lowest position. Incorrectly setting the gain can result in distorted output or damage to, and premature failure of, your speakers. For a quick setup, turn the source unit up to about 3/4 volume (if the source unit goes to 30, turn it to
25). Slowly turn up (clockwise) the gain on the amplifi er until you can hear audible distortion, then turn it down a little.
Bass Boost Control: The variable bass boost control on the side panel is designed to give you increased output (0–6dB) at 40 Hz. The setting for this control is subjective. If you turn it up, you must readjust the input gain control to avoid clipping the powered enclosure’s amplifi er.
Remote Bass Control: With the included remote bass control, you have the ability to control the output level of your powered enclosure remotely. When plugged into the enclosure, the remote bass attenuates the gain level of the signal. To mount the remote bass level control, simply screw the metal bracket to the chosen location, then slide the housing onto the bracket until it snaps into place. Run the cable from the controller to the “Remote Bass” jack on your powered enclosure’s side panel. DO NOT disconnect the remote bass control
when the amplifi er is on!
5
Page 6

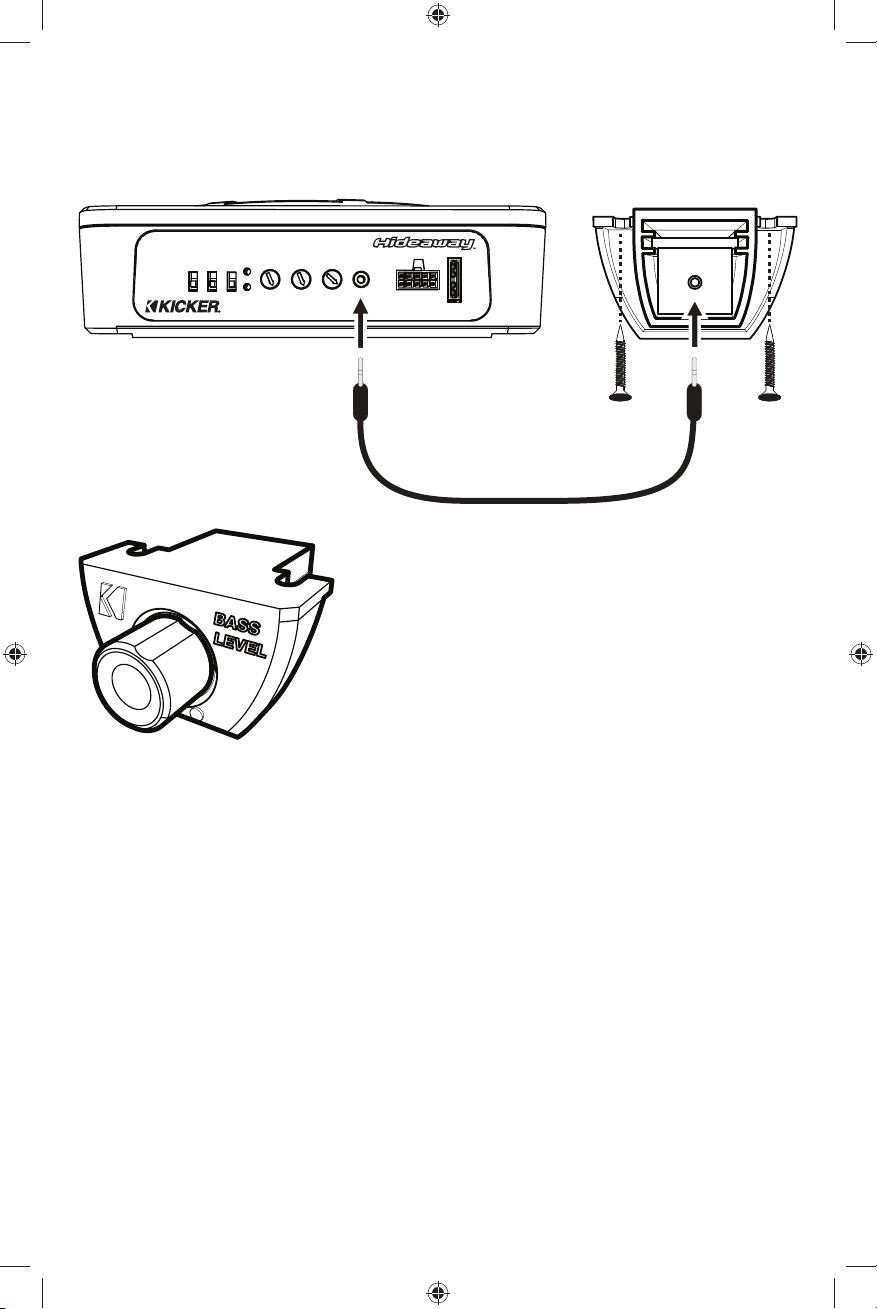

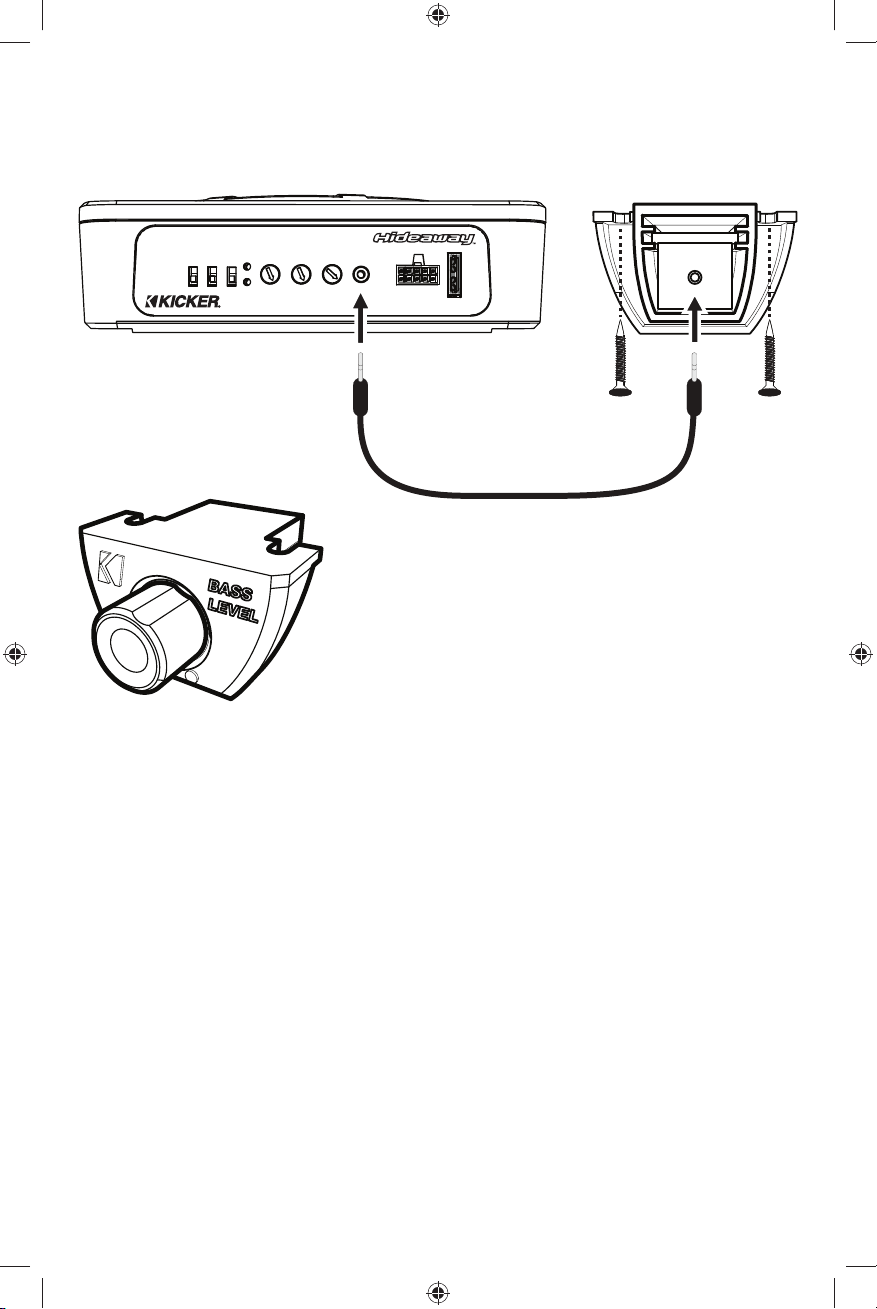

REMOTE BASS CONTROL INSTALLATION
Surface-mount the CXARC remote using the supplied screws.
AUTO TURN
ON
+12VDCHILO0°
BASS
X-OVER
PWR/
INPUT
BOOST
FREQ GAIN
PRT
LEVEL
PHASE
180°
0 6 50 120 0 11
Connect the supplied 1/8th inch [3.5mm] patch cable to the CXARC remote and the Remote Bass jack on the amplifi er.
REMOTE
BASS
46HS10 15A
+
-
L
R GND
REM +12V
back view
Remote cable passes audio; do not run cable parallel to power wires.
6
Hideaway™
Page 7
TROUBLESHOOTING
If your amplifi er does not appear to be working, check the obvious things fi rst such as blown fuses, poor or incorrect wiring connections, incorrect setting of crossover and gain controls, etc. There is a dual-stage PWR/ PRT LED on side panel of your powered enclosure denoting the power state of the amplifi er. When the LED is blue, this indicates the powered enclosure is turned on and its amplifi er is functioning properly.
PWR/PRT LED off, no output? With a Volt Ohm Meter (VOM) check the following: (should read +12V to +16V) Remote turn-on terminal (should read +12V to +16V) Check for reversed power and ground connections. Ground terminal, for proper conductivity. Check for blown fuses.
Check the AUTO TURN-ON switch setting. Check for a DC offset between a speaker lead and ground if using
DC-OFFSET mode.
PWR/PRT LED blue (Amp not in protection), no or low output? Check the following: audio input connections Check the balance control on source unit Check the polarity of the input signal connections. Check for a signal in the audio cable feeding the powered enclosure with the VOM meter set to measure “AC” voltage. Substitute source unit with a “known” good source unit.
PWR/PRT LED red (Amp in protection), no output? Amplifi er shuts down only while vehicle is running = voltage protection circuitry is engaged. Voltage to the amplifi er is not within the 10–16 volt operating range. Have the vehicle’s charging and electrical system inspected. A red PWR/PRT LED may also indicate low battery voltage. Check all the connections in your vehicle’s charging system. It may be necessary to replace or charge your vehicle’s battery or replace your vehicle’s alternator.
Reduced bass response? Flip the phase switch to the opposite position; if the bass improves, your speakers were out of phase with the subwoofer.
Ground Noise? KICKER amplifi ers are engineered to be fully compatible with all manufacturers’ head units. Some head units may require additional grounding to prevent noise from entering the audio signal. If you are experiencing this problem with your head unit, in most cases running a ground wire from the RCA outputs on the head unit to the chassis will remedy this issue. If you still have problems, run your input signal at speaker-level from your source unit to the amplifi er.
CAUTION: When jump starting the vehicle, be sure that connections made with jumper cables are correct. Improper connections can result in blown amplifi er fuses as well as the failure of other critical systems in the vehicle.
If you have more questions about the installation or operation of your new KICKER product, see the Authorized KICKER Dealer where you made your purchase. For more advice on installation, click on the SUPPORT section on the KICKER homepage, www.kicker.com. Please E-mail [email protected] or call Technical Services (405) 624-8583 for unanswered or specifi c questions.
+12 volt power terminal
7
Page 8
SUBWOOFER AUTOAMPLIFICADO Manual del Propietario
MODELO: HS10
Distribuidor autorizado de KICKER:
Fecha de compra:
Número de modelo del amplifi cador:
Número de serie del amplifi cador:
Los gabinetes energizados y ahorradores de espacio KICKER Hideaway™ ofrecen la forma más rápida y sencilla de agregarle un subwoofer a su vehículo. Estos sistemas han sido diseñados meticulosamente por los ingenieros de KICKER para proporcionar un desempeño y un sonido asombrosos sin la lenta confi guración que requiere una actualización de amplifi cador-subwoofer típica.
SPECIFICATIONS
Modelo: HS10
Subwoofer [pulgadas, cm] 10”, 25
Manejo de potencia continua [Watts RMS] 180W
Respuesta de frecuencia [Hz] 25Hz–120Hz
Divisor electrónico de frecuencias 18dB/octava Pasobajo 50–120Hz;
Interruptor de Fase 0° / 180°
Sensibilidad de Entrada Bajo Nivel: 250mV–10V
KickEQ™ Refuerzo de Bajos Variable a +6dB @ 40Hz
Remoto de Bajos Incluido
Compatible con sistema Start-Stop Si
Peso neto [lbs., kg] 11.4, 5.2
Altura [pulgadas, cm] 3-1/8, 8.1
Ancho [pulgadas, cm] 9-7/8, 24.9
Profundidad [pulgadas, cm] 14, 35.4
24dB/octava Pasoalto @ 25Hz
Alto Nivel: 1V–40V
INSTALACIÓN
Montaje: Elija una ubicación estructuralmente sólida para montar el gabinete de su subwoofer energizado KICKER. Revise cuidadosamente las áreas en donde se colocarán las tiras de montaje. Asegúrese de que los tornillos de montaje no perforen el tanque de gasolina, las líneas de los frenos ni el cableado, y que no interfi eran con las partes mecánicas que se encuentran en la parte inferior de la superfi cie de montaje. Elija una ubicación que deje al menos 10 cm (4”) de ventilación abierta para el amplifi cador. Si es posible, monte el gabinete en el compartimiento para pasajeros que cuente con control del clima.
8
Hideaway™
Page 9

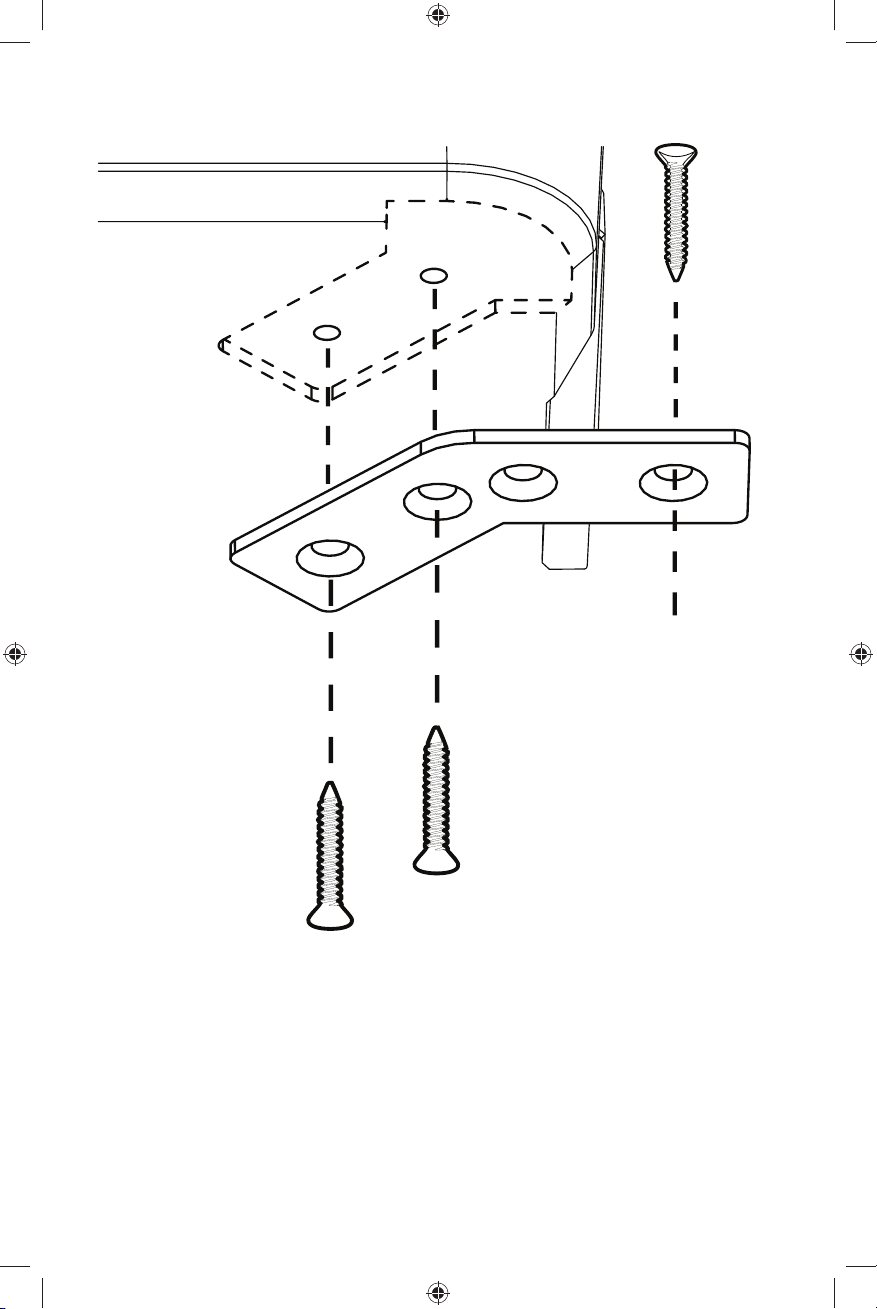

Montaje Soportes: Monte los soportes al fondo de la caja que utiliza los tornillos más pequeños suministrados. Monte la caja al vehículo con los tornillos más grande suministrados.
9
Page 10

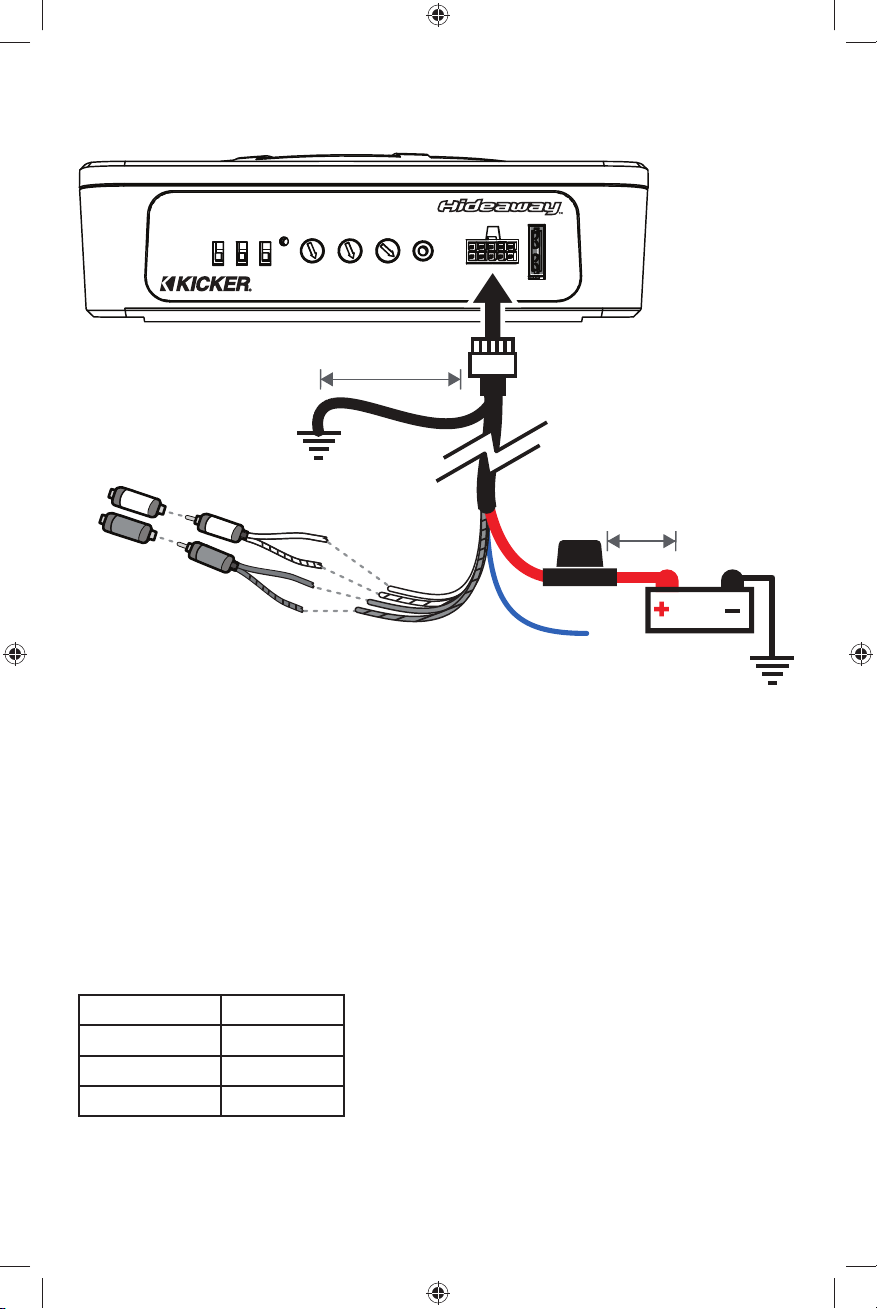

Cableado:
KICKER KISL
AUTO TURN
ON
+12VDCHILO0°
INPUT LEVEL
PWR/
PRT
PHASE
180°
Tierra directamente al metal del chasis
BASS
X-OVER
BOOST
FREQ GAIN
0 6 50 120 0 11
≤ 24” [60cm]
REMOTE
BASS
46HS10 15A
+
-
L
R GND
REM +12V
Encendido remoto, vea la página siguiente
Conector de conexión rápida
15A fusible
deje un espacio de ≤ 45 cm (18”) desde la terminal positiva de la batería
12V
batería
Tierra directamente al metal del chasis
Observe la polaridad de las conexiones de entrada para evitar la pérdida de la señal.
Utilice el KISL KICKER para las unidades de fuente con salidas RCA o empalme el arnés de conexión rápida conduce directamente a las salidas de la unidad fuente de nivel de altavoz.
Si está utilizando un convertidor de salida de línea, asegúrese de que no se conecte en reversa. En caso contrario, generará poca o ninguna salida. KICKER recomienda usar el KISL como se muestra anteriormente.
Entradas de audio
Blanca Izquierda + Blanca/Negra Izquierda – Gris Derecha + Gris/Negra Derecha –
10
Hideaway™
Page 11
AUTO
INPUT
TURN
LEVEL
ON
+12VDCHILO0°
BASS
PWR/
PRT
PHASE
180°
X-OVER
BOOST
FREQ GAIN
0 6 50 120 0 11
REMOTE
BASS
46HS10 15A
+
-
L
R GND
REM +12V
Fusible 15A
Selección de encendido automático: los gabinetes con la tecnología de KICKER ofrecen dos modos distintos de encendido automático que se pueden seleccionar en el panel lateral: +12V y desvío de CD. Usar el modo desvío de CD hace que la terminal REM tenga +12V para encender amplifi cadores adicionales.
• Encendido remoto: coloque el interruptor en la posición +12V para emplear el cable de encendido remoto desde la unidad fuente. Conecte un cable calibre 18 desde la salida de Cable de encendido remoto de la unidad fuente hasta la terminal etiquetada como REM en el cable preformado de conexión rápida.
• Encendido con desvío de CD: Si el encendido remoto no es una opción, la siguiente mejor confi guración es desvío de CD. El modo de desvío de CD detecta un desvío de CD desde las salidas de alto nivel de las bocinas cuando la unidad fuente ha sido encendida.
Interruptor de fase: El interruptor de fase le permite invertir la fase de la señal que se reproduce a través del subwoofer con alimentación eléctrica. Esto es útil cuando las bocinas de su sistema están fuera de fase con el subwoofer. Mueva el interruptor para encontrar la posición que le proporcionará la mejor respuesta de los bajos.
Nivel de entrada: Las entradas en los gabinetes con tecnología de KICKER tienen capacidad para recibir señales de alto o de bajo nivel desde la unidad fuente. Confi gure el interruptor del nivel de entrada que se encuentra en el panel lateral para que coincida con las salidas de su unidad fuente.
Control de fi ltro de cruce (Crossover): El fi ltro de cruce variable que se encuentra en el panel lateral le permite ajustar la frecuencia del fi ltro de cruce de 50 a 120 Hz. La confi guración para este control es subjetiva; pero 80 Hz es un buen lugar para comenzar.
Control de Amplifi cación de Entrada: El control de amplifi cación de entrada no es un control de volumen. El control de amplifi cación de entrada hace que la salida de la fuente corresponda al nivel de entrada del amplifi cador. La potencia máxima del amplifi cador es posible con la ganancia en la posición más baja. La confi guración incorrecta de la ganancia puede provocar una salida distorsionada o daños y fallas prematuras de los altavoces. Suba el volumen de la unidad fuente a ¾ (si la unidad llega a 30, súbale el volumen a 25). A continuación, suba lentamente la amplifi cación (girando el control en el sentido de las manecillas del reloj) hasta que pueda oír distorsión, luego bájela un poquito.
Control de aumento de los bajos: El control variable de aumento de los bajos que se encuentra en el panel lateral está diseñado para proporcionarle una salida mejorada (0–6dB) a 40 Hz. La confi guración de este control es subjetiva. Si sube el nivel, deberá volver a ajustar el control de ganancia de entrada para evitar el recorte de la señal del amplifi cador del gabinete con alimentación eléctrica.
Control remoto de los bajos: Con el control remoto de los bajos que se incluye, usted tiene la posibilidad de controlar el nivel de salida de su gabinete de forma remota. Cuando está conectado al gabinete, el control remoto de los bajos omite y reemplaza al control de ganancia del panel lateral. Para montar el control remoto del nivel de bajos, simplemente atornille el soporte metálico en la ubicación deseada, después deslice el gabinete en el soporte hasta que quede puesto en su lugar. Coloque un cable desde el controlador hasta el conector marcado como “Remote Bass” (bajo remoto) que se encuentra en el panel lateral del gabinete.
¡NO desconecte el control remoto de los bajos cuando el amplifi cador esté encendido!
11
Page 12

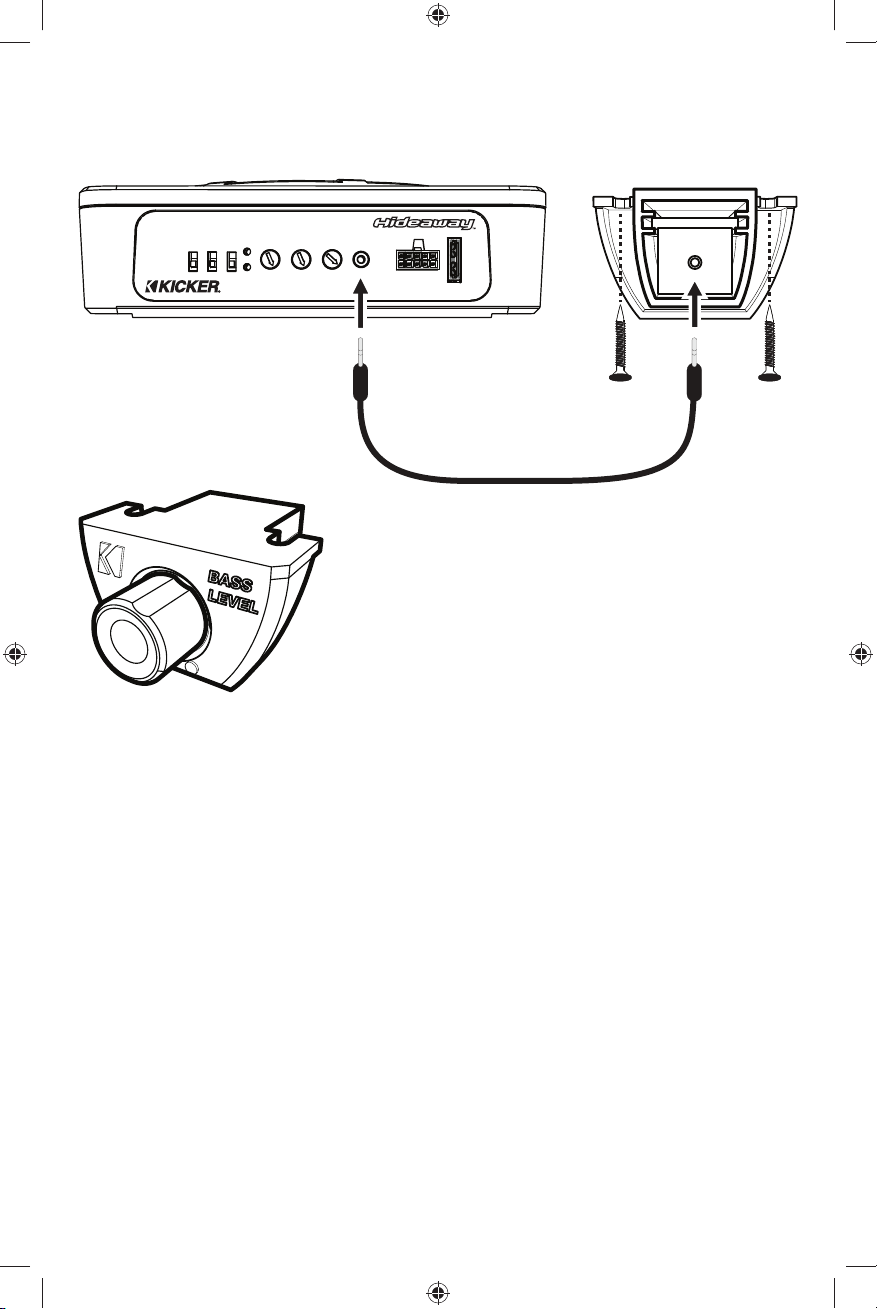

CONTROL REMOTO DE BAJOS INSTALACIÓN
Para instalar en superfi cie el control remoto CXARC use los tornillos suministrados.
AUTO TURN
ON
+12VDCHILO0°
BASS
X-OVER
PWR/
INPUT
BOOST
FREQ GAIN
PRT
LEVEL
PHASE
180°
0 6 50 120 0 11
Conecte el cable de extensión de 1/8 pulgadas [3.5mm] suministrado al control remoto CXARC y a la entrada de grave remoto en el amplifi cador.
46HS10 15A
REMOTE
BASS
+
-
L
R GND
REM +12V
vista desde atrás
Cable de control remoto de audio pasa, no se ejecutan en paralelo a los cables de alimentación.
12
Hideaway™
Page 13
SOLUCIÓN DE PROBLEMAS
Si parece que su amplifi cador no está funcionando, revise primero las cosas obvias como fusibles fundidos, conexiones malas o incorrectas de los cables, confi guración incorrecta de los controles de fi ltro de cruce y de ganancia, etc. En el panel lateral del gabinete se encuentra un LED PWR/PRT de doble etapa que indica el estado de la energía del amplifi cador. Cuando el LED está en azul, indica que el gabinete está encendido y que el amplifi cador funciona de manera apropiada.
¿El LED PWR/PRT está apagado y no hay salida? Con un voltímetro (VOM) revise lo siguiente: terminal de corriente de +12 voltios (deberá decir +12V a +16V). Encienda la terminal en forma remota (deberá indicar +12V a +16V). Compruebe que las conexiones de energía y de tierra no estén invertidas
Terminal a tierra para una conductividad apropiada Revise que no haya fusibles fundidos. Revise la
confi guración de AUTO TURN-ON (Encendido automático). Busque un desfase de corriente directa entre el cable de la bocina y la conexión a tierra si utiliza el modo DC-OFFSET (Desfase de corriente directa).
¿El LED PWR/PRT está en azul y no hay salida? Revise lo siguiente: las conexiones de entrada de audio Sustituya la unidad fuente con una unidad fuente que funcione. Revise que el cable de sonido que alimenta al gabinete tenga señal con el voltímetro confi gurado para medir voltaje “CA.”
¿El LED PWR/PRT está en rojo y no hay salida? El amplifi cador se apaga sólo mientras el vehículo está encendido = los circuitos de protección de voltaje están activados. El voltaje que llega al amplifi cador no está dentro del rango de operación de 10 a 16 voltios. Haga que revisen el sistema de carga y eléctrico del vehículo.
Un LED PWR/PRT rojo también podría indicar un bajo voltaje de la batería. Revise todas las conexiones del
sistema de carga de su vehículo. Tal vez tendrá que reemplazar o recargar la batería de su vehículo o reemplazar el alternador del vehículo.
¿No hay salida o la salida es muy baja? Compruebe el control de balance en la unidad fuente.
Compruebe las conexiones de entrada y salida de las bocinas. Compruebe la polaridad de las conexiones
de la señal de entrada.
¿La respuesta de los bajos es reducida? Coloque el interruptor de fase en la posición opuesta; si los bajos mejoran, sus bocinas estaban fuera de fase con el subwoofer.
¿La conexión a tierra hace ruido? Los amplifi cadores KICKER están diseñados para ser totalmente compatibles con las unidades principales de todos los fabricantes. Algunas unidades principales pueden requerir conexión a tierra adicional para evitar que se escuche ruido en la señal de audio. Si usted tiene este problema con su unidad principal, en la mayoría de los casos colocar un cable a tierra desde las salidas RCA de la unidad principal hasta el chasis solucionará este problema.
PRECAUCIÓN: Cuando arranque el vehículo haciendo un puente, asegúrese de que las conexiones de los cables para el puente sean correctas. Las conexiones mal colocadas pueden ocasionar que los fusibles del amplifi cador se fundan y que otros sistemas críticos del vehículo fallen.
La
Si tiene más preguntas acerca de la instalación o de la operación de su nuevo producto KICKER, consulte a su Distribuidor de KICKER autorizado en donde realizó la compra. Para obtener más consejos sobre la instalación, haga clic en la sección SOPORTE de la página principal de KICKER, www.kicker.com. Por favor envíe un correo electrónico a [email protected] o llame al Servicio Técnico al (405) 624-8583 si aún tiene preguntas o si sus preguntas son más específi cas.
13
Page 14
AKTIVSUBWOOFER Benutzerhandbuch
MODELL: HS10
Autorisierter KICKER-Händler:
Kaufdatum:
Verstärker-Modellnummer:
Verstärker-Seriennummer:
Die platzsparenden KICKER Hideaway™ Powered Enclosures können schnell und einfach in Ihrem Fahrzeug installiert werden. Diese Systeme wurden von den KICKER-Ingenieuren noch weiter verbessert, um eine hervorragende Leistung und einen unübertroffenen Sound sicherzustellen, ohne die zeitaufwändige Montage für herkömmliche Verstärker.
TECHNISCHE DATEN
Modell: HS10
Subwoofer [zoll, cm] 10”, 25
Dauerbelastbarkeit [Watt RMS] 180W
Frequenzgang [Hz] 25Hz–120Hz
Elektronische Frequenzweiche 18dB/oktave Tiefpass 50–120Hz;
Phasenschalter 0° / 180°
Eingangsempfi ndlichkeit N-Pegel: 250mV–10V
KickEQ™ Bass Boost Variabel +6dB @ 40Hz
Remote bass Inbegriffen
Kompatibel mit Start-Stopp-Automatik Ja
Nettogewicht [lbs; kg] 11,4; 5,2
Höhe [zoll; cm] 3-1/8; 8,1
Breite [zoll; cm] 9-7/8, 24,9
Tiefe [zoll; cm] 14; 35,4
24dB/oktave Hochpass @ 25Hz
H-Pegel: 1V–40V
INSTALLATION
Einbau: Wählen Sie einen geeigneten Platz für den Einbau Ihres KICKER Subwoofer-Gehäuses. Kontrollieren Sie genau, wo die Sie die Montagebügel anbringen wollen. Vergewissern Sie sich, dass die Einbauschrauben nicht den Kraftstofftank, die Bremsleitungen oder Drähte beschädigen oder die mechanischen Teile auf der Unterseite der Einbaufl äche beeinträchtigen. Wählen Sie einen Einbauort mit mindestens 10 cm ausreichender Belüftung für den Verstärker. Wenn möglich, montieren Sie das Gehäuse in der klimatisierten Fahrgastzelle.
14
Hideaway™
Page 15

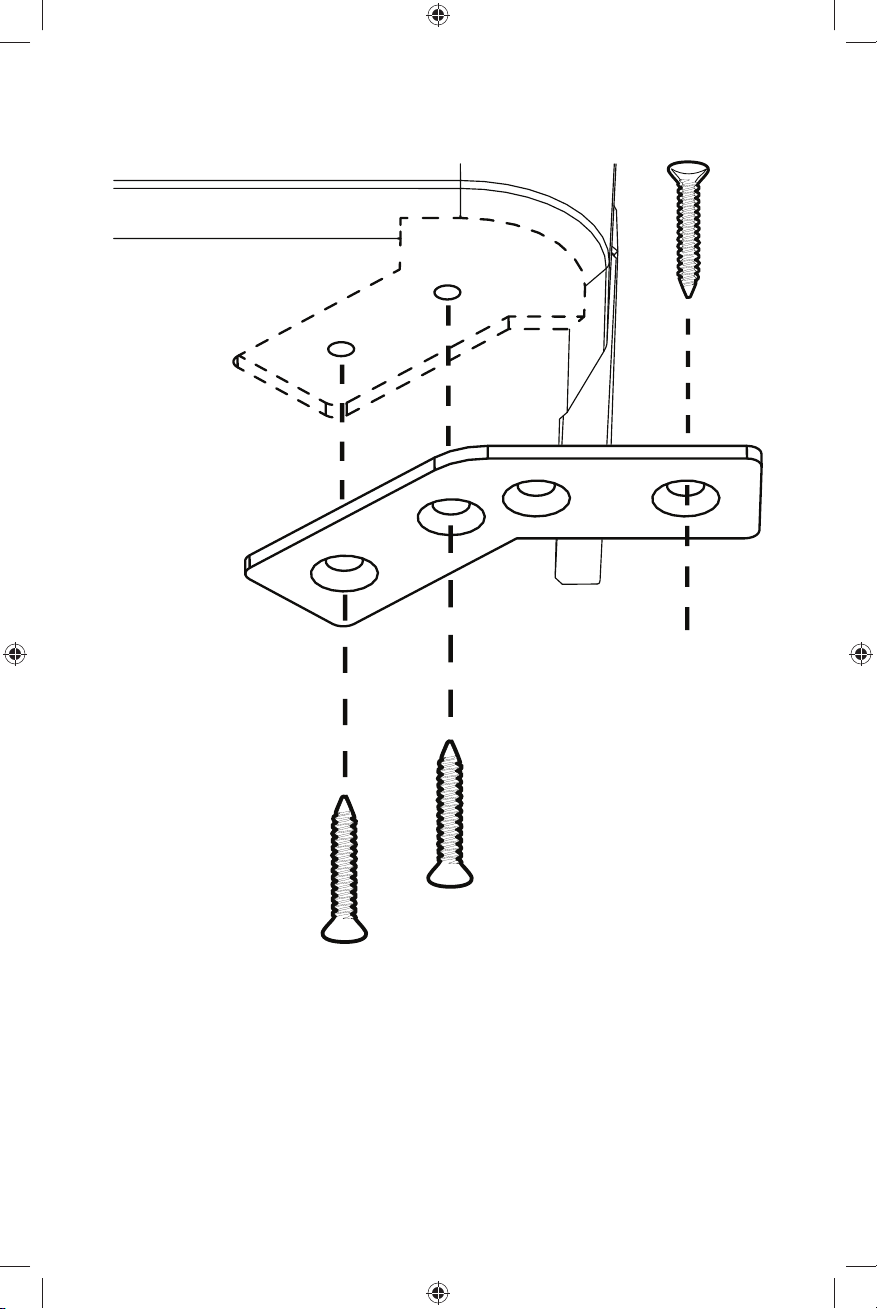

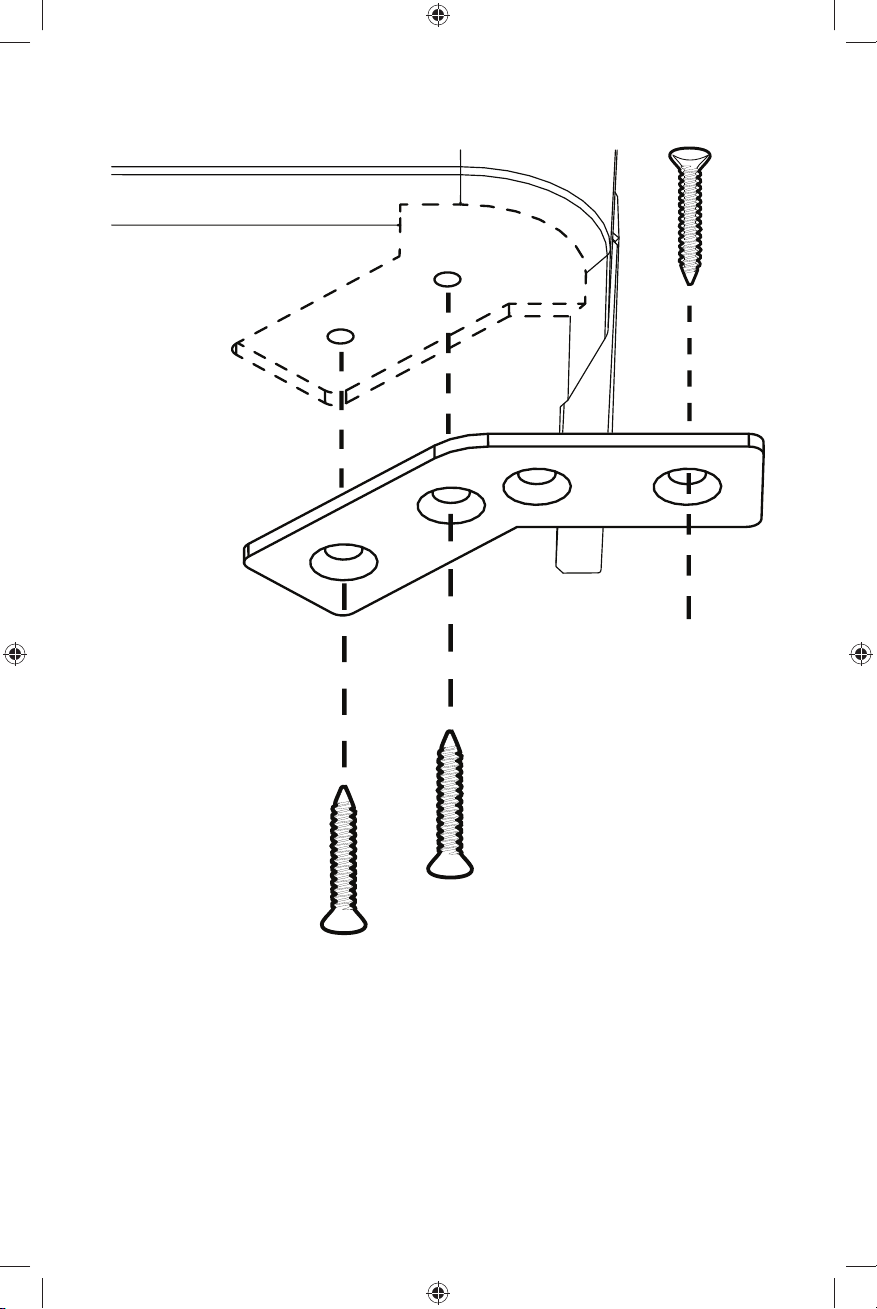

Halterungen Einbau: Befestigen Sie die Halterungen mit beiliegenden kleineren Schrauben an beiden Seiten des Gehäuses. Befestigen Sie dann das Gehäuse zum Fahrzeug mit den beiliegenden größeren Schrauben.
15
Page 16

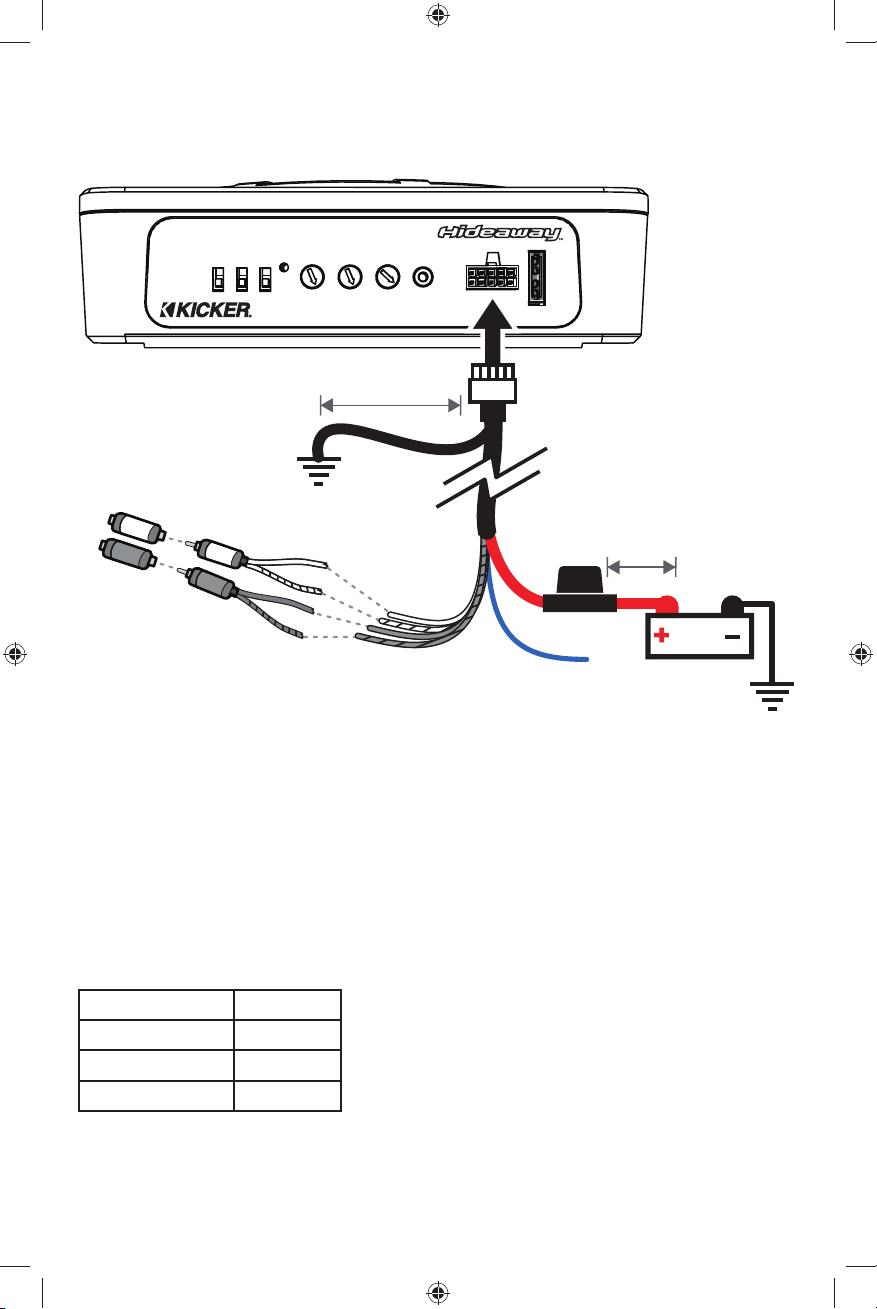

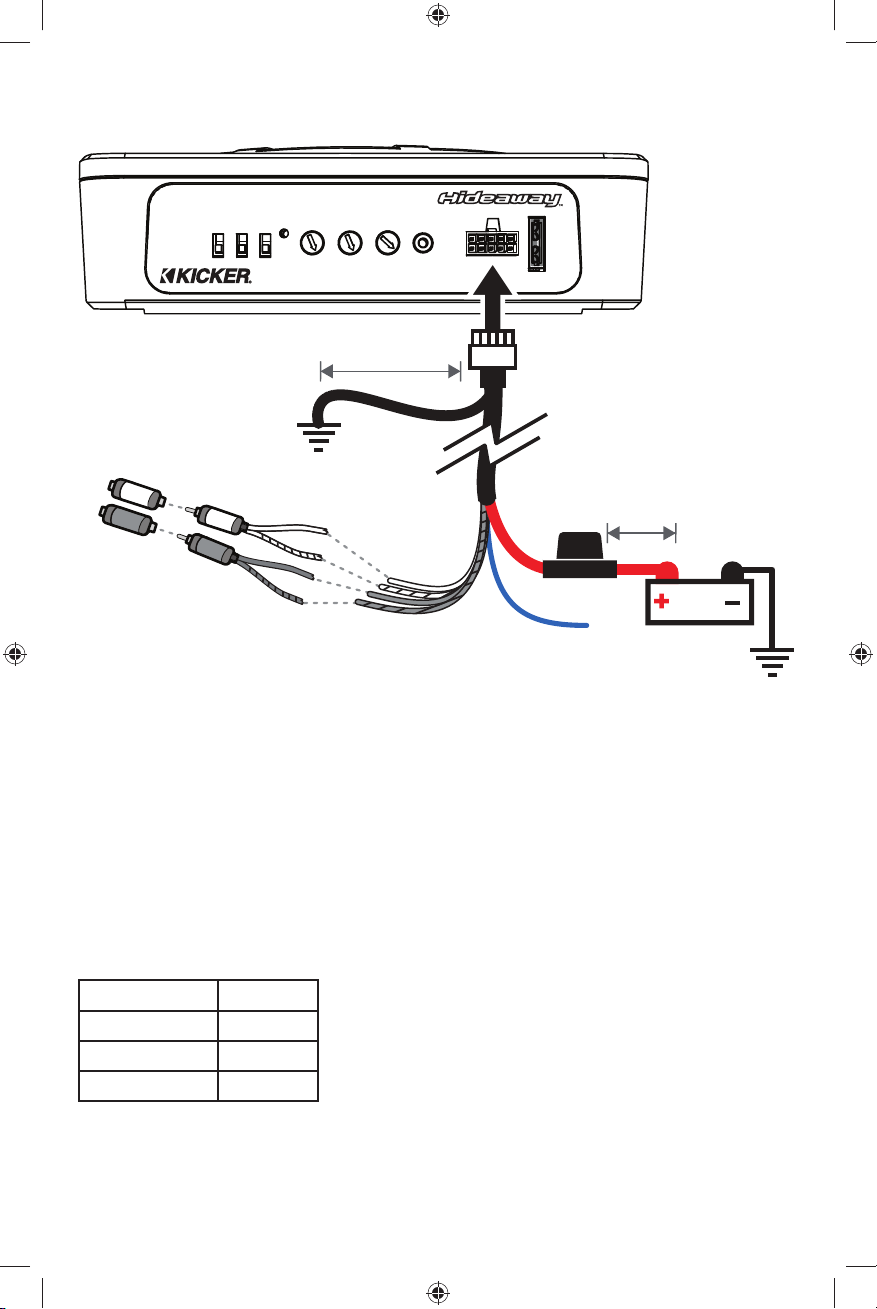

Verkabelung:
AUTO
INPUT
TURN
LEVEL
ON
+12VDCHILO0°
PHASE
180°
BASS
PWR/
BOOST
PRT
0 6 50 120 0 11
X-OVER
FREQ GAIN
≤ 24” [60cm]
REMOTE
BASS
46HS10 15A
+
-
L
R GND
REM +12V
Schnellkupplung Kabelbaum
Blanker Masse-Anschluss
15A Sicherung
≤45 cm vom Pluspol der Batterie
KICKER KISL
12V
Remote Turn-On. (siehe nächste Seite)
Achten Sie auf die Polung der Eingangsverbindungen, um einen Signalverlust zu vermeiden.
Verwenden Sie die KICKER KISL für Quelle Geräte mit Cinch-Ausgänge oder Spleiß der Schnellkupplung Kabelbaum führt direkt auf Ihrem Quellgerät die Lautsprecher-Ausgänge.
Batterie
Blanker Masse-Anschluss
Wenn Sie einen Ausgabeleistungsumwandler verwenden, stellen Sie sicher, dass er nicht umgekehrt verdrahtet ist. Andernfalls wird es zu wenig bis gar keiner Ausgabe kommen. KICKER empfi ehlt die Verwendung des KISL wie oben gezeigt.
Audioeingänge:
Weiß Links + Weiß/Schwarz Links – Grau Rechts + Grau/Schwarz Rechts –
16
Hideaway™
Page 17
AUTO
INPUT
TURN
LEVEL
ON
+12VDCHILO0°
BASS
PWR/
PRT
PHASE
180°
X-OVER
BOOST
FREQ GAIN
0 6 50 120 0 11
REMOTE
BASS
46HS10 15A
+
-
L
R GND
REM +12V
Sicherungen 15A
Automatische Einschaltauswahl: KICKER Powered Enclosures umfassen zwei automatische Einschaltmodi, die an der Seite ausgewählt werden können: +12V und DC Offset. Der DC Offset-modus aktiviert am REM­Anschluss die +12V Ausgabe für das Einschalten zusätzlicher Verstärker.
• Remote Turn-On: Legen Sie den Schalter auf +12V fest, um den Remote Turn-On auf der Haupteinheit zu verwenden. Verbinden Sie den Remote Turn-On-Anschluss an der Haupteinheit über ein 18 Gauge Kabel mit dem REM-Anschluss am Quick-Connect-Netzanschluss.
• DC Offset Turn-On: Wenn Remote Turn-On nicht verfügbar ist, ist die nächstbeste Einstellung DC Offset. Der DC Offset-Modus erkennt einen DC Offset der HI-Level-Lautsprecherausgänge, wenn die Haupteinheit eingeschaltet ist.
Phasenschalter: Mit dem Phasenschalter können Sie die Phase des Signals umkehren, das über den Subwoofer wiedergegeben wird. Dies ist insbesondere hilfreich, wenn die Systemlautsprecher nicht mit dem Subwoofer abgestimmt sind. Drehen Sie den Schalter in die Position, die die beste Basswiedergabe ermöglicht.
Eingangspegel: Die Eingänge an den KICKER Powered Enclosures können hohe und niedrige Signale von der Haupteinheit empfangen. Legen Sie den Eingangspegel an der Seite fest, um diesen an die Ausgänge der Haupteinheit anzupassen.
Crossover-Regler: Mit dem einstellbaren Crossover an der Seite können Sie die Trennfrequenz zwischen 50 bis 120 Hz anpassen. Die Einstellung für diesen Regler ist subjektiv. Ein guter Wert ist 80Hz.
Eingangsverstärkungsregler: Der Eingangsverstärkungsregler ist kein Lautstärkeregler. Er passt den Ausgang des Autoradios an den Eingangspegel am Verstärker an. Maximale Leistung aus dem Verstärker ist mit der Verstärkung in der niedrigsten Position möglich. Wenn Sie die Verstärkung falsch einstellen, kann dies zu verzerrter Ausgabe, Beschädigung und vorzeitigem Ausfall Ihrer Lautsprecher führen. Stellen Sie das Autoradio auf etwa 3/4 der Lautstärke ein (wenn es also bis 30 geht, wählen Sie 25). Drehen Sie dann langsam den Verstärkungsregler am Verstärker (im Uhrzeigersinn), bis Sie eine hörbare Verzerrung feststellen. Drehen Sie ihn dann wieder etwas zurück.
Bass-Boost-Regler: Der einstellbare Bass-Boost-Regler an der Seite ermöglicht das Erhöhen des Ausgangs (0–6dB) auf 40 Hz. Die Einstellung für diesen Regler ist subjektiv: Wenn Sie den Regler höher drehen, müssen Sie den Eingangslautstärkeregler entsprechend anpassen, um das Trennen des Verstärkers des Powered Enclosures zu verhindern.
Remote-Bassregler: Mit dem inbegriffenen Remote-Bassregler können Sie den Ausgabepegel des Powered Enclosures per Fernbedienung steuern. Wenn Sie den Remote-Bassregler in das Gehäuse einstecken, tritt er an die Stelle des Lautstärkereglers. Um den Remote-Bassregler zu montieren, schrauben Sie die Metallklammer an der gewünschten Stelle an und schieben Sie das Gehäuse auf die Klammer, bis dieses einrastet. Verbinden Sie den Controller über ein Kabel mit der „Remote Bass“-Buchse an der Seite des Powered Enclosures.
Die Fernsteuerung des Basspegels DARF NICHT getrennt werden, wenn der Verstärker angeschaltet ist!
17
Page 18
BASSPEGEL-FERNBEDIENUNG INSTALLATION
Montieren Sie den CXARC­Remote-Regler mit den mitgelieferten Schrauben.
AUTO TURN
ON
+12VDCHILO0°
BASS
X-OVER
PWR/
INPUT
BOOST
FREQ GAIN
PRT
LEVEL
PHASE
180°
0 6 50 120 0 11
Stecken Sie das mitgelieferte 1/8 Zoll [3.5mm] Patchkabel in den CXARC-Remote-Regler und in die “Remote-Bass”-Steckerbuchse am Verstärker.
46HS10 15A
REMOTE
BASS
+
-
L
R GND
REM +12V
Rückansicht
Remote-Kabel geht Audio-, Kabel laufen nicht parallel zum Stromkabel.
18
Hideaway™
Page 19
PROBLEMBEHANDLUNG
Wenn der Verstärker nicht funktioniert, überprüfen Sie die offensichtlichen Fehlerquellen, beispielsweise durchgebrannte Sicherungen, falsche Kabelverbindungen, unzulässige Einstellungen für Crossover und Verstärkerregelung, usw. An der Seite des Powered Enclosures befi ndet sich eine PWR/PRT Zweiphasen­LED, die den Energiestatus des Verstärkers anzeigt. Eine blau LED zeigt an, dass das Powered Enclosure eingeschaltet ist und die Verstärker einwandfrei funktionieren.
PWR/PRT LED inaktiv, kein Ausgang? Überprüfen Sie mit einem Volt-Ohm-Meter (VOM) Folgendes:
+12 Den Stromanschluss (sollte +12V bis +16V sein). Den Remote-Turn-On-Anschluss (sollte +12V bis
+16V sein). Überprüfen Sie, ob die Strom- und Erdungsverbindung umgekehrt ist. Den Erdungsanschluss auf Leitfähigkeit. Überprüfen Sie, ob Sicherungen durchgebrannt sind. Kontrollieren Sie die Einstellung des AUTOMATISCHEN EIN-Schalters. Kontrollieren Sie, ob zwischen dem Lautsprecheranschluss und der Erdung Offset-Gleichspannung besteht.
PWR/PRT LED blau, kein Ausgang? Überprüfen Sie Folgendes: Die Audioeingangsverbindungen.
Ersetzen Sie die Haupteinheit durch eine funktionierende Haupteinheit. Überprüfen Sie mit dem VOM-
Meter, der auf Wechselspannung festgelegt ist, das Audiokabel zum Powered Enclosure auf ein Signal.
PWR/PRT LED rot, kein Ausgang? Der Verstärker schaltet sich nur aus, wenn das Fahrzeug in Bewegung ist = Der Spannungsschutzschalter ist eingerastet. Die Stromspannung für den Verstärker liegt nicht im Betriebsbereich von 10 bis 16 Volt. Lassen Sie das Lade- und Elektriksystem des Fahrzeugs überprüfen. Eine rote PWR/PRT LED kann auch einen niedrigen Batteriestand anzeigen. Überprüfen Sie alle Verbindungen im Ladesystem Ihres Fahrzeugs. Möglicherweise müssen Sie die Fahrzeugbatterie ersetzen oder aufl aden bzw. die Lichtmaschine ersetzen.
Keine oder niedrige Ausgabe? Überprüfen Sie den Balanceregler an der Haupteinheit. Überprüfen Sie die Verbindungen am Lautsprechereingang und -ausgang. Kontrollieren Sie die Polung der Verbindungen des Eingangssignals.
Reduzierte Basswiedergabe? Drehen Sie den Phasenschalter in die entgegengesetzte Richtung. Wenn sich der Bass verbessert, waren die Lautsprecher nicht mit dem Subwoofer abgestimmt.
Eigenrauschen? Die KICKER-Verstärker sind für die vollständige Kompatibilität mit den Headunits aller Hersteller ausgelegt. Einige Headunits erfordern möglicherweise eine zusätzliche Erdung, um Störgeräusche im Audiosignal zu verhindern. Wenn dieses Problem mit Ihrer Headunit auftritt, ist es meistens ausreichend, ein Erdungskabel in die RCA-Cinchbuchse an der Headunit und das Gehäuse einzustecken.
ACHTUNG: Wenn das Fahrzeug Starthilfe benötigt, stellen Sie sicher, dass das Überbrückungskabel richtig angeschlossen ist. Ein unsachgemäß angeschlossenes Überbrückungskabel kann dazu führen, dass die Verstärkersicherungen durchbrennen oder andere wichtige Systeme im Fahrzeug beschädigt werden.
Falls Sie weitere Fragen zur Installation oder den Betrieb Ihres neuen KICKER-Produkts haben, wenden Sie sich an den autorisierten KICKER-Händler, bei dem Sie das Produkt gekauft haben. Weitere Informationen zur Installation fi nden Sie im Abschnitt SUPPORT auf der KICKER-Homepage unter www.kicker.com. Senden Sie eine E-Mail an [email protected] oder rufen Sie den technischen Support unter der Nummer (405) 624-8583 an, falls Sie noch weitere Fragen haben.
19
Page 20
CAISSON DE GRAVES ACTIF Manuel d’utilisation
MODÈLE: HS10
Revendeur agréé KICKER :
Date d’achat :
Numéro de modèle de l’amplifi cateur :
Numéro de série de l’amplifi cateur :
Les enceintes KICKER Powered à gain de place sont le moyen le plus rapide et le plus simple d’ajouter un caisson des basses (« subwoofer ») dans votre véhicule. Ces systèmes ont été conçus avec le plus grand soin par les ingénieurs de chez KICKER pour assurer des performances et un son exceptionnels sans nécessiter les réglages toujours très fastidieux indispensables lors d’une extension amp-sub.
SPÉCIFICATIONS
Modèle: HS10
Subwoofer [pouces; cm] 10”, 25
Puissance continue [Watts RMS] 180W
Réponse en fréquence [Hz] 25Hz–120Hz
Filtre à coupure électronique 18dB/octave Passe-bas 50–120Hz;
Inversion de Phase 0° / 180°
Sensibilité d’Entrée Bas niveau: 250mV–10V
KickEQ Amplifi cation des Graves Variable +6dB @ 40Hz
Graves extérieures Inclus
Compatible avec Arrêter et démarrer Oui
Poids net [lbs.; kg] 11,4; 5,2
Hauteur [pouces; cm] 3-1/8; 8,1
Largeur [pouces; cm] 9-7/8, 24,9
Profondeur [pouces; cm] 14; 35,4
24dB/octave Passe-haut @ 25Hz
Haut niveau: 1V–40V
INSTALLATION
Montage : Avant d’installer votre enceinte d’extrêmes basses KICKER, choisissez un emplacement acoustique en termes de structure. Assurez-vous au préalable d’avoir identifi é avec précision l’endroit où les sangles de montage seront disposées. Veillez à ce que les vis de montage ne puissent pas perforer le réservoir à essence/ les canalisations de frein/les câbles ni gêner les pièces mécaniques situées sur la face inférieure de la surface de montage. Choisissez un emplacement laissant au moins 4” (10 cm) afi n de garantir la ventilation libre de l’ampli. Si possible, placez l’enceinte dans le compartiment passager climatisé.
20
Hideaway™
Page 21
Montage Pattes : Obtenir les pattes de montage au fond de le caisson utilisant les plus petites vis fournies. Attacher le caisson au véhicule avec les plus grandes vis fournies.
21
Page 22
Câblage :
AUTO
INPUT
TURN
LEVEL
ON
+12VDCHILO0°
BASS
PWR/
BOOST
PRT
PHASE
180°
0 6 50 120 0 11
Mise à la terre au châssis nu
X-OVER
FREQ GAIN
≤ 24” [60cm]
REMOTE
BASS
46HS10 15A
+
-
L
R GND
REM +12V
harnais de connexion rapide
15A fusible
≤18” [45 cm] de la borne positive de la batterie
KICKER KISL
12V
Mise en marche à distance. Voir page suivante.
Attention à la polarité des bornes d’entrée pour éviter la perte du signal.
Utilisez le KISL KICKER pour les unités de source avec des sorties RCA ou une épissure le harnais de connexion rapide mène directement aux sorties de votre unité source de niveau haut-parleur.
batterie
Mise à la terre au châssis nu
Si vous utilisez un convertisseur de sortie de ligne, assurez-vous qu’il n’est pas câblé à l’envers. Faute de quoi, la sortie sera faible, voire nulle. KICKER recommande d’utiliser le KISL comme présenté ci-dessus.
Entrées audio
Blanc Gauche + Blanc/Noir Gauche – Gris Droite + Gris/Noir Droite –
22
Hideaway™
Page 23
AUTO
INPUT
TURN
LEVEL
ON
+12VDCHILO0°
BASS
PWR/
PRT
PHASE
180°
X-OVER
BOOST
FREQ GAIN
0 6 50 120 0 11
REMOTE
BASS
46HS10 15A
+
-
L
R GND
REM +12V
Fusibles 15A
Sélection de mise en marche automatique : Les enceintes KICKER proposent deux modes de mise en marche, que vous pouvez sélectionner sur le panneau latéral ; +12V et DC Offset. Le fait d’utiliser le mode DC Offset permet à la borne REM de disposer d’une sortie de +12V pour le branchement d’amplifi cateurs supplémentaires.
• Mise en marche à distance : Réglez le commutateur sur +12V pour utiliser la mise en marche à distance à partir de votre unité source. Tirez un câble de calibre 18 de la sortie de mise en marche à distance (Remote Turn-On Lead) sur l’unité source à la borne identifi ée REM sur la plaquette de connexions rapides.
• Mise en marche DC Offset : S’il n’est pas possible d’utiliser le mode de mise en marche à distance, l’autre réglage de préférence est DC Offset. Ce mode détecte un décalage des DC provenant des sorties d’enceinte HI-Level après que l’unité source a été mise en marche.
Inversion de phase : L’inversion de phase vous permet d’inverser la phase du signal qui passe à travers votre caisson des graves. Cette fonction est utile si les enceintes de votre système ne sont pas syntonisées avec le caisson. Basculez ce commutateur pour trouver la position qui vous assurera le meilleur rendu des graves.
Niveau d’entrée : Les entrées des enceintes KICKER peuvent recevoir des niveaux de signal Hi ou Low en provenance de l’unité source. Réglez le commutateur de niveau d’entrée situé sur le panneau latéral pour adapter les sorties de votre unité source.
Commande de répartiteur : Le répartiteur variable situé sur le panneau latéral vous permet d’ajuster la fréquence de répartition de 50 à 120Hz. Le réglage de cette commande est laissé à votre appréciation, mais 80Hz semble être un bon point de départ.
Commande du Gain d’Entrée : La commande du gain d’entrée n’est pas une commande de volume. Elle fait correspondre la sortie de l’appareil source au niveau d’entrée de l’amplifi cateur. La sortie maximale de l’amplifi cateur est possible avec le gain dans la position la plus basse. Le réglage incorrect du gain peut entraîner une distorsion de la sortie ou une détérioration prématurée de vos haut-parleurs. Réglez l’appareil source à environ ¾ du volume (si le réglage de l’appareil source va jusqu’à 30, réglez à 25). Ensuite, augmentez lentement le gain de l’amplifi cateur en faisant tourner le bouton (dans le sens des aiguilles d’une montre) jusqu’à produire une distorsion audible, puis baissez un peu le gain.
Commande d’amplifi cation des graves : La commande variable d’amplifi cation des graves située sur le panneau latéral est conçue pour fournir une sortie renforcée (0–6dB) à 40 Hz. Le réglage de cette commande est laissé à votre appréciation. Si vous l’augmentez, vous devrez réajuster la commande de gain d’entrée pour éviter l’écrêtage de l’amplifi cateur de l’enceinte.
Commande des graves à distance : Cette commande vous permet de contrôler à distance le niveau de sortie de votre enceinte. Lorsqu’elle est branchée dans l’enceinte, la commande des graves à distance se place en dérivation et remplace la commande de gain située sur le panneau latéral. Pour monter la commande des graves à distance, il suffi t de visser le support métallique à l’emplacement choisi, puis de faire coulisser le boîtier jusqu’à ce qu’il soit bien en place. Faites passer le câble de la commande à la prise « Remote Bass » située sur le panneau latéral de votre enceinte. NE déconnectez PAS le contrôle des basses à distance
lorsque l’ampli est allumé !
23
Page 24
TÉLÉCOMMANDE DU NIVEAU DES GRAVES INSTALLATION
Installez la télécommande CXARC en surface en utilisant les vis fournies.
AUTO TURN
ON
+12VDCHILO0°
BASS
PWR/
INPUT
BOOST
PRT
LEVEL
PHASE
180°
0 6 50 120 0 11
Raccordez le cordon de raccordement de 1/8 pouces [3.5mm] alimentant la télécommande CXARC et l’entrée « Basses à distance » sur l’amplifi cateur.
X-OVER
FREQ GAIN
46HS10 15A
REMOTE
BASS
+
-
L
R GND
REM +12V
Vue arrière
Câble de la télécommande passe audio, ne le font pas parallèles à câbles d’alimentation.
24
Hideaway™
Page 25
DÉPISTAGE DES ERREURS
Si votre amplifi cateur ne fonctionne pas correctement, vérifi er d’abord les causes probables les plus simples, comme les fusibles, les connexions, le réglage du répartiteur, la commande de gain, etc. Un témoin à DEL bi-étage PWR/PRT situé sur le panneau latéral de l’enceinte indique l’état d’alimentation de l’amplifi cateur. Lorsque ce témoin DEL est bleu, cela signifi e que l’enceinte est en marche et que son amplifi cateur fonctionne correctement.
DEL PWR/PRT éteinte, aucune sortie ? A l’aide d’un multimètre (VOM), vérifi ez les points suivants :
borne d’alimentation +12 V (doit affi cher entre +12V et +16V). Borne de mise en marche à distance (doit
affi cher entre +12V et +16V). Vérifi ez que les connexions d’alimentation et de terre ne sont pas inversées.
Bonne conductivité de la borne de terre. Vérifi ez les fusibles. Vérifi ez la confi guration d’allumage
automatique (AUTO TURN-ON). Assurez-vous qu’il existe un décalage en continu (DC) entre un fi l du haut­parleur et la masse du haut-parleur si vous utilisez le mode DC-OFFSET (décalage en DC).
DEL PWR/PRT bleu, aucune sortie ? Vérifi ez les points suivants : connexions d’entrée audio.
Remplacez l’unité source par une unité source correcte avérée. Assurez-vous de la présence d’un signal
dans le câble audio alimentant l’enceinte à l’aide du multimètre VOM réglé pour mesurer la tension CA.
DEL PWR/PRT rouge, aucune sortie ? L’amplifi cateur ne s’arrête que lorsque le véhicule est en marche = le circuit de protection de tension est activé. La tension alimentant l’amplifi cateur n’est pas comprise dans la gamme de fonctionnement 10–16 volts. Faites contrôler le système électrique et de charge du véhicule. Une DEL PWR/PRT rouge peut également indiquer une faible tension de la batterie. Vérifi ez toutes les connexions du système de charge de votre véhicule. Il peut être nécessaire de remplacer ou de charger la batterie de votre véhicule, ou de remplacer l’alternateur de celui-ci.
Pas ou faible sortie ? Vérifi ez la commande de balance sur l’unité source. Vérifi ez les connexions d’entrée et de sortie de l’enceinte. Attention à la polarité des connections du signal d’entrée.
Faible réponse des graves ? Placez l’inverseur de phase en position inverse ; si le rendu des graves est meilleur, cela signifi e que vos enceintes n’étaient pas syntonisées avec le caisson des graves.
Bruit de terre ? Les amplifi cateurs KICKER sont conçus pour être parfaitement compatibles avec les installations centrales de tous les fabricants. Certaines de ces unités peuvent nécessiter une mise à la terre supplémentaire pour empêcher que des bruits ne viennent parasiter le signal audio. Si vous rencontrez ce type de problème avec votre unité centrale, le fait de tirer un fi l de terre des sorties RCA au châssis permettra dans la plupart des cas de résoudre ce problème.
ATTENTION : Lors de la recharge de la batterie du véhicule, veillez à ce que les connexions avec les câbles de la batterie soient correctes. De mauvaises connexions peuvent faire fondre les fusibles de l’amplifi cateur et entraîner une défaillance d’autres systèmes critiques du véhicule.
Pour toute autre question concernant l’installation ou le fonctionnement de votre nouveau système KICKER, renseignez-vous auprès du revendeur agréé KICKER auprès duquel vous avez acheté votre système. Pour de plus amples conseils sur l’installation, cliquez sur la section d’assistance « SUPPORT » sur la page d’accueil du site KICKER, www.kicker.com. N’hésitez pas à adresser un courriel à [email protected] ou à appeler les Services techniques au (405) 624-8583 pour toute question spécifi que ou restée sans réponse.
25
Page 26
ACOUSTICS LIMITED WARRANTY
WARNING: KICKER products are capable of producing sound levels that can permanently damage your hearing! Turning up a system to a level that has audible distortion is more damaging to your ears than listening to an undistorted system at the same volume level. The threshold of pain is always an indicator that the sound level is too loud and may permanently damage your hearing. Please use common sense when controlling volume.
When purchased from an Authorized KICKER Dealer, KICKER warrants this product to be free from defects in material and workmanship under normal use for a period of ONE (1) YEAR from date of original purchase. If this product is identifi ed as “Refurbished” or “B Goods”, the warranty is limited to a period of THREE (3) MONTHS from date of original purchase. In all cases you must have the original receipt. Should service be necessary under this warranty for any reason due to manufacturing defect or malfunction during the warranty period, KICKER will repair or replace (at its discretion) the defective merchandise with equivalent merchandise. Warranty replacements may have cosmetic scratches and blemishes. Discontinued products may be replaced with more current equivalent products. This warranty is valid only for the original purchaser and is not extended to owners of the product subsequent to the original purchaser. Any applicable implied warranties are limited in duration to a period of the express warranty as provided herein beginning with the date of the original purchase at retail, and no warranties, whether express or implied, shall apply to this product thereafter. Some states do not allow limitations on implied warranties; therefore, these exclusions may not apply to you. This warranty gives you specifi c legal rights; however you may have other rights that vary from state to state.
WHAT TO DO IF YOU NEED WARRANTY OR SERVICE:
Defective merchandise should be returned to your local Authorized Stillwater Designs (KICKER) Dealer for warranty service. Assistance in locating an Authorized Dealer can be found at www.kicker.com or by contacting Stillwater Designs directly. You can confi rm that a dealer is authorized by asking to see a current authorized dealer window decal.
If it becomes necessary for you to return defective merchandise directly to Stillwater Designs (KICKER), call the KICKER Customer Service Department at (405) 624-8510 for a Return Merchandise Authorization (RMA) number. Package only the defective items in a package that will prevent shipping damage, and return to:
Stillwater Designs, 3100 North Husband St, Stillwater, OK 74075
The RMA number must be clearly marked on the outside of the package. Please return only defective component systems. The return of functioning items increases your return freight charges. Non-defective items will be returned freightcollect to you. For example, if a subwoofer is defective, only return the defective subwoofer, not the entire enclosure. Include a copy of the original receipt with the purchase date clearly visible, and a “proof-of-purchase” statement listing the Customer’s name, Dealer’s name and invoice number, and product purchased. Warranty expiration on items without proof-of-purchase will be determined from the type of sale and manufacturing date code. Freight must be prepaid; items sent freight-collect, or COD, will be refused.
WHAT IS NOT COVERED?
This warranty is valid only if the product is used for the purpose for which it was designed. It does not cover: o Damage due to improper installation o Subsequent damage to other components o Damage caused by exposure to moisture, excessive heat, chemical cleaners, and/or UV radiation o Damage through negligence, misuse, accident or abuse. Repeated returns for the same damage may be considered abuse o Any cost or expense related to the removal or reinstallation of product o Speakers damaged due to amplifi er clipping or distortion o Items previously repaired or modifi ed by any unauthorized repair facility o Return shipping on non-defective items o Products with tampered or missing barcode labels o Products with tampered or missing serial numbers o Products returned without a Return Merchandise Authorization (RMA) number o Products purchased from an UNAUTHORIZED dealer o Freight Damage o The cost of shipping product to KICKER o Service performed by anyone other than KICKER
stillwaterdesigns
HOW LONG WILL IT TAKE?
KICKER strives to maintain a goal of one-week service for all acoustics (subwoofers, midrange drivers, tweeters, crossovers, etc) returns. Delays may be incurred if lack of replacement inventory or parts is encountered. Failure to follow these steps may void your warranty. Any questions can be directed to the KICKER Customer Service Department at (405) 624-8510. Contact your International KICKER dealer or distributor concerning specifi c procedures for your country’s warranty policies.
P.O. Box 459 • Stillwater, Oklahoma 74076 • USA • (405) 624–8510
46HS10-F-20201228
26
Hideaway™
Page 27
INTERNATIONAL WARRANTY
Contact your International KICKER dealer or distributor concerning specifi c procedures for your country’s warranty policies.
Our goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are entitled to a replacement or refund for a major failure and for compensation for any other reasonably foreseeable loss or damage. You are also entitled to have the goods repaired or replaced if the goods fail to be of acceptable quality and the failure does not amount to a major failure.
GARANTÍA INTERNACIONAL Versión Español
Comuníquese con su concesionario o distribuidor KICKER internacional para obtener infor ación sobre procedimientos específi cos relacionados con las normas de garantía de su país.
La frase “combustible para vivir la vida Livin’ Loud™ a todo volumen” se refi ere al entusiasmo por la vida que la marca KICKER de estéreos de automóvil representa y a la recomendación a nuestros clientes de que vivan lo mejor posible (“a todo volumen”) en todo sentido. La línea de altavoces y amplifi cadores KICKER es la mejor del mercado de audio de automóviles y por lo tanto representa el “combustible” para vivir a todo volumen en el área de “estéreos de automóvil” de la vida de nuestros clientes. Recomendamos a todos nuestros clientes que obedezcan todas las reglas y reglamentos locales sobre ruido en cuanto a los niveles legales y apropiados de audición fuera del vehículo.
INTERNATIONALE GARANTIE Deutsche Version
Nehmen Sie mit Ihren internationalen KICKER-Fachhändler oder Vertrieb Kontakt auf, um Details über die Garantieleistungen in Ihrem Land zu erfahren.
Der Slogan “Treibstoff für Livin’ Loud” bezieht sich auf die mit den KICKER-Autostereosystemen assoziierte Lebensfreude und die Tatsache, dass wir unsere Kunden ermutigen, in allen Aspekten ihres Lebens nach dem Besten (“Livin’ Loud”) zu streben. Die Lautsprecher und Verstärker von KICKER sind auf dem Markt für Auto-Soundsysteme führend und stellen somit den “Treibstoff” für das Autostereoerlebnis unserer Kunden dar. Wir empfehlen allen unseren Kunden, sich bezüglich der zugelassenen und passenden Lautstärkepegel außerhalb des Autos an die örtlichen Lärmvorschriften zu halten.
GARANTIE INTERNATIONALE Version Française
Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International KICKER.
AVERTISSEMENT: Les haut-parleurs KICKER ont la capacité de produire des niveaux sonores pouvant endommager l’ouïe de façon irréversible ! L’augmentation du volume d’un système jusqu’à un niveau présentant une distorsion audible endommage davantage l’ouïe que l’écoute d’un système sans distorsion au même volume. Le seuil de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d’endommager l’ouïe de façon irréversible. Réglez le volume en faisant prevue de bon sens!
L’expression “ carburant pour vivre plein pot “ fait référence au dynamisme de la marque KICKER d’équipements audio pour véhicules et a pour but d’encourager nos clients à faire le maximum (“ vivre plein pot “) dans tous les aspects de leur vie. Les haut-parleurs et amplifi cateurs KICKER sont les meilleurs dans le domaine des équipements audio et représentent donc pour nos client le “ carburant pour vivre plein pot “ dans l’aspect “ installation audio de véhicule “ de leur vie. Nous encourageons tous nos clients à respecter toutes les lois et réglementations locales relatives aux niveaux sonores acceptables à l’extérieur des véhicules.
P.O. Box 459 • Stillwater, Oklahoma 74076 • USA • (405) 624–8510
27
Page 28
©2018 Stillwater Designs
Loading...
