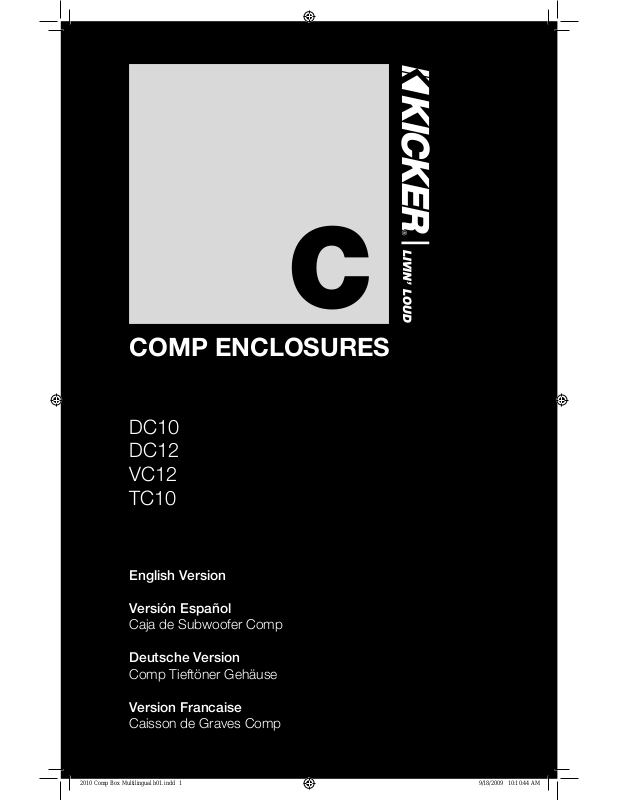

Kicker DC10, DC12, VC12, TC10 Owner's Manual

COMP ENCLOSURES

DC10
DC12
VC12
TC10

LIVIN’ LOUD

English Version

Versión Español

Caja de Subwoofer Comp

Deutsche Version

Comp Tieftöner Gehäuse

Version Francaise

Caisson de Graves Comp

2010 Comp Box Multilingual b01.indd 12010 Comp Box Multilingual b01.indd 1 9/18/2009 10:10:44 AM9/18/2009 10:10:44 AM

Comp Subwoofer Enclosure Owner’s Manual

DC10 / DC12 / VC12 / TC10Models:

Authorized KICKER Dealer:

Purchase Date:

Enclosure Model Number:

Enclosure Serial Number:

The KICKER Comp subwoofer enclosures were specially designed to fi t in small spaces such as behind
truck seats or inside compact trunks. The Comp subwoofer provides high-performance bass despite its
size reduction over normal KICKER subwoofers.

CHECK THE LOAD

The Comp subwoofer enclosures are internally wired for a 2 or 4 ohm load at the speaker-wire connection
terminal. Please refer to this terminal or the box packaging for your enclosure’s specifi c impedance. Check
to see if your amplifi er is optimized to drive this load.

DC/VC VENTED

The location and orientation of your enclosure will affect the quality and quantity of the bass. Designed
for use in SUV and sedan type vehicles, these enclosures offer you several mounting options. The vent
opening in these enclosures can not be obstructed. At some frequencies most of the bass will come out
of the vent. Therefore we recommend you leave at least four inches (10cm) of clear space around the
vent.

If the enclosure is to be mounted all the way in the back of the vehicle, it works best to point the woofer
toward the front of the vehicle. Conversely, if the enclosure is going to be mounted closer to the back
seat, pointing the woofer toward the rear of the vehicle will give you the best results.

If it is more convenient to mount the enclosure along a side wall, put the enclosure on the left side of the
vehicle. This orientation will make the vent point toward the rear of the vehicle and will produce the most
low bass output. Remember to leave at least four inches (10cm) of room between the enclosure and the
back of the vehicle.

After determining the best mounting position, carefully check the areas where the mounting brackets will
be placed. Make sure the mounting screws will not puncture the gas tank, brake lines, wiring, or interfere
with any mechanical parts on the underside of the mounting surface. Turn the enclosure upside-down,
pre-drill the holes using a 7/64” (2.5mm) bit and attach the four mounting brackets to the bottom of the
enclosure using the supplied smaller screws. Each bracket must be positioned so the rounded end
protrudes approximately 3/4” (2cm) from under the cabinet to allow a screw to easily pass through the
bracket, securing the enclosure to the vehicle.

Plug your subwoofer speaker wire into the terminals, using the red connector as positive and the black
connector as negative. Hook the other end of the wire to your subwoofer amplifi er in accordance with its
owner’s manual. With the enclosure right side up, securely attach the enclosure to the vehicle with the
supplied larger screws. If the supplied hardware is not applicable to your installation, some other means of
securely attaching the enclosure to the vehicle must be used.

TC VENTED

The Kicker TC Series enclosure is designed to fi t behind the seat of a pickup truck, coupe or wherever
space is limited. This design is engineered to provide the best bass response when fi ring into the back
of the seat. The vent opening in this enclosure can not be obstructed. At some frequencies most of the
bass will come out of the vent.

2

2010 Comp Box Multilingual b01.indd 22010 Comp Box Multilingual b01.indd 2 9/18/2009 10:10:55 AM9/18/2009 10:10:55 AM

COMP SUBWOOFER ENCLOSURE

Mount the brackets to the bottom of the
enclosure using the supplied smaller
screws. Securely attach the enclosure to
the vehicle with the supplied larger

Behind-the-seat mounting:

subwoofer fi res into

the back of the

seat.

screws.

Pro Tip: You are one ZX
Mono-Amplifi er and a few
cables away from a complete,
high-quality system with
rock-solid bottom end, as
only available from KICKER!
The KICKER ZX line of mono­amplifi ers make it easy to upgrade
the bassline of your stock or
aftermarket source unit. Please ask your
dealer about KICKER ZX amplifi er upgrades.

We recommend you leave at least four inches (10cm) of clear space around the vent.

Plug your subwoofer speaker wire into the terminals, using the red connector as positive and the black
connector as negative. Hook the other end of the wire to your subwoofer amplifi er in accordance with its
owner’s manual.

SPECIFICATIONS

Model DC10 DC12 VC12 TC10

Nominal Impedance [Zn], ohm [per enclosure] 2 or 4 2 or 4 4 4

Sensitivity [SPLo], dB @ 1W, 1m 98.4 99.9 95.3 93.8

Power Handling Watts, Peak (RMS) 600 (300) 600 (300) 300 (150) 300 (150)

Enclosure Top Surface Depth, in (cm) 13-1/2 (34.2) 13-7/8 (35.2) 11-1/4 (28.5) 4-3/4 (12)

Enclosure Bottom Surface Depth, in (cm) 16-3/8 (41.5) 17-1/4 (43.8) 14-5/8 (37.1) 7-11/16 (19.5)

Enclosure Height, in (cm) 14 (35.5) 16 (40.5) 16-1/8 (40.9) 13-3/4 (38.4)

Enclosure Width, in (cm) 28-1/2 (72.3) 32-7/16 (82.3) 17-11/16 (44.8) 21-3/4 (55.1)

Sound Check: Poor bass response? Check the system phasing by reversing the positive and negative
speaker connections on the subwoofer. If the bass improves, then the subwoofer was out of phase in
reference to the rest of the audio system.

IMPORTANT SAFETY WARNING

To avoid potential injury or possible death from forward movement of the enclousre during abrupt stops or accidents, the
enclosure must be properly installed and securely fastened to your vehicle. You are soley responsible for securely fastening the

enclosure in your vehicle.

Note: The use of a subsonic fi lter will signifi cantly increase power handling. The power handling specifi cations in this chart are
calculated using a 25Hz, 24dB/octave subsonic fi lter. All specifi cations and performance fi gures are subject to change. Please
visit www.kicker.com for the most current information. To get the best performance from your new KICKER Subwoofer, we
recommend using genuine KICKER Accessories and Wiring. Please allow two weeks of break-in time for the subwoofer to reach
optimum performance.

Comp Subwoofer - Covered by one or more of the following patents:

U.S. Pat #’s 6,611,604, 6,731,773 D473,216, D456,386, D449,293, D355,193,
Taiwan Pat. #162,154; Other U.S. and foreign patents pending.

stillwaterdesigns

P.O. Box 459 • Stillwater, Oklahoma 74076 • USA • (405) 624–8510

2010 Comp Box Multilingual b01.indd 32010 Comp Box Multilingual b01.indd 3 9/18/2009 10:10:55 AM9/18/2009 10:10:55 AM

3

Caja De Comp Comp Manual Del Propietario

DC10 / DC12 / VC12 / TC10Modelo:

Distribuidor autorizado de KICKER:

Fecha de compra:

Número de modelo del Subwoofer:

Número de serie del Subwoofer:

El KICKER Comp Subwoofer Caja se diseñó para “Livin’ Loud” en el ambiente automotor duro. Utiliza las
técnicas avanzadas de materias y construcción para mantener el desempeño que óptimo para años para
venir.

VERIFICA LOS OHMIOS

Esta Comp caja tiene cableado interno para producir una carga de 2 ó 4 ohmios en las terminales de
conexión de cable de altavoz. Consulte la terminal o el empaque de la caja para saber la impedancia específi
ca de su caja. Asegúrese de que su amplifi cador puede manejar esta carga.

DC/VC CAJAS VENTILADAS

La ubicación y orientación de la caja afecta la calidad y la cantidad de los bajos. Las cajas han sido
diseñadas para vehículos tipo SUV y sedán y ofrecen varias opciones de montaje. La abertura de ventilación
de estas cajas no debe obstruirse. A ciertas frecuencias, la mayor parte de los bajos sale por la abertura de
ventilación. Por lo tanto, recomendamos que deje por lo menos 4 plg. (10 cm) de espacio libre alrededor de
la abertura de ventilación.

Si va a montar la caja al fondo del vehículo, es mejor apuntar el woofer hacia la parte de adelante del
vehículo. Por el contrario, si va a montarla cerca del asiento de atrás, apuntar el woofer hacia atrás produce
los mejores resultados.

Cuando sea más conveniente montar la caja en una pared lateral, la mejor opción es ponerla en el lado
izquierdo del vehículo. Esta orientación hará que la abertura de ventilación apunte hacia la parte de atrás del
vehículo y producirá el mayor rendimiento de bajos. Recuerde dejar por lo menos 4 plg. (10 cm) de espacio
entre la caja y la parte atrás del vehículo.

Después de determinar la mejor posición de montaje, verifi que cuidadosamente los lugares donde van a ir
los soportes de montaje. Asegúrese de que los tornillos de montaje no van a perforar el tanque de gasolina,
las líneas de freno, el cableado, etc., o a interferir con los componentes mecánicos debajo de la superfi cie
de montaje escogida. Invierta la caja, taladre agujeros piloto con una broca de 7/64 de plg. (2.5 mm) y fíjele
los 4 soportes de montaje en la parte de abajo con los tornillos pequeños que se suministran.

Los soportes deben colocarse de tal manera que el extremo redondeado sobresalga aproximadamente ¾
de plg. (2 cm) del borde de la parte de abajo de la caja para permitir que el tornillo pase fácilmente a través
del soporte y fi je la caja al vehículo.

Enchufe el cable de altavoz del subwoofer en las terminales. Use el conector rojo como positivo y el negro
como negativo. Enchufe el otro extremo de este cable en el amplifi cador del subwoofer de acuerdo con las
instrucciones del manual del propietario. Con la caja hacia arriba, fíjela fi rmemente al vehículo con los tornillos
grandes que se suministran. Si los tornillos que se suministran no sirven para su instalación, debe fi jar
fi rmemente la caja al vehículo de alguna otra manera.

TC CAJAS VENTILADAS

Las cajas TC de KICKER han sido diseñadas para ir detrás del asiento de la camioneta, el cupé o
dondequiera espacio se limita. Para dar la mejor respuesta de bajos cuando dirigen el sonido hacia la parte
de atrás del asiento del vehículo. La abertura de ventilación de estas cajas no debe obstruirse. A ciertas
frecuencias, la mayor parte de los bajos sale por la abertura de ventilación. Por lo tanto, recomendamos que

4

2010 Comp Box Multilingual b01.indd 42010 Comp Box Multilingual b01.indd 4 9/18/2009 10:10:58 AM9/18/2009 10:10:58 AM
