Kichler LBLU2552 INSTRUCTIONS

Download

Page 1

We’re here to help 866-558-5706

Hrs: M-F 9am to 5pm EST

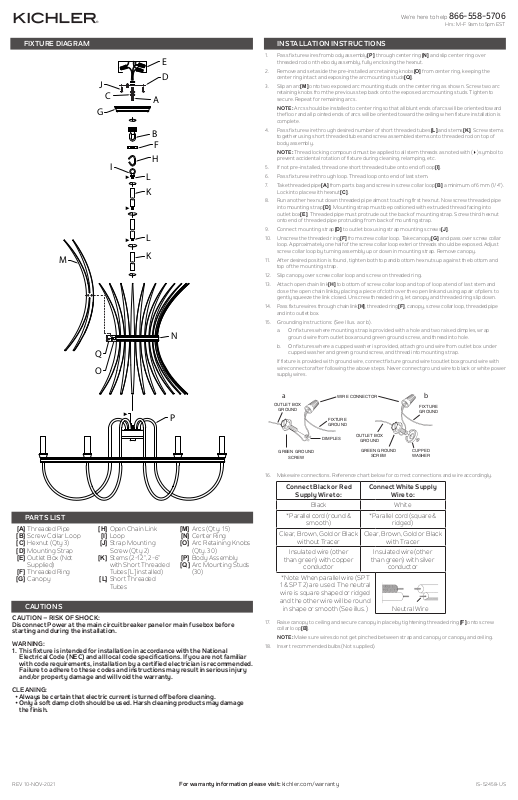

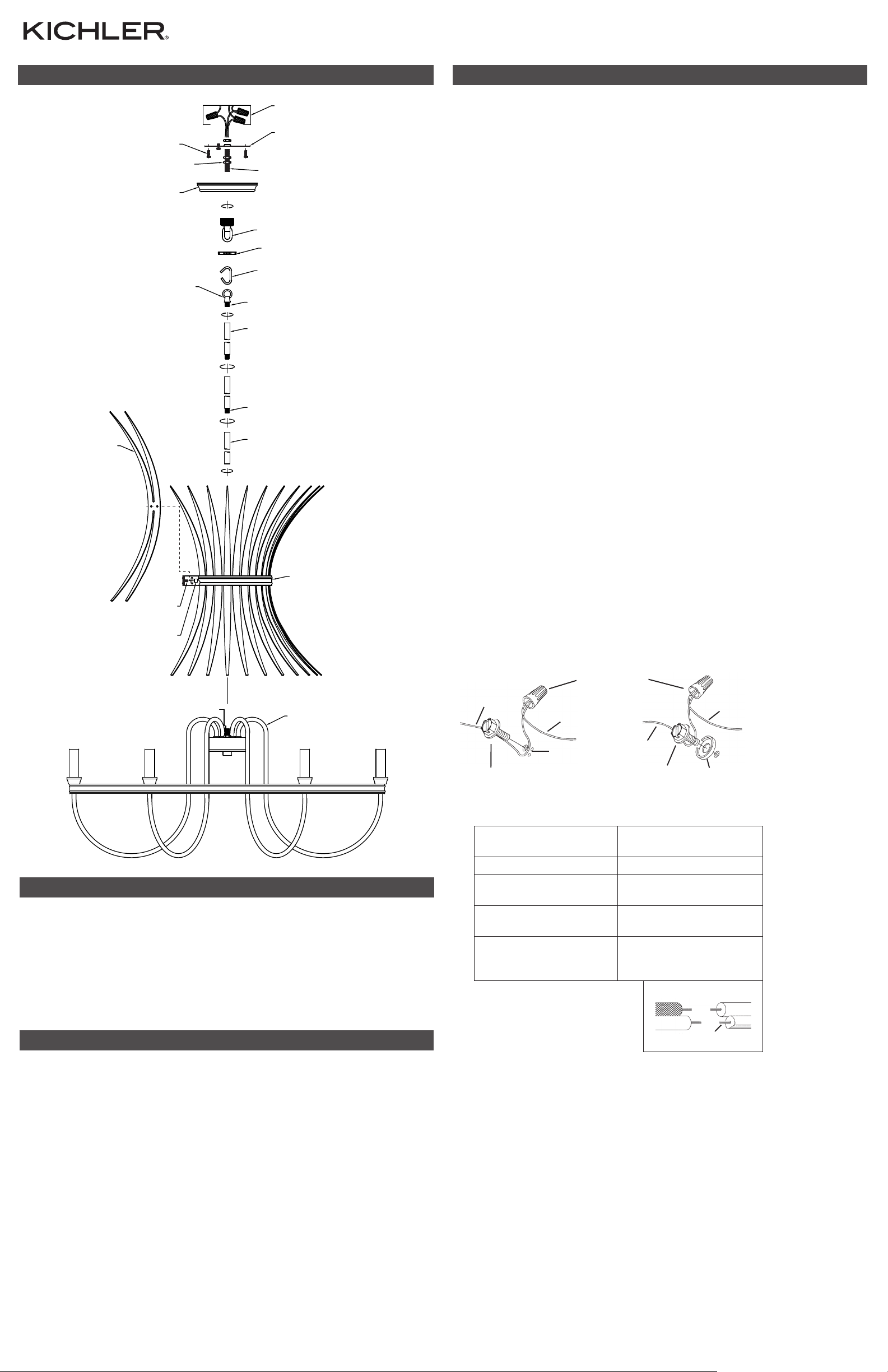

INSTALLATION INSTRUCTIONSFIXTURE DIAGRAM

1. Pass fixture wires from body assembly[P] through center ring[N] and slip center ring over

►

threaded rod on the body assembly, fully enclosing the hexnut.

2. Remove and set aside the pre-installed arc retaining knobs[O] from center ring, keeping the center ring intact and exposing the arc mounting studs[Q].

3. Slip an arc[M] onto two exposed arc mounting studs on the center ring as shown. Screw two arc retaining knobs from the previous step back onto the exposed arc mounting studs. Tighten to secure. Repeat for remaining arcs.

NOTE: Arcs should be installed to center ring so that all blunt ends of arcs will be oriented toward the floor and all pointed ends of arcs will be oriented toward the ceiling when fixture installation is complete.

4. Pass fixture wire through desired number of short threaded tubes[L] and stems[K]. Screw stems together using short threaded tubes and screw assembled stems onto threaded rod on top of body assembly.

NOTE: Thread locking compound must be applied to all stem threads as noted with (4) symbol to prevent accidental rotation of fixture during cleaning, relamping, etc.

5. If not pre-installed, thread one short threaded tube onto end of loop[I].

6. Pass fixture wire through loop. Thread loop onto end of last stem.

7. Take threaded pipe[A] from parts bag and screw in screw collar loop[B] a minimum of 6 mm (1/4”). Lock into place with hexnut[C].

8. Run another hexnut down threaded pipe almost touching first hexnut. Now screw threaded pipe into mounting strap[D]. Mounting strap must be positioned with extruded thread facing into outlet box[E]. Threaded pipe must protrude out the back of mounting strap. Screw third hexnut onto end of threaded pipe protruding from back of mounting strap.

9. Connect mounting strap[D] to outlet box using strap mounting screws[J].

10. Unscrew the threaded ring[F] from screw collar loop. Take canopy[G] and pass over screw collar loop. Approximately one half of the screw collar loop exterior threads should be exposed. Adjust screw collar loop by turning assembly up or down in mounting strap. Remove canopy.

11. After desired position is found, tighten both top and bottom hexnuts up against the bottom and top of the mounting strap.

12. Slip canopy over screw collar loop and screw on threaded ring.

13. Attach open chain link[H] to bottom of screw collar loop and top of loop at end of las t stem and close the open chain link by placing a piece of cloth over the open link and using a pair of pliers to gently squeeze the link closed. Unscrew threaded ring, let canopy and threaded ring slip down.

14. Pass f ixture wires through chain link [H], threaded ring[F], canopy , screw collar loop, threaded pip e and into outlet box.

15. Grounding instructions: (See Illus. a or b). a. On fixtures where mounting strap is provided with a hole and two raised dimples, wrap

ground wire from outlet box around green ground screw, and thread into hole.

b. On fixtures where a cupped washer is provided, attach ground wire from outlet box under

cupped washer and green ground screw, and thread into mounting strap.

If fixture is provided with ground wire, connect fixture ground wire to outlet box ground wire with wire connector after following the above steps. Never connect ground wire to black or white power supply wires.

►

PARTS LIST

[A] Threaded Pipe [B] Screw Collar Loop [C] Hexnut (Qty 3) [D] Mounting Strap [E] Outlet Box (Not

Supplied)

[F] Threaded Ring [G] Canopy

CAUTIONS

CAUTION – RISK OF SHOCK: Disconnect Power at the main circuit breaker panel or main fusebox before starting and during the installation.

WARNING:

1. This fixture is intended for installation in accordance with the National Electrical Code (NEC) and all local code specifications. If you are not familiar with code requirements, installation by a certified electrician is recommended. Failure to adhere to these codes and instructions may result in serious injury and/or property damage and will void the warranty.

[H] Open Chain Link

[I] Loop

[J] Strap Mounting

Screw (Qty 2)

[K] Stems (2-12”, 2-6”

with Short Threaded Tubes [L] installed)

[L] Short Threaded

Tubes

[M] Arcs (Qty. 15)

[N] Center Ring [O] Arc Retaining Knobs

(Qty. 30)

[P] Body Assembly [Q] Arc Mounting Studs

(30)

OUTLET BOX

GROUND

GREEN GROUND

SCREW

16. Make wire connections. Reference chart below for correct connections and wire accordingly.

Connect Black or Red

Supply Wire to:

WIRE CONNECTOR

FIXTURE GROUND

DIMPLES

OUTLET BOX

GROUND

GREEN GROUND

SCREW

Connect White Supply

Wire to:

FIXTURE GROUND

CUPPED WASHER

Black White

*Parallel cord (round &

smooth)

Clear, Brown, Gold or Black

without Tracer

Insulated wire (other

than green) with copper

conductor

*Parallel cord (square &

ridged)

Clear, Brown, Gold or Black

with Tracer

Insulated wire (other

than green) with silver

conductor

*Note: When parallel wire (SPT

1 & SPT 2) are used. The neutral

wire is square shaped or ridged and the other wire will be round

in shape or smooth (See illus.) Neutral Wire

17. Raise canopy to ceiling and secure canopy in place by tightening threaded ring[F] onto screw collar loop[B].

NOTE: Make sure wires do not get pinched between strap and canopy or canopy and ceiling.

18. Inser t recommended bulbs (Not supplied).

CLEANING:

• Always be certain that electric current is turned o before cleaning.

• Only a soft damp cloth should be used. Harsh cleaning products may damage the finish.

REV 10-NOV-2021

For warranty information please visit: kichler.com/warranty

IS-52458-US

Page 2

For Assembling and Installing Fix tures in Canada

Pour L’assemblage et L’installation Au Canada

INSTRUCTIONS:

Nous sommes là pour vous aider 866-558-5706

Heures : du lundi au vendredi, de 9h à 17h (heure de l’Est)

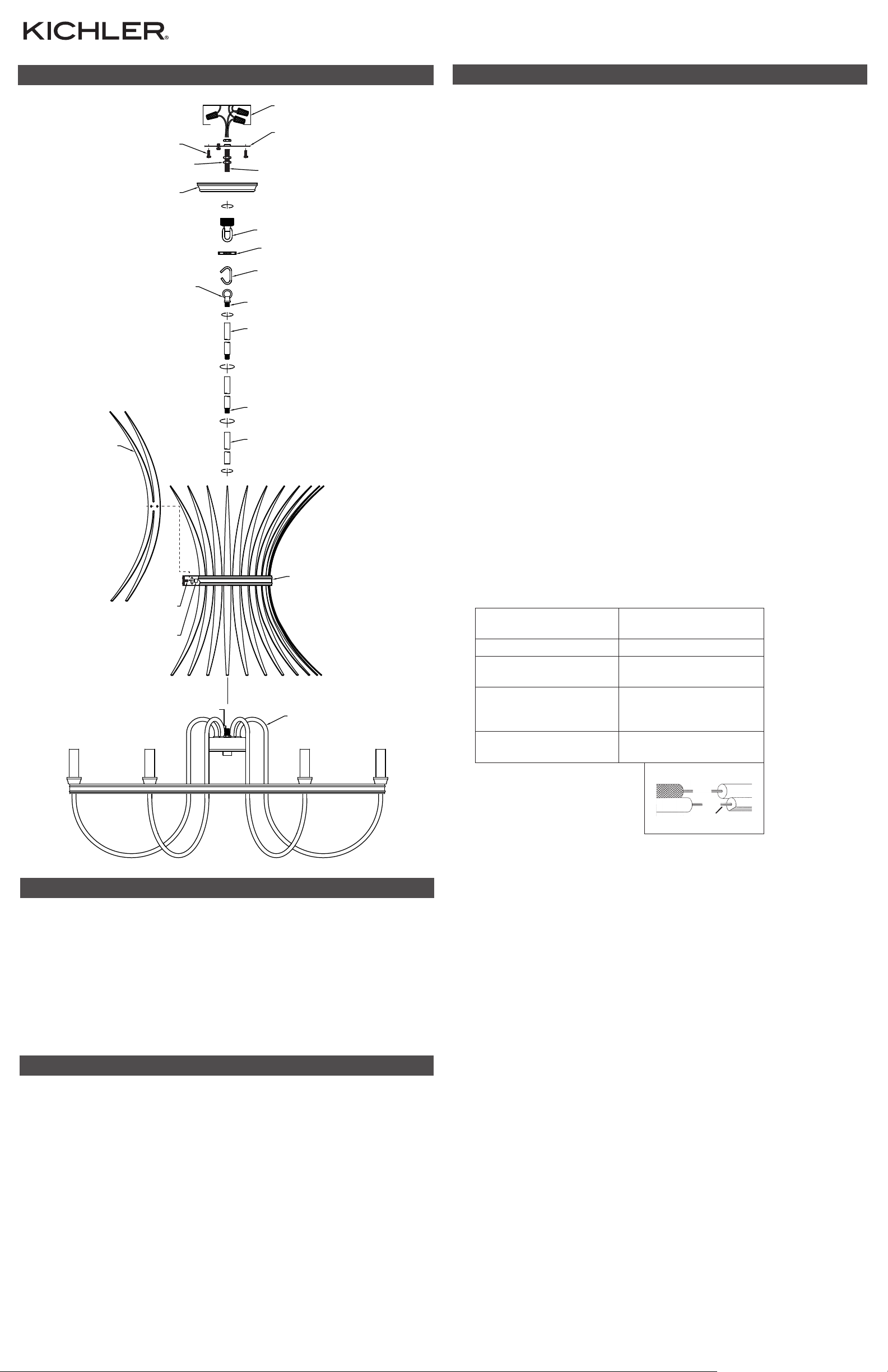

DIAGRAMME D’APPAREILS

INSTRUCTIONS D’INSTALLATION

1. Passez les fils du luminaire du corps[P] à travers l’anneau central[N] et faites glisser l’anneau

►

central sur la tige filetée du corps, en enfermant complètement l’écrou hexagonal.

2. Retirez les boutons de fixation en forme d’arc préinstallés[O] de l’anneau de central et mettez de côté en maintenant l’anneau cental intact et en exposant les goujons de montage en forme d’arc[Q].

3. Glissez un arc[M] sur deux goujons de montage d’arc exposés sur l’anneau central (voir illustration). Vissez deux boutons de fixation en forme d’arc de l’étape précédente sur les goujons de montage d’arc exposés. Serrez pour fixer. Répétez l’opération pour les autres arcs.

REMARQUE : Les arcs doivent être installés sur l’anneau central de sorte que toutes les extrémités arrondies des arcs soient orientées vers le sol et que toutes les ex trémités pointues des arcs soient orientées vers le plafond une fois l’installation du luminaire terminée.

4. Faites passer les fils du luminaire de l’accouplement par le nombre souhaité de tubes filetés courts[L] et de tiges[K]. Vissez les tiges ensemble à l’aide de tubes filetés courts et vissez les tiges assemblées dans la tige filetée sur le dessus du corps du luminaire.

REMARQUE : Appliquer le frein filet sur tous les filets de la tige indiqués par le symbole (4) pour empêcher la rotation accidentelle du luminaire pendant le nettoyage, remplacement de lampe, etc.

5. Si le tube fileté court n’est pas préinstallé, vissez-le sur l’ex trémité de la boucle[I].

6. Passez le fil du luminaire par la boucle. Visser la boucle sur l’extrémité de la dernière tige.

7. Prenez le tube fileté[A] du sac des pièces et vissez la boucle à vis[B] à un minimum de 6 mm (1/4 po). Bloquez avec l’écrou hexagonal[C].

8. Vissez un autre écrou hexagonal sur le tube fileté jusqu’à ce qu’il entre presque en contact avec le premier écrou hexagonal. Vissez maintenant le tube fileté dans l’étrier de montage[D]. L’étrier de montage doit être placé avec le filetage ex trudé faisant face à la boîte de sor tie[E]. Le tube fileté doit sortir de l’arrière de l’étrier de montage. Vissez le troisième écrou hexagonal sur l’ex trémité du tube fileté sortant de l’arrière de l’étrier de montage.

9. Fixez l’étrier de montage[D] sur la boîte de sortie à l’aide des vis de fixation de l’étrier[J].

10. Dévissez la bague filetée[F] de la boucle à vis. Passez le cache[G] sur la boucle à vis. Environ la moitié du filetage ex térieur de la boucle à vis doit être visible. Ajustez la boucle à vis en tournant l’ensemble vers le haut ou le bas dans l’étrier de montage. Enlevez le cache.

11. Une fois correctement positionnés, serrez les écrous hexagonaux en haut et en bas contre le dessous et le dessus de l’étrier de montage.

12. Passez le cache sur la boucle à vis et vissez dans la bague filetée.

13. Attachez le maillon de chaîne ouvert[H] en bas de la boucle à vis et en haut de la boucle à l’extrémité de la dernière tige. Fermez le maillon de chaîne ouvert en plaçant du tissus sur le maillon ouvert et avec des pinces pour serrer légèrement le maillon fermé. Dévissez la bague filetée et laissez le cache et la bague filetée glisser vers le bas.

14. Acheminez les fils du luminaire par le maillon de chaîne[H], la bague filetée[F], le cache, la boucle à vis, le tube f ileté dans la boîte de sortie.

15. Connecter les fils. Se reporter au tableau ci-dessous pour faire les connexions.

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de

la boîte

A Noir A Blanc

*Au cordon parallèle (rond

et lisse)

Au transparent, doré,

marron, ou noir sans fil

distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

*Au cordon parallèle (à

angles droits el strié)

Au transparent, doré,

marron, ou noir avec un til

distinctif

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un

fil paralléle (SPT 1 et SPT 2). Le

fil neutre est á angles droits ou

strié et l’autre fil doit étre rond ou

lisse (Voir le schéma). Fil Neutre

LISTE DES PIÈCES

[A] Tube Fileté [B] Boucle à Vis [C] Écrou Hexagonal

(Qté 3)

[D] Étrier de Montage [E] Boîte de Sortie (non

fournie)

[F] Bague Filetée [G] Cache

[H] Maillon de Chaîne

Ouvert

[I] Boucle

[J] Vis de de fixation de

L’étrier de Montage (Qté 2)

[K] Tiges (2-12 po, 2-6

po avec des tubes filetés courts [L] installés)

[L] Tubes Filetés Courts

[M] Arc (Qté 15)

[N] Anneau Central [O] Boutons de Fixation

en Forme D’arc (Qté

30)

[P] Corps [Q] Goujons de

Montage en Forme D’arc (Qté 30)

PRÉCAUTIONS

ATTENTION – RISQUE DE DÉCHARGES ÉLECTRIQUES: Couper le courant au niveau du panneau du disjoncteur du circuit principal ou de la boîte à fusibles principale avant de procéder à l’installation.

ATTENTION:

1. Ce luminaire doit être installé conformément aux codes d’électricité nationaux (NEC) et satisfaire toutes les spécifications des codes locaux. Si vous ne connaissez pas les exigences de ces codes, il est recommandé de confier l’installation à un électricien certifié. Ne pas se conformer à ces codes et directives pourrait provoquer des blessures sérieuses et/ou des dommages matériels et rendre la garantie non valide.

16. Soulevez le cache au niveau du plafond et bloquez en serrant la bague filetée[F] sur la boucle à vis[B].

REMARQUE : S’assurer que les fils ne se coincent pas entre l’étrier et le cache ou le cache et le plafond.

17. Installez les ampoules recommandées (non fournies).

NETTOYAGE :

• Soyez toujours certain que l’alimentation électrique du luminaire est fermée avant le nettoyage.

• N’utilisez qu’un chion doux humide. Les produits de nettoyage acides/abrasifs peuvent endommager le fini.

REV 10-NOV-2021

Pour de plus amples informations sur la garantie, veuillez visiter : kichler.com/warranty

IS-52458-CB

Page 3

Estamos aquí para ayudarle 866-558-5706

Horario: Lunes-Viernes 9am a 5pm EST (hora oficial del este)

DIAGRAMA DE ACCESORIOS

INSTRUCCIONES DE INSTALACIÓN

1. Pase los cables del artefacto desde el montaje del cuerpo[P] a través del anillo central[N] y deslice

►

el anillo central sobre la varilla roscada en el montaje del cuerpo, encerrando completamente la tuerca hexagonal.

2. Retire y aparte las perillas de retención de los arcos preinstaladas[O] del anillo central, manteniendo el anillo central intacto y exponiendo los espárragos de montaje del arco[Q].

3. Deslice un arco[M] en dos espárragos de montaje del arco expuestos en el anillo central como se muestra. Enrosque dos perillas de retención del arco del paso anterior en los espárragos de montaje del arco expuestos. Apriete para asegurar. Repita la operación con los arcos restantes

NO TA: Los arcos deben instalarse en el anillo central de manera que todos los ex tremos romos de los arcos estén orientados hacia el suelo y todos los extremos puntiagudos de los arcos estén orientados hacia el techo cuando se complete la instalación del artefacto.

4. Pase el cable del artefacto a través del número deseado de tubos roscados cortos[L] y vástagos[K]. Enrosque los vástagos entre sí utilizando los tubos roscados cortos y enrosque los vástagos ya montados en la varilla roscada de la parte superior del montaje del cuerpo.

NO TA: Se debe aplicar compuesto de bloqueo de roscas a las roscas de vástago según lo indicado con el símbolo () para evitar la rotación accidental del artefacto durante la limpieza, el reemplazo de los focos, etc.

5. Si no es tá instalado previamente, enrosque un tubo roscado corto en el extremo del aro[I].

6. Pase el cable del artefacto a través del aro. Enrosque el aro en el ex tremo del último vástago.

7. Saque el tubo roscado[A] de la bolsa de piezas y enrósquelo en la tuerca de montaje con oreja[B] un mínimo de 6 mm (1/4”). Bloquee en su lugar con la tuerca hexagonal[C].

8. Pase otra tuerca hexagonal hacia abajo en el tubo roscado casi tocando la primera tuerca hexagonal Ahora enrosque el tubo roscado en la abrazadera de montaje[D]. La abrazadera de montaje debe colocarse con la rosca extruida hacia la caja de salida [E]. El tubo roscado debe sobresalir por la parte de atrás de la abrazadera de montaje. Enrosque la tercera tuerca hexagonal en el extremo del tubo roscado que sobresale de la parte de atrás de la abrazadera de montaje.

9. Conecte la abrazadera de montaje[D] a la caja de salida usando los tornillos de montaje de la abrazadera[J].

10. Desenrosque el anillo roscado[F] de la tuerca de montaje con oreja. Tome la cubierta[G] y pásela por encima de la tuerca de montaje con oreja. Aproximadamente la mitad de la rosca exterior de la tuerca de montaje con oreja debe quedar expuesta. Ajuste la tuerca de montaje con oreja girando el montaje hacia arriba o hacia abajo en la abrazadera de montaje. Retire la cubier ta.

11. Una vez encontrada la posición deseada, ajuste las tuercas hexagonales superior e inferior contra la parte inferior y superior de la abrazadera de montaje.

12. Deslice la cubierta sobre la tuerca de montaje con oreja y enrósquela en el anillo roscado.

13. Fije el eslabón abierto de la cadena[H] a la parte inferior de la tuerca de montaje con oreja y a la parte superior del aro del ex tremo del último vástago y cierre el eslabón de cadena abierto colocando un paño sobre el mismo y apretándolo suavemente con una pinza. Desenrosque el anillo roscado, deje que la cubierta y el anillo roscado se deslicen hacia abajo.

14. Pase los cables del artefacto a través del eslabón de la cadena[H], el anillo roscado[F], la cubierta, la tuerca de montaje con oreja, el tubo roscado y hacia la caja de salida.

15. Instrucciones de conexión a tierra solamente para los Estados Unidos. (Vea la ilustracion a o b). a. En las lámparas que tienen la abrazadera de montaje con un agujero y dos hoyuelos

realzados, enrollar el alambre a tierra de la caja de salida alrededor del tornillo verde y pasarlo por el aquiero.

b. En las lámparas con una arandela acopada, fijar el alambre a tierra de la caja de salida del ajo

de la arandela acoada y tornillo verde, y paser por a abrazadera de montaje.

Si la lámpara viene con alambre a tierra, conecter el alambre a tierra de la lámpara al alambre a tierra de la caja de salida con un conector de alambres espués de seguir los pasos anteriores. Nunca conectar el alambra a tierra a los alambres eléctros negro o blanco.

LISTA DE PARTES

[A] Tubo Roscado [B] Tuerca de Montaje

con Oreja

[C] Tuerca Hexagonal

(cantidad 3)

[D] Abrazadera de

Montaje

[E] Caja de Salida (no

suministrada)

[F] Anillo Roscado

[G] Cubierta

[H] Eslabón de Cadena

Abierto

[I] Aro

[J] Tornillo de Montaje

de la Abrazadera (cantidad 2)

[K] Vástagos (2-12”, 2-6”

con tubos roscados cortos [L] instalados)

[L] Tubos Roscados

Cortos

[M] Arco (cantidad 15)

[N] Anillo Central [O] Perillas de Retención

de los Arcos (cantidad 30)

[P] Montaje del Cuerpo

[Q] Espárragos de

Montaje del Arco (cantidad 30)

PRECAUCIONES

PRECAUCIÓN – RIESGO DE DESCARGA ELÉCTRICA: Desconecte la electricidad en el panel principal del interruptor automático o caja principal de fusibles antes de comenzar y durante la instalación.

ADVERTENCIA:

1. Este accesorio está destinado a la instalación de acuerdo con el National Electrical Code (NEC) y todas las especificaciones del código local. Si no está familiarizado con los requisitos del código, la instalación se recomienda un electricista certificado. No cumplir con estos códigos e instrucciones puede resultar en lesiones graves y/ o en daños a la propiedad y anulará la garantía.

LIMPIEZA:

• Asegúrese siempre de que la corriente eléctrica esté apagada antes de limpiar.

• Debe usarse solamente un paño húmedo y suave. Productos de limpieza abrasivos pueden dañar el acabado.

TIERRA DE LA

CAJA DE SALIDA

TORNILLO DE TIERRA,

VERDE

16. Haga les conexiones de los alambres. La tabla de referencia de abajo indica las conexiones correctas y los alambres correspondientes.

Conectar el alambre de

suministro negro o rojo al

CONECTOR DE ALAMBRE

TIERRA

ARTEFACTO

DEPRESIONES

CAJA DE SALIDA

TIERRA DE LA

TORNILLO DE TIERRA,

VERDE

Conectar el alambre de

suministro blanco al

TIERRA

ARTEFACTO

ARANDELA

CONCAVA

Negro Blanco

*Cordon paralelo (redondo

y liso)

Claro, marrón, amarillio

o negro sin hebra

identificadora

Alambre aislado (diferente

del verde) con conductor

de cobre

*Cordon paralelo (cuadrado

y estriado)

Claro, marrón, amarillio

o negro con hebra

identificadora

Alambre aislado (diferente

del verde) con conductor

de plata

*Nota: Cuando se utiliza alambre

paralelo (SPT 1 y SPT 2). El

alambre neutro es de forma

cuadrada o estriada y el otro

alambre será de forma redonda o

lisa. (Vea la ilustracíón). Hilo Neutral

17. Eleve la cubierta hasta el techo y fíjela en su sitio apretando el anillo roscado[F] en la tuerca de montaje con oreja[B].

NO TA: Asegúrese de que los cables no queden apretados entre la abrazadera y la cubier ta o la cubierta y el techo.

18. Inser te los focos recomendados. (No suministrados).

Para informacion de la garantia por favor visite: kichler.com/warranty

IS-52458-USREV 10-NOV-2021
