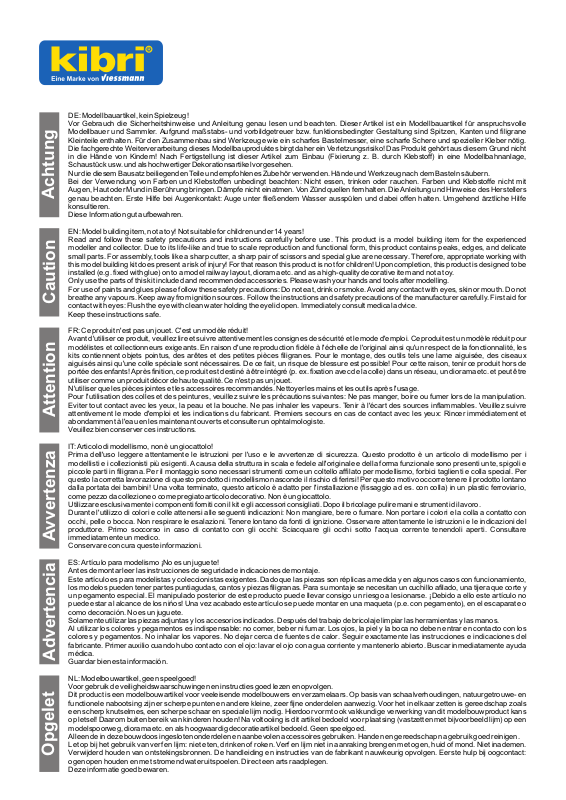

Kibri 13601 User guide [ml]
DE: Modellbauartikel, kein Spielzeug!
Vor Gebrauch die Sicherheitshinweise und Anleitung genau lesen und beachten. Dieser Artikel ist ein Modellbauartikel für anspruchsvolle
Modellbauer und Sammler. Aufgrund maßstabs- und vorbildgetreuer bzw. funktionsbedingter Gestaltung sind Spitzen, Kanten und filigrane
Kleinteile enthalten. Für den Zusammenbau sind Werkzeuge wie ein scharfes Bastelmesser, eine scharfe Schere und spezieller Kleber nötig.
Die fachgerechte Weiterverarbeitung dieses Modellbauproduktes birgt daher ein Verletzungsrisiko! Das Produkt gehört aus diesem Grund nicht
in die Hände von Kindern! Nach Fertigstellung ist dieser Artikel zum Einbau (Fixierung z. B. durch Klebstoff) in eine Modellbahnanlage,
Schaustück usw. und als hochwertiger Dekorationsartikel vorgesehen.
Nur die diesem Bausatz beiliegenden Teile und empfohlenes Zubehör verwenden. Hände und Werkzeug nach dem Basteln säubern.
Bei der Verwendung von Farben und Klebstoffen unbedingt beachten: Nicht essen, trinken oder rauchen. Farben und Klebstoffe nicht mit
Augen, Haut oder Mund in Berührung bringen. Dämpfe nicht einatmen. Von Zündquellen fernhalten. Die Anleitung und Hinweise des Herstellers
Achtung
genau beachten. Erste Hilfe bei Augenkontakt: Auge unter fließendem Wasser ausspülen und dabei offen halten. Umgehend ärztliche Hilfe
konsultieren.
Diese Information gut aufbewahren.
EN: Model building item, not a toy! Not suitable for children under 14 years!
Read and follow these safety precautions and instructions carefully before use. This product is a model building item for the experienced
modeller and collector. Due to its life-like and true to scale reproduction and functional form, this product contains peaks, edges, and delicate
small parts. For assembly, tools like a sharp cutter, a sharp pair of scissors and special glue are necessary. Therefore, appropriate working with
this model building kit does present a risk of injury! For that reason this product is not for children! Upon completion, this product is designed to be
installed (e.g. fixed with glue) on to a model railway layout, diorama etc. and as a high-quality decorative item and not a toy.
Only use the parts of this kit included and recommended accessories. Please wash your hands and tools after modelling.
For use of paints and glues please follow these safety precautions: Do not eat, drink or smoke. Avoid any contact with eyes, skin or mouth. Do not
breathe any vapours. Keep away from ignition sources. Follow the instructions and safety precautions of the manufacturer carefully. First aid for
Caution
contact with eyes: Flush the eye with clean water holding the eyelid open. Immediately consult medical advice.
Keep these instructions safe.
FR: Ce produit n'est pas un jouet. C'est un modèle réduit!
Avant d'utiliser ce produit, veuillez lire et suivre attentivement les consignes de sécurité et le mode d'emploi. Ce produit est un modèle réduit pour
modélistes et collectionneurs exigeants. En raison d'une reproduction fidèle à l'échelle de l'original ainsi qu'un respect de la fonctionnalité, les
kits contiennent objets pointus, des arêtes et des petites pièces filigranes. Pour le montage, des outils tels une lame aiguisée, des ciseaux
aiguisés ainsi qu'une colle spéciale sont nécessaires. De ce fait, un risque de blessure est possible! Pour cette raison, tenir ce produit hors de
portée des enfants! Après finition, ce produit est destiné à être intégré (p. ex. fixation avec de la colle) dans un réseau, un diorama etc. et peut être
utiliser comme un produit décor de haute qualité. Ce n'est pas un jouet.
N'utiliser que les pièces jointes et les accessoires recommandés. Nettoyer les mains et les outils après l'usage.
Pour l'utilisation des colles et des peintures, veuillez suivre les précautions suivantes: Ne pas manger, boire ou fumer lors de la manipulation.
Eviter tout contact avec les yeux, la peau et la bouche. Ne pas inhaler les vapeurs. Tenir à l'écart des sources inflammables. Veuillez suivre
attentivement le mode d'emploi et les indications du fabricant. Premiers secours en cas de contact avec les yeux: Rincer immédiatement et
Attention
abondamment à l'eau en les maintenant ouverts et consulter un ophtalmologiste.
Veuillez bien conserver ces instructions.
IT: Articolo di modellismo, non è un giocattolo!
Prima dell'uso leggere attentamente le istruzioni per l'uso e le avvertenze di sicurezza. Questo prodotto è un articolo di modellismo per i
modellisti e i collezionisti più esigenti. A causa della struttura in scala e fedele all'originale e della forma funzionale sono presenti unte, spigoli e
piccole parti in filigrana. Per il montaggio sono necessari strumenti come un coltello affilato per modellismo, forbici taglienti e colla special. Per
questo la corretta lavorazione di questo prodotto di modellismo nasconde il rischio di ferirsi! Per questo motivo occorre tenere il prodotto lontano
dalla portata dei bambini! Una volta terminato, questo articolo è adatto per l'installazione (fissaggio ad es. con colla) in un plastic ferroviario,
come pezzo da collezione o come pregiato articolo decorativo. Non è un giocattolo.
Utilizzare esclusivamente i componenti forniti con il kit e gli accessori consigliati. Dopo il bricolage pulire mani e strumenti di lavoro.
Durante l'utilizzo di colori e colle attenersi alle seguenti indicazioni: Non mangiare, bere o fumare. Non portare i colori e la colla a contatto con
occhi, pelle o bocca. Non respirare le esalazioni. Tenere lontano da fonti di ignizione. Osservare attentamente le istruzioni e le indicazioni del
produttore. Primo soccorso in caso di contatto con gli occhi: Sciacquare gli occhi sotto l'acqua corrente tenendoli aperti. Consultare
immediatamente un medico.
Avvertenza
Conservare con cura queste informazioni.
ES: Artículo para modelismo ¡No es un juguete!
Antes de montar leer las instrucciones de seguridad e indicaciones de montaje.
Este artículo es para modelistas y coleccionistas exigentes. Dado que las piezas son réplicas a medida y en algunos casos con funcionamiento,
los modelos pueden tener partes puntiagudas, cantos y piezas filigranas. Para su montaje se necesitan un cuchillo afilado, una tijera que corte y
un pegamento especial. El manipulado posterior de este producto puede llevar consigo un riesgo a lesionarse. ¡Debido a ello este artículo no
puede estar al alcance de los nińos! Una vez acabado este artículo se puede montar en una maqueta (p.e. con pegamento), en el escaparate o
como decoración. No es un juguete.
Solamente utilizar las piezas adjuntas y los accesorios indicados. Después del trabajo de bricolaje limpiar las herramientas y las manos.
Al utilizar los colores y pegamentos es indispensable: no comer, beber ni fumar. Los ojos, la piel y la boca no deben entrar en contacto con los
colores y pegamentos. No inhalar los vapores. No dejar cerca de fuentes de calor. Seguir exactamente las instrucciones e indicaciones del
fabricante. Primer auxilio cuando hubo contacto con el ojo: lavar el ojo con agua corriente y mantenerlo abierto. Buscar inmediatamente ayuda
médica.
Advertencia
Guardar bien esta información.
NL: Modelbouwartikel, geen speelgoed!
Voor gebruik de veiligheidswaarschuwingen en instructies goed lezen en opvolgen.
Dit product is een modelbouwartikel voor veeleisende modelbouwers en verzamelaars. Op basis van schaalverhoudingen, natuurgetrouwe- en
functionele nabootsing zijn er scherpe punten en andere kleine, zeer fijne onderdelen aanwezig. Voor het in elkaar zetten is gereedschap zoals
een scherp knutselmes, een scherpe schaar en speciale lijm nodig. Hierdoor vormt ook vakkundige verwerking van dit modelbouwproduct kans
op letsel! Daarom buiten bereik van kinderen houden! Na voltooiing is dit artikel bedoeld voor plaatsing (vastzetten met bijvoorbeeld lijm) op een
modelspoorweg, diorama etc. en als hoogwaardig decoratieartikel bedoeld. Geen speelgoed.
Alleen de in deze bouwdoos ingesloten onderdelen en aanbevolen accessoires gebruiken. Handen en gereedschap na gebruik goed reinigen.
Let op bij het gebruik van verf en lijm: niet eten, drinken of roken. Verf en lijm niet in aanraking brengen met ogen, huid of mond. Niet inademen.
Verwijderd houden van ontstekingsbronnen. De handleiding en instructies van de fabrikant nauwkeurig opvolgen. Eerste hulp bij oogcontact:
Opgelet
ogen open houden en met stromend water uitspoelen. Direct een arts raadplegen.
Deze informatie goed bewaren.
Subject to change without prior notice. No liability for mistakes and printing errors.
info@viessmann-modell.com
www.viessmann-modell.de
Bahnhofstraße 2a
D - 35116 Hatzfeld-Reddighausen
Viessmann Modelltechnik GmbH
Schwierigkeitsgrad
der Bausätze:
Made in Europe
Level of difficulty:
Montageanleitung
2. Contents. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
1. Important information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Änderungen vorbehalten. Keine Haftung für Druckfehler und Irrtümer.
Die aktuelle Version der Anleitung finden Sie auf der kibri-Homepage unter der Artikelnummer.
You will find the latest version of the manual on the kibri website using the item-No.
The printing is transferred to the model
with an elastic pad of silicone rubber.
Tampon aus Silikon-Kautschuk auf
das Modell übertragen.
Many vehicles and other model kits of
kibri are high quality pad printed.
Verfahren durch einen elastischen
Die Druckfarbe wird bei diesem
Viele Fahrzeug-Modelle und andere
Bausätze von kibri werden im
Tampondruckverfahren bedruckt.
Pad printing
Tampon-Bedruckung
3. Mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
EN
2. Inhalt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
3. Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
1. Wichtige Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
DE
H0 MAN SK with SCHEUERLE platform car and rail crane undercarriage
Unterteil Schienenkran
Mounting instruction
H0 MAN SK mit SCHEUERLE Plattformwagen und
13601
Profis
Professionals
Advanced learners
Stand 01/sw
05/2019
FZs
Einsteiger
Beginners
Fortgeschrittene
83398
vorsichtig vom Spritzbaum ab und entgraten die Ränder.
Sie bitte mit einem Seitenschneider bzw. Modellbaumesser
Die beim jeweiligen Montageschritt benötigten Teile trennen
Bauanleitung. Sie erhalten dann umgehend von uns Ersatz.
dieses bitte per E-Mail oder per Post bei uns an. Bitte nennen
Sie uns die Bezeichnung und Artikel-Nummer des Bausatzes
sowie Spritzling- und Teile-Nr. Diese Angaben finden Sie in der
Passenden Kleber für die Bausätze finden Sie im kibri
Sortiment.
Dieser Bausatz wurde sorgfältig geprüft und verpackt. Sollte es
trotzdem einmal vorkommen, dass ein Teil fehlt, fordern Sie
Da Spritzlinge für mehrere Artikel verwendet werden, kann es
sein, dass bei diesem Bausatz einige Teile übrig bleiben.
Werkzeuge nötig.
Montage des Bausatzes
Verletzungsgefahr!
und abbruchgefährdete Teile aufweisen. Für die Montage sind
vorgesehenen Verwendung kann das Produkt Spitzen, Kanten
Aufgrund der detaillierten Abbildung des Originals bzw. der
Sicherheitshinweise
Vorsicht
1. Wichtige Hinweise
Bitte halten Sie beim Zusammenbau unbedingt die Reihen-
folge der Bauabschnitte ein!
DE
range.
precise product description and the item-No. as well as the
No. of the sprue and the specific part that is missing. You will
contact us by e-mail or by sending a letter. Please state the
the parts list. However, should a part be missing please
is quite possibly that some parts may not be needed for this
particular product.
The contents of this kit have been carefully checked against
Since some sprues are used for several different products it
Assembly
Carefully separate the parts required for the respective
assembly phase with a side cutter or a sharp utility knife from
the injection-moulded sprue and deflash the edges.
required for assembly.
Risk of injury!
Due to the finely detailed reproduction of the original and the
intended use, this product may have sharp points or edges
as well as parts that may easily break off. Some tools are
Caution:
Safety information
1. Important information
Please observe the correct sequence when assembling the
parts to sub-assemblies and to the completed product!
EN
find all necessary information in this manual. We will
promptly supply the missing parts.
You will find suitable glue for the kits in the kibri product
1
www.katalogversand.kibri.de
es im Schreibwarenfachhandel. Ideal sind selbstklebende,
glatte Papiere oder Folien mit geringer Materialstärke.
Please follow the link or use QR-code.
angefordert werden. Folgen Sie dazu einfach diesem Link bzw. scannen Sie den
QR-Code.
Catalogues by Viessmann and kibri/Vollmer can be ordered alternatively via internet.
Kataloge von Viessmann und kibri/Vollmer können auch bequem über das Internet
Ausdrucken – ausschneiden – aufkleben – fertig!
www.dekoboegen.kibri.de
Dekobögen lassen sich auf einem handelsüblichen
Farbdrucker ausdrucken. Für den jeweiligen Druckertyp
(Tintenstrahl oder Laser) geeignetes Papier bzw. Folie gibt
www.kibri.de in der Rubrik Service – Download. Die
material thickness.
Print – cut – stick – ready!
printed by using a standard colour printer. Suitable paper or foil
for the respective printers are offered by specialized trade.
Best way is to use self-adhesive smooth papers or foil with low
Hochauflösende Druckvorlagen für Beschriftungen und
Beschilderungen finden Sie auf unserer Homepage
DE
The high-resolution master copy for all kind of signs in your
kibri kit are available as download for free. Deco sheets can be
EN
1312 1
881 1
1309 1
1310 1
1311 1
1312 1
Teile-Nr. Stück Teile-Nr. Stück
390 1
554 2
555 2
556 2
557 2
607 2
736 1
859 1
860 1
864 1
865 1
880 1
1344 1
1373 1
1374 1
1671 1
1672 4
1673 4
1675 2
1677 1
1680 1
1844 1
5251 1
72, 75, 76, 80, 80A, 82, 86, 90, 92
- 19 Ballastgewichte
- 20 cm Gummifaden
- Anleitung
- Manual
- Bedruckte Bauteile, Teile-Nr. 6, 13, 15, 47, 51, 61, 67,
- Printed parts, part-6, 13, 15, 47, 51, 61, 67, 72, 75, 76,
80, 80A, 82, 86, 90, 92
- 19 counterweight
- 20 cm rubber thread
2. Inhalt
auf Vollständigkeit:
Kontrollieren Sie nach dem Auspacken den Lieferumfang
2. Contents
Check the contents of the package for completeness after
unpacking:
83398/13601
L 70,5 x H 61 x T 7 cm
L 104 x H 27,5 x T 7 cm
12020 Natur
12018 Natur
Pos. 67 mit 6 tampongedruckten gelben Streifen
Weitere Vitrinen finden Sie in unserem Katalog oder auf www.kibri.de .
Further displays you will find in our catalogue or at www.kibri.de .
für jede Situation die passende Lösung!
Wooden displays from kibri...
the right solution for every situation!
12012 Natur
L 208 x H 27,5 x T 7 cm
Pos. 67 with 6 yellow pad printed strips
Schaukästen von kibrí...
67
Pos. 75 mit 4 tampongedruckten gelben Streifen
Pos. 75 with 4 yellow pad printed strips
86
82
47
75
72
13
80
15 51
80A
61
6
Bedruckte Bauteile
Printed parts
12010 Natur
12011 Nussbaum
L 104 x H 61 x T 7 cm
92
90
76
2
83398/13601
41
43
29
28
28 28
25
Rot
Red
Gummifaden
Rubber thread
1
37
95 (19x)
Ballastgewicht
counterweight
Silber
Silver
2
10
36
33
3
38
7
35
44
40
39
16
29
3131
28
19
48
49
14
18
42
30
17
26
42A
25
2x
22
71 71
79
78
74
74
69
70
46
62
69
70
62
77
2x
50
5
21
20
45
4
32
24
27
11
23
9
8
68
73
81
2x
12
34
3
Loading...
