KEYSTONE VÁLVULAS DE MARIPOSA COMPOSEAL, ESTILO 'WAFER'

INSTRUCCIONES DE INSTALACIÓN Y MANTENIMIENTO

Estas instrucciones se deben leer y comprender plenamente antes de proceder a la instalación

Uso al que se destina la válvula

Esta válvula se destina a su uso sólo en
aplicaciones dentro de los límites de presión y
temperatura que se indican en el diagrama P/T
del manual de producto.

La válvula de mariposa CompoSeal está
diseñada sólo para su uso como wafer.
¡No puede usarse para fin de línea!

Cerciorarse de que los materiales de la válvula
sean compatibles con el fluido vehiculado.

1 ALMACENAMIENTO Y MANIPULACIÓN

1.1 Protección

Las válvulas de mariposa de Keystone se
entregan con protección en conformidad con
las Instrucciones de Ingeniería de Keystone,
para proteger la válvula de daños. Los
envoltorios y/o cubiertas se deberían dejar en
su sitio hasta que se deba instalar la válvula.

1.2 Almacenamiento

Cuando es necesario almacenar las válvulas
por un cierto tiempo (2 o más meses) antes de
su montaje, se debería almacenar en las cajas
o embalajes de transporte.

1.2.1 Condiciones de almacenamiento
Las válvulas se deberían almacenar separadas
del suelo y en un recinto cerrado limpio y seco.
Proteger la válvula de extremos de humedad
y temperatura, y de una exposición excesiva a
polvo, vibraciones, deformaciones, luz solar y
ozono.

Recomendaciones

1. Temperatura: temperatura de
almacenamiento inferior a 25°C, superior a
0°C preferiblemente por debajo de 15°C.

2. Humedad: las condiciones de
almacenamiento deberían ser tales que
no se dé condensación, almacenar en un
ambiente seco. Humedad relativa máxima
de 50%.

3. Luz: las gomas de las válvulas deberían
protegerse de la luz, en particular frente a
la luz directa o luz artificial intensa con una
elevada proporción de ultravioletas.

4. Ozono: las naves de almacenamiento no
deberían contener ningún equipo generando
ozono. P. ej., lámparas, motores eléctricos.

IMPORTANTE

Antes de instalar o usar las válvulas, se
recomiendan las siguientes acciones.

1. Las válvulas o sus repuestos tienen que
inspeccionarse y limpiar minuciosamente si es
necesario.

2. Las piezas de goma se tienen que engrasar
con grasa de silicona si ya no hay.

3. Todas las superficies en contacto con asientos
se tienen que limpiar cuidadosamente y
engrasar con grasa de silicona si van a
almacenarse durante más de 5 meses.

1.3 Manipulación

Para impedir ningún daño durante la
manipulación, se deberían levantar las válvulas
a mano, o usando un equipo de izado apropiado.
Las válvulas se deberían proteger de accidentes,
p. ej., choques, impactos y vibraciones durante
el transporte. Es preciso quitar las protecciones
que puedan haber en las bridas antes de montar
la válvula en la tubería. Elevar la válvula con
mucho cuidado del embalaje de transporte
(cajón, paleta). Durante la manipulación o
instalación de la válvula, se debe asegurar que
la válvula no reciba daños, como tampoco el
actuador neumático/eléctrico o hidráulico ni
otros instrumentos.

2 INSTALACIÓN

AVISO

Por raz

ones de seguridad es importante adoptar
las siguientes precauciones antes de comenzar a
trabajar con la válvula:

1. El personal que realice cualquier ajuste de las

válvulas debería usar un equipo adecuado. Se
deberían llevar todos los medios necesarios
para la protección personal.

2. La línea se tiene que despresurizar antes de

proceder a instalar la válvula.

3. L

a instalación y la manipulación de las válvulas
deberían ser llevadas a cabo sólo por personal
adiestrado en todos los aspectos de los métodos
de manipulación manuales y mecánicos.

4. No se permite el uso impropio de la válvula.
No deben emplearse la válvula, sus asideros,
actuadores ni otras piezas como 'medios para
encaramarse’.

5. Cerciorarse de que las limitaciones de presión
y temperatura de la válvula según se indica
en la placa de características queden dentro
de las condiciones de servicio. El número de
combinación (trim) que aparece en la placa
de características de la válvula identifica los
materiales empleados en la válvula. Véase
el Manual de Producto para el diagrama P/T
específico de la válvula y para la definición del
número de combinación.

6. Cerciorarse de que los materiales de la válvula
sean compatibles con el fluido vehiculado.

2.1 Inspección visual de la válvula

1. Confirmar que los materiales de
construcción enumerados en la válvula son
apropiados para el servicio propuesto y que
son como se especifican.

2. Compruebe que la válvula y el actuador no
hayan recibido daños durante el transporte
y la manipulación.

VCIOM-00786-ES 17/11Emerson.com/FinalControl © 2017 Emerson. All Rights Reserved.

KEYSTONE VÁLVULAS DE MARIPOSA COMPOSEAL, ESTILO 'WAFER'

INSTRUCCIONES DE INSTALACIÓN Y MANTENIMIENTO

2.2 Compatibilidad de brida y tubería

Comprobar la concordancia del diseño de los
orificios de la brida de la válvula y de la tubería
antes de proceder al montaje.
Las bridas tienen que cumplir los siguientes
requisitos (Fig. 1):

- El diámetro interior de la cara debería ser:
D mín: La dimensión Q de la válvula + holgura

suficiente para el disco.

D máx: El diámetro interior óptimo (ID) es

igual al diámetro interior de la brida
estándar EN 1092-1, tabla 8, tipo 11.
Para diámetros interiores mayores
que D máx. u otros tipos de brida,
sírvase contactar con su organización
local de ventas de Emerson, porque
los diámetros interiores de tamaños
superiores podrían llevar a una
reducción de la funcionalidad de la
válvula.

-

Si la brida o la tubería van provistas de
un resalto de junta (RF), el diámetro de la
misma será de al menos 8 mm más que las

dimensiones YY de la válvula.
El diseño de las juntas tóricas del CompoSeal
de Keystone elimina la necesidad de juntas. Si
por alguna razón fuesen necesarias, se pueden
usar también juntas de bridas. Cuando se
usen las juntas de bridas (se recomienda usar
juntas de caucho de mín. 1 mm / máx. 2 mm de
grosor) se tienen que extraer las juntas tóricas
del cuerpo. Usar tornillería para las bridas
siguiendo la norma correspondiente.

2.3 Instalación de la válvula

Las válvulas son bidireccionales y pueden
montarse en cualquier dirección en relación
con el flujo. La válvula controlará el flujo
de la misma forma en ambas direcciones.
La posición recomendada de instalación
es con el eje horizontal y el borde del disco
inferior abriéndose en dirección del flujo
(especialmente para servicios de lodos y para
medios con tendencia a la sedimentación).
Para un control óptimo de la válvula y
funcionamiento seguro y suave, se recomienda
tener una longitud de tubería de entrada
recta equivalente a entre 10 y 20 diámetros de
tubería y de tubería de salida recta equivalente
a entre 3 y 5 diámetros. No usar la válvula
como palanca para separar las bridas, esto
podría provocar daños al área de la brida y/o
causar daños al cierre de la junta tórica.

NOTAS

- La válvula se puede instalar en la tubería bien con

o sin el actuador montado en la parte superior de

la válvula. Cerciorarse de que se puede girar el

disco con cuidado hasta una posición más cerrada

o abierta para prevenir que el borde del disco toque

las bridas adyacentes mientras se posiciona la

válvula.

-

Es responsabilidad del usuario de la válvula - y no del
fabricante de la misma - asegurar que el sistema de
tuberías haya sido construido de forma profesional y que
la válvula haya quedado instalada de forma apropiada.

- Las tuberías adyacentes deben estar posicionadas
de modo que se transmitan unos esfuerzos mínimos
desde las tuberías a las bridas de la válvula durante
o después de la instalación.

- La manipulación y el izado de las válvulas durante
la instalación tiene que realizarse siguiendo las
mismas instrucciones que se describen en el
párrafo anterior ‘1.3 Manipulación’.

- Si es preciso montar un actuador o palanca
(especialmente la palanca de material compuesto)
sobre la válvula, aplicar un poco de grasa sobre
el eje para asegurar un montaje fácil. Evitar en
todo momento martillar o golpear la palanca o el
actuador durante el montaje.

-

Eliminar las 4 puntas desprendibles para instalar la
válvula entre las bridas AS2129 E DN 80 (Fig. 2).

IMPORTANTE

Las caras correspondientes de las bridas
deberían estar en buenas condiciones y limpias
de suciedad y/o inclusiones. Los interiores de
la tubería tienen que limpiarse cuidadosamente
antes de instalar la válvula.

2.3.1 Sistema existente

1. Compruebe que la distancia de las bridas se

ajusta a las dimensiones entre caras de la
válvula. Separe las bridas con herramientas
apropiadas para una fácil inserción de la
válvula.

2. Cierre la válvula hasta el punto que el borde

del disco esté al menos a 10 mm dentro de
las bridas del cuerpo.

3.

Inserte la válvula entre las bridas, preste
una atención especial a las juntas tóricas de
sellado de las bridas. Es necesario separar
las bridas de forma adecuada para prevenir
que las juntas tóricas se deslicen fuera de sus
ranuras. Coloque dos pernos de brida a través
de las bridas de la tubería y las orejetas de
centraje de la válvula para soportar la válvula.

4. Comprobar que las juntas tóricas de sellado

de las bridas siguen en su lugar.

5. Centrar el cuerpo de la válvula e insertar

todos los pernos de la brida. Apretar los
pernos de la brida mediante apriete a mano.

6.

Lentamente, abrir completamente la válvula.
El disco está alineado con los planos paralelos.

7. Mantener la alineación de la brida de la

válvula a la vez que se van extrayendo
gradualmente los separadores de la brida y
se aprietan a mano los pernos de la brida.

8. Cerrar y abrir lentamente la válvula para

comprobar que hay suficiente espacio libre
para el disco.

9.

Proceder a apretar todos los pernos en sentido
cruzado con el par de apriete recomendado en
la Tabla 1. ¡No exceder los pares máximos de
apriete, ya que esto provocaría una sobrecarga
del cuerpo compuesto!

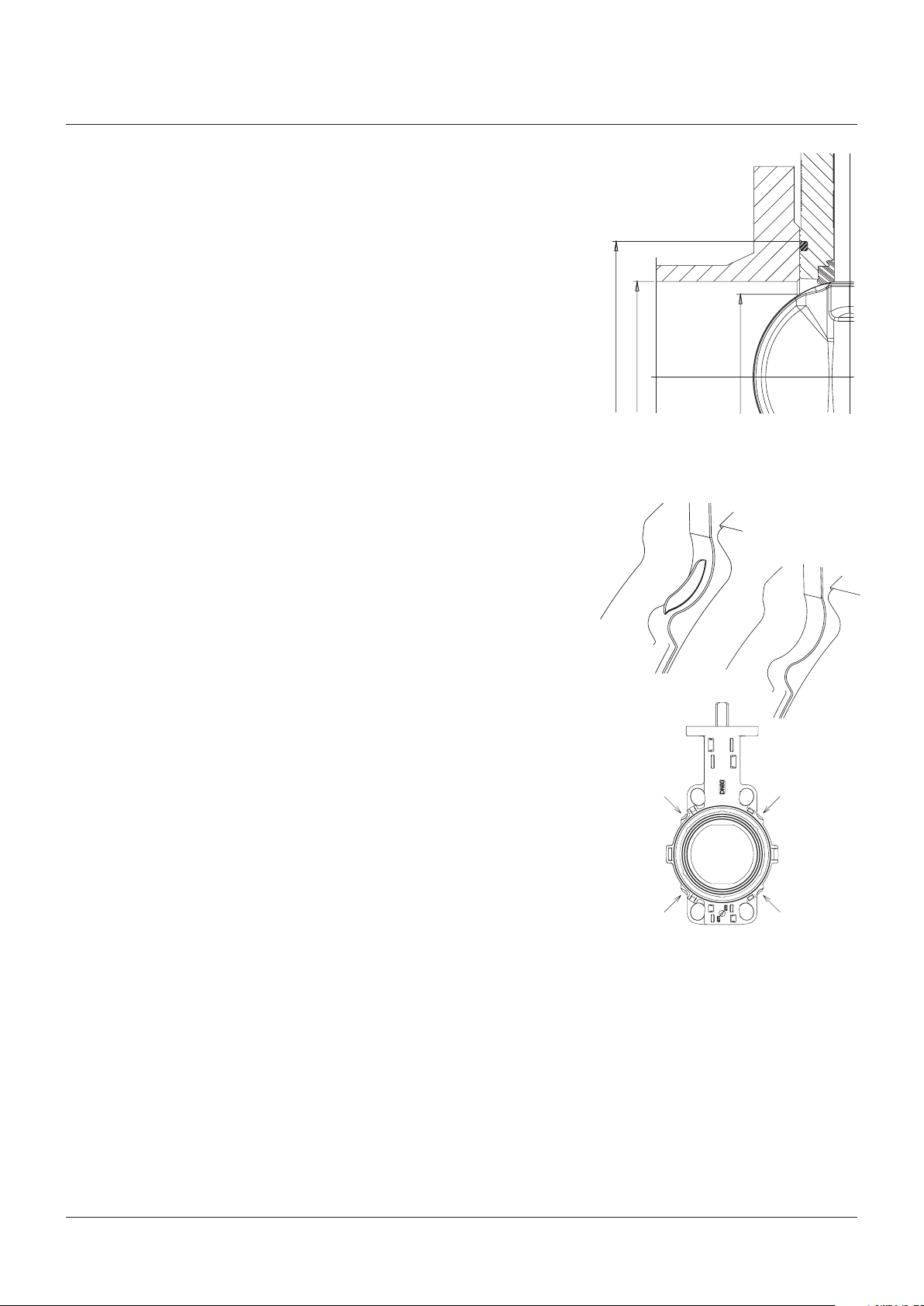

FIG. 1

YY

FIG. 2

Q

Dmax/min
