KEYSTONE PED - GEBRUIKS- EN VEILIGHEIDSHANDLEIDING
KEYSTONE-SERIE 36/37 K-LOK HIGH-PERFORMANCE VLINDERKLEPPEN
Voor installatie moeten deze instructies volledig zijn gelezen en begrepen
VOORZORGSMAATREGELEN
WAARSCHUWING
In verband met de veiligheid is het van belang de
volgende voorzorgsmaatregelen te treffen voordat
met werkzaamheden aan de afsluiter begonnen
wordt:
1. Personeel dat afstellingen op de afsluiter
verricht, dient geschikt gereedschap en alle
persoonlijke beschermingsmiddelen (PBM) te
gebruiken die normaal gebruikt worden om
te werken met het proces waar de afsluiter
geïnstalleerd is.
2. Voordat de afsluiter wordt geïnstalleerd,
moet de leiding drukloos worden gemaakt
en worden afgetapt en ontlucht, om letsel
en verspilling van het procesmedium te
vermijden.
3. Installeren en hanteren van de afsluiter mag
alleen gedaan worden door personeel dat
getraind is in alle aspecten van het handmatig
of machinaal hanteren van afsluiters.
4. Controleer of de druk-/temperatuurgrenzen
van de afsluiter overeenkomen met de
ontwerpvoorwaarden van het proces.
Deze grenzen worden aangeduid op het
identificatieplaatje van de afsluiter. Gebruikers
kunnen ook de grenzen raadplegen die
worden vermeld in de P/T-diagrammen in de
productinformatie.
5. Controleer of de bouwmaterialen van
de afsluiter, zoals vermeld op het
identificatieplaatje, geschikt zijn voor het
procesmedium.
6. Oneigenlijk gebruik van de afsluiter is niet
toegestaan.
7. Voorbeelden van oneigenlijk gebruik zijn
gebruik van het toestel, hendels, aandrijvingen
of andere onderdelen als opstapje, afsluiting of
als hefarm.
INSTALLATIE
Raadpleeg voor nadere informatie de
producthandleiding en de installatie- en
bedieningshandleiding.
1. Spoel de leidingen schoon om vuil, aanslag,
lasdraad en andere vreemde deeltjes te
verwijderen, die de afsluiter tijdens bedrijf
kunnen beschadigen.
2. Ringtype afsluiters zijn bidirectioneel, zodra
ze tussen twee flenzen zijn gemonteerd.
Monoflenstype afsluiters zijn geschikt als
bidirectionele eindafsluiter.
3. Verwijder de beschermhoezen van de flenzen
en controleer of de afsluiter volledig is
afgesloten.
4. Controleer of de parende flenzen, flenzen en
pakkingen schoon en onbeschadigd zijn.
5. Verzeker u ervan dat parende leidingflenzen
met elkaar zijn uitgelijnd.
6. Spreid de leidingen, zodat de afsluiter vrij
tussen de parende flenzen kan bewegen.
Gebruik de afsluiter niet als hendel,
breekijzer of wig.
7. Haal de flensbouten kruiselings in een
diagonaal patroon aan.
8. Controleer de werking van de afsluiter op
interferentie tussen de klep en de parende
flenzen/leiding.
BELANGRIJK
Las de flenzen in de leiding nooit helemaal vast,
terwijl de afsluiter op zijn plaats zit. De parende
flenzen kunnen met hechtlassen op de leiding
worden aangebracht, terwijl de afsluiter op zijn
plaats zit. De afsluiter moet na het hechtlassen
worden verwijderd, om de flenzen helemaal vast
te lassen. Tijdens het hechtlassen moet een
adequate bescherming in het binnenwerk van de
afsluiter worden aangebracht, om de afsluiter
te beschermen. Na het lassen moet de leiding
worden gereinigd, voordat de afsluiter wordt
gemonteerd.
OPSLAG EN BESCHERMING
Verpakte afsluiters moeten vrij van de grond
worden opgeslagen, in een schone en droge,
overdekte omgeving.
Afsluiters worden geleverd met
beschermhoezen, die niet mogen worden
verwijderd tot de afsluiter op de leiding wordt
gemonteerd.
GEBRUIK EN ONDERHOUD
K-LOK-afsluiters sluiten met de klok mee.
Aandrijvingen op afsluiters, indien aanwezig,
worden in de fabriek ingesteld.
Om een goede werking en afdichting te
garanderen, is geen ander regulier onderhoud
vereist dan een periodieke inspectie.
Bij ieder teken van lekkage uit de glandpakking
dienen de glandbouten gelijkmatig te worden
aangedraaid. Raadpleeg de producthandleiding,
indien de lekkage aanhoudt.
RESERVEONDERDELEN
Gebruik alleen originele reserve- en
vervangingsonderdelen van Keystone.
Raadpleeg voor nadere informatie de
producthandleiding. Voor het bestellen
van reserveonderdelen moet naar het
identificatieplaatje van de afsluiter worden
verwezen.
OPMERKING
Raadpleeg ook de volgende pagina voor de gegevens
van het identificatieplaatje.
© 2019 Emerson. All Rights Reserved.Emerson.com/FinalControl
VCOSI-02780-NL 20/11
KEYSTONE PED - GEBRUIKS- EN VEILIGHEIDSHANDLEIDING
KEYSTONE-SERIE 36/37 K-LOK HIGH-PERFORMANCE VLINDERKLEPPEN

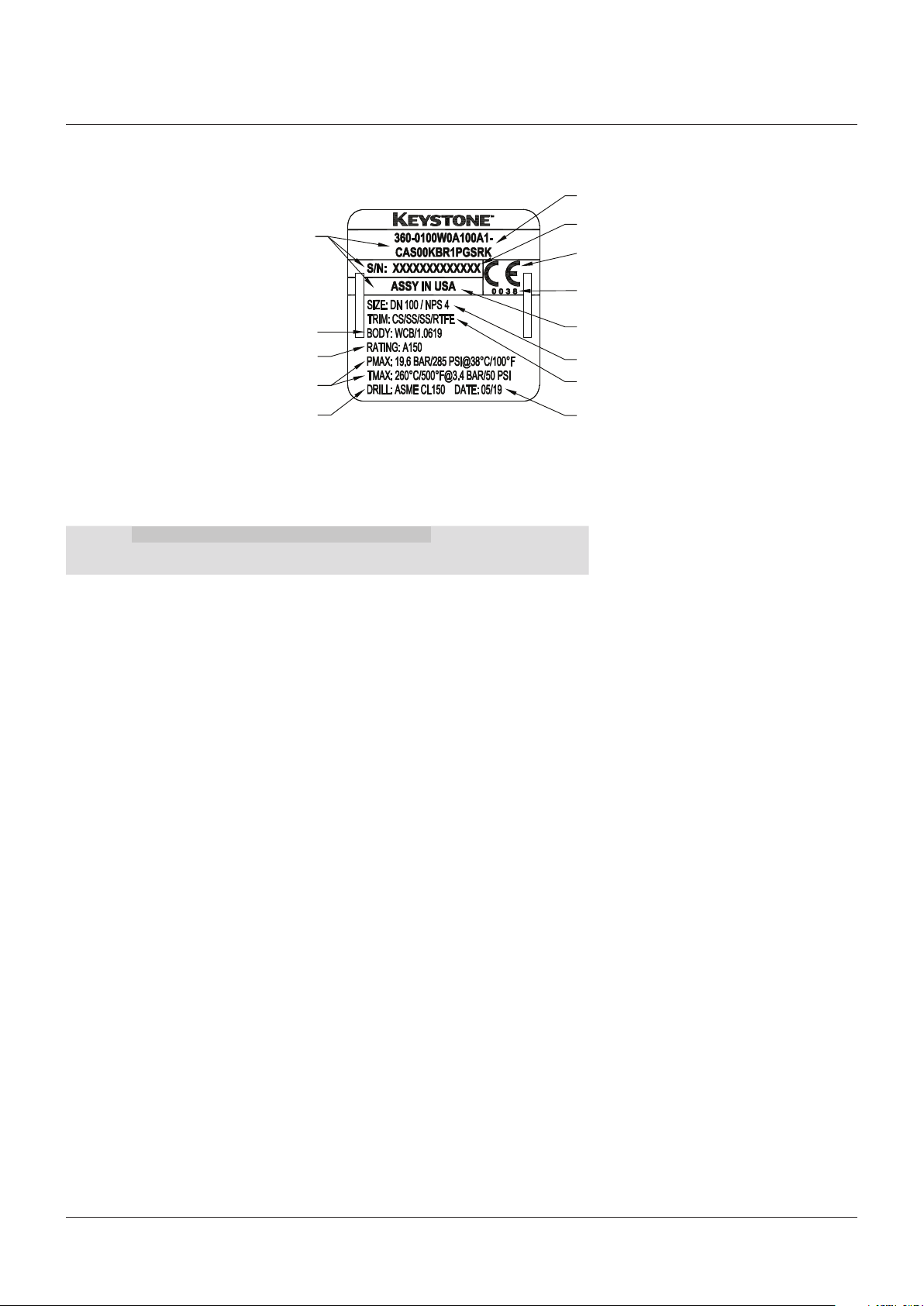

VOORBEELD IDENTIFICATIEPLAATJE
Modelreeks
Tier-tekst (zie opmerking 8)
Beschrijving huismateriaal
Werkdruk
Druk-/temperatuurbereik afwerking
Code of beschrijving boutenpatroon
PRODUCTLIJST
Vloeistofgroep
Gas
Model
DN 50-300 X X X X 3 (III) VCTDS-00743-EN
Groep 1
Gas
Groep 2
Vloeistof
Groep 1
Vloeistof
Groep 2
Categorie
Pos.
Producthandleiding
Serienummer afsluiter
CE-markering (indien van toepassing)
NOBO-nummer (indien van toepassing)
Land van herkomst /
productieplaats
Doorlaat in DN en NPS
Beschrijving materiaal afwerking
Productiedatum / -jaar
