KEYSTONE PED - ISTRUZIONI RELATIVE ALL’USO E ALLA SICUREZZA
VALVOLE A FARFALLA A SEDE RESILIENTE
Prima dell’installazione, leggere attentamente le seguenti istruzioni
POTENZIALI PERICOLI
• Noncuranza delle istruzioni
• Uso improprio del prodotto
• Personale non sufficientemente qualificato
Verificare che i materiali costruttivi della valvola
siano compatibili con il fluido della linea.
L’applicazione della valvola deve rientrare nei
limiti di pressione/temperatura indicati nel
relativo diagramma riportato nel manuale.
In caso di dubbi, contattare lo stabilimento.
Verificare con regolarità il corretto
funzionamento delle valvole.
Se la valvola viene utilizzata per servizi di fine
linea, sono consentite unicamente applicazioni
PED di cat. I. Per informazioni su altre
categorie, contattare lo stabilimento.

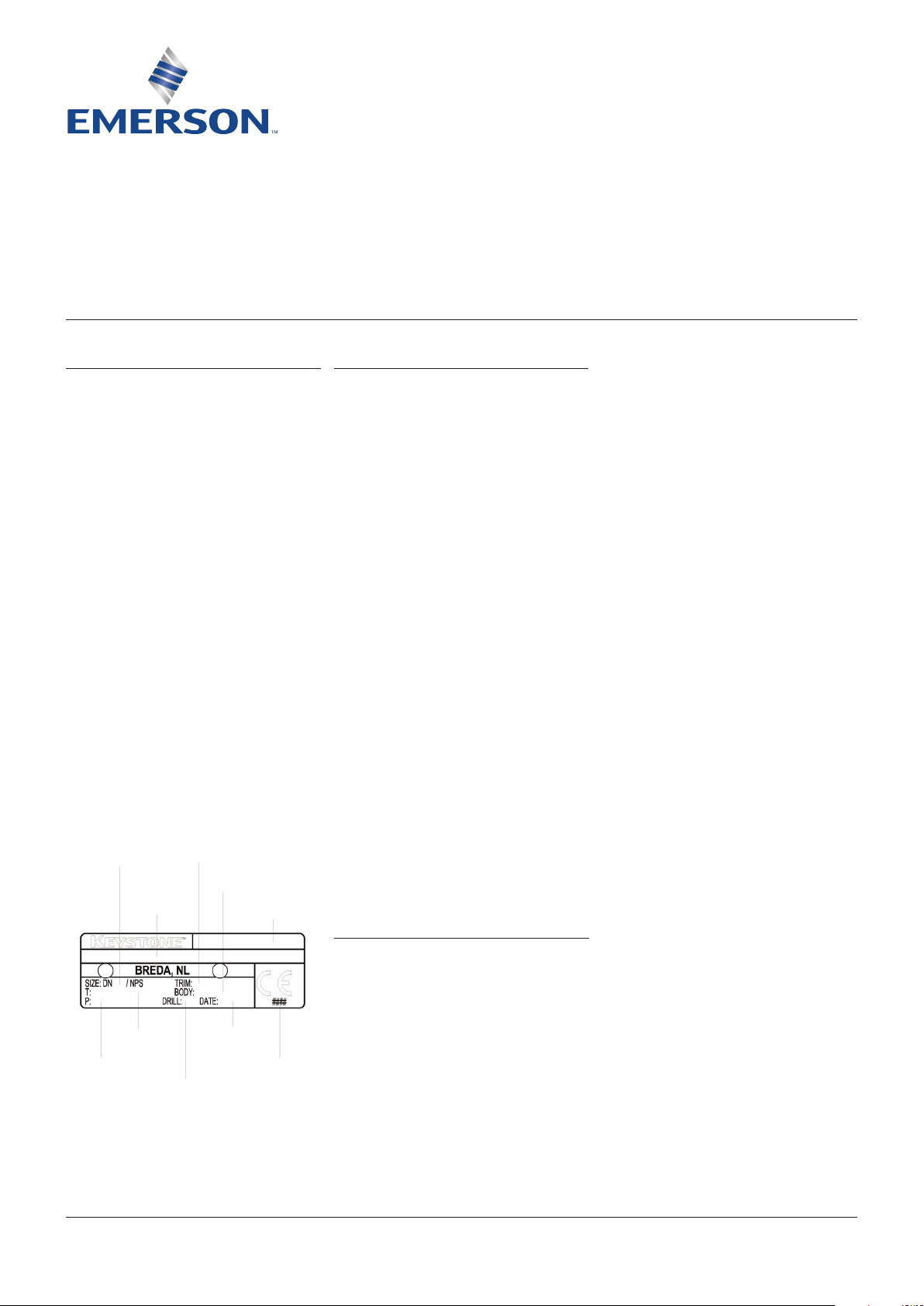

Targhetta di identificazione
Designazione
prodotto
modello
del trim
Materiale
costruttivo corpo
Numero di serie
Diametro nominale
Designazione
Codice del
PRECAUZIONI
AVVERTENZA
Prima di intervenire sulla valvola, per ragioni di
sicurezza è importante adottare le precauzioni
che seguono:
1. Il personale addetto alla regolazione
delle valvole deve essere provvisto delle
apparecchiature e dell’abbigliamento
normalmente utilizzato per il tipo di processo
sul quale la valvola è installata.
2. Prima di installare la valvola, depressurizzare
la linea. Nel caso di installazioni contenenti
fluidi pericolosi, svuotare e pulire
accuratamente la linea con sostanze
detergenti appropriate.
3. La gestione e l’installazione delle valvole deve
essere effettuata da personale qualificato.
4. Non è consentito un uso improprio della
valvola. Ad esempio: non utilizzare valvole,
leve e attuatori come strumenti di appoggio o
scale.
5. Verificare che la pressione/temperatura
di specifica della valvola indicata sulla
targhetta di identificazione rientri nei limiti
di pressione/temperatura dell’applicazione.
Per un diagramma completo di pressione/
temperatura, vedere il manuale dei prodotti.
Tramite il numero di figura e di trim stampati
sulla targhetta di identificazione è possibile
reperire il diagramma corretto.
6. Assicurarsi che i materiali costruttivi della
valvola siano compatibili con il fluido della
tubazione.
INSTALLAZIONE
4. La posizione di installazione preferenziale
delle valvole a farfalla prevede l’albero in
posizione orizzontale e il bordo inferiore del
disco che si apre verso valle.
5. Non servirsi della valvola per separare le
flange.
6. Istruzioni relative alla necessità di
impiegare o meno guarnizioni per le flange
sono reperibili all’interno del manuale
Istruzioni di installazione manutenzione.
7. Nel caso la valvola venga utilizzata come
raccordo a flangia durante l’assemblaggio
della tubazione, non saldare completamente
le flange alla tubazione con la valvola
imbullonata tra le flange, in quanto
l’eccessivo calore potrebbe danneggiare la
sede della valvola.
8. Verificare il funzionamento della valvola in
posizione di apertura e di chiusura. Il disco
deve presentare una tolleranza sufficiente
rispetto alla linea in tutte le posizioni.
9. Nel caso di valvole CompoSeal:
a. Non serrare in modo eccessivo le viti
delle flange. Per informazioni sulla coppia
massima consentita, vedere le relative
Istruzioni di installazione e manutenzione.
b. Non utlizzare le valvole CompoSeal in
aree sismiche.
Temperatura
min. e max.
Pressione di
esercizio max.
ammissibile
Emerson.com/FinalControl
Compatibilità
flange
(foratura)
Anno di
costruzione
Numero di
identificazione del
corpo notificato
1. Le operazioni di sollevamento e
movimentazione delle valvole devono
essere eseguite in accordo alle Istruzioni di
installazione e manutenzione.
2. Le valvole Keystone sono bidirezionali,
a meno che non presentino una freccia
indicante la direzione del flusso applicata
al corpo. In tal caso, la valvola deve essere
installata con la freccia nella stessa
direzione del flusso.
3. Per maggiori dettagli sull’installazione di
uno specifico prodotto, consultare le relative
Istruzioni di installazione e manutenzione.
© 2017 Emerson. All Rights Reserved.
VCOSI-00754-IT 20/11
KEYSTONE PED - ISTRUZIONI RELATIVE ALL’USO E ALLA SICUREZZA
VALVOLE A FARFALLA A SEDE RESILIENTE
MANUTENZIONE
Prima di azionare la valvola o effettuare
interventi di manutenzione, leggere
attentamente le avvertenze!
Verificare regolarmente il corretto
funzionamento della valvola.
Non sono necessari interventi di manutenzione
aggiuntivi.
RIPARAZIONE
AVVERTENZA
Prima di effettuare riparazioni alla valvola, è
necessario depressurizzare la linea. Nel caso
di installazioni contenenti fluidi pericolosi,
svuotare e pulire accuratamente la linea con
sostanze detergenti appropriate. La presenza
di fluidi pericolosi potrebbe comportare seri
rischi per il personale e le apparecchiature.
Prima di disassemblare la valvola, verificare che
sia stata correttamente decontaminata da gas
o liquidi pericolosi e che abbia raggiunto una
temperatura di sicurezza. Il personale addetto alla
regolazione delle valvole deve essere provvisto
delle apparecchiature e dell’abbigliamento
normalmente utilizzato per il tipo di processo
sul quale la valvola è installata. La gestione e
l’installazione delle valvole deve essere effettuata
da personale qualificato.
Utilizzare unicamente ricambi originali Keystone.
Per informazioni dettagliate sull’assemblaggio/
disassemblaggio delle valvole e sulla sostituzione
delle parti di ricambio, consultare le Istruzioni di
installazione e manutenzione.
