KEYSTONE-VLINDERKLEPPEN FIGUUR 55
HANDLEIDING VOOR INSTALLATIE EN ONDERHOUD
Voor installatie moeten deze instructies volledig zijn gelezen en begrepen
Lees deze instructies zorgvuldig
Mogelijke gevaren:
• instructies negeren
• oneigenlijk gebruik van het product
• onvoldoende deskundig personeel
De afsluiter dient te worden toegepast binnen
de druk-/temperatuurgrenzen die in het
P/T-diagram aangegeven zijn.
Belangrijke punten en functies van de afsluiter
dienen op regelmatige basis te worden
gecontroleerd.
Wanneer de afsluiter als eindafsluiter wordt
gebruikt, zijn alleen PED Cat. I-toepassingen
toegestaan. Neem voor andere categorieën
contact op met de fabriek.
1 OPSLAG EN HANTERING
1.1 Bescherming
Keystone-vlinderkleppen worden geleverd
met een bescherming die overeenkomt met
de technische instructies van Keystone,
om de afsluiterzittingen en de klep
tegen beschadigingen te beschermen.
Verpakkingsmateriaal en/of afdekplaten
moeten op hun plaats blijven tot vlak voor het
moment van installatie in de leiding.
1.2 Opslag
Als afsluiters enige tijd (twee maanden of
langer) moeten worden opgeslagen voordat ze
worden gemonteerd, dienen ze in de originele
transportverpakking of -kisten te worden
opgeslagen.
1.2.1 Opslagomstandigheden
De afsluiters moeten vrij van de grond
worden opgeslagen, in een schone en
droge, overdekteomgeving.
Bescherm de afsluiter tegen extreme
temperaturen en vochtigheid en stel de
afsluiter niet bloot aan overmatig stof,
vocht, trillingen, vervormingen, zonlicht
en ozon.
Aanbevelingen
1. Temperatuur: opslagtemperatuur onder
25°C, boven 0°C, bij voorkeur onder 15 °C.
2. Vochtigheid: opslagomstandigheden dienen
zo te zijn dat er geen condensvorming
optreedt; opslaan in een droge omgeving.
Relatieve luchtvochtigheid maximaal 50%.
3. Licht: rubbers van de afsluiters moeten
worden beschermd tegen licht, in het
bijzonder tegen direct zonlicht of fel
kunstlicht met een hoog UV-gehalte.
4. Ozon: in opslagruimten mogen geen
apparaten staan die ozon genereren. Bijv.
lampen, elektromotoren.
BELANGRIJK
Alvorens afsluiters te installeren of in gebruik
te nemen, zijn de volgende handelingen aan te
bevelen.
1. Afsluiters/onderdelen moeten worden
geïnspecteerd en, indien nodig, grondig
worden gereinigd.
2.
Rubber onderdelen moeten worden ingevet
met siliconenvet, als dat niet meer aanwezig is.
3. Bij een opslag van meer dan 5 maanden
moeten alle oppervlakken die in contact
komen met zittingen, grondig worden
gereinigd en ingevet met siliconenvet.
1.3 Verplaatsing
1.3.1 Verpakte afsluiters
Optillen en verplaatsen van afsluiters
in kratten moet gebeuren met geschikt
hijsmateriaal. Alseen vorkheftruck wordt
gebruikt, zijn geschikte steeksleuven
vereist.
Optillen en verplaatsen van afsluiters in
kisten moet gebeuren aan de hijspunten.
Transport van alle verpakte materialen
moet veilig gebeuren volgens de
plaatselijke veiligheidsregels.
1.3.2 Onverpakte afsluiters
Hijsen en verplaatsen van onverpakte
afsluiters moet met de juiste middelen
gebeuren, met inachtneming van de
maximale belasting. De afsluiters
moeten, bij voorkeur, op pallets verplaatst
worden waarbij gemachineerde
oppervlakken en zittingen tegen elke
vorm van beschadiging moeten worden
beschermd.
Bij het hijsen van grote afsluiters moet
de hijsband en het aanhaken van de
last gebeuren met het juiste materiaal
(beugels, haak, bevestigingsmateriaal) en
balanceermiddelen om te voorkomen dat
de afsluiter verschuift of valt tijdens het
hijsen en verplaatsen.
De afsluiter mag alleen opgehesen
worden met de hijsbanden bevestigd aan
de flensgaten of het huis, nooit aan de
aandrijving of door de afsluiteropening.
Emerson.com/FinalControl VCIOM-00756-NL 19/08© 2017 Emerson. All Rights Reserved.
KEYSTONE-VLINDERKLEPPEN FIGUUR 55
HANDLEIDING VOOR INSTALLATIE EN ONDERHOUD
2 INSTALLATIE
WAARSCHUWING
In verband met de veiligheid is het belangrijk om
de volgende voorzorgsmaatregelen te treffen voor
u werkzaamheden op het toestel gaat verrichten:
1.
Personeel moet bij het afstellen gebruik maken
van geschikt gereedschap. Alle noodzakelijke
persoonlijke beschermingsmiddelen moeten
worden gedragen.
2. Voor installatie moet de leiding drukloos zijn.
3. Alleen personeel dat getraind is in alle
aspecten van het handmatig of machinaal
verplaatsen van de afsluiter mag deze
verplaatsen.
4. Oneigenlijk gebruik van het toestel is
niet toegestaan. De afsluiter, hendels,
aandrijvingen of andere onderdelen mogen
bijvoorbeeld niet als ‘opstapje’ worden
gebruikt.
5. Zorg ervoor dat de druk-/temperatuurgrenzen,
zoals aangegeven op het typeplaatje,
binnen de bedrijfsomstandigheden vallen.
Het trimnummer op het typeplaatje geeft
de gebruikte materialen aan. Zie de
producthandleiding voor het desbetreffende
P/T-diagram en een omschrijving van de
trimnummers.
6. Let erop dat de materialen van het toestel
geschikt zijn voor het medium in de leiding.

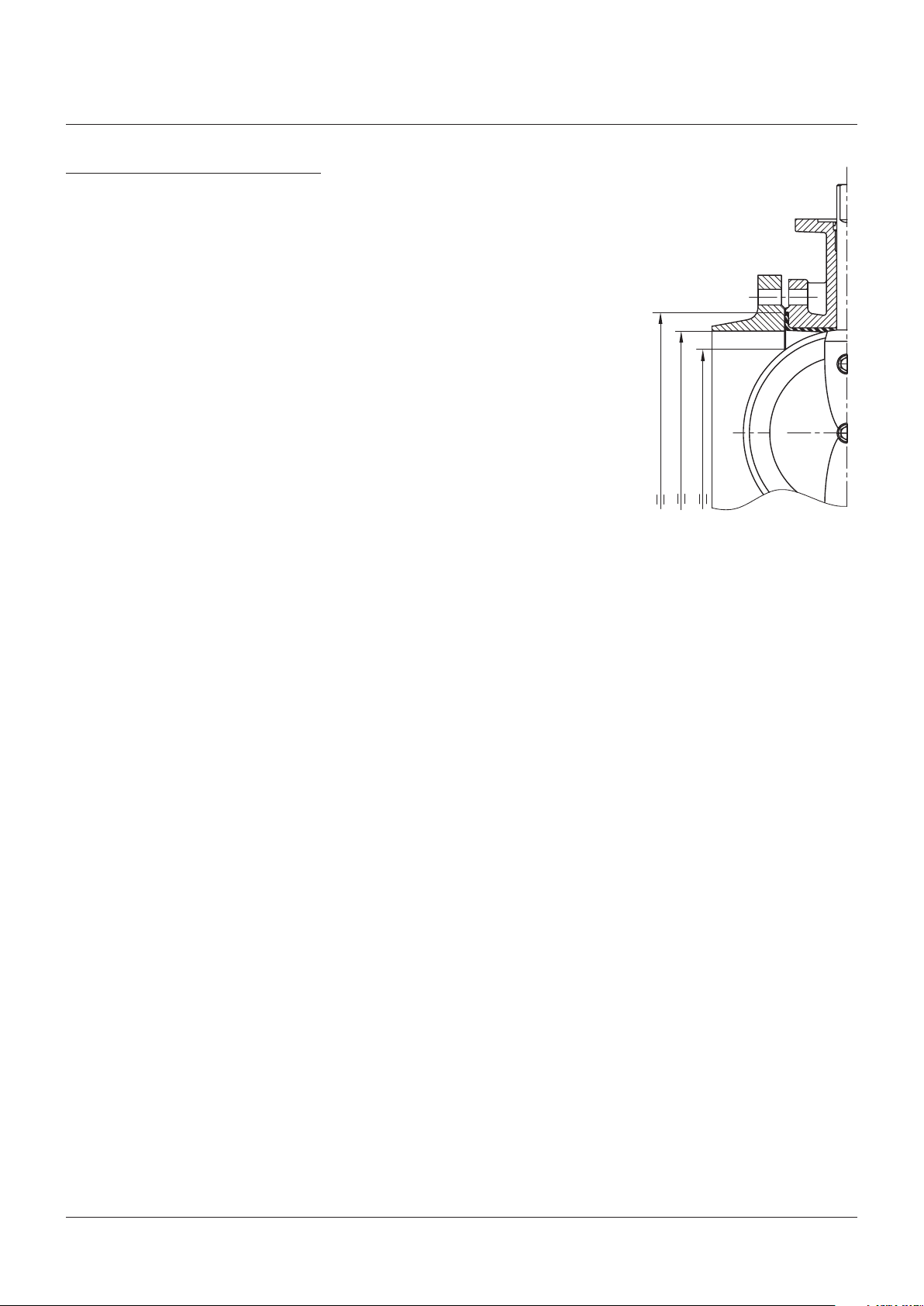

2.2 Compatibiliteit van flenzen en leidingen
Controleer vóór installatie of de
boutenpatronen van de afsluiter- en de
leidingflenzen overeenkomen.
Flenzen moeten aan de volgende eisen voldoen:
- Binnendiameter:
D min.: De afsluitermaat Q + voldoende
speling voor de klep.
D max.:
- Als de flens (of de leiding) is voorzien
Het gebruik van flenspakkingen is niet
toegestaan, omdat dit de afsluiter kan
beschadigen.
Het ontwerp van de Keystone-zitting maakt
gebruik van flenspakkingen overbodig.
Gebruik flensbouten volgens de desbetreffende
norm.
Gebruik geen flenspakking!
De binnendiameter (ID) van de
standaardleiding voor de nominale
maat volgens ISO4200.
van een verhoogd aansluitvlak, moet de
diameter hiervan tenminste 10mm groter
zijn dan de maat YY van de afsluiter.
YY
D max./min.
Q
2.1 Inspectie van het toestel
1. Haal het toestel zorgvuldig uit de
transportverpakking (kist of pallet), waarbij
schade moet worden voorkomen aan het
toestel, elektrische of pneumatische/
hydraulische aandrijving of instrumentatie.
2. Controleer of de constructiematerialen
zoals aangegeven op het typeplaatje
geschikt zijn voor de beoogde toepassing en
volgens specificatie.
3. Het is niet toegestaan onderdelen van
derden te gebruiken. In dat geval kan de
veilige werking niet worden gegarandeerd.
2
