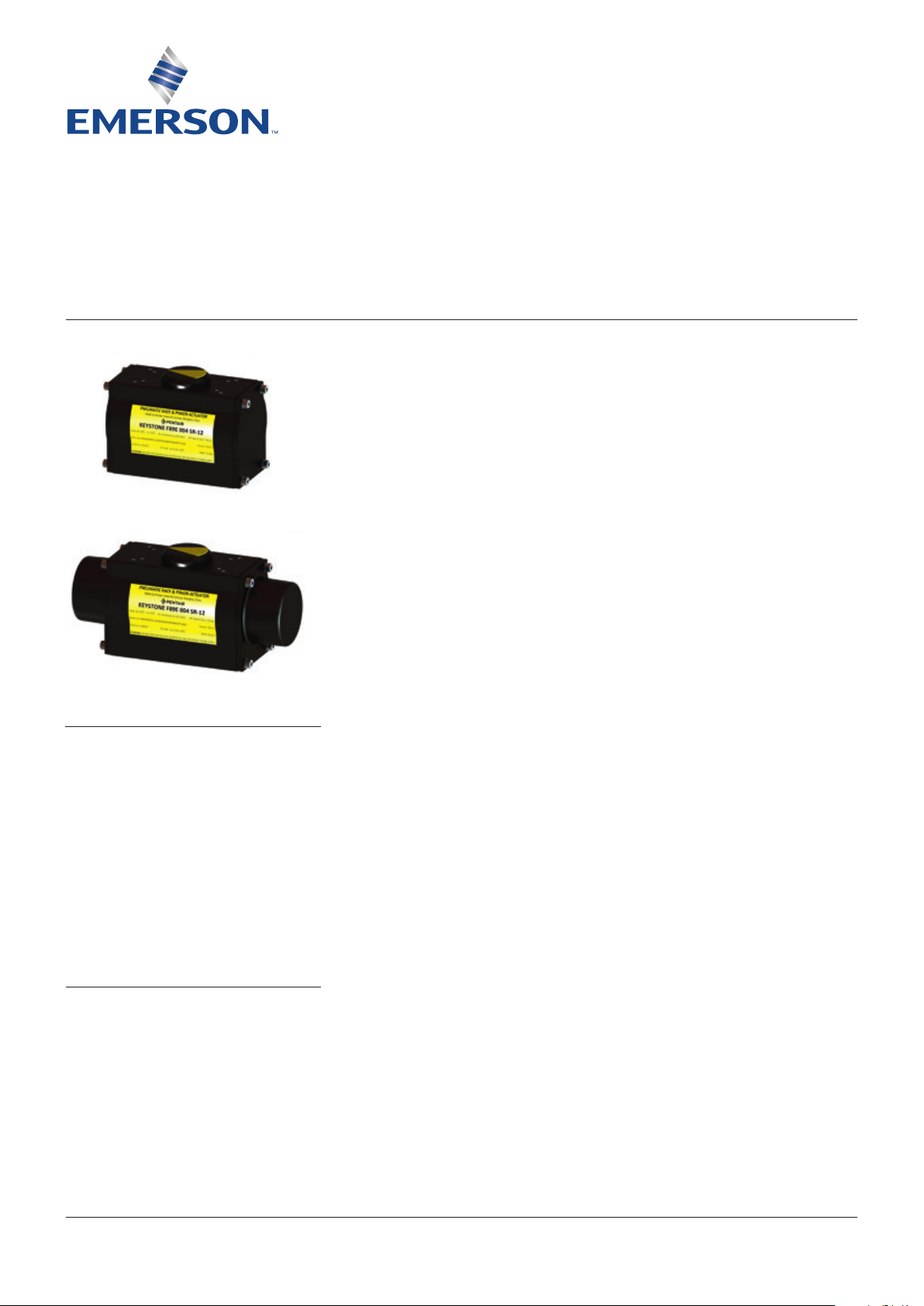

KEYSTONE FIGUR 89 PNEUMATISCHER SCHWENKANTRIEB
Einbau- und WartungsanlEitung
Vor dem Einbau diese Hinweise unbedingt sorgfältig durchlesen und bei Unklarheiten Rücksprache halten
EINLEITUNG
Die pneumatischen Keystone-Schwenkantriebe
F89 sind bei einheitlichem Konstruktionsprinzip
in vier Ausführungen lieferbar. Die
Ausführungen unterscheiden sich in den
Anschlussmaßen an der Antriebsunterseite:
• F89D: Hohlwelle und Montageflansch nach
ISO 5211 - metrische Gewinde
• F89E: Hohlwelle nach Keystone-Standard,
ISO-Montageflansch - metrische Gewinde
• F89U: Hohlwelle und Montageflansch nach
Keystone-Standard - metrische Gewinde
• F89U: Hohlwelle und Montageflansch nach
Keystone-Standard - Zollgewinde
ALLGEMEINE EMPFEHLUNGEN
Alle Keystone-Pneumatikantriebe sind
werkseitig mit Castrol LMM geschmiert.
Unter der Voraussetzung normaler
Umgebungsbedingungen ist ein
Nachschmieren nicht erforderlich.
Für Niedertemperatur-Einsätze mit einer
Umgebungstemperatur bis -40 °C ist
eine eigene Ausführung mit speziellem
Schmiermittel lieferbar.
Die nachfolgenden allgemeinen Empfehlungen
helfen, Betriebsstörungen zu verhindern, und
sollten beachtet werden.
1. Für eine maximale Standzeit sollte
die Druckluft der Qualität 2.4.1 gemäß
ISO8573-1 entsprechen.
2. Sind Steuerluftleitungen extremen
Temperaturschwankungen ausgesetzt,
empfiehlt sich die Installation einer
Einrichtung zur Lufttrocknung.
3. Beim Einsatz in kalten Umgebungen
muss die Druckluft auf einen Taupunkt
unterhalb der Umgebungstemperatur
getrocknet werden. Anderenfalls gefriert
Kondensat aus der Druckluft, was zu einer
Beschädigung der Antriebsdichtungen und
somit zu Antriebsstörungen führt.
4. Die Verlegung der Steuerluftleitungen
sollte nach den empfohlenen technischen
Richtlinien erfolgen. Dabei muss die
Möglichkeit einer Kondensatansammlung in
den Leitungen verhindert werden.
5. Alle Rohrenden von Steuerluftleitungen
sind nach dem Schneiden zu entgraten und
sorgfältig zu reinigen, sodass sich keine
Fremdkörper in den Leitungen befinden.
6. Sollen Steuerluftleitungen hydraulisch auf
Dichtigkeit getestet werden, so sind sie
vor Anschluss an den Schwenkantrieb mit
Druckluft vollständig zu trocknen.
7. Bei Verwendung von Dichtungsmitteln für
die Verrohrung ist darauf zu achten, dass
nur Außengewinde hiermit abgedichtet
werden, damit keine Dichtungsmittelreste in
die Steuerluftleitungen gelangen.
8. Sind Druckluftfilter für das Steuerluftsystem
erforderlich, sollten diese für Wartung
und/oder Entwässerung leicht zugänglich
angeordnet sein.
9. Sind pneumatische Schwenkantriebe mit
Stellungsreglern ausgerüstet, ist darauf
zu achten, dass absolut trockene, ölfreie
Instrumentenluft verwendet wird, sofern
die Stellungsregler nicht vom Hersteller
ausdrücklich für den Betrieb mit ölhaltiger
Luft freigegeben sind.
HINWEIS
Die Keystone-F89-Antriebe sind für einen
Steuerluftdruckbereich von 2,75 bar ü bis 8,3bar ü
ausgelegt. Sie können bis max. 10 bar ü (statisch)
beaufschlagt werden.
WARNUNG
Aus Sicherheitsgründen darf die Federkraft
einfachwirkender Antriebe NICHT mit Luftdruck
unterstützt werden!
www.valves.emerson.com © 2017 Emerson. All rights reserved.
VCIOM-03059-DE 15/07
KEYSTONE FIGUR 89 PNEUMATISCHER SCHWENKANTRIEB
Einbau- und WartungsanlEitung
BAUFORM
Die Keystone F89-Antriebe sind für den
Aufbau auf Armaturen mit 90° Schwenkwinkel
konzipiert, entweder direkt oder mittels
passender Montagekonsolen/Adapter.
Alle Antriebsgrößen arbeiten nach dem
gegenläufigen Kolbenprinzip. Jeder Kolben ist
mit einer integrierten Zahnstange ausgerüstet,
die in die Verzahnung der Abtriebswelle
des Antriebs eingreift. Die Abtriebswelle
ist für maximalen Korrosionsschutz mit
einer Zink-Nickel-Beschichtung behandelt.
Das Antriebsgehäuse besteht aus
stranggepresstem Aluminium und ist im
Bereich der Abtriebswelle mit Lagern aus
technischem Polymer ausgerüstet. Die O-Ringe
der Kolben und der Lager sind für dynamische
Belastungen ausgelegt. Die Abtriebs-Hohlwelle
ist armaturenseitig bei der Baureihe F89E/U
mit einer doppelten Passfedernut, bei der
Baureihe F89D mit einer Achtkant-Aufnahme
gemäß EN ISO 5211 versehen.
Zum Aufbau auf unterschiedliche Armaturen
ist eine große Vielfalt entsprechender Adapter
lieferbar. An der Oberseite des Antriebs kann
über eine Hohlwelle mit Zweiflach 16x11
diverses AVID-Antriebszubehör direkt montiert
werden. Alternativ ist über einen Zapfeneinsatz
eine Umrüstung für Namur-Zubehör möglich.
Für ein präzises Öffnen und Schließen ist der
Antrieb mit justierbaren Endanschlägen an
beiden Enden des Stellwegs ausgestattet.
STANDARDMÄSSIGE MONTAGE
F89-Antriebe eignen sich für die
Automatisierung von Absperrklappen,
Kugelhähnen und allen anderen Armaturen mit
90° Schwenkwinkel. Sie sind doppeltwirkend
oder einfachwirkend mit Federrückstellung
lieferbar.
Einfachwirkende Antriebe werden
üblicherweise in Ausführung
„Sicherheitsstellung ZU" mit Drehung im
Uhrzeigersinn geliefert. Die gegenläufige
Ausführung „Sicherheitsstellung AUF"
mit Drehung gegen den Uhrzeigersinn
muss bei der Bestellung angegeben
werden. Einentsprechend ausgebildeter
und qualifizierter Techniker kann die
Sicherheitsstellung des Antriebs jedoch
gegebenenfalls auch anhand der hier
beschriebenen (De-)Montageanweisungen
umrüsten.
Im hier beschriebenen Normalfall wird der
Antrieb so auf die Armatur montiert, dass seine
Längsachse parallel zur Rohrleitung verläuft.
Sicherstellen, dass der Antrieb die richtige
Aufnahme für die Armatur hat und dass
sich Antrieb und Armatur gleichermaßen in
folgender Endlage befinden:
1a. Doppelt- oder einfachwirkender Antrieb
mit Sicherheitsstellung ZU: Armatur ZU,
Antrieb in Endlage im Uhrzeigersinn.
1b. Doppelt- oder einfachwirkender Antrieb
mit Sicherheitsstellung AUF: Armatur AUF,
Antrieb in Endlage gegen Uhrzeigersinn.

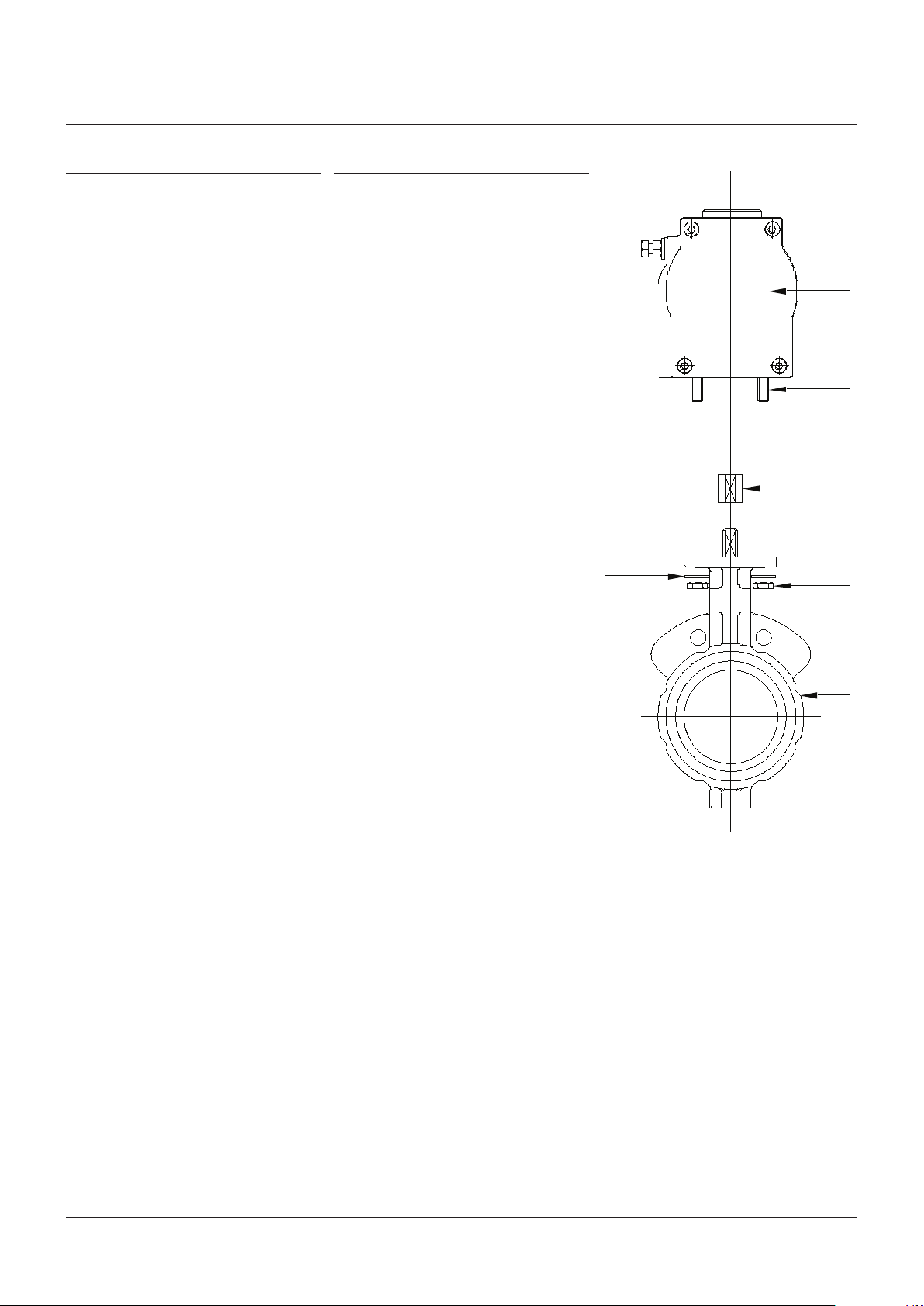

Montage des Antriebs - Absperrklappe
Sicherungsscheibe
KEYSTONE
Pneumatischer
Antrieb
Flanschbolzen
Adapter, soweit
erforderlich
Mutter
Armatur
LAGERUNG
Alle Antriebe werden in einwandfreiem Zustand
und geprüft ausgeliefert. Um diesen Zustand
bis zum Einbau des Antriebs zu erhalten,
müssen bei der Lagerung die folgenden Regeln
und Maßnahmen beachtet werden.
1. Transportverschlüsse an den
Luftanschlüssen belassen. Diese
Kunststoffstopfen schützen vor dem
Eindringen von Fremdkörpern beim
Transport, sind jedoch nicht als
Wasserschutz gedacht.
Bei einer längeren Aufbewahrung,
insbesondere im Freien, müssen sie durch
entsprechend wasserdichte Verschlüsse
ersetzt werden.
2. Werden Antrieb und Armatur separat
geliefert, so muss der Antrieb auf einer
Holzpalette abgelegt werden, um Schäden
am Armaturenanschluss zu vermeiden. Bei
einer längeren Aufbewahrung im Freien
empfiehlt es sich, diese Anschlussteile mit
Öl oder Fett zu schützen.
3. Bei einer längeren Aufbewahrung sollte der
Antrieb in einem trockenen Raum oder vor
der Witterung geschützt gelagert werden.
Einsatz an Absperrklappen
Montage an weichdichtenden Absperrklappen
(mit Montagemaßen gemäßEN ISO 5211 oder
Keystone-Standard)
2a. Stiftschrauben in das Antriebsgehäuse
drehen und fest anziehen.
3a. Falls erforderlich, den zur jeweiligen
Nennweite der Armatur passenden
Wellenadapter in die Hohlwelle des
Antriebs drücken.
4a. Antrieb auf den Montageflansch
der Armatur aufsetzen und mittels
Sechskantmuttern und Sicherungsscheiben
an jeder Stiftschraube befestigen.
ABB. 1
2
KEYSTONE FIGUR 89 PNEUMATISCHER SCHWENKANTRIEB
Einbau- und WartungsanlEitung
Einsatz an Kugelhähnen
Montage an Kugelhähnen und HochleistungsAbsperrklappen mittels Montagekonsole
2b. Stiftschrauben in das Antriebsgehäuse
drehen und fest anziehen. Montagekonsole
mit vier Muttern und Scheiben an der
Antriebsunterseite festschrauben
(sieheAbb. 1).
3b. Passende Kupplung auf die
Armaturenwelle aufstecken. Die Kupplung
leicht über den Wellenzapfen der
Armatur schieben. Die Verwendung eines
Schmiermittels ist empfehlenswert.
4b. Antrieb samt Montagekonsole auf den
Kopfflansch der Armatur setzen und mit
den geeigneten Schrauben befestigen.
Alle Armaturen mit 90° Schwenkwinkel
5. Vor der Installation des Armaturenpakets
im Leitungssystem sollten die Endlagen
des Absperrorgans überprüft und
ggf. mithilfe der Anschlagschrauben
nachjustiert werden (siehe detaillierte
Anleitung zum Einstellen der
Endanschläge).
6. Bei der Installation des Armaturenpakets
im Leitungssystem darauf achten, dass die
armaturenspezifischen Einbauanweisungen
befolgt werden.
HINWEIS
Einige Arten von Armaturen müssen ggf. zuerst in das
Leitungssystem eingebaut werden, ehe der Antrieb
montiert wird. Ein Beispiel hierfür sind vollgummierte
Absperrklappen.
Alle Armaturen mit 90° Schwenkwinkel
1. Antrieb nach Lösen der vier Muttern nach
oben von der Montagekonsole oder von der
Armatur abheben.
2. Einsatz mit Innen-Zweiflach aus der
Antriebshohlwelle herausziehen und
um 90° drehen. Bei einer Hohlwelle mit
Passfedernut oder Achtkant ist dieser
Schritt nicht erforderlich.
3. Antrieb um 90° drehen.
4. Antrieb wieder auf dem Kopfflansch der
Armatur bzw. auf der Montagekonsole
montieren. Darauf achten, dass die
Aufnahme an der Antriebshohlwelle und
die Armaturenwelle richtig zueinander
ausgerichtet sind.

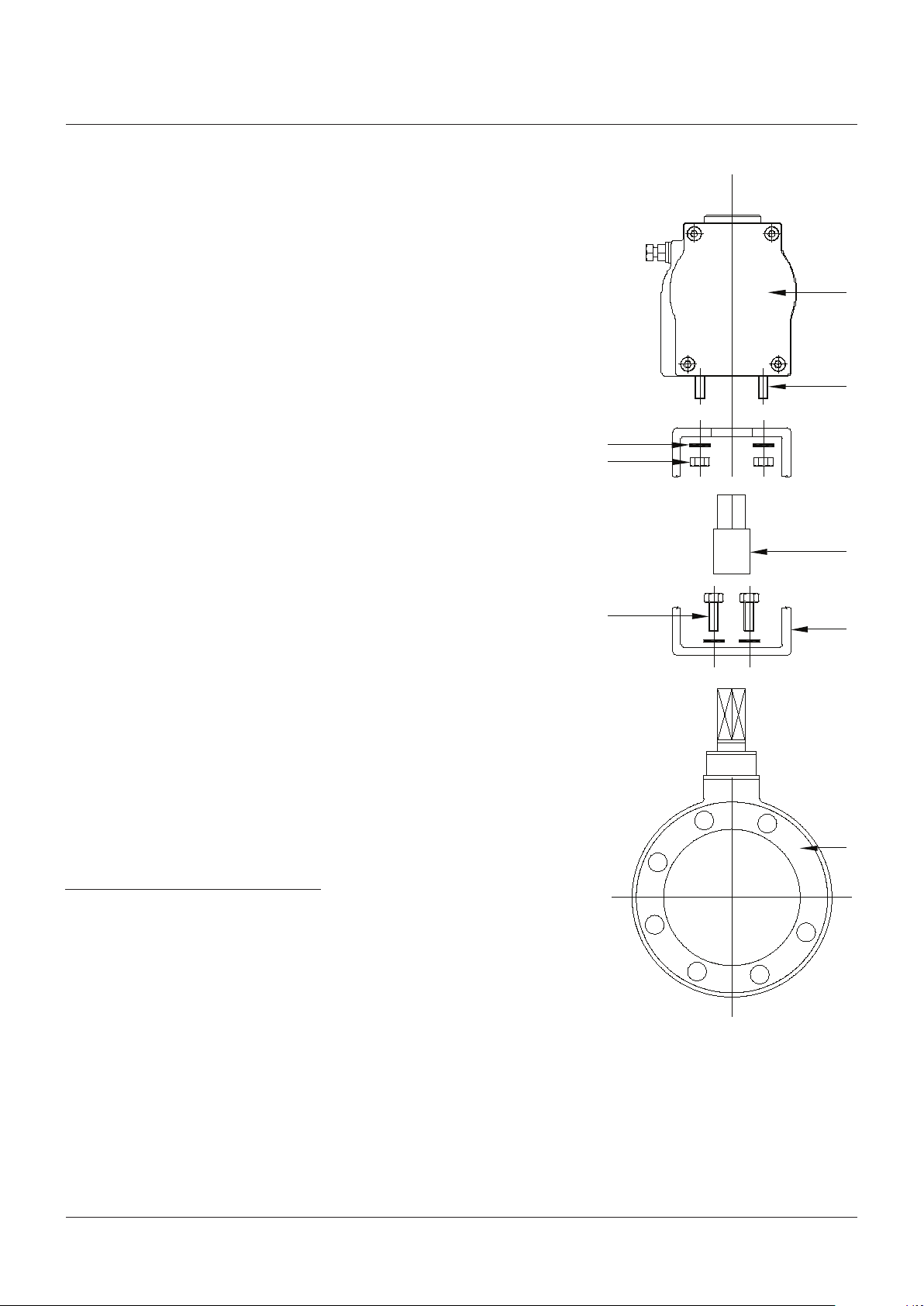

Montage des Antriebs - Kugelhahn
Sicherungsscheibe
Mutter
Bolzen
Pneumatischer
Antrieb
Flanschbolzen
Kupplung, falls
erforderlich
Montagekonsole,
falls erforderlich
7. Beim Armatureneinbau in das
Leitungssystem vor der Antriebsmontage
ist darauf zu achten, dass sich die Armatur
in der Sicherheitsstellung befindet, ehe
mit der Montage eines einfachwirkenden
Schwenkantriebs begonnen wird.
NICHT STANDARDMÄSSIGE MONTAGEDOPPELT- UND EINFACHWIRKENDE ANTRIEBE
Bei Montage quer zur Rohrleitung muss der
Antrieb um 90° gedreht werden. Hierzu sind die
folgenden Schritte auszuführen.
Kugelhahn
ABB. 2
3
KEYSTONE FIGUR 89 PNEUMATISCHER SCHWENKANTRIEB
Einbau- und WartungsanlEitung

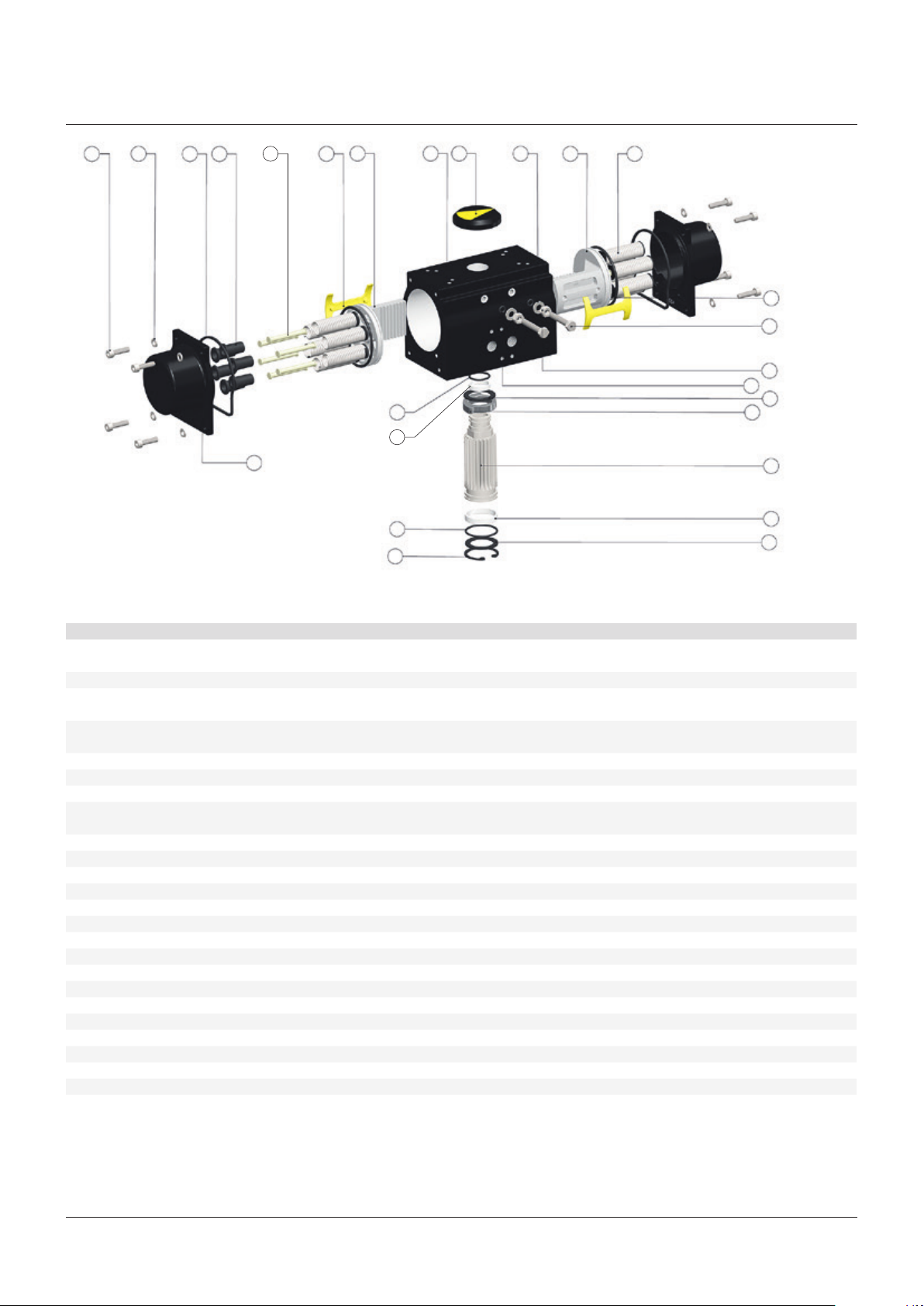

22 15 20
ABB. 3
8 7
4
9 3
1 25 14 3 6
16
10
17
24
18
21
23
19
12
5
2
11
13
TABELLE 1 WERKSTOFFE
Pos. Bauteil Werkstoff US-Werkstoffbez. BS-Werkstoffbez. DIN-Werkstoffbez. Oberflächenbehandlung
1 Gehäuse Aluminium, stranggepresst
ASTM B221 Typ 6063T6
2 Ritzel C-Flachstahl ASTM A108 Grade 1045 A108 BS 970 080M40 C40 Chemisch vernickelt, 10-15 µ
3 Kolben Aluminiumdruckguss ASTM B85 Typ
A380/BS 1490 Grade LM24
4 Abschlusskappe Aluminiumdruckguss ASTM B85 Typ
A380/BS 1490 Grade LM24
5 Anschlagnocken Guss SAE 1045/C45/EN8 Brüniert
6 Feder Federstahl gemäß ASTM A401 ASTM A401 BS 5216 HS3 DIN 17223 Pti Epoxidbeschichtung 30-40 µ
7 Federhalter C-Stahl Verzinkt
8 Federhülsen Aluminiumdruckguss ASTM B85 Typ
A380/BS 1490 Grade LM24
9 Kolbenführung Zytel 101F NC010 ohne
(1)
10 Lager oben PAR
11 Lager unten PAR
12 Druckscheibe oben POM
13 Druckscheibe unten POM
14 Anschlagscheibe SS
15 Scheibe SS
+ 25 % Glasfaser ohne
(1)
+ 25 % Glasfaser ohne
(2)
(2)
(3)
ISO 3506 A2-70 ohne
(3)
ISO 3506 A2-70 ohne
16 O-Ring oben (Ritzel) NBR Shore 70 A ohne
17 O-Ring unten (Ritzel) NBR Shore 70 A ohne
18 O-Ring (Kolben) NBR Shore 70 A ohne
19 O-Ring (Anschlag) NBR Shore 70 A ohne
20 Dichtung (Endkappe) NBR Shore 70 A ohne
21 Anschlagschraube SS
22 Endkappenschraube SS
23 Anschlagmutter SS
(3)
ISO 3506 A2-70 ohne
(3)
ISO 3506 A2-70 ohne
(3)
ISO 3506 A2-70 ohne
24 Sicherungsring unten Baustahl ohne
25 Stellungsanzeige ABS-Kunststoff ohne
ASTM B221 BS 1474 6063 DIN 3.33206.51 Anodisiert 15-25 µ +
ESPC 80-120 µ
ASTM B85 BS 1490 DIN 1725-2300 oder
Anodisiert
226
ASTM B85 BS 1490 DIN 1725-2300 oder
ESPC 80-120 µ
226
ASTM B85 BS 1490 DIN1725-2300 oder 226 Anodisiert
ohne
ohne
1. POM-Acetalharz 2. Polyoxymethylen 3. Edelstahl
4
Loading...
