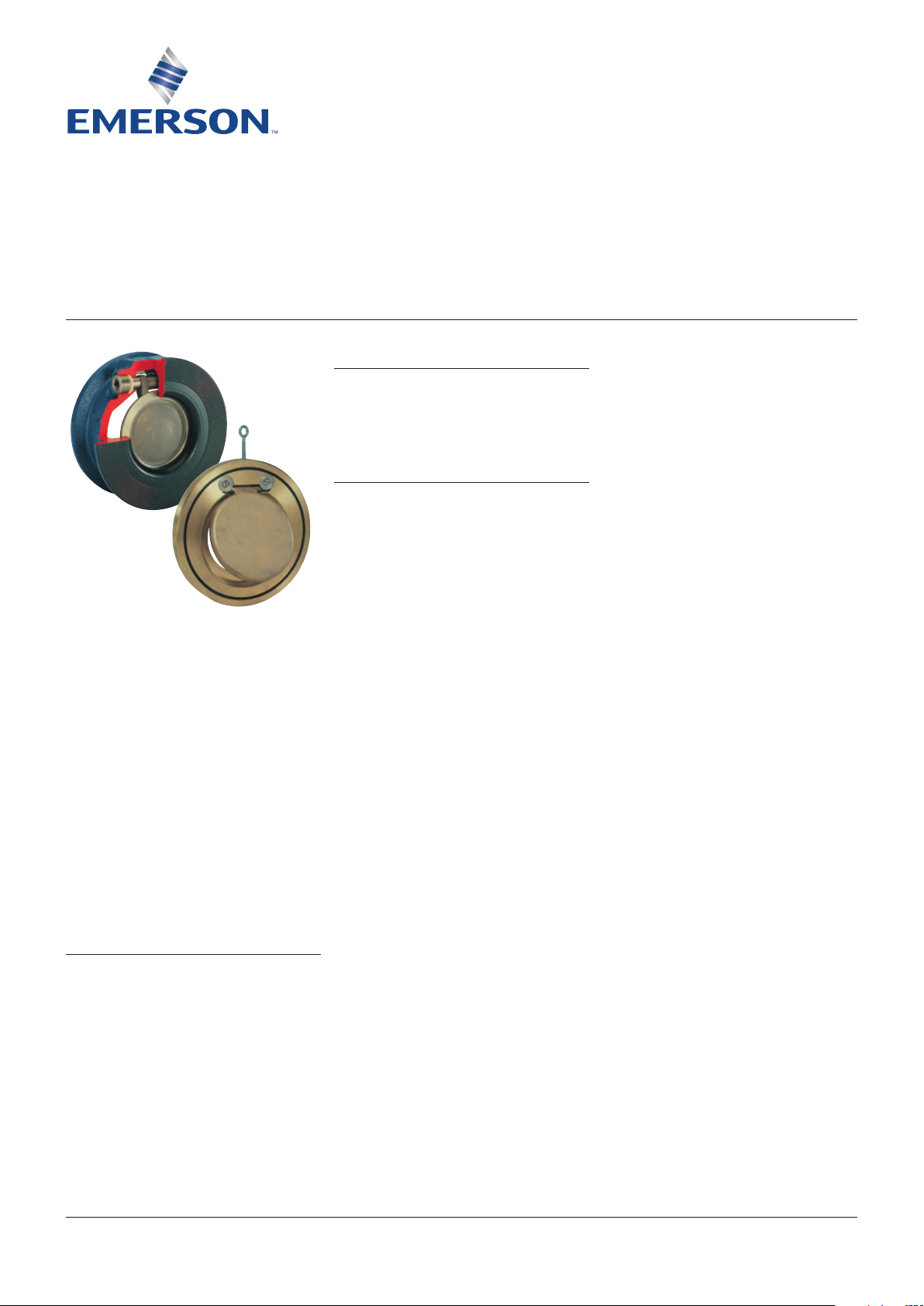

KEYSTONE FIGUR 85/86 KONTRAVENTILER
MONTERINGS- OG VEDLIGEHOLDELSESVEJLEDNING
Læs denne vejledning omhyggeligt
1.2 OPBEVARING
Ved opbevaring af ventiler i længere tid inden
montering skal dette ske i den originale
emballage. Ventilerne skal opbevares over
gulvhøjde i et rent og tørt indendørs område.
1.3 HÅNDTERING
1.3.1 Pakkede ventiler
Løft og håndtering af ventiler pakket i
tremmekasser skal ske ved hjælp af
egnet løfteudstyr. Hvis der anvendes en
gaffeltruck, kræves egnede gafler. Løft
og håndtering af ventiler pakket i kasser
skal ske i løftepunkterne. Transport af alle
indpakkede dele skal ske på forsvarlig
vis og i overensstemmelse med lokale
sikkerhedsforskrifter.
Mulige farer:
• tilsidesættelse af instrukser
• forkert anvendelse af produktet
• utilstrækkeligt kvalificeret personale
Ventilanvendelsen skal ligge inden for de
tryk-/temperaturgrænser, der er angivet i
T/T-diagrammet.
Ventilens vigtige områder og funktioner skal
efterses med regelmæssige intervaller.
1 OPBEVARING OG
HÅNDTERING
1.1 BESKYTTELSE
1.3.2 Uindpakkede ventiler
Løft og håndtering af uindpakkede ventiler
skal ske ved hjælp af korrekt udstyr og under
overholdelse af løftegrænserne. Håndteringen
skal fortrinsvis ske på paller, der beskytter de
bearbejdede overflader og sædet mod skader.
Ved løft af store ventiler skal fastgørelsen
af lasten med stropper og kroge udføres
ved hjælp af egnede værktøjer (beslag,
kroge, fastgørelsesanordninger) samt
lastbalanceringsredskaber for at forhindre
ventilerne i at vælte eller flytte sig under løftet
og håndteringen.
Ventilen må kun løftes ved hjælp af stropper,
der er fastgjort til flangehullerne eller
ventilhuset – aldrig til ventilåbningen.
Keystones ventiler leveres med beskyttelse i
henhold til Keystones produktionsvejledning
med henblik på at beskytte ventilsæder og
spjældet mod beskadigelse. Indpakningen og/
eller overtræk bør først fjernes, umiddelbart
inden ventilen monteres på røret.
© 2017 Emerson. All Rights Reserved.Emerson.com/FinalControl VCIOM-00751-DA 15/05
KEYSTONE FIGUR 85/86 KONTRAVENTILER
MONTERINGS- OG VEDLIGEHOLDELSESVEJLEDNING
2 MONTERING
ADVARSEL!
Af sikkerhedsmæssige årsager er det vigtigt at
tage følgende forholdsregler, inden arbejdet med
ventilen påbegyndes:
1. Personale, der foretager justeringer på
ventilerne, skal anvende dertil egnet udstyr.
Altpåkrævet personligt beskyttelsesudstyr
skalanvendes.
2. Trykket i rørføringen skal aflastes, inden
ventilen monteres.
3. Det er kun personale, der er uddannet inden
for alle aspekter af manuel og mekanisk
håndtering, der må håndtere ventilerne.
4. Ventilen må ikke anvendes til ikke-godkendte
formål. For eksempel må ventilen, håndtag,
aktuatorer eller andre dele ikke anvendes til
atklatre på.
5. Kontrollér, at de grænser for
ventiltryk/-temperatur, der er angivet
på mærkesedlen, ligger inden for
driftsforholdene. Trimnummeret
på ventilens mærkeplade angiver
ventilmaterialerne. Se det ventilspecifikke
T/T-diagram og trimnummerdefinitionen i
produktvejledningen.
6. Kontrollér, at ventilmaterialerne er kompatible
med væskerne i rørledningen.
2.1 INSPEKTION AF VENTIL
1. Tag forsigtigt ventilen ud af
transportemballagen (kasse eller palle),
og undgå at beskadige ventilen eller
instrumenteringen.
2. Kontrollér, at de materialer, som ventilen er
fremstillet af, og som er angivet på ventilens
mærkeplade, passer til det tiltænkte
anvendelsesområde, og at de svarer til
specifikationerne.
3. Der må ikke anvendes reservedele fra
tredjeparter. Hvis der anvendes reservedele
fra tredjeparter, kan der ikke garanteres
sikker drift.
2.2 FLANGE- OG RØRKOMPATIBILITET
Kontrollér, at flangeboringen på rør- og
ventilhusflange har samme udvendige
diameter, før monteringen påbegyndes.
Den flangeflade, der kommer i kontakt med
ventilhuset, skal være flad og uden skrammer
eller anden beskadigelse.

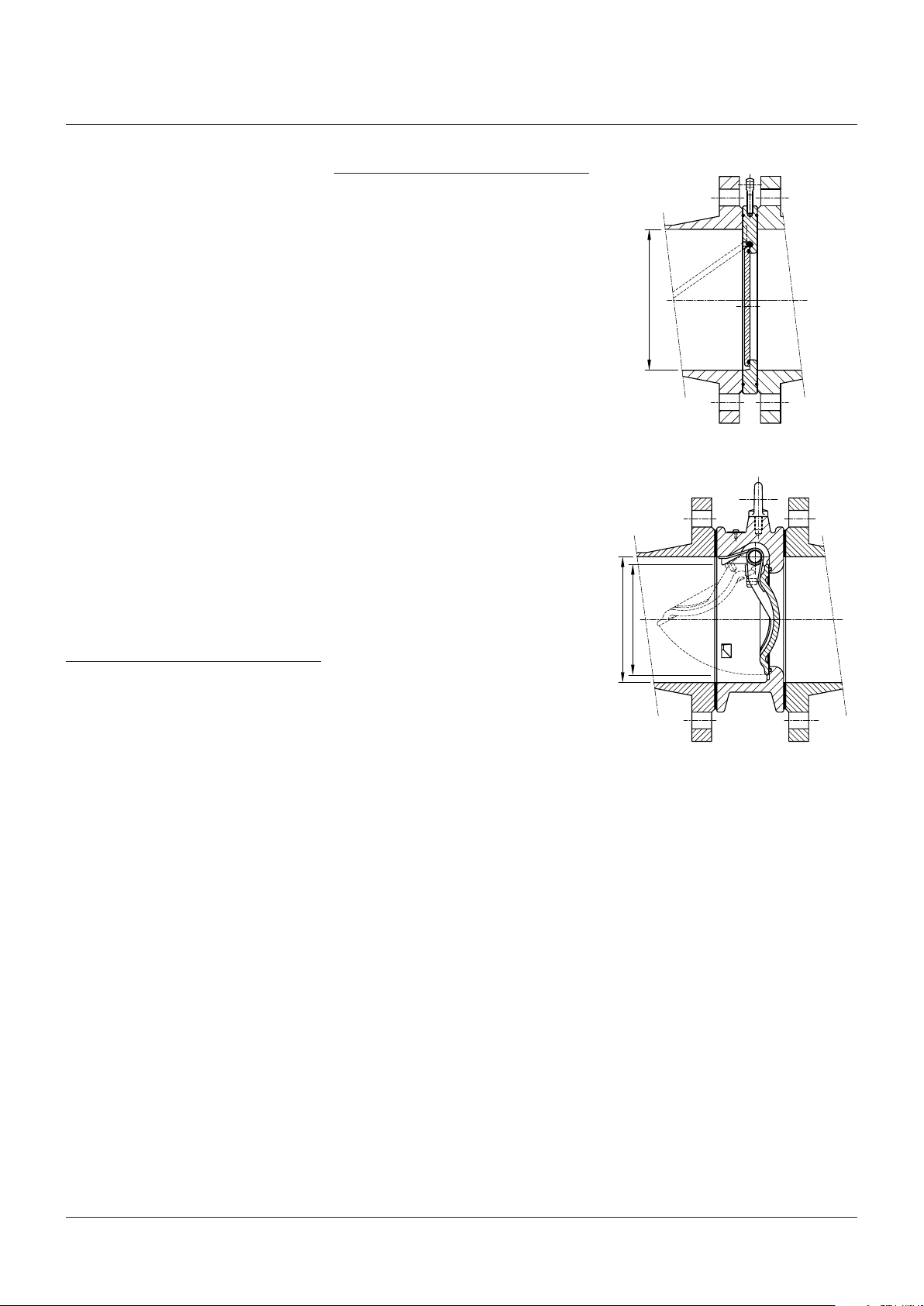

Figur 85 er en kontraventil af klaptypen.
Geometrien er valgt således, at rørledningen
anvendes som vandringsstop for spjældet.
Ventiler skal monteres mellem flanger i en lige
rørledning i henhold til ISO 4200 med samme
nominelle størrelse som ventilen. Rørføringen
bestemmer spjældets åbningsvinkel. En
kontraventil af klaptypen som i figur 85
må aldrig monteres umiddelbart foran en
kompensator, en udvidelsesrørkobling eller
et vinkelrør. Spjældets spindelforbindelse kan
blive beskadiget, hvis der ikke er en veldefineret
vandringsstopfunktion i røret.
Der er ikke behov for pakninger.
Figur 86 er en kontraventil af klaptypen.
Ventilhuset i figur 86 er forsynet med et
indvendigt vandringsstop, som standser
spjældet i helt åben position. Spjældet kan ikke
komme til at berøre indersiden af rørledningen.
Den indvendige minimumdiameter (D min.)
for flangefladen i figur 86 svarer til ventilens
Q-mål+ tilstrækkeligt spjældspillerum.
Der er behov for tætningsringe.
FIGUR 85
D min/maks.
FIGUR 86
Q
D min/maks.
2
