KEYSTONE
Vlinderkleppen Figuur 9
Handleiding voor installatie en onderhoud
Lees deze instructies zorgvuldig
Dit symbool geeft belangrijke
mededelingen en veiligheidsinstructies
aan.
Potentieel gevaarlijk:
• instructies negeren
• oneigenlijk gebruik van het product
• onvoldoende deskundig personeel
De afsluiter dient te worden toegepast binnen
de druk-/temperatuurgrenzen die in de
producthandleiding aangegeven zijn.
Belangrijke punten en functies van de afsluiter
dienen op regelmatige basis te worden
gecontroleerd.
Wanneer de afsluiter als eindafsluiter wordt
gebruikt, zijn alleen PED Cat-I toepassingen
toegestaan. Neem voor andere categorieën
contact op met de fabriek.
1 Opslag en verplaatsing
1.1 Bescherming
Keystone-vlinderkleppen worden geleverd met een bescherming die overeenkomt met de
technische instructies van Keystone, om de afsluiterzittingen en de klep tegen beschadigingen
te beschermen. Verpakkingen en/of hoezen dienen op hun plaats te worden gelaten tot de
afsluiter in de leiding wordt gemonteerd.
1.2 Opslag
Als afsluiters enige tijd (twee maanden of langer) moeten worden opgeslagen voordat ze
worden gemonteerd, dienen ze in de originele transportverpakking of -kisten te worden
opgeslagen.
1.2.1 Opslagcondities
De afsluiters moeten vrij van de grond worden opgeslagen, in een schone en droge, overdekte
omgeving.
Bescherm de afsluiter tegen extreme temperaturen en vochtigheid en stel de afsluiter niet
bloot aan overmatig stof, vocht, trillingen, vervormingen, zonlicht en ozon.
Aanbevelingen
1. Opslagtemperatuur tussen 0 en 25°C, bij voorkeur onder 15°C.
2. Vochtigheid: opslagcondities dienen zo te zijn dat er geen condensvorming optreedt;
opslaan in een droge omgeving. Relatieve luchtvochtigheid maximaal 50%.
3. Licht: afsluiter, rubbers moeten worden beschermd tegen licht, in het bijzonder tegen direct
zonlicht of fel kunstlicht met een hoog UV-gehalte.
4. Ozon: in opslagruimten mogen geen apparaten staan die ozon genereren. Bijv. lampen,
elektromotoren.
Belangrijk
Alvorens afsluiters te installeren of in gebruik te nemen, zijn de volgende handelingen aan te
bevelen.
1. Afsluiters/onderdelen inspecteren en indien nodig grondig reinigen.
2. Rubber onderdelen invetten met siliconenvet als dat niet meer aanwezig is.
3. Bij een opslag van meer dan vijf maanden alle oppervlakken die in contact komen met
zittingen grondig reinigen en invetten met siliconenvet.
1.3 Verplaatsing
1.3.1 Verpakte afsluiters
Optillen en verplaatsen van afsluiters in kratten moet gebeuren met geschikt hijsmateriaal. Als
een vorkheftruck wordt gebruikt, zijn geschikte steeksleuven vereist.
Optillen en verplaatsen van afsluiters in kisten moet gebeuren aan de hijspunten.
Transport van alle verpakte materialen moet veilig gebeuren volgens de plaatselijke
veiligheidsregels.
1.3.2 Onverpakte afsluiters
Optillen en verplaatsen van deze afsluiters moet op passende wijze gebeuren, met
inachtneming van de maximale draagkracht. De afsluiters moeten, bij voorkeur, op pallets
verplaatst worden waarbij gemachineerde oppervlakken en zittingen tegen elke vorm van
beschadiging moeten worden beschermd.
Bij het optillen van afsluiters met een grote omvang moet het aanbrengen van hijsmiddelen
en het aanhaken van de last gebeuren met geschikte hulpmiddelen (beugels, haken,
bevestigingsmateriaal), waarbij de last in evenwicht moet worden gebracht om te voorkomen
dat de afsluiters vallen of bewegen tijdens het optillen of verplaatsen.
De afsluiter mag alleen worden opgetild met draagbanden die aan de flensgaten of het
afsluiterhuis zijn bevestigd; gebruik nooit de aandrijving of de klepopening.
www.valves.emerson.com
Wijzigingen voorbehouden EBPJV-0755-NL-1305
Vlinderkleppen Figuur 9
Handleiding voor installatie en onderhoud
2 Installatie
WAARSCHUWING!
In verband met de veiligheid is het van belang om de volgende voorzorgsmaatregelen te treffen voor u
werkzaamheden verricht aan de afsluiter:
1. Personeel moet bij het afstellen van de afsluiter gebruik maken van geschikt gereedschap.
Alle noodzakelijke persoonlijke beschermingsmiddelen moeten worden gedragen.
2. Voordat de afsluiter geïnstalleerd wordt, moet de leiding drukloos zijn.
3. Personeel dat getraind is in alle aspecten van het handmatig of machinaal verplaatsen van de
afsluiter mag deze verplaatsen.
4. Oneigenlijk gebruik van de afsluiter is niet toegestaan. Zoals: de afsluiter, hendels,
aandrijvingen of andere onderdelen mogen niet gebruikt worden om in te klimmen.
5. Zorg ervoor dat de druk/temperatuurgrenzen zoals aangegeven op het typeplaatje vallen
binnen de bedrijfsomstandigheden. Het trimnummer op het typeplaatje van de afsluiter
geeft de gebruikte materialen aan. Zie de producthandleiding voor het P/T-diagram van de
afsluiter en een omschrijving van trimnummer.
6. Let erop dat de afsluitermaterialen geschikt zijn voor het medium in de leiding.
2.1 Inspectie van de afsluiter
1. Haal de afsluiter zorgvuldig uit de transportverpakking (kist of pallet), waarbij schade moet
worden voorkomen aan de afsluiter, eventuele elektrische of pneumatische/hydraulische
aandrijving of instrumentatie.
2. Controleer of de constructiematerialen zoals aangegeven op het typeplaatje geschikt zijn
voor de beoogde toepassing en volgens specificatie.
3. Het is niet toegestaan onderdelen van derden te gebruiken. In dat geval kan de veilige
werking niet worden gegarandeerd.

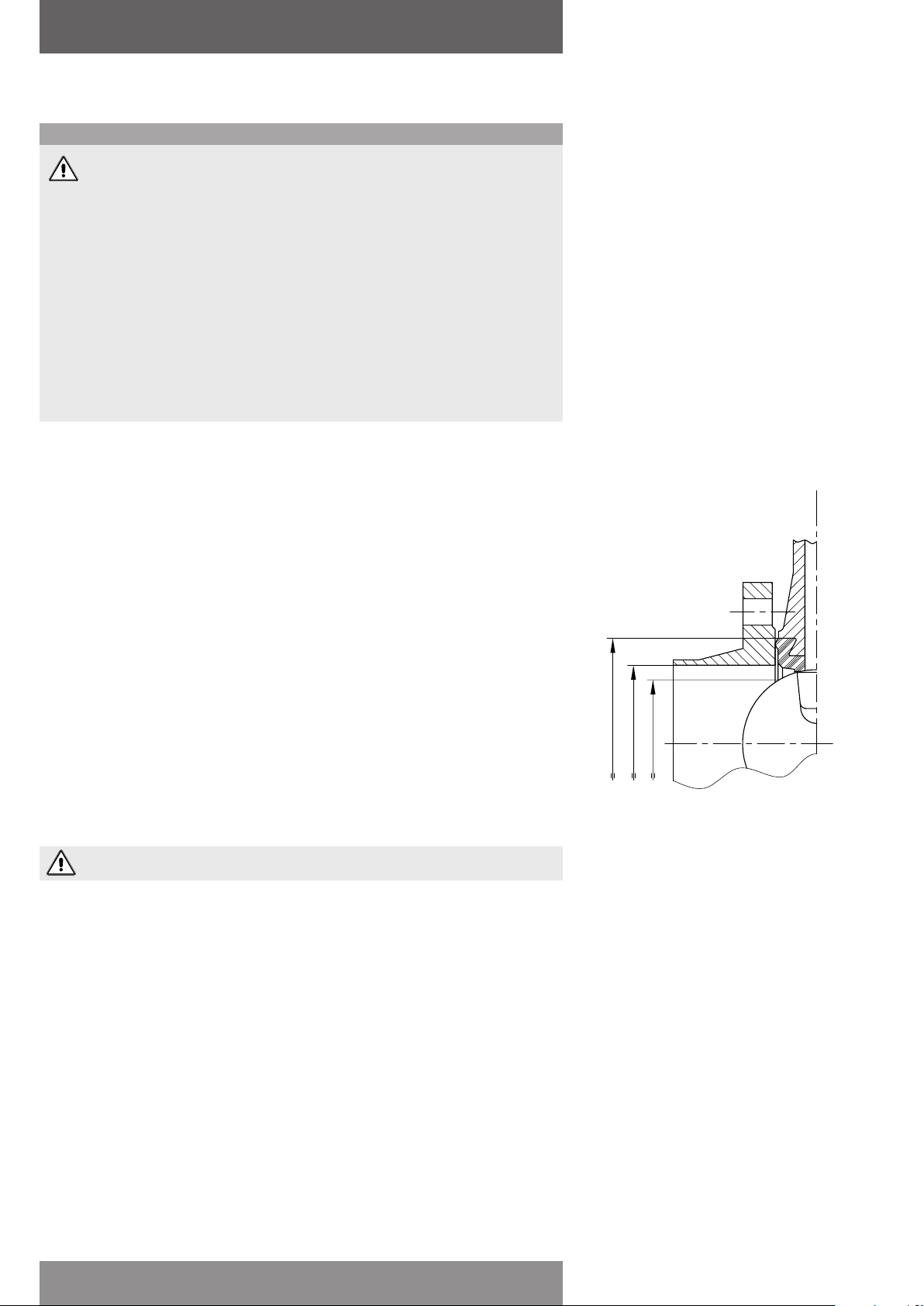

2.2 Compatibiliteit van flenzen en leidingen
Controleer voor installatie of het boutpatroon van afsluiter en leidingflenzen overeenkomen.
Flenzen moeten aan de volgende eisen voldoen:
- Binnendiameter:
D min. : De afsluitermaat Q + voldoende speling voor de klep.
D max. : De optimale binnendiameter (ID) is gelijk aan de binnendiameter van een
standaardflens EN 1092-1, tabel 8, type 11. Neem contact op met uw
verkoopvestiging in geval van een binnendiameter groter dan D
Emerson
max of voor andere flenstypes, aangezien een grotere binnendiameter kan
leiden tot verminderde werking van de afsluiter.
- Als de flens (of de leiding) is voorzien van een verhoogd aansluitvlak, moet de
binnendiameter hiervan ten minste 8 mm groter zijn dan de maat YY van de afsluiter.
Het gebruik van flenspakkingen is niet toegestaan, omdat dit de afsluiter kan beschadigen.
Het ontwerp van de Keystone zitting maakt gebruik van flenspakkingen overbodig.
Gebruik bouten volgens de desbetreffende norm.
Gebruik geen flenspakkingen; deze leiden tot beschadiging van de afsluiter!
2.3 Installatie van de afsluiter
De afsluiters zijn bidirectioneel en kunnen in beide richtingen ten opzichte van de
stroming gemonteerd worden. De afsluiter zal de stroming in beide richtingen regelen. De
aanbevolen installatiestand is horizontaal met de as waarbij de onderrand van de klep met de
stromingrichting mee opent. (Vooral bij slurries en bij media met een neiging tot sedimentatie).
Voor optimale regeling en probleemloze werking wordt een rechte leiding aanbevolen van 10
tot 20 leidingdiameters aan de inlaatzijde en 3 tot 5 leidingdiameters aan de uitlaatzijde.
Een afsluiter is geen koevoet. Gebruik de afsluiter niet om de flenzen te spreiden. De zitting
kan hierdoor beschadigd raken.
YY
D max./min
Q
Wijzigingen voorbehouden pag. 2
