KEYSTONE F634, F637 E F638 VÁLVULAS PARA LAMAS

INSTRUÇÕES DE INSTALAÇÃO E COMISSIONAMENTO

Válvulas para lamas de regime ligeiro F634, válvulas para lamas de regime moderado F637,
válvulas para lamas de regime severo F638
Leia com atenção estas instruções

INSTRUÇÕES DE ARMAZENAGEM

As faces das válvulas devem estar protegidas
adequadamente contra danos e revestidas
com um inibidor de corrosão, mesmo quando
armazenadas em local abrigado.

COMPATIBILIDADE ENTRE FLANGE E
TUBAGEM

As válvulas Emerson são apropriadas para
instalação na maior parte das tubagens.
As ligações das extremidades standard são:
F638 – Flangeada, Classes ASME 150, 300, 600
F634, F637 – Flangeada, Classe ASME 150
Consultar a literatura técnica da válvula para
informação sobre as furações standard.
São recomendadas flanges de pontas lisas
(o diâmetro interno (DI) da flange aproxima-se
do furo de passagem da válvula), para garantir
a máxima performance da válvula. No entanto,
podem utilizar-se flanges "slip on".

Nota: Estas válvulas não são recomendadas

para serviço de fim de linha.

CARACTERÍSTICAS GERAIS

As válvulas F634 e F637 são bidireccionais e
controlam o fluido em qualquer sentido.
A válvula F638 040 - 300 mm é unidireccional e
controla o fluido num sentido.
A válvula F638 350 - 600 mm é bidireccional e
controla o fluido em qualquer sentido.
Na maioria das instalações de tubagem
horizontais, recomenda-se que a válvula seja
instalada com o seu veio na horizontal e que a
abertura do bordo inferior do disco se efectue
no sentido descendente, particularmente no
caso de regimes de serviço com lamas ou
sedimentos. São necessárias juntas de flange
para garantir uma vedação eficaz. Verificar se o
material da junta é apropriado para o serviço.

INSTRUÇÕES DE INSTALAÇÃO

1. Certificar-se que as flanges estão limpas,
isentas de danos e são compatíveis com a
válvula.

2. Afastar as flanges para garantir um espaço
suficiente para a válvula e juntas. NÃO
UTILIZAR A VÁLVULA COMO ALAVANCA.

3. Colocar de modo solto dois parafusos na
parte inferior das flanges, para suportar o
peso da válvula.

Nota: A válvula F638 300 - 600 mm utiliza

parafusos da flange curtos para as válvulas
F634, F637 e F638 040 - 250 mm, utilizar
parafusos passadores.

4. Para a válvula F638 040 - 300 mm, verificar
se a seta de sentido de caudal na parte
lateral da válvula está de acordo com o
sentido do caudal. (A extremidade mais
comprida da válvula deve estar voltada
para jusante).

5. Introduzir a válvula entre as flanges,
comjuntas de ambos os lados.

6. Colocar de modo solto os restantes os
parafusos da flange.

7. Centrar a válvula e garantir que as juntas
estão posicionadas correctamente.

8. Apertar manualmente todos os parafusos
da flange.

9. Abrir totalmente a válvula e verificar se
a válvula fecha e abre correctamente.
(O disco está alinhado com as faces
paralelas ou com o enchavetamento na
haste).

10. Apertar todos os parafusos da flange
segundo um esquema de aperto cruzado.
(Consultar o desenho da flange para a
sequência de aperto e a tabela do binários
de aperto dos parafusos, para os valores
debinário).

11.

Após a pressurização da tubagem, verificar
se existem fugas através da flange e ajustar
o bucim, se necessário.

PRECAUÇÕES DE SEGURANÇA

Por razões de segurança, é importante tomar
as seguintes precauções antes de iniciar a
intervenção na válvula.

1. Certificar-se que os procedimentos

indicados a seguir cumprem ou estão de
acordo com os procedimentos do local e,
caso contrário, proceder a uma revisão com
os seus responsáveis da segurança no local.

2. O pessoal que efectuar quaisquer ajustes

à disposição da válvula deve utilizar todo
o equipamento e vestuário necessários
habitualmente usados para intervir no
processo onde está instalada a válvula.

3. A linha tem que ser despressurizada,
drenada e ventilada antes da instalação
oumanutenção da válvula.

4. O manuseamento e instalação de todas
as válvulas, comandos e actuadores deve
ser efectuado por pessoal com formação
sobre todos os aspectos da instalação e
de técnicas de manuseamento manual/
mecânico e utilizando os procedimentos de
saúde e segurança ocupacional do local.

5. Certificar-se que os limites de pressão/
temperatura da válvula gravados na chapa
de características estão em conformidade
com a aplicação do serviço.

6. Quando a tubagem utiliza fluidos a uma
temperatura igual ou superior a 80°C,
ocorpo da válvula pode tornar-se muito
quente e não deve ser manuseado sem
protecção apropriada.

7. Não executar operações de soldadura
próximo da válvula, uma vez que poderão
provocar danos graves na válvula.

© 2017 Emerson. All Rights Reserved.Emerson.com/FinalControl

VCIOM-02445-PT 15/08

KEYSTONE F634, F637 E F638 VÁLVULAS PARA LAMAS

INSTRUÇÕES DE INSTALAÇÃO E COMISSIONAMENTO

A

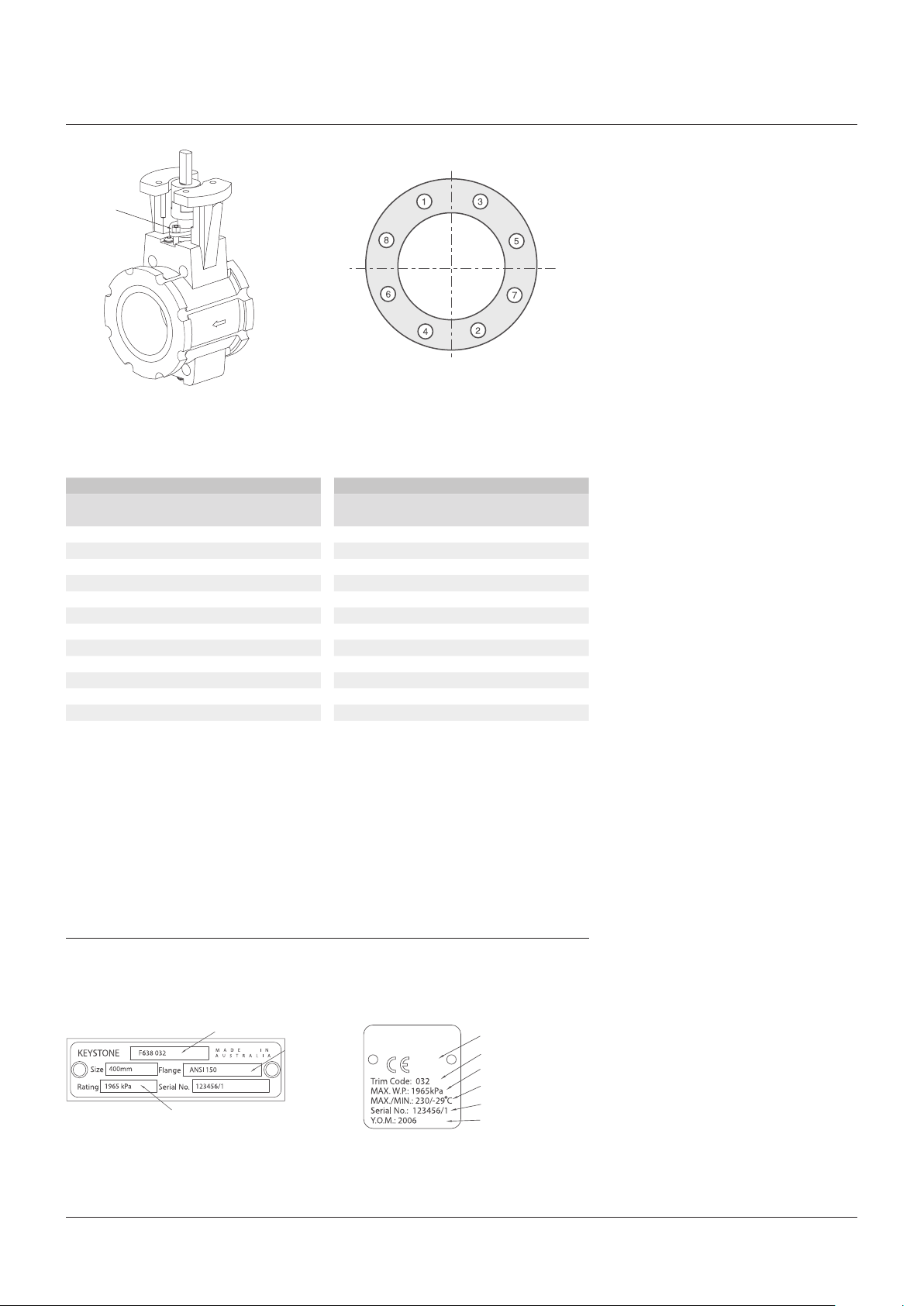

Nota: ilustração da válvula F638

Flange típica, com indicação da sequência de aperto

VALORES DE BINÁRIO DE APERTO PARA PARAFUSOS REVESTIDOS A PTFE E LUBRIFICADOS

Lubrificados B7/2H, L7/GR4 Revestidos a PTFE B7/2H, L7/GR4, B16/GR4
Dim. perno Binário dim. Dim. perno Perno binário
(in) lbf ft Nm (in) lbf ft Nm

½ UNC 89 120 ½ UNC 29 39
⅝ UNC 119 161 ⅝ UNC 57 77
¾ UNC 211 286 ¾ UNC 99 134
⅞ UNC 338 458 ⅞ UNC 158 214
1 UN8 485 657 1 UN8 236 320
1⅛ UN8 716 970 1⅛ UN8 339 459
1¼ UN8 1042 1412 1¼ UN8 468 634
1⅜ UN8 1414 1917 1⅜ UN8 625 848
1½ UN8 1863 2525 1½ UN8 816 1107
1⅝ UN8 2398 3251 1⅝ UN8 1044 1416
1¾ UN8 3030 4108 1¾ UN8 1301 1764
1⅞ UN8 3512 4761 1⅞ UN8 1602 2172
2 UN8 4218 5718 2 UN8 1949 2643

NOTAS

1. Os valores de binário acima referidos baseiam-se nos pernos roscados/porcas B7/2H, L7/GR4 e B16/GR4,
apenas para se obter 60% da tensão de cedência.

2. Contactar o representante comercial da Emerson antes de utilizar quaisquer outros valores de binário para
os pernos roscados B7 e B16.

CHAPAS DE CARACTERÍSTICAS

Todas as válvulas Emerson estão identificadas com uma chapa de características da válvula.
Todasas válvulas certificadas segundo a Directiva ESP estão também identificadas com uma
chapa de características CE. Consultar odiagrama:

Designação da válvula

Pressão nominal

Chapa de Características da Válvula

Furação da
flange

0038

Número de autorização CE

Código de interiores da válvula

Pressão máx. de funcionamento

Temperatura máx./mín.

Número de série da válvula

Ano de fabrico

Chapa de Características CE

Nota: Exemplo de chapas de características; os dados técnicos são apenas fornecidos como exemplo.
