KEYSTONE K-BLOCK™ DOPPELSENSOR ZUR ENDLAGENRÜCKMELDUNG - FIGUR 792E

MONTAGE- UND EINSTELLANWEISUNGEN

Nachfolgende Anleitungen und Hinweise müssen vor Einbau der Armatur
vollständig gelesen und verstanden worden sein

WARNHINWEIS

Vor Montagebeginn sicherstellen, daß Spannung
abgeschaltet ist.

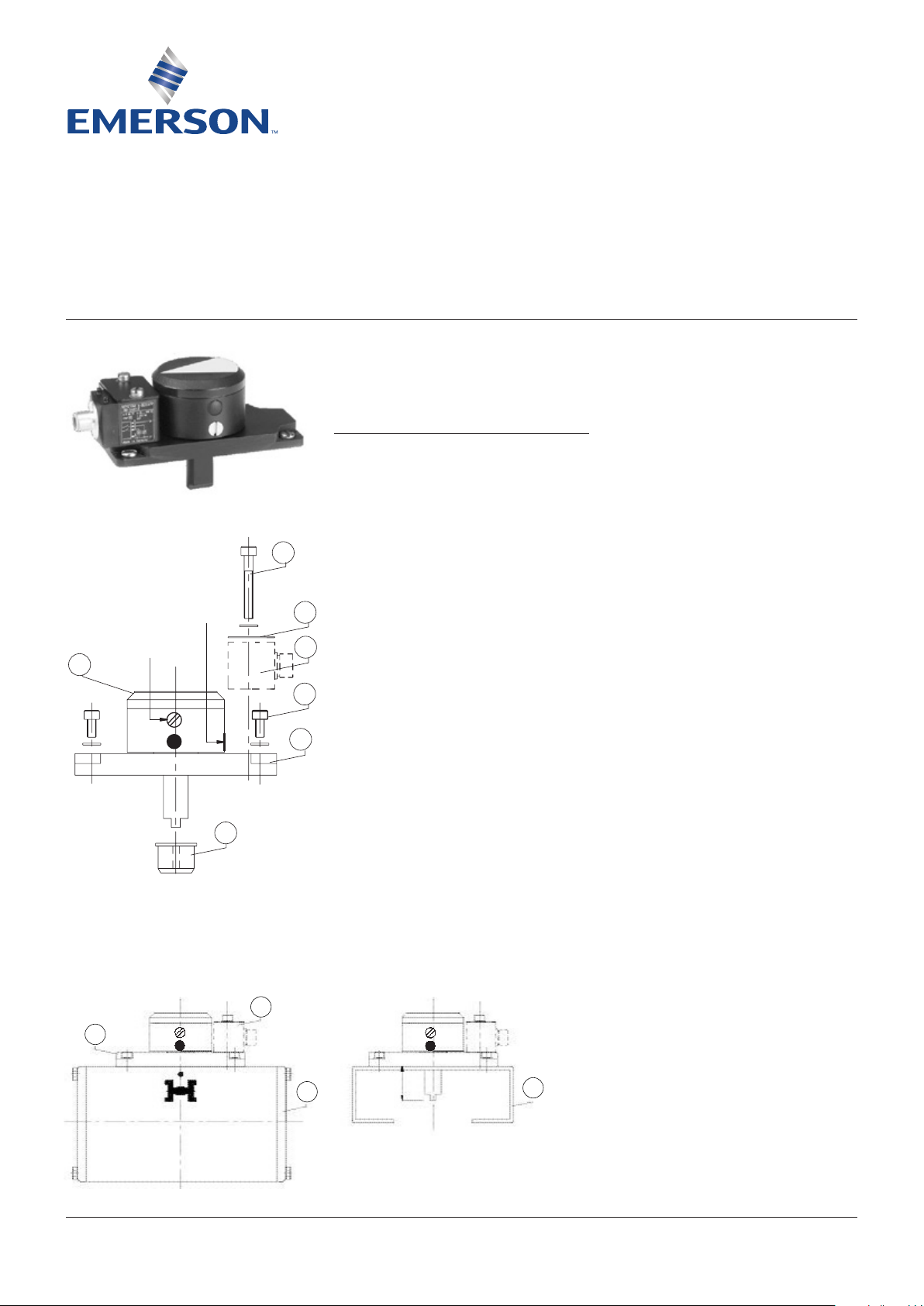

MONTAGE DES DOPPELSENSORS

1. Den Antrieb in ZU Stellung fahren. Adapter
(Teil 1) so in die obere Wellenbohrung
des pneumatischen Schwenkantriebs
einstecken, daß der Innenzweiflach quer zur
Antriebsachse steht. In dieser Position ist
der Antrieb in ZU-Stellung.

2. Den Montagesatz (Teil 2) direkt auf den
Antrieb oder auf eine Montagebrücke
aufbauen. Dabei muß die Stellungsanzeige

5

6

4

(Teil 8) auf dem Schaltknopf senkrecht zur
Längsachse stehen.

3. Den Doppelsensor (Teil 6) auf die
Grundplatte montieren.

4. Zwischen Sensor und Schaltknopf ca. 2 bis
4mm Schaltabstand lassen.

5. Schrauben (Teil 7) fest ziehen (max.
Anzugsmoment 1Nm).

8

Untere Schraube
fur ZU Signal

Ober Schraube
fur AUF Signal

7

2

ACHTUNG

Schrauben nicht überdrehen, weil sonst
Grundplatte zerstört wird.

6. Kabeldose, wenn erforderlich, aufstecken

1

DIREKTMONTAGE AUFBAU AUF MONTAGEBRÜCKE

und Überwurfmutter fest schrauben.

6

2

3

29 mm

3

Emerson.com/FinalControl © 2017 Emerson. All Rights Reserved. VCIOM-01597-DE 17/11

KEYSTONE K-BLOCK™ DOPPELSENSOR ZUR ENDLAGENRÜCKMELDUNG - FIGUR 792E

MONTAGE- UND EINSTELLANWEISUNGEN

MONTAGE QUER ZUR ROHRLEITUNG

Montage wie vor beschrieben, jedoch
a. Stellungsanzeige (Teil 8) vom Schaltknopf

abnehmen, um 90° gegen Uhrzeigersinn
drehen und so auf den Schaltknopf wieder
aufstecken, daß der Anzeigepfeil zum
Doppelsensor zeigt.

b. Die gelben Kunststopfstopfen im

Anzeigeknopf mit den schwarzen tauschen.

HINWEISE

Der obere Sensor signalisiert die AUF-Position.
Der untere Sensor signalisiert die ZU-Position.
Die Antriebe schließen im Uhrzeigersinn.
Weitere Informationen sind den Diagrammen zu
entnehmen.

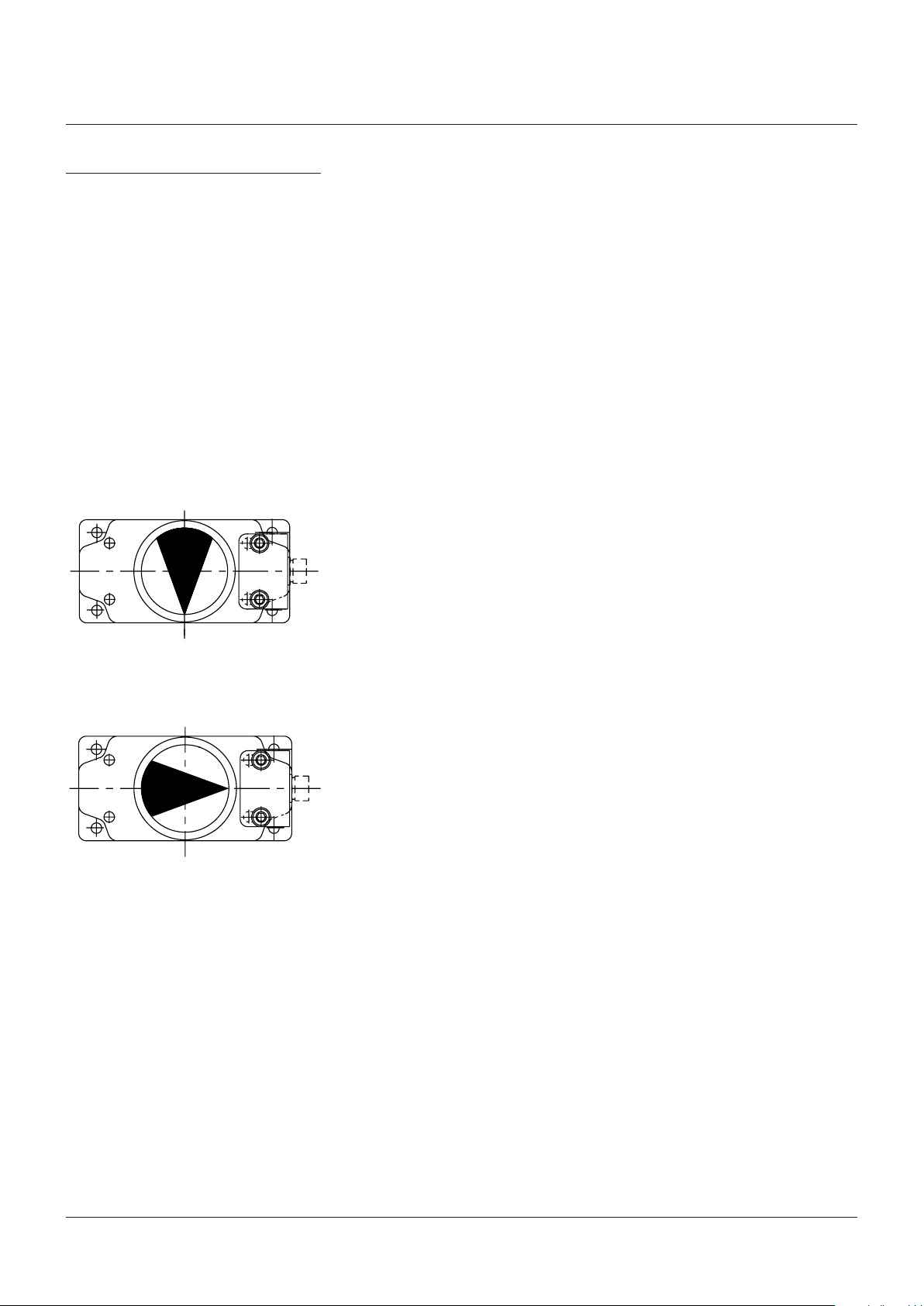

ANTRIEB IN ZU POSITION - STANDARD

ANTRIEB IN ZU POSITION ­MONTAGE QUER ZUR ROHRLEITUNG
