KEYSTONE PED - ASENNUS JA KÄYTTÖTURVALLISUUS
HuipputeHoiset läppäventtiilit (Malli Winn Hiseal)
Nämä ohjeet on luettava tarkasti ennen asennusta
SÄILYTYS/SUOJAUS/VALINTA
Säilytys
Kun venttiilejä säilytetään jonkin aikaa ennen
asennusta, ne on säilytettävä alkuperäisissä
pakkauslaatikoissa, jotka on vuorattu
vedenkestävästi ja/tai joissa on kuivatusainetta.
Varaston on oltava irti maasta, puhtaassa,
kuivassa sisätilassa. Jos varastointi kestää
yli kuusi kuukautta, kuivatusainepussit (jos
toimitettu) on vaihdettava ajanjakson kuluessa.
Suojaus
Venttiilit on toimitettu suojattuina
joko asiakkaan määräysten tai
laadunvarmistuskäsikirjan mukaisesti, jotta
venttiilin istukat ja sulkuosat eivät vaurioituisi.
Kääreet ja/tai suojukset on jätettävä paikoilleen
siihen saakka, kunnes putkeen asentaminen
suoritetaan.
Valinta
Varmista, että venttiilin tunnistuskilvessä
näkyvät rakennemateriaalit ja paine/
lämpötilarajat sopivat prosessinesteeseen ja
-olosuhteisiin. Epäselvissä tapauksissa ota
yhteys valmistajaan.

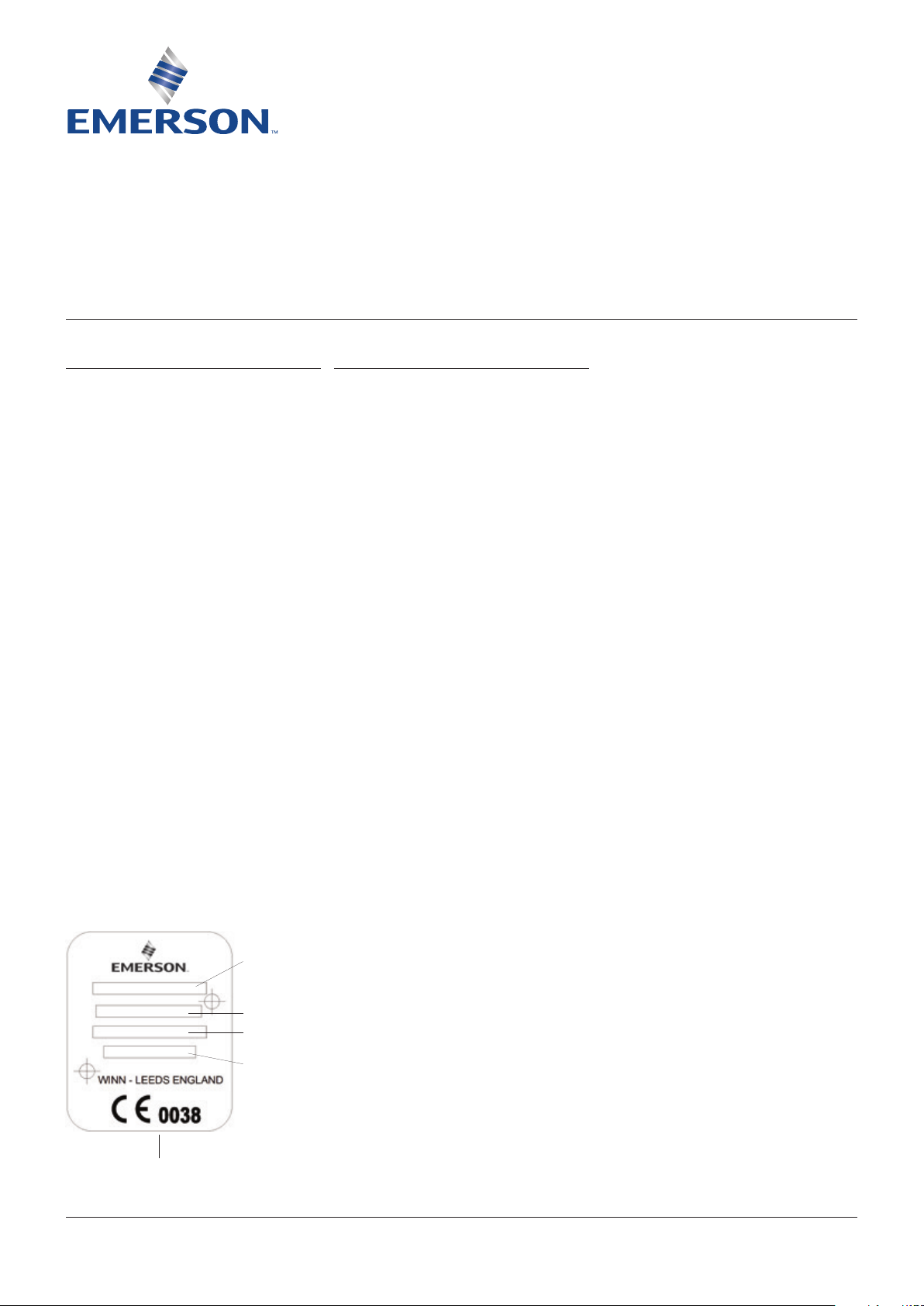

Venttiilin
tunnistekoodi (VIC)
Venttiilin malli/koko
Työn tilausnumero
ASME/ANSI B16.34
ASENNUS
VAROITUS
Turvallisuussyistä on tärkeää noudattaa seuraavia
varotoimenpiteitä ennen kuin aloitat venttiilin
käsittelyn:
1. Venttiileihin säätöjä tekevän henkilöstön
on käytettävä varusteita ja vaatteita,
joita käytetään normaalisti venttiilin
asennustoimenpiteiden yhteydessä.
2. Linjasta on alennettava painetta, se on
tyhjennettävä ja ilmattava ennen venttiilin
asennusta.
3. Kaikkien venttiilien, operaattoreiden ja
toimilaitteiden käsittely ja asennus on
suoritettava henkilöstön toimesta, joka on
koulutettu asennukseen ja manuaalisiin/
mekaanisiin käsittelytekniikoihin.
4. Varmista, että tunnistusmerkissä ilmoitetut
venttiilin paine/lämpötilarajoitukset ovat
käyttöolosuhteisiin nähden yläpuolella tai yhtä
suuret.
Asennus
1. Auki/kiinni- venttiilit ovat vakiona
kaksisuuntaisia, jollei toisin mainita, ja
voidaan asentaa kumpaankin suuntaan.
2. Asennus voidaan suorittaa karan ollessa
pois paikoiltaan minkä tahansa pultituksen
salliman kulman kautta.
3. Avaa laippoja, jotta venttiili menee
helposti paikalleen (älä käytä venttiiliä
sorkkarautana).
4. Poista suojukset venttiilien päädyistä.
5. Varmista, että vastalaipat ja tiivisteet ovat
puhtaat ja ehjät.
6. Jos hankaavia hiukkasia (hitsauskuona,
hiekka jne.) joutuu putkijärjestelmään,
se voi vaurioittaa venttiilien tiivistealueita
Järjestelmä on huuhdottava puhtaaksi.
Varmista, että vastakkaiset putkilaipat on
kohdistettu oikein, pultit pitäisi voida laittaa
helposti vastakkaisten laippareikien läpi.
7. Sovita venttiili putkistoon ja varmista helppo
pääsy vipuun/käsipyörään.
8. Kiristä laipan pultit ristikkäin.
PED-vaatimusten mukainen CE-merkintä
Emerson.com/FinalControl
© 2017 Emerson. All rights reserved.
VCOSI-01734-FI 18/01
KEYSTONE PED - ASENNUS JA KÄYTTÖTURVALLISUUS
HuipputeHoiset läppäventtiilit (Malli Winn Hiseal)
!! Lue kaikki venttiiliin kiinnitetyt
varoituslaput ennen käyttöä ja huoltoa !!
TOIMINTA JA SÄÄNNÖLLINEN HUOLTO
Käyttöalue
Nämä ohjeet liittyvät ohjekirjaan ja ohjattuihin
venttiileihin. Erikoiskäyttötyypit, kuten
kryogeeniset ja hajapäästöt, katso erilliset
ohjeet.
Toiminta
Kaikki käsikäyttöiset vakioventtiilit ovat
‘myötäpäivään suljettavia’. Suljettu asento
osoitetaan joko käsivivulla tai osoitinnuolella,
joka on 90°:ssa suhteessa putkeen/venttiilin
halkaisijan akseliin.
Säännöllinen huolto
Säännöllistä huoltoa ei tarvita muuta kuin
ajoittainen tarkastus tyydyttävän toiminnan ja
tiivisteiden varmistamiseksi.
Jos tiivistysholkin tiivisteestä ilmenee vuotoa,
on venttiilin painetta alennettava välittömästi ja
kiristettävä tiivistysholkin ruuveja asteittain ja
tasaisesti. Jos lisäsäätö ei ole mahdollinen tai
jos istukka- tai saumavuotoa epäillään, venttiili
vaatii täydellistä huoltoa. Huolto on suoritettava
paineen alentamisen jälkeen ja erityishuoltoohjeiden mukaisesti. Vain alkuperäisiä varaosia
pitäisi käyttää huolettaessa.
Varaosat
Venttiilit on merkitty tunnistekoodilla,
joka on leimattu venttiilin kaulalla olevaan
tunnistekilpeen. Tämä viite on mainittava
myynninjälkeistiedustelujen, varaosa- tai
korjaustiedustelujen/määräysten yhteydessä.
