Keysight U3402A Quick Start Manual

Keysight U3402A
5 1/2 Digit Dual Display
Multimeter

Quick Start Guide

Notices

CAUTION

WARNING

Copyright Notice

© Keysight Technologies 2009—2017
No part of this manual may be

reproduced in any form or by any
means (including electronic storage
and retrieval or translation into a
foreign language) without prior
agreement and written consent from
Keysight Technologies as governed by
United States and international
copyright laws.

Manual Part Number

U3402-90010

Edition

Edition 2, June 1, 2017

Printed in:

Printed in Malaysia

Published by:

Keysight Technologies
Bayan Lepas Free Industrial Zone,
11900 Penang, Malaysia

Technology Licenses

The hard ware and/or software
described in this document are
furnished under a license and may be
used or copied only in accordance with
the terms of such license.

Declaration of Conformity

Declarations of Conformity for this
product and for other Keysight
products may be downloaded from the
Web. Go to http://www.keysight.com/

go/conformity. You can then search by

product number to find the latest
Declaration of Conformity.

U.S. Government Rights

The Software is “commercial computer
software,” as defined by Federal
Acquisition Regulation (“FAR”) 2.101.
Pursuant to FAR 12.212 and 27.405-3
and Department of Defense FAR
Supplement (“DFARS”) 227.7202, the
U.S. government acquires commercial
computer software under the same
terms by which the software is
customarily provided to the public.
Accordingly, Keysight provides the
Software to U.S. government
customers under its standard
commercial license, which is embodied
in its End User License Agreement
(EULA), a copy of which can be found
at http://www.keysight.com/find/

sweula. The license set forth in the

EULA represents the exclusive authority
by which the U.S. government may use,
modify, distribute, or disclose the
Software. The EULA and the license set
forth therein, does not require or
permit, among other things, that
Keysight: (1) Furnish technical
information related to commercial
computer software or commercial
computer software documentation that
is not customarily provided to the
public; or (2) Relinquish to, or
otherwise provide, the government
rights in excess of these rights
customarily provided to the public to
use, modify, reproduce, release,
perform, display, or disclose
commercial computer software or
commercial computer software
documentation. No additional
government requirements beyond
those set forth in the EULA shall apply,
except to the extent that those terms,
rights, or licenses are explicitly required
from all providers of commercial
computer software pursuant to the FAR
and the DFARS and are set forth
specifically in writing elsewhere in the
EULA. Keysight shall be under no
obligation to update, revise or
otherwise modify the Software. With
respect to any technical data as
defined by FAR 2.101, pursuant to FAR

12.211 and 27.404.2 and DFARS

227.7102, the U.S. government
acquires no greater than Limited Rights
as defined in FAR 27.401 or DFAR

227.7103-5 (c), as applicable in any
technical data.

Warranty

THE MATERIAL CONTAINED IN THIS
DOCUMENT IS PROVIDED “AS IS,”
AND IS SUBJECT TO BEING
CHANGED, WITHOUT NOTICE, IN
FUTURE EDITIONS. FURTHER, TO THE
MAXIMUM EXTENT PERMITTED BY
APPLICABLE LAW, KEYSIGHT
DISCLAIMS ALL WARRANTIES, EITHER
EXPRESS OR IMPLIED, WITH REGARD
TO THIS MANUAL AND ANY
INFORMATION CONTAINED HEREIN,
INCLUDING BUT NOT LIMITED TO THE
IMPLIED WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR
A PARTICULAR PURPOSE. KEYSIGHT
SHALL NOT BE LIABLE FOR ERRORS
OR FOR INCIDENTAL OR
CONSEQUENTIAL DAMAGES IN
CONNECTION WITH THE
FURNISHING, USE, OR
PERFORMANCE OF THIS DOCUMENT
OR OF ANY INFORMATION
CONTAINED HEREIN. SHOULD
KEYSIGHT AND THE USER HAVE A
SEPARATE WRITTEN AGREEMENT
WITH WARRANTY TERMS COVERING
THE MATERIAL IN THIS DOCUMENT
THAT CONFLICT WITH THESE TERMS,
THE WARRANTY TERMS IN THE
SEPARATE AGREEMENT SHALL
CONTROL.

Safety Information

A CAUTION notice denotes a hazard. It
calls attention to an operating
procedure, practice, or the like that, if
not correctly performed or adhered to,
could result in damage to the product
or loss of important data. Do not
proceed beyond a CAUTION notice
until the indicated conditions are fully
understood and met.

A WARNING notice denotes a hazard. It
calls attention to an operating
procedure, practice, or the like that, if
not correctly performed or adhered to,
could result in personal injury or death.
Do not proceed beyond a WARNING
notice until the indicated conditions are
fully understood and met.

2 Keysight U3402A Quick Start Guide

Table of Contents

The Front Panel at a Glance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

The Display at a Glance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Getting Started . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Keysight U3402A Quick Start Guide 3

THIS PAGE HAS BEEN INTENTIONALLY LEFT BLANK.

4 Keysight U3402A Quick Start Guide

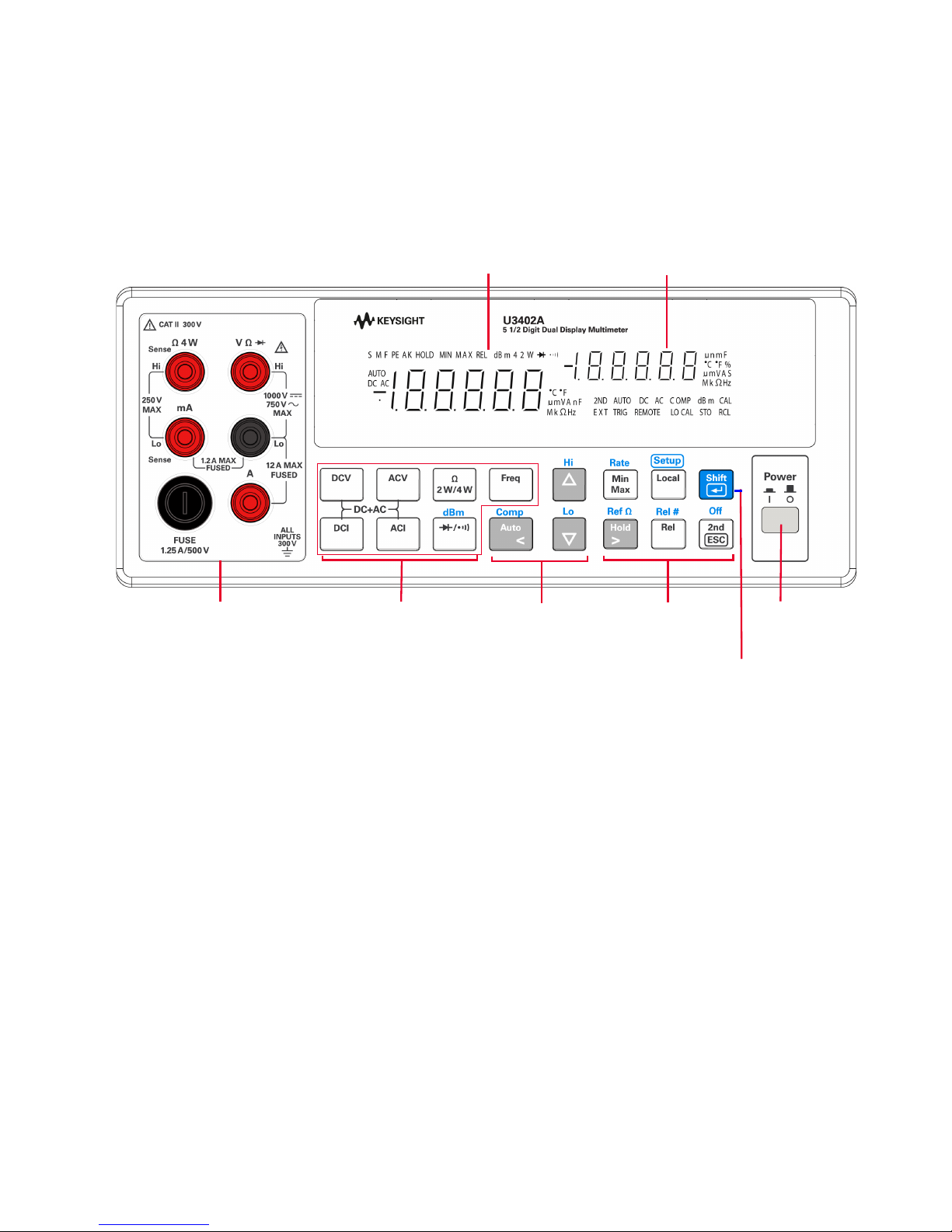

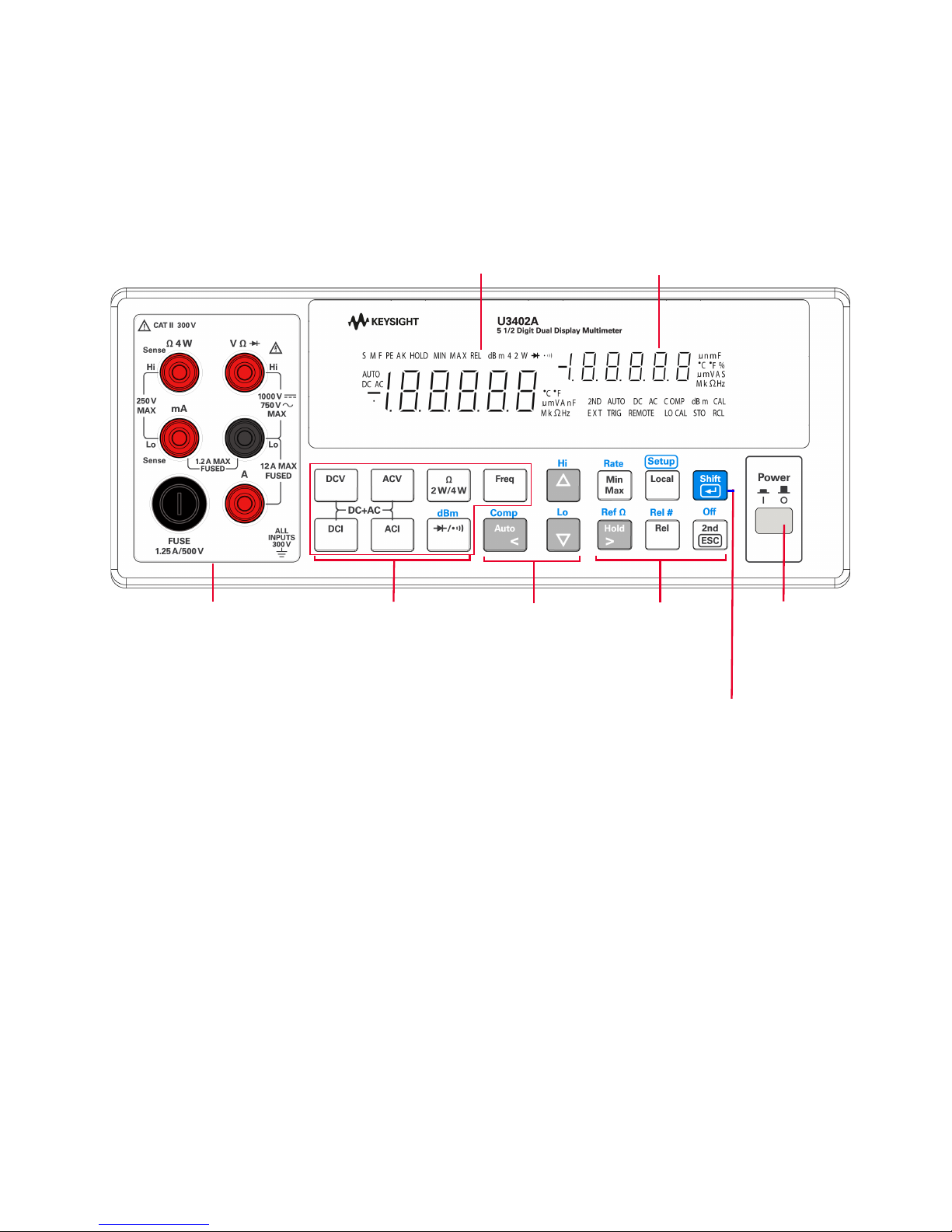

The Front Panel at a Glance

Autoranging,
manual range
and comparator
operation

Primary display

Secondary display

Input terminals
and current fuse

Power
on/off
switch

Shift

Math
operation
keypads

Measurement
function
keypads

Keysight U3402A Quick Start Guide 5

The Display at a Glance

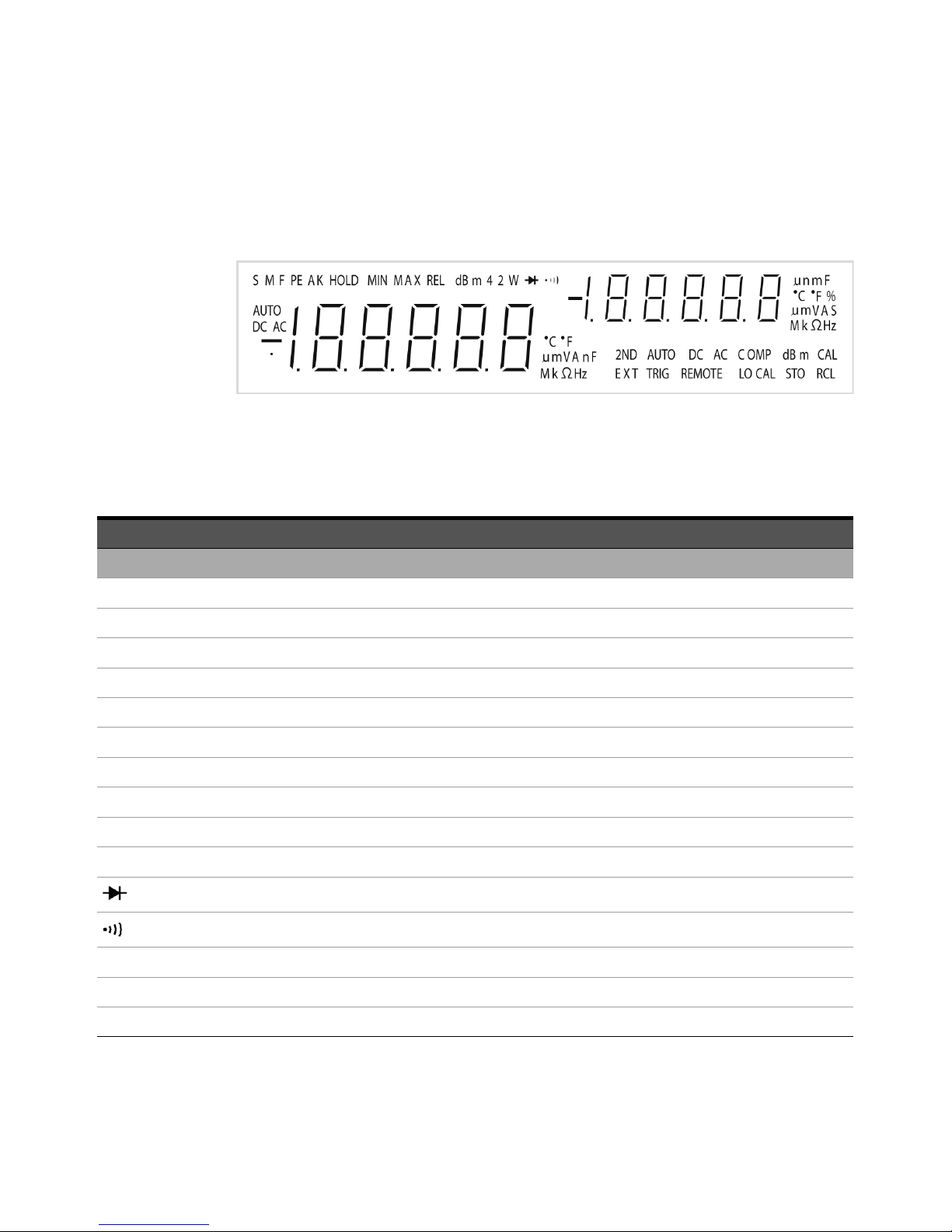

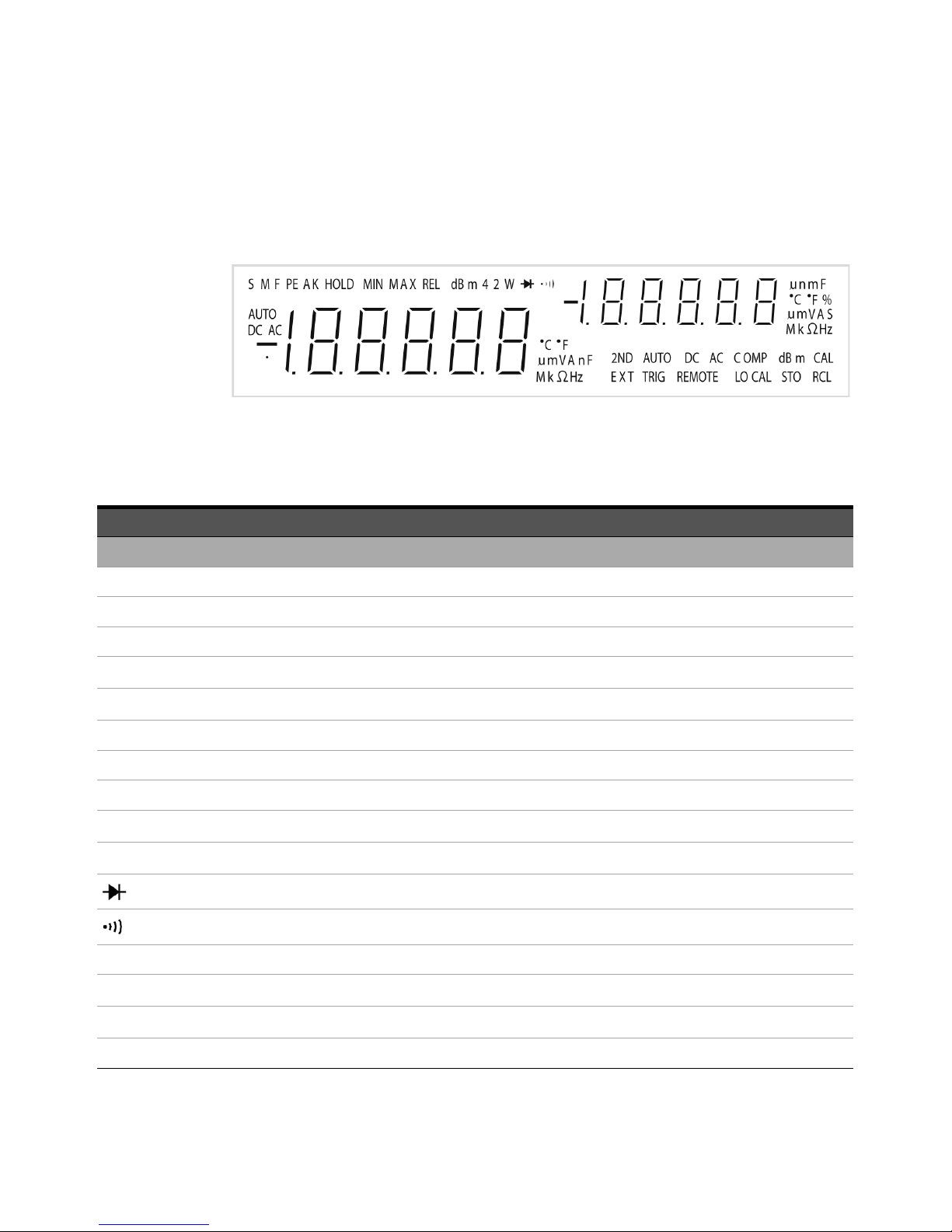

Figure 1-1 VFD full display with all segments illuminated

The highly visible vacuum fluorescent display (VFD) annunciators are described in
the following table:

Annunciator Description

Primary display

S Reading rate: Slow

M Reading rate: Medium

FReading rate: Fast

PEAK Peak measurement. Not applicable for the U3402A.

HOLD Data hold

MIN MinMax math operation: Minimum value shown on the primary display

MAX MinMax math operation: Maximum value shown on the primary display

REL Relative value

dBm Decibel unit relative to 1 mW

4 2 W 4-wire/2-wire resistance

Diode test

Audible continuity test for resistance

AUTO Autoranging

DC Direct current

AC Alternating current

6 Keysight U3402A Quick Start Guide

Annunciator Description

DCAC AC + DC

Polarity, digits, and decimal points for primary display

ºC Celcius temperature unit. Not applicable for the U3402A.

ºF Fahrenheit temperature unit. Not applicable for the U3402A.

mV Voltage unit: mV, V

µmA Current unit: µA, mA, A

µmnF Capacitance unit: nF, µF, mF. Not applicable for the U3402A.

MkΩ Resistance unit: Ω, kΩ, MΩ

MkHz Frequency unit: Hz, kHz, MHz

Secondary display

Polarity, digits, and decimal points for secondary display

µnmF Capacitance unit: nF, µF, mF. Not applicable for the U3402A.

ºC Celcius temperature unit. Not applicable for the U3402A.

ºF Fahrenheit temperature unit. Not applicable for the U3402A.

% Duty cycle measurement. Not applicable for the U3402A.

mV Voltage unit: mV, V

µmA Current unit: µA, mA, A

S Shift mode

MkΩ Resistance unit: Ω, kΩ, MΩ

MkHz Frequency unit: Hz, kHz, MHz

2ND Secondary display is enabled

AUTO Autoranging

DC Direct current

AC Alternating current

DCAC AC + DC

COMP Compare operation

Keysight U3402A Quick Start Guide 7

Annunciator Description

dBm Decibel unit relative to 1 mW

CAL Calibration mode. Not applicable for the U3402A.

EXT External. Not applicable for the U3402A.

TRIG Trigger mode. Not applicable for the U3402A.

REMOTE Remote interface control. For calibration use only.

LOCAL Local mode

STO Store instrument state. Not applicable for the U3402A.

RCL Recall stored instrument state. Not applicable for the U3402A.

8 Keysight U3402A Quick Start Guide

Getting Started

NOTE

This section describes the basic step-by-step procedures on how to operate the
multimeter.

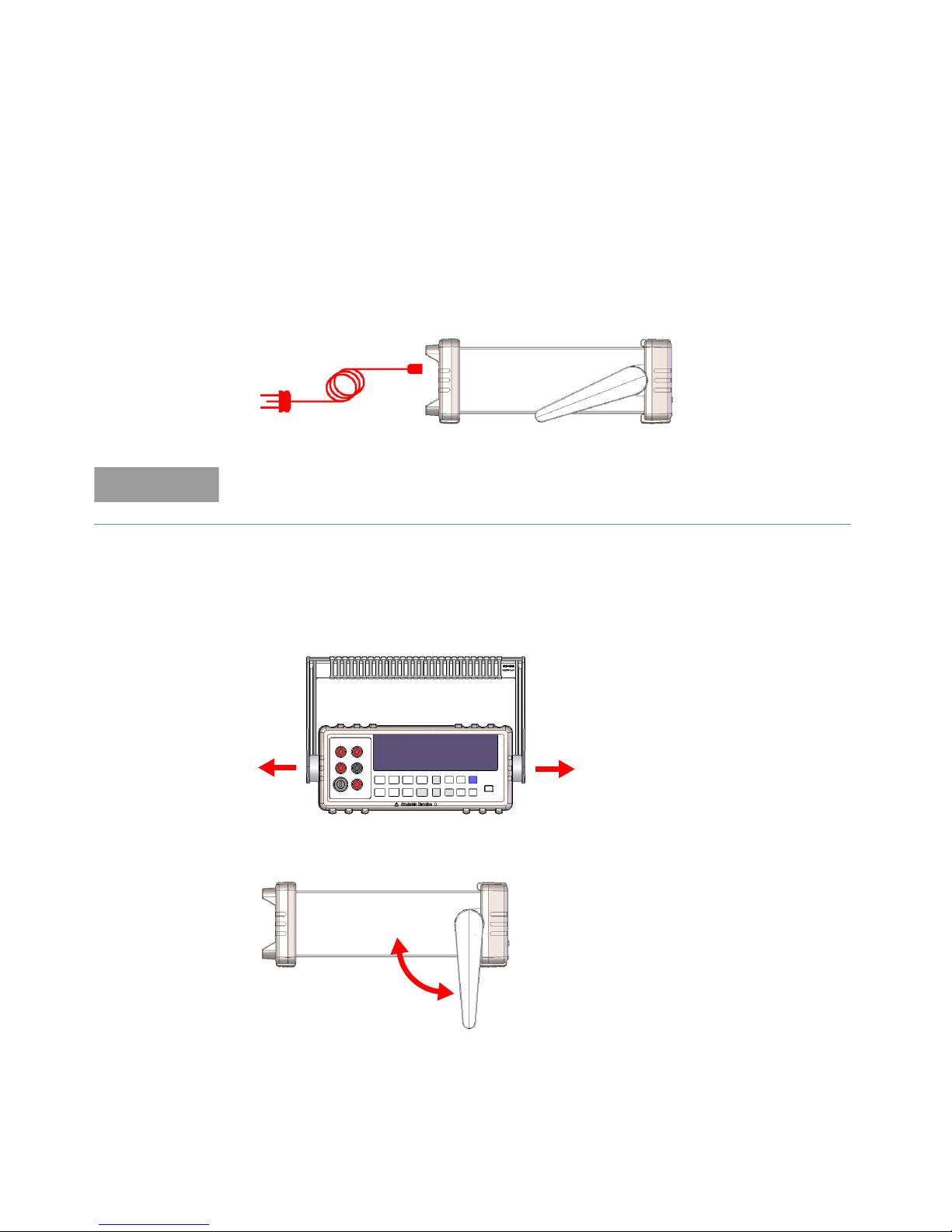

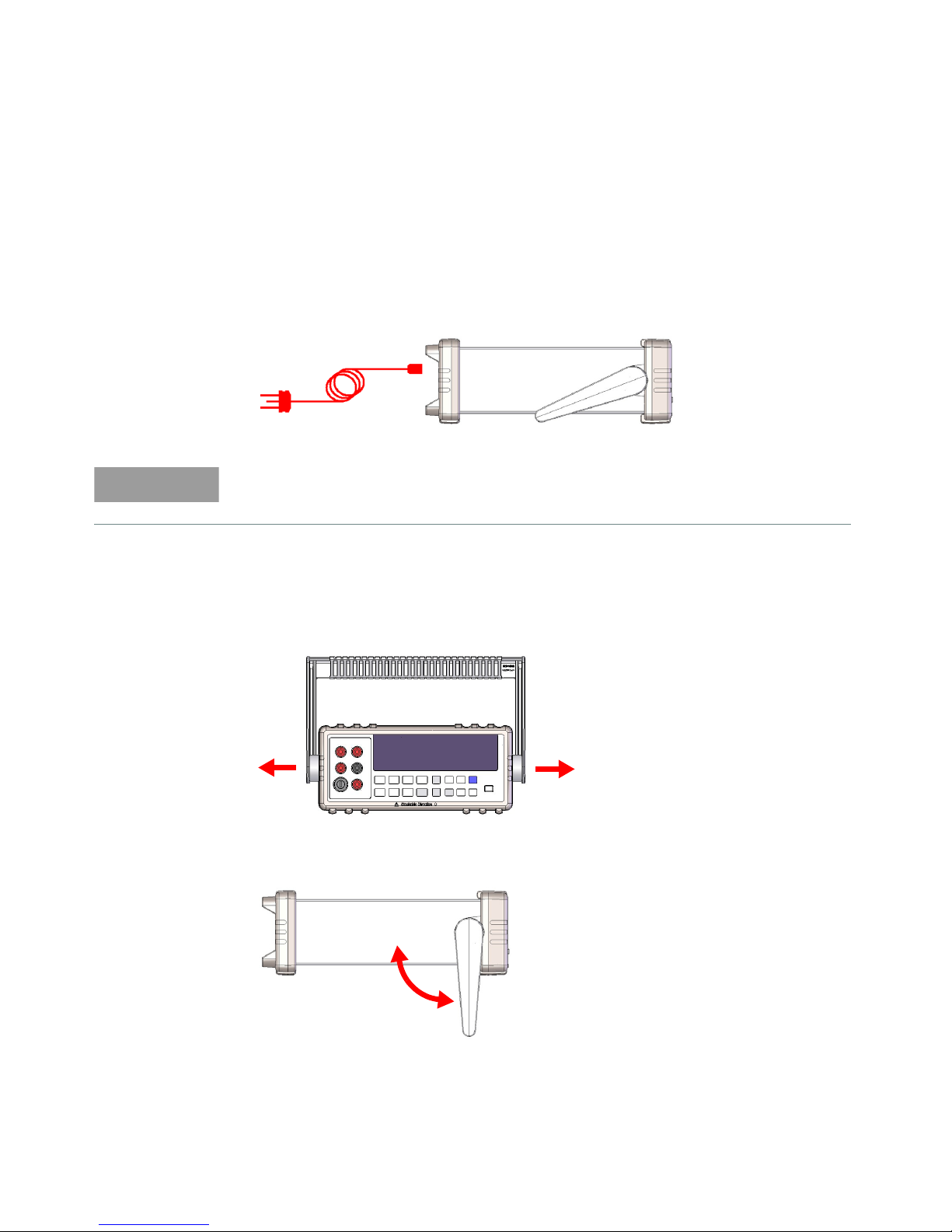

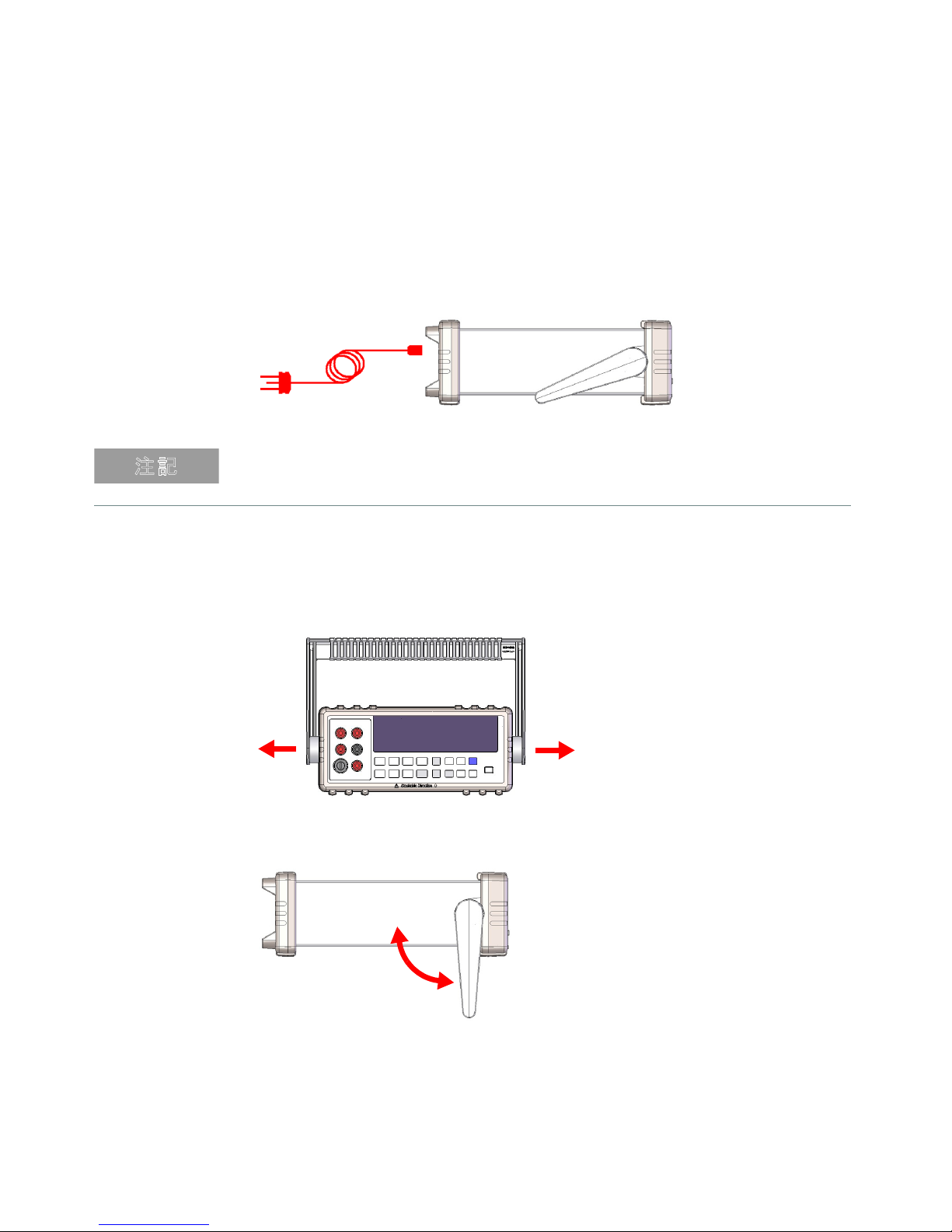

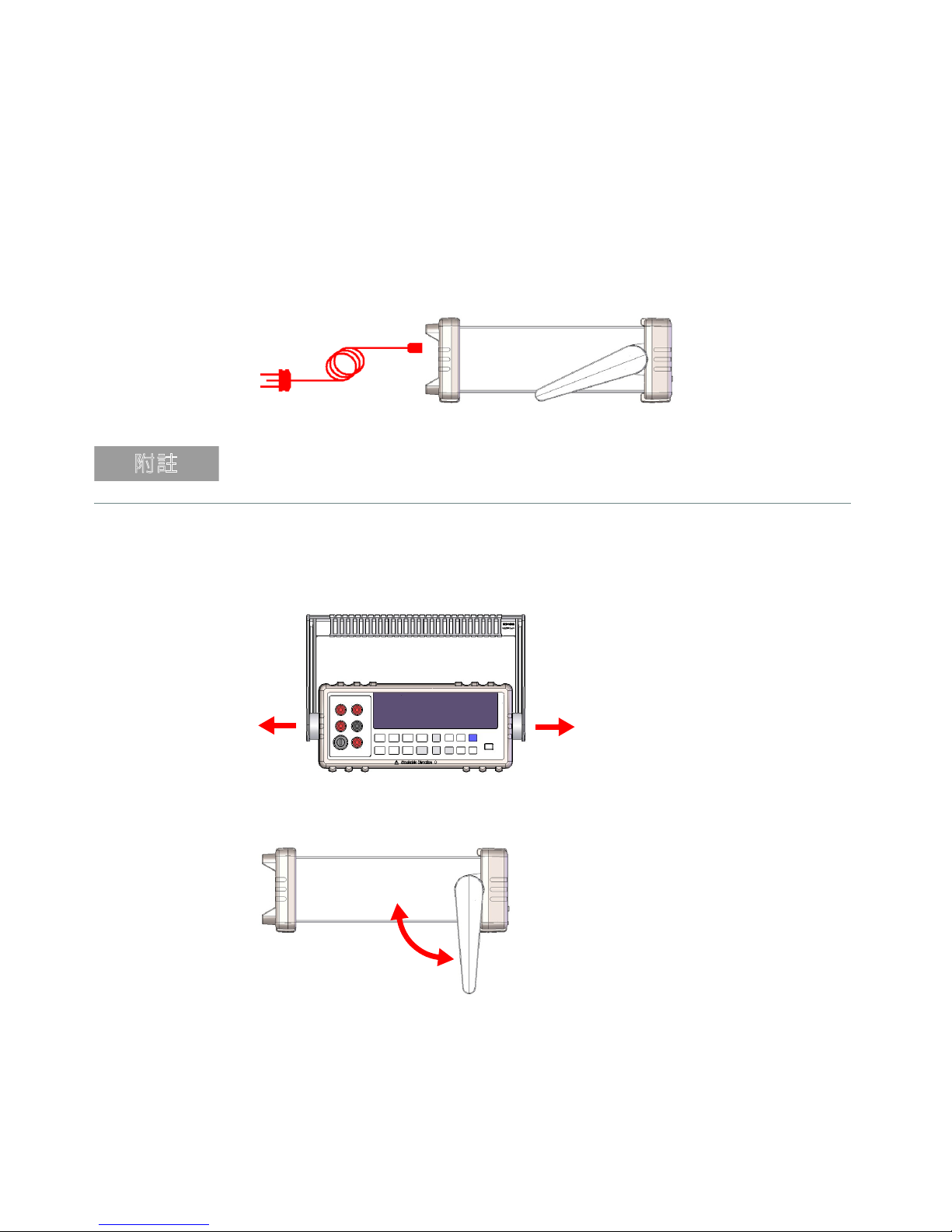

1 Connect the power cord

The line voltage switch and fuse are set at the factory according to the country
of destination.

2 Adjust the carrying handle

Grasp the handle by the sides and pull outward as indicated by the red arrows
below.

Then, adjust the handle to the desired position.

Keysight U3402A Quick Start Guide 9

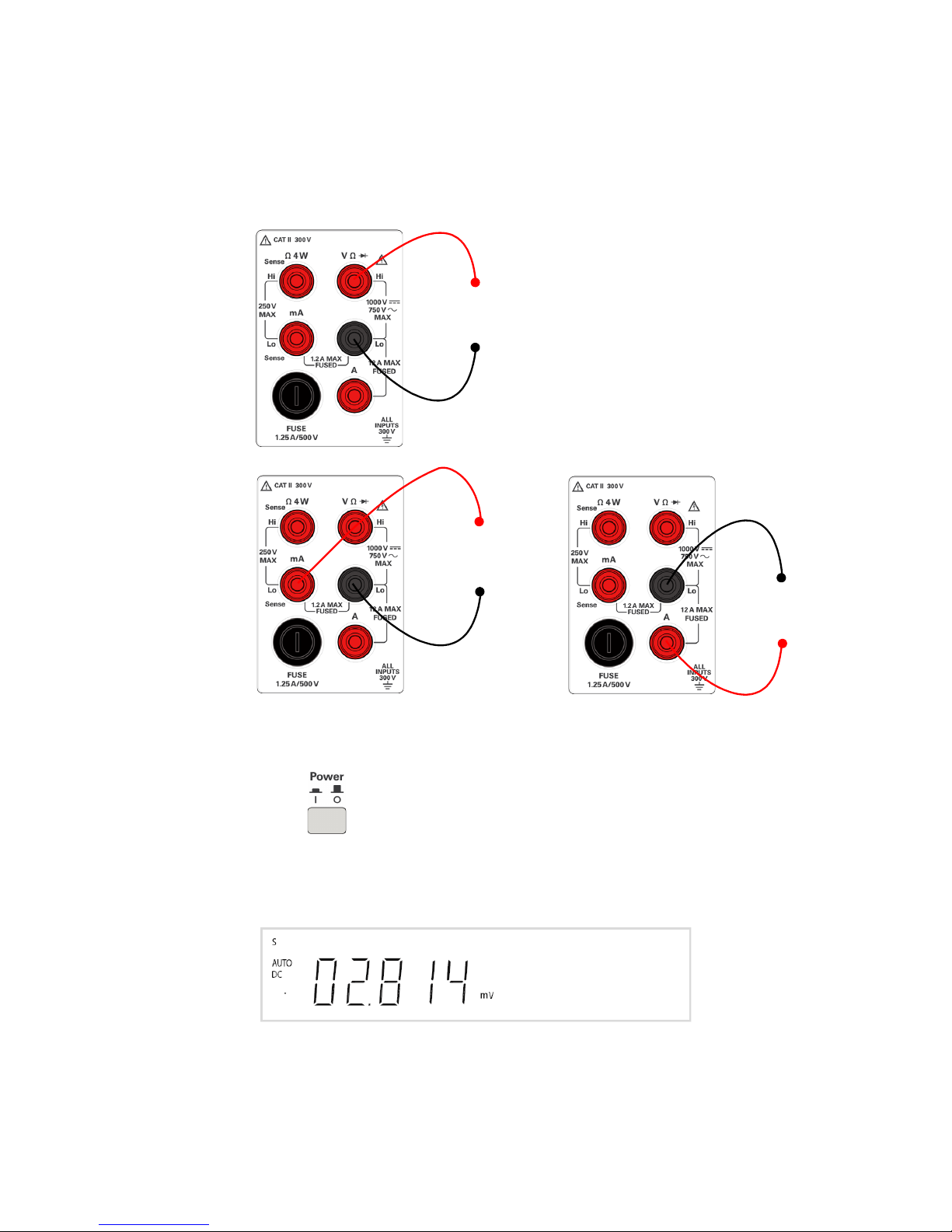

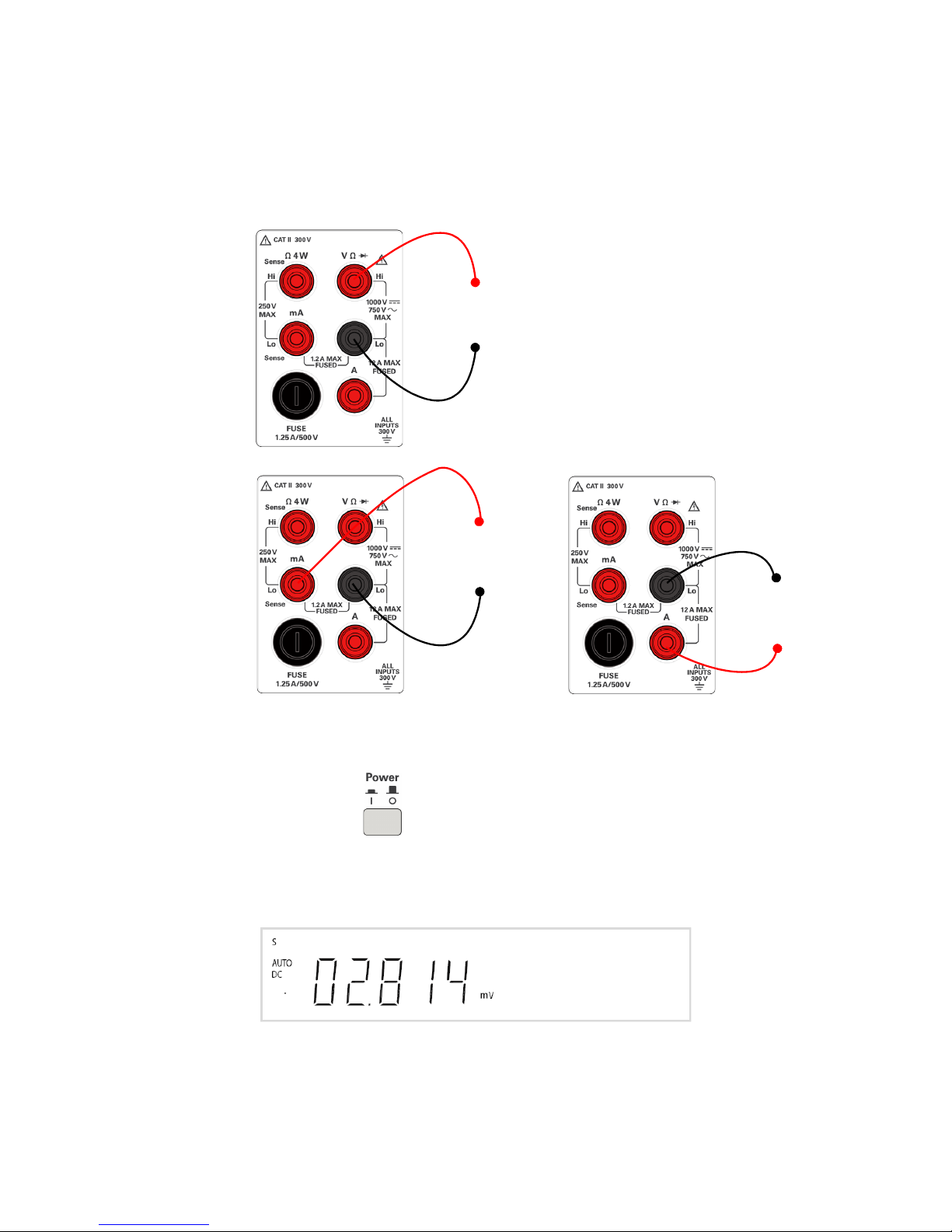

3 Connect the test leads to the input terminals

+

–

AC or DC voltage, frequency, or resistance measurement
and diode or continuity test.

+

–

AC or DC current
up to 1.2 A RMS

AC or DC current
up to 12 A RMS

–

+

4 Turn on the multimeter

Push to turn on the multimeter. The front-panel display illuminates
while the multimeter performs its power-on self-test.

The multimeter powers up in the DC voltage function with autoranging
enabled. Typical display:

10 Keysight U3402A Quick Start Guide

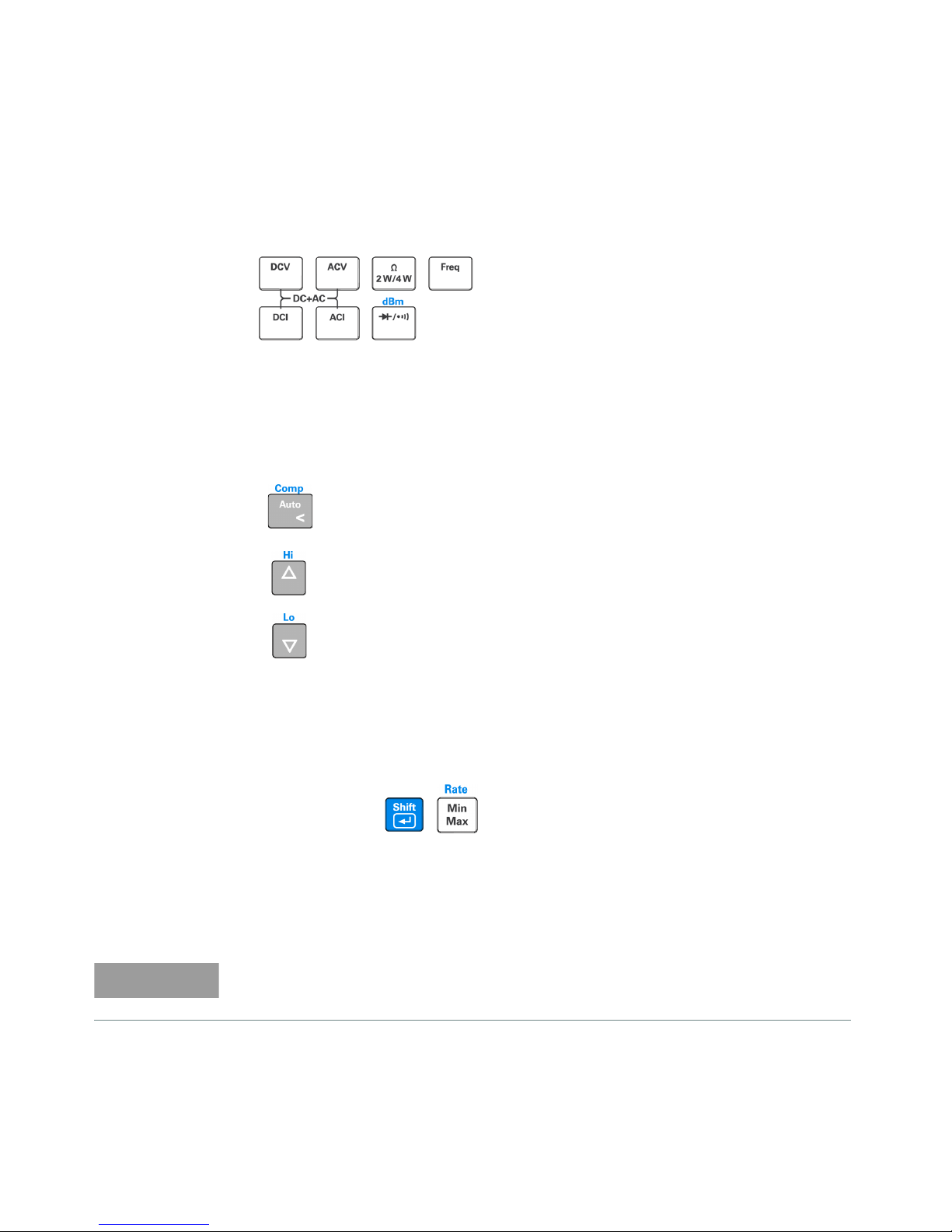

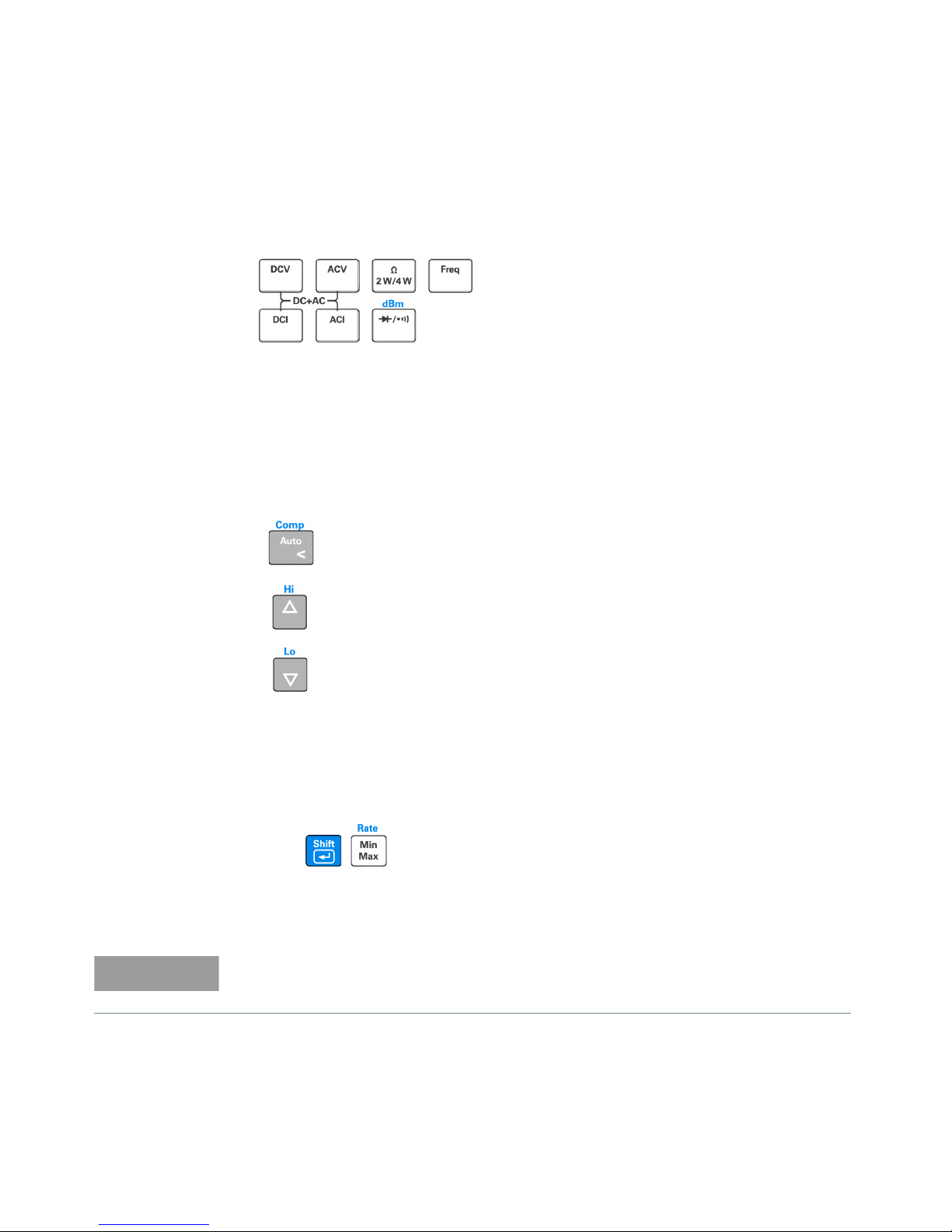

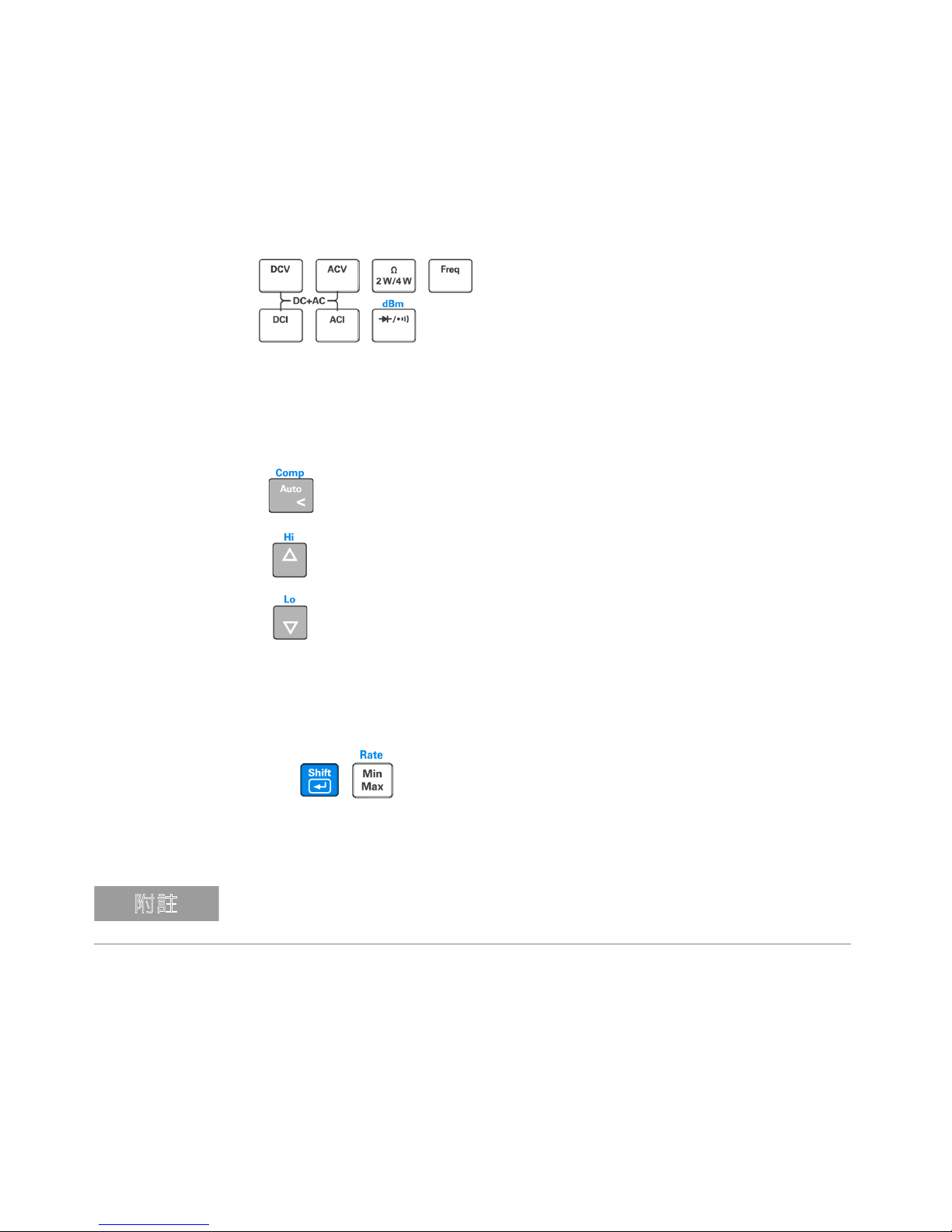

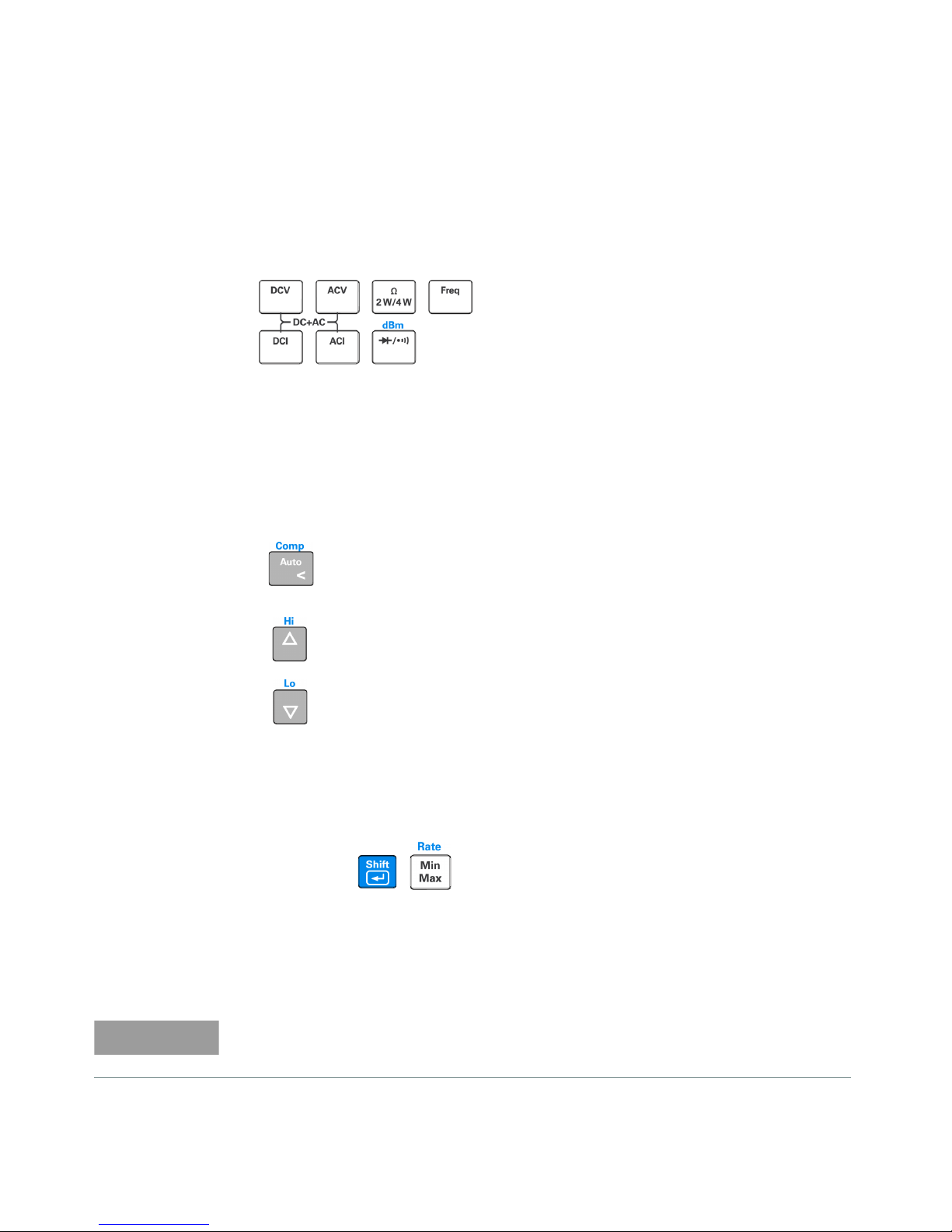

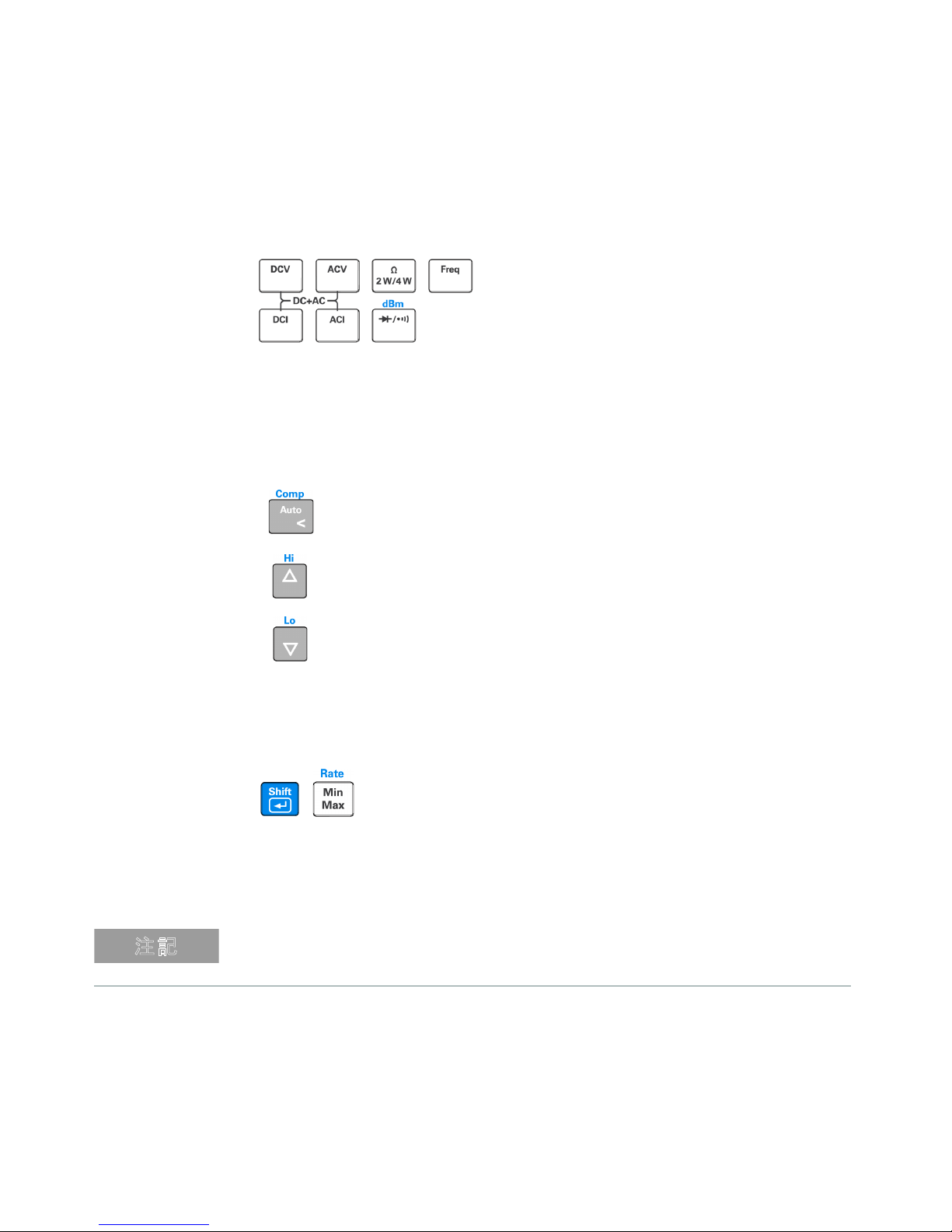

5 Select a function

NOTE

Press one of the following keys to select a measurement function.

6 Set the range

For most measurement functions, you can allow the multimeter to select the
range automatically by using the autoranging function, or you can select a
fixed range using manual ranging. The AUTO annunciator is displayed when

the autoranging function is selected.

Selects autoranging and disables manual ranging. Press to
toggle between the manual ranging and autoranging.

Selects a higher range and disables autoranging.

Selects a lower range and disables autoranging.

7 Set the reading rate

You can select three reading rates: S (slow), M (medium) and F (fast) for the AC
and DC voltage, AC and DC current, and resistance measurement.

Press

to cycle through the available reading rates (S, M, or F).

A slower reading rate provides for better accuracy and noise rejection
readings. A faster reading rate will result in faster but lower accuracy readings.

In the dBm function, the display counts is 0.01 dBm for the slow or medium
reading rate and 0.1 dBm for the fast reading rate.

Keysight U3402A Quick Start Guide 11

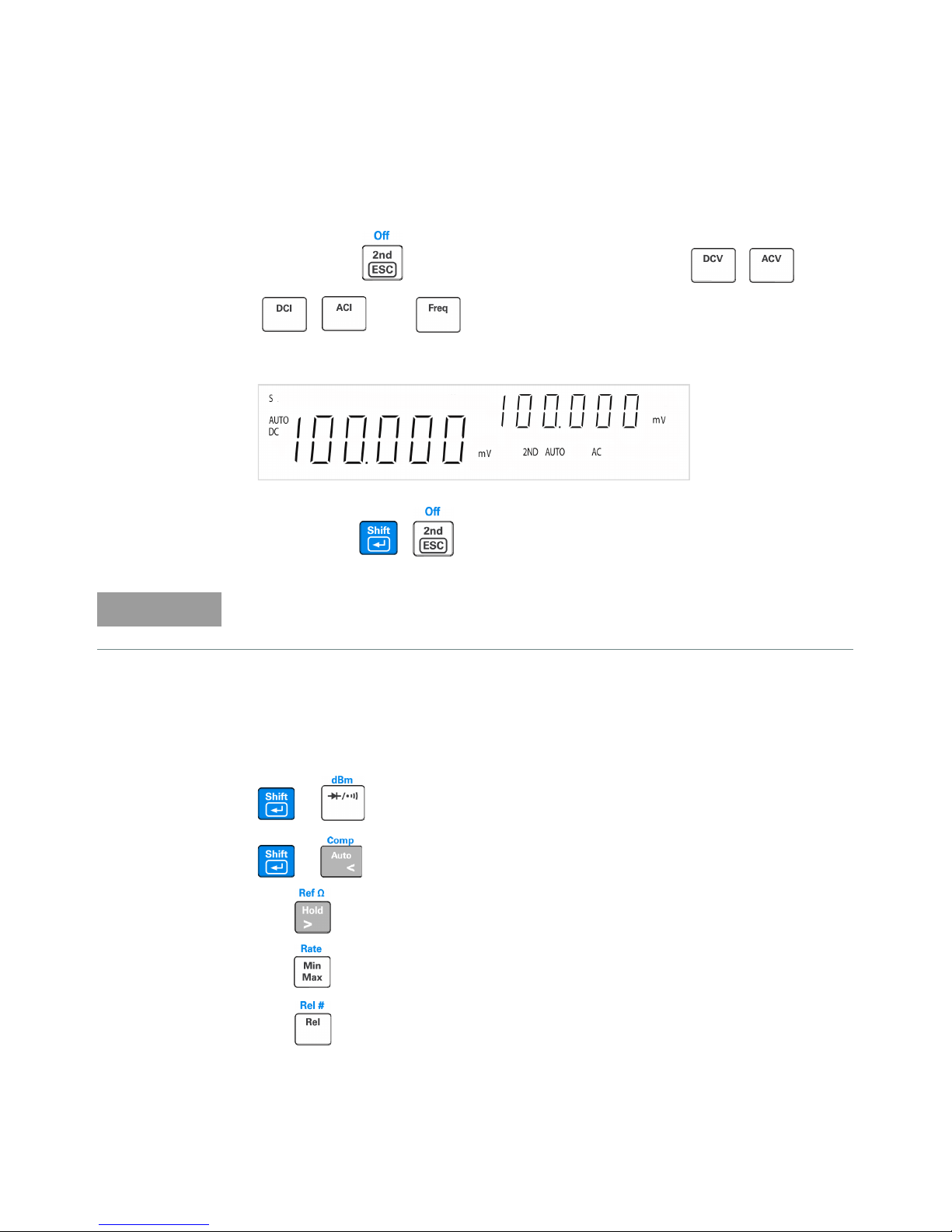

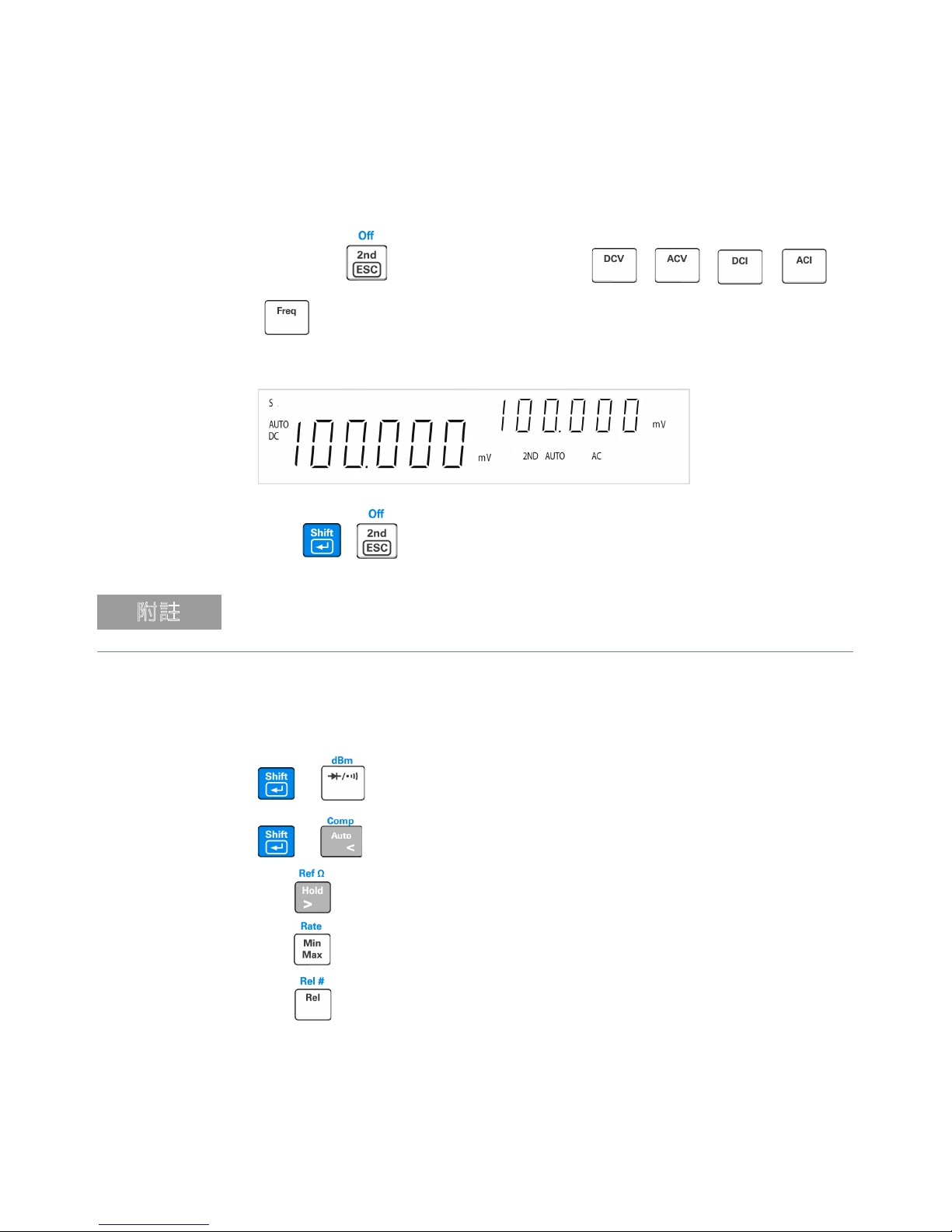

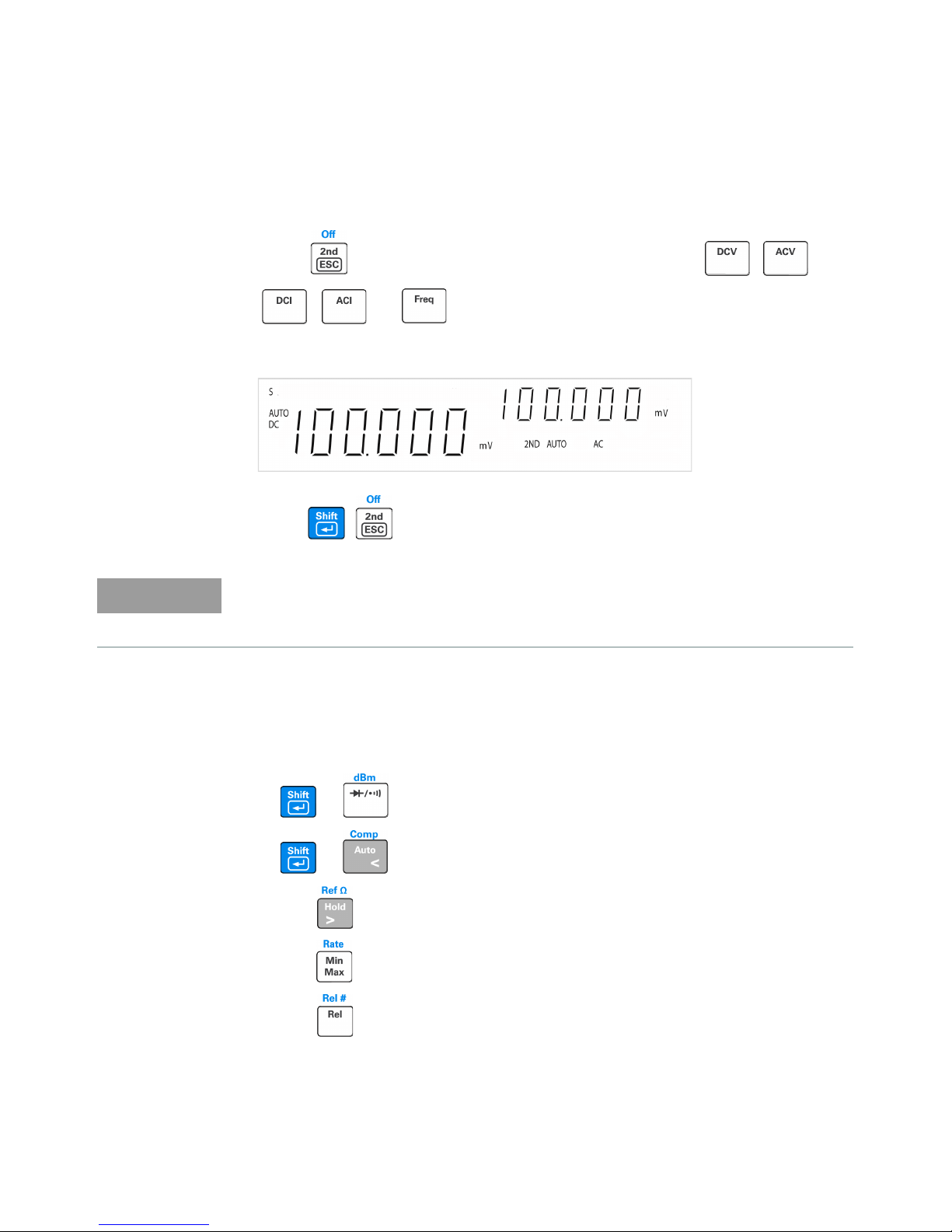

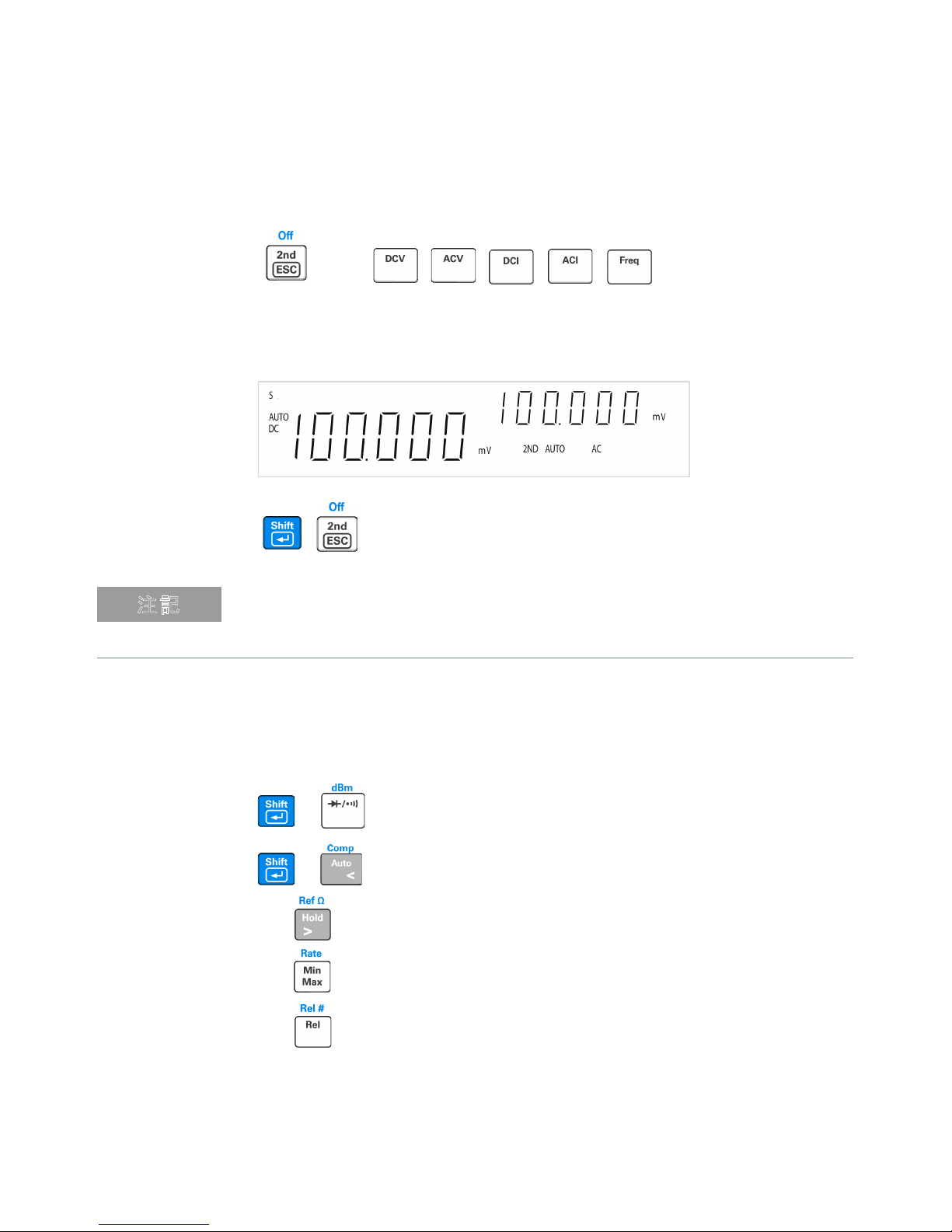

8 Using the secondary display

NOTE

Press followed by a specified function keys such as , ,

, , or to enable the secondary display mode.

The 2ND annunciator is displayed along with the secondary display.

Press to disable the secondary display.

The multimeter has an increased key response time (0.6 s to 1 s) when in dual
display mode. You may need to press the selected key until the multimeter
responses.

9 Math operation

The U3402A has five math operations — dBm, Rel (relative), MinMax, Comp
(compare), and Hold.

+

+

Press to select dBm measurement.

Press to select Comp math operation.

Press to enable Hold math operation.

Press to enable the MinMax math operation.

Press to select the Rel math operation.

12 Keysight U3402A Quick Start Guide

The following table presents a summary of the math operations that can be
used with each measurement function.

Measurement function

DCV

DCI -

Resistance -

ACV

ACI -

Frequency -

Diode/Continuity -

For a detailed operation procedure of each math operation, refer to the
keysight U3402A User’s and Service Guide.

10 For more information

The keysight U3402A User's and Service Guide contains more detailed
information on the front panel, measurement functions, math operations, and
the setup menu (allows you to customize the instrument settings). It also
contains product specifications, rack mounting instructions, RS232 remote
interface, and replaceable parts information.

Allowed math operation

dBm Rel Min Max Comp Hold

✔✔✔✔✔✔

✔✔✔✔✔

✔✔✔✔✔

✔✔✔✔✔✔

✔✔✔✔✔

✔✔✔✔✔

✔✔✔✔✔

Keysight U3402A Quick Start Guide 13

THIS PAGE HAS BEEN INTENTIONALLY LEFT BLANK.

14 Keysight U3402A Quick Start Guide

Multimètre double affichage
5 1/2 chiffres Keysight
U3402A

Guide de mise
en route

Avertissements

ATTENTION

Copyright Notice

© Keysight Technologies 2009—2017
Conformément aux lois internationales

relatives à la propriété intellectuelle,
toute reproduction, tout stockage
électronique et toute traduction de ce
manuel, totaux ou partiels, sous
quelque forme et par quelque moyen
que ce soit, sont interdits sauf
consentement écrit préalable de la
société Keysight Technologies.

Référence du manuel

U3402-90019

Édition

Édition 3, 1 juin, 2017

Imprimé en :

Imprimé en Malaisie

Publié par :

Keysight Technologies
Bayan Lepas Free Industrial Zone,
11900 Penang, Malaysia

Licences technologiques

Le matériel et les logiciels décrits dans
ce document sont protégés par un
accord de licence et leur utilisation ou
reproduction est soumise aux termes et
conditions de ladite licence.

Déclaration de conformité

Il est possible de télécharger la
déclaration de conformité pour ces
produits et d'autres produits Keysight
sur le Web. Allez à http://

www.keysight.com/go/conformity.

Pour pouvez alors exécuter une
recherche par numéro de produit pour
trouver la dernière déclaration de
conformité.

Droit gouvernementaux des
Etats-Unis

Le logiciel fait l'objet d'une licence en
tant que « logiciel informatique
commercial » tel que défini dans la
réglementation FAR (Federal
Acquisition Regulation) 2.101.
Conformément à la règlementation FAR

12.212 et 27.405-3 et à l'addenda FAR
du Ministère de la Défense (« SDFARS »)

227.7202, le gouvernement des
États-Unis acquiert le logiciel
informatique commercial selon les
mêmes conditions habituellement
utilisées pour la livraison du logiciel au
public. De ce fait, Keysight fournit le
Logiciel aux clients du gouvernement
des États-Unis sous la licence
commerciale standard, incluse dans
son contrat de licence d'utilisateur final
(EULA). Vous trouverez une copie de ce
contrat sur le site http://

www.keysight.com/find/sweula. La

licence exposée dans l'EULA représente
le pouvoir exclusif par lequel le
gouvernement des Etats-Unis peut
utiliser, modifier, distribuer ou
divulguer le Logiciel. L'EULA et la
licence mentionnées dans les
présentes, n'imposent ni n'autorisent,
entre autres, que Keysight : (1)
fournisse des informations techniques
relatives au logiciel informatique
commercial ni à la documentation du
logiciel informatique commercial non
habituellement fournies au public ; ou
(2) Abandonne, ou fournit, des droits
gouvernementaux dépassant les droits
habituellement fournis au public pour
utiliser, reproduire, communiquer,
exécuter, afficher ou divulguer le
logiciel informatique commercial ou la
documentation du logiciel informatique
commercial. Aucune exigence
gouvernementale autres que celles
établies dans l'EULA ne s'applique, sauf
dans la mesure où ces conditions,
droits ou licences sont explicitement
requis de la part de tous les
prestataires de logiciels informatiques
commerciaux conformément au FAR et
au DFARS et sont spécifiquement
établis par écrit quelque part dans
l'EULA. Keysight n'est tenu par aucune
obligation de mettre à jour, réviser ou
modifier de quelque manière que ce
soit le Logiciel. En ce qui concerne
toute donnée technique, tel que défini
par la réglementation FAR 2.101,
conformément à FAR 12.211 et

27.404.2 et à DFARS 227.7102, le
gouvernement des États-Unis recevra
des droits limités tels que définis dans
la réglementation FAR 27.401 ou DFAR

227.7103-5 (c), applicables à toutes les
données techniques.

Garantie

Les informations contenues dans ce
document sont fournies « en l’état » et
pourront faire l’objet de modifications
sans préavis dans les éditions
ultérieures. Dans les limites de la
législation en vigueur, Keysight exclut
en outre toute garantie, expresse ou
implicite, concernant ce manuel et les
informations qu’il contient, y compris,
mais non exclusivement, les garanties
de qualité marchande et d’adéquation
à un usage particulier. Keysight ne
saurait en aucun cas être tenu pour
responsable des erreurs ou des
dommages incidents ou consécutifs,
liés à la fourniture, à l’utilisation ou à
l’exactitude de ce document ou aux
performances de tout produit Keysight
auquel il se rapporte. Si Keysight et
l’utilisateur ont passé un contrat écrit
distinct, stipulant, pour le produit
couvert par ce document, des
conditions de garantie qui entrent en
conflit avec les présentes conditions,
les conditions de garantie du contrat
distinct remplacent les conditions
énoncées dans le présent document.

Avertissements de sécurité

La mention ATTENTION signale un
danger pour le matériel. Si la
manœuvre ou la procédure
correspondante n’est pas exécutée
correctement, il peut y avoir un risque
d’endommagement de l’appareil ou de
perte de données importantes. En
présence de la mention ATTENTION, il
convient de s’interrompre tant que les
conditions indiquées n’ont pas été
parfaitement comprises et satisfaites.

AVERTISSEMENT

La mention AVERTISSEMENT signale
un danger pour la sécurité de
l’opérateur. Si la manœuvre ou la
procédure correspondante n’est pas
exécutée correctement, il peut y avoir
un risque grave, voire mortel pour les
personnes. En présence d’une mention
AVERTISSEMENT, il convient de
s’interrompre tant que les conditions
indiquées n’ont pas été parfaitement
comprises et satisfaites.

2 Keysight U3402A Guide de mise en route

Sommaire

La face avant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

L’écran d’un coup d’œil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Mise en route . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Keysight U3402A Quick Start Guide 3

CETTE PAGE EST BLANCHE INTENTIONNELLEMENT.

4 Keysight U3402A Quick Start Guide

La face avant

Affichage principal

Affichage secondaire

Bornes d’entrée
et fusible

Commutateur
de marche/
arrêt

Décalage

Touches des opérations
mathématiques

Sélection automatique de
plage, plage manuelle et
opération du comparateur

Touches des
fonctions de mesure

Keysight U3402A Schnellstarthandbuch 5

L’écran d’un coup d’œil

Figure 1-1 Affichage complet VFD avec rétroéclairage de tous les segments

Les avertisseurs très visibles de l’écran à affichage fluorescent à vide (VFD) sont
décrits dans le tableau suivant :

Avertisseur Description

Affichage principal

S Vitesse de lecture : lente

M Vitesse de lecture : Medium (Moyenne)

F Vitesse de lecture : rapide

PEAK Mesure de crête. Sans objet pour le U3402A.

HOLD Gel des données

MIN Opération mathématique MinMax : valeur minimum apparaissant sur l’affichage

MAX Opération mathématique MinMax : valeur maximum apparaissant sur l’affichage

REL Valeur relative

dBm Décibel par rapport à 1 mW

4 2 W Résistance 4 fils/2 fils

Test de diodes

Test sonore de continuité relatif à la résistance

AUTO Sélection automatique de plage

Courant continu Courant continu

Courant alternatif Courant alternatif

DCAC Courant alternatif + continu

6 Keysight U3402A Schnellstarthandbuch

Avertisseur Description

Polarité, chiffres et points décimaux de l’affichage principal

ºC Température en degrés Celsius. Sans objet pour le U3402A.

ºF Température en degrés Fahrenheit. Sans objet pour le U3402A.

Avertisseur Description

mV Unité de tension : mV, V

µmA Unité d'intensité : µA, mA, A

µmnF Unité de capacité : nF, µF, mF. Sans objet pour le U3402A.

MkΩ Unité de résistance : Ω, kΩ, MΩ

MkHz Unité de fréquence : Hz, kHz, MHz

Affichage secondaire

Polarité, chiffres et points décimaux de l’affichage secondaire

µnmF Unité de capacité : nF, µF, mF. Sans objet pour le U3402A.

ºC Température en degrés Celsius. Sans objet pour le U3402A.

ºF Température en degrés Fahrenheit Sans objet pour le U3402A.

% Lesure de rapport de cycle. Sans objet pour le U3402A.

mV Unité de tension: mV, V

µmA Unité d’intensité : µA, mA, A

S Mode de décalage

MkΩ Unité de résistance : Ω, kΩ, MΩ

MkHz Unité de fréquence : Hz, kHz, MHz

2ND L’affichage secondaire est activé

AUTO Sélection automatique de plage

Courant continu Courant continu

Courant alternatif Courant alternatif

DCAC Courant alternatif + continu

COMP Opération de comparaison

Keysight U3402A Schnellstarthandbuch 7

Avertisseur Description

dBm Décibel par rapport à 1 mW

CAL Mode d’étalonnage. Sans objet pour le U3402A.

EXT Externe. Sans objet pour le U3402A.

TRIG Mode de déclenchement. Sans objet pour le U3402A.

REMOTE Télécommande d'interface. Pour l'étalonnage uniquement.

LOCAL Mode local

STO Mémorisation de l’état de l’instrument. Sans objet pour le U3402A.

RCL Récupération de l’état de l’instrument mémorisé. Sans objet pour le U3402A.

8 Keysight U3402A Schnellstarthandbuch

Mise en route

REMARQUE

Cette section décrit étape par étape les principales procédures permettant de
faire fonctionner le multimètre.

1 Branchez le cordon d’alimentation

Le commutateur et le fusible de tension secteur sont réglés en usine en fonction
des spécifications dictées par le pays de destination de l’appareil.

2 Réglage de la poignée de transport

Saisissez la poignée par les côtés et tirez vers l’extérieur tel qu’indiqué par les
flèches rouges ci-après.

Réglez ensuite la poignée dans la position souhaitée.

Keysight U3402A Schnellstarthandbuch 9

3 Raccordement des cordons de test aux bornes d’entrée

+

-

Tension CA ou CC, fréquence ou mesure de résistance et
test de diode ou test de continuité.

+

-

Intensité efficace CA
ou CC jusqu’à 1,2 A

Intensité efficace
CA ou CC jusqu’à
12 A

-

+

4 Mise sous tension du multimètre

Appuyez sur pour mettre le multimètre sous tension. Le panneau avant
s’allume pendant que le multimètre réalise un auto-test de mise sous tension.

Au démarrage, le multimètre active la fonction de tension continue et la
sélection automatique de plage. Affichage typique:

10 Keysight U3402A Schnellstarthandbuch

5 Sélection d’une fonction

REMARQUE

Appuyez sur une des touches suivantes pour sélectionner une fonction de
mesure.

6 Définition de la plage

Pour la plupart des fonctions de mesure, vous pouvez permettre au multimètre
de sélectionner la plage automatiquement (en utilisant la fonction de sélection
automatique de plage) ou vous pouvez sélectionner une plage fixe
manuellement. L’avertisseur AUTO s’affiche lorsque la fonction de sélection

automatique de plage est sélectionnée.

Sélectionne la sélection automatique de plage et désactive la
sélection manuelle de plage. Appuyez pour passer de la
sélection automatique de plage à la sélection manuelle de
plage.

Sélectionne une plage supérieure et désactive la sélection
automatique de plage.

Sélectionne une plage inférieure et désactive la sélection
automatique de plage.

7 Définition de la vitesse de lecture

Vous pouvez sélectionner trois vitesses de lecture : S (lent), M (moyenne) et
F (rapide) pour la tension CA et CC, l’intensité CA et CC, et la mesure de
résistance.

Appuyez sur

pour passer en revue les vitesses de lecture

disponibles (S, M, or F).
Une vitesse de lecture moindre donne une meilleure précision et une meilleure

valeur d'atténuation du bruit. Une vitesse de lecture supérieure donne plus
rapidement les valeurs, mais celles-ci sont moins précises.

Dans la fonction dBm, la valeur est de 0,01 dBm pour les vitesses de lecture
lente et moyenne et de 0,1 dBm pour la vitesse de lecture rapide.

Keysight U3402A Schnellstarthandbuch 11

8 Utilisation de l’affichage secondaire

REMARQUE

Appuyez sur puis sur une touche de fonction spécifiée, telle que ,

, , ou pour activer le mode d’affichage secondaire.

L’avertisseur 2ND s’affiche en même temps que l’affichage secondaire.

Appuyez sur pour désactiver l’affichage secondaire.

Le temps de réponse des touches du multimètre est supérieur (0,6 s à 1 s) en
mode double affichage. Vous devez parfois appuyer sur la touche sélectionnée
jusqu’à ce que le multimètre réponde.

9 Opération mathématique

Le U3402A propose cinq opérations mathématiques — dBm, Rel (relative),
MinMax, Comp (comparaison) et Hold.

Appuyez pour sélectionner la mesure de dBm.

+

Appuyez pour sélectionner l'opération mathématique

+

Comp.

Appuyez pour activer l'opération mathématique Hold.

Appuyez pour activer l'opération mathématique MinMax.

Appuyez pour sélectionner l'opération mathématique Rel.

12 Keysight U3402A Schnellstarthandbuch

Le tableau suivant présente un récapitulatif des opérations mathématiques
pouvant être utilisées avec chaque fonction de mesure.

Fonction de mesure

V CC

I CC -

Résistance -

V CA

I CA -

Fréquence -

Diode/Continuité -

Pour connaître la procédure de fonctionnement détaillée de chaque opération
mathématique, consultez le document Keysight U3402A User’s and Service
Guide.

10 Pour de plus amples informations

Le document Keysight U3402A User’s and Service Guide contient des
informations plus détaillées sur le panneau avant, les fonctions de mesure, les
opérations mathématiques et le menu de configuration (ce dernier vous
permet de personnalisaer les paramètres de l'instrument). Il comprend
également les spécifications du produit, les instructions de montage en baie et
les pièces remplaçables.

Opération mathématique autorisée

dBm Rel Min Max Comp Hold

✔✔✔✔✔✔

✔✔✔✔✔

✔✔✔✔✔

✔✔✔✔✔✔

✔✔✔✔✔

✔✔✔✔✔

✔✔✔✔✔

Keysight U3402A Schnellstarthandbuch 13

CETTE PAGE EST BLANCHE INTENTIONNELLEMENT.

14 Keysight U3402A Schnellstarthandbuch

Keysight U3402A 5 1/2 Digit
Sekundäranzeige-Multimeter

Schnellstart­handbuch

Hinweise

VORSICHT

WARNUNG

Copyright

© Keysight Technologies 2009—2017
Kein Teil dieses Handbuchs darf in

irgendwelcher Form oder mit
irgendwelchen Mitteln (einschließlich
Speicherung und Abruf auf
elektronischem Wege sowie
Übersetzung in eine fremde Sprache)
ohne vorherige Zustimmung und
schriftliche Einwilligung von Keysight
Technologies gemäß der
Urheberrechtsgesetzgebung in den
USA und international reproduziert
werden.

Handbuchteilenummer

U3402-90019

Ausgabe

3. Auflage, 1. Juni 2017

Gedruckt in:

Gedruckt in Malaysia

Veröffentlicht von:

Keysight Technologies
Bayan Lepas Free Industrial Zone,
11900 Penang, Malaysia

Technologielizenzen

Die in diesem Dokument beschriebene
Hardware und/oder Software wird
unter einer Lizenz geliefert und darf nur
entsprechend den Lizenzbedingungen
genutzt oder kopiert werden.

Konformitätserklärung

Die Konformitätserklärungen für dieses
Produkt und andere Keysight Produkte
können im Internet heruntergeladen
werden. Gehen Sie zu http://

www.keysight.com/go/conformity.

Dann können Sie mithilfe der
Produktnummer die aktuelle
Konformitätserklärung suchen.

U.S. Government Rights
(eingeschränkte Rechte der
US-Regierung)

Die Software ist „kommerzielle
Computersoftware“ gemäß Definition in
der Federal Acquisition Regulation
(„FAR“) 2.101. Gemäß FAR 12.212 und

27.405-3 sowie Department of Defense
FAR Supplement („DFARS“) 227.7202
erwirbt die US-Regierung kommerzielle
Computersoftware unter denselben
Bedingungen, unter denen die Software
üblicherweise öffentlich verkauft wird.
Demzufolge stellt Keysight die Software
US-Regierungskunden mit einer
standardmäßigen kommerziellen Lizenz
zur Verfügung, die in der
Endbenutzerlizenzvereinbarung (EULA)
beschrieben ist, deren Kopie Sie unter

http://www.keysight.com/find/sweula

finden. Die in der EULA beschriebene
Lizenz stellt die exklusive Berechtigung
dar, der zufolge die US-Regierung die
Software nutzen, ändern, verteilen oder
offen legen darf. Die EULA und die darin
beschriebene Lizenz verlangen bzw.
erlauben unter anderem nicht, dass
Keysight: (1) technische Informationen
zu kommerzieller Computersoftware
bzw. Dokumentation zu kommerzieller
Computersoftware bereitstellt, die
üblicherweise nicht öffentlich
bereitgestellt werden; oder (2) Rechte
an die Regierung abtritt oder der
Regierung anderweitig einräumt, die
diese üblicherweise öffentlich
bereitgestellten Rechte zum Nutzen,
Ändern, Reproduzieren, Freigeben,
Ausführen, Anzeigen oder Offenlegen
von kommerzieller Computersoftware
bzw. Dokumentation zu kommerzieller
Computersoftware übertreffen. Es
gelten keine Anforderungen der
Regierung, die über die in der EULA
ausgeführten Anforderungen
hinausgehen, ausgenommen in dem
Umfang, in dem solche Bedingungen,
Rechte oder Lizenzen explizit von allen
Anbietern kommerzieller
Computersoftware gemäß FAR und
DFARS verlangt werden und
ausdrücklich schriftlich an anderer
Stelle in der EULA ausgeführt sind.
Keysight ist nicht zu Aktualisierung,
Überarbeitung oder sonstiger Änderung
der Software verpflichtet. Hinsichtlich
beliebiger technischer Daten laut
Definition in FAR 2.101, gemäß FAR

12.211 und 27.404.2 und DFARS

227.7102, erwirbt die US-Regierung
keine weitergehenden Rechte als die
begrenzten Rechte laut Definition in
FAR 27.401 oder DFAR 227.7103-5 (c),
wie für beliebige technische Daten
geltend.

Garantie

DAS IN DIESEM DOKUMENT
ENTHALTENE MATERIAL WIRD IM
VORLIEGENDEN ZUSTAND ZUR
VERFÜGUNG GESTELLT UND KANN IN
ZUKÜNFTIGEN AUSGABEN OHNE
VORHERIGE ANKÜNDIGUNG GEÄNDERT
WERDEN. DARÜBER HINAUS
ÜBERNIMMT KEYSIGHT IM GESETZLICH
MAXIMAL ZULÄSSIGEN RAHMEN KEINE
GARANTIEN, WEDER AUSDRÜCKLICH
NOCH STILLSCHWEIGEND, BEZÜGLICH
DIESES HANDBUCHS UND BELIEBIGER
HIERIN ENTHALTENER
INFORMATIONEN, INKLUSIVE ABER
NICHT BESCHRÄNKT AUF
STILLSCHWEIGENDE GARANTIEN
HINSICHTLICH MARKTGÄNGIGKEIT UND
EIGNUNG FÜR EINEN BESTIMMTEN
ZWECK. KEYSIGHT ÜBERNIMMT KEINE
HAFTUNG FÜR FEHLER, DIE IN DIESEM
DOKUMENT ENTHALTEN SIND, UND
FÜR ZUFÄLLIGE SCHÄDEN ODER
FOLGESCHÄDEN IM ZUSAMMENHANG
MIT DER LIEFERUNG,
INGEBRAUCHNAHME ODER
BENUTZUNG DIESER DOKUMENTATION.
FALLS ZWISCHEN KEYSIGHT UND DEM
BENUTZER EINE SEPARATE
SCHRIFTLICHE VEREINBARUNG MIT
GARANTIEBEDINGUNGEN BEZÜGLICH
DES IN DIESEM DOKUMENT
ENTHALTENEN MATERIALS BESTEHT,
GELTEN DIE GARANTIEBEDINGUNGEN
IN DER SEPARATEN VEREINBARUNG.

Sicherheitsinformationen

Ein Hinweis mit der Überschrift
VORSICHT weist auf eine Gefahr hin. Er
macht auf einen Betriebsablauf oder ein
Verfahren aufmerksam, der bzw. das bei
unsachgemäßer Durchführung zur
Beschädigung des Produkts oder zum
Verlust wichtiger Daten führen kann.
Setzen Sie den Vorgang nach dem
Hinweis VORSICHT nicht fort, wenn Sie
die darin aufgeführten Hinweise nicht
vollständig verstanden haben und
einhalten können.

Eine WARNUNG weist auf eine Gefahr
hin. Sie macht auf einen Betriebsablauf
oder ein Verfahren aufmerksam, der
bzw. das bei unsachgemäßer
Durchführung zu Verletzungen oder zum
Tod führen kann. Setzen Sie den
Vorgang nach einem Hinweis mit der
Überschrift WARNUNG nicht fort, wenn
Sie die darin aufgeführten Hinweise
nicht vollständig verstanden haben und
einhalten können.

2 Keysight U3402A Schnellstarthandbuch

Inhalt

Das vordere Bedienfeld auf einen Blick . . . . . . . . . . . . . . . . . . . . . . . .5

Die Anzeige auf einen Blick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Erste Schritte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Keysight U3402A Quick Start Guide 3

DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN.

4 Keysight U3402A Quick Start Guide

Das vordere Bedienfeld auf einen Blick

Automatische
Bereichswahl,
manuelle
Bereichswahl und
Vergleichsoperation

Ein-/
Ausschalter

Primäranzeige

Sekundäranzeige

Eingangsanschlüsse
und Stromsicherung

Um-schalten

Tastenfelder
für math.
Operationen

Tastenfelder für
Messfunktionen

Keysight U3402A Schnellstarthandbuch 5

Die Anzeige auf einen Blick

Abbildung 1-1 VFD-Vollanzeige, wobei alle Segmente beleuchtet sind

Die sehr gut sichtbaren Elemente der Vakuumfluoreszenzanzeige (VFD) werden in
der folgenden Tabelle beschrieben:

Melder Beschreibung

Primäranzeige

S Leserate: Langsam

M Leserate: Mittel

F Leserate: Schnell

PEAK Spitzenmessung. Gilt nicht für U3402A.

HOLD Datenhalten

MIN Math. MinMax-Operation: Auf primärer Anzeige angezeigter minimaler Wert

MAX Math. MinMax-Operation: Auf primärer Anzeige angezeigter maximaler Wert

REL Relativer Wert

dBm Dezibeleinheit relativ zu 1 mW

4 2 W 4-Draht-/2-Drahtwiderstand

Diodentest

Akustischer Widerstands-Durchgangstest

AUTO Automatische Bereichsauswahl

DC Gleichstrom

AC Wechselstrom

DCAC AC+DC

6 Keysight U3402A Schnellstarthandbuch

Melder Beschreibung

Polarität, Ziffern und Dezimalpunkte für Primäranzeige

ºC Temperatur in Celsius. Gilt nicht für U3402A.

ºF Temperatur in Fahrenheit. Gilt nicht für U3402A.

mV Spannungseinheit: mV, V

µmA Stromstärkeeinheit: µA, mA, A

µmnF Kapazitätseinheit: nF, µF, mF. Gilt nicht für U3402A.

MkΩ Widerstandseinheit: Ω, kΩ, MΩ

MkHz Frequenzeinheit: Hz, kHz, MHz

Sekundäranzeige

Polarität, Ziffern und Dezimalpunkte für Sekundäranzeige

µnmF Kapazitätseinheit: nF, µF, mF. Gilt nicht für U3402A.

ºC Temperatur in Celsius. Gilt nicht für U3402A.

ºF Temperatur in Fahrenheit. Gilt nicht für U3402A.

% Arbeitszyklusmessung. Gilt nicht für U3402A.

mV Spannungseinheit: mV, V

µmA Stromstärkeeinheit: µA, mA, A

S Umschaltmodus

MkΩ Widerstandseinheit: Ω, kΩ, MΩ

MkHz Frequenzeinheit: Hz, kHz, MHz

2ND Sekundäranzeige ist aktiviert

AUTO Automatische Bereichsauswahl

DC Gleichstrom

AC Wechselstrom

DCAC AC+DC

COMP Vergleichsoperation

dBm Dezibeleinheit relativ zu 1 mW

Keysight U3402A Schnellstarthandbuch 7

Melder Beschreibung

CAL Kalibrierungsmodus. Gilt nicht für U3402A.

EXT Extern. Gilt nicht für U3402A.

TRIG Triggermodus. Gilt nicht für U3402A.

REMOTE Remoteschnittstellensteuerung. Nur zu Kalibrierungszwecken.

LOCAL Lokalmodus

STO Speichern des Instrumentenstatus. Gilt nicht für U3402A.

RCL Abrufen des gespeicherten Instrumentenstatus Gilt nicht für U3402A.

8 Keysight U3402A Schnellstarthandbuch

Erste Schritte

HINWEIS

In diesem Abschnitt werden die grundlegenden Verfahrensschritte bei der
Verwendung des Multimeters beschrieben.

1 Anschließen des Netzkabels

Leitungsspannungswahlschalter und Sicherung sind werksseitig dem Zielland
gemäß eingestellt.

2 Anpassen des Tragegriffs

Fassen Sie den Griff an den Seiten und ziehen Sie ihn in Richtung der roten
Pfeile.

Bringen Sie den Griff dann in die gewünschte Position.

Keysight U3402A Schnellstarthandbuch 9

3 Anschließen der Testleitungen an die Eingangsanschlüsse

+

AC- oder DC-Spannung, Frequenz oder
Widerstandsmessung und Dioden- oder Durchgangstest.

+

AC- oder
DC-Stromstärke bis
zu 1,2 A RMS

AC- oder
DC-Stromstärke
bis zu 12 A RMS

-

+

-

-

4 Einschalten des Multimeters

Drücken Sie auf , um das Multimeter einzuschalten. Die Anzeige auf der
Vorderseite ist beleuchtet, während das Multimeter seinen
Einschalt-Selbsttest duchführt.

Das Multimeter fährt in der DC-Spannungsfunktion mit aktivierter
automatischer Bereichswahl hoch. Typische Anzeige:

10 Keysight U3402A Schnellstarthandbuch

5 Auswählen einer Funktion

HINWEIS

Drücken Sie auf eine der folgenden Tasten, um eine Messfunktion auszuwählen.

6 Einstellen des Bereichs

Bei den meisten Messfunktionen können Sie die automatische Bereichswahl
nutzen, oder Sie wählen einen festen Bereich mithilfe der manuellen
Bereichswahl. Das Signal AUTO wird angezeigt, wenn die automatische

Bereichswahl aktiviert ist.

Auswahl der automatischen Bereichswahl und Deaktivieren der
manuellen Bereichswahl. Zum Umschalten zwischen manueller
und automatischer Bereichswahl drücken.

Auswahl eines höheren Bereichs und Deaktivieren der
automatischen Bereichswahl.

Auswahl eines niedrigeren Bereichs und Deaktivieren der
automatischen Bereichswahl.

7 Einstellen der Leserate

Drei Leseraten stehen zur Auswahl: S (langsam), M (mittel) und F (schnell) für
AC- und DC-Spannung, AC- und DC-Stromstärke sowie
Widerstandsmessung.

Drücken Sie auf

, um zwischen den verfügbaren Leseraten (S, M

oder F) zu wechseln.
Eine langsamere Leserate ermöglicht genauere Messungen mit höherer

Rauschunterdrückung. Eine schnellere Leserate ermöglicht schnellere, jedoch
ungenauere Messungen.

In der dBm-Funktion beträgt die Anzeigegenauigkeit 0,01 dBm für die langsame
oder mittlere Leserate und 0,1 dBm für die schnelle Leserate.

Keysight U3402A Schnellstarthandbuch 11

8 Verwenden der Sekundäranzeige

HINWEIS

Drücken Sie gefolgt von einer Funktionstaste wie , ,

, oder , um die Sekundäranzeige zu aktivieren.

Das Signal 2ND wird mit der Sekundäranzeige angezeigt.

Drücken Sie , um die Sekundäranzeige zu aktivieren.

Im Sekundäranzeigemodus weist das Multimeter eine längere Tastenreaktionszeit
auf (0,6 s bis 1 s). Drücken Sie die Taste, bis das Multimeter reagiert.

9 Math. Operation

Das U3402A bietet fünf math. Operationen — dBm, Rel (relativ), MinMax,
Comp (Vergleich) und Hold.

dBm-Messung auswählen.

+

Math. Operation Comp auswählen.

+

Math. Operation Hold auswählen.

Math. Operation MinMax auswählen.

Math. Operation Rel auswählen.

12 Keysight U3402A Schnellstarthandbuch

Die folgende Tabelle enthält eine Zusammenfassung der math. Operationen,
die mit den einzelnen Messfunktionen verwendet werden können.

Messfunktion

DCV

DCI -

Widerstand -

ACV

ACI -

Frequenz -

Diode/Durchgang -

Ausführliche Verfahrensbeschreibungen für jede math. Operation finden Sie im
Keysight U3402A Benutzer- und Servicehandbuch.

10 Weitere Informationen

Das Keysight U3402A Benutzer- und Servicehandbuch enthält ausführlichere
Informationen zu vorderem Bedienfeld, Messfunktionen, math. Operationen und
Einrichtungsmenü (ermöglicht die Anpassung der Instrumenteneinstellungen).
Außerdem enthält es auch Informationen zu Produktspezifikationen,
Rack-Montageanleitungen und Ersatzteilen.

Zulässige math. Operation

dBm Rel Min Max Comp Hold

✔✔✔✔✔✔

✔✔✔✔✔

✔✔✔✔✔

✔✔✔✔✔✔

✔✔✔✔✔

✔✔✔✔✔

✔✔✔✔✔

Keysight U3402A Schnellstarthandbuch 13

DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN.

14 Keysight U3402A Schnellstarthandbuch

Keysight U3402A 5 1/2 位數
雙顯示器萬用電表

快速入門指南

聲明

ᘜา

⨸ب

著作權聲明

© Keysight Technologies 2009—2017

本手冊受美國與國際著作權法之規範，
因此未經 Keysight Technologies 事 先

協議及書面同意，不得以任何形式或方
式 ( 包括以電子形式儲存、擷取或翻譯

為外國語言 ) 複製本手冊的任何部分。

手冊零件編號

U3402-90019

版本

第 3 版 , 2017 年 6 月 1 日

印製地點：

馬來西亞印製

發佈者：

Keysight Technologies
Bayan Lepas Free Industrial Zone,
11900 Penang, Malaysia

技術授權

此文件中所述的硬體及 / 或軟體係依授
權提供，且僅可以依據此類授權之條款

予以使用或複製。

符合標準聲明

本產品和其他 Keysight 產品的符合標準
聲明可從 Web 進行下載。前往 http://

www.keysight.com/go/conformity。然

後，可以按產品編號搜尋，找到最新的
符合標準聲明。

美國政府權利

本軟體係聯邦收購法規 (「FAR」) 2.101
所界定之 「商業電腦軟體」。根據 FAR

12.212 和 27.405-3 以及國防部補充條
款 (「DFARS」) 227.7202，美國政府依
據向公眾提供商業電腦軟體的一般條款

獲得本軟體。同樣，Keysight 根據其標
準商業授權向美國政府客戶提供本軟

體，該授權包含在其使用者授權合約
(EULA) 中，可於下列位置找到該授權合
約的副本：http://www.keysight.com/

find/sweula。EULA 中所述的授權表示

美國政府在使用、修改、散佈或揭露本
軟體方面的專屬授權。除了其他事項以
外，EULA 及其所述的授權不要求或不

允許 Keysight：(1) 提供通常不會向公眾
提供的與商業電腦軟體或商業電腦軟體

文件相關的技術資訊；或者 (2) 讓與或
以其他方式提供的政府權利超過通常向

公眾提供的有關使用、修改、重現、發
佈、執行、顯示或揭露商業電腦軟體或
商業電腦軟體文件方面的權利。EULA

中未涉及的其他政府要求不適用，除非
根據 FAR 和 DFARS 的規定明確要求所

有商業電腦軟體供應商提供這些條款、
權利或授權，並且 EULA 中的其他地方

有專門的書面說明。Keysight 不承擔更
新、修訂或修改本軟體的責任。關於 FAR

2.101 所界定之任何技術資料，根據
FAR 12.211 和 27.404.2 以及 DFARS

227.7102，在適用於任何技術資料的情

況下，美國政府使用者所獲取的權利，
不得超過依據 FAR 27.401 或 DFAR

227.7103-5 (c) 所界定之「有限權利」。

保固

本文件所含內容係以 「原狀」提供，未
來版本 若有 變更，恕 不另 行通 知。此外，
在相關法律所允許之最大範圍內，
KEYSIGHT 不承擔任何瑕疵責任擔保與

條件，不論其為明示或暗示者，其中包
括 ( 但不限於 ) 適售性、適合某特定用途

以及不侵害他人權益之暗示擔保責任。
對於因提供、使用或運用本文件或其中
所含的任何內容，以及所衍生之任何損
害或所失利益或錯誤，KEYSIGHT 皆不負

擔責任。若 KEYSIGHT 與使用者就本文
件所含材料保固條款簽訂其他書面協

議，其中出現與上述條款相牴觸之部分，
以個別合約條款為準。

安全資訊

「注意」通知代表危險狀況。它提醒您

注意，如果沒有正確執行或遵守操作程
序、作法或相關說明，可能會導致產品
毀損或重要資料遺失。除非已經完全瞭
解和滿足所指定的條件，否則請不要在
出現 「注意」通知的狀態下繼續進行。

「警告」通知代表發生危險狀況。它提

醒您注意，如果沒有正確執行或遵守操
作程序、作法或相關說明，可能會導致
人員受傷或死亡。 除非已經完全了解和

滿足所指定的狀況，否則請不要在出現

「警告」通知的狀態下繼續進行。

2 Keysight U3402A 快速入門指南

目錄

前端面板一瞥 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

顯示器一瞥 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

入門 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Keysight U3402A 快速入門指南 3

本頁預留空白。

4 Keysight U3402A 快速入門指南

前端面板一瞥

主要顯示器

次要顯示器

輸入端子與電流
保險絲

電源開關

轉換

數學運算鍵台

自動設定範圍、
手動設定範圍
與比較運算

量測功能鍵台

Keysight U3402A 快速入門指南 5

顯示器一瞥

圖 1-1 照明所有區段的 VFD 全顯示器

下表說明高度可見的真空螢光顯示器 (vacuum fluorescent display, VFD) 信號器：

信號器 說明

主要顯示器

S

M

F

PEAK

HOLD

MIN

MAX

REL

dBm

4 2 W

AUTO

DC

AC

讀取速率：慢

讀取速率：中

讀取速率：快

峰值量測。不適用於 U3402A。

資料保持

數學運算最小最大值：主要顯示器上顯示的最小值

數學運算最小最大值：主要顯示器上顯示的最大值

相對值

相對於 1 mW 的分貝單位

四線式 / 兩線式電阻

二極體測試

電阻的蜂鳴聲導通測試

自動設定範圍

直流電

交流電

DCAC AC+DC

6 Keysight U3402A 快速入門指南

信號器 說明

主要顯示器的極性、數字和小數點

ºC

ºF

攝氏溫度單位。不適用於 U3402A。

華氏溫度單位。不適用於 U3402A。

信號器 說明

mV

µmA

µmnF

MkΩ

MkHz

電壓單位：mV、V

電流單位：µA、mA、A

電容量單位：nF、µF、mF。不適用於 U3402A。

電阻單位：Ω、kΩ、MΩ

頻率單位：Hz、kHz、MHz

次要顯示器

次要顯示器的極性、數字和小數點

µnmF

ºC

ºF

%

電容量單位：nF、µF、mF。不適用於 U3402A。

攝氏溫度單位。不適用於 U3402A。

華氏溫度單位。不適用於 U3402A。

工作週期量測。不適用於 U3402A。

mV

µmA

S

MkΩ

MkHz

2ND

AUTO

DC

AC

電壓單位：mV、V

電流單位：µA、mA、A

切換模式

電阻單位：Ω、kΩ、MΩ

頻率單位：Hz、kHz、MHz

啟用次要顯示器

自動設定範圍

直流電

交流電

DCAC AC+DC

Keysight U3402A 快速入門指南 7

信號器 說明

COMP

dBm

CAL

EXT

TRIG

REMOTE

LOCAL

STO

RCL

比較運算

相對於 1 mW 的分貝單位

校正模式。不適用於 U3402A。

外接式。不適用於 U3402A。

觸發模式。不適用於 U3402A。

遠端介面控制。僅供校正使用。

本地模式

儲存儀器狀態。不適用於 U3402A。

恢復儲存的儀器狀態。不適用於 U3402A。

8 Keysight U3402A 快速入門指南

入門

え⥘

本節說明如何操作萬用電表的基本逐步過程。

1 連接電源線

線路電壓開關與保險絲的出廠值根據目的地國家 / 地區設定。

2 調節手提握柄

抓住握柄的兩側並向外拉，如下方的紅色箭頭所示。

然後，將握柄調節到所需位置。

Keysight U3402A 快速入門指南 9

3 將測試引線連接至輸入端子

+

-

AC 或 DC 電壓、頻率或電阻量測，以及二極體或導通測試。

+

-

AC 或 DC 電流，
最大 1.2 A RMS

AC 或 DC 電流，
最大 12 A RMS

-

+

4 開啟萬用電表

按 開啟萬用電表。 當萬用電表執行開機自我測試時，前端面板顯示器會
照明。

萬用電表以 DC 電壓開啟，同時啟用自動設定範圍功能。

10 Keysight U3402A 快速入門指南

5 選取功能

え⥘

按下列其中一個鍵以選取量測功能。

6 設定範圍

對於大多數的量測功能，您可以使用自動設定範圍功能以允許萬用電表自動選
取範圍，或者使用手動設定範圍選取固定範圍。選取自動設定範圍功能時，顯
示 AUTO 信號器。

選取自動設定範圍，並停用手動設定範圍。按下以在手動設定
範圍與自動設定範圍之間切換。

選取較高的範圍，並停用自動設定範圍。

選取較低的範圍，並停用自動設定範圍。

7 設定讀取速率

針對 AC 與 DC 電壓、AC 與 DC 電流及電阻量測，您可以選取三種讀取速率：
S ( 慢 ), M ( 中 ) 與 F ( 快 )。

按下 以循環切換可用的讀取速率 ( S、M 或 F)。

讀取速率較慢，則讀數準確性較高，且可抑制雜訊。

讀取速率較快，則讀數

顯示速度較快，但準確性較低。

在 dBm 功能中，對於慢或中的讀取速率，顯示器 記數為 0.01 dBm；對于快讀取
速率，該記數為 0.1 dBm。

Keysight U3402A 快速入門指南 11

8 使用次要顯示器

え⥘

依次按下 與指定的功能鍵，例如 、 、 、 或

可啟用次要顯示器模式。

2ND 信號器隨同次要顯示器顯示。

按下 可停用次要顯示器。

萬用電表的鍵回應時間會增加 (0.6 秒至 1 秒 )。您可能需要按下所選鍵直至萬用
電表回應。

9 數學運算

U3402A 包含五種數學運算 — dBm、Rel (相對)、MinMax、Comp (比較) 與 Hold。

按下以選取 dBm 量測。

+

+

按下以選取 Comp 數學運算。

按下以啟用 Hold 數學運算。

按下以啟用 MinMax 數學運算。

按下以選取 Rel 數學運算。

12 Keysight U3402A 快速入門指南

下表概述了可以與每個量測功能配合使用的數學運算。

量測功能

DCV

DCI -

電阻

ACV

ACI -

頻率

二極體 / 導通

如需每個數學運算的詳細運算過程，請參閱 《Keysight U3402A 使用者及維修
指南》。

10 有關詳細資訊

《Keysight U3402A 使用者及維修指南》包含有關前端面板、量測功能、數學

運算與設定功能表 ( 允許您自訂儀器設定 ) 的詳細資訊。

允許的數學運算

dBm Rel Min Max Comp Hold

✔✔✔✔✔✔

✔✔✔✔✔

-

✔✔✔✔✔

✔✔✔✔✔✔

✔✔✔✔✔

-

-

✔✔✔✔✔

✔✔✔✔✔

Keysight U3402A 快速入門指南 13

本頁預留空白。

14 Keysight U3402A 快速入門指南

Keysight U3402A 5 1/2 桁
デュアル・ディスプレイ・

マルチメータ

クイック・ス
タート・ガイド

ご注意

ὀព

㆙࿌

著作権に関するご注意

© Keysight Technologies 2009—2017

米国および国際著作権法の規定に基づ
き、Keysight Technologies による事前

の同意と書面による許可なしに、本書
の内容をいかなる手段でも（電子的記
憶および読み出し、他言語への翻訳を
含む）複製することはできません。

マニュアルパーツ番号

U3402-90019

版

第 3 版、2017 年 6 月 1 日

印刷：

Printed in Malaysia

出版者：

Keysight Technologies
Bayan Lepas Free Industrial Zone,
11900 Penang, Malaysia

テクノロジーライセンス

本書に記載されたハードウエア及び
ソフトウエア製品は、ライセンス契
約条件に基づき提供されるものであ
り、そのライセンス契約条件の範囲
でのみ使用し、または複製すること
ができます。

適合宣言書

本製品およびその他の Keysight 製品
の適合宣言書はウェブサイトからダ

ウンロードできます。

http://www.keysight.co.jp/go/
conformity にアクセスして、製品番

号で検索して、最新の適合宣誓書を
ご確認ください。

米国政府の権利

本ソフトウェアは、連邦調達規則
("FAR")2.101 に定められている「商用

コンピューターソフトウェア」です。
FAR 12.212 および 27.405-3、国防総

省 FAR 補足 ("DFARS")227.7202 に従
い、米国政府の商用コンピューターソ

フトウェアの入手条件は、本ソフト
ウェアを一般エンドユーザーに提供す
る際に通例適用される条件と同じで
す。したがって、Keysight は自社の標

準商用ライセンスに従って、本ソフト
ウェアを米国政府のユーザーに提供し
ます。標準商用ライセンスは、以下の
ウェブサイトで提供されている、使用
許諾契約書 (EULA) に具体的に示され

ています。http://www.keysight.co.jp/

find/sweula。EULA に定められている

ライセンスは、米国政府の排他的権限
を表し、米国政府はそれに従って本ソ
フトウェアを使用、変更、配布または
開示することができます。EULA およ

びそこに定められているライセンス
は、なかんずく、以下のことを
Keysight に要求または許可するもので

はありません。(1) 一般エンドユー
ザーに通例提供されていない商用コン

ピューターソフトウェアまたは商用コ
ンピューターソフトウェアのドキュメ
ントに関連する技術情報を提供する、
または (2) 一般エンドユーザーに通例

付与されている商用コンピューターソ
フトウェアまたは商用コンピューター
ソフトウェアのドキュメントを使用、
変更、複製、公開、実行、表示、また
は開示する権利の範囲を超えて、政府
に権利を譲渡、または別の方法で提供
する。政府が課す要件は、EULA に定

められている要件に限られます。ただ
し、それらの条件、権利、またはライ
センスが、FAR および DFARS に従っ

て、すべての商用コンピューターソフ
トウェアのメーカーから明示的に求め
られている場合、あるいは EULA の他

の箇所に特に明記されている場合を除
きます。Keysight は、本ソフトウェア

をアップデート、修正、あるいはその
他の形で変更する義務を負わないもの
とします。FAR 12.211/27.404.2 およ

び DFARS 227.7102 に従って、FAR

2.101 によって定義されている技術
データに関しては、米国政府に付与さ

れる権利は、あらゆる技術データに関
して、FAR 27.401 または DFAR

227.7103-5 (c) に定義されている制限
付き権利の範囲に限定されます。

保証

本書の内容は「現状のまま」で提供さ
れており、改訂版では断りなく変更さ
れる場合があります。また、キーサイ
トは、法律の許す限りにおいて、本書
およびここに記載されているすべての
情報に関して、特定用途への適合性や
市場商品力の黙示的保証に限らず、一
切の明示的保証も黙示的保証もいたし
ません。キーサイトは本書または本書
に記載された情報の適用、実行、使用
に関連して生じるエラー、間接的およ
び付随的損害について責任を負いませ
ん。キーサイトとユーザーが別途に締
結した書面による契約の中で本書の情
報に適用される保証条件が、これらの
条件と矛盾する場合は、別途契約の保
証条件が優先されるものとします。

安全情報

注意の表示は、危険を表します。ここ
に示す操作手順や規則などを正しく実
行または遵守しないと、製品の損傷ま
たは重要なデータの損失を招くおそれ
があります。指定された条件を完全に
理解し、それが満たされていることを
確認するまで、注意の指示より先に進
まないでください。

警告の表示は、危険を表します。ここ
に示す操作手順や規則などを正しく実
行または遵守しないと、怪我または死
亡のおそれがあります。指定された条
件を完全に理解し、それが満たされて
いることを確認するまで、警告の指示
より先に進まないでください。

2 Keysight U3402A クイック・スタート・ガイド

目次

フロント・パネルの概要 . . . . . . . . . . . . . . . . .5

ディスプレイの概要 . . . . . . . . . . . . . . . . . . .6

使用前の準備 . . . . . . . . . . . . . . . . . . . . . .9

Keysight U3402A クイック・スタート・ガイド 3

これは空白のページです。

4 Keysight U3402A クイック・スタート・ガイド

フロント・パネルの概要

プライマリ・ディスプレイ

セカンダリ・ディスプレイ

入力端子と
電流ヒューズ

パワー・
オン／オフ・
スイッチ

シフト

演算機能
キーパッド

オートレンジ、
手動レンジ、
コンパレータ操作

測定機能
キーパッド

Keysight U3402A クイック・スタート・ガイド 5

ディスプレイの概要

図 1-1 すべてのセグメントが点灯した状態の VFD フル表示

真空蛍光ディスプレイ（VFD）の非常に見やすいインジケータについては、以
下の表で説明します。

インジケータ 概要

プライマリ・ディスプレイ

S

M

F

PEAK

HOLD

MIN

MAX

REL

dBm

4 2 W

AUTO

DC

AC

測定速度：低速

測定速度：中速

測定速度：高速

ピーク測定。U3402A には適用されません

データ・ホールド

MinMax 演算機能：プライマリ・ディスプレイに表示される最小値

MinMax 演算機能：プライマリ・ディスプレイに表示される最大値

相対値

1 mW を基準にしたデシベル単位

4 端子 /2 端子抵抗

ダイオード・テスト

抵抗の可聴導通テスト

オートレンジ

直流

交流

6 Keysight U3402A クイック・スタート・ガイド

インジケータ 概要

DCAC AC+DC

プライマリ・ディスプレイの極性、桁、小数点

ºC

ºF

mV

μmA

μmnF

MkΩ

MkHz

セカンダリ・ディスプレイ

μnmF

ºC

ºF

%

mV

摂氏温度単位。U3402A には適用されません

華氏温度単位。U3402A には適用されません

電圧単位：mV、V

電流単位：μA、mA、A

キャパシタンス単位：nF、μF、mF。U3402A には適用されません

抵抗単位：Ω、kΩ、MΩ

周波数単位：Hz、kHz、MHz

セカンダリ・ディスプレイの極性、桁、小数点

キャパシタンス単位：nF、μF、mF。U3402A には適用されません

摂氏温度単位 U3402A には適用されません

華氏温度単位 U3402A には適用されません

デューティ・サイクル測定。U3402A には適用されません

電圧単位：mV、V

μmA

S

MkΩ

MkHz

2ND

AUTO

DC

AC

DCAC AC+DC

Keysight U3402A クイック・スタート・ガイド 7

電流単位：μA、mA、A

シフト・モード

抵抗単位：Ω、kΩ、MΩ

周波数単位：Hz、kHz、MHz

セカンダリ・ディスプレイがオン

オートレンジ

直流

交流

インジケータ 概要

COMP

dBm

CAL

EXT

TRIG

REMOTE

LOCAL

STO

RCL

比較操作

1 mW を基準にしたデシベル単位

校正モード。U3402A には適用されません

外部。U3402A には適用されません

トリガ・モード。U3402A には適用されません

リモート・インタフェース制御。校正専用。

ローカル・モード

機器ステートを保存。U3402A には適用されません

保存されている機器ステートをリコール。U3402A には適用されません

8 Keysight U3402A クイック・スタート・ガイド

使用前の準備

ὀグ

ここでは、マルチメータの操作方法の基本手順について詳細に説明します。

1 電源コードを接続します

電源電圧スイッチとヒューズは、出荷先の国に合わせて工場で設定されてい
ます。

2 持ち運び用ハンドルを調整します

ハンドルの側面をつかんで、外側（下の赤い矢印で示す方向）にひっぱり
ます。

次に、ハンドルを必要な位置まで動かします。

Keysight U3402A クイック・スタート・ガイド 9

3 テスト・リードを入力端子に接続します

+

–

AC または DC 電圧、周波数、抵抗測定およびダ

イオード／導通テスト

+

–

最大 1.2 A RMS の
AC または DC 電流

最大 12 A RMS の
AC または DC 電流

–

+

4 マルチメータをオンにします

を押してマルチメータをオンにします。マルチメータがパワー・オ

ン・セルフテストを実行しているあいだ、フロント・パネル・ディスプレ
イが明るくなります。

マルチメータの電源投入直後は、DC 電圧機能に設定され、オートレンジが
オンの状態になっています。 代表的なディスプレイを示します。

10 Keysight U3402A クイック・スタート・ガイド

5 機能を選択します

ὀグ

次のキーのいずれかを押して、測定機能を選択します。

6 レンジを設定します

ほとんどの測定機能では、オートレンジ機能を使用すると、マルチメータ
がレンジを自動的に選択します。手動レンジを使用すると、固定レンジを
選択できます。 オートレンジ機能を選択している場合は、AUTO インジケー

タが点灯します。

オートレンジを選択し、手動レンジをオフにします。 押す
と、手動レンジとオートレンジが切り替わります。

より高いレンジを選択し、オートレンジをオフにします。

より低いレンジを選択し、オートレンジをオフにします。

7 測定速度を設定します

3 つの測定速度、S（低速）、M（中速）、F（高速）（AC/DC 電圧、AC/DC
電流、抵抗測定の場合）を選択できます。

を押して、使用可能な測定速度（S、M、F）を切り替えます。

測定速度が低速の場合は、ノイズが除去された高確度の読み値が得られま
す。 測定速度が高速の場合は、結果はより速く得られますが、読み値の確

度が低下します。

dBm 機能のディスプレイ・カウントは、低速または中速測定では 0.01 dBm、
高速測定では 0.1 dBm です。

Keysight U3402A クイック・スタート・ガイド 11

8 セカンダリ・ディスプレイの使用

ὀグ

を押し、 、 、 、 、 などの指定されたファン

クション・キーを押して、セカンダリ・ディスプレイ・モードをオンにし
ます。

2ND インジケータが、セカンダリ・ディスプレイと一緒に表示されます。

を押して、 セカンダリ・ディスプレイをオフにします。

マルチメータがデュアル・ディスプレイ・モードの場合は、キーの応答時間が
長くなります（0.6 s から 1 s）。マルチメータが応答するまで選択したキーを

押し続ける必要があります。

9 演算機能

U3402A には、dBm、Rel（相対）、MinMax、Comp（比較）、Hold の 5 つの
演算機能があります。

dBm 測定を選択します。

+

+

Comp 演算機能を選択します。

Hold 演算機能をオンにします。

MinMax 演算機能をオンにします。

Rel 演算機能を選択します。

12 Keysight U3402A クイック・スタート・ガイド

以下の表に、各測定機能と一緒に使用できる演算機能のサマリを示します。

測定機能

DCV　

DCI　

抵抗　

ACV　

ACI　

周波数

ダイオード／導通

可能な演算機能

dBm Rel Min Max Comp Hold

✔✔✔✔✔✔

-

-

✔✔✔✔✔

✔✔✔✔✔

✔✔✔✔✔✔

-

-

-

✔✔✔✔✔

✔✔✔✔✔

✔✔✔✔✔

各演算機能の詳細な操作手順については、『Keysight U3402A User’s and
Service Guide』を参照してください。

10 詳細

『Keysight U3402A User's and Service Guide』には、フロント・パネル、測

定機能、演算機能、設定メニュー（測定器の設定をカスタマイズ可能）に
ついての詳細情報が含まれています。製品の仕様、ラック・マウント手順、
交換部品に関する情報もあります。

Keysight U3402A クイック・スタート・ガイド 13

This information is subject to change
without notice. Always refer to the
Keysight website for the latest
revision.

© Keysight Technologies 2009—2017
Edition 2, June 1, 2017

Printed in Malaysia

*U3402-90010*

U3402-90010

www.keysight.com
