Key Automation VIPER LED, VIP7L, VIP7UL, VIP7, VIP10UL Installation And Use Instructions Manual

...

Istruzioni ed avvertenze per l’installazione e l’uso

Instructions and warnings for installation and use Instructions et avertissements pour l’installation et l’usage Instrucciones y advertencias para su instalación y uso Anleitungen und Hinweise zu Installation und Einsatz

Instrukcje i zalecenia dotyczące instalacji i użytkowania

Instruções e advertências para a instalação e utilização

Motoriduttore sezionale per automazione garage

Opener for sectional and up and over garage door Motoréducteur sectionnél pour automation garage

Motorreductor seccional para automatismo garaje

Sektionalantrieb für Garagentorautomation

Moto-redutor seccional para amolação garagem

Przekrojowa przekładnia zwalniająca do automatyki garażowej

VIPER LED

Management

System

ISO 9001:2008

www.tuv.com ID 9105043769

Avvertenze per la sicurezza

2.1

2.2

2.3

2.4

2.5

4.1

4.2

4.3

4.4

4.5

4.6

4.7

4.8

4.9

4.10

4.11

4.12

4.13

4.14

4.15

4.16

4.17

4.18

4.19

4.20

4.21

4.22

5.1

5.2

6.1

Introduzione al prodotto

Descrizione del prodotto Composizione Modelli e caratteristiche tecniche

Speciche tecniche

Elenco cavi necessari

Veriche preliminari

Installazione del prodotto

Assemblaggio della guida in 3 parti Collegamento motore alla guida Fissaggio della guida e del motore sulla porta Apertura manuale Collegamenti elettrici Visualizzazione modalità normale Personalizzazione dell’impianto

Impostazione necorsa in apertura Impostazione necorsa in chiusura

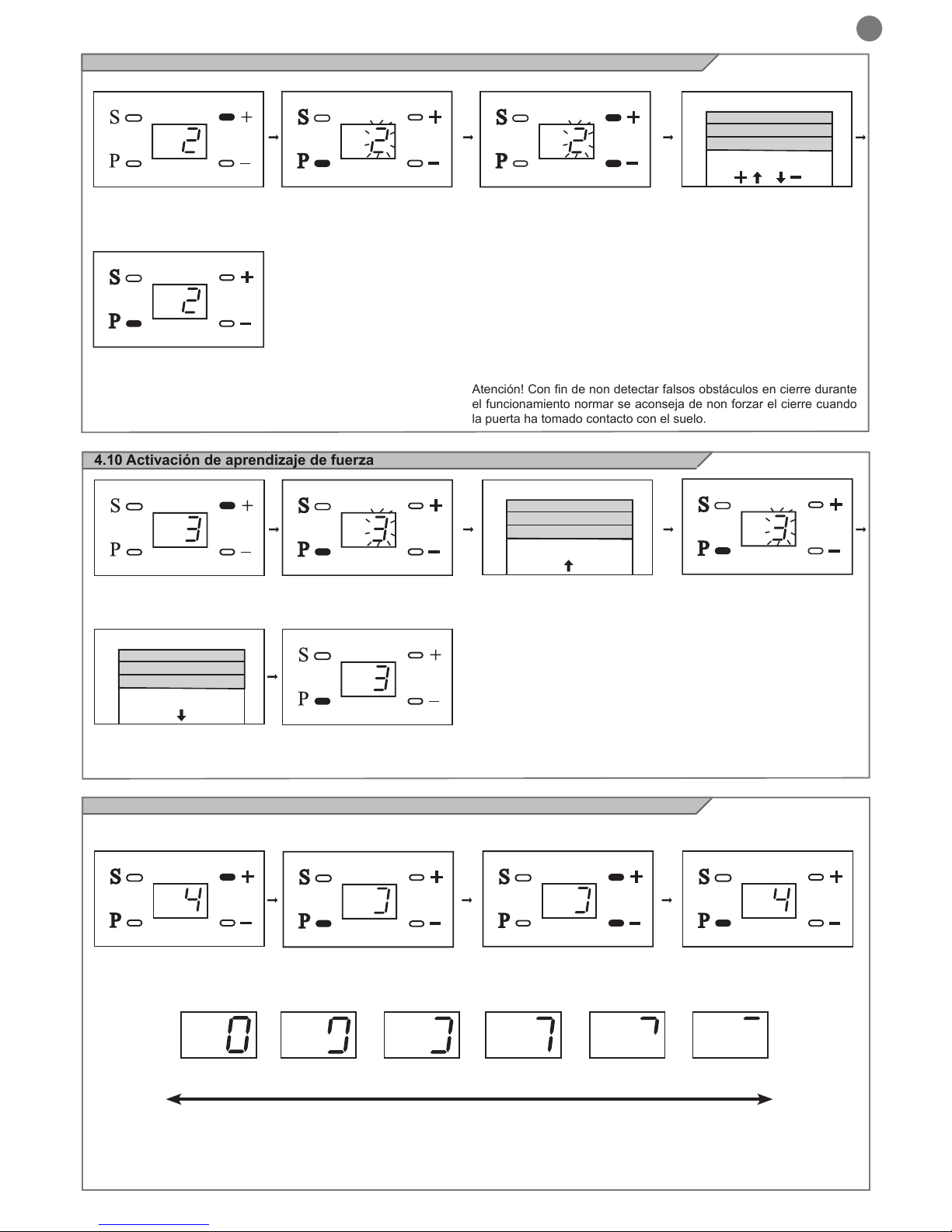

Attivazione apprendimento forza Impostazione livello forza Impostazione modalità ricezione Impostazione funzione fotocellula Impostazione della durata di chiusura automatica Impostazione allarme 2000 cicli di funzionamento Impostazione comando apertura Forzatura ed esclusione della lettura delle fotocellule Impostazione funzione secondo canale radio Selezione della durata della luce di cortesia attivabile con secondo canale radio (solo se parametro B ≠ 3) Fine programmazione Memorizzazione e cancellazione trasmettitori Anomalie di funzionamento

Collaudo e messa in servizio

Collaudo Messa in servizio

Approfondimenti

Collegamento carica batterie

Istruzioni ed avvertenze destinate

all’utilizzatore nale

Dichiarazione CE di conformità

pag. 3

pag. 4 pag. 4 pag. 4 pag. 5 pag. 5 pag. 6

pag. 6

pag. 6 pag. 6 pag. 7 pag. 7 pag. 7 pag. 8 pag. 8 pag. 8 pag. 8 pag. 9 pag. 9

pag. 9 pag. 10 pag. 10 pag. 10 pag. 10

pag. 11 pag. 11

pag. 12 pag. 12

pag. 12 pag. 13 pag. 15

pag. 16 pag. 16 pag. 16

pag. 16 pag. 16

pag. 17

pag. 115

INDICE

ATTENZIONE – ISTRUZIONI ORIGINALI – importanti istruzioni di sicurezza. É importante per la sicurezza delle persone seguire le seguenti istruzioni di sicurezza. Conservare queste istru-

zioni.

Leggere attentamente le istruzioni prima di eseguire l’installazione.

La progettazione e la fabbricazione dei dispositivi che compongono il prodotto e le informazioni contenute nel presente manuale rispettano le normative vigenti sulla sicurezza. Ciò nonostante un’installazione e una programmazione errata possono causare gravi ferite alle persone che eseguono il lavoro e a quelle che useranno l’impianto. Per questo motivo, durante l’installazione, è importante seguire attentamente tutte le istruzioni riportate in questo manuale.

Non procedere con l’installazione se si hanno dubbi di qualunque natura e richiedere eventuali chiarimenti al Servizio Assistenza Key Automation.

Per la legislazione Europea la realizzazione di una porta automatica o un cancello automatico deve rispettare le norme previste dalla Direttiva 2006/42/CE (Direttiva Macchine) e in particolare, le norme EN 12445; EN 12453; EN 12635 e EN 13241-1, che consentono di dichiarare la conformità dell’automazione.

In considerazione di ciò, il collegamento denitivo dell’automatismo

alla rete elettrica, il collaudo dell’impianto, la sua messa in servizio e la manutenzione periodica devono essere eseguiti da personale

qualicato ed esperto, rispettando le istruzioni riportate nel riquadro

“Collaudo e messa in servizio dell’automazione”.

Inoltre, egli dovrà farsi carico di stabilire anche le prove previste in

funzione dei rischi presenti e dovrà vericare il rispetto di quanto

previsto da leggi, normative e regolamenti: in particolare, il rispetto di tutti i requisiti della norma EN 12445 che stabilisce i metodi di

prova per la verica degli automatismi per porte e cancelli.

ATTENZIONE - Prima di iniziare l’installazione, effettuare le seguenti analisi e veriche:

vericare che i singoli dispositivi destinati all’automazione siano

adatti all’impianto da realizzare. Al riguardo, controllare con particolare attenzione i dati riportati nel capitolo “Caratteristiche tecniche”. Non effettuare l’installazione se anche uno solo di questi dispositivi non è adatto all’uso;

vericare se i dispositivi acquistati sono sufcienti a garantire la sicurezza dell’impianto e la sua funzionalità;

eseguire l’analisi dei rischi che deve comprendere anche l’elenco dei requisiti essenziali di sicurezza riportati nell’Allegato I della Direttiva Macchine, indicando le soluzioni adottate. L’analisi dei rischi è uno dei documenti che costituiscono il fascicolo tecnico dell’automazione. Questo dev’essere compilato da un installatore professionista.

Considerando le situazioni di rischio che possono vericarsi durante le fasi di installazione e di uso del prodotto è necessario installare l’automazione osservando le seguenti avvertenze:

non eseguire modiche su nessuna parte dell’automatismo se non

quelle previste nel presente manuale. Operazioni di questo tipo possono solo causare malfunzionamenti. Il costruttore declina ogni responsabilità per danni derivanti da prodotti modicati arbitrariamente; evitare che le parti dei componenti dell’automazione possano venire immerse in acqua o in altre sostanze liquide. Durante l’installazione evitare che i liquidi possano penetrare all’interno dei dispositivi presenti;

se il cavo di alimentazione risulta danneggiato esso deve essere sostituito dal costruttore o dal suo servizio di assistenza tecnica o comunque da una persona con qualica similare in modo da prevenire ogni rischio;

se sostanze liquide penetrano all’interno delle parti dei componenti dell’automazione, scollegare immediatamente l’alimentazione elettrica e rivolgersi al Servizio Assistenza Key Automation. L’utilizzo dell’automazione in tali condizioni può causare situazioni di pericolo;

non mettere i vari componenti dell’automazione vicino a fonti di ca-

lore né esporli a amme libere. Tali azioni possono danneggiarli ed

essere causa di malfunzionamenti, incendio o situazioni di pericolo;

tutte le operazioni che richiedono l’apertura del guscio di protezione dei vari componenti dell’automazione, devono avvenire con la centrale scollegata dall’alimentazione elettrica. Se il dispositivo di sconnessione non è a vista, apporre un cartello con la seguente dicitura: “MANUTENZIONE IN CORSO”;

tutti i dispositivi devono essere collegati ad una linea di alimentazione elettrica dotata di messa a terra di sicurezza;

il prodotto non può essere considerato un efcace sistema di protezione contro l’intrusione. Se desiderate proteggervi efcacemente, è

necessario integrare l’automazione con altri dispositivi;

il prodotto può essere utilizzato esclusivamente dopo che è stata effettuata la “messa in servizio” dell’automazione, come previsto nel paragrafo “Collaudo e messa in servizio dell’automazione”;

prevedere nella rete di alimentazione dell’impianto un dispositivo di disconnessione con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni dettate dalla categoria di sovratensione III;

per la connessione di tubi rigidi e essibili o passacavi utilizzare raccordi conformi al grado di protezione IP55 o superiore;

l’impianto elettrico a monte dell’automazione deve rispondere alle vigenti normative ed essere eseguito a regola d’arte;

si consiglia di utilizzare un pulsante di emergenza da installare nei pressi dell’automazione (collegato all’ingresso STOP della scheda di comando) in modo che sia possibile l’arresto immediato in caso di pericolo;

questo dispositivo non è destinato a essere usato da persone (bambini compresi) le cui capacità siche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno

che esse abbiano potuto beneciare, attraverso l’intermediazione di

una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l’uso del dispositivo;

prima di avviare l’automazione assicurarsi che le persone non siano nelle immediate vicinanze;

prima di procedere a qualsiasi operazione di pulizia e manutenzione dell’automazione eseguire la disconnessione dalla rete elettrica;

particolare attenzione per evitare lo schiacciamento tra la parte gui-

data ed eventuali elementi ssi circostanti;

i bambini devono essere sorvegliati per sincerarsi che non giochino con l’apparecchio.

ATTENZIONE - Il materiale dell’imballaggio di tutti i componenti dell’automazione deve essere smaltito nel pieno rispetto della normativa presente a livello locale.

ATTENZIONE - I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modica in qualsiasi momento e senza obbligo di preavviso da parte di Key Automation S.r.l.

1 - AVVERTENZE PER LA SICUREZZA

2.1 Descrizione del prodotto

Viper Led e’ un motoriduttore elettromeccanico irreversibile adatto ad

automatizzare portoni basculanti no a 13 m2 e sezionali no a 16 m2.

Viper e’ dotato di encoder, centrale di comando e ricevitore a 1 canale integrati.

Il ricevitore ha la possibilità di selezionare decodica radio x o rolling code. La guida e’ pre-assemblata a catena, in pezzo unico o in tre pezzi.

2 - INTRODUZIONE AL PRODOTTO

2.2 Composizione

Il sistema di automazione per porte da garage è contenuto in due scatole composte dalla confezione del sistema di automazione e quella della guida, come illustrato qui sotto.

Confezione sistema di automazione

Caratteristica Nome QTÀ

Sistema di automazione 1

Manuale 1

Braccio curvo per porta 1

Fascetta di montaggio 2

Supporto 1

Staffa a "U" 3

Staffa di sostegno 1

Staffa porta 1

Confezione dispositivi di ssaggio vari

6x15 Vite autolettante a testa esagonale (8x) 6x80 Vite con dado esagonale (1x)

8x25 Perno cerniera (1x) 3x20 Coppiglia (1x) Anello di scostamento laterale (1x)

6x80 Tassello a espansione (6x) 8x20 Vite con dado esagonale (4x)

Confezione guida

Guida pre-assemblata in 3 pezzi o pezzo unico

Guida (1x) Braccio diritto per porta (1x) Catena (1x) Cordicella di emergenza (1x) Carrello (1x)

DATI TECNICI VIP7U/VIP7

(VIP7UL/VIP7L)

VIP10U/VIP10 (VIP10UL/VIP10L)

VIP104 (VIP104L)

Velocità 12 cm/s 12 cm/s 12 cm/s Forza 700 N 1000 N 1000 N Ciclo di lavoro 60 % 60 % 60 % Corsa 2,8 m 2,8 m 3,5 m Alimentazione 230 Vac (120 Vac) 230 Vac (120 Vac) 230 Vac (120 Vac) Assorbimento a 230 Vac (120 Vac) 0,5 A (1 A) 0,7 A (1,4 A) 0,7 A (1,4 A) Assorbimento motore 24 Vdc 4,16 A 6,66 A 6,66 A Potenza assorbita 100 W 160 W 160 W Luce integrata si si si Lampeggiante 15 W MAX 15 W MAX 15 W MAX Luce di cortesia esterna 10 W MAX 10 W MAX 10 W MAX Uscita di alimentazione accessori 250mA (24 Vdc) 250mA (24 Vdc) 250mA (24 Vdc) Fusibile 1 linea alimentazione 2.5AT ritardato 2.5AT ritardato 2.5AT ritardato

N° max trasmettitori memorizzabili

FIX CODE

20 20 20

N° max trasmettitori memorizzabili

ROLLING CODE

20 20 20

Grado di protezione IP 43 IP 43 IP 43 Dimensioni (L-P-H) 200-370-155 mm 200-370-155 mm 200-370-155 mm Peso 13 Kg 13,5 Kg 16 Kg Temperatura di esercizio -20° + 55° °C 20° + 55° °C -20° + 55° °C Dimensione massima portone 10 m

13 m

16 m

Peso massimo portone 90 Kg 130 Kg 130 Kg

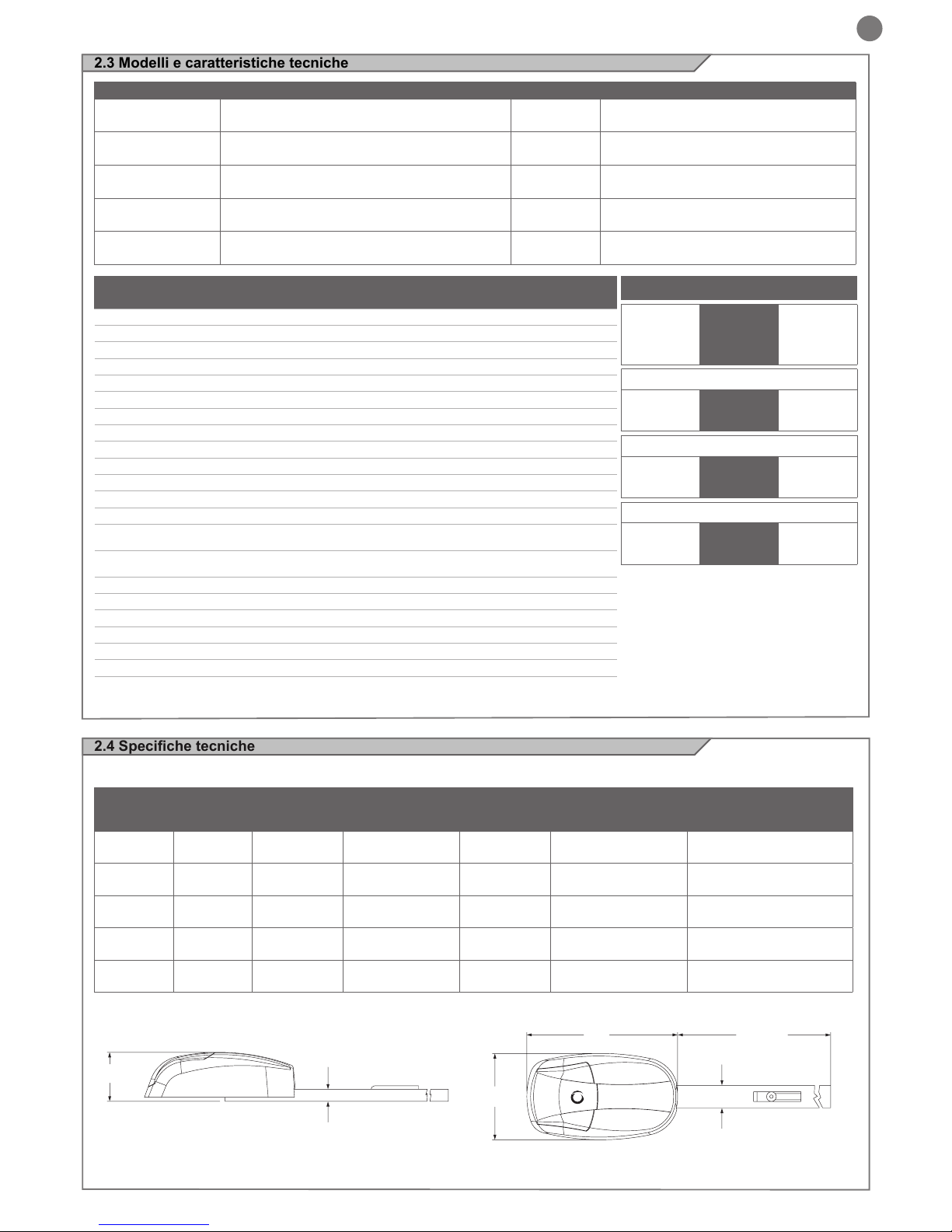

2.3 Modelli e caratteristiche tecniche

LIMITI DI IMPIEGO

Sezionale Basculante

debordante

Basculante

non

debordante

VIP7U/VIP7/(VIP7UL/VIP7L)

H max=2,7m m² max=10m²

H max=3m m² max=9m²

H max=2,5m m² max=9m²

VIP10U/VIP10/(VIP10UL/VIP10L)

H max=2,7m m² max=13m²

H max=3m m² max=14m²

H max=2,5m m² max=14m²

I dati indicati possono variare in base alla scorrevolezza e bilanciatura del portone e dal tipo di guida utilizzato.

155

370

200

3080

2.4 Speciche tecniche

Modello e uso consigliato - Guida e dimensioni disponibili

Modello

Voltaggio

(V)

Supercie del-

la porta (m2)

Lunghezza totale

Corsa della

guida

Altezza massima della

porta in

apertura

Differenza temperatura

ambiente (°C)

VIP7U/

(VIP7UL)

190-240

(110 - 130)

<=10

3320 mm (1x3,3m) 2700 mm <2700 mm

-20+55

VIP7/

(VIP7L)

190-240

(110 - 130)

<=10

3320 mm (3x1,1m) 2700 mm <2700 mm

-20+55

VIP10U/

(VIP10UL)

190-240

(110 - 130)

<=13

3320 mm (1x3,3m) 2700 mm <2700 mm

-20+55

VIP10/

VIP10L)

190-240

(110 - 130)

<=13

3320 mm (3x1,1m) 2700 mm <2700 mm

-20+55

VIP104/

(VIP104L)

190-240

(110 - 130)

<=16

4000 mm (1x4m) 3400 mm <3400 mm

-20+55

VIP104 (VIP104L)

H max=3,4m m² max=16m²

H max=3,4m m² max=14m²

H max=3,2m m² max=14m²

CODICE DESCIZIONE FORZA GUIDA

VIP7U/(VIP7UL)

per porte sezionali no a 10 mq con motore 24 Vdc e

centrale con ricevitore integrato

700N

a catena pre-assemblata 3320 mm in un unico pezzo

VIP7/(VIP7L)

per porte sezionali no a 10 mq con motore 24 Vdc e

centrale con ricevitore integrato

700N

a catena 3320 mm in tre pezzi con innesto rapido

VIP10U/(VIP10UL)

per porte sezionali no a 13 mq con motore 24 Vdc e

centrale con ricevitore integrato

1000N

a catena pre-assemblata 3320 mm in un unico pezzo

VIP10/(VIP10L)

per porte sezionali no a 13 mq con motore 24 Vdc e

centrale con ricevitore integrato

1000N

a catena 3320 mm in tre pezzi con innesto rapido

VIP104/(VIP104L)

per porte sezionali no a 16 mq con motore 24 Vdc e

centrale con ricevitore integrato

1000N

a catena pre-assemblata 4000 mm in un unico pezzo

3 - VERIFICHE PRELIMINARI

Prima di installare il prodotto vericare e controllare i seguenti punti:

- Controllare che il cancello o la porta siano adatti ad essere automatizzati

- Il peso e la dimensione del cancello o della porta devono rientrare nei limiti d’impiego specicati per l’automazione su cui viene installato il prodotto.

- Controllare la presenza e la solidità degli arresti meccanici di sicurezza del cancello o della porta

- Vericare che la zona di ssaggio del prodotto non sia soggetta

ad allagamenti

- Condizioni di elevata acidità o salinità o la vicinanza a fonti di calore potrebbero causare malfunzionamenti del prodotto

- In caso di condizioni climatiche estreme (per esempio in presenza di neve, ghiaccio, elevata escursione termica, temperature elevate) gli attriti potrebbero aumentare e quindi la forza necessaria per

la movimentazione e lo spunto iniziale potrebbe essere superiori a quella necessaria in condizioni normali.

- Controllare che la movimentazione manuale del cancello o della

porta sia uida e priva di zone di maggiore attrito o vi sia rischio di

deragliamento dello stesso

- Controllare che il cancello o la porta siano in equilibrio e rimangano quindi fermi se lasciati in qualsiasi posizione

- Vericare che la linea elettrica a cui sarà collegato il prodotto sia

provvista di opportuna messa a terra di sicurezza e protetta da un dispositivo magnetotermico e differenziale

- Prevedere nella rete di alimentazione dell'impianto un dispositivo di disconnessione con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni dettate dalla categoria di sovratensione III.

- Vericare che tutto il materiale utilizzato per l’installazione sia conforme alle normative vigenti

4 - INSTALLAZIONE DEL PRODOTTO

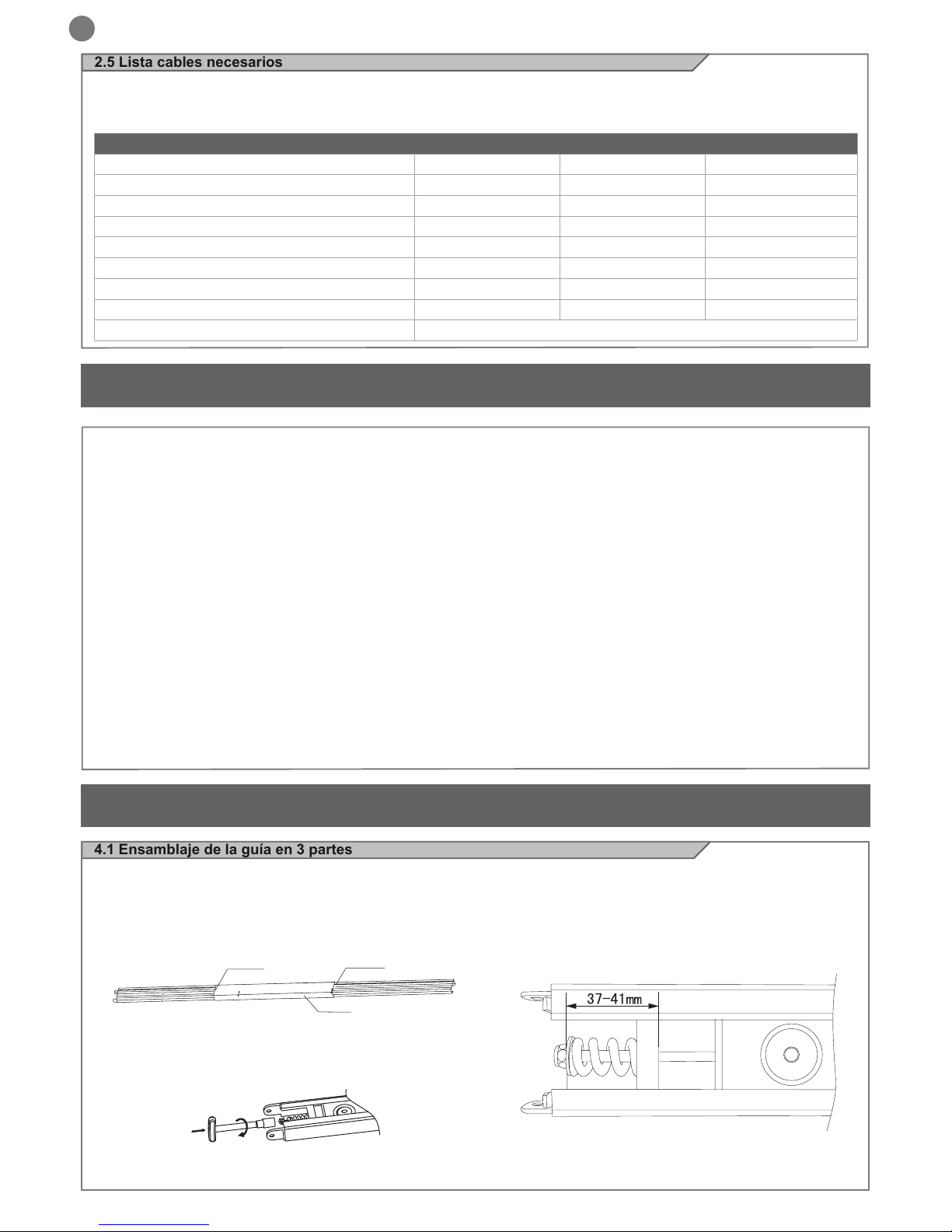

4.1 Assemblaggio della guida in 3 parti

1. Allineare le tre guide

2. Spostare il connettore al centro della guida e tra i limiti di posizione, ripetere per il secondo connettore

3. Stringere il dado con una chiave a tubo Ø 13

4. Regolare come indicato dallo schema il tiraggio della catena. Per avere una corretta regolazione accertarsi che durante la movimentazione del portone la catena non fuoriesca dalla guida (troppo lasca) o nel caso contrario tenda a inarcare la guida (troppo tirata)

Posizione limite

Connettore

Posizione limite

2.5 Elenco cavi necessari

Nell'impianto tipico i cavi necessari per i collegamenti dei vari dispositivi sono indicati nella tabella elenco cavi. I cavi utilizzati devono essere adatti al tipo di installazione; ad esem-

TABELLA ELENCO CAVI

Collegamento da 1 a 10m da 10 a 20m da 20 a 30m

Linea elettrica di alimentazione 3 x 1,5 mm

3 x 1,5 mm

3 x 2,5 mm

Lampeggiante 2 x 0,5mm

2 x 0,5mm

Fotocellule trasmettitore 2 x 0,5mm

2 x 0,5mm

Fotocellule ricevitore 4 x 0,5mm

4 x 0,5mm

Selettore a chiave 3 x 0,5 mm

3 x 0,5 mm

Bordi ssi 2 x 0,5 mm

2 x 0,5 mm

Bordi mobili 2 x 0,5 mm

2 x 0,5 mm

Antenna cavo schermato tipo RG58 Cavo schermato tipo RG58 max 10m

pio si consiglia un cavo tipo H03VV-F per posa in ambienti interni oppure H07RN-F se posato all'esterno.

circa

MIN 0 cm MAX 40 cm

MAX 40 cm

Posizionare guida facendo riferimento alla gura

Muro

Porta

Staffa di supporto

Staffa di tipo a U

Staffa di supporto

6x80 Vite

Guida

Tassello ad espansione

Tassello a espansione

Tassello ad espansione

8x25 Perno cerniera

8x20 Vite

Braccio curvo per porta

6x15 vite autolettante

Staffa porta

Fissaggio

con le staffe date in dotazione

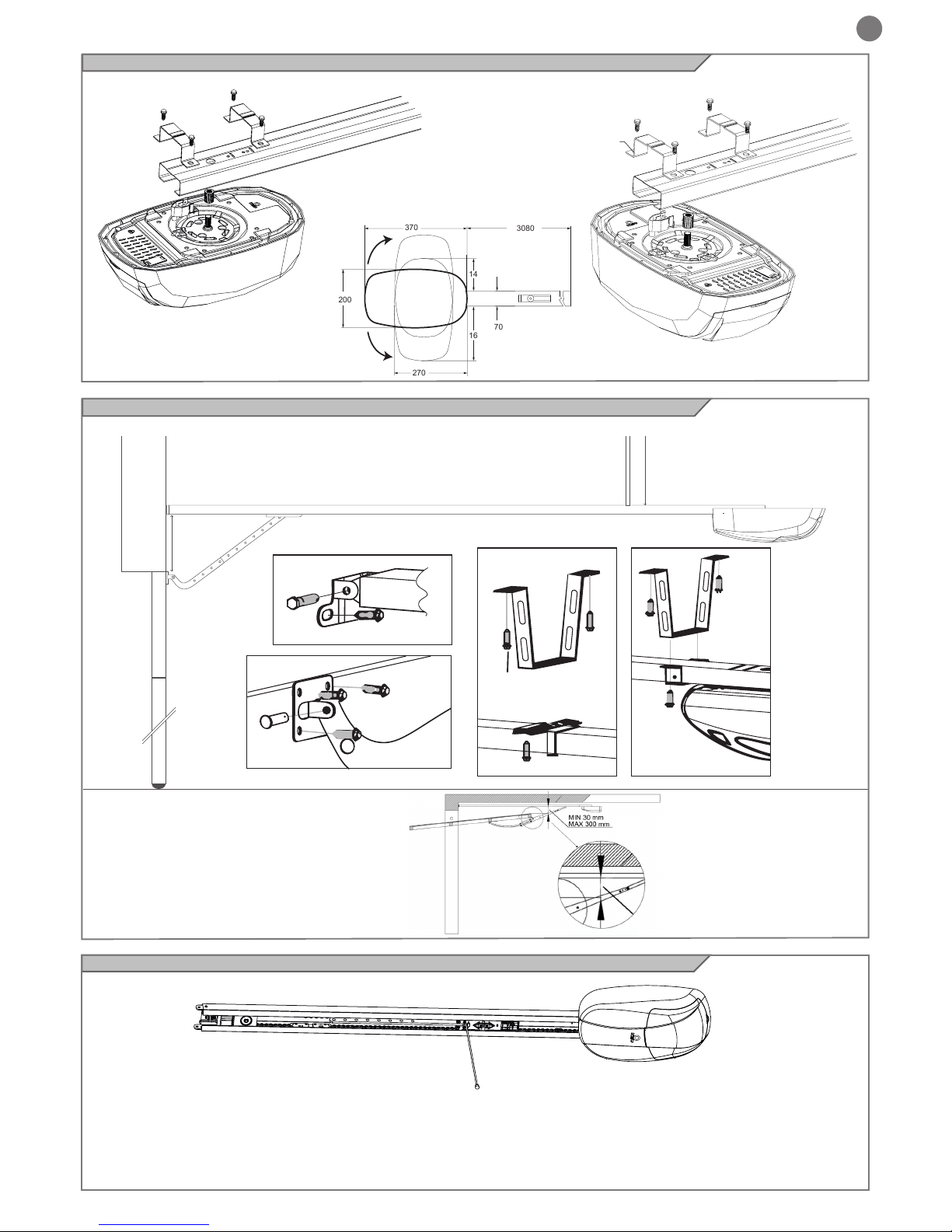

4.2 Collegamento del corpo motore alla guida

6x15 Vite autolettante

Staffa di tipo ad U

Guida

Anello di scostamento laterale

Testa ruotata di 90°

Standard

6x15 Vite autolettante

Staffa di tipo ad U

Guida

Anello di scostamento laterale

4.4 Apertura manuale della porta

Guida

Carrello

Cordino

In caso d’Interruzione di corrente

(1). Se la porta è in posizione chiusa: Tirare il cordino e sbloccare l’innesto frizione per consentire alla porta di essere sollevata con facilità. (2). Se la porta è in posizione aperta: Tirare il cordino una sola volta per consentire alla porta di scendere verso il basso in posizione di chiusura.

N.B. Per installazioni su portoni basculanti è necessario l’accessorio BO-SEZ.

4.3 Fissaggio della guida e del motore sulla porta

370

200

3080

270

4.6 Visualizzazione modalità normale

In “MODALITÀ NORMALE”, cioè quando si da alimentazione al sistema, il display LCD a 2 cifre ruota e dopo 30 secondi si spegne

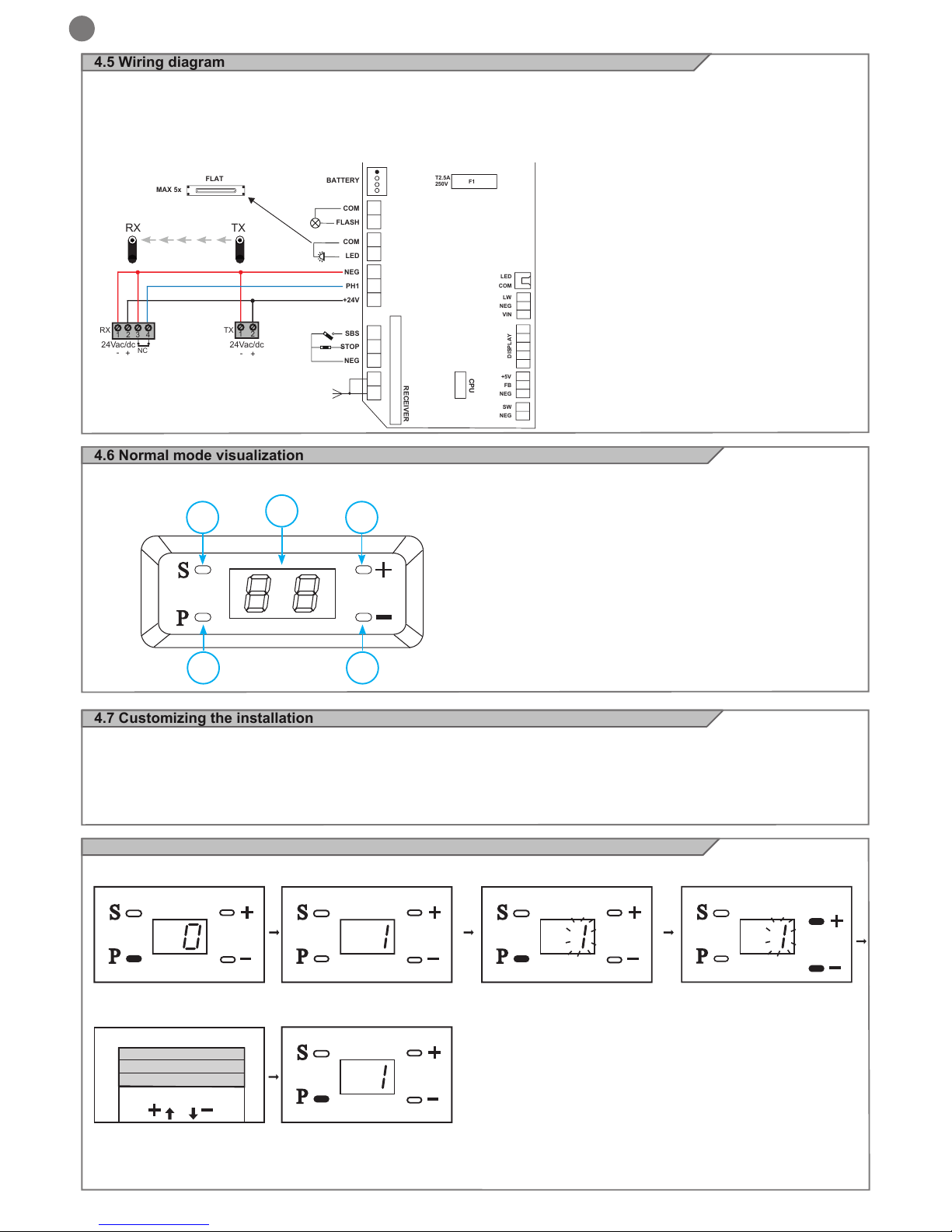

4.5 Collegamenti elettrici

ATTENZIONE - Prima di effettuare i collegamenti vericare che la centrale non sia alimentata

Il collegamento del lampeggiante dovrà essere connesso tra COM e FLASH Il collegamento della luce di cortesia esterna dovrà essere connesso tra COM e LED Il contatto della fotocellula dovrà essere connesso tra PH1 e NEG (contatto normalmente chiuso NC) Il contatto di STOP emergenza dovrà essere connesso tra STOP e NEG (CONTATTO NORMALMENTE CHIUSO NC) Il contatto di passo passo SBS dovrà essere connesso tra SBS e NEG (CONTATTO NORMALMENTE APERTO NA)

4.7 Personalizzazione dell’impianto

Programmazione

Preparazione A. Muovere delicatamente la porta per bloccare il carrello in modo tale che il sistema di automazione possa guidare la porta

B. Attivare l’alimentazione, la luce si accende, l’unità emette un suono una volta e iI display indica “0” in cicli.

Attenzione: Se la programmazione non viene ultimata, le impostazioni verranno cancellate automaticamente. Nel caso siano state programmate informazioni errate, disattivare l’alimentazione e poi riattivarla facendo riferimento a quanto segue.

4.8 Impostazione ne corsa in apertura

Premere il tasto “P” per 5 secondi

Premere “+” Oppure “-”

L’unità emette un beep e viene visualizzato “1”

Apertura porta Chiusura porta

Premere “P”, “1” lampeggia

Quando la porta si apre raggiungendo la posizione ideale, premere il tasto “P” per salvare le informazioni.

Attenzione: Programmare l’impostazione del ne corsa in apertura prima del ne corsa in chiusura

Descrizione dei comandi

1- P tasto funzioni 2- S tasto acquisizione trasmettitori 3- + Tasto regolazione incrementa parametri 4- - Tasto regolazione decrementa parametri 5- Display di segnalazione funzioni

T2.5A 250V

SBS

STOP

NEG

PH1

COM

LED

COM

BATTERY

MAX 5x

FLAT

FLASH

+24V

NEG

LED

COM

NEG

DISPLAY

RECEIVER

CPU

+5V

VIN

NEG

24Vac/dc

4.9 Impostazione ne corsa in chiusura

Premere “+” per visualizzare “2”

Chiusura porta O apertura porta

Premere “P”, “2” lampeggia

Quando la porta si chiude raggiungendo la posizione ideale, premere il tasto “P” per salvare le informazioni

Premere “-” Oppure premere “+”

4.10 Attivazione apprendimento forza

Premere “+” viene visualizzato “3”

Premere “P” dopo l’arresto, ripremere “P”

Premere “P”, “3” lampeggia

Chiusura della porta

La porta si apre automaticamente

Premere “P” per salvare le informazioni

Premere “P”, “ ” lampeggia Premere”+”, o premere ”-” per

selezionare il livello

4.11 Impostazioni livello di forza

NOTA: per uscire dalla programmazione e salvare il parametro premere P per 5 secondi.

Premere “+” per visualizzare “4”

Impostazione di fabbrica

Livello forza

Bassa

Alta

Premere “P” per salvare le impostazioni

Usciti dalla programmazione azionare la porta per un ciclo completo prima di utilizzarla: il 1° ciclo che segue la programmazione serve ad apprendere la forza impostata.

Attenzione!! Al ne di non rilevare falsi ostacoli in chiusura durante il normale funzionamento si consiglia di non forzare la chiusura quando la porta è arrivata a contatto con il suolo.

La centrale di comando è predisposta per II comando radio di tutti i trasmettitori Key Automation.

Premere “+” per visualizzare “5”

Premere “+” per visualizzare “7”

Premere “+” per visualizzare “6” la fotocellula è sempre attiva in chiusura

Premere “P”, nel display “1” lampeggia, per indicare che

la decodica radio impostata

è ROLLING CODE (impostaz. di fabbrica); se si seleziona sul display 2 la decodica radio impostata è FIX CODE

Premere “+” o “-” per selezionare il tipo di decodica desiderato

Premere il tasto “P” per visualizzare “5”, e salvare le impostazioni.

4.13 Impostazione Funzione Fotocellula

(Impostato per default su “0”)

Premere “P”, viene visualizzato “0”, per indicare che la fotocellula non è attiva in apertura (impostazione di fabbrica)

Premere “+”, viene visualizzato “1”, per indicare che la fotocellula è attiva in apertura

Tramite questa funzione a porta chiusa con fotocellula interrotta si può abilitare\disabilitare il comando di apertura.

Premere nuovamente “P” per salvare le impostazioni

4.14 Impostazione tempo di chiusura automatica

(Impostato per default su “0”)

Premere “P per visualizzare “0”, la funzione non è attiva (impostazione di fabbrica)

Premere “+” per visualizzare “1” e attivare la funzione, la durata della chiusura automatica è di 5 secondi

Premere “+”,o “-” per selezionare la durata in base alla tabella sotto illustrata. Premere nuovamente “P” per salvare le impostazioni

4.12 Impostazione modalità ricezione

4.15 Impostazione allarme 2000 cicli di funzionamento

(Impostato per default su “0”)

Premere “+” per visualizzare “8”

Premere “P”, viene visualizzato “0”, per indicare che la funzione è disattiva (impostazione di fabbrica)

Premere “+”, viene visualizzato “1”, per indicare che la funzione è attiva

Premere nuovamente “P” per salvare le impostazioni

Spegnimento dell’allarme acustico: disattivare l’alimentazione quindi riattivarla nuovamente o premere il tasto di comando porta per 5 sec.

Valore 0 1 2 3 4 5 6 7 8

Tempo Disattivato 5 sec 10 sec 20 sec 30 sec 60 sec 120 sec 180 sec 240 sec

NOTA: per uscire dalla programmazione e salvare il parametro premere P per 5 secondi.

Premere “+” per visualizzare “9”

Premere “P”,viene visualizzato “0” per indicare che il comando passo passo fa il ciclo Apre\ Stop\Chiude (impostazione di fabbrica)

Premere “+”, compare “1” per indicare che il comando può solamente aprire

4.16 Impostazione comando Apertura

È Possibile cambiare il funzionamento del comando apre\stop\chiude in solo apre

Tramite l’abilitazione di questa funzione il comando P\P permette l’apertura accettando solo la riapertura durante la chiusura.

Con funzione “7=1” chiusura

automatica abilitata ad ogni comando viene aggiornato il tempo di chiusura automatica Con funzione “7=0” chiusura automatica non abilitata

4.17 Forzatura ed esclusione della lettura delle fotocellule

NOTA: per uscire dalla programmazione e salvare il parametro premere P per 5 secondi.

Dopo parametro “9” premere “+” per visualizzare “A”

Premere “P”,viene visualizzato “0” per indicare che la funzione è disattivata quindi la lettura della fotocellula è attiva durante tutta la corsa (impostazione di fabbrica)

Premere “+” per scegliere l’altezza di eclusione di lettura della fotocellula voluta (vedi tabella sotto)

1) É possibile forzare la chiusura del portone sezionale anche con contatto fotocellula aperto.

- Da porta aperta premere il pulsante del trasmettitore o comando DOOR; l’automazione indicherà la mancanza di contatto chiuso della fotocellula tramite tre beep consecutivi.

- Rilasciare il pulsante del trasmettitore o del comando DOOR ed entro 4 secondi ripremere il comando mantenendolo premuto;

l’automazione andrà in chiusura forzata nchè il comando (UOMO PRESENTE) viene mantenuto.

2) É possibile selezionare un punto di esclusione della lettura delle fotocellule da terra tramite funzione “A” (ultima dopo funzione “9”)

NOTA: per uscire dalla programmazione e salvare il parametro premere P per 5 secondi.

Valore Descrizione

0 Lettura fotocellula abilitata 1 Lettura fotocellula disabilitata a 10 cm dal punto di chiusura 2 Lettura fotocellula disabilitata a 20 cm dal punto di chiusura 3 Lettura fotocellula disabilitata a 30 cm dal punto di chiusura 4 Lettura fotocellula disabilitata a 40 cm dal punto di chiusura 5 Lettura fotocellula disabilitata a 50 cm dal punto di chiusura 6 Lettura fotocellula disabilitata a 60 cm dal punto di chiusura 7 Lettura fotocellule disabilitata a 70 cm dal punto di chiusura 8 Lettura fotocellula disabilitata a 80 cm dal punto di chiusura 9 Lettura fotocellula disabilitata a 90 cm dal punto di chiusura

4.18 Impostazione funzione secondo canale radio

4.19 Selezione della durata della luce di cortesia attivabile con secondo canale radio (solo se parametro b ≠ 3)

Dopo parametro “A” premere “+” per visualizzare “B”

Dopo parametro “b” premere “+” per visualizzare “C”

Premere “P”,viene visualizzato “2” per indicare che la luce di cortesia integrata nel motore e la luce esterna COM-LED sono attive

Premere “P”,viene visualizzato “3” per indicare che la durata della luce di cortesia impostata nel secondo canale radio è di 3 min

Premere “+” o “-” per selezionare la funzione desiderata:

0= attiva solo luce cortesia nel motore 1= attiva solo luce cortesia esterna COM-LED 2= attiva luce di cortesia nel motore + luce cortesia esterna COM-LED 3= attiva funzione pedonale: apertura parziale di 1 m

(Impostato per default su “2”)

(Impostato per default su “3”)

NOTA: per uscire dalla programmazione e salvare il parametro premere P per 5 secondi.

Ad ogni comando di movimentazione dell’automazione la luce di cortesia led nel motore e l’eventuale luce di cortesia esterna COM+LED rimarranno accese per 3 minuti.

Valore 0 1 2 3 4 5 6 7 8 9

Tempo Disattivato 1 min 2 min 3 min 5 min 15 min 30 min 1 h 8 h 12 h

4.20 Fine programmazione

Attenzione: effettuare questo step conclusivo, in caso contrario le informazioni non verranno salvate.

È possibile abbandonare la fase di programmazione e salvare le modiche da una qualsiasi voce delle funzioni menù da 4.11 a 4.20 seguendo la seguente modalità:

Premere “P” in una qualsiasi

delle funzioni da 1 a 9 nche il

display indica che la funzione e’ attiva

Premere “P” per 5 secondi per

salvare i dati modicati

Un bip seguito da un segmento rotante indicherà che la procedura di programmazione è conclusa con successo

4.21 Memorizzazione e cancellazione trasmettitore

Seguire questa procedura sotto indicata per la memorizzazione dei trasmettitori ROLLING CODE. Per memorizzare trasmettitori a CODICE FISSO vedere punto 4.12 poi memorizzare i trasmettori come indicato qui sotto:

1) MEMORIZZAZIONE DI UN RADIO COMANDO

• Premere e rilasciare il tasto “S” sull’attuatore sezionale per un numero di volte uguale all’uscita che si vuole attivare: 1 volta per l’uscita 1

(comando porta), due per l’uscita 2 (luce di cortesia)

Uscita 1:

3 sec.

Uscita 2:

• Lo “0” sul display del sezionale effettua un numero di lampeggi corrispondente all’uscita selezionata intervallati da una pausa di un secondo

• Entro 7 secondi premere per almeno 2 secondi il tasto del radiocomando che si vuole memorizzare

• Se la memorizzazione è andata a buon ne , lo “0” sul display emetterà un lampeggio lungo e 1 beep

• Per memorizzare un altro radiocomando sulla stessa uscita ripetere il punto 1

Nota Dopo 7 secondi di inattività il sezionale esce automaticamente dalla fase di programmazione

INDICATORE ACUSTICO BUZZER SIGNIFICATO

1 beep Codice memorizzato 2 beep Codice già memorizzato 3 beep Memoria piena

2) CANCELLAZIONE DI UN RADIOCOMANDO

• Premere il pulsante “S” fino a quando si accende lo “0” sul display (circa 3 secondi)

> 3 sec

3) CANCELLAZIONE DI TUTTA LA MEMORIA DELLA RICEVENTE

• Premere e mantenere premuto il pulsante “S” sul sezionale e mantenerlo premuto no a quando si accende lo “0” (circa 3 secondi) e poi si spegne (circa 3 secondi). Rilasciare Il tasto “S”

• Entro 7 secondi premere un tasto del radiocomando che si vuole cancellare no a quando “0” sul display si spegne. Rilasciare il tasto del radiocomando

• Dopo circa 1 secondo dal rilascio del tasto lo “0” sul display inizia a lampeggiare

• Confermare la cancellazione premendo e rilasciando il pulsante “S” sul sezionale

• Se la cancellazione è andata a buon ne, lo “0” sul display emetterà un lampeggio lungo

Nota Dopo 7 secondi di inattività la ricevente esce automaticamente dalla fase di programmazione

> 3 sec > 3 sec

0,5 sec

3 sec

0,5 sec

• Dopo circa 1 secondo dal rilascio del tasto “S” lo “0” sul display inizia a lampeggiare

1 sec 1 sec

• Premere e rilasciar il tasto “S” sul display quando lo “0” lampeggia per la terza volta

• Se la cancellazione è andata a buon ne, il display emetterà 1 lampeggio lungo

3 sec

4) MEMORIZZAZIONE A DISTANZA DI UN RADIOCOMANDO CON RADIOCOMANDO GIÀ IN MEMORIA

• Premere per almeno 5 secondi il tasto del nuovo radiocomando che si vuole memorizzare

É possibile memorizzare un trasmettitore senza accedere al ricevitore. É necessario disporre di un trasmettitore precedentemente memorizzato e seguire la procedura sottoindicata. La procedura di copia a distanza deve essere eseguita nell’area servita della ricevente.

• Premere per almeno 3 secondi il tasto del vecchio radiocomando che si vuole copiare (se la precendente fase 1 è andata a buon ne l’automazione non si muove)

• Premere per almeno 3 secondi il tasto del nuovo radiocomando che si vuole memorizzare

• Premere per almeno 3 secondi il tasto del vecchio radiocomando che si vuole copiare per confermare ed uscire dalla fase di programma-

zione

N.B. Dopo 7 secondi di inattività la ricevente esce automaticamente dalla fase di programmazione

4.22 Anomalie di funzionamento

In questo paragrafo vengono elencate alcune anomalie di funzionamento che si possono presentare.

Oltre alla segnalazione su display, il lampeggiante (se collegato) segnala la situazione di errore tramite una sequenza di due lampeggi brevi, pausa, due lampeggi brevi.

Guasto Cause Soluzione

Il sistema di automazione non funziona

1. Manca alimentazione al sistema

2. Il fusibile è bruciato

1. Effettuare la verica tramite un tecnico

2. Sostituire il fusibile con uno dello stesso tipo tramite un tecnico

La distanza del trasmettitore è troppo limitata La batteria non è sufcientemente carica

Sostituire la batteria con una nuova dello stes-

so modello La catena gira, ma la porta non si muove Lo sblocco potrebbe essere sganciato Agganciare lo sblocco facendo riferimento a 4.3 L'allarme continua a suonare Allarme 2000 cicli di funzionamento Disattivare l'alimentazione, quindi ripristinarla La porta non è in posizione quando è aperta

o chiusa, o non funziona

Guasto d'impostazione Rieffettuare la programmazione

La porta non funziona correttamente, e sul display compare "H"

Guasto della centrale dovuto a umidità

Asciugare l'unità (chiedere l'intervento di un

tecnico)

Interruzione improvvisa o a scatti del sistema, e sul display compare "F" La luce di cortesia lampeggia durante la ma-

novra e rimane accesa a ne ciclo.

1. La porta non e’ bilanciata

2. Presenza di un ostacolo

3. L’alimentazione non è stabile

1. Regolare la molla di bilanciamento tramite

un tecnico.

2. Regolare il parametro 4.10 impostazione li-

vello forza al livello adeguato no a quando “F”

non scompare Durante il funzionamento, viene emesso un

suono stridente

Mancanza di lubricante tra la guida e lo

sblocco dopo un lungo periodo di utilizzo

Lubricare adeguatamente o incerare nel pun-

to tra la guida e lo sblocco

La catena si è allentata ed è rumorosa

Allentamento della catena a causa di un

uso prolungato senza lubricante tra la

guida e lo sblocco

Tendere la catena e lubricarla. (vedi punto 4.1).

5.2 Messa in servizio

A seguito del positivo collaudo di tutti (e non solo di alcuni) i dispositivi dell’impianto si può procedere con la messa in servizio

E’ necessario realizzare e conservare per 10 anni il fascicolo tecnico dell’impianto che dovrà contenere lo schema elettrico, il disegno o foto dell’impianto, l’analisi dei rischi e le soluzioni adottate, la dichiarazione di conformità del fabbricante di tutti i dispositivi collegati, il manuale istruzioni di ogni dispositivo e il piano di manutenzione dell’impianto

Fissare sul cancello o la porta una targa indicante i dati dell’automazione, il nome del responsabile della messa in servizio, il numero di matricola e l’anno di costruzione, il marchio CE

Fissare una targa che indichi le operazioni necessarie per sbloccare manualmente l’impianto

Realizzare e consegnare all’utilizzatore nale la dichiarazione di conformità , le istruzioni e avvertenze d’uso per l’utilizzatore nale e

il piano di manutenzione dell’impianto

Accertarsi che l’utilizzatore abbia compreso il corretto funzionamento automatico, manuale e di emergenza dell’automazione.

Informare anche in forma scritta l’utilizzatore nale sui pericoli e rischi ancora presenti

ATTENZIONE - dopo 3 rilevazioni d’ostacolo consecutive, il cancello o la porta si ferma in apertura e viene esclusa la chiusura automatica; per riprendere il movimento bisogna premere il pulsante di comando o usare il trasmettitore.

5 - COLLAUDO E MESSA IN SERVIZIO DELL’AUTOMAZIONE

5.1 Collaudo

Tutti i componenti dell’impianto devono essere collaudati seguendo le procedure indicate nei rispettivi manuali di istruzioni

Controllare che siano rispettate le indicazioni del Capitolo 1 – Avvertenze per la sicurezza Controllare che il cancello o la porta si possano muovere liberamente una volta sbloccata l’automazione e che siano in equilibrio e rimangano quindi fermi se lasciati in qualsiasi posizione

Controllare il corretto funzionamento di tutti i dispositivi collegati (fotocellule, bordi sensibili, pulsanti di emergenza, altro) effettuando delle prove di apertura, chiusura e arresto del cancello o della porta tramite i dispositivi di comando collegati (trasmettitori, pulsanti, selettori)

Effettuare le misurazioni della forza d’impatto come previsto dalla normativa EN12445 regolando le funzioni di velocità, forza motore e rallentamenti della centrale nel caso in cui le misurazioni non diano

i risultati desiderati no a trovare il giusto settaggio

Il collaudo dell impianto va eseguito da un tecnico qualicato che

deve effettuare le prove richieste dalla normativa di riferimento in

funzione dei rischi presenti, vericando il rispetto di quanto previsto

dalle normative, in particolare la norma EN12445 che indica i metodi di prova per gli automatismi per porte e cancelli.

6 - APPROFONDIMENTI

6.1 Collegamento caricabatteria 900KBP

Un impianto VIPER LED può funzionare anche in assenza di tensione di rete semplicemente installando il kit 900KBP il tutto senza

effettuare nessuna modica all’impianto.

Sequenza di collegamento:

• Togliere alimentazione 230Vac (120 Vac)

• Collegare il modulo 900KBP come indicato in gura

• Ripristinare la tensione di rete

• Le batterie nuove raggiungeranno la carica dopo circa 10 ore

PUSH

Fig.1

Fig.2

Fig.3

Fig.4

Key Automation S.r.l. produce sistemi per l’automazione di cancelli, porte garage, porte automatiche, serrande, barriere per parcheggi e stradali. Key Automation non è però il produttore della vostra automazione, che è invece il risultato di un’opera di analisi, valutazione, scelta dei materiali, e realizzazione dell’impianto eseguita

dal vostro installatore di ducia. Ogni automazione è unica e solo il

vostro installatore possiede l’esperienza e la professionalità necessarie ad eseguire un impianto secondo le vostre esigenze, sicuro ed

afdabile nel tempo, e soprattutto a regola d’arte, rispondente cioè

alle normative in vigore. Anche se l’automazione in vostro possesso soddisfa il livello di sicurezza richiesto dalle normative, questo non esclude l’esistenza di un “rischio residuo”, cioè la possibilità che si possano generare situazioni di pericolo, solitamente dovute ad un utilizzo incosciente o addirittura errato, per questo motivo desideriamo darvi alcuni consigli sui comportamenti da seguire :

• Prima di usare per la prima volta l’automazione, fatevi spiegare

dall’installatore l’origine dei rischi residui.

• Conservate il manuale per ogni dubbio futuro e consegnatelo ad

un eventuale nuovo proprietario dell’automazione.

• Un uso incosciente ed improprio dell’automazione può farla diventare pericolosa: non comandate il movimento dell’automazione se nel suo raggio di azione si trovano persone, animali o cose.

• Bambini: Se adeguatamente progettato un impianto di automazione garantisce un alto grado di sicurezza, impedendo con i suoi sistemi di rilevazione il movimento in presenza di persone o cose, e garantendo un’attivazione sempre prevedibile e sicura. È comunque prudente vietare ai bambini di giocare in prossimità dell’automazione e per evitare attivazioni involontarie non lasciare i trasmettitori alla loro portata.

• Anomalie: Non appena notate qualunque comportamento anomalo da parte dell’automazione, togliete alimentazione elettrica all’impianto ed eseguite lo sblocco manuale. Non tentate da soli alcuna riparazione, ma richiedete l’intervento del vostro installatore di ducia: nel frattempo l’impianto può funzionare come un’apertura non automatizzata, una volta sbloccato il motoriduttore con apposita chiave di sblocco data in dotazione con l’impianto.

• In caso di rotture o assenza di alimentazione: Attendendo l’intervento del vostro installatore, o il ritorno dell’energia elettrica se l’impianto non è dotato di batterie tampone, l’automazione può essere azionata come una qualunque apertura non automatizzata. Per fare ciò è necessario eseguire lo sblocco manuale.

Sblocco e movimento manuale: prima di eseguire questa operazione porre attenzione che lo sblocco può avvenire solo quando l’anta è ferma.

• Manutenzione: Come ogni macchinario la vostra automazione ha bisogno di una manutenzione periodica afnché possa funzionare più a lungo possibile ed in completa sicurezza. Concordate

con il vostro installatore un piano di manutenzione con frequenza periodica; Key Automation consiglia un intervento ogni 6 mesi per un normale utilizzo domestico, ma questo periodo può variare in funzione dell’intensità d’uso. Qualunque intervento di controllo, manutenzione o riparazione deve essere eseguito solo da personale

qualicato.

• Non modicate l’impianto ed i parametri di programmazione e di

regolazione dell’automazione: la responsabilità è del vostro installatore.

• Il collaudo, le manutenzioni periodiche e le eventuali riparazioni

devono essere documentate da chi le esegue e i documenti conservati dal proprietario dell’impianto.

Gli unici interventi che vi sono possibili e vi consigliamo di effettuare periodicamente sono la pulizia dei vetrini delle fotocellule e la rimozione di eventuali foglie o sassi che potrebbero ostacolare l’automatismo. Per impedire che qualcuno possa azionare il cancello o la porta, prima di procedere, ricordatevi di sbloccare l’automatismo e di utilizzare per la pulizia solamente un panno leggermente inumidito con acqua.

• Smaltimento: Al termine della vita dell’automazione, assicuratevi che lo smantellamento sia eseguito da personale qualicato e che i

materiali vengano riciclati o smaltiti secondo le norme valide a livello locale.

• Azionare il comando del cancello o della porta (con trasmettitore,

con selettore a chiave, ecc.); se tutto è a posto il cancello o la porta si aprirà o chiuderà normalmente, altrimenti il lampeggiante farà alcuni lampeggi e la manovra non partirà.

Con le sicurezze fuori uso è necessario far riparare quanto prima l’automatismo.

Sostituzione pila del trasmettitore: se il vostro trasmettitore dopo qualche tempo vi sembra funzionare peggio, oppure non funzionare affatto, potrebbe semplicemente dipendere dall’esaurimento della

pila (a seconda dell’uso, possono trascorrere da diversi mesi no ad

oltre un anno). Ve ne potete accorgere dal fatto che la spia di conferma della trasmissione non si accende, oppure si accende solo per un breve istante.

Le pile contengono sostanze inquinanti: non gettarle nei riuti comuni ma utilizzare i metodi previsti dai regolamenti locali.

Vi ringraziamo per aver scelto keyautomation e vi invitiamo a visitare il nostro sito internet www.keyautomation.it per ulteriori informazioni.

7 - ISTRUZIONI ED AVVERTENZE DESTINATE ALL’UTILIZZATORE FINALE

INDEX

Safety warnings

2.1

2.2

2.3

2.4

2.5

4.1

4.2

4.3

4.4

4.5

4.6

4.7

4.8

4.9

4.10

4.11

4.12

4.13

4.14

4.15

4.16

4.17

4.18

4.19

4.20

4.21

4.22

5.1

5.2

6.1

Product overview

Description of the product Composition Models and characteristics

Technical specications

List of cables needed

Preliminary checks

Installing the product

Assembly of 3-part track Connection of the motor body to the guide Installation of the guide and motor on the door Manual opening of door Wiring diagram Normal mode visualization Customization of the installation Setting of opening limit Setting of closing limit Force learning activation Setting force level Setting reception mode Photocell function setting Setting of the duration of automatic closure Setting of alarm for 2000 operating cycles Opening command setting Override and disabling of photocell detection Setting a second radio channel function Selection of duration of courtesy light, with activation via second radio channel (only when parameter B is not set to 3) End of programming Save and deletion of transmitters Troubleshooting

Testing and commissioning

Testing Commissioning

Insights

Battery charger connection

Instructions and warnings for the

end user

EC Declaration of Conformity

pag. 19

pag. 20 pag. 20 pag. 20 pag. 21 pag. 21 pag. 22

pag. 22

pag. 22 pag. 22 pag. 23 pag. 23 pag. 23 pag. 24 pag. 24 pag. 24 pag. 24 pag. 25 pag. 25 pag. 25 pag. 26 pag. 26 pag. 26 pag. 26 pag. 27 pag. 27 pag. 28 pag. 28

pag. 28 pag. 29 pag. 31

pag. 32 pag. 32 pag. 32

pag. 32 pag. 32

pag. 33

pag. 115

CAUTION – ORIGINAL INSTRUCTIONS - important safety instructions. Compliance with the safety instructions below is important for personal safety. Save these instructions.

Read the instructions carefully before proceeding with installation.

The design and manufacture of the devices making up the product and the information in this manual are compliant with current safety standards. However, incorrect installation or programming may cause serious injury to those working on or using the system. Compliance with the instructions provided here when installing the product is therefore extremely impor-

tant.

If in any doubt regarding installation, do not proceed and contact the

Key Automation Technical Service for clarications.

Under European legislation, an automatic door or gate system must comply with the standards envisaged in the Directive 2006/42/EC (Machinery Directive) and in particular standards EN 12445; EN 12453; EN 12635 and EN 13241-1, which enable declaration of presumed conformity of the automation system.

Therefore, nal connection of the automation system to the electrical mains, system testing, commissioning and routine maintenance

must be performed by skilled, qualied personnel, in observance of

the instructions in the “Testing and commissioning the automation system” section.

The aforesaid personnel are also responsible for the tests required to verify the solutions adopted according to the risks present, and for ensuring observance of all legal provisions, standards and regulations, with particular reference to all requirements of the EN 12445 standard which establishes the test methods for testing door and gate automation systems.

WARNING - Before starting installation, perform the following checks and assessments:

ensure that every device used to set up the automation system is suited to the intended system overall. For this purpose, pay special attention to the data provided in the “Technical specications” section. Do not proceed with installation if any one of these devices is not suitable for its intended purpose;

check that the devices purchased are sufcient to guarantee system

safety and functionality;

perform a risk assessment, including a list of the essential safety

requirements as envisaged in Annex I of the Machinery Directive,

specifying the solutions adopted. The risk assessment is one of the

documents included in the automation system’s technical le. This

must be compiled by a professional installer.

Considering the risk situations that may arise during installation phases and use of the product, the automation system must be installed in compliance with the following safety precautions:

never make modications to any part of the automation system other than those specied in this manual. Operations of this type

can only lead to malfunctions. The manufacturer declines all liability

for damage caused by unauthorised modications to products;

if the power cable is damaged, it must be replaced by the manufacturer or its after-sales service, or in all cases by a person with similar

qualications, to prevent all risks;

do not allow parts of the automation system to be immersed in water or other liquids. During installation ensure that no liquids are able to enter the various devices;

should this occur, disconnect the power supply immediately and contact a Key Automation Service Centre. Use of the automation system in these conditions may cause hazards;

never place automation system components near to sources of heat

or expose them to naked lights. This may damage system components and cause malfunctions, re or hazards;

all operations requiring opening of the protective housings of various automation system components must be performed with the control unit disconnected from the power supply. If the disconnect device is not in a visible location, afx a notice stating: “MAINTENANCE IN PROGRESS”:

connect all devices to an electric power line equipped with an earthing system;

the product cannot be considered to provide effective protection against intrusion. If effective protection is required, the automation system must be combined with other devices;

the product may not be used until the automation system “commissioning” procedure has been performed as specied in the “Automation system testing and commissioning” section;

the system power supply line must include a circuit breaker device with a contact gap allowing complete disconnection in the condi-

tions specied by class III overvoltage;

use unions with IP55 or higher protection when connecting hoses, pipes or cable glands;

the electrical system upstream of the automation system must comply with the relevant regulations and be constructed to good workmanship standards;

users are advised to install an emergency stop button close to the automation system (connected to the control PCB STOP input) to allow the door to be stopped immediately in case of danger;

this device is not intended for use by persons (including children) with impaired physical, sensory or mental capacities, or with lack

of experience or skill, unless a person responsible for their safety

provides surveillance or instruction in use of the device;

before starting the automation system, ensure that there is no-one in the immediate vicinity;

before proceeding with any cleaning or maintenance work on the automation system, disconnect it from the electrical mains;

special care must be taken to avoid crushing between the part ope-

rated by the automation system and any xed parts around it;

children must be supervised to ensure that they do not play with the equipment.

WARNING - The automation system component packaging material must be disposed of in full observance of current local waste disposal legislation.

WARNING - The data and information in this manual are subject to modication at any time, with no obligation on the part of Key Automation S.r.l. to provide notice.

1 - SAFETY WARNINGS

2.1 Description of the product

Viper Led is an electromechanical irreversible gear motor, suitable to automate up and over doors up to 13 m2 and sectional doors up to 16 m2.

Viper has a built-in encoder, control unit and receiver.

The receiver has the possibility to select x or rolling code.

The rail is chain driven, pre-assembled in one or three pieces.

2 - PRODUCT OVERVIEW

2.2 Composition

The system for garage door automation is composed of two boxes. One contains the package of the automation system; the other contains

the guide assembly, as shown in the illustration below.

Automation system package

Characteristic Name Quantity

Automation system 1

Manual 1

Curved arm for door 1

Mounting clamp 2

Support 1

U bracket 3

Support bracket 1

Door bracket 1

Package of various fastening devices

6x15 hex-head self-tapping screw (8x) 6x80 Screw with hex nut (1x)

8x25 Hinge pin (1x) 3x20 Split pin (1x) Lateral movement ring (1x)

6x80 Expansion plug (6x) 8x20 Screw with hex nut (4x)

Guide package

Pre-assembled guide

Guide (1 x) Straight arm for door (1 x) Chain (1 x) Emergency cord (1 x) Carriage (1 x)

2.3 Models and characteristics

Data may change depending on the door friction and balance, and the tipe of guide used.

155

370

200

3080

2.4 Technical specications

Suggested use and model - Guide and available dimensions

TECHNICAL DATA VIP7U/VIP7

(VIP7UL/VIP7L)

VIP10U/VIP10 (VIP10UL/VIP10L)

VIP104 (VIP104L)

Speed 12 cm/s 12 cm/s 12 cm/s Force 700 N 1000 N 1000 N Working cycle 60 % 60 % 60 % Stroke 2,8 m 2,8 m 3,5 m Power 230 Vac (120 Vac) 230 Vac (120 Vac) 230 Vac (120 Vac) Absorption at 230 Vac (120 Vac) 0,5 A (1 A) 0,7 A (1,4 A) 0,7 A (1,4 A) Absorption of 24 Vdc motor 4,16 A 6,66 A 6,66 A Consumption power 100 W 160 W 160 W Integrated lights yes yes yes Flashing light 15 W MAX 15 W MAX 15 W MAX External courtesy light 10 W MAX 10 W MAX 10 W MAX Accessory power supply output 250mA (24 Vdc) 250mA (24 Vdc) 250mA (24 Vdc) Power line 1 fuse 2.5AT slow-acting 2.5AT slow-acting 2.5AT slow-acting

Max. number of transmitters

storage FIX CODE

20 20 20

Max. number of transmitters

storage ROLLING CODE

20 20 20

Protection degree IP 43 IP 43 IP 43 Dimensions (L - P - H) 200-370-155 mm 200-370-155 mm 200-370-155 mm Weight 13 Kg 13,5 Kg 16 Kg Working temperature -20° + 55° °C 20° + 55° °C -20° + 55° °C Max door size 10 m

13 m

16 m

Max door weight 90 Kg 130 Kg 130 Kg

LIMITS OF USAGE

sectional up and over non projecting

up and over

VIP7U/VIP7/(VIP7UL/VIP7L)

H max=2,7m m² max=10m²

H max=3m m² max=9m²

H max=2,5m m² max=9m²

VIP10U/VIP10/(VIP10UL/VIP10L)

H max=2,7m m² max=13m²

H max=3m m² max=14m²

H max=2,5m m² max=14m²

Model Voltage (V)

Door

surface (m2)

Total length

Travel of the

guide

Height of the door

when opening

Ambient temperature

difference (°C)

VIP7U/

(VIP7UL)

190-240

(110 - 130)

<=10

3320 mm (1x3,3m) 2700 mm <2700 mm

-20+55

VIP7/

(VIP7L)

190-240

(110 - 130)

<=10

3320 mm (3x1,1m) 2700 mm <2700 mm

-20+55

VIP10U/

(VIP10UL)

190-240

(110 - 130)

<=13

3320 mm (1x3,3m) 2700 mm <2700 mm

-20+55

VIP10/

VIP10L)

190-240

(110 - 130)

<=13

3320 mm (3x1,1m) 2700 mm <2700 mm

-20+55

VIP104/

(VIP104L)

190-240

(110 - 130)

<=16

4000 mm (1x4m) 3400 mm <3400 mm

-20+55

CODE DESCRIPTION FORCE GUIDE

VIP7U/(VIP7UL)

for sectional doors up to 10 mq with motor 24 Vdc and central with integrated receiver

700N

pre-assembled chain rail 3320 mm in single piece

VIP7/(VIP7L)

for sectional doors up to 10 mq with motor 24 Vdc and central with integrated receiver

700N

chain rail 3320 mm into three pieces with fast joints

VIP10U/(VIP10UL)

for sectional doors up to 13 mq with motor 24 Vdc and central with integrated receiver

1000N

pre-assembled chain rail 3320 mm in single piece

VIP10/(VIP10L)

for sectional doors up to 13 mq with motor 24 Vdc and central with integrated receiver

1000N

chain rail 3320 mm into three pieces with fast joints

VIP104/(VIP104L)

for sectional doors up to 16 mq with motor 24 Vdc and central with integrated receiver

1000N

pre-assembled chain rail 4000 mm in single piece

VIP104 (VIP104L)

H max=3,4m m² max=16m²

H max=3,4m m² max=14m²

H max=3,2m m² max=14m²

3 - PRELIMINARY CHECKS

Before installing this product, verify and check the following steps:

- Check that the gate or door are suitable for automation

- The weight and size of the gate or door must be within the operat-

ing limits specied for the automation where the product is installed

- Check the presence and strength of the security mechanical stops of the gate or door

- Check that the mounting area of the product is not subject to ooding

- Conditions of high acidity or salinity or proximity to heat sources

could cause malfunction of the product

- Extreme weather conditions (for example the presence of snow,

ice, high temperature range, high temperatures) may increase the friction and therefore the force required for the handling and initial peak may be higher than under normal conditions.

- Check that the manual operation of gate or door is smooth and friction-free and there is no risk of derailment

- Check that the gate or door are balanced and stationary if left in any position

- Check that the power line to supply the product is equipped with proper grounding safety and protected by a magnetothermal and differential security device

- Provide the power system with a disconnecting device with a gap beween contacts enabling full disconnection under the conditions dictated by the overvoltage category III.

- Ensure that all materials used for the installation comply with current regulations

4 - PRODUCT INSTALLATION

3. Tighten the nut with a wrench Ø 13

4. Adjust as indicated in the chain draught diagram For a correct adjustment ensure that during movement of the door the chain does not slide out of the tracks (too loose) or on the contrary tends to bend the tracks (too tight)

Limit position

Connector

Limit position

2.5 List of cables needed

Typical installation cables required for connection of various devices are shown in cables list table.

CABLES LIST TABLE

Connection da 1 a 10m da 10 a 20m da 20 a 30m

Power supply line 3 x 1,5 mm

3 x 1,5 mm

3 x 2,5 mm

Flashing light 2 x 0,5mm

2 x 0,5mm

Transmitter photocells 2 x 0,5mm

2 x 0,5mm

Receiver photocells 4 x 0,5mm

4 x 0,5mm

Key selector 3 x 0,5 mm

3 x 0,5 mm

Fixed edges 2 x 0,5 mm

2 x 0,5 mm

Mobile edges 2 x 0,5 mm

2 x 0,5 mm

Antenna with RG58 shielded cable RG58 Shielded cable max 10m

The cables used must be suitable for the installation; for example,

we recommend a H03VV-F type cable for indoor installation and H07RN-F for outdoor.

about

4.1 Assembly of 3-part track

1. Line the three pieces of the guide

2. Place the connector at the center of the guide and between the limits position, then repeat for the second connector.

MIN 0 cm MAX 40 cm

MAX 40 cm

Wall

Door

Support bracket

U bracket

Support bracket

6x80 Screw

Guide

Expansion plug

Expansion

plug

8x25 Hinge pin

8x20 Screw

Curved arm for door

6x15 self-tapping

screw

Door bracket

Fastening

with standard bracket included

4.2 Connection of the motor body to the guide

6x15 self tapping

screw

U bracket

Guide

lateral movement ring

90° rotated head

Standard

6x15 self tapping

screw

U bracket

Guide

lateral movement ring

4.4 Manual opening of door

Guide

Carriage

Cord

In case of power failure

(1). If the door is closed: Pull the cord and release the clutch to allow the door to be lifted easily. (2). If the door is open: Pull the cord once to allow the door to lower to the closed position.

4.3 Installation of the guide and motor on the door

Position the guide with reference to gure

N.B. For installations on overhead doors, the accessory BO-SEZ is required.

370

200

3080

270

4.6 Normal mode visualization

In “NORMAL MODE”, when the installation is powered normally, the 2-digit LCD displays rotates and after 30 sec. will turn off

4.5 Wiring diagram

WARNING - Before making connections verify that the installation is not powered

The ashing light connection must be made between COM and FLASH The external courtesy light connection must be made between COM and LED

The photocell contact must be made between PH1 and NEG (NC normally closed contact) The emergency STOP contact must be connected between STOP and NEG (contact normally closed NC) The step/step contact SBS must be connected between SBS and NEG (contact normally open NA)

4.7 Customizing the installation

Programming

Preparation A. Gently move the door to activate the carriage so that the automation system can guide the door

B. Power on. The light will turn on, the unit provides a single audible signal and the display indicates”0” in cycles.

Attention: If programming is not complete, the settings will be cancelled automatically. If incorrect information has been programmed, power off and then power back on, referring to the following.

4.8 Setting of opening limit

Press the key “P” for 5 seconds

Press”+” Or press “-”

The unit emits 1 beep and “1” is displayed

Door opening Door closing

Press “P”, “1” ashes

When the door opens and reaches the ideal position, press the key “P” to save the information.

Warning: the saved information has no effect if this procedure is used for setting the limit of closing

Description of the buttons

1 - P function button 2 - S memorization of remotes button 3 - + parameter increase button 4 - - parameters decrease button 5 - Display

T2.5A 250V

SBS

STOP

NEG

PH1

COM

LED

COM

BATTERY

MAX 5x

FLAT

FLASH

+24V

NEG

LED

COM

NEG

DISPLAY

RECEIVER

CPU

+5V

VIN

NEG

24Vac/dc

4.9 Setting of closing limit

Press”+” to display “2”

Door closing Or door opening

Press “P”, “2” will ash

When the door closes and reaches the ideal position, after 2 seconds press the key “P” to save the information.

Press”+” Or press “-”

4.10 Force learning activation

Press”+” to display “3” Press “P” when door stops,

then again press “P”

Press “P”, “3” ashes

Door closes automatically

The door opens automatically

Press “P” to save the settings

Press “P”, “ ” ashes Press”+”, or press”-” to select

the level

4.11 Setting force level

Press”+” to display “4”

Default setting

Force level

Low

High

Press “P” to save the settings

When programming is nished the door must make a full cycle before usage, this cycle is used to learn the force after the modication made.

Note: in order to exit the programming and save the parameters push P button for 5 seconds.

Attention!! In order to avoid false obstacles detection in closing while programming the motor it is strongly recommended to release the but- ton as soon as the door touch the ground.

The control unit is set for the radio control of all Key Automation transmitters.

Press”+” to display “5”

Press”+” to display “7”

Press”+” to display “6” Photocell is always active in closing

Press “P”, on the display ‘1”

ashes, to indicate that the set

radio decoding is ROLLING CODE (default setting); if 2 is selected on the display the set radio decoding is FIX CODE

Press “+” o “-” to select the desired type of decoding

Press the key “P” to show “5”, and save the settings.

4.13 Photocell Function Setting

(Default setting: “0”)

Press “P”, the display shows “0”, to indicate that the photocell is not active during opening (default setting)

Press ”+”, the display shows “1”, to indicate that the photocell is active during opening

Through this function with the door closed and photocell interrupted, it is possible to enable/disable the opening command

Press “P” again to save the settings

4.14 Setting of the duration of automatic closure

(Default settlng: ”0”)

Press “P” to show “0”, the function is not active (default setting)

Press”+” to show “1” and activate the function. The duration automatic closing is 5 seconds

Press “+”,or “-” to select the duration following the table below Press “P” again to save the settings

4.12 Setting reception mode

4.15 Setting of alarm for 2000 operating cycles

(Default setting: ”0”)

Press”+” to display “8” Press “P”. The display shows

“0” to indicate that the function is not active (default setting)

Press “+”. The display shows “1” to indicate that the function is active

Press “P” again to save the settings

Silencing the acoustic alarm: power off, then power on again, or press the door control keys + or - for 5 seconds

Value 0 1 2 3 4 5 6 7 8

Time not active 5 sec 10 sec 20 sec 30 sec 60 sec 120 sec 180 sec 240 sec

Note: in order to exit the programming and save the parameters push P button for 5 seconds.

Press”+” to display “9” Press “P”, the display shows

“0” to indicate that the step/step command has the Open/Stop/ Close function (default setting)

Press”+”, “1” appears to indicate that the step/step command can only open

4.16 Opening command setting

It is possible to change the functioning of the open/stop/close command to only open

By enabling this function, the Step/Step command permits opening by accepting only reopening during closing. With the function “7=1” automatic closure enabled at each command the automatic closing time is updated With the function “7=0” automatic closure disabled with the door open it is possible to reclose it using the step/step command

4.17 Override and disabling of photocell detection

After parameter “9” press “+” to display “A”

Press “P”; the display shows “0” to indicate that the function is disabled, and therefore photocell detection is active throughout the stroke (factory setting)

Press “+” to select the detection

exclusion height of the required

photocell (see table below)

1) It is possible to override closure of the sectional door, even when the photocell contact is open.

- With the door open, press the transmitter button or DOOR command; the automation then signals failure of the closed photocell contact by emitting three consecutive beeps.

- Release the transmitter button or DOOR command, and within 4 seconds press and hold the same command; the automation will then override closure for as log as the command (HOLD-TO-RUN) is pressed.

2) It is possible to select a point of photocell detection exclusion from the ground, by means of function “A” (last item after function “9”)

Note: in order to exit the programming and save the parameters push P button for 5 seconds.

Value Description

0 Photocell detection enabled 1 Photocell detection disabled at 10 cm from point of closure 2 Photocell detection disabled at 20 cm from point of closure 3 Photocell detection disabled at 30 cm from point of closure 4 Photocell detection disabled at 40 cm from point of closure 5 Photocell detection disabled at 50 cm from point of closure 6 Photocell detection disabled at 60 cm from point of closure 7 Photocell detection disabled at 70 cm from point of closure 8 Photocell detection disabled at 80 cm from point of closure 9 Photocell detection disabled at 90 cm from point of closure

Note: in order to exit the programming and save the parameters push P button for 5 seconds.

4.18 Setting a second radio channel function

4.19 Selection of duration of courtesy light, with activation via second radio channel (only when parameter b not set to 3)

After parameter “A” press “+” to display “B”

After parameter “b” press “+” to display “C”

Press “P”; the display shows “2” to indicate that the built-in courtesy light on the motor and

the external light COM-LED

are active

Press “P”; the display shows “3” to indicate that the duration of the courtesy light set in the second radio channel is 3 min

Press “+” or “-” to select the required function:

0= only motor courtesy light active 1= only external courtesy light COM-LED active 2= motor courtesy light + external courtesy light COM-LED active 3= pedestrian function active: partial opening of 1 m

(Default setting: “2”)

(Default setting: "3”)

Note: in order to exit the programming and save the parameters push P button for 5 seconds.

On each automation movement command, the courtesy led light on the motor, and external courtesy light COM+LED (if tted) will remain lit for 3 minutes.

Value 0 1 2 3 4 5 6 7 8 9

Time not active 1 min 2 min 3 min 5 min 15 min 30 min 1 h 8 h 12 h

4.20 End of programming

Warning: this nal step must be done otherwise information will not be saved.

It is possible to abandon the programming phase and save data in any step on the functions menu from 4.11 to 4.20 in the following mode:

Press “P” in any function from 1 to 9 until the display shows the set value

Press and hold “P” for 5 sec-

onds to save the modications

made

A beep followed by a sliding “0” indicates that the programming procedure has concluded successfully

4.21 Memorisation and deletion of transmitters

Follow the procedure below to memorise ROLLING CODE transmitters. To memorise FIXED CODE transmitters, refer to point 4.12, then memorise the transmitters as described below:

1) MEMORISING A REMOTE CONTROL

• Press and release the “S” button on the sectional operator a number of times equal to the number of the output to be activated: once for

output 1 (door command ), twice for output 2 (courtesy light).

output 1:

3 sec

output 2:

• The “0” on the display of the sectional will ash a number of times equal to the number of the output selected, with 1 second pauses between ashes

• Press the key of the remote control to be memorised within 7 seconds, holding it down for at least 2 seconds

• If the memorisation has been successful, the “0” on the display will give one long ash and 1 beep

• To memorise another remote control on the same output, repeat point 1

N.B. If no commands are given for 7 seconds, the sectional automatically quits the programming mode

BUZZER SIGNAL MEANING

1 beep code memorized 2 beeps code already memorised 3 beeps memory full

2) DELETING A REMOTE CONTROL

• Press the “S” button until the “0” on the display lights up (about 3 seconds)

> 3 sec

3) CLEARING THE ENTIRE RECEIVER MEMORY

• Press the “S” button on the sectional and hold it down until the “0” lights up (about 3 seconds) and then goes out (about 3 seconds). Re- lease the “S” button

• Press the key of the remote control to be deleted within 7 seconds, holding it down until the “0” on the display goes out. Release the remote control key

• About 1 second after the remote control key is released, the “0” on the display starts to ash

• Conrm the deletion by pressing and release the “S” button on the sectional

• If the deletion has been successful, the “0” on the display will give one long ash

N.B. If no commands are given for 7 seconds, the receiver automatically quits the programming mode

> 3 sec > 3 sec

0,5 sec

3 sec

0,5 sec

• About 1 second after the “S” button is released, the “0” on the display starts to ash

1 sec 1 sec

• Press and release the “S” button on the display as the “0” ashes for the third time

• If the deletion has been successful, the display will give one long ash

3 sec

4) REMOTE MEMORISATION OF A REMOTE CONTROL WITH A REMOTE CONTROL ALREADY MEMORISED

• Press the key of the new remote control to be memorised, holding it down for at least 5 seconds

A transmitter can be memorised without accessing the receiver. The user needs to have a transmitter memorised previously, after which the procedure is as described below. The remote copy procedure must be carried out in the area served by the receiver.

• Press the key of the old remote control to be copied (if phase 1 has been successful, the automation system will not respond)

• Press the key of the new remote control to be memorised, holding it down for at least 3 seconds

• Press the key of the old remote control to be copied, holding it down for at least 3 seconds, to conrm and quit the programming mode

N.B. If no commands are given for 7 seconds, the receiver automatically quits the programming mode

4.22 Troubleshooting

In this paragraph it is highlighted some malfunctions that may happen.

Together with the warn on the display, the ashing light (if connected) will warn with a sequence of two short ashes, pause, two short ashes

Problem Causes Solution

The automation system does not work 1. The plug is not inserted rmly

2. The fuse is burned out

1. Have a technician check

2. Have a technician replace the fuse with one of the same type

The range of the transmitter is excessively

limited

The battery is not sufciently charged Replace the battery with a new one of the

same model The chain turns, but the door does not move The unlock system is disengaged Lock the clutch as per 4.3 The alarm continues to sound Alarm: 2000 cycles of operation Disconnect the power supply, then power

back on The door is not in position when it is opened

or closed, or it does not work

Incorrect setting Make settings again

The door does not work correctly, and the screen shows "H"

Control unit problem due to humidity Dry the unit (request assistance from a

technician) Sudden interruptions or jerks in the operat-

ing system, and the screen shows "F"

1. The traction spring is not straight

2. Presence of an obstacle

3. The power supply is not stable

1. Have a technician adjust the traction

spring.

2. Adjust the resistance to the suitable level

until “F” disappears During operation, you can hear a screech-

ing noise

Lack of lubricant between the guide and carriage after a long period of use

Lubricate properly or grease the point be-

tween the guide and the carriage The chain is loose and noisy Loosening of chain due to prolonged use

without lubrication between the guide and the carriage

Tight the chain and lubricate it. (see point

4.1).

5.2 Commissioning

Following the successful testing of all (and not just some) devices in the installation you can proceed with the commissioning

You must prepare, and keep for 10 years, the technical le of the

installation with the wiring diagram, drawing or photo of the installation, risks analysis and solutions adopted, manufacturer declaration of conformity of all devices connected, instruction manual of each device and maintenance schedule of the installation

Fix on the gate or door a plaque indicating the automation data, the

name of the person responsible for the commissioning, the serial number and year of construction, the CE mark

Attach a plaque indicating the steps required to manually unlock the motor

Implement and deliver to the end user the declaration of conformity, the instructions and warnings for use for the end user and the maintenance schedule of the installation

Make sure the user understands properly the automatic, manual and emergency operation of the automation.

Inform the end user in writing of the dangers and risks still present

WARNING - after detecting an obstacles, the gate or door stops, and the automatic closing is excluded; to restore movement you must press the command button or use the transmitter.

5 - TESTING AND COMMISSIONING THE AUTOMATION

5.1 Testing

All installation components must be tested following the procedures outlined in the respective instruction manuals

Check that they meet the guidelines in Chapter 1 - Safety warnings Check that the gate or door can move freely once the automation is unlocked, and that they are balanced and stationary if left in any position Check the correct operation of all connected devices (photocells,

sensitive edges, emergency buttons, etc.), testing the opening, closing and stopping of the gate or door via the connected control devices (transmitters, buttons, switches)

Carry out measurements of the impact force, as prescribed by standard EN12445 adjusting the functions of speed, motor force and deceleration of the unit if the measurements do not give the

desired results until you nd the right setting

The testing of the automation must be performed by qualied tech- nicians who must perform the tests required by relevant legislation related to risks, ensuring compliance with the provisions of the

regulations, in particular the EN12445 standard, which species the

testing methods for the automation of doors and gates.

6 - INSIGHTS

6.1 Battery charger connection 900KBP

VIPER LED can also function in the absence of main power supply

by installing 900KBP without making any modications to the system.

Connection sequence:

• Disconnect the 230 VAC power supply (120 Vac)

• Connect the 900KBP module as shown in the gure

• Re-connect the mains power supply

• New batteries charge up after about ten hours

Fig.1

Fig.2

Fig.3

Fig.4

PUSH

Key Automation S.r.l. produces systems for the automation of gates, garage doors, automatic doors, rolling doors, parking lots and road barriers. However, Key Automation is not the manufacturer of your automation, which is rather the result of a process of analysis, evaluation, selection of materials, and installation performed by your own installer. Each automation is unique and only your installer has the experience and professionalism required to create an installation to suit your needs, safe and reliable over time, and carried out according to the good industry practice, i.e. compliant with the current regulations. Even if your automation meets the security level re-

quired by law, this does not exclude the existence of “residual risks”,

i.e. the possibility that it may cause dangerous situations, usually as a result of improper or irresponsible use; for this reason we would like to give you some suggestions:

• Before using the automation for the rst time, ask the installer to explain the origin of residual risks.

• Keep this manual for future use and deliver it to any new owner of

the automation.

• Inappropriate or improper use of the automation can make it dangerous: do not command the movement of the automation if people, animals or things are in its range.

• Children: If properly designed, an automation ensures a high degree of security, preventing movement in the presence of people or things with its detection systems, and ensuring always predictable and safe activation. It is prudent to prevent children from playing near the automation and keep s out of their reach to prevent accidental activation.

• Malfunctions: As soon as you notice any malfunctions, disconnect

the installation from the power supply and operate the manual release. Do not attempt any repairs by yourself, but require the assistance of your installer: meanwhile, the installation can operate like a non-automated opening device after releasing the motor with the release key supplied with the system.

• In case of failures or power failures: while awaiting the arrival of

your installer or the restore of the electricity, if the installation is not equipped with backup batteries, the automation can be operated as any normal non-automated opening device. To do this, you must run the manual release.

Release and manual movement: before performing this operation pay attention that the device can be released only when the door is stationary.

• Maintenance: Like any machine, your automation needs periodic

maintenance to ensure its long life and total safety. Agree with your installer on a maintenance plan on a periodic basis; Key Automation recommends a frequency of 6 months for normal domestic use, but this period may vary depending on the intensity of use. All inspec-

tion, maintenance or repairs should be performed only by qualied

personnel.

• Do not change the installation and control or programming parameters of the automation: the responsibility lies with your installer.

• The testing, routine maintenance and any repairs must be documented by the person who performs them, and related documents must be kept by the owner.

The only interventions that are possible for the user and should be carried out periodically are the cleaning of the covers of the photocells, as well as the removal of any leaves or rocks that could block the automation. To prevent anyone from activating the gate or door, before proceeding, remember to release the automation and clean only with a cloth slightly dampened with water.

• Disposal: At the end of the automation life, make sure that the dismantling is carried out by qualied personnel and the materials

are recycled or disposed of according to local regulations in force.

• Operate the gate or door (with transmitter, key switch, etc..); if everything is working properly, the gate or the door will open and close

normally, otherwise the ashing light ashes and the manoeuvre

does not start.

With the safety devices out of use, the automation must be repaired as soon as possible.

Replacing the transmitter battery: if your transmitter seems to work worse or not work at all after a while, this may simply depend on the

exhaustion of the battery (depending on use, it may take several months to over a year). In that case, you will see that the conrmation of transmission light does not turn on, or comes on only briey.

The batteries contain polluting substances: do not throw them in the garbage but use the methods prescribed by local regulations.

Thank you for choosing Key Automation; for more information feel free to visit our website www.keyautomation.it.

7 - INSTRUCTIONS AND WARNINGS FOR THE END USER

SOMMAIRE

Avertissements pour la sécurité

2.1

2.2

2.3

2.4

2.5

4.1

4.2

4.3

4.4

4.5

4.6

4.7

4.8

4.9

4.10

4.11

4.12

4.13

4.14

4.15

4.16

4.17

4.18

4.19

4.20

4.21

4.22

5.1

5.2

6.1

Introduction au produit

Description du produit Composition Modèles et caractéristiques

Spécications techniques

Liste des câbles nécessaires

Contrôles préliminaires

Installation du produit

Assemblage du rail en 3 parties

Connexion du corps du moteur au rail Fixation du corps du moteur au rail

Ouverture manuelle de la porte Plan de câblage Visualisation en mode normal Personnalisation de l’installation

Conguration n de course en ouverture Conguration n de course en fermeture

Activation apprentissage force

Congurations niveau de force Conguration modalité réception Conguration fonction photocellule Conguration de la durée de fermeture automatique Conguration alarme 2000 cycles de fonctionnement Conguration commande ouverture Forçage et exclusion de la lecture des photo-

cellules Paramétrage de la fonction selon le canal radio Sélection de la durée de l’éclairage automatique

activable à travers un deuxième canal radio

(seulement si le paramètre B est différent de 3) Fin de la programmation Mémorisation et effacement des télécommandes Dépannage

Essai et mise en service

Essai Mise en service

Approfondissements

Connexion du chargeur de batterie

Instructions et avertissements destinés à l’utilisateur nal

Déclaration CE de conformité

pag. 35

pag. 36 pag. 36 pag. 36 pag. 37 pag. 37 pag. 38

pag. 38

pag. 38 pag. 38 pag. 39 pag. 39 pag. 39 pag. 40 pag. 40 pag. 40 pag. 40 pag. 41 pag. 41 pag. 41 pag. 42 pag. 42 pag. 42 pag. 42 pag. 43 pag. 43

pag. 44 pag. 44

pag. 44 pag. 45 pag. 47

pag. 48 pag. 48 pag. 48

pag. 48 pag. 48

pag. 49

pag. 115

ATTENTION – INSTRUCTIONS ORIGINALES – importantes consignes de sécurité. Il est important, pour la sécurité des personnes, de respecter les consignes de sécurité suivantes. Conserver ces

instructions.

Lire attentivement les instructions avant d’effectuer l’installation.

La conception et la fabrication des dispositifs qui composent le produit et les informations contenues dans ce guide respectent les normes de sécurité en vigueur. Néanmoins, une installation et une programmation erronées peuvent causer de graves blessures aux personnes qui exécutent le travail et à celles qui utiliseront l’installation. C’est pourquoi il est important, durant l’installation, de suivre scrupuleusement toutes les instructions fournies dans ce guide.

Ne pas effectuer l’installation en cas de doute, de quelque nature que ce soit, et, au besoin, demander des éclaircissements au service après-vente de Key Automation.

Pour la législation européenne, la réalisation d’une porte ou d’un portail automatique doit respecter les normes prévues par la directive 2006/42/CE (directive Machines) et, en particulier, les normes EN 12445, EN 12453, EN 12635 et EN 13241-1, qui permettent de déclarer la conformité de l’automatisme.

C’est pourquoi le branchement dénitif de l’automatisme au réseau

électrique, la réception de l’installation, sa mise en service et la main-

tenance périodique doivent être conés à du personnel qualié et

spécialisé qui interviendra selon les instructions fournies dans la section « Réception et mise en service de l’automatisme ».

De plus, il devra se charger de procéder aux essais prévus en fonction des risques présents et vérier le respect de toutes les prescriptions

des lois, normes et règlements : en particulier, le respect de toutes les

exigences de la norme EN 12445 qui dénit les méthodes d’essai pour la vérication des automatismes pour portes et portails.

ATTENTION - Avant de commencer l’installation, effectuer les analyses et vérications suivantes:

vérier que chacun des dispositifs destinés à l’automatisme est adapté

à l’installation à réaliser. À ce sujet, contrôler tout particulièrement les données indiquées dans le chapitre « Caractéristiques techniques ». Ne pas effectuer l’installation si ne serait-ce qu’un seul de ces dispositifs n’est pas adapté à ce type d’utilisation;

vérier que les dispositifs achetés sont sufsants pour garantir la sécurité de l’installation et son bon fonctionnement;

effectuer l’analyse des risques, qui doit aussi comprendre la liste des exigences essentielles de sécurité contenues dans l’annexe I de la directive Machines, en indiquant les solutions adoptées. L’analyse des risques est l’un des documents qui constituent le dossier technique de l’automatisme. Ce dernier doit être rédigé par un installateur professionnel.

Compte tenu des situations de risque qui peuvent se présenter durant les phases d’installation et d’utilisation du produit, il est nécessaire d’installer l’automatisme en respectant les consignes suivantes :

ne pas apporter de modications à une quelconque partie de l’automatisme, en dehors de celles qui sont prévues dans ce guide. Ce type d’interventions ne peut que causer des problèmes de fonctionnement. Le constructeur décline toute responsabilité en cas de dommages déri-

vant de produits modiés de manière arbitraire ;

il faut faire en sorte que les pièces des composants de l’automatisme ne soient jamais plongées dans l’eau ni dans d’autres substances liquides. Durant l’installation, éviter que des liquides puissent pénétrer à l’intérieur des dispositifs présents;

si le câble d’alimentation est détérioré, il doit être remplacé par le constructeur, par son service après-vente ou, dans tous les cas, par une

personne ayant une qualication similaire, de manière à prévenir tout

risque éventuel;

si des substances liquides pénètrent à l’intérieur des pièces des composants de l’automatisme, débrancher immédiatement l’alimentation électrique et s’adresser au service après-vente Key Automation. L’utilisation de l’automatisme dans ces conditions peut être source de danger;

ne pas mettre les différents composants de l’automatisme à proximité de sources de chaleur et ne pas les exposer à des ammes libres. Ces

actions peuvent les endommager et causer des problèmes de fonctionnement, un incendie ou des dangers;

toutes les opérations qui nécessitent l’ouverture de la coque de protection des différents composants de l’automatisme doivent s’effectuer avec la logique de commande débranchée de l’alimentation électrique. Si le dispositif de mise hors tension ne peut pas être surveillé, il faut poser dessus un écriteau indiquant : « MAINTENANCE EN COURS »;

tous les dispositifs doivent être raccordés à une ligne d’alimentation électrique avec mise à la terre de sécurité ;

le produit ne peut pas être considéré comme un système de protection efcace contre l’intrusion. Si vous souhaitez vous protéger efcacement, il faut intégrer d’autres dispositifs à l’automatisme;

le produit ne peut être utilisé qu’après les opérations de « mise en service » de l’automatisme, comme cela est prévu dans le paragraphe « Réception et mise en service de l’automatisme »;

prévoir dans le réseau d’alimentation de l’installation un dispositif de disjonction avec une distance d’ouverture des contacts qui garantisse la disjonction complète dans les conditions prévues par la catégorie de surtension III;

pour le raccordement de tubes rigides et exibles ou de passe-câbles, utiliser des raccords conformes à l’indice de protection IP55 ou supérieur;

l’installation électrique en amont de l’automatisme doit être conforme

aux normes en vigueur et être réalisée dans les règles de l’art ;

il est conseillé d’utiliser un bouton d’urgence à installer à proximité de

l’automatisme (raccordé à l’entrée STOP de la carte de commande) de manière à pouvoir arrêter immédiatement le portail ou la porte en cas de danger;

ce dispositif n’est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou menta-

les sont limitées ou qui manquent d’expérience ou de connaissance, à moins qu’elles aient pu bénécier, par le biais d’une personne respon-

sable de leur sécurité, d’une surveillance ou d’instructions relatives à l’utilisation du dispositif;

si le câble d’alimentation est détérioré, il doit être remplacé par le constructeur, par son service après-vente ou, dans tous les cas, par une

personne ayant une qualication similaire, de manière à prévenir tout

risque éventuel;

avant d’actionner l’automatisme, s’assurer que personne ne se trouve

à proximité;

avant d’effectuer une quelconque opération de nettoyage et de maintenance de l’automatisme, le débrancher du réseau électrique;

les enfants doivent être surveillés an de s’assurer qu’ils ne jouent pas

avec l’appareil.

ATTENTION - Les matériaux d’emballage de tous les composants de l’automatisme doivent être éliminés conformément à la norme locale en vigueur.

ATTENTION - Les données et les informations fournies dans ce guide peuvent être modiées par Key Automation S.r.l. à tout moment et sans obligation de préavis.

1 - AVERTISSEMENTS POUR LA SÉCURITÉ

2.1 - Description du produit

Viper Led est un moteur à engrenage électromécanique irréversible, conçu pour l’automatisation de portes basculantes jusqu’à 13m² et de portes sectionnelles jusqu’à 16 m². Viper est doté d’un encodeur intégré, d’une unité de contrôle et d’un

récepteur.

La récepteur a la possibilité de sélectionner un code xe ou variable.

Le rail est entraîné par une chaîne et est pré-assemblé en une ou trois pièces.

2 -

INTRODUCTION AU PRODUIT

2.2 Composition

Le système d’automation pour portes de garage est contenu dans deux boîtes, avec l’emballage du système d’automation et celui du montage du rail, comme illustre ci-dessous.

Emballage du système d’automation

Caractéristique Nom Q.te

Système d'automation

Manuel 1

Bras courbé pour porte 1

Collier de montage 2

Support 1

Étrier en "U" 3

Étrier de support 1

Étrier porte 1

Emballage des différents dispositifs de xation

6x15 Vis auto-taraudeuse à tète hexagonale (8x) 6x80 Vis avec écrou hexagonal (1x)

8x25 Broche de charnière (1x) 3x20 Goupille (1x) Bague d’écartement latéral (1x)

6x80 Cheville expansible (6x) 8x20 Vis avec écrou hexagonal (4x)

Emballage rail

Guide pré-assemblé, en 3 pièces ou en une seule pièce

Rail (1x) Bras droit pour porte (1x) Chaîne (1x) Cordelette d'urgence (1x) Chariot (1x)

2.3 Modèles et caractéristiques

Les données peuvent varier en fonction des frottements, de l’équilibrage de la porte et du type de guide utilisé.

155

370

200

3080

2.4 Spécications techniques

Modèle et utilisation conseillée - Rail et dimensions disponibles

DONNÉES TECHNIQUES

VIP7U/VIP7 (VIP7UL/VIP7L)

VIP10U/VIP10 (VIP10UL/VIP10L)

VIP104 (VIP104L)

Vitesse 12 cm/s 12 cm/s 12 cm/s Force 700 N 1000 N 1000 N Cycle de fonctionnement 60 % 60 % 60 % Course 2,8 m 2,8 m 3,5 m Alimentation 230 Vac (120 Vac) 230 Vac (120 Vac) 230 Vac (120 Vac) Absorption à 230 Vca (120 Vca) 0,5 A (1 A) 0,7 A (1,4 A) 0,7 A (1,4 A) Absorption moteur 24 Vcc 4,16 A 6,66 A 6,66 A Consommation électrique 100 W 160 W 160 W Lumière integrée oui oui oui Clignotant 15 W MAX 15 W MAX 15 W MAX Éclairage automatique extérieur 10 W MAX 10 W MAX 10 W MAX Sortie d’alimentation des accessoires 250mA (24 Vdc) 250mA (24 Vdc) 250mA (24 Vdc) Fusibles 1 ligne d’alimentation 2.5AT temporisé 2.5AT temporisé 2.5AT temporisé

N° maximum telecommandes

stockable FIX CODE

20 20 20

N° maximum telecommandes

stockable ROLLING CODE

20 20 20

Degrés de protection IP 43 IP 43 IP 43 Dimensions (L - P - H) 200-370-155 mm 200-370-155 mm 200-370-155 mm Poids 13 Kg 13,5 Kg 16 Kg Température de fonctionnement -20° + 55° °C 20° + 55° °C -20° + 55° °C Taille maximum des portes 10 m

13 m

16 m

Poids maximum des portes 90 Kg 130 Kg 130 Kg

LIMITES D’UTILISATION

Porte

sectionnelle

Porte

basculante

Porte bascu-

lante non

débordante

VIP7U/VIP7/(VIP7UL/VIP7L)

H max=2,7m m² max=10m²

H max=3m m² max=9m²

H max=2,5m m² max=9m²

VIP10U/VIP10/(VIP10UL/VIP10L)

H max=2,7m m² max=13m²

H max=3m m² max=14m²

H max=2,5m m² max=14m²

Modèle Tension (V)

Supercie de

la porte (m2)

Longueur totale

Course du

rail

Hauteur de la porte

en ouverture

Différence température

ambiante (°C)

VIP7U/

(VIP7UL)

190-240

(110 - 130)

<=10

3320 mm (1x3,3m) 2700 mm <2700 mm

-20+55

VIP7/

(VIP7L)

190-240

(110 - 130)

<=10

3320 mm (3x1,1m) 2700 mm <2700 mm

-20+55

VIP10U/

(VIP10UL)

190-240

(110 - 130)

<=13

3320 mm (1x3,3m) 2700 mm <2700 mm

-20+55

VIP10/

VIP10L)

190-240

(110 - 130)

<=13

3320 mm (3x1,1m) 2700 mm <2700 mm

-20+55

VIP104/

(VIP104L)

190-240

(110 - 130)

<=16

4000 mm (1x4m) 3400 mm <3400 mm

-20+55

VIP104 (VIP104L)

H max=3,4m m² max=16m²

H max=3,4m m² max=14m²

H max=3,2m m² max=14m²

CODE DESCRIPTION FORCE GUIDE

VIP7U/(VIP7UL)

Pour portes sectionnelles jusqu’a 10 m2, moteur 24Vdc, avec armoire de commande et recepteur

700N chaîne pré-assemblée 3320 mm pièce unique

VIP7/(VIP7L)

Pour portes sectionnelles jusqu’a 10 m2 moteur 24 Vdc, avec armoire de commande et recepteur

700N

chaîne 3320 mm en 3 pièces avec attache rapide

VIP10U/(VIP10UL)

Pour portes sectionnelles jusqu’a 13 m2 moteur 24 Vdc, avec armoire de commande et recepteur

1000N chaîne pré-assemblée 3320 mm pièce unique

VIP10/(VIP10L)

Pour portes sectionnelles jusqu’a 13 m2 moteur 24 Vdc, avec armoire de commande et recepteur

1000N

chaîne 3320 mm en 3 pièces avec attache rapide

VIP104/(VIP104L)

Pour portes sectionnelles jusqu’a 16 m2 moteur 24 Vdc, avec armoire de commande et recepteur

1000N chaîne pré-assemblée 4000 mm pièce unique

4 -

INSTALLATION DU PRODUIT

4.1 Assemblage du rail en 3 parties

1. Alignez les trois pièces du guide

2. Placez le connecteur au centre du guide et entre les positions limites, puis répétez l’opération pour le second connecteur.

3. Serrer l’écrou avec une clé à douille Ø 13

4. Régler le tirage de la chat ne comme indiqué sur le schéma. Pour un réglage correct, s’assurer que durant la manutention du portail la chaîne ne sorte pas du rail (trop lâche) ou en cas contraire n’ait tendance à courber le rail (trop tirée).

Position limite

Connecteur

Position limite

TABLEAU DE LISTE DES CÂBLES

Branchement

da 1 a 10m da 10 a 20m da 20 a 30m

Ligne électrique d'alimentation

3 x 1,5 mm

3 x 2,5 mm

Clignotant

2 x 0,5mm

Cellule photo-électrique transmetteur

2 x 0,5mm

Cellule photo-électrique récepteur

4 x 0,5mm

Sélecteur à clé

3 x 0,5 mm

Bords xes

2 x 0,5 mm

Bords mobiles

2 x 0,5 mm

Antenne câble blindé type RG58 Câble blindé type RG58 max 10 m

Environ

3 - CONTRÔLES PRÉLIMINAIRES

Avant d'installer le produit, vérier les points suivants :

- Vérier que le portail ou la porte soient adaptés à une automatisation

- Le poids et les dimensions du portail ou de la porte doivent être com-

pris dans les limites d'usage spéciées pour l'automation sur laquelle

le produit est installé.

- Vérier la présence et la solidité des arrêts mécaniques de sécurité

du portail ou de la porte

- Vérier que la zone de xation du produit ne soit pas soumise à inondation

- Des conditions d'acidité ou salinité élevées ou la proximité de sources

de chaleur pourraient provoquer des dysfonctionnements sur le produit

- En présence de conditions climatiques extrêmes (par exemple en présence de neige, gel, forte amplitude thermique, température élevée) les frottements pourraient augmenter impliquant une force nécessaire au mouvement et au démarrage initial supérieure à celle nécessaire en conditions normales.

- Vérier que le mouvement manuel du portail ou de la porte soit uide et sans friction notable ou s'il existe un risque de déraillement.

- Vérier que le portail ou la porte soit en équilibre et restent donc immo-

bile en cas d'arrêts dans n'importe quelle position.

- Vérier que le circuit électrique auquel le produit sera raccordé soit

équipé d'une mise à la terre de sécurité adaptée et protégé par un dispositif magnétothermique et différentielle.

– Sur le réseau d'alimentation, prévoir un dispositif de déconnexion avec une distance d'ouverture des contacts permettant la déconnexion

complète dans les conditions indiquées par la catégorie de surtension III.

- Vérier que l'intégralité de l'équipement utilisé pour l'installation soit conforme aux normes en vigueur.

2.5 Liste des câbles nécessaires

Dans le cadre d'une installation type, les câbles nécessaires pour le branchement des différents dispositifs sont indiqués dans le tableau de liste des câbles.

Les câbles utilisés doivent être adaptés au type d'installation. Par

exemple, il est recommandé d'utiliser un câble de type H03VV-F pour la pose en espaces internes ou H07RN-F en cas d'installation en extérieur.

4.2 Connexion du corps du moteur au rail

6x15 Vis auto-taraudeuse

Étrier du type en U

Rail

Bague d’écartement latéral

Tête pivotée à 90°

Standard

6x15 Vis auto-taraudeuse

U bracket

Rail

Bague d’écartement latéral

4.4 Ouverture manuelle de la porte

Rail

Chariot

Cordon

En cas de coupure de courant

(1 ). Si la porte est en position fermée:

Tirer la cordelette et débloquer l’enclenchement de l’embrayage an de permettre à la porte d’être facilement soulevée.

(2). Si la porte est en position ouverte: Tirer la cordelette une seule fois pour permettre à la porte de descendre vers le bas en position de fermeture.

4.3 Fixation du corps du moteur au rail

positionner le rail en faisant référence à la gure

MIN 0 cm MAX 40 cm

MAX 40 cm

Mur

Porte

Étrier de support

Étrier du typé en U

Support bracket

6x80 Vis

Rail

Cheville expansible

Cheville

expansible

8x25 Broche de

courbe

8x20 Vis

Bras courbé pour porte

6x15 Vis auto

taraudeuse

Étrier porte

Fixation

avec support standard inclus

N.B. Pour les installations sur les portes è basculantes, l’accessoire BO-SEZ est nécessaire.

370

200

3080

270

4.6 - Visualisation en mode normal

En « MODE NORMAL », lorsque l’installation est alimentée normalement, l’écran LCD à 2 chiffres pivote et après 30 sec. s’éteint

4.5 Plan de câblage

Attention: Avant d’effectuer les connexions, assurez-vous que l’installation n’est pas sous tension

4.7 Personnaliser l’installation

Programmation

Préparation A. Déplacer délicatement la porte pour actionner le chariot an que le système d’automation puisse guider la porte

B. Activer l’alimentation, la lumière s’allume, l’unité “sonne” une fois et l’écran afche 0” en cycles.

Attention: Si la programmation n’est pas achevée, les congurations seront automatiquement effacées. Si des informations erronées ont été

programmées, désactiver l’alimentation et puis la réactiver en faisant référence à ce qui suit.

4.8 Conguration n de course en ouverture

Appuyez sur la touche « P » pendant 5 secondes

Appuyer sur “+” Ou bien appuyer sur “-”

L’unité émet un bip et afche

“1”

Ouverture porte Fermeture porte

Appuyer sur “P”, “1” clignote

Quand la porte s’ouvre en atteignant la position idéale, appuyer sur la touche “P” pour sauvegarder les

Attention: les informations sauvegardées n’ont pas d’effet si l’on utilise cette procédure pour la conguration de la n de course en fermeture

Description des boutons

1 - P bouton de fonction 2 - S mise en mémoire des boutons de la télécommande 3 - + augmentation des paramètres du bouton 4 - - diminution des paramètres du bouton

5 - Afchage

La connexion du clignotant devra être faite entre COM et FLASH La connexion de l’éclairage automatique extérieur devra être faite entre COM et LED La connexion du contact de la photocellule devra être faite entre PH1 et NEG (contact normalement fermé NF)

L’interrupteur de sécurité STOP doit être connecté entre le STOP et le NEG (interrupteur normalement fermé NC) L’interrupteur point à point étape par étape doit être connecté entre le SBS et le NEG (interrupteur normalement ouvert NA)

T2.5A 250V

SBS

STOP

NEG

PH1

COM

LED

COM

BATTERY

MAX 5x

FLAT

FLASH

+24V

NEG

LED

COM

NEG

DISPLAY

RECEIVER

CPU

+5V

VIN

NEG

24Vac/dc

4.9 Conguration n de course en fermeture

Appuyer sur”+” pour afcher “2”

Fermeture porte Ou ouverture porte

Appuyer sur “P”, “2” clignote

Quand la porte se ferme en atteignant la position Idéale, après 2 secondes appuyer sur la touche “P” pour sauvegarder les informations

Appuyer sur “-” Ou bien appuyer sur “+”

4.10 Activation apprentissage force

Appuyer sur”+” pour afcher “3”

Appuyer sur “P” après l’arrêt, appuyer de nouveau sur “P”

Appuyer sur “P”, “3” clignote

Fermeture de la porte

La porte s’ouvre automatiquement

Appuyer sur “P” pour sauvegarder les informations

Appuyer sur “P” l’écran afche

“ ”

Appuyer sur “+”, ou appuyer sur “-” pour sélectionner le niveau

4.11 Congurations niveau de force

Remarque: Pour quitter la programmation et sauver le paramètre, appuyer sur bouton P pendant 5 secondes

Appuyer sur”+”

pour afcher “4”

Préconguration en usine

Niveau de force

Basse

Élevée

Appuyer sur “P” pour sauve-

garder les congurations

Après avoir reconguré le niveau de force, actionner la porte pour un cycle complet avant de l’utiliser, car le 1er cycle qui suit la reconguration sert à apprendre la nouvelle force qui, au cours de ce cycle, est très élevée.

Attention!! A n de ne pas détecter faux obstacles à la fermeture pendant le normal fonctionnement, il est conseillé de ne pas obliger la fermeture quand la porte est entrée en contact avec le sol.

L’unité de contrôle est réglée pour le contrôle radio de tous les transmetteurs Key Automation.

Appuyer sur”+” pour afcher “5”

Appuyer sur ”+” pour afcher “7”

Appuyer sur ”+” pour afcher “6”

Appuyer sur “P”, sur l’écran “1” clignote, pour indiquer que le

décodage radio conguré est ROLLING CODE (précongu-

ration en usine); si on sélectionne 2 sur l’écran le décodage

radio conguré est FIX CODE

Appuyer sur ou “-” pour sélectionner le type de décodage souhaité

Appuyer sur la touche “P” pour

afcher “5”, et sauvegarder les congurations.

4.13 Conguration Fonction Photocellule

(Congurée par défaut sur “0”)

Appuyer sur “P”, l’écran afche

“0”, pour indiquer que la photocellule n’est pas active en

ouverture (préconguration en

usine)

Appuyer sur “+”, l’écran afche

“1”, pour indiquer que la photocellule est active en ouverture

À l’aide de cette fonction, avec la porte fermée et photocellule interrompue, on peut activer/désactiver la commande d’ouverture

Appuyer de nouveau sur “P” pour sauvegarder les congurations

4.14 Conguration de la durée de fermeture automatique

(Congurée par défaut sur “0”)

Appuyer sur “P” pour afcher

“0”, la fonction n’est pas active

(préconguration en usine)

Appuyer sur ”+” pour afcher

“1” et activer la fonction, la durée de la fermeture automatique est de 5 secondes

Appuyer sur la touche “P” pour afcher “7” et quitter le pro- gramme conformément au manuel, après avoir sélectionne la durée de la fermeture automatique de la porte

4.12 Conguration modalité réception

4.15 Conguration alarme 2000 cycles de fonctionnement

(Congurée par défaut sur “0”)

Appuyer sur ”+”

pour afcher “8”

Appuyer sur “P”, l’écran afche

“0”, pour indiquer que la fonction n’est pas active (préconguration en usine)

Appuyer sur “+”, l’écran afche

“1”, pour indiquer que la fonction est active

Appuyer de nouveau sur “P” pour sauvegarder les congurations

L’alarme sonore s’éteint : désactiver l’alimentation, puis la réactiver de nouveau ou appuyer sur la touche de commande de la porte pendant 5 sec.

Valeur 0 1 2 3 4 5 6 7 8

Durée inactif 5 sec 10 sec 20 sec 30 sec 60 sec 120 sec 180 sec 240 sec

Remarque: Pour quitter la programmation et sauver le paramètre, appuyer sur bouton P pendant 5 secondes

Appuyer sur ”+”

pour afcher “9”

Appuyer sur “P”, l’écran afche

“0” pour indiquer que la commande pas à pas a la fonction Ouverture\Arrêt\Fermeture

(préconguration en usine).

Appuyer sur “+”, l’écran afche

“1 “Pour indiquer que la commande pas à pas peut seulement ouvrir

4.16 Conguration commande Ouverture

Il est possible de changer le fonctionnement de la commande ouvrir/arrêt/fermeture uniquement en ouverture

Avec l’activation de cette fonction, la commande P\P permet l’ouverture en acceptant uniquement la réouverture en phase de fermeture. Avec la fonction “7=1” (fermeture automatique activée), le temps de fermeture automatique est mis à jour à chaque commande Avec la fonction “7=0” (fermeture automatique non activée), avec la porte ouverte, il est possible de refermer grâce à la commande pas à pas

4.17 Forçage et désactivation de la lecture des photocellules

Après le paramètre « 9 » pres-

ser « + » pour afcher « A »

Presser « P », « 0 » s’afche pour indiquer que la fonction est désactivée, la lecture de la photocellule est donc active pendant toute la course (paramétrage d’usine).

Presser « + » pour choisir la

hauteur souhaitée d’exclusion

de lecture de la photocellule (voir tableau ci-dessous).

1) La fermeture de la porte sectionnelle peut aussi être forcée avec le contact de la photocellule ouvert.

- Avec la porte ouverte presser le bouton de l’émetteur ou de la commande DOOR; l’automatisme indiquera l’absence de contact fermé de la photocellule par trois bips consécutifs.

- Relâcher le bouton de l’émetteur ou de la commande DOOR et dans un délai de 4 secondes presser de nouveau le bouton de commande en le gardant enfoncé; l’automatisme restera en fermeture forcée tant que le bouton de commande (COMMANDE À ACTION MAINTENUE) restera enfoncé.

2) Un point d’exclusion de la lecture des photocellules par rapport au sol peut être sélectionné à l’aide de la fonction « A » (dernière fon- ction après la fonction « 9 »).

Remarque: Pour quitter la programmation et sauver le paramètre, appuyer sur bouton P pendant 5 secondes

Valeur Description

0 Lecture photocellule activée 1 Lecture photocellule désactivée à 10 cm du point de fermeture 2 Lecture photocellule désactivée à 20 cm du point de fermeture 3 Lecture photocellule désactivée à 30 cm du point de fermeture 4 Lecture photocellule désactivée à 40 cm du point de fermeture 5 Lecture photocellule désactivée à 50 cm du point de fermeture 6 Lecture photocellule désactivée à 60 cm du point de fermeture 7 Lecture photocellule désactivée à 70 cm du point de fermeture 8 Lecture photocellule désactivée à 80 cm du point de fermeture 9 Lettura fotocellula disabilitata a 90 cm dal punto di chiusura

Remarque: Pour quitter la programmation et sauver le paramètre, appuyer sur bouton P pendant 5 secondes

4.18 Paramétrage de la fonction du deuxième canal radio

4.19 Sélection de la durée de l’éclairage automatique activable à l’aide d’un deuxième canal radio (seulement si le paramètre b est différent de 3)

Après le paramètre « A » pres-

ser « + » pour afcher « B »

Après le paramètre « b » presser « + » pour afcher « C »

Presser « P », « 2 » s’afche pour indiquer que l’éclairage automatique intégré dans le

moteur et l’éclairage extérieur

COM-LED sont activés

Presser « P », « 3 » s’afche pour indiquer que la durée de l’éclairage automatique programmé dans le deuxième canal radio est de 3 min

Presser « + » ou « - » pour sélectionner la fonction souhaitée:

0= active uniquement l’éclairage automatique dans le moteur 1= active uniquement l’éclairage automatique extérieur COM-LED 2= active l’éclairage automatique dans le moteur + l’éclairage automatique extérieur COM-LED 3= active la fonction piétonne : ouverture partielle d’1 m

(Congurée par défaut sur “2”)

(Congurée par défaut sur “3”)

Remarque: Pour quitter la programmation et sauver le paramètre, appuyer sur bouton P pendant 5 secondes

À chaque commande de mouvement de l’automatisme l’éclairage automatique à LED dans le moteur et éventuellement l’éclairage automatique extérieur COM+DEL resteront allumés pendant 3 minutes.

Valeur 0 1 2 3 4 5 6 7 8 9

Durée inactif 1 min 2 min 3 min 5 min 15 min 30 min 1 h 8 h 12 h

4.20 Fin de la programmation

Attention: cette étape nale doit être effectuée sinon les informations ne seront pas enregistrées.

Il est possible de quitter la phase de programmation et d’enregistrer les données à chaque étape du menu fonctions de 4.11 à 4.20 dans le mode suivant:

Appuyer sur “P” dans une fonction quelconque de 1 à 9

jusqu’à l’afchage de la valeur congurée

Maintenir la touche “P” enfoncée pendant 5 secondes

Un bip suivi du “0” délant indiquera que la procédure de programmation s’est achevée avec succès

4.21 Mémorisation et effacement d’un émetteur

Respecter la procédure suivante pour la mémorisation des émetteurs à CODE TOURNANT. Pour mémoriser les émetteurs à CODE FIXE voir point 4.12 puis mémoriser les émetteurs selon les indications ci-dessous:

1) MÉMORISATION D’UNE RADIO COMMANDE

• Presser puis relâcher la touche « S » de l’actionneur de la porte sectionnelle pour un nombre de fois égal à la sortie que l’on souhaite activer: 1 fois pour la sortie 1 (commande de la porte), deux pour la sortie 2 (éclairage automatique).

Sortie 1:

3 sec.

Sortie 2:

• Le « 0 »sur l’afcheur de l’actionneur de la porte sectionnelle effectue un nombre de clignotements correspondant à la sortie avec un intervalle d’une seconde entre les clignotements

• Dans les 7 secondes qui suivent, presser pendant au moins 2 secondes la touche de la radiocommande que l’on veut mémoriser

• Si la mémorisation a été correctement effectuée, le « 0 » sur l’afcheur émettra un clignotement long et 1 bip

• Pour mémoriser une autre radiocommande sur la même sortie, répéter le point 1

Remarque: au bout de 7 secondes d’inactivité, l’actionneur de la porte sectionnelle sort automatiquement de la phase de programmation

INDICATEUR SONORE BUZZER SIGNIFICATION

1 Bip Code mémorisé 2 Bips Code déjà mémorisé 3 Bips Mémoire pleine

2) EFFACEMENT D’UNE RADIOCOMMANDE

• Presser la touche « S » jusqu’à ce que le « 0 » s’allume sur l’afcheur (environ 3 secondes)

> 3 sec

3) EFFACEMENT DE TOUTE LA MÉMOIRE DU RÉCEPTEUR

• Presser sans le relâcher le bouton « S » sur l’actionneur de la porte sectionnelle et le garder enfoncé jusqu’à ce que le « 0 » s’allume (en- viron 3 secondes) puis s’éteigne (environ 3 secondes). Relâcher la touche « S »

• Dans les 7 secondes qui suivent, presser une touche de la radiocommande que l’on veut effacer jusqu’à ce que le « 0 » sur l’afcheur s’éteigne. Relâcher la touche de la radiocommande

• Environ une seconde après que la touche a été relâchée, le « 0 » commence à clignoter sur l’afcheur

• Conrmer l’effacement en pressant et relâchant le bouton « S » sur l’actionneur de la porte sectionnelle

• Si l’effacement a été correctement effectué, le « 0 » sur l’afcheur émettra un clignotement long

Remarque: au bout de 7 secondes d’inactivité, le récepteur sort automatiquement de la phase de programmation

> 3 sec > 3 sec

0,5 sec

3 sec

0,5 sec

• Environ une seconde après que la touche « S » a été relâchée, le « 0 » sur l’afcheur commence à clignoter

1 sec 1 sec

• Presser et relâcher la touche « S » sur l’afcheur quand le « 0 » clignote pour la troisième fois

• Si l’effacement a été correctement effectué, l’afcheur émettra 1 clignotement long

3 sec

4) MÉMORISATION À DISTANCE D’UNE RADIOCOMMANDE AVEC UNE RADIOCOMMANDE DÉJÀ MÉMORISÉE

• Presser pendant au moins 5 secondes la touche de la nouvelle radiocommande à mémoriser

Il est possible de mémoriser un émetteur sans accéder au récepteur. Pour cela, il faut disposer d’un émetteur mémorisé précédemment et suivre la procédure ci-dessous. La procédure de copie à distance doit être effectuée dans la zone de couverture du récepteur.

• Presser pendant au moins 3 secondes la touche de l’ancienne radiocommande à copier (si la phase 1 précédente a été correctement effectuée, l’automatisme ne s’active pas)

• Presser pendant au moins 3 secondes la touche de la nouvelle radiocommande à mémoriser

• Presser pendant au moins 3 secondes la touche de l’ancienne radiocommande à copier pour conrmer et sortir de la phase de program-

mation

Au bout de 7 secondes d’inactivité, le récepteur sort automatiquement de la phase de programmation

4.22 Dépannage

Dans ce paragraphe sont soulignés quelques dysfonctionnements qui peuvent survenir.

En même temps que l’afchage d’alerte sur l’écran, la lumière clignotante (si elle est connectée) vous avertira avec une séquence de deux clignotements rapides, une pause puis deux clignotements rapides

Problem Causes Solution

Le système automatique ne marche pas 1. La prise n'est pas bien insérée

2. Le fusible est grillé

1. Faites inspecter par un technicien

2. Demandez à un technicien de remplacer le fusible par un autre de même type

La portée de la télécommande est excessivement limitée

La batterie n'est pas sufsamment chargée Remplacez la batterie par une batterie

neuve de même modèle

La chaîne tourne mais la porte ne bouge pas Le système de déverrouillage est dés-en-

clenché

Verrouillez l'embrayage tel qu'expliqué en

4.3 L'alarme reste active Alarme : 2000 cycles d'opération Déconnectez l'alimentation, puis rebranchez La porte n'est pas en position lorsqu'on l'ou-

verte ou qu'on la ferme ou la porte ne fonctionne pas

Réglages incorrects Refaire les réglages

La porte ne fonctionne pas correctement et

la lettre « H » s'afche sur l'écran

Problème de l'unité de contrôle dû à l'humidité

Séchez l'unité (nécessite l'aide d'un technicien)

Interruptions soudaines ou à-coups dans le système opérationnel et la lettre « F » s'af-

che sur l'écran

1. Le ressort de traction n'est pas droit

2. Présence d'un obstacle

3. L'alimentation électrique n'est pas constante

1. Demandez à un technicien d'ajuster le

ressort de traction.

2. Réglez la résistance au niveau adéquat

jusqu'à ce que le « F » s'éteigne

Durant le fonctionnement, vous entendez un bruit de crissement

Manque de lubriant entre le guide et le chariot

après une longue période d'utilisation

Lubriez correctement ou graissez le point

de contact entre le guide et le chariot

La chaîne est détendue et fait du bruit Détente de la chaîne due à une utilisation

prolongée sans lubrication entre le guide et

le chariot

Retendez la chaîne et lubriez-la. (voir point

4.1).

5.2 Mise en service

Une fois l’essai de tous les dispositifs du système réussi (et non de seulement quelques-uns), il est possible de procéder à la mise en service.

Il est nécessaire de réaliser et de conserver pendant 10 ans le fascicule technique de l’installation, lequel devra contenir le schéma électrique, le dessin ou photo de l’installation, l’analyse des risques et les solutions adoptées, la déclaration de conformité du fabricant de tous les dispositifs reliés, le manuel d’instructions de tous les dispositifs et le programme d’entretien du système.

Apposer la plaque d’identication de l’automation sur laquelle gurent

le nom du responsable de la mise en service, le numéro de matricule et l’année de construction ainsi que la marque CE directement sur le portail ou sur la porte.

Fixer une plaque indiquant les opérations nécessaires pour procéder

au déblocage manuel du système.

Réaliser et remettre à l’utilisateur nal la déclaration de conformité, les instructions et les avertissements destinés à l’utilisateur nal ainsi que

le programme d’entretien de l’installation.

S’assurer que l’utilisateur ait bien compris le fonctionnement automatique, manuel et de secours de l’automation.

Informer, également par écrit, l’utilisateur nal des dangers et des

risques résiduels.

ATTENTION - suite à la détection d’un obstacle, le portail ou la porte s’arrête en ouverture et la fermeture automatique est exclue. Pour reprendre le mouvement, il est nécessaire d’appuyer sur la touche de commande ou d’utiliser le transmetteur.

5 - ESSAI ET MISE EN SERVICE DE L’AUTOMATION

5.1 Essai

Tous les composants de l’installation doivent être testés en suivant les procédures indiquées dans les manuels d’instructions respectifs

Vérier que les indications fournies au Chapitre 1 – Avertissements

pour la sécurité aient été respectées.

Vérier que le portail ou la porte puissent bouger librement une fois

l’automation débloquée, qu’ils soient en équilibre et qu’ils restent donc immobiles lorsqu’ils sont laissés dans n’importe quelle position. Vérier que tous les dispositifs reliés fonctionnent correctement (cel-

lules photo-électriques, bords sensibles, boutons d’urgence, autres) en effectuant des essais d’ouverture, de fermeture et d’arrêt du portail ou de la porte à l’aide des dispositifs de commande reliés (transmetteurs, touches, sélecteurs)

Procéder à la mesure de la force d’impact conformément à la norme EN12445 en réglant les fonctions de vitesse, force moteur et ralentissement de la centrale si les mesures ne sont pas satisfaisantes, jusqu’à obtention du réglage adapté.

L’essai de l’installation doit être effectué par un technicien qualié qui devra procéder aux essais requis par la norme de référence en fonction des risques présents, en vériant le respect des prescriptions

normatives, en particulier celles de la norme EN12445 indiquant les

méthodes d’essai pour les automatismes relatifs aux portes et portails.

6 - INSIGHTS

6.1 Connexion du chargeur de batterie 900KBP

VIPER LED peut également fonctionner en absence de branchement au secteur en installant 900KBP sans apporter aucune modi-

cation au système.

Séquence de branchement :

• Débranchez l’alimentation 230 Vac (120 Vac)

• Connecter le module 900KBP comme l’indique la gure

• Re-branchez l’alimentation au secteur

• Les nouvelles batteries se chargent en environ 10 heures

Fig.1

Fig.2

Fig.3

Fig.4

PUSH

Key Automation S.r.l. produit des systèmes pour l'automation de portails, portes de garage, portes automatiques, volets, barrières pour parkings et sur route. Key Automation n'est cependant pas le concepteur de votre automation, étant en revanche le résultat d'un travail d'ana-

lyse, d'évaluation, de choix de matériaux et de réalisation du système effectué par votre installateur de conance. Chaque automation est unique et seul votre installateur possède l'expérience et le professionnalisme nécessaire pour exécuter une installation conforme à vos exigences, sure et able dans le temps, et surtout réalisée dans les règles

de l'art, c'est-à-dire en conformité avec les normes en vigueur. Même si l'automation en votre possession dispose du niveau de sécurité adapté requis par les normes, ceci n'exclut pas l'existence d'un « risque résiduel », soit la possibilité de génération de situations de danger, le plus souvent dues à un usage inconscient ou erroné. Ainsi, nous souhaitons fournir quelques conseils sur les comportements à adopter :

• Avant d'utiliser l'automation pour la première fois, demander à l'installateur d'expliquer l'origine des risques résiduels.

•

Conserver le manuel en cas de doute ultérieur et le consigner à

l'éventuel nouveau propriétaire de l'automation.

• Un usage inconscient et impropre peut rendre l'automation dangereuse : ne pas commander le mouvement de l'automation si toute personne, animal ou objet se trouvent dans son champ d'action.

• Enfants : S'il est conçu de façon adapté, un système d'automation garantit un degré de sécurité élevé, empêchant, grâce à ses dispositifs de détection, tout mouvement en présence de personnes ou d'objets. Ceci permet de garantir une activation toujours prévisible et sécurisée. Il est

dans tous les cas recommandé, par prudence, d'interdire aux enfants de jouer à proximité du système et de ne pas laisser les transmetteur à leur portée an d'éviter toute activation involontaire.

• Anomalies : En cas de constat d'un comportement anormal de l'au-

tomation, couper l'alimentation électrique et procéder au déblocage manuel. Ne procéder à aucune réparation et demander l'intervention

de votre installateur de conance : pendant ce temps, le système peut

fonctionner avec une ouverture non automatisée après avoir débloqué le motoréducteur à l'aide de la clé de déblocage fournie en dotation.

• En cas de rupture ou d'absence d'alimentation : Dans l'attente de

l'intervention de l'installateur ou du rétablissement de l'énergie électrique si le système ne dispose pas d'une batterie tampon, l’automation pourra être actionnée comme n'importe quel système d'ouverture non automatisé. Pour cela, il est nécessaire de procéder au déblocage manuel.

Déblocage et mouvement manuel : avant d'effectuer cette opération, s'assurer que le déblocage n'ait lieu que lorsque le battant est arrêté.

• Entretien : Comme toute machine, l'automation a besoin d'un entretien périodique permettant une majeure durée de fonctionnement en

toute sécurité. Dénir un programme d'entretien à fréquence périodique

avec l'installateur. Key Automation recommande une intervention tous les 6 mois pour un usage domestique normal, cependant cette fréquence peut varier en fonction de l'intensité d'usage. Toute intervention

de contrôle, entretien et réparation doit être effectuée exclusivement par un personnel qualié.

• Ne pas modier le système et les paramètres de programmation et de

réglage de l'automation : la responsabilité relève de l'installateur.

• L'essai, les entretiens périodiques et les éventuelles réparations doivent être documentés par la personne en charge de leur exécution

et les documents doivent être conservés par le propriétaire de l'installation.

Les seules interventions tolérées pour l'utilisateur et que nous recom-

mandons d'exécuter périodiquement consistent à nettoyer les verres

des cellules photo-électriques et à retirer les éventuelles feuilles ou

cailloux susceptibles de faire obstacle à l'automation. Pour éviter que

quiconque ne puisse actionner le portail ou la porte, avant de procéder, ne pas oublier de bloquer le portail ou la porte et utiliser uniquement un

chiffon légèrement humidié à l'eau.

• Élimination : En n de vie de l'automation, s'assurer que le démantèlement soit effectué par un personnel qualié et que les équipements soient recyclés ou éliminés conformément aux normes locales en vi-

gueur.

• Actionner la commande du portail ou de la porte (avec télécommande,

sélecteur à clé, etc.). Si tout fonctionne correctement, le portail ou la porte s'ouvriront ou se fermeront normalement, sinon la lampe clignotante clignotera brièvement et la manœuvre ne sera pas effectuée.

Lorsque les dispositifs de sécurité sont hors service, il est nécessaire de procéder à la réparation de l'automation dans les plus brefs délais.

Remplacement de la pile de la télécommande : si votre radiocommande semble fonctionner moins bien avec le temps, ou si elle ne fonctionne plus, il pourrait simplement s'agir de l'épuisement de la pile (en fonction de l'usage, la pile peut fonctionner de quelques mois à plus d'un an). Il

est possible de se rendre compte par le biais du voyant de conrmation

de la transmission, lequel ne s'allumera pas ou seulement pendant un bref instant.

Les piles contiennent des substances polluantes : ne pas les jeter par-

mi les déchets communs, s'en remettre aux méthodes prévues par les règlements locaux.

Nous vous remercions d'avoir choisi keyautomation et vous invitons à visiter notre site internet www.keyautomation.it pour de plus amples informations.

7 - INSTRUCTIONS ET AVERTISSEMENTS DESTINÉS À L'UTILISATION FINAL

ÍNDICE

Advertencias de seguridad

2.1

2.2

2.3

2.4

2.5

4.1

4.2

4.3

4.4

4.5

4.6

4.7

4.8

4.9

4.10

4.11

4.12

4.13

4.14

4.15

4.16

4.17

4.18

4.19

4.20

4.21

4.22

5.1

5.2

6.1

Introducción al producto

Descripción del producto Composición Modelos y características técnicas

Especicaciones técnicas

Lista cables necesarios

Comprobaciones preliminares

Instalación del producto

Ensamblaje de la guía en 3 partes

Conexión del cuerpo del motor a la guía

Fijación del cuerpo motor a la guía Apertura manual de la puerta

Conexiones eléctricas

Visualización modalidad normal Personalización de la instalación

Conguración de n de carrera en fase de apertura Conguración de n de carrera en fase de cierre

Activación de aprendizaje de fuerza

Conguración del nivel de fuerza Conguración de la modalidad de recepción

Programación función fotocélula

Conguración de la duración del cierre automático

Configuración alarma de 2000 ciclos de funcionamiento Programación comando apertura Forzamiento y desactivación de la lectura de las fotocélulas

Conguración de la función del segundo canal radio

Selección de la duración de la luz de cortesía activable con el segundo canal radio (solo si el parámetro B es diferente de 3) Fin de la programación Memorización y eliminación de mandos a distancia Resolución de averías

Ensayo y puesta en servicio

Ensayo Puesta en servicio

Profundizaciones

Conexión cargador de baterías

Instrucciones y advertencias destinadas al usuario nal

Declaración CE de conformidad

pág. 51

pág. 52 pág. 52 pág. 52 pág. 53 pág. 53 pág. 54

pág. 54

pág. 54 pág. 54 pág. 55 pág. 55 pág. 55 pág. 56 pág. 56 pág. 56 pág. 56 pág. 57 pág. 57 pág. 57 pág. 58 pág. 58 pág. 58 pág. 58 pág. 59 pág. 59

pág. 60 pág. 60

pág. 60 pág. 61 pág. 63

pág. 64 pág. 64 pág. 64

pág. 64 pág. 64

pág. 65

pág. 115

ATENCIÓN – INSTRUCCIONES ORIGINALES – instrucciones importantes de seguridad. Para la seguridad de las personas es importante respetar las siguientes instrucciones de seguridad. Guarde estas instrucciones.

Lea detenidamente las instrucciones antes de realizar la instalación.

El diseño y la fabricación de los dispositivos que componen el producto y las informaciones contenidas en este manual respetan las normativas vigentes sobre la seguridad. No obstante esto, una instalación y una programación incorrectas pueden provocar graves lesiones a las personas que realizan el trabajo y a aquellas que utilizarán el sistema. Por dicho motivo, durante la instalación es importante respetar escrupulosamente todas las instrucciones mencionadas en este manual.

No proceda con la instalación si tuviera alguna duda y, si fuera necesario, solicite aclaraciones al Servicio de Asistencia Key Automation.

Para la legislación Europea la realización de una puerta automática debe respetar las Normas previstas por la Directiva 2006/42/CE (Directiva de Máquinas) y, en particular, las Normas EN 12445, EN 12453, EN 12635 y EN 13241-1, que permiten declarar la conformidad del automatismo.

En virtud de esto, la conexión denitiva del automatismo a la red

eléctrica, el ensayo del sistema, su puesta en servicio y el man-

tenimiento periódico deben ser realizados por personal calicado y experto, respetando las instrucciones indicadas en el apartado

“Ensayo y puesta en servicio del automatismo”.

Además, el personal deberá establecer los ensayos previstos en función de los riesgos presentes y deberá comprobar la conformi-

dad con las leyes, normativas y reglamentos: en particular, el respeto de todos los requerimientos de la Norma EN 12445 que establece los métodos de ensayo para las puertas motorizadas.

ATENCIÓN - Antes de comenzar con la instalación, realice los siguientes análisis y controles:

compruebe que los dispositivos destinados al automatismo sean adecuados para el sistema que se debe realizar. Para tal n, controle detenidamente los datos indicados en el capítulo “Características técnicas”. No realice la instalación incluso si uno de dichos dispositivos no es adecuado para el uso;

compruebe que los dispositivos comprados sean sucientes para

garantizar la seguridad del sistema y su funcionamiento;

realice el análisis de los riesgos que debe incluir la lista de los requerimientos esenciales de seguridad indicados en el Anexo I de la Directiva de Máquinas, indicando las soluciones tomadas. El análi-

sis de los riesgos es uno de los documentos que constituyen el expediente técnico del automatismo. El mismo deberá ser cumplimentado por un instalador profesional.

Teniendo en cuenta las situaciones peligrosas que pueden generarse durante las etapas de instalación y uso del producto, es necesario instalar el automatismo respetando las siguientes advertencias:

no modique ninguna pieza del automatismo, salvo aquellas previstas en este manual. Las operaciones de este tipo pueden provocar solo fallos en el funcionamiento. El fabricante no se asume ninguna responsabilidad por los daños provocados por los productos modi-

cados arbitrariamente;

procure que las piezas de los componentes del automatismo no queden sumergidas en agua o en otras sustancias líquidas. Durante la instalación, evite que los líquidos puedan penetrar en el interior de los dispositivos;

si el cable de alimentación estuviera dañado, deberá ser sustituido

por el fabricante o por su servicio de asistencia técnica, o bien por una persona cualicada con el n de prevenir cualquier tipo de riesgo;

si sustancias líquidas penetraran en el interior de las piezas de los componentes del automatismo, desconecte inmediatamente la alimentación eléctrica y contacte con el Servicio de Asistencia Key Automation. Utilizar el automatismo en dichas condiciones podría causar situaciones peligrosas.

No coloque los componentes del automatismo cerca de fuentes de calor ni los exponga al fuego. Esto podría averiarlos y provocar fallos de funcionamiento, incendios o situaciones peligrosas;

todas las operaciones que requieren la apertura de la cubierta de protección de los componentes del automatismo deben hacerse con la central desconectada de la alimentación eléctrica. Si el di-

spositivo de desconexión no estuviera a la vista, cuelgue un cartel

que indique: “MANTENIMIENTO EN CURSO”;

todos los dispositivos deben estar conectados a una línea de alimentación eléctrica con puesta a tierra de seguridad incorporada;

el producto no puede ser considerado un sistema de protección ecaz contra las intrusiones. Si usted deseara una protección ecaz,

es necesario integrar el automatismo con otros dispositivos;

el producto se puede utilizar exclusivamente después de haber realizado la “puesta en servicio” del automatismo, tal como previsto en el apartado “Ensayo y puesta en servicio del automatismo”;

instale en la red de alimentación del sistema un dispositivo de de-

sconexión con una distancia de apertura de los contactos que permita la desconexión completa en las condiciones establecidas por

la categoría de sobretensión III;

para la conexión de tubos rígidos o exibles o prensaestopas, utilice

racores de conformidad con el grado de protección IP55 o superior;

el sistema eléctrico que alimenta el automatismo debe responder a las normativas vigentes y debe estar realizado correctamente;

se aconseja instalar un pulsador de emergencia cerca del automatismo (conectado a la entrada STOP de la tarjeta de mando) para que sea posible detener inmediatamente la puerta en caso de peligro;

este dispositivo no está destinado para ser utilizado por personas

(incluidos los niños) de reducidas capacidades físicas, sensoriales

o mentales, o sin experiencia y sin conocimientos, salvo que una

persona responsable de su seguridad las haya instruido sobre el uso del dispositivo;

antes de poner en marcha el automatismo, asegúrese de que no haya ninguna persona en las cercanías;

antes de limpiar o mantener el automatismo, desconecte la corriente eléctrica;

tenga mucho cuidado para evitar el aplastamiento entre la parte

guiada y los elementos jos de alrededor;

controle que los niños no jueguen con el dispositivo.

ATENCIÓN - elimine el material de embalaje de todos los componentes del automatismo respetando la normativa vigente del

país de instalación.

ATENCIÓN - Los datos e informaciones indicados en este manual pueden ser modicados en cualquier momento y sin la obligación de preaviso por parte de Key Automation S.r.l.

1 - ADVERTENCIAS DE SEGURIDAD

2.1 - Descripción del producto

Viper Led es un motorreductor electromecánico irreversible adecuado para automatizar puertas basculantes hasta 13 m2 y seccionales hasta 16 m2.

Viper está equipado con un encoder, central de transmisor y receptor a 1 canal integrados.

El receptor tiene la posibilidad de seleccionar descodicación radio x o rolling code. La guía está pre-montada de cadena, de pieza única o de tres pie-

zas.

2 - INTRODUCCIÓN AL PRODUCTO

2.2 Composición

El sistema de automatización para puertas de garaje se entrega en dos cajas que incluyen el paquete del sistema de automatización y el del ensamblaje de la guia como se muestra a continuación.

Paquete del sistema de automatización

Característica Nombre Cdad

Sistema de automatización 1

Manual 1

Brazo curvo para puerta 1

Perl de montaje 2

Soporte 1

Brida en "U" 3

Brida de sostén 1

Brida puerta 1

Paquete de dispositivos de jación varios

6x15 Tomillo autorroscante de cabeza hexagonal (8x) 6x80 Tomillo con tuerca hexagonal (1x)

8x25 Perno bisagra (1x) 3x20 Pasador partido (1x) Anillo de desviación lateral (1x)

6x80 Taco de expansión (6x) 8x20 Tornillo con tuerca hexagonal (4x)

Paquete de la guía

Guía pre-montada de 3 piezas o pieza única

Guía (1 x) Brazo recto para puerta (1 x) Cadena (1 x) Cordel de emergencia (1 x) Carro (1 x)

2.3 Modelos y características técnicas

Los datos indicados puede que se modiquen de acuerdo con el deslizamiento y el equilibrado de la puerta y del tipo de guía que se

utiliza.

155

370

200

3080

2.4 Especicaciones técnicas

Modelo y uso aconsejado - Guía y dimensiones disponibles

DATOS TÉCNICOS VIP7U/VIP7

(VIP7UL/VIP7L)

VIP10U/VIP10 (VIP10UL/VIP10L)

VIP104 (VIP104L)

Velocidad 12 cm/s 12 cm/s 12 cm/s Fuerza 700 N 1000 N 1000 N Ciclo de trabajo 60 % 60 % 60 % Recorrido 2,8 m 2,8 m 3,5 m

Alimentación 230 Vac (120 Vac) 230 Vac (120 Vac) 230 Vac (120 Vac)

Absorción a 230 Vca (120 Vca) 0,5 A (1 A) 0,7 A (1,4 A) 0,7 A (1,4 A) Absorción del motor de 24 Vcc 4,16 A 6,66 A 6,66 A Potencia absorbida 100 W 160 W 160 W Luz integrada si si si Luz intermitente 15 W MAX 15 W MAX 15 W MAX Luz de cortesía exterior 10 W MAX 10 W MAX 10 W MAX Salida de alimentación accesorios 250mA (24 Vdc) 250mA (24 Vdc) 250mA (24 Vdc) Fusible 1 línea de alimentación 2.5AT retardado 2.5AT retardado 2.5AT retardado

N° máx. de transmisores

memorizables FIX CODE

20 20 20

N° máx. de transmisores

memorizables ROLLING CODE

20 20 20

Protection degree IP 43 IP 43 IP 43 Dimensiones (L - A - H) 200-370-155 mm 200-370-155 mm 200-370-155 mm Peso 13 Kg 13,5 Kg 16 Kg Temperatura de funcionamiento -20° + 55° °C 20° + 55° °C -20° + 55° °C Tamaño máximo portón 10 m

13 m

16 m

Peso máximo portón 90 Kg 130 Kg 130 Kg

LÍMITES DE EMPLEO

Seccional Basculante

desbordante

Basculante

desbordante

VIP7U/VIP7/(VIP7UL/VIP7L)

H max=2,7m m² max=10m²

H max=3m m² max=9m²

H max=2,5m m² max=9m²

VIP10U/VIP10/(VIP10UL/VIP10L)

H max=2,7m m² max=13m²

H max=3m m² max=14m²

H max=2,5m m² max=14m²

Modelo Voltaje (V)

Supercie de

la puerta (m2)

Longitud total

Carrera de la

guía

Altura de la puerta

durante la apertura

Diferencia

temperatura ambiente (°C)

VIP7U/

(VIP7UL)

190-240

(110 - 130)

<=10

3320 mm (1x3,3m) 2700 mm <2700 mm

-20+55

VIP7/

(VIP7L)

190-240

(110 - 130)

<=10

3320 mm (3x1,1m) 2700 mm <2700 mm

-20+55

VIP10U/

(VIP10UL)

190-240

(110 - 130)

<=13

3320 mm (1x3,3m) 2700 mm <2700 mm

-20+55

VIP10/

VIP10L)

190-240

(110 - 130)

<=13

3320 mm (3x1,1m) 2700 mm <2700 mm

-20+55

VIP104/

(VIP104L)

190-240

(110 - 130)

<=16

4000 mm (1x4m) 3400 mm <3400 mm

-20+55

CÓDIGO DESCRIPCIÓN FUERZA GUIA

VIP7U/(VIP7UL)

Para puerta seccional hasta 10 mq con motor 24 Vdc y central con receptor integrado

700N

a cadena pre-ensambalda 3320 mm en una pieza única

VIP7/(VIP7L)

Para puerta seccional hasta 10 mq con motor 24 Vdc y central con receptor integrado

700N

a cadena 3320 mm tres piezas con conecto-

res rápidos

VIP10U/(VIP10UL)

Para puerta seccional hasta 13 mq con motor 24 Vdc y central con receptor integrado

1000N

a cadena pre-ensambalda 3320 mm en una pieza única

VIP10/(VIP10L)

Para puerta seccional hasta 13 mq con motor 24 Vdc y central con receptor integrado

1000N

a cadena 3320 mm tres piezas con conecto-

res rápidos

VIP104/(VIP104L)

Para puerta seccional hasta 16 mq con motor 24 Vdc y central con receptor integrado

1000N

a cadena pre-ensambalda 3320 mm en una pieza única

VIP104 (VIP104L)

H max=3,4m m² max=16m²

H max=3,4m m² max=14m²

H max=3,2m m² max=14m²

4 - INSTALACIÓN DEL PRODUCTO

4.1 Ensamblaje de la guía en 3 partes

1. Alinee las tres guías

2. Desplace el conector al centro de la guía y entre los límites de posición, repita para el segundo conector

3. Apriete la tuerca con una llave de tubo Ø 13

4. Regule la tensión de la cadena según se indica en el esquema. Para obtener una regulación correcta, asegúrese de que durante el desplazamiento de la puerta la cadena no se salga de la guía (dema-

siado oja) y que no tienda a arquear la guía (demasiado tensada)

Posición límite

Connector

Posición límite

2.5 Lista cables necesarios

En la instalación típica los cables necesarios para las conexiones de los varios dispositivos se indican de la tabla lista de cables. Los cables utilizados deben adecuarse al tipo de instalación; por

TABLA LISTA CABLES

Conexión de 1 a 10m de 10 a 20m de 20 a 30m

Línea eléctrica de alimentación 3 x 1,5 mm

3 x 1,5 mm

3 x 2,5 mm

Luz intermitente 2 x 0,5mm

2 x 0,5mm

Fotocélulas transmisoras 2 x 0,5mm

2 x 0,5mm

Fotocélulas receptoras 4 x 0,5mm

4 x 0,5mm

Selector de llave 3 x 0,5 mm

3 x 0,5 mm

Bordes jos 2 x 0,5 mm

2 x 0,5 mm

Bordes móviles 2 x 0,5 mm

2 x 0,5 mm

Antena cable blindado tipo RG58 Cable blindado tipo RG58 máx. 10m

ejemplo se aconseja un cable tipo H03VV-F para instalaciones en

ambientes interiores o H07RN-F si la instalación es en el exterior.

aproximadamente

3 - COMPROBACIONES PRELIMINARES

Antes de instalar el producto compruebe y controle los siguientes puntos:

- Compruebe que la cancela o la puerta sean aptos para la automatización

- El peso y la dimensión de la cancela o de la puerta deben estar

dentro de los límites de uso especicados por la automatización en

la que se instala el producto.

- Compruebe la presencia y la solidez de las paradas mecánicas de

seguridad de la cancela o de la puerta.

- Compruebe que la zona de jación del producto no se inunde

- Condiciones de acidez o salinidad elevadas o que haya fuentes de calor cercanas que pudieran causar mal funcionamientos del producto

- En caso de condiciones climáticas extremas (por ejemplo en presencia de nieve, hielo, excursión térmica o temperaturas elevadas)

podrían aumentar las fricciones y, por tanto, la fuerza necesaria para el movimiento y el arranque inicial podrían ser superiores a los necesarios en condiciones normales.

- Compruebe que el movimiento manual de la cancela o de la puer-

ta sea uido y que no haya zonas de mayor fricción o riesgo de

descarrilamiento.

Compruebe que la cancela o la puerta estén en equilibrio y permanezcan detenidas sea cual sea la posición en la que se las deje.

- Compruebe que la línea eléctrica a la se conectará el producto

cuente con puesta a tierra de seguridad y esté protegida por un dispositivo magnetotérmico y diferencial

– Hay que prever en la red de alimentación de la instalación un

dispositivo de desconexión con una distancia de apertura de los contactos que permita la desconexión completa en las condiciones

que dicta la categoría de sobretensión III.

- Compruebe que todo el material utilizado por la instalación esté conforme a las normativas vigentes

4.2 Conexión del cuerpo del motor a la guía

6x15 Tornillo

autorroscante

Brida de tipo en U

Guia

Anillo de desviación lateral

Cabeza girada de 90°

Estándar

6x15 Tornillo autorroscante

Brida de tipo en U

Guia

Anillo de desviación lateral

4.4 Apertura manual de la puerta

Guia

Carro

Cordel

En caso de interrumpirse la corriente

(1). Si la puerta está en posición cerrada:

Tire del cordel y desbloquee el acoplamiento de embrague para permitir que la puerta se levante con facilidad.

(2). Si la puerta está en posición abierta:

Tire del cordel una sola vez para permitir que la puerta descienda hacia la posición de cierre.

4.3 Fijación del cuerpo motor a la guía

MIN 0 cm MAX 40 cm

MAX 40 cm

coloque la guía según se indica en la gura

Pared

Puerta

Brida de sostén

Brida de tipo en U

Brida de soporte

6x80 Tornillo

Guia

Taco de expansión

Taco de

expansión

8x25 perno bisagra

8x20 Tornillo

Brazo curvo para puerta

6x15 tornillo autorroscante

Brida puerta

Fijación

con las pletinas incluidas

NOTA Para instalaciones en puertas basculantes es necesario el accesorio BO-SEZ.

370

200

3080

270

4.6 Visualización modalidad normal

En “MODALIDAD NORMAL”, es decir cuando se alimenta el sistema, la pantalla LCD de 2 cifras gira y después de 30 segundos se apaga

4.5 Conexiones eléctricas

ATENCIÓN - Antes de realizar las conexiones controlar que la central no esté alimentada

4.7 Personalización de la instalación

Programación

Preparación A. Mueva delicadamente la puerta para accionar el carro de modo que el sistema de automatización pueda guiar la puerta

B. Conecte la alimentación; la luz se enciende, la unidad “suena” una vez y la pantalla indica “0” en ciclos.

Atención: Si la programación no se concluye, la conguración se borrará automáticamente. Si se ha programado una información errónea, desconecte la alimentación y vuelva a conectarla según lo indicado a continuación

4.8 Conguración de n de carrera en fase de apertura

Pulse la tecla “P” (unos 5 segundos)

Pulse “+” O bien pulse “-”

La unidad emite un bip y se visualiza “1”

Apertura puerta Cierre puerta

Pulse “P”, “1” parpadea

Cuando la puerta se abre alcanzando la posición ideal, pulse la tecla “P” para memorizar la información

Nota: la información memorizada no tiene efecto si se utiliza este procedimiento para congurar e n de carrera en tase de cierre

Descripción de los transmisors

1- P tecla funciones 2- S tecla adquisición transmisors a distancia

3- + Tecla regulación aumenta parámetros 4- - Tecla regulación disminuye parámetros

5- Pantalla de indicador de funciones

La conexión de la luz intermitente deberá hacerse entre COM y FLASH La conexión de la luz de cortesía exterior deberá hacerse entre COM y LED El contacto de la fotocélula deberá conectarse entre PH1 y NEG (contacto normalmente cerrado NC) El Contacto de STOP emergencia se deberá conectar entre STOP e NEG (CONTACTO NORMALMENTE CERRADO NC) El Contacto de paso paso SBS se deberá conectar entre SBS e NEG (CONTACTO NORMALMENTE ABIERTO NA)

T2.5A 250V

SBS

STOP

NEG

PH1

COM

LED

COM

BATTERY

MAX 5x

FLAT

FLASH

+24V

NEG

LED

COM

NEG

DISPLAY

RECEIVER

CPU

+5V

VIN

NEG

24Vac/dc

4.9 Conguración de n de carrera en fase de cierre

Pulse “+” para visualizar “2”

Cierre puerta O apertura puerta

Pulse “P”, “2” parpadea

Cuando la puerta se cierre alcanzando la posición ideal, al cabo de 2 segundos pulse la tecla “P” para memorizar la información.

Pulse “+” O bien pulse “-”

4.10 Activación de aprendizaje de fuerza

Pulse “+” para visualizar “3” Pulse “P” después de la para-

da, vuelva a pulsar “P”

Pulse “P”, “3” parpadea

Cierre de la puerta

La puerta se abre automáticamente

Pulse “P” para memorizar la información

Pulse “P”, se visualiza “ ”

Pulse”+”, o pulse ”-” para seleccionar el nivel

4.11 Conguración del nivel de fuerza

Pulse “+” para visualizar “4”

Preconguración de fábrica

Nivel de fuerza

Baja

Alta

Pulse “P” para memorizar la

conguración

Después de haber modicado el nivel de fuerza, accione la puerta durante un ciclo completo antes de utilizada. Después de la nueva conguración el primer ciclo sirve para aprender la fuerza nueva, que durante este ciclo resulta muy elevada.

NOTA: para salir de la programación y salvar el parámetro pulsar P por 5 segundos.

Atención! Con n de non detectar falsos obstáculos en cierre durante el funcionamiento normar se aconseja de non forzar el cierre cuando la puerta ha tomado contacto con el suelo.

La central de transmisor está preparada para el control radio de todos los transmisores Key Automation.

Pulse “+” para visualizar “5”

Pulse “+” para visualizar “7”

Pulse “+” para visualizar “6”

Pulse “P”; en la pantalla, “1” parpadea, para indicar que la

descodicación de la señal de

radio seleccionada es ROLLING

CODE (preconguración de fábrica); si se selecciona en la pantalla 2, la descodicación de

la señal de radio seleccionada es FIX CODE

Pulse ”+” o ”-”, para seleccio-

nar el tipo de descodicación

deseado

Pulse la tecla “P” para visualizar “5” y memorizar la congu- ración

4.13 Programación función fotocélula

(Congurada por defecto en “0”)

Pulse “P”, aparece “0” para in-

dicar que la fotocélula no está activa para apertura (preconguración de fábrica)

Pulse “+”, aparece “1” para indicar que la fotocélula está activa para apertura

Por medio de esta función, con la puerta cerrada con la fotocélula interrumpida, se puede habilitar o deshabilitar el comando de apertura.

Pulse de nuevo “P” para me-

morizar la conguración

4.14 Conguración de la duración del cierre automático

(Congurada por defecto en “0”)

Pulse “P” para visualizar "0”, la

función no está activa (preconguración de fábrica)

Pulse”+” para visualizar “1” y activar la función; la duración

del cierre automático es de 5

segundos

Pulse la tecla “P” para visualizar “7” y salir del programa según el manual después de haber seleccionado la duración del

cierre automático de la puerta

4.12 Conguración de la modalidad de recepción

4.15 Conguración alarma de 2000 ciclos de funcionamiento

(Congurada por defecto en “0”)

Pulse “+” para visualizar “8” Pulse “P”, aparece “0” para indi-

car que la función no está activa (preconguración de fábrica)

Pulse “+”, aparece “1” para in-

dicar que la función está activa

Pulse de nuevo “P” para me-

morizar la conguración

Apagado de la alarma acústica: desconecte la alimentación y vuelva a conectarla o pulse la tecla de control de la puerta durante 5 segundos.

Valor 0 1 2 3 4 5 6 7 8

Tiempo Desactivado 5 seg 10 seg 20 seg 30 seg 60 seg 120 seg 180 seg 240 seg

NOTA: para salir de la programación y salvar el parámetro pulsar P por 5 segundos.

Pulse “+” para visualizar “9” Pulse “P”, se muestra “0” para

indicar que el comando paso a paso tiene la función abrir/stop/ cerrar (preconguración de fábrica)

Pulse “+”, aparece “1” Para indicar que el comando de paso a paso puede solo abrir

4.16 Programación comando apertura

Es posible cambiar el funcionamiento del comando abrir/stop/cerrar solo durante la apertura

Por medio de la habilitación de esta función, el comando P/P permite la apertura aceptando solo la reapertura durante el cierre.

Con función «7=1» (cierre automático habilitado), con cada

comando se actualiza el tiempo

de cierre automático Con función «7=0» (cierre automático no habilitado), con la

puerta abierta es posible volver a cerrar por medio de un comando paso a paso

NOTA: para salir de la programación y salvar el parámetro pulsar P por 5 segundos.

4.17 Forzamiento y desactivación de la lectura de las fotocélulas

Después del parámetro “9” pul- se “+” para visualizar “A”

Pulse “P”, se visualizará “0” que indica que la función está

desactivada, por consiguiente, la lectura de la fotocélula

estará activa durante toda la carrera (conguración de fábri-

ca)

Pulse “+” para seleccionar la altura de desactivación de la lectura de la fotocélula deseada (véase la siguiente tabla)

1) El cierre de la puerta seccional se puede forzar incluso con el contacto de la fotocélula abierto.

- Con la puerta abierta, presione el pulsador del transmisor o el mando DOOR; el automatismo indicará que el contacto de la fotocélula no está cerrado con tres beeps consecutivos.

- Suelte el pulsador del transmisor o el mando DOOR y, antes de transcurridos 4 segundos, pulse de nuevo el mando manteniéndolo pulsado;

el automatismo se cerrará de manera forzada mientras se mantenga el mando (HOMBRE PRESENTE).

2) Es posible seleccionar un punto de desactivación de la lectura de las fotocélulas de suelo mediante la función “A” (última después de la función “9”)

NOTA: para salir de la programación y salvar el parámetro pulsar P por 5 segundos.

Valor Descripción

0 Lectura de la fotocélula habilitada 1 Lectura de la fotocélula inhabilitada a 10 cm del punto de cierre 2 Lectura de la fotocélula inhabilitada a 20 cm del punto de cierre 3 Lectura de la fotocélula inhabilitada a 30 cm del punto de cierre 4 Lectura de la fotocélula inhabilitada a 40 cm del punto de cierre 5 Lectura de la fotocélula inhabilitada a 50 cm del punto de cierre 6 Lectura de la fotocélula inhabilitada a 60 cm del punto de cierre 7 Lectura de las fotocélulas inhabilitada a 70 cm del punto de cierre 8 Lectura de la fotocélula inhabilitada a 80 cm del punto de cierre 9 Lectura de la fotocélula inhabilitada a 90 cm del punto de cierre

4.18 Conguración de la función del segundo canal radio

4.19 Selección de la duración de la luz de cortesía activable con el segundo canal radio (solo si el parámetro

b es diferente de 3)

Después del parámetro “A” pulse “+” para visualizar “B”

Después del parámetro “b” pulse “+” para visualizar “C”

Pulse “P”, se visualizará “2” que indica que están activas la

luz de cortesía incorporada en

el motor y la luz exterior COM-

LED

Pulse “P”, se visualizará “3” que indica que la duración de

la luz de cortesía congurada

en el segundo canal radio es de 3 min

Pulse “+” o “-” para seleccionar la función deseada:

0= activa solo la luz de cortesía del motor 1= activa solo la luz de cortesía exterior COM-LED 2= activa la luz de cortesía del motor + la luz de cortesía exterior COM-LED 3= activa la función paso de peatones: apertura parcial de 1 m

(Congurada por defecto en “2”)

(Congurada por defecto en “3”)

NOTA: para salir de la programación y salvar el parámetro pulsar P por 5 segundos.

Cada vez que se activa un mando del automatismo, la luz de cortesía del motor y la luz de cortesía exterior COM+LED se encenderán durante 3 minutos.

Valor 0 1 2 3 4 5 6 7 8 9

Tiempo Desactivado 1 min 2 min 3 min 5 min 15 min 30 min 1 h 8 h 12 h

4.20 Fin de la programación

Atención: efectúe este paso nal; en caso contrario las informaciones no quedarán memorizadas.

Es posible abandonar la fase de nal de programación desde cualquier opción de las funciones del menú, de 4.11 a 4.20, según la siguiente

modalidad:

Pulse “P” en cualquier función de 1 a 9 hasta que se muestre el valor programado

Mantenga presionada la tecla “P” durante 5 segundos

Un bip seguido por ”0” corredera indicará que el procedimiento de programación ha conclui-

do con éxito

4.21 Memorización y cancelación del transmisor

Siga el procedimiento indicado a continuación para memorizar los transmisores ROLLING CODE. Para memorizar los transmisores de CÓDIGO FIJO, véase el apartado 4.12, posteriormente memorice los transmisores tal como indicado a continuación:

1) MEMORIZACIÓN DE UN CONTROL REMOTO

• Presione y suelte el pulsador “S” del actuador la cantidad de veces equivalente al número de la salida que se debe activar: una vez para la

salida 1 (mando puerta), dos veces para la salida 2 (luz de cortesía).

salida 1:

3 seg

salida 2:

• El “0” en la pantalla del actuador parpadeará una cantidad de veces equivalente al número de la salida seleccionada, con 1 segundo de

pausa entre cada destello

• Presione dentro de 7 segundos el pulsador del control remoto que se debe memorizar; manténgalo pulsado durante al menos 2 segundos

• Si la memorización se ha concluido correctamente, en la pantalla el “0” hará un destello largo y sonará 1 beep

• Para memorizar otro control remoto en la misma salida, repita el punto 1

Nota: si no se accionara un mando antes de transcurridos 7 segundos, el actuador cerrará automáticamente el modo de programación

INDICADOR ACÚSTICO ZUMBADOR SIGNIFICADO

1 Bip Código memorizado 2 Bip Código ya memorizado 3 Bip Memoria llena

2) BORRADO DE UN CONTROL REMOTO

• Presione el pulsador “S” hasta que en la pantalla se ilumine el “0” (unos 3 segundos)

> 3 seg

3) BORRADO DE TODA LA MEMORIA DEL RECEPTOR

• Presione el pulsador “S” del actuador y manténgalo pulsado hasta que el “0” se ilumine (unos 3 segundos) y luego se apague (unos 3 segundos). Suelte el pulsador “S”

• Presione antes de transcurridos 7 segundos el pulsador del control remoto que se debe borrar; manténgalo pulsado hasta que en la pantalla

se apague el “0”. Suelte el pulsador del control remoto

• Transcurrido aproximadamente 1 segundo después de haber soltado el pulsador del control remoto, en la pantalla comenzará a parpadear el “0”

• Conrme el borrado presionando y soltando el pulsador “S” del actuador

• Si el borrado se ha concluido correctamente, en la pantalla el “0” hará un destello largo

Nota: si no se accionara un mando antes de transcurridos 7 segundos, el receptor saldrá automáticamente del modo de programación

> 3 seg > 3 seg

0,5 seg

3 seg

0,5 seg

• Transcurrido aproximadamente 1 segundo después de haber soltado el pulsador “S”, en la pantalla comenzará a parpadear el “0”

1 seg 1 seg

• Presione y suelte el pulsador “S”, el “0” de la pantalla parpadeará por tercera vez

• Si el borrado se ha concluido correctamente, la pantalla hará un destello largo

3 seg

4) MEMORIZACIÓN A DISTANCIA DE UN RADIOMANDO CON RADIOMANDO YA MEMORIZADO

• Presione durante 5 segundos como mínimo el pulsador del nuevo radiomando que se desea memorizar

Es posible memorizar un transmisor sin acceder al receptor. Es necesario tener a disposición un transmisor antes memorizado y seguir el procedimiento indicado a continuación.

• Presione durante 3 segundos como mínimo el pulsador del radiomando anterior que se desea copiar (si la fase 1 anterior se produjo correctamente, el automatismo no se moverá)

• Presione durante 3 segundos como mínimo el pulsador del radiomando nuevo que se desea memorizar

• Presione durante 3 segundos como mínimo el pulsador del radiomando anterior que se desea copiar para conrmar y salir de la fase de

programación

Transcurridos 7 segundos de inactividad, el receptor sale

4.22 Resolución de averías

En este párrafo se ennumeran algunas anomalías de funcionamiento que se pueden presentar.

Además de la señal en la pantalla, la luz intermitente (si conectada)

señala la situación de error mediante una secuencia de dos parpadeos breves-pausa-dos parpadeos breves.

Avería Causas Solución

El sistema de automatización no funciona

1. Falta alimentación hacia el sistema

2. El fusible está quemado

1. Efectúe la comprobación con la ayuda de un técnico

2. Sustituya el fusible por otro del mismo tipo con la ayuda de un técnico

La distancia del transmisor a distancia es demasiado limitada

La pila no tiene suciente carga

Cambie la pila por otra nueva del mismo mo-

delo La cadena gira pero la puerta no se mueve El desbloqueo podría haberse desenganchado Enganchar el desbloqueo de acuerdo con el 4.3 La alarma sigue sonando Alarma 2000 ciclos de funcionamiento Desactivar la alimentación, vuelva a restablecerla

La puerta no está en la posición adecuada cuando está abierta o cerrada, o no funciona

Error de conguración Vuelva a efectuar la programación

La puerta no funciona correctamente y en la pantalla aparece "H"

Avería de la central causado por humedad

Secar la unidad (pedir intervención de un téc-

nico) Interrupción repentina o a saltos del sistema de

funcionamiento, y en la pantalla aparece “F” La luz de cortesía parpadea durante la ma-

niobra y queda encendida a nal del ciclo.

1. La puerta no está equilibrada

2. Presencia de un obstáculo

3. La alimentación no es estable

1. Regule el muelle de equilibrado con la ayu-

da de un técnico.

2. Regule el parámetro 4.10 conguración del nivel

de fuerza adecuado hasta que "F" desaparezca Durante el funcionamiento se emite un soni-

do estridente

Falta de lubricante entre la guía y en el desbloqueo después de un largo periodo de uso

Lubrique adecuadamente o encere el punto

que se encuentra entre la guía y el desbloqueo

La cadena se ha aojado y hace ruido

Aojamiento de la cadena a causa de

un uso prolongado sin lubricante entre la guía y el desbloqueo

Tense la cadena y lubríquela. (véase punto 4.1).

6 - PROFUNDIZACIONES

5.2 Puesta en servicio

Tras haber probado todos (y no algunos) los dispositivos de la instalación se puede proceder a su puesta en servicio.

Será necesario realizar y conservar durante 10 años el fascículo técnico de la instalación que deberá contener el esquema eléctrico, el dibujo o foto de la instalación, el análisis de los riesgos y las

soluciones adoptadas, la declaración de conformidad del fabricante de todos los dispositivos conectados, el manual de instrucciones de cada dispositivo y el plan de manutención de la instalación.

Fije en la cancela o la puerta una placa con los datos de la automatización, el nombre del responsable de la puesta en servicio, el número de matrícula y el año de construcción, la marca CE

Fije una placa que indique las operaciones necesarias para desbloquear la instalación manualmente

Realice y entregue al usuario nal la declaración de conformidad, las instrucciones y advertencias de uso para el usuario nal y el

plano de manutención de la instalación

Asegúrese de que el usuario haya comprendido el correcto funcionamiento automático, manual y de emergencia de la automatización.

Informe también por escrito al usuario nal de los peligros y riesgos

todavía presentes

ATENCIÓN - tras la detección de un obstáculo, la cancela o puerta se detiene en apertura y se excluye el cierre automático; para retomar el movimiento se debe pulsar el botón de control o utilizar el transmisor.

5 - ENSAYO Y PUESTA EN SERVICIO DE LA AUTOMATIZACIÓN

5.1 Ensayo

Hay que someter a ensayo a todos los componentes de la instalación, siguiendo el procedimiento que se indica en los correspondientes manuales de instrucciones.

Compruebe que se respetan las indicaciones del Capítulo 1 – Advertencias para la seguridad Compruebe que la cancela o la puerta se puedan mover libremente al desbloquear la automatización y que estén en equilibrio y permanezcan detenidas sea cual sea la posición en la que se las deje. Compruebe el correcto funcionamiento de todos los dispositivos

conectados (fotocélulas, bordes sensibles, botones de emergencia, otros) efectuando las pruebas de apertura, cierre y detención de la cancela o de la puerta mediante los dispositivos de control conectados (transmisores, botones, selectores)

Efectúe las mediciones de la fuerza de impacto tal y como prevé la normativa EN12445; en el caso de no obtener con las mediciones los resultados deseados regule las funciones de velocidad, fuerza motora o deceleraciones de la central hasta encontrar la conguración adecuada.

El ensayo de la instalación debe realizarlo un técnico calicado el cual deberá llevar a cabo las pruebas requeridas por la normati-

va de referencia en función de los riesgos presentes, comproban-

do el respeto de cuanto prevén las normativas, especialmente la EN12445, que indica los métodos de prueba para las automatizaciones de puertas y cancelas.

6.1 Conexión cargador de batería 900KBP

Una instalación VIPER LED puede funcionar incluso en ausencia de tensión de red, simplemente, instalando el kit 900KBP todo ello

sin efectuar ninguna modicación en la instalación.

Secuencia de conexión:

• Quite alimentación 230Vac (120 Vac)

• Conecte el módulo 900KBP tal como se muestra en la gura

• Restablezca la tensión de red

• Las baterías nuevas alcanzarán la carga después de unas 10

horas

Fig.1

Fig.2

Fig.3

Fig.4

PUSH

Key Automation S.r.l. produce sistemas para la automatización de

cancelas, puertas de garaje automáticas, cerraduras electrónicas,

barreras para aparcamientos y carreteras. Key Automation no es el productor de su automatización, que es el resultado de una obra de

análisis, valoración, selección de materiales y realización de la instalación llevada a cabo por su instalador de conanza. Cada automatización es única y solo su instalador posee la experiencia y la pro-

fesionalidad necesarias para realizar una instalación de acuerdo con

sus exigencias, segura y able a lo largo de los años y, sobre todo,

realizada a la perfección y de acuerdo con las normativas en vigor. Incluso si su automatización satisface el nivel de seguridad requerido por las normativas, no se excluye la existencia de un "riesgo residual", esto es la posibilidad de que se puedan generar situaciones peligrosas debidas, normalmente, a un uso inconsciente o erróneo; por este motivo deseamos darle algunos consejos sobre el comportamiento que hay que seguir:

• Antes de utilizar por primera vez la automatización, pida al instalador que le explique el origen de los riesgos residuales.

• Conserve el manual para consultar cualquier duda que le pueda

surgir en un futuro y entrégueselo al nuevo propietario de la automatización, si esta cambia de manos.

• Un uso inconsciente e impropio de la automatización puede hacer

que esta sea peligrosa: no accione el movimiento de la automatización si en su radio de acción hay personas, animales o cosas.

• Niños: una instalación de automatización proyectada adecuadamente garantiza un alto grado de seguridad, impidiendo con sus sistemas de detección el movimiento en presencia de personas o cosas y garantizando una activación siempre previsible y segura. No obs-

tante, es prudente prohibir a los niños jugar en las proximidades de la

automatización y, para evitar activaciones involuntarias, no dejar los transmisors a distancia a su alcance.

• Anomalías: si detecta cualquier comportamiento anómalo por parte

de la automatización, retire la alimentación eléctrica de la instalación y lleve a cabo el desbloqueo manual. No intente realizar ninguna re-

paración solo, solicite la intervención de su instalador de conanza:

mientras tanto la instalación puede usarse con una apertura no automatizada, una vez desbloqueado el motorreductor con la correspondiente llave de desbloqueo, incluida en la instalación.

• En caso de rupturas o falta de suministro eléctrico: a la espera de

la intervención de su instalador o que de vuelva la energía eléctrica, si la instalación no cuenta con baterías de reserva, la automatización se puede accionar como cualquier otra puerta no automatizada. Para esto es necesario llevar a cabo el desbloqueo manual.

Desbloqueo y movimiento manual: antes de llevar a cabo esta ope-

ración, asegúrese de que la hoja de la puerta está detenida, solo así

se puede realizar el desbloqueo.

• Manutención: como cualquier maquinaria, su automatización necesita una manutención periódica para poder tener una vida útil larga y funcionar de manera segura. Establezca con su instalador un plano de manutención con frecuencia periódica; Key Automation aconseja una intervención cada 6 meses para un uso doméstico normal, pero este periodo puede variar en función de la intensidad de uso. Cualquier intervención de control, manutencón o reparación debe reali-

zarla solo personal cualicado.

• No modique la instalación y los parámetros de programación y re-

gulación de la automatización: la responsabilidad es de su instalador.

• El ensayo, la manutención periódica y cualquier reparación debe

estar documentada por la persona que las lleva a cabo y el propietario de la instalación debe guardar estos documentos.

Las únicas intervenciones posibles que le aconsejamos llevar a cabo periódicamente son la limpieza de los cristales de las fotocélulas y la retirada de hojas o piedras que pudieran obstaculizar la automatización. Para impedir que alguien pueda accionar la cancela o la puerta, antes de proceder, recuerde desbloquear la automatización y utilizar para la limpieza solo un paño ligeramente humedecido con agua.

• Eliminación: al nalizar la vida útil de la automatización, asegúrese de que sea desmontada por personal cualicado y de que los materiales se reciclen o eliminen de acuerdo con las normas válidas a

nivel local.

• Accionar el control de la cancela o de la puerta (con transmisor a

distancia, con selector de llave, etc); si todo va bien la cancela o la

puerta se abrirá o cerrará con normalidad, de no ser así la luz intermitente parpadeará brevemente y no se iniciará la maniobra.

Con los indicadores de seguridad fuera de uso es necesario que la automatización se repare cuanto antes

Cambiar la pila del transmisor a distancia: si su control a distancial

parece funcionar más lento, o no funciona en absoluto, podría

tratarse simplemente de la pila (la duración de esta varía en función

del uso de varios meses a más de un año). Lo puede comprobar si el testigo de conrmación de la transmisión no se enciende, o se

enciende solo por un instante.

Las pilas contienen sustancias contaminantes: no las tire entre los residuos comunes, utilice los métodos previstos por las normativas locales.

Le agradecemos su conanza al elegir keyautomation y le invitamos a visitar nuestra página web www.keyautomation.it para más

información.

7- INSTRUCCIONES Y ADVERTENCIAS DESTINADAS AL USUARIO FINAL

INHALTSVERZEICHNIS

Sicherheitshinweise

2.1

2.2

2.3

2.4

2.5

4.1

4.2

4.3

4.4

4.5

4.6

4.7

4.8

4.9

4.10

4.11

4.12

4.13

4.14

4.15

4.16

4.17

4.18

4.19

4.20

4.21

4.22

5.1

5.2

6.1

Produkteinführung

Produktbeschreibung Zusammensetzung Modelle und technische Merkmale Technische Merkmale Liste der nötigen Kabel

Vorabkontrollen

Produktinstallation

Zusammenbau der dreiteiligen Führungsschiene Anschluss des Motors an der Laufschiene Befestigung der Laufschiene und des Motors am Tor Öffnung von Hand Elektrische Anschlüsse Anzeige Normalmodus Individuelle Gestaltung der Anlage Einstellung Endanschlag der Öffnung Einstellung Endanschlag der Schließung Aktivierung Selbstlernverfahren Kraftaufwand Einstellung Kraftniveau Einstellung Empfangsmodus Einstellung Fotozellenfunktion Einstellung der automatischen Schließdauer Alarmeinstellung 2000 Zyklen Zwangsschließung und Ausschluss der Messung der Fotozellen Einstellung der Funktion zweiter Funkkanal Wahl der Dauer der zusätzlichen Beleuchtung, die mit dem zweiten Funkkanal eingeschaltet werden kann (nur wenn Parameter B nicht 3 ist) Einstellung Öffnungsbedienung Ende der Programmierung Speicherung und Löschung der Sendern Betriebsstörungen

Ab- und Inbetriebnahme

Abnahme Inbetriebnahme

Erläuterungen

Anschluss Batterieladegerät

Anweisungen und Hinweise für den Endbenutzer

Konformitätserklärung CE

S. 67

S. 68 S. 68 S. 68 S. 69 S. 69 S. 70

S. 70

S. 70 S. 70 S. 71 S. 71 S. 71 S. 72 S. 72 S. 72 S. 72 S. 73 S. 73 S. 73 S. 74 S. 74 S. 74 S. 74 S. 75

S. 75 S. 76

S. 76 S. 76 S. 77 S. 79

S. 80 S. 80 S. 80

S. 80 S. 80

S. 81

S. 115

ACHTUNG – ORIGINALANWEISUNGEN – Wichtige Sicherheitsanweisungen. Für die Sicherheit der Personen ist es wichtig, die folgenden Sicherheitsanweisungen zu befolgen. Bewahren Sie diese Anweisungen auf.

Vor Durchführung der Installation lesen Sie die Anleitung bitte aufmerksam durch.

Die Konstruktion und die Herstellung der Geräte, aus denen sich das Produkt zusammensetzt, und die in diesem Handbuch enthaltenen Informationen entsprechen den geltenden Sicherheitsvorschriften. Dennoch können eine falsche Installation und eine falsche Programmierung schwerwiegende Verletzungen bei Personen verursachen, die die Arbeit ausführen, und bei denen, die die Anlage benutzen werden. Aus diesem Grund ist es wichtig, während der Installation strikt alle Anweisungen in diesem Handbuch zu beachten.

Bei Zweifel jeglicher Art die Installation abbrechen und ggf. den Key Automation Kundendienst zur Klärung kontaktieren.

Für die europäische Gesetzgebung muss der Einbau einer automatischen Tür oder eines automatischen Tors den Bestimmungen der Richtlinie 2006/42/EG (Maschinenrichtlinie) und im Besonderen den Normen EN 12445, EN 12453, EN 12635 und EN 13241-1 entsprechen, die eine Konformitätserklärung der Automatisierung ermöglichen.

In Anbetracht dessen müssen die endgültige Verbindung der Automatisierung ans Stromnetz, die Endabnahme der Anlage, die Inbe-

triebnahme und die regelmäßige Wartung von qualiziertem und

erfahrenem Personal entsprechend den Anleitungen unter „Prüfung und Inbetriebnahme der Automatisierung“ durchgeführt werden.

Außerdem muss das Personal auch die vorgesehenen Tests nach den vorhandenen Risiken festlegen und die Einhaltung der Gesetze, Vorschriften und Regeln überprüfen: insbesondere die Einhaltung der Norm EN 12445, welche die Prüfverfahren für die Automatisierung von Türen und Toren festlegt.

ACHTUNG - Vor Installationsbeginn folgende Analysen und Prüfungen durchführen:

Sicherstellen, dass die für die Automatisierung vorgesehenen Vorrichtungen für die zu realisierende Anlage geeignet sind. Diesbezüglich aufmerksam die im Kapitel „Technische Eigenschaften“ aufgeführten Daten prüfen. Die Installation nicht durchführen, wenn auch nur eine der Vorrichtungen nicht für den Gebrauch geeignet ist.

Sicherstellen, dass die erworbenen Vorrichtungen ausreichend sind, um die Sicherheit und Funktion der Anlage zu gewährleisten.

Die Risikoanalyse durchführen, welche auch die Liste der Sicherheitsanforderungen, aufgeführt in Anhang I der Maschinenrichtlinie, beinhalten muss, und die angewandten Lösungen nennen.Die Risikoanalyse ist eine der Unterlagen, aus denen sich die technischen Unterlagen der Automatisierung zusammensetzen. Diese müssen von einem erfahrenen Installateur ausgefüllt werden.

In Anbetracht der Gefahrensituationen, die bei Installation und Benutzung des Produktes auftreten können, muss die Automatisierung unter Berücksichtigung folgender Hinweise installiert werden:

Keine Änderungen an der Automatisierung vornehmen, wenn diese nicht in diesem Handbuch vorgesehen sind. Diese können nur zu Funktionsstörungen führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch eigenmächtige Änderungen am Produkt verursacht wurden.

Ist das Stromkabel beschädigt, muss es vom Hersteller, seinem

technischen Kundendienst oder einer ähnlich qualizierten Person

ersetzt werden, um Gefährdungen zu vermeiden;

Die einzelnen Komponenten der Automatisierung dürfen nicht in Wasser oder andere Flüssigkeiten getaucht werden. Bei der Installation darauf achten, dass keine Flüssigkeit ins Innere der Vorrichtungen dringt.

Sollten Flüssigkeiten ins Innere der Automatisierungskomponenten dringen, sofort die Stromzufuhr abschalten und sich an den Key Automation Kundendienst wenden. Die Benutzung der Automatisierung in derartigen Situationen kann gefährlich sein.

Die einzelnen Komponenten weder Wärmequellen noch offenen Flammen aussetzen. Dadurch können Schäden, Störungen und Gefahrensituationen entstehen oder ein Brand ausbrechen.

Alle Arbeiten, die ein Öffnen der Schutzhülle der Komponenten erfordern, müssen bei abgeschalteter Stromzufuhr durchgeführt werden. Sollte die Abschaltvorrichtung nicht sichtbar sein, ein Schild mit der Aufschrift „IN WARTUNG“ anbringen.

Alle Vorrichtungen müssen mit einer Stromleitung verbunden werden, die sicher geerdet ist.

Dieses Produkt kann nicht als ausreichendes System für den Einbruchsschutz angesehen werden. Wenn Sie sich ausreichend schützen wollen, müssen andere Vorrichtungen in die Automatisierung integriert werden.

Wie im Absatz „Prüfung und Inbetriebnahme der Automatisierung“ vorgesehen, darf das Produkt erst nach der „Inbetriebnahme“ der Automatisierung benutzt werden.

Im Stromnetz der Anlage eine Abschaltvorrichtung mit ausreichendem Öffnungsabstand der Kontakte vorsehen, die, wie von der Überspannungskategorie III gefordert, die komplette Abschaltung erlaubt.

Verwenden Sie für die Verbindung von steifen und exiblen Rohren

oder Kabeldurchgängen Anschlüsse mit dem Schutzgrad IP55 oder höher.

Die elektrische Anlage vor der Automatisierung muss den geltenden Bestimmungen entsprechen und fachgerecht ausgeführt sein.

Angeraten ist ein Notschalter, der in der Nähe der Automatisierung angebracht wird (verbunden mit dem Eingang STOP der Steuerplatine), so dass ein sofortiges Anhalten bei Gefahr möglich ist.

Diese Vorrichtung eignet sich nicht für Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Sinnesfähigkeiten, oder denen die nötige Erfahrung oder die Kenntnisse fehlen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person begleitet oder beaufsichtigt oder in der Benutzung der Vorrichtung unterwiesen.

Vergewissern Sie sich vor der Inbetriebsetzung der Automatisie-

rung, dass sich keine Personen in unmittelbarer Nähe benden;

Vor jeder Reinigung und Wartung ist die Automatisierung vom Stromnetz zu trennen;

Besondere Vorsicht ist geboten, um Quetschungen zwischen dem geführten Teil und festen Elementen in der unmittelbaren Nähe zu vermeiden;

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

ACHTUNG - Das Verpackungsmaterial aller Automatisierungskomponenten muss entsprechend den örtlichen Bestimmungen entsorgt werden.

ACHTUNG - Die Daten und Informationen in diesem Handbuch können jederzeit ohne Vorankündigung seitens Key Automation S.r.l. geändert werden.

1 - SICHERHEITSHINWEISE

2.1 Produktbeschreibung

Viper Led ist ein nicht umsteuerbarer, elektromechanischer Antrieb für die Automation von Schwingtoren bis 13 m2 und Sektionaltoren bis 16 m2. Viper ist mit einem Encoder, einer Steuereinheit und einem Empfänger mit 1 integrierten Kanal ausgerüstet.

Der Empfänger kann zwischen der xen Dekodizierung über Funk

oder einem Rolling Code wählen. Die Laufschiene ist mit Kette in einem Stück oder in drei Teilen vormontiert.

2.2 Zusammensetzung

Das Automationssystem für Garagentore ist in zwei Kartons enthalten, in einem bendet sich das Automationssystem und im anderen die

Laufschiene, wie nachstehend gezeigt wird.

Paket Automationssystem

2 - PRODUKTEINFÜHRUNG

Merkmal Name Menge

Automationssystem 1

Manuell 1

Gebogener Arm für Tür 1

Montageband 2

Halterung 1

"U"-Bügel 3

Haltebügel 1

Türbügel 1

Paket mit verschiedenen Befestigungsvorrichtungen

6x15 Sechskant- Gewindeschneidschraube (8x) 6x80 Schraube mit Sechskantmutter (1x)

8x25 Scharnierzapfen (1x) 3x20 Splint (1x) Seitlicher Toleranzring (1x)

6x80 Expansionsdübel (6x) 8x20 Schraube mit Sechskantmutter (4x)

Laufschienenpaket

Vormontierte Laufschiene in 3 Teilen oder in einem Stück

Laufschiene (1x) Gerader Arm für Tür (1x) Kette (1x) Notseil (1x) Laufwerk (1x)

2.3 Modelle und technische Merkmale

2.4 Technische Merkmale

Empfohlenes Modell und Gebrauch - Laufschiene und lieferbare Längen

Die genannten Daten können je nach Gleitfähigkeit und Ausrichtung des Tors und der verwendeten Laufschiene abweichen

155

370

200

3080

TECHNISCHE DATEN VIP7U/VIP7

(VIP7UL/VIP7L)

VIP10U/VIP10 (VIP10UL/VIP10L)

VIP104 (VIP104L)

Geschwindigkeit 12 cm/s 12 cm/s 12 cm/s Kraft 700 N 1000 N 1000 N Betriebszyklus 60 % 60 % 60 % Laufweg 2,8 m 2,8 m 3,5 m Versorgung 230 Vac (120 Vac) 230 Vac (120 Vac) 230 Vac (120 Vac) Leistungsaufnahme bei 230 Vac (120 Vac) 0,5 A (1 A) 0,7 A (1,4 A) 0,7 A (1,4 A) Motorstromaufnahme 24 Vdc 4,16 A 6,66 A 6,66 A Leistungsaufnahme 100 W 160 W 160 W Einbauleuchte ja ja ja Blinkleuchte 15 W MAX 15 W MAX 15 W MAX Externe zusätzliche Beleuchtung 10 W MAX 10 W MAX 10 W MAX Versorgungsausgang Zubehör 250mA (24 Vdc) 250mA (24 Vdc) 250mA (24 Vdc) Sicherung 1 Versorgungsleitung 2.5AT Träge 2.5AT Träge 2.5AT Träge

Max. Anzahl speicherbare FIX

CODE Sender

20 20 20

Max. Anzahl speicherbare

ROLLING CODE Sender

20 20 20

Schutzgrad IP 43 IP 43 IP 43 Größe (B - T - H) 200-370-155 mm 200-370-155 mm 200-370-155 mm Gewicht 13 Kg 13,5 Kg 16 Kg Betriebstemperatur -20° + 55° °C 20° + 55° °C -20° + 55° °C Maximale Torabmessung 10 m

13 m

16 m

Maximale Türgewicht 90 Kg 130 Kg 130 Kg

EINSATZGRENZEN

Sektionaltor Ausschwen-

kendes

Schwingtor

Nicht ausschwenkendes Schwingtor

VIP7U/VIP7/(VIP7UL/VIP7L)

H max=2,7m m² max=10m²

H max=3m m² max=9m²

H max=2,5m m² max=9m²

VIP10U/VIP10/(VIP10UL/VIP10L)

H max=2,7m m² max=13m²

H max=3m m² max=14m²

H max=2,5m m² max=14m²

Modell Volt (V)

Toräche

(m2)

Gesamtlänge

Laufweg der

Schiene

Maximale Höhe des

geöffneten Tors

Raumtemperaturunter-

schied (°C)

VIP7U/

(VIP7UL)

190-240

(110 - 130)

<=10

3320 mm (1x3,3m) 2700 mm <2700 mm

-20+55

VIP7/

(VIP7L)

190-240

(110 - 130)

<=10

3320 mm (3x1,1m) 2700 mm <2700 mm

-20+55

VIP10U/

(VIP10UL)

190-240

(110 - 130)

<=13

3320 mm (1x3,3m) 2700 mm <2700 mm

-20+55

VIP10/

VIP10L)

190-240

(110 - 130)

<=13

3320 mm (3x1,1m) 2700 mm <2700 mm

-20+55

VIP104/

(VIP104L)

190-240

(110 - 130)

<=16

4000 mm (1x4m) 3400 mm <3400 mm

-20+55

CODE BESCHREIBUNG KRAFT FÜHRUNG

VIP7U/(VIP7UL)

für Sektionaltore bis 10 m2 mit Motor 24 VDC und Steuerung mit eingebautem Empfänger

700N mit Kette vormontiert 3320 mm einteilig

VIP7/(VIP7L)

für Sektionaltore bis 10 m2 mit Motor 24 VDC und Steuerung mit eingebautem Empfänger

700N

mit Kette 3320 mm in drei Teilen mit Schnellverbindungsstück

VIP10U/(VIP10UL)

für Sektionaltore bis 13 m2 mit Motor 24 VDC und Steuerung mit eingebautem Empfänger

1000N mit Kette vormontiert 3320 mm einteilig

VIP10/(VIP10L)

für Sektionaltore bis 13 m2 mit Motor 24 VDC und Steuerung mit eingebautem Empfänger

1000N

mit Kette 3320 mm in drei Teilen mit Schnellverbindungsstück

VIP104/(VIP104L)

für Sektionaltore bis 16 m2 mit Motor 24 VDC und Steuerung mit eingebautem Empfänger

1000N mit Kette vormontiert 4000 mm einteilig

VIP104 (VIP104L)

H max=3,4m m² max=16m²

H max=3,4m m² max=14m²

H max=3,2m m² max=14m²

3 - VORPRÜFUNGEN

Vor der Installation bitte folgende Punkte prüfen und kontrollieren:

- Kontrollieren ob sich Tor oder Tür für die Automatisierung eignen

- Gewicht und Größe des Tors oder der Tür müssen innerhalb der Einsatzgrenzen der Automation liegen, auf der das Produkt installiert wird.

- Kontrolle des Vorhandenseins und der Stärke der mechanischen Sicherheitsanschläge des Tors oder der Tür

- Sicherstellen, dass der Befestigungsbereich nicht überutet werden kann

- Überhöhter Säure- oder Salzgehalt oder die Nähe von Wärmequellen können Fehlfunktion des Produktes verursachen

- bei extremen klimatischen Verhältnissen (wie z.B. Schnee, Eis,

hohe Temperaturunterschiede, hohe Temperaturen) könnten sich die Reibungen verstärken, deshalb könnte der Kraftaufwand für die Bewegung und das Anlaufmoment höher sein als im Normalzustand.

- Kontrollieren, dass die manuelle Bewegung des Tors oder der Tür

üssig und ohne Reibungspunkte ist und keine Entgleisungsgefahr

besteht.

- Prüfen, dass sich das Tor oder die Tür im Gleichgewicht bendet

und folglich in jeder Stillung stillsteht.

- Prüfen, dass die Stromleitung für den Anschluss des Produkts über eine gesicherte Erdung verfügt und mit einem Leitungsschutzund Differentialschalter geschützt ist.

– Im Stromnetz der Anlage eine Abschaltvorrichtung mit ausreichendem Öffnungsabstand der Kontakte vorsehen, der, wie von der Kategorie Überlastung III gefordert, die komplette Abschaltung erlaubt.

- Sicherstellen, dass das gesamte benutzte Material den geltenden Normen entspricht

4 - PRODUKTINSTALLATION

3. Die Mutter mit einem Rohrschlüssel Ø 13 festziehen.

4. Wie im Schema gezeigt, den Zug der Kette regulieren. Für eine sachgemäße Regulierung, prüfen, ob die Kette während der Bewegung des Tores aus der Führung tritt (zu locker) oder im gegenteiligen Fall dazu neigt die Führung nach oben zu biegen (zu stramm).

Begrenzte Position

Verbinder

Begrenzte Position

2.5 Liste der erforderlichen Kabel

Die erforderlichen Kabel einer typischen Anlage für die Verbindung der einzelnen Vorrichtungen sind in der Tabelle Kabelliste aufgeführt.

TABELLE KABELLISTE

Anschluss von 1 bis 10m von 10 bis 20m von 20 bis 30m

Stromleitung 3 x 1,5 mm

3 x 1,5 mm

3 x 2,5 mm

Blinklicht 2 x 0,5 mm

2 x 0,5 mm

Sender Fotozelle 2 x 0,5 mm

2 x 0,5 mm

Empfänger Fotozelle 4 x 0,5 mm

4 x 0,5 mm

Schlüssel-Wahlschalter 3 x 0,5 mm

3 x 0,5 mm

Festkanten 2 x 0,5 mm

2 x 0,5 mm

Mobile Kanten 2 x 0,5 mm

2 x 0,5 mm

Geschütztes Antennenkabel Typ RG58 Geschütztes Kabel Typ RG58 max. 10 m

Die benutzten Kabel müssen dem Installationstyp entsprechen; z.B. wird ein Kabel des Typs H03VV-F für Innenbereiche oder H07RN-F für Außenbereiche empfohlen.

etwa

4.1 Zusammenbau der dreiteiligen Führungsschiene

1. Ausrichten der drei Führungen

2. Den Verbinder in die Mitte der Führung und zwischen die begrenzten Positionen bringen, das Gleiche mit dem zweiten Verbinder wiederholen.

MIN 0 cm MAX 40 cm

MAX 40 cm

Die Laufschiene, wie in der Abbildung gezeigt, positionieren

Mauer

Tür

Haltebügel

U-förmiger Bügel

Haltebügel

6x80 Schraube

Laufschiene

Expansionsdübel

8x25 Scharnierzapfen

8x20 Schraube

Gebogener Arm für Tür

6x15 Gewindeschneidschraube

Türbügel

Befestigung

mit den beiliegenden Bügeln

4.2 Anschluss des Motorkörpers an die Laufschiene

6x15 Gewindeschneidschraube

U-förmiger Bügel

Laufschiene

Seitlicher Toleranzring

Um 90° gedrehter Kopf

Standard

6x15 Gewindeschneidschraube

U-förmiger Bügel

Laufschiene

Seitlicher Toleranzring

4.4 Manuelle Toröffnung

Laufschiene

Laufwerk

Seil

Bei Stromausfall

(1). Bei geschlossenem Tor: Am Seil ziehen und die Reibungskupplung entriegeln, damit sich das Tor ohne Schwierigkeiten heben kann. (2). Bei geöffnetem Tor: Einmal am Seil ziehen, damit sich das Tor nach unten in die Schließstellung geht.

Befestigung der Laufschiene und des Motors am Tor

NB Für die Installation an Schwingtoren ist das Zubehör BO-SEZ erforderlich.

370

200

3080

270

4.6 Anzeige Normalmodus

Im “NORMALMODUS”, das heißt, wenn am System Strom anliegt, dreht sich das zweistellige LCD-Display und schaltet sich nach 30 Sekunden aus.

4.5 Stromanschlüsse

ACHTUNG - Bevor die Verbindungen durchgeführt werden, sicherstellen, dass die Stromzufuhr abgeschaltet ist.

4.7 Individuelle Gestaltung der Anlage

Programmierung

Vorbereitung

A. Das Tor vorsichtig bewegen, um das Laufwerk zu blockieren, damit die Automation das Tor führt. B. Die Versorgung aktivieren das Licht schaltet sich ein, die Steuereinheit gibt einen Piepton ab und das Display zeigt “0” Zyklen an.

Achtung: Wird die Programmierung nicht abgeschlossen, werden die Einstellungen automatisch gelöscht. Wurden falsche Informationen programmiert, die Versorgung abtrennen und wieder einschalten, dabei wie folgt vorgehen.

4.8 Endschalter-Einstellung der Öffnung

Für 5 Sekunden die Taste “P” drücken

“+” oder “-” drücken

Die Steuereinheit gibt einen Piepton ab und es wird “1” angezeigt

Toröffnung Torschließung

“P” drücken, “1” blinkt

Wenn sich das Tor öffnet und die ideale Stellung erreicht, zum Speichern der Informationen die Taste “P” drücken.

Achtung: Die Einstellung des Öffnungsendschalters vor der Einstellung des Endschalters der Schließung programmieren.

Beschreibung der Bedienungen

1- P Funktionstaste 2- S Übernahmetaste der Sendern 3- + Einstelltaste Parametererhöhung 4- - Einstelltaste Parametersenkung 5- Display für Funktionsanzeigen

Der Anschluss der Blinkleuchte muss zwischen COM und FLASH erfolgen. Der Anschluss der zusätzlichen Beluschtung muss zwischen COM und LED erfolgen Der Kontakt der Fotozelle muss zwischen PH1 und NEG angeschlossen werden (Kontakt normal geschlossen NC) Der Not-Aus-Kontakt muss zwischen STOP und NEG angeschlossen werden (NORMALERWEISE GESCHLOSSENER KONTAKT NC) Der Schrittbetrieb-Kontakt P/P muss zwischen SBS und NEG angeschlossen werden (NORMALERWEISE GEÖFFNETER KONTAKT NA)

T2.5A 250V

SBS

STOP

NEG

PH1

COM

LED

COM

BATTERY

MAX 5x

FLAT

FLASH

+24V

NEG

LED

COM

NEG

DISPLAY

RECEIVER

CPU

+5V

VIN

NEG

24Vac/dc

Um “2” anzuzeigen, “+” drücken

4.9 Endschalter-Einstellung der Schließung

Torschließung oder Toröffnung

“P” drücken, “2” blinkt

Wenn sich das Tor schließt und die ideale Stellung erreicht, zum Speichern der Informationen die Taste “P” drücken.

“-” ODER “+” drücken

4.10 Aktivierung Selbstlernverfahren der Kraft

“+” drücken, es wird “3” angezeigt

“P” drücken, nach dem Anhalten erneut “P” drücken

“P” drücken, “3” blinkt

Schließen des Tors

Das Tor öffnet sich automatisch

Zum Speichern der Informationen “P” drücken

“P” drücken, “ ” blinkt

Zur Wahl des Niveaus ”+” oder ”-” drücken

4.11 Einstellungen Kraftniveau

Zur Anzeige von “4”, “+” drücken

Werkseitige Einstellung

Kraftniveau

Niedrig

Hoch

Zum Speichern der Einstellungen “P” drücken

Die Programmierung verlassen und vor dem Gebrauch das Tor für einen kompletten Zyklus betätigen: der 1. Zyklus nach der Programmierung dient zum Erlernen des eingestellten Kraftaufwands.

Achtung!! Damit bei einer Schließung im Normalbetrieb keine falschen Hindernisse erfasst werden, sollte, wenn die Tür bereits den Boden erreicht hat, die Schließung nicht erzwungen werden.

HINWEIS: zum Verlassen der Programmierung und Speichern des Parameters für 5 Sekunden P drücken.

Die Steuereinheit ist für die Funkbedienung aller Key Automation-Sender vorgerüstet.

Zur Anzeige von “5”, “+” drücken

Zur Anzeige von “7”, “+” drücken

Zur Anzeige von “6”, “+” drücken, bei Schließung ist die Fotozelle immer aktiviert

“P” drücken, auf dem Display blinkt “1” und zeigt damit an,

dass die Funkdekodizierung

ROLLING CODE ist (Werkseitige Einstellung); wählt man auf dem Display 2, ist die Funkde-

kodizierung der FIX CODE

Für die Wahl der gewünschten

Dekodizierung “+” oder “-”

drücken

Zur Anzeige von “5” die Taste “P” drücken und die Einstellungen speichern

4.13 Einstellung Fotozellenfunktion

(Standardmäßig auf “0” eingestellt)

“P” drücken, mit der Anzeige 0 wird mitgeteilt, dass die Fotozelle für die Öffnung nicht aktiviert ist (Werkseitige Einstellung)

“+” drücken, mit der Anzeige “1” wird mitgeteilt, dass die Fotozelle für die Öffnung aktiviert ist

über diese Funktion kann man bei geschlossenem Tor und abgeschalteter Fotozelle die Öffnungsbedienung freigeben/blockieren.

Zum Speichern der Einstellungen wieder “P” drücken

4.14 Einstellung automatische Schließzeit

(Standardmäßig auf “0” eingestellt)

Um “0” anzuzeigen, “P " drücken, die Funktion ist ausgeschaltet (Werkseitige Einstellung)

Um “1” anzuzeigen, “+” drücken und die Funktion aktivieren, die automatische Schließung dauert 5 Sekunden

Um die Dauer nach der nachstehend abgebildeten Tabelle zu wählen “+”oder “-” drücken. Zum Speichern der Einstellungen wieder “P” drücken

4.12 Einstellung Empfangsmodus

4.15 Einstellung Alarm 2000 Betriebszyklen

(Standardmäßig auf “0” eingestellt)

Zur Anzeige von “8”, “+” drücken

“P” drücken, es wird “0“ angezeigt, dies bedeutet, dass die Funktion ausgeschaltet ist (Werkseitige Einstellung)

“+” drücken, mit der Anzeige “1“ wird mitgeteilt, dass die Funktion aktiviert ist

Zum Speichern der Einstellungen wieder “P” drücken

Ausschalten des akustischen Alarms: die Versorgung abtrennen und wieder einschalten oder die Bedientaste Tor für 5 Sekunden drücken.

Wert 0 1 2 3 4 5 6 7 8

Zeit Ausgeschaltet 5 Sek. 10 Sek. 20 Sek. 30 Sek. 60 Sek. 120 Sek. 180 Sek. 240 Sek.

HINWEIS: zum Verlassen der Programmierung und Speichern des Parameters für 5 Sekunden P drücken.

Zur Anzeige von “9”, “+” drücken

“P” drücken, es erscheint “0” um anzuzeigen, dass die Bedienung Schrittbetrieb mit Öffnen/Stop/Schließen abläuft (Werkseitige Einstellung)

“+” drücken, es erscheint “1” und gibt an, dass die Bedienung nur öffnen kann

4.16 Einstellung Öffnungsbedienung

Man kann den Betrieb der Bedienung öffnen\Stop\schließen in nur öffnen abändern.

Durch die Freigabe dieser Funktion, ermöglicht die Bedienung P\P die Öffnung und akzeptiert nur die Wiederöffnung während der Schließung.

Mit der Funktion “7=1” wird die

Zeit der freigegebenen automatischen Schließung bei jeder Bedienung aktualisiert. Mit der Funktion “7=0” ist die automatische Schließung blockiert.

HINWEIS: zum Verlassen der Programmierung und Speichern des Parameters für 5 Sekunden P drücken.

4.17 Zwangsschließung und Ausschluss der Messung der Fotozellen

Nach dem Parameter „9“ auf „+“ drücken, um „A“ anzuzeigen

“P” drücken, es wird “0” angezeigt, was bedeutet, dass die Funktion deaktiviert wurde, die Messung der Fotozelle ist also während des gesamten Torlaufs aktiv (Werkseinstellung)

„+“ drücken, um die gewünschte Höhe für den Ausschluss der Messung der Fotozelle auszuwählen (siehe Tabelle unten)

1) Das Schließen des Sektionaltors kann auch bei geöffnetem Kontakt der Fotozelle erzwungen werden.

- Bei geschlossenem Tor die Taste des Senders oder Steuerung DOOR drücken; die Automation zeigt das Fehlen des geschlossenen Kontakts der Fotozelle mit drei aufeinander folgenden Beeps an

- Die Taste des Senders oder der Steuerung DOOR loslassen und innerhalb von 4 Sekunden die Steuerung nochmals drücken und gedrückt halten; die Automation schließt zwangsweise, solange die Steuerung (TOTMANNBETRIEB) gedrückt gehalten wird.

2) Mit der Funktion “A” (die letzte nach Funktion “9”) kann ein Punkt zum Ausschluss der Messung der Fotozellen vom Boden ausgewählt werden

HINWEIS: zum Verlassen der Programmierung und Speichern des Parameters für 5 Sekunden P drücken.

Wert

Beschreibung

0 Messung der Fotozelle freigegeben 1 Messung der Fotozelle bei 10 cm vom Schließpunkt gesperrt 2 Messung der Fotozelle bei 20 cm vom Schließpunkt gesperrt 3 Messung der Fotozelle bei 30 cm vom Schließpunkt gesperrt 4 Messung der Fotozelle bei 40 cm vom Schließpunkt gesperrt 5 Messung der Fotozelle bei 50 cm vom Schließpunkt gesperrt 6 Messung der Fotozelle bei 60 cm vom Schließpunkt gesperrt 7 Messung der Fotozelle bei 70 cm vom Schließpunkt gesperrt 8 Messung der Fotozelle bei 80 cm vom Schließpunkt gesperrt 9 Messung der Fotozelle bei 90 cm vom Schließpunkt gesperrt

4.18 Einstellung der Funktion zweiter Funkkanal

4.19 Wahl der Dauer der zusätzlichen Beleuchtung, die mit dem zweiten Funkkanal eingeschaltet werden kann (nur wenn Parameter b nicht 3 ist)

Nach dem Parameter „A“ auf „+“ drücken, um „B“ anzuzeigen

Nach dem Parameter „b“ auf „+“ drücken, um „C“ anzuzeigen

„P“ drücken, es wird “2” angezeigt, was bedeutet, dass die im Motor integrierte zusätzliche

Beleuchtung und das externe

Licht COM-LED aktiv sind

„P“ drücken, es wird „3“ angezeigt, was bedeutet, dass die Dauer der zusätzlichen Beleuchtung auf dem zweiten Funkkanal auf 3 Min. eingestellt ist

„+“ oder „-“ drücken, um die gewünschte Funktion auszuwählen:

0= aktiviert nur zusätzliche Beleuchtung im Motor 1= aktiviert nur externe zusätzliche Beleuchtung COM-LED 2= aktiviert zusätzliche Beleuchtung im Motor + externe zusätzliche Beleuchtung COM-LED 3= aktiviert Funktion Fußgänger: teilweise Öffnung von 1 m

(Standardmäßig auf “2” eingestellt)

(Standardmäßig auf “3” eingestellt)

HINWEIS: zum Verlassen der Programmierung und Speichern des Parameters für 5 Sekunden P drücken.

Bei jeder Steuerung zur Bewegung der Automation bleiben das LED-Zusatzlicht im Motor und die eventuell vorhandene externe zusätzliche Beleuchtung COM+LED 3 Minuten lang eingeschaltet.

Wert 0

1 2 3 4 5 6 7 8 9

Zeit Ausgeschaltet

1 min 2 min 3 min 5 min 15 min 30 min 1 Stunden 8 Stunden 12 Stunden

4.20 Ende der Programmierung

Achtung: diesen abschließenden Schritt ausführen, andernfalls werden die Informationen nicht gespeichert.

Man kann die Programmierphase verlassen und die Änderungen von einem beliebigen Punkt der Menüfunktionen 4.11 bis 4.20 wie folgt speichern:

In einer der Funktionen 1 bis 9 “P” so lange drücken, bis das Display anzeigt, dass die Funktion aktiviert ist

Zum Speichern der geänderten Daten, für 5 Sekunden “P” drücken

Ein Piepton gefolgt von einem kreisenden Segment zeigt an, dass die Programmierung erfolgreich abgeschlossen wurde

4.21 Speichern und Löschen von Sendern

Folgendes Verfahren zur Speicherung der Sender ROLLING CODE verwenden. Zum Speichern von Sendern mit FESTSTEHENDEM CODE siehe Punkt 4.12, anschließend die Sender wie im Folgenden beschrieben speichern:

1) SPEICHERN EINER FUNKSTEUERUNG

• Die Taste „S“ auf dem Sektional-Aktuator so oft betätigen und loslassen, wie es der Nummer des Ausgangs entspricht, der aktiviert werden

soll: 1-mal für den Ausgang 1 (Torsteuerung), 2-mal für den Ausgang 2 (zusätzliche Beleuchtung)

Ausgang 1:

3 sek

Ausgang 2:

Die „0“ auf dem Sektional-Display blinkt so oft, wie es dem gewählten Ausgang entspricht, mit Zwischenpausen von einer Sekunde auf

• Innerhalb von 7 Sekunden mindestens 2 Sekunden lang die Taste der Funksteuerung betätigen, die gespeichert werden soll

• Falls die Speicherung nicht erfolgreich war, blinkt die “0” auf dem Display lange auf, und 1 Beep ertönt

• Zum Speichern einer weiteren Funksteuerung auf demselben Ausgang ist Punkt 1 zu wiederholen

Anmerkung Wird 7 Sekunden lang nichts eingegeben, beendet der Sektionalantrieb automatisch die Programmierungsphase

AKUSTISCHE SUMMERANZEIGE BEDEUTUNG

1 Piepton Code gespeichert 2 Pieptöne Code bereits gespeichert 3 Pieptöne Speicher voll

2) LÖSCHEN EINER FUNKSTEUERUNG

• Die Taste “S” so lange gedrückt halten, bis die “0” auf dem Display erscheint (ca. 3 Sekunden)

> 3 sek

3) LÖSCHEN DES KOMPLETTEN EMPFÄNGERSPEICHERS

• Die Taste “S” auf dem Sektionalantrieb drücken und gedrückt halten, bis die “0” angezeigt wird (ca. 3 Sekunden) und wieder erlischt (ca. 3 Sekunden). Die Taste „S“ loslassen

• Innerhalb von 7 Sekunden die Taste der Funksteuerung, die gelöscht werden soll, so lange gedrückt halten, bis die “0” auf dem Display erlischt. Die Taste der Funksteuerung loslassen

• Ca. 1 Sekunde nach dem Loslassen der Taste beginnt die „0“ auf dem Display zu blinken

• Das Löschen bestätigen, dazu die Taste “S” auf dem Sektionalantrieb drücken und loslassen

• Falls das Löschen erfolgreich war, blinkt die “0” auf dem Display lange auf

Anmerkung: Wird 7 Sekunden lang nichts eingegeben, beendet der Empfänger automatisch die Programmierungsphase

> 3 sek > 3 sek

0,5 sek

3 sek

0,5 sek

• Ca. 1 Sekunde nach dem Loslassen der Taste „S“ beginnt die „0“ auf dem Display zu blinken

1 sek 1 sek

• Die Taste “S” auf dem Display drücken und loslassen, wenn die “0” zum dritten Mal aufblinkt

• War das Löschen erfolgreich, meldet der Display dies durch 1 langes Blinken

3 sek

4) FERNSPEICHERUNG EINER FUNKSTEUERUNG MIT SCHON GESPEICHERTER FUNKSTEUERUNG

• Die Taste der neuen Funksteuerung, die gespeichert werden soll, 5 Sekunden lang betätigen

Es kann ein Sender ohne Zugriff auf den Empfänger gespeichert werden. Es ist erforderlich, über einen vorab gespeicherten Sender z verfügen, dann wie unten angegeben verfahren. Die Fernkopierprozedur muss im Zuständigkeitsbereich des Empfängers durchgeführt werden.

• Die Taste der alten Funksteuerung, die kopiert werden soll, 3 Sekunden lang betätigen (war die vorherige Phase 1 erfolgreich, bewegt der Antrieb sich nicht)

• Die Taste der neuen Funksteuerung, die gespeichert werden soll, 3 Sekunden lang betätigen werden soll, 3 Sekunden lang betätigen

• Die Taste der alten Funksteuerung, die kopiert werden soll, 3 Sekunden lang betätigen, um die Programmierung zu bestätigen und sie dann

zu verlassen

Wird innerhalb von 7 Sekunden keine Taste betätigt, verlässt der Empfänger automatisch die Programmierphase

4.22 Betriebsstörungen

In diesem Absatz werden einige Betriebsstörungen aufgelistet, die auftreten können. Zusätzlich zur Displaymeldung weist das Blinklicht (falls angeschlos-

sen) mit der Sequenz von zwei kurzen Blinkzeichen, einer Pause und wieder zwei kurzen Blinkzeichen auf den vorliegenden Fehler hin.

Beschädigung Ursachen Abhilfe

Die Automation funktioniert nicht

1. Das System ist ohne Versorgung

2. Die Sicherung ist durchgebrannt

1. Von einem Techniker prüfen lassen

2. Die Sicherung von einem Techniker mit einer gleichwertigen austauschen lassen.

Der Abstand der Sender ist zu begrenzt Die Batterie ist nicht ausreichend geladen

Die Batterie mit einer neuen des gleichen Modells austauschen

Die Kette läuft, aber das Tor bewegt sich nicht Die Entriegelung könnte ausgehängt sein

Die Entriegelung, wie unter 4.3 beschrieben, einhängen

Das Alarmsignal bricht nicht ab Alarm 2000 Betriebszyklen Die Versorgung abtrennen und wieder herstellen

Das geöffnete oder geschlossene Tor bendet

sich nicht in der richtigen Stellung oder funktioniert nicht.

Einstellungsfehler Die Programmierung erneut durchführen

Das Tor funktioniert nicht ordnungsgemäß und auf dem Display erscheint "H"

Die Steuereinheit ist durch Feuchtigkeit beschädigt

Die Steuereinheit trocknen (eine Techniker hinzuziehen)

Plötzliche Unterbrechung oder ruckartige Bewegungen des Systems, auf dem Display erscheint "F" Während des Ablaufs blinkt das Begrüßungslicht und bleibt am Zyklusende eingeschaltet.

1. Das Tor ist nicht ausbalanciert

2. Ein Hindernis ist vorhanden

3. Die Versorgung ist nicht stabil

1. Die Ausgleichsfeder von einem Techniker einstellen lassen

2. Damit sich “F” wieder ausschaltet, den Parameter 4.10 Einstellung Kraftniveau auf das passende Niveau bringen.

Während des Betriebs hört man ein schrilles Geräusch.

Nach einer langen Einsatzzeit fehlt Schmieröl zwischen Führung und Entriegelung.

Die Stelle zwischen Führung und Entriegelung entsprechend schmieren oder wachsen.

Die Kette ist locker und rattert.

Lockerung der Kette durch einen längeren Einsatz ohne Schmiermittel zwischen Führung und Entriegelung.

Die Kette spannen und schmieren. (siehe Punkt

4.1).

5.2 Inbetriebnahme

Nach positivem Test aller (und nicht nur einiger) Vorrichtungen der Anlage, kann die Inbetriebnahme vorgenommen werden

Die technischen Unterlagen der Anlage müssen ausgestellt und für 10 Jahre aufbewahrt werden, sie umfassen den Schaltplan, die Zeichnung oder ein Foto der Anlage, die Risikoanalyse und die jeweiligen Lösungen, die Konformitätserklärung des Herstellers, die Gebrauchsanweisungen einer jeden Vorrichtung und den Wartungsplan der Anlage.

Am Tor oder an der Tür ein Schild mit den Daten der Automation, dem Namen des Verantwortlichen der Inbetriebnahme, der Seriennummer, dem Herstellungsjahr sowie dem CE-Zeichen anbringen.

Ein Schild mit den notwendigen Handgriffen zur manuellen Entriegelung der Anlage anbringen.

Die Konformitätserklärung ausfüllen und dem Endbenutzer zusammen mit der Gebrauchsanweisung und dem Wartungsplan der Anlage aushändigen.

Sicherstellen, dass der Benutzer den automatischen und manuellen Betrieb und die Notausschaltung des Antriebs verstanden hat.

Den Endbenutzer auch schriftlich über Gefahren und Risiken informieren

ACHTUNG - nach 3 aufeinander folgenden Hinderniserkennungen hält das Tor oder die Tür in Öffnung an und die automatische Schließung wird ausgeschlossen. Um die Bewegung wieder aufzunehmen, muss man die Bedientaste oder den Sender benutzen.

5 – TEST UND INBETRIEBNAHME DER AUTOMATION

5.1 Test

Alle Komponenten der Anlage müssen entsprechend der jeweiligen Anweisungen der Handbücher endgeprüft werden

Kontrollieren, dass die Anweisungen des Kapitels 1 beachtet werden – Anweisungen zur Sicherheit Kontrollieren, dass sich das Tor oder die Tür nach der Entriegelung frei

bewegen können und sich in jeder Stellung im Gleichgewicht benden

und stillstehen.

Die korrekte Funktion aller verbundenen Vorrichtungen (Fotozellen, Druckleisten, Notschalter und anderes) kontrollieren, indem man mit den Bedienvorrichtungen alle Proben der Öffnung, Schließung und Blockierung des Tors oder der Tür durchführt (Sender, Tasten, Wahlschalter)

Die Messungen der Aufprallstärke nach EN12445 durchführen, dabei Geschwindigkeit, Motorkraft und Verlangsamungen des Steuergeräts einstellen, falls die Messungen nicht die gewünschten Werte zeigen.

Die Endabnahme der Anlage muss von einem qualiziertem Techniker durchgeführt werden, der alle von der Bezugsnorm geforderten Proben bezüglich. der bestehenden Restrisiken ausführt, insbeson-

dere entsprechend der Richtlinie EN12445, in der Testmethoden für Automationen der Türen und Tore genannt sind.

6 - ERLÄUTERUNGEN

6.1 Anschluss Batterieladegerät 900KBP

Wenn man den Bausatz 900KBP installiert, kann eine Anlage VIPER LED auch ohne Netzspannung arbeiten, das Ganze erfordert keine Änderung der Anlage.

Anschlussreihenfolge:

• Die Versorgung 230Vac abtrennen

Das Modul 900KBP wie abgebildet anschließen

• Die Netzspannung wiederherstellen

• Die neuen Batterien sind nach etwa. 10 Stunden aufgeladen

Abb.1

Abb.2

Abb.3

Abb.4

PUSH

Key Automation S.r.l. stellt Automationssysteme für Tore, Garagentore, automatische Türen, Rollläden, sowie Schranken für Parkplätze oder Straßensperren her. Key Automation ist jedoch nicht der Hersteller Ihrer Automation. Sie ist das Ergebnis von Analysen, Auswertung, Materialwahl und Anlagenausführung des Installateurs Ihres Vertrauens Jede Automation ist einmalig und nur Ihr Installateur besitzt die Erfahrung und notwendigen Kenntnisse zur Ausführung einer auf Ihre Anforderungen zugeschnittenen Anlage, die langfristig sicher und zuverlässig und vor allem sachgerecht arbeitet und den geltenden Bestimmungen entspricht. Auch wenn Ihre Automation die Sicherheitsanforderungen der Bestimmungen erfüllt, schließt dies ein "Restrisiko" nicht aus. Das bedeutet, das Gefahrensituationen entstehen können, die normalerweise auf eine unvorsichtige und sogar falsche Benutzung zurückzuführen sind. Eben aus diesem Grund möchten wir Ihnen einige Ratschläge zur Verhaltensweise mitgeben:

• Vor der ersten Benutzung der Automation lassen Sie sich vom Installateur die Ursache der Restrisiken erklären.

• Heben Sie die Gebrauchsanleitung für spätere Zweifel auf und übergeben Sie diese einem eventuellen neuen Eigentümer der Automation.

• Eine unvorsichtige und unsachgemäße Benutzung der Automation

kann sie zu einer Gefahr werden lassen: veranlassen Sie nicht die Bewegung der Automation, wenn sich Personen, Tiere oder Gegen-

stände in ihrem Aktionskreis benden.

• Kinder: Wenn eine Automationsanlage sachgerecht geplant wurde,

gewährleistet sie auch eine hohe Sicherheitsstufe und verhindert bei Anwesenheit von Personen oder vorhandenen Gegenständen mit ihren Erfassungssystemen die Bewegung, dies garantiert die immer voraussehbare und sichere Einschaltung. Vorsichtshalber sollte man jedoch Kindern das Spielen in der Nähe der Automation verbieten und um ungewollte Einschaltungen zu verhindern, sollten die Sendern nicht in ihrer Reichweite bleiben.

• Störungen: sobald die Automation ein ungewöhnliches Verhalten aufweist, den Strom von der Anlage nehmen und die Entriegelung von Hand vornehmen. Keinen Reparaturversuch vornehmen, wenden Sie sich an den Installateur Ihres Vertrauens: in der Zwischenzeit kann die Anlage nach der Entriegelung des Getriebemotors mit dem entsprechenden Schlüssel, der zum Lieferumfang gehört, mit nicht automatisierter Öffnung arbeiten.

• Bei Beschädigungen oder Stromausfall: Während Sie auf den Installateur oder die Stromrückkehr warten und die Anlage verfügt über keine Pufferbatterie, kann die Automation wie jede andere nicht automatisierte Öffnung arbeiten. Hierfür muss sie von Hand entriegelt werden .

Entriegelung und manuelle Bewegung: vor diesem Eingriff darauf achten, dass die Entriegelung nur bei stillstehendem Flügel erfolgen kann.

• Wartung: Damit sie möglichst lange und vollkommen sicher arbeitet,

bedarf Ihre Automation, wie jedes andere Gerät, einer regelmäßigen Wartung. Vereinbaren Sie mit Ihrem Installateur einen Wartungsplan

mit regelmäßigen Abständen. Key Automation empehlt bei einem

normalen Hausgebrauch alle 6 Monate einen Eingriff, diese Zeitspan-

ne kann sich je nach Häugkeit der Benutzung ändern. Jede Überprüfung, Wartung oder Reparatur darf nur durch fachlich qualiziertes

Personal erfolgen.

• Die Anlage, die Programmierparameter und die Regulierung der Automation dürfen in keiner Weise verändert werden: die Verantwortung trägt Ihr Installateur.

• Die Endabnahme, die regelmäßigen Wartungen und eventuelle Reparaturen müssen durch den Ausführenden belegt werden, diese Belege müssen vom Besitzer der Anlage aufbewahrt werden.

Die einzigen Eingriffe, die Sie ausführen können und wir empfehlen Ihnen, diese vorzunehmen, ist das Reinigen der Glasscheiben der Fotozellen und das Entfernen von Laub oder Steinen, die eine Behinderung der Automation bilden könnten. Vor diesen Eingriffen die Automation entriegeln, damit niemand das Tor oder die Tür betätigen kann und für die Reinigung nur ein leicht mit Wasser angefeuchtetes Tuch verwenden.

• Entsorgung: Wenn die Automation nicht mehr einsatzfähig ist, sorgen Sie dafür, dass sie durch fachlich qualiziertes Personal abgebaut und

das Material entsprechend den örtlich geltenden Bestimmungen wiederverwertet oder entsorgt wird.

• Die Bedienung des Tors oder der Tür (mit Sender, mit Schlüssel-Wahlschalter, usw.) betätigen; wenn alles in Ordnung ist, öffnet oder schließt sich das Tor oder die Tür ganz normal, andernfalls blinkt das Blinklicht einige Male und die Bewegung wird nicht ausgeführt.

Wenn die Sicherheiten nicht mehr arbeiten, muss die Automation umgehend repariert werden.

Batterieaustausch der Sender: falls Ihre Funkbedienung nach einiger Zeit nicht mehr gut funktionieren sollte oder überhaupt nicht mehr funktioniert, könnte dies einfach an der leeren Batterie liegen (vom Gebrauch abhängig, sie kann für einige Monate und bis über ein Jahr reichen). Sie merken es an der Tatsache, dass sich die Bestätigungsanzeige der Übertragung nicht oder nur für einen kurzen Moment einschaltet.

Die Batterien enthalten schädliche Substanzen: nicht in den Hausmüll werfen, sondern sie nach den örtlich vorgesehenen Bestimmungen entsorgen.

Wir danken Ihnen, dass Sie keyautomation gewählt haben und laden Sie ein, für weitere Informationen unsere Internetseite www.keyautomation.it zu besuchen.

7 - ANWEISUNGEN UND HINWEISE FÜR DEN ENDBENUTZER

ÍNDICE

Advertências para a segurança

2.1

2.2

2.3

2.4

2.5

4.1

4.2

4.3

4.4

4.5

4.6

4.7

4.8

4.9

4.10

4.11

4.12

4.13

4.14

4.15

4.16

4.17

4.18

4.19

4.20

4.21

4.22

5.1

5.2

6.1

Introdução ao produto

Descrição do produto Composição Modelos e características técnicas Características técnicas

Lista de cabos necessários

Veriche preliminari

Instalação do produto

Montagem da guia em 3 partes Ligação do motor à guia

Fixação da guia e do motor na porta

Abertura manual Ligações elétricas Visualização em modo normal Personalização do sistema

Conguração m de curso de abertura Conguração m de curso de fecho

Ativação auto regulação força

Conguração do nível de força Conguração do modo de receção Conguração da função fotocélula Conguração da duração de fecho automático Conguração alarme 2000 ciclos Conguração do comando de abertura Forçamento e exclusão da leitura das fotocélulas Conguração da função segundo canal rádio Escolha da duração da luz de cortesia ativável com segundo canal rádio (apenas se parâmetro

B diferente de 3) Fim da programação Gravação e eliminação de controlos transmissors Anomalias de funcionamento

Teste e colocação em serviço

Teste Colocação em serviço

Desenvolvimento

Ligação do carregador de bateria

Instruções e advertências destinadas ao utilizador nal

Declaração CE de conformidade

pág. 84

pág. 85 pág. 85 pág. 85 pág. 86 pág. 86 pág. 86

pág. 86

pág. 86 pág. 86 pág. 87 pág. 87 pág. 87 pág. 88 pág. 88 pág. 88 pág. 88 pág. 89 pág. 89 pág. 89 pág. 90 pág. 90 pág. 90 pág. 90 pág. 91 pág. 91 pág. 92 pág. 92

pág. 92 pág. 93 pág. 95

pág. 96 pág. 96 pág. 96

pág. 96 pág. 96

pág. 97

pág. 115

ATENÇÃO – INSTRUÇÕES ORIGINAIS – instruções importantes de segurança. É importante para a segurança das pessoas observar as seguintes instruções de segurança. Conservar

estas instruções.

Ler com atenção as instruções antes de instalar.

O projeto e o fabrico dos dispositivos que compõem o produto e as informações presentes neste manual respeitam as normas vigentes sobre segurança. Porém, a instalação ou a programação inadequada podem causar feridas graves às pessoas que fazem o trabalho e às que utilizarão o sistema. Por este motivo, durante a instalação, é importante seguir com atenção todas as instruções deste manual.

Não fazer a instalação se houver dúvidas de qualquer natureza e solicitar eventuais esclarecimentos ao serviço de Assistência Key Automation.

De acordo com a legislação Europeia, a realização de uma porta ou de um portão automático deve respeitar as normas previstas pela diretiva 2006/42/CE (Diretiva Máquinas) e, em especial, as normas EN 12445; EN 12453; EN 12635 e EN 13241-1, que permitem declarar a conformidade da automação.

Tendo em conta o que precede, a ligação denitiva do automatismo

à rede elétrica, o ensaio do sistema, a sua colocação em serviço e

a manutenção periódica devem ser feitas por pessoal qualicado e experiente, respeitando as instruções indicadas na caixa “Ensaio e

colocação em serviço da automação”.

Além disso, deverá denir os ensaios previstos de acordo com os riscos presentes e vericar que sejam cumpridas as leis, normas e

regulamentos, sobretudo todos os requisitos da norma EN 12445 que estabelece os métodos de ensaio para o controlo dos automatismos para portas e portões.

ATENÇÃO - Antes de iniciar a instalação, fazer as seguintes análises e controlos.

Vericar se todos os dispositivos destinados à automação são adequados ao sistema a realizar. Para tal, controlar cuidadosamente os dados no capítulo “Características técnicas”. Não fazer a instalação mesmo se apenas um destes dispositivos não for apropriado para a utilização.

Vericar se os dispositivos adquiridos são sucientes para garantir

a segurança do sistema e o seu funcionamento.

Analisar os riscos, vericando também a lista dos requisitos essenciais de segurança constantes do Anexo I da Diretiva Máquinas, e indicar as soluções adotadas. A análise dos riscos é um dos do-

cumentos que fazem parte do processo técnico da automação. O

processo deve ser preenchido por instalador prossional.

Considerando as situações de risco que podem ocorrer durante as fases de instalação e de utilização do produto, é necessário instalar a automação, observando as seguintes indicações:

não fazer modicações em nenhuma parte do automatismo se não

as indicadas neste manual. Operações deste tipo podem causar funcionamento defeituoso. O fabricante declina qualquer responsabilidade por danos que resultam de produtos alterados de forma abusiva.

Evitar que as partes dos componentes da automação possam car submersas em água ou em outros líquidos. Durante a instalação,

evitar que os líquidos possam penetrar nos dispositivos presentes;

Se o o elétrico estiver danicado, este deve ser substituído pelo

fabricante ou por seu serviço de assistência técnica ou, todavia, por

uma pessoa com qualicação similar, de modo a prevenir qualquer

risco; Se substâncias líquidas penetrarem nas partes dos componentes da automação, desligar de imediato a alimentação elétrica e contactar o serviço de Assistência Key Automation. A utilização da automação nestas condições pode causar situações de perigo.

Manter os componentes da automação afastados do calor e de

chama aberta. Isso pode danicá-los e ser causa de funcionamento

defeituoso, incêndio ou situações de perigo.

Todas as operações para as quais é necessário abrir a caixa de proteção dos vários componentes da automação devem ser feitas

com a unidade desligada da alimentação elétrica. Se o dispositivo de desligar não for visível, colocar um aviso com a seguinte mensagem: “MANUTENÇÃO EM CURSO”.

Todos os dispositivos devem ser ligados a uma instalação elétrica equipada com ligação à terra de segurança.

O produto não pode ser considerado um sistema de proteção ecaz contra a intrusão. Se desejar proteger-se de forma ecaz, é necessário agregar na automação outros dispositivos.

O produto só pode ser utilizado depois que foi feita a “colocação em

serviço” da automação, conforme previsto no parágrafo “Ensaio e

colocação em serviço da automação”.

Instalar na rede de alimentação do sistema um dispositivo de corte de corrente com uma distância de abertura entre os contactos que permita cortar a corrente completamente nas condições estabelecidas pela categoria de sobretensão III.

Para a ligação de tubos rígidos e exíveis ou passa-os, utilizar

ligações conformes ao grau de proteção IP55 ou superior.

O sistema elétrico a montante da automação deve cumprir as normas vigentes e ser realizado como manda a lei.

Recomenda-se instalar um botão de emergência perto da automação (ligado à entrada STOP da placa de comando) de modo que seja possível parar de imediato no caso de perigo.

Este dispositivo não se destina à utilização por pessoas (inclusive crianças) cuja capacidade física, sensorial ou mental seja reduzida

ou que não tenham experiência ou conhecimento, a menos que

possam contar com a supervisão ou obter instruções de pessoa

responsável pela sua segurança no que concerne à utilização do

dispositivo.

Antes de ligar a automação, assegurar-se que as pessoas não estejam perto da mesma.

Antes de fazer qualquer operação de limpeza e de manutenção da automação, desligar da corrente elétrica.

Deve-se ter cuidado para evitar o esmagamento entre a parte guia-

da e eventuais elementos xos circundantes.

As crianças devem ser supervisionadas para garantir que não brinquem com o aparelho.

ATENÇÃO - O material da embalagem de todos os componentes da automação deve ser eliminado de acordo com a norma

local.

ATENÇÃO - Os dados e as informações neste manual devem ser considerados passíveis de modicação em qualquer momento e sem obrigação de pré-aviso por parte da Key Automation S.r.l.

1 - ADVERTÊNCIAS PARA A SEGURANÇA

2.1 Descrição do produto

Viper Led é um motorredutor eletromecânico irreversível adequado para automatizar portões basculantes até 13 m2 e seccionais até 16 m2.

Viper está equipado com codicador, central de comando e recetor

de 1 canal incorporados.

O recetor tem a possibilidade de selecionar a descodicação rádio x ou rolling code.

A guia é pré-montada de corrente, de peça única ou em três peças.

2.2 Composição

O sistema de automação para portas de garagem está contido em duas caixas compostas pela embalagem do sistema de automação e a caixa da montagem da guia conforme ilustrado a seguir.

Embalagem do sistema de automação

Característica Nome Qtd

Sistema de automação

Manual 1

Braço curvo para porta 1

Abraçadeira de montagem 2

Suporte 1

Estribo em "U" 3

Estribo de suporte 1

Estribo porta 1

Embalagem dispositivos vários de xação

6x15 Paraluso autoroscante com cabeça hexagonã (8x) 6x80 Paraluso com porca hexagonal (1x)

8x25 Pino dobradiça (1x) 3x20 Contrapino (1x) Anel de afastamento lateral (1x)

6x80 Bucha de expansão (6x) 8x20 Paraluso com porca hexagonal (4x)

Embalagem guia

Guia pré-montada em três peças ou peça única

Guia (1 x) Braço recto para porta (1 x) Corrente (1 x) Cordão de emergência (1 x) Carrinho (1 x)

2 - INTRODUÇÃO AO PRODUTO

2.3 Modelos e características técnicas

Os dados indicados podem variar com base no deslizamento e balanceamento do portão e do tipo de guia utilizada.

2.4 Características técnicas Modelo e uso recomendado - Guia e dimensões disponíveis

155

370

200

3080

DADOS TÉCNICOS VIP7U/VIP7

(VIP7UL/VIP7L)

VIP10U/VIP10 (VIP10UL/VIP10L)

VIP104 (VIP104L)

Velocidade 12 cm/s 12 cm/s 12 cm/s Força 700 N 1000 N 1000 N Ciclo de trabalho 60 % 60 % 60 % Curso 2,8 m 2,8 m 3,5 m Alimentação 230 Vac (120 Vac) 230 Vac (120 Vac) 230 Vac (120 Vac) Absorção a 230 Vac (120 Vac) 0,5 A (1 A) 0,7 A (1,4 A) 0,7 A (1,4 A) Absorção do motor 24 Vdc 4,16 A 6,66 A 6,66 A Potência consumida 100 W 160 W 160 W Lâmpada embutida sim sim sim Luz de sinalização 15 W MAX 15 W MAX 15 W MAX Luz de cortesia exterior 10 W MAX 10 W MAX 10 W MAX Saída de alimentação dos acessórios 250mA (24 Vdc) 250mA (24 Vdc) 250mA (24 Vdc) Fusível 1 linha de alimentação 2.5AT Träge 2.5AT Träge 2.5AT Träge

N.° máx. de emissores memorizáveis FIX CODE

20 20 20

N.° máx. de emissores memorizáveis ROLLING CODE

20 20 20

Grau de proteção IP 43 IP 43 IP 43 Dimensões (compr. - prof. - alt.) 200-370-155 mm 200-370-155 mm 200-370-155 mm Peso 13 Kg 13,5 Kg 16 Kg Temperatura de funcionamento -20° + 55° °C 20° + 55° °C -20° + 55° °C Dimensão máxima do portão 10 m

13 m

16 m

Peso máxima do portão 90 Kg 130 Kg 130 Kg

LIMITES DE UTILIZAÇÃO

Seccional Basculante

distendido

Basculante

não

distendido

VIP7U/VIP7/(VIP7UL/VIP7L)

H max=2,7m m² max=10m²

H max=3m m² max=9m²

H max=2,5m m² max=9m²

VIP10U/VIP10/(VIP10UL/VIP10L)

H max=2,7m m² max=13m²

H max=3m m² max=14m²

H max=2,5m m² max=14m²

Modelo

Voltagem

(V)

Superfície da

porta (m2)

Comprimento

total

Curso da

gula

Altura da porta na

abertura

Diferença temperatura

ambiente (°C)

VIP7U/

(VIP7UL)

190-240

(110 - 130)

<=10

3320 mm (1x3,3m) 2700 mm <2700 mm

-20+55

VIP7/

(VIP7L)

190-240

(110 - 130)

<=10

3320 mm (3x1,1m) 2700 mm <2700 mm

-20+55

VIP10U/

(VIP10UL)

190-240

(110 - 130)

<=13

3320 mm (1x3,3m) 2700 mm <2700 mm

-20+55

VIP10/

VIP10L)

190-240

(110 - 130)

<=13

3320 mm (3x1,1m) 2700 mm <2700 mm

-20+55

VIP104/

(VIP104L)

190-240

(110 - 130)

<=16

4000 mm (1x4m) 3400 mm <3400 mm

-20+55

CÓDIGO DESCRIÇÃO FORÇA GUIA

VIP7U/(VIP7UL)

para portas seccionadas de até 10 m2 com motor 24 Vdc e unidade com recetor incorporado

700N

de corrente pré-montada de 3320 mm numa única peça

VIP7/(VIP7L)

para portas seccionadas de até 10 m2 com motor 24 Vdc e unidade com recetor incorporado

700N

de corrente de 3320 mm em três partes com

encaixe rápido

VIP10U/(VIP10UL)

para portas seccionadas de até 13 m2 com motor 24 Vdc e unidade com recetor incorporado

1000N

de corrente pré-montada de 3320 mm numa única peça

VIP10/(VIP10L)

para portas seccionadas de até 13 m2 com motor 24 Vdc e unidade com recetor incorporado

1000N

de corrente de 3320 mm em três partes com

encaixe rápido

VIP104/(VIP104L)

para portas seccionadas de até 16 m2 com motor 24 Vdc e unidade com recetor incorporado

1000N

de corrente pré-montada de 4000 mm numa única peça

VIP104 (VIP104L)

H max=3,4m m² max=16m²

H max=3,4m m² max=14m²

H max=3,2m m² max=14m²

4.1 Montagem da guia em 3 partes

1. Alinhe as três guias

2. Desloque o conector no centro da guia e entre os limites de posição, repita para o segundo conector

3. Aperte a porca com uma chave de caixa Ø 13

4. Regule a tensão da corrente como indicado no esquema.

Para obterá regulação correcta certique-se de que durante a movimentação do portão a corrente não sai da guia (demasiado frouxa) ou no caso contrário tenda a arqueara guia (demasiado esticada)

Posição limite

Conector

Posição limite

2.5 Lista cabos necessários

No sistema típico, os cabos necessários para as ligações dos vários

dispositivos estão indicados na tabela da lista de cabos. Os cabos utilizados devem ser adequados ao tipo de instalação;

TABELA LISTA CABOS

Ligação de 1 a 10 m de 10 a 20 m de 20 a 30 m Linha eléctrica de alimentação 3 x 1,5 mm

3 x 1,5 mm

3 x 2,5 mm

Luz intermitente 2 x 0,5mm

2 x 0,5mm

Fotocélulas transmissor 2 x 0,5mm

2 x 0,5mm

Fotocélulas receptor 4 x 0,5mm

4 x 0,5mm

Selector de chave 3 x 0,5 mm

3 x 0,5 mm

Bordas xas 2 x 0,5 mm

2 x 0,5 mm

Bordas móveis 2 x 0,5 mm

2 x 0,5 mm

Antena cabo blindado de tipo RG58 Cabo blindado de tipo RG58 máx 10 m

por exemplo, recomenda-se um cabo tipo H03VV-F para cablagem em ambientes internos ou H07RN-F para cablagem no exterior.

aprox.

3 - VERIFICAÇÕES PRELIMINARES

Antes de instalar o produto, verique e controle os seguintes pontos:

- Vericar se o portão ou a porta são adequados para serem automatizados.

- O peso e a dimensão do portão ou da porta devem incluir-se nos limites de utilização especicados para a máquina em que é instalado o produto.

- Vericar a presença e a solidez das paragens mecânicas de segurança do portão ou da porta

- Vericar se a zona de xação do produto não está sujeita a inundações

- Condições de elevada acidez ou salinidade ou a proximidade de

fontes de calor poderão causar avarias no produto

- Em caso de condições climáticas extremas (por exemplo, na

presença de neve, gelo, elevada amplitude térmica, temperaturas

elevadas) o atrito poderá aumentar e, portanto, a força necessária

para a movimentação e o impulso inicial poderão ser superiores

aos necessários em condições normais.

Vericar se a movimentação manual do portão ou da porta é uido e sem zonas de maior atrito ou se existe risco de descarrilamento

do mesmo

- Vericar se o portão ou a porta estão em equilíbrio e se permanecem parados caso sejam deixados em qualquer posição

- Vericar se a linha eléctrica à qual será ligado o produto possui

ligação à terra de segurança e é protegida por um dispositivo magnetotérmico e diferencial

– Predisponha na rede de alimentação do sistema um dispositivo

de desconexão com uma distância de abertura dos contactos que permita a desconexão completa nas condições exigidas pela cate-

goria de sobretensão III

- Vericar se todo o material utilizado para a instalação está em

conformidade com as normativas vigentes

4 - INSTALAÇÃO DO PRODUTO

4.2 União do corpo do motor à guia

6x15 Parafuso

auto-roscante

Suporte tipo sm U

Guia

Anel de afastamento lateral

Cabeça rodada de 90°

Standard

6x15 Parafuso auto-roscante

Suporte tipo sm U

Guia

Anel de afastamento lateral

4.4 Abertura manual da porta

Guia

Carro

Cordão

No caso de Interrupção de corrente

(1). Se a porta estiver na posição fechada:

Puxe o cordão e desbloqueie o engate embraiagem para permitir à porta de ser erguida com facilidade.

(2). Se a porta estiver na posição aberta:

Puxe d cordão somente uma vez para permitir à porta de descer para baixo na posição de fecho.

4.3 Fixação do corpo do motor à guia

MIN 0 cm MAX 40 cm

MAX 40 cm

posicione a guia usando como referência a gura

Muro

Porta

Estribo de suporte

Suporte tipo em U

Estribo de suporte

6x80 Parafuso

Guia

Bucha de expansão

Bucha de

expansão

8x25 Perno cerniera

8x20 Parafuso

Braço curvo para porta

6x15 Parafuso auto roscante

Staffa porta

Fixação

com as abraçadeiras fornecidas de série

N.B. Para a instalação de portas basculantes é requer acessório BO-SEZ.

370

200

3080

270

4.6 Visualização modalidade normal

No “MODO NORMAL”, isto é quando dá alimentação ao sistema, o visor LCD de 2 dígitos roda e após 30 segundos desliga-se

4.5 Ligações eléctricas

ATENÇÃO - Antes de efectuar as ligações, verique se a central está alimentada

4.7 Personalização do sistema

Programação

Preparação A. Movimentar delicadamente a porta para accionar o carro de forma que o sistema de automação possa guiar a porta

B . Active a alimentação, a luz acende-se, a unidade “toca” uma vez e o ecrã indica “0” em ciclos.

Obs.: Se a programação não for terminada, as congurações serão eliminadas automaticamente. Se tiverem sido programadas informações erradas, desactive a alimentação e depois active novamente consultando quanto a seguir.

4.8 Conguração m de curso de abertura

Carregue a tecla “P”

(aprox. 5 segundos)

Carregue “+” Ou carregue “-”

A unidade emite um bip e é visualizado “1”

Abertura porta Fecho porta

Carregue “P”, “1” pisca

Quando a porta abrir atingindo a posição ideal, carregue a tecla “P” para gravar as informações.

Obs.: Programe a conguração do m de curso na abertura antes do m de curso no fecho

Descrição dos comandos

1- P tecla função 2- S tecla de aquisição controlos transmissors 3- + tecla de regulação aumenta parâmetros 4- - tecla de regulação diminui parâmetros 5- Visor de sinalização de funções

A ligação da luz de sinalização deverá ser feita entre COM e FLASH A ligação da luz de cortesia exterior deverá ser feita entre COM e LED O contacto da fotocélula deverá ser ligado entre PH1 e NEG (contacto normalmente fechado: NC) O Contacto de STOP emergência deverá ser conectado entre STOP e NEG (CONTACTO NORMALMENTE FECHADO NC) O Contacto da passo a passo SBS deverá ser conectado entra SBS e NEG (CONTACTO NORMALMENTE ABERTO NA)

T2.5A 250V

SBS

STOP

NEG

PH1

COM

LED

COM

BATTERY

MAX 5x

FLAT

FLASH

+24V

NEG

LED

COM

NEG

DISPLAY

RECEIVER

CPU

+5V

VIN

NEG

24Vac/dc

4.9 Conguração m de curso de fecho

Carregue”+” para visualizar “2”

Fecho porta Ou abertura porta

Carregue “P”, “2” pisca

Quando a porta abrir atingindo a posição ideal, apãs 2 segundos carregue a tecla “P” para gravar as informações

Carregue “-” Ou carregue”+”

4.10 Activação auto regulação força

Carregue”+” para visualizar “3”

Carregue “P” após a paragem, carregue de novo “P”

Carregue “P”, “3” pisca

Fecho da porta

A porta abre automaticamente

Carregue “P” para gravar as informações

Carregue “P”, “ ” pisca Carregue ”+”, ou carregue ”-”

para seleccionar o nivel

4.11 Congurações nível de força

Carregue”+” para visualizar “4”

Prê-conguração de fábrica

Nível de força

Baixa

Alta

Carregue “P” para gravar as

congurações

Após ter recongurado o nível de força, accione a porta para um ciclo completo antes de utilizá-la, pois o 1° ciclo que segue a recongura-

ção serve para aprender a nova força que, no decorrer deste ciclo, consta muito elevada.

Atenção!! De forma a não detectar falsos obstáculos no fecho durante o funcionamento normal, é recomendável não forçar o fecho quando a porta estiver em contacto com o solo.

NOTA: para sair da programação e guardar o parâmetro, carregue no P durante 5 segundos.

A central de comando está preparada para o comando rádio de todos os transmissores Key Automation.

Carregue ”+” para visualizar “5”

Carregue”+” para visualizar “7”

Carregue”+” para visualizar “6”

a fotocélula está sempre ativa

durante o fecho

Carregue em “P”, no ecrã “1” pisca, para Indicar que a des-

codicação rádio denida é ROLLING CODE (prê-conguração de fábrica); se seleccio- nar no ecrã 2 a descodicação rádio denida é FIX CODE

Carregue ”+” oupara seleccio-

nar o tipo de descodicação

desejado

Carregue a tecla “P” para visualizar “5”, e grave as con- gurações.

4.13 Conguração da Função Fotocélula

(Congurada por default em “0”)

Carregue em “P”, é visualizado 0, para indicar que a fotocélu-

la não está activa em abertura

(prê-conguração de fábrica)

Carregue ”+”, é visualizado “1”, para indicar que a fotocélula

está activa em abertura

Através desta função com a porta fechada com fotocélula interrompida pode habilitar\desabilitar o comando de abertura

Carregue de novo em “P” para

gravar as congurações

4.14 Conguração da duração de fecho automático

(Congurado por default em “0”)

Carregue “P” para visualizar “0”, a função não está activa (prê-conguração de fábrica)

Carregue”+” para visualizar “1” e activar a função, a duração do fecho automático é de 5 sequndos

Carregue na tecla “P” para visualizar “7” e sair do programa conforme o manual após ter seleccionado a duração do fe-

cho automático da porta

4.12 Conguração modalidade de recepção

4.15 Conguração alarme 2000 ciclos de funcionamento

(Congurado por default em “0”)

Carregue”+” para visualizar “8”

Carregue em “P”, é visualizado “0”, para indicar que a função

está desactiva (prê-conguração de fábrica)

Carregue”+”, é visualizado “1”,

para indicar que a função está

activa

Carregue de novo “P” para gra-

var as congurações

Desligamento do alarme acústico: desactive a alimentação, depois active de novo ou carregue a tecla de comando porta durante 5 segundos.

Valor 0 1 2 3 4 5 6 7 8

Tempo Desativado 5 seg 10 seg 20 seg 30 seg 60 seg 120 seg 180 seg 240 seg

NOTA: para sair da programação e guardar o parâmetro, carregue no P durante 5 segundos.

Carregue ”+” para visualizar “9”

Carregue em “P”,é visualizado “0” para indicar que o comando passo a passo tem a função Abre\Stop\Fecha...

Carregue ”+”, aparece “1” Para indicar que o comando passo a passo só pode abrir

4.16 Conguração do comando de Abertura

É Possível alterar o funcionamento do comando abre\stop\fecha só na abertura

Através da habilitação desta função o comando P\P permite a abertura aceitando só a reabertura durante o fecho.

Com a função “7=1” (fecho automático habilitado) a cada co-

mando é actualizado o tempo

de fecho automático Com a função “7=0” (fecho automático não habilitado) com a

porta aberta é possível fechar usando o comando passo a passo

NOTA: para sair da programação e guardar o parâmetro, carregue no P durante 5 segundos.

4.17 Forçamento e exclusão da leitura das fotocélulas

Após o parâmetro “9” premir “+” para visualizar “A”

Premir “P”; é apresentado “0”

para indicar que a função está

desativada e, portanto, a lei-

tura da fotocélula está ativada durante todo o curso (conguração de fábrica)

Premir “+” para escolher a al-

tura de exclusão de leitura da

fotocélula desejada (ver tabela

abaixo)

1) É possível forçar o fechamento do portão seccionado mesmo com o contacto da fotocélula aberto.

- Com a porta aberta, premir o botão do emissor ou o comando DOOR; a automação indicará a falta de contacto fechado da

fotocélula através de três bips consecutivos.

- Soltar a tecla do emissor ou do comando DOOR e dentro de 4 segundos premir de novo o comando mantendo-o premido;

a automação fechar-se-á de modo forçado enquanto o comando (HOMEM MORTO) for mantido.

2) É possível selecionar um ponto de distância do pavimento para a exclusão da leitura das fotocélulas através da função “A” (última após

a função “9”)

NOTA: para sair da programação e guardar o parâmetro, carregue no P durante 5 segundos.

Valor Descrição

0 Leitura fotocélula habilitada 1 Leitura fotocélula desabilitada a 10 cm do ponto de fecho 2 Leitura fotocélula desabilitada a 20 cm do ponto de fecho 3 Leitura fotocélula desabilitada a 30 cm do ponto de fecho 4 Leitura fotocélula desabilitada a 40 cm do ponto de fecho 5 Leitura fotocélula desabilitada a 50 cm do ponto de fecho 6 Leitura fotocélula desabilitada a 60 cm do ponto de fecho 7 Leitura fotocélula desabilitada a 70 cm do ponto de fecho 8 Leitura fotocélula desabilitada a 80 cm do ponto de fecho 9 Leitura fotocélula desabilitada a 90 cm do ponto de fecho

4.18 Conguração da função segundo canal rádio

4.19 Escolha da duração da luz de cortesia ativável com segundo canal rádio (apenas se parâmetro b diferente de 3)

Depois do parâmetro “A” premir “+” para visualizar “B”

Após o parâmetro “b” premir “+” para visualizar “C”

Premir “P”; é apresentado “2” para indicar que a luz de cortesia incorporada no motor e

a luz exterior COM-LED estão

ativadas

Premir “P”;é apresentado “3” para indicar que a duração da

luz de cortesia congurada no segundo canal rádio é de 3 min

Premir “+” ou “-” para selecionar a função desejada:

0= ativa apenas a luz de cortesia no motor 1= ativa apenas a luz de cortesia exterior COM-LED 2= ativa a luz de cortesia no motor + luz de cortesia exterior COM-LED 3= ativa a função peões: abertura parcial de 1 m

(Congurado por default em “2”)

(Congurado por default em “3”)

NOTA: para sair da programação e guardar o parâmetro, carregue no P durante 5 segundos.

A cada comando de movimentação da automação, a luz de cortesia led no motor e a eventual luz de cortesia exterior COM+LED carão acesas durante 3 minutos.

Wert 0

1 2 3 4 5 6 7 8 9

Zeit Ausgeschaltet

1 min 2 min 3 min 5 min 15 min 30 min 1 h 8 h 12 h

4.20 Fim da programação

Obs.: efectue este passo de nalização, caso contrário as informações não serão gravadas.

É possível abandonar a fase de m da programação numa qualquer das opções das funções menu de 4.11 a 4.20 seguindo a seguinte

modalidade.

Carregue em “P” numa função qualquer de 1 a 9 até visualizar

o valor denido

Mantenha carregado “P” durante 5 segundos

Um bip seguido do “0” móvel indica que o processo de programação foi concluído com sucesso

4.21 Memorização e eliminação do emissor

Seguir o procedimento abaixo indicado para a memorização dos emissores ROLLING CODE. Para memorizar os emissores de CÓDIGO FIXO consultar o parágrafo 4.12 e então memorizar os emissores conforme indicado abaixo:

1) MEMORIZAÇÃO DO CONTROLO REMOTO

• Premir e soltar o botão “S” do atuador seccional um número de vezes igual ao número de saídas que se deseja ativar: uma vez para a saída

1 (comando da porta), duas vezes para a saída 2 (luz de cortesia).

Saída 1:

3 seg

Saída 2:

• O “0” no ecrã do atuador seccional apresentará um número de intermitências igual ao número da saída selecionada, com 1 segundo de

pausa entre elas

• Premir a tecla do controlo remoto a ser memorizado dentro de 7 segundos, mantendo-a premida durante pelo menos 2 segundos

• Se a memorização foi feita com sucesso, o “0” no ecrã apresentará uma intermitência prolongada e 1 bip

• Para memorizar outro controlo remoto na mesma saída, repetir o ponto 1

N.B. Se não for dado nenhum comando durante 7 segundos, o atuador seccional sairá automaticamente do modo de programação

INDICADOR SONORO BESOURO SIGNIFICADO

1 Bip Código memorizado 2 Bip Código já memorizado 3 Bip Memória cheia

2) EXCLUSÃO DE UM CONTROLO REMOTO

• Premir a tecla “S” até o “0” no ecrã acender (cerca de 3 segundos)

> 3 seg

3) LIMPEZA DE TODA A MEMÓRIA DO RECETOR

• Premir a tecla “S” do atuador seccional e mantê-la premida até o “0” acender (cerca de 3 segundos) e então apagar (cerca de 3 segundos). Soltar a tecla “S”

• Premir a tecla do controlo remoto a ser excluído dentro de 7 segundos e mantê-la premida até o “0” no ecrã ser eliminado. Soltar a tecla do controlo remoto

• Cerca de 1 segundo depois que a tecla do controlo remoto tiver sido solta, o “0” no ecrã ca intermitente

• Conrmar a exclusão premindo e soltando a tecla “S” no atuador seccional

• Se a exclusão for feita com sucesso, o “0” no ecrã apresentará uma intermitência prolongada

N.B. Se não for dado nenhum comando durante 7 segundos, o recetor sai automaticamente do modo de programação

> 3 seg > 3 seg

0,5 seg

3 seg

0,5 seg

• Cerca de 1 segundo depois que a tecla “S” tiver sido solta, o “0” no ecrã ca intermitente

1 seg 1 seg

• Premir e soltar a tecla “S” do ecrã depois da terceira intermitência do “0”

• Se a exclusão for feita com sucesso, o ecrã apresentará uma intermitência prolongada

3 seg

4) MEMORIZAÇÃO À DISTÂNCIA DE UM RADIOCOMANDO COM RADIOCOMANDO JÁ MEMORIZADO

• Premir durante pelo menos 5 segundos a tecla do novo radiocomando que se deseja memorizar

É possível memorizar um transmissor sem aceder ao recetor. É necessário ter um transmissor já memorizado e seguir as instruções abaixo. O procedimento de cópia à distância deve ser feito na área de alcance do recetor.

• Premir durante pelo menos 3 segundos a tecla do velho radiocomando que se deseja copiar (se a fase anterior 1 foi concluída o automatismo não se

movimenta)

• Premir durante pelo menos 3 segundos a tecla do novo radiocomando que se deseja memorizar

• Premir durante pelo menos 3 segundos a tecla do velho radiocomando que se deseja copiar para conrmar e sair da fase de programação

Depois de 7 segundos de inatividade o recetor sai automaticamente da fase de programação

4.22 Resolução de avarias

Neste parágrafo, são listadas algumas anomalias de funcionamento que se podem apresentar. Além da sinalização no visor, o sinal intermitente (se ligado) sinaliza

a situação de erro através de uma sequência de duas intermitências breves, pausa, duas intermitências breves.

Avaria Causas Solução

O sistema de automação não funciona

1. Falta alimentação ao sistema

2. O fusível está queimado

1. Peça um técnico para realizar a vericação

2. Peça um técnico para substituir o fusível por um do mesmo tipo

A distância do controlo transmissor é muito limitada

A bateria não está carregada sucientemente

Substitua a bateria com uma nova do mesmo

modelo A corrente gira, mas a porta não se mexe O desbloqueio pode estar desengatado Engate o desbloqueio consultando o 4.3 O alarme continua a tocar Alarme 2000 ciclos de funcionamento Desligue a alimentação, depois volte a ligá-la

A porta não está na posição quando está

aberta ou fechada ou não funciona

Avaria de conguração Volte a fazer a programação

A porta não funciona corretamente e no visor aparece “H”

Avaria da central devido a humidade

Seque a unidade (peça a intervenção de um

técnico)

Interrupção repentina ou por disparos do sistema e no visor aparece "F" A luz de cortesia pisca durante a manobra e

ca acesa no m do ciclo.

1. A porta não está equilibrada

2. Presença de um obstáculo

3. A alimentação não é estável

1. Peça um técnico para regular a mola de

equilíbrio.

2. Regule o parâmetro 4.10 conguração do

nível de força no nível adequado até “F” de-

saparecer

Durante o funcionamento, é emitido um som estridente

Falta de lubricante entre a guia e o desbloqueio após um longo período de utilização

Lubrique adequadamente ou encere no pon-

to entre a guia e o desbloqueio

A corrente está frouxa e ruidosa

Afrouxamento da corrente por causa de um uso prolongado sem lubricante entre

a guia e o desbloqueio

Estique a corrente e lubrique-a. (veja o ponto

4.1).

6 - DESENVOLVIMENTO

5.2 Colocação em serviço

No seguimento do teste positivo de todos (e não apenas de alguns) dispositivos do sistema, pode proceder-se com a colocação em serviço

É necessário realizar e conservar durante 10 anos o capítulo técnico do sistema que deverá incluir o esquema eléctrico, o desenho ou fotograa do sistema, a análise dos riscos e as soluções

adoptadas, a declaração de conformidade do fabricante de todos os dispositivos ligados, o manual de instruções de cada dispositivo e o plano de manutenção do sistema

Axe no portão ou porta uma placa com indicação dos dados da máquina, o nome do responsável pela colocação em serviço, o nú-

mero de matrícula, o ano de construção e a marca CE

Axe uma placa que indique as operações necessárias para des-

bloquear manualmente o sistema

Crie e entregue ao utilizador nal a declaração de conformidade, as

instruções e advertências de utilização e o plano de manutenção do sistema

Verique se o utilizador entendeu o correcto funcionamento automático, manual e de emergência da máquina.

Informe também por escrito o utilizador nal acerca dos perigos e

riscos ainda presentes

ATENÇÃO - depois da detecção de um obstáculo, o portão ou porta

pára na abertura e é excluído o fecho automático; para retomar o movimento, é necessário pressionar o botão de comando ou usar

o transmissor.

5 - TESTE E COLOCAÇÃO EM SERVIÇO DA MÁQUINA

5.1 Teste

Todos os componentes do sistema devem ser testados de acordo com os procedimentos indicados nos respectivos manuais de instruções

Verique se foram respeitadas as indicações do Capítulo 1 – Advertências para a segurança

Verique se o portão ou a porta podem movimentar-se livremente uma vez desbloqueada a máquina e que estejam em equilíbrio e permaneçam parados caso sejam deixados em qualquer posição Verique o funcionamento correcto de todos os dispositivos liga-

dos (fotocélulas, bordas sensíveis, botões de emergência, outros) efectuando testes de abertura, fecho e paragem do portão ou da porta através dos dispositivos de comando ligados (transmissores, botões, selectores)

Realize as medições da força de impacto conforme previsto pela norma EN12445 regulando as funções de velocidade, força motor e desacelerações da central, caso as medições não forneçam os

resultados desejados até encontrar a conguração certa

O teste do sistema deve ser executado por um técnico qualicado

que deve efectuar os testes solicitados pela normativa de referên-

cia em função dos riscos presentes, vericando o cumprimento

das disposições previstas pelas normativas, em particular a norma

EN12445 que indica os métodos de teste a máquinas para portas

e portões.

6.1 Ligação do carregador da bateria 900KBP

Um sistema VIPER LED também pode funcionar com falta de tensão de rede instalando simplesmente o kit 900KBP, tudo sem realizar qualquer alteração do sistema.

Sequência de ligação:

• Desligue a alimentação 230Vac

• Ligar o módulo 900KBP conforme ilustra a gura

• Restaure a tensão de rede

• As baterias novas alcançarão a carga após cerca de 10 horas.

Fig.1

Fig.2

Fig.3

Fig.4

PUSH

Key Automation S.r.l. produz sistemas para a automação de por-

tões, portas de garagem, portas automáticas, persianas, cancelas

para parques de estacionamento e auto-estradas A Key Automation

não é, porém, o produtor da sua máquina, que é o resultado de uma obra de análise, avaliação, escolha de materiais e realização do sistema executada pelo vosso técnico de instalação de conança. Cada máquina é única e apenas o seu técnico de instalação possui a experiência e prossionalismo necessários para realizar um sistema de acordo com as suas exigências, seguro e ável ao

longo do tempo, e sobretudo de acordo com as normas em vigor.

Mesmo que a máquina em sua posse satisfaça o nível de segurança exigido pelas normativas, isto não exclui a existência de um

"risco resíduo", ou seja, a possibilidade de criação de situações de perigo, normalmente devidas a um uso inconsciente ou até mesmo errado, pelo que gostaríamos de lhe dar alguns conselhos sobre as acções a tomar:

Antes de usar pela primeira vez a máquina, peça ao técnico de instalação que lhe explique a origem dos riscos resíduos.

• Conserve o manual para o caso de dúvidas no futuro e entregue-o a um eventual novo proprietário da máquina.

Um uso inconsciente e impróprio da máquina pode torná-la perigosa: não comande o movimento da máquina se no seu raio de acção

se encontrarem pessoas, animais ou coisas.

Crianças: Se for construído de forma adequada, um sistema de automação garante um elevado grau de segurança, impedindo com os seus sistemas de detecção o movimento em presença de pessoas ou coisas e garantindo uma activação sempre previsível e segura. No entanto é prudente proibir as crianças de brincarem nas

imediações da máquina e, para evitar activações involuntárias, não deixe os telecomandos ao seu alcance.

Anomalias: assim que notar algum comportamento anormal por parte da máquina, remova a alimentação eléctrica ao sistema e realize o desbloqueio manual. Não tente sozinho efectuar nenhuma

reparação, mas solicite a intervenção do seu técnico de conança:

entretanto, o sistema pode funcionar como uma abertura não automatizada, uma vez desbloqueado o motorredutor com a chave de desbloqueio fornecida originalmente com o sistema.

Em caso de rupturas ou falta de alimentação: ao aguardar a intervenção do seu técnico, ou o regresso da energia eléctrica se o sistema não possuir baterias tampão, a máquina pode ser accionada como uma abertura qualquer não automatizada. Para isto, é

necessário efectuar o desbloqueio manual.

Desbloqueio e movimento manual: antes de executar esta ope-

ração, preste atenção, que o desbloqueio pode ser feito apenas quando a folha estiver parada.

Manutenção: como qualquer maquinaria, a sua máquina necessita

de uma manutenção periódica para que funcione durante o maior tempo possível em completa segurança. Combine com o seu técnico um plano de manutenção com frequência periódica; a Key Automation recomenda uma intervenção a cada 6 meses para uma normal utilização doméstica, mas este período pode variar em função da intensidade de utilização. Qualquer intervenção de controlo, manutenção ou reparação deve ser efectuada apenas por pessoal

qualicado;

Não altere o sistema e os parâmetros de programação e de regulação da automação: a responsabilidade é do seu técnico;

O teste, as manutenções periódicas e as eventuais reparações

devem ser documentadas por quem as executa e os documentos conservados pelo proprietário do sistema;

As únicas intervenções que poderá fazer e, que aconselhamos que

as realize regularmente, são a limpeza dos vidros das fotocélulas e a remoção de eventuais folhas ou pedras que possam obstruir

a máquina. Para impedir que qualquer pessoa possa accionar o

portão ou porta, antes de proceder, lembre-se de desbloquear a

máquina e utilizar para a limpeza um pano ligeiramente humedecido com água;

Eliminação: No nal da vida da máquina, certique-se de que a eliminação seja efectuada por pessoal qualicado e que os materiais sejam reciclados ou eliminados de acordo com as normas válidas

a nível local;

Accione o comando do portão ou porta (com telecomando, com selector de chave, etc.); se tudo estiver bem, o portão ou a porta

irá abrir e fechar normalmente, caso contrário, a intermitência será

activada e a manobra não arranca;

Com as seguranças fora de uso, é necessário reparar a máquina

o quanto antes;

Substituição pilha do telecomando: se o seu radiocomando após algum tempo parecer funcionar pior, ou não funcionar sequer, pode

dever-se simplesmente ao m da pilha (dependendo do uso, poderá durar alguns meses ou até mais de um ano). Poderá perceber se é este o caso se o piloto de conrmação da

transmissão não se acender, ou se acender apenas por breves intantes;

As pilhas contêm substâncias poluentes: não as deite fora no lixo

normal, utilize os métodos previstos pelos regulamentos locais;

Agradecemos por ter escolhido a Key Automation e convidamo-lo a visitar o nosso website www.keyautomation.it para mais informações.

7 - INSTRUÇÕES E ADVERTÊNCIAS DESTINADAS AO UTILIZADOR FINAL

SPIS TREŚCI

Zalecenia dotyczące bezpieczeństwa

2.1

2.2

2.3

2.4

2.5

4.1

4.2

4.3

4.4

4.5

4.6

4.7

4.8

4.9

4.10

4.11

4.12

4.13

4.14

4.15

4.16

4.17

4.18

4.19

4.20

4.21

4.22

5.1

5.2

6.1

Wprowadzenie do produktu

Opis produktu Kompozycja Model i dane techniczne Modele i dane techniczne

Spis niezbędnych przewodów

Kontrole wstępne

Montaż produktu

Montaż prowadnicy 3-częściowej Podłączenie silnika do prowadnicy

Zamocowanie prowadnicy do silnika na drzwiach

Otwieranie ręczne Połączenia elektryczne Wyświetlenie trybu normalnego

Personalizacja instalacji

Ustawienie ogranicznika krańcowego w pozycji otwarcia Ustawienie ogranicznika krańcowego w pozycji zamknięcia Aktywacja zapamiętywania nacisku

Ustawianie poziomu nacisku Ustawienie trybu odbiorczego Ustawianie funkcji fotokomórki Ustawianie czasu trwania zamykania automatycznego Ustawianie alarmu przy 2000 cykli Ustawianie polecenia otwierania

Wymuszanie i wyłączanie odczytu fotokomórek Ustawienie funkcji drugiego kanału radiowego Ustawienie czasu pracy świateł odprowadzających, uruchamianych za pomocą drugiego kanału radiowego (wyłącznie w sytuacji, gdy para-

metr B ma wartość różną od 3) Koniec programacji

Zapamiętywanie i kasowanie pilotów Błędy w funkcjonowaniu

Odbiór techniczny i uruchomienie

Odbiór techniczny Uruchomienie

Informacje dodatkowe

Podłączenie ładowarki

Instrukcje i zalecenia skierowane do użytkownika końcowego

Deklaracja zgodności WE

str. 99

str. 100 str. 101 str. 101 str. 102 str. 102 str. 103

str. 103

str. 103 str. 103

str. 10 str. 104 str. 104 str. 105 str. 105 str. 105 str. 105 str. 106 str. 106 str. 106 str. 107 str. 107 str. 107 str. 107 str. 108 str. 108 str. 109 str. 109

str. 109 str. 110 str. 112

str. 113 str. 113 str. 113

str. 113 str. 113

str. 114

str. 115

UWAGA – INSTRUKCJA ORYGINALNA – ważne zalecenia dotyczące bezpieczeństwa. W celu zapewniania bezpieczeństwa osób należy stosować się do poniższych zaleceń. Zachować niniejszą instrukcję.

Przed przystąpieniem do montażu zapoznać się uważnie z treścią

instrukcji.

Procesy projektowania i produkcji urządzeń wchodzących w skład produktu, jak też informacje zawarte w niniejszej instrukcji, spełniają wymogi obowiązujących przepisów bezpieczeństwa. Pomimo tego nieprawidłowa instalacja oraz błędne programowanie mogą spowodować poważne obrażenia osób wykonujących montaż lub eksploatujących instalację. Dlatego też podczas wykonywania instalacji należy rygorystycznie stosować się do wszelkich zaleceń podanych w niniejszej instrukcji.

Nie kontynuować montażu w przypadku wystąpienia jakichkolwiek wątpliwości. Zwrócić się wcześniej o wyjaśnienia do serwisu tech-

nicznego Key Automation.

W myśl prawodawstwa europejskiego wykonanie bramy garażowej lub ogrodzeniowej z napędem powinno przebiegać zgodnie z wymogami Dyrektywy 2006/42/WE (Dyrektywa Maszynowa), a w szczególności zgodnie z wymogami norm EN 12445; EN 12453; EN 12635 oraz EN 13241-1, które umożliwiają wydanie deklaracji zgodności automatyki.

Zważając na powyższe, ostateczne podłączenie automatyki do sieci elektrycznej, odbiór instalacji, uruchomienie oraz konserwacja

okresowa powinny być wykonywane przez wykwalikowany i doświadczony personel. Zobowiązany on jest do stosowania się do zaleceń podanych w rozdziale „Odbiór techniczny i uruchomie-

nie automatyki”.

Ponadto wspomniany personel zobowiązany jest do przeprowadzenia odpowiednich testów, w zależności od występujących zagrożeń, oraz do sprawdzenia, czy spełniane są wymogi odpowiednich przepisów, norm i uregulowań. W szczególności dotyczy to spełniania wszystkich wymogów normy EN 12445, która określa metody badań kontrolnych automatyki bram garażowych i ogrodzeniowych.

UWAGA – przed przystąpieniem do montażu wykonać następujące analizy i kontrole:

Sprawdzić, czy poszczególne urządzenia automatyki są przydatne

do danych celów i dostosowane do wykonywanej instalacji. W tym

celu sprawdzić dokładnie dane podane w rozdziale „Parametry techniczne”. Nie przystępować do wykonywania instalacji w przypadku, gdy nawet jeden element nie nadaje się do użycia.

Sprawdzić, czy urządzenia obecne w zestawie są wystarczające do zapewnienia bezpieczeństwa instalacji oraz jej poprawnego działania.

Przeprowadzić analizę zagrożeń, która powinna obejmować również wykaz zasadniczych wymogów bezpieczeństwa, wymienionych w Załączniku I Dyrektywy Maszynowej, wraz ze wskazaniem zastosowanych rozwiązań.Analiza zagrożeń jest jednym z dokumentów wchodzących w zakres dokumentacji technicznej automatyki. Dokument powinien zostać wypełniony przez profesjo-

nalnego instalatora.

Z uwagi na niebezpieczne sytuacje, które mogą wystąpić podczas montażu oraz używania produktu, produkt należy montować, przestrzegając następujących zaleceń:

Zabrania się dokonywania modykacji jakiejkolwiek części, jeżeli nie zostało to wyraźnie wskazane w niniejszej instrukcji. Niestosowanie się do powyższych zaleceń może stanowić przyczynę nieprawidłowego działania napędu. Producent nie ponosi żadnej odpowiedzialności z tytułu szkód powstałych w wyniku tego rodzaju modykacji.

w przypadku stwierdzenia uszkodzenia przewodu elektrycznego,

powinien on zostać wymieniony przez producenta, autoryzowany serwis techniczny lub przez osobę posiadającą odpowiednie kwalikacje, co zapobiegnie powstawaniu zagrożenia;

Należy unikać zanurzania elementów układu automatyki w wodzie lub w innego rodzaju cieczach. Podczas montażu zwracać uwagę, aby żadnego rodzaju ciecze nie dostały się do wnętrza urządzeń.

W przypadku, gdyby płynne substancje przedostały się do wnętrza elementów układu automatyki, odłączyć niezwłocznie zasilanie elektryczne i skontaktować się z serwisem technicznym Key Automation. Użytkowanie automatyki w powyższej sytuacji stanowi źródło zagrożenia.

Nie składować żadnego z elementów układu automatyki w pobliżu źródeł ciepła oraz nie wystawiać na działanie otwartych płomieni. Może to spowodować uszkodzenia lub nieprawidłowe działanie, pożar bądź sytuację zagrożenia.

Wszystkie czynności wymagające otworzenia osłony zabezpieczającej elementy układu automatyki należy wykonywać po odłączeniu centrali od zasilania elektrycznego. Jeżeli urządzenie odłączające nie jest widoczne, umieścić tablicę z napisem: „UWAGA TRWAJĄ PRACE KONSERWACYJNE”.

Wszystkie urządzenia należy podłączać do linii zasilania elektrycznego wyposażonej w uziemienie zabezpieczające.

Produkt nie stanowi skutecznego systemu zabezpieczającego przed włamaniem. W przypadku konieczności takiego zabezpieczenia, automatykę należy poszerzyć o dodatkowe urządzenia.

Produkt może być używany wyłącznie po podłączeniu automatyki do uziemienia, zgodnie z instrukcją podana w paragrae „Odbiór

techniczny oraz uruchomienie automatyki”.

W sieci zasilania instalacji zamontować urządzenie odłączające, w którym odległość otwartych styków umożliwiać będzie całkowite odłączenie instalacji w warunkach określonych w III kategorii przepięciowej.

Na użytek podłączenia sztywnych lub elastycznych przewodów lub też prowadnic przewodów używać złączy posiadających stopień ochrony IP55 lub wyższy.

Instalacja elektryczna znajdująca się przed automatyką powinna spełniać wymogi obowiązujących przepisów oraz powinna zostać

wykonana zgodnie z zasadami sztuki.

Zaleca się zamontowanie w pobliżu automatyki przycisku zatrzymania awaryjnego (podłączonego do wyjścia STOP płyty sterowania). Umożliwi to niezwłoczne zatrzymanie w sytuacji zagrożenia.

Produkt nie jest przeznaczony do użytku przez osoby (również dzieci), o ograniczonych zdolnościach zycznych, sensorycznych i mentalnych lub też nieposiadające odpowiedniego doświadczenia lub wiedzy, chyba że inne osoby odpowiedzialne za zapewnienie im bezpieczeństwa, dozoru lub za przekazanie instrukcji dotyczących obsługi umożliwią im takie użytkowanie.

przed uruchomieniem automatyki upewnić się, że w pobliżu nie znajdują się żadne osoby;

przed przystąpieniem do czynności czyszczenia i konserwacji automatyki, odłączyć ją od sieci elektrycznej;

należy zachować szczególną uwagę, aby uniknąć zgniecenia pomiędzy elementem ruchomym a otaczającymi go elementami stałymi;

Dzieci powinny pozostawać pod opieką dorosłych, co wykluczy możliwość niewłaściwej obsługi urządzenia.

UWAGA – materiał, z którego zostało wykonane opakowanie wszystkich elementów układu automatyki, należy zutylizować, przestrzegając miejscowych przepisów prawa w tym zakresie.

UWAGA – dane oraz informacje zawarte w niniejszej instrukcji mogą ulegać zmianom, bez obowiązku powiadamiania o tym fakcie przez Key Automation S.r.l.

1 - ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA

100

2.1 Opis produktu

Viper Led jest siłownikiem elektromechanicznym nieodwracalnym dostosowanym do automatyki bram wahadłowych do 13 m2 i seg-

mentowych do 16 m2.

Viper jest wyposażony w enkoder, centralę sterowania i odbiornik o

1 kanale zintegrowanym.

Odbiornik ma możliwość wyboru odkodowania radiowego kodem x lub rolling. Prowadnica jest wstępnie zamontowana na łańcuchu, w jednej części lub w trzech częściach.

2 - WPROWADZENIE DO PRODUKTU

2.2 Skład

Automatyczny system do bramy garażowej składa się z dwóch pudełek. Jedno zawiera system automatyczny, podczas gdy drugie zawiera zestaw do montażu prowadnicy, zgodnie z rysunkiem poniżej.

Pakiet systemu automatycznego

Opis Nazwa Ilość

System automatyczny 1

Instrukcje 1

Wygięte ramię do bramy 1

Klamra do montażu 2

Wsparcie 1

Wspornik U 3

Wspornik 1

Wspornik bramy 1

Pakiet różnych elementów łącznych

Wkręt samogwintujący o łbie sześciokątnym 6x15 (8x) 6x80 Wkręt z sześciokątną nakrętką (1x)

8x25 Sworzeń zawiasy (1x) 3x20 Nawleczka rozpinana (1x) Pierścień ruchu bocznego (1x)

6x80 Wtyczka rozszerzenia (6x) 8x20 Wkręt z sześciokątną nakrętką (4x)

Pakiet prowadnicy

Prowadnica wstępnie zmontowana

Prowadnica (1 x)

Proste ramię do bramy (1 x) Łańcuch (1 x) Linka awaryjna (1 x) Wózek (1 x)

Key Automation VIPER LED, VIP7L, VIP7UL, VIP7, VIP10UL Installation And Use Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
