Kettler sprinter 2.0 User guide

2

Axos Sprinter 2.0 I TM1036-100

DE

EN

FR

MONTAGEANLEITUNG

ASSEMBLY INSTRUCTIONS

INSTRUCTIONS DE MONTAGE

2

INHALT

DE WICHTIGE HINWEISE

4

LIEFERUMFANG

7

ZUBEHÖRBESTELLUNG

15

TYPENSCHILD

15

ERSATZTEILBESTELLUNG

16

EN IMPORTANT INSTRUCTIONS

5

SCOPE OF DELIVERY

7

ACCESSORIES ORDERING

15

TYPE LABEL

15

SPARE PARTS ORDER

16

FR REMARQUES IMPORTANTES

6

FOURNITURES

7

COMMANDE D‘ACCESSOIRES

15

PLAQUE SIGNALÉTIQUE

15

COMMANDE DE PIÈCES DE RECHANGE

16

3

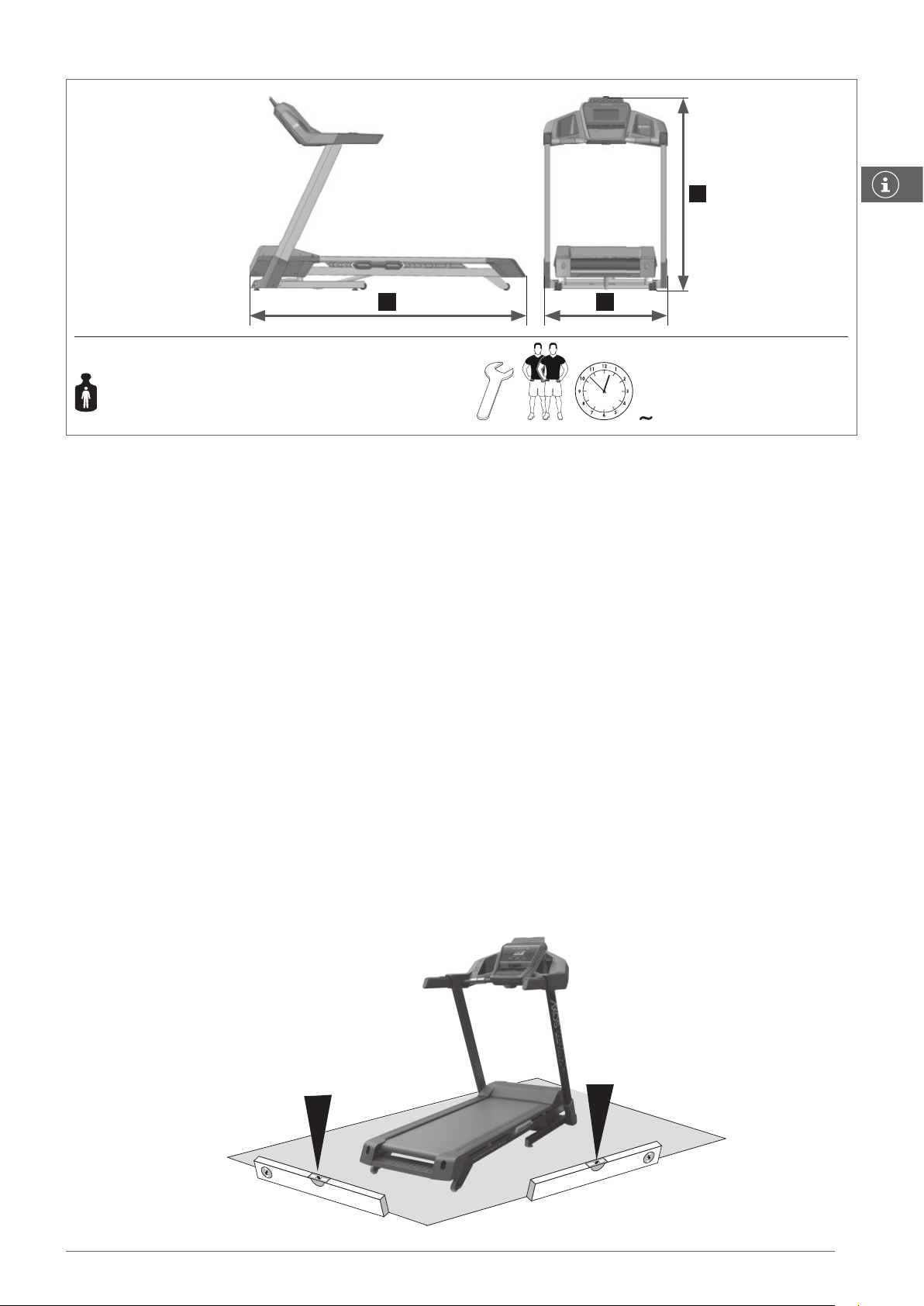

A B

C

30 Min.

07886-200 Track S 2 79 kg

A x B x C 1,75 m x 0,77 m x 1,40 m

max. 120 kg

4

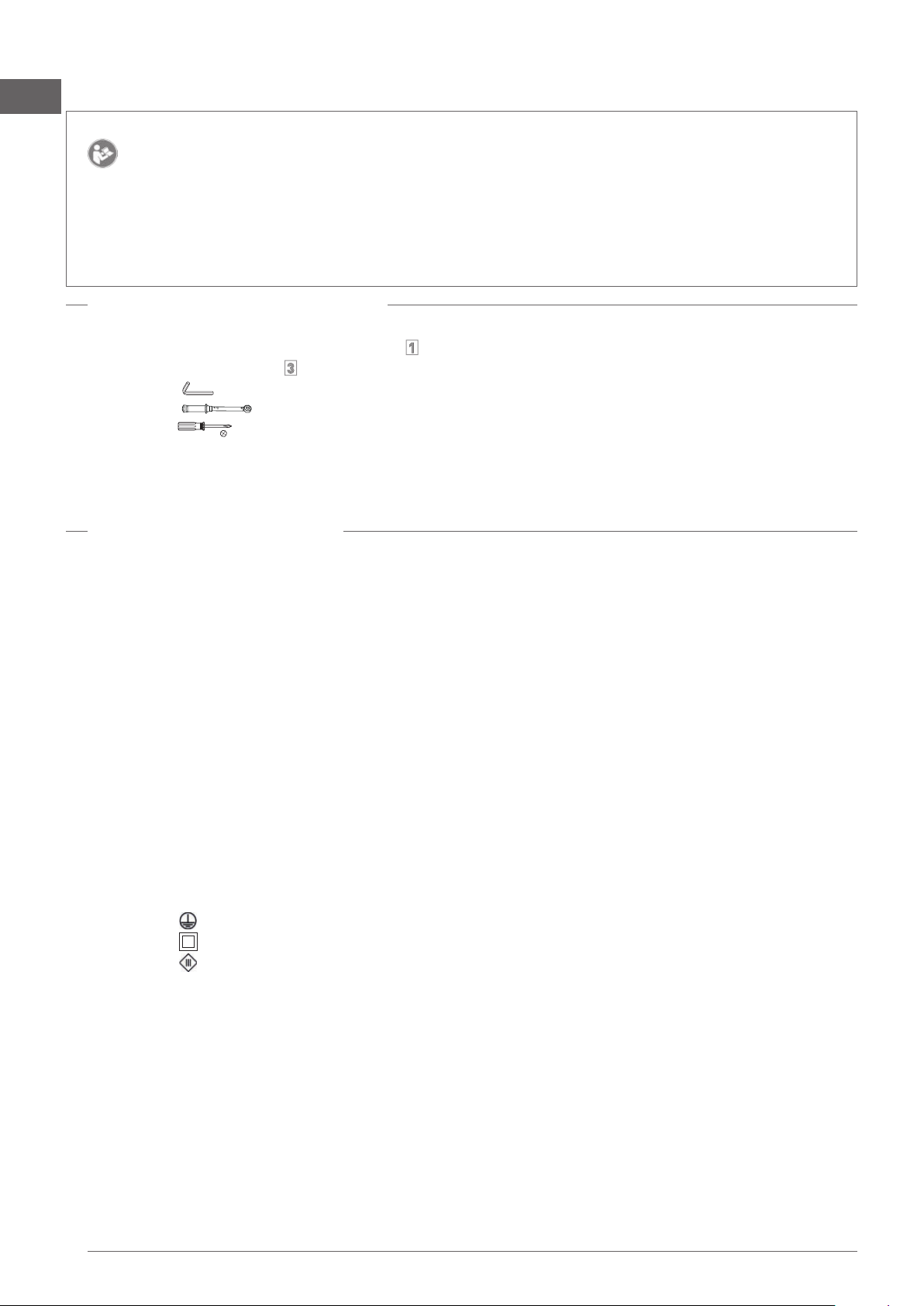

WICHTIGE HINWEISE

Wichtig! Bitte lesen Sie die Anweisungen vor der Montage und der ersten Benutzung aufmerk-

sam durch. Sie erhalten wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die

Wartung des Gerätes. Bewahren Sie diese Anleitungen zur Information bzw. für Wartungsarbeiten
oder Ersatzteilbestellungen sorgfältig auf. Händigen Sie diese Anleitungen bei einem Besitzer­wechsel des Gerätes mit aus.
Dieses Symbol

⚠ weisst auf einen wichtigen Warnhinweis hin.

Diese Anleitung kann auch unter www.kettlesport.com heruntergeladen werden.

1.0 BENUTZERINFORMATION

• Achtung! Beachten Sie auch unbedingt die Hinweise in den Heften „Sicherheitshinweise
und Informationen zum gebrauch Laufbänder“

1

und „Computer- / Trainingsanleitung,

Bedienung, Biomechanik“

3

.

• Dieses Symbol

weisst auf einen Inbusschlüssel hin.

• Dieses Symbol

weisst auf einen Drehmomentschlüssel hin.

• Dieses Symbol

weisst auf einen Schraubendreher hin.

• Dieses Sportgerät entspricht der DIN EN ISO 20957-1:2014, sowie ...

• DIN EN ISO 20957-6:2017, Genauigkeit HB

•

2.0 ELEKTRISCHE SICHERHEIT

྇Warnung! Gefahr durch elektrischen Strom!

Elektrischer Strom bedeutet immer eine potentielle Gefahrenquelle. Handhaben Sie das Gerät stets
mit der nötigen Umsicht.

྇Setzen Sie das Gerät keiner Feuchtigkeit aus! Schützen Sie es vor Kontakt mit Flüssigkeiten

• Die vorschriftsmäßig installierte Steckdose zum Anschluss des Gerätes muss leicht zugänglich sein.

• Bevor der Stecker des Netzteiles/Gerätes an die Steckdose angeschlossen wird, muss die auf dem
Netzteil/Gerät angegebene Netzspannung mit der örtlichen Netzspannung verglichen werden. Stim­men die Werte nicht überein, wenden Sie sich bitte an unser Serviceteam.

• Trennen Sie den Netzstecker nach dem Abschalten wieder vom Stromnetz.

• Achten Sie unbedingt darauf, dass das Netzkabel nicht eingeklemmt oder zur „Stolperfalle” wird.

• Verbinden Sie das Netzkabel mit einer Schutzkontakt-Steckdose mit Schutzerdung. Verwenden Sie
keine Mehrfachsteckdosen zum Anschluss! Bei Verwendung eines Verlängerungskabels muss dieses
den VDE-Richtlinien entsprechen.

• Das Gerät darf nur mit den mitgelieferten Netzkabel benutzt werden.

྇Ein beschädigtes Netzkabel darf nicht weiter verwendet werden und ist sofort auszutauschen. Wenn

die Netzleitung beschädigt ist, muss diese vom Hersteller, einem Servicemitarbeiter oder einer ande­ren qualifizierten Fachperson ersetz werden, um Gefahren zu vermeiden.

• Dieses Symbol

weisst auf Geräte der Schutzklasse I hin.

• Dieses Symbol

weisst auf Geräte der Schutzklasse II hin.

• Dieses Symbol

weisst auf Geräte der Schutzklasse III hin.

྇Ziehen Sie bei allen Reparatur-, Wartungs- und Reinigungsarbeiten unbedingt den Netzstecker!

DE

5

EN

IMPORTANT INFORMATION

Important! Please read these instructions carefully before installation and first use. You will

receive important information for your safety as well as for the use and maintenance of the
appliance. Keep these instructions somewhere safe for information purposes or for maintenance
work or ordering replacement parts. Pass these instructions on with the appliance if the owner of
the appliance changes.

This symbol

⚠ indicates an important warning.

These instructions can also be downloaded at www.kettlersport.com.

1.0 USER INFORMATION

• Caution! Please ensure you observe the instructions in the booklets “Safety Instructions and Instruc-

tions for Initial Operation and Maintenance“

1

and „Computer/training instructions, handling, biome-

chanics“

3

.

• This symbol

indicates an Allen key.

• This symbol

indicates a torque wrench.

• This symbol

indicates a screwdriver.

• This sport appliance corresponds to DIN EN ISO 20957-1:2014, and ...

• DIN EN ISO 20957-6:2017, Accuracy HB

•

2.0 ELECTRICAL SAFETY

྇Warning! Danger due to electric current!

Electric power is always a potential source of danger. Always use the appliance with the necessary
caution.

྇Do not expose the appliance to moisture! Protect it from contact with liquids

• The properly installed electrical socket to connect the appliance must be easily accessible.

• Before connecting the plug of the mains adapter/device with the socket, the mains adapter/appliance
voltage must be compared to the local voltage. If the values do not match, please contact our service
team.

• After switching the appliance off, remove the plug from the power supply again.

• Be very careful in ensuring that the cable does not become trapped or a “tripping hazard”.

• Connect the cable with a grounded safety socket. Do not connect via multiple socket strips! When using
an extension cable, this must comply with the VDE guidelines.

྇Do not use damaged cables again and exchange them immediately. If the mains line is damaged, this

must be replaced by the manufacturer, a member of the service team or another qualified specialist to
avoid danger.

• This symbol

indicates that the appliance is protection class I.

• This symbol

indicates that the appliance is protection class II.

• This symbol

indicates that the appliance is protection class III.

྇The appliance may only be used with the mains adapter provided.

6

FR

REMARQUES IMPORTANTES

Important ! Veuillez lire attentivement les instructions avant le montage et la première utilisa-

tion. Vous y trouverez des conseils importants pour votre sécurité ainsi que pour l‘utilisation et

la maintenance de l‘appareil. Conservez soigneusement ces instructions à titre d‘information, pour
les travaux de maintenance ou la commande de pièces de rechange. En cas de changement de pro­priétaire de l‘appareil, remettez aussi ces instructions.
Ce symbole

⚠ attire l‘attention sur un avertissement important.

Ces instructions peuvent également être téléchargées sur www.kettlersport.com

1.0 INFORMATION UTILISATEUR

• Attention! Suivez aussi impérativement les conseils dans les cahiers „Conseils de sécurité et informa­tions pour l‘utilisation de tapis de course“

1

et „Instructions ayant trait à l‘ordinateur / l‘entraînement,

utilisation, biomécanique“

3

.

• Ce symbole

attire l‘attention sur une clé mâle à six pans.

• Ce symbole

attire l‘attention sur une clé de serrage dynamométrique.

• Ce symbole

attire l‘attention sur un tournevis.

• Cet appareil de sport répond à la norme DIN EN ISO 20957-1:2014 ainsi que...

• DIN EN ISO 20957-6:2017, précision HB

•

2.0 SÉCURITÉ ÉLECTRIQUE

྇Avertissement! Danger dû au courant électrique !

Le courant électrique est toujours synonyme de source potentielle de danger. Manipulez toujours l‘ap­pareil avec la circonspection nécessaire.

྇N‘exposez pas l‘appareil à l‘humidité ! Protégez-le contre tout contact avec des liquides

• La prise de courant installée comme il se doit pour connecter l‘appareil doit être facilement accessible.

• Avant que la prise mâle du bloc d‘alimentation/de l‘appareil ne soit raccordée à la prise femelle, com­parer la tension de secteur indiquée sur le bloc d‘alimentation/l‘appareil avec la tension de secteur
locale. Si les valeurs ne correspondent pas, veuillez vous adresser à notre équipe du service.

• Débranchez de nouveau la prise mâle après la mise à l‘arrêt.

• Veillez impérativement à ce que le câble d‘alimentation ne soit pas coincé et ne risque pas de faire chu­ter.

• Raccordez le câble d‘alimentation à une prise de courant de sécurité. N‘utilisez pas de blocs multipri­ses pour le raccord ! En cas d‘utilisation d‘une rallonge électrique, celle-ci doit répondre aux directives
VDE.

• N’utilisez l‘appareil qu‘avec le câble d‘alimentation fourni.

྇Ne continuez pas d‘utiliser un câble d‘alimentation endommagé et échangez-le immédiatement. Si la

ligne de secteur est endommagée, celle-ci devra être remplacée par le fabricant, un collaborateur du
service après-vente ou une autre personne qualifiée pour éviter tout danger.

• Ce symbole

indique les appareils de la classe de protection I.

• Ce symbole

indique les appareils de la classe de protection II.

• Ce symbole

indique les appareils de la classe de protection III.

྇Débranchez impérativement la fiche d‘alimentation pour tous les travaux de réparation, de maintenan-

ce et de nettoyage !

7

1x

1x

1x

1x

EN

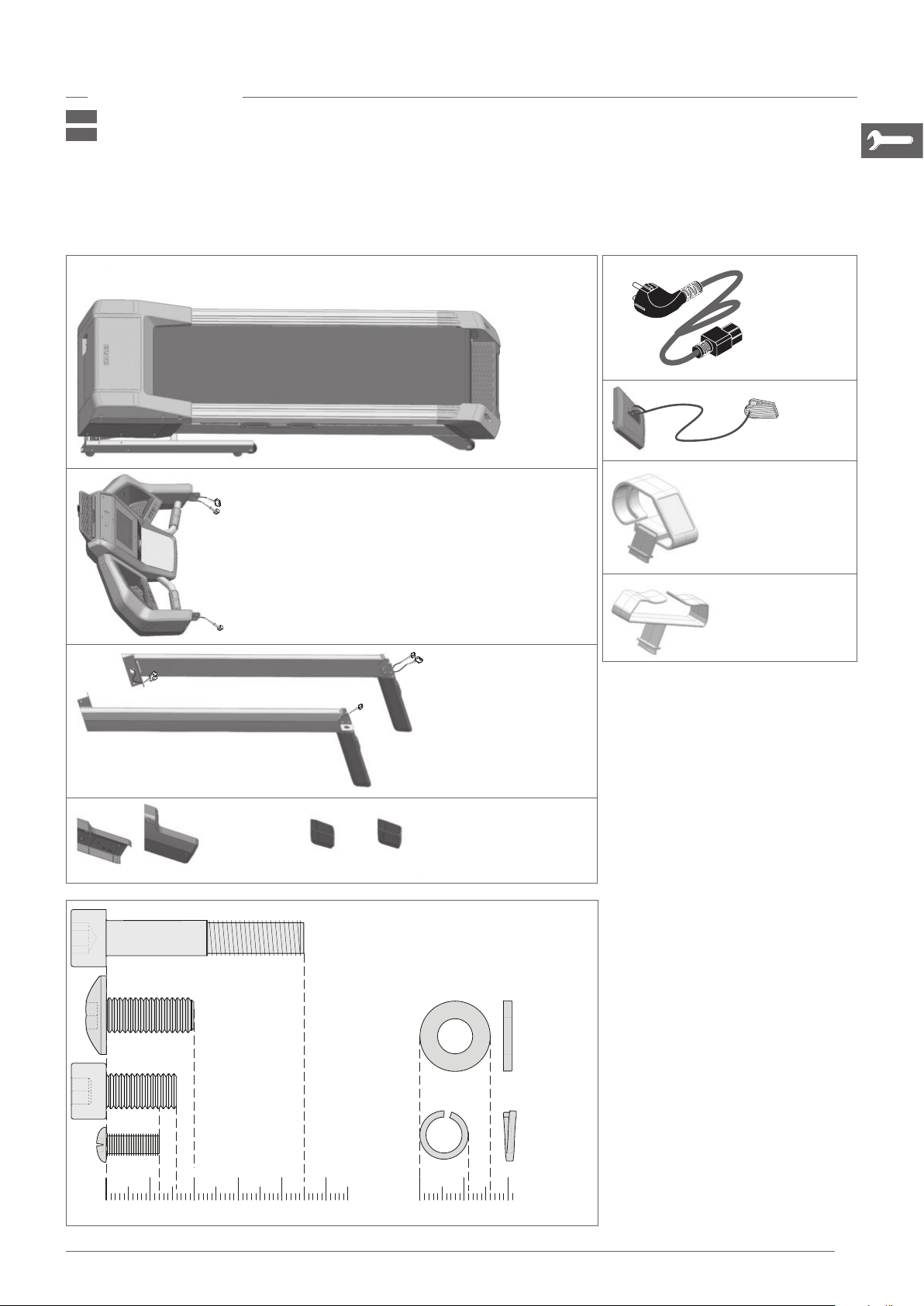

SCOPE OF DELIVERY

FR

FOURNITURES

LIEFERUMFANG

0

10

20 30

40

ø11... | 14x

ø16... | 14x

4x12 ..................................... | 6x

0

10

20

50

M8x50 | 4x

M8x16 .............................. | 6x

M8x20 ..........................| 4x

1x

1x

1x

1x

8

!

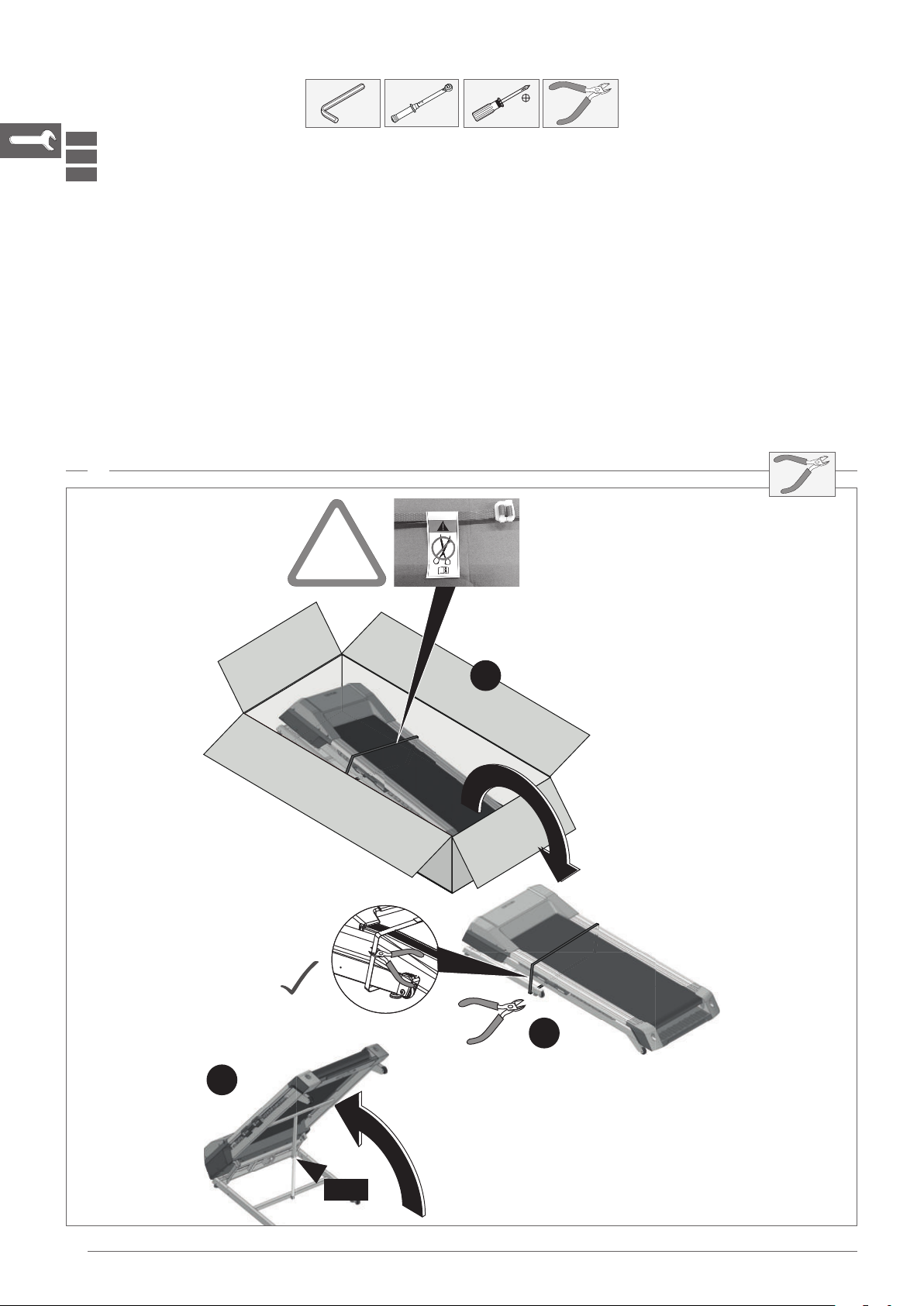

1.1.

1.

1.2.

SW6

DE

Benötigtes Werkzeug – Gehört nicht zum Lieferumfang.

EN

Tools required – Not included.

FR

Outils nécessaires – Ne fait pas partie du domaine de

livraison.

1.3.

„klick“

9

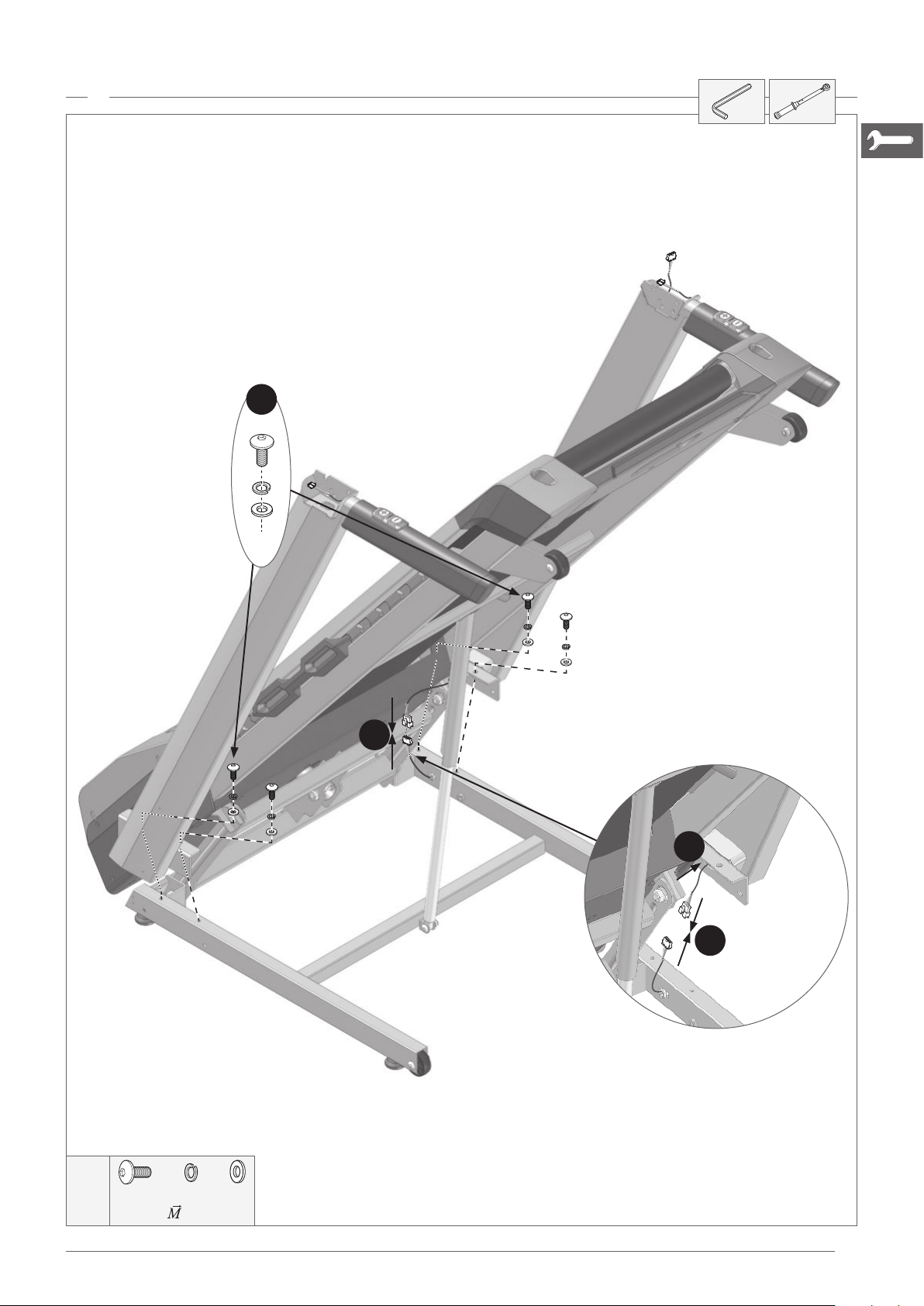

2.

2.1.

2.1.

2.2.

2.3.

..

x

M8x20 ø11 ø16

SW6 | = 20 Nm

10

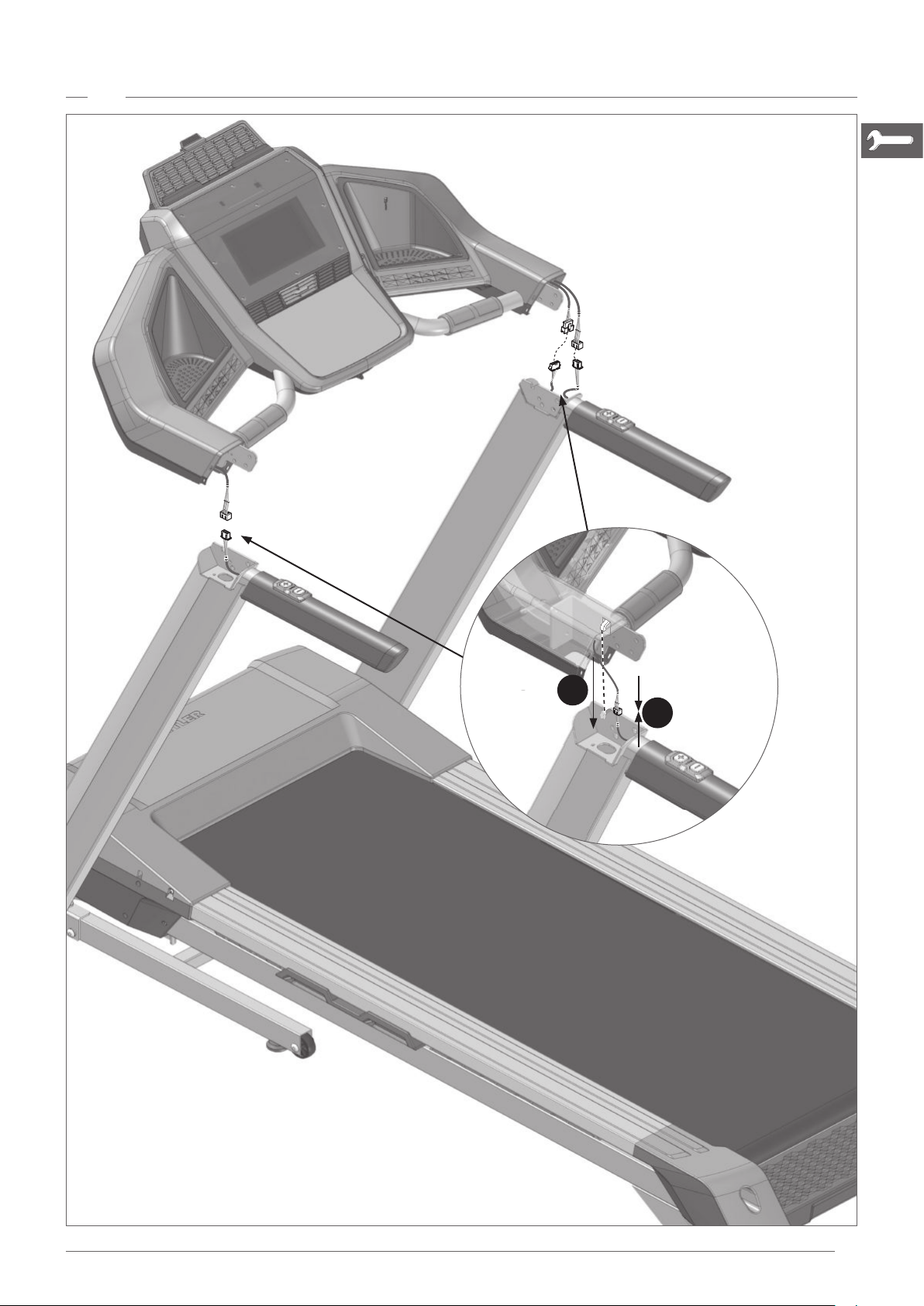

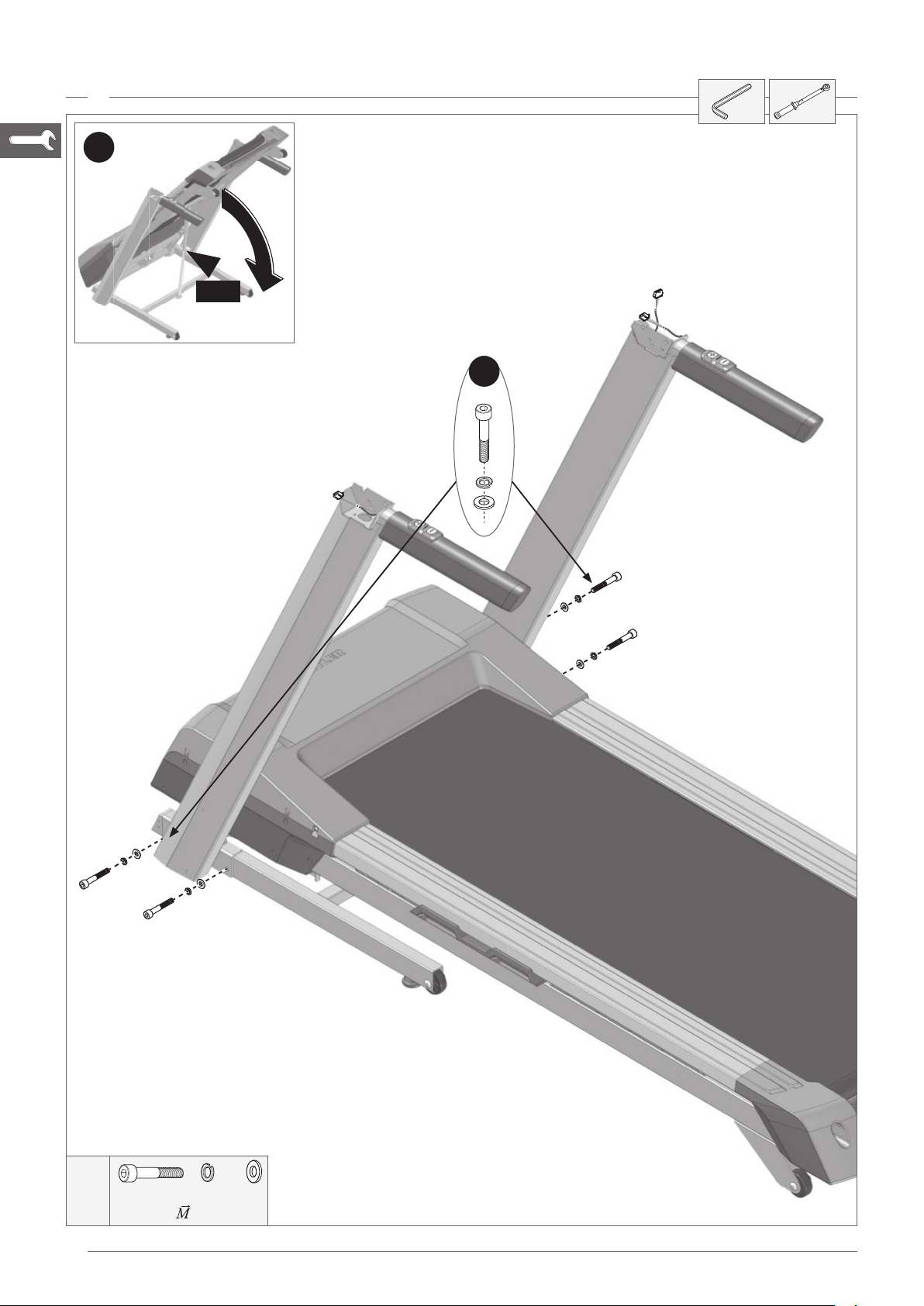

3.

..

x

M8x50 ø11 ø16

SW6 | = 20 Nm

3.2.

„klick“

3.1.

11

4.1.

4.2.

4.1.

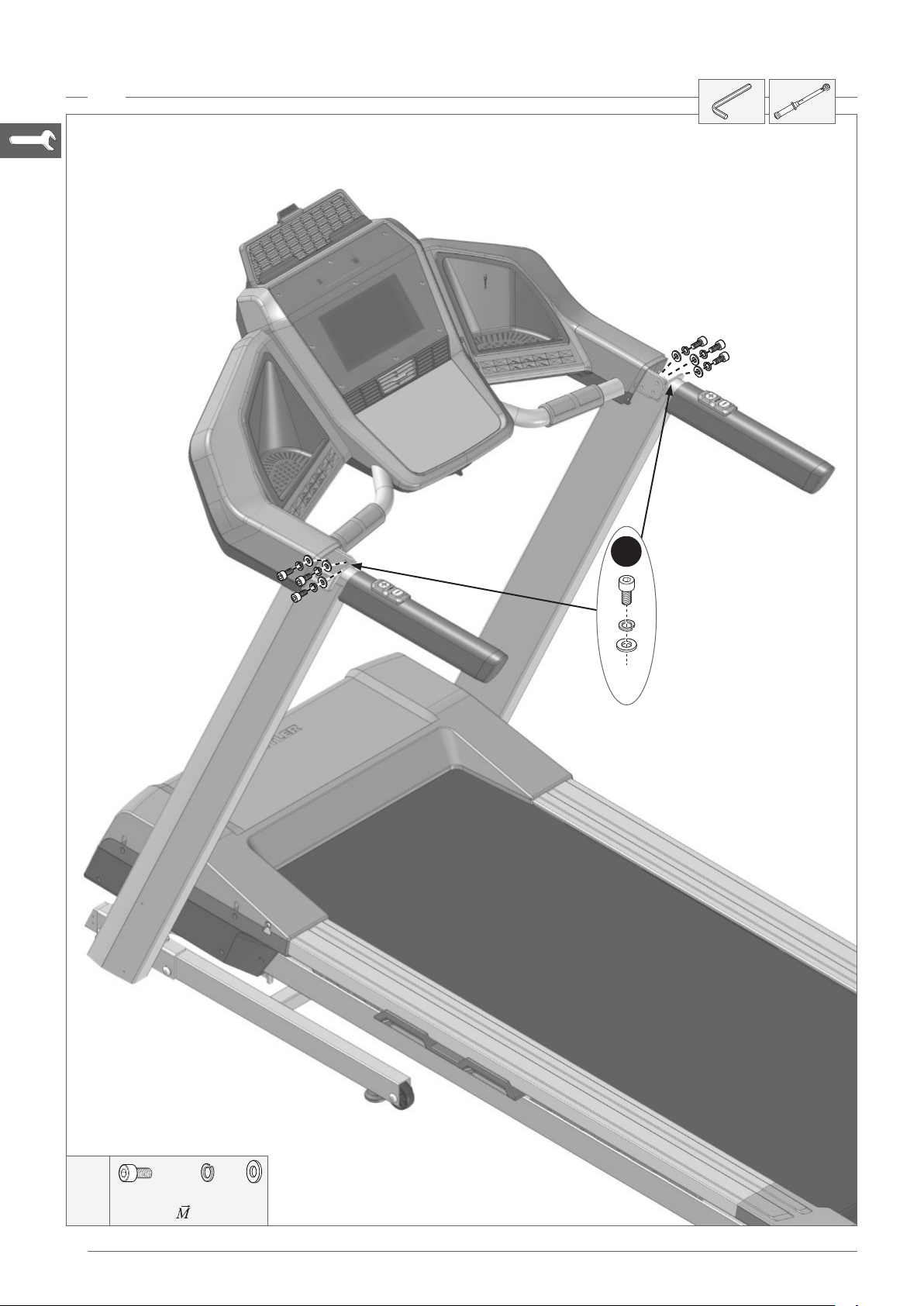

12

..

x

M8x16 ø11 ø16

SW6 | = 20 Nm

4.3.

4.3.

13

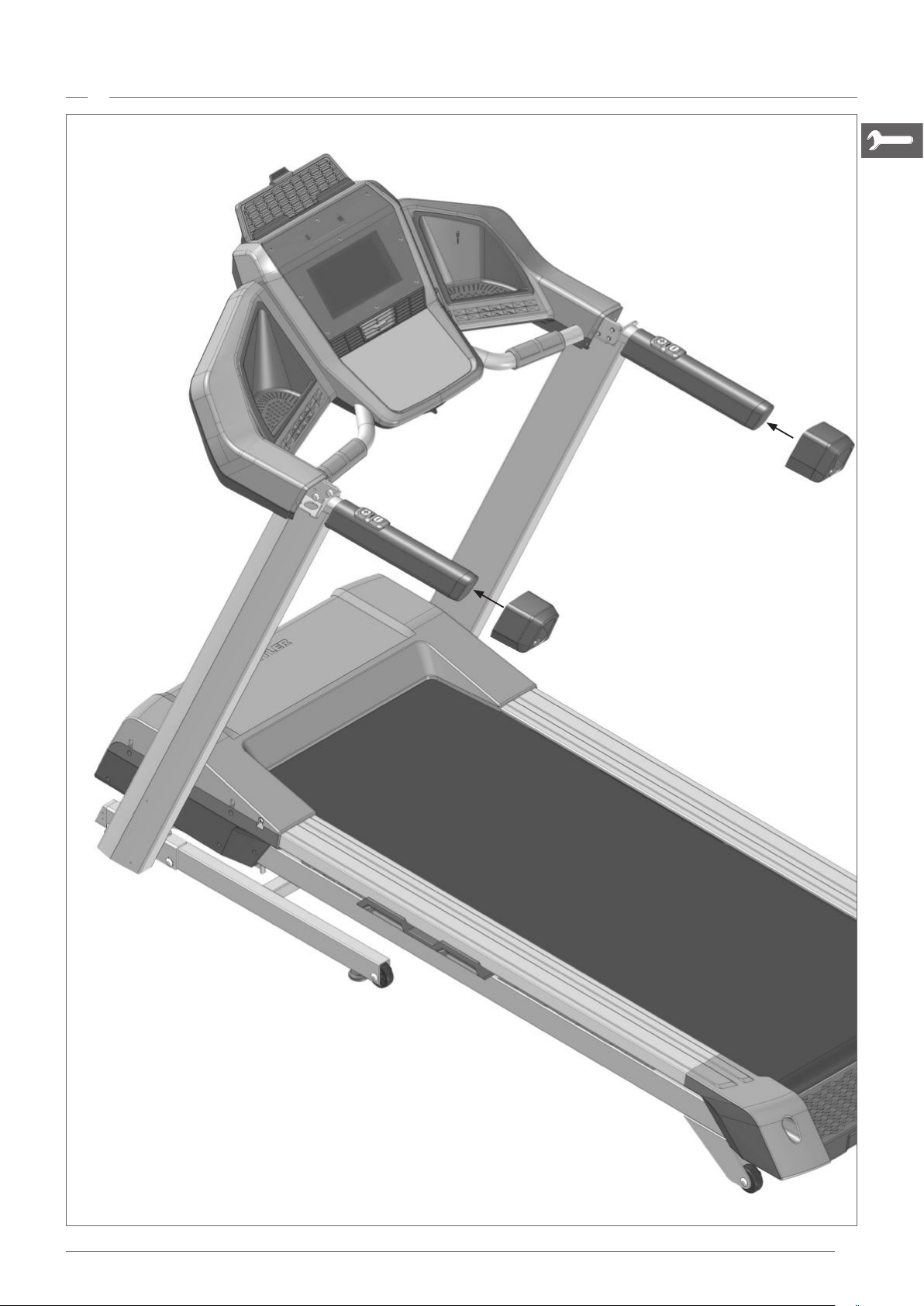

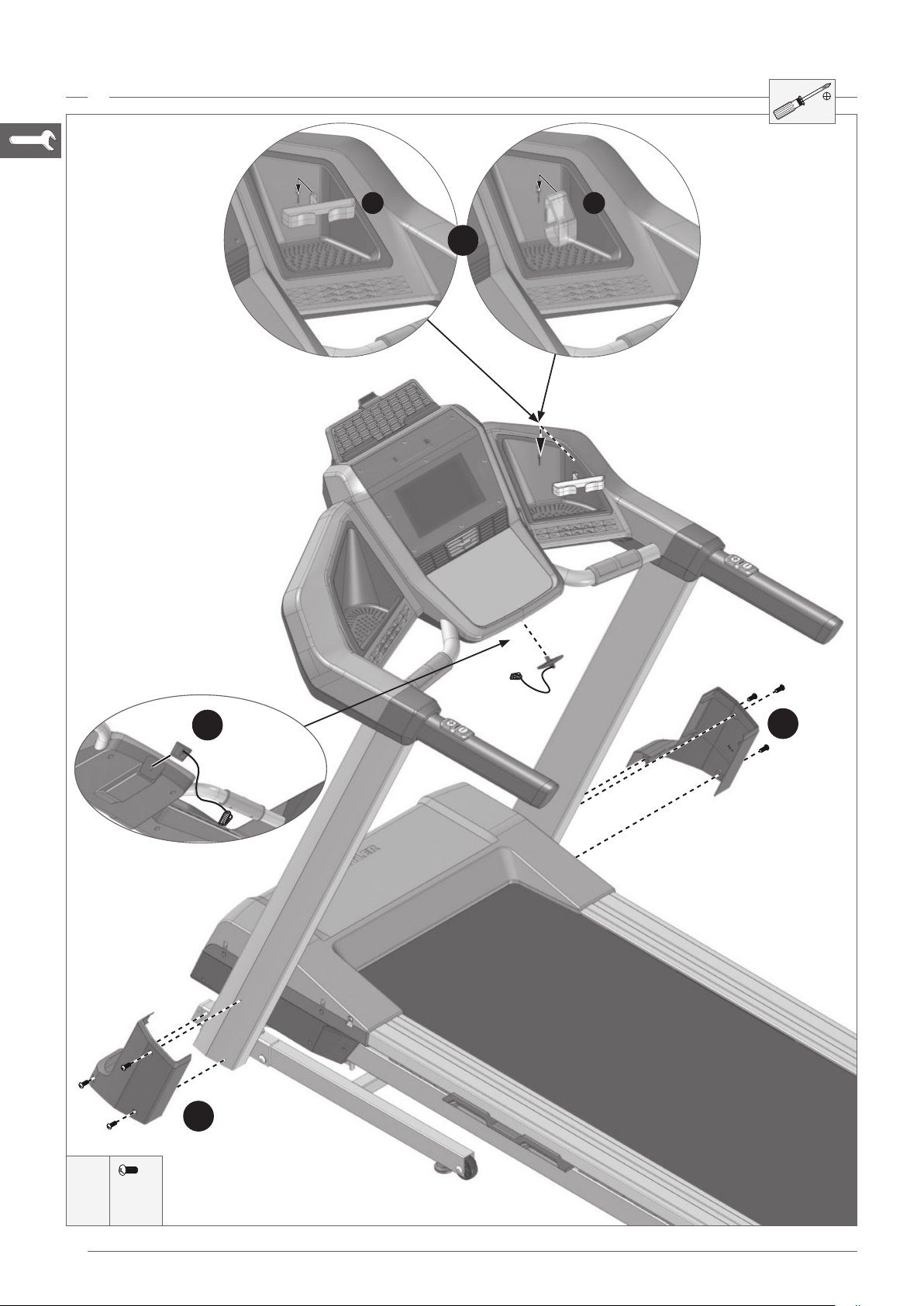

5.

14

..

x

4x12

6.1.

6.1.

6.3.

6.2.

A B

6.

15

DE

Passendes Zubehör finden Sie unter www.kettlersport.com

EN

You can find the matching accessories by going to www.kettlersport.com

FR

Vous trouverez des accessoires compatibles sur www.kettlersport.com

ZUBEHÖRBESTELLUNG

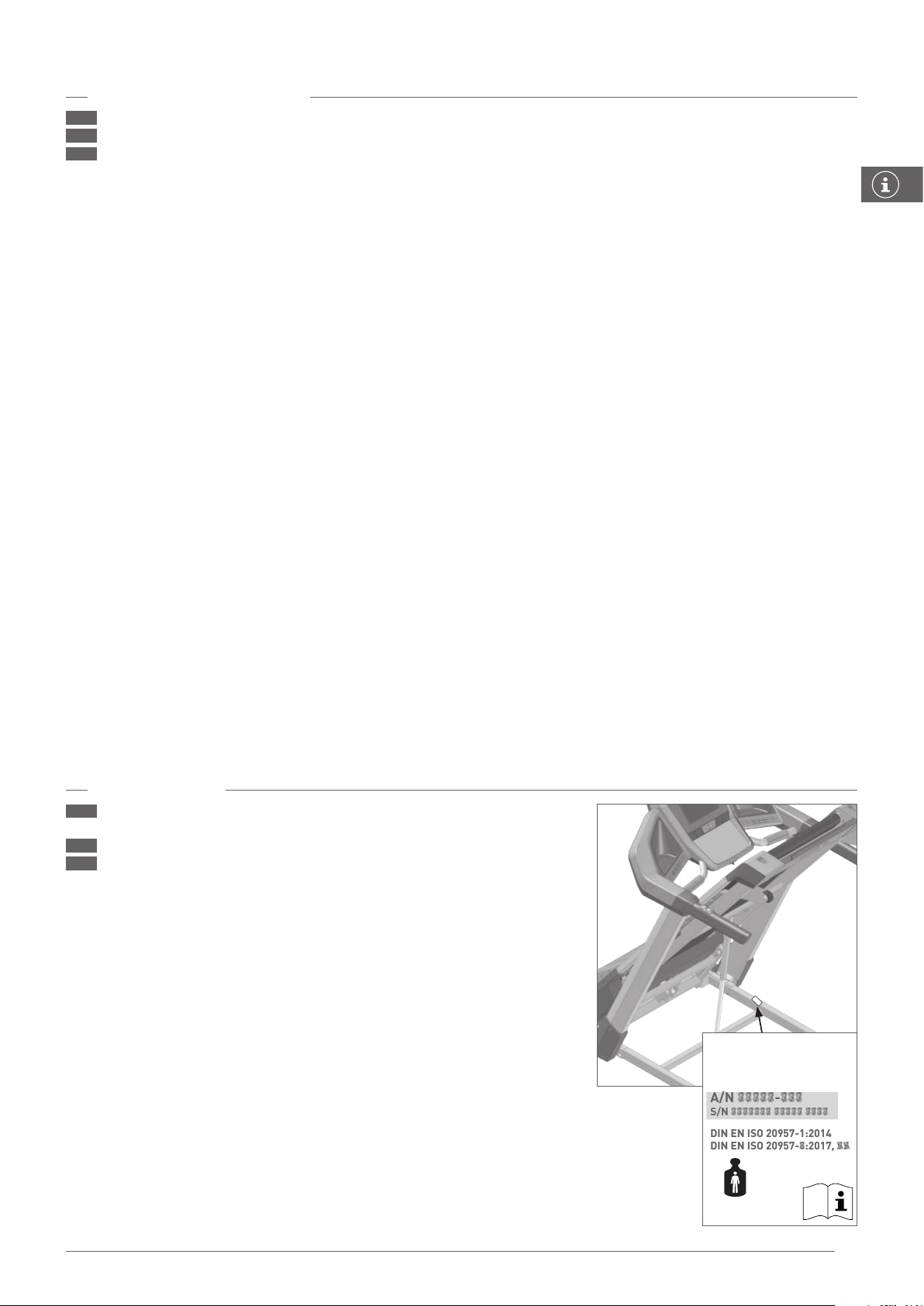

TYPENSCHILD

DE

Beispiel Typenschild

- Seriennummer

EN

Example Type label - Serial number

FR

Example Plaque signalétique -

TRISPORT AG

Boesch67

CH 6331 Hueneberg

A/N 88888-888

S/N 8888888 88888 8888

A/N 44444-444

S/N 4444444 44444 4444

A/N 77777-777

S/N 7777777 77777 7777

DIN EN ISO 20957-1:2014
DIN EN ISO 20957-8:2017, VV

DIN EN ISO 20957-1:2014
DIN EN ISO 20957-4:2017, AA

DIN EN ISO 20957-1:2014
DIN EN ISO 20957-7:2017, SS

max. ### kg
Made in Germany

16

ERSATZ / BAUTEILBESTELLUNG TM1036-100 AXOS SPRINTER 2.0

1 1x

69050100

2 1x

68001751

3 1x

68001752

4 1x

68001753 X

5 1x

69050101

6 1x

69050102

7 1x

68001756

8 1x

69050103

9 1x

68001759

10 1x

68001761

11 1x

68001762

12 1x

68001763 X

13 1x

68001764

14 1x

68001765

15 1x

69050104

16 1x

68001767 X

17 1x

68001768

18 1x

69050105

19 1x

69050106

20 1x

68001771 X

21 1x

68001772 X

22 1x

69050107

23 1x

69050108

24 1x

69050109

25 1x

68001776 X

26 1x

69050110

27 1x

69050111

28 1x

69050112

29 1x

68001780

30 1x

68001781

31 1x

68001782

32 1x

68001783

33 1x

68001784 X

34 1x

68001785

35 1x

68001786

36 1x

68001787 X

37 1x

68001788 X

38 1x

69050113

39 1x

69050114 X

40 1x

69050115

41 1x

69050116

42 1x

69050117

43 1x

69050118

44 1x

68001724

45 1x

68001726

46 1x

68001795

47 1x

68001796

48 1x

68001723

49 1x

68001737

50 1x

69050119

51 1x

69050120

52 1x

68001735

53 1x

68001736

54 1x

68001741

55 1x

68001799

56 1x

68001749 X

TM 1036-100

AXOS

Sprinter 2.0

TM 1036-100

AXOS

Sprinter 2.0

– DE – Farbliche Abweichungen bei Nachbestellungen sind möglich und stellen keinen

Reklamationsgrund dar. Die mit X gekennzeichneten Bauteile sind als Ersatzteile

lagermässig verfügbar

– EN – Colours may vary with repeat orders and this does not constitute grounds for

complaint. The components marked with X are available from stock as spare parts

– FR – Des écarts de coloris sont possibles lors de commandes ultérieures et ne

sont pas motif à réclamation.composants marqués d'un X sont disponibles

en pièces détachées sur stock.

17

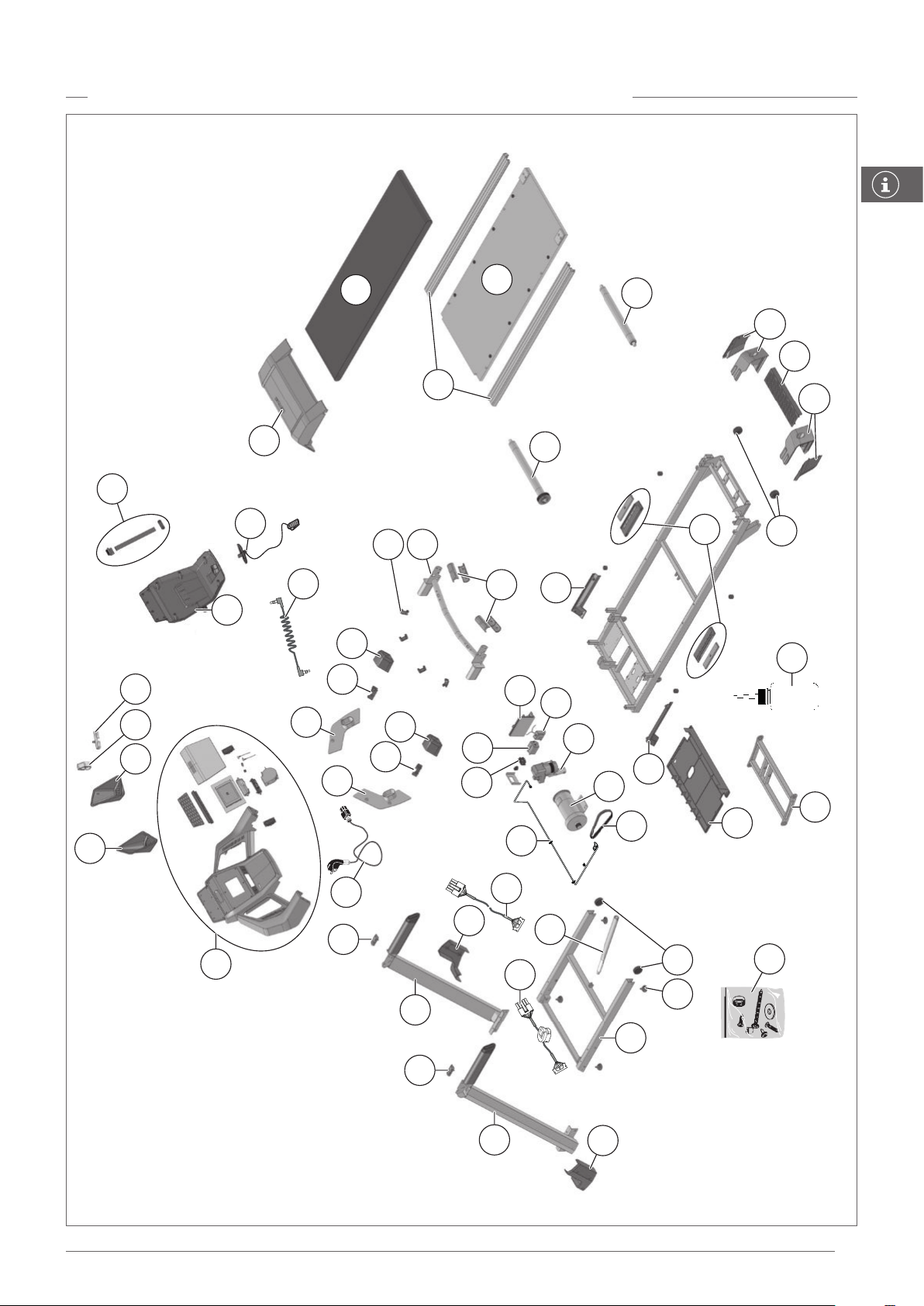

ERSATZ / BAUTEILBESTELLUNG TM1036-100 AXOS SPRINTER 2.0

3

37

1

2

9

4

5

6

7

8

10

11

12

13

14

15

16

27

26

20

21

22

18

19

25

29

32

35

36

34

38

41

39

40

42

45

55

48

53 52

56

49

30

31

24

44

17

23

28

33

43

46

47

50

51

54

docu 1036a/20.04

KETTLER Sport and Fitness Europe by
TRISPORT AG
BOESCH 67
CH-6331 HUENENBERG
SWITZERLAND
www.kettlersport.com
