РУКОВОДСТВО ПО СБОРКЕ И ЭКСПЛУАТАЦИИ
7136-650 SPIN INDOOR 3 Теннисный стол для закрытых помещений
7176-650 SMASH OUTDOOR 3 Всепогодный теннисный стол
2
ОСНОВНЫЕ РЕКОМЕНДАЦИИ
Пожалуйста, внимательно ознакомьтесь с данной инструкцией по сборке, установке и
эксплуатации стола для игры в настольный теннис. Данная инструкция содержит необходимые
рекомендации для безопасной эксплуатации стола для игры в настольный теннис. Сохраните
инструкцию, поскольку она содержит необходимую информацию по эксплуатации и
обслуживанию оборудования.
Все товары компании KETTLER разрабатываются в соответствии с современными
нормами техники безопасности и производятся с соблюдением контроля качества. При
разработке наших продуктов используются полученные нами знания и опыт. Поэтому мы
постоянно улучшаем конструкцию и дизайн наших товаров, чтобы всегда иметь возможность
предложить нашим клиентам качественный товар. Несмотря на это, в случае, если у Вас
возникнут основания для жалоб, пожалуйста, обратитесь к дилеру компании KETTLER.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
*Стол для игры в настольный теннис следует использовать по назначению, т.е. для игры в
настольный теннис с использованием соответствующих ракеток и мячей.
*Любое другое использование стола недопустимо и может быть опасным. Производитель
не несет ответственность за ущерб или травмы, вызванный неправильной эксплуатацией стола
для игры в настольный теннис.
*Поврежденные или изношенные детали могут причинить ущерб Вашему здоровью или
сократить срок службы стола. Поэтому сразу же замените такие детали и демонтируйте стол для
игры в настольный теннис. Используйте детали, только произведенные компанией KETTLER.
*Стол соответствует всем нормам безопасности. Неправильно произведенный ремонт или
модернизация (замена оригинальных и добавление посторонних деталей и т.д.) могут причинить
ущерб Вашему здоровью.
*Предупредите всех (особенно детей) о возможных опасностях, прежде всего, при сборке
и разборки стола.
*При сборке и разборке стола не стойте рядом с траекторией движения складывающихся
частей.
*Сложенный стол обладает большой парусностью, поэтому храните его в защищенных от
ветра местах.
* Стол для игры в настольный теннис может быть установлен в транспортное положение,
чтобы исключить опасность возникновения травм.
*Стол соответствует нормам безопасности EN 14468-1:2004.
*При регулярном использовании стола проверяйте состояние крепежных соединений.
*В случае возникновения оснований для жалоб, пожалуйста, обращайтесь к
специализированному дилеру компании KETTLER.
ОБРАЩЕНИЕ С ОБОРУДОВАНИЕМ
*Не начинайте эксплуатацию стола до тех пор, пока он не будет полностью и правильно
собран и проверен.
*Столы, не являющиеся всепогодными, не должны подвергаться воздействию влаги или
дождя. Располагайте стол вдали от непосредственных источников тепла. Если поверхность стола
деформировалась, переверните стол и положите его на несколько дней на ровную поверхность.
*Установите стол на ровной поверхности.
*Не накрывайте стол пластиковой плёнкой, под которой может концентрироваться влага.
Для этих целей мы рекомендуем защитный чехол KETTLER.
*Для игры без партнера можно сложить одну половинку стола.
3
*Более подробную информацию о настольном теннисе Вы можете получить из
специализированных литературных изданий по данной теме.
*Не используйте абразивные или едкие вещества для чистки стола. Следите, чтобы такого
рода вещества не загрязняли окружающую среду. В большинстве случаев, чтобы очистить стол
достаточно влажной тряпки.
Уничтожение отходов: товары компании KETTLER подлежат вторичной переработке.
По истечению срока эксплуатации стола, пожалуйста, проведите его утилизацию
соответствующим образом (доставка на местные пункты приема мусора).
СБОРКА
*Сборку должны производить как минимум два взрослых человека.
*Убедитесь в том, что у Вас есть в наличие все необходимые для сборки детали (см.
Перечень комплекта поставки), и что они не повреждены. В случае возникновения оснований для
жалоб, пожалуйста, обращайтесь к специализированному дилеру компании KETTLER.
*Приступая к сборке, внимательно изучите рисунки и инструкции, затем осуществите
сборку в указанном порядке. Последовательность действий обозначена заглавными буквами
латинского алфавита.
*Пожалуйста, будьте внимательны, поскольку всегда есть риск получения травм при
работе с инструментами или при осуществлении сборки вручную. Поэтому просьба, будьте
осторожны, выполняя сборку стола.
*Перед началом сборки стола убедитесь в том, что Ваше рабочее место свободно от
посторонних предметов, которые могут быть вероятными источниками опасности. На пример,
не оставляйте инструменты беспорядочно лежать вблизи Вас. Следует всегда удалять упаковку
таким образом, чтобы она впоследствии не стала источником опасности для Вас. Внимание!
Чтобы избежать опасности удушья, не позволяйте детям играть с пластиковой упаковкой!
*Крепёжный материал и последовательность его использования указан на врезках к
рисункам. При использовании крепёжного материала строго следуйте инструкциям.
*Вначале наживите все элементы конструкции стола и проверьте правильность сборки.
Закрутите вручную гайки со стопорным кольцом до упора, затем используйте гаечный ключ и
с силой закрутите гайки (блокировка). Убедитесь, что все болтовые соединения накрепко
зафиксированы. Внимание! В случае если гайки вывинтились, стол закреплен не надежно
(блокировка снята), необходимо повторить операцию снова.
*По техническим причинам мы сохраняем за собой право осуществлять предварительную
сборку (например, добавление крепёжных болтов)
*Пожалуйста, сохраните оригинальную упаковку стола, поскольку, при необходимости,
она может быть использована для его транспортировки.
ПЕРЕЧЕНЬ ЗАПАСНЫХ ДЕТАЛЕЙ
При заказе необходимых запасных деталей всегда указывайте полный номер артикула,
номер запасной детали, необходимое количество и серийный номер изделия (см. описание
запасных деталей)
Пример заказа: Артикул № 7136-650 / запасная деталь № 94130115 / 2 шт. / серийный
номер ……….
Важно: крепёжный материал не включен в стоимость заказа запасных деталей. Если Вам
необходим крепежный материал (болты, гайки, шайбы и т.д.) в заказе это следует четко
указывать следующими словами «с крепежным материалом».
HEINZ KETTLER GmbH & Co. KG · Postfach 1020 · D-59463 Ense-Parsit www.kettler.de
4
ПЕРЕЧЕНЬ КОМПЛЕКТА ПОСТАВКИ
Содержание упаковки.
Вам также потребуются дополнительные инструменты (не включены в комплект):
ИНСТРУКЦИЯ ПО СБОРКЕ
Справочные размеры крепежных элементов.
5
6
7
- только для всепогодного
Соедините шурупами соединительную штангу с боковыми частями. Закрепление шурупами на
данном этапе сборки необходимо для стабилизации стола. При сборке второй половины стола,
штангу необходимо будет выкрутить.
8
9
B: На данном этапе сборки распорки рамы должны быть слегка разведены в стороны.
Соблюдайте осторожность.
C: Поместите одну половину стола и убедитесь, что она не опрокинется и не упадет при
дальнейшем монтаже стола! Попросите своего помощника присоединить толкающую штангу и
подпорки поддерживающей рамы к соединительной штанге.
D: Теперь соединительная штанга прикреплена болтами к боковым элементам.

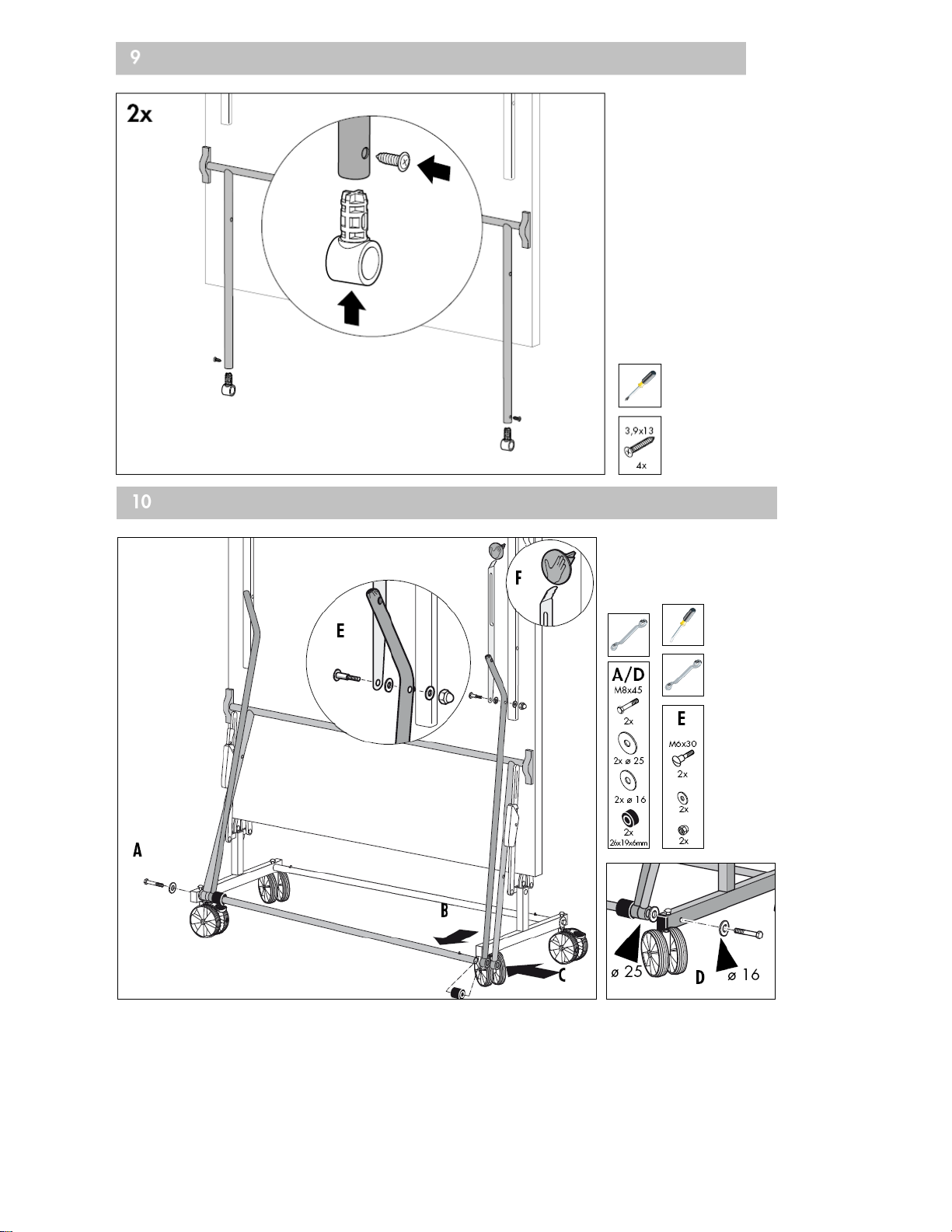

10
A. Соедините шурупами левую толкающую штангу с поддерживающей рамой.
B. Соедините шурупами правую толкающую штангу с поддерживающей рамой.
Закрепите блокиратор с левой стороны стола. Повторите процедуру с правой стороны. После
этого открутите соединительную штангу (временно вкрученной для стабилизации стола) с
обратной стороны, и проведите этапы сборки 4-8 со второй половиной стола.
11
12
16 Раскладывание стола
Нажмите на расположенный слева замок и поверните блокирующий фиксатор в нужное
положение. Крепко удерживая стол одной рукой, нажмите на замок, находящийся с правой
стороны и затем медленно опустите столешницу на желаемую высоту. Не бросайте столешницу!
13
СКЛАДЫВАНИЕ СТОЛА
Отожмите блокирующий рычаг вверх и поднимите столешницу. Держите рычаг только в
начальной фазе движения.
14
УСТАНОВКА СЕТКИ
15
Перечень и схема расположения запасных деталей
16
ПЕРЕЧЕНЬ ЗАПАСНЫХ ДЕТАЛЕЙ
№
Описание
Количество
Артикул зап. Части
7136-650
7176-650
1
Столешница
2
94130117
94130125
2
П-образная нога
2
94111273
94111283
3
Заглушка для П-образной ноги Ø 25 мм
4
10100029
10100029
4
Опорный кронштейн
8
-
10128028
5
Скоба для крепления П-образной ноги Ø 25 мм
4
94110341
-
6
Скоба для крепления трубы Ø 18 мм
4
94110192
-
7
Опорная дуга
2
94111274
94111284
8
Тройник 2 94111285
94111285
9
Колесо 2 70130812
70130812
10
Рычаг (с фиксатором)
2
94110381
94110381
11
Рычаг (без фиксатора)
2
94110380
94110380
12
Запорный рычаг
2
1701361a
1701361a
13
Соединительная штанга
2
94111276
94111276
15
Заглушка для тройника 40х25 мм
4
10100009
10100009
17
Нажимная пластина
2
70130532
70130532
18
Мешок с шурупами
1
94180323
94180323
19
Дистанционная прокладка (пара)
1
-
94180146
20
Сетка с комплектующими
1
94180355
94180355
21
Натяжная планка
2
10128013
10128013
22
Стержень
2
70130604
70130604
23
Толкающая штанга (2 отверстия)
4
94111275
94111275
25
Трубчатый соединитель
8
70130830
70130830
26
Колесная втулка
8
10116011
10116011
27
Боковая панель
2
70130805
70130805
28
Дуга для держателя сетки
2
94111282
94111282
29
Держатель сетки
2
70130518
70130518
30
Держатель ракеток и мячей
2
70130522
70130522
31
Заглушка трубы (4439)
2
70130521
70130521
32
Заглушка SFL14
2
10100096
10100096
33
Пластиковая шайба 26х19х6мм
4
10107067
10107067
34
Рычаг тормозного механизма
2
70130816
70130816
35
Колесо без выступа
4
70130762
70130762
36
Колесо с выступом
4
70130761
70130761
37
Колесный соединитель 3508
2
70130815
70130815
38
Соединительная штанга М6
1
94111277
94111277
17
