WIOŚLARZ ROWER 2.0
ART.-NR RO1028-110
INSTRUKCJA MONTAŻU
Instrukcja
montażu | monitora
Page 2
WYMIANA BATERII
Słaby lub wygaszony wyświetlacz komputera oznacza konieczność wymiany baterii. Komputer wyposażony jest w dwie baterie.
Wymianę baterii należy przeprowadzić w sposób opisany poniżej:
• Zdejmij pokrywę komory baterii i wymień baterie na dwie nowe baterie typu AA 1,5V.
• Przy wkładaniu baterii należy zwrócić uwagę na oznaczenie na spodzie komory baterii.
• Jeżeli po ponownym włączeniu komputera wystąpią jakiekolwiek nieprawidłowości w jego
działaniu należy na krótko wyjąć baterie a następnie ponownie je włożyć.
UWAGA! Gwarancja nie obejmuje wymiany zużytych baterii.
Utylizacja zużytych baterii i akumulatorów
Baterie nie mogą być wyrzucane do śmieci w gospodarstwach domowych. Ten symbol informuje, że baterii i akumulatorów nie wolno wyrzucać razem z normalnymi odpadami domowymi.
• Symbole Hg (rtęć) i Pb (ołów) pod przekreślonym koszem na śmieci informują również, że bateria
lub akumulator zawiera więcej niż 0,0005% rtęci lub więcej niż 0,004% ołowiu.
• Niewłaściwa utylizacja szkodzi środowisku i może mieć negatywny wpływ na zdrowie ludzi.
Recykling materiałów pozwala zachować cenne surowce.
• Przy utylizacji urządzenia należy wyjąć wszystkie baterie i akumulatory z produktu i przekazać je
do punktu zbiórki w celu recyklingu baterii lub urządzeń elektrycznych.
• Informacje o odpowiednich punktach zbiórki można uzyskać w miejscowych urzędach, w firmach
zajmujących się utylizacją odpadów lub w punkcie sprzedaży tego urządzenia.
• Prawie wszystkie baterie zawierają substancje chemiczne, które są nieszkodliwe dla skóry, ale
mimo to należy je traktować jak wszystkie inne substancje chemiczne.
• Zawsze podejmuj środki ostrożności w przypadku wycieku baterii i dokładnie oczyść miejsce, w
którym znajduje się urządzenie. Bateria, która wyciekła musi zostać odpowiednio zutylizowana.
PL INSTRUKCJA MONTAŻU
2
Page 3
WZORNIK POŁĄCZEŃ ŚRUBOWYCH
Przykłady:
Narzędzia wymagane do montażu. Nie są dołączone do urządzenia.
STREFA ĆWICZEŃ
WOLNA PRZESTRZEŃ
Urządzenie treningowe należy ustawić na poziomym i stabilnym podłożu. Umieść pod urządzeniem matę pod sprzęt np. gumową, aby wytłumić hałas lub uderzenia.
Połączenia śrubowe muszą być regularnie dokręcane.
3
Page 4
4
ZAWARTOŚĆ OPAKOWANIA (lista kontrolna)
Page 5
5
Page 6
6
Page 7
7
Page 8
8
Page 9
9
Page 10
10
PRZENOSZENIE I OBSŁUGA URZĄDZENIA
Page 11
11

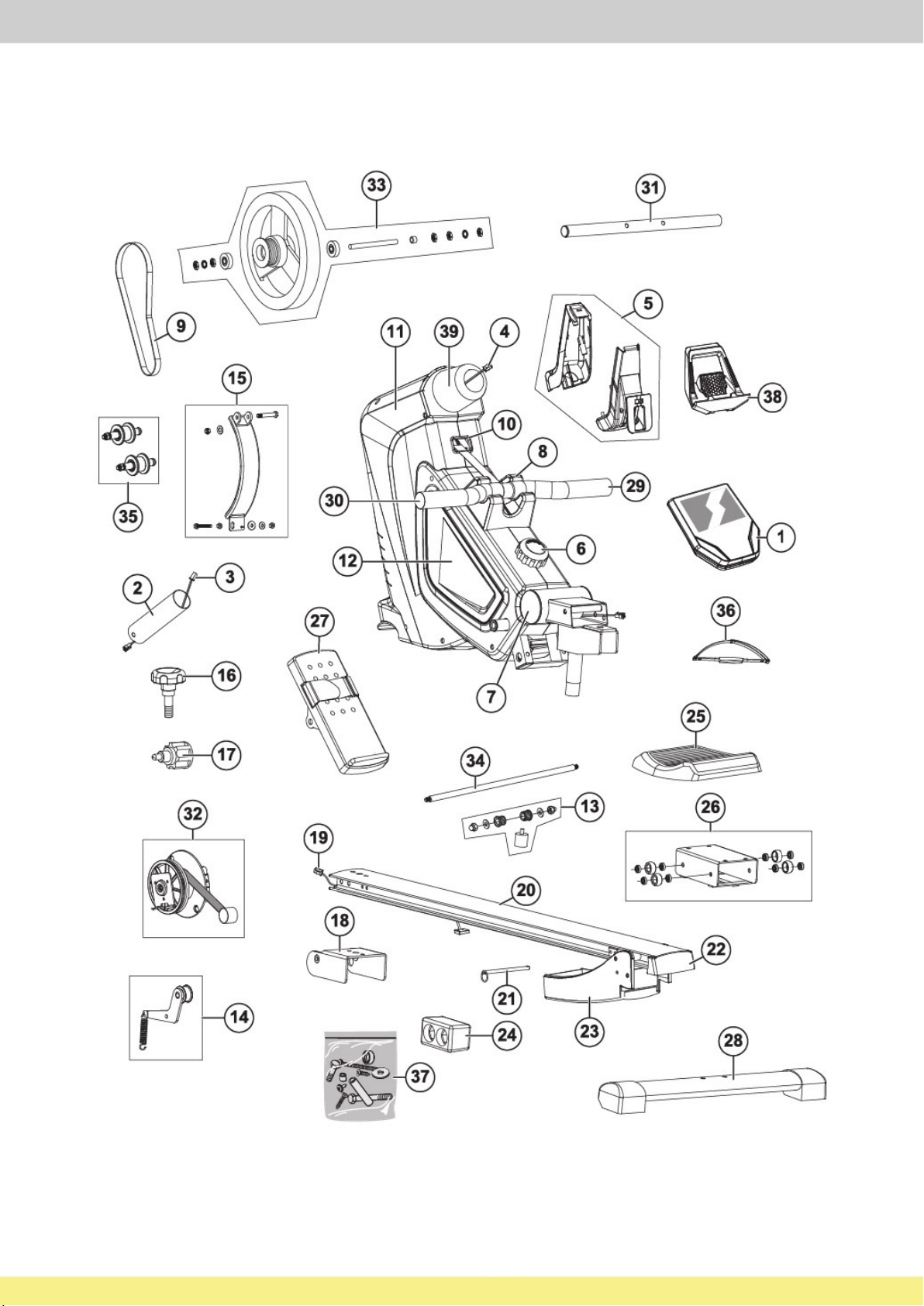

LISTA CZĘŚCI
Page 12

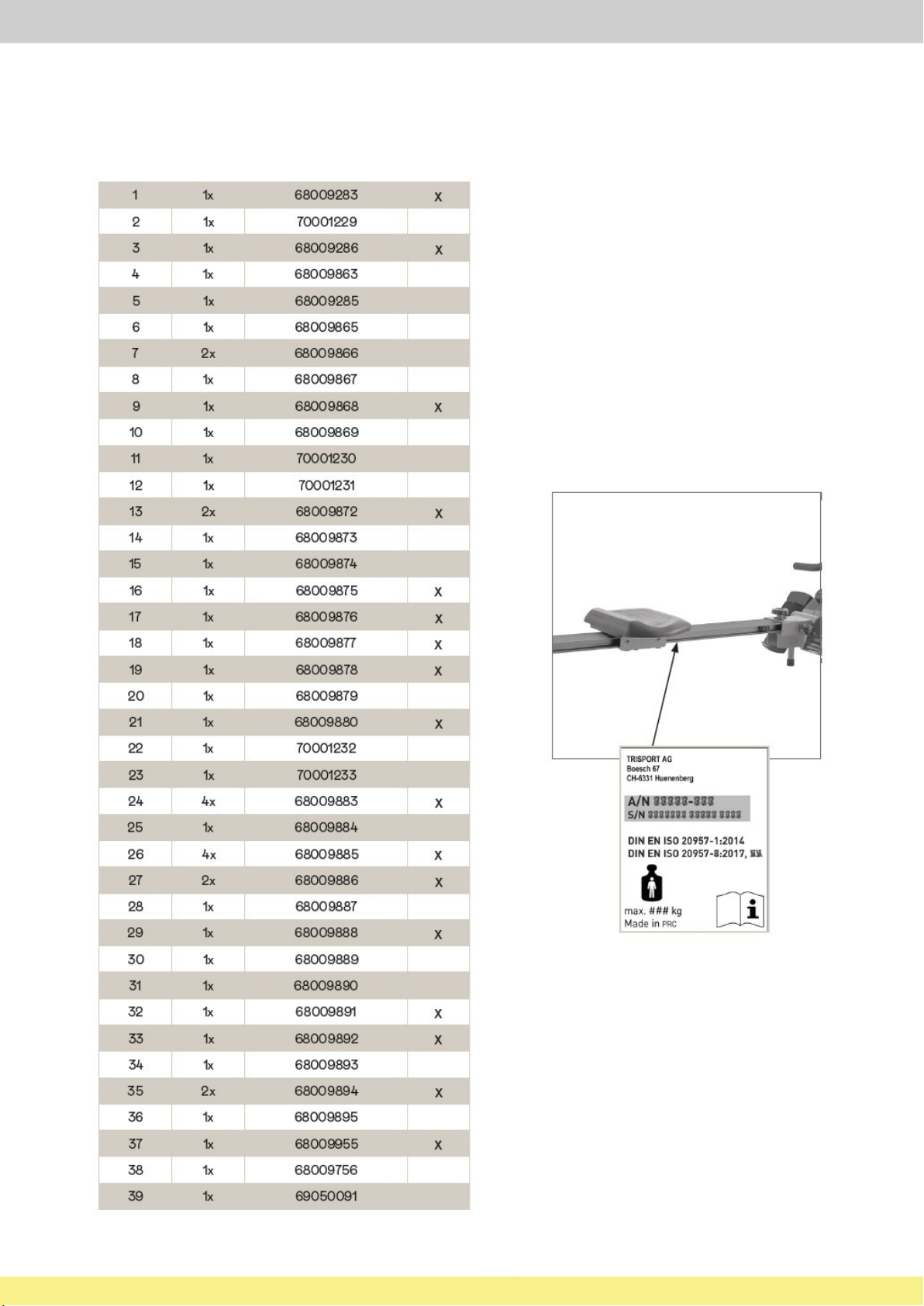

LISTA CZĘŚCI
Części oznaczone symbolem X można zamawiać jako części zamienne. Kolory części mogą się różnić między sobą, ale nie stanowi to podstawy do reklamacji.
Przykład. Tabliczka identyfikacyjna. Numer serii.
12
Page 13
Producent:
KETTLER Sport and Fitness Europe by
TRISPORT AG
BOESCH 67
CH-6331 HUENENBERG
SWITZERLAND
www.kettlersport.com
Dystrybutor:
SPORTPOLAND.COM SP. Z O.O.
GDYŃSKA 45
80-209 TUCHOM
POLSKA
www.sportpoland.com
Infolinia: 695 645 645
Page 14
Instrukcja obsługi komputera
WIOŚLARZ KETTLER ROWER 2.0 BLACK
Art.-Nr. RO1028-110
Page 15
Spis treści
Trening
7
Wskazówki dotyczące pomiaru pulsu 9
Wskazówki bezpieczeństwa
2
Bez wartości początkowych
7
Z pasem piersiowym
9
Z wartościami zadanymi
7
Usterki komputera lub
Skrócona instrukcja obsługi
3 •
Czas
7
nieprawidłowe wskazania
9
•
Dystans
7
Instrukcja dotycząca treningu
10
•
Zakres funkcji/przyciski
3 •
Energia (KJoule/kcal)
7 •
Trening wytrzymałościowy
10
•
Obszar wskazań/Wyświetlacz
4
• Przerwanie/zakończenie treningu
7 •
Intensywność
10
Szybki start
6
• Wznowienie treningu
7 •
Zakres ćwiczeń
11
•
Gotowość do treningu
6
•
Funkcja Recovery (pomiar tętna
•
Rozpoczęcie treningu
6 8
powysiłkowego)
• Przerwanie treningu
6
Ogólne informacje
8
Zakończenie treningu
•
Dźwięki systemowe
8
•
Tryb uśpienia (Standby)
6
•
Funkcja Recovery
8
•
Obliczanie wartości średniej
9
Wskazówki bezpieczeństwa
Dla Państwa bezpieczeństwa zalecamy przestrzeganie poniższych punktów:
• Trenażer musi zostać umieszczony na płaskim, stałym
podłożu.
• Przed pierwszym uruchomieniem urządzenia i dodatkowo
po pierwszych 6 dniach jego użytkowania należy sprawdzić prawidłowe dokręcenie wszystkich połączeń.
• Aby uniknąć obrażeń spowodowanych nieprawidłowym
lub zbyt intensywnym treningiem, urządzenie należy użytkować tylko zgodnie z instrukcją.
• Z względu na ryzyko korozji nie zalecamy ustawienia
urządzenia na dłuższy czas w wilgotnych pomieszczeniach.
• Należy regularnie sprawdzać sprawność i stan
techniczny urządzenia treningowego.
• Kontrole techniczne urządzenia pod kątem
bezpieczeństwa należą do obowiązków użytkownika i winny być przeprowadzane regularnie i w sposób prawidłowy.
• Defekty lub uszkodzone części należy niezwłocznie
wymieniać. Należy stosować tylko oryginalne części
zamienne marki KETTLER.
• Do chwili naprawy urządzenia nie wolno go użytkować.
• Poziom bezpieczeństwa urządzenia może być
zachowany tylko pod warunkiem prowadzenia jego
regularnych kontroli pod kątem uszkodzeń i zużycia.
Dla Państwa bezpieczeństwa:
• Przed rozpoczęciem treningu proszę skonsultować się z
lekarzem, czy stan Państwa zdrowia pozwala na treningi z użyciem tego urządzenia. Wynik badania lekarskiego
powinien stać się podstawą dla ułożenia Państwa programu treningowego. Nieprawidłowy lub zbyt intensywny trening może być szkodliwy dla zdrowia.
• Systemy kontroli tętna mogą być niedokładne. Zbyt
forsowny trening może spowodować poważne szkody zdrowotne lub śmierć. W przypadku zawrotów głowy lub uczucia słabości należy natychmiast przerwać trening.
2
Page 16
Krótki opis
Urządzenie elektroniczne wyposażone jest w strefę wskazań (wyświetlacz) ze zmieniającymi się symbolami i grafikami
oraz w zakres funkcji z przyciskami.
Strefa wskazań
Wyświetlacz
Zakres funkcji
Przyciski
Skrócona instrukcja obsługi
Zakres funkcji
Poniżej znajduje się krótki opis funkcji czterech przycisków.
(krótkie naciśnięcie)
Po naciśnięciu tego przycisku funkcyjnego następuje wyświetlenie wprowadzonych danych. Wprowadzone dane zostają przyjęte.
Reset (nacisnąć i przytrzymać dłużej)
Aktualne wskazanie jest kasowane w celu ponownego uruchomienia.
Plus + / Minus –
Po naciśnięciu tego przycisku funkcyjnego wartości zadane zostają zmienione.
• Dłuższe naciśnięcie przycisku > szybszy przegląd wartości
• Jednoczesne naciśnięcie przycisków “Plus +” i “Minus –”
powoduje
przejście z funkcji wprowadzania wartości do funkcji OFF (Wył. (- - )).
RECOVERY
Ten przycisk uruchamia pomiar tętna powysiłkowego.
Pas piersiowy
Wejście do połączenia znajduje się z tyłu wyświetlacza. Urządzenie jest kompatybilne jedynie z pasami, które działają Jako “niekodowane systemy” na częstotliwości 5kHz.
3
Page 17
Instrukcja treningowa i instrukcja obsługi
Skrócona instrukcja obsługi
Obszar wskazań/ wyświetlacz
Obszar wskazań informuje o różnych funkcjach
Zużycie energii
w kcal lub kJoule
wartość 0 - 9999
Czas treningu
Łączny czas trwania treningu (w h) po włączeniu lub zresetowaniu urządzenia Wsteczne odliczanie czasu w przypadku Recovery Check
Funkcja pomiaru tętna powysiłkowego Recovery
Fitness Score > współczynnik
sprawności
wartość: 0:00 – 99:59
Dystans
Łączny dystans (sum) Po włączeniu lub zresetowaniu wyświetlacza
wartość 0.00 – 99.9
wskazanie w milach lub km
Tętno
Wskazanie tętna
Symbol serca
40 – 199 [1/min]
(miga w rytm uderzeń serca)
Liczba powtórzeń
wartość 0 – 999
4
Page 18
Częstotliwość powtórzeń
Wskazanie wartości średniej podczas przerwy w treningu
Ładowanie baterii
Gdy pokaże się symbol baterii, napięcie w bateriach jest niewystarczające, aby przeprowadzić pomiar tętna. Należy wymienić baterie. W przypadku wymiany baterii
łączny czas treningu i łączny dystans, jak również wartości
zadane zostają utracone.
Wskazanie kcal lub kJ oraz mile lub km są ustawiane za pomocą znajdujących się na tylnej stronie wyświetlacz przełączników suwakowych. Zmiany są zatwierdzane poprzez naciśnięcie przycisku RESET.
1 pociągnięcie wiosła = 5 m
5
Page 19
Instrukcja treningowa i instrukcja obsługi
Szybki start - Quickstart (zapoznanie się z
urządzeniem)
bez szczegółowych ustawień
• Należy nacisnąć przycisk
Wskazanie wyświetlacza:
• Przez krótki czas wyświetlane są wszystkie segmenty (sprawdzanie segmentów).
• Przez krótki czas wyświetlana jest łączna ilość godzin i kilometrów.
Następuje przejście do wskazania “Gotowość do treningu”( Training Readiness)
Gotowość do treningu (Training Readiness)
Wskazanie wyświetlacza:
• Wszystkie obszary wskazuję zero, oprócz tętna (jeżeli
aktywny).
Rozpoczęcie treningu następuję poprzez pociągnięcie wiosła.
Rozpoczęcie treningu
Wskazanie wyświetlacza:
• wyświetlana jest częstotliwość powtórzeń
• wartości dystansu, ilości powtórzeń, zużycia energii i
czasu treningu są naliczane rosnąco.
• Tętno (jeżeli aktywny pomiar)
Regulacja oporu:
• Poprzez obracanie w prawo można zwiększać opór,
poprzez obracanie w lewo można zmniejszać opór.
Przerwanie lub zakończenie treningu
W przypadku przerwania lub zakończenia treningu zostaną wyświetlone średnie wartości z ostatniej sesji treningowej wraz z symbolem Ø . Wskazania:
• Średnia wartość (Ø): Częstotliwości powtórzeń
• Wartości całkowite Energia, Dystans, Czas trwania treningu I ilość
pociągnięć wiosłem
• Aktualne tętno (jeżeli pomiar jest aktywny)
Tryb uśpienia (Standby)
Po 4 minutach od zakończenia treningu urządzenie
przechodzi w tryb uśpienia.
Naciśnij dowolny przycisk; w obszarze wskazań ponownie rozpoczyna się test segmentów, pojawia się
wskazanie łącznej liczby godzin i kilometrów oraz gotowości do treningu.
6
Page 20
Trening
1. Trening bez wartości zadanych
• Naciśnij
dowolny przycisk i/lub
• Pociągnij wiosło (jak w programie Quickstart)
2. Trening z wartościami zadanymi
Wyświetla się: “Training Readiness” (gotowość do treningu)
• Naciśnij “ ”: zakres wartości zadanych
Zadany czas treningu (min)
• Za pomocą “Plus +” lub “Minus –”, wprowadź
wartość czasu przez jaki chcesz trenować np.
30:00 min.
Zatwierdź klikając “ ”.
Wyświetlacz pokaże: kolejny punkt menu “DYSTANS”
Zadana wartość dystansu (mile lub km)
• Za pomocą “Plus +” lub “Minus –”, wprowadź
wartość np. 7.5 km. Zatwierdź klikając “ ”.
Wyświetlacz pokaże: kolejny punkt menu “ENERGIA”
Zadana wartość energii (kcal lub KJoule)
• Za pomocą “Plus +” lub “Minus –”, wprowadź
wartość np. 780 kcal. Zatwierdź klikając “ ”.
Uwaga:
Zadane wartości zostały zapisane.
• Rozpocznij trening pociągnięciem wiosła. Wartości zadane maleją wraz z upływem treningu, zgodnie z upływem czasu, pokonanym dystansie oraz spalonymi kaloriami.
Przerwanie lub zakończenie treningu
W przypadku gdy liczbą pociągnięć będzie mniejsza niż 10/min to urządzenie uzna to za sygnał do
przerwania treningu. Dane treningowe są wyświetlanie Przez 4 minuty. Jeżeli w tym czasie żaden przycisk nie zostanie naciśnięty oraz
nie zostanie rozpoczęty trening, to urządzenie przejdzie w tryb uśpienia.
Wznowienie treningu
Jeżeli w ciągu 4 minut trening zostanie wznowiony, ostatnie wartości będą naliczane narastająco lub malejąco.
7
Page 21
Instrukcja treningowa i instrukcja obsługi
Funkcja RECOVERY
Pomiar tętna powysiłkowego
Po zakończeniu treningu naciśnij > RECOVERY.
Wskazanie wyświetlacza:
• Recovery Check Urządzenie elektroniczne mierzy spadek tętna przez 60
s, a czas odliczany jest wstecznie. W obszarze wskazania „Energia” wyświetlane jest tętno wysiłkowe (P1).
Wskazanie wyświetlacza:
• Fitness Score Po upływie tego czasu w obszarze wskazania Fitness
Score wyświetlany jest współczynnik sprawności (przykład 3.3).
Wskazanie przestaje wyświetlać się po upływie 20 s.
Przyciśnięcie > RECOVERY przerywa funkcję pomiaru
tętna powysiłkowego lub wyświetlanie wskazania
współczynników sprawności. Jeżeli puls nie jest rejestrowany, pojawia się komunikat o błędzie „Err”.
Ogólne wskazówki
Dźwięki wydawane przez urządzenie
Włączanie
Podczas włączania urządzenia, podczas testu poszczególnych segmentów urządzenie wydaje sygnał dźwiękowy.
Parametry treningu
Po osiągnięciu zadanych wartości parametrów takich jak czas, dystans i kJ/kcal wydawany jest krótki sygnał dźwiękowy.
Przekroczenie tętna maksymalnego
W przypadku przekroczenia ustawionej wartości tętna maksymalnego o jedno uderzenie, urządzenie wydaje dwa krótkie sygnały dźwiękowe w momencie
przekroczenia.
Recovery
Obliczanie oceny sprawności (F):
ocena (F) = 6.0 – (
10 x (P1–P2)
)
2
P1
P1 = tętno treningowe P2 = tętno odnowy F1.0 = bardzo dobra F6.0 = niewystarczająca
8
Page 22
Obliczanie wartości średniej
Obliczenia wartości średniej odnoszą się do jednostek treningowych poprzedzających uruchomienie funkcji Reset lub trybu uśpienia.
Wskazówki dotyczące pomiaru tętna
Obliczanie tętna zaczyna się, kiedy symbol serca na wyświetlaczu miga w rytm uderzeń Twojego serca.
Pomiar przy pomocy pasa piersiowego
Należy zapoznać się z dodatkowymi instrukcjami.
Usterki lub nieprawidłowe wskazania
Po włożeniu baterii, po zauważeniu ewentualnych zaburzeń lub fałszywych odczytów naciśnij przycisk „ “ na dłużej
(Reset).
19
N
9
Page 23
Wioślarz KETTLER zapewnia wszystkie zalety "prawdziwego" wiosłowania bez kłopotów i kosztów związanych z "wejściem
do wody". Wioślarstwo jest sportem, który poprawia nie tylko wydajność układu sercowo-naczyniowego, ale także wytrzymałość i trwałość. Przed rozpoczęciem treningu należy zwrócić uwagę na następujące kwestie:
Istotne informacje
Przed rozpoczęciem treningu należy upewnić się u lekarza rodzinnego, czy Państwa sprawność pozwala na trening na urządzeniu ROWER 2.0. Wynik badania lekarskiego powinien być podstawą do zaplanowania programu ćwiczeń. Poniższe wskazówki zalecane są wyłącznie dla osób zdrowych.
Zalety wiosłowania
Jak wspomniano powyżej, wiosłowanie jest doskonałym sposobem na zwiększenie wydajności układu sercowo- naczyniowego. Poprawia również zdolność do przyswajania tlenu. Ponadto, wiosłowanie jest również odpowiednie do "spalania" tłuszczu poprzez wywoływanie rezerw tłuszczowych (w postaci kwasów tłuszczowych) w celu przekształcenia ich w energię.
Kolejną ważną zaletą wioślarstwa jest wzmocnienie wszystkich ważnych grup mięśniowych ciała, przy czym wzmocnienie mięśni pleców i ramion może być uważane za szczególnie korzystne z ortopedycznego punktu widzenia. Wzmocnienie mięśni pleców może pomóc w zapobieganiu takim problemom ortopedycznym, z jakimi mamy do czynienia w dzisiejszych czasach. Ćwiczenie z urządzeniem Kettler ROWER 2.0jest zatem kompleksowym sposobem na trening. Poprawia on wytrzymałość i siłę, a jednocześnie nie obciąża stawów.
Które mięśnie są wykorzystywane?
Podczas ruchu wiosłowego wykorzystywane są wszystkie grupy mięśniowe ciała. Na niektórych z nich jest większy
nacisk niż na innych. Grupy te są pokazane na ilustracji poniżej.
Jak przedstawiono na ilustracji, wiosłowanie aktywuje górną
i dolną część ciała w takim samym stopniu. W nogach, wiosłowanie ćwiczy mięśnie prostowniki (1), zginacze (2) oraz mięśnie goleni i łydek (5, 4). Ruch bioder również angażuje mięśnie siedzenia (gluteus) (3).
W obszarze tułowia wiosłowanie angażuje przede wszystkim mięsień łokciowy (6) i mięśnie proste (8), ale także mięsień trapezowy (7), mięsień naramienny (9) oraz mięśnie prostowników (10). Urządzenie Kettler ROWER 2.0 może być wykorzystywane także do innych specjalnych ćwiczeń, które koncentrują się na kolejnych grupach mięśni. Zostaną one opisane w jednym z poniższych rozdziałów.
Planowanie i kontrola treningu
Podstawą do planowania treningu powinien być aktualny stan sprawności fizycznej. Lekarz rodzinny może poddać Cię próbie wytrzymałościowej w celu określenia Twojej sprawności fizycznej. Wyniki tego testu powinny być wykorzystane do zaplanowania programu ćwiczeń. Jeżeli nie poddasz się próbie wytrzymałościowej, powinieneś za wszelką cenę unikać nadmiernych obciążeń podczas treningu. W planowaniu należy kierować się następującą zasadą: trening wytrzymałościowy może być kontrolowany w takim samym stopniu przez zakres wysiłku, jak i przez jego poziom i intensywność.
Intensywność treningu
Intensywność wysiłku podczas wiosłowania może być określona poprzez sprawdzenie pulsu. Intensywność ćwiczeń wioślarskich można zmieniać z jednej strony poprzez zmianę liczby ruchów na minutę, a z drugiej strony poprzez zmianę oporu urządzenia. Intensywność wzrasta zarówno przy zwiększeniu liczby ruchów na minutę, jak i przy zwiększeniu oporu w urządzeniu napinającym
Początkujący powinni unikać ćwiczeń z wysoką częstotliwością powtórzeń ruchów lub przy wysokim poziomie oporu. Optymalną częstotliwość uderzeń i poziom oporu należy określić na podstawie zalecanego pulsu (patrz wykres pulsu), który powinien być sprawdzany trzy razy podczas każdej sesji. Przed rozpoczęciem należy sprawdzić tętno spoczynkowe, po 10 minutach sesji należy sprawdzić tętno wysiłkowe (które powinno znajdować się w zakresie zalecanego poziomu), a po zakończeniu ćwiczeń należy sprawdzić tętno regeneracyjne.
Regularne ćwiczenia szybko doprowadzą do zmniejszenia zarówno tętna spoczynkowego, jak i wysiłkowego. Można to uznać za oznakę pozytywnych efektów treningu wytrzymałościowego. Serce bije wolniej i ma więcej czasu na pobór krwi i jej cyrkulację przez mięśnie serca.
10
INSTRUKCJA TRENINGOWA
Page 24
Puls
Diagram pulsu
Fitness i Spalanie tłuszc zu
220
200
Max. puls
(220 minus wiek)
180
160
Puls Fitness
140
(75% max. pulsu)
120
100
Puls spalania tłuszczu
80
(65% of max . pulsu)
20 25 30 35 40 45 50 55 60 65 70 75 80 90 Age
Zakres ćwiczeń
Przez zakres ćwiczeń rozumiemy długość sesji treningowych i ich częstotliwość w tygodniu. Eksperci uważają, że następujące zakresy ćwiczeń są szczególnie skuteczne:
Częstotliwość treningu
Czas trwania treningu
codziennie
10
minut
2–3 razy w tygodniu
20–30
minut
1–2 razy w tygodniu
30–60
minut
Sesje treningowe trwające 20-30 minut/30-60 minut nie są odpowiednie dla początkujących. Początkujący powinien zwiększać zakres ćwiczeń stopniowo, przy czym pierwsze bloki powinny być stosunkowo krótkie. Ćwiczenia blokowe mogą być traktowane jako dobra odmiana na początku. Typowy program dla początkujących na pierwsze 4 tygodnie może wyglądać następująco:
Częstotliwość treningu
Długość bloku treningowego
1szy/2gi tydzień
3 sesje w tygodniu
3 minuty wiosłowania
1 minuta przerwy
3 minuty wiosłowania
1 minuta przerwy
3 minuty wiosłowania
3ci/4ty tydzień
4 sesje w tygodniu
5 minut wiosłowania
1 minuta przerwy
5 minut wiosłowania
Po tych 4 tygodniach ćwiczeń dla początkujących, bloki mogą zostać wydłużone do 10 minut ciągłego wiosłowania bez przerwy. Jeżeli preferowane są 3-cotygodniowe sesje po 20- 30 minut (na późniejszych etapach), należy zaplanować wolny dzień pomiędzy każdymi dwoma dniami z ćwiczeniami.
Dodatkowe ćwiczenia gimnastyczne
Ćwiczenia gimnastyczne będą idealnym uzupełnieniem
wiosłowania. Przed rozpoczęciem wiosłowania zawsze
wykonuj ćwiczenia rozgrzewające. Uaktywnij krążenie poprzez
kilka minut spokojnego wiosłowania (10-15 pociągnięć na
minutę). Następnie wykonaj ćwiczenia rozciągające przed
rozpoczęciem prawdziwego treningu wioślarskiego.
Spokojne wiosłowanie powinno być również wykonywane na
koniec każdej sesji treningowej, z dalszymi ćwiczeniami
rozciągającymi podczas okresu schładzania.
11
Page 25
Producent:
KETTLER Sport and Fitness Europe by
TRISPORT AG
BOESCH 67
CH-6331 HUENENBERG
SWITZERLAND
www.kettlersport.com
Dystrybutor:
SPORTPOLAND.COM SP. Z O.O.
GDYŃSKA 45
80-209 TUCHOM
POLSKA
www.sportpoland.com
Infolinia: 695 645 645
Loading...
