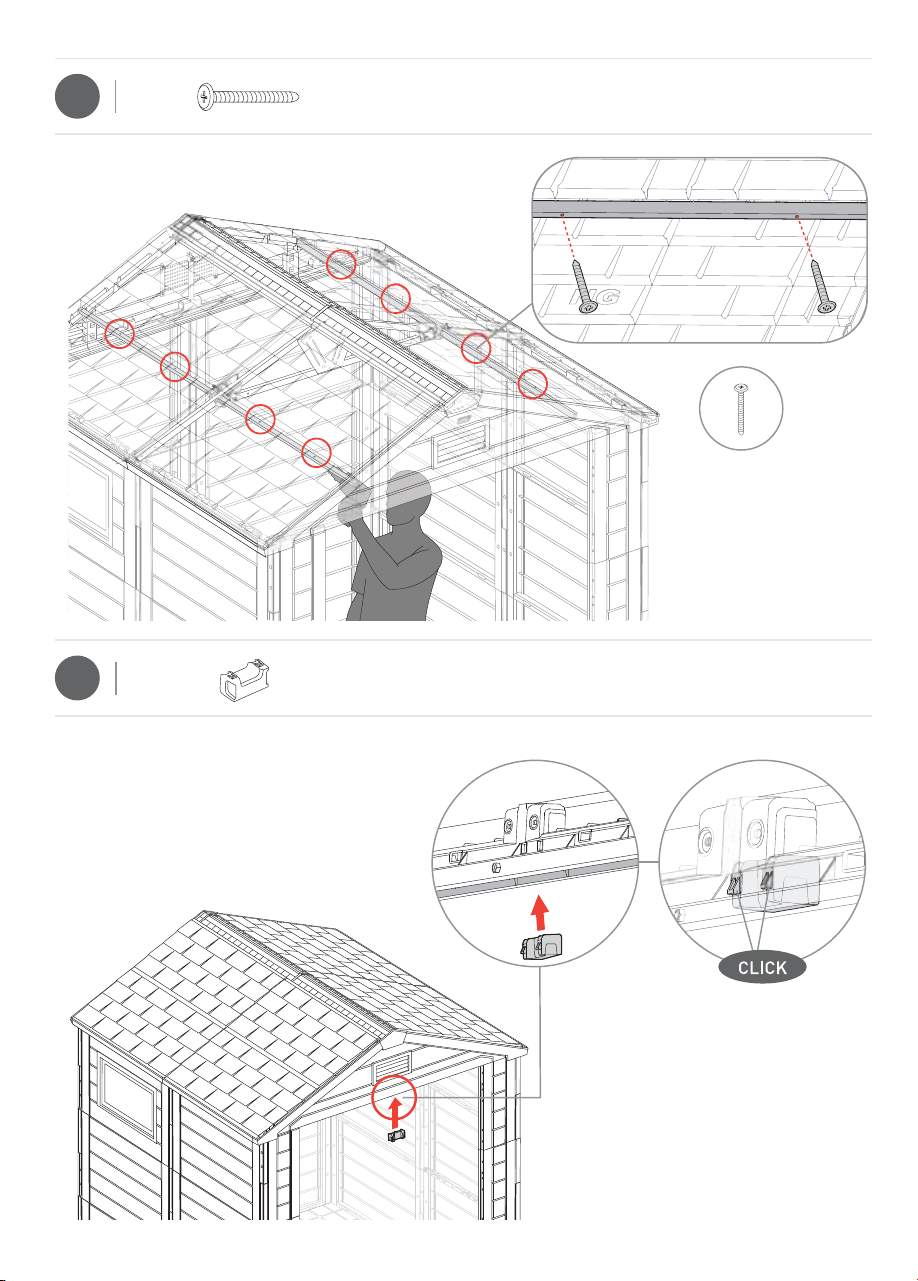

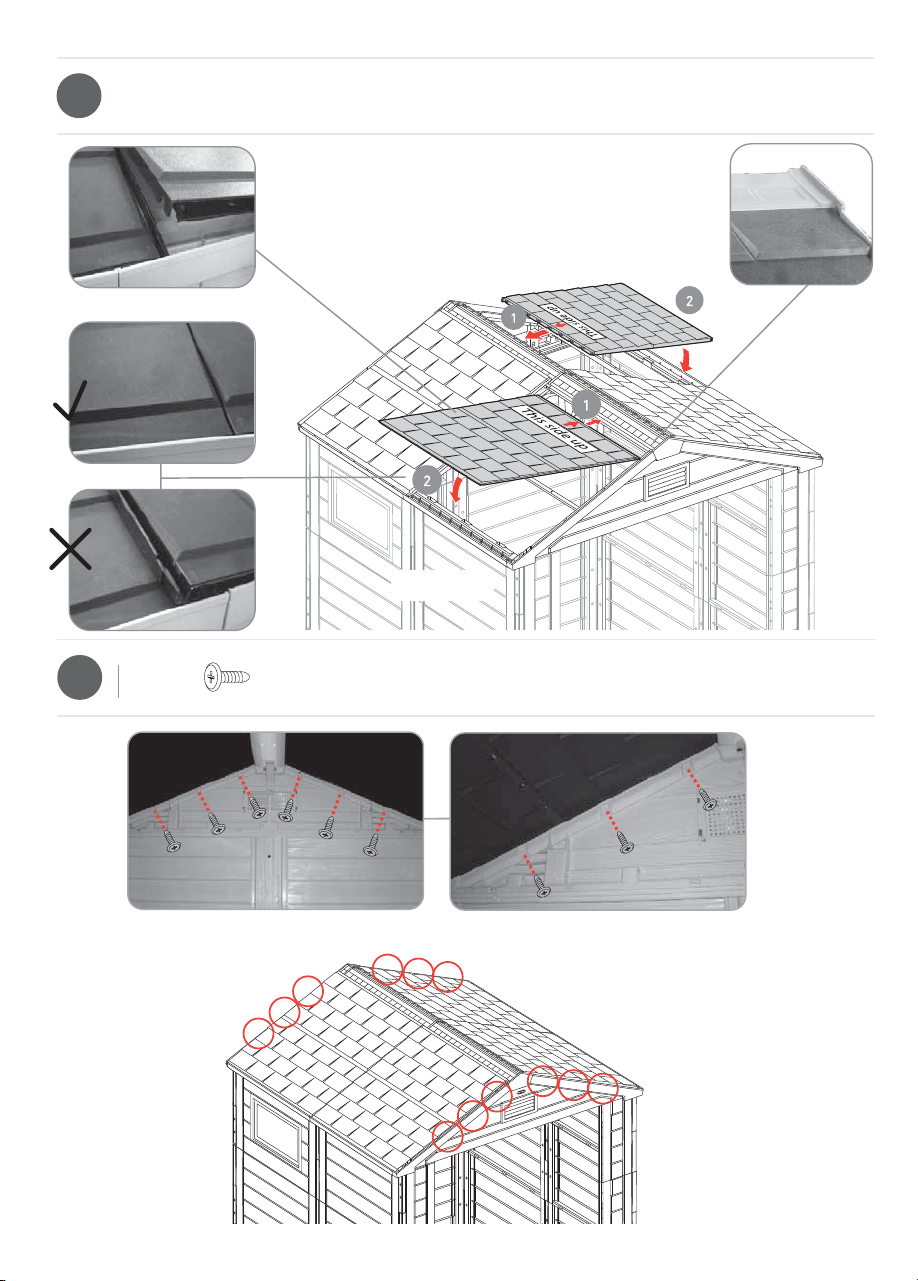

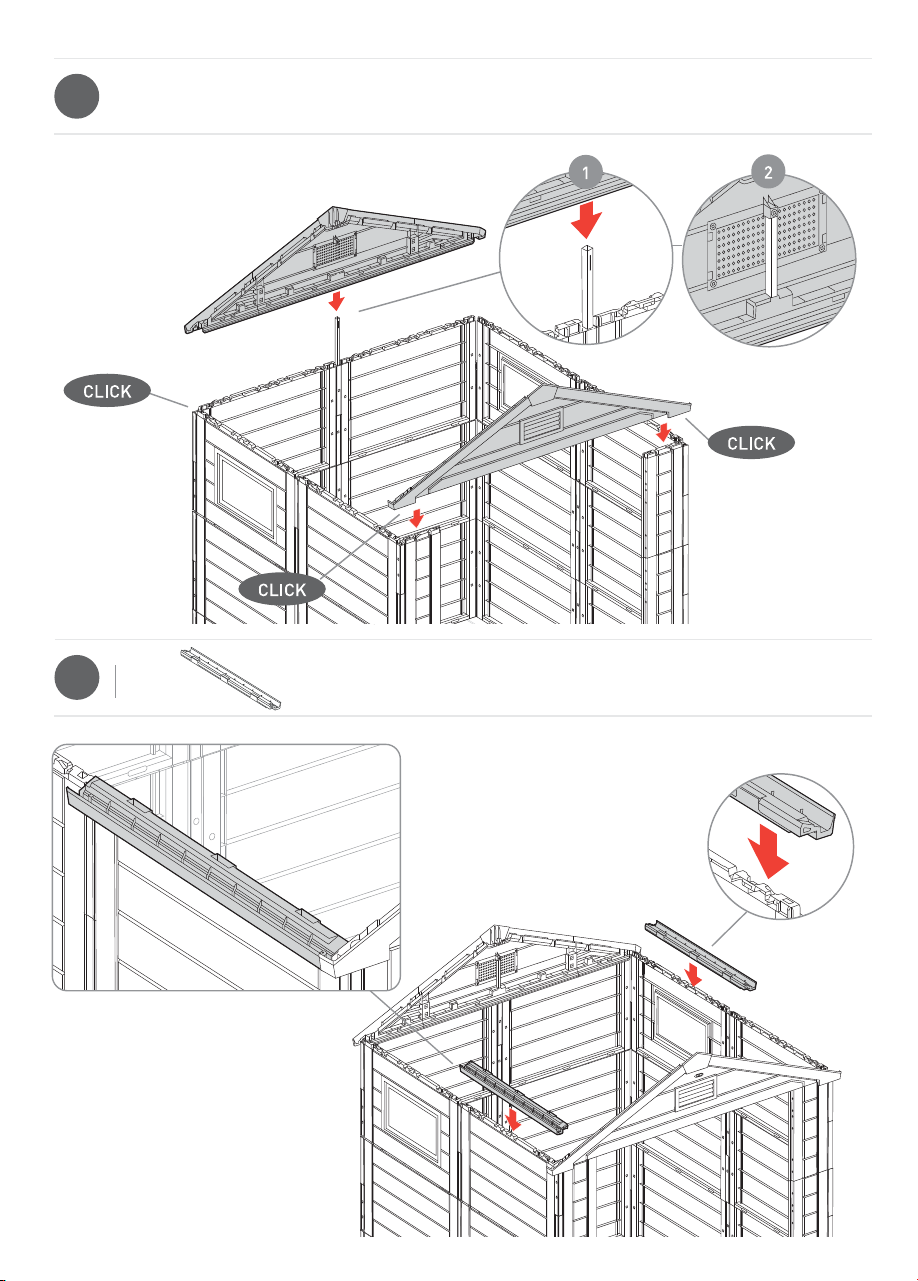

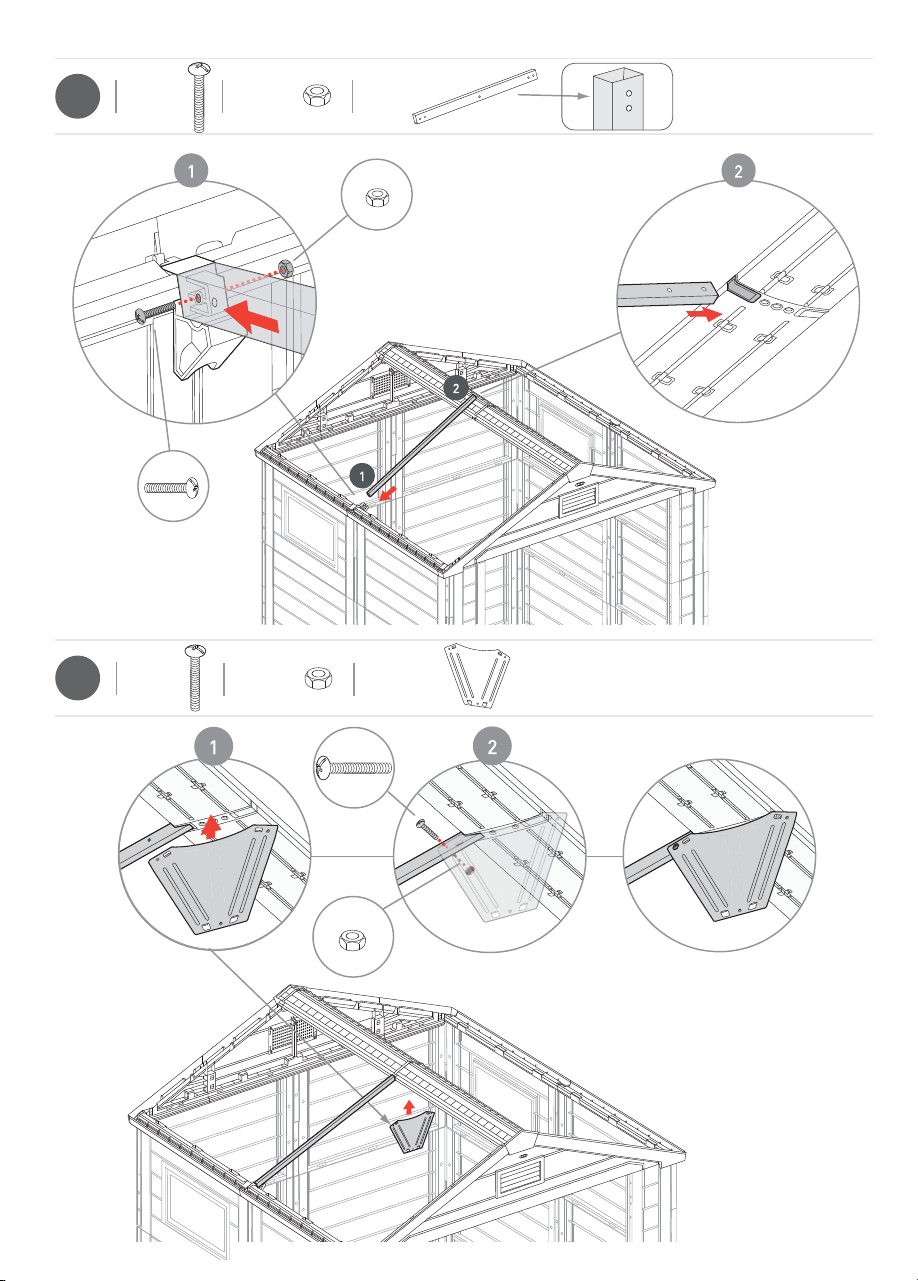

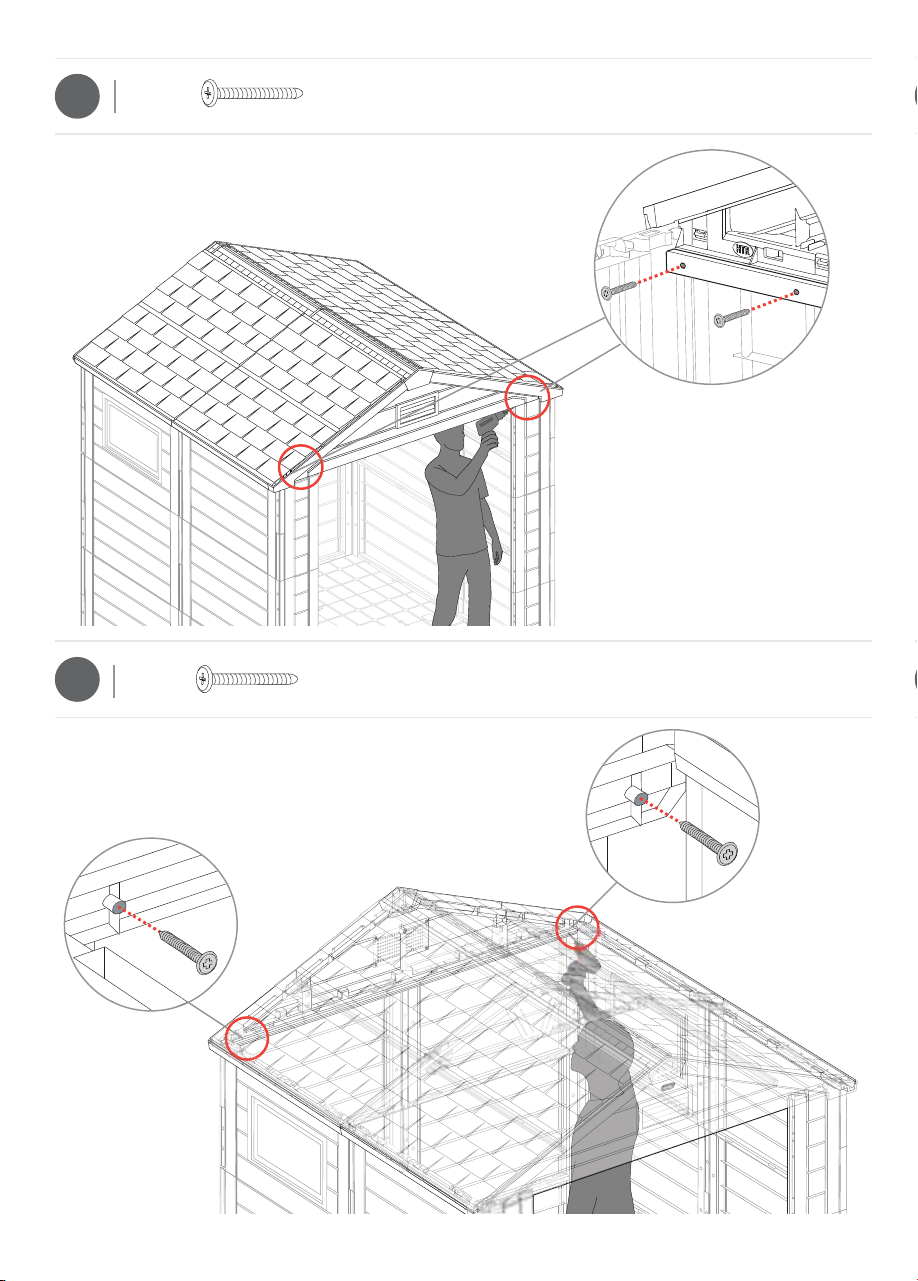

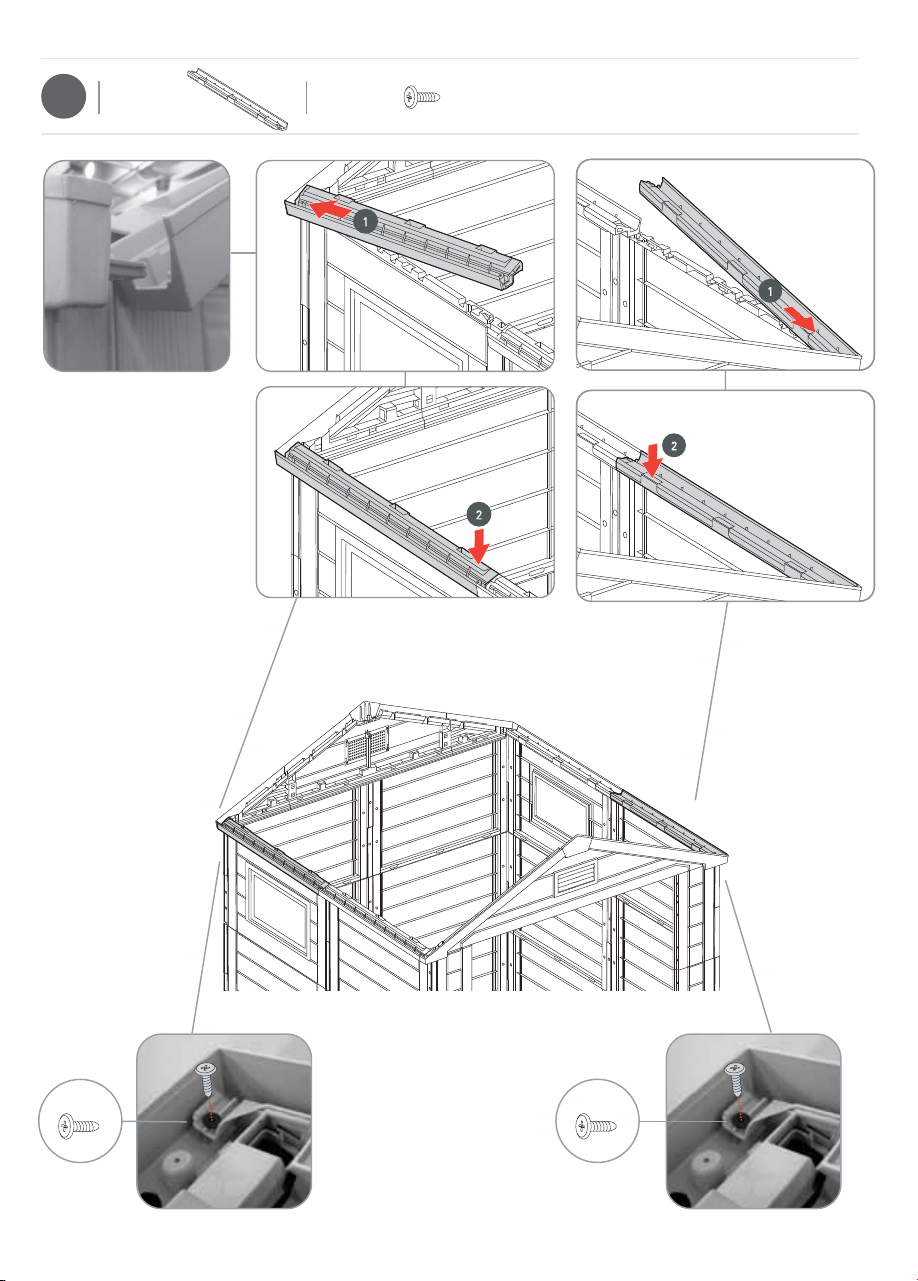

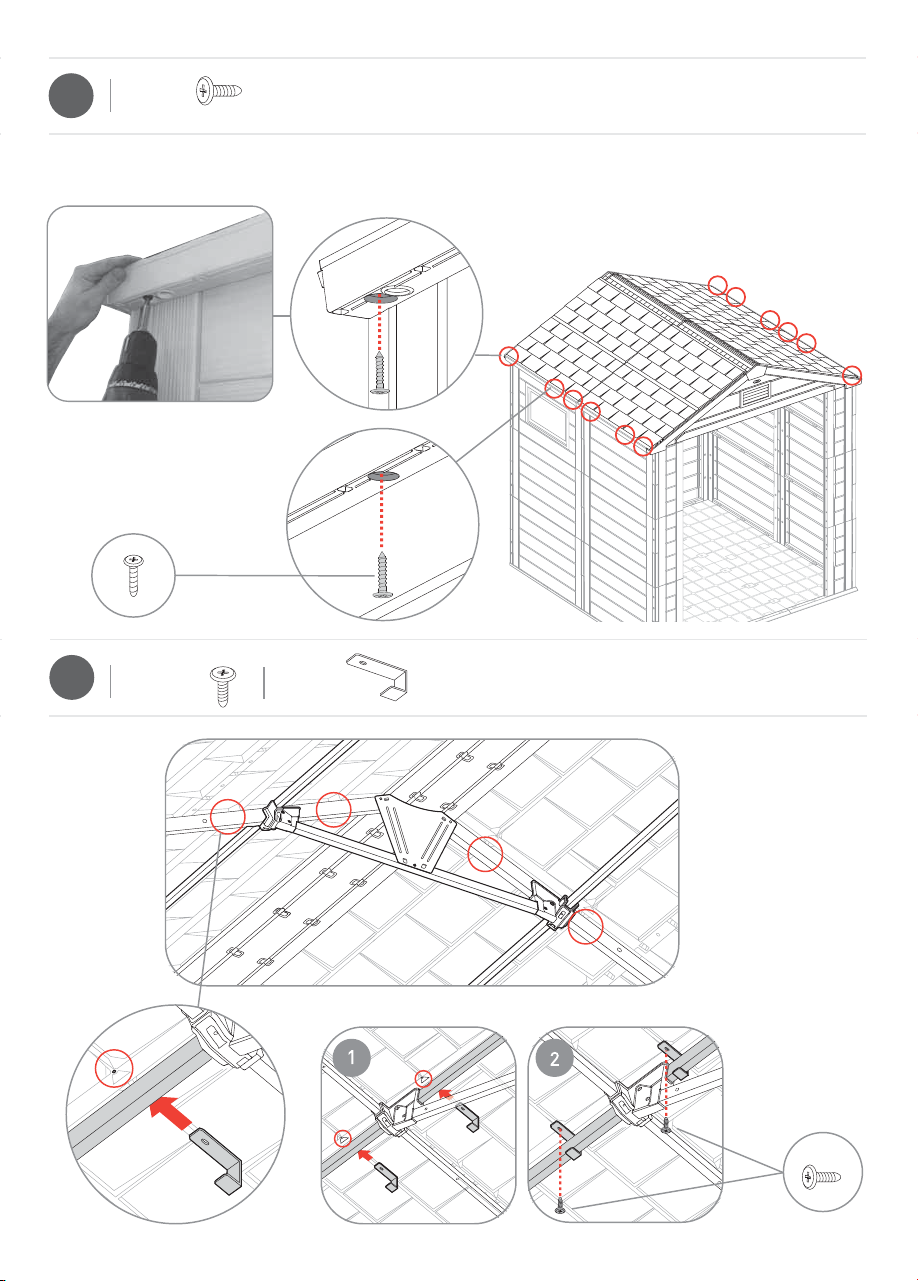

Keter Horizon 7X7 NG User Manual [en, de, es]

ASSEMBLES QUICKLY, BUT LASTS FOR YE ARS… | S’ASSEMBLE RAP IDEMENT, MAIS DU RE DES ANNÉE S… | SE ARMA R ÁPIDAMEN TE PERO DURA AÑOS... | SCHNELL MONTIERT, ABER JAHRELANG HALTBAR… |

HORIZON 7x7 NG

ASSEMBLEERT SNEL, MA AR GAAT JAREN LANG MEE… | L’ASSEMBLAGGIO È RAP IDO, MA DURA A NNI… | A MONTAGEM É R ÁPIDA, M AS DURA AN OS…

WWW.KETER.COM

HORIZON 7x7 NG

Thank you for your purchase of the Keter shed,

WARR ANTY ACTIVATION

In order to activate your warranty, please enter www.keter.com, under storage buildings category and ﬁll in the sheds warranty activation form.

IF THERE ARE MISSING OR BROKEN PARTS, PLEASE DO NOT RETURN THE PRODUCT TO THE STORE. Please log onto our website, or contact Customer Service at:

S’IL Y A DES PIÈCES MANQUANTES OU CASSÉES, NE RETOURNEZ PAS LE PRODUIT AU MAGASINV. euillez visiter notre site Internet, ou contacter notre Service Clientèle:

SI HUBIERA ALGUNA PARTE FALTANTE O DAÑADA, NO DEVUELVA EL PRODUCTO A LA TIENDA. Inicie sesión en nuestro sitio en Internet o contáctese con nuestro servicio de atención al cliente:

BITTE BRINGEN SIE IHR PRODUKT NICHT GLEICH ZUM LADEN ZURÜCK, FALLS TEILE FEHLEN ODER DEFEKT SIND. Bitte loggen Sie in unsere Website ein oder wenden Sie sich an unseren Kundenservice:

IN GEVAL VAN ONTBREKENDE OF GEBROKEN ONDERDELEN NIET HET PRODUCT NAAR DE WINKEL RETOURNEREN. Ga naar onze website of neem contact op met de Klantenservice:

IN CASO DI PARTI MANCANTI O DANNEGGIATE, EVITARE DI RESTITUIRE IL PRODOTTO AL NEGOZIO. Accedere al nostro sito o contattare il Servizio Clienti:

SE HOUVER PEÇAS EM FALTA OU PARTIDAS, NÃO DEVOLVA O PRODUTO À LOJA. Entre na nossa página de Internet ou contacte o Serviço de Clientes:

2 easy steps to use a QR-code:

1. Download a FREE QR-Code reader from your smartphone application site.

2. Scan the QR-Code.

SKU: 17197104

A-1269-1 555798

WWW.KETER.COM

US: # 1-888-374-4262 Can ada: # 1- 800-6 61-6721 UK: # 0121-5060008 Other European Countries: # 31-1612-28301

CUSTOMER SERVICE | SERVICE CLIENTÈLE | KUNDENSERVICE | SERVICIO AL CLIENTE | KLANTENSER-

L G

VICE | SERVIZIO CLIENTI | ASSISTÊNCIA AO CLIENTE

IMPORTANT: IMPORTANT: Pour toute assistance lors du montage ou pour obtenir des pièces manquantes, veuillez visiter notre site Internet: www.keter.c o m

ou contacter notre Service Clientèle. IMPORTANTE: Para asistencia con el armado o para solicitar partes que puedan faltar,por favor, entre a nuestro sitio en Internet: www.keter.com, o contáctese con nuestro servicio al cliente. WICHTIG: Sollten Sie bei der Montage Hilfe benötigen oder fehlende Teile anfordern müssen,besuchen Sie bitte unsere Internet-Seite www.keter.com oder wenden Sie sich an unseren Kundenservice. BELANGRIJK: Voor hulp bij het monteren of het aanvragen van missende onderdelen, kunt u op onze website inloggen: www.keter.com of contactopnemen met de klantenservice. IMPORTANTE: Per ricevere assistenza sul montaggio o per richiedere parti mancanti, accedere al nostro sito web all›indirizzo www.keter.com oppure contattare il Servizio clienti.

IMPORTANTE: Para obter assistência ou pedir peças que estejam em falta, aceda ao nosso site www.keter.com ou contacte a assistência a clientes.

US:

Call Toll Free Number

Fax:

Carmel, Indiana 46032, U.S.A

Canada:

Appel gratuit: Call Toll Free Number:

For assistance with assembly or to request missing parts, please log onto our web site at www.www.keter.com or contact Customer Service.

317-575-4502 11495 North Pennsylvania Suite 110,

: 1-(888)-374-4262

1-(800)-661-6721

United Kingdom:

Unit 4, Woodgate Business Park, Clapgate Lane, Birmingham, B32 - 3DB, United Kingdom. Tel: 0121-5060008, Fax: 0121-4220808

Keter (UK) Ltd.

Other European Countries:

Keter Europe Gardening Ericssonstraat 17, Postbus 224, 5120 AE Rijen, the Netherlands. Tel: 31-1612-28301, Fax: 31-1612-28322

The following tools are required for shed assembly | Pour construire votre remise, vous aurez besoin des outils suivants | Las siguientes herramientas son necesarias para armar el cobertizo | Für die Montage des Gartenschuppens benötigen Sie folgende Werkzeuge | De volgende gereedschappen worden vereist voor het monteren van het schuurtje | Il montaggio richiede i seguenti utensili | São necessárias as seguintes ferramentas para a montagem do abrigo de jardim

Please select your construction site carefully | The ground surface must be level | it is highly recommended that you construct a wooden or concrete | base to use as a foundation.

Veuillez sélectionner le site de votre construction avec précaution. La surface du sol doit être plane | il est fortement recommandé de construireune base en bois ou solide aﬁn de l›utiliser comme fondation.

Seleccione con cuidado el lugar donde colocará su cobertizo | la superﬁcie del suelo debe ser pareja | le recomendamos especialmenteque construya una base de madera o cemento para usar como cimiento.

Bitte wählen sie ihren montagestandort sorgfältig aus | die bodenﬂäche muss eben sein. Es wird empfohlen, dass sie eine holz-oder betonunterlageals fundament anlegen.

Selecteer met zorg uw bouwplaats | het oppervlak van de grond moet vlak zijn | het wordt ten zeerste aangeraden dat u een houten ofbetonnen basis maakt om als fundament te gebruiken.

Scegliere con cura la posizione ove montare la casetta | la superﬁcie del terreno deve essere ben livellata | si raccomanda vivamente dicostruire un basamento in legno o in calcestruzzo, da utilizzare come fondamenta.

Por favor, escolha o local de construção cuidadosamente | a superfície do solo deve ser nivelada | recomenda-se vivamente que construauma base de madeira ou de cimento para usar como fundações.

Clear area of stones | Remove all plants, roots and other obstacles | Rake the ground | Make ground level using a long, ﬂat object (e.g. wood beam)

Retirez toutes les pierres | Arrachez toutes les plantes, racines et autres obstacles | Ratissez le sol | Aplanissez le sol à l’aide d’unobjet long et plat (une planche en bois par exemple)

Saque las piedras del área | Retire todas las plantas, raíces y otros obstáculos | Rastrille la tierra | Nivele el suelo usando un objeto largo y plano (por ejemplo, una viga de madera).

Beseitigen Sie Steine | Entfernen Sie alle Pﬂanzen, Wurzeln und andere Hindernisse | Pﬂügen Sie den Boden durch | Ebenen Sie den Boden mit Hilfe eines langen, ﬂachen Objektes (wie z.B. eines Holzbalken) aus.

Verwijder stenen | Verwijder alle planten, wortels en andere obstakels | Hark de grond | Maak de grond met een lang, vlak onderwerp (bijv. een houten balk) waterpas

Eliminare le pietre | Rimuovere piante, radici e altri ostacoli | Livellare il terreno | Mettere a livello il terreno utilizzando un oggetto lungo e piatto (ad es. un asse di legno)

Retire as pedras do local | Retire todas as plantas, raízes e outros obstáculos | Alise o local | Nivele o solo utilizando um objecto comprido e plano (por exemplo, uma trave de madeira)

S a

A r d

S o l

A o t

A c j

R t s p

V à m t

R n a c

E s M A T

V g r d o

R c

c f

In order to properly assemble some parts of the shed, it should be kept 27 inches / 70 cm from any fence or wall until fully assembled | Pour

monter correctement les parties de l’abri, vous devez garder 27 pouces / 70 cm de distances d›un obstacle ou d’un mur jusqu’à son assemblage complet | Para armar correctamente algunas de las partes del cobertizo, debe mantenerse a 27 pulgadas / 70 cm de distancia de cualquier cerca o pared, hasta que esté completamente armado | Um verschiedene Montageteile des Schuppens richtig zu montieren, sollte während der Montage ein Mindestabstand von 27” / 70 cm von jeglichem Zaun oder Wand eingehalten werden | Om de onderdelen van de berging goed

te kunnen monteren, moet de berging tenminste 27 inch / 70 cm van muren of hekken af geplaatst worden totdat hij volledig gemonteerd is. | Per garantire il corretto assemblaggio di alcune parti, il capanno andrebbe tenuto a una distanza di circa 27” / 70 cm da eventuali recinzioni o muri ﬁno al termine dell’assemblaggio | De modo a montar correctamente algumas partes do abrigo, deve permanecer a 27 polegadas / 70 cm de qualquer vedação ou parede até que esteja totalmente montada

External base measurements are: Les mesures externes de la base sont: Las medidas externas de la base son: Äußere Abmessungen der

Grundﬂäche betragen: Buitenste afmetingen van de basis zijn: Dimensioni esterne della base: As medidas base externas são:

95”

241 cm

Option

Opción

Option

optie

opzione

opção

Option

Opción

Option

optie

opzione

opção

27”

70 cm

83”

210 cm

83”

210 cm

1 2

Some parts have steel edges | Please be careful when handling components | Always wear work gloves, eye protection and long sleeveswhen assembling or performing any maintenance on your shed | Do not attempt assembly on days with strong winds or low temperatures.

Certaines pièces ont des bords en acier | Soyez prudent en les manipulant | Portez toujours des gants de travail, des lunettes de protection et des vêtements à manches longues lors de l’assemblage ou de l’accomplissement d›activités de maintenance sur votre abri | N’essayez pas de réaliser le montage les jours de grand vent ou de grand froid | Veuillez vériﬁer régulièrement que les vis sont bien serrées.

Algunas partes tienen bordes de acero | Tenga cuidado al manejar estos componentes | Use siempre guantes de trabajo, anteojos protectores y mangas largas para armar el cobertizo o realizar cualquier tarea de mantenimiento en el mismo | No intente armar el cobertizo en días de viento fuerte o de baja temperatura.

Manche Teile haben Stahlkanten, bitte seien Sie vorsichtig beim Umgang mit diesen | Tragen Sie bei der Montage des Gartenschuppens oder Wartungsarbeiten stets Arbeitshandschuhe, eine Schutzbrille und Kleidungsstücke mit langen Ärmeln | Versuchen Sie nicht, den Gartenschuppenbei starkem Wind oder niedrigen Temperaturen zu montieren.

Sommige onderdelen hebben stalen randen | Wees voorzichtig met het omgaan met deze onderdelen | Draag altijd werkhandschoenen, oogbescherming en lange mouwen als u uw schuurtje monteert of onderhoud | Probeer niet te monteren op dagen met sterke wind of lagetemperaturen.

Alcune parti presentano bordi in acciaio | Fare attenzione nel maneggiare i componenti | Indossare sempre guanti da lavoro, protezioni per gli occhi e maniche lunghe durante il montaggio o durante la manutenzione | Evitare di effettuare il montaggio in presenza di forte vento o bassetemperature.

Algumas peças têm extremidades de aço | Tenha cuidado ao manusear este componentes | Utilize sempre luvas e óculos de protecção,assim como vestuário comprido ao montar ou efectuar qualquer procedimento de manutenção no seu abrigo de jardim | Não monte o abrigo de jardim em dias de vento forte ou de baixas temperaturas.

Remove all of the pieces from the two packages and spread them out on the ground | It is recommended to use a clean work surface to spread the parts out and for pre-assembly steps | Review all instructions before you begin, continue to refer to instructions duringassembly | Be sure to follow all steps thoroughly | Parts are color coded in instructions to indicate which parts shall be used during a given stage | Please prepare these components in advance at the beginning of each stage.

Videz les deux paquets et étalez toutes les pièces sur le sol | Il est recommandé d›utiliser une surface de travail propre pour répartir lespièces à l’extérieur et pour les étapes de ré-montage | Lisez bien toutes les instructions avant de commencer et continuez à vous y référer pendant le montage | Assurez-vous de suivre scrupuleusement toutes les étapes | Les pièces sont présentées suivant un code de couleurs dans les instructions pour indiquer clairement celles à utiliser à chaque étape | Veuillez les préparer à l›avance au fur et à mesure des étapes.

Retire todas las piezas de los dos paquetes y distribúyalas sobre el suelo | Se recomienda usar una superﬁcie de trabajo limpia para diseminar las partes y para realizar los pasos de prearmado | Lea todas las instrucciones antes de empezar, y siga remitiéndose a ellas durante el armado | Asegúrese de seguir todos los pasos con atención | Observe que las partes están codiﬁcadas con colores diferentes en las instrucciones para indicar qué parte se debe usar en cada etapa | Se recomienda preparar las partes antes de empezar cada etapa.

Entnehmen Sie alle Teile aus beiden Verpackungen und legen Sie diese auf dem Boden aus | Es wird empfohlen, die Einzelteile auf einer sauberen, glatten Unterﬂäche auszubreiten und Vorbereitungen für den Zusammenbau zu treffen | Lesen Sie die Anleitung vor Beginn der Montage gründlich durch und richten Sie sich dann nach dieser | Vergewissern Sie sich, dass Sie allen Montageschritten genau folgen | Inder Anleitung sind die Teile farblich gekennzeichnet, um so anzuzeigen, welches Teil in welcher Aufbauphase benötigt wird | Bitte sortieren Sie die Teile zu Beginn jeder dieser Phasen.

Verwijder alle onderdelen uit de twee verpakkingen en spreidt ze uit over de grond | U wordt aanbevolen een schoon werkoppervlak te gebruiken om de onderdelen op uit te spreiden en voor de voorbereiding op de montage | Bekijk alle instructies voordat u begint en raadpleeg tijdens de montage de instructies | Zorg dat u alle stappen uitvoerig opvolgt | In de instructies zijn de onderdelen met kleurengecodeerd om aan te geven welke onderdelen u tijdens een gegeven fase dient te gebruiken. Voordat u met elke fase begint, dient u de onderdelen klaar te leggen.

Rimuovere tutti i pezzi dai due imballaggi e metterli da una parte | Si raccomanda l’uso di un piano da lavoro sgombro per la sistemazione dei componenti e lo svolgimento delle fasi di preassemblaggio | Rileggere tutte le istruzioni prima di iniziare e continuare a fare riferimento alle istruzioni anche durante il montaggio | Accertarsi di seguire attentamente tutte le procedure | Nelle istruzioni le parti sono contraddistinte da codici colorati che servono a indicare quelle da utilizzare nel corso di una particolare procedura | Preparare questicomponenti all›inizio di ogni fase.

Retire todas as peças das embalagens e coloque-as no chão | Recomenda-se o uso de uma superfície de trabalho limpa para distribuir as peças e para os passos de pré-montagem | Leia todas as instruções antes de iniciar e consulte-as durante a montagem. Siga atentamente os seguintes passos | As peças estão marcadas com cores nas instruções para indicar quais deverão ser montadas numa determinada fase de montagem | Prepare antecipadamente estes componentes no início de cada fase.

For easy identiﬁcation of the parts, code letters are imprinted on them | Pour une identiﬁcation plus aisée, des lettres sont imprimées au

dos de chaque pièce | Für einfaches Identiﬁzieren der Teile haben wir die Kennbuchstaben auf diesen eingeprägt | Para una fácil identiﬁcación de las piezas, éstas llevan letras de código impresas | Voor het makkelijk identiﬁceren van de onderdelen zijn er codeletters op afgedrukt | Per un'identiﬁcazione più semplice, le lettere del codice sono state stampate su ciascuna parte | Para uma fácil identiﬁcação das peças, foram

impressas letras nas mesmas.

HTM(NG)(X2)

HTL(NG)(X2) HTR(NG)(X2)

HLT(NG)(X1)

YSP(X1)

HB(NG)(X2) HTB(NG)(X4)HTA(NG)(X4)HD(NG)(X4) HCL(X4)

HC(X1) HGP(X2)

LEFT

HPS(X1)

HDH(X6)

RIGHT

HDNG(X2)

HDL(NG)(X1)

HBT(X1)

HDR(X1)

YD(X4)

HH(X1)

HDD(NG)(X2)

SC15(X75 )

SC32(X5)

YHV(X2)

SC1(X69)

SCN8(X9)

HDP(X5)

S45B(X14)

SCN32(X5)

HML(X2)

HL(NG)(X1)

SC8(X9)

HF(NG)(X12) HT(NG)(X3)

HFC(X18) HZ

(NG)(X1)

HCNG(X1) HANG(X6)HBNG(X1)

HS(NG)(X16) HLP(NG)(X3) HRP(NG)(X3)HSW(NG)(X2) HMW(X1)

HFNG(X1)

HKNG(X4) HGNG(X5)

HENG(X1)HMTV(X1)HMR(X3)

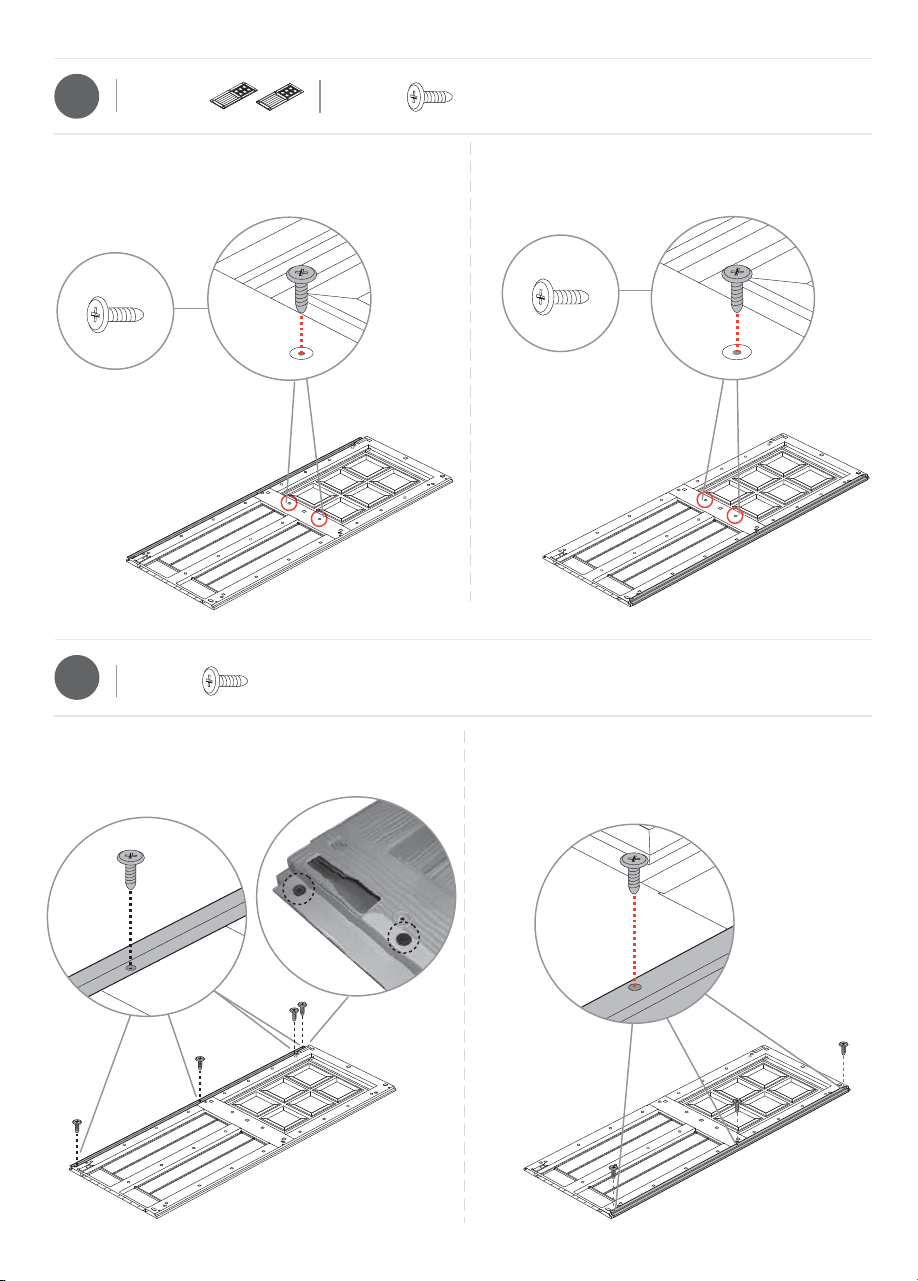

HF(NG)(X12) SC15(X12)

CLICK

sC15

HF (NG)

Front

Avant

Delante

Vorderseite

Voorkant

Anteriore

Frente

HFC(X12)

HFC

HFC(X6)

HFC

Front

Avant

Delante

Vorderseite

Voorkant

Anteriore

Frente

HT(NG)(X3)

HT(NG)

Front

Avant

Delante

Vorderseite

Voorkant

Anteriore

Frente

HBNG(X1)

SC1(X2)

HANG(X1)

SC1(X5)

HANG(X5)

SC1(X25)

HCNG(X1)

HLP(NG)(X1)

SC1(X3)

(NG)(X1)

HGNG(X1)

HS(NG)(X2)

HGNG(X1)

HS(NG)(X1)
