Manuel d'utilisation
Microscope stéréo
KERN OSF-4G
OSF 438, OSF 439
Version 1.0
01/2015
OSF-4G-BA-f-1510
F
KERN OSF-4G
Version 1.0 01/2015
Manuel d'utilisation
Microscope stéréo
Sommaire
1 Avant toute utilisation ................................................................. 3
1.1 Remarques d'ordre général ..................................................................................................... 3
1.2 Remarques relatives à l'électricité.......................................................................................... 3
1.3 Stockage .................................................................................................................................... 4
1.4 Maintenance et entretien ......................................................................................................... 5
2 Nomenclature ............................................................................... 6
3 Données de base ......................................................................... 7
4 Assemblage .................................................................................. 8
5 Utilisation et fonctionnement .................................................... 10
5.1 Premiers pas ........................................................................................................................... 10
5.2 Réglage de la distance interoculaire .................................................................................... 10
5.3 Réglage du grandissement ................................................................................................... 10
5.4 Compensation dioptrique et mise au point ......................................................................... 11
5.5 Réglage du support ................................................................................................................ 11
5.6 Utilisation des œilletons/oculaires high eye point ............................................................. 12
5.7 Commande de l'éclairage ...................................................................................................... 13
5.8 Utilisation d'unités d'éclairage externes .............................................................................. 13
5.9 Remplacement des ampoules ............................................................................................... 14
6 Données optiques ................................................................ ...... 14
7 Équipement ................................................................................ 14
8 Recherche d'erreur .................................................................... 15
9 Service ........................................................................................ 16
10 Fin de vie .................................................................................... 16
11 Autres informations ................................................................... 16
OSF-4G-BA-f-1510 2
1 Avant toute utilisation
1.1 Remarques d'ordre général
Ouvrez l'emballage avec précaution pour éviter de faire tomber et de casser les
accessoires qu'il contient.
D'une manière générale, manipulez toujours un microscope avec beaucoup de
précautions, car il s'agit d'un instrument de précision. Il est donc particulièrement
important d'éviter les mouvements abrupts lors de l'utilisation ou du transport, surtout
pour ne pas endommager les composants optiques.
Évitez également de salir ou de laisser des traces de doigts à la surface des lentilles
car cela diminue généralement la clarté d'image.
Afin de préserver la performance du microscope, ne le démontez jamais. Laissez
donc les pièces telles que les lentilles d'objectif et les autres éléments optiques
comme vous les avez trouvées avant la mise en service. N'intervenez pas non plus
sur la partie électrique en bas de l'appareil, car vous courriez alors le risque
supplémentaire de déclencher une décharge électrique.
1.2 Remarques relatives à l'électricité
Avant de raccorder l'appareil au réseau électrique, veillez toujours à utiliser la bonne
tension d'entrée. Les câbles réseau fournis disposent d'un bloc d'alimentation
externe sur lequel les valeurs requises sont indiquées. Si ces consignes sont
ignorées, l'appareil peut prendre feu ou être endommagé.
De plus, vérifiez que l'éclairage est éteint avant de brancher le câble réseau afin
d'éviter tout choc électrique.
Si vous utilisez une rallonge, le câble réseau utilisé doit être relié à la terre.
Avant toute intervention sur des composants électriques, par exemple le
remplacement d'ampoules, assurez-vous que l'appareil est hors tension.
3 OSF-4G-BA-f-1510
1.3 Stockage
Évitez d'exposer l'appareil à la lumière directe du soleil, à des températures trop
élevées ou trop basses, à des secousses, à la poussière et à une humidité élevée.
La plage de températures appropriée est de 0-40 °C et l'humidité relative ne doit pas
dépasser 85 %.
L'appareil doit toujours être posé sur une surface stable, lisse et horizontale.
Sur les appareils à colonne, la potence ne doit pas être inclinée trop loin vers
l'arrière, car cela pourrait faire tomber l'appareil.
Quand le microscope n'est pas utilisé, fermez le cache de l'objectif et recouvrez-le
avec la housse fournie.
Si vous stockez les oculaires séparément, fermez impérativement les tubes avec les
caches. Si des saletés ou de la poussière pénètrent à l'intérieur des éléments
optiques d'un microscope, ils provoquent souvent des dysfonctionnements ou des
dommages irréversibles.
Conservez de préférence les accessoires comprenant des éléments optiques, tels
que les oculaires et les objectifs, dans un boîtier sec avec un agent déshydratant.
OSF-4G-BA-f-1510 4
1.4 Maintenance et entretien
Gardez l'appareil propre et dépoussiérez-le régulièrement.
Avant d'essuyer l'appareil s'il a été mouillé, assurez-vous que le courant est coupé.
Si les composants en verre sont sales, essuyez-les de préférence avec un chiffon
non pelucheux.
Pour nettoyer les taches d'huile ou les traces de doigts à la surface des lentilles,
imprégnez le chiffon non pelucheux d'un mélange à 70/30 d'éther et d'alcool.
Manipulez toujours l'éther et l'alcool avec précaution car ces substances sont
légèrement inflammables. Gardez-les toujours à distance des flammes nues et des
appareils électriques qui sont branchés et débranchés et ne les utilisez que dans des
pièces bien ventilées.
Cependant, n'utilisez pas de solutions organiques de ce type pour nettoyer d'autres
composants de l'appareil. Elles pourraient endommager la peinture. Un produit
nettoyant neutre suffit pour les autres composants.
Vous pouvez aussi utiliser les outils suivants pour nettoyer les composants optiques :
Nettoyant spécial pour lentilles optiques
Chiffon nettoyant spécial optique
Poire
Pinceau
S'il est bien utilisé et régulièrement contrôlé, le microscope fonctionne correctement
pendant de nombreuses années.
Si une réparation s'avère toutefois nécessaire, contactez votre revendeur KERN ou
notre service technique.
5 OSF-4G-BA-f-1510
2 Nomenclature
OSF-4G-BA-f-1510 6
3 Données de base
Système optique
Greenough
Éclairage à intensité variable
Oui
Tube
incliné à 45°
Distance interoculaire
55-75 mm
Compensation dioptrique
D'un côté (gauche)
Dimensions de l'emballage LxPxH
230x180x275 mm
Modèle
KERN
Tube
Oculaire
Champ
visuel
mm
Objectif
Support
Éclairage
OSF 438
Binoculaire
WF 10x Ø 20 mm
Ø 20
1x /2x / 3x
mécanique
LED 1W (lumière incidente) ; LED 0,35W
(lumière transmise)
OSF 439
Binoculaire
WF 10x Ø 20 mm
Ø 20
1x / 2x / 4x
mécanique
LED 1W (lumière incidente) ; LED 0,35W
(lumière transmise)
Configuration standard
7 OSF-4G-BA-f-1510
4 Assemblage
La première étape consiste à poser le support sur une surface stable et plane.
La potence est fermement fixée à la colonne du support et la tête du microscope
est elle-même fixée à la potence, il n'est donc pas possible de la tourner.
Pour plus de détails sur le réglage du support, voir la section 5.5.
Les deux oculaires sont déjà posés sur le tube. Il ne reste qu'à retirer le film de
protection.
Ce faisant, veillez à ne pas toucher les lentilles optiques avec les doigts.
D'une manière générale, évitez d'utiliser deux oculaires avec des grandissements
différents.
Pour remplacer les oculaires, desserrez la petite vis argentée sur le tube sous
l'oculaire et revissez-la après avoir mis en place le nouvel oculaire.
Si vous utilisez un éclairage transmis, veillez à placer l'insert en verre dépoli au
milieu du pied pour pouvoir utiliser correctement la lumière transmise.
La figure page 10 montre le microscope prêt à l'emploi vu de côté.
Composants optionnels supplémentaires :
Les œilletons fournis peuvent être fixés sur les oculaires (voir la section 5.6).
OSF-4G-BA-f-1510 8

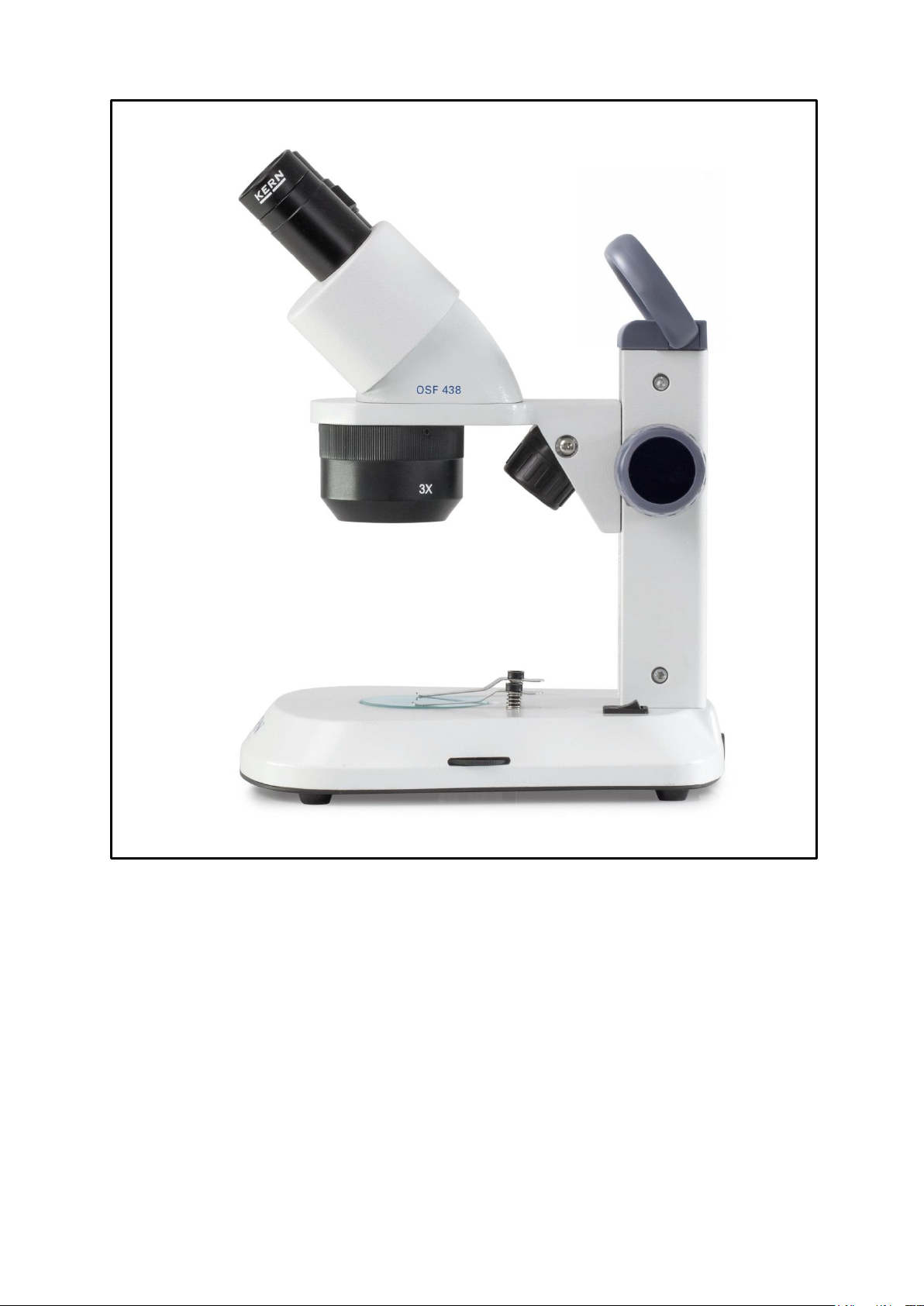

Microscope stéréo entièrement monté
9 OSF-4G-BA-f-1510
5 Utilisation et fonctionnement
5.1 Premiers pas
Une fois le microscope assemblé et prêt à l'emploi, branchez-le sur le courant à
l'aide du câble fourni.
Vous trouverez plus de détails sur le réglage de l'éclairage à la section 5.7.
N'oubliez pas de retirer le cache sous l'objectif pour pouvoir ensuite identifier le
reflet de l'objet observé dans l'oculaire.
Toutes les fonctions importantes qui jouent un rôle dans l'utilisation des appareils
visés ici sont décrites dans les sections suivantes.
5.2 Réglage de la distance interoculaire
Chaque utilisateur a sa propre distance interoculaire. C'est pourquoi la distance entre
les deux oculaires doit être réglée à nouveau à chaque changement d'utilisateur.
En regardant dans les oculaires, tenez fermement le porte-prismes gauche de la
main gauche et le porte-prismes droit de la main droite.
Tournez-les dans un sens ou dans l'autre pour augmenter ou réduire la distance
interoculaire.
Dès que le champ visuel gauche et le champ visuel droit se superposent
exactement, vous avez atteint la bonne distance interoculaire.
5.3 Réglage du grandissement
Les appareils de la série KERN OSF-4G étant des microscopes stéréo (sans zoom),
c'est ici l'objectif rotatif intégré qui permet le réglage du grandissement.
Les appareils de cette série offrent le choix entre trois facteurs de grandissement
différents.
Le chapitre 6 Données optiques détaille les grandissements totaux possibles que les
microscopes peuvent atteindre. Ceux-ci tiennent compte des différents oculaires
optionnels qui peuvent être utilisés.
OSF-4G-BA-f-1510 10
5.4 Compensation dioptrique et mise au point
Une propriété particulière des microscopes stéréo est que leur optique est dotée
d'une profondeur de champ relativement grande. Pour tirer le meilleur parti de cette
propriété, chaque utilisateur doit régler les mécanismes de mise au point de la façon
qui lui convient le mieux.
Les étapes correspondantes sont décrites ci-après.
1. Posez l'objet observé sur la surface sous l'objectif.
2. À l'aide de l'objectif, réglez le plus petit grandissement possible.
3. Regardez avec l'œil droit dans l'oculaire droit (sans la bague de compensation
dioptrique) et effectuez la mise au point sur l'objet à l'aide des vis de mise au
point.
4. Maintenant, réglez le plus grand grandissement possible.
5. À nouveau, effectuez la mise au point sur l'objet en ne regardant toujours qu'avec
avec l'œil droit dans l'oculaire droit.
6. Réglez à nouveau le facteur de zoom le plus petit possible.
7. Maintenant, regardez avec l'œil gauche dans l'oculaire gauche (avec la bague de
compensation dioptrique) et effectuez la mise au point sur l'objet en tournant la
bague de compensation dioptrique vers la gauche ou vers la droite.
8. Pour une mise au point la plus précise possible, répétez les étapes 4 à 7.
9. Ainsi, l'objet observé est net quel que soit le réglage du grandissement.
5.5 Réglage du support
Couple des vis de mise au point
Vous pouvez régler le couple des vis de mise au point en tenant fermement d'une
main l'une des deux vis et en tournant l'autre vis de l'autre main.
Le couple augmente ou diminue selon le sens de rotation.
Cette fonction facilite d'une part le réglage de la netteté et empêche d'autre part la
tête du microscope de glisser intempestivement vers le bas. Elle évite les dommages
dus à des chocs entre la lentille de l'objectif et l'objet observé.
11 OSF-4G-BA-f-1510
5.6 Utilisation des œilletons/oculaires high eye point
Les œilletons fournis peuvent en principe toujours être utilisés, car ils font écran à la
lumière parasite réfléchie sur l'oculaire par les sources lumineuses environnantes et
permettent ainsi une meilleure qualité d'image.
Mais surtout si les oculaires sont utilisés avec un point de vue haut (qui convient
surtout aux porteurs de lunettes), il peut être utile pour les utilisateurs ne portant pas
de lunettes de mettre les œilletons sur les oculaires.
Ces oculaires spéciaux sont aussi appelés oculaires high eye point et sont
reconnaissables au symbole des lunettes sur le côté. Ils sont aussi indiqués dans le
descriptif de l'article par un H supplémentaire (exemple : HSWF 10x Ø 23 mm).
En installant les œilletons, veillez à ne pas modifier le réglage dioptrique. Il est donc
recommandé de tenir fermement d'une main la bague de compensation dioptrique
d'un oculaire pendant que vous positionnez l'œilleton de l'autre main.
Les porteurs de lunettes doivent retirer les œilletons des oculaires high eye point
avant l'observation.
Les œilletons étant en caoutchouc, ils risquent de se salir légèrement avec des
traces de graisse pendant l'utilisation. Afin de les garder toujours propre, il est donc
recommandé de nettoyer régulièrement les œilletons (par exemple avec un chiffon
humide).
Œilletons
Oculaire high eye point
(reconnaissable au symbole des lunettes)
OSF-4G-BA-f-1510 12
5.7 Commande de l'éclairage
Les microscopes de la série OSF-4G disposent d'un éclairage incident et transmis
réglable.
Si le câble réseau est branché, l'alimentation électrique est assurée par
l'interrupteur principal dans le coin arrière droit du pied.
La molette-interrupteur sur la droite du pied sert à la fois à allumer et éteindre
l'éclairage transmis et à en régler l'intensité.
La molette-interrupteur sur la gauche du pied assure les mêmes fonctions pour
l'éclairage incident.
5.8 Utilisation d'unités d'éclairage externes
Lorsque l'éclairage d'un microscope dans sa version standard n'est pas optimal pour
l'application, il est souvent utile d'ajouter une unité d'éclairage externe pour
surmonter ce problème.
Les unités d'éclairage adaptées aux appareils de la série OSF-4G sont des
éclairages cols-de-cygne (voir la figure). Ils peuvent être à LED ou à halogène et
disposent d'un interrupteur et de différents réglages.
Éclairage col-de-cygne typique
Utilisation d'un éclairage col-de-cygne
L'éclairage col-de-cygne peut être placé selon les besoins devant, derrière ou sur le
côté du microscope. Dans les éclairages halogènes, la source lumineuse se trouve
dans le boîtier de l'unité et est transmise vers l'extérieur par une ou plusieurs fibres
optiques. Dans les éclairages LED, au contraire, elle se trouve généralement au bout
des cous.
Ces cous sont flexibles et offrent donc de nombreuses possibilités de positionnement
pour éclairer à la perfection l'objet observé.
13 OSF-4G-BA-f-1510
5.9 Remplacement des ampoules
Équipement du modèle
Modèle KERN
Réf.
OSF 438
OSF 439
Oculaires
WF 5x / Ø 16,2 mm
○○
○○
OZB-A4101
WF 10x / Ø 20 mm
●●
●●
OZB-A4102
WF 15x / Ø 15 mm
○○
○○
OZB-A4103
WF 20x / Ø 10 mm
○○
○○
OZB-A4104
Support
Mécanique, avec poignée et éclairage LED
(lumière transmise 0,35W + lumière incidente
1W)
● ●
Insert
Verre dépoli / Ø 59,5 mm
● ● OZB-A4815
Noir/blanc / Ø 59,5 mm
● ● OZB-A4816
Éclairage
externe
Vous trouverez des informations sur les unités d'éclairage externes dans le catalogue
général Kern Optics et sur notre site Internet www.kern-sohn.com
LED
Les appareils de la série OSF-4G sont tous équipés d'ampoules LED.
Étant donné la longue durée de vie des ampoules LED, ces microscopes ne
nécessitent pas de remplacement des ampoules en tant que tel.
Les problèmes d'éclairage sont la plupart du temps dus à des défauts électriques.
Notre service technique peut vous aider dans ce cas.
6 Données optiques
7 Équipement
● = configuration standard ○ = option
OSF-4G-BA-f-1510 14
8 Recherche d'erreur
Problème
Causes possibles
L'éclairage (lorsqu'il est prévu) ne
s'allume pas
Le câble d'alimentation n'est pas ou mal
branché
L'ampoule n'est pas montée
L'ampoule a grillé
Le fusible a sauté
Le variateur de luminosité est réglé sur la
valeur la plus basse
L'ampoule a grillé
Une ampoule incorrecte a été utilisée
La tension d'entrée était trop élevée
L'ampoule vacille
L'ampoule est mal positionnée
L'ampoule est usée
La luminosité de l'ampoule est
insuffisante
Une ampoule incorrecte a été utilisée
La tension d'entrée est trop basse
Problème
Causes possibles
Je vois deux images
La distance interoculaire est mal réglée
Les grandissements des oculaires ne
correspondent pas
Des saletés sont visibles dans le
champ visuel
Il y a des saletés sur l'objet observé
Il y a des saletés à la surface de l'oculaire
L'image est floue
Il y a des saletés à la surface de l'objectif
Les vis de mise au point se bloquent
Le couple des vis de mise au point est réglé
trop élevé
Pendant l'observation, la tête du
microscope glisse vers le bas
Le couple des vis de mise au point est réglé
trop bas
Les yeux fatiguent facilement
La compensation dioptrique est incorrecte
Le réglage de la luminosité est incorrect
Internationale Temperatur Korrektur Tabelle für °Brix (% Zuckergradient)
Das Ergebnis um die folgenden Werte korrigieren (Refraktometer muss korrekt kalibriert sein bei 20°C)
Reading °Brix
0.0 5.0 10.0 15.0 20.0 25.0 30.0 35.0 40.0 45.0 50.0 55.0 60.0 65.0 70.0 75.0 80.0 85.0
10.0 -0.53 -0.56 -0. 59 -0.62 -0.65 -0.67 -0. 69 -0.71 -0.72 -0.73 -0. 74 -0.75 -0.75 -0.75 -0. 75 -0.75 -0.74 -0.73
11.0 -0.49 -0.52 -0. 54 -0.57 -0.59 -0.61 -0. 63 -0.64 -0.65 -0.66 -0. 67 -0.68 -0.68 -0.68 -0. 68 -0.67 -0.67 -0.66
12.0 -0.44 -0.47 -0. 49 -0.51 -0.53 -0.55 -0. 56 -0.57 -0.58 -0.59 -0. 60 -0.60 -0.61 -0.61 -0. 60 -0.60 -0.60 -0.59
13.0 -0.40 -0.41 -0. 43 -0.45 -0.47 -0.48 -0. 50 -0.51 -0.52 -0.52 -0. 53 -0.53 -0.53 -0.53 -0. 53 -0.53 -0.52 -0.52
14.0 -0.34 -0.36 -0. 38 -0.39 -0.40 -0.42 -0. 43 -0.44 -0.44 -0.45 -0. 45 -0.46 -0.46 -0.46 -0. 46 -0.45 -0.45 -0.44
15.0 -0.29 -0.31 -0. 32 -0.33 -0.34 -0.35 -0. 36 -0.37 -0.37 -0.38 -0. 38 -0.38 -0.38 -0.38 -0. 38 -0.38 -0.37 -0.37
16.0 -0.24 -0.25 -0. 26 -0.27 -0.28 -0.28 -0. 29 -0.30 -0.30 -0.30 -0. 31 -0.31 -0.31 -0.31 -0. 31 -0.30 -0.30 -0.30
17.0 -0.18 -0.19 -0. 20 -0.20 -0.21 -0.21 -0. 22 -0.22 -0.23 -0.23 -0. 23 -0.23 -0.23 -0.23 -0. 23 -0.23 -0.23 -0.22
18.0 -0.12 -0.13 -0. 13 -0.14 -0.14 -0.14 -0. 15 -0.15 -0.15 -0.15 -0. 15 -0.15 -0.15 -0.15 -0. 15 -0.15 -0.15 -0.15
19.0 -0.06 -0.06 -0. 07 -0.07 -0.07 -0.07 -0. 07 -0.08 -0.08 -0.08 -0. 08 -0.08 -0.08 -0.08 -0. 08 -0.08 -0.08 -0.07
20.0 0.00 0. 00 0.00 0. 00 0.00 0. 00 0.00 0. 00 0.00 0. 00 0.00 0. 00 0.00 0. 00 0.00 0. 00 0.00 0. 00
21.0 0.06 0. 07 0.07 0. 07 0.07 0. 07 0.08 0. 08 0.08 0. 08 0.08 0. 08 0.08 0. 08 0.08 0. 08 0.08 0. 07
22.0 0.13 0. 14 0.14 0. 14 0.15 0. 15 0.15 0. 15 0.16 0. 16 0.16 0. 16 0.16 0. 16 0.15 0. 15 0.15 0. 15
23.0 0.20 0. 21 0.21 0. 22 0.22 0. 23 0.23 0. 23 0.23 0. 24 0.24 0. 24 0.24 0. 23 0.23 0. 23 0.23 0. 22
24.0 0.27 0. 28 0.29 0. 29 0.30 0. 30 0.31 0. 31 0.31 0. 32 0.32 0. 32 0.32 0. 31 0.31 0. 31 0.30 0. 30
25.0 0.34 0. 35 0.36 0. 37 0.38 0. 38 0.39 0. 39 0.40 0. 40 0.40 0. 40 0.40 0. 39 0.39 0. 39 0.38 0. 37
26.0 0.42 0. 43 0.44 0. 45 0.46 0. 46 0.47 0. 47 0.48 0. 48 0.48 0. 48 0.48 0. 47 0.47 0. 46 0.46 0. 46
27.0 0.50 0. 51 0.52 0. 53 0.54 0. 55 0.55 0. 56 0.56 0. 56 0.56 0. 56 0.56 0. 55 0.55 0. 54 0.53 0. 52
28.0 0.58 0. 59 0.60 0. 61 0.62 0. 63 0.64 0. 64 0.64 0. 65 0.65 0. 64 0.64 0. 64 0.63 0. 62 0.61 0. 60
29.0 0.66 0. 67 0.68 0. 69 0.70 0. 71 0.72 0. 73 0.73 0. 73 0.73 0. 73 0.72 0. 72 0.71 0. 70 0.69 0. 68
30.0 0.74 0. 75 0.77 0. 78 0.79 0. 80 0.81 0. 81 0.81 0. 82 0.81 0. 81 0.81 0. 80 0.79 0. 78 0.77 0. 75
Temperatur °C
Électricité
Optique
15 OSF-4G-BA-f-1510
9 Service
Toutes les versions dans d'autres langues que l'allemand sont des
traductions non contractuelles.
Seul le document original en allemand fait foi.
S'il vous reste des questions sur la mise en service ou l'utilisation après avoir lu le
présent manuel d'utilisation, ou si un problème survient contre toute attente, veuillez
contacter votre revendeur. L'appareil ne doit être ouvert que par des techniciens
formés et agréés par KERN.
10 Fin de vie
L'emballage se compose de matériaux écologiques que vous pouvez remettre à
votre point de collecte local. Le boîtier de rangement et l'appareil doivent être mis au
rebut par l'utilisateur conformément à la législation nationale ou régionale en vigueur.
11 Autres informations
Les illustrations peuvent différer légèrement du produit.
Les descriptions et illustrations du présent manuel d'utilisation peuvent être
modifiées sans préavis. De telles modifications peuvent être dues à des évolutions
de l'appareil.
OSF-4G-BA-f-1510 16
Loading...
