KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@kern-sohn.com
Tel.: +49-[0]7433- 9933-0
Faks: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
Instrukcja obsługi drukarki statystyk
KERN YKS-01
Wersja 1.0
05/2010
PL
YKS-01-BA-pl-1010
PL
KERN YKS-01
Wersja 1.0 05/2010
Instrukcja obsługi
Drukarka statystyk
Spis treści
1 Dane techniczne......................................................................................................3
2 Rozpakowanie .........................................................................................................4
3 Zestawienie i uruchomienie ...................................................................................4
4 Poszczególne elementy drukarki...........................................................................4
5 Przygotowanie drukarki do pracy..........................................................................5
6 Elementy obsługi ....................................................................................................7
7 Włączanie.................................................................................................................7
8 Funkcje statystyczne ..............................................................................................8
8.1 Arytmetyczna wartość średnia zbiorowości generalnej: ............................................................... 9
8.2 Odchylenie standardowe zbiorowości generalnej.......................................................................... 9
8.3 Standardowe odchylenie zbiorowości próbnej (próbki losowej) .................................................. 9
9 Protokół GLP .........................................................................................................10
10 Warunki składowania i stosowania papieru termicznego .................................11
11 Przewód do drukarki.............................................................................................11
12 Mała pomoc w przypadku awarii..........................................................................12
2 YKS-01-BA-pl-1010
Drukarka YKS-01 jest standardową drukarką termiczną.
1 Dane techniczne
Wydruk
Układ (budowa)
znaków
Prędkość
drukowania
Ilość znaków w
jednym wierszu
Komplet znaków
dwukierunkowe drukowanie termiczne z ruchomą gałką 8 punktową
Matryca 8x8 punktów
0,75 wierszy
40, 80
IBM set 2
Papier termiczny
maks. średnica
nawijacza
Zasilanie
zewnętrzny
zasilacz
sieciowy
Zużycie energii
Interfejs
zasilania
Baud oraný
Parametr/format
danych
Parite
Protokół
komunikacyjny
Czas pracy
Temperatura
robocza
Wilgotność
powietrza
Wymiary
w jednej rolce, szerokość 112 mm, długość 20 m
42 m
8.5 V – 14 V DC
230 V 50 Hz 0.12 A / 9V DC 1.3 A
3 W 15W
Typ Jack 2.1
1200, 2400, 4800, 9600 baud
8 lub 7 bitów z albo bez kontroli parzystości
parzysta albo nieparzysta
stosowny do oprogramowania z DTR
5000 godzin lub 500 000 znaków
5°C – 35°C
max. 80 % względnie (nie kondensujące)
165 x 140 x 50 mm
Waga
0.45 kg (bez rolki papieru)
YKS-01-BA-pl-1010 3
2 Rozpakowanie
Dostawa obejmuje:
1 - Drukarkę
2 - Zasilacz sieciowy
3 - Przewód do drukarki
4 - 1 x rolkę papieru termicznego
5 - Instrukcję eksploatacji
Jeśli brakuje jednego z wyżej wymienionych przedmiotów, prosimy natychmiast
skontaktować się ze sprzedawcą.
3 Zestawienie i uruchomienie
Drukarkę należy eksploatować wyłącznie w miejscach, w których panują poniższe
warunki:
Temperatura: 5°C – 35°C
Wilgotność: 10 – 80 % (bez kondensacji)
W miejscu ustawienia urządzenia należy uważać na to, aby:
było pozbawione kurzu i wilgoci
nie ustawiać urządzenia w pobliżu silnych źródeł ciepła
nie ustawiać urządzenia w strefie zasięgu silnych pól oraz powierzchni
elektrycznych, magnetycznych, elektromagnetycznych i impulsowych, które
gromadzą ładunki elektrostatyczne.
unikać bezpośredniego działania promieni słonecznych, wstrząsów oraz uderzeń.
Waga jest zasilana zewnętrznym urządzeniem sieciowym.
Wartość zasilania podana na etykiecie musi być zgodna z miejscowym napięciem.
Używać tylko oryginalnych urządzeń sieciowych firmy KERN.
Stosowanie innych produktów wymaga zgody firmy KERN.
4 Poszczególne elementy drukarki
1 - Wyłącznik/włącznik główny
2 - Pokrywa przegródki na papier \
3 - Lampka LED sygnalizująca WŁ./WYŁ.
4 - Interfejs podłączenia do wagi
5 - Interfejs zasilania drukarki
6 - Gałka „Feed“
7 - Przycisk funkcyjny
4 YKS-01-BA-pl-1010
5 Przygotowanie drukarki do pracy
Mikroprzełącznikami (switches) ustawia się tryb eksploatacji drukarki.
SW1
SW2
SW3
OFF
ON
OFF
ON
SW5
SW6
Język
SW7
SW8
Zdjęcie pokrywy przegródki
na papier
Ustawienie mikroprzełącznika
1200 2400 4800 9600
ON OFF ON OFF
ON ON OFF OFF
SW4
OFF
OFF
ON
ON
ON Czas letni
OFF Czas zimowy
ON Statystyka ON
OFF Statystyka OFF
POL.
ON
ON
FORMAT
8 bits – no parity
7 bits – odd parity
7 bits – even parity
7 bits – ignore parity
GER.
OFF
ON
ENG.
ON
OFF
FRA.
OFF
OFF
Zmiany ustawień mikroprzełącznika należy przeprowadzać wówczas, gdy
zasilanie jest wyłączone.
Zmiany zostaną uwzględnione po ponownym uruchomieniu urządzenia.
Podłączenie przewodu:
Drukarka dysponuje dwoma interfejsami umieszczonymi na tylnej ścianie obudowy:
Łącze przewodu drukarki
Łącze zasilacza sieciowego
Do drukarki należy stosować wyłącznie akcesoria i wagi firmy KERN. Podłączając
przewód do drukarki, należy ją najpierw odłączyć od sieci.
YKS-01-BA-pl-1010 5
Przygotowanie papieru:
⇒ Przed włożeniem papieru do drukarki,
należy najpierw zgiąć jego koniec.
Włożenie papieru
⇒ Złożony koniec papieru włożyć do
mechanizmu.
⇒ Włączyć zasilanie drukarki.
⇒ Tak długo wciskać przycisk „FEED“, aż
papier wysunie się z rowka mechanizmu.
Oderwanie papieru
⇒ Przeciągnąć wydruk w poprzek kierunku
drukowania tak, aby przylegał do listwy tnącej
znajdującej się na korpusie drukarki
Nie ciągnąć wydruku do góry.
6 YKS-01-BA-pl-1010
6 Elementy obsługi
Po podłączeniu zasilacza sieciowego do drukarki i do sieci oraz po
przełączeniu przełącznika ON/OFF drukarki na pozycję "ON",
świeci się czerwony wskaźnik zasilania.
Wskaźnik ten sygnalizuje jednocześnie to, że drukarka jest gotowa do eksploatacji.
7 Włączanie
⇒ Włączając urządzenie, wcisnąć przycisk "FEED", a drukarka sama się przetestuje
i zostaną wydrukowane parametry.
Gdy świeci się czerwone LED, drukarka jest gotowa do eksploatacji.
⇒ Nacisnąć przycisk „FEED”: włączenie wzgl. wyłączenie numeratora, gdy funkcje
statystyczną są ustawione na „ON”
⇒ Nacisnąć i przytrzymać wciśnięty przycisk „FEED”: transport papieru.
⇒ Nacisnąć przycisk „FEED”: włączenie wzgl. wyłączenie daty i godziny, gdy funkcje
statystyczną są ustawione na „ON”
YKS-01-BA-pl-1010 7
8 Funkcje statystyczne
W celu utworzenia statystyki należy włączyć numerator.
Po wykonaniu kilku ważeń statystyka tworzona jest po naciśnięciu przycisku
funkcyjnego:
Przykład Numerator ON:
Numerator ON
001: 0.366 g
002: 0.363 g
003: 0.357 g
004: 0.354 g
18/05/10 15:01
n 004
∑ 00001.44 g
x 00000.31 g
n-1
σ
n
σ
Min 00000.00 g
Max 00000.36 g
R 00000.36 g
Objaśnienie:
n Liczba wartości pomiarowych
∑ Suma wszystkich wartości
x Wartość średnia ze
n-1
σ
n
σ
Min Wartość minimalna
Max Wartość maksymalna
R Rozpiętość zbiorowości
00000.14
00000.44
pomiarowych
wszystkich wartości
pomiarowych
Odchylenie standardowe
zbiorowości generalnej
Standardowe odchylenie
zbiorowości próbnej (próbki
losowej)
zbiorowości generalnej
zbiorowości generalnej
generalnej
(wartość maksymalna –
wartość minimalna)
8 YKS-01-BA-pl-1010

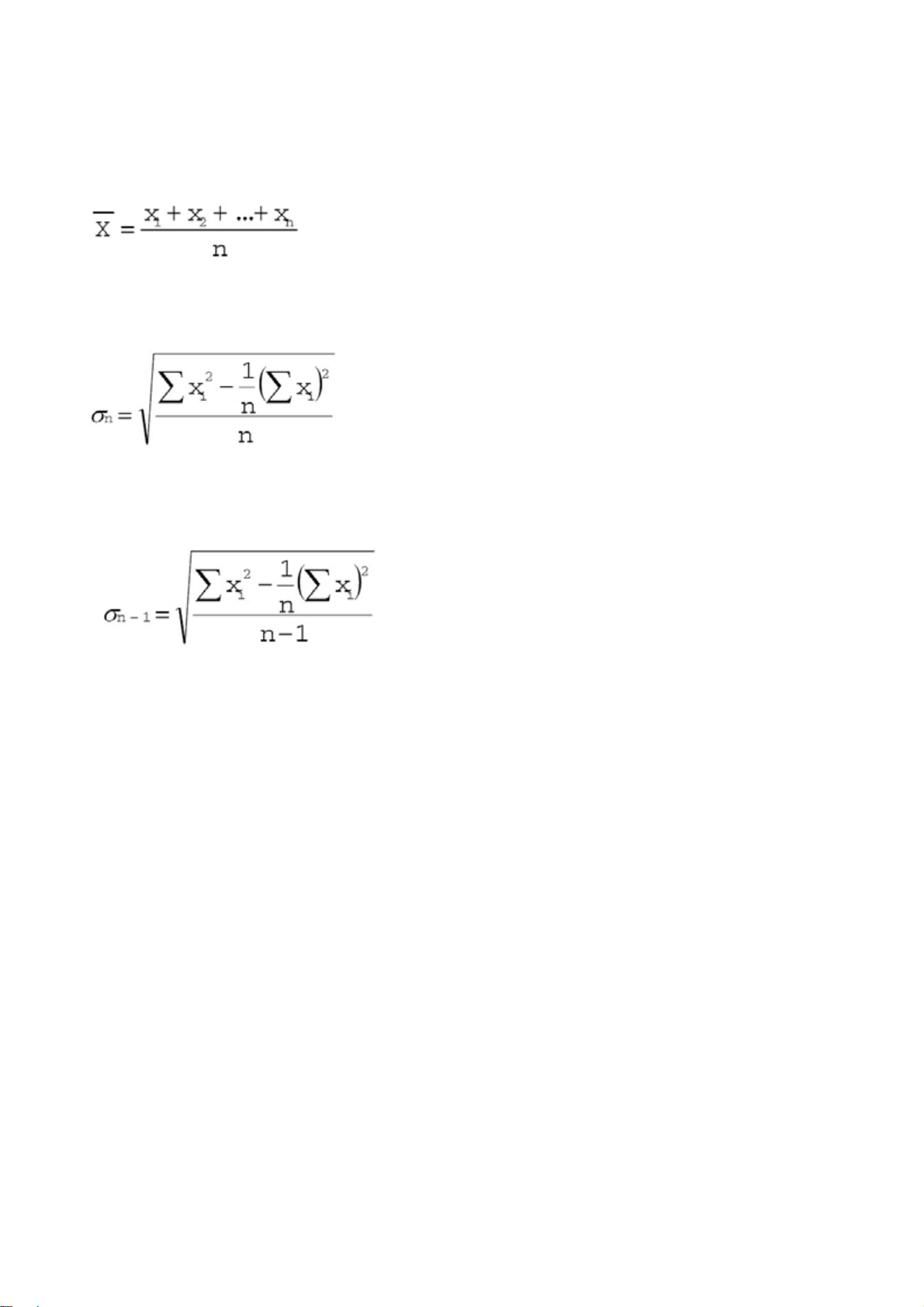

8.1 Arytmetyczna wartość średnia zbiorowości generalnej:
8.2 Odchylenie standardowe zbiorowości generalnej
8.3 Standardowe odchylenie zbiorowości próbnej (próbki losowej)
YKS-01-BA-pl-1010 9
9 Protokół GLP
W celu utworzenia protokołu GLP należy podczas włączania nacisnąć przycisk funkcyjny.
Tworzony jest poniższy protokół, który następnie można wypełnić ręcznie:
Protokol z
kalibracji
Data: 18/05/10 Czas: 14:26
Waga
Producent: ___________________
_________________________________________
Model: ___________________
_________________________________________
Nr seryjny: ___________________
_________________________________________
ID: ___________________
Odwalnik kalibracyjny: ___________________
_________________________________________
Rodzaj kalibracji
zewnwtrzna wewnetrzna
Zakres pomiarowy: ___________________
Klasa dokladnozci: ___________________
_________________________________________
Kalibracja udana:
Tak Nie
_________________________________________
Nazwisko: ___________________
Popdis: ___________________
10 YKS-01-BA-pl-1010
10 Warunki składowania i stosowania papieru termicznego
Prawidłowe składowanie papieru termicznego gwarantuje jego przydatność do użycia
przez długi czas.
Składowanie:
- ciemne pomieszczenia składowe (bez bezpośredniego działania promieni
słonecznych)
- maks. relatywna wilgotność powietrza 65%
- maks. temperatura 25°C
Zadrukowany papier składować wyłącznie w następujących warunkach:
- bez bezpośredniego działania promieni słonecznych lub intensywnego
oświetlenia w pomieszczeniu
- bez kontaktu z alkoholem, rozpuszczalnikami oraz podobnymi substancjami
(np. kleje),
- nie przechowywać w opakowaniach z PVC
- temperatura składowania < 25ºC.
11 Przewód do drukarki
YKS-01-BA-pl-1010 11
12 Mała pomoc w przypadku awarii
Symptomy Pomoc
Wskaźnik zasilania nie
świeci się.
Papier nie wychodzi. Skontrolować, czy papier jest włożony prawidłowo. Czy rowek wejściowy
Z drukarki wychodzi
czysty, niezadrukowany
papier:
Brak procesu drukowania,
papier nie wychodzi z
urządzenia.
Drukują się nieprawidłowe
znaki
Wydruk nie jest czytelny,
jasny
Jeśli nie można usunąć usterki, prosimy skontaktować się ze sprzedawcą.
Skontrolować, czy zasilacz sieciowy jest podłączony do drukarki oraz do
sieci.
mechanizmu jest wolny.
Skontrolować, czy papier został włożony stroną termiczną względem
głowicy drukarki, Czy przełączniki SW są ustawione prawidłowo.
Skontrolować, czy przewód zasilania jest podłączony z obydwóch stron,
czy drukarka sama się testuje, Czy przełączniki SW są ustawione
prawidłowo.
Skontrolować, czy przełączniki SW są ustawione prawidłowo.
Skontrolować, czy temperatura eksploatacji nie przekroczyła dopuszczalnej
wartości, czy został użyty papier zalecany przez producenta.
12 YKS-01-BA-pl-1010
