Istruzioni d’uso della stampante di
statistiche
KERN YKS-01
Versione 1.0
05/2010
I
YKS-01-BA-i-1010
I
KERN YKS-01
Versione 1.0 05/2010
Istruzioni per l'uso
Sommario
1 Dati tecnici...............................................................................................................3
2 Disimballaggio.........................................................................................................4
3 Installazione e messa in esercizio.........................................................................4
4 Denominazione dei pezzi della stampante............................................................4
5 Preparare la stampante per l’esercizio..................................................................5
6 Elementi di comando..............................................................................................7
7 Accensione..............................................................................................................7
8 Funzioni statistiche.................................................................................................8
8.1 Valore aritmetico medio di quantità generale: ................................................................................ 9
8.2 Deviazione standard di quantità generale ....................................................................................... 9
8.3 Deviazione standard di quantità di prova (campione di sorte)...................................................... 9
9 Protocollo GLP......................................................................................................10
10 Condizione preliminare per l’immagazzinamento e l’utilizzo di carta termica.11
Stampante di statistiche
11 Cavo per stampante..............................................................................................11
12 Manualetto in caso di guasto...............................................................................12
2 YKS-01-BA-i-1010
La stampante YKS-01 è una stampante termica standard
1 Dati tecnici
Stampa
Struttura di un
carattere
Velocità di
stampa
Numero di
caratteri per
ogni riga
Set di caratteri
Carta
termosensibile
Diametro max. di
avvolgimento
Verificare la
tensione
Adattatore di
rete esterno
Consumo di
energia
Interfaccia di
approvvigionam
ento
Baudrate
Parametro/forma
to dati
Parità
Protocollo di
trasferimento
Durata di lavoro
Temperatura
d’esercizio
Umidità dell'aria
Stampa termica bidirezionale con testa mobile a 8 punti
Matrice 8x8 punti
0,75 righe
40, 80
IBM set 2
su un rullo, larghezza 112mm, lunghezza 20m
42 m
8.5 V – 14 V DC
230 V 50 Hz 0.12 A / 9V DC 1.3 A
3 W 15W
Tipo Jack 2.1
1200, 2400, 4800, 9600 baud
8 o 7 bit, con o senza controllo di parità
pare o dispare
riferitosi al hardware con DTR
5000 ore oppure 500 000 righe
5°C - 35°C
max. 80 %, senza formazione di condensa
Dimensioni
Peso
165 x 140 x 50 mm
0.45 kg (senza rullo di carta)
YKS-01-BA-i-1010 3
2 Disimballaggio

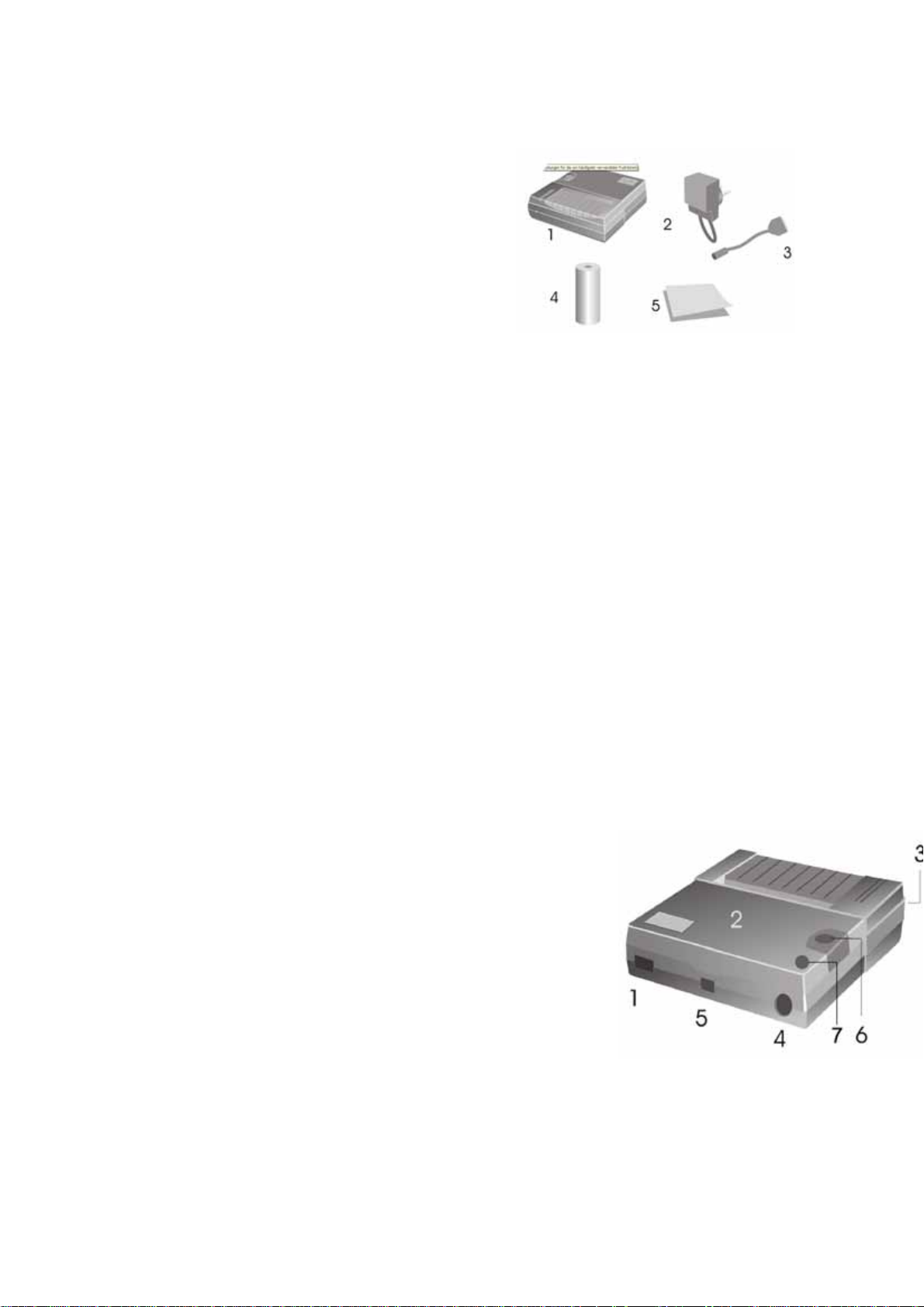

La fornitura comprende:
1 - Stampante
2 - Adattatore di rete
3 - Cavo della stampante
4 - 1 x rullo di carta termosensibile
5 - Istruzioni per l’uso
Se manca uno degli articoli elencati sopra, rivolgetevi subito al vostro rivenditore.
3 Installazione e messa in esercizio
Lavorare sulla stampante solo in posti di lavoro con le seguenti condizioni ambientali:
Temperatura: 5°C - 35°C
Umidità: 10 – 80 % (senza condensato)
Osservare lo seguente sul luogo d’installazione:
Senza polvere e umidità
Non installare la stampante vicino alle sorgenti di calore forte
Non installare l’apparecchio nella portata di campi forti elettrici, magnetici,
elettromagnetici e campi di pulsazioni e superfici che accumulano cariche
elettrostatiche
Influenza diretta da luce del sole, urti o vibrazioni.
L’alimentazione elettrica avviene tramite apparecchio esterno.
Il valore di tensione sopraindicato deve corrispondere alla tensione locale.
Usare solo apparecchi di collegamento alla rete KERN originali.
L’uso di prodotti di fabbricazione diversa necessita dell’autorizzazione di KERN.
4 Denominazione dei pezzi della stampante
1 - Commutatore ON/OFF
2 - Copertura dello scomparto di carta
3 - LED per indicazione ON/OFF
4 - Interfaccia per il collegamento alla bilancia
5 - Interfaccia per l’approvvigionamento della stampante
6 - Pulsante „Feed“
7 - Tasto di funzione
4 YKS-01-BA-i-1010
5 Preparare la stampante per l’esercizio
Tramite i microinterruttori (switches) si definisce il tipo di esercizio della stampante.
SW1
SW2
SW3
OFF
ON
OFF
ON
SW5
SW6
Lingua
SW7
SW8
Eseguire i cambiamenti delle impostazioni dei microinterruttori con
approvvigionamento di corrente spento.
Dopo il riavviamento dello strumento le modifiche si ritroveranno memorizzate.
Togliere la copertura dello
scomparto di carta
Impostazione dei microinteruttori
1200 2400 4800 9600
ON OFF ON OFF
ON ON OFF OFF
SW4
OFF
OFF
ON
ON
ON Ora solare
OFF Ora legale
ON Statistica ON
OFF Statistica OFF
POL.
ON
ON
FORMAT
8 bits – no parity
7 bits – odd parity
7 bits – even parity
7 bits – ignore parity
GER.
OFF
ON
ENG.
ON
OFF
FRA.
OFF
OFF
Collegare i cavi:
La stampante ha due interfacce sulla parete posteriore dell’apparecchio:
Collegamento cavo della stampante
Collegamento dell’adattatore di rete
Utilizzare con la vostra stampante esclusivamente gli accessori e le bilance di
KERN. Prima di collegare i cavi alla stampante, questa deve essere staccata
dalla tensione di rete.
YKS-01-BA-i-1010 5
Preparazione della carta:
⇒ Piegare una estremità della carta prima
di inserirla nella stampante
Inserire la carta
⇒ Inserire l’estremità piegata della carta nel
meccanismo
⇒ Accendere l’approvvigionamento della
stampante
⇒ Tenere il tasto „FEED“ permuto finché la
carta fuoriesce dalla fenditura di uscita del
meccanismo
Strappare la carta
⇒ tirare la stampante trasversalmente al senso
di stampa di modo che si appoggi sul
lardone di taglio nella custodia della
stampante
Non tirare la stampa verso l’alto.
6 YKS-01-BA-i-1010
6 Elementi di comando
Dopo il collegamento dell’adattatore di rete alla stampante e alla rete, siccome dopo
aver commutato l’interruttore ON/OFF della stampante sulla posizione "ON",
si accende la spia rossa dell’approvvigionamento.
Questa spia anche indica che la stampante è pronta per l’esercizio.
7 Accensione
⇒ All’innestare premere il tasto „FEED“, la stampante esegue una autoprova
e i parametri vengono stampati.
Il LED rosso è acceso, la stampante è pronta per funzionare.
⇒ Premere il tasto “FEED”: accensione, eventualmente spegnimento del numeratore
avviene quando le funzioni statistiche sono messe in “ON“
⇒ Premere e tenere premuto il tasto “FEED”: è effettuato il trasporto di carta.
⇒ Premere il tasto “FEED”: accensione o, eventualmente, disinserimento della data
e ora quando le funzioni statistiche sono messe in “ON“
YKS-01-BA-i-1010 7
8 Funzioni statistiche
Per produrre una statistica occorre inserire il numeratore.
Dopo alcune pesate la statistica è prodotta quando viene premuto il tasto di funzione:
Esempio: numeratore in ON:
Numerator ON
001: 0.366 g
002: 0.363 g
003: 0.357 g
004: 0.354 g
18/05/10 15:01
n 004
∑ 00001.44 g
x 00000.31 g
n-1
σ
n
σ
Min 00000.00 g
Max 00000.36 g
R 00000.36 g
Chiarificazione:
n Numero di valori di
∑ Somma di tutti i valori di
x Valore medio di tutti i valori di
n-1
σ
n
σ
Min Valore minimo della quantità
Max Valore massimo della
R Estensione della quantità
00000.14
00000.44
misurazione
misurazione
misurazione
Deviazione standard dalla
quantità generale
Deviazione standard dalla
quantità di prova (campione
di sorte)
generale
quantità generale
generale
(valore massimo – valore
minimo)
8 YKS-01-BA-i-1010
8.1 Valore aritmetico medio di quantità generale:
8.2 Deviazione standard di quantità generale
8.3 Deviazione standard di quantità di prova (campione di sorte)
YKS-01-BA-i-1010 9
9 Protocollo GLP
Per creare il protocollo GLP è necessario premere durante l’accensione il tasto di
funzione. Viene prodotto il protocollo riportato di seguito che successivamente può essere
compilato a mano:
Documentation of
Adjustment (GLP)
Date: 18/05/10 Hour: 14:26
Balance
Manufacturer: ___________________
_________________________________________
Model: ___________________
_________________________________________
Serial no.: ___________________
_________________________________________
ID: ___________________
_________________________________________
Adjustment weight
external internal
Serial no..: ___________________
Rated value: ___________________
Class: ___________________
_________________________________________
Adjustment successful:
yes no
_________________________________________
Auditor: ___________________
Signature: ___________________
10 YKS-01-BA-i-1010
10 Condizione preliminare per l’immagazzinamento e l’utilizzo di carta
termica
La carta termica è conservata per un lungo tempo dovuto ad un immagazzinamento
corretto.
Immagazzinamento:
- luoghi di immagazzinamento scuri (nessuna luce solare diretta)
- Umidità relativa max. dell’aria 65%
- Temperatura max. 25°C
Immagazzinare la carta stampata solo sotto le seguenti condizioni:
- Nessuna radiazione diretta del sole oppure luce intensa nel locale
- Nessun contatto con alcool, dissolventi e sostanze similari (ad es. colle),
- Non conservare in sacchi di PVC
- Temperatura di immagazzinamento < 25ºC.
11 Cavo per stampante
YKS-01-BA-i-1010 11
12 Manualetto in caso di guasto
Sintomo Soluzione
L’avvisatore
dell’approvvigionamento
non è acceso.
La carta non fuoriesce. Controllare se la carta è stata inserita correttamente, se la fenditura di
La carta fuoriesce dalla
stampante senza stampa:
Non avviene la stampa e
la carta non fuoriesce
Si stampano caratteri
incorretti
La stampa è impastata Controllare se la temperatura di esercizio non è al di sopra del valore
Se l’errore non può essere corretto, rivolgetevi al vostro rivenditore.
Controllare se l’adattatore di rete è collegato alla stampante e alla rete.
ingresso del meccanismo è libera.
Controllare se la carta è stata inserita con il lato termosensitivo verso la
testa di stampaggio, se gli interruttori SW sono correttamente impostati.
Controllare se il cavo di collegamento è correttamente collegato su
ambedue i lati, se la stampante esegue l’autoprova, se gli interruttori SW
sono correttamente impostati.
Controllare se gli interruttori SW sono correttamente impostati.
consentito, se viene utilizzata la carta raccomandata dal fabbricante.
12 YKS-01-BA-i-1010
