Mode d’emploi Imprimante Statistiques
KERN YKS-01
Version 1.0
05/2010
F
YKS-01-BA-f-1010
F
KERN YKS-01
Version 1.0 05/2010
Mode d’emploi
Sommaire
1 Caractéristiques techniques..................................................................................3
2 Emballage................................................................................................................4
3 Implantation et mise sous tension ........................................................................4
4 Dénomination des éléments constitutifs de l’imprimante..................................4
5 Préparation de l’imprimante...................................................................................5
6 Eléments de commande.........................................................................................7
7 Enclenchement........................................................................................................7
8 Fonction statistique................................................................................................8
8.1 Valeur moyenne arithmétique de la totalité basique:..................................................................... 9
8.2 Ecart standard de la totalité basique................................................................................................ 9
8.3 Ecart standard d’un échantillon aléatoire........................................................................................ 9
9 Protocole GLP.......................................................................................................10
10 Condition pour le stockage et l’utilisation du papier thermique.......................11
Imprimante Statistiques
11 Câble d’imprimante...............................................................................................11
12 Aide succincte en cas de panne..........................................................................12
2 YKB-01-BA-f-1010
L’imprimante YKS-01 est une imprimante thermique standard
1 Caractéristiques techniques
Contrainte
Structure d’un
caractère
Vitesse
d’impression
Nombre de caractères par ligne
Jeu de
caractères
Papier
thermique
Diamètre
enroulé max.
Contrôler
alimentation en
courant
Bloc alimentation
externe
Consommation
d’énergie
Interface
d’alimentation
Taux Baud
Paramètres /
format données
Parité
Protocole de
transmission
Durée de travail
Température de
fonctionnement
Degré
hygrométrique
Dimensions
Imprimante thermique bidirectionnelle à tête charioté (8 points)
Matrice 8x8 points
0,75 lignes/seconde
40, 80
IBM set 2
sur un rouleau, largeur 112mm, longueur 20m
42 m
8.5 V – 14 V CC
230 V 50 Hz 0.12 A / 9V DC 1.3 A
3 W 15W
de type Jack 2.1
1200, 2400, 4800, 9600 Baud
8 ou 7 bits, avec ou sans contrôle de parité
pair ou impair
interconnexion matérielle avec DTR
5000 heures ou 500 000 lignes
5°C – 35°C
max. 80 % rélatif (sans condensation)
165 x 140 x 50 mm
Poids
0.45 kg (sans rouleau de papier)
YKB-01-BA-f-1010 3
2 Emballage
La livraison comprend:
1 - Imprimante
2 – Bloc-secteur
3 – Câble d’imprimante
4 - 1 x Rouleau de papier thermique
5 - Mode d'emploi
Si un des articles ci-dessus était manquant, veuillez consulter immédiatement votre
revendeur.
3 Implantation et mise sous tension
Ne mettez votre imprimante sous tension que dans un environnement respectant les
conditions suivantes:
Température : 5°C – 35°C
Humidité : 10 – 80 % (sans condensation)
Veuillez tenir compte des points suivants concernant le lieu d´installation:
Pas de poussière et d’humidité
Evitez de placer l’imprimante à côté d’une forte source de chaleur
Evitez de placer l’appareil à proximité de forts champs électriques, magnétiques,
électromagnétiques et de champs d’impulsions et de surfaces, pouri éviter
l’accumulation de charges électrostatiques
Evitez l’exposition à la lumière solaire, aux chocs ou aux vibrations.
La mise sous tension s´effectue au moyen du bloc d´alimentation externe (Bloc secteur).
La valeur de la tension d’alimentation doit concorder avec la tension imprimée sur
l’étiquette placée sous l’imprimante.
N´utilisez que des blocs d´alimentation secteur livrés par KERN.
L´utilisation d´autres marques n´est possible qu´avec l´autorisation de KERN.
4 Dénomination des éléments constitutifs
de l’imprimante
1 - Interrupteur Marche / Arrêt
2 - Couvercle de la trappe papier
3 - Indicateur lumineux MARCHE / ARRET
4 - Interface de connexion de la balance
5 - Connecteur d’alimentation de l’imprimante
6 - Bouton « avance papier »
7 - Touche fonctionnelle
4 YKB-01-BA-f-1010

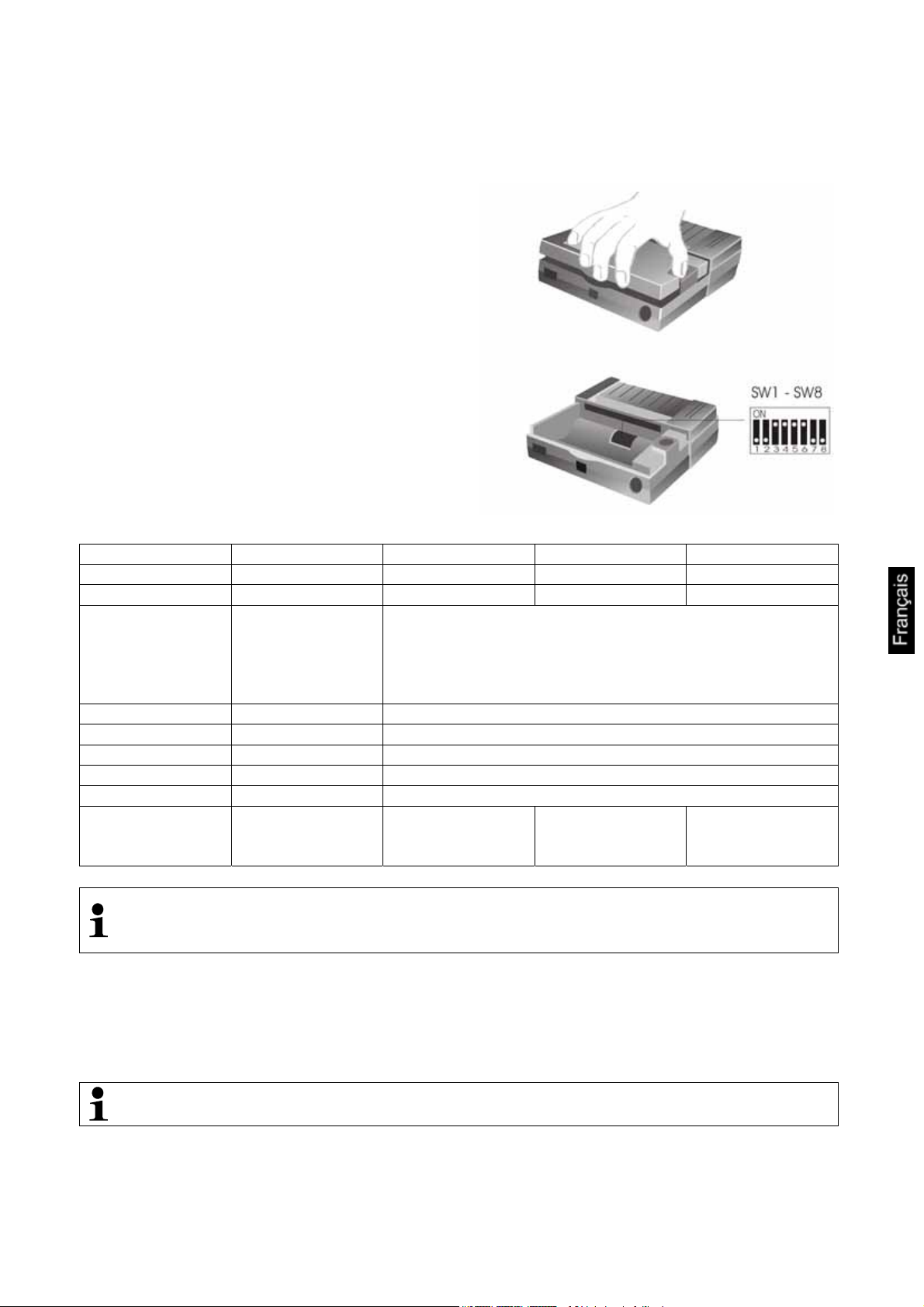

5 Préparation de l’imprimante
La configuration de l’imprimante se fait à l’aide des DIPSwitches.
SW1
SW2
SW3
OFF
ON
OFF
ON
SW5
SW6
Langue
SW7
SW8
La modifications du réglage des DIPSwitches sont à éffectuer l’imprimante hors
tension.
Le changements sont enregistrés en démarrant de nouveau.
Branchement des câbles:
L’imprimante dispose de deux connecteurs au dos du boîtier:
Branchement du câble de connexion RS232
Branchement du bloc d’alimentation secteur
N’utilisez avec votre imprimante que des accessoires et balances de chez KERN.
Avant de brancher le câble à l’imprimante, mettez la hors-tension.
Retirer la trappe papier
Réglage des DIPSwitches
1200 2400 4800 9600
ON OFF ON OFF
ON ON OFF OFF
SW4
OFF
OFF
ON
ON
ON Horaires d’été
OFF Horaires d’hiver
ON Statistique ON
OFF Statistique OFF
POL.
ON
ON
FORMAT
8 bits – no parity
7 bits – odd parity
7 bits – even parity
7 bits – ignore parity
GER.
OFF
ON
ENG.
ON
OFF
FRA.
OFF
OFF
YKB-01-BA-f-1010 5
Préparation du papier:
⇒ Pliez une extrémité du papier avant de
l’insérer dans l’imprimante
Insertion du papier
⇒ Insérez l’extrémité pliée du papier dans le
mécanisme.
⇒ Mettez en marche l’alimentation de
l’imprimante.
⇒ Appuyez sur la touche « avance papier »
jusqu’à ce que le papier sorte de la fente
du mécanisme.
Arracher le papier
⇒ Tirez le papier imprimé vers vous de sorte
qu’il se trouve appliqué sur la zone de
decoupe du boîtier de l’imprimante.
Ne tirez pas le papier imprimé vers le haut.
6 YKB-01-BA-f-1010
6 Eléments de commande
Après le branchement du bloc d’alimentation secteur à l’imprimante, il faut
commuter l’interrupteur ON/OFF de l’imprimante en position "ON",
le voyant rouge de l’alimentation s’allume.
Ce voyant indique également que l’imprimante est prête à être utilisée.
7 Enclenchement
⇒ A la mise en marche, appuyez sur la touche « avance papier » , l’imprimante
exécute un auto-test et les paramètres sont imprimés.
Le DEL rouge s’allume, l’imprimante est prête à servir.
⇒ Appuyez sur la touche „FEED” : Mettre en marche ou à l’arrêt le numéroteur si
fonction de statistique sur „ON“
⇒ Appuyez sur la touche „FEED” et maintenez la touche enclenchée. Transport du
papier.
⇒ Appuyez sur la touche „FEED” : Mettre en marche ou à l’arrêt la date et l’heure si
fonction de statistique sur „ON“
YKB-01-BA-f-1010 7
8 Fonction statistique
Afin de compiler une statistique, le numéroteur doit être mis en marche.
Après avoir réalisé plusieurs pesages, en appuyant sur la touche fonctionnelle la
statistique sera compilée:
Ex.: Numérateur ON:
Numerator ON
001: 0.366 g
002: 0.363 g
003: 0.357 g
004: 0.354 g
18/05/10 15:01
n 004
∑ 00001.44 g
x 00000.31 g
n-1
σ
n
σ
Min 00000.00 g
Max 00000.36 g
R 00000.36 g
Explication :
n Nombre des valeurs de
∑ Somme de toutes les valeurs
x Valeur moyenne de toutes
n-1
σ
n
σ
Min Valeur minimale de la totalité
Max Valeur maximale de la
R Etendue de la totalité
00000.14
00000.44
mesure
de mesure
les valeurs de mesure
Ecart standard de la totalité
basique
Ecart standard d’un
échantillon aléatoire
basique
totalité basique
basique
(valeur maximale – valeur
minimale)
8 YKB-01-BA-f-1010
8.1 Valeur moyenne arithmétique de la totalité basique:
8.2 Ecart standard de la totalité basique
8.3 Ecart standard d’un échantillon aléatoire
YKB-01-BA-f-1010 9
9 Protocole GLP
Pour faire le protocole GLP appuyer sur la touche fonctionnelle en mettant en marche.
Le protocole suivant est compilé et peut être complété à main:
Documentation de
l´ ajustage (GLP)
Date: 18/05/10 Heure: 14:26
Balance
Constructeur: ___________________
_________________________________________
Modèle: ___________________
_________________________________________
N° de série: ___________________
_________________________________________
ID: ___________________
_________________________________________
Poids d´ajustage
externe interne
N° de série: ___________________
Valeur nominale: ___________________
Catégorie: ___________________
_________________________________________
Ajustage réussi:
oui non
_________________________________________
Contrôler: ___________________
Signature: ___________________
10 YKB-01-BA-f-1010
10 Condition pour le stockage et l’utilisation du papier thermique
Un stockage correct du papier thermique est la garantie d’une longue conservation.
Stockage :
- Endroit de stockage sombre (pas d’incidence directe des rayons du soleil)
- Humidité relative de l’air max. 65%
- Température max. 25°C
N’entreposez pas de papier imprimé aux conditions suivantes:
- Pas de rayons du soleil directs ou de lumière ambiante intensive
- Pas de contact avec de l’alcool, des produits détergents et des substances
analogues (ex : colles),
- Pas de stockage dans des chemises en PVC
- Température de stockage < 25ºC.
11 Câble d’imprimante
YKB-01-BA-f-1010 11
12 Aide succincte en cas de panne
Symptôme remède
Le voyant d’alimentation
ne s’allume pas.
Le papier ne sort pas. Vérifiez si le papier a été correctement inséré,
Le papier sort sans
impression de
l’imprimante:
Il n’y a pas d’impression
et le papier ne sort pas
Faux caractères sont
imprimés
L’impression est clair Vérifiez si la température de fonctionnement n’est pas supérieure à la
Si la panne ne peut pas être réparée, veuillez consulter votre revendeur.
Vérifiez si le bloc d’alimentation est branché à l’imprimante et au secteur.
si la fente d’entrée du mécanisme est dégagée.
Vérifiez si le papier a été inséré face thermosensible tournée vers la tête
d’impression, si les DIPSwitches SW sont correctement réglés.
Vérifiez si le câble de branchement est connecté des deux côtés,
si l’imprimante imprime l’auto-test, si les DIPSwitches SW sont
correctement réglés.
Vérifiez si les DIPSwitches SW sont correctement réglés.
valeur tolérée, si le papier conseillé par le fabricant est utilisé.
12 YKB-01-BA-f-1010
