KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@kern-sohn.com
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com

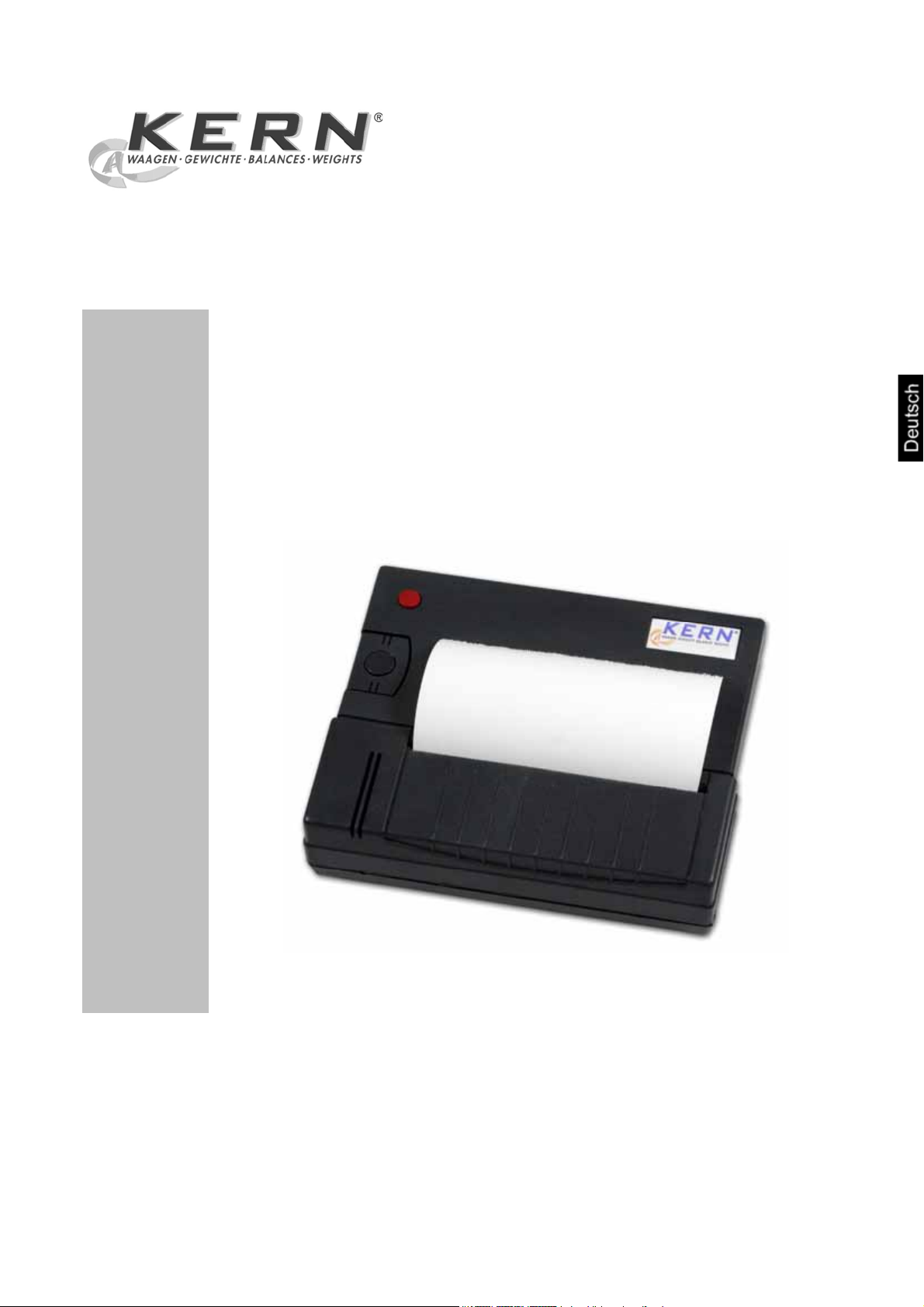

Betriebsanleitung Statistikdrucker
KERN YKS-01
Version 1.0
05/2010
D
YKS-01-BA-d-1010
D
KERN YKS-01
Version 1.0 05/2010
Betriebsanleitung
Statistikdrucker
Inhaltsverzeichnis
1 Technische Daten ...................................................................................................3
2 Auspacken...............................................................................................................4
3 Aufstellung und Inbetriebnahme...........................................................................4
4 Benennung der Druckereinzelteile........................................................................ 4
5 Vorbereitung des Druckers für die Arbeit.............................................................5
6 Bedienelemente.......................................................................................................7
7 Einschalten..............................................................................................................7
8 Statistikfunktion......................................................................................................8
8.1 Arithmetischer Mittelwert der Grundgesamtheit:............................................................................ 9
8.2 Standardabweichung der Grundgesamtheit.................................................................................... 9
8.3 Standardabweichung einer Stichprobe............................................................................................ 9
9 GLP-Protokoll........................................................................................................10
10 Vorausset zung für Lagerung und Verwendung von Thermopapier.................11
11 Druckerkabel .........................................................................................................11
12 Kleine Pannenhilfe................................................................................................12
2 YKS-01-BA-d-1010
Der Drucker YKS-01 ist ein Standard Thermodrucker
1 Technische Daten
Druck
bidirektionaler Thermaldruck mit beweglichem 8-Punkteknopf
Aufbau eines Zeichens
Druckgeschwindigkeit
Anzahl von Zeichen in
einer Zeile
Zeichensatz
Thermopapier
max.
Aufrolldurchmesser
Stromversorgung
externes Netzgerät
Energieverbrauch
Versorgungsschnittstelle
Baudrate
Parameter/Datenformat
Parität
Übertragungsprotokoll
Matritze 8x8 Punkte
0,75 Zeilen
40, 80
IBM set 2
in einer Rolle, Breite 112mm, Länge 20m
42 m
8.5 V – 14 V DC
230 V 50 Hz 0.12 A / 9V DC 1.3 A
3 W 15W
Typ Jack 2.1
1200, 2400, 4800, 9600 Baud
8 oder 7 Bits, mit oder ohne Paritätskontrolle
gerade oder ungerade
hardwarebezogen mit DTR
Arbeitsdauer
Betriebstemperatur
Luftfeuchtigkeit
Abmessungen
Gewicht
5000 Stunden oder 500 000 Zeilen
5°C – 35°C
max. 80 % relativ (nicht kondensierend)
165 x 140 x 50 mm
0.45 kg (ohne Papierrolle)
YKS-01-BA-d-1010 3
2 Auspacken
Die Lieferung beinhaltet:
1 - Drucker
2 - Netzgerät
3 - Druckerkabel
4 - 1 x Rolle Thermopapiers
5 - Betriebsanleitung
Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte sofort an Ihren
Händler.
3 Aufstellung und Inbetriebnahme
Arbeiten Sie mit dem Drucker nur an Arbeitsplätzen mit folgenden
Umgebungsbedingungen:
Temperatur: 5°C – 35°C
Feuchtigkeit: 10 – 80 % (ohne Kondensation)
Beachten Sie am Aufstellort folgendes:
Staub- und feuchtigkeitsfrei
Platzierung des Druckers neben starken Wärmequellen vermeiden
Platzierung des Geräts in der Reichweite von starken elektrischen, magnetischen,
elektromagnetischen und Impulsfeldern und Flächen, die elektrostatische Ladungen
ansammeln vermeiden
direktes Einwirken von Sonnenlicht, Stößen oder Erschütterungen vermeiden.
Die Stromversorgung erfolgt über das externe Netzgerät.
Der aufgedruckte Spannungswert muss mit der örtlichen Spannung übereinstimmen.
Verwenden Sie nur KERN-Originalnetzgeräte.
Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN.
4 Benennung der Druckereinzelteile
1 - EIN-/AUS-Schalter
2 - Abdeckung des Papierfaches
3 - LED für Anzeige EIN/AUS
4 - Schnittstelle für Anschluss an Waage
5 - Schnittstelle für Druckerversorgung
6 - „Feed“-Knopf
7 - Funktionstaste
4 YKS-01-BA-d-1010
5 Vorbereitung des Druckers für die Arbeit
Mit den Mikroschaltern (switches), wird die Betriebsart des Druckers eingestellt.
SW1
SW2
SW3
OFF
ON
OFF
ON
SW5
SW6
Sprache
SW7
SW8
Änderungen in den Einstellungen der Mikroschalter sind bei ausgeschalteter
Stromversorgung vorzunehmen.
Die Änderungen werden beim erneuten Einschalten übernommen.
Anschliessen der Kabel:
Der Drucker verfügt über zwei Schnittstellen an der Hinterwand des Gehäuses:
Anschluss Druckerkabel
Anschluss Netzgerät
Verwenden Sie mit Ihrem Drucker ausschließlich Zubehör und Waagen von
KERN. Beim Anschluss der Kabel an den Drucker muss dieser von der
Netzspannung getrennt werden.
Abnahme der Abdeckung des
Papierfaches
Einstellung der Mikroschalter
1200 2400 4800 9600
ON OFF ON OFF
ON ON OFF OFF
SW4
OFF
OFF
ON
ON
ON Sommerzeit
OFF Winterzeit
ON Statistik ON
OFF Statistik OFF
POL.
ON
ON
FORMAT
8 bits – no parity
7 bits – odd parity
7 bits – even parity
7 bits – ignore parity
GER.
OFF
ON
ENG.
ON
OFF
FRA.
OFF
OFF
YKS-01-BA-d-1010 5
Vorbereiten des Papiers:
⇒ Ein Ende des Papiers umklappen, bevor
es in den Drucker eingelegt wird
Einlegen des Papiers
⇒ Das umgeklappte Ende des Papiers in
den Mechanismus einlegen
⇒ Druckversorgung einschalten
⇒ „FEED“-Taste so lange gedrückt halten,
bis das Papier aus dem Ausgangsschlitz
des Mechanismus hervortritt
Abreissen des Papiers
⇒ den Ausdruck quer zur Ausdrucksrichtung
ziehen, sodaß er an der am Druckergehäuse
befundlichen Schneidleiste anliegt
Ausdruck nicht nach oben ziehen.
6 YKS-01-BA-d-1010
6 Bedienelemente
Nach dem Anschließen des Netzgeräts an den Drucker und ans Netz, sowie nachdem
der ON/OFF-Schalter des Druckers in die "ON"-Stellung umgeschaltet worden ist,
leuchtet der rote Anzeige der Versorgung.
Diese Anzeige signalisiert ebenfalls, dass der Drucker arbeitsbereit ist.
7 Einschalten
⇒ Beim Einschalten „FEED“-Taste drücken, der Drucker führt einen Selbsttest durch
und die Parameter werden gedruckt.
Die rote LED leuchtet, der Drucker ist betriebsbereit.
⇒ „FEED”-Taste drücken: Numerator ein.- bzw. ausschalten, wenn Statistikfunktion
auf „ON“
⇒ „FEED”-Taste drücken und gedrückt halten: Transport des Papiers.
⇒ „FEED“-Taste drücken: Datum und Uhrzeit ein.- bzw. ausschalten, wenn
Statistikfunktion auf „ON“
YKS-01-BA-d-1010 7
8 Statistikfunktion
Um eine Statistik zu erstellen, muß der Numerator eingeschaltet sein.
Nachdem mehrere Wägungen durchgeführt wurden, wird durch Drücken der
Funktionstaste die Statistik erstellt:
Bsp.: Numerator ON:
Numerator ON
001: 0.366 g
002: 0.363 g
003: 0.357 g
004: 0.354 g
18/05/10 15:01
n 004
∑ 00001.44 g
x 00000.31 g
n-1
σ
n
σ
Min 00000.00 g
Max 00000.36 g
R 00000.36 g
Erläuterung:
n Anzahl der Messwerte
∑ Summe aller Messwerte
x Mittelwert aller Messwerte
n-1
σ
n
σ
Min Minimalwert der
Max Maximalwert der
R Spannweite der
00000.14
00000.44
Standardabweichung der
Grundgesamtheit
Standardabweichung einer
Stichprobe
Grundgesamtheit
Grundgesamtheit
Grundgesamtheit
(Maximalwert – Minimalwert)
8 YKS-01-BA-d-1010
8.1 Arithmetischer Mittelwert der Grundgesamtheit:
8.2 Standardabweichung der Grundgesamtheit
8.3 Standardabweichung einer Stichprobe
YKS-01-BA-d-1010 9
9 GLP-Protokoll
Zur Erstellung des GLP-Protokolls Funktionstaste beim Einschalten drücken.
Folgendes Protokoll wird erstellt und kann handschriftlich ergänzt werden:
Dokumentation der
Justierung (GLP)
Datum: 18/05/10 Zeit: 14:26
Waage
Hersteller: ___________________
_________________________________________
Modell: ___________________
_________________________________________
Seriennr.: ___________________
_________________________________________
ID: ___________________
_________________________________________
Justiergewicht
extern intern
Seriennr.: ___________________
Nennwert: ___________________
Klasse: ___________________
_________________________________________
Justierung erfolgreich:
ja nein
_________________________________________
Prüfer: ___________________
Unterschrift: ___________________
10 YKS-01-BA-d-1010
10 Voraussetzung für Lagerung und Verwendung von Thermopapier
Eine langfristige Nutzbarkeit von Thermopapier wird durch die richtige Lagerung erreicht.
Lagerung:
- Dunkle Lagerorte (kein direktes Sonnenlicht)
- Max. relative Luftfeuchtigkeit 65%
- Max. Temperatur 25°C
Bedrucktes Papier nur unter folgenden Bedingungen lagern:
- Keine direkte Sonnenbestrahlung oder intensives Raumlicht
- Kein Kontakt mit Alkohol, Lösungsmitteln und ähnlichen Substanzen (z.B.
Klebstoffe),
- Keine Aufbewahrung in PVC-Hüllen
- Lagerungstemperatur < 25ºC.
11 Druckerkabel
YKS-01-BA-d-1010 11
12 Kleine Pannenhilfe
Symptom Abhilfe
Der Anzeiger der
Versorgung leuchtet nicht.
Papier tritt nicht hervor. Prüfen, ob das Papier korrekt eingelegt worden ist,
Das Papier kommt
unbedruckt aus dem
Drucker:
Es wird nicht gedruckt,
und Papier tritt nicht
hervor
Falsche Zeichen werden
gedruckt
Der Ausdruck ist unklar Prüfen, ob die Betriebstemperatur nicht über dem zugelassenen Wert
Falls der Fehler nicht behoben werden kann, wenden Sie sich an Ihren Händler.
Prüfen, ob das Netzgerät an den Drucker und ans Netz angeschlossen
ist.
ob der Eingangsschlitz des Mechanismus frei ist.
Prüfen, ob das Papier mit seiner thermosensitiven Seite zum Druckkopf
eingelegt worden ist, ob die SW-Schalter korrekt eingestellt sind.
Prüfen, ob das Anschlusskabel an beiden Seiten angeschlossen ist,
ob der Drucker den Selbsttest druckt, ob die SW-Schalter korrekt
eingestellt sind.
Prüfen, ob die SW-Schalter korrekt eingestellt sind.
liegt, ob das von dem Hersteller empfohlene Papier verwendet wird.
12 YKS-01-BA-d-1010
