Gebruiksaanwijzing Thermische Printer
KERN YKB-01N
Versie 2.2
11/2011
NL
YKB-01N-nl-1122
NL
KERN YKB-01N
Versie 2.2 11/2011
Gebruiksaanwijzing
Thermische printer
De printer YKB-01N is een thermische standaardprinter
1. Technische gegevens
Druk
Opbouw van een
karakter
Druksnelheid
Aantal karakters
in een regel
Karakterset
Thermisch
papier
Max.
oproldiameter
Stroomvoorziening
Extern voedings-
apparaat
Energieverbruik
Voedingsinterfa
ce
Transmissiesnel
heid
Parameter/gege
vensformaat
Pariteit
Transmissieprot
ocol
Werkduur
Bedrijfstemperat
uur
Luchtvochtigheid
Bidirectionele thermale druk met beweegbare 8-punts kop
Matrijs 8x8 punten
0,75 regels
40, 80
IBM set 2
In een rol, breedte 112 mm, Lengte 20 m
42 m
8.5 V – 14 V DC
230 V 50 Hz 0.12 A / 9V DC 1.3 A
3 W 15W
Type Jack 2.1
1200, 2400, 4800, 9600 Baud
8 of 7 bits, met of zonder pariteitscontrole
Even of oneven
Hardwarematig met DTR
5000 uren of 500 000 regels
5°C – 35°C
Max. 80 % relatief (niet-condenserend)
Afmetingen
Gewicht
165 x 140 x 50 mm
0.45 kg (zonder papierrol)
2 YKB-01N-nl-1122
2. Uitpakken
De levering omvat:
1 - Printer
2 - Voedingsapparaat
3 - Printerkabel
4 - 1 x rol thermisch papier
5 - Gebruiksaanwijzing
Gelieve u onmiddellijk tot uw handelaar te richten indien één van de hoger vermelde
artikelen ontbreekt.
3. Installatie en inbedrijfstelling
Werk enkel met de printer op werkplekken in de hierna volgende
omgevingsomstandigheden:
Temperatuur 5°C – 35°C
Vochtigheid: 10 – 80 % (zonder condensatie)
Gelieve op de plaats van opstelling het volgende in acht te nemen:
Vrij van stof en vochtigheid
Plaatsing van de printer naast krachtige warmtebronnen vermijden
Plaatsing van het apparaat binnen de reikwijdte van krachtige elektrische -,
magnetische- , elektromagnetische - en impulsvelden en oppervlakken, die
elektrostatische ladingen bijeenbrengen, vermijden
Rechtstreekse inwerking van zonlicht, schokken of trillingen vermijden.
De stroomvoorziening gebeurt door middel van het externe voedingsapparaat.
De opgedrukte spanningswaarde moet met de lokale spanning overeenstemmen.
Maak enkel gebruik van originele voedingsapparaten van de firma KERN.
Het gebruik van andere fabrikaten vereist de toestemming van de firma KERN.
4. Benaming van de individuele onderdelen van de printer
1 – Schakelaar AAN/UIT
2 – Afdekking van het papiervak
3 – LED voor weergave AAN/UIT
4 – Interface voor aansluiting op weegschaal
5 – Interface voor printervoeding
6 – Knop „Feed“
YKB-01N-nl-1122 3
5. Voorbereiding van de printer op het werk
Afname van de afdekking van het
papiervak
Instelling van de microschakelaars
Met de microschakelaars (“switches”) wordt de modus van de printer ingesteld.
SW1
SW2
SW3
SW4
SW5
SW6
SW7
SW8
1200 2400 4800 9600
ON OFF AAN OFF
ON ON OFF OFF
ON 8 databits (“No”-pariteit)
OFF 7 databits
ON “Yes”-pariteit
OFF “No”-pariteit
ON “Even”-pariteit
OFF “Odd”-pariteit
ON Zomertijd
OFF Wintertijd
Geen functie
Geen functie
Wijzigingen van de instellingen van de microschakelaars dienen bij een
uitgeschakelde stroomvoorziening doorgevoerd te worden.
De wijzigingen worden na volgend starten van het apparaat in aanmerking
genomen.
Aansluiten van de kabels:
De printer beschikt over twee interfaces aan de achterwand van de behuizing:
Aansluiting printerkabel
Aansluiting voedingsapparaat
Gebruik samen met uw printer uitsluitend accessoires en weegschalen van
KERN. Bij de aansluiting van de kabels op de printer moet deze laatste van de
netspanning verbroken worden.
4 YKB-01N-nl-1122

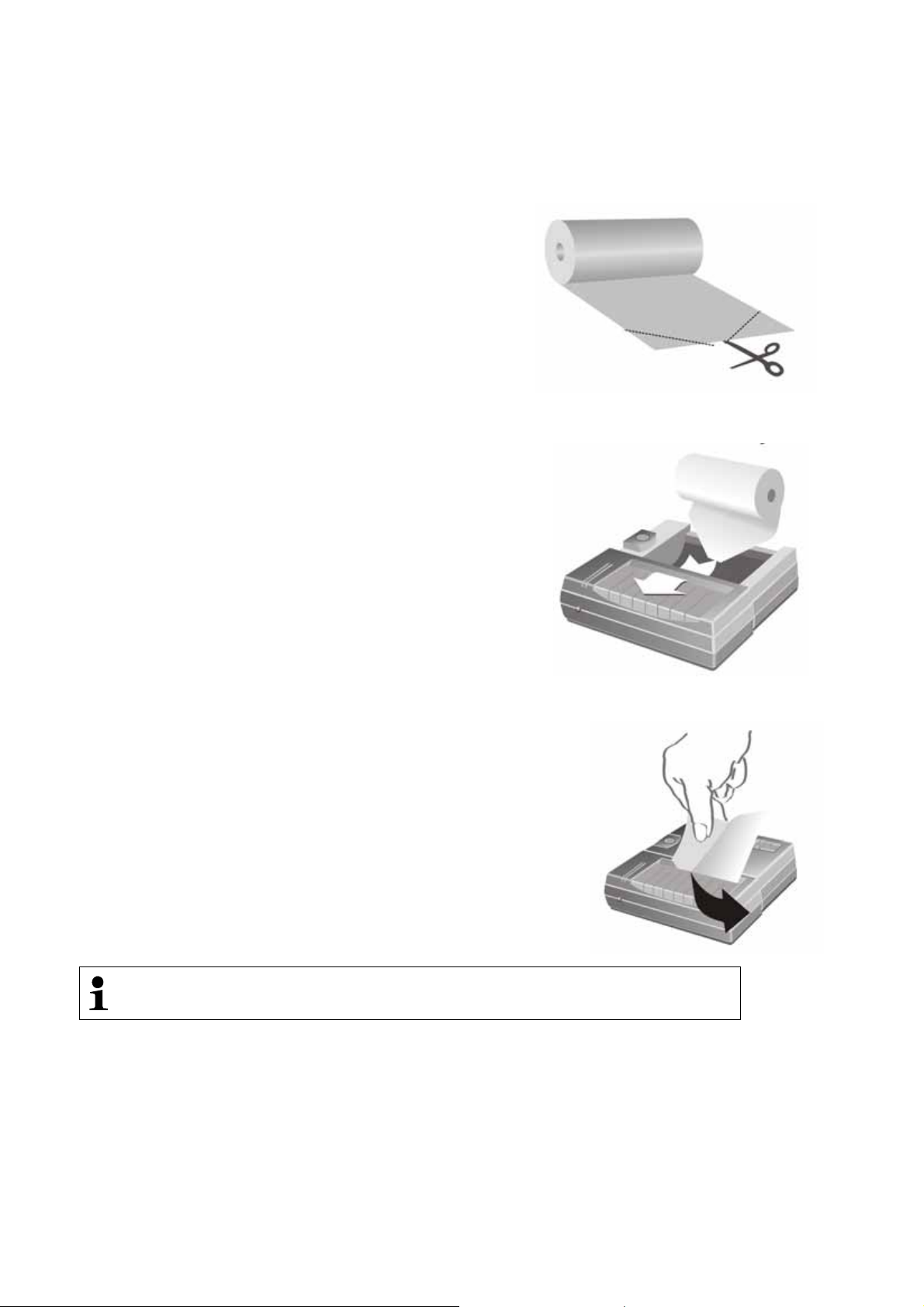

Voorbereiden van het papier:
⇒ Een uiteinde van het papier omklappen
voordat het in de printer gelegd wordt.
Inleggen van het papier
⇒ Het omgeklapte uiteinde van het papier in
het mechanisme leggen
⇒ Drukvoorziening inschakelen
⇒ Toets „FEED“ zolang ingedrukt houden
totdat het papier uit de uitgangssleuf van
het mechanisme tevoorschijn komt
Afscheuren van het papier
⇒ Aan de afdruk haaks op de afdrukrichting
trekken, zodat de afdruk tegen de aan de
behuizing van de printer gesitueerde snijdlijst
ligt
Afdruk niet naar boven trekken.
YKB-01N-nl-1122 5
6. Bedieningselementen
Na de aansluiting van het voedingsapparaat op de printer en op het stroomnet en ook
nadat
de schakelaar ON/OFF van de printer naar de stand "ON" omgeschakeld werd,
Is het rode display van de voeding verlicht.
Dit display signaleert eveneens dat de printer operationeel is.
7. Inschakelen
⇒ Bij het inschakelen toets „FEED“ indrukken, de printer voert een
inschakeldiagnose door
en de parameters worden afgedrukt.
De rode LED is verlicht, de printer is operationeel.
⇒ Toets „FEED” indrukken: Datum en tijdstip respectievelijk in- en uitschakelen
⇒ Toets „FEED” indrukken en ingedrukt houden: Transport van het papier.
8. Datum en tijd instellen
Om de modus voor instellen van datum/tijd op te roepen de printer aanzetten en tijdens het
starten de toets FEED drukken en gedrukt houden. De printer wordt zelfgediagnosticeerd, zijn
parameters worden uitgeprint.
Na voltooide zelfdiagnose wordt de volgende opmerking geprint:
“To set date and time push a long time the button or a short to exit.”
Nadat deze opmerking wordt geprint, de toets FEED drukken en
gedrukt houden. De volgende opmerking wordt geprint
“Set time, push a short to change value a long time to valid.”.
De tijd en datum worden geprint. 00:45 21/01/11
Tijdinstelling:
De toets FEED drukken, boven de eerste positie van de tijdsaanduiding
wordt een pijtje reprint, de datumaanduiding wordt niet meer geprint.
De toets FEED zo vaak drukken totdat het gewenste tijdcijfer wordt
aangemerkt.
Om de tweede positie te kiezen de toets FEED drukken en gedrukt
houden.
Boven de tweede positie van de tijdsaanduiding verschijnt een pijltje.
De toets FEED zo vaak drukken totdat het gewenste tijdcijfer wordt
geprint.
Om de positie van de minutenaanduiding te wijzigen als voormeld handelen.
Nadat de tijd wordt gewijzigd of de modus instelling van datum/tijd verlaten door de toets te
drukken, of naar de datuminstelling overgaan door de toets te drukken en gedrukt houden:
(voorbeeld)
V
10:45
(voorbeeld)
V
20:45
(voorbeeld)
V
20:45
(voorbeeld)
V
23:45
(voorbeeld)
6 YKB-01N-nl-1122
Datuminstelling:
De toets FEED drukken en gedrukt houden, de volgende opmerking verschijnt
“To set date a long time the button or a short time to exit.”.
Om datum te wijzigen de toets FEED drukken en gedrukt
houden. De opmerking wordt geprint
“Set date, push a short to change value a long time to valid.”.
V
11/01/11
(voorbeeld)
De laatst ingestelde datum wordt geprint, boven de eerste positie
van de datumaanduiding verschijnt een pijltje.
De toets FEED zo vaak drukken totdat het gewenste cijfer wordt
geprint.
V
21/01/11
(voorbeeld)
Om de tweede positie te kiezen de toets FEED drukken en
gedrukt houden.
V
21/01/11
(voorbeeld)
De toets FEED zo vaak drukken totdat de gewenste dag wordt
geprint.
V
25/01/11
(voorbeeld)
Om de maand en het jaar in te stellen als voormeld handelen.
Nadat alle posities worden gewijzigd de toets FEED drukken en gedrukt houden,
daardoor wordt de modus instellen van datum/tijd verlaten.
De volgende opmerking verschijnt:
“Exit of date and time menu.”.
YKB-01N-nl-1122 7
9. Vereiste voorwaarde voor opslag en gebruik van thermisch papier
Bruikbaarheid op lange termijn van thermisch papier wordt door een correcte opslag
gerealiseerd.
Opslag:
- Donkere opslagplaatsen (geen vlak zonlicht)
- Max. relatieve luchtvochtigheid 65%
- Max. temperatuur 25°C
Bedrukt papier uitsluitend in volgende omstandigheden bewaren:
- Geen vlakke zoninstraling of intensief kamerlicht
- Geen contact met alcohol, oplosmiddelen en gelijkaardige substanties
(bijvoorbeeld lijmen)
- Geen bewaring in PVC-hoezen
- Opslagtemperatuur < 25ºC.

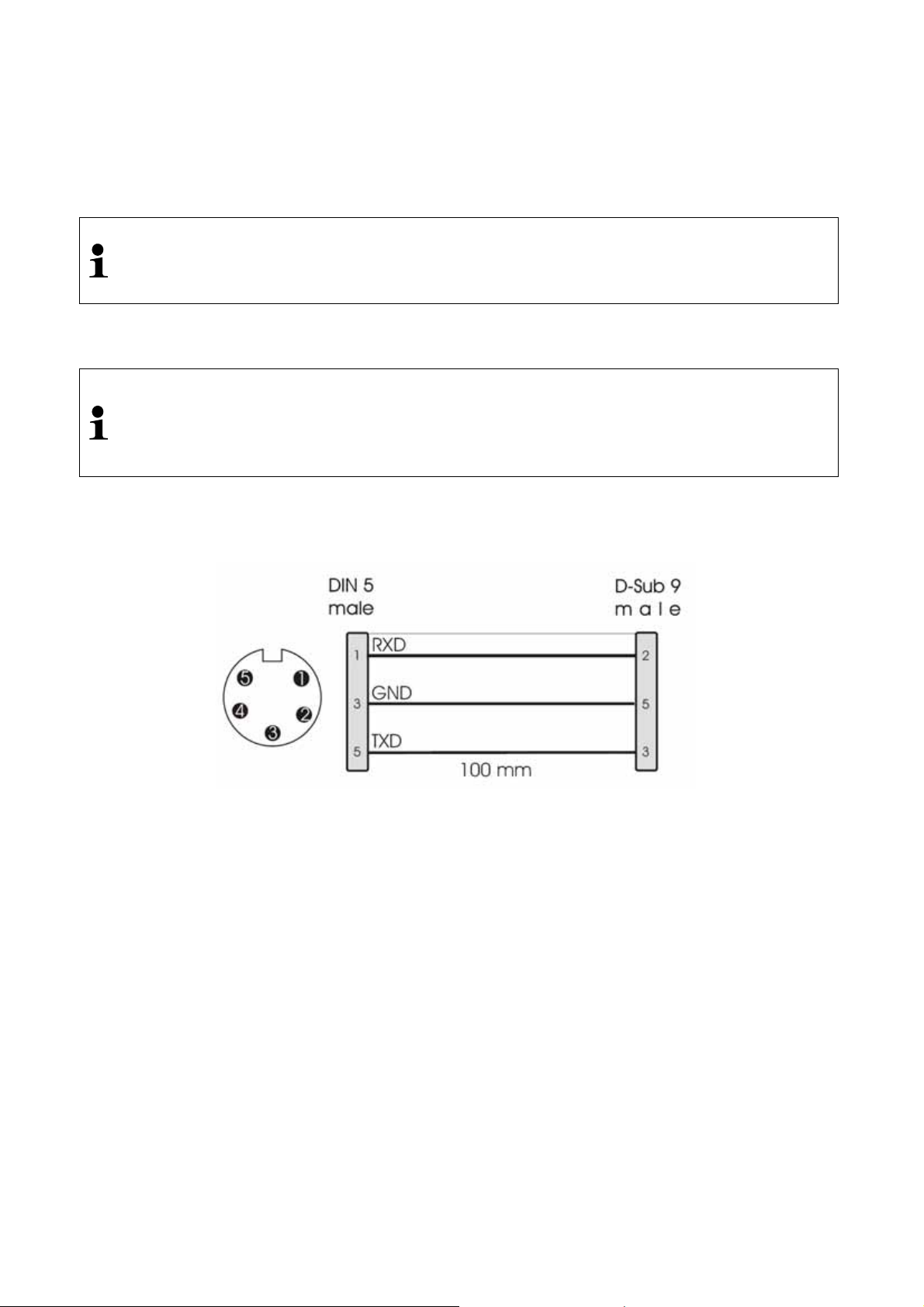

10. Printerkabel
8 YKB-01N-nl-1122
11. Kleine hulp bij pannes
Symptoom Remedie
De wijzer van de voeding
is niet verlicht.
Papier komt niet
tevoorschijn.
Het papier komt
onbedrukt uit de printer:
Er wordt niet afgedrukt en
papier komt niet
tevoorschijn
Er worden verkeerde
karakters afgedrukt
De afdruk is onduidelijk Nagaan, of de bedrijfstemperatuur niet meer dan de toegestane waarde
Nakijken, of het voedingsapparaat op de printer en op het stroomnet
aangesloten is.
Nagaan, of het papier correct ingelegd werd, of de ingangssleuf van het
mechanisme vrij is.
Nakijken, of het papier met zijn thermisch gevoelige zijde tegenover de
drukknop ingelegd werd, of de SW-schakelaars correct ingesteld zijn.
Nagaan, of de aansluitkabel aan beide zijden aangesloten is, of de printer
de inschakeldiagnose afdrukt, of de SW-schakelaars correct ingesteld zijn.
Nagaan, of de SW-schakelaars correct ingesteld zijn.
bedraagt, of het door de fabrikant aanbevolen papier gebruikt wordt.
Indien de fout niet verholpen kan worden, richt u zich tot uw handelaar.
