KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@kern-sohn.com
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
Betriebsanleitung

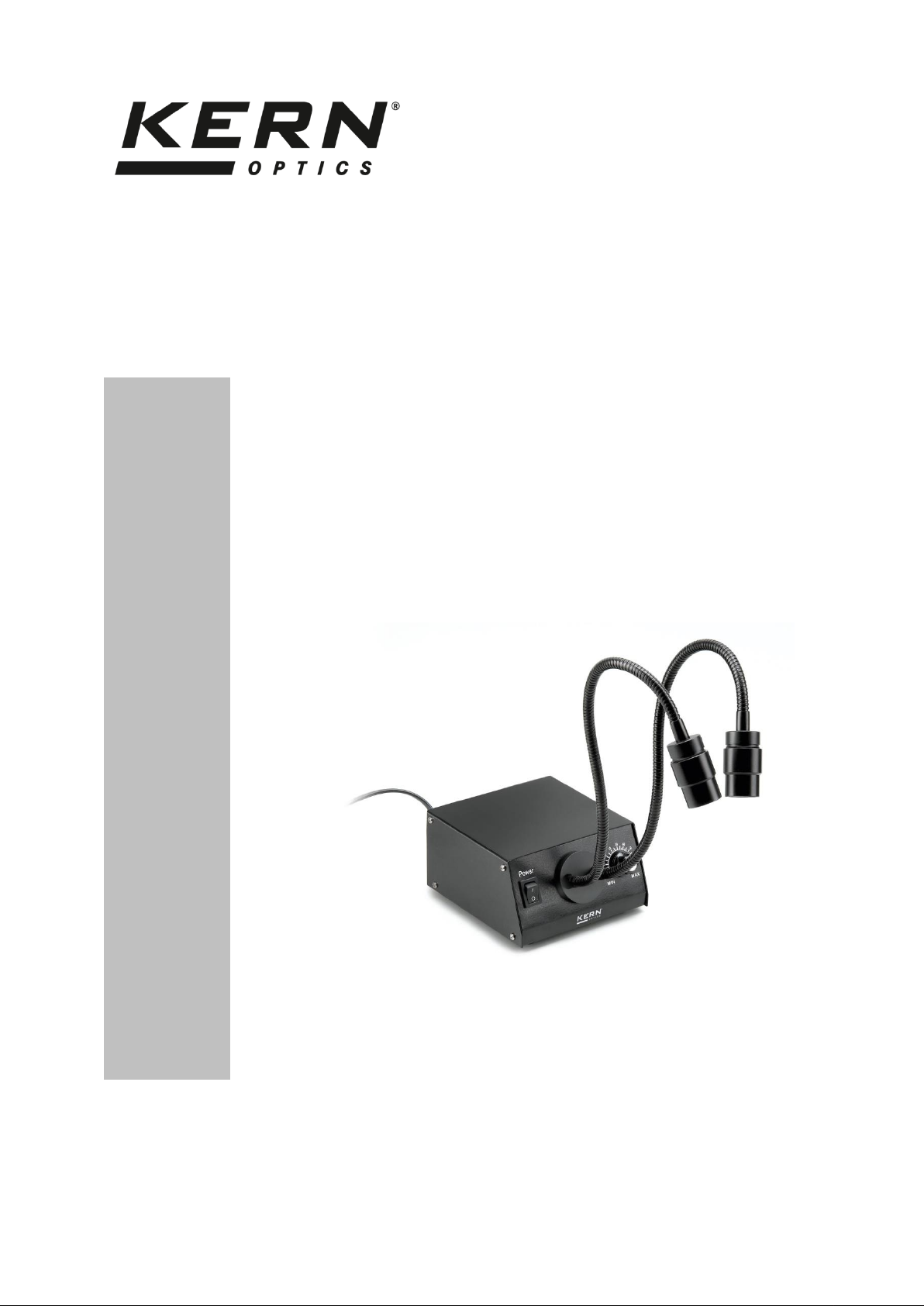

Schwanenhalsbeleuchtung
KERN OZB-IF
OZB-A4515
Version 1.0
01/2018
OZB-A4515-BA-d-1810
D
KERN OZB-A4515
Version 1.0 01/2018
Betriebsanleitung
Schwanenhalsbeleuchtung
Inhaltsverzeichnis
1 Vor Gebrauch ............................................................................... 3
1.1 Hinweise zur Elektrik................................................................................................................ 3
1.2 Aufbewahrung .......................................................................................................................... 3
2 Nomenklatur ................................................................................. 4
3 Technische Daten / Ausstattung ................................................. 5
4 Bedienung .................................................................................... 6
5 Lampenwechsel ........................................................................... 6
6 Sicherungswechsel...................................................................... 6
7 Service .......................................................................................... 7
8 Entsorgung ................................................................................... 7
9 Weitere Informationen ................................................................. 7
OZB-A4515-BA-d-1810 2
1 Vor Gebrauch
1.1 Hinweise zur Elektrik
Vor dem Anschluss an ein Stromversorgungsnetz muss auf jeden Fall auf die
Verwendung der richtigen Eingangsspannung geachtet werden. Auf dem Gerät
befindet sich die Angabe, wonach man sich bei der Netzkabelwahl richten muss, an
der Rückseite direkt über dem Netzkabeleingang. Werden diese Vorgaben nicht
eingehalten, können Brände oder sonstige Schäden am Gerät entstehen.
Ebenso sollte der Hauptschalter ausgeschaltet sein, bevor das Netzkabel
angeschlossen wird. Die Auslösung eines elektrischen Schocks wird somit
vermieden.
Wenn man ein Verlängerungskabel benutzt, dann muss das verwendete Netzkabel
geerdet sein.
Falls die Originalsicherung durchbrennt, darf sie nur durch eine geeignete Sicherung
ersetzt werden.
Sämtlicher Umgang mit den Geräten bei dem man mit der Elektrik in Kontakt kommt,
wie z.B. Lampen- oder Sicherungswechsel, darf nur vorgenommen werden, wenn
der Stromanschluss getrennt ist.
Das Gehäuse darf niemals geöffnet werden, um Änderungen an den elektrischen
Komponenten durchzuführen. Andernfalls erlischt sofort die Garantie und bei
inkorrekter Operation kann das Gerät beschädigt oder unbrauchbar werden.
1.2 Aufbewahrung
Man sollte es vermeiden das Gerät direktem Sonnenlicht, hohen oder zu niedrigen
Temperaturen, Erschütterungen, Staub und hoher Luftfeuchtigkeit auszusetzen.
Der geeignete Temperaturbereich beträgt 0 - 40° C und eine relative Luftfeuchtigkeit
von 85 % sollte nicht überschritten werden.
Das Gerät sollte sich immer auf einer festen, glatten und horizontalen Oberfläche
befinden.
3 OZB-A4515-BA-d-1810
2 Nomenklatur
Netzkabel
Gehäuse
Hauptschalter
Drehdimmer
LED-Leuchten
Schwanenhälse
OZB-A4515-BA-d-1810 4
3 Technische Daten / Ausstattung
Abmessungen Produkt:
120x370x250 mm
Abmessungen Verpackung:
300x250x250 mm
Nettogewicht:
1,5 kg
Bruttogewicht:
2 kg
Eingangsspannung:
AC 100-240V, 50-60Hz
Sicherung:
2A 5x20mm
5 OZB-A4515-BA-d-1810
4 Bedienung
1. Netzkabel an Versorgungsnetz anschließen.
2. Gerät einschalten anhand des Hauptschalters.
3. Die flexiblen Schwanenhälse entsprechend biegen, um die LEDLeuchten in die bevorzugte Position zu bringen.
4. Anhand des Drehdimmers die bevorzugte Lichtintensität einstellen.
5 Lampenwechsel
Bitte kontaktieren Sie die KERN Optics Service-Abteilung.
6 Sicherungswechsel
An der Rückseite der Beleuchtungseinheit neben dem Netzkabeleingang befindet
sich das Sicherungsgehäuse. Bei ausgeschaltetem Gerät und entferntem
Netzstecker kann das Gehäuse herausgeschraubt werden. Die Zuhilfenahme eines
Schraubenziehers wird hierbei empfohlen. Die defekte Sicherung kann nun aus
ihrem Gehäuse entnommen und durch eine neue ersetzt werden.
Danach gilt es das Sicherungsgehäuse wieder in die Einschraubstelle
hineinzudrehen.
OZB-A4515-BA-d-1810 6
7 Service
Alle Sprachversionen beinhalten eine unverbindliche Übersetzung.
Verbindlich ist das deutsche Originaldokument.
Internationale Temperatur Korrektur Tabelle für °Brix (% Zuckergradient)
Das Ergebnis um die folgenden Werte korrigieren (Refraktometer muss korrekt kalibriert sein bei 20°C)
Reading °Brix
0.0 5.0 10.0 15.0 20.0 25.0 30.0 35.0 40.0 45.0 50.0 55.0 60.0 65.0 70.0 75.0 80.0 85.0
10.0 -0.53 -0.56 -0. 59 -0.62 -0.65 -0.67 -0. 69 -0.71 -0.72 -0.73 -0. 74 -0.75 -0.75 -0.75 -0. 75 -0.75 -0.74 -0.73
11.0 -0.49 -0.52 -0. 54 -0.57 -0.59 -0.61 -0. 63 -0.64 -0.65 -0.66 -0. 67 -0.68 -0.68 -0.68 -0. 68 -0.67 -0.67 -0.66
12.0 -0.44 -0.47 -0. 49 -0.51 -0.53 -0.55 -0. 56 -0.57 -0.58 -0.59 -0. 60 -0.60 -0.61 -0.61 -0. 60 -0.60 -0.60 -0.59
13.0 -0.40 -0.41 -0. 43 -0.45 -0.47 -0.48 -0. 50 -0.51 -0.52 -0.52 -0. 53 -0.53 -0.53 -0.53 -0. 53 -0.53 -0.52 -0.52
14.0 -0.34 -0.36 -0. 38 -0.39 -0.40 -0.42 -0. 43 -0.44 -0.44 -0.45 -0. 45 -0.46 -0.46 -0.46 -0. 46 -0.45 -0.45 -0.44
15.0 -0.29 -0.31 -0. 32 -0.33 -0.34 -0.35 -0. 36 -0.37 -0.37 -0.38 -0. 38 -0.38 -0.38 -0.38 -0. 38 -0.38 -0.37 -0.37
16.0 -0.24 -0.25 -0. 26 -0.27 -0.28 -0.28 -0. 29 -0.30 -0.30 -0.30 -0. 31 -0.31 -0.31 -0.31 -0. 31 -0.30 -0.30 -0.30
17.0 -0.18 -0.19 -0. 20 -0.20 -0.21 -0.21 -0. 22 -0.22 -0.23 -0.23 -0. 23 -0.23 -0.23 -0.23 -0. 23 -0.23 -0.23 -0.22
18.0 -0.12 -0.13 -0. 13 -0.14 -0.14 -0.14 -0. 15 -0.15 -0.15 -0.15 -0. 15 -0.15 -0.15 -0.15 -0. 15 -0.15 -0.15 -0.15
19.0 -0.06 -0.06 -0. 07 -0.07 -0.07 -0.07 -0. 07 -0.08 -0.08 -0.08 -0. 08 -0.08 -0.08 -0.08 -0. 08 -0.08 -0.08 -0.07
20.0 0.00 0. 00 0.00 0. 00 0.00 0. 00 0.00 0. 00 0.00 0. 00 0.00 0. 00 0.00 0. 00 0.00 0. 00 0.00 0. 00
21.0 0.06 0. 07 0.07 0. 07 0.07 0. 07 0.08 0. 08 0.08 0. 08 0.08 0. 08 0.08 0. 08 0.08 0. 08 0.08 0. 07
22.0 0.13 0. 14 0.14 0. 14 0.15 0. 15 0.15 0. 15 0.16 0. 16 0.16 0. 16 0.16 0. 16 0.15 0. 15 0.15 0. 15
23.0 0.20 0. 21 0.21 0. 22 0.22 0. 23 0.23 0. 23 0.23 0. 24 0.24 0. 24 0.24 0. 23 0.23 0. 23 0.23 0. 22
24.0 0.27 0. 28 0.29 0. 29 0.30 0. 30 0.31 0. 31 0.31 0. 32 0.32 0. 32 0.32 0. 31 0.31 0. 31 0.30 0. 30
25.0 0.34 0. 35 0.36 0. 37 0.38 0. 38 0.39 0. 39 0.40 0. 40 0.40 0. 40 0.40 0. 39 0.39 0. 39 0.38 0. 37
26.0 0.42 0. 43 0.44 0. 45 0.46 0. 46 0.47 0. 47 0.48 0. 48 0.48 0. 48 0.48 0. 47 0.47 0. 46 0.46 0. 46
27.0 0.50 0. 51 0.52 0. 53 0.54 0. 55 0.55 0. 56 0.56 0. 56 0.56 0. 56 0.56 0. 55 0.55 0. 54 0.53 0. 52
28.0 0.58 0. 59 0.60 0. 61 0.62 0. 63 0.64 0. 64 0.64 0. 65 0.65 0. 64 0.64 0. 64 0.63 0. 62 0.61 0. 60
29.0 0.66 0. 67 0.68 0. 69 0.70 0. 71 0.72 0. 73 0.73 0. 73 0.73 0. 73 0.72 0. 72 0.71 0. 70 0.69 0. 68
30.0 0.74 0. 75 0.77 0. 78 0.79 0. 80 0.81 0. 81 0.81 0. 82 0.81 0. 81 0.81 0. 80 0.79 0. 78 0.77 0. 75
Temperatur °C
Sollten Sie trotz Studium dieser Bedienungsanleitung noch Fragen zur
Inbetriebnahme oder Bedienung haben, oder sollte wider Erwarten ein Problem
auftreten, setzten Sie sich bitte mit Ihrem Fachhändler in Verbindung. Das Gerät darf
nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden.
8 Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die
örtlichen Recyclingstellen entsorgen können. Die Entsorgung von Aufbewahrungsbox
und Gerät ist vom Betreiber nach gültigem nationalem oder regionalem Recht des
Benutzerortes durchzuführen.
9 Weitere Informationen
Die Abbildungen können geringfügig vom Produkt abweichen.
Die Beschreibungen und Illustrationen dieser Bedienungsanleitung können ohne
Vorankündigung geändert werden. Weiterentwicklungen am Gerät können solche
Änderungen mit sich bringen.
7 OZB-A4515-BA-d-1810
