Kern SFB 10K1HIP, SFB 15K5HIPM, SFB 20K2HIP, SFB 30K10HIPM, SFB 50K5HIP User guide [es]

KERN & Sohn GmbH

Ziegelei 1
D-72336 Balingen
E-mail: [e-mail]

Tlfn.: +49-[0]7433- 9933-0
Fax.: +49-[0]7433-9933-149
Web: www.kern-sohn.com

Manual de instrucciones
Balanza en acero inoxidable

KERN SFB

Versión 2.4

12/2013
E

SFB-BA-s-1324

E

KERN SFB

Versión 2.4 12/2013

Manual de instrucciones
Balanza en acero inoxidable

Índice

1 Datos técnicos ................................................................................................... 4

2 Descripción de los aparatos .......................................................................... 10

2.1 Descripción del teclado .............................................................................................11

2.1.1 Introducir el valor mediante las teclas de navegación. .................................................... 12

2.2 Descripción del display .............................................................................................12

3 Indicaciones básicas (informaciones generales) ......................................... 13

3.1 Uso previsto ..............................................................................................................13

3.2 Uso inapropiado ........................................................................................................13

3.3 Garantía....................................................................................................................13

3.4 Supervisión de los medios de control........................................................................14

4 Recomendaciones básicas de seguridad ..................................................... 14

4.1 Observar las recomendaciones del manual de instrucciones....................................14

4.2 Formación del personal ............................................................................................14

5 Transporte y almacenaje ................................................................................ 14

5.1 Control de recepción .................................................................................................14

5.2 Embalaje / devolución ...............................................................................................14

6 Desembalaje y emplazamiento ....................................................................... 15

6.1 Lugar de emplazamiento y lugar de explotación .......................................................15

6.2 Desembalaje/emplazamiento ....................................................................................16

6.2.1 Soporte ............................................................................................................................ 17

6.3 Enchufe de red .........................................................................................................20

6.4 Uso con pilas ................................ ................................................................ ............20

6.5 Ajuste .......................................................................................................................21

6.5.1 Dispositivos de pesaje verificados ................................................................................... 22

6.5.2 Dispositivos de pesaje que no aceptan verificación ........................................................ 24

6.6 Linealización ................................ ................................................................ .............25

6.6.1 Dispositivos de pesaje verificados ................................................................................... 25

6.6.2 Sistemas de pesaje sin verificar ...................................................................................... 26

6.7 Verificación ...............................................................................................................27

2 SFB-BA-s-1324

7 Explotación ...................................................................................................... 29

7.1 Encender ..................................................................................................................29

7.2 Apagar ......................................................................................................................29

7.3 Puesta a cero ...........................................................................................................29

7.4 Pesaje simplificado ...................................................................................................29

7.5 Cambiar la unidad de pesaje (únicamente los dispositivos de pesaje que no aceptan

verificación) ..........................................................................................................................30

7.6 Pesaje con tara .........................................................................................................31

7.7 Pesaje con rango de tolerancia ................................................................................32

7.7.1 Control de tolerancia en términos de masa de destino ................................................... 33

7.7.2 Control de tolerancia de la cantidad de destino de unidades .......................................... 35

7.8 Suma manual ...........................................................................................................37

7.9 Suma automática ......................................................................................................39

7.10 Conteo de piezas ......................................................................................................40

7.11 Pesaje de animales ..................................................................................................41

7.12 Bloqueo del teclado ..................................................................................................42

7.13 Luz de fondo del indicador ........................................................................................42

7.14 Función del apagado automático „” ...........................................................................43

8 Menú ................................................................................................................. 44

8.1 Análisis del dispositivo de pesaje no apto para verificación ................................ ......45

8.2 Análisis del dispositivo de pesaje verificado ..............................................................47

9 Mantenimiento, conservación en estado de correcto funcionamiento,

tratamiento de residuos ......................................................................................... 50

9.1 Limpieza ...................................................................................................................50

9.2 Mantenimiento, conservación en correcto estado de funcionamiento .......................50

9.3 Tratamiento de residuos ...........................................................................................50

9.4 Mensajes de error .....................................................................................................50

10 Salida de datos RS 232C (opción) .............................................................. 52

10.1 Datos técnicos ..........................................................................................................52

10.2 Modo de impresora ...................................................................................................52

10.3 Informe de impresión (edición continua de datos) ....................................................53

10.4 Comandos de control remoto ....................................................................................53

10.5 Ayuda en casos de averías menores ................................ ........................................54

11 Certificado de conformidad ........................................................................ 55

SFB-BA-s-1324 3

1 Datos técnicos

SFB 10K1HIP

SFB 15K5HIPM

SFB 20K2HIP

Precisión de lectura (d)

1 g

5 g

2 g

Rango de pesaje (máx.)

10 Kg

15 Kg

20 Kg

Carga mínima (min.)

-

100 g

-

Valor de verificación (e)

-

5 g

-

Clase de verificación

-

III

-

Reproducibilidad

1 g

5 g

2 g

Linealidad

± 1 g

± 5 g

±2 g

Pesa de calibración
recomendada, no incluida
(clase)

10 kg

(M1)

15 kg

(M1)

20 kg

(M1)

Tiempo de preparación

310 minutos

10 minutos

30 minutos

Tiempo de crecimiento de
la señal (típico)

2 s

Unidad de peso

kg

Función Auto-Off

La posibilidad de elegir

Temperatura ambiental

De -10°C a 40°C

Humedad ambiental

De 0% a 95% (sin condensación)

Alimentación eléctrica

Tensión de alimentación 110 V – 230 V, AC

Adaptador de red, tensión secundaria 12 V, 500 mA

Pila (estándar)

Tiempo de servicio con la luz de fondo encendida - 40 horas

Tiempo de servicio con la luz de fondo encendida – 80 horas

Tiempo de carga 12 horas

Dimensiones del panel de
manejo (A x P x A) mm

266 x 165 x 96

Superficie de pesaje en mm

300 x 240

Nivel de protección IP

IP 65

(Únicamente en el caso de uso con batería.)

Interfaz

Soporte



4 SFB-BA-s-1324

KERN

SFB

30K10HIPM

SFB

50K5HIP

SFB

50K5LHIP

SFB

50K-3XL

Precisión de lectura (d)

10 g

5 g

5 g

5 g

Rango de pesaje (máx.)

30 Kg

50 Kg

50 Kg

50 kg

Carga mínima (min.)

200 g - -

-

Valor de verificación (e)

10 g - -

-

Clase de verificación

III - -

-

Reproducibilidad

10 g

5 g

5 g

5 g

Linealidad

± 10 g

± 5 g

± 5 g

± 10 g

Pesa de calibración
recomendada, no incluida
(clase)

30 kg

(M1)

50 kg

(M1)

50 kg

(M1)

50 kg

(M1)

Tiempo de preparación

10 minutos

30 minutos

30 minutos

30 minutos

Tiempo de crecimiento de
la señal (típico)

2 s

Unidad de peso

kg

Función Auto-Off

La posibilidad de elegir.

Temperatura ambiental

De -10°C a 40°C

Humedad ambiental

De 0% a 95% (sin condensación)

Alimentación eléctrica

Tensión de alimentación 110 V – 230 V, AC

Adaptador de red, tensión secundaria 12 V, 500 mA

Pila (estándar)

Tiempo de servicio con la luz de fondo encendida – 40 horas

Tiempo de servicio con la luz de fondo encendida – 80 horas

Tiempo de carga 12 horas

Dimensiones del panel de
manejo (A x P x A) mm

266 x 165 x 96

Superficie de pesaje en mm

300 x 240

300 x 240

400 x 300

500 x 400

Nivel de protección IP

IP 65

(Únicamente en el caso de uso con batería.)

Interfaz (opción)

RS 232

Soporte



SFB-BA-s-1324 5

KERN

SFB

60K20HIPM

SFB

60K20LHIPM

SFB

60K-2XLM

Precisión de lectura (d)

20 g

20 g

20 g

Rango de pesaje (máx.)

60 Kg

60 Kg

60 kg

Carga mínima (min.)

400 g

400 g

400 g

Valor de verificación (e)

20 g

20 g

20 g

Clase de verificación

III

III

III

Reproducibilidad

20 g

20 g

20 g

Linealidad

± 20 g

± 20 g

± 20 g

Pesa de calibración
recomendada, no incluida
(clase)

60 kg

(M1)

60 kg

(M1)

60 kg

(M1)

Tiempo de preparación

10 minutos

10 minutos

10 minutos

Tiempo de crecimiento de
la señal (típico)

2 s

Unidad de peso

kg

Función Auto-Off

La posibilidad de elegir

Temperatura ambiental

De -10°C a 40°C

Humedad ambiental

De 0% a 95% (sin condensación)

Alimentación eléctrica

Tensión de alimentación 110 V – 230 V, AC

Adaptador de red, tensión secundaria 12 V, 500 mA

Pila (estándar)

Tiempo de servicio con la luz de fondo encendida – 40 horas

Tiempo de servicio con la luz de fondo encendida – 80 horas

Tiempo de carga 12 horas

Dimensiones del panel de
manejo (A x P x A) mm

266 x 165 x 96

Superficie de pesaje en mm

300 x 240

400 x 300

500 x 400

Nivel de protección IP

IP 65

(Únicamente en el caso de uso con batería.)

Interfaz

RS 232

Soporte





opción

6 SFB-BA-s-1324

KERN

SFB

100K10HIP

SFB

100K-2L

SFB

100K-2HM

SFB

100K-2LM

Precisión de lectura (d)

10 g

10 g

50 g

50 g

Rango de pesaje (máx.)

100 Kg

100 kg

150 kg

150 kg

Carga mínima (min.)

- - 1 kg

1 kg

Valor de verificación (e)

- - 50 g

50 g

Clase de verificación

- - III

III

Reproducibilidad

10 g

10 g

50 g

50 g

Linealidad

± 10 g

± 20 g

± 50 g

± 50 g

Pesa de calibración
recomendada, no incluida
(clase)

100 kg

(M1)

100 kg

(M1)

120 kg

(M1)

150 kg

(M1)

Tiempo de preparación

30 minutos

30 minutos

10 minutos

10 minutos

Tiempo de crecimiento de
la señal (típico)

2 s

Unidad de peso

kg

Función Auto-Off

La posibilidad de elegir

Temperatura ambiental

De -10°C a 40°C

Humedad ambiental

De 0% a 95% (sin condensación)

Alimentación eléctrica

Tensión de alimentación 110 V – 230 V, AC

Adaptador de red, tensión secundaria 12 V, 500 mA

Pila (estándar)

Tiempo de servicio con la luz de fondo encendida – 40 horas

Tiempo de servicio con la luz de fondo encendida – 80 horas

Tiempo de carga 12 horas

Dimensiones del panel de
manejo (A x P x A) mm

266 x 165 x 96

Superficie de pesaje en mm

400 x 300

500 x 400

400 x 300

500 x 400

Nivel de protección IP

IP 65

(Únicamente en el caso de uso con batería.)

Interfaz (opción)

RS 232

Soporte  opción

opción

SFB-BA-s-1324 7

KERN

SFB

100K-2XL

SFB

100K-2XLM

SFB

120K50HIPM

Precisión de lectura (d)

10 g

50 g

50 g

Rango de pesaje (máx.)

100 kg

150 kg

120 kg

Carga mínima (min.)

-

1 kg

1 kg

Valor de verificación (e)

-

50 g

50 g

Clase de verificación

-

III

III

Reproducibilidad

10 g

50 g

50 g

Linealidad

± 20 g

± 50 g

± 50 g

Pesa de calibración
recomendada, no incluida
(clase)

100 kg

(M1)

150 kg

(M1)

120 kg

(M1)

Tiempo de preparación

30 minutos

10 minutos

10 minutos

Tiempo de crecimiento de
la señal (típico)

2 s

Unidad de peso

kg

Función Auto-Off

La posibilidad de elegir

Temperatura ambiental

De -10°C a 40°C

Humedad ambiental

De 0% a 95% (sin condensación)

Alimentación eléctrica

Tensión de alimentación 110 V – 230 V, AC

Adaptador de red, tensión secundaria 12 V, 500 mA

Pila (estándar)

Tiempo de servicio con la luz de fondo encendida – 40 horas

Tiempo de servicio con la luz de fondo encendida – 80 horas

Tiempo de carga 12 horas

Dimensiones del panel de
manejo (A x P x A) mm

266 x 165 x 96

Superficie de pesaje en mm

650 x 500

400 x 300

Nivel de protección IP

IP 65

(Únicamente en el caso de uso con batería.)

Interfaz (opción)

RS 232

Soporte

opción

opción



8 SFB-BA-s-1324

KERN

SFB

200K-2XL

SFB

300K-1LM

Precisión de lectura (d)

20 g

100 g

Rango de pesaje (máx.)

200 kg

300 kg

Carga mínima (min.)

-

2 kg

Valor de verificación (e)

-

100 g

Clase de verificación

-

III

Reproducibilidad

20 g

100 g

Linealidad

± 40 g

± 100 g

Pesa de calibración
recomendada, no incluida
(clase)

200 kg

(M1)

300 kg

(M1)

Tiempo de preparación

30 minutos

10 minutos

Tiempo de crecimiento de
la señal (típico)

2 s

Unidad de peso

kg

Función Auto-Off

La posibilidad de elegir

Temperatura ambiental

De -10°C a 40°C

Humedad ambiental

De 0% a 95% (sin condensación)

Alimentación eléctrica

Tensión de alimentación 110 V – 230 V, AC

Adaptador de red, tensión secundaria 12 V, 500 mA

Pila (estándar)

Tiempo de servicio con la luz de fondo encendida – 40 horas

Tiempo de servicio con la luz de fondo encendida – 80 horas

Tiempo de carga 12 horas

Dimensiones del panel de
manejo (A x P x A) mm

266 x 165 x 96

Superficie de pesaje en mm

650 x 500

Nivel de protección IP

IP 65

(Únicamente en el caso de uso con batería.)

Interfaz (opción)

RS 232

Soporte

opción

SFB-BA-s-1324 9

2 Descripción de los aparatos

1. Estado de carga de la pila

2. Teclado

3. Indicación de peso

4. Símbolos de tolerancia, véase el capítulo 7.6

5. Unidad de peso

6. Pata con tornillo

7. Nivel (por debajo de la plataforma de la balanza)

10 SFB-BA-s-1324

2.1 Descripción del teclado

Tecla

Función

Encender / apagar

Puesta a cero

Tecla

Validación de los datos introducidos

Tara

Tecla de navegación



Durante la introducción de datos numéricos –

incrementa el dígito que parpadea

En el menú – ir adelante

Indicador de la suma total

Tecla de navegación



Seleccionar el número a la derecha

El valor de pesaje se añade en la memoria a la suma.

Tecla de navegación



Seleccionar el número a la izquierda

Transmisión de datos de pesaje a través del interfaz

C

Borrar

Cambiar entre “Masa bruta”  „Masa neta”

ESC

Volver al menú/modo de pesaje

Ir a la función de pesaje de animales

Ir al pesaje con rango de tolerancia

Suprimir la memoria de la suma

SFB-BA-s-1324 11

2.1.1 Introducir el valor mediante las teclas de navegación.

 Presionar la tecla y aparecerá el ajuste actual. El primer número estará

parpadeando y se le puede cambiar.

 Si el primer número ha sido modificado, presionar la tecla y empezará a

parpadear el segundo número.
Con cada presión de la tecla cambia el valor indicando al número siguiente.
Después de la indicación del último número aparece nuevamente el primer
número.

 Para cambiar los números (parpadeando), presionar tantas veces la tecla hasta

que aparezca el número deseado. A continuación, presionando la tecla
seleccionar los números siguientes y cambiarlos mediante la tecla .

 Terminar la introducción de los datos mediante la tecla .

Indicacione

s

Significado

Pila a punto de descargarse.

STABLE

Índice de estabilización

ZERO

Indicación de cero

GROSS

Masa bruta

NET

Masa neta

AUTO

Suma automática está activa

Kg

Unidad de peso

M+

Sumar

Diodo LED

+ / / -

Indicación de pesaje con rango de tolerancia

2.2 Descripción del display

12 SFB-BA-s-1324

3 Indicaciones básicas (informaciones generales)

3.1 Uso previsto

La balanza que Ud. acaba de comprar sirve para definir la masa (el valor de pesaje)
del material pesado. Tiene que ser considerada como “balanza no autónoma”, es
decir: los objetos pesados tienen que ser colocados delicadamente en el centro del
platillo de la balanza. El valor de la masa se lee después de haber conseguido una
indicación de valor estable.

3.2 Uso inapropiado

No usar las balanzas para pesaje dinámico. Si la cantidad del material pesado
cambia ligeramente (aumentando o disminuyendo), el mecanismo de la balanza de
“compensación-estabilización” ¡puede provocar indicación de valores de pesaje
erróneos! (Ejemplo: Perdidas lentas de líquido del envase colocado sobre la
balanza).
No someter los platos de pesaje a carga durante un tiempo prolongado. En caso
contrario, el mecanismo de medición puede sufrir daños.

Evitar cualquier golpe y sobrecarga del plato por encima de la carga máxima (máx.),
incluyendo la carga que implica la tara. Si no, la balanza puede sufrir daños.
No usar nunca la balanza en locales con riesgo de explosión. La versión de serie no
tiene protección contra deflagraciones.
No se debe proceder a modificaciones estructurales de la balanza. Una modificación
puede conllevar errores en las indicaciones de peso, significa una infracción a las
condiciones técnicas de seguridad así como la inutilización de la balanza.
La balanza puede utilizarse únicamente conforme a las recomendaciones descritas.
Para otros estándares de uso / campos de aplicación necesitan un acuerdo escrito
de KERN.

3.3 Garantía

La garantía se cancela en caso de:

No respetar las recomendaciones del manual de instrucciones,
Uso no conforme a las aplicaciones descritas,
Modificar o abrir el aparato,
Dañar mecánicamente o dañar el aparato por actuación de suministros, de

líquidos, desgaste normal,
Colocar indebidamente el aparato o usar una instalación eléctrica inapropiada,
Sobrecargar el mecanismo de medición,

SFB-BA-s-1324 13

3.4 Supervisión de los medios de control

 Todos los componentes del embalaje original deben

guardarse para el caso de una eventual devolución.

 El transporte de la devolución siempre se ha de efectuar en

el embalaje original.

 Antes de enviar el aparato hay que desconectar todos los

cables conectados así como las unidades sueltas / móviles.

 Si existen, hay que volver a montar las protecciones de

transporte.

 Todas las unidades, p. ej. la pantalla protectora de vidrio, el

platillo de la balanza, la alimentación etc. tienen que estar
asegurados para no desplazarse y dañarse.

En el marco del sistema de garantía de calidad es necesario verificar habitualmente
las propiedades técnicas de medición de la balanza así como, si es accesible, de la
pesa de control. Con este fin, el usuario responsable tiene que definir la periodicidad
adecuada así como el estándar y los limites de estos controles. Las informaciones
sobre la supervisión de las medidas de control: las balanzas, así como las pesas de
muestra, se encuentran accesibles el la página Web de KERN (www.kern­sohn.com). Las pesas de muestra así como las balanzas se pueden calibrar
rápidamente y a un módico precio en el laboratorio acreditado por DKD (Deutsche
Kalibrierdienst), laboratorio de calibrado de KERN (ajuste a las normas en vigor para
cada país).

4 Recomendaciones básicas de seguridad

4.1 Observar las recomendaciones del manual de instrucciones

Antes de instalar y poner en funcionamiento la balanza léase detenidamente el
manual de instrucciones, incluso si tiene experiencia con las balanzas de KERN.

4.2 Formación del personal

El aparato puede ser utilizado y mantenido únicamente por personal formado.

5 Transporte y almacenaje

5.1 Control de recepción

Inmediatamente después de haber recibido el envío es indispensable verificar si no
está visiblemente dañado. El mismo procedimiento se aplica al aparato después de
haberlo extraído de su embalaje.

5.2 Embalaje / devolución

14 SFB-BA-s-1324

6 Desembalaje y emplazamiento

6.1 Lugar de emplazamiento y lugar de explotación

Las balanzas están construidas de forma que indiquen resultados de medición
fiables en condiciones normales de explotación.
Elegir un emplazamiento adecuado para la balanza para asegurar su trabajo preciso
y rápido.

En la elección del emplazamiento hay que respetar los siguientes principios:

Posicionar la balanza sobre una superficie estable y plana;
Evitar temperaturas extremas así como los cambios de temperatura p. ej. en

lugares cercanos a radiadores o lugares donde pueda recibir directamente los
rayos solares

Proteger contra corrientes de aire provocados por puertas y ventanas

abiertas;
Evitar sacudidas durante el pesaje;
Proteger la balanza contra la humedad ambiental alta, los vapores y el polvo;
No exponer el aparato a una fuerte humedad durante un periodo largo de

tiempo. Una condensación no deseada (condensación de la humedad

ambiental sobre el aparato) puede ocurrir si el aparato frío entra en un lugar

caliente. En tal caso el aparato, desconectado, necesita aproximadamente 2

horas de aclimatación a la temperatura ambiente.
evitar cargas estáticas originadas por el material pesado, el contenedor de la

balanza y de la carcasa de protección.
Gracias al nivel de protección IP 67 conforme a la norma DIN EN 60529 la

balanza puede usarse durante un breve periodo en un ambiente húmedo.

En el caso de existencia de campos electromagnéticos (p. ej. teléfonos móviles o
radios), de cargas estáticas o de alimentación eléctrica inestable cabe la posibilidad
de obtener grandes aberraciones en las indicaciones (resultado erróneo de pesaje).
En ese caso es indispensable cambiar la ubicación de la balanza o eliminar el origen
de las perturbaciones.

SFB-BA-s-1324 15

6.2 Desembalaje/emplazamiento

Balanza, véase el capítulo 2
Adaptador de red
Pila
Manual de instrucciones

 Quitar la plataforma de la balanza

dado que el nivel se encuentra debajo
de ella.

 Poner la balanza en posición horizontal

usando las patas con tornillos
regulables. La burbuja de aire del nivel
ha de estar centrada.

Elementos entregados / accesorios de serie

Sacar con cuidado la balanza del envoltorio, quitar el plástico y colocar el soporte y
el display (ver el cap. 6.2.1) en el lugar previsto de uso.

Para quitar las protecciones de transporte:

1. Modelos con dimensiones de plataforma de 300 x 240 mm

Desatornillar y sacar los tornillos indicados.

2. Modelos con dimensiones de plataforma de 400 x 300 mm

Desatornillar y sacar los tornillos indicados con la pegatina .
Atención: No quitar los tornillos lacados.
Únicamente un puente de pesaje nivelado correctamente indica unos resultados

correctos de pesaje.
El puente de pesaje ha de ser nivelado en la primera instalación y tras cada cambio
de ubicación.

16 SFB-BA-s-1324

6.2.1 Soporte

Fijar el soporte de la plataforma mediante los 4 tornillos [1], arandelas de
protección y arandelas regulares, como se indica en la imagen. Atención, evitar
doblar y dañar el cable. Ajustar el tornillo de soporte [2] destinado a asegurar la
estabilidad del conjuntoen.

Ejemplo de montaje: modelos con dimensiones de plataforma de 300 x 240
mm:

SFB-BA-s-1324 17

Sacar el display de la sujeción del soporte quitando las tuercas laterales [3].

Mediante los 4 tornillos con cabeza ovalada [4] y las arandelas fijar el soporte con el
sujeción de la pantalla.
Volver a colocar y ajustar el display mediante las tuercas [3].

18 SFB-BA-s-1324

Contenido de la entrega: modelos con dimensiones de plataforma 400 x 300



Tubo del soporte



Adaptador del display



Pata del soporte

mm:

SFB-BA-s-1324 19

Rojo:

La tensión es inferior al mínimo predefinido.

Verde:

La pila está cargada.

Amarillo:

La pila está cargándose

El nivel de protección IP65 está asegurado únicamente en el
caso de uso con batería.

6.3 Enchufe de red

La alimentación eléctrica funciona mediante un adaptador de red. El valor de tensión
impreso tiene que ser el adecuado a la tensión local. Usar únicamente los
adaptadores de red originales, entregados por KERN. El uso de otro producto
requiere un acuerdo otorgado por KERN.

6.4 Uso con pilas

Antes la primera utilización, recomendamos carguen la pila mediante el adaptador
de red durante como mínimo 12 horas.
La aparición del símbolo significa que las pilas dejarán de ser operativas en un
corto periodo de tiempo. El aparato puede seguir trabajando aproximadamente 10
horas. Transcurrido este tiempo se apagará automáticamente. La pila se debe
cargar mediante el adaptador de red entregado.
Durante la carga, el diodo LED informa del estado de carga de la pila.

Para ahorrar la pila, es posible activar la función de apagado automático
„AUTO OFF”, véase el capitulo 7.14.

6.5 Protección IP-65

La balanza SFB de Kern cumple con los requisitos del nivel de protección IP65.
Puede entrar en contacto con líquidos durante un breve espacio de tiempo. Para su
limpieza usar un paño húmedo. Estanca al polvo.

20 SFB-BA-s-1324

Recomendamos proceder a la linealización en el caso de dispositivos

de pesaje de resolución >15 000 del rango de escala.
Recomendamos proceder a la linealización en el caso de dispositivos
de pesaje de resolución >15 000 del rango de escala elemental (ver el
capítulo 6.6).

preparar la pesa de calibración exigida. La pesa de calibración aplicada

depende del rango del dispositivo de pesaje. Si es posible, el ajuste se
ha de realizar con una masa cercana a la carga máxima del dispositivo
de pesaje. Las informaciones sobre las masas de calibración se
encuentran disponibles en la página Web: http://www.kern-sohn.com.

Asegurar la estabilidad de las condiciones ambientales. La

estabilización exige un cierto tiempo de preparación.

6.6 Ajuste

Dado que el valor de la aceleración terrestre no es igual en todos los puntos de la
Tierra, cada balanza tiene que ser ajustada – conforme al principio del pesaje
resultante de los principios físicos – a la aceleración terrestre del lugar de ubicación
de la balanza (únicamente si la balanza no ha sido ajustada en la fábrica para el
lugar de su ubicación). El proceso de ajuste tiene que realizarse durante la primera
puesta en marcha y después de cada cambio de ubicación de la balanza, así como
en caso de cambio de la temperatura ambiente. Para obtener resultados precisos de
medición, recomendamos además ajustar periódicamente la balanza en el modo de
pesaje.

SFB-BA-s-1324 21

6.6.1 Dispositivos de pesaje verificados

En el caso de los dispositivos de pesaje verificados, el acceso al bloque del
menú “P2 mode” está bloqueado.

Para quitar el bloqueo de acceso es necesario, antes de entrar en el menú,
romper el precinto y mediante un Jumper conectar ambos contactos [K2] de la
placa impresa (ver el capítulo 6.7).

Atención:
Después de haber quitado el precinto y antes de volver a poner en marcha el
dispositivo de pesaje para usos con obligación de verificación, el aparato
ha de ser verificada por el Organismo Notificado y correctamente marcada
mediante un precinto nuevo.

1. Encender la balanza y durante el autodiagnóstico presionar
la tecla .

2. Pulsar de forma secuencial las teclas , y ,.
Aparecerá el primer bloque del menú “PO CHK”.

3. Presionar repetidamente la tecla hasta que aparezca el

punto del menú “P2 mode”.

4. Presionar la tecla y mediante la tecla elegir el tipo
de la balanza ajustado:

= balanza de un rango,

= balanza de doble rango,

= balanza de varias escalas.





5. Confirmar mediante la tecla .

6. Presionar repetidamente la tecla hasta que aparezca el
menú “CAL”.

7. confirmar mediante la tecla y mediante la tecla
elegir el ajuste “noLin”.

Edición del menú:

22 SFB-BA-s-1324

Proceso de ajuste:

 Validar la elección del ajuste “noLin” mediante la tecla .

Asegurarse que el plato de la balanza este libre de objetos.



 Esperar la aparición del índice de estabilización y presionar

la tecla .

 Aparecerá la masa de calibrado ajustada actualmente.

 Para cambiarla, elegir el ajuste buscado mediante las teclas

de navegación (ver el capítulo 2.1.1). El dígito activo
parpadea.

 Confirmar mediante la tecla .

 Colocar con precaución la pesa de calibración en el centro

del plato. Esperar la aparición del índice de estabilización y
presionar la tecla .

 La balanza realiza el autodiagnóstico después de un ajuste

finalizado con éxito. Durante el autodiagnóstico quitar la
pesa de calibración, la balanza vuelve automáticamente al
modo de pesaje.
En el caso de un error de ajuste o de una masa errónea de
calibración, aparecerá el mensaje de error. Volver a realizar
el proceso de ajuste.

SFB-BA-s-1324 23

6.6.2 Dispositivos de pesaje que no aceptan verificación

Edición del menú:

1. Encender el aparato y durante el autodiagnóstico presionar
la tecla .

2. Pulsar de forma secuencial las teclas , y .
Aparecerá el primer bloque del menú “PO CHK”.

3. Presionar repetidamente la tecla hasta que aparezca el
menú „ P3 CAL”.

4. Confirmar mediante la tecla . Presionar repetidamente
la tecla hasta que aparezca el menú “CAL”.

5. Presionar la tecla y aparecerá el ajuste actual.

6. Validar mediante la tecla y elegir el ajuste deseado
mediante la tecla .

noLin = ajuste,
LineAr = linealización, ver el capítulo 6.6



Proceso de ajuste:

 Validar la elección del ajuste “noLin” mediante la tecla .

Asegurarse que el plato de la balanza este libre de objetos.



 Esperar la aparición del índice de estabilización y presionar

la tecla .

 Aparecerá la masa de calibrado ajustada actualmente.

 Para cambiarla, elegir el ajuste buscado mediante las teclas

de navegación (ver el capítulo 2.1.1). El dígito activo
parpadea.

 Confirmar mediante la tecla .

 Colocar con precaución la pesa de calibración en el centro

del plato. Esperar la aparición del índice de estabilización y
a continuación presionar la tecla .

 La balanza realiza el autodiagnóstico después de un ajuste

finalizado con éxito. Durante el autodiagnóstico quitar la
pesa de calibración, la balanza vuelve automáticamente al
modo de pesaje. En el caso de un error de ajuste o de una
masa errónea de calibración, aparecerá el mensaje de error.
Volver a realizar el proceso de ajuste.

24 SFB-BA-s-1324

6.7 Linealización

Recomendamos proceder a la linealización en el caso de balanzas

de resolución >15 000 del rango de escala.

La linealización puede ser efectuada únicamente por un especialista

que disponga de profundos conocimientos respecto al uso de las
balanzas.

Las pesas de referencia han de ser conformes a la especificación de

la balanza, ver el capítulo “Supervisión de los medios de control”.

Asegurar la estabilidad de las condiciones ambientales. La

estabilización exige un cierto tiempo de preparación.

Tras una correcta linealización recomendamos proceder al calibrado,

ver el capítulo “Supervisión de los medios de control”.

En el caso de los dispositivos de pesaje verificados el ajuste está

bloqueado.

Para quitar el bloqueo de acceso es necesario romper el precinto y

accionar la tecla de ajuste. Ubicación de la tecla de ajuste, ver el
capítulo 6.7.

 En el Menú “P2 mode””Cal””Liner”, ver el

capítulo 6.5.1.

 Presionar la tecla hasta que aparezca la pregunta

por la contraseña “Pn”.

 Seguidamente presionar las teclas , , o

, , .
Asegurarse que el plato de la balanza este libre de
objetos.

 Esperar la aparición del índice de estabilización y

presionar la tecla .

 Tras obtener la indicación “Ld 1” colocar con cuidado la

primera pesa de calibración (1/3 del máx.) en el centro
del plato. Esperar la aparición del índice de

estabilización y a continuación presionar la tecla .

 Tras obtener la indicación “Ld 2” colocar con cuidado la

segunda pesa de calibración (2/3 del máx.) en el centro
del plato. Esperar la aparición del índice de

estabilización y presionar la tecla .

La linealidad significa la mayor desviación en la indicación de la masa con respecto
a la masa de la pesa de referencia, en más o en menos, en la totalidad del rango de
pesaje. Una vez constatada la desviación de linealidad a través de la supervisión de
los medios de control, es posible corregirla mediante la linealización.

6.7.1 Dispositivos de pesaje verificados

SFB-BA-s-1324 25

 Tras obtener la indicación „Ld 3” colocar con cuidado la

tercera pesa de calibración (máx.) en el centro del plato.
Esperar la aparición del índice de estabilización y a

continuación presionar la tecla .

 La balanza realiza la linealización después del

autodiagnóstico. Durante el autodiagnóstico quitar la
pesa de calibración, la balanza vuelve automáticamente
al modo de pesaje.

 En el Menú “P3 CAL””Cal””Liner”, ver el

capítulo 6.5.1.

 Presionar la tecla hasta que aparezca la pregunta

por la contraseña “Pn”.

 Seguidamente presionar las teclas , , o

, , .
Asegurarse que el plato de la balanza este libre de
objetos.

 Esperar la aparición del índice de estabilización y a

continuación presionar la tecla .

 Tras obtener la indicación “Ld 1” colocar con cuidado la

primera pesa de calibración (1/3 del máx.) en el centro
del plato. Esperar la aparición del índice de

estabilización y a continuación presionar la tecla .

 Tras obtener la indicación “Ld 2” colocar con cuidado la

primera pesa de calibración (2/3 del máx.) en el centro
del plato. Esperar la aparición del índice de

estabilización y a continuación presionar la tecla .

 Tras obtener la indicación “Ld 3” colocar con cuidado la

tercera pesa de calibración (máx.) en el centro del plato.
Esperar la aparición del índice de estabilización y a

continuación presionar la tecla .

 La balanza realiza la linealización después del

autodiagnóstico. Durante el autodiagnóstico quitar la
pesa de calibración, la balanza vuelve automáticamente
al modo de pesaje.

6.7.2 Sistemas de pesaje sin verificar

26 SFB-BA-s-1324

6.8 Verificación

La verificación de la balanza sin “precinto” no tiene valor.

Informaciones generales:
Conforme a la directiva 90/384/EEC o 2009/23EG, las balanzas han de pasar
una verificación oficial si su uso es el siguiente (límites definidos por la ley):

a) en comercios, si el precio de la mercancía depende de su peso;
b) en la composición de las medicinas en farmacias, así como para los

análisis en los laboratorios médicos y farmacéuticos;
c) para usos legales;
d) en la producción de embalajes finalizados.

En caso de dudas, consulte al Instituto de Pesas y Medidas local.

Observaciones sobre la legalización:

Las balanzas verificadas disponen de un certificado de aprobación estándar,
obligatorio en el territorio de CE. Si la balanza va a ser usada en un ámbito,
mencionado anteriormente, que exija su verificación, el procedimiento tiene que
ser repetido de forma regular.
Cada nueva verificación se realizará conforme a los reglamentos en vigor en
cada país. P. ej. en Alemania el periodo de validez de la legalización de las
balanzas es generalmente de 2 años.
¡Es obligatorio respetar la legislación vigente en cada país para el uso de la
balanza!

SFB-BA-s-1324 27

Indicaciones sobre los dispositivos de pesaje verificados.

[K1]

[K2]

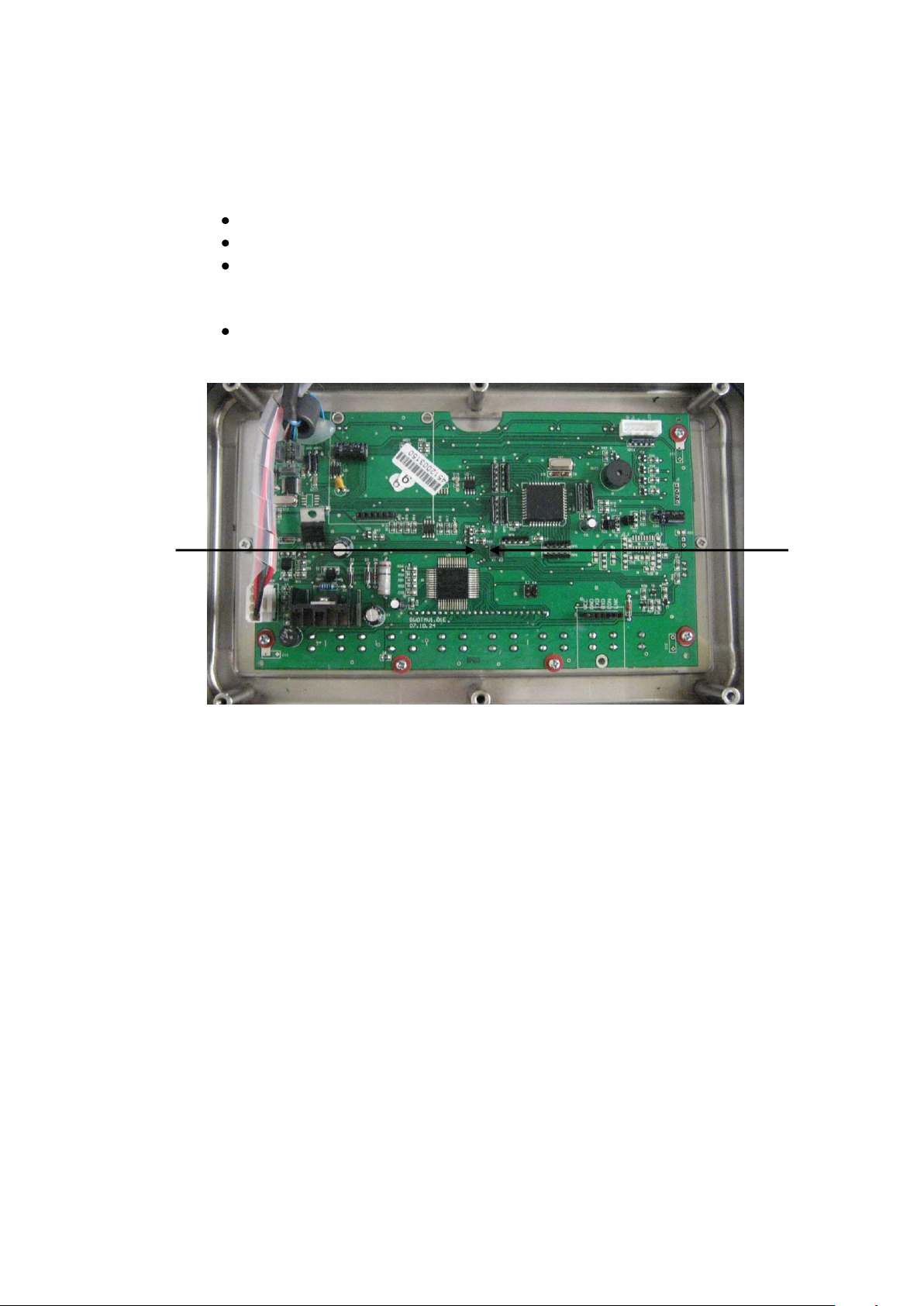

Acceso a la placa de circuito impreso:

Quitar el precinto.
Abrir el panel de manejo
En los modelos verificados las conexiones de la placa impresa

están conectados por un puente [K1].
En el caso de modelos no verificados es necesario quitar el puente.

Para proceder a los ajustes mediante el Jumper, acoplar los

empalmes [K2] de la placa de circuito impreso.

28 SFB-BA-s-1324

7 Explotación

Advertencia ante la carga excesiva

Evitar cualquier sobrecarga del aparato por encima de la carga máxima
(máx.), incluyendo la carga que implica la tara. En el caso contrario, la
balanza puede sufrir daños.
Una sola señal acústica acompañada de la indicación „----” informa de la
sobrecarga. Descargar el aparato o disminuir la carga inicial.

7.1 Encender

 Presionar la tecla . Empieza el autodiagnóstico del aparato. El aparato está listo

para el pesaje tras la aparición de la indicación de la masa.

7.2 Apagar

 Presionar la tecla , la indicación desaparecerá.

7.3 Puesta a cero

La puesta a cero corrige las distorsiones de peso que pueda producir de la ligera
suciedad del plato de la balanza. El rango de puesta a cero – un máximo de ± 2%.
El aparato está dotado de la función de la puesta a cero automática pero en caso de
necesidad el usuario puede ponerla a cero en cualquier momento del siguiente
modo:

 Descargar el aparato.
 Presionar la tecla - en el display aparecerá el valor cero y la indicación .

7.4 Pesaje simplificado

 Colocar el material a pesar.
 Esperar la aparición del índice de estabilización estable.
 Leer el resultado de pesaje.

SFB-BA-s-1324 29

7.5 Cambiar la unidad de pesaje (únicamente los dispositivos de pesaje que

 Editar el punto del menú P5 Unt, ver el capítulo 8.1.

 Presionar la tecla y aparecerá la primera unidad de

pesaje con su ajuste actual.

 Mediante la tecla activar [on] o desactivar [off] la

unidad de pesaje actual.



 Confirmar mediante la tecla . Aparecerá la siguiente

unidad con su ajuste actual.

 Mediante la tecla activar [on] o desactivar [off] la

unidad de pesaje actualmente en pantalla.

 Confirmar mediante la tecla .
 Repetir el procedimiento para cada cambio de unidad de

pesaje.
Nota:
Las unidades “tj” y “Hj” no se pueden activar a la vez. El
usuario ha de activar una u otra.

 Volver al modo de pesaje mediante la tecla .

 Presionar y mantener la tecla permite el cambio de

unidad entre las unidades anteriormente activadas (por
ejemplo kg  lb).



no aceptan verificación)

Activación de unidades de pesaje:

Cambiar de unidad de pesaje:

30 SFB-BA-s-1324

7.6 Pesaje con tara

 Colocar el recipiente de la balanza. Después de haber controlado con éxito la

estabilización, volver a presionar la tecla . El display presentará la indicación de
cero así como el símbolo .

La masa del contenedor está grabada en la memoria de la balanza

 Pesar el material a pesar. La masa indicada corresponde a su masa neta.
 Una vez el recipiente es quitado de la balanza, la pantalla indicará un valor

negativo.

 El proceso de tara puede ser repetido tantas veces como fuese necesario, por

ejemplo durante el pesaje de varios componentes de una mezcla (aumento
sucesivo). El límite está definido por el rango de pesaje del aparato.

 Para visualizar la masa neta y la masa bruta alternativamente, presionar la tecla .
 Para suprimir la indicación de la tara, descargar el plato y presionar la tecla .

SFB-BA-s-1324 31

7.7 Pesaje con rango de tolerancia

no

Señal acústica apagada.

ok

La señal acústica aparece cuando el material a pesar se
encuentra dentro del rango de tolerancia.

ng

La señal acústica aparece cuando el material a pesar se
encuentra fuera del rango de tolerancia.

+

El material pesado se encuentra fuera del
límite superior de tolerancia.

La luz roja está
encendida.



El material pesado se encuentra dentro del
límite de tolerancia.

La luz verde está
encendida.

-

El material pesado se encuentra fuera del
límite inferior de tolerancia.

La luz roja está
encendida.

Durante el pesaje con rango de tolerancia es posible definir el límite inferior y
superior y así es posible asegurarse que el material pesado se encontrará
exactamente en el rango de estos límites de tolerancia.
Durante el control de tolerancia, así como durante la dosificación, el racionamiento o
la clasificación, el aparato señala el hecho de sobrepasar el límite inferior o superior
mediante una señal óptica y acústica.

Señal acústica:

La señal acústica depende del ajuste en el bloque del menú „BEEP”.
Posibilidades de elección:

Señal óptica:

Tres luces de colores indican si el material pesado se encuentra entre los dos límites
de tolerancia.
Las luces informan de:

El ajuste del pesaje con rango de tolerancia se introduce en el bloque del menú
„P0 CHK” (véase el capitulo 8), o de manera más rápida, Mediante la configuración
de teclas.

32 SFB-BA-s-1324

7.7.1 Control de tolerancia en términos de masa de destino

 Ajustes

 En el modo de pesaje presionar simultáneamente las teclas

y .



 Presionar la tecla para ver el indicador de introducción

del límite inferior .

 Presionar la tecla y aparecerá el ajuste actual.

 Introducir el valor del límite inferior mediante las teclas de

navegación (ver el capitulo 2.1.1), por ejemplo: 1.000 kg,
siempre parpadea el dígito activo.

 Validar los datos introducidos mediante la tecla .

 Presionar repetidamente la tecla hasta que aparezca el

punto del menú .

 Presionar la tecla y aparecerá el ajuste actual del límite

superior.

 Introducir el valor límite superior mediante las teclas de

navegación (ver el capitulo 2.1.1), por ejemplo: 1.100 kg,
siempre parpadea el número activo.

 Validar los datos introducidos mediante la tecla .

 Presionar repetidamente la tecla hasta que aparezca el

punto del menú .

 Mediante la tecla elegir el punto de menú .

SFB-BA-s-1324 33

 Presionar la tecla y aparecerá el ajuste actual de la

señal acústica.

 Mediante la tecla elegir el ajuste deseado (no, ok, ng).

 Validar los datos introducidos mediante la tecla .

 Presionar la tecla - el dispositivo de pesaje trabaja en

el modo de pesaje con rango de tolerancia. Desde este
momento empieza el control si el material pesado se
encuentra entre los dos límites de tolerancia.

Pesaje con rango de tolerancia

 Poner la tara usando el recipiente de la balanza.
 Colocar el material a pesar. El control de tolerancia se pondrá en marcha. Los

testigos de colores indican si el material pesado se encuentra entre los dos
límites de tolerancia.

El material pesado se
encuentra por debajo
del límite de tolerancia
ajustado.

El material pesado se
encuentra dentro del
límite de tolerancia
ajustado.

El material pesado se
encuentra por encima
del límite de tolerancia
ajustado.

La luz roja está encendida al

lado del símbolo “-“

La luz verde está encendida

al lado del símbolo ““

La luz roja está encendida al

lado del símbolo “+ “

El control de tolerancia no está activo si la masa es inferior a 20 d.
Para suprimir el valor del límite introducir el valor de „00.000 kg”.

34 SFB-BA-s-1324

7.7.2 Control de tolerancia de la cantidad de destino de unidades

Ajustes

 En el modo de pesaje presionar a la vez las teclas y

.



 Presionar la tecla para ver el indicador de introducción

del límite inferior .

 Presionar la tecla y aparecerá el ajuste actual.

 Introducir el valor del límite inferior mediante las teclas de

navegación (ver el capitulo 2.1.1), por ejemplo: 75 piezas,
siempre parpadea el número activo.

 Validar los datos introducidos mediante la tecla .

 Presionar repetidamente la tecla hasta que aparezca el

punto del menú .

 Presionar la tecla y aparecerá el ajuste actual del límite

superior.

 Introducir el valor límite superior mediante las teclas de

navegación (ver el capitulo 2.1.1), por ejemplo: 100 piezas,
siempre parpadea el número activo.

 Validar los datos introducidos mediante la tecla .

 Presionar repetidamente la tecla hasta que aparezca el

punto del menú .

 Presionar la tecla y aparecerá el ajuste actual de la

señal acústica.

SFB-BA-s-1324 35

 Mediante la tecla elegir el ajuste deseado (no, ok, ng).

 Validar los datos introducidos mediante la tecla .

 Presionar la tecla - el dispositivo de pesaje trabaja en

el modo de pesaje con rango de tolerancia. Desde este
momento empieza el control si el material pesado se
encuentra entre los dos límites de tolerancia.

Pesaje con rango de tolerancia

 Definir la masa de una unidad, ver el capítulo 7.10.
 Poner la tara usando el recipiente de la balanza.

 Colocar el material a pesar. El control de tolerancia se pondrá en marcha. Los

testigos de colores indican si el material pesado se encuentra entre los dos
límites de tolerancia.

El material pesado se
encuentra por debajo
del límite de tolerancia
ajustado.

El material pesado se
encuentra dentro del
límite de tolerancia
ajustado.

El material pesado se
encuentra por encima
del límite de tolerancia
ajustado.

La luz roja está encendida al

lado del símbolo “–“

La luz verde está encendida

al lado del símbolo “”

La luz roja está encendida al

lado del símbolo “+“

El control de tolerancia no está activo si la masa es inferior a 20 d.
Para suprimir el valor del límite introducir el valor de „00000 PCS”.

36 SFB-BA-s-1324

7.8 Suma manual

Ajuste del menú:

„P1 COM„  „MODE”  „PR2”, véase el capitulo 8.

La función de suma no está activa si la masa es inferior a 20 d.

Sumar:

 Colocar el material a pesar A.

Esperar hasta la aparición del símbolo de estabilización ESTABLE y, a
continuación, presionar la tecla . El valor de la masa será memorizado y listado
después de conectar la impresora opcional.

 Quitar el material a pesar. El nuevo material a pesar se puede colocar sólo si la

indicación es ≤ a cero.

 Colocar el material a pesar B.

Esperar hasta la aparición del símbolo de estabilización y, a continuación,
presionar la tecla . El valor de la masa será memorizado y, si necesario, listado.
Durante 2 segundos aparecerán seguidamente: el número de pesajes y la masa
total.

 Si es necesario, el material siguiente a pesar se puede sumar del mismo modo.

Es necesario prestar atención a que el dispositivo de pesaje se encuentre
descargado entre los diferentes pesajes.

 Este proceso puede repetirse 99 o hasta llegar al límite de las posibilidades del

dispositivo de pesaje.

Editar e imprimir la suma “Total”:

 Presionar la tecla y durante 2 segundos aparecerán seguidamente: el número

de pesajes y la masa total. Para obtener el listado, cuando aparezca el resultado,
presionar la tecla .

Esta función permite sumar los valores de pesajes en la memoria mediante el uso
de la tecla y listarlos después de conectar la impresora opcional.

SFB-BA-s-1324 37

1

2

3

4

Suprimir los datos de pesaje:

 Presionar simultaneamente las teclas . Los datos serán suprimidos de la

memoria.

Ejemplo del listado KERN YKB-01N, dispositivo de pesaje verificado:

Ajuste del menú
“P1 COM” o “P2 COM”  “Lab 2” / “Prt 7”

Ajuste del menú
“P1 COM” o “P2 COM”  “Lab 0” / “Prt 0”

1

Primer pesaje

2

Segundo pesaje

3

Tercer pesaje

4

Número de pesajes / valor total

+

38 SFB-BA-s-1324

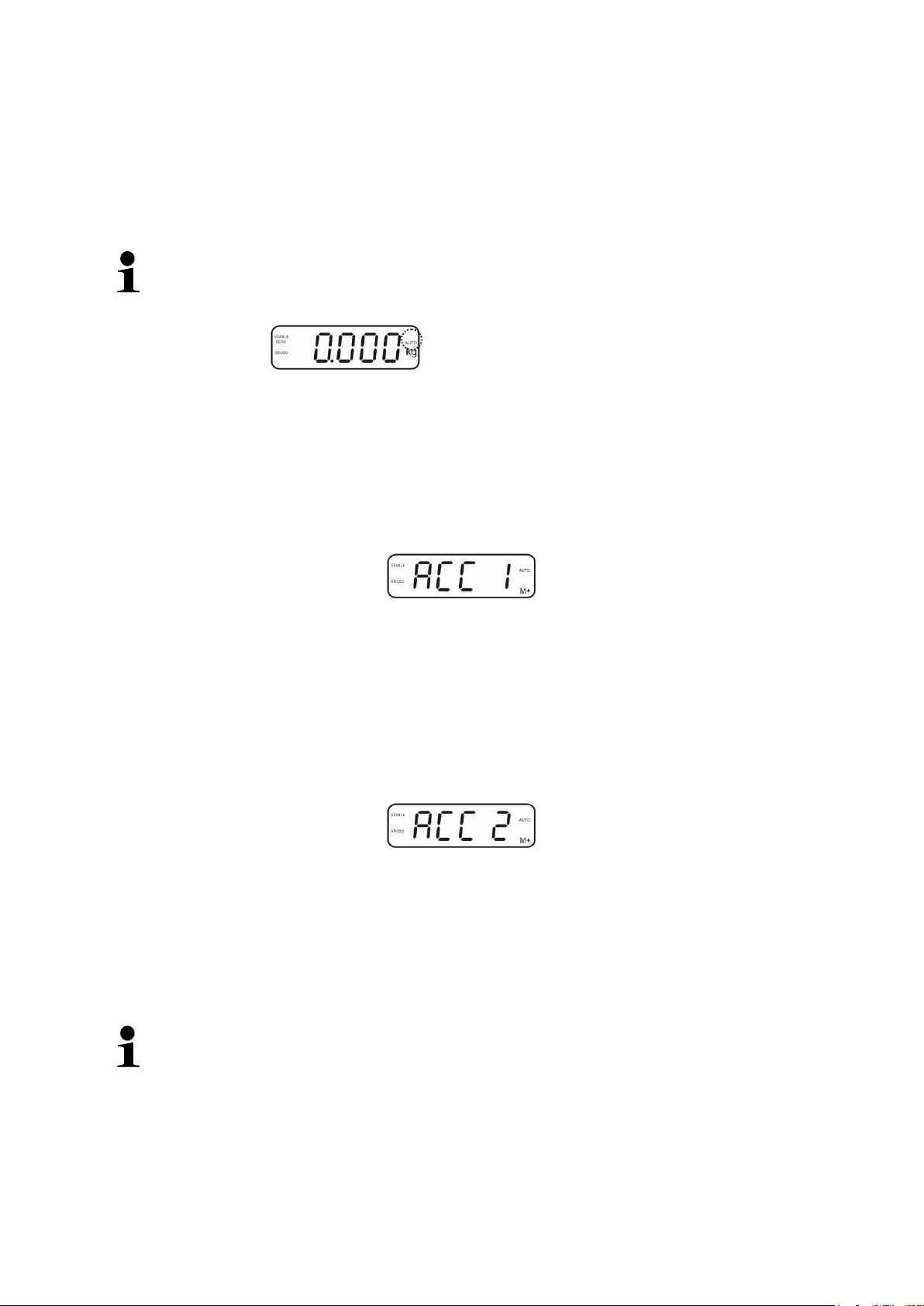

7.9 Suma automática

Ajuste del menú:
„P1 COM„  „MODE”  „AUTO”, véase el capitulo 8.
Aparece la indicación auto.

Sumar:

 Colocar el material a pesar A.

Después de haber controlado con éxito la estabilización suena una señal
acústica. El valor indicado de pesaje se añade en la memoria a la suma y se
imprime.

 Quitar el material a pesar. El nuevo material a pesar se puede colocar sólo si la

indicación es ≤ a cero.

 Colocar el material a pesar B.

Después de haber controlado con éxito la estabilización suena una señal
acústica. El valor indicado de pesaje se añade en la memoria a la suma y se
imprime. Durante 2 segundos aparecerán seguidamente: el número de pesajes y
la masa total.

 Si es necesario, el material siguiente a pesar se puede sumar del mismo modo.

Es necesario prestar atención a que el dispositivo de pesaje se encuentre
descargado entre los diferentes pesajes.

 Este proceso puede repetirse 99 o hasta llegar al límite de las posibilidades del

dispositivo de pesaje.

Visualización, supresión de los valores de pesajes, así como ejemplos de
edición – véase el capítulo 7.7.

Esta función permite sumar automáticamente los valores de cada pesaje en la
memoria después de haber descargado la balanza, mediante el uso de la tecla y
listarlos después de conectar la impresora opcional.

SFB-BA-s-1324 39

7.10 Conteo de piezas

 En el modo de pesaje mantener presionada la tecla

hasta la aparición de la indicación “P 10” necesario para
ajustar el número de piezas de referencia.



 Mediante la tecla elegir el número deseado de unidades

de referencia (por ejemplo 100), existe la posibilidad de
elegir entre P 10, P 20, P 50, P 100, P 200.

 colocar el número de piezas (por ejemplo 100), que

corresponda al número de piezas de referencia ajustados y
validar mediante la tecla . La balanza calcula la masa

de referencia (masa media de cada pieza). Aparecerá el
número actual de unidades (por ejemplo 100).



 Quitar la masa de referencia. A partir de este momento, la

balanza trabaja en el modo de conteo de unidades y cuenta
todas las unidades presentes sobre el plato.

 Después de presionar la tecla el aparato vuelve al

modo de pesaje.

Antes de proceder a contar las unidades mediante la balanza, es necesario definir la
masa media de la unidad, denominada, valor de referencia. Para ello es preciso
colocar un número determinado de las unidades a ser contadas. La masa total está
definida y se divide por el número de las unidades, llamado número de las unidades
de referencia. A continuación, en base a la masa media calculada se realizara el
conteo.
El principio es:
Cuanto mayor es el número de unidades de referencia, más exacto es el conteo.

40 SFB-BA-s-1324

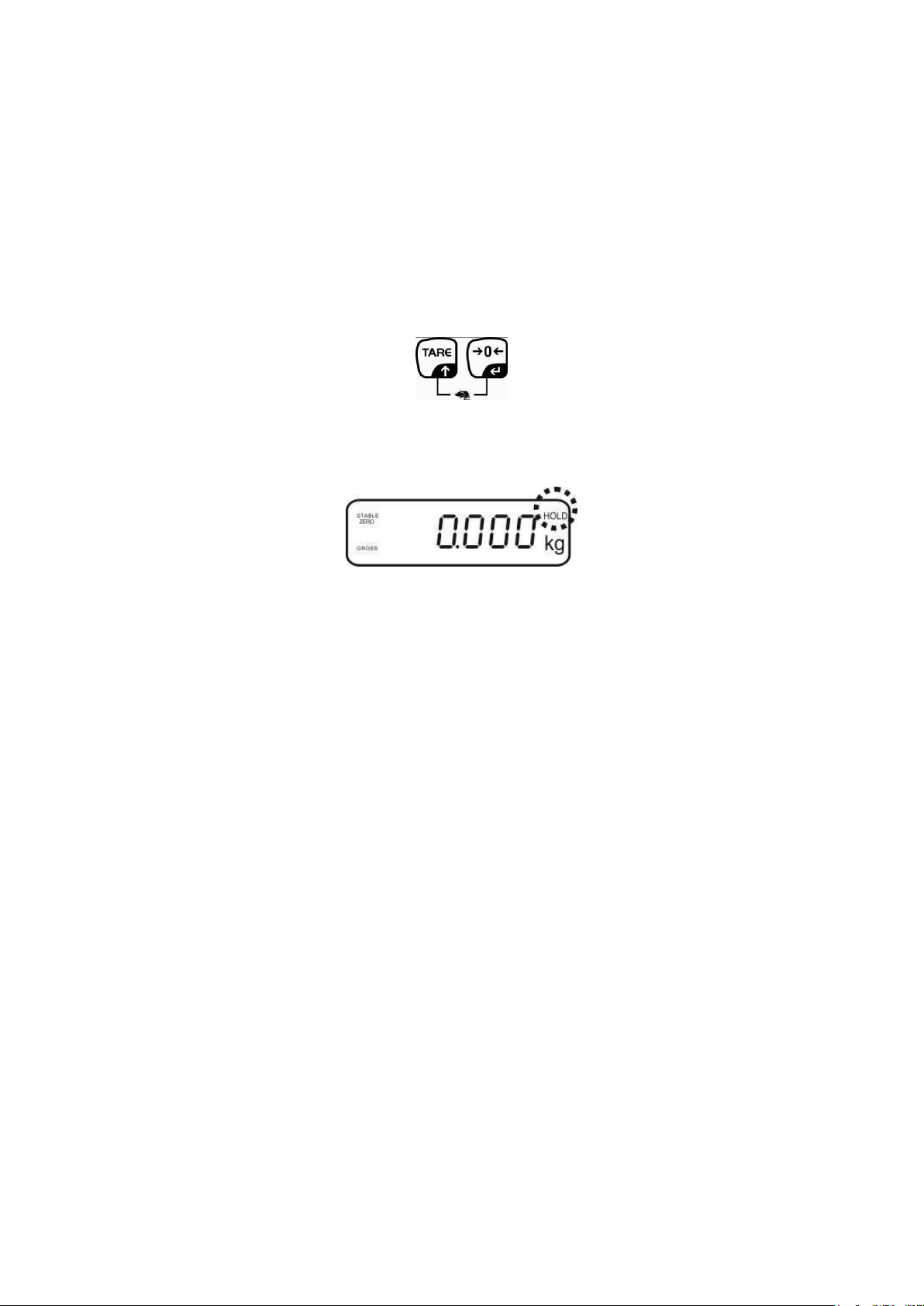

7.11 Pesaje de animales

 Colocar el animal a pesar sobre la balanza y esperar a que se tranquilice.
 Presionar simultaneamentelas teclas y - se oirá una señal acústica que significa

que la función de pesaje de animales está activa.
Mientras se calcula el valor medio, el material a pesar puede ser añadido o
quitado, dado que el valor de pesaje está actualizándose permanentemente.

 Para desactivar la función de pesaje de animales, presionar simultáneamente las

teclas y .

La función de pesaje de animales está adaptada para realizar un pesaje de
materiales a pesar inestables.
La balanza crea y enseña un valor estable, establecido a partir de la media de varios
resultados de pesaje.

El programa de pesaje de animales se activa mediante el bloque del menú
„P3 OTH”  „ANM”  „ON” (véase el capitulo 8), o de manera más rápida,
mediante la configuración de teclas.

El indicador HOLD está activo en cuanto el usuario elige la función de pesaje de
animales

SFB-BA-s-1324 41

7.12 Bloqueo del teclado

bl on

Luz de fondo encendida permanentemente

bl off

Luz de fondo apagada

bl Auto

Luz de fondo encendida automáticamente únicamente cuando el
peso está colocado o se presiona una tecla.

En el punto del menú „P3 OTH”  „LOCK” (véase el capitulo 8), existe la
posibilidad de activar/desactivar el bloqueo del teclado.
El teclado se bloquea, mediante está función, 10 minutos después de su último uso.
Si alguna de las teclas está presionada, aparece el mensaje „K-LCK”.

Para quitar el bloqueo, presionar en el mismo tiempo durante 2 segundos las teclas
hasta que aparezca el mensaje „U LCK”.

7.13 Luz de fondo del indicador

 Mantener presionada la tecla durante 3 segundos hasta la aparición del

mensaje „setbl”.

 Presionar la tecla y aparecerá el ajuste actual.
 Mediante la tecla elegir el ajuste deseado.

 Grabar el valor introducido mediante la tecla o suprimirlo mediante la

tecla .

42 SFB-BA-s-1324

7.14 Función del apagado automático „”

of 0

Función AUTO OFF apagada.

of 3

el dispositivo de pesaje se apagará después de 3 minutos.

of 5

el dispositivo de pesaje se apagará después de 5 minutos.

of 15

el dispositivo de pesaje se apagará después de 15 minutos.

of 30

el dispositivo de pesaje se apagará después de 30 minutos.

Si, ni el panel de manejo ni el puente de pesaje están trabajando, el aparato se
apagará automáticamente después de haber transcurrido un cierto tiempo.

 Mantener presionada la tecla durante 3 segundos hasta la aparición del

mensaje „setbl”.

 Mediante la tecla entrar en la función .

 Presionar la tecla y aparecerá el ajuste actual.
 Mediante la tecla elegir el ajuste deseado.

 Grabar el valor introducido mediante la tecla o suprimirlo mediante la

tecla .

SFB-BA-s-1324 43

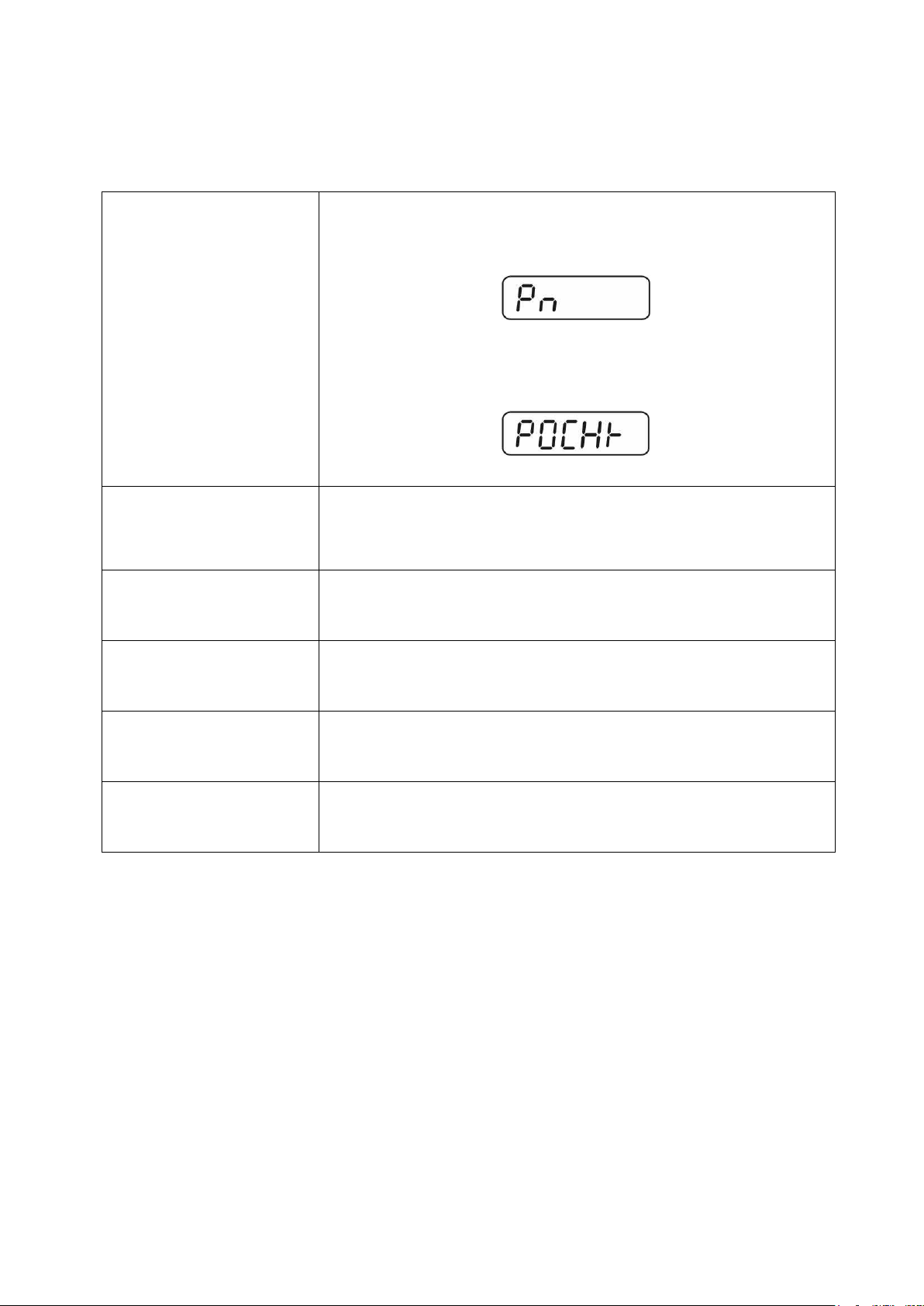

8 Menú

Edición del menú

 Encender la balanza y durante el autodiagnóstico

presionar la tecla .

 Pulsar de forma secuencial las teclas . Aparecerá el

primer bloque del menú „PO CHK”.

Selección del bloque
de menú

 La tecla permite seleccionar los siguientes puntos del

menú.

Selección de ajuste

 Validar el punto de menú seleccionado mediante la tecla

. Aparecerá el ajuste actual.

Cambio de ajustes

 Las teclas de navegación (véase el capitulo 2.1)

permiten cambiar entre los ajustes accesibles.

Validar los ajustes /
quitar el menú

 Grabar el valor introducido mediante la tecla o suprimirlo

mediante la tecla .

Vuelta al modo de
pesaje

 Para quitar el menú, presionar varias veces la tecla .

Navegación por el menú:

44 SFB-BA-s-1324

8.1 Análisis del dispositivo de pesaje no apto para verificación

Bloque de menú
principal

punto de
submenú

Ajuste accesible / explicación

PO CHK

Pesaje con rango
de tolerancia, ver
el capítulo 7.7

SET H

Limite superior “Pesaje con control de tolerancia”,

introducción, ver el capítulo 7.7.1.

SET LO

Limite inferior “Pesaje con control de tolerancia”,

introducción, ver el capítulo 7.7.1.

PCS H

Limite superior “Conteo con control de tolerancia”,

introducción, ver el capítulo 7.7.2.

PCS L

Limite inferior “Conteo con control de tolerancia”,
introducción, ver el capítulo 7.7.2.

BEEP

no

La señal acústica apagada durante el pesaje con
rango de tolerancia

ok

La señal acústica aparece cuando el material a
pesar se encuentra dentro del rango de tolerancia.

nG

La señal acústica aparece cuando el material a
pesar se encuentra fuera del rango de tolerancia.

P1 REF

Ajuste del punto
cero

A2n0

La corrección automática del punto cero (función Auto-Zero)
con cambio de indicación, posibilidad de seleccionar el
número de cifras (0,5d, 1d, 2d, 4d)

0AUto

Rango de puesta a cero. El rango de carga en el cual la
indicación se pone a cero una vez la balanza es encendida.
Posibilidad de elegir entre 0, 2, 5, 10, 20, 50, 100%.

0rAGE

Rango de puesta a cero. El rango de carga en el cual la
indicación se pone a cero una vez la tecla es

presionada.
Posibilidad de elegir entre 0, 2, 4, 10, 20*, 50, 100%.

0tArE

Tara automática “on/off”, rango de tara ajustada en el punto

del menú “0Auto”.

SPEEd

Sin documentar

Zero

Ajuste del punto cero.

P2 COM

Parámetros del
interfaz

MODE

CONT

Edición continua de datos

ST1

Edición de datos con el valor de pesaje estable.

STC

Edición continua con el valor de pesaje estable.

PR1
Edición de datos mediante el uso de la tecla

PR2

Suma manual, ver el capítulo 7.8
Tras el uso de la tecla el valor del pesaje se

añade en la memoria de la suma y es editado.

AUTO*

Suma automática, ver el capítulo 7.9

Esta función permite sumar automáticamente en la
memoria y los editar datos después de haber
descargado la balanza.

ASK

Orden de control remoto por radio, ver el capítulo

10.4

wirel

Sin documentar

kit 1

SFB-BA-s-1324 45

BAUD

Posibilidad de elegir la velocidad de transmisión 600, 1200,
2400, 4800, 9600*

Pr

7E1

7 bits, paridad sencilla

7o1

7 bits, paridad opuesta

8n1*

8 bits, falta de paridad

PTYPE

tPUP*

Configuración estándar de la impresora

LP50

Sin documentar

Lab

Lab x
(Lab 0*)

formato de salida de datos, ver el capítulo 8.2,
cuadro1

Prt

Prt x
(Prt 0*)

LAnG

eng*

ajustes estándar – inglés

chn

P3 CAL

Datos de
configuración

COUNT

Visualizar la definición interna.

DECI

Posición del punto decimal

DUAL

Ajuste del tipo de la balanza, rango de pesaje (máx.) y precisión
de lectura (d)

off
Balanza con un rango de pesaje

R1 inc

Exactitud de lectura

R1 cap

Límite de utilización de la balanza

on

Balanzas de doble rango de pesaje

R1 inc

precisión de lectura del 1º rango de
pesaje

R1 cap

Rango del 1º rango de pesaje

R2 inc

Precisión de lectura del 2º rango de
pesaje

R2 cap

Rango del 2º rango de pesaje

CAL

noLin

Ajustes, ver el capítulo 6.5.2

Liner

Linealización, ver el capítulo 6.6.2.

GrA

Sin documentar

P4 OTH
LOCK

on

Bloqueo del teclado encendido, ver el capítulo 7.12

off*

Bloqueo del teclado apagado

ANM

on

Pesaje de animales encendido, ver el capítulo 7.11

off*

Pesaje de animales apagado

P5 Unt

Cambiar entre
unidades de
pesaje, ver el
capítulo 7.5

kg
on* off

g on off*

lb
on off*

oz
on off*

tJ
on off

HJ
on

off

P6 xcl

Sin documentar

P7 rSt

Volver a los parámetros de fábrica mediante la tecla .

P8 uwb

Sin documentar

Los parámetros de fábrica están marcados con el símbolo *.

46 SFB-BA-s-1324

8.2 Análisis del dispositivo de pesaje verificado

Bloque de menú
principal

Punto de
submenú

Ajuste accesible / explicación

PO CHK

Pesaje con rango
de tolerancia, ver
el capítulo 7.7

SET H

Limite superior “Pesaje con control de tolerancia”,

introducción, ver el capítulo 7.7.1.

SET LO

Limite inferior “Pesaje con control de tolerancia”,

introducción, ver el capítulo 7.7.1.

PCS H

Limite superior “Conteo con control de tolerancia”,

introducción, ver el capítulo 7.7.2.

PCS L

Limite inferior “Conteo con control de tolerancia”,

introducción, ver el capítulo 7.7.2.

BEEP

no

La señal acústica apagada durante el
pesaje con rango de tolerancia

ok

La señal acústica aparece cuando el
material a pesar se encuentra dentro del
rango de tolerancia.

ng

La señal acústica aparece cuando el
material a pesar se encuentra fuera del
rango de tolerancia.

P1 COM

Parámetros del
interfaz

MODE

CONT

Edición continua de datos

ST1

Edición de datos con el valor de pesaje
estable.

STC

Edición continua con el valor de pesaje
estable.

PR1

Introducción de datos mediante la tecla

PR2

Suma manual, ver el capítulo 7.8
Tras el uso de la tecla el valor del

pesaje se añade en la memoria de la
suma y es editado.

AUTO

Suma automática, ver el capítulo 7.9
Esta función permite sumar
automáticamente en la memoria y los
editar datos después de haber descargado
la balanza.

En el caso de los dispositivos de pesaje verificados, el acceso al bloque del menú
“P2 mode” y “P4 tAr” está bloqueado.

Para quitar el bloqueo de acceso es necesario romper el precinto y mediante el
Jumper conectar ambos empalmes [K2] de la placa impresa (ver capítulo 6.7).

Atención:
Después de haber quitado el precinto y antes de volver a poner en marcha el
dispositivo de pesaje para usos con obligación de verificación, el aparato ha de ser
verificada por el Organismo Notificado y correctamente marcada mediante un
precinto nuevo.

SFB-BA-s-1324 47

ASK

Orden de control remoto por radio, ver el
capítulo 10.4

wireless

Sin documentar

Kit 1

baud

Posibilidad de elegir la velocidad de transmisión 600,
1200, 2400, 4800, 9600

Pr
7E1

7 bits, paridad sencilla

7o1

7 bits, paridad opuesta

8n1

8 bits, falta de paridad

PtYPE
tPUP

Configuración estándar de la impresora

LP50

Sin documentar

Lab

Lab x

Para más detalles – ver el cuadro 1

Prt

Prt x

P2 mode
Datos de

configuración

SiGr

Balanza con un rango de pesaje

COUNT

Visualizar la definición interna.

DECI

Posición del punto decimal

Div

Precisión de lectura [d] / valor de verificación [e]

CAP

Rango de pesaje (máx.)

CAL

noLin

Ajustes, ver el capítulo 6.5.1

LinEr

Linealización, ver el capítulo 6.5.1

GrA

Sin documentar

dUAL 1

Balanzas de doble rango de pesaje

La balanza con doble rango de pesaje con varias cargas
máximas y valores de escala elemental pero sólo con un
recipiente de carga de la balanza pero cada rango va desde el
cero hasta la carga máxima. Una vez la balanza es descargada
se queda en el segundo rango.

COUNT

Visualizar la definición interna.

DECI

Posición del punto decimal

div
div 1

Precisión de lectura [d] / valor de
verificación [e] del 1º rango de pesaje

div 2

Precisión de lectura [d] / valor de
verificación [e] del 2º rango de pesaje

CAP
CAP 1

Rango de pesaje [máx.] de la balanza
1º Límite de utilización de la balanza

CAP 2

Rango de pesaje [máx.] de la balanza
2º rango de pesaje

CAL

noLin

Ajustes, ver el capítulo 6.5.1

LinEr

Linealización, ver el capítulo 6.5.1

GrA

Sin documentar

48 SFB-BA-s-1324

dUAL 2

Balanza con varias escalas

Balanza con un solo rango de pesaje distinguido entre rangos
parciales de los cuales cada uno dispone de otra escala
elemental. El valor de la escala elemental cambia
automáticamente según la carga colocada tanto al cargar la
balanza como al descargarla.

COUNT

Visualizar la definición interna.

DECI

Posición del punto decimal

div
div 1

Precisión de lectura [d] / valor de
verificación [e] del 1º rango de pesaje

div 2

Precisión de lectura [d] / valor de
verificación [e] del 2º rango de pesaje

CAP
CAP 1

Rango de pesaje [máx.] de la balanza
1º rango de pesaje

CAP 2

Rango de pesaje [máx.] de la balanza
2º rango de pesaje

CAL

noLin

Ajustes, ver el capítulo 6.5.1

LinEr

Linealización, ver el capítulo 6.5.1

GrA

Sin documentar

P3 OTH

ver el capítulo

7.11/7.12

LOCK

on

Bloqueo del teclado encendido

off

Bloqueo del teclado apagado

ANM

on

Pesaje de animales encendido

off

Pesaje de animales apagado

P4 tAr
Rango limitado
de pesaje

Presionar la tecla y aparecerá el ajuste actual. Mediante las
teclas de navegación (ver el capítulo 2.1.1) elegir el ajuste
deseado. El dígito activo parpadea.

Validar los datos introducidos mediante la tecla .

P5 St

Seguimiento de la
tara

St on

Seguimiento de la tara encendido

St off

Seguimiento de la tara apagado

P6 SP

7.5, 15, 30

Sin documentar

Lab

Prt

0 1 2

3

0~3
*******************
GS: 5.000kg
*******************

*******************
NT: 5.000kg
TW: 5.000kg
GW: 10.000kg
*******************

**********************
GS: 5.000kg
TOTAL: 10.000kg
**********************

**********************
NT: 5.000kg
TW: 5.000kg
GW: 10.000kg
TOTAL: 10.000kg
**********************

4~7
*******************
No.: 1
GS: 5.000kg
*******************

*******************
No.: 1
NT: 5.000kg
TW: 5.000kg
GW: 10.000kg
*******************

**********************
No.: 1
GS: 5.000kg
TOTAL: 10.000kg
**********************

**********************
No.: 1
NT: 5.000kg
TW: 5.000kg
GW: 10.000kg
TOTAL: 10.000kg
**********************

GS / GW

Masa bruta

NO

Número de pesajes

NT

Masa neta

TOTAL

Suma de los pesajes individuales

TW

Masa de la tara

Cuadro 1. Ejemplos de impresión – impresora estándar

SFB-BA-s-1324 49

9 Mantenimiento, conservación en estado de correcto

Mensaje de

error

Descripción

Causas posibles

- - - - -

Se ha superado la carga
límite

Descargar el dispositivo de pesaje

o disminuir la carga inicial.

- - ol - -

Err 1

Introducción incorrecta de
fecha

Utilizar el formato “aa.mm.dd”

Err 2

Introducción incorrecta de
hora

Utilizar el formato “hh.mm.ss”

Err 4

El límite de puesta a cero se
ha superado durante el
encendido de la balanza o

tras presionar la tecla
(normalmente un máx. de un
4%).

Algún objeto en el plato de la

balanza

Sobrecarga en el momento de

puesta a cero

Err 5

Error del teclado

Err 6

Valor fuera del rango del
transductor A/D
(analógico/digital)

Plato de pesaje sin instalar
Células de pesaje dañadas
Parte electrónica dañada

Err 9

Índice de estabilización no se
enciende

Verificar las condiciones

ambientales.

Err 10

Error de comunicación

Falta de datos

Err 15

Error de gravitación

Rango 0.9 ~ 1.0

funcionamiento, tratamiento de residuos

9.1 Limpieza

Antes de empezar a limpiar el aparato es necesario desconectarlo de la

fuente de alimentación.

No usar agentes de limpieza agresivos (disolvente, etc.).

9.2 Mantenimiento, conservación en correcto estado de funcionamiento

El aparato puede ser manejado y mantenido únicamente por el personal técnico
formado y autorizado por KERN.
Antes de abrir el aparato es necesario desconectarlo de la corriente de alimentación.

9.3 Tratamiento de residuos

El reciclaje del embalaje y del aparato tiene que efectuarse conforme a la ley
nacional o regional en vigor en el lugar de uso del aparato.

9.4 Mensajes de error

50 SFB-BA-s-1324

Err 17

El límite de tara ha sido
sobrepasado

Disminuir la carga.

Fai l h /
Fai l l

Error de ajuste

Repetir el ajuste

Err P

Error de impresora

Verificar los parámetros de

comunicación

Ba lo /
Lo ba

Batería a punto de
descargarse.

Cargar la batería

En caso de aparición de estos mensajes, apagar y encender la báscula. Si el
mensaje de error persiste, ponerse en contacto con el fabricante.

SFB-BA-s-1324 51

10 Salida de datos RS 232C (opción)

Conexión

Empalme en miniatura de 9 pins – D-sub

2º Pin – entrada
3º Pin - salida
5º Pin – conexión a tierra

Velocidad de
transmisión

Posibilidades de elección entre 600/1200/2400/4800/9600
Paridad

Posibilidades de elección entre 8 bits, falta de paridad/ 7 bits, paridad
simple / 7 bits, paridad opuesta

ST, GS 1.000 kg

Mediante el interfaz RS 232C, según los ajustes del menú los datos de pesaje
pueden transmitirse por el interfaz automáticamente o manualmente si se presiona
la tecla .

La transmisión de los datos se realiza asincrónicamente en código ASCII.
Para asegurar la comunicación entre la balanza y la impresora, es necesario cumplir

con las siguientes condiciones:

Conectar la balanza al interfaz de la impresora mediante un cable adaptado.

Únicamente los cables del interfaz de KERN aseguran un trabajo sin errores.

Los parámetros de comunicación (velocidad de transmisión, bits, carácter par)

de la balanza y de la impresora tienen que corresponderse. Para una
descripción de los parámetros del interfaz, véase el capítulo 8, bloque de
menú „P1 COM”.

10.1 Datos técnicos

10.2 Modo de impresora

Ejemplos de impresión (KERN YKB-01N)

Pesaje

52 SFB-BA-s-1324

Símbolos:

ST

Valor estable

US

Valor inestable

GS / GW

Masa bruta

NT

Masa neta

TW

Masa de la tara

NO

Número de pesajes

TOTAL

Suma de los pesajes individuales

<lf>

Línea en blanco

<lf>

Línea en blanco

Comando

Función

Ejemplos de
impresión

S

Mediante el interfaz RS232 se envía el
valor estable de la masa pesada.

ST,GS 1.000KG

W

Mediante el interfaz RS232 se envía el
valor (estable o inestable) de la masa
pesada.

US,GS 1.342KG

ST,GS 1.000KG

T

Ningún dato es enviado. La balanza
realiza la función de tara.

-

Z

Ningún dato es enviado. La balanza indica
cero.

-

P

El número de unidades está indicado
mediante la interfaz RS232.

10PCS

****************************
PCS 100
****************************

Conteo

10.3 Informe de impresión (edición continua de datos)

Modo de pesaje

HEADER1: ST=ESTABLE， US=INESTABLE
HEADER2: NT=NETO， GS=BRUTO

10.4 Comandos de control remoto

SFB-BA-s-1324 53

10.5 Ayuda en casos de averías menores

Avería

Causas posibles

El indicador de masa no se
enciende.

La balanza está apagada

Falta la conexión a la red eléctrica (cable de

alimentación dañado).

Falta corriente en la red eléctrica.

Las pilas/baterías están mal colocadas o están

descargadas

Faltan pilas / acumuladores.

La indicación de peso
cambia permanentemente.

Corrientes de aire/movimiento del aire
Vibración de la mesa/suelo

El plato de la balanza está en contacto con

cuerpos extraños.

Los campos electromagnéticos/cargas

electroestáticas (elegir otro lugar de instalación de
la balanza / si posible apagar el aparato que causa
la alteración de funcionamiento).

El resultado del pesaje es
evidentemente erróneo.

El indicador de peso no está puesto a cero.

Ajuste incorrecto.

Existen fuertes variaciones de temperatura.
No se ha respetado el tiempo definido de

preparación.

Campos electromagnéticos/cargas electroestáticas

(elegir otro lugar de instalación de la balanza / si
es posible apagar el aparato que causa la
alteración de funcionamiento).

En el caso de alteración del funcionamiento del programa de la balanza es suficiente
con mantenerla apagada y desconectada de la fuente de alimentación durante un
breve espacio de tiempo. Posteriormente, el proceso de pesaje puede empezarse
de nuevo.

Ayuda:

En caso de aparición de estos mensajes, apagar y encender la balanza. Si el
mensaje de error persiste, ponerse en contacto con el fabricante.

54 SFB-BA-s-1324

11 Certificado de conformidad

KERN & Sohn GmbH

D-72322 Balingen-Frommern
Postfach (apartado de correos)
E-mail: [e-mail]

Tlfn.: 0049-[0]7433- 9933-0
Fax.: 0049-[0]7433-9933-149
Web: www.kern-sohn.de

D

Konformitäts­erklärung

Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht,
mit den nachstehenden Normen übereinstimmt.

GB

Declaration of
conformity

We hereby declare that the product to which this declaration refers conforms
with the following standards.

CZ

Prohlášení o

shode

Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.

E

Declaración de
conformidad

Manifestamos en la presente que el producto al que se refiere esta
declaración está de acuerdo con las normas siguientes

F

Déclaration de
conformité

Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.

I

Dichiarazione di
conformitá

Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferi­sce è conforme alle norme di seguito citate.

NL

Conformiteit­verklaring

Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.

P

Declaração de
conformidade

Declaramos por meio da presente que o produto no qual se refere esta
declaração, corresponde às normas seguintes.

PL

Deklaracja

zgodności

Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,
jest zgodny z poniższymi normami.

RUS

Заявление о

соответствии

Мы заявляем, что продукт, к которому относится данная декларация,

соответствует перечисленным ниже нормам.

EU Directive

Standards

2004/108/EC

EN55022: 2006 A1:2007
EN61000-3-3:1995+A1:2001+A2:2005
EN55024: 1998+A1:2001+A2:2003

2006/95/EC

EN 60950-1:2006
EN 60065:2002+A1:2006

Signatur

Signature

Datum

Date

08.04.2013

Ort der Ausstellung

Place of issue

72336 Balingen

Albert Sauter
KERN & Sohn GmbH

Geschäftsführer

Managing director

KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0
Fax +49-[0]7433/9933-149, E-Mail: [e-mail], Internet: www.kern-sohn.com

Certificado de conformidad

EG-Konformitätserklärung EC-Declaration of -Conformity
EC- Déclaration de conformité EC-Declaración de Conformidad
EC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
EC-Deklaracja zgodności EC-Заявление о соответствии

Balanzas electrónicas:
KERN KFB-TM, KFN-TM, BFB, BFN, IFB, NFB, SFB, UFA, UFB, UFN

SFB-BA-s-1324 55
