Gebruiksaanwijzing Prijsuitrekenende weegschaal

KERN RXB

Versie 1.2 11/2010 NL

RXB-BA-nl-1012

KERN RXB

Versie 1.2 11/2010

Gebruiksaanwijzing Prijsuitrekenende weegschaal

Inhoudsopgave

1 Technische gegevens____________________________________________ 4 2 Conformiteitverklaring ___________________________________________ 6 3 Overzicht van de apparaten_______________________________________ 7

3.1 Overzicht van de displays __________________________________________ 9

3.1.1 Weergave gewicht ____________________________________________________ 10

3.1.2 Weergave basisprijs ___________________________________________________ 10

3.1.3 Weergave verkoopprijs_________________________________________________ 10

3.2 Toetsenbordoverzicht ____________________________________________ 11

4 Fundamentele aanwijzingen (algemeen) ___________________________ 12

4.1 Reglementair gebruik_____________________________________________ 12

4.2 Ongeoorloofd gebruik ____________________________________________ 12

4.3 Waarborg_______________________________________________________ 12

4.4 Toezicht op de testmiddelen _______________________________________ 13

5 Essentiële veiligheidsinstructies _________________________________ 13

5.1 Aanwijzingen in de gebruiksaanwijzing in acht nemen _________________ 13

5.2 Scholing van het personeel________________________________________ 13

6 Transport en opslag ____________________________________________ 13

6.1 Controle bij overname ____________________________________________ 13

6.2 Verpakking _____________________________________________________ 13

7 Uitpakken, installatie en inbedrijfstelling___________________________ 14

7.1 Opstelplaats, inzetgebied _________________________________________ 14

7.2 Uitpakken ______________________________________________________ 14

7.2.1 Installeren ___________________________________________________________ 14

7.2.2 Omvang van de levering________________________________________________ 15

7.3 Netaansluiting___________________________________________________ 15

7.4 Werking met accuvoeding _________________________________________ 15

7.5 Eerste inbedrijfstelling____________________________________________ 15

7.6 Weegschaal nulaanduiding ________________________________________ 15

8 Operatie ______________________________________________________ 16

8.1 Wegen met prijsvaststelling _______________________________________ 16

8.1.1 Handmatige invoer van een basisprijs _____________________________________ 16

8.1.2 “FIX-Mode” – opslaan van een basisprijs ___________________________________ 17

RXB-BA-nl-1012

9 Achtergrondverlichting van het display____________________________ 18 10 Functiemenu ________________________________________________ 19

10.1 Navigatie in het menu ____________________________________________ 19

10.2 Menuoverzicht __________________________________________________ 20

10.3 Justering _______________________________________________________ 20

11 IJking ______________________________________________________ 22

11.1 Justeerschakelaar en zegelmerkteken _______________________________ 23

12 Onderhoud, instandhouding, afvalverwerking_____________________ 24

12.1 Reinigen _______________________________________________________ 24

12.2 Onderhoud, instandhouding _______________________________________ 24

12.3 Afvalverwerking _________________________________________________ 24

13 Kleine hulp bij pannes ________________________________________ 25

RXB-BA-nl-1012

1 Technische gegevens

KERN RXB 3K1M RXB 3K1HM RXB 6K2M RXB 6K2HM

Afleesbaarheid (d) 1 g 1 g 2 g 2 g Weegbereik (max.) 3 kg 3 kg 6 kg 6 kg Minimale belasting 20 g 20 g 40 g 40 g IJkwaarde 1 g 1 g 2 g 2 g IJkklasse III III III III Reproduceerbaarheid 1 g 1 g 2 g 2 g Lineariteit ± 2 g ± 2 g ± 4 g ± 4 g Overgangstijd 2 sec. 2 sec. 2 sec. 2 sec. Aanbevolen

justeergewicht (niet bijgedaan)

Nettogewicht (kg) 4,4 4,8 4,4 4,8

3 kg (M2) 3 kg (M2) 6 kg (M2) 6 kg (M2)

300x330x110 zonder statief

Afmetingen behuizing (b x d x h) [mm]

300x330x110

300x330x540

met statief

Weegplaat, roestvrij staal

300 x 225 mm

Opwarmtijd (Bedrijfstemperatuur)

20 – 30 min

Weegeenheid €/kg; €/100 g Toegestane

omgevingstemperatu

-10° C tot 40° C

ur Luchtvochtigheid 15 % - 85 % (niet condenserend) Spanning 230 V (AC)

Zonder achtergrondverlichting van het display:

Inschakelduur ca. 200 uren / laadtijd ca. 8 uren

Accu

Met achtergrondverlichting van het display:

Inschakelduur ca. 60 uren / laadtijd ca. 8 uren

300x330x110 zonder statief

300x330x540

met statief

RXB-BA-nl-1012

KERN

RXB 15K5M RXB 15K5HM RXB 30K10M

RXB

30K10HM

Afleesbaarheid (d) 5 g 5 g 10 g 10 g Weegbereik (max.) 15 kg 15 kg 30 kg 30 kg Minimale belasting 100 g 100 g 200 g 200 g IJkwaarde 5 g 5 g 10 10 IJkklasse III III III III Reproduceerbaarheid 5 g 5 g 10 10 Lineariteit ± 10 g ± 10 g ± 20 ± 20 Overgangstijd 2 sec. 2 sec. 2 sec. 2 sec. Aanbevolen

justeergewicht (niet

15 kg (M2) 15 kg (M2) 30 kg (M2) 30 kg (M2)

bijgedaan) Nettogewicht (kg) 4,4 4,8 4,4 4,8

300x330x110 zonder statief

Afmetingen behuizing (b x d x h) [mm]

300x330x110

300x330x540

met statief

Weegplaat, roestvrij staal

300 x 225 mm

Opwarmtijd (Bedrijfstemperatuur)

20 – 30 min

Weegeenheid €/kg; €/100 g Toegestane

omgevingstemperatu

-10° C tot 40° C

ur Luchtvochtigheid 15 % - 85 % (niet condenserend) Spanning 230 V (AC)

Zonder achtergrondverlichting van het display:

Inschakelduur ca. 200 uren / laadtijd ca. 8 uren

Accu

Met achtergrondverlichting van het display:

Inschakelduur ca. 60 uren / laadtijd ca. 8 uren

300x330x110 zonder statief

300x330x540

met statief

RXB-BA-nl-1012

2 Conformiteitverklaring

KERN & Sohn GmbH

D-72322 Balingen-Frommern Postfach 4052 E-Mail: info@kern-sohn.de

Tel: 0049-[0]7433- 9933-0 Fax: 0049-[0]7433-9933-149 Internet: www.kern-sohn.de

Conformiteitverklaring

EG-Konformitätserklärung EC-Declaration of -Conformity

Déclaration de conformité EC-Declaración de Conformidad

ECEC-Dichiarazione di conformità EC-Conformiteitverklaring EC- Declaração de conformidade EC- Prohlášení o shode EC-Deklaracja zgodności EC-Заявление о соответствии

RUS

Konformitätserklärung Declaration of conformity Prohlášení o shode Declaración de conformidad Déclaration de conformité Dichiarazione di conformitá Conformiteitverklaring Declaração de conformidade Deklaracja zgodności

Заявление о соответствии

Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht, mit den nachstehenden Normen übereinstimmt. We hereby declare that the product to which this declaration refers conforms with the following standards. Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu s níže uvedenými normami. Manifestamos en la presente que el producto al que se refiere esta declaración está de acuerdo con las normas siguientes Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la présente déclaration, est conforme aux normes citées ci-après. Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferisce è conforme alle norme di seguito citate. Wij verklaren hiermede dat het product, waarop deze verklaring betrekking heeft, met de hierna vermelde normen overeenstemt. Declaramos por meio da presente que o produto no qual se refere esta declaração, corresponde às normas seguintes. Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy, jest zgodny z poniższymi normami.

Мы заявляем, что продукт, к которому относится данная декларация, соответствует перечисленным ниже нормам.

Electronic Balance: KERN CXB/RXB/CXP

EU Directive Standards

2004/108/EC EN 61326-1:2006

EN 61000-3-2:2006 EN 61000-3-3:1995/A2:2005

2006/95/EC EN 61010-1:2001

Date: 12.07.2010 Signature:

KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0 Fax +49-[0]7433/9933-149, E-Mail: info@kern-sohn.com, Internet: www.kern-sohn.com

KERN & Sohn GmbH Management

RXB-BA-nl-1012

3 Overzicht van de apparaten

Modellen zonder hoog display:

Tweede display vanwege de klant:

Luchtbelwaterpas

Accuhouder

Aansluiting netkabel

Schakelaar AAN / UIT

RXB-BA-nl-1012

Modellen met hoog display:

Luchtbelwaterpas

Hoog display, met achtergrondverlichting, draaibaar

Accuvak

Aansluiting netkabel

Schakelaar AAN / UIT

RXB-BA-nl-1012

3.1 Overzicht van de displays Operatordisplay weegschaal:

Gewicht Basisprijs

0.000

Weergave van de

laadtoestand

Tweede display vanwege de klant:

Gewicht Basisprijs Verkoopprijs

0.00

Verkoopprijs

RXB-BA-nl-1012

Hoog display bij modellen met statief:

Gewicht

Basisprijs

Verkoopprijs

3.1.1 Weergave gewicht

Hier wordt het gewicht van het te wegen goed aangegeven.

De pijlen naast de symbolen geven aan:

NET

Nettogewicht

Display voor de nulstelling

3.1.2 Weergave basisprijs

Hier gebeurt de invoer van uw basisprijs in €/kg of €/100 g door middel van het toetsenveld. De basisprijs is omschakelbaar naar €/kg of €/100 g.

• Toets indrukken, daarna toets 1 = basisprijs in €/kg

• Toets

indrukken, daarna toets 2 = basisprijs in €/100 g

De pijlen naast de symbolen geven aan:

€/kg Basisprijs in €/kg

€/100 g Basisprijs in €/100 g

3.1.3 Weergave verkoopprijs

Hier wordt de verkoopprijs in Euro [€] aangegeven.

De pijlen naast de symbolen geven aan:

FIX Opgeslagen basisprijs/FIX-Mode "on"

RXB-BA-nl-1012

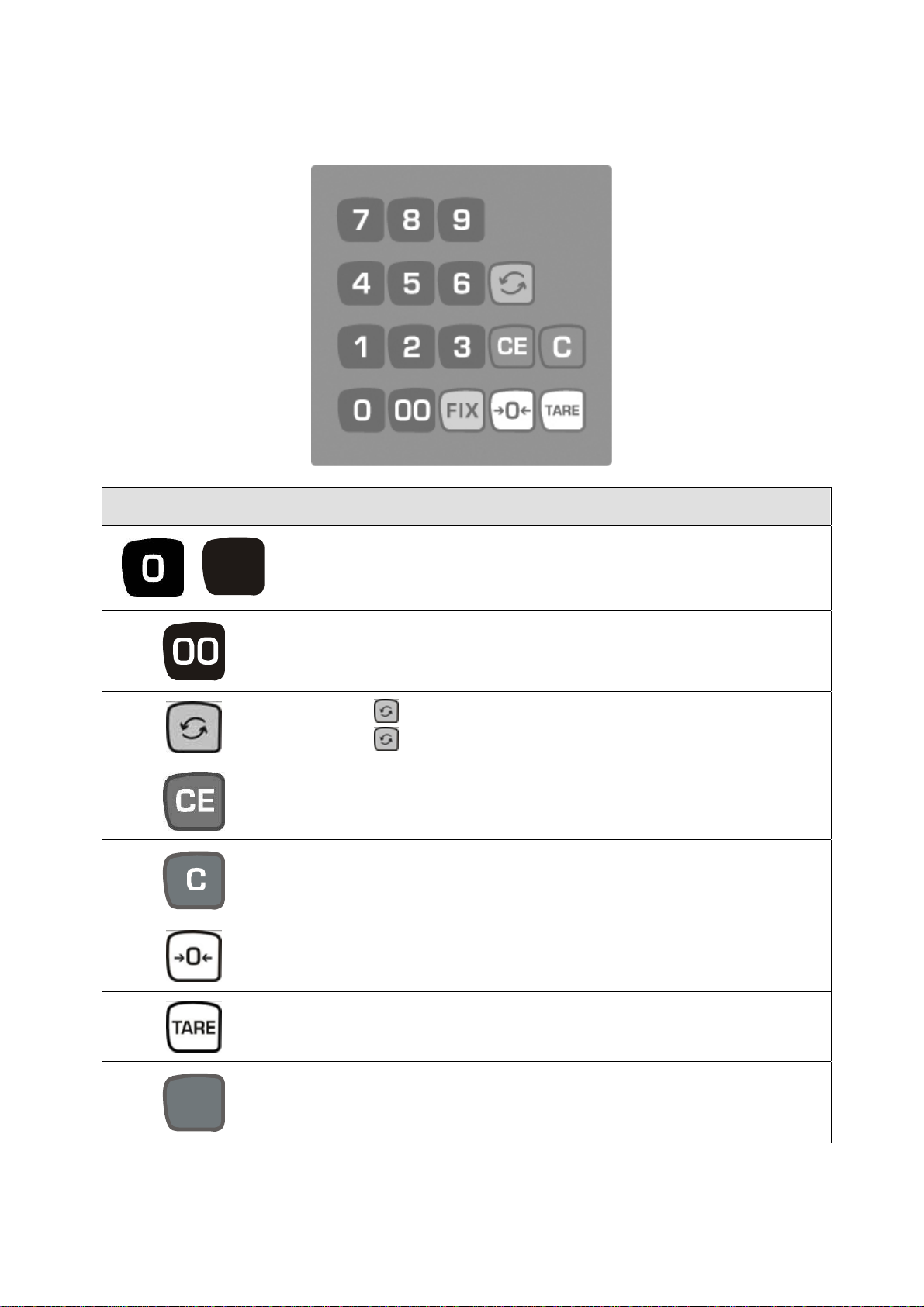

3.2 Toetsenbordoverzicht

Selectie Functie

• Cijfertoetsen, invoer van de basisprijs/PLU

• Invoer "00"

• Toets indrukken, daarna toets 1 = basisprijs in €/kg

• Toets indrukken, daarna toets 2 = basisprijs in €/100 g

• Wissen totale basisprijs

• Wissen laatste invoer van de basisprijs

• Toets “Nulstelling”, bereik (± 2 % max.)

FIX

RXB-BA-nl-1012

• Tarreertoets

• Ingestelde basisprijs opslaan

• FIX-Mode "on"/"off"

4 Fundamentele aanwijzingen (algemeen)

4.1 Reglementair gebruik

De door u aangekochte weegschaal dient om de weegwaarde van te wegen goed te bepalen. Z is voor het gebruik als "niet-automatische weegschaal" voorzien. Dit betekent dat het te wegen goed met de hand voorzichtig en in het midden van de weegplaat aangebracht wordt. Nadat er een stabiele weegwaarde bereikt werd, kan de weegwaarde afgelezen worden.

4.2 Ongeoorloofd gebruik

Weegschaal niet voor dynamische wegingen gebruiken. Indien er kleine hoeveelheden van het te wegen goed verwijderd of toegevoerd worden, kunnen er door de in de weegschaal aanwezige "stabiliteitscompensatie" foutieve weegresultaten aangegeven worden! (Voorbeeld: Langzaam uitstromen van vloeistoffen uit een op de weegschaal gesitueerd reservoir.) Geen permanente belasting op de weegplaat achterlaten. Deze kan het meetsysteem beschadigen. Schokken en overbelastingen van de weegschaal boven de aangegeven maximale belasting („Max.“), te verminderen met een eventueel reeds aanwezige tarralast, onvoorwaardelijk vermijden. Weegschaal zou hierdoor beschadigd kunnen worden. Weegschaal nooit in explosieve ruimten bedienen. De standaarduitvoering niet explosievast. De weegschaal mag vanuit constructief oogpunt niet gewijzigd worden. Dit kan tot foutieve weegresultaten, veiligheidstechnische tekortkomingen en ook tot de vernieling van de weegschaal leiden. De weegschaal mag uitsluitend in overeenstemming met de beschreven, vooraf bepaalde gegevens gebruikt worden. Afwijkende gebruiksmogelijkheden/toepassingsgebieden dienen door de firma KERN schriftelijk goedgekeurd te worden.

4.3 Waarborg

Garantie komt te vervallen bij

• Veronachtzaming van onze in de gebruiksaanwijzing vooraf bepaalde gegevens

• Gebruik buiten de beschreven toepassingen

• Wijzigen of openen van het apparaat

• Mechanische beschadiging en beschadiging door media,

vloeistoffen, natuurlijke slijtage en sleet

• Ondeskundig uitgevoerde installatie of elektrische installatie

• Overbelasting van het meetsysteem

RXB-BA-nl-1012

4.4 Toezicht op de testmiddelen

In het kader van de kwaliteitsborging moeten de meettechnische eigenschappen van de weegschaal en van een eventueel aanwezig testgewicht met regelmatige tussentijden gecontroleerd worden. De verantwoordelijke gebruiker dient hiervoor een geschikt interval en dient tevens de aard en de omvang van deze test te definiëren. Informatie met betrekking tot het toezicht op de testmiddelen van weegschalen evenals de hiervoor noodzakelijke testgewichten zijn op de Homepage van de firma KERN (www.kern-sohn.com) beschikbaar. In haar geaccrediteerde DKD-kalibreerlaboratorium kunnen er bij de firma KERN snel en voordelig testgewichten en weegschalen gekalibreerd worden (herleiding tot de nationale norm).

5 Essentiële veiligheidsinstructies

5.1 Aanwijzingen in de gebruiksaanwijzing in acht nemen

Neem deze gebruiksaanwijzing vóór de installatie en inbedrijfstelling zorgvuldig door, ook indien u met weegschalen van de firma KERN reeds ervaring opgedaan hebt.

5.2 Scholing van het personeel

Het apparaat mag uitsluitend door geschoolde medewerkers bediend en onderhouden worden.

6 Transport en opslag

6.1 Controle bij overname

Gelieve de verpakking onmiddellijk bij ontvangst en ook het apparaat bij het uitpakken op eventueel zichtbare, uitwendige beschadigingen te controleren.

6.2 Verpakking

Bewaar alle onderdelen van de originele verpakking voor een eventueel noodzakelijk transport naar de fabrikant. Voor het transport naar de fabrikant mag enkel de originele verpakking gebruikt worden. Torn vóór de verzending alle aangesloten kabels en losse/beweegbare onderdelen los. Breng eventueel voorziene transportbeveiligingen aan. Beveilig alle onderdelen, bijvoorbeeld weegplaat, voedingsapparaat etc., zodat ze niet wegglijden of beschadigd raken.

RXB-BA-nl-1012

7 Uitpakken, installatie en inbedrijfstelling

7.1 Opstelplaats, inzetgebied

De weegschalen zijn zodanig geconstrueerd, dat er in de gebruikelijke gebruiksomstandigheden betrouwbare weegresultaten behaald worden. Exact en snel werkt u indien u de juiste plaats van installatie voor uw weegschaal kiest.

Naam daarom op de plaats van installatie het volgende in acht:

• Weegschaal op een stabiel, recht oppervlak zetten;

• Extreme warmte alsook temperatuurschommelingen, bijvoorbeeld door

installatie naast de verwarmingsinstallatie of vlakke zoninstraling, vermijden;

• Weegschaal tegen directe tocht door geopende vensters en deuren beschermen;

• Trillingen tijdens het wegen vermijden;

• Weegschaal tegen hoge luchtvochtigheid, dampen en stof beschermen;

• Stel het apparaat niet gedurende een langere periode aan aanzienlijke

vochtigheid bloot. Een ongeoorloofde bedauwing (condensatie van luchtvochtigheid aan het apparaat) kan zich voordoen indien er een koud toestel in een beduidend warmere omgeving gebracht wordt. Acclimatiseer in dit geval het van het stroomnet verbroken apparaat ca. 2 uur lang bij kamertemperatuur.

• Statische oplading van te wegen goed, weegreservoir vermijden.

Bij het opduiken van elektromagnetische velden (bijvoorbeeld door mobiele telefoontoestellen of zendontvangapparaten), bij statische opladingen en ook bij een onstabiele stroomvoorziening zijn er grote displayafwijkingen (foutieve weegresultaten) mogelijk. De plaats van opstelling moet dan gewijzigd of de storingsbron verholpen te worden.

7.2 Uitpakken

De weegschaal voorzichtig uit de verpakking nemen, plastic hoes verwijderen en de weegschaal op de voorziene werkplaats installeren.

7.2.1 Installeren

De weegschaal met stelschroeven waterpas maken totdat de luchtbel in de luchtbelwaterpas zich in de voorgeschreven cirkel bevindt.

RXB-BA-nl-1012

7.2.2 Omvang van de levering

Standaard accessoires:

• Weegschaal

• Weegplaat

• Netkabel

• Arbeidsbeschermende kap

• Accu

• Gebruiksaanwijzing

7.3 Netaansluiting

De stroomvoorziening gebeurt door middel van de bijgeleverde voedingskabel (220 V, 50-60 Hz).

7.4 Werking met accuvoeding De interne accu wordt door middel van het bijgeleverde voedingsapparaat

geladen.

De accu dient vóór het eerste gebruik minstens 15 uur lang door middel van het voedingsapparaat geladen te worden. De inschakelduur van de accu bedraagt ca. 200 uren zonder achtergrondverlichting c.q. 60 uren met achtergrondverlichting. De laadduur totdat de accu volledig herladen is, bedraagt ca. 8 uren.

Indien op het gewichtsdisplay het batterijsymbool verschijnt, is de capaciteit van de accu weldra opgebruikt. Indien er niet geladen wordt terwijl de rode LED verlicht is, schakelt de weegschaal na ca. 20-30 minuten automatisch uit. Sluit zo snel mogelijk de netadapter aan om de accu te laden.

Het LED-display informeert u over de laadtoestand van de accu. rood: Accu is bijna ontladen groen Accu is volledig geladen

7.5 Eerste inbedrijfstelling

Om bij elektronische weegschalen nauwkeurige weegresultaten te behalen, moeten de weegschalen hun bedrijfstemperatuur (zie „Opwarmtijd“ hoofdstuk 1) bereikt hebben. De weegschaal moet voor deze opwarmtijd op de stroomvoorziening (netaansluiting, accu of batterij) aangesloten zijn.

7.6 Weegschaal nulaanduiding

Milieu-invloeden kunnen ertoe leiden dat de weegschaal ondanks een ontlaste weegbak niet exact „Nul“ aangeeft. U kunt echter het display van uw weegschaal te allen tijde terug op nul zetten en daardoor vrijwaren dat de weging werkelijk bij nul begint. De nulstelling bij een opgelegd gewicht is slechts binnen een bepaald, typeafhankelijk bereik mogelijk. Indien de weegschaal bij een opgelegd gewicht niet terug op nul gezet kan worden, werd dit bereik (± 0,2 % max.) overschreden. Voor een terugstelling van de weegschaal op nul de toets indrukken. Op het display

verschijnt er naast het symbool [ a ] een driehoek [W ].

RXB-BA-nl-1012

8 Operatie

8.1 Wegen met prijsvaststelling

Nadat uw te wegen goed opgelegd en de basisprijs ingesteld werd, wordt de prijs automatisch berekend en in het corresponderende displayveld weergegeven.

8.1.1 Handmatige invoer van een basisprijs

Weergave

Bediening

Indien u een weegreservoir gebruikt met de toets TARE tarreren

Te wegen goed opleggen

Basisprijs door middel van de cijfertoetsen invoeren, de verkoopprijs wordt automatisch vastgesteld

Gewogen goed afnemen, de basisprijs en de eventuele tarrawaarde worden na 2 seconden automatisch gewist. De nulaanduiding van de weegschaal verschijnt in al de drie displayvensters.

Gewicht [kg] Basisprijs

[€/kg]

Prijs [ € ]

0.000 0.00 0.00

1.300 0.00 0.00

1.300 5.00 6.50

0.000 0.00 0.00

Voor nog andere wegingen moet de basisprijs/tarrawaarde opnieuw ingevoerd

worden.

RXB-BA-nl-1012

8.1.2 “FIX-Mode” – opslaan van een basisprijs

Bij een geactiveerde “FIX – Mode” wordt de ingestelde basisprijs voor nog andere wegingen van hetzelfde artikel opgeslagen.

Weergave

Bediening

Toets FIX indrukken, de weegschaal bevindt zich in de FIXMode. Op het prijsdisplay verschijnt naast het symbool [FIX] een driehoek [W] (FIX-Mode “on”).

Indien u een weegreservoir gebruikt met de toets TARE tarreren

Te wegen goed opleggen

Basisprijs door middel van de cijfertoetsen invoeren, de verkoopprijs wordt automatisch vastgesteld en de basisprijs wordt opgeslagen.

Gewogen goed afnemen, de basisprijs en de eventuele Tarrawaarde wordt niet gewist.

Gewicht [kg] Basisprijs

[€/kg]

Prijs [ € ]

0.000 0.00 0.00

1.300 0.00 0.00

1.300 5.00 6.50

0.000 5.00 0.00

Omdat de basisprijs/tarrawaarde behouden blijft, vervalt de invoer van de basisprijs/het tarreren voor nog andere wegingen van hetzelfde artikel.

Wissen van de opgeslagen basisprijs: Toets CE indrukken

Wissen van de opgeslagen tarrawaarde: Toets TARE indrukken

FIX-Mode verlaten: Toets FIX indrukken, de [W ] naast [FIX] dooft.

RXB-BA-nl-1012

9 Achtergrondverlichting van het display

Methode 1:

Auto Backlight

Backlight off

De ingestelde modus blijft ook na het uitschakelen van de weegschaal gehandhaafd.

Methode 2:

Instelling Functie

Toets indrukken, op het display

„Referentiegewicht“ verschijnt

[CEnTR]. Tijdens deze weergave de

toets

Toets

„Referentiegewicht“ verschijnt

[CEnTR]. Tijdens deze weergave de

toets

indrukken.

indrukken, op het display

indrukken.

Het display krijgt bij een gewichtswaarde > 6 d of na een druk op de toets van achtergrond verlichting voorzien.

Indien het display nul nadert, dooft het display na 5 seconden

Achtergrondverlichting is uitgeschakeld om de batterij te sparen.

Toets Met deze procedure kan er tussen Auto Backlight en Backlight off omgeschakeld worden.

2 seconden lang indrukken, er weerklinkt 3 keer een akoestisch signaal.

RXB-BA-nl-1012

10 Functiemenu

10.1 Navigatie in het menu

Toets Menuoproep (niet zichtbaar) Bij een uitgeschakelde weegschaal deze toets indrukken en ingedrukt houden. Daarbij de weegschaal inschakelen. De toets nog zolang ingedrukt houden totdat de weegschaal tot nul achteruittelt en de eerste functie F0 verschijnt.

De selectie van nog andere functies F0 F8 gebeurt door middel van de toets TARE.

Met de toets het menu verlaten, de weegschaal keert terug naar de weegmodus.

RXB-BA-nl-1012

10.2 Menuoverzicht

Niet gedocumenteerd, hier mogen er geen instellingen doorgevoerd

worden.

Toets TARE indrukken

⇓
