KERN & Sohn GmbH
Ziegelei 1 D-72336 Balingen E-Mail: info@kern-sohn.com
Betriebsanleitung Preisrechnende Waage
KERN RPB_D
Version 2.4
04/2013 D
RPB_D-BA-d-1324
D
KERN RPB_D
Version 2.4 04/2013
Betriebsanleitung Preisrechnende Waage
Inhaltsverzeichnis
1 Technische Daten .......................................................................................... 4
1.1 Abmessungen ............................................................................................................................. 5
2 Geräteübersicht ............................................................................................. 6
2.1 Anzeigenübersicht ...................................................................................................................... 7
2.2 Tastaturübersicht ........................................................................................................................ 9
3 Grundlegende Hinweise (Allgemeines) ..................................................... 10
3.1 Bestimmungsgemäße Verwendung ......................................................................................... 10
3.2 Sachwidrige Verwendung ......................................................................................................... 10
3.3 Gewährleistung ......................................................................................................................... 10
3.4 Prüfmittelüberwachung ............................................................................................................. 10
4 Grundlegende Sicherheitshinweise ........................................................... 11
4.1 Hinweise in der Betriebsanleitung beachten ............................................................................. 11
4.2 Ausbildung des Personals ........................................................................................................ 11
5 Transport und Lagerung ............................................................................. 11
5.1 Kontrolle bei Übernahme .......................................................................................................... 11
5.2 Verpackung / Rücktransport ..................................................................................................... 11
6 Auspacken, Aufstellung und Inbetriebnahme ........................................... 12
6.1 Aufstellort, Einsatzort ................................................................................................................ 12
6.2 Auspacken ................................................................................................................................ 12
6.3 Transportsicherung ................................................................................................................... 13
6.3.1 Aufstellen .................................................................................................................................. 14
6.3.2 Lieferumfang / Serienmäßiges Zubehör: .................................................................................. 14
6.4 Netzanschluss .......................................................................................................................... 14
6.5 Akkubetrieb (Option) ................................................................................................................. 14
6.6 Erstinbetriebnahme .................................................................................................................. 15
6.7 Justierung ................................................................................................................................. 15
6.8 Eichung ..................................................................................................................................... 18
6.8.1 Justierschalter und Siegelmarken ............................................................................................ 19
6.9 Überprüfung der Waageneinstellungen bezüglich der Eichung einer Waage .......................... 19
6.9.1 Servicemode ............................................................................................................................. 20
7 Betrieb .......................................................................................................... 23
7.1 Ein-/Ausschalten ....................................................................................................................... 23
7.2 Nullstellen ................................................................................................................................. 23
7.3 Wägen mit Tara ........................................................................................................................ 23
7.4 Überlast-Warnung .................................................................................................................... 23
8 Wägen mit Preisermittlung ......................................................................... 24
8.1 Grundpreis-Eingabe über Tastatur ........................................................................................... 24
8.1.1 Einheitenumschaltung €/kg in €/100 g ...................................................................................... 25
8.2 Speicher für Grundpreise (PLU = Price look up) ...................................................................... 27
9 Weitere nützliche Funktionen ..................................................................... 29
9.1 AUTO CLEAR ........................................................................................................................... 29
9.2 Hinterleuchtung der Anzeige .................................................................................................... 29
9.3 AUTO POWER OFF ................................................................................................................. 30
RPB_D-BA-d-1324 2
10 Wartung, Instandhaltung, Entsorgung ....................................................... 31
10.1 Reinigen .................................................................................................................................... 31
10.2 Wartung, Instandhaltung .......................................................................................................... 31
10.3 Entsorgung ............................................................................................................................... 31
11 Kleine Pannenhilfe ....................................................................................... 32
11.1 Fehlermeldungen ...................................................................................................................... 32
12 Konformitätserklärung ................................................................................ 33
3 RPB_D-BA-d-1324
1 Technische Daten
KERN
RPB 6K1DM
RPB 15K2DM
RPB 30K5DM
Wägebereich (Max)
3 kg / 6 kg
6 kg / 15 kg
15 kg / 30 kg
Ablesbarkeit (d)
1 g / 2 g
2 g / 5 g
5 g / 10 g
Mindestlast (Min)
20 g
40 g
100 g
Eichwert (e)
1 g
2 g
5 g
Eichklasse
III
III
III
Reproduzierbarkeit
1 g / 2 g
2 g / 5 g
5 g / 10 g
Linearität
± 1 g / ±2 g
± 2 g /± 5 g
± 5 g / ±10 g
Empfohlenes Justiergewicht (nicht beigegeben)
6 kg (F2)
15 kg (M1)
30 kg (M1)
Einschwingzeit
2 s
Anwärmzeit (Betriebstemperatur)
10 min
Nettogewicht (kg)
3.8 kg
Grundpreis umschaltbar
€ / kg; € / 100 g
Zulässige Umgebungstemperatur
-10° C bis 40° C
Zulässige Luftfeuchtigkeit
0 % - 80 % (nicht kondensierend)
Stromversorgung
Netzadapter 220 V – 240 V AC 50 Hz
Waage 12 V, 500 mA
Akku (Option)
6 V, 4 Ah
Betriebsdauer – Hinterleuchtung an 40 Std. Betriebsdauer – Hinterleuchtung aus 80 Std.
Ladezeit ca. 12 Std.
Modelle ohne Hochanzeige:
RPB_D-BA-d-1324 4
Modelle mit Hochanzeige:
KERN
RPB 6K1DHM
RPB 15K2DHM
RPB 30K5DHM
Wägebereich (Max)
3 kg / 6 kg
6 kg / 15 kg
15 kg / 30 kg
Ablesbarkeit (d)
1 g / 2 g
2 g / 5 g
5 g / 10 g
Mindestlast (Min)
20 g
40 g
100 g
Eichwert (e)
1 g
2 g
5 g
Eichklasse
III
III
III
Reproduzierbarkeit
1 g / 2 g
2 g / 5 g
5 g / 10 g
Linearität
± 1 g / ±2 g
± 2 g /± 5 g
± 5 g / ±10 g
Empfohlenes Justiergewicht (nicht beigegeben)
6 kg (F2)
15 kg (M1)
30 kg (M1)
Einschwingzeit
2 s
Anwärmzeit (Betriebstemperatur)
10 min
Nettogewicht (kg)
4.8 kg
Grundpreis umschaltbar
€ / kg; € / 100 g
Zulässige Umgebungstemperatur
-10° C bis 40° C
Zulässige Luftfeuchtigkeit
0 % - 80 % (nicht kondensierend)
Stromversorgung
Netzadapter 220 V – 240 V AC 50 Hz
Waage 12 V, 500 mA
Akku (Option)
6 V, 4 Ah
Betriebsdauer – Hinterleuchtung an 40 Std. Betriebsdauer – Hinterleuchtung aus 80 Std.
Ladezeit ca. 12 Std.
1.1 Abmessungen
5 RPB_D-BA-d-1324
2 Geräteübersicht
Modelle ohne Hochanzeige:
Modelle mit Hochanzeige:
RPB_D-BA-d-1324 6
1. Wägeplatte / Akkufach (unter Wägeplatte)
2. Libelle
3. Hochanzeige
4. Nicht dokumentiert
5. Fußschrauben
6. Ein/Aus-Schalter
7. Anschluss Netzadapter
8. Justierschalter
Gewicht
Grundpreis
Verkaufspreis

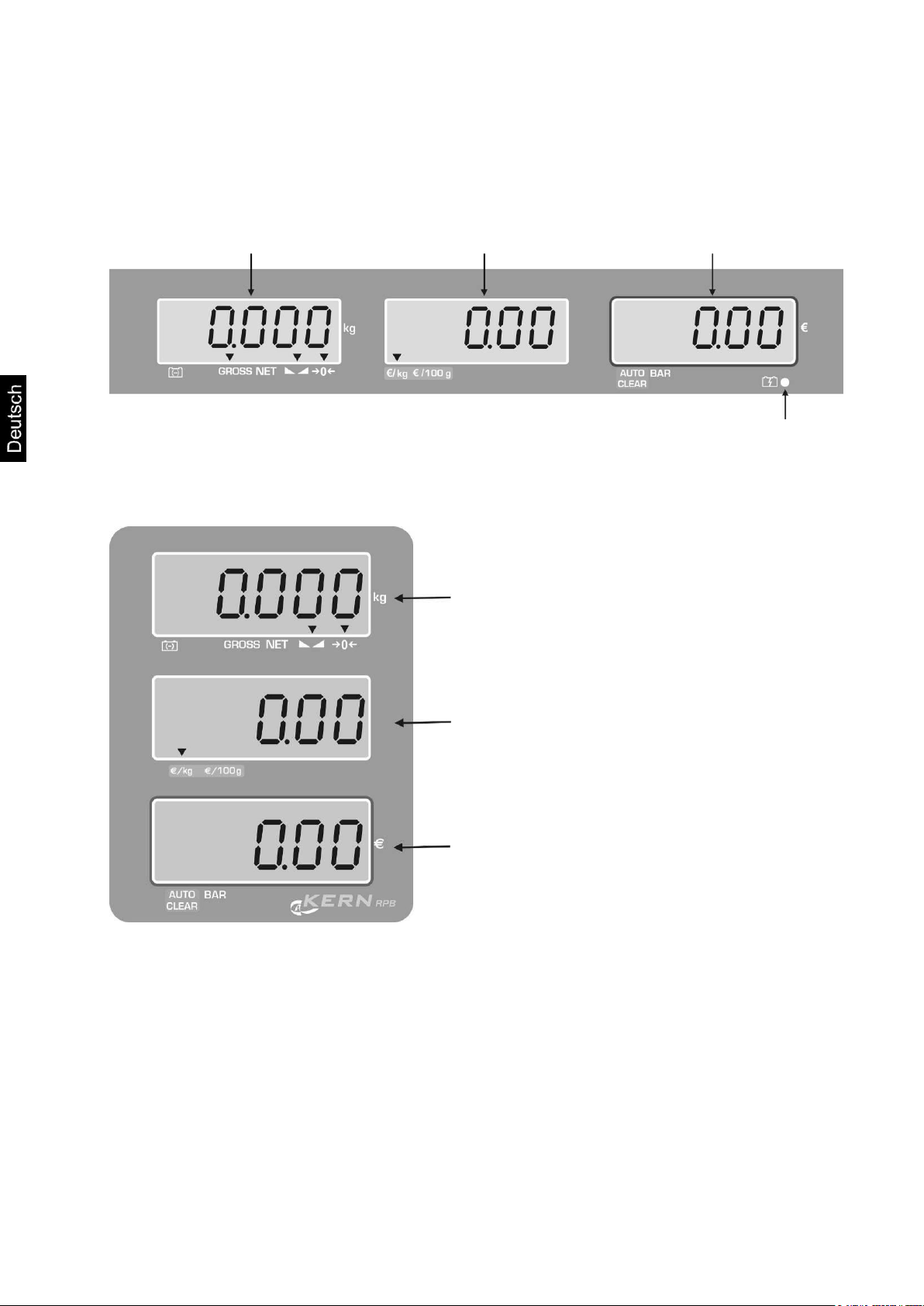

2.1 Anzeigenübersicht
Gewicht
Grundpreis
Verkaufspreis
Akkuladestandsanzeige
Bediener- und Zweitanzeige (rückseitig serienmäßig bei Modellen ohne Hoch­anzeige):
Hochanzeige bei Modellen mit Stativ:
7 RPB_D-BA-d-1324
Anzeige Gewicht
Der Indikator über dem Symbol zeigt an:
Kapazität des Akkus bald erschöpft
GROSS
Bruttogewicht
NET
Nettogewicht
Stabilitätsanzeige
Nullstellanzeige
Der Indikator über dem Symbol zeigt an:
€ / kg
Grundpreis in / kg
€ / 100 g
Grundpreis in / 100 g
Der Indikator über dem Symbol zeigt an:
AUTO CLEAR
Eingestellter Grundpreis wird bei entlasteter Waage automatisch gelöscht
BAR
Rückgeld berechnen (s. Kap. 8.2)
rot
Akku wird geladen
grün
Akku ist vollständig geladen
Hier wird das Gewicht des Wägeguts angezeigt.
Anzeige Grundpreis
Grundpreis umschaltbar von / kg oder / 100 g.
Anzeige Verkaufspreis
Hier wird der Verkaufspreis in Euro [€] angezeigt.
Akkuladestandsanzeige
RPB_D-BA-d-1324 8
2.2 Tastaturübersicht
Libelle
Auswahl
Funktion
~
Numerische Tasten, PLU-Tasten
Löschen
Grundpreis speichern (langer Tastendruck), s. Kap. 8.2 Grundpreis abrufen (kurzer Tastensdruck) , s. Kap. 8.2
Einheit umschalten € / kg € / 100g
Ausgabe an externes Gerät Parameterauswahl Addition in Summenspeicher - raus
Rückgeld berechnen, s. Kap. 8.2
Tarieren, s. Kap. 7.3 Einstellungen speichern
Hinterleuchtung der Anzeige, s. Kap. 9.2
Bei aktivierter Funktion wird der eingestellte Grundpreis
bei entlasteter Waage automatisch gelöscht, s. Kap. 9.1
Nullstellen Zurück in Wägemodus
9 RPB_D-BA-d-1324
3 Grundlegende Hinweise (Allgemeines)
3.1 Bestimmungsgemäße Verwendung
Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von
Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das
Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.
3.2 Sachwidrige Verwendung
Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhande-
ne „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel:
Langsames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter.) Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädi­gen. Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max), ab­züglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage könnte hierdurch beschädigt werden. Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt. Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei­chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.
3.3 Gewährleistung
Gewährleistung erlischt bei
Nichtbeachten unserer Vorgaben in der Betriebsanleitung Verwendung außerhalb der beschriebenen Anwendungen Veränderung oder Öffnen des Gerätes mechanische Beschädigung und Beschädigung durch Medien, Flüssigkeiten
natürlichem Verschleiß und Abnützung nicht sachgemäße Aufstellung oder elektrische Installation Überlastung des Messwerkes
3.4 Prüfmittelüberwachung
Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Hompage (www.kern-sohn.com) verfügbar. In seinem akkredi­tierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüf­gewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).
RPB_D-BA-d-1324 10
4 Grundlegende Sicherheitshinweise
Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetrieb­nahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen.
Alle Sprachversionen beinhalten eine unverbindliche Übersetzung. Verbindlich ist das deutsche Originaldokument
Alle Teile der Originalverpackung für einen eventuell not-
wendigen Rücktransport aufbewahren.
Für den Rücktransport ist nur die Originalverpackung zu
verwenden.
Vor dem Versand alle angeschlossenen Kabel und lo-
sen/beweglichen Teile trennen.
Evt. vorgesehene Transportsicherungen wieder anbringen. Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc.
gegen Verrutschen und Beschädigung sichern.
4.1 Hinweise in der Betriebsanleitung beachten
4.2 Ausbildung des Personals
Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden.
5 Transport und Lagerung
5.1 Kontrolle bei Übernahme
Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.
5.2 Verpackung / Rücktransport
11 RPB_D-BA-d-1324
6 Auspacken, Aufstellung und Inbetriebnahme
6.1 Aufstellort, Einsatzort
Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver­lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh­len.
Am Aufstellort folgendes beachten:
Waage auf eine stabile, gerade Fläche stellen; extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben
der Heizung oder direkte Sonneneinstrahlung vermeiden; Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen; Erschütterungen während des Wägens vermeiden; Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen; Setzen Sie das Gerät nicht über längere Zeit starker Feuchtigkeit aus. Eine
nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann
auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung ge-
bracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte Gerät
ca. 2 Stunden bei Raumtemperatur. statische Aufladung von Wägegut, Wägebehälter vermeiden.
Beim Auftreten von elektromagnetischen Feldern, bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägergebnisse) möglich. Der Standort muss dann gewechselt werden.
6.2 Auspacken
Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen.
RPB_D-BA-d-1324 12
Transportsicherung unbedingt entfernen (nur bei 6 kg-Modellen vorhanden)
1
6.3 Transportsicherung
Zum Lösen der Transportsicherung Transportschraube [1] gegen den Uhrzeigersinn herausdrehen.
Zum Transport Transportschraube vorsichtig bis auf Anschlag im Uhrzeigersinn eindrehen und dann mit Kontermutter fixieren.
13 RPB_D-BA-d-1324 Die Waage mit Fußschrauben nivellieren, bis sich die Luft­blase in der Libelle im vorgeschriebenen Kreis befindet.
Waage, s. Kap. 2 Netzadapter Arbeitsschutzhaube Betriebsanleitung
rot:
Akku ist fast entladen
grün:
Akku ist vollständig geladen
6.3.1 Aufstellen
6.3.2 Lieferumfang / Serienmäßiges Zubehör:
6.4 Netzanschluss
Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span-
nungswert muss mit der örtlichen Spannung übereinstimmen.
Nur KERN- Originalnetzgeräte verwenden. Die Verwendung anderer Fabrikate be-
darf der Zustimmung von KERN.
6.5 Akkubetrieb (Option)
Der optionale Akku wird über das mitgelieferte Netzteil geladen.
Der Akku sollte vor der ersten Benutzung mindestens 15 Stunden über das Netzteil
geladen werden.
Erscheint in der Gewichtsanzeige ein Pfeil oberhalb des Batteriesymbols
ist die Kapazität des Akkus bald erschöpft. Die Waage ist noch ca. 10 Stunden betriebsbereit, danach schaltet sie sich automatisch ab. Akku über das mitgeliefer­te Netzteil laden.
Erscheint in der Gewichtsanzeige „bat Logefolgt von flackernder Anzeige ist die
Kapazität des Akkus unter das vorgeschriebene Minimum abgefallen. Die Waage ist noch ca. 5 Minuten betriebsbereit, danach schaltet sie sich automatisch ab. Akku über das mitgelieferte Netzteil laden.
Die LED-Anzeige informiert Sie während des Ladens über den Ladezustand des
Akkus.
RPB_D-BA-d-1324 14
Bei geeichten Waagen ist die Justierung gesperrt. Um die Justierung durch­führen zu können muss die Siegelmarke zerstört und der Justierschalter beim Einschalten der Waage oder in Schritt 3 betätigt werden. Position des Justierschalters s. Kap. 6.8.1.
Achtung: Nach Zerstörung der Siegelmarke muss die Waage durch eine autorisierte Stelle neu geeicht und eine neue Siegelmarke angebracht werden, bevor sie wieder in eichpflichtige Anwendungen verwendet werden darf.
6.6 Erstinbetriebnahme
Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, müssen die
Waagen ihre Betriebstemperatur (siehe Anwärmzeit Kap. 1) erreicht haben. Die
Waage muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss, Akku
oder Batterie) angeschlossen sein.
Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung.
Unbedingt die Hinweise im Kapitel Justierung beachten.
6.7 Justierung
Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss
jede Waage – gemäß dem zugrunde liegenden physikalischen Wägeprinzip – am
Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden (nur
wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser
Justiervorgang, muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel
sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um ge-
naue Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im
Wägebetrieb periodisch zu justieren.
15 RPB_D-BA-d-1324
Vorgehen bei der Justierung:
Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (s. Kap. 1) zur Stabili-
sierung ist erforderlich. Darauf achten, dass sich keine Gegenstände auf der
Wägeplatte befinden.
Justiergewicht bereitstellen, Details siehe Kap.1 „Techn. Daten“
1. Waage einschalten und während des Selbsttests drücken.
2. Mit den numerischen Tasten Passwort „0000“ eingeben und mit bestätigen.
3. Die Justierfunktion CAL F0“ wird angezeigt. Justierschalter drücken und mit
bestätigen.
4. Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden. Sta­bilitätsanzeige abwarten, dann drücken. Das erforderliche Justiergewicht
wird angezeigt.
RPB_D-BA-d-1324 16
Bei einem Justierfehler oder falschem Justiergewicht erscheint eine Fehler­meldung ( / ) im Display, Justiervorgang wiederholen.
5. Justiergewicht vorsichtig in die Mitte der Wägeplatte stellen. drücken, der Justiervorgang wird gestartet.
6. Der Justiervorgang ist erfolgreich beendet. Justiergewicht abnehmen.
7. drücken, die Waage kehrt in den Wägemodus zurück.
17 RPB_D-BA-d-1324
6.8 Eichung
UUAllgemeines:
Nach der EU-Richtlinie 90/384/EWG müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich):
a) Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung be-
stimmt wird.
b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im
medizinischen und pharmazeutischen Labor. c) Zu amtlichen Zwecken. d) bei der Herstellung von Fertigpackungen.
Bitte wenden Sie sich im Zweifelsfall an Ihr örtliches Eichamt. Nach dem Eichvorgang wird die Waage an den markierten Positionen versiegelt.
Die Eichung der Waage ist ohne die „Siegelmarken“ ungültig.
UUEichhinweise
Für die in den technischen Daten als eichfähig gekennzeichnete Waage liegt eine EU Bauartzulassung vor. Wird die Waage wie oben beschrieben im eichpflichtigen Bereich eingesetzt, so muss diese geeicht sein und regelmäßig nachgeeicht werden. Die Nacheichung einer Waage erfolgt nach den jeweiligen gesetzlichen Bestimmun­gen der Länder. Die Eichgültigkeitsdauer in Deutschland z. B. beträgt für Waagen in der Regel 2 Jahre. Die gesetzlichen Bestimmungen des Verwendungslandes sind zu beachten!
Eichpflichtige Waagen müssen außer Betrieb gesetzt werden, wenn:
Das Wägeergebnis der Waage außerhalb der Verkehrsfehlergrenze liegt.
Waage deshalb in regelmäßigen Abständen mit bekanntem Prüfgewicht (ca.
1/3 der max. Last) belasten und mit Anzeigenwert vergleichen.
Nacheichungstermin überschritten ist.
RPB_D-BA-d-1324 18
6.8.1 Justierschalter und Siegelmarken
Im Servicemode können Parameter der Waage verändert werden. Ist dies versehentlich geschehen, bitte mit KERN Kontakt aufnehmen.
Mögliche Versiegelungen: zwingend, und oder
1. Siegelmarke 1
2. Abdeckung
3. Eichschalter
4. Eichdraht
6.9 Überprüfung der Waageneinstellungen bezüglich der Eichung einer Waage
Für die Justierung muss die Waage in den Servicemode umgeschaltet werden.
Bei geeichten Waagen ist der Servicemode per Schalter gesperrt. Um die Zugriff­sperre aufzuheben, muss die Siegelmarke zerstört und der Schalter betätigt werden. Position des Schalters s. Kap. 6.8.1. Achtung: Nach Zerstörung der Siegelmarke muss die Waage durch eine autorisierte Stelle neu geeicht und eine neue Siegelmarke angebracht werden, bevor sie wieder in eich­pflichtige Anwendungen verwendet werden darf.
19 RPB_D-BA-d-1324
6.9.1 Servicemode
Die Übersicht der Serviceparameter dient lediglich der Überprüfung der einge­stellten Parameter durch die zuständige Eichbehörde. Es dürfen keine Änderun­gen vorgenommen werden.
Einstieg ins Menü:
1. Waage einschalten und während des Selbsttests drücken.
2. Mit den numerischen Tasten Passwort „0000“ eingeben und mit bestäti-
gen.
3. Die erste Funktion „F0 CAL“ wird angezeigt. Justierschalter drücken.
Funktion anwählen:
Mit oder numerischer Taste (z.B. 0 für F0 oder 2 für F2) lassen sich die ein-
zelnen Funktionen mit den aktuellen Einstellungen der Reihe nach anwählen.
Einstellungen ändern/speichern:
Angewählte Funktion mit bestätigen. Mit gewünschte Einstellung aus-
wählen und mit bestätigen oder mit verwerfen.
Menü verlassen:
Mit kehrt die Waage in den Wägemodus zurück.
RPB_D-BA-d-1324 20
Übersicht der Serviceparameter:
Funktion
Einstellungen
Beschreibung
CAL
F0
Justierfunktion, s. Kap. 6.7
CAL
F1
Auflösung
rES 1 3000
rES 1 6000
rES
dual
rAnge*
Immer diese Einstellung benutzen
CAL
F2
€ / kg € / 100g umschaltbar
Price
Unit
1*
Immer diese Einstellung benutzen
Price
Unit
2
CAL
F3
Wägebereich (Max)
CAPA
6
Werkseinstellung RPB 6K1DM, RPB 6K1DHM
CAPA
15
Werkseinstellung RPB 15K2DM, RPB 15K2DHM
CAPA
30
Werkseinstellung RPB 30K5DM, RPB 30K5DHM
CAL
F4
Position Dezimalpunkt „Gewichtsanzeige“
0.000
Point
Werkseinstellung RPB 6K1DM, RPB 6K1DHM, RPB 15K2DM, RPB 15K2DHM
0.00
Point
Werkseinstellung RPB 30K5DM, RPB 30K5DHM
0.0
Point
0
Point
CAL
F5
Position Dezimalpunkt „Preisanzeigen”
Point
0
0
0.0
0.0
0.00
0.00*
Immer diese Einstellung benutzen
0.000
0.000
0.0000
0.0000
Werkseinstellungen sind mit [*] gekennzeichnet.
21 RPB_D-BA-d-1324
CAL
F6
Anzeige interne Auflösung
XXX
A-d
CoUntS
CAL
F7
Coin
Teilungsschritte Währung
Min
Coin
1*
Immer diese Einstellung benutzen
Min
Coin
2
Min
Coin
5
Min
Coin
10
CAL
F8
Nicht dokumentiert
rS-232
tYPE
PRINTER
rS-232
tYPE
oFF
Immer diese Einstellung benutzen
CAL
F9
Nicht dokumentiert
bAUd
rAtE
2400
bAUd
rAtE
4800*
bAUd
rAtE
9600
bAUd
rAtE
19200
CAL
F10
Nicht dokumentiert
rS-232
mode
8 n 1*
rS-232
mode
7 E 1
rS-232
mode
7 o 1
CAL
F11
Nicht dokumentiert
PErCnt
tArE
on
PErCnt
tArE
off*
Immer diese Einstellung benutzen
CAL
F12
Nicht dokumentiert
Grv
rAte
X.XXXX
RPB_D-BA-d-1324 22
7 Betrieb
7.1 Ein-/Ausschalten
Zum Einschalten Ein-/Ausschalter auf der rechten Unterseite der Waage nach
vorne betätigen und kurz gedrückt halten. Die Waage führt einen Selbsttest durch. Sobald die Gewichtsanzeige „0" in allen drei Anzeigefenstern erscheint, ist die Waage wägebereit.
Zum Ausschalten Ein-/Ausschalter auf der rechten Unterseite der Waage nach
hinten betätigen.
7.2 Nullstellen
Nullstellen korrigiert z.B. den Einfluss leichter Verschmutzungen auf der Wägeplatte.
Waage entlasten
drücken, die Waage beginnt mit der Rückstellung auf Null.
Der Indikator [] über erscheint.
7.3 Wägen mit Tara
Wägebehälter auflegen. Nach erfolgter Stillstandskontrolle drücken. Die
Nullanzeige und der Indikator [] über [NET] erscheint.
Wägegut einwiegen, das Nettogewicht wird angezeigt. Nach Abnehmen des Wägebehälters erscheint das Gewicht des Wägebehälters
als Minus-Anzeige.
Zum Löschen des Tarawertes Wägeplatte entlasten und drücken, der Indi-
kator [] über [GROSS] erscheint.
7.4 Überlast-Warnung
Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich ei­ner eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Die Waage könnte hierdurch beschädigt werden. Die Überschreitung der Höchstlast wird mit der Anzeige „-OL-“ und einem Signal­ton angezeigt. Waage entlasten bzw. Vorlast verringern.
23 RPB_D-BA-d-1324
8 Wägen mit Preisermittlung
Der eingestellte Grundpreis wird mit gelöscht. Mit Grundpreis umschaltbar von € / kg € / 100g.
(s. Kap. 8.1.1)
Rückgeld-Berechnung, s. Kap. 8.2
Nach Auflegen des Wägegutes und der Einstellung des Grundpreises, wird der Preis automatisch berechnet und im entsprechenden Anzeigefeld dargestellt.
8.1 Grundpreis-Eingabe über Tastatur
Bei Einsatz eines Wägebehälters mit tarieren, s. Kap. 7.3.
Wägegut auflegen
Grundpreis über die numerischen Tasten ~ eingeben, der Verkaufs-
preis wird automatisch ermittelt und angezeigt.
RPB_D-BA-d-1324 24
8.1.1 Einheitenumschaltung €/kg in €/100 g
Folgende Parameter sollten hierfür eingestellt sein:
Um diese Einstellungen vorzunehmen, wie folgt vorgehen: Waage einschalten und während des Selbsttests drücken
(Sollte „oFF“ nicht angezeigt werden, drücken)
25 RPB_D-BA-d-1324
drücken
(Sollte „oFF“ nicht angezeigt werden, drücken)
drücken
(Sollte „on“ nicht angezeigt werden, drücken)
erneut drücken
(Sollte „on“ nicht angezeigt werden, drücken)
Mit bestätigen Nach einem kurzen Signalton kehrt die Waage automatisch in den Wägemodus zu-
rück. Die Funktion ist aktiviert. Mit der - Taste kann nun zwischen €/kg und €/ 100 g umgeschalten werden.
RPB_D-BA-d-1324 26
8.2 Speicher für Grundpreise (PLU = Price look up)
Die Waage kann 10 Grundpreise speichern.
Speichern:
Grundpreis über die numerischen Tasten ~ eingeben.
ca. 3 Sekunden gedrückt halten.
Gewünschte PLU-Taste über die numerischen Tasten ~ eingeben.
Der Grundpreis wird unter der eingegeben PLU gespeichert.
Abrufen / Verkaufspreis anzeigen:
Ware auflegen.
drücken.
Gewünschte PLU ~ drücken, der gespeicherte Grundpreis und daraus
ermittelte Verkaufspreis wird angezeigt.
27 RPB_D-BA-d-1324
Bevor eine weitere PLU abgerufen werden kann, muss der angezeigte Grundpreis mit gelöscht werden.
Rückgeld berechnen:
Bei Anzeige Verkaufspreis (z.B. 2.25 €) drücken.
Gegebenen Betrag z. B. 5.00 € mit den numerischen Tasten ~ einge-
ben. Die Waage berechnet das Rückgeld und zeigt dieses an, z. B. 2.75 €.
Mit oder kehrt die Waage in den Wägemodus zurück.
RPB_D-BA-d-1324 28
9 Weitere nützliche Funktionen
on
Hinterleuchtung eingeschaltet
off
Hinterleuchtung ausgeschaltet
Auto
Automatische Hinterleuchtung nur bei Belastung der Wägeplatte oder Tastendruck
9.1 AUTO CLEAR Aktivieren:
Durch Drücken von wird die AUTO-CLEAR-Funktion aktiviert, gleichzeitig
wird in der Anzeige der Pfeil über „AUTO CLEAR“ eingeblendet. Der eingestellte Grundpreis wird bei entlasteter Waage automatisch gelöscht.
Deaktivieren:
erneut drücken, die AUTO-CLEAR-Funktion wird deaktiviert, der Pfeil über
„AUTO CLEAR“ erlischt. Wird das Wägegut von der Wägeplatte entfernt, bleibt der eingestellte Grund­preis erhalten.
9.2 Hinterleuchtung der Anzeige
drücken, „backlight“ mit der aktuellen Einstellung angezeigt wird.
wiederholt drücken bis die gewünschte Einstellung angezeigt wird.
Eingabe mit speichern oder mit verwerfen. Die Waage kehrt in den
Wägemodus zurück.
29 RPB_D-BA-d-1324
9.3 AUTO POWER OFF
0
Automatisches Ausschalten deaktiviert
3
Automatisches Ausschalten nach 3 min
5
Automatisches Ausschalten nach 5 min
10
Automatisches Ausschalten nach 10 min
Zur Schonung des Akkus (Option) kann die automatische Abschaltfunktion aktiviert werden, Abschaltzeit wählbar nach 0, 3, 5 oder 10 Minuten.
Waage einschalten und während des Selbsttest drücken. „Auto off“ mit der
aktuellen Einstellung angezeigt wird.
wiederholt drücken bis die gewünschte Einstellung angezeigt wird.
Eingabe mit speichern oder mit verwerfen. Die Waage kehrt in den
Wägemodus zurück.
RPB_D-BA-d-1324 30
10 Wartung, Instandhaltung, Entsorgung
10.1 Reinigen
Vor der Reinigung trennen Sie das Gerät bitte von der Betriebsspannung.
Benutzen Sie bitte keine aggressiven Reinigungsmittel (Lösungsmittel o.Ä.), sondern nur ein mit milder Seifenlauge angefeuchtetes Tuch. Achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt und reiben Sie mit einem trockenen, weichen Tuch nach. Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden.
Verschüttetes Wägegut sofort entfernen.
10.2 Wartung, Instandhaltung
Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen.
10.3 Entsorgung
Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa­lem oder regionalem Recht des Benutzerortes durchzuführen.
31 RPB_D-BA-d-1324
11 Kleine Pannenhilfe
Störung
Mögliche Ursache
Die Gewichtsanzeige leuchtet nicht.
Die Waage ist nicht eingeschaltet.
Die Verbindung zum Netz ist unterbrochen (Netz-
kabel nicht eingesteckt/defekt).
Die Netzspannung ist ausgefallen.
Die Batterien sind falsch eingelegt oder leer
Es sind keine Batterien eingelegt.
Die Gewichtsanzeige ändert sich fortwährend
Luftzug/Luftbewegungen
Glastüren nicht geschlossen
Vibrationen des Tisches/Bodens
Die Wägeplatte hat Berührung mit Fremdkörpern. Elektromagnetische Felder/ Statische Aufla-
dung(anderen Aufstellungsort wählen/ falls möglich störendes Gerät ausschalten)
Das Wägeergebnis ist offensichtlich falsch
Die Waagenanzeige steht nicht auf Null
Die Justierung stimmt nicht mehr.
Die Waage steht nicht eben.
Es herrschen starke Temperaturschwankungen. Elektromagnetische Felder/ Statische Aufladung
(anderen Aufstellungsort wählen/ falls möglich, stö­rendes Gerät ausschalten)
ERR 4
Nullstellbereich überschritten
ERR 5
Ungültige Eingabe
ERR 6
Beschädigte Elektronik
Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden.
Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.
11.1 Fehlermeldungen
RPB_D-BA-d-1324 32
12 Konformitätserklärung
KERN & Sohn GmbH
D-72322 Balingen-Frommern Postfach 4052 E-Mail: info@kern-sohn.de
Tel: 0049-[0]7433- 9933-0 Fax: 0049-[0]7433-9933-149 Internet: www.kern-sohn.de
D
Konformitäts­erklärung
Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht, mit den nachstehenden Normen übereinstimmt.
GB
Declaration of conformity
We hereby declare that the product to which this declaration refers conforms with the following standards.
CZ
Prohlášení o
shode
Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu s níže uvedenými normami.
E
Declaración de conformidad
Manifestamos en la presente que el producto al que se refiere esta declaración está de acuerdo con las normas siguientes
F
Déclaration de conformité
Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la présente déclaration, est conforme aux normes citées ci-après.
I
Dichiarazione di conformitá
Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferi­sce è conforme alle norme di seguito citate.
NL
Conformiteit­verklaring
Wij verklaren hiermede dat het product, waarop deze verklaring betrekking heeft, met de hierna vermelde normen overeenstemt.
P
Declaração de conformidade
Declaramos por meio da presente que o produto no qual se refere esta declaração, corresponde às normas seguintes.
PL
Deklaracja
zgodności
Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy, jest zgodny z poniższymi normami.
RUS
Заявление о соответствии
Мы заявляем, что продукт, к которому относится данная декларация, соответствует перечисленным ниже нормам.
EU Directive
Standards
2004/108/EC
EN55022: 2006 A1:2007 EN61000-3-3:1955+A1:2001+A2:2005 EN55024: 1998+A1:2001+A2:2003
2006/95/EC
EN 60950-1:2006 EN 60065:2002+A1:2006
Signatur
Signature
Datum
Date
08.04.2013
Ort der Ausstellung
Place of issue
72336 Balingen
Albert Sauter KERN & Sohn GmbH
Geschäftsführer
Managing director
KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0 Fax +49-[0]7433/9933-149, E-Mail: info@kern-sohn.com, Internet: www.kern-sohn.com
Konformitätserklärung
EG-Konformitätserklärung EC-Declaration of -Conformity EC- Déclaration de conformité EC-Declaración de Conformidad EC-Dichiarazione di conformità EC-Conformiteitverklaring EC- Declaração de conformidade EC- Prohlášení o shode EC-Deklaracja zgodności EC-Заявление о соответствии
Electronic Balance: KERN RPB-D
33 RPB_D-BA-d-1324
Hinweis gemäß Batterieverordnung – BattV
Nur gültig für Deutschland!
Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen:
Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver­pflichtet. Batterien/Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden.
Dabei muss das übliche Gebrauchsende der Batterien/Akkus erreicht sein, ansons­ten muss Vorsorge gegen Kurzschluss getroffen werden.
Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durch-
gestrichenen Mülltonne und dem chemischen Symbol (Cd = Cadmium, Hg = Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig aus-
schlaggebenden Schwermetalls versehen.
Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne.
Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbrau­cher üblicherweise entledigen.
RPB_D-BA-d-1324 34
Loading...
