KERN Precision balances PNJ series Legal for Trade EC Type Approved, 0,01 g, 3200 g, PNJ 3000-2M User guide [de]

KERN & Sohn GmbH

Ziegelei 1

E-Mail: [e-mail]

Tel: +49-[0]7433- 9933-0

Internet: www.kern-sohn.com

Betriebsanleitung
Präzisionswaagen

KERN PNJ / PNS

Version 1.4

2018-05

D

D-72336 Balingen

Fax: +49-[0]7433-9933-149

PNJ_PNS-BA-d-1814

D

KERN PNJ / PNS

Präzisionswaage

Version 1.4 2018-05

Betriebsanleitung

Inhaltsverzeichnis

1 Technische Daten .......................................................................................... 4

1.1 Abmessungen ............................................................................................................................. 6

2 Geräteübersicht ............................................................................................. 7

2.1 Tastaturübersicht ........................................................................................................................ 8

2.2 Anzeigenübersicht ...................................................................................................................... 9

3 Grundlegende Hinweise .............................................................................. 10

3.1 Bestimmungsgemäße Verwendung ......................................................................................... 10

3.2 Sachwidrige Verwendung ......................................................................................................... 10

3.3 Gewährleistung ......................................................................................................................... 10

3.4 Prüfmittelüberwachung ............................................................................................................. 11

4 Grundlegende Sicherheitshinweise ........................................................... 11

4.1 Hinweise in der Betriebsanleitu ng beac ht en ............................................................................ 11

4.2 Ausbildung des Personals ........................................................................................................ 11

5 Transport und Lagerung ............................................................................. 11

5.1 Kontrolle bei Übernahme .......................................................................................................... 11

5.2 Verpackung / Rücktransport ..................................................................................................... 11

6 Auspacken, Aufstellen und Inbetriebnahme ............................................. 12

6.1 Aufstellort, Einsatzort ................................................................................................................ 12

6.2 Auspacken, Lieferumfang ......................................................................................................... 12

6.2.1 Lieferumfang / Serienmäßiges Zubehör: .................................................................................. 13

6.3 Windschutz zusamm enbau en (nur Modelle d = 0,001g) .......................................................... 14

6.4 Aufbauen, Aufstellen und nive llieren ........................................................................................ 20

6.5 Netzanschluss .......................................................................................................................... 22

6.6 Erstinbetriebnahme .................................................................................................................. 23

6.6.1 Modelle PNJ ............................................................................................................................. 23

6.6.2 Modelle PNS ............................................................................................................................. 24

6.7 Anschluss von Peripheriegeräten ............................................................................................. 24

6.8 Justierung ................................................................................................................................. 25

6.8.1 Justierung mit internem Gewicht (nur Modelle PNJ) ................................................................ 26

6.8.2 Justierung mit externem Gewicht (nur Modelle PNS) .............................................................. 27

6.9 Eichung ..................................................................................................................................... 28

7 Basisbetrieb ................................................................................................. 30

7.1 Einschalten ............................................................................................................................... 30

7.2 In den Standby-Modus schalten ............................................................................................... 30

7.3 Nullstellen ................................................................................................................................. 31

7.4 Einfaches Wägen ..................................................................................................................... 31

7.5 Einheitenwechsel ...................................................................................................................... 32

7.6 Wägen mit Tara ........................................................................................................................ 34

7.6.1 Tarieren .................................................................................................................................... 34

7.6.2 Mehrfach-Tara .......................................................................................................................... 35

8 Menü ............................................................................................................. 36

8.1 Menü [Function] ........................................................................................................................ 36

8.1.1 Navigation im Menü .................................................................................................................. 36

8.1.2 Menü-Übersicht ........................................................................................................................ 37

8.2 Menü [Function2] ...................................................................................................................... 40

8.2.1 Navigation im Menü .................................................................................................................. 40

PNJ_PNS-BA-d-1814 2

8.2.2 Menü-Übersicht ........................................................................................................................ 40

9 Applikationen ............................................................................................... 41

9.1 Stückzählen .............................................................................................................................. 41

9.2 Prozentbestimmung .................................................................................................................. 44

9.3 Wägen mit Toleranzbereich...................................................................................................... 46

9.3.1 Funktion aktivieren / Einstellungen im Menü ............................................................................ 47

9.3.2 Toleranzkontrolle nach Einstellen der Grenzwerte durch Wägung .......................................... 49

9.3.3 Toleranzkontrolle nach numerischer Eingabe der Grenzwerte ................................................ 51

10 Allgemeine Funktionen ............................................................................... 53

10.1 Zero-tracking ............................................................................................................................ 53

10.2 Stabilitäts- und Reaktionse i nstel lun gen ................................................................................... 54

10.3 Softwarestand anzeigen (nur Modelle PNJ) ............................................................................. 55

10.4 Hinterleuchtung der Anzeige automatisch abschalten ............................................................. 56

10.5 Datum / Uhrzeit einstellen ........................................................................................................ 57

10.5.1 Uhrzeit einstellen .................................................................................................................. 57

10.5.2 Datum einstellen .................................................................................................................. 59

10.6 Datumsformat einstellen ........................................................................................................... 61

11 RS232C-Schnittstelle ................................................................................... 62

11.1 Allgemeines .............................................................................................................................. 62

11.2 Druckerbetrieb .......................................................................................................................... 65

11.2.1 ISO/GLP/GMP-konformes Justierprotokoll ausgeben (nur Modelle PNJ) ........................... 65

11.2.2 Protokollausgabe mit aktuellem Datum / Uhrzeit ................................................................. 66

11.3 Datenausgabe .......................................................................................................................... 68

11.3.1 Datenübertragungsformat .................................................................................................... 68

11.3.2 Beschreibung der Daten ...................................................................................................... 70

11.3.3 Ausgabe-Beispiele ............................................................................................................... 72

11.4 Fernsteuerbefehle .................................................................................................................... 73

12 Wartung, Instandhaltung, Entsorgung ....................................................... 75

12.1 Reinigen.................................................................................................................................... 75

12.2 Wartung, Instandhaltung .......................................................................................................... 75

12.3 Entsorgung ............................................................................................................................... 75

13 Kleine Pannenhilfe ....................................................................................... 76

14 Fehlermeldungen ......................................................................................... 77

15 Konformitätserklärung ................................................................................ 78

3 PNJ_PNS-BA-d-1814

1 Technische Daten

KERN PNJ 600-3M PNJ 3000-2M PNJ 12000-1M

Wägebereich (Max) 620 g 3200 g 12000 g
Ablesbarkeit (d) 0,001 g 0,01 g 0,1g
Mindestlast (Min) 0,02 g 0,5 g 5 g
Eichwert (e) 0,01 g 0,1g 1 g
Eichklasse I II II
Reproduzierbarkeit 0,001 g 0,01 g 0,1 g
Linearität ±0,004 g ±0,02 g ±0,2 g

Kleinstes Teilegewicht bei
Stückzählung

Referenzstückz ahlen bei
Stückzählung

0,001g 0,01 g 0,1 g

10, 30, 50, 100

Justiergewicht intern
Wägeeinheiten g, ct g
Justierung intern
Anwärmzeit 4 h 2 h
Einschwingzeit (typisch) 3 s

Betriebstemperatur + 5° C .... + 35° C

Luftfeuchtigkeit max. 80 % (nicht kondensierend)
Gewicht kg (netto) 4200 g 3500 g

Stromversorgung

Netzadapter 100 V-240 V, 50-60 Hz

Waage 6 V, 1 A

Schnittstelle RS232

PNJ_PNS-BA-d-1814 4

KERN PNS 600-3 PNS 3000-2 PNS 12000-1

Wägebereich (Max) 620 g 3200 g 12000 g
Ablesbarkeit (d) 0,001 g 0,01 g 0,1 g
Reproduzierbarkeit 0,001 g 0,01g 0,1 g
Linearität ±0,004 g ±0,02 g ±0,2 g
Empf. Justiergewicht, nicht

beigegeben (Klasse)
Kleinstes Teilegewicht bei

Stückzählung
Referenzstückz ahlen bei

Stückzählung

Wägeeinheiten

600 g (F1) 3 kg (F1) 12 kg (F1)

0,001g 0,01 g 0,1 g

10, 30, 50, 100

g, gr, ct, dwt, lb, mom, oz, ozt, tl (HK), tl

(Singap., Malays), tl (Tw), tol

g, ct, dwt, lb, mom,

oz, ozt, tl (HK), tl

(Singap., Malays), tl

(Tw), tol

Anwärmzeit 4 h 2 h
Einschwingzeit (typisch) 3 s

Betriebstemperatur + 5° C .... + 35° C

Luftfeuchtigkeit max. 80 % (nicht kondensierend)
Gewicht kg (netto) 3500 g 2600 g

Stromversorgung

Netzadapter 100 V-240 V, 50-60 Hz

Waage 6 V, 1 A

Schnittstelle RS232

5 PNJ_PNS-BA-d-1814

1.1 Abmessungen Modelle d = 0,001g:

Modelle d = 0,01g / 0,1 g:

PNJ_PNS-BA-d-1814 6

2 Geräteübersicht

Modelle d = 0,001g:

Modelle d = 0,01g / 0,1 g:

Pos. Bezeichnung Pos. Bezeichnung

1 Windschutz 6 Fußschrauben
2 Wägeplatte 7 Befestigungspunkt für Diebstahlsicherung
3 Anzeige 8 Schnittstelle RS232
4 Libelle 9 Anschluss Netzgerät
5 Bedienungstasten

7 PNJ_PNS-BA-d-1814

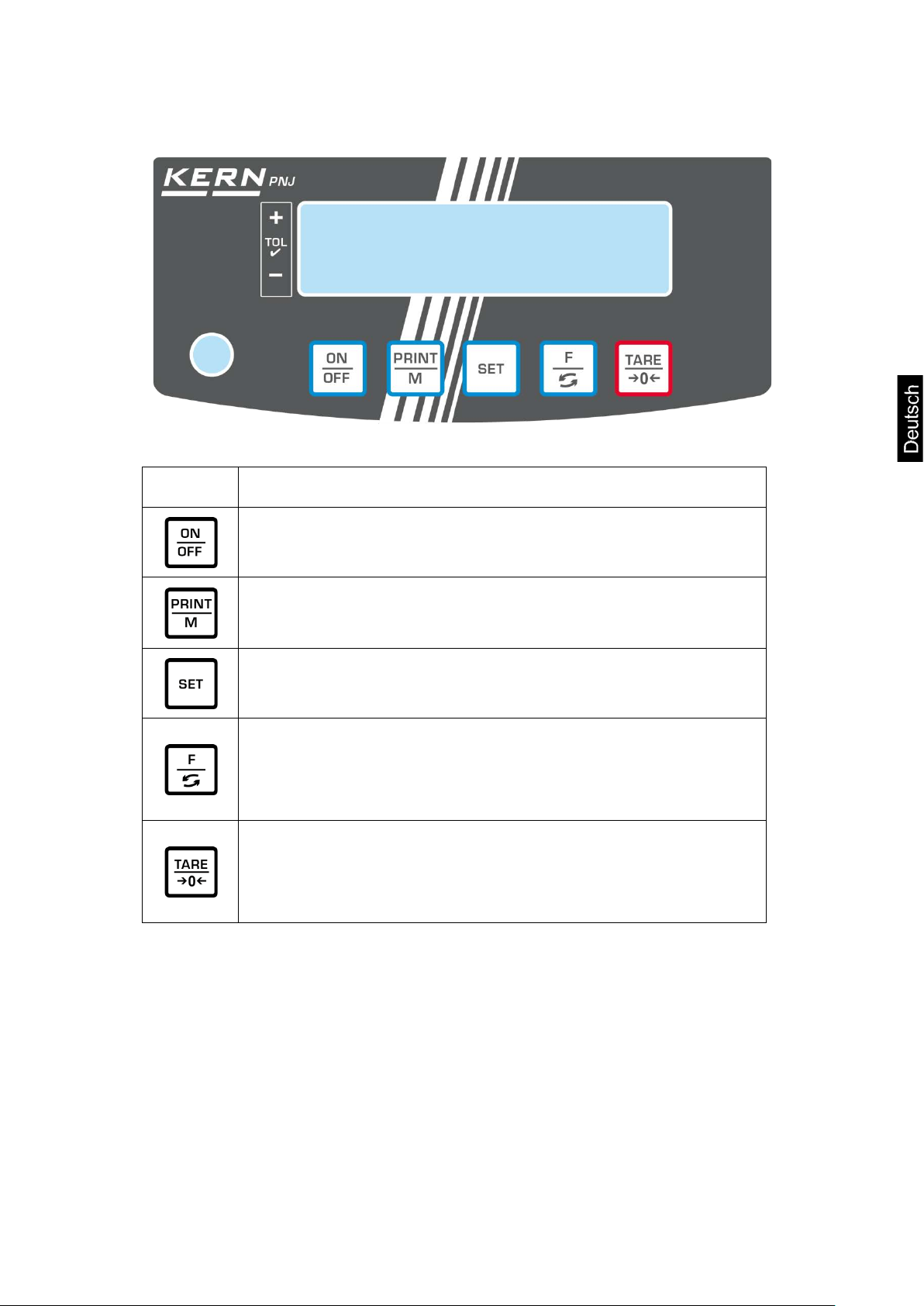

2.1 Tastaturübersicht

Taste Funktion

 Ein-/Ausschalten

 Wägedaten über Schnittstelle übermitteln
 Menü verlassen / zurück in den Wägemodus

 Einstellungen speichern / zurück in den Wägemodus

 Wägeeinheit umschalten
 Menü aufrufen (langer Tastendruck)
 Im Menü vorwärts blättern

 Tarieren
 Nullstellen
 Menüeinstellung ändern

PNJ_PNS-BA-d-1814 8

2.2 Anzeigenübersicht



Kapazitätsanzeige

Belegung des Wägebereiches analog angezeigt.

Anzeige Beschreibung

g Wägeeinheit „Gramm“

NET Anzeige Netto-Gewichtswerte

Nullanzeige

Anzeige stabiler Werte
Waage befindet sich im Standbymodus

Leuchtet während Datenübertragung

Einheitenfeld

Pcs

%

mom

M

CAL

Applikations-Icon für Stüc kzählen
Applikations-Icon für Pr oz ent besti m m ung
Toleranzmarke beim Kontrollwägen
Wägeeinheit „Momme“
Der Waagenprozessor arbeitet gerade eine Funktion ab.
Leuchtet und blinkt während eines Justiervorganges
Klammer zur Kennzeichnung nicht geeichter Stellen

(nur geeichte Modelle)

Die Bargraph-Anzeige läuft von links nach rechts und schreitet
in gleichem Maße voran, wie die Waage belastet wird. Seine
volle Breite erreicht er bei Höchstlast. Damit wird die aktuelle

[ ] (ct) Karat
[ ] (oz) Unze
[ ] (lb) Pound
[ ] (ozt) Feinunze
[ ] (dwt) Penny weig ht
[ ] ( tl ) Tael (Hong Kong)

[

[
[ ] (to) Tola

[gr

9 PNJ_PNS-BA-d-1814

oben rechts] (tl
unten rechts ] (tl

unten rechts] Grain

oben rechts) Tael (Singapore,Malaysia)

unten rechts) Tael (Taiwan)

3 Grundlegende Hinw eise

3.1 Bestimmungsgemäße Verwendung

Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von
Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das
Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach
Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

3.2 Sachwidrige Verwendung

Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom
Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene
„Stabilitätskom pens at ion“ falsche Wägeergebnisse angezeig t werden! (B eis pi el:
Langsames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen
Behälter.)
Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk
beschädigen.
Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max),
abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden.
Waage könnte hierdurch beschädigt werden.
Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung
ist nicht Ex-geschützt.
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen
Wägeergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage
führen.
Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden.
Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich
freizugeben.

3.3 Gewährleistung

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung

• Verwendung außerhalb der beschriebenen Anwendungen

• Veränderung oder Öffnen des Gerätes

• mechanische Beschädigung und Beschädigung durch Medien, Flüssigkeiten,

natürlichem Verschlei ß und Abnützung

• nicht sachgemäße Aufstellung oder elektrische Installation

• Überlastung des Messwerkes

PNJ_PNS-BA-d-1814 10

3.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der
Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen
überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall
sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich
der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte
sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem
akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und
kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das
nationale Normal).

4 Grundlegende Sicherheitshinweise

4.1 Hinweise in der Betriebsanleitung beachten

Lesen Sie diese Betriebsanleitung vor der Aufstellung und
Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über
Erfahrungen mit KERN-Waagen verfügen.

4.2 Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden.

5 Transport und Lagerung

5.1 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim
Auspacken auf eventuell sichtbare äußere Beschädigungen.

5.2 Verpackung / Rücktransport

 Alle Teile der Originalverpackung für einen eventuell notwendigen

Rücktransport aufbewahren.

 Für den Rücktransport ist nur die Originalverpackung zu

verwenden.

 Vor dem Versand alle angeschlossenen Kabel und losen /

beweglichen Teile trennen.

 Evtl. vorgesehene Transportsicherungen wieder anbringen.
 Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen

Verrutschen und Beschädigung sichern.

11 PNJ_PNS-BA-d-1814

6 Auspacken, Aufstellen und Inbetriebnahme

6.1 Aufstellort, Einsatzort

Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen
zuverlässige Wägeergebnisse erzielt werden.
Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage
wählen.

Beachten Sie deshalb am Aufstellort folgendes:

• Waage auf eine stabile, gerade Fläche stellen.

• Extreme Wärme, sowie Temperaturschwankungen z.B. durch Aufstellen

neben der Heizung oder direkte Sonneneinstrahlung vermeiden.

• Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen.

• Erschütterungen während des Wägens vermeiden.

• Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen.

• Setzen Sie das Gerät nicht über längere Zeit starker Feuchtigkeit aus. Eine

nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann
auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung
gebracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte
Gerät ca. 2 Stunden bei Raumtemperatur.

• statische Aufladung von Wägegut, Wägebehä lter vermeiden.

Beim Auftreten von elektromagnetischen Feldern ( z.B. durch Mobiltelefone oder
Funkgeräte), bei statischen Aufladungen sowie bei instabiler Stromversorgung sind
große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Stan dor t muss
dann gewechselt oder die Störquelle beseitigt werden.

6.2 Auspacken, Lieferumfang

Gerät und Zubehör aus der Verpackung nehmen, Verpackungsmaterial entfernen
und am vorgesehenen Arbeitsplatz aufstellen. Überprüfen, ob alle Teile des
Lieferumfangs vorhanden und unbeschädigt sind.

PNJ_PNS-BA-d-1814 12

6.2.1 Lieferumfang / Serienmäßiges Zubehör:

Waage Netzadapter und Steck er s et

Runde Wägeplatte

(Modelle d = 0,001g)

Eckige Wägeplatte

(Modelle d = 0,01g / 0,1 g)

Träger für runde Wägeplatte

(Modelle d = 0,001g)

Windschutz (Modelle d = 0,001g)

Montage s. Kap. 6.3

Träger für eckige Wägepl att e

(Modelle d = 0,01g / 0,1 g)

Betriebsanleitung

13 PNJ_PNS-BA-d-1814

6.3 Windschutz zusammenbauen (nur Modelle d = 0,001g)

Teileübersicht:

Führungsrahmen

Rückwand

Seitenwand

Menge

1

1

Frontplatte (mit 3 Löchern)

Innenplatte

Menge

1

1

Griff

Befestigungsschraube “Griff”

3

3

5

Grundrahmen

Halterung Innenplatte

Abdeckung

2

1

Frontkappe

2

2

M4 Schrauben

4

PNJ_PNS-BA-d-1814 14

Montage:

1

2

 Verriegelung an der Rückwand lösen

 Rückwand auf dem Grundrahmen mit zwei Schrauben (M4)

fixieren

3

 Halterungen für die Innenplatte lt. Abb. anbringen.

15 PNJ_PNS-BA-d-1814

4

 Frontplatte befesti g en.

Darauf achten, dass der Befestigungspunkt am Rahmen im Loch der
Frontplatte platz ier t ist .

5

 Frontplatte mit dem Führungsrahmen vorübergehend gegen

Herausfallen sichern.

PNJ_PNS-BA-d-1814 16

6

Griff

Befestigungsschraube

Griff

Befestigungsschraube

 Seitenwände von hinten nach vorne in den Führungsrahmen

schieben. Darauf acht en, dass di e Löcher i n R ic htung
Frontplatte zeigen.

7

8

 Griffe mit den Befestigungsschrauben fixieren.

 Führungsrahmen mit zwei Schrauben (M4) fixieren.

17 PNJ_PNS-BA-d-1814

9

Abdeckungen

Frontkappen

 Abdeckungen und Frontkappen anbringen

0

 Innenplatte installieren. Dazu die Platte durch die zwei

Halterungen zu schieben.

PNJ_PNS-BA-d-1814 18

a

Griff

Loch

Befestigungsschraube

 Obere Glasscheibe anbringen und den Griff mit der

Befestigungsschraube fixieren.

19 PNJ_PNS-BA-d-1814

6.4 Aufbauen, Aufstellen und nivellieren

Zur Genauigkeit der Wägeresultate von hochauflösenden Präzisionswaagen trägt der
richtige Standort entscheidend bei (s. Kap. 6.1).

 Wägeplattenträger lt. Abb. platzieren und z.B. mit einer Münze vorsichtig

fixieren.

 Wägeplatte auflegen

Modelle d = 0,001g

 Windschutz installieren (nur Modelle d = 0,001g).

Sicherstellen, dass dabei die Verriegelung an der Rückwand gelöst ist.

Modelle d = 0,01g / 0,1 g

PNJ_PNS-BA-d-1814 20

 Windschutz vorsi cht ig auf die Waage setzen und ausrichten.

Die Waage mit Fußschrauben nivellieren, bis sich die Luftblase in der Libelle im

Fußschrauben

 Zur Sicherung die Verriegelung an der Rückwand schließen.



vorgeschriebenen Kreis befindet.

 Nivellierung regelmäßig überprüfen

21 PNJ_PNS-BA-d-1814

6.5 Netzanschluss

, ob die Spannungsaufnahme der Waage richtig eingestellt

ist. Die Waage darf nur an das Stromnetz angeschlossen werden,

(Aufkleber) und die ortsübliche

Fabrikate bedarf der Zustimmung von KERN.

Stimmt die Kennzeichnung mit der ortsüblichen Netzspannung überein?

Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss

Unbedingt die Hinweise im Kapitel Justierung beachten.

Länderspezifischen Netzstecker auswählen und am Netzgerät
montieren.

Kontrollieren
wenn die Angaben an dem Instrument

Netzspannung identisch sind.
Nur KERN-Originalnetzgeräte verwenden. Die Verwendung anderer

Wichtig:

 Bei unterschiedlichen Netzspannungen nicht anschli eß e n!
 Bei Übereinstimmung kann die Waage angeschlossen werden.

Modelle d = 0,001g

Sobald die Waage über das Netzgerät mit Strom versorg t ist, wird der Indikator [ ]
angezeigt.

die Waage ihre Betriebstemperatur (siehe Anwärmzeit Kap.1) erreicht haben.
Die Waage muss für diese Anwärmzeit an die Stromversorgung
(Netzanschluss, Akku oder Batterie) angeschlossen sein.
Die Genauigkeit der Waage ist abhängig von der örtlichen
Fallbeschleunigung.

PNJ_PNS-BA-d-1814 22

Modelle d = 0,01g / 0,1 g

6.6 Erstinbetriebnahme

6.6.1 Modelle PNJ

Sobald die Waage über das Netzgerät mit Strom
versorgt ist, wird der Indikator [ ] angezeigt.

Zum Einschalten ON/OFF-Taste drücken.

Alle Symbole der Anzeige leuchten kurz auf.
Die Waage führt einen Selbstt es t dur ch.
Das Motorengeräusch des Ladesystems für das interne

Justiergeweicht ist hörbar. Bei Anzeige „Aut.Cal“ wird
eine interne Justierung automatisc h dur chg eführt
(s. Kap. 6.8.1).

Sobald die Gewichtsanzeige erscheint, ist die Waage
wägebereit.

Per Fingerdruck die Reaktion der Gewichtsanzeige
überprüfen.

23 PNJ_PNS-BA-d-1814

6.6.2 Modelle PNS

Sobald die Waage über das Netzgerät mit Strom
versorgt ist, wird der Indikator [ ] angezeigt.

Zum Einschalten ON/OFF-Taste drücken.

Alle Symbole der Anzeige leuchten kurz auf.
Warten bis die Gewichtsanzeige erscheint, danach ist

die Waage wägebereit.

Per Fingerdruck die Reaktion der Gewichtsanzeige
überprüfen.

6.7 Anschluss von Peripheriegeräten

Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die
Datenschnittstelle muss die Waage unbedingt vom Netz getrennt werden.
Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von
KERN, diese sind optimal auf Ihre Waage abgestimmt.

PNJ_PNS-BA-d-1814 24

6.8 Justierung

• Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur

Wägemodus zurück.

• Bei Modellen mit internem Justiergewicht (KERN PNJ) ist eine Justierung
mit externem Gewicht nicht möglich.

• Während der Justi er un g können folgende Fehlermeldungen angezeig t
werden.

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss
jedes Anzeigegerät mit angeschlossener Wägeplatte – gemäß dem zugrunde
liegenden physikalischen Wägeprinz ip – am Aufstellort auf die dort her r sc hen de
Erdbeschleunigung abgestimmt werden (nur wenn das Wägesystem nicht bereits im
Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang muss bei der ersten
Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der
Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten,
empfiehlt es sich zudem, das Anzeigegerät auch im Wägebetrieb periodisch zu
justieren.

Stabilisierung ist erforderlich.

• Darauf achten, dass sich keine Gegenstände auf der Wägeplatte
befinden.

• Bei Drücken der PRINT-Taste während des Justiervorgangs, wird [STOP]
angezeigt und die Justierung abgebrochen. Die Waage kehrt in den

1-Err Falsches Justiergewicht (< 50% Max)
2-Err Abweichung zur letzten externen Justierung > 1%
3-Err Wägeplatte belastet
4-Err Abweichung zur letzten internen Justierung > 1%

A-Err Interne Justierautomatik defekt

Err 710 Instabile Umgebungsbedingungen

25 PNJ_PNS-BA-d-1814

6.8.1 Justierung mit internem Gewicht (nur Modelle PNJ)

Mit dem internen Justiergewicht kann die Justierung jederzeit per Tastendruck
gestartet werden.

F-Taste drücken und solange gedrückt halten bis
„Aut.CAL“ angezei g t wird.

Bei gedrückter TARE-Taste die F-Taste drücken, dann
beide Tasten gleichzeitig loslassen.

Das Motorengeräusch des Ladesystems für das interne
Justiergeweicht ist hörbar, die interne Justierung wird
gestartet.







Nach erfolgreicher Justierung kehrt die Waage
automatisch in den Wägemodus zurück.

Bei einem Justierfehler (z. B. Gegenstände befinden
sich auf der Wägeplatte) erscheint im Display eine



PNJ_PNS-BA-d-1814 26

Fehlermeldung.
Bei Anschluss eines optionalen Druckers und
aktivierter GLP-Funktion (s. Kap. 11.2.1) erfolgt die
Ausgabe des Justierpr otok oll s .

6.8.2 Justierung mit externem Gewicht (nur Modelle PNS)



Justierung möglichst nahe an der Höchstlast der Waage durchführen (erforderliches
Justiergewicht s. Kap. 1).
Infos zu Justiergewichten finden Sie im Internet unter: http://www.kern-sohn.com

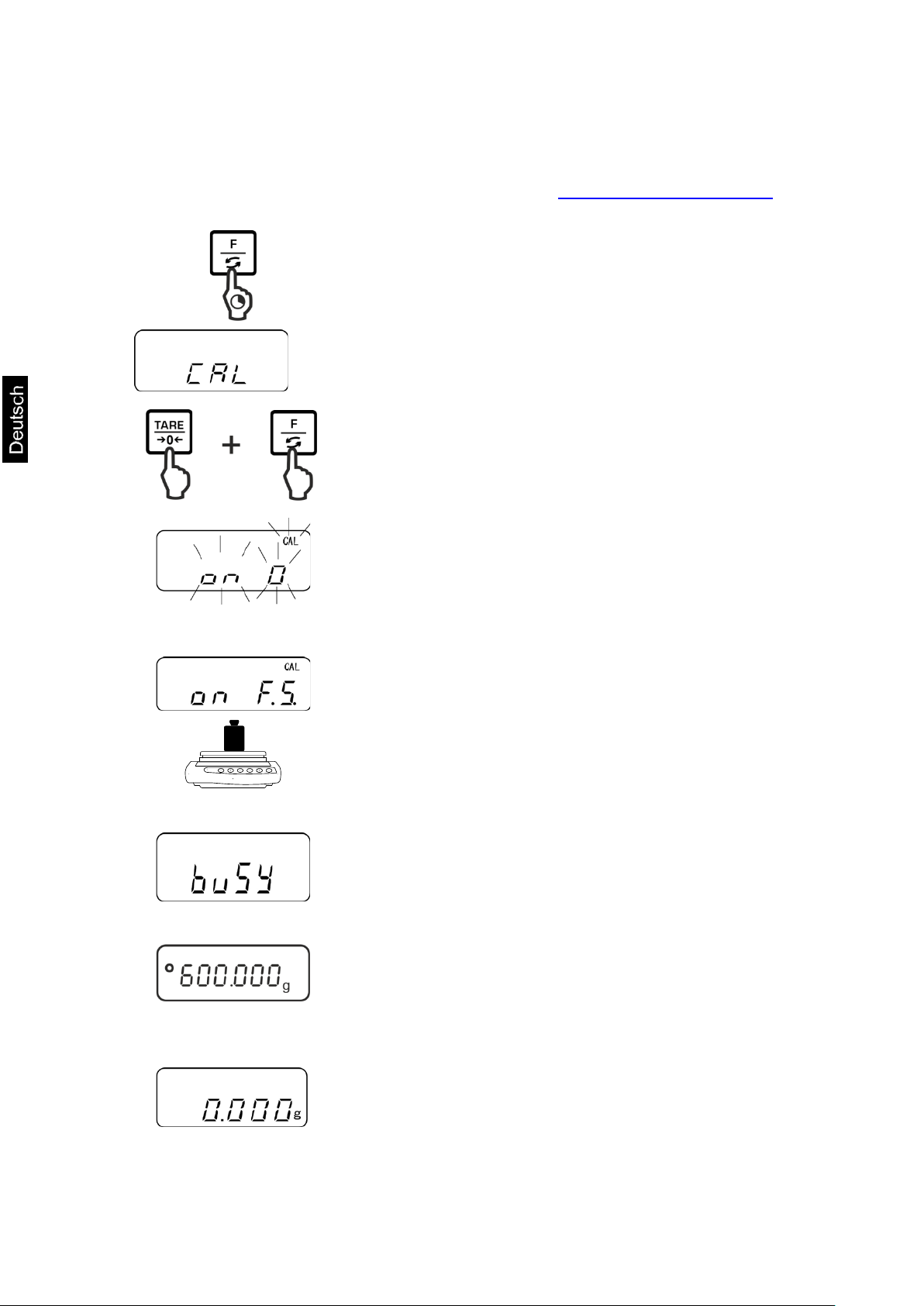

F-Taste drücken und solange gedrückt halten bis „CAL“
angezeigt wird.

Bei gedrückter TARE-Taste die F-Taste drücken, dann
beide Tasten gleichzeitig loslassen.

Darauf achten, dass sich keine Gegenstände auf der
Wägeplatte befinde n.





Anzeigenbeispiel



Bei Anzeige „on FS“ erforderliches Justiergewicht
vorsichtig in die Mitte der Wägeplatte stellen.

Der Justiervorgang wird gestartet

Nach erfolgreicher Justierung kehrt die Waage
automatisch in den Wägemodus zurück.

Bei einem Justierfehler (z. B. Gegenstände befinden
sich auf der Wägeplatte) erscheint im Display eine
Fehlermeldung.

Justiergewicht abnehmen.

27 PNJ_PNS-BA-d-1814

6.9 Eichung Allgemeines

Nach der EU-Richtlinie 2014/31EU müssen Waagen geeicht sein, wenn sie wie folgt
verwendet werden (gesetzlich geregelter Bereich):

a) Im geschäftlichen Verkehr, wenn der Preis einer einer Ware durch Wägung

bestimmt wird.

b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im

medizinischen und pharmazeutischen Labor.
c) Zu amtlichen Zwecken
d) bei der Herstellung von Fertigpackungen

Bitte wenden Sie sich im Zweifelsfall an Ihr örtliches Eichamt.

Eichhinweise
Für die in den technischen Daten als eichfähig gekennzeichnete Waagen liegt eine
EU Bauartzulassung vor. Wird die Waage wie oben beschrieben im eichpflichtigen
Bereich eingesetzt, so muss diese geeicht sein und regelmäßig nachgeeicht werden.
Die Nacheichung einer Waage erfolgt nach den jeweiligen gesetzlichen
Bestimmungen der Länder. Die Eichgültigkeitsdauer in Deutschland z. B. beträgt für
Waagen in der Regel 2 Jahre.
Die gesetzlichen Bestimmungen des Verwendungslandes sind zu beachten!

Die Eichung der Waage ist ohne die Siegelmarken ungültig.

Bei Waagen mit Bauartzul as sung w ei sen die ang ebr achten Siegelmarken
darauf hin, dass die Waage nur durch geschulte und autorisierte Fachkräfte
geöffnet und gewartet werden darf. Bei zerstörten Siegelmarken erlischt die
Eichgültigkeit. Die nationalen Gesetze und Vorschriften sind einzuhalten. In
Deutschland ist eine Nacheichung erforderlich.

PNJ_PNS-BA-d-1814 28

Position Siegelmarken und Eichschalter

1 2

3

3

Vor der Eichung muss der Eichschalter in Eichposition verschoben wer den. In dies er
Stellung erscheint im Display eine Klammer um die letzte Anzeigenstelle.
Nach dem Eichvorgang wird die Waage an den markierten Positionen versiegelt.

Modelle d = 0,001g Modelle d = 0,01g / 0,1 g

1 Schalterabdeckung / Positi on Eichschalter
2 Selbstzerstörende Siegelmarke
3 Metrologiekennzeichen [M]

29 PNJ_PNS-BA-d-1814

7 Basisbetrieb

7.1 Einschalten

Sobald die Waage über das Netzgerät mit Strom
versorgt ist, wird der Indikator [ ] angezeigt.

Zum Einschalten ON/OFF-Taste drücken.

Alle Symbole der Anzeige leuchten kurz auf.
Warten bis die Gewichtsanzeige erscheint, danach ist

die Waage wägebereit.

7.2 In den Standby-Modus schalten

 Im Standby-Modus ist die Waage sofort nach dem Einschalten ohne

Anwärmzeit betriebsbereit.

 Um die Waage vollständig auszuschalten, diese vom Netz trennen.
 Die Waage startet in dem Modus, in dem sie ausgeschaltet wurde.

ON/OFF-Taste drücken, die Anzeige erlischt.

Der Indikator [ ] wird angezeigt.

PNJ_PNS-BA-d-1814 30

7.3 Nullstellen

Um optimale Wägerergebnisse zu erreichen, vor dem Wägen die Waage nullstellen.

Waage entlasten.
TARE-Taste drücken.

Warten bis die Nullanzeige und der Indikator a
erscheinen.

Während der Nullstell-Prozedur wird ein blinkendes „M“ angezeigt.

7.4 Einfaches Wägen



 Kapazitätsanzeige [ ]

Bei aktivierter Kapazitätsanzeige (s. Kap. 0 „1.b.G.1“) läuft der Bargraph
von links nach rechts und schreitet in gleichem Maße voran, wie die
Waage belastet wird. Seine volle Breite erreicht er bei Höchstlast. Damit
wird die aktuelle Belegung des Wägebereiches analog angezeigt.

 Überlast-Warnung

Überlastungen des Gerätes über die angegebene Höchstlast (Max),
abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt
vermeiden. Das Gerät könnte hierdurch beschädigt werden.
Die Überschreitung der Höchstlast wird mit der Anzeige „o-Err“ und einem
Signalton angezeigt. Wägesystem entlasten bzw. Vorlast verringern.

Wägegut auflegen.

Stabilitätsanzeige abwarten.
Wägeergebnis ablesen.

31 PNJ_PNS-BA-d-1814

7.5 Einheitenwechsel

Durch wiederholtes Drücken der F-Taste kann der Gewichtswert werksseitig in
folgende Einheiten umgeschaltet werden.



Einheit Karat „ct“ bei Modell PNJ 12000-1M nicht verfügbar

Änderungen sind im Menü (Funktion 81.S.u – 85.S.u.) einstellbar.

Funktion Beschreibung

81.S.u Einstellung der ersten Wägeeinheit, in der die Waage das
Wägeergebnis angez ei g en soll.

82.S.u Einstellung der zweiten Wägeeinheit, in der die Waage das
Wägeergebnis angez ei g en soll .

83.S.u Einstellung der dritten Wägeeinheit, in der die Waage das
Wägeergebnis angez ei g en soll .

84.S.u Einstellung der vierten Wägeeinheit, in der die Waage das
Wägeergebnis angez ei g en soll .

85.S.u Einstellung der fünfte n Wäg eei n hei t, in der die Waage das
Wägeergebnis angez ei g en soll .



Menü aufrufen:
F-Taste drücken und gedrückt halten bis „Func“

angezeigt wird.

Beim Loslassen der Taste w ir d die erste Funktion
„1.b.G. “ mit der aktuellen Einstellung angezeigt.

PNJ_PNS-BA-d-1814 32

Funktion aufrufen:

Taste kann der

Gewichtswert nun in folgende Einheiten umgeschaltet

F-Taste wiederholt drücken bis „81.Su.“ mit der
aktuellen Einstellung angezeigt wird.

Mit der F-Taste die zu ändernde Wägeeinhei t z.B.
„82.s.u“ wählen.

Einstellung ändern:
z. B. Funktion „82.s.u“ [ct] in [lb]:

Zum Ändern weiterer Einheiten mit der F-Taste nächste

Um die aktuelle Einstellung von [Karat] „82.Su.14“ z.B.
in [Pfund] zu ändern, TARE-Taste wiederholt drücken
bis „82.Su.16“ angezeigt wird.

Verfügbare Einstellu ngen s. Kap. 0

Funktion („83.s.u“ – „85.s.u „) wählen und wie oben
beschrieben ändern.

Speichern / zurück in den Wägemodus:

Einstellungen mit SET-Taste bestätigen. Die Waage
kehrt zurück in den Wägemodus.

Einheitenwechsel:

Durch wiederholtes Drücken der F­werden.

 Navigation im Menü, s. Kap. 8.1.1
 Bei Einstellung „00“ kann nachfolgend in keine weitere Einheit

umgeschaltet werden.

33 PNJ_PNS-BA-d-1814

 Einstellung „00“ ist bei der Funktion „81.S.u“ nicht verfügbar.
 Für Waagen mit Bauartzulassung sind nicht alle Wägeeinhei ten verfüg bar.

7.6 Wägen mit Tara

Das Gewicht des Gefäßes ist nun intern

“ signalisiert, dass alle angezeigten Gewichtswerte

Bei entlasteter Waage wird der gespeicherte Tarawert mit negativem

7.6.1 Tarieren

Das Eigengewicht beliebiger Wägebehälter lässt sich auf Knopfdruck wegtarieren,
damit bei nachfolgenden Wägungen das Nettogewicht des Wägegutes angezeigt
wird.

Waage nullstellen

Leeren Wägebehälter au fleg en. Das Gewicht wird



angezeigt.

Stabilitätsanzeige abwarten, dann TARE-Taste
drücken.
gespeichert. Die Nullanzeige und „Net“ erscheint.
„Net
Nettowerte sind.

Wägegut einwiegen, das Nettogewicht wird angezeigt.



•
Vorzeichen angezeigt.

• Zum Löschen des gespeicherten Tarawertes Wägeplatte entlas t en und
TARE-Taste drücken.

PNJ_PNS-BA-d-1814 34

7.6.2 Mehrfach-Tara

Für weiteres Wägegut die letzten beide Schritte

Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim
Einwiegen von mehreren Komponenten zu einer Mischung (Zuwiegen). Die Grenze
ist dann erreicht, wenn der Tarierbereich ausgelastet ist.





Erstes Wägegut auflegen. Das Gewicht wird angezeigt.

Stabilitätsanzeige abwarten, dann TARE-Taste
drücken. Die Nullanzeige und „Net“ erscheint.

Zweites W ägegut einwiegen. Das Gewicht des zweiten
Wägeguts wird angezeigt.

wiederholen.

35 PNJ_PNS-BA-d-1814

8 Menü

FWnm

8.1 Menü [Function]

8.1.1 Navigation im Menü Einstieg ins Menü

1.

 Im Wägemodus F-Taste gedrückt halten, bis

[

Der erste Menüpunkt mit der aktuellen Einstellung
wird angezeigt.

Menüpunkte anwählen

2.

 Mit der F-Taste lassen s ic h die einzelnen

Menüpunkte mit den aktuellen Einstellungen der
Reihe nach anwählen.

] in der Anzeige erscheint. Taste loslassen.



Einstellungen ändern

3.

 Mit der TARE-Taste lässt sich die Einstellung im

angewählten Menüpunkt ändern. Bei jedem
Drücken der TARE-Taste wird die nächste
Einstellung angezeigt. Sobald die gewünschte
Einstellung in der Anzeige erscheint, kann der
nächste Menüpunkt mit der F-Taste angewählt
(s. Schritt 3) oder das Menü verlassen wer de n
(s. Schritt 4 / 5)

Einstellungen speichern und Menü verlassen

4.

 S-Taste drücken, die Waage kehrt in den

Wägemodus zurück.
oder
 F-Taste wiederholt drücken, bis die Waage in den

Wägemodus zurück kehrt.
Alle Änderungen werden gespeichert.

Abbrechen

5.

 PRINT-Taste kurz drücken, die Waage kehrt in den

Wägemodus zurück. Änderungen werden nicht

gespeichert.

PNJ_PNS-BA-d-1814 36

8.1.2 Menü-Übersicht

1

Kapazitätsanzeige ausblenden

*

0

*

Sehr ruhige und stabile Umgebung. Die
empfindlich gegen äußere Einflüsse.



Normale Umgebung. Die Waage arbeitet
mit mittlerer Geschwindigkeit.



Unruhige Umgebung. Die Waage arbeitet
äußere Einflüsse.

1

Die Waage arbeitet sehr schnell

Die Waage arbeitet mit mittlerer
Geschwindigkeit



Die Waage arbeitet mit größtmöglicher
Präzision

Werkseinstellungen sind mit * gekennzeichnet.

Menüpunkt

1 Kapazitätsanzeige 1.b.G.

2

Toleranzwägen
s. Kap. 9.3

Automatische

3

Nullpunktkorrektur
s. Kap. 10.1

4

Automatische
Abschaltung bei Akku­Betrieb

5 Anzeige-

geschwindigkeit
s. Kap. 10.2

2.SEL

3. A.0

4. A.P.

5. rE.

* 0

0 Autom atische Nullpunktkorr ektur aus

* 1

0

1

Beschreibung

2

Kapazitätsanzeige einblenden
Toleranzwägen deaktivieren

1 Toleranzwägen aktivieren

Automatische Nullpunktkorrektur ein

Nicht dokumentiert
(Funktion ist nur im Akkubetrieb verfügbar)

1

Einstellung für Dosierung

Waage arbeitet sehr schnell, ist aber

Einstellungen
s. Kap. 9.3.1

6 Stillstandskontrolle

anpassen
s. Kap. 10.2

6. S.d.

2

* 3

4
5

langsamer, ist aber unempfindlich gegen

* 2

3

4

37 PNJ_PNS-BA-d-1814

7 RS232C-Schnittstelle

7. I.F.

0 deaktiviert

7.1 Ausgabebedingung
nur bei Einstellung
[7.I.F. 1] oder [7.I.F. 2]

71.o.c

1 6-stelliges Datenformat

2 7-stelliges Datenformat

6-stelliges Datenformat (ASCII)

*3

4 7-stelliges Datenformat (ASCII)

(1 und 2 bei Modellen PNJ nicht verfügbar)

0 Keine Datenausgabe
1 Ständige Datenausgabe

Ständige Datenausgabe stabilber

2

Wägewerte
Ausgabe stabiler und instabiler Wägewerte

* 3

nach Drücken der PRINT-Taste

Eine Ausgabe bei stabilem Wägewert, nach

4

vorheriger Entlastung der Waage

7.2 Baudrate

7.3 Parität�

72.b.L.

73.PA.

Eine Ausgabe bei stabilem Wägewert.

5

Keine Ausgabe bei instabilen Wägewerten.
Erneute Ausgabe nach Stabilisierung

Eine Ausgabe bei stabilem Wägewert.

6

Kontinuierliche Ausgabe bei instabilen
Wägewerten.

Ausgabe stabiler Wägewerte nach Drücken

* 7

der PRINT-Taste
1200 bps

* 1

2400 bps

2

4800 bps

3

9600 bps

4
5 19200 bps

* 0

Kein Paritätsbit
Ungerade Parität

Nur bei Einstellung
[7.I.F. 2]

1

Gerade Parität

2

PNJ_PNS-BA-d-1814 38

8 Wägeeinheit wechseln

*1 01

[g]

*

2

14

[oz]

[lb]

[ozt]

[dwt]

[gr]

[tl_HK]

[tl_Singap. Malays]

1E

[tol]

*

3

20

*

4

1F

Nachfolgend kann in keine weitere Einheit
umgeschaltet werden.

*

0

*

s. Kap. 10.4

+0075.55 G S

+0075.5/5 G S

s. Kap. 7.5
Bei geeichten Waagen

nicht verfügbar

[gr] bei Modell PNS
12000-1 nicht verfügbar

81.S.u.


85. S.u.

15
16
17
18

19
1A
1B

1C
1D

00

[ct]

[tl_Tw]
[mom]

[Pcs]
[%]

Justierprotokoll

10

ausgeben (nur Modelle
PNJ), s. Kap. 11.2.1

11 Datenausgabe

geeichter Modelle
(Einstellungen nur im

ungeeichten Zustand
verfügbar)

12 Datumsformat

einstellen,
s. Kap. 10.6

13 Datum / Uhrzeit auf

Protokoll ausgeben,
s. Kap. 11.2.2

0. GLP

A. PrF.

b.dAt.

C. t.o.

0

Nein
Ja

1

1 Datenausgabe deaktiviert

Musterprotokoll:

Datenausgabe

2

aktiviert

Datenausgabe
aktiviert. Nicht

* 3

geeichter Wert

durch „/“ getrennt�
1 Ausgabe in Jahr-Monat-Tag
2 Ausgabe in Monat-Tag-Jahr

Ausgabe in Tag-Monat-Jahr

* 3

Wägewert ohne Datum / Uhrzeit ausgeben
1

Wägewert mit Uhrzeit ausgeben

Wägewert ohne Datum + Uhrzeit

2

ausgeben

Musterprotokoll:

14 Hinterleucht ung der

Anzeige einstellen

15 Hinterleucht ung der

Anzeige automatisch
abschalten,

39 PNJ_PNS-BA-d-1814

d. b.L.

E. A.b

0 Nein

Ja

* 1

0 Nein

Ja

* 1

8.2 Menü [Function2]

* 0

nein

1

* 0

1

* 0

nein

1

8.2.1 Navigation im Menü

Einstieg ins Menü

 Im Wägemodus F-Taste und TARE-Taste gleichzeitig

drücken und gedrückt halten bis „Func2“ angezeigt
wird.

 Beim Loslassen wird der erste Menüpunkt „1.CrC. 0.“

angezeigt.

Menüpunkte anwählen, Einstellungen änder n und übernehmen s. Kap. 8.1.1



8.2.2 Menü-Übersicht

Werkseinstellung ist mit * gekennzeichnet.

Menüpunkt

Softwarestand anzeigen
s. Kap. 10.3

Datum / Uhrzeit
einstellen, s. Kap. 10.5

1. CRC.

2. S.c.t.

3. d.SEt

Beschreibung

ja

Nicht dokumentiert

ja

PNJ_PNS-BA-d-1814 40

9 Applikationen

9.1 Stückzählen

Bevor die Waage Teile zählen kann, muss sie das durchschnittliche Stückgewicht,
die so genannte Referenz kennen. Dazu muss eine bestimmte Anzahl der zu
zählenden Teile aufgelegt werden. Die Waage ermittelt das Gesamtgewicht und teilt
es durch die Anzahl der Teile, die so genannte Referenzstückzahl. Auf Basis des
berechneten durchschnittlichen Stückgewichts wird anschließend die Zählung
durchgeführt.

1. Applikation aufrufen

F-Taste wiederholt drücken bis „Pcs“ angezeigt wird.

Werkseinstellung



2. Nullstellen /Tarieren
TARE-Taste drücken, um die Waage auf Null zu stellen

bzw. bei Einsatz eines Wägebehälters zu tarieren.

3. Referenz einstellen

SET-Taste drücken.



41 PNJ_PNS-BA-d-1814

Warten bis die aktuell eingestellte Referenzstückzahl
blinkend angezeigt wird.

4. Referenzstückzahl ändern

Mit TARE-Taste gewünschte Referenzstückzahl
wählen, z.B. 30 Stück. Wählbar

Wichtig:
Je höher die Referenzstückzahl, desto größer die
Zählgenauigkeit.

5. Referenzteile einwägen

So viele Zählteile auflegen, wie die eingestellte
Referenzstückzahl verlangt.

Mit SET-Taste bestätigen

6. Referenzoptimierung

Zur Referenzoptimierung erneut gleich viele Zählteile
auflegen.

PNJ_PNS-BA-d-1814 42

ADD�

L-ERR�

Mit SET-Taste bestätigen.

Bei jeder Referenzoptimierung wird das
Referenzgewicht neu berechnet. Da die zusätzlichen
Teile die Basis für die Berechnung vergrößern, wir d
auch die Referenz genauer.

Zur weiteren Referenzoptimierung erneut weitere
Zählteile auflegen ( ca. 1/2 bi s 1/5 des Zählguts).
Durchführung siehe Schritt 5.

7. Referenz speichern

Mit PRINT-Taste Referenz speichern, die Waage bildet
automatisch das Durchschnittsgewicht je Teil.
Referenzgewicht abnehmen. Die Waage befindet sich
nun im Stückzählmodus und zählt alle Teile, die sich
auf der Wägeplatte befinden.

Musterprotokoll
(KERN YKB-01N)

+0000125 PC S

Anzeige Beschreibung

Aufgelegte Stückzahl ist für eine korrekte Referenzermittlung zu
klein.
Entweder Fehler akzeptieren und mit PRINT-Taste bestätigen
oder weitere Teile au fl egen.

Mindeststückgewicht (siehe Kap. 1 „Technische Daten“)
unterschritten.

8. Stücke zählen

Wägegut auflegen und Stückzahl ablesen.

9. Drucken

Bei Anschluss eines optionalen Druckers wird nach
Drücken der PRINT-Taste (Werkseinstellung) der
Anzeigenwert ausgegeben.

Mit PRINT-Taste kann die Referenzoptimierung abgebrochen werden.

Das Referenzgewicht bleibt auch nach Ausschalten der Waage gespeichert,
bis die Referenz neu gesetzt wird.

43 PNJ_PNS-BA-d-1814

9.2 Prozentbestimmung

Die Prozentbestimmung ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein
Referenzgewicht, das 100 % entspricht.

1. Applikation aufrufen

F-Taste wiederholt drücken bis „%“ angezeigt wird.

Werkseinstellung



2. Nullstellen /Tarieren
TARE-Taste drücken, um die Waage auf Null zu stellen

bzw. bei Einsatz eines Wägebehälters zu tarieren.

3. Referenz einstellen (100 %-Wert)

SET-Taste drücken.



Warten bi s „P. SET“ angezeigt wird.

PNJ_PNS-BA-d-1814 44

L-ERR

Referenzgewicht (= 100 %) auflegen und mit

PRINT-Taste bestätigen.

4. Prozentbestimmung

Wägegut auflegen.
Das Gewicht der Probe wird in Prozent, bezogen auf
das Referenzgewic ht, angezeigt.

Musterprotokoll
(KERN YKB-01N)

+00033.33 % S

Anzeige Beschreibung

1 %

0.1 %

0.01 %

Mindestlast ≤ Referenzgewicht < Mindestlast x 10
Mindestlast x 10 ≤ Referenzgewicht < Mindestlast x 100
Mindestlast x 100 ≤ Referenzgewicht

Referenzgewicht < Mindestgewicht = Unterlast
(Mindestlast modellabhängig, s. Kap. 1 „Technische Daten“)

5. Drucken

Bei Anschluss eines optionalen Druckers wird nach
Drücken der PRINT-Taste (Werkseinstellung) der
Anzeigenwert ausgegeben.

Das Referenzgewicht (100 %) bleibt auch nach Ausschalten der Waage
gespeichert, bis die Referenz neu gesetzt wird.

45 PNJ_PNS-BA-d-1814

9.3 Wägen mit Toleranzbereich

Mit der Applikation „Wägen mit Tolera nz ber ei ch“ können Sie einen oberen und
unteren Grenzwert festlegen und damit sicherstellen, dass das eingewogene
Wägegut innerhalb der festgelegten Toleranzgrenzen liegt.
Grenzwerteingaben sind bei den Funktionen Wägen, Stückzählen und Prozent­bestimmung möglich.

Die Toleranzgrenzen können auf zwei unterschiedliche Arten eingestellt werden:

1. Durch Wägung, d.h. Gegenstand auf die Waage legen und diesen Wert als
Sollgewicht speichern, s. Kap. 9.3.2

2. Numerische Eingabe von Sollwerten über die Tastatur, s. Kap. 9.3.3

Darstellung der Ergebnisse:

Die dreieckige Toleranzmarke [ ] in der Anzeige zeigt an, ob das Wägegut sich
innerhalb der Toleranzgrenzen befindet.
Die Toleranzmarke ist nur bei aktivierter Funktion „2.SEL 1“ sichtbar (s. Kap. 9.3.1).

Die Toleranzmarke liefert folgende Informationen:

1. Menüeinstellung „23.Pi. 2“ / zwei Grenzwerte

Wägegut unter vorgegebener Toleranz

Wägegut innerhalb vorgegebener Toleranz

Wägegut über vorgegebener Toleranz

2. Menüeinstellung „23.Pi. 1“ / ein Grenzwert

Wägegut < Zielgewicht

Zielgewicht erreicht

Wägegut > Zie lge wicht keine Information

PNJ_PNS-BA-d-1814 46

9.3.1 Funktion aktivieren / Einstellungen im Menü

„21.Co. 1“

Toleranzmarke wird bei stabilen und
instabilen Wägewerten angezeigt

„21.Co. 2“

Toleranzmarke wird nur bei stabilen
Wägewerten angezeigt.



Menü aufrufen:
F-Taste drücken und gedrückt halten bis „Func“

angezeigt wird.

Beim Loslassen der Taste wird die erste Funktion
„1.b.G. “ mit der aktuellen Einstellung angezeigt.

Funktion für Toleranzwägen „2.SEL. 1“ aktivieren:

F-Taste drücken bis „2.SEL.“ mit der aktuel l e n
Einstellung angezeigt wird.

Mit der TARE-Taste Funktion aktivieren.

„2.SEL. 0“ Funktion deaktiviert
„2.SEL. 1“ Funktion aktiviert

Mit der F-Taste nächsten Menüpunkt“21.Co. zur
Einstellung der Anzeigebedingungen für die
Toleranzmarke wählen.

Mit der TARE-Taste gewünschte Einstellung wählen

Mit der F-Taste nächsten Menüpunkt “22.Li. zur
Einstellung des Toleranzbereichs wählen.

47 PNJ_PNS-BA-d-1814

Mit der TARE-Taste gewünschte Einstellung wählen

„22.Li. 0“

Toleranzmarke wird nur oberhalb des
Nullpunktbereiches (> 5 d) angezeigt.

„22.Li. 1“

Toleranzmarke wird im gesamten Bereich
angezeigt.

„23.Pi. 1“

1- Grenzpunkt (OK / -)

2- Grenzpunkte als obere und untere
Grenze einstellen (+ / OK / -)

Mit der F-Taste nächsten Menüpunkt“23.Pi. zur
Einstellung der Anzahl von Grenzpunkten wählen.

Mit der TARE-Taste gewünschte Einstellung wählen

„23.Pi. 2“

Speichern / zurück in den Wägemodus:

Einstellungen mit SET-Taste bestätigen. Die Waage
kehrt zurück in den Toleranzwägemodus.

PNJ_PNS-BA-d-1814 48

9.3.2 Toleranzkontrolle nach Einstellen der Grenzwerte durch Wägung

1.

2.



SET-Taste drücken und gedrückt halten bis die
Anzeige zur Einstellung des unteren Grenzwertes
„L.SET“ angezeigt wird. Die aktuelle Einstellung
blinkt.

Sollgewicht (z.B. 95 g) für den unteren Grenzwert
auflegen und mit PRINT-Taste bestätigen.

Bei Menüeinstellung „23.Pi. 1“ ist die Eingabe hier
beendet. Toleranz kontrolle starten, s. Schrit t 4.

Bei Menüeinstellung „23.Pi. 2“ warten bis die
Anzeige „H.SET“ zur Einstellung des oberen
Grenzwertes erscheint. Die aktuelle Einstellung
blinkt.

3.

Sollgewicht (z.B. 105 g) für den oberen Grenzwert
auflegen und mit PRINT-Taste bestätigen.

Sollgewicht abnehmen. Ab hier erfolgt die
Einstufung, ob das Wägegut sich innerhalb der
zwei Toleranzgrenzen befindet.

49 PNJ_PNS-BA-d-1814

4.

Wägegut innerhalb

Wägegut unter

Wägegut über

Toleranzkontrolle starten

Falls nötig, leeren Behälter auf die Waage
stellen und tarieren.

5.

Anzeigenbeispiele:

Musterprotokolle
(KERN YKB-01N)

Wägegut auflegen. Anhand der Toleranzmarke
[ ] prüfen, ob das Wägegut unter, innerhalb
oder über der vorgegebenen Toleranz liegt.

Wägegut unter vorgegebener Toleranz

Wägegut innerhalb vorgegebener Toleranz

Wägegut über vorgegebener Toleranz

Drucken

Bei Anschluss eines optionalen Druckers wird
nach Drücken der PRINT-Taste
(Werkseinstellung) der Anzeigenwert
ausgegeben.

+100.73 GGS

vorgegebener Toleranz

+093.73 GLS

vorgegebener Toleranz

+107.03 GHS

vorgegebener Toleranz

G Wägeeinheit “Gramm”

G Wägegut innerhalb vorgegebener Toleranz

S Stabiler Wert

L Wägegut unter vorgegebener Toleranz

H Wägegut über vorgegebener Toleranz

PNJ_PNS-BA-d-1814 50

9.3.3 Toleranzkontrolle nach numerischer Eingabe der Grenzwerte

Numerische Eingabe:

1.

2.

SET-Taste drücken und gedrück t hal te n bis die

Anzeige zur Einstellung des unteren Grenzwertes
„L.SET“ angezeigt wird. Die aktuelle Einstellung
z.B. „70.00 g“ blinkt.



Zur numerischen Eingabe des Sollgewichts
(z.B. 95 g) für den unteren Grenzwert TARE-Taste
drücken. Die letzte Stelle blinkt.



Zum Ändern einer Ziffer TARE-Taste
drücken.

Mit der F-Taste Ziffer anwählen (von
rechts nach links). Die ausgewählte
Ziffer blinkt.

Eingabe speichern

Bei Menüeinstellung „23.Pi. 1“ ist die Eingabe hier
beendet. Toleranz kontrolle starten, s. Schrit t 4.

51 PNJ_PNS-BA-d-1814

3.

Bei Menüeinstellung „23.Pi. 2“ warten bis die
Anzeige „H.SET“ zur Einstellung des oberen
Grenzwertes erscheint. Die aktuelle Einstellung
blinkt.

4.

Zur numerischen Eingabe des Sollgewichts
(z.B. 105 g) für den oberen Grenzwert TARE-Taste
drücken. Die letzte Stelle blinkt.

Numerische Eingabe siehe Schritt 2.

Eingabe mit speichern. Die Waage kehrt zurück in
den Toleranzwägemodus

Ab hier erfolgt die Einstu fung, ob das Wägegut
sich innerhalb der zwei Toleranzgrenzen befindet.

Toleranzkontrolle starten

Falls nötig, leeren Behälter auf die Waage stellen
und tarieren.

Wägegut auflegen. Anhand der Toleranzmarke [ ]
prüfen, ob das Wägegut unter, innerhalb oder über
der vorgegebenen Toleranz liegt.

5.

Drucken

Anzeigenbeispiel s. Ka p. 9.3.2

Bei Anschluss eines optionalen Druckers kann
durch Drücken der PRINT-Taste
(Werkseinstellung) der Anzeigenwert ausgegeben
werden, Musterprotokolle s. Kap. 9.3.2

PNJ_PNS-BA-d-1814 52

10 Allgemeine Funktionen

10.1 Zero-tracking

Mit dieser Funktion werden kleine Gewichtsschwankungen automatisch tariert.
Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch
die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse
angezeigt werden! (z.B. langsames herausfliesen von Flüssigkeiten aus einem auf
der Waage befindlichen Behälter, Verdampfungsprozesse).
Bei Dosierungen mit kleinen Gewichtsschwankungen empfiehlt es sich daher, diese
Funktion auszuschalten.



Menü aufrufen:
F-Taste drücken und gedrückt halten bis „Func“

angezeigt wird.

Beim Loslassen der Taste wird die erste Funktion
„1.b.G. “ mit der aktuellen Einstellung angezeigt.

Zero-tracking Funktion aktivieren/ deaktivieren:
F-Taste wiederholt drücken bis „3.A0.“ mit der

aktuellen Einstellung angezeigt wird.
Mit der TARE-Taste gewünschte Einstellung wählen.

„3.A0 1“ Funktion aktiviert

53 PNJ_PNS-BA-d-1814

„3.A0 0“

Speichern / zurück in den Wägemodus:

Einstellung mit SET-Taste bestätigen. Die Waage kehrt
zurück in den Wägemodus.

Funktion deaktiviert

10.2 Stabilitäts- und Reaktionseinstellungen

Aufstellungsort

Menüeinstellung

„5.rE.“

Menüeinstellung

„6.S.d“

1

1 2 2 3 3 4 4

5

Es besteht die Möglichkeit, die Stabilität der Anzeige und den Reaktionsgrad der
Waage auf die Anforderungen bestimmter Anwendungen oder die
Umgebungsbedingungen abzustimmen.

Beachten Sie, dass grundsätzlich eine auf höhere Stabilität ausgerichtete
Datenverarbeitung eine Verlangsamung der Reaktionszeiten bewirkt, während sich
eine Beschleunigung der Reaktionszeiten zu Lasten der Stabilität auswirkt.

Ruhig



Unruhig



F-Taste drücken und gedrückt halten bis „Func“
angezeigt wird.

Beim Loslassen der Taste wird die erste Funktion
„1.b.G. “ mit der aktuellen Einstellung angezeigt.

F-Taste wiederholt drücken bis „5.rE.“ bzw. „6S.d“ mit
der aktuellen Einstellung angezeigt wird.

Mit der TARE-Taste gewünschte Einstellung wählen.

Speichern / zurück in den Wägemodus:

PNJ_PNS-BA-d-1814 54

Einstellung mit SET-Taste bestätigen. Die Waage kehrt
zurück in den Wägemodus.

10.3 Softwarestand anz ei g en (nur Modelle PNJ)

F-Taste und TARE-Taste gleichzeitig drücken und

gedrückt halten bis „Func2“ angezeigt wird.

Beim Loslassen wird „1.CrC. 0.“ angezeigt.





Mit der TARE-Taste die Einstellung „1.CrC. 1.“ wählen.

F-Taste drücken. Warten bis der Softwarestand der
Waage angezeigt wir d.

Zurück in den Wägemodus:

55 PNJ_PNS-BA-d-1814

F-Taste wiederholt drücken.

10.4 Hinterleuchtung der Anzeige automatisch abschalten

Bei aktivierter Funktion wird die Hinterleuchtung der Anzeige nach 1 Minute ohne
Lastwechsel oder Bedienung automatisch abgeschaltet.



Menü aufrufen:
F-Taste drücken und gedrückt halten bis „Func“

angezeigt wird.

Beim Loslassen der Taste wird die erste Funktion
„1.b.G. “ mit der aktuellen Einstellung angezeigt.

Auto-Backlight-Funktion aktivieren/ deaktivieren:
F-Taste wiederholt drücken bis „E.A.b.“ mit der

aktuellen Einstellung angezeigt wird.
Mit der TARE-Taste gewünschte Einstellung wählen.

„E.A.b. 0“ Funktion deaktiviert

„E.A.b. 1“

Speichern / zurück in den Wägemodus:

Einstellung mit SET-Taste bestätigen.
Die Waage kehrt zurück in den Wägemodus.

Funktion aktiviert

PNJ_PNS-BA-d-1814 56

10.5 Datum / Uhrzeit einstellen

10.5.1 Uhrzeit einstellen

F-Taste und TARE-Taste gleichzeitig drücken und

gedrückt halten bis „Func2“ angezeigt wird.

Beim Loslassen wird „1.CrC. 0.“ angezeigt.



F-Taste wiederholt drücken bis „3.d.St.0“ angezeigt
wird.

Mit der TARE-Taste „3.d.St.1“ wählen.

F-Taste drücken. „tiME“ wird angezeigt, gefolgt von
der aktuell eingestellten Uhrzeit.

57 PNJ_PNS-BA-d-1814

Zum Ändern der Uhrzeit SET-Taste drücken, die erste
Stelle blinkt.

Zum Ändern einer Ziffer TARE-Taste
drücken.



Entweder Datum wie oben beschrieben ändern oder
mit F-Taste zurück in den Wägemodus.

Mit der F-Taste Ziffer anwählen. Die
ausgewählte Ziffer blinkt.

Eingabe speichern. Die Anzeige wechselt
zum aktuell eingestellten Datum.

PNJ_PNS-BA-d-1814 58

10.5.2 Datum einstellen



F-Taste und TARE-Taste gleichzeitig drücken und
gedrückt halten bis „Func2“ angezeigt wird.

Beim Loslassen wird „1.CrC. 0.“ angezeigt.

F-Taste wiederholt drücken bis „3.d.St.0“ angezeigt
wird.

Mit der TARE-Taste „3.d.St.1“ wählen.

F-Taste drücken. „tiME“ wird angezeigt, gefolgt von
der aktuell eingestellten Uhrzeit.

59 PNJ_PNS-BA-d-1814



F-Taste drücken. „dAtE“ wird angezeigt, gefolgt vom
aktuell eingestellten Datum.

Zum Ändern des Datums SET-Taste drück en , die er ste
Stelle blinkt.

Zum Ändern einer Ziffer TARE-Taste
drücken.

Mit der F-Taste Ziffer anwählen. Die
ausgewählte Ziffer blinkt.

Eingabe speichern. Die Waage kehrt zurück
in den Wägemodus

PNJ_PNS-BA-d-1814 60

10.6 Datumsformat einstellen



F-Taste drücken und gedrückt halten bis „Func“
angezeigt wird.

Beim Loslassen der Taste wird die erste Funktion
„1.b.G. “ mit der aktuellen Einstellung angezeigt.

F-Taste wiederholt drücken bis „b.dAt“ mit der
aktuellen Einstellung angezeigt wird.

Mit der TARE-Taste gewünschte Einstellung wählen.

„b.dAte.3“ „DD.MM.Y“

„b.dAte.1“

„b.dAte.2“

Speichern / zurück in den Wägemodus:

Einstellung mit SET-Taste bestätigen.
Die Waage kehrt zurück in den Wägemodus.

„Y.MM.DD“

„MM.DD.Y“

61 PNJ_PNS-BA-d-1814

11 RS232C-Schnittstelle

1 -

2

RXD

Input

Receive data

3

TXD

Output

Trans mit data

4

DTR

Output

HIGH

5

GND

-

Signal ground

6 - -

7 - -

8 - -

9 - -

11.1 Allgemeines

Für den Anschluss eines Peripheriegeräts (Drucker, Computer) ist die Waage
serienmäßig mit einer RS232C-Schnittstelle ausgestattet.

Für die Kommunikation zwischen Waage und Peripheriegeräte müssen folg ende
Bedingungen erfüllt sein:

• Waage mit einem geeigneten Kabel mit der Schnittstelle des
Peripheriegerätes verbinden. Der fehlerfreie Betrieb ist nur mit dem
entsprechenden KERN- Schnittstellenkabel sichergestellt.

• Kommunikationsparameter (Baudrate, Bits und Parität) von Waage und
Peripheriegerät müssen übereinstimmen.

Pinbelegung des Waagenausgangssteckers (Sub-D, 9-polig):

Pin Nr. Signal Input/Output Funktion

PNJ_PNS-BA-d-1814 62

PC

Waage

Schnittstellenkabel:

TXD

RXGNDC

RTS

CTS

DS

DTR

RX

TXD

GN

3 2 5 1 7

8 6 4 2 3

5

• Waage - PC 9-polig

D-SUB9P

Technische Daten

D-SUB9P

1. Baud-Rate 1200*/2400/4800/9600/19200 bps

2. Übertragungscode ASCII codes (8/7 bits)

3. Bit-Einstellung Start bit 1 bit
Data bits 8 bits
Parity bit 0* / 1 bit
Stop bits 1 bit

4. Parität None*/Odd/Even

Werkseinstellungen sind mit * gekennzeichnet.

63 PNJ_PNS-BA-d-1814

Schnittstellenparameter

7�K.F1

7�K.F2

�

�

�

�

�

�

�
�

�

�

�

�

�

�

Nur bei

�

 Die verfügbaren Schnittstellenparameter werden nur bei aktivierter

Funktion [

] oder [

]angezeigt.

 Werkseinstellungen sind mit * gekennzeichnet.

Menüpunkt

Ausgabebedingung

71. Q.m.

Beschreibung

Keine Datenausgabe

0

Ständige Datenausgabe

1

Ständige Datenausgabe stabilber

2

Wägewerte
Ausgabe stabiler und instabiler Wägewerte

* 3

nach Drücken der PRINT-Taste

Eine Ausgabe bei stabilem Wägewert, nach

4

vorheriger Entlastung der Waage

Eine Ausgabe bei stabilem Wägewert. Keine
Ausgabe bei instabilen Wägewerten.

5

Erneute Ausgabe nach Stabilisierung
Eine Ausgabe bei stabilem Wägewert.

Kontinuierliche Ausgabe bei instabilen

6

Wägewerten.

Baud-Rate

Parität�

7r B.L.

7s�PA.

* 7

* 1

��* 0

Ausgabe stabiler Wägewerte nach Drücken
der PRINT-Taste

1200 bps
2400 bps

2

4800 bps

3

9600 bps

4

19200 bps

5

Kein Paritätsbit
Ungerade Parität

1

Gerade Parität

2

Einstellung

[7�K.F�2]

PNJ_PNS-BA-d-1814 64

11.2 Druckerbetrieb

Sicherstellen, dass die Waage mit einem geeigneten Kabel mit der Schnittstelle des
Druckers verbunden ist und die Kommunikationsparameter (Baudrate, Bits und
Parität) von Waage und Drucker übereinstimmen.

11.2.1 ISO/GLP/GMP-konformes Justierprot o ko ll au sg eben (nur Modelle PNJ)

In Qualitätssicherungs-Systemen werden Ausdrucke von Wägeergebnissen sowie
der korrekten Waagenjustierung unter Angabe von Datum und Uhrzeit sowie der
Waagen-Identifikation verlangt. Am einfachsten ist dies über einen angeschlossen
Drucker möglich.



F-Taste drücken und gedrückt halten bis „Func“
angezeigt wird.

Beim Loslassen der Taste wird die erste Funktion
„1.b.G. “ mit der aktuellen Einstellung angezeigt.

F-Taste wiederholt drücken bis „0.GLP.“ mit der
aktuellen Einstellung angezeigt wird.

Mit der TARE-Taste gewünschte Einstellung wählen.

„0.GLP.0“ Ausgabe Justierprotokoll deaktiviert

„0.GLP.1“ Ausgabe Justierprotokoll aktiviert

Speichern / zurück in den Wägemodus:

65 PNJ_PNS-BA-d-1814

Einstellung mit SET-Taste bestätigen.
Die Waage kehrt zurück in den Wägemodus.

Musterprotokoll (KERN YKB-01N)

CALIBRATION

KERN & SOHN

MODEL:

PNJ 3000-2M

S/N

190001833

ID:

DATE:

15.09.2015

TIME:

10:27

*CAL.END

NAME:

*********************************

11.2.2 Protokollausgabe mit aktuellem Datum / Uhrzeit



„C.t.o.2“

F-Taste drücken und gedrückt halten bis „Func“
angezeigt wird.

Beim Loslassen der Taste wird die erste Funktion
„1.b.G. “ mit der aktuellen Einstellung angezeigt.

F-Taste wiederholt drücken bis „C.t.o.“ mit der
aktuellen Einstellung angezeigt wird.

Mit der TARE-Taste gewünschte Einstellung wählen.

„C.t.o.0“

„C.t.o.1“

Wägewert ohne Datum / Uhrzeit ausgeben

Wägewert mit Uhrzeit ausgeben

Wägewert mit Datum + Uhrzeit ausgeben

PNJ_PNS-BA-d-1814 66

Speichern / zurück in den Wägemodus:

„C.t.o. 0“

„C.t.o. 1“

„C.t.o. 2“

Musterprotokolle (KERN YKB-01N)

+0075.55 G S

Einstellung mit SET-Taste bestätigen.
Die Waage kehrt zurück in den Wägemodus.

09:48:39

+0075.55 G S

17.09.2015
09:48:39
+0075.55 G S

67 PNJ_PNS-BA-d-1814

11.3 Datenausgabe

11.3.1 Datenübertragungsformat

Im Menü kann das Format der Datenübertragung (6- oder 7-stellig) an Ihre
Bedürfnisse angepasst werden.

F-Taste drücken und gedrückt halten bis „Func“
angezeigt wird.



Beim Loslassen der Taste wird die erste Funktion
„1.b.G. “ mit der aktuellen Einstellung angezeigt.

F-Taste wiederholt drücken bis „7.I.F.“ mit der
aktuellen Einstellung angezeigt wird.

Mit der TARE-Taste gewünschte Einstellung wählen.

„7.I.F.1“ 6-stelliges Datenformat
„7.I.F.2“ 7-stelliges Datenformat
„7.I.F.3“ 6-stelliges Datenformat (ASCII)
„7.I.F.4“ 7-stelliges Datenformat (ASCII)

(1 und 2 bei Modellen PNJ nicht verfügbar)

Speichern / zurück in den Wägemodus:

PNJ_PNS-BA-d-1814 68

Einstellung mit SET-Taste bestätigen.
Die Waage kehrt zurück in den Wägemodus.

1 2 3 4 5 6 7 8 9

10

11

12

13

14

1 2 3 4 5 6 7 8 9

10

11

12

13

14

15

1 2 3 4 5 6 7 8 9

10

11

12

13

14

15

LF

1 2 3 4 5 6 7 8 9

10

11

12

13

14

15

16

6-stelliges Datenformat, bestehend aus 14 Zeichen, einschließlich der
Endezeichen; CR=0DH, LF=0AH (CR=Wagenrücklauf / LF=Zeilenvorschub).

P1 D1 D2 D3 D4 D5 D6 D7 U1 U2 S1 S2 CR LF

7-stelliges Datenformat, bestehend aus 15 Zeichen, einschließlich der
Endezeichen; CR=0DH, LF=0AH (CR=Wagenrücklauf / LF=Zeilenvorschub). Ein
Paritäts Bit kann angehängt werden.

P1 D1 D2 D3 D4 D5 D6 D7 D8 U1 U2 S1 S2 CR LF

6-stelliges Datenformat (ASCII), bestehend aus 15 Zeichen, einschließlich der
Endezeichen; CR=0DH, LF=0AH (CR=Wagenrücklauf / LF=Zeilenvorschub). Der
Schrägstrich “/” wird vor der letzten Stelle gedruckt.

P1 D1 D2 D3 D4 D5 D6 D7 D8 U1 U2 S1 S2 CR

7-stelliges Datenformat (ASCII), bestehend aus 15 Zeichen, einschließlich der
Endezeichen; CR=0DH, LF=0AH (CR=Wagenrücklauf / LF=Zeilenvorschub). Ein
Paritäts Bit kann angehängt werden. Der
Schrägstrich “/” wird vor der letzten Stelle gedruckt.

P1 D1 D2 D3 D4 D5 D6 D7 D8 D9 U1 U2 S1 S2 CR LF

69 PNJ_PNS-BA-d-1814

11.3.2 Beschreibung der Daten

Karat

Unze

Vorzeichen

[P1] (1 Zeichen)

P 1 Code Bedeutung

+ 2 B H Daten sind 0 oder positiv

- 2 D H Daten sind negativ

Zahlenwert des Wägewert s

[D 1 bis D7(D 8)] (7 oder 8 Zeichen

D 1 bis D 8 Code Bedeutung

0 - 9 30 H – 39 H Daten 0 bis 9

2 EH Dezimalpunkt, Position nicht fest

SP 20 H Leerzeichen, führende Nul l unterdr ückt

/ 2FH

Nicht geeichter Wert durch „/“ getrennt

(nur bei Menüeinstellung [A. PrF. 3])

Einheiten

[U 1, U 2] 2 Zeichen

U1 U2 Code Bedeutung Anzeige

(SP) G 20H 67H

C T 63H 74H
O Z 6FH 7AH

Gramm

g

L B 6CH 62H Pfund
O T 6FH 74H Troy ounce
D W 64H 77H Pennyweight
G R 67H 72H Grain

unten rechts

T L 74H 6CH Tael (Hong Kong)
T L 74H 6CH
T L 74H 6CH Tael (Taiwan)

Tael (Singapore,

Malaysia)

[

[ unten rechts ]

oben rechts]

M O 6DH 6FH Momme mom

t o 74H 6FH Tola

(SP) % 20H 25H Prozentbestimmung %

P C 70H 63H Stückzählen Pcs

PNJ_PNS-BA-d-1814 70

Toleranzwägen

[S1] (1 Zeichen)

S 2 Code Bedeutung Bemerkungen

L 4CH

H 48H Wägegut oberhalb oberer Toleranzgrenze

(SP) 20 H

Wägegut unter vorgegebener Toleranz

Kein Bewertungsergebnis / Leerzeichen

Status der Daten

[S2] (1 Zeichen)

S 2 Code Bedeutung

S 53 H
U 55 H
E 45 H

(SP) 20 H

Daten stabilisiert *
Daten nicht stabilisiert (schwanken) *
Datenfehler, alle Daten außer S 2 unzulässig.

Waage zeigt Fehlermeldung (o-Err, u-Err)
Kein Status / Leerzeichen

1- oder 2
Grenzpunkte

71 PNJ_PNS-BA-d-1814

11.3.3 Ausgabe-Beispiele

1 2 3 4 5 6 7 8 9

10

11

12

13

14

1 2 3 4 5 6 7 8 9

10

11

12

13

14

1 2 3 4 5 6 7 8 9

10

11

12

13

14

15

1 2 3 4 5 6 7 8 9

10

11

12

13

14

15

0

Beispiele 6-stellig es D at en fo rm at :

 Stabiler Wägewert [3000.1g]

+ 0 3 0 0 0 . 1 (SP) G (SP) S CR LF

 Instabiler Wägewert [-10.05 mom]

- 0 0 1 0 . 0 5 M O (SP) U CR LF

Beispiele 7-stelliges Datenformat:

 Stabiler Wägewert [3000.1g]

+ 0 0 3 0 0 . 1 (SP) G (SP) S CR

 Instabiler Wägewert [-10.05 mom]

- 0 0

1 0 . 0 5 M O (SP) U CR LF

LF

PNJ_PNS-BA-d-1814 72

11.4 Fernsteuerbefehle

Allgemeines Befehls format:

Bestehend aus 4 Zeichen, einschließlic h der E ndez ei c he n (CR, LF).

C1 C2 CR LF

Nachfolgende Befehle werden von der Waage erkannt.

1. Datenausgabe

C1 C2 Code (C1) Code (C2) Funktion Antwort

O 0 4FH 30H Keine Datenausgabe
O 1 4FH 31H Ständige Datenausgabe

O 2 4FH 32H

O 3 4FH 33H

O 4 4FH 34H

O 5 4FH 35H

O 6 4FH 36H

O 7 4FH 37H

O 8 4FH 38H Einmalige sofortige Ausgabe

Ständige Datenausgabe stabilber
Wägewerte

Ausgabe stabiler und instabiler
Wägewerte nach Drücken der
PRINT-Taste

Eine Ausgabe bei stabilem
Wägewert, nach vorheriger
Entlastung der Waage

Eine Ausgabe bei stabilem
Wägewert. Keine Ausgabe bei
instabilen Wägewer ten. Ern eute
Ausgabe nach Stabilisierun g

Eine Ausgabe bei stabilem
Wägewert. Kontinuierlic he
Ausgabe bei instabilen
Wägewerten.

Ausgabe stabiler Wägewerte
nach Drücken der PRINT-Taste

A00: Fehlerfrei
E01: Fehlermeldung

O 9 4FH 39H

Einmalige Ausgabe nach
Stabilisierung

73 PNJ_PNS-BA-d-1814

2. Tariere n / Nullstellen

C1 C2 Code (C1) Code (C2) Funktion Antwort

T (SP) 54H 20H

T 1 54H 31H Tarieren

Z (SP) 5AH 20H

Tarieren (>1,5 % Max)
Nullstellen (<1,5 % Max)

Nullstellen

A00: Fehlerfrei
E01: Fehlermeldung

A00: Fehlerfrei
E01: Fehlermeldung
E04: Tarierbereich überschritten

A00: Fehlerfrei
E01: Fehlermeldung
E04: Nullstellbereich

überschritten

3. Interne Justierung

C1 C2 Code (C1) Code (C2) Funktion Antwort

A00: Fehlerfrei

C 1 43H 31H

Internes Justieren
ausführen

E01: Fehlermeldung
E02: Befehl kann nicht

ausgeführt werden

4. Datum / Uhrzeit abfrageen

C1 C2 Code (C1) Code (C2) Funktion Antwort

DATE : d d . m m . y y y y (CR, LF)
Datumsformat ist abhängig von der

Menüeinstellung [b.dat.], s. Kap. 0

TIME:(SP) (SP) (SP) (SP) (SP) h h : m m (CR, LF)

D D 44H 44H

D T 44H %4H

Datum
abfragen

Uhrzeit
abfragen

PNJ_PNS-BA-d-1814 74

12 Wartung, Instandhaltung, Entsorgung

Vor allen Wartungs
der Betriebsspannung tr ennen.

-, Reinigungs- und Reparaturarbeiten das Gerät von

12.1 Reinigen

Keine aggressiven Reini g ungsmittel (Lösungs mitt el o. ä.) be nutzen, sondern nur ein
mit milder Seifenlaug e ang e feuc hte t es T uch. D ar au f achten, dass keine Flüssigkeit in
das Gerät eindringt. Mit einem trockenen, weichen Tuch nachreiben.
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger
entfernt werden.

Verschüttetes Wägegut sofort entfernen.

12.2 Wartung, Instandhaltung

 Das Gerät darf nur von geschulten und von KERN autorisierten

Servicetechnikern geöffnet werden.

 Vor dem Öffnen vom Netz trennen.

12.3 Entsorgung

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem
nationalen oder regionalen Recht des Benutzerortes durchzuführen.

75 PNJ_PNS-BA-d-1814

13 Kleine Pannenhilfe

Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom
Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen
werden.

Hilfe:

Störung Mögliche Ursache

Die Gewichtsanzeige
leuchtet nicht.

• Die Waage ist nicht eingeschaltet.

• Die Verbindung zum Netz ist unterbrochen

(Netzkabel nicht eing estec kt /d e fek t) .

• Die Netzspannung ist ausgefallen.

Die Gewichtsanzeige ändert
sich fortwährend

Das Wägeergebnis ist
offensichtlich falsch

• Luftzug/Luftbewegungen

• Vibrationen des Tisches/B od ens

• Die Wägeplatte hat Berührung mit Fremdkörpern.

• Elektromagnetische Felder / Statische Aufladung

(anderen Aufstellort wählen / falls möglich,
störendes Gerät ausschalten)

• Die Waagenanzeige steht nicht auf Nul l

• Die Justierung stimmt nicht mehr.

• Die Waage steht nicht eben.

• Es herrschen starke Temperaturschwankungen.

• Die Anwärmzeit wurde nicht eingehalten.

• Elektromagnetische Felder / Statische Aufladung

(anderen Aufstellort wählen / falls möglich,
störendes Gerät ausschalten )

PNJ_PNS-BA-d-1814 76

14 Fehlermeldungen

Fehler­meldung

o-Err Wägebereich überschritten
u-Err Zu geringe Vorlast, z. B. fehlende Wägeplatte
1-Err Falsches Justiergewicht (< 50% Max)
2-Err Abweichung zur letzten externen Justierung > 1%
3-Err Wägeplatte während Justierung belastet
4-Err Abweichung zur letzten internen Justierung > 1%
A-Err Interne Justierautomatik defekt
b-Err Umgebungsbedingungen überprüfen (statische Aufladungen, V ibr ation, etc.)
C-Err Interne Uhr defekt
d-Err Beschädigte Elektronik
L-Err Aufgelegtes Gewicht zu leicht, z.B zur Referenzbildung beim Stückzählen

Mögliche Ursache

oder bei Prozentbestimmung

Err 710 Instabile Umgebungsbedingungen

Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten.
Bleibt die Fehlermeldung erhalten, Händler benachrichtigen.

77 PNJ_PNS-BA-d-1814

15 Konformitätserklärung

ist die

Die aktuelle EG/EU-Konformitätserklärung fin den Si e onl i ne unt er :

www.kern-sohn.com/ce

Bei geeichten Waagen (= konformitätsbewerteten Waagen)
Konformitätserklärung im Lieferumfang enthalten.

PNJ_PNS-BA-d-1814 78
