KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-mail: info@kern-sohn.com
Tel.: +49-[0]7433-9933-0
Internet: www.kern-sohn.com
Návod k obsluze
PLS-A / PLJ-A, PLS-F / PLJ-F, PLE-N
KERN ALT-A02 / PLT A01
Verze 1.0
01/2013
Fax: +49-[0]7433-9933-149
Sada pro stanovení hustoty
pro analytické a přesné váhy
KERN ALT-B, PLT-A, PLT-F, ALS-A / ALJ-A,
CZ
ALT-A02/PLT-A01-BA-cz-1310
KERN ALT-A02 / PLT A01
PLJ-F, PLE-N
CZ
Obsah:
1 ÚVOD .............................................................................................................................................. 3
1.1 ROZSAH DODÁVKY .................................................................................................................... 4
2 PRINCIP STANOVENÍ HUSTOTY ................................................................................................. 5
2.1 OVLIVŇUJÍCÍ VELIČINY A ZDROJE CHY B ....................................................................................... 6
3 PŘÍPRAVA VÁHY .......................................................................................................................... 7
4 INSTALACE SADY PRO STANOVENÍ HUSTOTY ....................................................................... 8
5 STANOVENÍ HUSTOTY PEVNÝCH TĚLES ............................................................................... 10
5.1 VÁHY S GRAFICKÝM DISPLEJEM (KERN ALT-B, PLT-A, PLT-F) ............................................... 13
5.2 VÁHY S LCD DISPLEJEM
(KERN
ALS-A / ALJ-A, PLS-A / PLJ-A, PLS-F / PLJ-F, PLE-N) ............................................ 17
Verze 1.0 01/2013
Návod k obsluze
Sada pro stanovení hustoty
pro analytické a přesné váhy
KERN ALT-B, PLT-A, PLT-F, ALS-A / AL J-A, PLS-A / PLJ-A, PLS-F /
6 STANOVENÍ HUSTOTY KAPALINY ........................................................................................... 20
6.1 VÁHY S GRAFICKÝM DISPLEJEM (KERN ALT-B, PLT-A, PLT-F) ............................................... 21
6.2 VÁHY S LCD DISPLEJEM
(KERN
7 PODMÍNKY PŘESNÉHO MĚŘENÍ .............................................................................................. 28
7.1 VÝPOČET VÝSLEDKŮ ............................................................................................................... 28
7.2 ČINITELE OVLIVŇUJÍCÍ CHYBU MĚŘENÍ ...................................................................................... 28
7.2.1 Vzduchové bublink y ......................................................................................................... 28
7.2.2 Teplota ............................................................................................................................. 28
7.2.3 Vzorek pevného tělesa .................................................................................................... 29
7.2.4 Kapaliny ........................................................................................................................... 29
7.2.5 Povrch .............................................................................................................................. 29
7.3 VŠEOBECNÉ INFORMACE ......................................................................................................... 29
7.3.1 Hustota / relativní hustota ................................................................................................ 29
7.3.2 Drift indikace váhy ........................................................................................................... 29
8 TABULKA HUSTOTY KAPALINY ............................................................................................... 30
9 UŽITEČNÉ POKYNY .................................................................................................................... 31
ALS-A / ALJ-A, PLS-A / PLJ-A, PLS-F / PLJ-F, PLE-N) ............................................ 25
2 ALT-A02/PLT-A01-BA-cz-1310
1 Úvod
Sady pro stanovení hustoty ALT-02 a PLT-01 se liší připevněním vážní desky.
Vyberte si sadu pro stanovení hustoty vhodnou pro svou váhu z níže uvedeného
přehledu.
KERN ALT-A02 KERN PLT-A01
Sada pro stanovení hustoty
pro analytické a přesné váhy
d = 0,1 mg / 1 mg
KERN ALT-B / PLT-A / PLT-F,
ALS-A / ALJ-A, PLS-A / PLJ-A,
PLS-F / PLJ-F,
PLE-N
• Abyste zajistili spolehlivý a bezproblémový provoz, přečtěte si
pozorně návod k obsluze.
• V tomto návodu jsou popsány pouze práce prováděné se sadou
pro stanovení hustoty. Další informace týkající se obsluhy váhy se
nacházejí v návodu k obsluze přiloženém ke každé váze.
Sada pro stanovení hustoty
pro přesné váhy
d = 10 mg
KERN PLT-A, PLT-F
PLS-A / PLJ-A,
PLS-F / PLJ-F
ALT-A02/PLT-A01-BA-cz-1310 3
1.1 Rozsah dodávky
Ponorné tělísko s krytem pro
uschování
3,356 g/cm3
Ihned po vybalení zkontrolujte, zda obal a sada pro stanovení hustoty nejsou
viditelně poškozeny.
Ujistěte se, že všechny dostupné části jsou kompletní.
Úchyt ponorného košíku Univerzální ponorný košík pro
plovoucí a klesající pevná
tělesa
∅ 70 mm, výška 95 mm
Úchyt ponorného tělíska Skleněná odměrka pro
stanovení hustoty pevných těles
Podstavec pod skleněnou
nádobu
∅ 55 mm, výška 150 mm
Skleněná odměrka pro
stanovení hustoty kapalin
Teploměr
4 ALT-A02/PLT-A01-BA-cz-1310
Imbusový klíč
ρ =
A
A-B
o
ρ
ρ =
m
V
2 Princip stanovení hustoty
1
g
cm
3
1
kg
m
3
1
g
l
Tři důležité fyzikální veličiny: objem a hmotnost těles, jakož i hustota látky.
Hmotnost a objem jsou navzájem spojeny prostřednictvím hustoty:
Hustota [ρ] je poměr hmotnosti [m] k objemu [V].
Jednotkou hustoty v soustavě SI je kilogram na metr krychlový (kg/m3). 1 kg/m3 se
rovná hustotě homogenního tělesa, které při hmotnosti 1 kg zabírá objem 1 m3.
Jinými často používanými jednotkami jsou:
,
,
Díky použití naší sady pro stanovení hustoty v kombinaci s našimi váhami KERN
ABS/ABJ můžete rychle a jistě stanovit hustotu pevných těles a kapalin. Ve způsobu
práce se sadou pro stanovení hustoty se používá „Archimédův zákon“:
TĚLESO PONOŘENÉ DO KAPALINY JE NADLEHČOVÁNO VZTLAKOVOU SILOU, ROVNAJÍCÍ SE
TÍZE KAPALINY STEJNÉHO OBJEMU JAKO JE PONOŘENÁ ČÁST TĚLESA.
Díky tomu výpočet hustoty probíhá podle následujících vzorců:
Při stanovení hustoty pevných těles
Pomocí našich vah lze vážit pevné těleso jak ve vzduchu [A], tak i ve vodě [B]. Pokud
známe hmotnost vytlačovaného média [ρo], hustotu pevného tělesa [ρ] vypočítáme
následujícím způsobem:
ρ = Hustota vzorku
A = Hmotnost vzorku ve vzduchu
B = Hmotnost vzorku v pomocné kapalině
ρ
= Hustota pomocné kapali ny
o
ALT-A02/PLT-A01-BA-cz-1310 5
ρ =
V
A-B
Při stanovení hustoty kapalin
Hustota kapaliny se stanoví pomocí ponorného tělíska, jehož objem [V] je znám.
Ponorné tělísko se váží jak ve vzduchu [A], tak i ve zkoumané kapalině [B].
V souladu s Archimédovým zákonem na těleso ponořené v kapalině působí výtlačná
síla [G]. Tato síla je přímo úměrná tíhové síle (hmotnosti) kapaliny vytlačené
objemem tělesa.
Objem [V] ponořeného tělesa se rovná objemu vytlačené kapaliny.
G = Výtlak ponorného tělíska
Výtlak ponorného tělíska =
Hmotnost ponorného tělíska ve vzduchu [A] – Hmotnost ponorného tělíska ve
zkoumané kapalině [B]
A tedy:
ρ = Hustota zkoumané kapaliny
A = Hmotnost ponorného tělíska ve vzduchu
B = Hmotnost ponorného tělíska ve zkoumané kapalině
V = Objem ponorného tělíska*
* Pokud objem ponorného tělíska není znám, lze jej označit měřením hustoty
pevného tělesa, např. ve vodě, a vypočítat následujícím způsobem.
V = Objem ponorného tělíska
A = Hmotnost ponorného tělíska ve vzduchu
B = Hmotnost ponorného tělíska ve vodě
ρ
= Hustota vody
W
2.1 Ovlivňující veličiny a zdroje chyb
Tlak vzduchu
Teplota
Změna objemu ponorného tělíska
Povrchové napětí kapaliny
Vzduchové bublinky
Hloubka ponoření misky na vzorky nebo ponorného tělíska
Pórovitost pevného tělesa
6 ALT-A02/PLT-A01-BA-cz-1310
3 Příprava váhy
U nainstalované sady pro stanovení hustoty nelze provést správné justování.
Vyžadované justování proveďte se standardní vážní deskou před nainstalováním
sady pro stanovení hustoty.
V případě vah s vnitřním kalibračním závažím (ALT / PLT, ALJ-A, P LJ-A, PLJ-F)
proveďte vnitřní justování. Po úspěšně provedeném justování aktivujte v menu režim
justování „Vnější justování“. Umožní to vyhnout se nutnému provedení vnitřního
justování při nainstalované sadě pro stanovení hustoty.
U vah s vnějším kalibračním závažím (ALS-A, PLS-A, PLS-F, PLE-N) proveďte
vnější justování.
Způsob provedení, viz návod k obsluze přiložený k příslušné váze.
ALT-A02/PLT-A01-BA-cz-1310 7
4 Instalace sady pro stanovení hustoty
standardní vážní desku.
• U nainstalované sady pro stanovení hustoty nelze provést správné justování.
• Abyste mohli justovat, sejměte sadu pro stanovení hustoty a nasaďte
Odpojte napájecí napětí váhy.
Sejměte standardní vážní desku tak, jak je znázorněno na obrázku.
Modely ALT, ALS/ALJ Modely PLE, PLS/PLJ, PLT; d = 0,1 mg – 1 mg
Modely PLS/PLJ, PLT; d = 10 mg
8 ALT-A02/PLT-A01-BA-cz-1310
Nainstalujte sadu pro stanovení hustoty.
Nainstalovaná sada pro stanovení hustoty pevných těles – „přesné váhy“
d = 10 mg
d = 0,1 mg – 1 mg
(pro pevná tělesa, viz kap. 5, pro kapaliny, viz kap. 6)
Nainstalovaná sada pro stanovení hustoty pevných těles – „analytické váhy“
ALT-A02/PLT-A01-BA-cz-1310 9
5 Stanovení hustoty pevných těles
Při stanovení hustoty pevných těles nejprve pevné těleso zvažte ve vzduchu a pak
v pomocné kapalině se známou hustotou. Z rozdílu hmotností vyplývá výtlak, který
software přepočítá na hustotu.
Jako pomocná kapalina se nejčastěji používá destilovaná voda nebo etanol; tabulky
hustoty, viz kap. 8.
Připravte váhu způsobem popsaným v kap. 3 „Instalace sady pro stanovení hustoty“.
Postavte úchyt ponorného košíku na kužel vážní desky.
Podstavec skleněné nádoby umístěte tak, aby se nedotýkal úchytu ponorného
košíku.
Skleněnou odměrku postavte do středu podstavce. Nesmí se dotýkat úchytu
ani ponorného košíku.
Ponorný košík zavěste na úchyt. Musí být zavěšen do středu výřezu.
Nalijte pomocnou kapalinu do skleněné odměrky. Nalijte tolik kapaliny, aby se
pevné těleso po ponoření nacházelo alespoň 1 cm pod hladinou kapaliny.
Ponořte teploměr.
Tak dlouho regulujte teplotu pomocné kapaliny / nástrojů / vzorku, až bude
konstantní. Zohledněte dobu zahřívání váhy.
Připojte váhu k napájení, provádí se autodiagnostika váhy. Váhu zapněte
s použitím tlačítka ON/OFF a počkejte, až se zobrazí indikace v gramech.
10 ALT-A02/PLT-A01-BA-cz-1310
Pro stanovení hustoty pevných těles použijte univerzální ponorný košík pro
d > 1 g/cm3
Ponorný košík zavěste pro klesající pevná tělesa způsobem zobrazeným na obr.
1.
Kapalina
Obr. 1
plovoucí (d > 1 g/cm3) a klesající (d < 1 g/cm3) pevná tělesa.
ALT-A02/PLT-A01-BA-cz-1310 11
d < 1 g/cm3
V případě pevných těles s hustotou nižší než 1 g/cm3 je možné stanovit hustotu
!
závažím a vytárujte během vážení ve vzduchu.
Ponorný košík pro plovoucí pevná tělesa zavěste způsobem zobrazeným na obr.
2.
Obr. 2
Kapalina
dvěma různými metodami.
Metoda 1:
Jako pomocná kapalina se používá kapalina s hustotou nižší než je hustota
pevného tělesa, např. etanol asi 0,8 g/cm3.
Tuto metodu používejte, pokud se hustota pevného tělesa jen nepatrně liší od
hustoty destilované vody.
Před použitím etanolu zkontrolujte, zda pevné těleso nebude poškozeno.
Během práce s etanolem vždy dodržujte platné bezpečnostní předpisy.
Metoda 2:
V tomto případě se vzorek nepokládá na misku na vzorky, ale pod ni. Za tím to
účelem, s použitím imbusového klíče přiloženého k sadě, namontujte misku na
vzorky ponorného košíku obráceně, způsobem zobrazeným na obr. 2.
Pokud výtlak vzorku je tak velký, že se ponorný košík nadnáší, zatižte jej dalším
12 ALT-A02/PLT-A01-BA-cz-1310
5.1 Váhy s grafickým displejem (KERN ALT-B, PLT-A, P LT-F)
V režimu vážení stiskněte tlačítko MENU. Zobrazí se hlavní menu.
S použitím navigačních tlačítek vyberte položku menu „Hustota“.
Potvrďte stisknutím tlačítka PRINT, zobrazí se aktuální nastavení.
S použitím navigačních tlačítek vyberte nastavení „Pevné těleso“.
Potvrďte stisknutím tlačítka PRINT, zobrazí se aktuálně nastavená hustota
pomocné kapaliny (tovární nastavení 1,0000 g/cm3 pro destilovanou vodu
s teplotou 20 °C).
Za účelem změny (viz tabulka, kap. 8) stiskněte tlačítko TARE.
Za účelem smazání přidržte stisknuté tlačítko TARE. S použitím navigačních
tlačítek
číslici. Tento proces opakujte pro každou číslici.
Potvrďte stisknutím tlačítka PRINT, zobrazí se indikace sloužící pro stanovení
hmotnosti ve vzduchu.
Pokud indikace váhy není nulová, stiskněte tlačítko TARE.
zvyšte nebo snižte číslici. S použitím tlačítka TARE vyberte další
ALT-A02/PLT-A01-BA-cz-1310 13

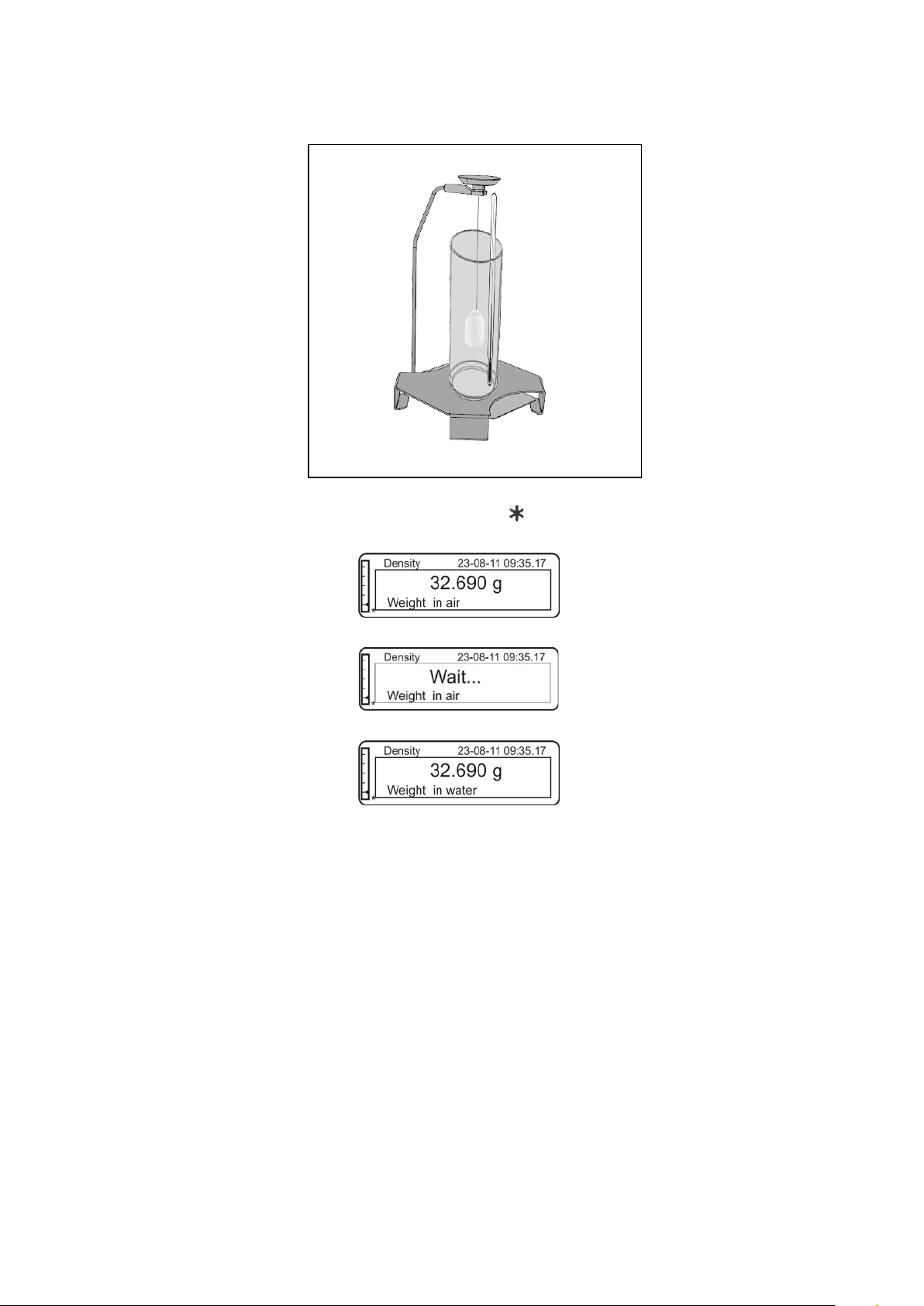

Vzorek položte na horní misku na vzorky.
Vzorek
Počkejte, až se zobrazí ukazatel stabilizace [ ], potom přeberte hodnotu
hmotnosti stisknutím tlačítka PRINT.
14 ALT-A02/PLT-A01-BA-cz-1310
Počkejte, až se zobrazí indikace sloužící pro stanovení hmotnosti vzorku
Vzorek
v pomocné kapalině. Sejměte vzorek a v případě potřeby vynulujte váhu
stisknutím tlačítka TARE.
Vzorek vložte pod spodní misku na vzorky a ponořte do pomocné kapaliny,
pokud možno zabraňte vzniku vzduchových bublinek.
Vzorek musí být ponořen alespoň 1 cm.
Počkejte, až se zobrazí ukazatel stabilizace [ ], potom přeberte hodnotu
hmotnosti stisknutím tlačítka PRINT. Zobrazí se hustota vzorku.
ALT-A02/PLT-A01-BA-cz-1310 15
Po připojení volitelné tiskárny můžete vytisknout hodnotu indikace s použitím
V případě, že vzniknou chyby během stanovení hustoty, zobrazí se zpráva
tlačítka PRINT.
Příklad výtisku (KERN YKB-01N):
07-09-11 11:14:57
d: 8.0700 g/cm3
„d-----“.
Abyste provedli další měření, vraťte se do režimu stanovení hustoty stisknutím
tlačítka MENU.
Zpět do režimu vážení stisknutím tlačítka ON/OFF.
16 ALT-A02/PLT-A01-BA-cz-1310
5.2 Váh y s LCD displejem (KERN ALS-A / ALJ-A, PLS-A / PLJ-A, PLS-F / PLJ-F, PLE-N)
V režimu vážení stiskněte tlačítko MENU. Zobrazí se první položka menu
„count“.
Stiskněte tlačítko MENU.
Potvrďte stisknutím tlačítka PRINT, zobrazí se aktuální nastavení.
S použitím tlačítka MENU vyberte nabídku „d SoLid“.
Potvrďte stisknutím tlačítka PRINT. Zobrazí se aktuálně nastavená hustota
pomocné kapaliny (tovární nastavení 1,0000 g/cm3 pro destilovanou vodu s
teplotou 20 °C).
Za účelem změny zadejte hustotu měřené kapaliny s použitím tlačítek šipek
.
Potvrďte zadanou hodnotu stisknutím tlačítka PRINT.
ALT-A02/PLT-A01-BA-cz-1310 17
Zobrazí se indikace sloužící pro stanovení hmotnosti vzorku ve vzduchu.
Vzorek
Potvrďte stisknutím tlačítka PRINT.
Pokud indikace váhy není nulová, stiskněte tlačítko TARE.
Pevné těleso položte na horní misku na vzorky.
Počkejte, až se zobrazí ukazatel stabilizace [ ], potom přeberte hodnotu
hmotnosti vzorku ve vzduchu stisknutím tlačítka PRINT.
Počkejte, až se zobrazí indikace sloužící pro stanovení hmotnosti vzorku v
pomocné kapalině.
Potvrďte stisknutím tlačítka PRINT.
Sejměte vzorek a v případě potřeby vynulujte váhu stisknutím tlačítka TARE.
18 ALT-A02/PLT-A01-BA-cz-1310
Vzorek vložte pod spodní misku na vzorky a ponořte do pomocné kapaliny,
V případě, že se vyskytnou chyby během stanovení hustoty, zobrazí se
Vzorek
pokud možno zabraňte vzniku vzduchových bublinek.
Vzorek musí být ponořen alespoň 1 cm.
Počkejte, až se zobrazí ukazatel stabilizace [ ], potom přeberte hodnotu
hmotnosti vzorku v pomocné kapalině stisknutím tlačítka PRINT. Zobrazí se
hustota vzorku.
Po připojení volitelné tiskárny můžete vytisknout indikaci hmotnosti s použitím
tlačítka PRINT.
Příklad výtisku (KERN YKB-01N):
d: 2.0000 g/cm3
Zpět do režimu vážení
Stiskněte tlačítko ON/OFF.
Nebo spusťte nový cyklus měření stisknutím tlačítka MENU.
zpráva „d-----“.
ALT-A02/PLT-A01-BA-cz-1310 19
6 Stanovení hustoty kapaliny
Při stanovení hustoty kapaliny se používá skleněné ponorné tělísko se známým
objemem. Skleněné ponorné tělísko nejprve zvažte ve vzduchu a potom v kapalině,
jejíž hustotu je třeba stanovit. Z rozdílu hmotnosti vyplývá výtlak, který software
přepočítá na hustotu.
Připravte váhu způsobem popsaným v kap. 3 „Instalace sady pro stanovení hustoty“.
Postavte úchyt ponorného košíku na kužel vážní desky.
Podstavec skleněné nádoby umístěte tak, aby se nedotýkal úchytu ponorného
košíku.
Vysokou skleněnou odměrku postavte do středu podstavce. Zavěste teploměr.
Připravte ponorné tělísko.
Tak dlouho regulujte teplotu zkoumané kapaliny / nástrojů / ponorného tělíska,
až bude konstantní. Zohledněte dobu zahřívání váhy.
Připojte váhu k napájení, provádí se autodiagnostika váhy. Váhu zapněte
s použitím tlačítka ON/OFF a počkejte, až se zobrazí indikace v gramech.
20 ALT-A02/PLT-A01-BA-cz-1310
6.1 Váhy s grafickým displejem (KERN ALT-B, PLT-A, PLT-F)
3,1000 g/cm3
V režimu vážení stiskněte tlačítko MENU. Zobrazí se hlavní menu.
S použitím navigačních tlačítek vyberte položku menu „Hustota“.
Potvrďte stisknutím tlačítka PRINT, zobrazí se aktuální nastavení.
S použitím navigačních tlačítek vyberte nastavení „Kapalina“.
Potvrďte stisknutím tlačítka PRINT, zobrazí se aktuálně nastavená hustota
ponorného tělíska (tovární nastavení 3,0000 g/cm3).
Načtěte hustotu ponorného tělíska z krytu pro uchovávání a zadejte ji. Za
účelem smazání přidržte stisknuté tlačítko TARE. S použitím navigačních
tlačítek
zvyšte nebo snižte číslici. S použitím tlačítka TARE vyberte další
číslici. Tento postup opakujte pro každou číslici.
Potvrďte stisknutím tlačítka PRINT. Zobrazí se indikace sloužící pro stanovení
hmotnosti ponorného tělíska ve vzduchu.
Pokud indikace váhy není nulová, stiskněte tlačítko TARE.
ALT-A02/PLT-A01-BA-cz-1310 21
Zavěste ponorné tělísko.
Počkejte, až se zobrazí ukazatel stabilizace [ ], potom přeberte hodnotu
hmotnosti stisknutím tlačítka PRINT.
Počkejte, až se zobrazí indikace sloužící pro stanovení hmotnosti ponorného
tělíska ve zkoumané kapalině.
Sejměte ponorné tělísko a v případě potřeby vynulujte váhu stisknutím tlačítka
TARE.
Naplňte skleněnou odměrku zkoumanou kapalinou.
22 ALT-A02/PLT-A01-BA-cz-1310
Ponorné tělísko ponořte do zkoumané kapaliny, pokud možno zabraňte vzniku
vzduchových bublinek.
Vzorek musí být ponořen alespoň 1 cm.
Počkejte, až se zobrazí ukazatel stabilizace [ ], potom přeberte hodnotu
hmotnosti stisknutím tlačítka PRINT. Zobrazí se hustota zkoumané kapaliny při
teplotě zobrazované na teploměru.
ALT-A02/PLT-A01-BA-cz-1310 23
V případě vzniku chyb během stanovení hustoty se zobrazí zpráva „d-----“.
07-09-11 11:14:57
d: 0.9748 g/cm3
Po připojení volitelné tiskárny můžete vytisknout hodnotu indikace stisknutím
tlačítka PRINT.
Příklad výtisku (KERN YKB-01N):
Za účelem provedení dalších měření se vraťte do režimu stanovení hustoty
stisknutím tlačítka MENU.
Zpět do režimu vážení stisknutím tlačítka ON/OFF.
24 ALT-A02/PLT-A01-BA-cz-1310
6.2 Váhy s LCD displejem
3,1000 g/cm3
(KERN ALS-A / ALJ-A, PLS-A / PLJ-A, PLS-F / PLJ-F, PLE-N)
V režimu vážení stiskněte tlačítko MENU. Zobrazí se první položka menu
„count“.
Stiskněte tlačítko MENU.
Potvrďte stisknutím tlačítka PRINT, zobrazí se aktuální nastavení.
S použitím tlačítka MENU vyberte nabídku „d Liquid“.
Potvrďte stisknutím tlačítka PRINT, zobrazí se aktuálně nastavená hustota
ponorného tělíska (tovární nastavení 3,0000 g/cm3).
Načtěte hustotu ponorného tělíska z krytu pro uchovávání nebo zavěšení a
zadejte ji. Za účelem smazání přidržte stisknuté tlačítko TARE. S použitím
navigačních tlačítek
zvyšte nebo snižte číslici. S použitím tlačítka TARE
vyberte další číslici. Tento postup opakujte pro každou číslici.
ALT-A02/PLT-A01-BA-cz-1310 25
Potvrďte zadanou hodnotu stisknutím tlačítka PRINT. Zobrazí se indikace
sloužící k označení hmotnosti ponorného tělíska ve vzduchu.
Potvrďte stisknutím tlačítka PRINT.
Pokud indikace váhy není nulová, stiskněte tlačítko TARE.
Ponorné tělísko zavěste do středu.
Počkejte, až se zobrazí ukazatel stabilizace [ ], potom přeberte hodnotu
hmotnosti ponorného tělíska ve vzduchu stisknutím tlačítka PRINT.
Počkejte, až se zobrazí indikace sloužící pro stanovení hmotnosti ponorného
tělíska ve zkoumané kapalině.
Potvrďte stisknutím tlačítka PRINT.
Sejměte ponorné tělísko a v případě potřeby vynulujte váhu stisknutím tlačítka
TARE.
Skleněnou odměrku naplňte zkoumanou kapalinou.
26 ALT-A02/PLT-A01-BA-cz-1310
Ponorné tělísko ponořte do zkoumané kapaliny, pokud možno zabraňte vzniku
V případě, že se vyskytnou chyby během stanovení hustoty, zobrazí se
vzduchových bublinek.
Vzorek musí být ponořen alespoň 1 cm.
Počkejte, až se zobrazí ukazatel stabilizace [ ], potom přeberte hodnotu
hmotnosti ponorného tělíska ve zkoumané kapalině stisknutím tlačítka PRINT.
Zobrazí se hustota zkoumané kapaliny při teplotě zobrazované na teploměru.
Po připojení volitelné tiskárny můžete vytisknout hodnotu indikace stisknutím
tlačítka PRINT.
Příklad výtisku (KERN YKB-01N):
d: 2.0000 g/cm3
Zpět do režimu vážení
Stiskněte tlačítko ON/OFF.
Nebo spusťte nový cyklus měření stisknutím tlačítka MENU.
zpráva „d-----“.
ALT-A02/PLT-A01-BA-cz-1310 27
ρ =
A
A-B
o
ρ
7 Podmínky přesného měření
Během stanovení hustoty existuje mnoho možností výskytu chyb.
Za účelem získání přesných výsledků při použití této sady pro stanovení hustoty
v kombinaci s váhou jsou nezbytné: podrobné znalosti a opatrnost.
7.1 Výpočet výsledků
Během stanovení hustoty pomocí váhy se vždy zobrazují výsledky se 4 místy po
čárce. Neznamená to však, že výsledky jsou přesné až po poslední zobrazované
místo, jako při výpočtu hodnoty. Proto také k výsledkům vážení používaným pro
výpočty přistupujte kriticky.
Příklad stanovení hustoty pevného tělesa:
Abyste mohli zaručit nejvyšší kvalitu výsledků, musí se jak čitatel, tak i jmenovatel
následujícího vzorce vyznačovat požadovanou přesností. Pokud je jeden z nich
nestabilní nebo chybný, pak je výsledek také nestabilní a chybný.
ρ = Hustota vzorku
A = Hmotnost vzorku ve vzduchu
B = Hmotnost vzorku v pomocné kapalině
ρ
= Hustota pomocné k a pal iny
o
7.2 Činitele ovlivňující chybu měření
7.2.1 Vzduchové bublinky
Malá bublinka o průměru 1 mm způsobuje výtlak 0,5 mg, zatímco bublinka o průměru
2 mm vytváří již výtlak 4 mg.
Proto zabraňte, aby k pevným tělesům nebo tělískům ponořeným do kapaliny
nepřilnuly vzduchové bublinky.
Naolejovaný povrch přispívá ke vzniku vzduchových bublinek při ponořování do
kapaliny, proto:
odmastěte vzorek pevného tělesa odolný vůči působení rozpouštědel
pravidelně čistěte všechny ponořované části a nedotýkejte se jich prsty.
Vzorek pevného tělesa (zvláště plochých předmětů) nedávejte na misku na vzorky
kromě kapaliny, protože při společném ponoření vznikají vzduchové bublinky.
7.2.2 Teplota
Pevná tělesa jsou obvykle necitlivá za změny teploty, proto změny hustoty z toho
vyplývající se opomíjejí. Ve skutečnosti si však všímejte teploty kapaliny používané
pro stanovení hustoty pevných těles, protože každá změna teploty o jeden °C
způsobuje změnu hustoty od 0,1 do 1 %. Tento efekt ovlivňuje třetí desetinné místo
výsledku.
28 ALT-A02/PLT-A01-BA-cz-1310
7.2.3 Vzorek pevného tělesa
Pokud objem vzorku je příliš velký, po jeho ponoření do kapaliny se zvedá hladina
kapaliny ve skleněné odměrce. Způsobuje to ponoření části zavěšení misky na
vzorky, a tímt o zvýšení výtlaku. Výsledkem toho se hmotnost vzorku v kapalině stává
menší.
Měření nelze provádět u vzorků s proměnlivým objemem nebo pohlcujících kapaliny.
7.2.4 Kapaliny
Z principu jsou pevná tělesa tak málo citlivá na teplotní výkyvy, že vyplývající změny
hustoty se nezohledňují. Protože se však stanovení hustoty pevných těles provádí
s použitím „Archimédova zákona“ pomocí pomocné kapaliny, je třeba její teplotu
zohlednit. V případě kapaliny má teplota silnější vliv a ve většině případů způsobuje
změny hustoty v řadě velikostí od 0,1 do 1 ‰ na každý °C. Ovlivňuje to již výsledek
na třetím místě po čárce.
7.2.5 Povrch
Zavěšení misky na vzorky proniká povrchem kapaliny. Tento stav se neustále mění.
Pokud vzorek nebo ponorné tělísko jsou relativně malé, povrchové pnutí zhoršuje
opakovatelnost výsledků. Přidání mal é ho mn ož s tv í povrchově aktivního přípravku
(přípravek na mytí nádobí) umožňuje vyhnout se povrchovému napětí a zvýšit
opakovatelnost.
7.3 Všeobecné informace
7.3.1 Hustota / relativní hustota
Relativní hustota je hmotnost zkoumaného tělesa vydělená hmotností vody (při 4 °C)
se stejným objemem. Proto také relativní hustota nemá žádnou jednotku. Hustota je
hmotnost vydělená objemem.
Pokud místo hustoty kapaliny ve vzorci použijete relativní hustotu, získáte chybný
výsledek. Pro kapalinu je směrodatná pouze její hustota.
7.3.2 Drift indikace váhy
Driftování (pravidelná změna výsledků v určitém směru) nemá žádný vliv na konečný
výsledek stanovení hustoty, i když zobrazovaná hmotnost se týká vážení ve
vzduchu. Přesné hodnoty se vyžadují pouze tehdy, jestliže se hustota kapaliny určuje
pomocí ponorného tělíska.
V případě změny teploty prostředí nebo umístění je nutné justovat váhu. Za tímto
účelem sejměte sadu pro určování hustoty a proveďte justování váhy se standardní
vážní deskou.
ALT-A02/PLT-A01-BA-cz-1310 29
8 Tabulka hustoty kapaliny
Teplota [°C]
Hustota ρ [g/cm3]
Voda
Etylalkohol
Metylalkohol
10
0.9997
0,7978
0,8009
11
0,9996
0,7969
0,8000
12
0,9995
0,7961
0,7991
13
0,9994
0,7953
0,7982
14
0,9993
0,7944
0,7972
15
0,9991
0,7935
0,7963
16
0,9990
0,7927
0,7954
17
0,9988
0,7918
0,7945
18
0,9986
0,7909
0,7935
19
0,9984
0,7901
0,7926
20
0,9982
0,7893
0,7917
21
0,9980
0,7884
0,7907
22
0,9978
0,7876
0,7898
23
0,9976
0,7867
0,7880
24
0,9973
0,7859
0,7870
25
0,9971
0,7851
0,7870
26
0,9968
0,7842
0,7861
27
0,9965
0,7833
0,7852
28
0,9963
0,7824
0,7842
29
0,9960
0,7816
0,7833
30
0,9957
0,7808
0,7824
31
0,9954
0,7800
0,7814
32
0,9951
0,7791
0,7805
33
0,9947
0,7783
0,7896
34
0,9944
0,7774
0,7886
35
0,9941
0,7766
0,7877
30 ALT-A02/PLT-A01-BA-cz-1310
9 Užitečné pokyny
• Abyste vytvořili opakovatelnou průměrnou hodnotu, je nutné několikrát změřit
hustotu.
• Vzorek / skleněné ponorné tělísko / skleněnou odměrku odolné vůči
rozpouštědlům odmastěte.
• Misky na vzorky / skleněné ponorné tělísko / skleněnou odměrku pravidelně
čistěte, nedotýkejte se rukama ponořované části.
• Vzorek / skleněné ponorné tělísko / pinzetu po každém měření osušte.
• Velikost vzorku přizpůsobte misce na vzorky (ideální velikost vzorku > 5 g).
• Používejte pouze destilovanou vodu.
• Při prvním ponoření lehce zatřeste miskou na vzorky a ponorným tělískem, aby
se uvolnily případné vzduchové bublinky.
• Nutně dávejte pozor, aby při opětovném ponoření do kapaliny nevznikaly
dodatečné vzduchové bublinky; vzorek vkládejte nejlépe pinzetou.
• Silně přilnavé vzduchové bublinky stáhněte pinzetou nebo jiným předmětem.
• Abyste zabránili přilnutí vzduchových bublinek, vzorek s pórovitým povrchem
nejprve vyhlaďte.
• Dávejte pozor na to, aby během vážení nekapala voda z pinzety na horní misku
na vzorky.
• Abyste snížili povrchové pnutí vody a tření vody o drát, do zkušební kapaliny
přidejte tři kapky povrchově aktivního přípravku, dostupného v prodeji (přípravek
na mytí nádobí) (změnu hustoty destilované vody ve výsledku přidání povrchově
aktivního přípravku můžete vynechat).
• Oválné vzorky můžete snadno uchopit pinzetou za obrysy zářezů.
• Hustotu pórovitých pevných těles můžete určit pouze přibližně. Během
ponořování do zkušební kapaliny nebude všechen vzduch vytlačen z pórů, co ž
způsobuje zkreslený výtlak.
• Abyste zabránili silným nárazům váhy, vzorek vkládejte opatrně.
• Zabraňte statickým výbojům, např. skleněné ponorné tělísko čistěte pouze
bavlněným hadříkem.
• Pokud se hustota pevného tělesa liší pouze nepatrně od hustoty destilované
vody, jako měřicí kapalinu můžete použít etanol. Ale nejprve zkontrolujte, zda je
vzorek odolný vůči rozpouštědlům. Navíc při práci s etanolem nutně dodržujte
platné bezpečnostní předpisy.
• Opatrně zacházejte se skleněnými ponornými tělísky (ztráta záručních nároků
v případě poškození).
• Abyste zabránili poškození sady pro stanovení hustoty způsobeného korozí,
nenechávejte ji delší dobu ponořenou do kapaliny.
ALT-A02/PLT-A01-BA-cz-1310 31
Loading...
