Kern PLS-A01 User guide [pl]

KERN & Sohn GmbH
Ziegelei 1 D-72336 Balingen E-mail: info@kern-sohn.com
Tel.: +49-[0]7433- 9933-0 Faks: +49-[0]7433-9933-149 Internet: www.kern-sohn.com
KERN ALS/PLS-A01
Wersja 1.5 04/2008 PL
ALS/PLS-A01-BA-pl-0815
PL
KERN ALS/PLS-A01
Wersja 1.5 04/2008
Instrukcja obsługi Zestaw do oznaczania gęstości dla wag precyzyjnych i analitycznych KERN ALT, KERN PLT, KERN ALS/ALJ, KERN ALS..N/ALJ..N, KERN PLS/PLJ
Spis treści:
1 WPROWADZENIE.......................................................................................................................... 3
1.1 ZAKRES DOSTAWY .................................................................................................................... 3
2 INSTALACJA ZESTAWU DO OZNACZANIA GĘSTOŚCI ........................................................... 5
3 ZASADA OZNACZANIA GĘSTOŚCI ............................................................................................ 9
3.1 WIELKOŚCI WPŁYWAJĄCE I ŹRÓDŁA BŁĘDÓW ............................................................................ 10
4 OZNACZANIE GĘSTOŚCI CIAŁ STAŁYCH ............................................................................... 11
4.1 MODELE KERN ALS/ALJ/PLS/PLJ........................................................................................ 12
4.2 MODELE ALJ..N/ALS..N ........................................................................................................ 17
4.3 MODEL KERN ALT, PLT........................................................................................................ 20
5 OZNACZANIE GĘSTOŚCI CIECZY ............................................................................................ 26
5.1 MODEL KERN ALS/ALJ/PLS/PLJ.......................................................................................... 28
5.2 MODELE KERN ALJ..N/ALS..N.............................................................................................. 32
5.3 MODEL KERN ALT, PLT........................................................................................................ 35

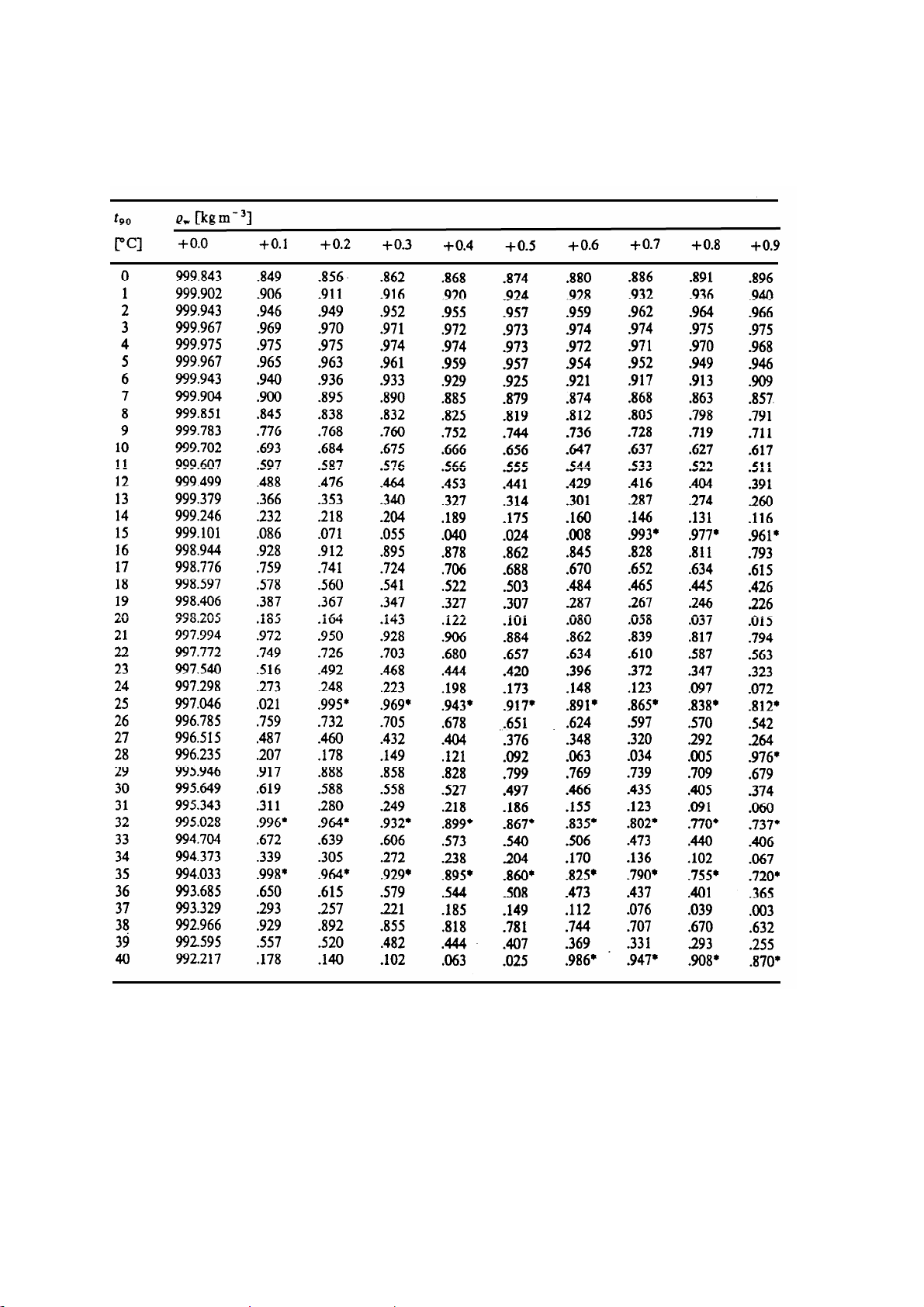

6 TABELA GĘSTOŚCI WODY ....................................................................................................... 40
7 ZALECENIA ................................................................................................................................. 41
2 ALS/PLS-A01-BA-pl-0815

1 Wprowadzenie

Przy zakupie zestawu do oznaczania gęstości jako akcesoriów do wagi elektronicznej do wyboru są 2 modele:
KERN ALS-A01 do wag analitycznych serii KERN ALT, KERN ALS/ALJ oraz
KERN ALS..N/ALJ..N (pasuje tylko do modeli z dokładnością odczytu d = 0,1 mg).
KERN PLS-A01 do wag precyzyjnych serii KERN PLS/PLJ oraz KERN PLT
(pasuje tylko do modeli z dokładnością odczytu d = 1 mg) W niniejszej instrukcji opisano tylko prace wykonywane z zestawem do określania gęstości. Dalsze informacje dotyczące obsługi wagi znajdują się w instrukcji obsługi dołączonej do każdej wagi.

1.1 Zakres dostawy

KERN ALS-A01:
Nr Oznaczenie
1 Podstawka na menzurkę
szklaną
2 Stojak 10 Drut
3 Wypornik szklany 11 Szalka z sitkiem
4 Menzurka szklana 12 Dodatkowe obciążniki (patrz rozdz. 5)
5 Uchwyt termometru 13 Dodatkowy stojak (odkładanie szalek na
6 Termometr Pinceta lub rys.
7 Drut Instrukcja obsługi
8 Hak wypornika
9 Szalka na próbki
próbki/wyporników)
ALS/PLS-A01-BA-pl-0815 3
KERN PLS-A01
Nr Oznaczenie
1 Stojak 7 Termometr
2 Szalka z sitkiem 8 Uchwyt termometru
3 Drut 9 Wypornik szklany
4 Szalka na próbki 10 Podstawka na menzurkę szklaną
5 Menzurka szklana 11 Dodatkowy stojak (odkładanie
szalek na próbki/wyporników)
6 Hak wypornika Pinceta lub rys.
Instrukcja obsługi
4 ALS/PLS-A01-BA-pl-0815

2 Instalacja zestawu do oznaczania gęstości

Ö Usunąć z wagi następujące części
Model KERN ALT:
Model KERN ALS/ALJ:
1
2
3
(1) Płytka wagi (2) Pierścień osłonowy
(1) Płytka wagi (2) Uchwyt płytki wagi (3) Pierścień osłonowy
ALS/PLS-A01-BA-pl-0815 5
Modele KERN PLS/PLJ, PLT:
Ö Instalacja zestawu do oznaczania gęstości
Modele KERN ALS/ALJ, KERN ALT: centralne mocowanie 1-punktowe
(1) Pokrywa osłony przeciw-
wiatrowej (2) Osłona przeciwwiatrowa (3) Płytka wagi
6 ALS/PLS-A01-BA-pl-0815
Modele KERN ALS..N/ALJ..N: centralne mocowanie 1-punktowe
ALS/PLS-A01-BA-pl-0815 7
Modele KERN PLS/PLJ, PLT: mocowanie 4-punktowe
Uwaga:
Podstawka menzurki szklanej nie może dotykać do stojaka!
Przy zainstalowanym zestawie do oznaczania gęstości nie jest możliwe
justowanie. W celu justowania należy zdjąć zestaw do oznaczania gęstości i założyć płytkę wagi.
8 ALS/PLS-A01-BA-pl-0815

3 Zasada oznaczania gęstości

g
m
g
m
g
A
A
Trzy ważne wielkości fizyczne to: objętość i masa ciał, jak również gęstość substancji. Masa i objętość są ze sobą sprzężone poprzez gęstość:
Gęstość [ ρ ] jest to stosunek masy [ m ] do objętości [ V ].
ρ =
Jednostką gęstości w układzie SI jest kilogram na metr sześcienny (kg/m3). 1 kg/m jest równy gęstości jednorodnego ciała, który przy masie 1 kg zajmuje objętość 1 m3 . Innymi często stosowanymi jednostkami są:
Dzięki zastosowaniu zestawu do oznaczania gęstości w połączeniu z wagami KERN ALS/ALJ/PLS/PLJ, KERN PLT oraz KERN ALT można szybko i pewnie określić gęstość ciał stałych oraz cieczy. W sposobie pracy zestawu do oznaczania gęstości wykorzystywana jest „zasada Archimedesa”:
m V
3
,
k
1
1
3
,
l
1
3
c
WYPÓR STANOWI SIŁĘ. DZIAŁA ONA NA CIAŁO ZANURZONE W CIECZY. WYPÓR CIAŁA JEST WPROST PROPORCJONALNY DO SIŁY CIĘŻKOŚCI WYPARTEJ PRZEZ NIE
WYPORU DZIAŁA PROSTOPADLE DO GÓRY.
cieczy. SIŁA
Dzięki temu obliczenie gęstości odbywa się według następujących wzorów:
Przy oznaczaniu gęstości ciał stałych
Za pomocą naszych wag ciała stałe można ważyć zarówno w powietrzu [ A ], jak również w wodzie [ B ]. Jeżeli gęstość wypieranego medium [ ρo ] jest znana, gęstość ciała stałego [ ρ ] oblicza się w następujący sposób:
ρ =
-B
ρ
o
ρ = Gęstość próbki A = Masa próbki w powietrzu B = Masa próbki w cieczy pomiarowej ρo = Gęstość cieczy pomiarowej
ALS/PLS-A01-BA-pl-0815 9
Przy oznaczaniu gęstości cieczy
G
A
Gęstość cieczy określana jest za pomocą wypornika, którego objętość ([ V ] patrz wytłoczenie) jest znana. Wypornik ważony jest zarówno w powietrzu [ A ], jak również w cieczy badanej [ B ].
Zgodnie z prawem Archimedesa na ciało zanurzone w cieczy działa siła wyporu [ G ]. Siła ta jest wprost proporcjonalna do siły ciężkości (ciężaru) cieczy wypartej przez objętość ciała. Objętość [ V ] ciała zanurzonego jest równa objętości wypartej cieczy.
ρ =
ρ =
V
-B
V
+
ρ
L
G = Wypór wypornika
Wypór wypornika = Masa wypornika w powietrzu [ A ] - Masa wypornika w cieczy badanej [ B ]
A zatem:
ρ = Gęstość cieczy badanej A = Masa wypornika w powietrzu B = Masa wypornika w cieczy badanej V = Objętość wypornika
ρL = Gęstość powietrza (0.0012 g/cm3)

3.1 Wielkości wpływające i źródła błędów

Ö Ciśnienie powietrza Ö Temperatura Ö Odchyłka objętości wypornika (± 0,005 cm3) Ö Naprężenie powierzchniowe cieczy Ö Pęcherzyki powietrza Ö Głębokość zanurzenia szalki na próbki względnie wypornika Ö Porowatość ciała stałego
10 ALS/PLS-A01-BA-pl-0815

4 Oznaczanie gęstości ciał stałych

Przygotować wagę w sposób opisany w rozdz. 2 „Instalacja zestawu do oznaczania gęstości”.
Ö Uchwyt termometru umieścić na krawędzi szklanej menzurki. Ö Zawiesić termometr Ö Wlać do menzurki szklanej ciecz pomiarową, której gęstość ρo jest znana.
Wysokość napełnienia powinna wynosić ok. ¾ pojemności.
Ö Menzurkę szklaną umieścić na środku podstawki. Ö Zawiesić szalkę na próbki na środku stojaka. Ö Tak długo regulować temperaturę cieczy pomiarowej, aż będzie ona stała.
ALS/PLS-A01-BA-pl-0815 11

4.1 Modele KERN ALS/ALJ/PLS/PLJ

Przycisk Wyświetlacz Opis
albo
Włączyć wagę, wykonywana jest samodiagnoza wagi.
Odczekać, aż zostanie wyświetlony wskaźnik stabilizacji i wskaźnik zera wagi.
Wybór menu: (w zależności od modelu) Nacisnąć przycisk TARE, na wyświetlaczu zostaną wyświetlone poziome linie, w czasie wyświetlania nacisnąć przycisk F. Zostanie wyświetlona pierwsza funkcja Add” lub „Pieces”.
Tak długo naciskać przycisk F, aż zostanie wyświetlona funkcja
12 ALS/PLS-A01-BA-pl-0815
oznaczania gęstości dla substancji stałych „Co”.
Potwierdzić wybór. Waga znajduje się teraz w trybie oznaczania gęstości substancji stałych.
O
O
O
Wybór cieczy pomiarowej:
W przypadku wybrania jako ciecz pomiarową wody destylowanej albo etanolu w następnym kroku menu należy wprowadzić temperaturę cieczy pomiarowej.
TE-L 0
Przycisk F umożliwia wybór pomiędzy następującymi ustawieniami:
H20 = woda destylowana
C2H5OH = etanol nother = dowolna ciecz
Potwierdzić wybór.
Odczytać na zawieszonym termometrze temperaturę cieczy pomiarowej, a następnie wprowadzić ją w następujący sposób (aktualna cyfra miga).
pomiarowa o znanej gęstości
Za pomocą przycisku F zmienić
TE-L 2
TE-L 2
wartość cyfry.
Za pomocą przycisku ON/OFF
wybrać zmienianą pozycję, aktywna pozycja każdorazowo miga.
Potwierdzić wprowadzoną wartość.
ALS/PLS-A01-BA-pl-0815 13
