Mode d'emploi
Jeu pour la détermination de la densité
KERN ALS/PLS-A01
Version 1.5
04/2008
F
ALS/PLS-A01-BA-f-0815
F
KERN ALS/PLS-A01
Version 1.5 04/2008
Mode d'emploi
Jeu pour la détermination de la densité avec les balances de
précision et d’analyse KERN ALT, KERN PLT, KERN ALS/ALJ,
KERN ALS..N/ALJ..N, KERN PLS/PLJ
Sommaire:
1 INTRODUCTION ............................................................................................................................ 4
1.1 FOURNITURES .......................................................................................................................... 4
2 INSTALLATION DU KIT DE DETERMINATION DE LA DENSITE............................................... 6
3 PRINCIPE DE LA DETERMINATION DE LA DENSITE ............................................................. 10
3.1 PARAMETRES D'INFLUENCE ET SOURCES D'ERREURS................................................................ 11
4 DETERMINATION DE LA DENSITE DE CORPS SOLIDES ...................................................... 12
4.1 MODELE KERN ALS/ALJ/PLS/PLJ ..................................................................................... 13
4.2 MODÈLE KERN ALS..N/ALJ..N.............................................................................................. 18
4.3 MODELE KERN ALT, PLT...................................................................................................... 21
5 DETERMINATION DE LA DENSITE DE LIQUIDES...................................................................27
5.1 MODELE KERN ALS/ALJ/PLS/PLJ ..................................................................................... 29
5.2 MODELE KERN ALJ..N/ALS..N.............................................................................................. 33
5.3 MODELE KERN ALT, PLT...................................................................................................... 36
6 TABLEAU DE LA DENSITE POUR L’EAU................................................................................. 41
7 RECOMMANDATIONS................................................................................................................ 42
ALS/PLS-A01-BA-f-0815 3
1 Introduction
Vous avez le choix entre 2 modèles à l’acquisition de kits d’étanchéité comme
accessoires pour votre balance électronique:
KERN ALS-A01 pour les balances analytiques de la série KERN ALT,
KERN ALS/ALJ et KERN ALS..N/ALJ...N (convenant
exclusivement aux modèles avec une précision de lecture d =
0,1 mg).
KERN PLS-A01 pour les balances analytiques de la série KERN PLS/PLJ et
KERN PLT (convenant exclusivement aux modèles avec une
précision de lecture d = 1 mg).
Cette notice ne décrit que les travaux avec le kit pour la détermination de la densité.
Pour de plus amples informations concernant l’utilisation de votre balance, veuillez
consulter la notice d’utilisation, qui est jointe à la balance respective.
1.1 Fournitures
KERN ALS-A01:
N° Désignation
1 plateforme pour le godet 9 plateau à échantillon
2 bâti 10 fil de métal
3 corps plongeant en verre 11 tamis
4 godet 12 lests (voir chap. 5)
5 fixation de thermomètre 13 bâti additionnel (réceptacle pour cuvettes
porte-échantillons / corps plongeants)
6 thermomètre pincette sans reprod.
7 fil de métal Mode d’emploi
8 crochet pour le corps
plongeant
4 ALS/PLS-A01-BA-f-0815
KERN PLS-A01
N° Désignation
1 bâti 7 thermomètre
2 tamis 8 fixation de thermomètre
3 fil de métal 9 corps plongeant en verre
4 Plateau à échantillon 10 plateforme pour le godet
5 godet 11 bâti additionnel (réceptacle pour
cuvettes porte-échantillons / corps
plongeants)
6 crochet pour le corps
plongeant
Mode d’emploi
pincette sans reprod.
ALS/PLS-A01-BA-f-0815 5
2 Installation du kit de détermination de la densité
Ö Retirer les pièces suivantes de la balance
Modèle KERN ALT:
Modèle KERN ALS/ALJ:
1
2
3
(1) Plateau de pesée
(2) Bague de protection
(1) Plateau de pesée
(2) Support du plateu de pésée
(3) Bague de protection
6 ALS/PLS-A01-BA-f-0815
Modèle KERN PLS/PLJ, PLT:
Ö Installation du kit de détermination de la densité
Modèle KERN ALS/ALJ, KERN ALT: attache 1 point centrale
(1) Couvercle pare-brise
(2) Pare-brise
(3) Plateau de pesée
ALS/PLS-A01-BA-f-0815 7
Modèle KERN ALS..N/ALJ..N: attache 1 point centrale
8 ALS/PLS-A01-BA-f-0815
Modèle KERN PLS/PLJ, PLT: attache 4 points
Attention:
• La plateforme pour le godet ne doit pas entrer en contact avec le bâti!
• Un ajustage correct n’est pas possible après installation du kit de densité.
Remettre en place le plateau de pesage pour un ajustage correct.
ALS/PLS-A01-BA-f-0815 9
3 Principe de la détermination de la densité
g
m
g
m
g
A
A-B
Les trois paramètres physiques importants sont le volume et la masse des corps
ainsi que la densité des substances. La masse et le volume sont reliés entre-eux par
la densité:
La densité [ ρ ] est le rapport de la masse [ m ] et du volume [ V ].
L’unité SI de la densité est le kilogramme par mètre cube (kg/m³). 1 kg/m³ est égale à
la densité d’un corps homogène, qui pour la masse de 1 kg prend le volume de 1 m³.
D’autres unités souvent utilisées sont:
Par la mise en œuvre de notre kit pour la détermination de la densité en combinaison
avec nos balances KERN ALS/ALJ/PLS/PLJ, KERN PLT et KERN ALT vous êtes en
mesure de déterminer rapidement et fiablement la densité de corps solides et de
liquides. Nos kits pour la détermination de la densité mettent en œuvre le "Principe
d’Archimède":
La poussée verticale est une force. Elle s’applique à un corps qui est
immergé dans un liquide. La poussée verticale du corps est juste égale à
la force pondérale du liquide déplacé. La force ascensionnelle agit
verticalement vers le haut.
La densité est ainsi extrapolée par application des formules suivantes:
Pour la détermination de la densité de corps solides
Nos balances permettent de peser le corps solide dans l’air [ A ] et dans l’eau [ B ].
Lorsque la densité du milieu ascensionnel [ ρ
solide [ ρ ] se calcule comme suit:
ρ = densité de l’échantillon
A = poids de l’échantillon dans l’air
B = poids de l’échantillon dans le liquide de mesure
ρo = densité du liquide de mesure
ρ =
ρ =
m
V
,
k
1
1
3
,
l
1
] est connue, la densité du corps
o
ρ
3
c
o
10 ALS/PLS-A01-BA-f-0815
Pour la détermination de la densité de liquides
G
A-B
La densité d’un liquide est déterminée à l’aide d’une corps plongeant dont le volume
([ V ] voir gravure) est connu. Le corps plongeant est pesé dans l’air [ A ] et dans le
liquide échantillon [ B ].
Selon la loi d’Archimède un corps plongé dans un liquide est soumis à une force
ascensionnelle [ G ]. En valeur absolue cette force est égale à la force pondérale du
liquide déplacé.
Le volume [ V ] du corps immergé est égal au volume du liquide déplacé.
ρ =
ρ =
V
V
+
ρ
L
G = poussée verticale du corps plongeant
poussée verticale du corps plongeant =
Poids du corps plongeant à l’air [ A ] - poids du corps plongeant en liquide
échantillon [ B ]
Il en résulte:
ρ = densité du liquide échantillon
A = poids du corps plongeant dans l’air
B = poids du corps plongeant dans le liquide échantillon
V = volume du corps plongeant
= densité de l’air (0.0012 g/cm3)
ρ
L
3.1 Paramètres d'influence et sources d'erreurs
Ö pression d´air
Ö température
Ö écart de volume du corps plongeant (± 0,005 cm³)
Ö tension superficielle du liquide
Ö bulles d’air
Ö profondeur d’immersion de la cuvette porte-échantillon ou du corps plongeant
Ö porosité du corps solide
ALS/PLS-A01-BA-f-0815 11
4 Détermination de la densité de corps solides
Préparer la balance comme le décrit le chap. 2 "Installation du kit de détermination
de la densité".
Ö monter la fixation pour le thermomètre sur le bord du godet.
Ö accrocher le thermomètre
Ö verser le liquide de mesure dont la densité ρo est connue dans le godet. le niveau
de remplissage doit araser les ¾ env. de la capacité.
Ö poser le godet au centre sur la plateforme
Ö accrocher le godet au centre de le bâti
Ö tempérer le liquide de mesure jusqu’à ce que la température demeure constante.
12 ALS/PLS-A01-BA-f-0815
4.1 MODELE KERN ALS/ALJ/PLS/PLJ
Appuyer sur
touche
Ecran Description
Mettre en marce la balance, la
balance effectue un test
automatique.
Attendre jusqu’à ce que sur
l’affichage de la stabilité et de la
balance apparaisse le zéro
Ou
Sélection du menu:
Enclencher la touche TARE,
jusqu’à ce que des lignes
horizontales apparaissent sur
l’afficheur, garder la touche F
enclenchée pendant cet
affichage. La première fonction
"Add" ou "Pieces" apparaît.
Garder la touche F enclenchée
jusqu’à ce que la fonction
ALS/PLS-A01-BA-f-0815 13
densité pour corps solides "Co"
apparaisse.
Confirmer votre sélection.
La balance se trouve maintenant
en mode de détermination de la
densité pour les corps solides.
O
O
O
Sélection du liquide de mesure:
Si vous avez sélectionné de l’eau distillée ou de l’éthanol comme liquide de
mesure saisissez la température du liquide de mesure à la phase de menu suivante.
TE-L 0
Vous pouvez sélectionner sur la
touche F l’un des réglages
suivants:
H2O = eau distillée
C2H5OH = éthanol
nother = Liquide de mesure
de votre choix,
dont la densité est
connue
Confirmer votre sélection.
Lisez la température du liquide
de mesure sur le thermomètre
accroché et saisissez-la comme
suit (le chiffre actuel clignote).
Sur la touche F vous modifiez la
TE-L 2
TE-L 2
valeur numérique du chiffre
Sur la touche ON/OFF vous
sélectionnez la décade à
modifier, la décade active
respective clignote
Confirmer votre sélection.
14 ALS/PLS-A01-BA-f-0815
O
O
O
0

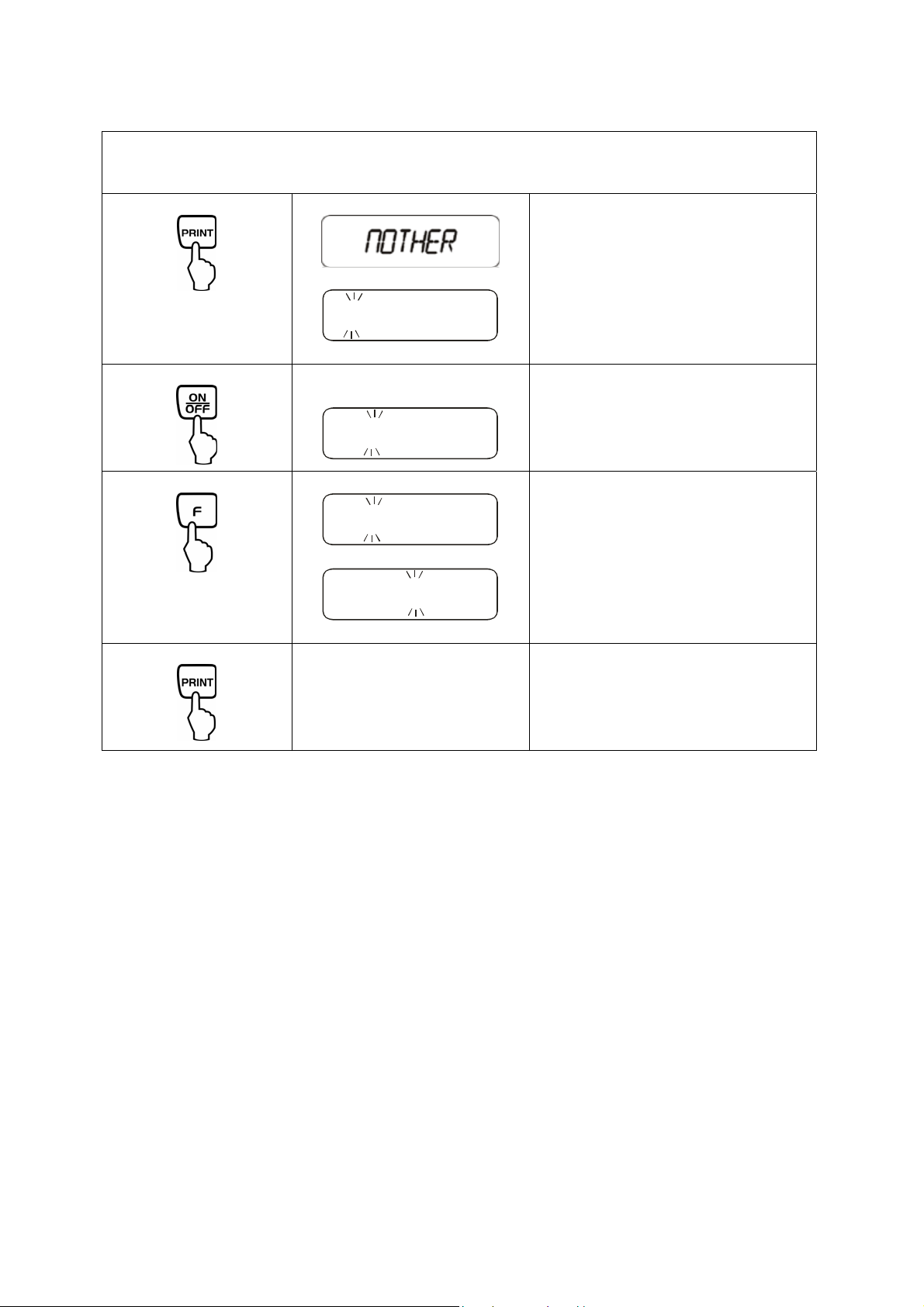

Si comme liquide de mesure vous avez sélectionné « otHer »saisissez la densité de
votre liquide de mesure à la phase de menu suivante.
z00000
z00000
z90000
Confirmer votre sélection.
Saisissez la densité de votre
liquide de mesure (le chiffre
actuel clignote).
Sur la touche ON/OFF vous
sélectionnez la décade à
modifier, la décade active
respective clignote
Sur la touche F vous modifiez la
valeur numérique du chiffre
z99780
Confirmer votre sélection.
ALS/PLS-A01-BA-f-0815 15
Après saisie des paramètres pour le liquide de mesure vous suivez les consignes de
guidage automatique de l’opérateur données par la balance.
LQADA
Posez le corps solide dans la
cuvette porte-échantillon du
haut
1.928
LQADL
g
Attendez que l’affichage du
poids par la balance se soit
stabilisé.
Par l’appel de la touche PRINT
est mémorisé le poids de
l’échantillon dans l’air .
Par l’affichage Load L vous
êtes invité à retirer l’échantillon
de la cuvette porte-échantillon
du haut et à le poser dans le
tamis du bas.
Utilisez à cet effet la pincette
jointe aux fournitures et veillez
à ce qu’aucune bulle d’air
n’adhère au corps solide.
16 ALS/PLS-A01-BA-f-0815
1.788
F 1.990
g
g
Attendez que l’affichage du
poids par la balance se soit
stabilisé.
Par l’appel de la PRINT est
mémorisé le poids de
l’échantillon dans le liquide
de mesure.
La densité de l’échantillon
(ρ) est maintenant extrapolée
automatiquement et affichée
sur le display
[ g/cm3 ].
Edition des données à
l’interface sériel RS 232.
Le résultat est affiché en
g/cm³.
Retirez l’échantillon, le résultat de la mesure continue d’être affiché.
Sur la touche TARE vous
retournez en mode de pesée.
ALS/PLS-A01-BA-f-0815 17

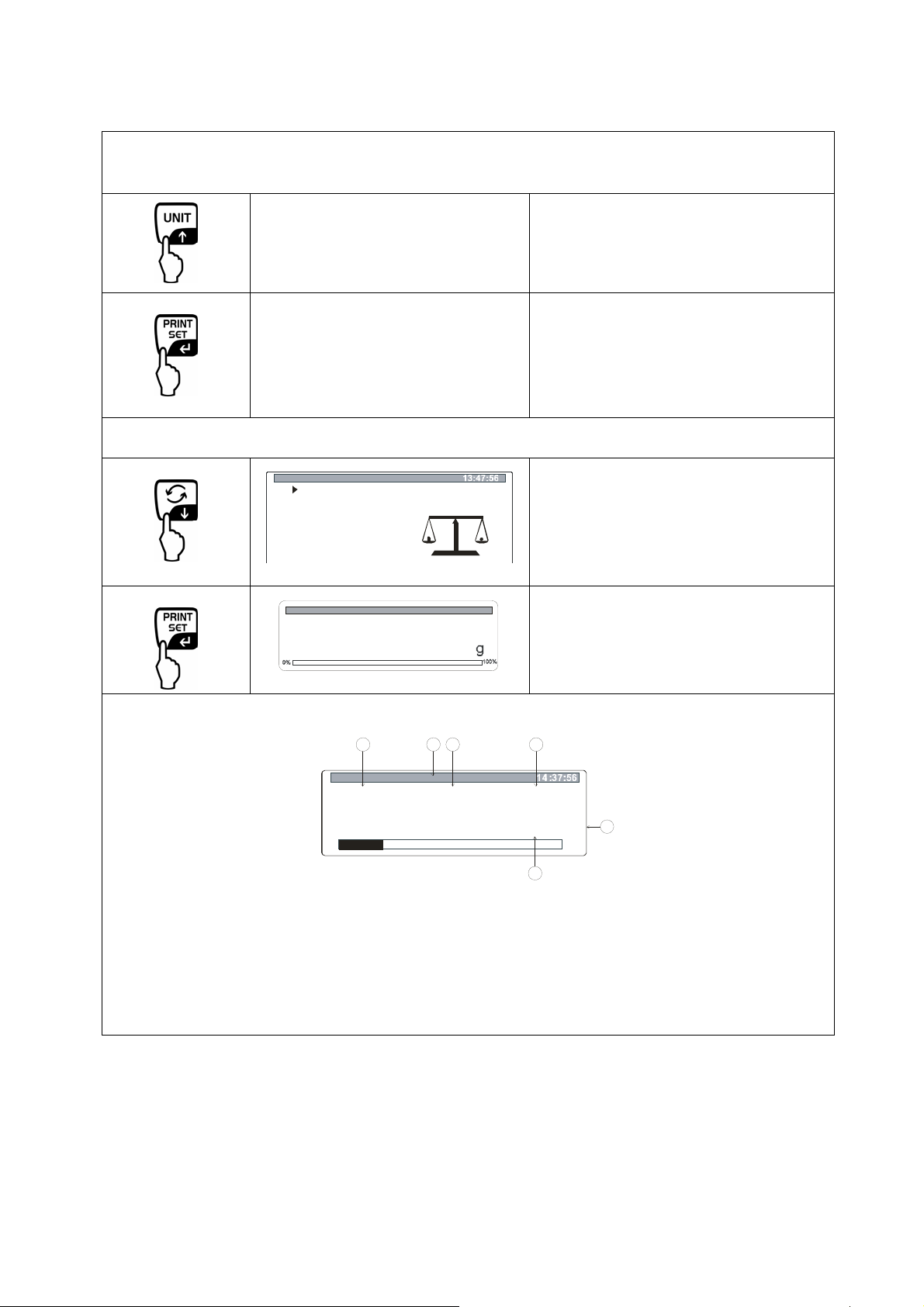

4.2 Modèle KERN ALS..N/ALJ..N
Méthode:
− Appuyer sur la touche . Appelez la touche UNITS et sélectionnez
F6 d_Co.
− Appelez PRINT afin de faire démarrer la fonction de la densité.
− Appelez la touche UNITS et sélectionnez le liquide, dont la densité doit
être déterminée.
Ø
La densité du corps solide peut être contrôlée dans un des trois liquides:
• H2O (eau distillée),
• C2H5OH (alcool dénaturé 100% +/- 0.1% à une temp. de 20°C),
• AnotHEr (un autre liquide de densité connue).
− Validez la sélection du liquide sur PRINT.
− Lorsque H2O ou C2H5OH est sélectionné, le programme évolue vers la
phase suivante, la saisie de la température effective du liquide.
L’information sur l’affichage permet la saisie de la température du liquide
du thermomètre.
Saisie de la température sur la touche UNITS ou .
− Après le réglage de la température, validez sur la touche PRINT.
18 ALS/PLS-A01-BA-f-0815
Après avoir sélectionné le liquide AnotHEr par appel de la touche ENTER, le
programme évolue vers la phase suivante, lorsque la densité du liquide doit être
saisie. Saisissez la valeur de la densité du liquide sur la touche de fonction de la
balance.
− Appelez la touche UNITS ou pour modifier la valeur après la virgule.
− Appelez la touche F pour sélectionner la valeur après la virgule.
− Après le réglage de la température, validez sur la touche PRINT.
Après l’information écrite sur les paramètres du liquide, le logiciel de la balance
avance automatiquement vers les phases de traitement suivantes. Ordres qui
informent l’utilisateur, que le logiciel est prêt à recevoir les données suivantes,
(masse de l’échantillon à l’air et dans le liquide) pour corriger la densité de
l’échantillon examiné.
Lorsque la balance affiche LOAD A, posez l’échantillon sur le plateau de la balance
du haut. La masse de l’échantillon à l’air est affichée sur le display.
Appelez la touche PRINT lorsque le résultat est stable. Cette masse est mémorisée
dans la mémoire de la balance comme masse à l’air.
ALS/PLS-A01-BA-f-0815 19
− LoAd L apparaît sur le display.
Retirez obligatoirement à chaque fois l’échantillon du plateau de balance du haut et
posez-le sur le plateau de balance du bas.
Appelez la touche PRINT lorsque le résultat est stable. Cette masse est enregistrée
dans la mémoire de la balance comme masse dans le liquide et la masse de
l’échantillon est automatiquement comptée.
Contrôlez si des bulles d’air adhèrent à l’échantillon. Ceci pourrait induire des erreurs
pendant les mesures.
Fonction des touches après la procédure
Edition du résultat de la densité
Démarrage de la procédure de
densité des solides suivante
Retour au menu
20 ALS/PLS-A01-BA-f-0815
4.3 Modèle KERN ALT, PLT
n
n
Appuyer sur
touche
Ecran Description
20.02.05
P8
01 Parts Count
02 Checkweighing
03 Filling
04 Percont
05 Animal
06 Density
07
Formulation
Statistics
08
M0 Basic weighing
M1 Parts counting
M2 Checkweighing
M3 Fill ing
M4 Percent
M5 Animal weighing
M6 Density
M7 Formulation
M8 Statistics
Density setup
M6
01 Procedure
02 Liquid
03 Temperature
04 Density
05 Statistics
06 Ru
Mode
Mode20.02.05
ableden
1
ableddis
0
1
sableden
disabled
0
enable d
1
ableden
1
1
enable d
SOLID DENSITY
WATER
22
1.0546
OFF
C
g/cm3
Activez dans le menu régime de
fonctionnement "densité"
(voir notice d’utilisation balance)
Sur le curseur (►) sélectionnez
le point de menu "densité M6"
La sélection de paramètres
apparaît.
C’est ici que sont consignés vos
paramètres pour la détermination
de la densité.
ou
Paramètre 01 Procédure
Density setup
01 Procedure
M6
0
2
Sinker volume
0 Statistics
3
0 Run
ou
4
Density setup
M6
01 Procedure
02 Liquid
03 Temperature
04 Density
05 Statistics
06 Ru
LIQUID
DENSITY
g/cm3
0000
1.0
OFF
SOLID DENSITY
WATER
22
1.0546
OFF
C
g/cm3
Sur le curseur (►) appelez les
paramètres.
Le point de menu actuel clignote
Activer réglage pour "corps
solide"
Confirmer votre sélection.
La balance se trouve maintenant
en mode de détermination de la
densité pour les corps solides.
ALS/PLS-A01-BA-f-0815 21
n
n
Paramètre 02 Liquide
Le point de menu actuel clignote
ou
Density setup
M6
01 Procedure
02 Liquid
03 Temperature
04 Density
05 Statistics
06 Ru
SOLID DENSITY
WATER
22
1.0546
OFF
C
g/cm3
Sélection de votre liquide de
mesure:
Water = eau distillée
Alcohol = éthanol
Other = Liquide de mesure
de votre choix, dont
la densité est
connue
Confirmer votre sélection.
Si vous avez sélectionné comme liquide de mesure de l’eau dist. ou de l’éthanol
saisissez la température du liquide de mesure à la phase de menu suivante:
Paramètre 03 Température
ou
Density setup
M6
01 Procedure
02 Liquid
03 Temperature
04 Density
05 Statistics
06 Ru
SOLID DENSITY
WATER
22
1.0546
OFF
C
g/cm3
Le point de menu actuel clignote
Relevez la température du
liquide de mesure sur le
thermomètre immergé et
saisissez-la par les touches
fléchées (valeur entre
15°C – 35°C)
Confirmer votre sélection.
22 ALS/PLS-A01-BA-f-0815
n
Si comme liquide de mesure vous avez sélectionné Other saisissez la densité de
votre liquide de mesure (en fonction de la température) à la phase de menu suivante.
Paramètre 04 Densité
Density setup
M6
01 Procedure
02 Liquid
03 Temperature
04 Density
05 Statistics
06 Ru
ou
ou
Paramètre 05 Statistiques
SOLID DENSITY
WATER
22
1.0546
OFF
C
g/cm3
Saisissez la densité de votre
liquide de mesure (le chiffre
actuel clignote)
La valeur numérique de la
décade change
Sélection de la décade à
changer, la décade
respectivement active clignote
Confirmer votre sélection.
L’activation de la combinaison densité / statistiques et l’appel de la "touche UNIT"
entraîne la prise en charge de la valeur affichée pour les statistiques (voir notice
d’utilisation de la balance).
ALS/PLS-A01-BA-f-0815 23
n
Paramètre 06 Run
Après saisie des paramètres suivent les consignes de guidage automatique de
l’opérateur données par la balance pour la détermination de la densité.
Density setup
M6
01 Procedure
02 Liquid
03 Temperature
04 Density
05 Statistics
06 Ru
27.3.05
0%
SOLID DENSITY
WATER
22
1.0546
OFF
Density
W eighing in the air.
Place an object [ Enter]
0.0001
C
g/cm3
g
100%
A l'aide de la choix de paramètre
"06 Run" vous parvenez dans le
mode de détermination de la
densité et le display graphique
apparaît.
27.3.05
0%
Density
W eighing in the air.
Place an object [ Enter]
0
0.0000
g
100%
Attendre jusqu’à ce que sur
l’affichage de la stabilité et de la
balance apparaisse le zéro
Posez le corps solide dans la
cuvette porte-échantillon du haut.
Attendez que l’affichage du poids
27.3.05
0%
Density
W eighing in the air.
Place an object [ Enter]
252.00
g
100%
par la balance se soit stabilisé.
Par l’appel de la touche PRINT est
mémorisé le poids de
l’échantillon dans l’air.
24 ALS/PLS-A01-BA-f-0815
27.3.05
0%
27.3.05
0%
Density
W eighing in a liquid
Place an object [ E nter]
2.5200
Density
W eighing in a liquid
Place an object [ E nter]
000.00
g
g
100%
100%
Vous êtes invité à retirer
l’échantillon de la cuvette porteéchantillon du haut et à le poser
dans le tamis du bas.
Utilisez à cet effet la pincette jointe
aux fournitures et veillez à ce
qu’aucune bulle d’air n’adhère au
corps solide.
Attendez que l’affichage du poids
27.3.05
0%
Density
W eighing in a liquid
Place an object [ E nter]
2.0035
g
100%
par la balance se soit stabilisé.
Par l’appel de la touche PRINT est
mémorisé le poids de
l’échantillon dans le liquide de
mesure.
27.3.05
W1=2.5200
0%
Density
W2=2.0035 D=0.9986
... to c o n tin u e [U n it s ]
4.40
g /
cm3
100%
La densité de l’échantillon (ρ)
est maintenant extrapolée
automatiquement et affichée sur le
display [ g/cm³ ].
Retirez l’échantillon, le résultat de la mesure continue d’être affiché.
Vous devez appeler la touche
UNIT pour lancer un nouveau
cycle de mesure.
Edition des données à l’interface
sériel RS 232.
Le résultat est affiché en g/cm³.
ALS/PLS-A01-BA-f-0815 25
Retour en mode de pesage
M0 Basic weighing
M1 Parts counting
M2 Checkweig hing
M3 Fill ing
M4 Percent
M5 Animal weighing
M6 Density
Mode20.02.05
Weighing29.12.04
13:47:32
0.0000
Vue d’ensemble des affichages:
6 345
27.3.05
W1=2.5200
0%
1. Densité de l’échantillon (ρ)
2. Unité de mesure de la densité
3. Densité du liquide de mesure
4. Poids de l’échantillon dans le liquide de mesure
5. Mode de fonctionnement (barre d'état)
6. Poids de l’échantillon dans l’air
Density
W2 =2 .0 03 5 D=0.9 98 6
... to c o n t in u e [ U n its ]
Curseur (►) en M0 Basic
weighing
g /
4.40
1
cm3
100%
2
26 ALS/PLS-A01-BA-f-0815
5 Détermination de la densité de liquides
Préparer la balance comme le décrit le chap. 2 "Installation du kit de détermination
de la densité".
PLS/PLJ
ALS/ALJ
Ö monter la fixation pour le thermomètre sur le bord du godet.
Ö accrocher le thermomètre
Ö versez le liquide de mesure dans le godet. le niveau de remplissage doit araser
les ¾ env. de la capacité.
Ö tempérer le liquide de mesure jusqu’à ce que la température demeure constante.
Ö préparez le corps plongeant en verre
ALS/PLS-A01-BA-f-0815 27
Ö si sur le display apparaît le message "
poids additionnels pour équilibrer le plateau de pesage enlevé:
noKK
“, lestez latéralement le bâti par des
poids additionnels
28 ALS/PLS-A01-BA-f-0815
5.1 MODELE KERN ALS/ALJ/PLS/PLJ
Appuyer sur
touche
Ecran Description
Mettre en marce la balance, la
balance effectue un test
automatique.
Attendre jusqu’à ce que sur
l’affichage de la stabilité et de la
balance apparaisse le zéro
Sélection du menu:
-
ou
-
L
VOL
Enclencher la touche TARE, des
lignes horizontales apparaissent
sur l’afficheur, garder la touche
F enclenchée pendant cet
affichage. La première fonction
"Add" ou "Pieces" apparaît.
Gardez la touche F enclenchée
jusqu’à ce que la fonction
densité pour liquides "Li"
apparaisse.
Confirmer votre sélection.
La balance se trouve maintenant
en mode de détermination de la
densité pour les liquides.
L’affichage vol vous invite à
saisir le volume du
corps plongeant (voir gravure
sur le crochet de fixation).
Saisissez autant de chiffres
après la virgule que la balance
affiche.
ALS/PLS-A01-BA-f-0815 29
A la première mise en service,
00000.000
00009.998
Saisie du volume du corps plongeant
(voir gravure sur le crochet de fixation, indication en cm³ p. ex. 9,9984 cm³):
g
g
seule une suite de zéros
apparaît sur le display.
Si d’autres déterminations de la
densité ont précédées c’est le
volume du corps plongeant
utilisé en dernier qui apparaît.
00000.000
00009.000
00009.998
g
g
g
Sur la touche ON/OFF vous
sélectionnez la décade à
modifier, la décade active
respective clignote
Sur la touche F vous modifiez
la valeur numérique du chiffre
Confirmer votre sélection.
La saisie est mémorisée.
LQADA
30 ALS/PLS-A01-BA-f-0815
Attendre jusqu’à ce que sur
l’affichage de la stabilité et de
la balance apparaisse le zéro
Détermination du poids du corps plongeant à l’air
10.256
g
Accrochez le corps plongeant
au centre,
la mesure s’effectue sans
godet
Attendez que l’affichage du
poids par la balance se soit
stabilisé.
Par l’appel de la touche
PRINT est mémorisé le poids
de l’échantillon dans l’air.
Détermination du poids du corps plongeant en liquide échantillon
LQADL
Enlevez le corps plongeant
Posez le godet avec le liquide
de mesure au centre sur la
plateforme
Plongez le corps plongeant
dans le liquide de mesure et
accrochez-le au bâti.
Le liquide de mesure devrait
recouvrir le corps plongeant
sur 10 -15 mm.
ALS/PLS-A01-BA-f-0815 31
9.563
F 0.925
Retirez l’échantillon, le résultat de la mesure continue d’être affiché.
g
g
Attendez que l’affichage du
poids par la balance se soit
stabilisé.
Par l’appel de la PRINT est
mémorisé le poids du corps
plongeant dans le liquide de
mesure
La densité du liquide (ρ) est
maintenant extrapolée
automatiquement et affichée
sur le display
[ g/cm3 ].
Edition des données à
l’interface sériel RS 232.
Le résultat est affiché en g/cm³.
Sur la touche TARE vous
retournez en mode de pesée.
32 ALS/PLS-A01-BA-f-0815
5.2 Modèle KERN ALJ..N/ALS..N
Méthode:
− Appuyer sur la touche . Appelez la touche UNITS et sélectionnez
F7 d_Li.
Ø
− Appelez PRINT afin de faire démarrer la fonction de la densité.
− Sur le display apparaît l’injonction de saisir la capacité du flotteur vol.
− Le volume du flotteur peut être saisi avec la même précision que celle qui
est indiquée sur la balance. Si l’intervalle de mesure sur l’échelle de la
balance est de 0,001 g, le volume figurant sur le crochet du flotteur devrait
être saisi avec une précision de trois décimales après la virgule.
Saisissez le volume du flotteur sur les touches:
− Appelez la touche UNITS ou pour modifier la valeur après la virgule.
− Appelez la touche F pour sélectionner la valeur après la virgule.
− Validez les réglages sur la touche PRINT.
Lorsque la densité du liquide a été déterminée, la dernière capacité du flotteur en
date apparaît sur le display. Contrôlez si elle est la même que le volume du flotteur
qui figure sur le crochet.
Le volume du flotteur est reporté dans la mémoire de la balance.
LoAd A et 0.000 apparaissent sur le display.
ALS/PLS-A01-BA-f-0815 33
Pesez le flotteur à l’air, puis accrochez-le au support du plateau de pesée sans
bêcher.
− Pour consigner cette valeur dans la mémoire de la balance, appelez la
touche PRINT lorsque le résultat est stable.
− LoAd L apparaît sur le display – invitation à peser le flotteur dans un
liquide étalonné.
Prenez le flotteur du plateau de la balance et posez le bêcher avec le liquide sur le
support de bêcher. Mettez au point la quantité de liquide, lorsque le flotteur est
immergé à 10 - 15mm au-dessous de la surface du liquide. Immergez le flotteur dans
le liquide et accrochez-le au support. Sa masse dans le liquide est affichée sur le
display.
34 ALS/PLS-A01-BA-f-0815
− Appelez la touche PRINT lorsque le résultat est stable, pour saisir la valeur
dans la mémoire de la balance.
− Le résultat de la densité du liquide apparaît durablement sur le display.
− Afin d’éviter les erreurs pour les unités de mesure, le résultat est précédé
de la lettre F.
Contrôlez si des bulles d’air adhèrent au flotteur. Ceci pourrait induire des erreurs
pendant les mesures.
Fonction des touches après la procédure
Edition du résultat de la densité
Démarrage de la procédure de
densité des solides suivante
Retour au menu
Le résultat apparaît sur le display en [g/cm3]. Il ne varie plus, même si l’échantillon
est prélevé.
ALS/PLS-A01-BA-f-0815 35
5.3 Modèle KERN ALT, PLT
n
n
Appuyer sur
touche
Ecran Description
20.02.05
P8
01 Parts Count
02 Checkweighing
03 Filling
04 Percont
05 Animal
06
Density
07 Formulation
08
Statistics
M0 Basic weighing
M1 Parts counting
M2 Checkweighing
M3 Filling
M4 Percent
M5 Animal weighing
M6 Density
Density setup
M6
01 Procedure
02 Liquid
03 Temperature
04 Density
05 Statistics
06 Ru
Mode
Mode20.02.05
disabled
1
enabled
0
1
disabled
disabled
1
enabled
0
disabled
1
0
enabled
SOLID DENSITY
WATER
22
1.0546
OFF
C
g/cm3
Activez dans le menu régime de
fonctionnement "densité" (voir
notice d’utilisation balance,
chap. 8.1)
Sur le curseur (►) sélectionnez
le point de menu "densité M6"
La sélection de paramètres
apparaît.
C’est ici que sont consignés vos
paramètres pour la détermination
de la densité.
ou
Paramètre 01 Procédure
Density setup
M6
01 Procedure
02 Liquid
03 Temperature
04 Density
ou
05 Statistics
06 Ru
Density setup
01 Procedure
M6
0
2
Sinker volume
0 Statistics
3
0 Run
4
LIQUID DENSITY
WATER
22
1.0546
OFF
LIQUID
1.0
OFF
0000
C
g/cm3
DENSITY
g/cm3
Sur le curseur (►) appelez les
paramètres.
Le point de menu actuel clignote
Activer réglage pour "liquide"
Confirmer votre sélection.
La balance se trouve maintenant
en mode de détermination de la
densité pour les liquides.
36 ALS/PLS-A01-BA-f-0815
Paramètre 02 Sinker volume
Saisie du volume du corps plongeant
(voir gravure sur le crochet de fixation, indication en cm³ p. ex. 10,085 cm³):
Density setup
01 Procedure
M6
0
2
Sinker volume
0 Statistics
3
0 Run
4
LIQUID
0000
1.0
OFF
DENSITY
g/cm3
Le point de menu actuel clignote
La valeur numérique de la
décade change
ou
Sélection de la décade à
changer, la décade
ou
Density setup
01 Procedure
M6
0
2
Sinker volume
0 Statistics
3
0 Run
4
LIQUID
0 0850
1.
OFF
DENSITY
g/cm3
respectivement active clignote
Confirmez votre réglage.
Paramètre 03 Statistiques
L’activation de la combinaison densité / statistiques et l’appel de la "touche UNIT"
entraîne la prise en charge de la valeur affichée pour les statistiques (voir notice
d’utilisation de la balance).
Paramètre 04 Run
Après saisie des paramètres suivent les consignes de guidage automatique de
l’opérateur données par la balance.
Density setup
01 Procedure
M6
0
2
0 Statistics
3
0 Run
4
27.3.05
0%
Sinker volume
Density
W eighing in the air.
Place a [ Enter]sinker
0.0001
LIQUID
0 0850
1.
OFF
DENSITY
g/cm3
g
100%
A l'aide de la choix de paramètre
"04 Run" vous parvenez dans le
mode de détermination de la
densité et le display graphique
apparaît.
ALS/PLS-A01-BA-f-0815 37
Détermination du poids du corps plongeant à l’air
27.3.05
0%
Density
W eighing in the air.
Place a [ Enter]sinker
0
0.0000
KERN PLT:
g
100%
Attendre jusqu’à ce que sur
l’affichage de la stabilité et de la
balance apparaisse le zéro
Accrochez le corps plongeant au
centre,
La mesure s’effectue sans godet
27.3.05
0%
27.3.05
0%
Density
W eighing in the air.
Place a [ Enter]sinker
24 9617.
Density
W eighing in a liquid
Place a [ Enter]sinker
24 9617.
g
g
100%
100%
Attendez que l’affichage du poids
par la balance se soit stabilisé.
Par l’appel de la touche PRINT est
mémorisé le poids de
l’échantillon dans l’air
38 ALS/PLS-A01-BA-f-0815
Détermination du poids du corps plongeant en liquide échantillon
0%
27.3.05
W eighing in a liquid
Place a [ Enter]sinker
Density
0.0000
KERN ALT:
KERN PLT:
g
100%
Enlevez le corps plongeant,
Posez le godet avec le liquide
échantillon au centre sur la
plateforme
Plongez le corps plongeant dans
le liquide de mesure et accrochezle en haut à l’anneau de levage.
Le liquide échantillon devrait
recouvrir le corps plongeant sur
10 -15 mm.
27.3.05
0%
Density
W eighing in a liquid
Place a [ Enter]sinker
14 8795.
g
100%
Attendez que l’affichage du poids
par la balance se soit stabilisé.
Par l’appel de la touche PRINT est
mémorisé le poids du corps
plongeant dans le liquide
échantillon.
27.3.05
W1=2 .4 9617
0%
Density
W2= .14 8795 D= .10 0850
... to c o n tin u e [U n it s ]
0 9987.
g /
cm3
100%
La densité du liquide échantillon
(ρ) est maintenant extrapolée
automatiquement et affichée sur le
display [ g/cm3 ].
ALS/PLS-A01-BA-f-0815 39
Retirez l’échantillon ou le corps plongeant, le résultat de la mesure continue d’être
affiché.
Retour en mode de pesage
M0 Basic weighing
M1 Parts counting
M2 Checkweig hing
M3 Fill ing
M4 Percent
M5 Animal weighing
M6 Density
Mode20.02.05
Weighing29.12.04
0.0000
Vous devez appeler la touche
UNIT pour lancer un nouveau
cycle de mesure.
Edition des données à l’interface
sériel RS 232.
Le résultat est affiché en g/cm³.
Curseur (►) en M0 Basic
weighing
13:47:32
Vue d’ensemble des affichages:
6 345
27.3.05
W1=2 .4 9617 W2= .14 8795 D= .10 0850
Density
... to c o n t in u e [ U n its ]
0 9987.
0%
1
1. Densité du liquide échantillon (ρ)
2. Unité de mesure de la densité
3. Volume du corps plongeant
4. Poids du corps plongeant dans le liquide échantillon
5. Mode de fonctionnement (barre d'état)
6. Poids du corps plongeant dans l’air
g /
cm3
100%
2
40 ALS/PLS-A01-BA-f-0815
6 Tableau de la densité pour l’eau
* L’astérisque signifie que le chiffre à gauche de la virgule est diminué de 1.
Tableau de "détermination de masse" par M. Kochsiek, M. Gläser
ALS/PLS-A01-BA-f-0815 41
7 Recommandations
• Plusieurs mesures de la densité sont nécessaires pour former une moyenne
reproductible
• Dégraissez les échantillons résistants aux solvants/corps plongeants en verre/ le verre
du godet.
• Nettoyez régulièrement les cuvettes porte-échantillons / les corps plongeants en verre /
le verre du godet, n’entrez pas en contact avec les mains avec la pièce à immerger
• Séchez après chaque mesure l’échantillon / le corps plongeant en verre / les pincettes.
• Adaptez la taille de l’échantillon à la cuvette porte-échantillon
(taille idéale de l’échantillon > 5 g).
• N’utilisez que de l’eau distillée.
• Agitez légèrement avant la première immersion les cuvettes porte-échantillons et les
corps plongeant pour les débarrasser d’évt. bulles d’air.
• Veillez strictement à ce que lors d’une nouvelle immersion dans le liquide aucune bulle
d’air additionnelle n’adhère; mieux encore déposez l’échantillon à l’aide d’une pincette.
• Enlevez des bulles d’air qui adhèrent fortement au moyen d’un fin pinceau ou d’un
auxiliaire analogue.
• Pour éviter la formation de bulles d’air qui adhèrent, lissez au préalable les échantillons
qui ont une surface rugueuse.
• Veillez en cours de pesage "échantillon dans liquide de mesure" qu’il n’y ait pas d’eau qui
s’égoutte par l’usage de la pincette sur la cuvette porte-échantillon du haut.
• Pour réduire la tension superficielle de l’eau et diminuer le frottement de l’eau sur le fil de
fer, ajoutez au liquide de mesure trois gouttes d’un agent détersif se trouvant
communément dans le commerce (produit pour la vaisselle) (l’altération de la densité de
l’eau dist. par suite de l’ajout de l’agent détersif peut être négligée).
• Les échantillons de forme ovale peuvent être saisis plus facilement au moyen de la
pincette si on les dote d’entailles.
• La densité de corps solides poreux ne peut être déterminée qu’avec une certaine
approximation. Lors de leur immersion dans le liquide de mesure tout l’air n’est pas
éliminé des pores, ceci conduit à des défauts de poussée verticale.
• Afin de prévenir de fortes vibrations de la balance, posez l’échantillon avec précaution.
• Evitez la formation de charges statiques, p. ex. ne séchez les corps plongeant en verre
qu’avec un chiffon en coton.
• Si la densité de votre corps solide ne se distingue que faiblement de celle de l’eau dist. ,
l’éthanol peut servir de liquide de mesure. Mais vérifiez au préalable, que l’échantillon est
résistant aux solvants. De plus pour les travaux avec l’éthanol, il convent de respecter
scrupuleusement les directives de sécurité en vigueur.
• Traiter le corps plongeant en verre avec soin
(il n’y a pas de recours en garantie en cas d’endommagement).
42 ALS/PLS-A01-BA-f-0815
Loading...
