3 Grondopmerkingen (algemene informatie)
3.1 Gebruik volgens bestemming
De door u aangekochte weegschaal dient ter bepaling van het gewicht (de
weegwaarde) van het gewogen materiaal. Hij dient te worden beschouwd als een
“niet-zelfstandige weegschaal” d.w.z. de gewogen voorwerpen dienen met de hand
voorzichtig te worden geplaatst in het midden van het weegplateau. De weegwaarde
kan na bereiken van een stabiele aanduidingwaarde worden afgelezen.
3.2 Afwijkend gebruik
De weegschaal niet voor dynamische wegingen gebruiken. Indien de hoeveelheid
gewogen materiaal enigszins verminderd of vergroot wordt, kan het in de
weegschaal geplaatste “compensatie en stabilisatie” mechanisme uitlezing van
foutieve weegresultaten veroorzaken! (Voorbeeld: De vloeistof vloeit langzaam van
de container uit die op de weegschaal is geplaatst.)
Het weegplateau niet aan langdurige belasting blootstellen. Het kan beschadiging
van het meetmechanisme veroorzaken.
Stoten en overbelasting van de weegschaal boven aangegeven maximale last
(max.), met bestaande tarravooraftrek, absoluut mijden. Het kan beschadiging van
de weegschaal veroorzaken.
De weegschaal nooit in ruimtes met explosiegevaar gebruiken. Serie-uitvoering is
geen explosiebestendige uitvoering.
Geen wijzigingen in de constructie van de weegschaal aanbrengen. Het kan tot
foutieve weegresultaten, inbreuk op technische veiligheidsvoorwaarden als ook tot
beschadiging van de weegschaal leiden.
De weegschaal mag enkel conform beschreven richtlijnen worden gebruikt. Andere
gebruiksbereiken / toepassingsgebieden vereisen schriftelijke toestemming van de
firma KERN.
3.3 Garantie
De garantie vervalt ingeval van:
niet naleven van onze richtlijnen bepaald in de gebruiksaanwijzing;
gebruik niet volgens beschreven toepassingen;
wijziging of opening van de apparatuur;
mechanische beschadiging of door werking van media, vloeistoffen, natuurlijk
verbruik;
onjuiste plaatsing of onjuiste elektrische installatie;
overbelasting van het meetmechanisme.
PLJ-GM-BA-nl-1312
7
3.4 Toezicht over controlemiddelen
Vóór het plaatsen en aanzetten van de weegschaal dient men
onderhavige gebruiksaanwijzing nauwkeurig te lezen, ook
indien u al ervaring met KERN weegschalen hebt.
Alle taalversies bevatten vertaling die niet bindend is.
Het oorspronkelijke document in het Duits is bindend.
In het kader van kwaliteitsverzekeringssysteem dienen regelmatig technische
meeteigenschappen van de weegschaal en eventueel beschikbare
controlegewichten te worden gecontroleerd. Daarvoor dient de bevoegde gebruiker
een juist tijdsinterval als ook aard en omvang van dergelijke controle te bepalen.
Informatie betreffende toezicht over controlemiddelen zoals weegschalen als ook
over noodzakelijke controlegewichten zijn toegankelijk op de website van de firma
KERN (www.kern-sohn.com). De controlegewichten en weegschalen kan men snel
en goedkoop ijken in een kalibratielaboratorium van de firma KERN geaccrediteerd
door DKD (Deutsche Kalibrierdienst) (terugzetten naar de norm geldende in bepaald
land).
4 Veiligheid grondrichtlijnen
4.1 Richtlijnen van de gebruiksaanwijzing nakomen
4.2 Personeelscholing
Het apparaat mag enkel door geschoolde medewerkers worden bediend en
onderhouden.
5 Vervoer en opslag
5.1 Controle bij ontvangst
Onmiddellijk na ontvangst van het pakket controleren of er geen zichtbare
beschadigingen aanwezig zijn, hetzelfde betreft het apparaat na uitpakken.
PLJ-GM-BA-nl-1312
8
Alle delen van de originele verpakking dienen te worden behouden
voor het geval van eventueel retourvervoer.
Alleen originele verpakking bij retourvervoer gebruiken.
Vóór versturen dienen alle aangesloten kabels en losse/bewegende
onderdelen te worden afgekoppeld.
Indien aanwezig dient de vervoerbescherming opnieuw te worden
aangebracht.
5.2 Verpakking / retourvervoer
PLJ-GM-BA-nl-1312
9
1
Alle delen, bv. het glazen windscherm, het weegplateau, de netadapter,
e.d. dienen voor uitglijden en beschadiging te worden beveiligd.
1. Netadapter
2. Weegschaalplateau (128 x 128 mm)
3. Drager Weegschaalplateau
4. Weegschaalplateau (195 x 195 mm)
2
3 3
3 3
4
PLJ-GM-BA-nl-1312
10
6 Uitpakken, installeren en aanzetten
6.1 Plaats van installatie, gebruikslocatie
De weegschalen zijn op dergelijke manier geconstrueerd dat er in normale
gebruiksomstandigheden geloofwaardige weegresultaten worden bereikt.
De keuze van juiste locatie van de weegschaal verzekert een precieze en snelle
werking.
Daarom dient men bij keuze van plaats van installatie volgende regels in acht
te nemen:
de weegschaal op stabiele, even oppervlakte plaatsen;
extreme temperaturen als ook temperatuurverschillen bij bv. plaatsing bij
verwarming of in plaatsen met directe werking van zonnestralen mijden;
tegen directe werking van tocht beveiligen die door open ramen en deuren
wordt veroorzaakt;
bij wegen stoten mijden;
de weegschaal tegen hoge luchtvochtigheid, dampen en stof beschermen;
De weegschaal niet aan langdurige werking van grote vochtigheid
blootleggen. Ongewenst dauwen (condensatie van luchtvocht op het
apparaat) kan voorkomen indien een koud apparaat in een veel warmere
ruimte wordt geplaatst. In dergelijk geval dient het van netwerk gescheiden
apparaat ca. 2 uur acclimatisering aan de omgevingstemperatuur te
ondergaan;
statische ladingen mijden die van gewogen materiaal, weegschaalcontainer
en windscherm komen.
Ingeval van elektromagnetische velden (bv. van mobiele telefoons of
radioapparatuur), statische ladingen als ook instabiele elektrische voeding zijn grote
onregelmatigheden in weergave mogelijk (foutief weegresultaat). Men dient de
weegschaal dan te verplaatsen of de storingsbron verwijderen.
6.2 Uitpakken
De weegschaal voorzichtig uit de verpakking halen, plastic zakje uitnemen en de
weegschaal in een aangegeven werkplek plaatsen.
PLJ-GM-BA-nl-1312
11
De weegschaal waterpas zetten met schroefvoeten, de
luchtbel in de libel (waterpas) moet zich in het
aangetekende bereik bevinden.
Weegschaal
Weegschaalplateau
Netadapter
Gebruiksaanwijzing
Bedrijfsdeksel
Haken voor onder de vloer (enige model PLJ 6000-1GM)
6.2.1 Transportbeveiliging verwijderen
De transportbeveiliging onderaan de weegschaal (zie afb.) verwijderen.
6.2.2 Instelling
6.2.3 Leveringsomvang
Serietoebehoren:
6.3 Contactdoos
Elektrische voeding gebeurt door een externe netadapter. De spanningwaarde
zichtbaar op de netadapter moet in overeenstemming zijn met lokale spanning.
Enkele originele netadapters van de firma KERN gebruiken. Gebruik van andere
producten vereist toestemming van de firma KERN.
6.4 Randapparatuur aansluiten
Vóór aansluiten of afkoppelen van extra apparatuur (printer, computer) aan de
gegevensinterface dient de weegschaal noodzakelijk van netwerk te worden
gescheiden.
Alleen accessoires en randapparatuur van de firma KERN die optimaal aan de
weegschaal worden aangepast, mogen met de weegschaal worden gebruikt.
PLJ-GM-BA-nl-1312
12
TARE
6.5 Eerste ingebruikname
Om precieze weegresultaten met behulp van elektronische weegschalen te krijgen,
dienen ze een juiste werkingstemperatuur te bereiken (zie “Opwarmingstijd”,
hoofdstuk 1).
Tijdens de opwarming moet de weegschaal elektrisch gevoed worden.
De juistheid van de weegschaal is van lokale valversnelling afhankelijk.
Men dient de voorschriften van het hoofdstuk "Justeren” absoluut te volgen.
6.5.1 Stabilisatieaanduiding
Indien op de display de stabilisatieaanduiding [ ] verschijnt, is de weegschaal in
een stabiele stand. In onstabiele stand verdwijnt de aanduiding [].
6.5.2 Nulaanduiding van de weegschaal
Indien bij onbelaste weegschaal op de weegschaaldisplay geen nulwaarde
verschijnt, dient de toets
te worden gedrukt en de weegschaal wordt op nul
gezet [ ]. Indien de weegschaallast kleiner dan 2% van de maximale last is,
kan de weegschaal ook met de toets op nul worden gezet. Indien de belasting
groter is dan 2%, verschijn op display de foutmelding ERR2.
6.6 Justeren
Omdat de waarde van de valversnelling niet op elke plek op aarde gelijk is, dient elke
weegschaal aangepast te worden - conform de weegregel voortvloeiende uit regels
van natuurkunde - aan de valversnelling op de plaats van installatie van de
weegschaal (enkel indien de weegschaal niet eerder in fabriek is gejusteerd op de
plaats van installatie). Een dergelijk justeerproces dient men uit te voeren bij eerste
ingebruikname, na elke wijziging van locatie van de weegschaal als ook bij
temperatuurschommelingen van de omgeving. Om precieze meetwaarden te
bereiken is het aanbevolen om aanvullend cyclisch de weegschaal te justeren ook in
de weegmodus.
PLJ-GM-BA-nl-1312
13
Nadat de zelfdiagnose van de weegschaal wordt voltooid,
wordt het automatisch justeren gestart en op de
weegschaaldisplay verschijnt de melding “CALib”.
Tijdens het justeerproces verschijnt de melding “CAL-A”.
Na voltooid justeerproces wordt de weegschaal
automatisch terug naar de weegmodus gezet.
Ingeval van een temperatuurwijziging van 3°C wordt het
interne jus teren van de weegschaal met het bericht
“CALib” gecommuniceerd.
Het justeerproces wordt gestart en de melding “CAL-t”
verschijnt.
Na voltooid justeerproces wordt de weegschaal
automatisch terug naar de weegmodus gezet.
6.6.1 Automatisch justeren met intern gewicht
Met behulp van ingebouwd kalibratiegewicht kan men op elk moment de
weegschaalprecisie controleren en instellen.
De functie automatisch justeren is altijd actief. Het justeren kan ook op elk ogenblik
worden gestart door de toets CAL te drukken.
Automatisch justeren wordt gestart:
indien de weegschaal van het netwerk werd gescheiden,
bij temperatuurwijziging,
na verloop van een tijdsinterval.
6.6.2 Verloop van het justeren nadat de weegschaal wordt uitgeschakeld:
6.6.3 Verloop van het justeren gestuurd door temperatuur:
PLJ-GM-BA-nl-1312
14
Automatisch justeren wordt na verloop van 3 uur gestart.
De melding “CALib” verschijnt.
Het justeerproces wordt gestart en de melding “CAL-C”
verschijnt.
Na voltooid justeerproces wordt de weegschaal
automatisch terug naar de weegmodus gezet.
In de weegmodus de toets
TARE
drukken. De melding
“CALib” verschijnt.
Tijdens het justeerproces verschijnt de melding “CAL-H”.
Na voltooid justeerproces wordt de weegschaal
automatisch terug naar de weegmodus gezet.
Het justeerproces kan op elk moment worden onderbroken
met de toets
F
.
De melding verschijnt kort.
De weegschaal keert dan automatisch naar de weegmodus terug.
6.6.4 Verloop van het justeren gestuurd door tijd:
6.6.5 Handmatig justeren met intern gewicht
PLJ-GM-BA-nl-1312
15
De weegschalen die voor ijken geschikt zijn dienen uit gebruik te worden
genomen indien:
- het weegresultaat van de wegschaal buiten de grens van toegelaten fout
ligt. Daarom dient men de weegschaal regelmatig met een controlegewicht
met bekend gewicht te belasten (ca. 1/3 van de maximale last) en de
afgelezen waarde met het controlegewicht te vergelijken.
- de nieuwe ijkingtermijn is overschrijden.
6.7 IJking
Algemene informatie:
Conform de Richtlijn 90/384/EEG moeten de weegschalen worden geijkt indien ze
als volgt worden gebruikt (door de wet bepaalde omvang):
a) bij verkoop, indien de productprijs door wegen wordt bepaald;
b) bij vervaardiging van medicijnen in apotheken als ook bij analyses in
medische en farmaceutische laboratoria;
c) voor officiële doeleinden;
d) bij vervaardiging van verpakkingen.
Ingeval van twijfels richt u zich a.u.b. aan lokale Instantie voor Maten en Gewichten.
Opmerkingen betreffende de ijking
Weegschalen die in technische gegevens als voor ijken geschikt worden bepaald,
hebben een typetoelating geldig op het gebied van de EU. Indien de weegschaal op
het bovengenoemde gebied dient te worden gebruikt waar ijking vereist is, moet zijn
ijking en regelmatig vernieuwd worden.
Nieuwe ijking van de weegschaal gebeurt conform de voorschriften geldig in een
bepaald land. Bv. in Duitsland duurt de ijkinggeldigheidsperiode in de regel 2 jaar.
Men dient de voorschiften te volgen die in het land van gebruik geldig zijn!
Plaatsing van de “zegel”:
Plaatsing van de zegels
PLJ-GM-BA-nl-1312
16
VOORZICHTIG
Men dient noodzakelijk op te letten dat alle opgehangen voorwerpen voldoende
stabiel zijn en het gewogen materiaal stevig gemonteerd is (instortgevaar).
Nooit lasten ophangen die gegeven maximale belasting (max.) overschrijden
(instortgevaar).
De hele tijd lang dient men op te letten dat er zich geen levende wezens of
voorwerpen onder de last bevinden die letsels kunnen opkomen of beschadigd
kunnen worden.
OPMERKING
Na voltooid wegen onder vloer is het noodzakelijk om opnieuw de opening in de
onderbouw van de weegschaal te sluiten (stofbescherming).
6.8 Wegen onder de vloer
Wegen onder de vloer maakt het mogelijk om de voorwerpen te wegen die vanwege
hun grootte of vorm niet op de schaal kunnen worden gesteld.
Men dient als volgt te handelen:
De weegschaal uitzetten.
De dop in de onderbouw van de weegschaal afnemen.
De haak voor wegen onder de vloer voorzichtig en geheel ophangen.
De weegschaal boven de opening plaatsen.
Het gewogen materiaal op de haak ophangen en de weging uitvoeren.
Afb. 1: De weegschaal voor het wegen onder de vloer voorbereiden.
PLJ-GM-BA-nl-1312
17
7 Bedrijf
Toets
Functie
OFF
ON
In-/uitschakelen
F
Functietoetsen (keuze van de bedrijfsmodus)
PRINT
Uitgave van de gewichtswaarde naar de
randapparatuur (printer of computer)
De gewichtsaanduiding op nul zetten
TARE
Tarreren
TARE
Handmatig justeren starten
7.1 Bedienelementen
7.1.1 Verlichte achtergrond van de display
7.1.2 Toetsenbordoverzicht
PLJ-GM-BA-nl-1312
18
Aanduiding
Beschrijving
FIL
Filterinstelling
bAud
Snelheid van de interface RS 232
PCS
Optellen
HiLo
Tolerantie +/- ten opzichte van het referentiegewicht
rEPL
Automatisch aflezen van de afdruk
StAb
De afdruk wordt gestart nadat de stabilisatieaanduiding
verschijnt
Auto
Controle van de aanduiding van het gewicht gelijk aan 0
t1
Automatisch uitschakelen
toP
Het maximale gewicht opslaan
Add
Optellen
AnLS
Dieren wegen
tArE
Geheugen voor 9 pre-tarra-waarden
→0←
Gewichtsaanduiding gelijk aan 0
[ ]
De afgelezen waarde is stabiel.
PCS
Aanduiding van de bedrijfsmodus “Optellen”
kg (g)
Aanduiding van de bedrijfsmodus “Wegen”
Lage batterijstand/ oplaadstand van de accu of een
beschadigde netadapter
Net
De weegschaal is getarreerd
Nadat de weegschaal wordt aangezet, wordt de zelfdiagnose doorgevoerd. Tijdens
de zelfdiagnose verschijnen eerst alle aanduidingelementen. Vervolgens verschijnt
de programmaversie.
Na aanduiding –test- verschijnt de melding SLA die het gebruik van een opgeladen
accu aanduidt.
7.1.3 Aanduidingoverzicht
PLJ-GM-BA-nl-1312
19

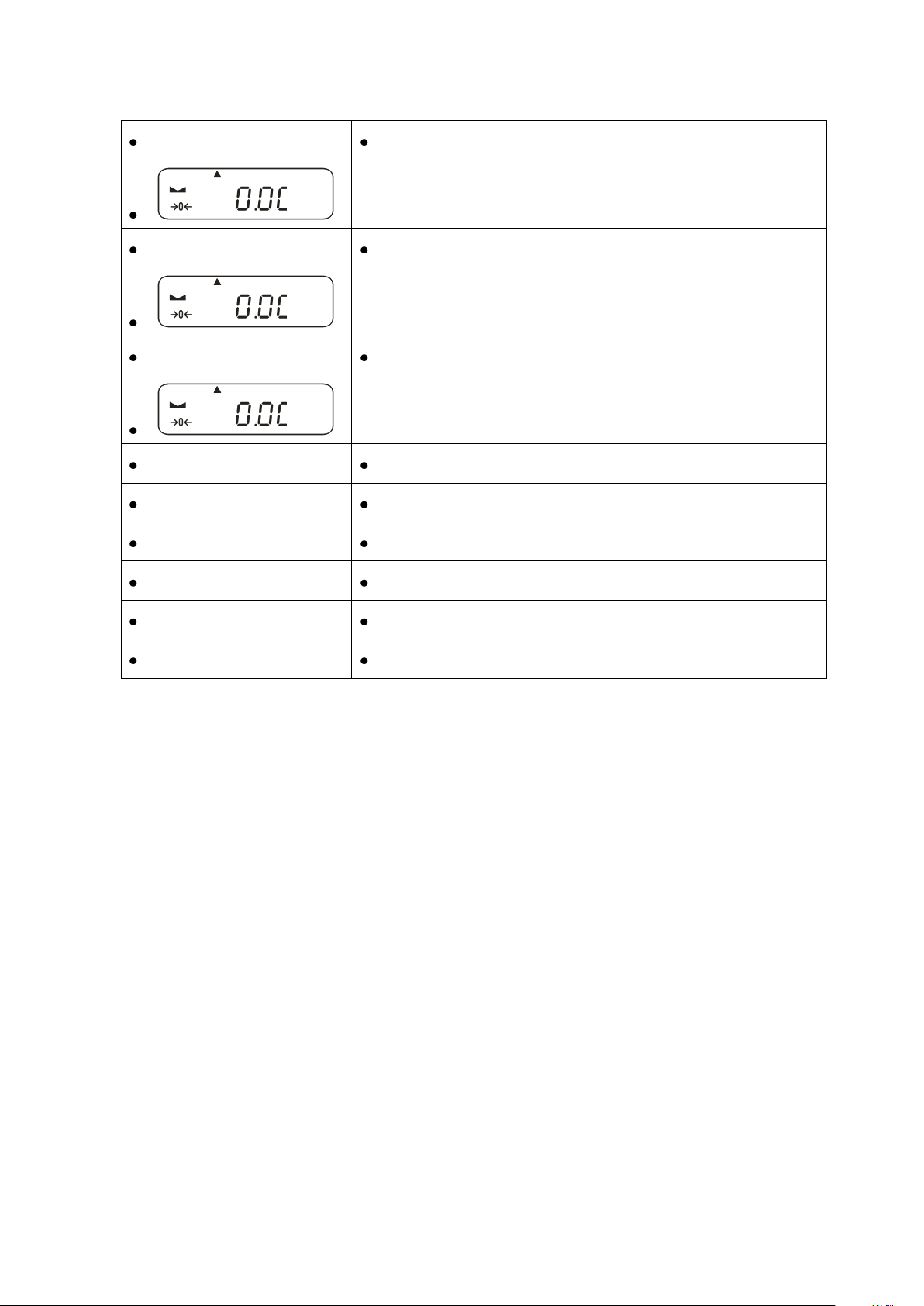

Min
g
Tolerantie +/- ten opzichte van het
referentiegewicht; Invoer van de bovenste grens of
het gewicht onder de tolerantie
ok
g
Tolerantie +/- ten opzichte van het
referentiegewicht; Het gewicht bevindt zich binnen
de opgegeven grenzen
Max.
g
Tolerantie +/- ten opzichte van het
referentiegewicht; Invoer van de onderste grens of
het gewicht boven de tolerantie
CALib
Stabilisatietest voor intern justeren
CAL-H
Handmatig intern justeren
CAL-A
Automatisch intern justeren na aanzetten
CAL-t
Intern justeren door temperatuur gestuurd
CAL-C
Intern justeren door tijd gestuurd
Abort
Het proces van intern justeren onderbreken
PLJ-GM-BA-nl-1312
20
8 Gebruikersmenu
Het gebruikersmenu bestaat uit zes hoofdmenu’s (P1 – P6) die als volgt in
submenu’s zijn onderverdeeld:
P1 rEAd
1.1 FiL 3 Filterinstelling
1.2 Auto YES Auto-Zero
1.3 tArA no Tarreerfunctie
1.4 Fnnd YES Gemiddelde weegwaarde opmaken
P2 Prnt
2.1 Pr_n StAb Type van de gegevensuitgave instellen
2.2 S_Lo Minimaal gewicht invoeren
2.3 bAud 9600 Transmissiesnelheid instellen
2.4 S_rS 8d1SnP Transmissieparameters instellen
P3 Unit
3.1 StUn kg Standaard weegeenheid instellen
P4 Func
4.1 FFun ALL Parameters kiezen met behulp van de
functietoets
4.2 Funi no Omschakelen van weegeenheden
4.3 PcS no Optellen
4.4 HiLo no Wegen met tolerantie
4.5 PrcA no Percentagewegen (door wegen)
4.6 Prcb no Percentagewegen (door handmatige invoer)
4.7 AtAr no Automatisch tarreren
4.8 toP no Maximale gewichtswaarde opslaan
4.9 Add no Optelfunctie
4.A AnLS no Functie dieren wegen
4.b tArE no De beginwaarde van tarra opslaan
P5 othr
5.1 bL Auto Verlichte achtergrond
5.2 blbt 70 Intensiteit van verlichte achtergrond
5.3 bEEP YES Toetsengeluid
5.4 t1 AUTO Automatisch uitschakelen
5.5 CHr6 YES Accucontrole uitschakelen
P6 CAL
6.4 CA-r YES Niet gedocumenteerd
PLJ-GM-BA-nl-1312
21
8.1 Toetsenbordoverzicht in het menu
Toets
Functie
De toetsen
PRINT
en
F
tegelijk drukken.
Naar het hoofdmenu
en
TARE
De beginwaarde van tarra invoeren
F
en
TARE
De oplaadstand van de batterij/ accu aflezen
PRINT
en
TARE
Omschakelen tussen de bruto en netto
gewichtswaarde
F
De functie verlaten, zonder opslag
Sprong naar een hoger niveau in het menu
Keuze van de menuparameters
De parameterwaarde wijzigen
TARE
Naar gekozen submenu
Het gewijzigde parameter activeren
PRINT
De ingevoerde gegevens bevestigen
OFF
ON
F
PRINT
8.2 Het menu opvragen / terug naar de weegmodus
8.2.1 Het menu opvragen
De weegschaal met de toets
aanzetten.
De toetsen
en
tegelijk drukken.
De toets meermals drukken om van de menupunt P1.rEAD naar P6.CAL over
te gaan.
PLJ-GM-BA-nl-1312
22

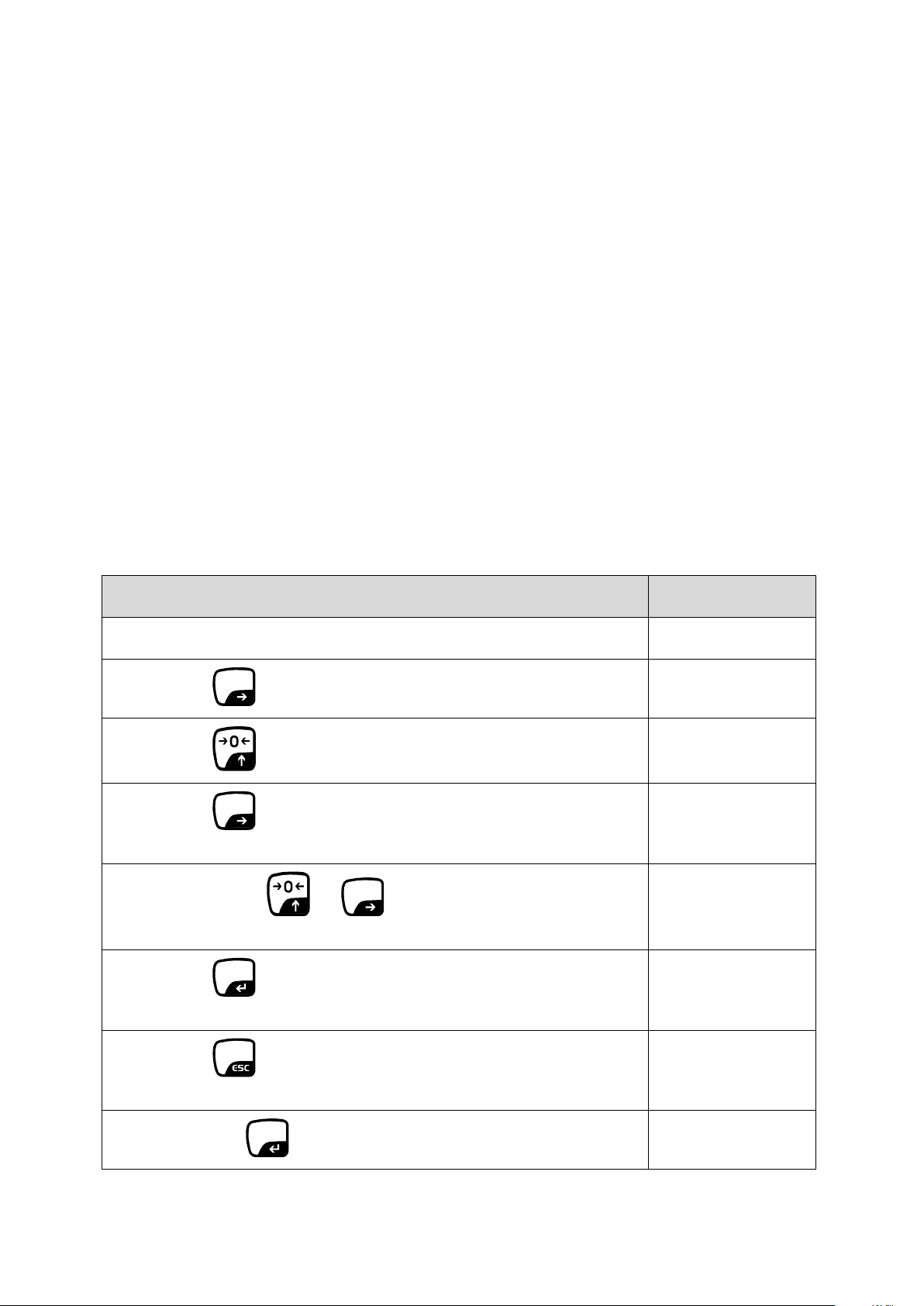

8.2.2 Opslaan / terug naar de weegmodus
F
PRINT
F
Bediening:
Aanduiding:
De weegschaal met de toets
OFF
ON
aanzetten. De
weegschaal wordt zelfgediagnosticeerd.
De weegschaal is paraat direct nadat de
gewichtsaanduiding “0.00” verschijnt.
0.00 g
Het gewogen materiaal op de weegschaal leggen,
de gewichtswaarde verschijnt. Afwachten totdat de
stabilisatieaanduiding verschijnt. De
weegwaarde aflezen.
19.68 g
De toets
OFF
ON
drukken om de weegschaal uit te
schakelen.
De ingevoerde wijzigingen worden in het weegschaalgeheugen pas in het
opslagproces gememoriseerd.
Daarvoor de toets
meermals drukken totdat op de display de vraag SAuE ?
verschijnt.
Door de toets
de wijzigingen te wissen de toets
te drukken worden de ingevoerde wijzigingen opgeslagen. Om
drukken.
De weegschaal keert dan automatisch naar de weegmodus terug.
8.3 Wegen
8.3.1 Vereenvoudigd wegen
PLJ-GM-BA-nl-1312
23
Bediening:
Aanduiding:
De weegschaal met de toets
OFF
ON
aanzetten.
0.00 g
De toetsen
F
en
PRINT
tegelijk drukken.
P1.rEAd
De toets meermals drukken totdat het menu
P3.Unit verschijnt.
P3.Unit
De toets
TARE
drukken.
P3.1.StUn
De toets
TARE
opnieuw drukken.
g
Om de keuze te wijzigen de toets drukken.
ct
Nadat de toets
PRINT
wordt gedrukt, wordt de
instelling overgenomen.
P3.1.StUn
F
PRINT

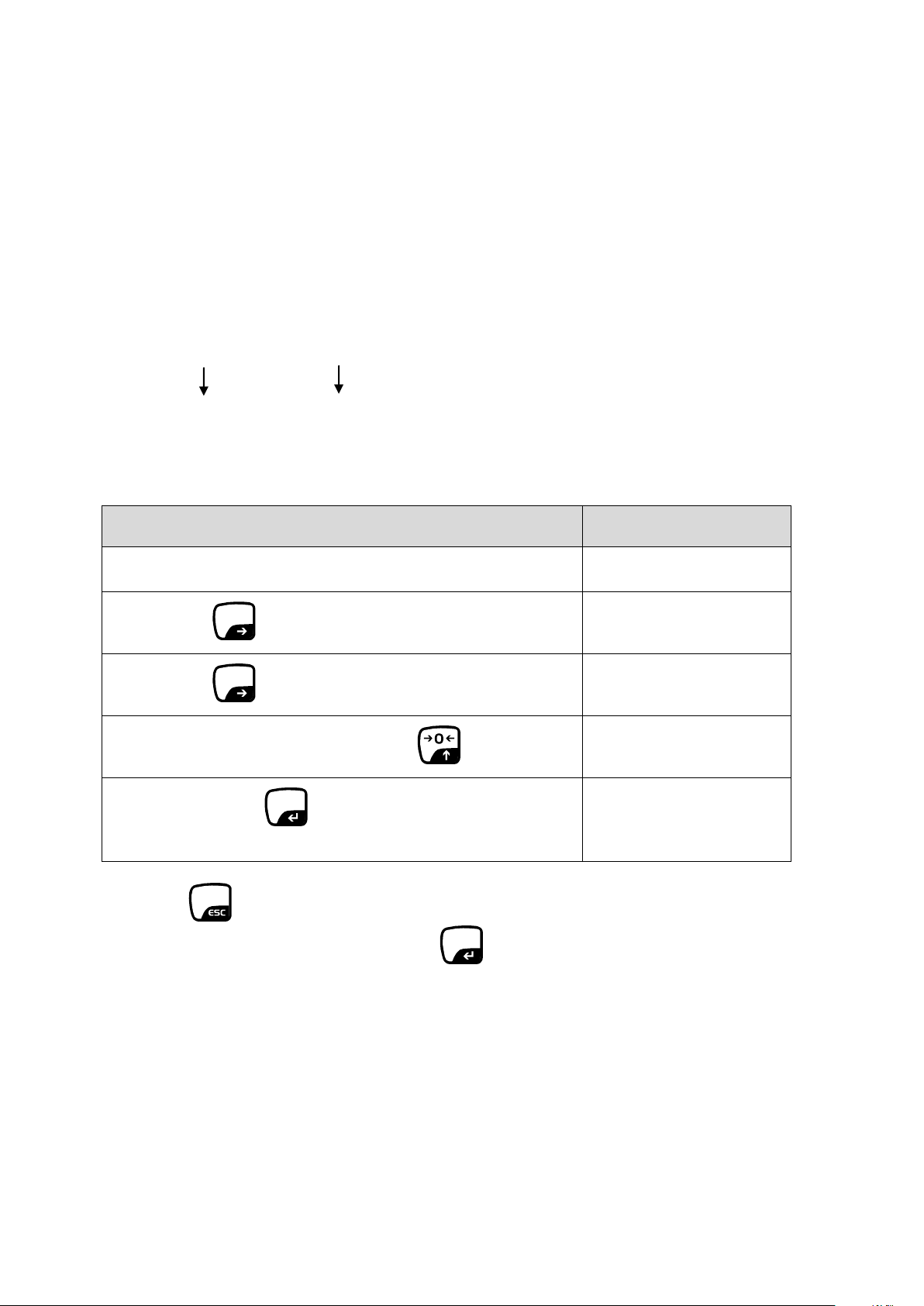

8.3.2 Standaard weegeenheid
De gekozen weegeenheid blijft ook gememoriseerd nadat de weegschaal van het
netwerk wordt gescheiden.
De toets
meermals drukken totdat op de display de vraag SAvE ? verschijnt.
De ingevoerde wijzigingen met de toets
opslaan.
PLJ-GM-BA-nl-1312
24
Bediening:
Aanduiding:
De weegschaal met de toets
OFF
ON
aanzetten.
De weegschaal is paraat direct nadat de
gewichtsaanduiding “0.00” verschijnt.
0.00 g
De weegschaalcontainer opleggen, de
gewichtswaarde verschijnt.
Afwachten totdat de stabilisatieaanduiding []
verschijnt.
19.68 g
(Voorbeeld)
Om het tarreerproces te starten de toets
TARE
drukken.
Het containergewicht wordt eerst in het
weegschaalgeheugen opgeslagen, Op display
verschijnt het symbool Net.
0.00 g
Het gewogen materiaal in de tarracontainer doen.
Vervolgens op display het gewicht van het
gewogen materiaal aflezen.
53.25 g
(voorbeeld)
8.4 Tarreren
Het eigen gewicht van de container gebruikt voor weging kan worden getarreerd door
de toets te drukken, waardoor bij volgende weegprocessen het nettogewicht van het
gewogen materiaal verschijnt.
Het tarreren kan willekeurige aantal keren worden herhaald, bijvoorbeeld bij het
wegen van enkele ingrediënten van een mengsel (bijwegen).
De grens wordt bereikt op het moment dat het hele weegbereik wordt gebruikt.
Nadat de tarracontainer wordt weggenomen, verschijnt het totale gewicht als een
negatieve aanduiding.
PLJ-GM-BA-nl-1312
25
Bediening:
Aanduiding:
Beschrijving:
De weegschaal met de toets
OFF
ON
aanzetten.
0.00 g
De toetsen
F
en
PRINT
tegelijk
drukken.
P1.rEAd
De toets meermals drukken
totdat het menu P4.Func
verschijnt.
P4.Func
De toets
TARE
drukken.
4.1.FFun
De toets
TARE
drukken.
ALL
Alle bedrijfmodi die met
de toets F worden
opgevraagd zijn in het
menu van 4.2 tot 4.b
toegankelijk.
De toets drukken.
Funi
Weegeenheden
De toets drukken.
PcS
Optellen
De toets drukken.
HiLo
Wegen met tolerantie
De toets drukken.
PrcA
Percentageaanduiding
door wegen
De toets drukken.
Prcb
Percentageaanduiding
door handmatige invoer
De toets drukken.
AtAr
Automatisch tarreren

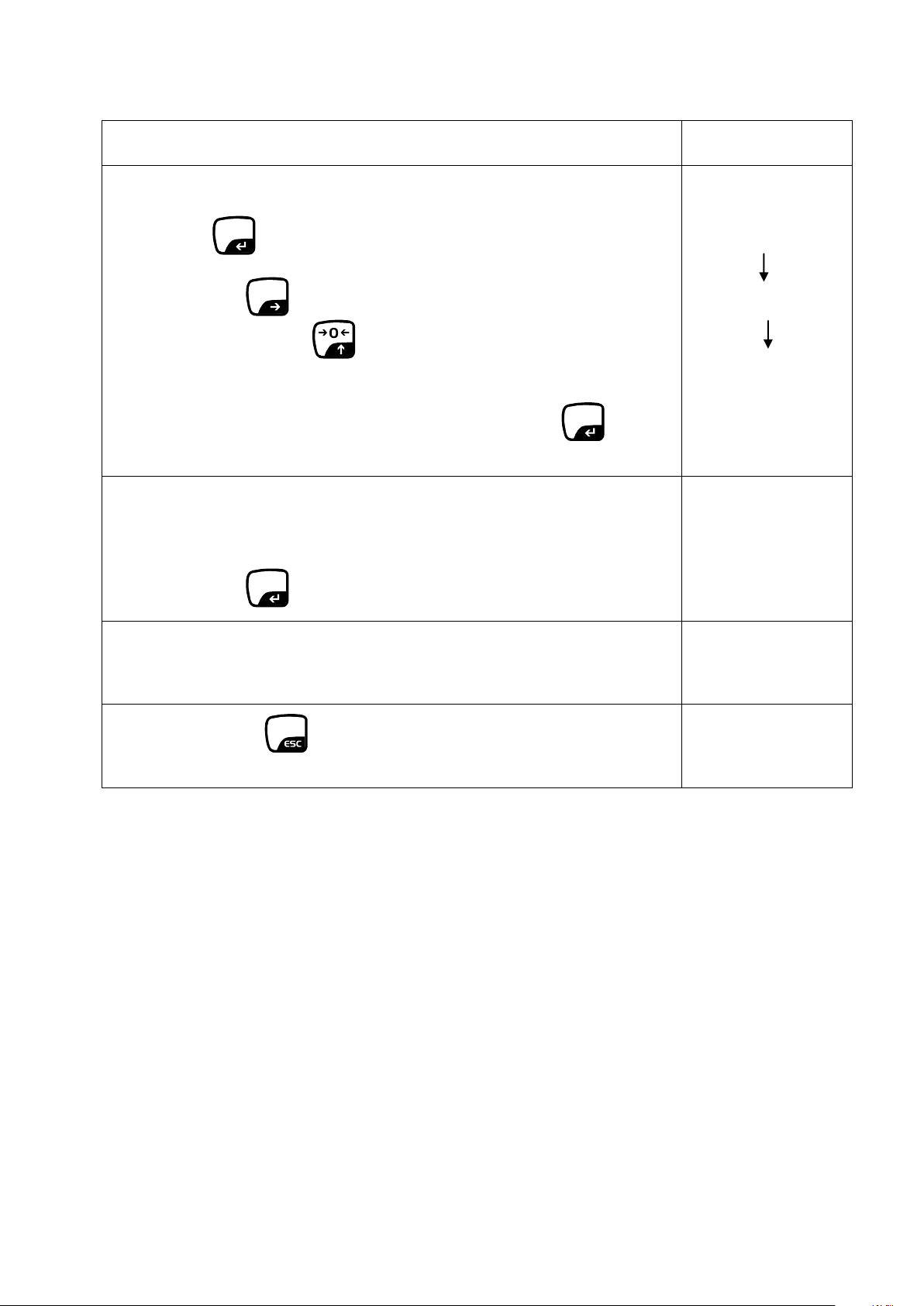

8.5 P4 Func - Bedrijfmodi
In het menu “P4 Func” kunnen functies worden geactiveerd of gedeactiveerd die
vervolgens aan de gebruiker toegankelijk worden gemaakt. Alle geactiveerde
bedrijfmodi kunnen direct worden opgevraagd met de toets F.
Het menu P4 Func opvragen :
PLJ-GM-BA-nl-1312
26
De toets drukken.
toP
Functie van de
topwaarde
De toets drukken.
Add
Optelfunctie
De toets drukken.
AnLS
Functie dieren wegen
De toets drukken.
tArE
Beginnende
tarrawaarde
PRINT
F
PRINT
F
F
De instellingen met de toets
bevestigen. Het apparaat keert naar het submenu
4.1.FFun terug.
De toets
De ingevoerde wijzigingen met de toets
meermals drukken totdat op de display de vraag SAvE ? verschijnt.
opslaan.
Indien in het menu 4.1.FFun de parameter als ALL werd ingesteld, kan men met de
toets
toegang tot de functies krijgen die in het menu P4Func als YES zijn
ingesteld.
Indien echter in het menu 4.1.FFun één van de voormelde parameters wordt
gekozen, bv. PcS, dan kan met de toets
enkel die menupunt worden gekozen.
PLJ-GM-BA-nl-1312
27
8.5.1 Instellingen in de menupunt P4.1 FFun als “ALL”
Hier worden menupunten gekozen die vervolgens met de toets
gekozen. no – de functie is niet toegankelijk.
YES – de functie is toegankelijk.
kunnen worden
Dit proces dient voor elke toegankelijke bedrijfmodus te worden herhaald.
4.2.Funi
4.3.PcS
4.4.HiLo
4.5 PrcA
4.6 Prcb
4.7 AtAr
4.8 toP
De toets
meermals drukken totdat op de display de vraag SAvE ? verschijnt.
De ingevoerde wijzigingen met de toets
PLJ-GM-BA-nl-1312
opslaan.
28
Bediening:
Aanduiding:
Keuze van de menupunt
P5 othr
De toets
TARE
drukken.
5.1.bl
De toets
TARE
drukken.
Auto
Om de keuze te wijzigen de toets drukken.
no
Om de keuze te wijzigen de toets drukken.
YES
Nadat de toets
PRINT
wordt gedrukt, wordt de
instelling overgenomen.
5.1.bl
F
PRINT
8.6 P5 othr – Bedrijfsparameters
Hier kunnen parameters worden ingesteld die op de bediening van de weegschaal
invloed hebben, bv. de verlichte achtergrond en de toetsengeluiden.
8.6.1 De verlichte achtergrond bij bedrijf in netmodus
Mogelijke instellingen:
no verlichte achtergrond uit;
YES verlichte achtergrond aan;
Auto de verlichte achtergrond wordt automatisch na 20 seconden
uitgeschakeld,
indien de aanduiding geenszins verandert.
De toets
meermals drukken totdat op de display de vraag SAvE ? verschijnt.
De ingevoerde wijzigingen met de toets
opslaan.
PLJ-GM-BA-nl-1312
29
Bediening:
Aanduiding:
Keuze van de menupunt
P5 othr
De toets
TARE
drukken.
5.1.bl
De toets drukken.
5.2.blbA
De toets
TARE
drukken.
20
Om de keuze te wijzigen de toets drukken.
30 40 … 100
no
Nadat de toets
PRINT
wordt gedrukt, wordt de
instelling overgenomen.
5.2.blbA
F
PRINT
8.6.2 De intensiteit van de verlichte achtergrond bij bedrijf met accuvoeding
Om de afleesbaarheid en het energiegebruik te optimaliseren, kan de intensiteit van
de verlichte achtergrond binnen het bereik van 0 tot 100% worden aangepast. Door
een lagere intensiteit wordt de bedrijfstijd van de accu’s verlengd. Tijdens bedrijf met
accuvoeding wordt de verlichte grond automatisch na 10 minuten zonder
aanduidingwijziging uitgeschakeld.
De toets
meermals drukken totdat op de display de vraag SAvE ? verschijnt.
De ingevoerde wijzigingen met de toets
opslaan.
PLJ-GM-BA-nl-1312
30
8.6.3 Het toetsenbordgeluid bij ingedrukte toets
Bediening:
Aanduiding:
Keuze van de menupunt
P5 othr
De toets
TARE
drukken.
5.1.bl
De toets meermals drukken totdat op de
display de volgende aanduiding verschijnt.
5.3.bEEP
Om de keuze te wijzigen de toets
TARE
drukken.
no
Om de keuze te wijzigen de toets drukken.
YES
Nadat de toets
PRINT
wordt gedrukt, wordt de
instelling overgenomen.
5.3.bEEP
bEEP no het toetsenbordgeluid is uit;
bEEP YES het toetsenbordgeluid is aan.
PLJ-GM-BA-nl-1312
31
Bediening:
Aanduiding:
Keuze van de menupunt
P5 othr
De toets
TARE
drukken.
5.1.bl
De toets meermals drukken totdat op de
display de volgende aanduiding verschijnt.
5.4.t1
Om de keuze te wijzigen de toets
TARE
drukken.
no
Om de keuze te wijzigen de toets drukken.
YES
Nadat de toets
PRINT
wordt gedrukt, wordt de
instelling overgenomen.
5.4.t1
Bediening:
Aanduiding:
0.00 g
De toetsen
F
en
TARE
tegelijk drukken.
batt
1 seconde later
94%
2 seconden later
0.00 g
8.6.4 Automatisch uitschakelen
t1 YES uitschakelen van de weegschaal indien
binnen 5 minuten geen weging wordt verricht;
t1 no de weegschaal wordt niet uitgeschakeld.
Indien het accusymbool tijdens bedrijf met accuvoeding brandt, dient de accu
onmiddellijk te worden vervangen of tijdens bedrijf met accuvoeding te worden
opgeladen, anders wordt het apparaat snel uitgezet.
Tijdens opladen van de accu blinkt dat symbool.
8.6.5 Aanduiding van de accustand
Daarmee kan de oplaadstand van de accu worden afgelezen.
Nadat de oplaadstand van de accu wordt afgelezen, keert de weegschaal naar de
weegmodus terug. Het symbool (lage accustand) wordt geactiveerd indien de
oplaadstand van de accu onder de 18% daalt.
PLJ-GM-BA-nl-1312
32
Bediening:
Aanduiding:
Keuze van de menupunt
P5 othr
De toets
TARE
drukken.
5.1.bl
De toets meermals drukken totdat op de
display de volgende aanduiding verschijnt.
5.5. CHr6
Om de keuze te wijzigen de toets
TARE
drukken.
no
Om de keuze te wijzigen de toets drukken.
YES
Met de toets
PRINT
de instellingen overnemen.
5.5.CHr6
8.6.6 Oplaadaanduiding
Dankzij deze functie is het mogelijk om de oplaadfunctie te verbergen.
Daardoor wordt het mogelijk om het korte aflezen van het accusymbool te verbergen
indien de weegschaal zonder batterij of accu werkt. (voeding van de netadapter)
De voedingmanier verschijnt tijdens het aanzetten: SLA:
CHr6 YES SLA de functie is geactiveerd /de SLA-accu wordt
gebruikt
LET OP: Explosiegevaar: Bij bedrijf met batterijvoeding dient no te worden
ingesteld.
PLJ-GM-BA-nl-1312
33
1
4
gevoelig en snel (zeer rustige locatie);
niet gevoelig maar traag (zeer onrustige locatie).
Bediening:
Aanduiding:
Keuze van de menupunt
P1 rEAd
De toets
TARE
drukken.
1.1.Fil
De toets
TARE
drukken.
1
Om de keuze te wijzigen de toets drukken.
OFF 1 2 3 4
Nadat de toets
PRINT
wordt gedrukt, wordt de
instelling overgenomen.
1.1.Fil
F
PRINT
8.7 P1 rEAd – Basisinstelling
8.7.1 Filterinstelling
Hier kan de weegschaal aan bepaalde omgevingsomstandigheden en
meetdoeleinden worden aangepast.
OFF filter uit;
1-4 filterstappen:
De toets
meermals drukken totdat op de display de vraag SAvE ? verschijnt.
De ingevoerde wijzigingen met de toets
PLJ-GM-BA-nl-1312
opslaan.
34
Bediening:
Aanduiding:
Keuze van de menupunt
P1 rEAd
De toets
TARE
drukken.
1.1.Fil
De toets drukken totdat op de display de
volgende aanduiding verschijnt.
1.2.Auto
Om de keuze te wijzigen de toets
TARE
drukken.
no
Om de keuze te wijzigen de toets drukken.
YES
Nadat de toets
PRINT
wordt gedrukt, wordt de
instelling overgenomen.
1.2.Auto
8.7.2 Auto-Zero
Dankzij deze functie wordt het mogelijk om kleine gewichtschommelingen te tarreren,
Indien de hoeveelheid gewogen materiaal enigszins verminderd of vergroot wordt,
kan het in de weegschaal geplaatste “compensatie en stabilisatie” mechanisme
uitlezing van foutieve weegresultaten veroorzaken! (bv. de vloeistof vloeit langzaam
van de container uit die op de weegschaal is geplaatst, verdampen).
Tijdens doseren met kleine gewichtschommelingen is het aanbevolen om deze
functie uit te zetten.
Auto-Zero no de functie Auto-Zero uitzetten;
Auto-Zero YES de functie Auto-Zero (automatisch op nul
zetten) aan.
PLJ-GM-BA-nl-1312
35
Bediening:
Aanduiding:
Keuze van de menupunt
P1 rEAd
De toets
TARE
drukken.
1.1.Fil
De toets meermals drukken totdat op de
display de volgende aanduiding verschijnt.
1.3.tArA
Om de keuze te wijzigen de toets
TARE
drukken.
AtAr
Om de keuze te wijzigen de toets drukken.
no
Om de keuze te wijzigen de toets drukken.
tArF
Nadat de toets
PRINT
wordt gedrukt, wordt de
instelling overgenomen.
1.3.tArA
8.7.3 Functie “Tarra”
Dankzij deze functie wordt het mogelijk om de tarreerfuncties individueel te kiezen:
Tarra AtAr automatisch tarreren aan,
wordt opgeslagen ook na uitschakelen;
Tarra no automatisch tarreren uit,
De gebruiker kan de functie automatisch tarreren met de functie
F6 AtAr aanzetten, deze blijft actief tot het uitschakelen.
Tarra tArF tarreren met opslaan van de laatste tarrawaarde,
Bij het aanzetten van de weegschaal wordt de waarde met een
minus teken afgelezen en op de display met het symbool NET
getoond.
De gebruiker kan de functie automatisch tarreren met de functie
F6 AtAr aanzetten, deze blijft actief tot het uitschakelen.
PLJ-GM-BA-nl-1312
36
Bediening:
Aanduiding:
Keuze van de menupunt
P1 rEAd
De toets
TARE
drukken.
1.1.Fil
De toets meermals drukken totdat op de
display de volgende aanduiding verschijnt.
1.4.Fnnd
Om de keuze te wijzigen de toets
TARE
drukken.
YES
Om de keuze te wijzigen de toets drukken.
no
Nadat de toets
PRINT
wordt gedrukt, wordt de
instelling overgenomen.
1.4.Fnnd
8.7.4 Gemiddelde weegwaarde opmaken
Deze filterfunctie elimineert korte wijzigingen van de weegwaarde (pulsen).
opnieuw drukken en de toets zo vaak drukken
totdat op de display de blinkende melding PcS verschijnt.
PcS
De toets
TARE
drukken.
4.1.FFun
De toets
F
zo vaak drukken totdat de vraag “SAVE?” verschijnt.
SAVE?
Met de toets
PRINT
bevestigen, de waarde “0.0” verschijnt.
0.00 g
De toets
F
drukken, de instelling ”FREE” of “10” of “20” of “50”
verschijnt.
FREE
(voorbeeld)
Met de toets het gewenste aantal referentiestuks kiezen.
10
(voorbeeld)
Met de toets
PRINT
bevestigen, de waarde “0.0” en het blinkende
symbool “PCS” verschijnen.
0.0 g
Het gewenste aantal stuks opleggen.
PcS
(voorbeeld)
Met de toets
PRINT
bevestigen.
PcS
(voorbeeld)
De op te tellen elementen opleggen, het aantal stuks verschijnt.
PcS
(voorbeeld)
Men kan bv. 10 gelijke elementen wegen, d.w.z. het referentieaantal is 10.
Vervolgens bepaalt de weegschaal automatisch het gemiddelde gewicht van elk
element. Vanaf dat moment worden de opgetelde elementen onmiddellijk als stuks
afgelezen. Daarbij geldt als regel:
Hoe groter het referentieaantal hoe preciezer het optellen.
Verklaring bij de weegschaalinstelling:
Het opmaken van de referentiewaarde vereist een precieze bepaling van de
gewichtswaarde.
Om de optelfunctie aan te passen dient in het menu P4 de functie PcS toegankelijk
te worden gemaakt.
PLJ-GM-BA-nl-1312
38
Verdere gedragswijze bij de keuze van de optie FrEE
Willekeurig aantal referentiestuks invoeren FrEE
De toets
PRINT
drukken.
Met de toets
TARE
de te wijzigen positie kiezen en de numerieke
waarde met de toets vergroten (de actieve positie blinkt
telkens).
Het ingevoerde aantal referentiestuks met de toets
PRINT
bevestigen.
FREE
00000
pcs
00015
pcs
LoAD
Zo veel te tellen elementen op de weegschaal opleggen als
vereist in overeenstemming met het ingestelde aantal
referentiestuks.
Met de toets
PRINT
bevestigen.
100.0 g
15
pcs
De weegschaal staat nu in de optelmodus en telt alle elementen
samen die zich op het weegplateau bevinden (bv. 100
elementen)
100
pcs
Nadat de toets
F
wordt gedrukt, keert het apparaat terug
naar de weegmodus.
666.66 g
Indien deze functie wordt gekozen (de toets F wordt gedrukt) maar er op het
weegschaalplateau geen referentie-elementen toegankelijk zijn, verschijnt op de
display kort het symbool –Lo- en de weegschaalaanduiding keert naar de
weegmodus terug.
PLJ-GM-BA-nl-1312
39
Bediening:
Aanduiding:
Menupunt P4 Func kiezen
P4 Func
De toets
TARE
drukken.
4.1.FFun
De toets
TARE
opnieuw drukken, het laatst ingestelde
menupunt blinkt.
PcS
(voorbeeld)
De toets zo vaak drukken totdat het blinkende
symbool “HiLo” verschijnt.
HiLo
De toets
TARE
drukken.
4.1.FFun
De toets
F
zo vaak drukken totdat de vraag “SAVE?”
verschijnt.
SAVE?
Met de toets
PRINT
bevestigen, de waarde “0.0” verschijnt.
0.0 g
De toets
F
drukken, de waarde ”00000.0” verschijnt,
het eerste cijfer blinkt en het symbool “Min” verschijnt.
00000,0
Met de toetsen en
TARE
het minimale gewicht
invoeren.
2,0 g
(voorbeeld)
Met de toets
PRINT
bevestigen, de waarde ”00000.0”
verschijnt, het eerste cijfer blinkt en het symbool “Max”
verschijnen.
00000,0
Met de toetsen en
TARE
het maximale gewicht
invoeren.
10.0 g
(voorbeeld)
8.9 Wegen met tolerantie
Tijdens het wegen met tolerantie wordt de actuele gewichtswaarde met de onderste
en de bovenste grenswaarde vergeleken. De grenswaarden dienen eerder te worden
opgeslagen.
Nadat bv. gerede verpakkingen worden opgelegd, verschijnt de informatie of het
gewicht zich binnen de toegelaten tolerantie bevindt.
PLJ-GM-BA-nl-1312
40
Met de toets
PRINT
bevestigen, de waarde “0.0” en het
blinkende symbool “Min” verschijnen.
0.0 g
De gecontroleerde voorwerpen opleggen, het opgegeven
tolerantiebereik verschijnt als “Min”, “OK” en “Max”.
Bediening:
Aanduiding:
Menupunt P4 Func kiezen
P4 Func
De toets
TARE
drukken.
4.1.FFun
De toets
TARE
drukken, het laatst ingestelde, blinkende
menupunt verschijnt.
PcS
(voorbeeld)
De toets zo vaak drukken totdat het blinkende
symbool “PrcA” verschijnt.
PrcA
De toets
TARE
drukken.
4.1.FFun
De toets
F
zo vaak drukken totdat de vraag “SAVE?”
verschijnt.
SAVE?
Met de toets
PRINT
bevestigen, de waarde “0.0” verschijnt.
0.0 g
Met de toets
F
bevestigen, de waarde “0.0” en het
blinkende symbool “%” verschijnen.
0.0 %
Het referentiegewicht gelijk aan de waarde 100%
opleggen.
35.8 g
(voorbeeld)
De ingevoerde waarde van de bovenste tolerantiegrens dient groter te zijn dan de
onderste tolerantiegrens. Op de display verschijnt de foutmelding –Lo-, en de
weegschaalaanduiding keert naar de weegmodus terug.
8.10 Percentagebepaling
Door de percentagebepaling wordt het mogelijk om het gewicht in percenten af te
lezen, ten opzichte van het referentiegewicht.
8.10.1 Het referentiegewicht door wegen bepalen
PLJ-GM-BA-nl-1312
41
Met de toets
PRINT
bevestigen, de waarde “100.00%” verschijnt.
100.00 %
Het gecontroleerde voorwerp opleggen, het gewicht verschijnt in %.
56,9 %
Nadat de toets
F
wordt gedrukt, keert het apparaat terug naar
de weegmodus.
35.8 g
(voorbeeld)
Bediening:
Aanduiding:
Menupunt P4 Func kiezen
P4 Func
De toets
TARE
drukken.
4.1.FFun
De toets
TARE
drukken, het laatst ingestelde, blinkende menupunt
verschijnt.
PcS
(voorbeeld)
De toets zo vaak drukken totdat het blinkende symbool
“Prcb” verschijnt.
Prcb
De toets
TARE
drukken.
4.1.FFun
De toets
F
zo vaak drukken totdat de vraag “SAVE?” verschijnt.
SAVE?
Met de toets
PRINT
bevestigen, de waarde “0.0” verschijnt.
0.0 g
De toets
F
drukken, de laatst ingevoerde percentagewaarde
verschijnt, het eerste cijfer blinkt en het blinkende symbool “%”
verschijnt.
00035.7
%
(voorbeeld)
Met de toetsen en
TARE
het referentiegewicht invoeren.
40.0 %
Met de toets
PRINT
bevestigen, de waarde “0.0” verschijnt.
0.0 g
Het controlegewicht opleggen, het gewicht verschijnt in percenten.
20.0 %
8.10.2 Het referentiegewicht door numerieke invoer bepalen
PLJ-GM-BA-nl-1312
42
Bediening:
Aanduiding:
Menupunt P4 Func kiezen
P4 Func
De toets
TARE
drukken.
4.1.FFun
De toets
TARE
drukken, het laatst ingestelde, blinkende
menupunt verschijnt.
PcS
(voorbeeld)
De toets zo vaak drukken totdat het blinkende
symbool “AtAr” verschijnt.
AtAr
De toets
TARE
drukken.
4.1.FFun
De toets
F
zo vaak drukken totdat de vraag “SAVE?”
verschijnt.
SAVE?
Met de toets
PRINT
bevestigen, de waarde “0.0” verschijnt.
0.0 g
De toets
F
drukken, de weegschaalcontainer
opleggen, de aanduiding “------” verschijnt kort en
vervolgens toont de weegschaal achter elkaar de
aanduidingen”0.0” en “NET”.
0.0
g
De gecontroleerde voorwerpen in de
weegschaalcontainer doen, de netto gewichtswaarde
verschijnt.
8.11 Automatisch tarreren
Deze functie is voorzien voor snelle bepaling van het nettogewicht indien de
tarrabelasting bij elke weging verandert.
PLJ-GM-BA-nl-1312
43
Bediening:
Aanduiding:
Menupunt P4 Func kiezen
P4 Func
De toets
TARE
drukken.
4.1.FFun
De toets
TARE
drukken, het laatst ingestelde, blinkende
menupunt verschijnt.
PcS
(voorbeeld)
De toets zo vaak drukken totdat het blinkende
symbool “toP” verschijnt.
toP
De toets
TARE
drukken.
4.1.FFun
De toets
F
zo vaak drukken totdat de vraag “SAVE?”
verschijnt.
SAVE?
Met de toets
PRINT
bevestigen, de waarde “0.0” verschijnt.
0.0 g
De toets
F
drukken, het symbool “0.0” en het symbool
“Max” verschijnt.
0.0 g
Het gewicht opleggen.
123.4 g
(voorbeeld)
Het volgende gewicht opleggen.
235.8 g
(voorbeeld)
Het maximale gewicht verschijnt nog steeds nadat alle
gewichten worden verwijderd.
235.8 g
8.12 Maximale gewichtswaarde opslaan
Deze functie wordt gebruikt voor bepaling van het maximale gewicht.
Het maximale gewicht wordt daarbij afgelezen en opgeslagen. Indien het gewicht
vermindert, de maximale waarde wordt steeds afgelezen.
PLJ-GM-BA-nl-1312
44
Bediening:
Aanduiding:
Menupunt P4 Func kiezen
P4 Func
De toets
TARE
drukken.
4.1.FFun
De toets
TARE
drukken, het laatst ingestelde, blinkende
menupunt verschijnt.
PcS
(voorbeeld)
De toets zo vaak drukken totdat het blinkende
symbool “Add” verschijnt.
Add
De toets
TARE
drukken.
4.1.FFun
De toets
F
zo vaak drukken totdat de vraag “SAVE?”
verschijnt.
SAVE?
Met de toets
PRINT
bevestigen, de waarde “0.0” verschijnt.
0.0 g
Met de toets
F
bevestigen, de waarde “0.0” en het
symbool “P” verschijnen.
P 0.0 g
1. Het gecontroleerde voorwerp opleggen, afwachten
totdat de stabilisatieaanduiding [] verschijnt.
De toets
PRINT
drukken, het gewicht verschijnt en onder
het somsymbool verschijnt een driehoek.
17.9 g
(voorbeeld)
Het gecontroleerde voorwerp verwijderen, het symbool
“P” en de waarde “0.0” verschijnen.
P 0.0 g
2. Het gecontroleerde voorwerp opleggen, afwachten
totdat de stabilisatieaanduiding [] verschijnt.
De toets
PRINT
drukken, het totale gewicht van beide
gecontroleerde voorwerpen verschijnt.
40.8 g
(voorbeeld)
Het proces willekeurig aantal keren herhalen.
8.13 Optelfunctie
Door deze functie is het mogelijk om veel enkelvoudige wegingen bij elkaar te tellen
tot een totaal.
PLJ-GM-BA-nl-1312
45
8.14 Functie dieren wegen
Bediening:
Aanduiding:
Menupunt P4 Func kiezen
P4 Func
De toets
TARE
drukken.
4.1.FFun
De toets
TARE
drukken, het laatst ingestelde, blinkende
menupunt verschijnt.
PcS
(voorbeeld)
De toets zo vaak drukken totdat het blinkende
symbool “AnLS” verschijnt.
AnLS
De toets
TARE
drukken.
4.1.FFun
De toets
F
zo vaak drukken totdat de vraag “SAVE?”
verschijnt.
SAVE?
Met de toets
PRINT
bevestigen, de waarde “0.0” verschijnt.
0.0 g
De toets
F
drukken, de melding “tiNNE” verschijnt kort
en vervolgens de blinkende aanduiding die de tijd waarin
de gemiddelde waarde bepaald dient te worden, in
seconden toon.
tiNNE
5 S
Met de toetsen en
TARE
de gewenste instelling
kiezen en met de toets
PRINT
bevestigen, de aanduiding
"A...0.0" verschijnt.
A 0.0 g
Het gecontroleerde voorwerp opleggen, tijdens de
bepaling van de gemiddelde waarde verschijnt op de
weegschaal de aanduiding “”.
Vervolgens verschijnt de gemiddelde waarde samen met
het symbool “OK”.
15.8 g
De functie dieren wegen kan bij onrustige wegingen worden gebruikt. Binnen een
bepaald tijdsinterval wordt een gemiddelde waarde van de weegresultaten
geschapen.
Hoe onstabieler het gewogen materiaal, hoe langer tijdsinterval dient te worden
gekozen.
PLJ-GM-BA-nl-1312
46
8.15 De beginwaarde van tarra opslaan
Bediening:
Aanduiding:
Menupunt P4 Func kiezen
P4 Func
De toets
TARE
drukken.
4.1.FFun
De toets
TARE
drukken, het laatst ingestelde, blinkende
menupunt verschijnt.
PcS
(voorbeeld)
De toets zo vaak drukken totdat het blinkende
symbool “tArE” verschijnt.
tArE
De toets
TARE
drukken.
4.1.FFun
De toets
F
zo vaak drukken totdat de vraag “SAVE?”
verschijnt.
SAVE?
Met de toets
PRINT
bevestigen, de waarde “0.0” verschijnt.
0.0 g
De toets
F
drukken, de melding “tArE 0” verschijnt:
tArE 0
Met de toets de geheugencel kiezen waar de
beginwaarde van tarra opgeslagen dient te worden.
tArE 1
(voorbeeld)
Met de toets
TARE
bevestigen, de waarde ”00000.0”
verschijnt, het eerste cijfer blinkt en het symbool “NET”
verschijnen.
00000.0
Met de toetsen en
TARE
de beginwaarde van tarra
invoeren en met de toets
PRINT
bevestigen, de aanduiding
“tArE 1” verschijnt.
tArE 1
Terug naar de weegmodus met de toets
F
.
Door deze functie wordt het mogelijk het gewicht van de tarracontainer op te slaan.
Na uit- en aanzetten werkt de weegschaal steeds met de gememoriseerde
tarrawaarde.
PLJ-GM-BA-nl-1312
47
Bediening:
Aanduiding:
De functie van voortarreren met de toets
F
opvragen.
tArE 0
Met de toets de geheugencel kiezen waar de
beginwaarde van tarra opgeslagen dient te worden.
tArE 1
(voorbeeld)
Met de toets
PRINT
bevestigen, de beginwaarde van tarra
verschijnt als negatieve waarde.
-5.0 g
(voorbeeld)
Het gecontroleerde voorwerp opleggen, het nettogewicht
van het gecontroleerde voorwerp verschijnt.
35.8 g
(voorbeeld)
8.15.1 De beginwaarde van tarra uit het geheugen opvragen
PLJ-GM-BA-nl-1312
48
9 Interface RS 232 C
PRINT
Bediening:
Aanduiding:
Keuze van de menupunt
P2 Prnt
De toets
TARE
drukken, het menu “2.2.Pr_n”
verschijnt.
2.1.Pr_n
De toets
TARE
opnieuw drukken, het laatst gekozen
parameter blinkt.
StAb
(voorbeeld)
Type gegevenstransmissie met de toetsen en
TARE
kiezen.
rEPL CntA Cntb
StAb
De instelling overnemen door de toets
PRINT
te
drukken, het menu ”2.1PR_N” verschijnt.
2.1.Pr_n
De toets
F
zo vaak drukken totdat de vraag
“SAVE?” verschijnt.
SAVE?
Met de toets
PRINT
bevestigen, de waarde “0.0”
verschijnt.
0.0 g
9.1 Technische gegevens
7 / 8 gegevensbit, 1 / 2 stopbits, geen / even / oneven pariteitsbit;
gekozen transmissiesnelheid: 2400, 4800, 9600 , 19200 en 38400 baud;
miniatuurstekker (9-pin, D-Sub) vereist;
een storingvrij interfacebedrijf wordt enkel verzekerd bij toepassing van een juiste
interfaceleiding van de firma KERN (max. 2 m).
Er zijn verschillende transmissiemodi mogelijk:
handmatig, nadat de toets
wordt gedrukt;
continu, conform de instelling;
automatisch, conform de stabilisatieaanduiding;
op verzoek, van een andere externe apparatuur.
9.2 Beschrijving van het type gegevensuitgang
PLJ-GM-BA-nl-1312
49
Bediening:
Aanduiding:
Keuze van de menupunt
P2 Prnt
De toets
TARE
drukken, het menu “2.1.Pr_n” verschijnt.
2.1.Pr_n
De toets drukken, het menu “2.2.S.Lo” verschijnt.
2.2. S_Lo
De toets
TARE
drukken, de laatst ingevoerde waarde
verschijnt, het eerste cijfer blinkt.
0010.00 g
(voorbeeld)
Met de toetsen en
TARE
het minimale gewicht
invoeren.
0030.00 g
(voorbeeld)
De toets
PRINT
drukken, het minimale gewicht wordt
overgenomen.
2.2. S_Lo
De toets
F
zo vaak drukken totdat de vraag “SAVE?”
verschijnt.
SAVE?
Met de toets
PRINT
bevestigen, de waarde “0.0” verschijnt.
0.0 g
Betekenis van de instellingen:
StAb gegevensuitgave indien de weegwaarde stabiel is (de toets PRINT);
rEPL de functie van automatische gegevensuitgave;
CntA constante gegevensuitgave in standaard weegeenheid;
Cntb constante gegevensuitgave in de actuele weegeenheid.
9.3 Het minimale gewicht voor sommige functies invoeren
Het minimale gewicht heeft invloed op de volgende functies:
Automatisch tarreren: Om deze functie op te vragen dient het gewicht op het
weegschaalplateau onder de opgegeven gewichtswaarde te worden verlaagd om
volgend automatisch tarreren van een groter gewicht onmogelijk te maken.
De functie van automatische gegevensuitgave: De weegwaarde wordt
automatisch uitgegeven indien de actuele weegwaarde kleiner is dank de ingevoerde
gewichtswaarde. De volgende weegwaarde wordt pas dan uitgegeven als de
weegwaarde ondertussen onder de gewichtswaarde wordt verlaagd.
PLJ-GM-BA-nl-1312
50
Bediening:
Aanduiding:
Keuze van de menupunt
P2 Prnt
De toets
TARE
drukken, het menu “2.2.Pr_n” verschijnt.
2.1.Pr_n
De toets zo vaak drukken totdat het menu
2.3. bAud verschijnt.
2.3. bAud
De toets
TARE
drukken, de laatst ingestelde, blinkende
transmissiesnelheid verschijnt.
9600
(voorbeeld)
Met de toets de gewenste transmissiesnelheid
kiezen.
19200 38400
2400 4800
9600
Met de toets
PRINT
bevestigen.
2.3. bAud
De toets
F
zo vaak drukken totdat de vraag “SAVE?”
verschijnt.
SAVE?
Met de toets
PRINT
bevestigen, de waarde “0.0” verschijnt.
0.0 g
F
PRINT
9.4 Transmissiesnelheid van de interface RS232
De transmissiesnelheid wordt als volgt ingesteld:
De toets
meermals drukken totdat op de display de vraag SAvE ? verschijnt.
De ingevoerde wijzigingen met de toets
opslaan.
PLJ-GM-BA-nl-1312
51
Bediening:
Aanduiding:
Keuze van de menupunt
P2 Prnt
De toets
TARE
drukken, het menu “2.2.Pr_n” verschijnt.
2.1.Pr_n
De toets zo vaak drukken totdat het menu 2.4. S_rS
verschijnt.
2.4. S_rS
De toets
TARE
drukken, het laatst ingevoerde parameter
verschijnt.
8d1SnP
(voorbeeld)
Met de toets de gewenste parameters kiezen.
7d2SnP
7d1SEP 7d1SoP
8d1SnP
8d2SnP 8d1SEP
8d1SoP
Met de toets
PRINT
de keuze overnemen.
2.4. S_rS
De toets
F
zo vaak drukken totdat de vraag “SAVE?”
verschijnt.
SAVE?
Met de toets
PRINT
bevestigen, de waarde “0.0” verschijnt.
0.0 g
F
PRINT
9.5 Parameters van de interface RS232
De toets
De ingevoerde wijzigingen met de toets
meermals drukken totdat op de display de vraag SAvE ? verschijnt.
De stabiele waarde in de standaard weegeenheid versturen
SI
De gewichtswaarde in de standaard weegeenheid versturen
SU
De stabiele gewichtswaarde in de standaard weegeenheid
versturen
SUI
De stabiele gewichtswaarde in de actuele weegeenheid
onmiddellijk versturen
C1
De constante transmissie in de standaard weegeenheid
aanzetten
C0
De constante transmissie in de standaard weegeenheid uitzetten
CU1
De constante transmissie in de actuele weegeenheid aanzetten
CO1
De constante transmissie in de actuele weegeenheid uitzetten
PC
Alle geïmplementeerde instructies versturen
9.6 Communicatieprotocol / bevelen van afstandbediening
Tabel 1: Overzicht van de instructie van de interface RS232
Elke instructie dient met de instructie CR LF worden afgesloten.
9.6.1 Retourmeldingen van de weegschaal
Retourmelding van de weegschaal na het versturen van de instructie:
XX_ Instructie
XX_A CR LF De instructie is goedgekeurd en wordt uitgevoerd
XX_D CR LF De instructie is afgerond (verschijnt enkel na de instructie XX_A)
XX_ I CR LF De instructie werd ontvangen, maar kan niet worden uitgevoerd
XX_^ CR LF De instructie werd ontvangen, maar er is een fout time overflow
(tijdsoverschrijding) voorgekomen
XX_v CR LF De instructie werd ontvangen, maar er is onderbelasting
XX_E CR LF Een fout in de uitvoertijd, de tijd voor de stabiele weegwaarde is
overschreden
PLJ-GM-BA-nl-1312
53
Instru
ctie
Spatie /
instructie. 3.
teken
Stabilisat
ieaandui
ding
Spaties
Waard
eteken
Gewicht
Spaties
Eenhei
d
CR
LF
PRINT
1 2 3
4 -12
13
14
15
16
17
18
Stabilisati
eaanduidi
ng
Spaties
Waardet
eken
Gewicht
Spaties
Eenheid
CR
LF
Formaat van de gegevensset:
Instructie: 1. tot 3 tekens
Ingeval van een 3-teken-instructie wordt de volgende spatie gebruikt. Ingevolge
daarvan blijft de lengte van de gegevensset ongewijzigd.
Stabilisatieaanduiding: Spatie – indien stabiel,
? - indien onstabiel,
^ - bij overbelasting,
v – bij onderbelasting.
Waardeteken: Spatie – indien positief,
minus – indien negatief.
Gewicht: 9 tekens, rechts uitlijnen.
Eenheid: 3 tekens, links uitlijnen.
9.6.2 Handmatige uitgave
De gebruiker kan de handmatige uitgave met de toets
Formaat van de gegevensset:
Stabilisatieaanduiding: Spatie – indien stabiel,
? - indien onstabiel,
^ - bij overbelasting,
v – bij onderbelasting.
Waardeteken: Spatie – indien positief,
minus – indien negatief.
Gewicht: 9 tekens, rechts uitlijnen.
Eenheid: 3 tekens, links uitlijnen.
aanzetten.
PLJ-GM-BA-nl-1312
54
1 2 3 4 5 6 7-15
16
17
18
19
20
21
S I Spaties
Stabilisati
eaanduidi
ng
Spatie
s
Waar
detek
en
Gewi
cht
Spati
es
Eenheid
CR
LF
9.6.3 Constante uitgave
De weegschaal kan in de modus van constante uitgave van de weegresultaten
werken. Deze modus kan aan en uit worden gezet door de interface RS232 met
behulp van een bevel.
Formaat van de gegevensset:
Stabilisatieaanduiding: Spatie – indien stabiel,
? - indien onstabiel,
^ - bij overbelasting,
v – bij onderbelasting.
Waardeteken: Spatie – indien positief,
minus – indien negatief.
Gewicht: 9 tekens, rechts uitlijnen.
Eenheid: 3 tekens, links uitlijnen.
PLJ-GM-BA-nl-1312
55
10 Foutmeldingen
“Err2”: De waarde buiten het nulbereik
“Err3”: De waarde buiten het tarrabereik
“Err4”: Het kalibratiegewicht buiten het toegelaten bereik (+/- 1%
voor het kalibratiegewicht)
“Err5”: Het stukgewicht kleiner dan de afleesbaarheid
“Err8”: De tijd tijdens tarreren/ op nul zetten overschreden
“NULL”: Niet voldoende belasting
“FULL2”: Weegbereik overschreden
“LH”: Fout van begingewicht: Het gewicht op het
weegschaalplateau bevindt zich buiten de toegelaten
tolerantie van 10%.
“5-Full”: Het aanduidingbereik tijdens optellen overschreden
11 Onderhoud, behouden van werkprestatie, verwijderen
11.1 Reinigen
Voordat men aan reiniging begint dient het apparaat van de voedingsbron te worden
gescheiden.
Men dient geen agressieve reinigingsmiddelen te gebruiken (oplosmiddel, e.d.) maar
het apparaat enkel met een doekje reinigen met lichte zeeploog. Men dient daarbij
op te letten dat het vloeistof niet binnen het apparaat doordringt en na reinigen de
weegschaal drogen met een zacht doekje.
Losse monsterrestanten / poeder kan men voorzichtig met een kwast of
handstofzuiger verwijderen.
Het apparaat mag enkel door geschoolde en door de firma KERN gekeurde
medewerkers worden bediend en onderhouden.
Vóór openen dient het van netwerk te worden gescheiden.
11.3 Verwijderen
Verpakking en apparaat dienen conform de landelijke of regionale wetgeving geldig
op de gebruikslocatie van het apparaat te worden verwijderd.
PLJ-GM-BA-nl-1312
56
12 Hulp bij kleine storingen
Storing
Mogelijke oorzaak
Gewichtsaanduiding brandt
niet.
De weegschaal staat niet aan.
Onderbroken verbinding met het netwerk
(voedingskabel niet aangesloten/beschadigd).
Gebrek aan netwerkspanning.
Onjuist geplaatste of lege batterijen/ accu’s
Geen batterijen/ accu’s.
Gewichtsaanduiding
verandert continu.
Tocht/luchtbeweging.
Tafel-/grondvibratie.
Het weegplateau is in contact met vreemde
lichamen.
Elektromagnetische velden/statische ladingen
(andere instellingplaats voor de weegschaal
kiezen/indien mogelijk het apparaat uitzetten dat
storingen veroorzaakt).
Weegresultaat is duidelijk
foutief.
Weegschaalaflezing is niet op nul gesteld.
Onjuist justeren
Grote temperatuurschommelingen.
De bepaalde opwarmingstijd werd niet
aangehouden.
Elektromagnetische velden/statische ladingen
(andere instellingplaats voor de weegschaal
kiezen/indien mogelijk het apparaat uitzetten dat
storingen veroorzaakt).
Bij storingen van programmaloop dient de weegschaal kort te worden uitgeschakeld
en van netwerk gescheiden. Vervolgens het weegproces opnieuw starten.
Hulp:
Ingeval andere foutmeldingen voorkomen, de weegschaal uit- en opnieuw aanzetten.
Indien de foutmelding nog steeds voorkomt, bij de producent melden.
PLJ-GM-BA-nl-1312
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
