Mode d’emploi
Balance de précision
KERN PLJ_N
Version 3.0
12/2009
F
Tél: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
PLJ_N-BA-f-0930
F
KERN PLJ_N
Version 3.0 12/2009
Mode d’emploi
Table des matières
1 Caractéristiques techniques ............................................................................ 4
2 Déclaration de conformité ................................................................................ 7
3 Indications fondamentales (généralités)......................................................... 9
3.1 Utilisation conforme aux prescriptions ................................................................................. 9
3.2 Utilisation inadéquate .............................................................................................................. 9
3.3 Garantie ..................................................................................................................................... 9
3.4 Vérification des moyens de contrôle...................................................................................... 9
4 Indications de sécurité générales.................................................................. 10
4.1 Observez les indications du mode d´emploi ....................................................................... 10
4.2 Formation du personnel ........................................................................................................ 10
5 Transport et stockage..................................................................................... 10
5.1 Contrôle à la réception de l´appareil .................................................................................... 10
5.2 Emballage / réexpédition ....................................................................................................... 10
6 Déballage, installation et mise en service..................................................... 11
6.1 Lieu d´installation, lieu d´utilisation..................................................................................... 11
6.2 Déballage................................................................................................................................. 11
6.2.1 Implantation .............................................................................................................................. 12
6.2.2 Etendue de la livraison ............................................................................................................. 12
6.3 Branchement secteur.............................................................................................................13
6.4 Raccordement d’appareils périphériques ........................................................................... 13
6.5 Première mise en service ...................................................................................................... 13
6.5.1 Affichage de la stabilité ............................................................................................................ 13
6.5.2 Balance affichage du zéro........................................................................................................ 13
Balance de précision
7 Ajustage ........................................................................................................... 13
7.1 Ajustage automatique avec poids interne........................................................................... 15
7.2 Fonctions d’ajustage „P1 CAL“........................................................................................... 16
7.2.1 Ajustage interne - „iCAL“ .......................................................................................................... 17
7.2.2 Test d'ajustage – „tCAL“........................................................................................................... 18
7.2.3 Critères pour le lancement de l’ajustage interne automatique – „ACAL“................................. 19
7.2.4 Réglage du temps pour le lancement de l’ajustage interne automatique – „CAL t“ ................ 20

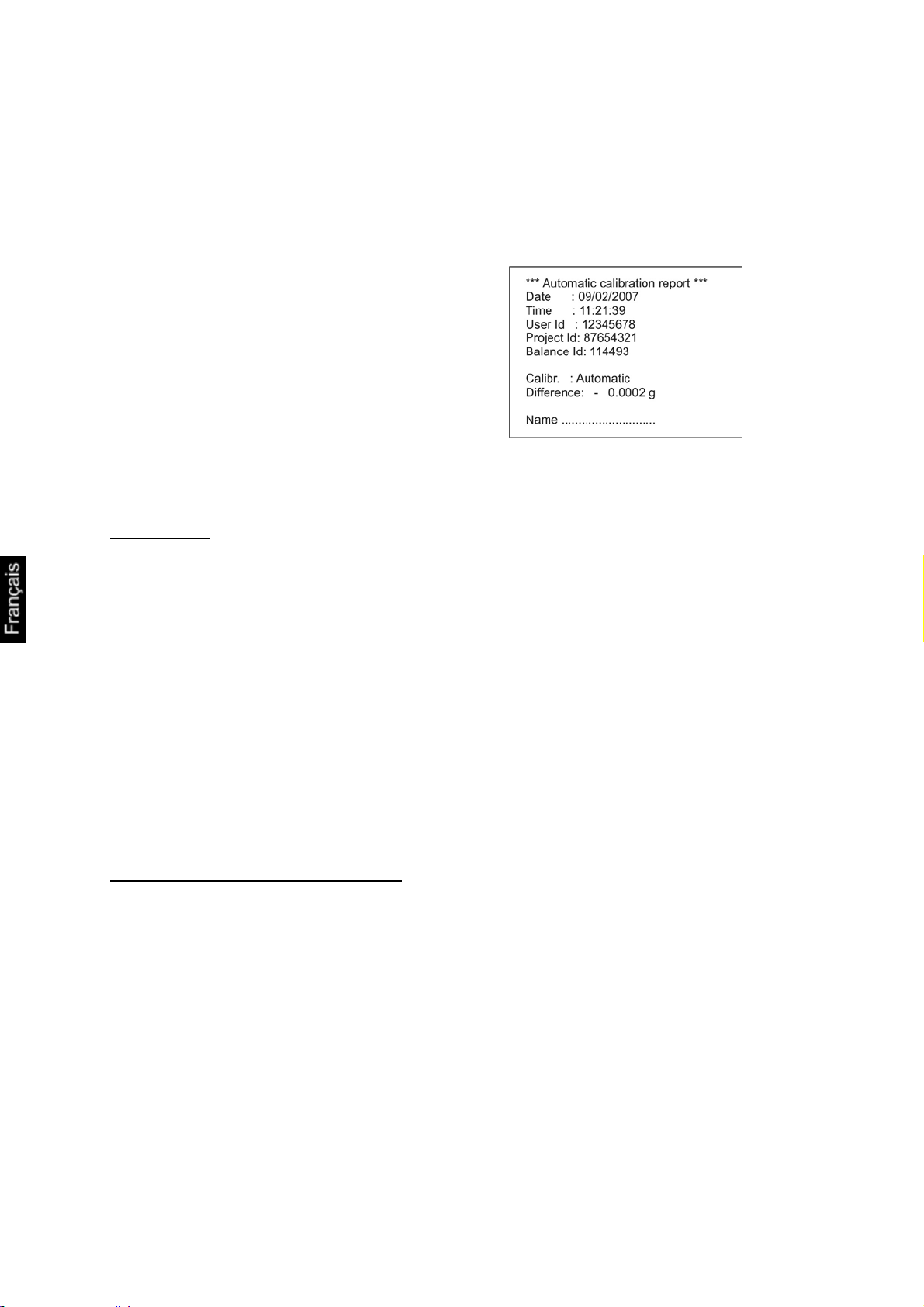

7.2.5 Edition du protocole d’ajustage – „CAL r“ ................................................................................ 21
7.3 Etalonnage .............................................................................................................................. 22
8 Éléments de commande ................................................................................. 24
8.1 Eclairage d'arrière-plan de l'affichage.................................................................................. 24

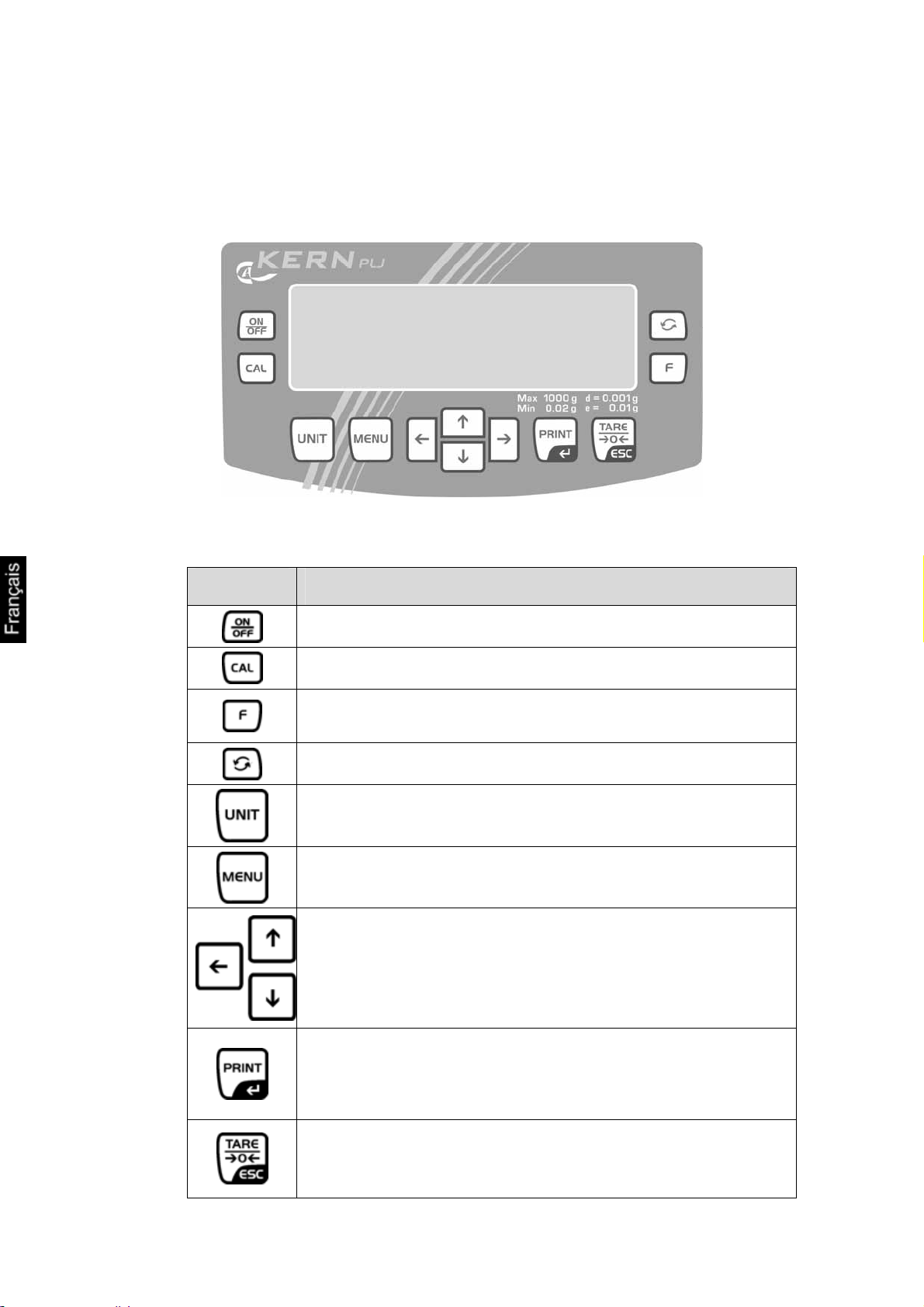

8.2 Vue d’ensemble du clavier en mode de pesage.................................................................. 24

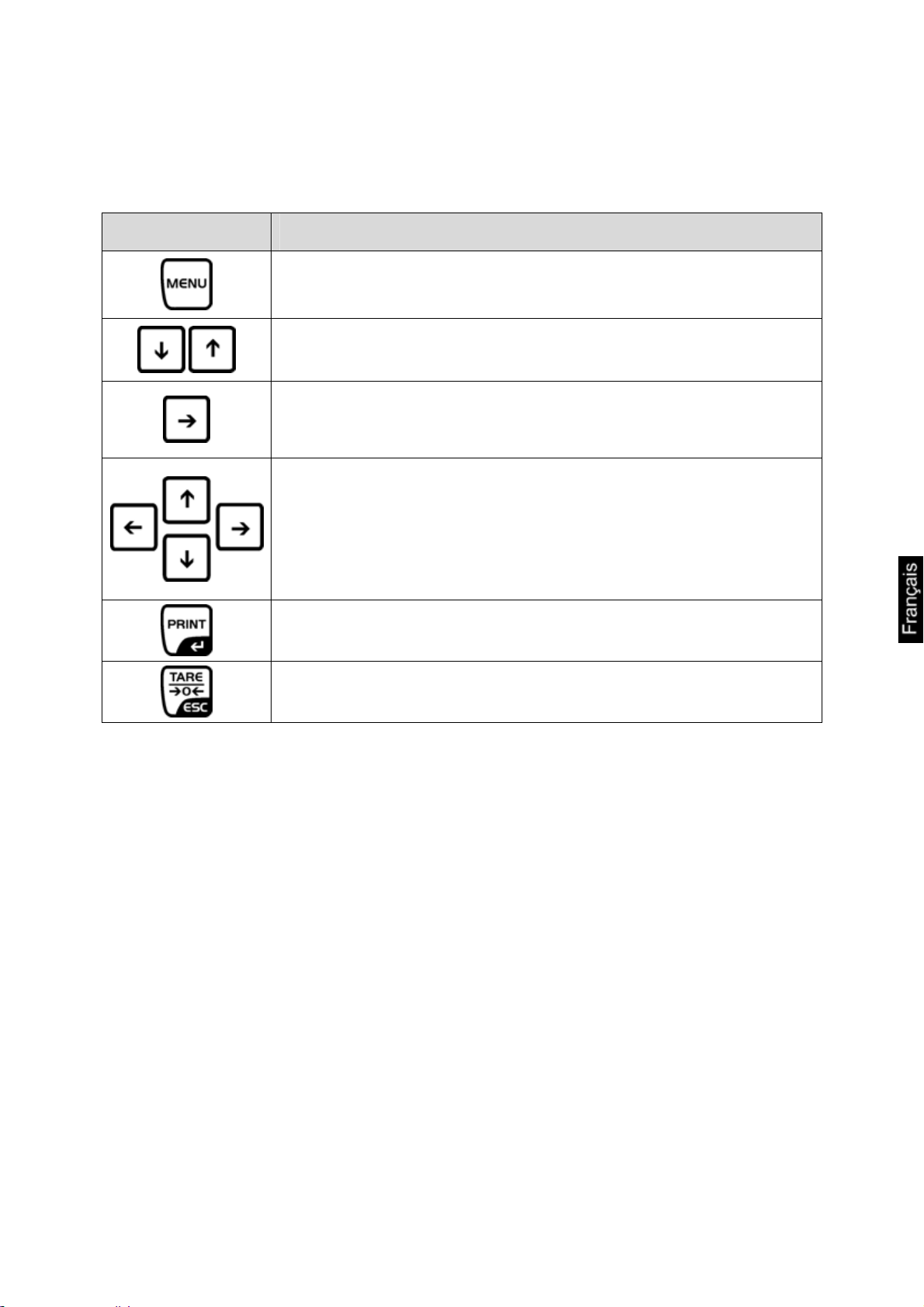

9 Menu usager .................................................................................................... 25
9.1 Navigation dans le menu ....................................................................................................... 27
2
PLJ_N-BA-f-0930
10 Opérations de base...................................................................................... 28
10.1 Pesage simple......................................................................................................................... 28
10.2 Pesée avec tare....................................................................................................................... 28
10.2.1 Tarage.................................................................................................................................. 28
10.2.2 Effacer la tare....................................................................................................................... 28

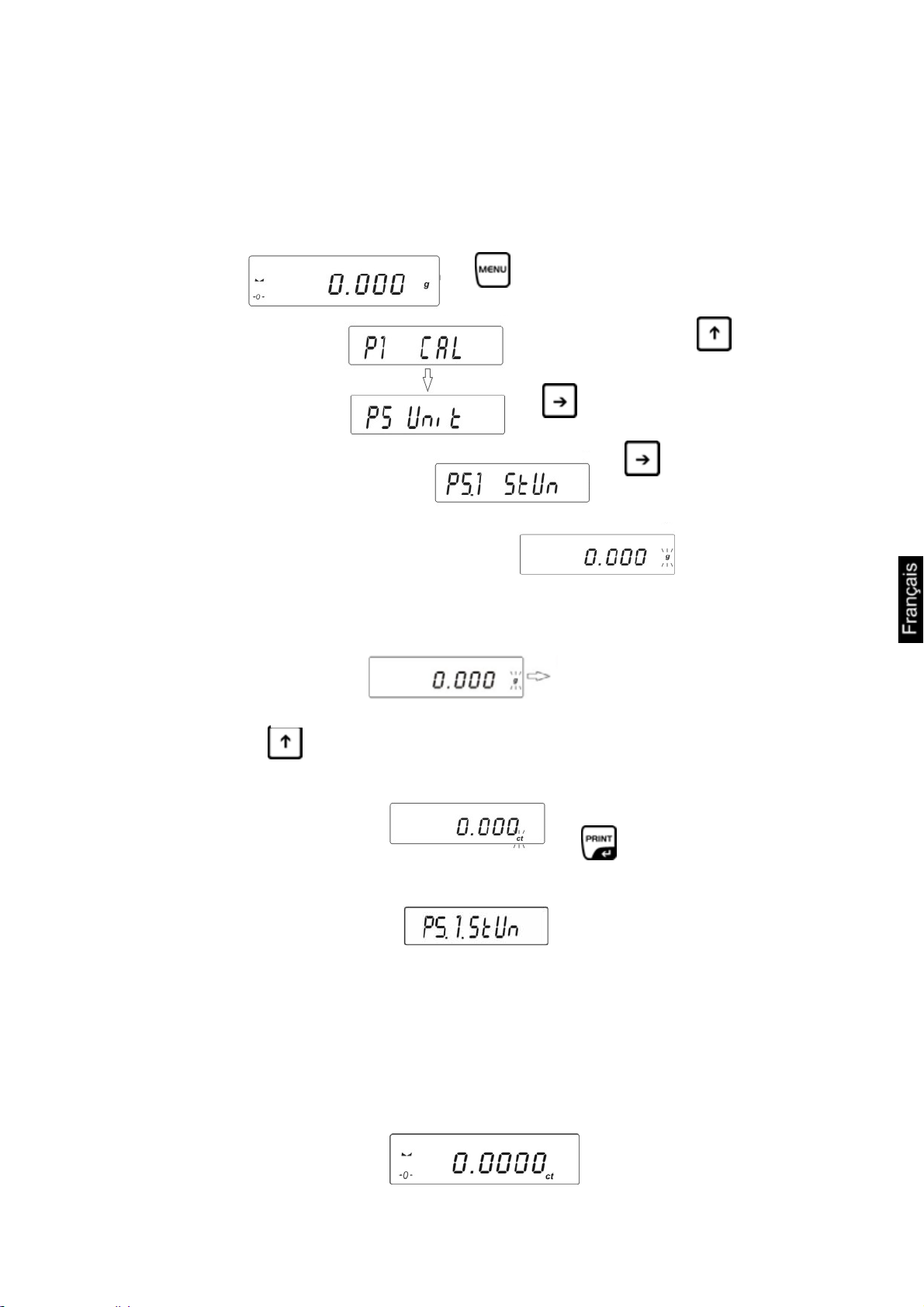

10.3 Unité de pesage standard...................................................................................................... 29
10.4 Commutation des unités de pesée....................................................................................... 30

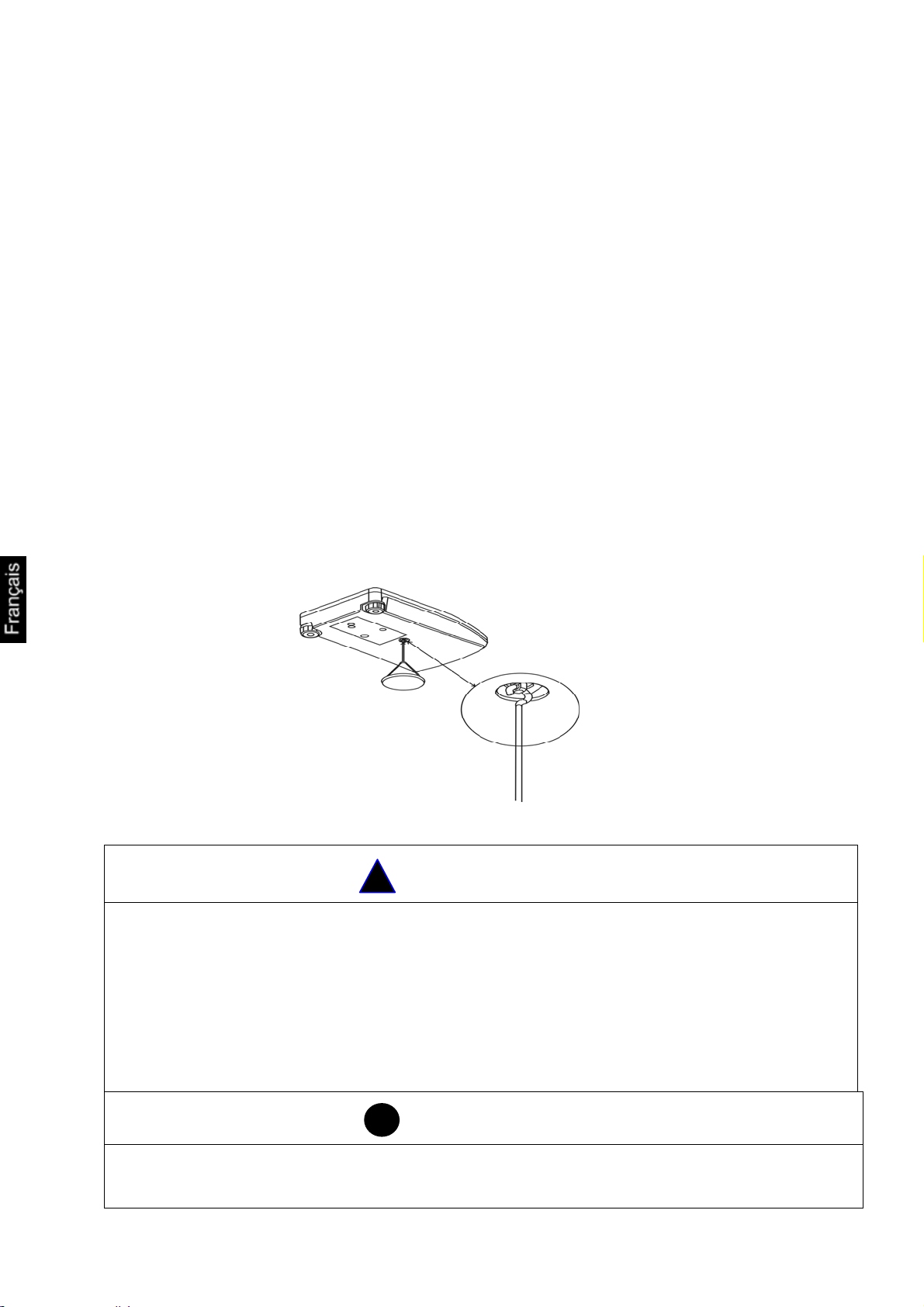

10.5 Pesage en sous-sol................................................................................................................ 30
11 Fonction du menu modes de fonctionnement “P6 Func”........................ 31

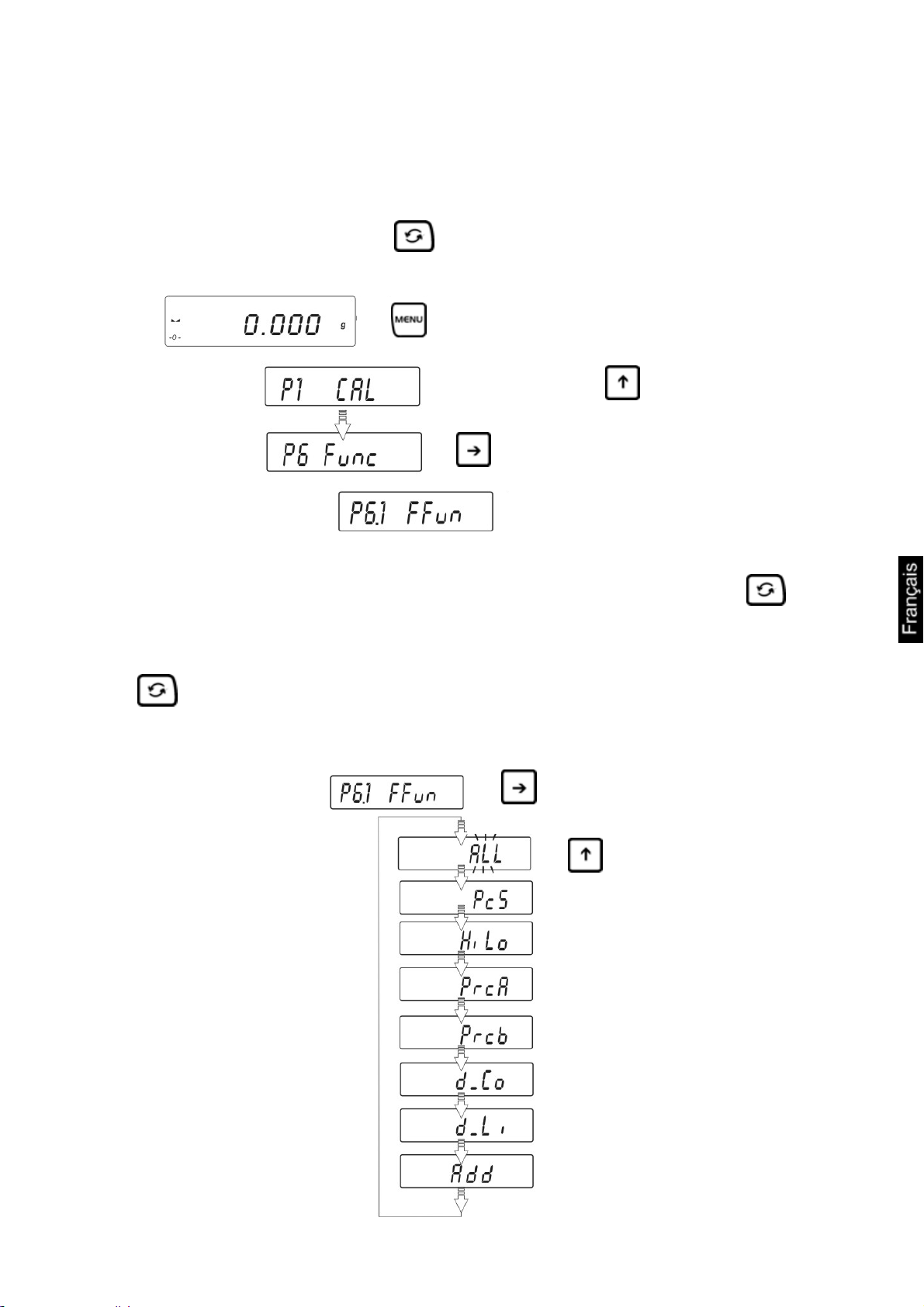

11.1 Réglages concernant la fonction P6.1 FFun „ALL“............................................................ 33

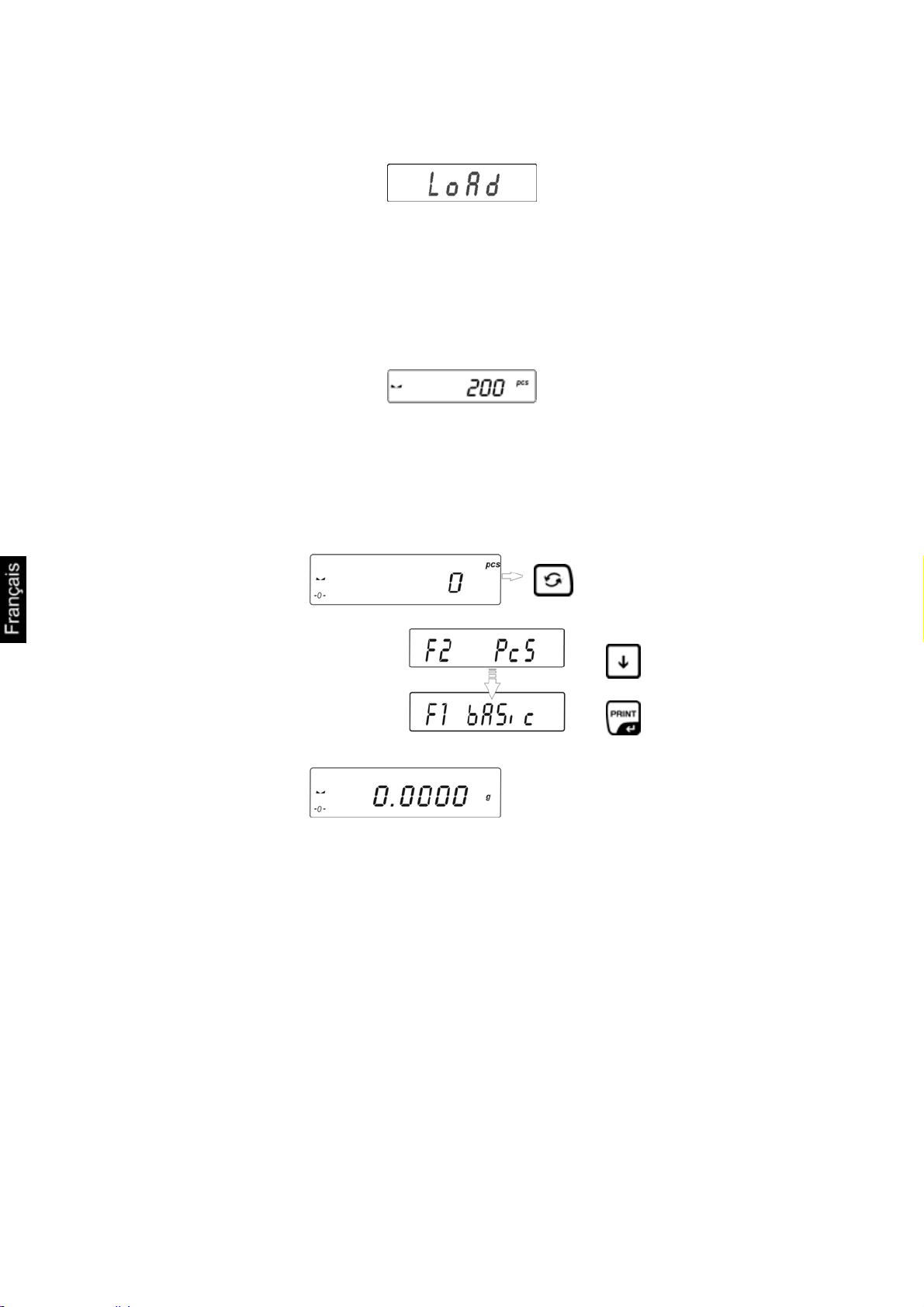

11.2 Comptage de pièces ..............................................................................................................34

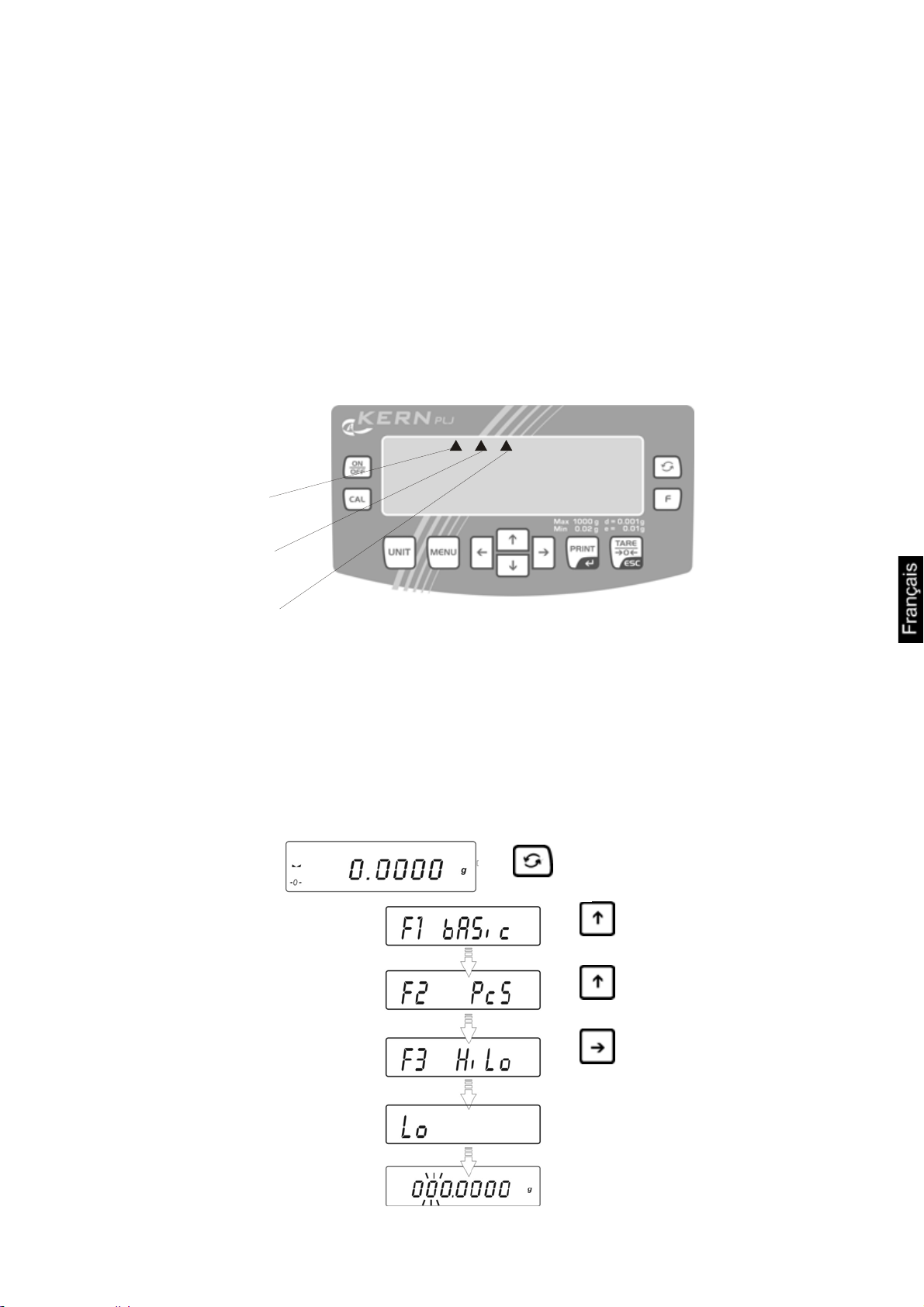

11.3 Balances avec gamme de tolérance..................................................................................... 37
11.4 Détermination du pourcentage ............................................................................................. 40
11.4.1 Détermination du poids de référence par pesée (fonction F4 PrcA) ................................... 40
11.4.2 Détermination du poids de référence par saisie numérique (fonction F4 Prcb) ................ 41
11.5 Détermination de la densité – fonctions „d_Co“ et „d_Li“................................................ 42

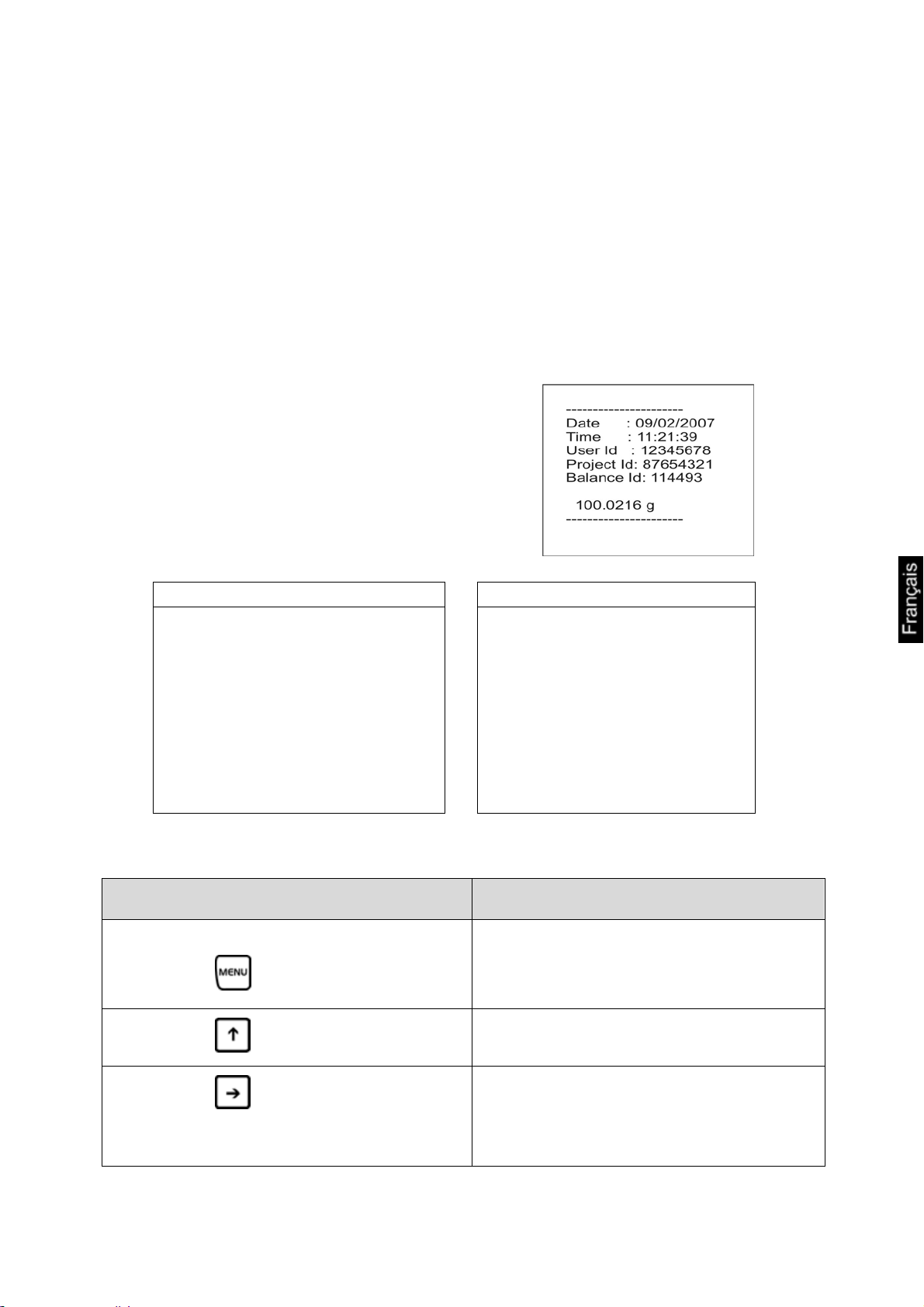

12 Fonction du menu consignation dans un protocole GLP/ISO „P2 GLP“ 43
13 Fonction du menu réglages initiaux “P3 rEAd” ....................................... 46

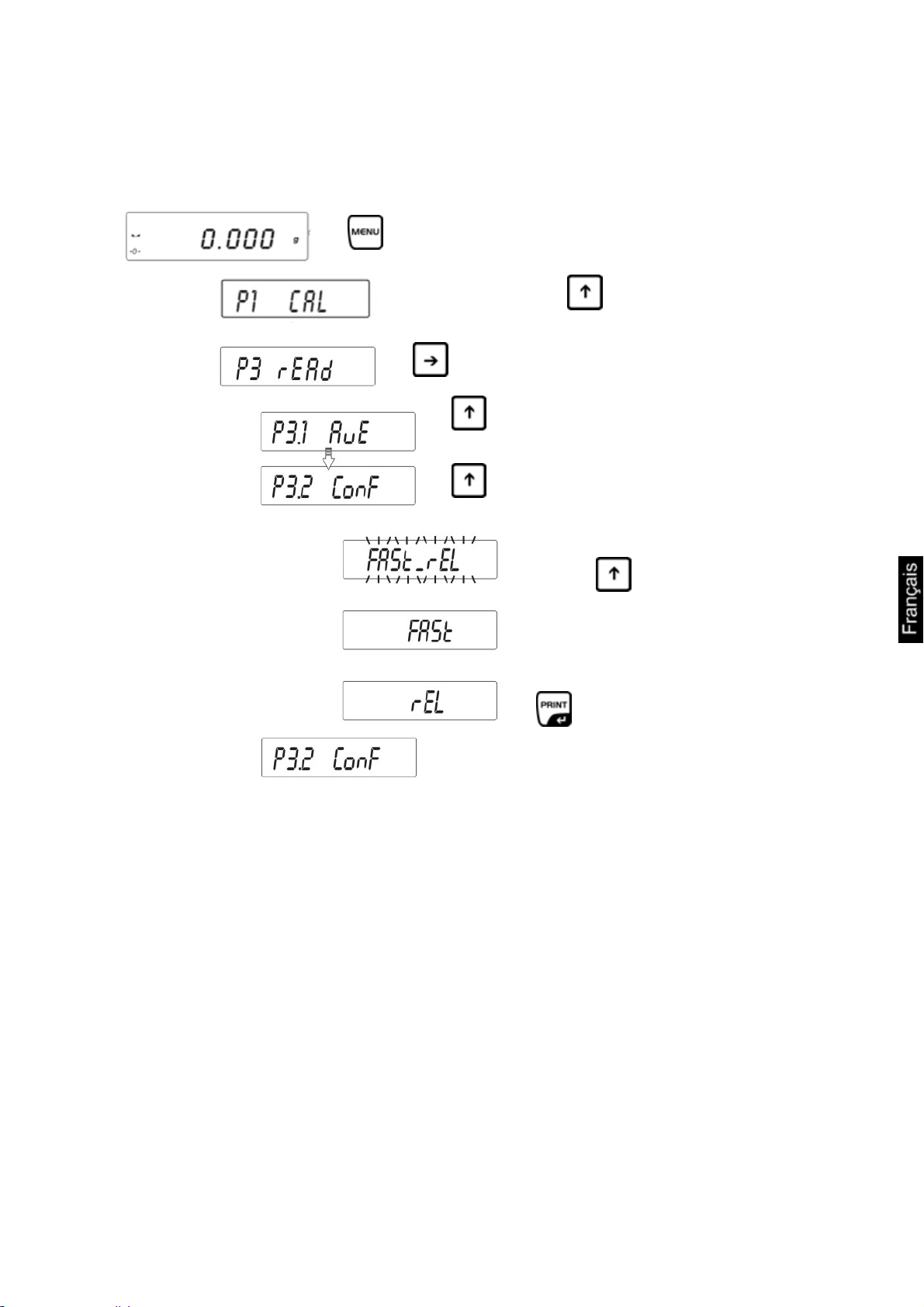

13.1 Réglages du filtre ................................................................................................................... 46
13.2 Affichage du contrôle de l’arrêt complet ............................................................................. 47
13.3 Auto-Zero ................................................................................................................................ 48
13.4 Modification de la lisibilité – décimales après la virgule.................................................... 49
14 Fonction de menu “P7 othEr” - Autres fonctions utiles.......................... 50
14.1 Eclairage du fond de l’écran d’affichage ............................................................................. 50

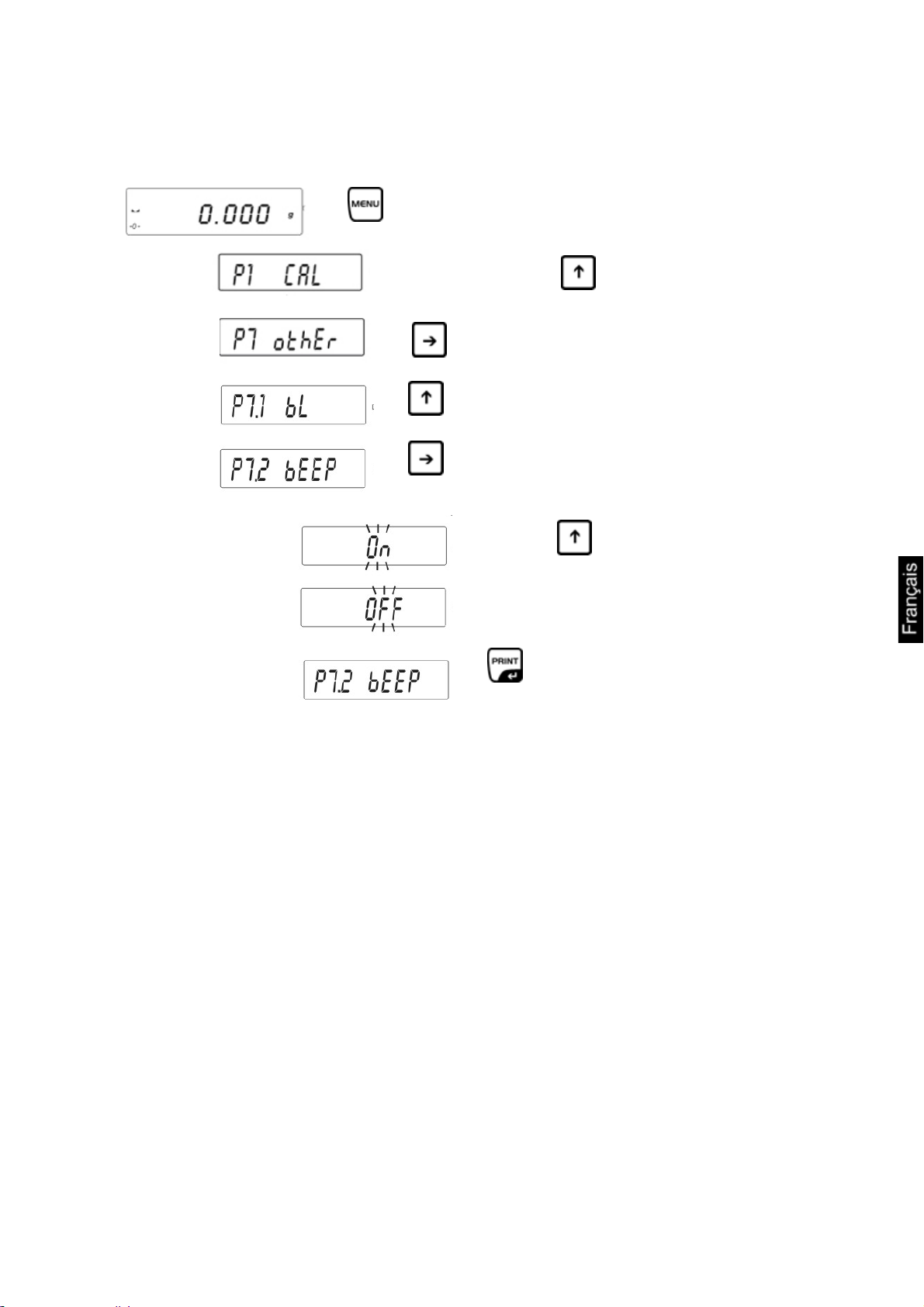

14.2 Signal acoustique pour manipulation du clavier ................................................................ 51
14.3 Edition des paramètres de la balance.................................................................................. 52
15 Sortie des données RS 232C „P4 Print“ .................................................... 53
15.1 Caractéristiques techniques ................................................................................................. 53
15.2 Répartition des broches de la fiche de sortie de la balance (vue sur la façade)............. 53
15.3 Câble d'interface..................................................................................................................... 54
15.4 Fonction de menu “ P4 Prnt ” – paramètre RS 232C......................................................... 55
15.4.1 Réglage de la vitesse de transmission en bauds „P4.1 bAud” ............................................ 55
15.4.2 Edition en continu dans l’unité de pesée standard „P4.2 CntA” .......................................... 56
15.4.3 Edition continue dans l’unité de pesée actuelle „P4.3 Cntb” .............................................. 57

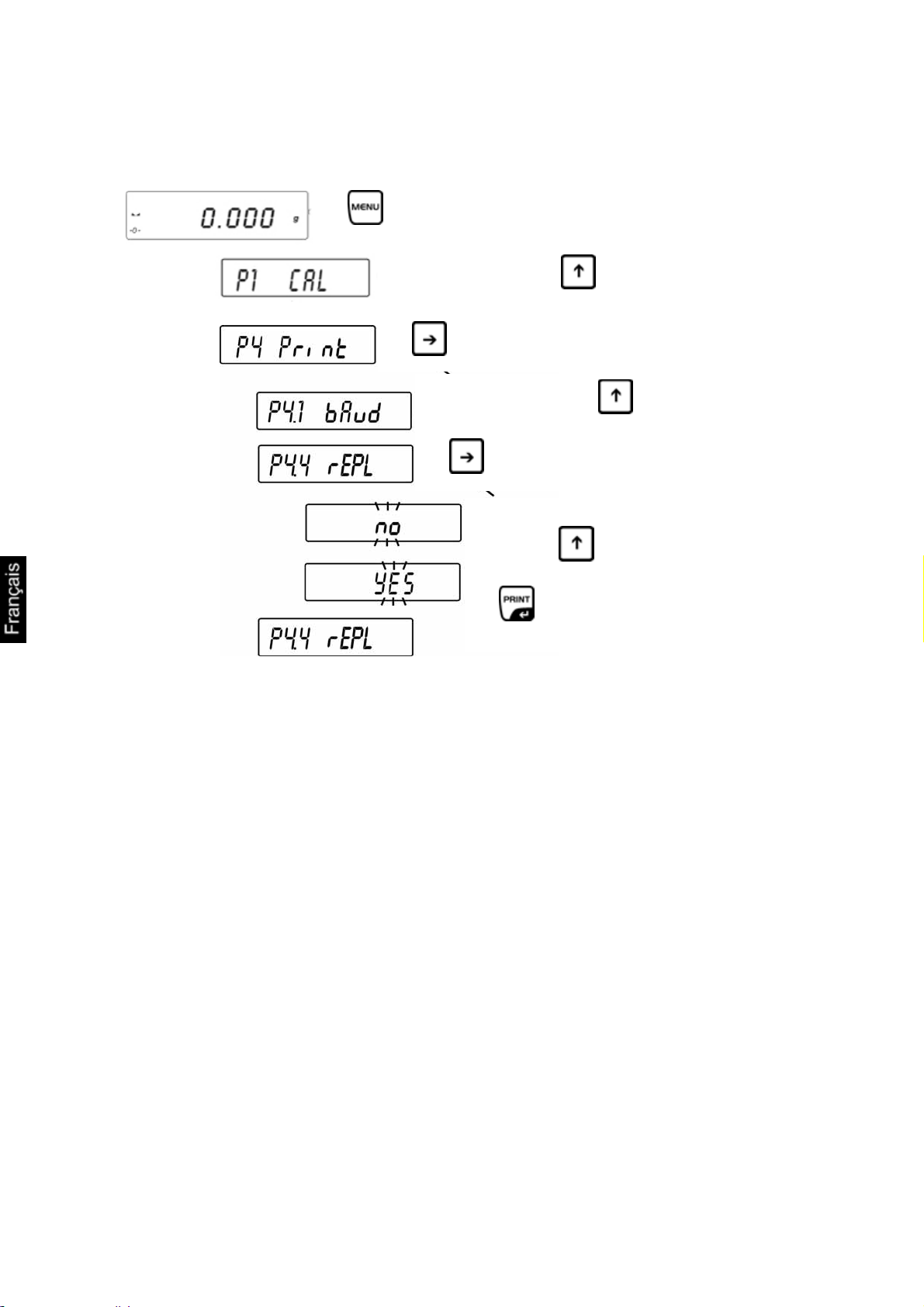

15.4.4 Réglage type émission de données manuel/automatique „P4.4 rEPL”............................... 58
15.4.5 Réglage édition des données avec valeur de pesée stable / instable „P4.5 PStb” ............. 59
15.4.6 Saisie du poids minimum pour l’édition automatique „P4.6 Lo”.......................................... 60
15.5 Protocole de communication / ordres de télécommande .................................................. 61
15.5.1 Edition manuelle................................................................................................................... 61
15.5.2 Edition asservie au PC......................................................................................................... 62
15.5.3 Edition de la date/heure ....................................................................................................... 62
16 Messages d’erreur ....................................................................................... 63
17 Maintenance, entretien, élimination ........................................................... 63
17.1 Nettoyage ................................................................................................................................ 63
17.2 Maintenance, entretien ..........................................................................................................63
17.3 Elimination .............................................................................................................................. 63
18 Aide succincte en cas de panne................................................................. 64
PLJ_N-BA-f-0930
3
1 Caractéristiques techniques
KERN PLJ 360-3NM PLJ 600-3NM
Plage de pesée (max) 360 g 600 g
Lisibilité (d) 1 mg 1 mg
Charge minimale (Min) 20 mg 20 mg
Echelon d’homologation (e) 10 mg 10 mg
Classe d’étalonnage II II
Reproductibilité 1 mg 15 mg
Linéarité ±2 mg ±3 mg
Essai de stabilité (typique) 4 sec. 4 sec.
Poids minimum à la pièce en
comptage
Temps de préchauffage 2 heures 4 heures
Poids d'ajustage interne
Quantité de pièces de référence en
comptage de pièces
Unités de pesage g, ct, mg
Contrôler alimentation en courant 230 V / 50 Hz, 11V AC
Température de fonctionnement + 15° C …. + 30° C
Degré hygrométrique max. 80 % (non condensant)
Carter (L x P x H) [mm]
[mm]
1 mg 5 mg
10, 20, 50, à choix libre
avec pare-brise 206 x 335 x 157
sans pare-brise 206 x 335 x 85
extérieur 150 x 150 x 80 Dimensions pare-brise en verre
intérieur 140 x 140 x 65
Plateau de pesée (acier inox) [mm] 128 x 128
Poids kg (net) 4 kg
Installation de pesage en sous-sol Crochet en série
Interface RS 232C
4
PLJ_N-BA-f-0930
KERN PLJ 3500-2NM PLJ 4500-2NM
Plage de pesée (max) 3500 g 4500 g
Lisibilité (d) 10 mg 10 mg
Charge minimale (Min) 500 mg 500 mg
Echelon d’homologation (e) 100 mg 100 mg
Classe d’étalonnage II II
Reproductibilité 10 mg 10 mg
Linéarité ± 20 mg ± 20 mg
Essai de stabilité (typique) 4 sec 4 sec
Poids minimum à la pièce en
comptage
Temps de préchauffage 2 heures 4 heures
Poids d'ajustage interne
Quantité de pièces de référence en
comptage de pièces
Unités de pesage g, ct, mg
Contrôler alimentation en courant 230 V / 50 Hz, 11V AC
Température de fonctionnement + 15° C …. + 30° C
Degré hygrométrique max. 80 % (non condensant)
Carter (L x P x H) [mm] 206 x 335 x 85
Plateau de pesée (acier inox) [mm] 195 x 195
Poids kg (net) 4.5 kg
10 mg 50 mg
10, 20, 50, à choix libre
Installation de pesage en sous-sol Crochet en série
Interface RS 232C
PLJ_N-BA-f-0930
5
KERN PLJ 750-3N
Plage de pesée (max) 750 g
Lisibilité (d) 1 mg
Reproductibilité 15 mg
Linéarité ± 3 mg
Essai de stabilité (typique) 4 sec
Poids minimum à la pièce en
comptage
5 mg
Essai de stabilité (typique) 4 heures
Poids d'ajustage interne
Quantité de pièces de
référence en comptage de
10, 20, 50, choix libre
pièces
Unités de pesage g, ct, mg
Contrôler alimentation en
courant
Température de
fonctionnement
230 V / 50 Hz, 11V AC
+ 15° C …. + 30° C
Degré hygrométrique max. 80 % (non condensant)
avec pare-brise 206 x 335 x 157 Carter (L x P x H) [mm]
sans pare-brise 206 x 335 x 85
extérieur 150 x 150 x 80 Dimensions pare-brise en
verre [mm]
intérieur 140 x 140 x 65
Plateau de pesée (acier inox)
[mm]
128 x 128
Poids kg (net) 4 kg
Installation de pesage en
sous-sol
Crochet en série
Interface RS 232C
6
PLJ_N-BA-f-0930
2 Déclaration de conformité
KERN & Sohn GmbH
D-72322 Balingen-Frommern
Postfach 4052
E-Mail: info@kern-sohn.de
Tel: 0049-[0]7433- 9933-0
Fax: 0049-[0]7433-9933-149
Internet: www.kern-sohn.de
Konformitätserklärung
EC-Konformitätserklärung EC-Declaration of -Conformity
Déclaration de conformité EC-Declaración de Conformidad
ECEC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
EC-Deklaracja zgodności EC-Заявление о соответствии
D
GB
CZ
E
F
I
NL
P
PL
RUS
Konformitätserklärung
Declaration of
conformity
Prohlášení o
shode
Declaración de
conformidad
Déclaration de
conformité
Dichiarazione di
conformitá
Conformiteitverklaring
Declaração de
conformidade
Deklaracja
zgodności
Заявление о
соответствии
Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht,
mit den nachstehenden Normen übereinstimmt.
We hereby declare that the product to which this declaration refers conforms
with the following standards.
Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.
Manifestamos en la presente que el producto al que se refiere esta
declaración está de acuerdo con las normas siguientes
Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.
Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si
riferisce è conforme alle norme di seguito citate.
Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.
Declaramos por meio da presente que o produto no qual se refere esta
declaração, corresponde às normas seguintes.
Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie
dotyczy, jest zgodny z poniższymi normami.
Мы заявляем, что продукт, к которому относится данная декларация,
соответствует перечисленным ниже нормам.
Electronic Balance: KERN PLJ_N
Mark applied EU Directive Standards
2004/108/EC
EMC
2006/95/EC
Low Voltage
Date: 27.01.2010 Signature:
Gottl. KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0,Fax +49-[0]7433/9933-149
PLJ_N-BA-f-0930
EN 61326 : 2006
EN 61010-1 : 2004
Gottl. KERN & Sohn GmbH
Management
7
KERN & Sohn GmbH
D-72322 Balingen-Frommern
Postfach 4052
E-Mail: info@kern-sohn.de
Tel: 0049-[0]7433- 9933-0
Fax: 0049-[0]7433-9933-149
Internet: www.kern-sohn.de
Konformitätserklärung
EC-Konformitätserklärung EC-Declaration of -Conformity
Déclaration de conformité EC-Declaración de Conformidad
ECEC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
EC-Deklaracja zgodności EC-Заявление о соответствии
D
GB
CZ
E
F
I
NL
P
PL
RUS
Konformitätserklärung
Declaration of
conformity
Prohlášení o
shode
Declaración de
conformidad
Déclaration de
conformité
Dichiarazione di
conformitá
Conformiteitverklaring
Declaração de
conformidade
Deklaracja
zgodności
Заявление о
соответствии
Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht, mit den
nachstehenden Normen übereinstimmt. Diese Erklärung gilt nur in Verbindung mit
der Konformitätsbescheinigung einer benannten Stelle.
We hereby declare that the product to which this declaration refers conforms with the
following standards. This declaration is only valid with the certificate of conformity
by a notified body.
Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu s níže
uvedenými normami. Toto prohlášení platí pouze ve spojitosti s deklarací o
souladu uvedeného pracoviště se směrnicemi EU.
Manifestamos en la presente que el producto al que se refiere esta declaración está de
acuerdo con las normas siguientes. Esta declaración solo será válida acompañada
del certificado de conformidad de una institución renombrada.
Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la présente
déclaration, est conforme aux normes citées ci-après. Cette déclaration est valide
seulement avec un certificat de conformité d’un organisme notifié.
Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferisce è
conforme alle norme di seguito citate. Questa dichiarazione sarà valida solo se
accompagnata dal certificato di conformità della parte nominale.
Wij verklaren hiermede dat het product, waarop deze verklaring betrekking heeft, met
de hierna vermelde normen overeenstemt. Deze verklaring geldt uitsluitend in
verbinding met het certificaat van overeenstemming vanwege een daarmee
belaste instantie.
Declaramos por meio da presente que o produto no qual se refere esta declaração,
corresponde às normas seguintes. Esta declaração vale só em combinação com
um certificado de conformidade duma instituição nomeada.
Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy, jest
zgodny z poniższymi normami. Niniejsze oświadczenie obowiązuje wyłącznie w
połączeniu z oświadczeniem o zgodności danego miejsca.
Мы заявляем, что продукт, к которому относится данная декларация,
соответствует перечисленным ниже нормам. Эта декларация действует
совместно с удостоверением соответствия названной лаборатории.
Electronic Balance: KERN PLJ_NM
EU Directive Standards
90/384/EEC EN 45501 TCM 128/08-4606 CMI
EC-type-approval
certificate no.
Issued by
Date: 27.01.2010 Signature:
Gottl. KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0,Fax +49-[0]7433/9933-149
8
Gottl. KERN & Sohn GmbH
Management
PLJ_N-BA-f-0930
3 Indications fondamentales (généralités)
3.1 Utilisation conforme aux prescriptions
La balance que vous avez achetée sert à la détermination de la valeur de pesée de
matières devant être pesées. Elle est conçue pour être utilisée comme „balance non
automatique“, c´à d. que les matières à peser seront posées manuellement et avec
précaution au milieu du plateau de pesée. La valeur de pesée peut être lue une fois
stabilisée.
3.2 Utilisation inadéquate
Ne pas utiliser la balance pour des pesées dynamiques. Dans le cas où de petites
quantités des matières à peser sont retirées ou ajoutées, le dispositif de
« compensation de stabilité » intégré dans la balance peut provoquer l´affichage de
résultats de pesée erronés. (Exemple : lorsque des liquides dégoulinent lentement
d´un récipient posé sur la balance.)
Ne pas laisser trop longtemps une charge sur le plateau de pesée. Ceci peut
endommager l’équipage de mesure.
Eviter impérativement de cogner la balance ou de charger cette dernière au-delà de
la charge maximale indiquée (Max.) après déduction éventuelle d´une charge de tare
déjà existante. Sinon, la balance pourrait être endommagée. Ne jamais utiliser la
balance dans des endroits où des explosions sont susceptibles de se produire. Le
modèle série n´est pas équipé d´une protection contre les explosions.
Toute modification constructive de la balance est interdite. Ceci pourrait provoquer
des résultats de pesée erronés, des défauts sur le plan de la technique de sécurité
ainsi que la destruction de la balance. La balance ne doit être utilisée que selon les
prescriptions indiquées. Les domaines d´utilisation/d´application dérogeant à ces
dernières doivent faire l´objet d´une autorisation écrite délivrée par KERN.
3.3 Garantie
La garantie n´est plus valable en cas
• de non-observation des prescriptions figurant dans notre mode d´emploi
• d´utilisation outrepassant les applications décrites
• de modification ou d´ouverture de l´appareil
• de dommages mécaniques et de dommages occasionnés par les produits, les
liquides, l’usure naturelle et la fatigue
• de mise en place ou d´installation électrique inadéquates
• de surcharge du système de mesure
3.4 Vérification des moyens de contrôle
Les propriétés techniques de mesure de la balance et du poids de contrôle
éventuellement utilisé doivent être contrôlées à intervalles réguliers dans le cadre
des contrôles d´assurance qualité. A cette fin, l´utilisateur responsable doit définir un
intervalle de temps approprié ainsi que le type et l´étendue de ce contrôle. Des
informations concernant la vérification des moyens de contrôle des balances ainsi
que les poids de contrôle nécessaires à cette opération sont disponibles sur le site
KERN (www.kern-sohn.com). Grâce à son laboratoire de calibrage accrédité DKD,
KERN propose un calibrage rapide et économique pour les poids d´ajustage et les
balances (sur la base du standard national).
PLJ_N-BA-f-0930
9
4 Indications de sécurité générales
4.1 Observez les indications du mode d´emploi
Lisez attentivement la totalité de ce mode d´emploi avant l´installation et la mise en
service de la balance, et ce même si vous avez déjà utilisé des balances KERN.
4.2 Formation du personnel
L´appareil ne doit être utilisé et entretenu que par des collaborateurs formés à cette fin.
5 Transport et stockage
5.1 Contrôle à la réception de l´appareil
Nous vous prions de contrôler l´emballage dès son arrivée et de vérifier lors du
déballage que l´appareil ne présente pas de dommages extérieurs visibles.
5.2 Emballage / réexpédition
Conservez tous les éléments de l’emballage d’origine en vue d’un
éventuel transport en retour.
L´appareil ne peut être renvoyé que dans l´emballage d´origine.
Avant expédition démontez tous les câbles branchés ainsi que toutes
les pièces détachées et mobiles.
Evtl. remontez les cales de transport prévues.
Calez toutes les pièces p. ex. pare-brise en verre, plateau de pesée,
bloc d’alimentation etc. contre les déplacements et les dommages.
10
PLJ_N-BA-f-0930
6 Déballage, installation et mise en service
6.1 Lieu d´installation, lieu d´utilisation
La balance a été construite de manière à pouvoir obtenir des résultats de pesée
fiables dans les conditions d´utilisation d´usage. Vous pouvez travailler rapidement et
avec précision à condition d´installer votre balance à un endroit approprié.
A cette fin, tenez compte des points suivants concernant le lieu d´installation:
• Placer la balance sur une surface solide et plane;
• Eviter d´exposer la balance à une chaleur extrême ainsi qu’une fluctuation de
température, par exemple en la plaçant près d´un chauffage, ou de l´exposer
directement aux rayons du soleil;
• Protéger la balance des courants d´air directs pouvant être provoqués par des
fenêtres ou des portes ouvertes;
• Eviter les secousses durant la pesée;
• Protéger la balance d´une humidité atmosphérique trop élevée, des vapeurs et
de la poussière;
• N´exposez pas trop longtemps l’appareil à une humidité élevée. L´installation d´un
appareil froid dans un endroit nettement plus chaud peut provoquer l´apparition
d´une couche d´humidité (condensation de l´humidité atmosphérique sur l´appareil)
non autorisée. Dans ce cas, laissez l´appareil coupé du secteur s´acclimater à la
température ambiante pendant env. 2 heures.
• Evitez les charges statiques des produits à peser, du récipient de pesée.
L´apparition de champs électromagnétiques (p. ex. par suite de téléphones portables
ou d’appareils de radio), de charges électrostatiques, ainsi que d’alimentation en
électricité instable peut provoquer des divergences d´affichage importantes (résultats
de pesée erronés). Il faut alors changer de site ou éliminer la source parasite.
6.2 Déballage
Sortir avec précaution la balance de l’emballage, retirer la pochette en plastique et
installer la balance au poste de travail prévu à cet effet.
PLJ_N-BA-f-0930
11

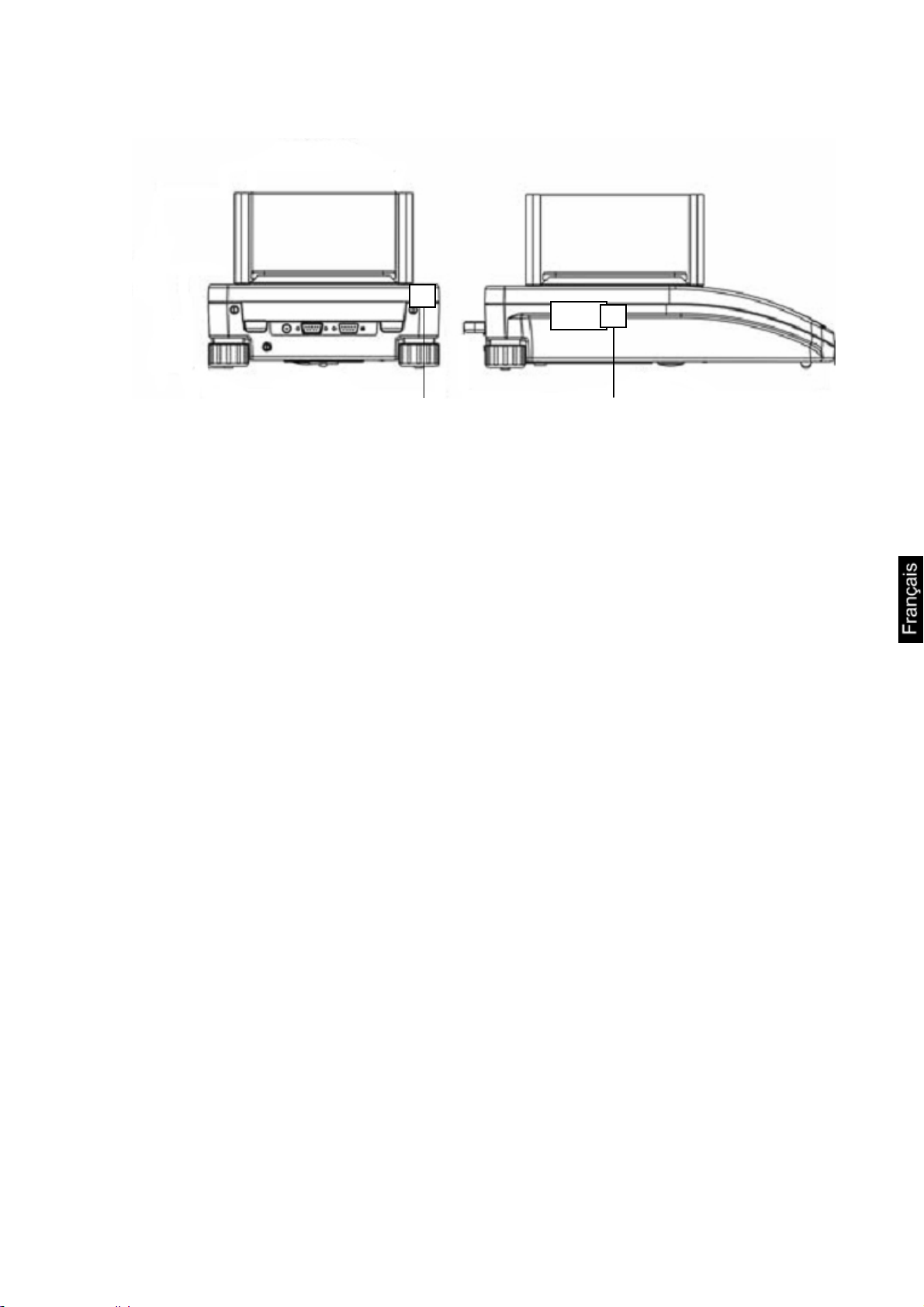

6.2.1 Implantation
Structure de la balance:
Montez toutes les pièces conf. à la figure. Pour assurer la mise à la terre du plateau
de pesage, Placer le Vecteur (2) à droite en arrière.
Modèles lisibilité = 1 mg: Modèles lisibilité = 10 mg:
2
Procéder à la mise à niveau de la balance à l´aide des vis des
pieds, jusqu´à ce que la bulle d´air du niveau se trouve dans le
cercle prescrit.
6.2.2 Etendue de la livraison
Accessoires série:
• Balance
• Bloc d'alimentation
• Mode d’emploi
• Pare-brise (uniquement sur les modèles avec lisibilité
d = 1mg)
• Crochet pour pesées sous-sol
12
PLJ_N-BA-f-0930
6.3 Branchement secteur
L´alimentation en courant s´effectue au moyen du bloc externe d´alimentation
secteur. La valeur de tension imprimée sur l´appareil doit concorder avec la tension
locale.
N´utilisez que des blocs d´alimentation secteur livrés par KERN. L´utilisation d´autres
marques n´est possible qu´avec l´autorisation de KERN.
Lors du branchement au secteur, la balance exécute un autocontrôle. Dès que
l’affichage du poids apparaît la balance est prête à peser. Lorsque l’affichage dévie
du zéro, appelez la touche TARE.
6.4 Raccordement d’appareils périphériques
Avant le raccordement ou le débranchement d´appareils supplémentaires
(imprimante, PC) à l´interface de données, la balance doit impérativement être
coupée du secteur.
N´utilisez avec votre balance que des accessoires et des périphériques livrés par
KERN, ces derniers étant adaptés de manière optimale à votre balance.
6.5 Première mise en service
Pour obtenir des résultats exacts de pesée avec les balances électroniques, la
balance doivent avoir atteint sa température de service (voir temps d’échauffement
au chap. 1).
Pour ce temps de chauffe, la balance doit être branché à l’alimentation de courant.
La précision de la balance dépend de l´accélération due à la pesanteur.
Il est impératif de tenir compte des indications du chapitre Ajustage.
6.5.1 Affichage de la stabilité
Lorsque l’affichage de la stabilité [ ] apparaît sur l’afficheur la balance se trouve
dans un état stable. A l’état instable l’affichage [ ] disparaît.
6.5.2 Balance affichage du zéro
Si la balance n’affichait pas avec précision le zéro malgré un plateau délesté,
appelez la touche TARE et la balance entame la remise à zéro [ a ] .
7 Ajustage
Etant donné que la valeur d´accélération de la pesanteur varie d´un lieu à l´autre sur
la terre, il est nécessaire d´adapter chaque balance – conformément au principe
physique fondamental de pesée – à l´accélération de la pesanteur du lieu
d´installation (uniquement si la balance n´a pas déjà été ajustée au lieu d´installation
en usine). Ce processus d´ajustage doit être effectué à chaque première mise en
service et après chaque changement de lieu d´installation et à fluctuations du
température d’environs. Pour obtenir des valeurs de mesure précises, il est
recommandé en supplément d´ajuster aussi périodiquement la balance en
fonctionnement de pesée.
PLJ_N-BA-f-0930
13
Ajustage avec poids interne
Démarrage automatique (chap. 7.1)
1. Asservissement à la
température (chap.7.1)
Lorsque la température fluctue de 3 °C
la balance annonce par l’affichage
suivant l’ajustage interne:
2. Asservissement à la durée
(chap.7.1)
Après écoulement d’un intervalle de
temps défini dans le menu (P1.5 CALt)
(1 – 12 heures) la balance annonce
par l’affichage suivant l’ajustage
interne:
14
PLJ_N-BA-f-0930
7.1 Ajustage automatique avec poids interne
Avec le poids d’ajustage incorporé la précision de la pesée est susceptible d’être
contrôlée et réajustée à tout moment.
La fonction ajustage automatique est toujours active. Vous pouvez également lancer
à tout moment l’ajustage manuellement par appel de la touche CAL.
L’ajustage automatique est lancé lorsque la balance
• a été coupée du secteur
• en cas de fluctuation de la température
• après écoulement d’un intervalle de temps
Déroulement de l’ajustage en fonction de la température/ du temps:
5 minutes avant que l’ajustage automatique ne commence, un symbole de „°C“
(variation de la température) ou „►“ (après écoulement d’un intervalle de temps)
apparaît en guise d’annonce dans l’affichage.
ou
L’utilisateur doit terminer sa pesée en l’espace de ce laps de temps. Après
écoulement de 5 minutes apparaît le message [ CAL 30 ] .
Un „count down“ de 30 secondes commence [ CAL 30 ] → [ CAL 0 ]. Pendant ces
30 secondes vous pouvez interrompre l’ajustage sur la touche TARE. La balance
revient en mode de pesée, afin de p. ex. clôturer une mesure en cours.
5 autres minutes après l’ajustage automatique est relancé, l’affichage [ CAL 30 ]
apparaît.
PLJ_N-BA-f-0930
15
7.2 Fonctions d’ajustage „P1 CAL“
Modèles PLJ:
P1.1 iCAL | [Ajustage interne]
P1.2 ECAL | [Ajustage externe] -
P1.3 tCAL | [Test d’ajustage]
P1.4 ACAL | both/nonE/tenno/tinnE [Critères pour démarrage ajustage autom. ] seul PLJ *
P1.5 CALt | 1 h ÷ 12h [Réglage temps p. démarrage ajustage autom. ] seul PLJ *
P1.6 CALr | YES/no [Edition du protocole d’ajustage]
non documenté
16
PLJ_N-BA-f-0930
7.2.1 Ajustage interne - „iCAL“
La fonction ajustage automatique avec poids d’ajustage interne est toujours active.
Vous pouvez également lancer à tout moment l’ajustage manuellement par appel de
la touche CAL ou du menu „P1.1 iCAL“.
Commande : Affichage :
Mettre en marche la balance avec
Appuyer sur
Appuyer sur
Aucun objet ne doit se trouver sur le plateau de pesage.
Confirmer sur la touche , l’ajustage s’effectue
automatiquement. Une fois l’ajustage correctement réalisé la
balance revient automatiquement en mode de pesée.
Nota:
En cas d’erreur d’ajustage, un signal acoustique retentit et
sur l’affichage est surincrusté un message d’erreur.
Appuyez sur et répétez le processus d’ajustage.
L’ajustage peut être interrompu sur
0.0000 g
P1 CAL
P1.1 iCAL
CAL
⇓
- - - - - - - -
⇓
0.0000 g
PLJ_N-BA-f-0930
17
7.2.2 Test d'ajustage – „tCAL“
A ce niveau, il y a détermination de l’écart par rapport au dernier ajustage. Un seul
contrôle est effectué, c’est-à-dire qu’aucune autre valeur n’est modifiée.
Commande : Affichage :
Mettre en marche la balance avec
Appuyez sur ,
Appuyez sur ,
Appuyez plusieurs fois sur Aucun objet ne doit se
trouver sur le plateau de pesage.
Appuyez sur la touche pour réaliser automatiquement le
test d’ajustage Le résultat est affiché
Appuyez sur la touche , la balance retourne au menu.
Répétez l’appel de jusqu’à ce qu’apparaisse „SAVE“?
Les modifications apportées sont mémorisées par pression
0.0000 g
P1 CAL
P1.1 iCAL
P1.3 tCAL
CAL
⇓
diff
⇓
d 0,0042 g
P1.3 tCAL
SAVE?
⇓
de la touche .
Appuyez sur la touche
retour en mode de pesée intervient ensuite automatiquement.
18
pour rejeter les modifications. Le
0.0000 g
PLJ_N-BA-f-0930
7.2.3 Critères pour le lancement de l’ajustage interne automatique – „ACAL“
Nota:
La fonction est bloquée sur les appareils homologables [Er 9 lock].
Commande : Affichage :
Mettre en marche la balance avec
Appuyez sur ,
Appuyez sur ,
Répétez l’appel de la touche jusqu’à ce que la fonction
„ACAL“ apparaisse
Appuyez sur la touche , le réglage actuel clignote :
Sur les touches fléchées ( ) vous pouvez choisir entre les
réglages suivants:
nonE Désactivation automatique de l’ajustage
tEmp Lancement de l’ajustage autom. après fluctuation
de la température
timE Lancement de l’ajustage autom. en fonction
du réglage de la fonction P1.5 CALt
0.0000 g
P1 CAL
P1.1 iCAL
P1.4 ACAL
nonE
timE
both Lancement de l’ajustage autom. de la
température et en fonction du temps
Validez le réglage sur . La balance retourne au menu.
Appelez de façon répétée la touche jusqu’à ce que „SAVE“?
apparaisse
Les modifications apportées sont mémorisées par pression de la
touche .
Pour rejeter les modifications . Le retour en mode de pesée
intervient ensuite automatiquement.
PLJ_N-BA-f-0930
P1.4 ACAL
SAVE ?
0^,0000 g
19
7.2.4 Réglage du temps pour le lancement de l’ajustage interne automatique – „CAL t“
Nota:
La fonction est bloquée sur les appareils homologables [Er 9 lock].
L’intervalle de temps après lequel l’ajustage automatique doit être lancé est réglé
sous ce point du menu de la façon suivante:
Commande : Affichage :
Mettre en marche la balance avec
Appuyez sur ,
Appuyez sur ,
Répétez l’appel de la touche jusqu’à ce que la fonction „P1.5
CALt“ apparaisse
Appuyez sur la touche , le réglage actuel clignote :
Sur les touches fléchées ( ) vous pouvez régler l’intervalle de
temps entre 1 – 12 h.
Validez le réglage sur . La balance retourne au menu.
0.0000 g
P1 CAL
P1.1 iCAL
P1.5 CALt
1 h
12 h
P1.5 CALt
Appelez de façon répétée la touche jusqu’à ce que „SAVE“?
apparaisse
Les modifications apportées sont mémorisées par pression de la
touche
Appuyez sur la touche pour rejeter les modifications. Le retour
en mode de pesée intervient ensuite automatiquement.
20
.
PLJ_N-BA-f-0930
SAVE ?
0,0000 g
7.2.5 Edition du protocole d’ajustage – „CAL r“
Sous ce point du menu peut être activée la fonction pour l’édition des données
d’ajustage.
Activer / Désactiver la fonction :
Commande : Affichage :
Mettre en marche la balance avec
Appuyez sur ,
Appuyez sur ,
Répétez l’appel de la touche jusqu’à ce que la fonction
„CALr““ apparaisse
Appuyez sur la touche , le réglage actuel clignote :
Sur les touches fléchées ( ) vous pouvez choisir entre les
réglages suivants:
no Edition des données désactivée
yes Edition des données activée
0.0000 g
P1 CAL
P1.1 ECAL
P1.6 CALr
Modèles PLJ
P1.3 CALr
Modèles PLS
no
YES
Validez le réglage sur . La balance retourne au menu.
Appelez de façon répétée la touche jusqu’à ce que „SAVE“?
apparaisse
Les modifications apportées sont mémorisées par pression de la
touche .
Appuyez sur la touche pour rejeter les modifications. Le retour
en mode de pesée intervient ensuite automatiquement.
PLJ_N-BA-f-0930
P1.6 CALr
Modèles PLJ
P1.3 CALr
Modèles PLS
SAVE ?
0,0000 g
21
Edition des données du protocole d’ajustage:
Le contenu de l’édition des données est défini dans le menu P2 GLP. Tous les
paramètres associés à „YES“ sont nouvellement édités.
Exemple:
P2 GLP
P2.1 uSr |
P2.2 PrJ |
P2.3 Ptin | YES
P2.4 PdAt | YES
P2.5 PuS | YES
P2.6 PPrJ | YES
P2.7 PId | YES
P2.8 PFrn | YES
7.3 Etalonnage
Généralités:
D´après la directive UE 90/384/CEE, les balances doivent faire l´objet d´un
étalonnage officiel lorsqu´elles sont utilisées tel qu´indiqué ci-dessous (domaine régi
par la loi):
a) Dans le cadre de relations commerciales, lorsque le prix d´une marchandise
est déterminé par pesée.
b) Dans le cas de la fabrication de médicaments dans les pharmacies ainsi que
pour les analyses effectuées dans les laboratoires médicaux et
pharmaceutiques.
c) A des fins officielles
d) Dans le cas de la fabrication d´un emballage tout prêt
En cas de doute, adressez-vous à la D.R.I.R.E. local.
Indications concernant l’étalonnage
Il existe une homologation UE pour les balances désignées comme homologuées à
l’étalonnage dans les données techniques. Si la balance est utilisée comme décrit cidessus dans un domaine soumis à l´obligation d’étalonnage, elle doit alors faire
l´objet d´un étalonnage officiel et être régulièrement vérifiée par la suite.
Les étalonnages ultérieurs doivent être effectués selon les prescriptions légales
respectives des pays d´utilisation. En Allemagne par ex., la durée de validité de
l’étalonnage pour les balances est de 2 ans en règle générale.
Les prescriptions légales du pays d´utilisation doivent être respectées.
Après la procédure d’étalonnage on apposera des scellés sur la balance aux endroits
marqués.
L’étalonnage de la balance n’est pas valide sans l’apposition des „scellés“.
22
PLJ_N-BA-f-0930
Position des „scellés“:
Position des scellés
Les balances soumises à l’obligation d’étalonnage doivent être mises hors
circuit, lorsque:
- le résultat du pesage de la balance se trouve en dehors des erreurs
maximales tolérées en service. Chargez de ce fait à intervalles réguliers la
balance avec un poids de contrôle connu (env. 1/3 de la charge max.) et
comparez le résultat avec la valeur affichée.
- L’échéancier pour l’étalonnage périodique est dépassé.
PLJ_N-BA-f-0930
23
8 Éléments de commande
8.1 Eclairage d'arrière-plan de l'affichage
Affichage bien contrasté, susceptible d’être lu même dans l’obscurité.
8.2 Vue d’ensemble du clavier en mode de pesage
Touche Fonction
• Mise en marche / arrêt
• Appel de la fonction d’ajustage
• Touche de fonction (modification de paramètres avec
fonction sélectionnée)
• Touche de commutation des modes de fonctionnement
• Commutation des unités de pesée
• Appel du menu
• Touches fléchées pour la navigation dans le menu
24
• Edition de données sur un appareil externe
(imprimante ou PC)
• Confirmer/mémoriser des réglages
• Tarage
• Sortir du menu
• Mise à zéro de l’affichage du poids
PLJ_N-BA-f-0930
9 Menu usager
Le menu utilisateur comprend plus de sept menus principaux (P1 – P7), composés
des sous-menus suivants:
P1 CAL [Ajustage]
P1.1 iCAL | [Ajustage interne] uniquement PLJ
P1.2 ECAL | [Ajustage externe] -
P1.3 tCAL | [Test d’ajustage]
P1.4 ACAL | both/nonE/tenno/tinnE [Critères pour démarrage de l’ajustage autom.]
P1.5 CALt | 1 h ÷ 12h [Réglage du temps pour le démarrage de l’ajustage autom]
uniquement
P1.6 CALr | YES/no [Edition du protocole d’ajustage]
non documenté
P2 GLP [les bonnes pratiques de laboratoire]
P2.1 USr | _ [Opérateur]
P2.2 PrJ | _ [Projet]
P2.3 Ptin | YES/no [Edition de l’heure]
P2.4 PdAt | YES/no [Impression date]
P2.5 PUSr | YES/no [Edition de l’opérateur]
P2.6 PPrJ | YES/no [Edition du projet]
P2.7 PId | YES/no [Edition du numéro de série de la balance]
P2.8 PFr | YES/no [Encadrer l’édition]
P3 rEAd [Réglages initiaux]
P3.1 AuE | Stand/Slouu/FASt [Réglages du filtre]
P3.2 ConF | FASt_rEL/Fast/rEL [Affichage du contrôle de l’arrêt]
P3.3 Auto | On/OFF [Auto zero]
P3.4 Ldi9 | ALuuAYS/never/uu_StAb [Biffer la dernière décimale après la virgule]
P4 Print [Paramètres pour l’interface sérielle RS 232]
P4.1 bAud | 2400/4800/9600/19200 [Taux Baud]
P4.2 CntA | YES/no [Edition courante de l’unité de pesée standard]
P4.3 Cntb | YES/no [Edition courante de l’unité de pesée actuellement réglée]
P4.4 rEPL | YES/no [Edition manuelle (par appel d’une touche)
ou édition automatique]
P4.5 PStb | YES/no [Edition des valeurs de pesées stables / instables]
P4.6 Lo | 000.0000 [Saisie du poids minimum pour l’édition automatique]
PLJ_N-BA-f-0930
25
Unité P5 [Unités de pesage]
P5.1 StUn | g/mg/ct/oz/ozt/dwt/t/mom/G [Unité de pesée standard, p. ex. “g”]
P5.2 mg | YES/no [mg - milligramme]
P5.3 Ct | YES/no [ct - carat]
P5.4 oZ | YES/no [oz - once]
P5.5 oZt | YES/no [ozt – once Troy]
P5.6 dwt | YES/no [dwt – Pennyweight]
P5.7 t | YES/no [t – Tael]
P5.8 nno | YES/no [mom - Momme]
P5.9 Gr | YES/no [gr – Grain]
P6 Func [Modes opératoires]
P6.1 FFun | ALL/PcS/HiLo/PrcA/Prcb/d_Co/d_Li [Sélection des modes de fonctionnement activés]
P6.2 PcS | YES/no [Comptage de pièces]
P6.3 HiLo | YES/no [Pesée avec contrôle de la tolérance]
P6.4 PrcA | YES/no [Pesée en pourcentage, évaluation du poids de référence
„pesée“]
P6.5 Prcb | YES/no [Pesée en pourcentage, évaluation du poids de référence
„pesée“]
P6.6 d_Co | YES/no [Détermination de la densité “corps solide”]
P6.7 d_Li | YES/no [Détermination de la densité “corps liquide”]
P7 othEr [Autres fonctions utiles]
P7.1 bL | On/Aut/OFF [Eclairage du fond de l’écran d’affichage]
P7.2 bLbA | no/20/30/40/50/60/70/80/90/100 [Illumination d’arrière plan auto-off après x sec.]
P7.3 bEEP | [
P7.4 PrnS | [Impression “paramètres de balance”]
Son de touche]
26
PLJ_N-BA-f-0930
9.1 Navigation dans le menu
Vue d'ensemble du clavier dans le menu :
Touche Fonction
• Appel du menu principal
• Sélection du menu
• Confirmation de la sélection du menu
• Appel menu subsidiaire
• Les touches et permettent d’effectuer la sélection de
paramètres au sein d’une fonction ou bien la valeur pour
laquelle le chiffre ou le nombre seront augmentés / diminués.
• Les touches et permettent de se déplacer sur la
gauche ou la droite au sein d’un menu.
• Confirmer/mémoriser des réglages
• Sortir du menu
Mémorisation / retour en mode de pesée
Les modifications apportées à la mémoire de la balance ne sont mémorisées que par
le processus de mémorisation.
A cet effet il faut appuyer plusieurs fois sur la touche TARE jusqu’à ce que l’affichage
„SAVE“? apparaisse.
Les modifications apportées sont mémorisées par l’appel de la touche PRINT.
Appuyez sur la touche TARE pour rejeter les modifications.
Le retour en mode de pesée intervient ensuite automatiquement.
PLJ_N-BA-f-0930
27
10 Opérations de base
10.1 Pesage simple
D Mise en marche de la balance sur la touche ON/OFF et attendre l’affichage du
zéro [ a ]. Si la balance n’affichait pas avec précision le zéro malgré un plateau
délesté, appelez la touche TARE et la balance entame la remise à zéro.
D La touche UNIT permet de commuter dans les différentes unités de pesée [g],
[mg], [ct].
D Mettre en place le produit }pesé
D Attendez jusqu’à ce que la valeur affichée [ ] soit stable.
D Relever le résultat de la pesée.
D Mettez la balance en marche sur la touche [ON/OFF]
10.2 Pesée avec tare
Le poids propre d’un quelconque récipient de pesage peut être saisi par la tare sur
simple pression d’un bouton, afin que le pesage consécutif affiche le poids net de
l’objet pesé.
10.2.1 Tarage
D Déposez le récipient à peser et appelez la touche TARE. L’affichage du zéro
apparaît. La tare demeure mémorisée jusqu’à ce qu’elle soit effacée.
Nota:
Le tarage peut être répété à volonté, par exemple pour peser plusieurs
composants en un mélange (par tâtonnements). La limite est atteinte lorsque
la totalité de la plage de pesée est sollicitée. Une fois le contenant de tare
enlevé, le poids total apparaît en affichage négatif.
10.2.2 Effacer la tare
D Déchargez la balance et appuyez sur la touche TARE, l’affichage du zéro
apparaît.
28
PLJ_N-BA-f-0930
10.3 Unité de pesage standard
L’unité de poids sélectionnée demeure également maintenue après la coupure du
secteur.
Appelez le menu P5 Unit:
⇒
⇒ répéter l’appel de
⇒
⇒
L’unité de pesage actuelle clignote
[g] ↔ [mg] ↔ [ct]
●
Appelez la touche tant fois jusqu’à ce que apparaisse ‘unité de pesage voulue
(voir chap. 1 „Données techniques“)
⇒
La balance retourne au menu
Retour en mode de pesage :
D Appeler de façon répétée la touche TARE jusqu’à ce que l’interrogation
„SAVE“? apparaisse. Confirmez l’interrogation sur la touche PRINT ou
rejetez-la sur la touche TARE. La balance retourne en mode de pesée, sur
l’affichage apparaît l’unité de pesée réglée. L’unité de poids sélectionnée
demeure également maintenue après la coupure du secteur.
PLJ_N-BA-f-0930
29
10.4 Commutation des unités de pesée
Possibilité de passer à une autre unité de poids par appel répété de la touche UNIT:
[g] → [mg] → [ct]
Nota:
Sur les modèles étalonnés il est seulement possible de sélectionner entre [g] → [mg] → [ct]
Les différents modèles de balance sont dotés d’unités de poids étrangères. Pour de plus
amples détails veuillez consulter le chap. 1 „caractéristiques techniques“.
10.5 Pesage en sous-sol
Grâce au pesage en sous-sol il est possible de peser des objets, qui par suite de
leurs dimensions ou de leur forme ne peuvent pas être posés sur le plateau de la
balance. Procédez de la manière suivante:
• Mettez la balance hors circuit.
• Ouvrez le couvercle au fond de la balance.
• Accrochez le crochet pour le pesage sous-sol avec précaution et complètement.
• Posez la balance sur une ouverture.
• Accrochez l’objet à peser au crochet et réalisez la pesée.
Fig. 1 : Ajustage de la balance pour les pesages en sous-sol
!
ATTENTION
• Veillez obligatoirement à ce que tous les objets suspendus soient assez stables
pour maintenir l’objet à peser voulu (risque de bris).
• Ne lestez jamais avec des charges supérieures à la charge maximale (max)
(risque de bris)
Veillez toujours, à ce qu’il n’y ait pas d’être vivant ou d’objet sous la charge, qui
risquerait d’être lésé ou endommagé.
REMARQUE!
A la fin du pesage en sous-sol, il faut obligatoirement refermer la trappe dans le
fond de la balance (protection contre la poussière).
30
PLJ_N-BA-f-0930
Les fonctions peuvent être activées et désactivées dans le menu „6.1.FFun“, qui
sont ensuite mises à la disposition de l’utilisateur sans qu’il n’ait à retourner à chaque
fois dans le menu. Tous les modes de fonctionnement activés peuvent ensuite être
appelés directement sur la touche .
Appel du menu:
⇒
⇒ répéter l’appel de
⇒
Une seule fonction peut être activée directement dans le menu „6.1.FFun“.
11 Fonction du menu modes de fonctionnement “P6 Func”
• Si un seul mode de fonctionnement doit pouvoir être appelé sur la touche ,
sélectionnez simplement la fonction voulue sur les touches fléchées ( ) et
validez sur la touche PRINT.
• Si plusieurs modes de fonctionnement doivent pouvoir être appelés sur la touche
, sélectionnez la fonction „ALL“ sur les touches fléchées ( ) et validez
sur la touche PRINT. La sélection des modes de fonctionnement qui sont
déposées sous „ALL“ s’effectue dans le chapitre suivant 11.1.
⇒
⇒
PLJ_N-BA-f-0930
31
D Validez les réglages sur la touche PRINT. S’ensuit le retour dans le menu
subsidiaire 6,1.FFun.
Retour en mode de pesage :
D Appeler de façon répétée la touche TARE jusqu’à ce que l’interrogation
„SAVE“? apparaisse
Valider l’interrogation sur la touche PRINT, afin de mémoriser les
modifications entreprises et retourner en mode de pesée.
-ouappeler la touche TARE, pour retourner en mode de pesée sans
mémorisation
Retour à la sélection des paramètres sur la touche F:
Sur la touche F vous avez la possibilité de modifier les paramètres de fonction réglés
une fois que la fonction est déjà réglée sans avoir à revenir au menu.
Exemple:
Vous vous trouvez dans le mode de comptage des pièces avec quantité de référence
réglée de 20 pcs. Mais vous voulez changer pour 10 pcs.
• A cet effet vous appelez la touche F, la quantité de référence réglée de 20 pcs
apparaît.
• Sur les touches fléchées modifiez en 10 pcs et confirmez sur la touche PRINT
• Sur l'affichage apparaît „load“. Posez le poids de référence et confirmez sur la
touche PRINT.
• Retirez le poids de référence et continuez le comptage des pièces.
32
PLJ_N-BA-f-0930
11.1 Réglages concernant la fonction P6.1 FFun „ALL“
Ici s’opère la sélection des points de menu, qui peuvent ensuite être appelés sur la
touche .
⇒
⇒
Retour en mode de pesage :
D Appeler de façon répétée la touche TARE jusqu’à ce que l’interrogation
„SAVE“? apparaisse.
Valider l’interrogation à l’aide de la touche PRINT, afin de mémoriser les
modifications entreprises et retourner en mode de pesée.
-ouappeler la touche TARE, pour retourner en mode de pesée sans
mémorisation
D En mode de pesée peuvent maintenant être appelés tous les régimes de
fonctionnement activés sur la touche :
Appeler la touche
apparaît: Sélectionnez la fonction voulue à l’aide des touches flèche ( ).
PLJ_N-BA-f-0930
en mode de pesée, la première fonction activée
33
11.2 Comptage de pièces
La balance, avant de pouvoir compter les pièces, doit connaître le poids unitaire
moyen (ce qu’il est convenu d’appeler la référence). A cet effet il faut mettre en
chantier une certaine quantité des pièces à compter. La balance détermine le poids
total et le divise par le nombre de pièces (ce qu’il est convenu d’appeler la quantité
de référence). C’est sur la base du poids moyen de la pièce qu’est ensuite réalisé le
comptage.
La règle ici est la suivante:
Plus grande est la quantité de pièces de référence, plus grande est ici la
précision de comptage.
• Appel de la fonction de comptage
⇒
Sur les touches fléchées ( ) sélectionnez la quantité de référence voulue.
• Quantité de référence 10, 20 ou 50
⇒
⇒
Le réglage actuel s’affiche
34
Confirmez en appelant la touche PRINT la quantité de pièces de référence
sélectionnée (par exemple 20).
PLJ_N-BA-f-0930
Constitution de la référence :
Poser sur la balance le nombre de pièces à compter correspondant au nombre de
pièces de référence demandé par le réglage.
⇒
⇒
⇒
le cas échéant tarer
⇒
Oter le poids de référence. La balance se trouve maintenant en mode de comptage des
pièces et compte toutes les pièces, qui sont déposées sur le plateau de la balance.
• en sélection „quantité de pièces de référence librement sélectionnable“ FrEE
⇒
⇒
− Sélectionnez sur les touches fléchées la position à modifier
− Sur les touches fléchées ( ) sélectionnez le chiffre
PLJ_N-BA-f-0930
35
− Validez sur la touche PRINT la quantité de pièces de référence.
− „LoAd“ apparaît sur l’affichage
− Posez autant de pièces à compter sur le plateau de la balance que l’exige
la quantité de pièces de référence établie, confirmez sur la touche PRINT.
Nota:
Si à la pression sur la touche PRINT il n’y a pas de pièces sur le plateau de
pesée, apparaît brièvement „Er8 outr“ sur l’affichage et l’affichage retourne
automatiquement en mode de pesée.
− Oter le poids de référence. La balance se trouve maintenant en mode de
comptage des pièces et compte toutes les pièces, qui sont déposées sur le
plateau de la balance.
• Retour en mode de pesage
⇒
⇒
36
PLJ_N-BA-f-0930
11.3 Balances avec gamme de tolérance
Pour les pesées avec plage de tolérance une valeur limite supérieure et inférieure est
individuellement programmable. Pour les contrôles de tolérances tels que dosage,
portionnement ou triage, la balance indique le dépassement des seuils supérieur et
inférieur par le repère de tolérance surincrusté.
La marque de tolérance triangulaire (S) située dans la partie supérieure de
l’affichage, indique si le produit pesé se trouve bien entre les deux valeurs seuil
extrêmes. La marque de tolérance ne fonctionne qu’en mode de fonctionnement
pesée à tolérance, autrement elle n’est pas visible.
La marque de tolérance fournit l’information suivant:
g
0.000
Lo
ok
Hi
Produit pesé au-dessous du seuil de
lo
tolérance inférieur
ok
• Appel de la fonction
Produit pesé est compris dans le domaine
de tolérance
Le produit pesé est au-delà du seuil de
Hi
tolérance supérieur
⇒
⇒
⇒
⇒
PLJ_N-BA-f-0930
37
• Pose du seuil de tolérance inférieur „Lo“
LQ
0000.000
− Sélectionner sur les touches fléchées la position à modifier, la
position respectivement active clignote
− Sur les touches fléchées ( ) sélectionnez le chiffre
− Confirmer sur la touche PRINT le repère de tolérance inférieur saisi
• Pose du seuil de tolérance supérieur „Hi“
g
HKK
008.8900
g
38
000.0000
− Sélectionner sur les touches fléchées la position à modifier, la
position respectivement active clignote
− Sur les touches fléchées ( ) sélectionnez le chiffre
− Confirmer sur la touche PRINT le repère de tolérance inférieur saisi
g
009.5500
g
PLJ_N-BA-f-0930
La balance se trouve alors en mode de pesée de contrôle Déposez les matières à
peser, le contrôle des tolérances est lancé.
g
0.000
Nota:
En cas de saisies non admises, comme p. ex. seuil de tolérance inférieur plus grand
que seuil de tolérance supérieur la balance édite un message d’erreur et retourne
automatiquement en mode de pesée.
• Retour en mode de pesage
⇒
⇒
⇒
⇒
PLJ_N-BA-f-0930
39
11.4 Détermination du pourcentage
La détermination du pourcentage permet d’afficher le poids en pourcent, rapporté à
un poids de référence.
11.4.1 Détermination du poids de référence par pesée (fonction F4 PrcA)
• Appel de la fonction
⇒
• Constitution de la référence
− Posez sur le plateau le poids de référence
− Validez sur la touche PRINT.
⇒
⇒
− Le poids est repris comme référence (100%).
Oter le poids de référence. La balance se trouve alors en mode de pesée de
contrôle. Poser les matières à peser sur le plateau, le pourcentage par rapport au
corps de référence est affiché sur le display:
40
PLJ_N-BA-f-0930
11.4.2 Détermination du poids de référence par saisie numérique (fonction F4 Prcb)
• Appel de la fonction
⇒
• Constitution de la référence
− L’affichage clignotant vous demandera la saisie du poids de référence
− Sélectionner sur les touches fléchées la position à modifier, la
position respectivement active clignote.
⇒
⇒
⇒
⇒⇒
− Sur les touches fléchées ( ) sélectionnez le chiffre
− Confirmer sur la touche PRINT le poids de référence saisi
Vous pouvez maintenant poser les pièces d'essai sur le plateau de balance, le
pourcentage par rapport au corps de référence est affiché sur l’afficheur.
PLJ_N-BA-f-0930
41
• Retour en mode de pesage
⇒
⇒ répéter l’appel de la touche
⇒
11.5 Détermination de la densité – fonctions „d_Co“ et „d_Li“
Détermination de la densité de corps solides et de liquides voir notice d’utilisation „kit
de densité“)
42
PLJ_N-BA-f-0930
12 Fonction du menu consignation dans un protocole
2
GLP/ISO „P2 GLP“
Les systèmes de suivi de la qualité prescrivent des impressions des résultats de
pesée ainsi que de l’ajustage correct de la balance avec indication de la date et de
l’heure ainsi que de l’identification de la balance. Le plus simple est de recourir à une
imprimante raccordée.
Le contenu de l’édition des données est défini dans le menu „P2 GLP”. Tous les
paramètres associés à „YES“ sont édités.
Exemples:
P2 GLP
P2.1 uSr | 8 caractères au max.
P2.2 PrJ | 8 caractères au max.
P2.3 Ptin | YES
P2.4 PdAt | YES
P2.5 PuS | YES
P2.6 PPrJ | YES
P2.7 Pid | YES
P2.8 PFrn | YES
P2.8 PFrn: YES P2.8 PFrn: no
---------------------------------------
Date
:20.03.07
Time
:11.31.07
UserID
:Durant / Dupont
ID balance :180151
Date :
Time :
UserID :
ID balance :180151
19,3406 g
19,3406 g
----------------------------------------
Définition d’un protocole standard:
Commande : Affichage :
Appel du point du menu „P2 GLP”:
Appuyer sur ,
Appuyer sur ,
Appuyer sur . Le premier point du
menu „P2.1 Usr“ pour saisir le nom de
l’opérateur apparaît.
0.0000 g
⇓
P1 CAL
P2 GLP
P2.1 Usr
PLJ_N-BA-f-0930
43
⇒ La première position clignote
⇒ La valeur numérique est modifiée sur les touches
⇒ Sur les touches sont sélectionnés les chiffres de
droite à gauche et de gauche à droite.
⇒ + .
Confirmer l’entrée à l’aide de la touche .
A l’aide des touches fléchées saisir le nom ou le numéro de
l’opérateur (max. 8 caractères).
Vue d’ensemble saisie / édition des données:
Ex.: Introduction des
données :
HEMN
Emission données:
KERN
Après la validation avec , la balance retourne au menu.
, le point de menu suivant „P2.2 PrJ“ pour la saisie du nom du
projet apparaît.
44
P2.1 Usr
P2.2 PrJ
PLJ_N-BA-f-0930
Appuyez sur la touche , la première position clignote
A l’aide des touches fléchées saisir le nom ou le numéro de
l’opérateur (max. 8 caractères)
Validez le réglage sur . La balance retourne au menu.
Appuyez sur la touche , le point de menu suivant „P2.3 Ptin“
pour l’édition de l’heure apparaît.
Appuyez sur la touche , le réglage actuel clignote :
Sur les touches fléchées ( ) vous pouvez choisir entre les
réglages suivants:
no = pas d’édition de l’heure
YES = édition de l’heure
_
P2.2 PrJ
P2.3 Ptin
no
YES
Validez le réglage sur . La balance retourne au menu.
Appuyez sur la touche , le point de menu suivant „P2.4 PdAt“
P2.3 Ptin
P2.4 PdAt
pour l’édition de la date apparaît.
La saisie des autres paramètres GLP s’effectue de façon analogue.
Aperçu des menus :
P2.1 Usr | _ [opérateur]
P2.2 PrJ | _ [projet]
P2.3 Ptin | YES/no [édition de l’heure]
P2.4 PdAt | YES/no [impression date]
P2.5 PUSr | YES/no [édition de l’opérateur]
P2.6 PPrJ | YES/no [édition du projet]
P2.7 Pid | YES/no [édition du numéro de série de la balance]
P2.8 PFr | YES/no [encadrer l’édition]
Retour en mode de pesage :
Appeler de façon répétée la touche TARE jusqu’à ce que l’interrogation „SAVE“?
apparaisse. Valider l’interrogation à l’aide de la touche PRINT, afin de mémoriser les
modifications entreprises et retourner en mode de pesée.
-ou-
appeler la touche TARE, pour retourner en mode de pesée sans mémorisation
PLJ_N-BA-f-0930
45
13 Fonction du menu réglages initiaux “P3 rEAd”
Dans le menu „P3 rEAd” peuvent être modifiés des réglages d'appareils et être
activées des fonctions. Une adaptation aux exigences de pesée individuelles est
donc possible.
13.1 Réglages du filtre
Sous ce point du menu il est possible d’adapter la balance à certaines conditions
environnementales et à certains objectifs de mesure.
Appel du menu :
⇒
⇒ répéter l’appel de
⇒
⇒
⇒ Appeler de façon répétée la
touche jusqu’à ce que le
réglage voulu apparaisse
⇒ confirmer
Sur les touches fléchées ( ) vous pouvez choisir entre les réglages suivants:
FASt Sensible et rapide (lieu d'implantation très stable)
StAnd Réglage standard
Slouu Insensible mais lent (lieu d'implantation très instable)
Retour en mode de pesage :
D Appeler de façon répétée la touche TARE jusqu’à ce que l’interrogation
„SAVE“? apparaisse.
Valider l’interrogation à l’aide de la touche PRINT, afin de mémoriser les
modifications entreprises et retourner en mode de pesée.
-ouappeler la touche TARE, pour retourner en mode de pesée sans
mémorisation
46
PLJ_N-BA-f-0930
13.2 Affichage du contrôle de l’arrêt complet
Appel du menu :
⇒
⇒ répéter l’appel de
⇒
⇒
⇒
⇒ Appeler de façon répétée la
touche jusqu’à ce que le
réglage voulu apparaisse
⇒ confirmer
* Sur les touches fléchées ( ) vous pouvez choisir entre les réglages suivants:
FASt_rEL = contrôle de l’arrêt complet rapide
FASt = contrôle de l’arrêt complet rapide + précis
rEL = contrôle de l’arrêt complet précis
Retour en mode de pesage :
D Appeler de façon répétée la touche TARE jusqu’à ce que l’interrogation
„SAVE“? apparaisse.
Valider l’interrogation à l’aide de la touche PRINT, afin de mémoriser les
modifications entreprises et retourner en mode de pesée.
-ouappeler la touche TARE, pour retourner en mode de pesée sans
mémorisation
PLJ_N-BA-f-0930
47
13.3 Auto-Zero
Cette function sert à tarer automatiquement des divergences de l’affichage zero.
Appel du menu :
⇒
Retour en mode de pesage :
D Appeler de façon répétée la touche TARE jusqu’à ce que l’interrogation
„SAVE“? apparaisse.
Valider l’interrogation à l’aide de la touche PRINT, afin de mémoriser les
modifications entreprises et retourner en mode de pesée.
-ouappeler la touche TARE, pour retourner en mode de pesée sans
mémorisation
⇒ répéter l’appel de
⇒
⇒ répéter l’appel de
⇒
⇒ Appeler de façon répétée,
jusqu’à ce que le réglage
apparaisse (no = arrêt, yes =
marche)
⇒ confirmer
48
PLJ_N-BA-f-0930
13.4 Modification de la lisibilité – décimales après la virgule
Sur les balances la lisibilité peut le cas échéant être réduite d’une décade. La
dernière place décimale sera arrondie et enlevée de l’affichage.
Appel du menu :
⇒
⇒ répéter l’appel de
⇒
⇒ répéter l’appel de
⇒
⇒ Appeler de façon répétée les
touches jusqu’à ce que le réglage
voulu apparaisse
⇒ confirmer
* Sur les touches fléchées ( ) vous pouvez choisir entre les réglages suivants:
AlwAYS = la dernière décimale après la virgule est affichée
nEuEr = la dernière décimale après la virgule n’est pas affichée
uu_StAb = la dernière décimale après la virgule est seulement affichée pour les
valeurs de pesée stables
Retour en mode de pesage :
D Appeler de façon répétée la touche TARE jusqu’à ce que l’interrogation
„SAVE“? apparaisse.
Valider l’interrogation à l’aide de la touche PRINT, afin de mémoriser les
modifications entreprises et retourner en mode de pesée. -ouappeler la touche TARE, pour retourner en mode de pesée sans
mémorisation
PLJ_N-BA-f-0930
49
14 Fonction de menu “P7 othEr” - Autres fonctions utiles
Des paramètres peuvent être posés ici, qui influencent l’utilisation de la balance,
comme p. ex. l’éclairage de l'arrière-plan et la tonalité du clavier.
14.1 Eclairage du fond de l’écran d’affichage
Appel du menu :
⇒
⇒ répéter l’appel de
⇒
⇒
⇒ Appeler de façon répétée la
touche jusqu’à ce que le réglage
voulu apparaisse
⇒ confirmer
* Sur les touches fléchées ( ) vous pouvez choisir entre les réglages suivants:
ON = Eclairage du fond de l’écran activé
OFF = Eclairage du fond de l’écran désactivé
Aut = L’éclairage d'arrière-plan se met automatiquement hors circuit après
10 secondes après que la valeur de pesée se soit stabilisée
Retour en mode de pesage :
D Appeler de façon répétée la touche TARE jusqu’à ce que l’interrogation
„SAVE“? apparaisse.
Valider l’interrogation à l’aide de la touche PRINT, afin de mémoriser les
modifications entreprises et retourner en mode de pesée.
-ouappeler la touche TARE, pour retourner en mode de pesée sans
mémorisation
Nota:
l’éclairage d'arrière-plan se met automatiquement hors circuit 10 secondes après que
la valeur de pesée se soit stabilisée Lorsque la valeur de pesée est changée,
l’éclairage d’arrière-plan se remet automatiquement en marche.
50
PLJ_N-BA-f-0930
14.2 Signal acoustique pour manipulation du clavier
Appel du menu :
⇒
Retour en mode de pesage :
D Appeler de façon répétée la touche TARE jusqu’à ce que l’interrogation
„SAVE“? apparaisse.
Valider l’interrogation à l’aide de la touche PRINT, afin de mémoriser les
modifications entreprises et retourner en mode de pesée.
-ou-
appeler la touche TARE, pour retourner en mode de pesée sans
mémorisation
⇒ répéter l’appel de
⇒
⇒
⇒
⇒ Appeler de façon répétée,
jusqu’à ce que le réglage
apparaisse (no = arrêt, yes =
marche)
⇒ confirmer
PLJ_N-BA-f-0930
51
14.3 Edition des paramètres de la balance
Appel du menu :
⇒
Appel sur la touche F, l’édition des paramètres de la balance s’opère sur l’interface
RS 232
⇒ répéter l’appel de
⇒
⇒ répéter l’appel de
⇒
52
PLJ_N-BA-f-0930
15 Sortie des données RS 232C „P4 Print“
15.1 Caractéristiques techniques
• code ASCII de 8 bits
• 8 bits de donnée, 1 bit d’arrêt, pas de bit de parité
• Taux bit/sec pouvant être sélectionné entre 2400 -19200 bauds (réglage à l’usine
à 4800 bauds.)
• pour la mise en œuvre d’un interface seul le recours à un câble d’interface KERN
respectif de max. 2 m permet un fonctionnement irréprochable
Modes de transmission:
• Manuel après appel de la touche PRINT
• En continu, selon réglage
• Automatique en fonction de l’affichage de la stabilité
• Sur demande par l’appareil externe (ordres de télécommande, voir au chap.
16.5))
Conditions d’édition:
• stable - édition avec valeur de pesée stable
• unstable - édition en continu après appel de la touche PRINT (désignation sur
l’édition: <?>}
15.2 Répartition des broches de la fiche de sortie de la balance (vue
sur la façade)
5 1
9 6
Pin 2: Receive data
Pin 3: Transmit data
Pin 5: Signal ground
PLJ_N-BA-f-0930
53
15.3 Câble d'interface
PC à 25 pôles
Balance
PC à 9 pôles
Imprimante
Balance
Balance
Balance
2 (RxD)
3 (TxD)
4 (DTR)
5 (GND)
6 (DSR)
54
PLJ_N-BA-f-0930
15.4 Fonction de menu “ P4 Prnt ” – paramètre RS 232C
15.4.1 Réglage de la vitesse de transmission en bauds „P4.1 bAud”
Appel du menu :
⇒
⇒ répéter l’appel de
⇒
⇒
⇒ Appeler de façon répétée la
touche jusqu’à ce que le réglage*
voulu apparaisse
⇒ confirmer
* Sur les touches fléchées ( ) vous pouvez choisir entre les réglages suivants:
• 2400 bit/s
• 4800 bit/s
• 9600 bit/s
• 19200 bit/s
Retour en mode de pesage :
D Appeler de façon répétée la touche TARE jusqu’à ce que l’interrogation
„SAVE“? apparaisse.
Valider l’interrogation à l’aide de la touche PRINT, afin de mémoriser les
modifications entreprises et retourner en mode de pesée.
-ou-
appeler la touche TARE, pour retourner en mode de pesée sans
mémorisation
PLJ_N-BA-f-0930
55
15.4.2 Edition en continu dans l’unité de pesée standard „P4.2 CntA”
Appel du menu :
⇒
* Sur les touches fléchées ( ) vous pouvez choisir entre les réglages suivants:
CntA no Désactivation de la fonction
CntA yes Activation de la fonction
Retour en mode de pesage :
D Appeler de façon répétée la touche TARE jusqu’à ce que l’interrogation
„SAVE“? apparaisse.
Valider l’interrogation à l’aide de la touche PRINT, afin de mémoriser les
modifications entreprises et retourner en mode de pesée.
-ou-
appeler la touche TARE, pour retourner en mode de pesée sans
mémorisation
⇒ répéter l’appel de
⇒
⇒
⇒
⇒ Appeler de façon répétée la touche
jusqu’à ce que le réglage voulu apparaisse
⇒ confirmer
56
PLJ_N-BA-f-0930
15.4.3 Edition continue dans l’unité de pesée actuelle „P4.3 Cntb”
⇒
* Sur les touches fléchées ( ) vous pouvez choisir entre les réglages suivants:
Cntb no Désactivation de la fonction
Cntb yes Activation de la fonction
Retour en mode de pesage :
D Appeler de façon répétée la touche TARE jusqu’à ce que l’interrogation
„SAVE“? apparaisse.
Valider l’interrogation à l’aide de la touche PRINT, afin de mémoriser les
modifications entreprises et retourner en mode de pesée.
-ou-
appeler la touche TARE, pour retourner en mode de pesée sans
mémorisation
⇒ répéter l’appel
⇒
⇒ répéter l’appel
⇒
⇒ Appeler de façon répétée la touche
jusqu’à ce que le réglage* voulu
apparaisse
⇒ confirmer
PLJ_N-BA-f-0930
57
15.4.4 Réglage type émission de données manuel/automatique
„P4.4 rEPL”
⇒
* Sur les touches fléchées ( ) vous pouvez choisir entre les réglages suivants:
rEPl no Edition manuelle par appel de la touche PRINT
rEPl yes Edition automatique de la première valeur
stable de la pesée
⇒ répéter l’appel de
⇒
⇒ répéter l’appel de
⇒
⇒ Appeler de façon répétée la
touche jusqu’à ce que le
réglage* voulu apparaisse
⇒ confirmer
Procédure:
1. Tarage
2. Dépôt du poids, édition de la première valeur de pesée
stable
3. Nouvelle édition qu’après le retrait du poids. Condition
préliminaire: Affichage +/- 50 graduations d’affichage
par rapport au point zéro.
4. Pose du poids suivant
Retour en mode de pesage :
D Appeler de façon répétée la touche TARE jusqu’à ce que l’interrogation
„SAVE“? apparaisse.
Valider l’interrogation à l’aide de la touche PRINT, afin de mémoriser les
modifications entreprises et retourner en mode de pesée.
-ouappeler la touche TARE, pour retourner en mode de pesée sans
mémorisation
58
PLJ_N-BA-f-0930
15.4.5 Réglage édition des données avec valeur de pesée stable / instable „P4.5 PStb”
(uniquement modèles avec réglage non homologable)
⇒
* Sur les touches fléchées ( ) vous pouvez choisir entre les réglages suivants:
PStb no Edition également avec valeur de pesée instable
PStb yes Edition uniquement avec valeur de pesée stable
Retour en mode de pesage :
D Appeler de façon répétée la touche TARE jusqu’à ce que l’interrogation
„SAVE“? apparaisse.
Valider l’interrogation à l’aide de la touche PRINT, afin de mémoriser les
modifications entreprises et retourner en mode de pesée.
-ouappeler la touche TARE, pour retourner en mode de pesée sans
mémorisation
⇒ répéter l’appel de
⇒
⇒ répéter l’appel de
⇒
⇒ Appeler de façon répétée la
touche
réglage* voulu apparaisse
confirmer ⇒
jusqu’à ce que le
PLJ_N-BA-f-0930
59
15.4.6 Saisie du poids minimum pour l’édition automatique „P4.6 Lo”
Une valeur de poids est automatiquement éditée, lorsque la valeur pondérale
actuelle se situe au-dessus de la valeur de poids minimale saisie. La valeur de poids
suivante n’est éditée que si entretemps la valeur de poids est descendue au-dessous
de la valeur de poids saisie.
⇒
⇒
⇒ répéter l’appel de
⇒ répéter l’appel de
⇒
⇒
Sur les touches sont
sélectionnés les chiffres de droite à gauche
et de gauche à droite.
⇒ La valeur numérique est modifiée
sur les touches .
Retour en mode de pesage :
D Appeler de façon répétée la touche TARE jusqu’à ce que l’interrogation
„SAVE“? apparaisse.
Valider l’interrogation à l’aide de la touche PRINT, afin de mémoriser les
modifications entreprises et retourner en mode de pesée.
-ouappeler la touche TARE, pour retourner en mode de pesée sans
mémorisation
60
⇒
confirmer
PLJ_N-BA-f-0930
15.5 Protocole de communication / ordres de télécommande
Consignes : Signification de la consigne:
Z
T
S
SI
SU
SUI
C1
C0
CU1
CU0
Mise à zéro de l’affichage du poids
Tarage
Transmettre instantanément valeur pondérale
Transmettre valeur pondérale stable
Envoyer valeur de poids stable dans l’unité de pesée actuelle
Envoyer immédiatement valeur de poids dans l’unité de pesée
actuelle
Mettre en marche la transmission en continu dans l’unité de
pesée standard
Mettre hors circuit la transmission en continu dans l’unité de
pesée standard
Mettre en marche la transmission en continu dans l’unité de
pesée actuelle
Mettre hors circuit la transmission en continu dans l’unité de
pesée actuelle
Clôturer chaque consigne par CR LF.
15.5.1 Edition manuelle
L’opérateur peut lancer l’édition manuellement par pression sur la touche PRINT
(réglages voir au chapitre 16.4.5, fonction „P4.5 PStb”, bloquée sur les appareils non
homologables)
Format du jeu de données :
1 2 3 4 - 12 13 14 - 16 17 18
Afficheur de
stabilité
Espaces
Signe
Poids
Espaces
Unité
CR
LF
PLJ_N-BA-f-0930
61
Affichage de la stabilité : Signe espace pour stable,
? pour instable
^ pour surcharge
v pour charge insuffisante
Signe : Signe espace, pour positif
Signe moins, pour négatif
Poids: 9 caractères, cadrés à droite
Unité: 3 caractères, cadrés à gauche
15.5.2 Edition asservie au PC
Retour des messages de la balance après envoi d’une ordre de télécommande:
XX_ instructions
XX_A CR LF Consigne acceptée et à exécuter
XX_ I CR LF Consigne reçue, ne pouvant pas être exécutée
XX_^ CR LF Consigne reçue, mais erreur time overflow intervenue
XX_v CR LF Consigne reçue, mais charge insuffisante
XX_E CR LF Erreur en cours d’exécution, dépassement dans le temps pour
valeur de pesée stable
Format du jeu de données :
1 - 3 4 5 6 7 8 - 16 17 18 - 20 21 22
LF
CR
Ordre de
Espaces
transmission
stabilité
Espaces
Afficheur de
mark
Poids
Espaces
Unité
Consignes : 1. jusqu’au 3ème signe
Afficheur de stabilité : Signe espace pour stable,
? pour instable
^ pour surcharge
v pour charge insuffisante
Signe : Signe espace, pour positif
Signe moins, pour négatif
Poids: 9 caractères, cadrés à droite
Unité: 3 caractères, cadrés à gauche
15.5.3 Edition de la date/heure
L’édition de la date et de l’heure est activée sous le point de menu „P2 GLP“:
• PdAt – yes
• Ptin - yes
62
PLJ_N-BA-f-0930
16 Messages d’erreur
Er1 Hi
Er2 nuLL
Er3 FuL1
Er4 FuL2
Er5 rout
Er7 tout
Er8 outr
Er9 Lock
Er10 cal
Erreur du poids initial
Valeur au-dessous de la plage admissible
Valeur au-dessus de la plage admissible
Domaine de pesage dépassé
Valeur en dehors de la plage des tolérances
p. ex. poids à vide (tare) <= 0,
poids de référence = 0
Mise à zéro / tarage pas possible parce que valeur de pesée
stable pas encore atteinte
saisie en dehors de la gamme
p. ex. en cas de contrôle des tolérances: saisie seuil
supérieur<seuil inférieur
fonction bloquée
erreur d’ajustage p. ex. mauvais poids d’ajustage)
17 Maintenance, entretien, élimination
17.1 Nettoyage
Avant le nettoyage, coupez l´appareil de la tension de fonctionnement.
N´utilisez pas de produits de nettoyage agressifs (dissolvants ou produits similaires)
mais uniquement un chiffon humidifié avec de la lessive de savon douce. Veillez à ce
que les liquides ne puissent pas pénétrer dans l´appareil et frottez ensuite ce dernier
avec un chiffon doux sec.
Les poudres/restes d´échantillon épars peuvent être retirés avec précaution à l´aide
d´un pinceau ou d´un aspirateur-balai.
Retirer immédiatement les matières à peser renversées sur la balance.
17.2 Maintenance, entretien
L´appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant
reçu l´autorisation de KERN.
Avant d´ouvrir l´appareil, couper ce dernier du secteur.
17.3 Elimination
L´élimination de l´emballage et de l´appareil doit être effectuée par l´utilisateur selon
le droit national ou régional en vigueur au lieu d´utilisation.
PLJ_N-BA-f-0930
63
18 Aide succincte en cas de panne
En cas d´anomalie dans le déroulement du programme, la balance doit être arrêtée
pendant un court laps de temps et coupée du secteur. Le processus de pesée doit
alors être recommencé depuis le début.
Aide:
Défaut Cause possible
L´affichage de poids ne
s´allume pas.
• La balance n´est pas en marche.
• La connexion au secteur est coupée (câble de
secteur pas branché/défectueux).
• Panne de tension de secteur.
• Les piles / accus ont été interverties à leur
insertion ou sont vides
• Aucune pile / accu n’est inséré.
L’affichage du poids change
sans discontinuer
Le résultat de la pesée
est manifestement faux
• Courant d´air/circulation d´air
• Vibrations de la table/du sol
• Le plateau de pesée est en contact avec des corps
étrangers.
• Champs électromagnétiques/ charge
électrostatique (changer de lieu d´installation/ si
possible, arrêter l´appareil provoquant l´anomalie)
• L´affichage de la balance n´est pas sur zéro
• L´ajustage n´est plus bon.
• Changements élevés de température.
• Le temps de préchauffage n’a pas été respecté.
• Champs électromagnétiques/ charge
électrostatique (changer de lieu d´installation/ si
possible, arrêter l´appareil provoquant l´anomalie)
Au cas où d´autres messages d´erreur apparaissent, arrêter puis rallumer la balance.
En cas de perduration du message d’erreur, faites appel au fabricant.
64
PLJ_N-BA-f-0930
Loading...
