Provozní manuál
Přesná váha
KERN PLE-N
Verze 2.2
02/2012
CZ
PLE-N-BA-cz-1222
CZ
KERN PLE-N
Verze 2.2 02/2012
Provozní manuál
Přesná váha
Obsah
1 Technische Daten .......................................................................................... 4
2 Prohlášení o shodě ........................................................................................ 5
3 Základní informace ........................................................................................ 6
3.1 14BPoužití ve shodě s předurčením ............................................................................. 6
3.2 15BPoužití v rozporu s předurčením ............................................................................ 6
3.3 Záruka ....................................................................................................................... 6
3.4 17BDohled nad kontrolními prostředky........................................................................ 6
4 Základní bezpečnostní instrukce ................................................................. 7
4.1 18BDodržování návodu dle instrukce obsluhy ............................................................ 7
4.2 Zaškolení obsluhy ................................................................................................... 7
5 4BTransport a uskladnění ................................................................................. 7
5.1 20BKontrola při přejímce ............................................................................................... 7
5.2 21BBalení / zpětný transport ......................................................................................... 7
6 Rozbalení, umístění a zprovoznění .............................................................. 8
6.1 22BMísto pro provoz ...................................................................................................... 8
6.2 Rozbalení .................................................................................................................. 8
6.2.1 Montáž ........................................................................................................................................ 8
6.2.2 Rozsah dodávky / standardní rozsah ......................................................................................... 9
6.3 Přehled zařízení ....................................................................................................... 9
6.4 Obsluha ...................................................................................................................10
6.4.1 Přehled ukazatelů ..................................................................................................................... 10
6.4.2 Klávesnice ................................................................................................................................ 10
6.5 Zapojení a odpojení napájení .................................................................................11
6.6 Provoz na akumulátor ............................................................................................11
6.7 Zapojení periferních zařízení .................................................................................12
6.8 29BPrvní zprovoznění ...................................................................................................12
6.8.1 Zobrazení stability ..................................................................................................................... 12
6.8.2 Zobrazení nuly .......................................................................................................................... 12
7 Kalibrace ....................................................................................................... 12
7.1.1 Kalibrace s doporučovanou kalibrační hmotností (nastavení o výrobce) ................................. 13
7.1.2 Kalibrace pomocí jiné kalibrační hmotnosti .............................................................................. 14
8 Základní režim .............................................................................................. 15
PLE-N-BA-cz-1222 2
9 Menu uživatele ............................................................................................. 16
9.1 Jednotka váhy .........................................................................................................19
9.2 Typ výstupu údajů ..................................................................................................20
9.3 Rychlost přenosu ...................................................................................................21
9.4 Funkce Auto Zero ...................................................................................................22
9.5 Filtr...........................................................................................................................24
9.6 Zobrazení kontroly stability ...................................................................................25
9.7 Podsvětlení .............................................................................................................26
9.8 Funkce automatického vypínání „AUTO OFF” v režimu standby .......................27
10 Menu uživatele ............................................................................................. 28
10.1 Počítání kusů ..........................................................................................................29
10.1.1 Přepínání mezi zobrazením počtu kusů a zobrazením hmotnosti ....................................... 31
10.1.2 Automatická optimalizace referenční hodnoty ..................................................................... 31
10.1.3 Číselné nastavení referenční hmotnosti ............................................................................... 32
10.2 Stanovení hustoty (hydrostatické vážení ) ............................................................33
10.2.1 Stanovení hustoty pevných látek .......................................................................................... 33
10.2.2 Stanovení hustoty kapaliny ................................................................................................... 35
10.3 Vážení s tolerancí ...................................................................................................37
10.4 Procentní vážení .....................................................................................................39
10.4.1 Nastavení referenční hmotnosti vážením ............................................................................. 39
10.4.2 Numerické nastavení referenční hmotnosti ......................................................................... 40
10.5 Funkce kulminační hodnoty ...................................................................................41
11 Výstup údajů RS 232C ................................................................................. 42
11.1 Technické údaje ................................ ................................................................ ......42
11.2 Struktura pinů výstupní zásuvky váhy .................................................................42
11.3 Rozhraní ..................................................................................................................43
11.4 Přenos údajů ..........................................................................................................43
11.5 Přenosové formáty údajů .......................................................................................44
11.6 Instrukce dálkového řízení .....................................................................................45
11.7 Režim tisku ..............................................................................................................45
12 Oznámení chyb ............................................................................................ 47
13 Údržba, utilizace .......................................................................................... 47
13.1 Čištění .....................................................................................................................47
13.2 Udržování provozního stavu ..................................................................................47
13.3 Utilizace ...................................................................................................................47
14 Pomoc v případě malých poruch ................................................................ 48
3 PLE-N-BA-cz-1222
1 Technische Daten
KERN
PLE 420-3N
PLE 4200-2N
Rozsah vážení (max.)
420 g
4200 g
Přesnost vážení(d)
0.001 g
0.01 g
Reprodukovatelnost
0.002 g
0.02 g
Linearita
± 0.004 g
± 0.04 g
Doba narůstání signálu
(typická)
2 sec
2 sec
Minimální hmotnost při
počítání kusů
0.005 g
0.05 g
Doba ohřevu
4 hodiny
Kalibrační hmotnost
400 g (E2)
4000 g (E2)
Počet referenčních kusů
při počítání kusů
10, 25, 50, 100
Jednotky váhy
ct, dwt, g, gn, mg, mo, oz, ozt, t
Akumulátor
220V-240V, AC 50Hz
Provozní teplota
+ 10° C …. + 30° C
Vlhkost vzduchu
max. 80 % (bez kondenzace)
Schránka (š x h x v)mm
185 x 250 x 80
Větrný kryt mm
(mm)
150 (vnitřní)
160 (vnější)
Deska váhy (nerezová ocel)
Ø 80
Ø 135
Celková hmotnost kg (netto)
2,5 kg
Rozhraní
RS 232C
PLE-N-BA-cz-1222 4
KERN & Sohn GmbH
D-72322 Balingen-Frommern
Postfach 4052
E-Mail: info@kern-sohn.de
Tel: 0049-[0]7433- 9933-0
Fax: 0049-[0]7433-9933-149
Internet: www.kern-sohn.de
D
Konformitätserklärung
Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht,
mit den nachstehenden Normen übereinstimmt.
GB
Declaration of
conformity
We hereby declare that the product to which this declaration refers conforms
with the following standards.
CZ
Prohlášení o
shode
Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.
E
Declaración de
conformidad
Manifestamos en la presente que el producto al que se refiere esta
declaración está de acuerdo con las normas siguientes
F
Déclaration de
conformité
Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.
I
Dichiarazione di
conformitá
Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferisce è conforme alle norme di seguito citate.
NL
Conformiteitverklaring
Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.
P
Declaração de
conformidade
Declaramos por meio da presente que o produto no qual se refere esta
declaração, corresponde às normas seguintes.
PL
Deklaracja
zgodności
Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,
jest zgodny z poniższymi normami.
RUS
Заявление о
соответствии
Мы заявляем, что продукт, к которому относится данная декларация,
соответствует перечисленным ниже нормам.
Mark applied
EU Directive
Standards
2004/108/EC
EN 61326-1 (2006)
EN 61000-3-2 (2006)
EN 61000-3-3 (1995) + A1 (2001) + A2 (2005)
2006/95/EC
EN 61010-1 (2001)
Date: 01.02.2011
Signature:
KERN & Sohn GmbH
Management
KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0,Fax +49-[0]7433/9933-149
2 Prohlášení o shodě
Prohlášení o shodě
EC-Konformitätserklärung EC-Declaration of -Conformity
EC- Déclaration de conformité EC-Declaración de Conformidad
EC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
EC-Deklaracja zgodności EC-Заявление о соответствии
Electronic Balance: KERN PLE-N
5 PLE-N-BA-cz-1222
3 Základní informace
3.1 14BPoužití ve shodě s předurčením
Předmětná váha slouží k určení hmotnosti (hodnoty vážení) váženého materiálu,
který je nutné umístit opatrně ve středu desky váhy. Hodnotu vážení odečteme po
dosažení stabilní hodnoty.
3.2 15BPoužití v rozporu s předurčením
Váhu nelze použít pro dynamické vážení. Pokud se množství váženého materiálu
nepatrně zmenší nebo zvětší, může kompenzační a stabilizační mechanizmus váhy
způsobit nepřesnosti vážení (kupř. při pomalém vytékání kapaliny z vážené
nádoby.)
Desky váhy nesmí být dlouhodobě zatěžovány, jelikož by mohlo dojít k poškození
měřicího mechanizmu.
Váhu nelze vystavovat nárazům ani přetížení při zohlednění hmotnosti tára, což by
rovněž mohlo váhu poškodit.
Váhu musíme provozovat v prostředí bez nebezpečí výbuchu, jelikož sériové
provedení váhy není nevýbušné.
Konstrukci váhy nelze měnit, neboť může dojít k porušení bezpečnostních
technických podmínek provozu, chybnému měření a rovněž ke zničení váhy.
Váha musí být provozována pouze v souladu s popsanými směrnicemi. Jiné použití
vyžaduje písemný souhlas firmy KERN.
3.3 Záruka
Na váhu se nevztahuje záruka v případech, když je zjištěno:
- nedodržování předepsané instrukce obsluhy
- použití v rozporu s předurčením
- provádění konstrukčních změn nebo otevírání
- mechanické poškození nebo poškození v důsledku působení médií či kapalin
- přirozené opotřebení
- nesprávné postavení nebo je zjištěna nesprávná elektrická instalace
- přetížení měřicího mechanizmu
3.4 17BDohled nad kontrolními prostředky
V rámci systému zajištění kvality vážení je nutno pravidelně kontrolovat technické
parametry váhy a případně dostupné kontrolní závaží. Z toho důvodu je nutné, aby
zodpovědný uživatel určil přiměřený časový harmonogram, druh a rozsah kontroly.
Informace týkající se dohledu nad kontrolními prostředky a kontrolními závažími
jsou dostupné na webových stránkách firmy KERN (HUwww.kern-sohn.comUH). Kontrolní
závaží a váhy je možné rychle a levně zkalibrovat v akreditované laboratoři pro
kalibraci DKD (Deutsche Kalibrierdienst) firmy KERN ( zohlednění normy závazné
v daném státě).
PLE-N-BA-cz-1222 6
4 Základní bezpečnostní instrukce
Před umístěním a zprovozněním váhy je nutné se důkladně
seznámit s předmětnou instrukcí obsluhy, a to i v případě
předchozích zkušeností s váhami firmy KERN.
Všechny části originálního balení je nutno zachovat pro případ
eventuálního zpětného transportu.
Pro zpětný transport je nutno použít pouze originální balení.
Před transportem je nutno odpojit všechny připojené kabely i
volně připojené části.
Pokud byla dodána zabezpečovací zařízení pro transport, je nutno
je použít.
Všechny části, kupř. skleněný větrný kryt, desku váhy, adaptér
apod. je nutno zabezpečit před skluzem a poškozením.
4.1 18BDodržování návodu dle instrukce obsluhy
4.2 Zaškolení obsluhy
Zařízení může provozovat a stanoveným způsobem provádět údržbu pouze
zaškolená obsluha.
5 4BTransport a uskladnění
5.1 20BKontrola při přejímce
Ihned po obdržení zásilky je nutné ověřit, zda nedošlo k případnému viditelnému
poškození, totéž je nutno provést po rozbalení zásilky.
5.2 21BBalení / zpětný transport
7 PLE-N-BA-cz-1222
Nastavit vodorovnou polohu pomocí šroubovacích nožiček,
vzduchová bublina vodováhy se musí nacházet v označené
oblasti.
6 Rozbalení, umístění a zprovoznění
6.1 22BMísto pro provoz
Váhy byly zkonstruovány ano, aby v normálních provozních podmínkách byly
docilovány věrohodné výsledky vážení.
Volba správného místa usnadní přesné a rychlé vážení.
Kritéria pro volbu místa pro provoz:
- postavit váhu na stabilním plochém povrchu;
- vyvarovat se extrémních teplot a teplotních výkyvů, kupř. v případě postavení
váhy v blízkosti topných těles nebo v místech na něž přímo působí slunečné
paprsky;
- zabezpečit váhu před působením průvanu způsobeného otevřenými okny a
dveřmi;
- během vážení nesmí být váha vystavena otřesům;
- zabezpečit váhu před vysokou vlhkostí vzduchu, výpary a prachem;
- zabezpečit váhu před dlouhodobým působením extrémní vlhkosti. V případě
přenesení váhy do teplejšího prostředí může dojít v důsledku kondenzace
k jejímu orosení. V tomto případě je třeba váhu odpojenou od napájení 2
hodiny aklimatizovat.
- zabezpečit váhu před působením statických nábojů majících zdroj ve
váženém materiálu, v nádobě váhy a ve větrném krytu.
V případě působení elektromagnetických polí (kupř. vyvolaných mobilními telefony
nebo rádiovými zařízeními ), statických nábojů a v případě nestabilního elektrického
napájení je možný výskyt velkých chyb měření. V tomto případě je nutné váhu
přemístit nebo zdroj rušení odstranit.
6.2 Rozbalení
Váhu je třeba opatrně vyjmout, sejmout plastikový kryt a postavit na určené místo.
6.2.1 Montáž
PLE-N-BA-cz-1222 8
6.2.2 Rozsah dodávky / standardní rozsah
1. Deska váhy
2. Rozhraní
RS232C
3. Šroubovací
nožičky
4. Zásuvka
síťového
adaptéru
Váha, Deska váhy
Síťový adaptér
Větrný kryt
Instrukce obsluhy
6.3 Přehled zařízení
9 PLE-N-BA-cz-1222
6.4 Obsluha
Tlačítko
Určení
krátké zmáčknutí tlačítka
dlouhé zmáčknutí tlačítka,
až do úplného ztlumení
akustického signálu
Tlačítko MENU
vyvolávání uživatelského
menu
volba bodu menu –
postup v menu vpřed
vyvolání uživatelského
menu
opuštění uživatelského
menu
přepojení zobrazení
Tlačítko šipky
nastavení numerické hodnoty - postup vzad
Tlačítko
ON/OFF
zapnutí/vypnutí
opuštění uživatelského menu
Tlačítko CAL
kalibrace
volba bodu menu – postup vzad
Tlačítko šipky
nastavení numerické hodnoty – postup vpřed
Tlačítko
PRINT
přenos údajů přes rozhraní
potvrzení/uložení nastavení
Tlačítko šipky
nastavení numerické hodnoty - volba číslic
Tlačítko TARE
tárování
nulování
6.4.1 Přehled ukazatelů
6.4.2 Klávesnice
PLE-N-BA-cz-1222 10
6.5 Zapojení a odpojení napájení
V případě, když se používají váhy pro účely cejchování, je nutno
dodržet třicetiminutovou dobu ohřevu.
Po zapojení síťového adaptéru se spustí funkce měření času.
Akumulátor je dostatečně nabit
Akumulátor se zakrátko vybije. Pokud možno rychle zapojit
nabíjení pomocí síťového adaptéru.
Napětí pokleslo pod stanovené minimum. Zapojit nabíjení
pomocí síťového adaptéru
.
Před zapojením síťového adaptéru nutno ověřit, zda štítkové napětí je v souladu
s lokálním napětím. Je nutno používat pouze originální síťové adaptéry firmy KERN,
použití jiných výrobků je podmíněno souhlasem výrobce.
vsunout zástrčku do zásuvky váhy a připojit adaptér k síti.
provede se samodiagnóza a váha se přepne do režimu standby.
Zmáčknout tlačítko ON/OFF. Po zobrazení nuly je váha připravena k provozu.
V případě, když se používají váhy s vnitřní kalibrační hmotností, provede se
nejdřív automaticky kalibrace, což je indikováno zobrazením oznámení „CAL”.
Opět zmáčknout tlačítko ON/OFF. Váha se nachází v režimu standby.
6.6 Provoz na akumulátor (volba)
Akumulátor se nabíjí pomocí dodaného síťového adaptéru.
Provozní doba akumulátoru činí cca 30 hodin, doba nabíjení doplna činí cca 10 hod.
V menu je možno aktivovat funkci AUTO-OFF time off], viz kapitola 9.8. V závislosti
na nastavení v menu se váha automaticky přepne do úsporného režimu provozu
akumulátoru.
Befindet sich die Waage im Akkubetrieb erscheinen folgende Symbole im Display:
11 PLE-N-BA-cz-1222
6.7 Zapojení periferních zařízení
Před zapojením periferních zařízení (tiskárna, počítač) k rozhraní musí být váha
odpojena od sítě.
Ve spojení s váhou je nutné používat pouze příslušenství a periferní zařízení KERN,
která byla pro tento účel vhodným způsobem připravena.
6.8 29BPrvní zprovoznění
Abychom docilovali přesné výsledky vážení, musíme zajistit přiměřenou provozní
teplotu (viz „doba ohřevu”, kapitola 1). Je nutné používat pouze originální adaptéry
firmy KERN, pro použití jiných výrobků je nutný souhlas této firmy.
V průběhu ohřevu musí být váha napájena (síťový adaptér, baterie, akumulátor).
Přesnost váhy závisí na lokální zemské gravitaci.
Je nutné dodržovat instrukce týkající se kalibrace.
6.8.1 Zobrazení stability
V případě, když se zobrazí symbol stability [ ], nachází se váha ve stabilním stavu,
v opačném případě symbol [ ] zmizí.
6.8.2 Zobrazení nuly
V případě, když deska váhy není zatížena a na displeji se nezobrazí nula, je nutno
zmáčknout tlačítko TARE a nulování znovu začne [ ].
7 Kalibrace
Protože zemská gravitace je proměnlivá, je třeba každou váhu v souladu se zákony
fyziky vhodným způsobem kalibrovat (pokud již váha nebyla kalibrována). Proces
kalibrace je třeba provést při prvním zprovoznění, dále při každé změně umístění
váhy a rovněž v případě výkyvů teploty okolí. Abychom obdrželi přesné hodnoty
měření, doporučuje se dodatečné cyklické kalibrování váhy v rámci běžného
provozu.
Zajistit stabilní prostředí včetně požadované doby ohřevu( viz kapitola 1).
Na desce váhy se během kalibrace nesmí nacházet žádné předměty.
PLE-N-BA-cz-1222 12
Na desce váhy se nesmí nacházet žádné předměty. Zmáčknout tlačítko CAL.
Počkat, až se zobrazí hodnota požadované kalibrační hmotnosti.
Když hodnota zobrazena na displeji bliká, položit požadovanou kalibrační
hmotnost na střed desky váhy.
Blikání zmizí.
Po úspěšné kalibraci se váha automaticky přepne zpět do režimu vážení .
Sejmout kalibrační hmotnost.
7.1.1 Kalibrace s doporučovanou kalibrační hmotností (nastavení o
výrobce)
Hodnota požadované kalibrační hmotnosti, viz kapitola 1 „Technické údaje”.
13 PLE-N-BA-cz-1222
7.1.2 Kalibrace pomocí jiné kalibrační hmotnosti
Na desce váhy se nesmí nacházet žádné předměty. Zmáčknout tlačítko CAL a
počkat, až se úplně ztlumí akustický signál.
Počkat, až se zobrazí oznámení „load”.
Když hodnota zobrazena na displeji bliká, položit požadovanou kalibrační
hmotnost na střed desky váhy.
Blikání zmizí.
Po úspěšné kalibraci se váha automaticky přepne zpět do režimu vážení
Sejmout kalibrační hmotnost.
V případě chybné kalibrace nebo v případě použití nesprávné kalibrační
hmotnosti se na displeji zobrazí oznámení chyby. Počkat, až se váha
přepne zpět do režimu vážení a kalibraci zopakovat.
Kalibrace pomocí jiných kalibračních hmotností je rovněž možná, ale nemusí být
vzhledem k použité měřicí technice optimální, další možnosti kalibrace jsou
uvedeny v tabulce 1 (viz níže).
Informace týkající se kalibračních hmotností je možno najít na internetu na adrese:
HUhttp://www.kern-sohn.comU
PLE-N-BA-cz-1222 14
Zapnutí
V režimu stand-by zmáčknout tlačítko ON/OFF.
Váha je připravena k vážení ihned po zobrazení hmotnosti.
Vypnutí
Zmáčknout tlačítko ON/OFF, váha se vrátí do režimu stand-by.
Zjednodušené
vážení
Položit vážený materiál.
Počkat, až se zobrazí symbol stability [ ].
Odečíst výsledek vážení .
Tárování
Položit nádobu táry na váhu a zmáčknout tlačítko TARE.
Zobrazí se oznámení „0t”.
Po úspěšné kontrole stability se zobrazí nula.
Hmotnost nádoby se uloží do paměti váhy.
Položit vážený materiál, zobrazí se hmotnost netto.
Po sejmutí nádoby se její hmotnost zobrazí se záporným
znaménkem.
Hmotnost táry je uložena v paměti až do jejího vynulování,
což se provede po odtížení váhy a zmáčknutí tlačítka
TARE. Zobrazí se oznámení „0t”, počkat až se na displeji
zobrazí nula.
Proces tárování lze provést libovolněkrát, kupř. při vážení
několika složek směsi (dovažování). Tárování je omezeno
pouze vyčerpáním plného rozsahu vážení .
.
8 Základní režim
15 PLE-N-BA-cz-1222
9 Menu uživatele
Navigace v menu
Vstup do menu

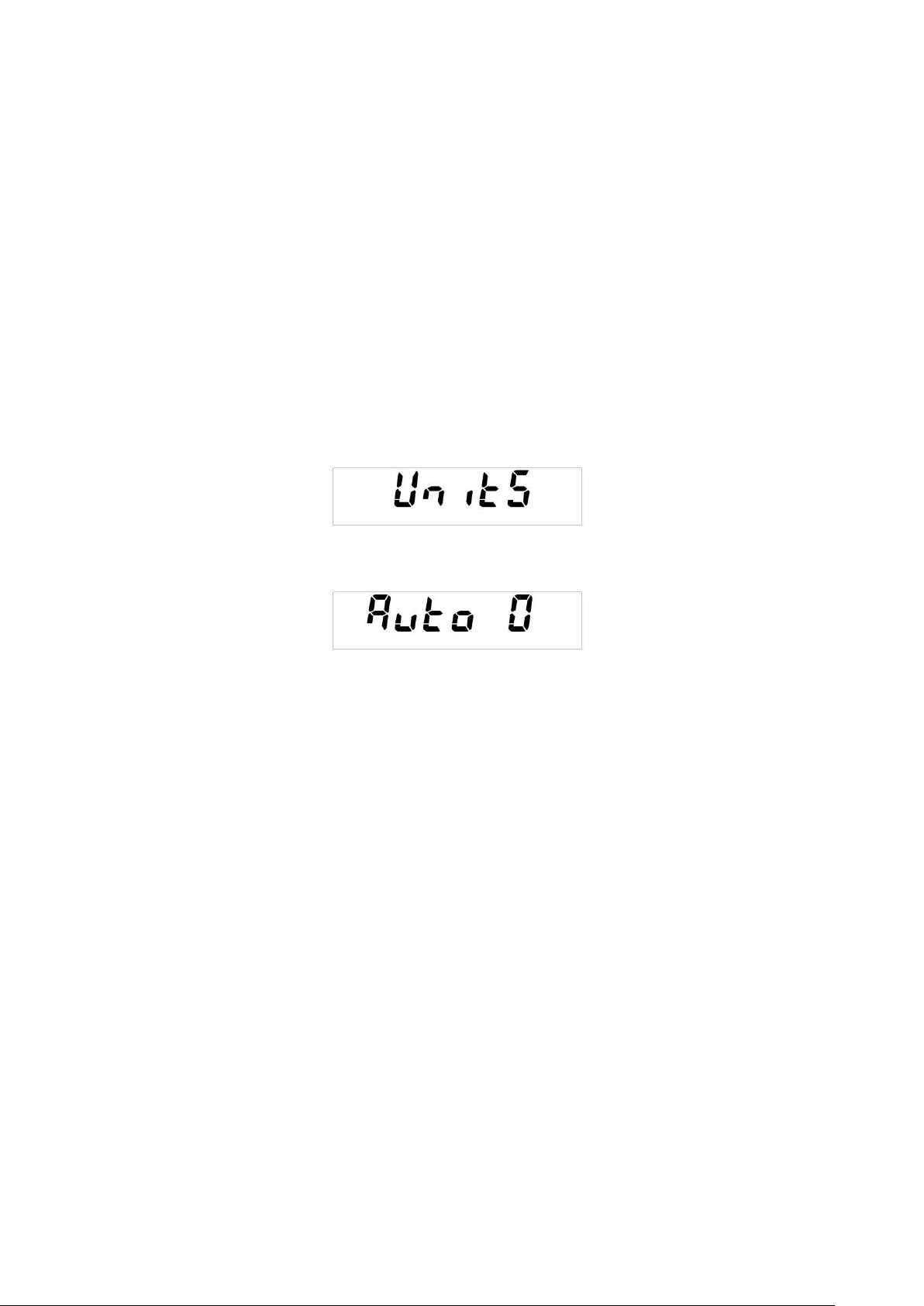

V režimu vážení zmáčknout i podržet zmáčknuté tlačítko MENU, až se úplně ztlumí akustický signál. Zobrazí se první bod
menu „units”.
Volba bodů menu
Jednotlivé body menu možno volit postupně pomocí
zmáčknutí tlačítka MENU.
Postup vpřed pomocí tlačítka MENU.
Postup vzad pomocí tlačítka CAL.
Změna
nastavení
Potvrdit volený bod menu pomocí tlačítka PRINT, zobrazí se
aktuální nastavení. Po každém zmáčknutí tlačítek se šipkami
se zobrazí následující nastavení.
Postup vpřed pomocí tlačítka MENU.
Postup vzad pomocí tlačítka CAL.
Uložení nastavení
do paměti
Potvrdit volbu zmáčknutím tlačítka PRINT.
Váha se vrací do režimu vážení . V případě potřeby volit další
bod menu nebo se vrátit do režimu vážení .
Zamknutí menu/
návrat do
režimu vážení
Zmáčknout i podržet zmáčknuté tlačítko MENU, až se úplně
ztlumí akustický signál. Váha se automaticky přepne zpět do
režimu vážení .
Menu uživatele umožňuje provést změnu nastavení váhy dle individuálních potřeb.
Od výrobce je menu uživatele nastaveno tak, že změny lze nastavovat pouze v
jednotlivých provozních podmínkách.
PLE-N-BA-cz-1222 16
Přehled menu
Bod menu
Zobraze
ní
Volba
Popis
Jednotka váhy
(viz kapitola 9.1)
Units
Gram
gram
Carat
karát
Ounce
unce
Pound
libra
PEnn
pennyweight
OuncEtr
trojská unce
GrAin
grain
tAEL Hon
tael (Hongkong)
tAEL SGP
tael (Singapur)
tAEL roc
tael (R.O.C.)
Momme
momme
Typ výstupu údajů
(viz kapitola 9.2)
PC-Prtr
PC cont
kontinuální výstup
PC CMd
výstup údajů po zmáčknutí
tlačítka PRINT
Print
není dokumentováno
Rychlost přenosu
(viz kapitola 9.3)
baud rt
br 1200
br 2400
br 4800
br 9600
Automatická korekce
nulového bodu (viz
kapitola 9.4)
Auto 0
Au0 OFF
funkce Auto-Zero (automatické
nulování) vypnuta
Au0 1
rozsah funkce AutoZero
±½ číslice
Au0 2
rozsah funkce AutoZero
±3 číslice
Au0 3
rozsah funkce AutoZero
±7 číslic
Au0 3E
rozsah funkce AutoZero
±7 číslic v celém rozsahu
vážení
17 PLE-N-BA-cz-1222
Filtr
(viz kapitola 9.5)
Filtr
Filt 1
nastavení dávkování
Filt 2
citlivý a rychlý, velmi klidné
provozní místo.
Filt 3
necitlivý a pomalý, neklidné
provozní místo.
Zobrazení kontroly
stability
(viz kapitola 9.6)
Stabil
Stab 1
rychlá kontrola stability / velmi
klidné provozní místo
Stab 2
rychlá a přesná kontrola stability
/ klidné provozní místo
Stab 3
přesná kontrola stability / velmi
neklidné provozní místo.
Podsvětlení zobrazení (viz
kapitola 9.7)
Blt
on
podsvětlení zapnuto
off
podsvětlení vypnuto
Auto
podsvětlení vypnuto
automaticky po 3 sekundách po
docílení stabilní hodnoty
vážení. Po změně zatížení váhy
nebo po zmáčknutí tlačítka
podsvětlení se opět podsvětlení
automaticky zapne.
Funkce automatického
vypnutí „AUTO OFF”
v režimu standby
(viz kapitola 9.8)
time off
disab
funkce AUTO-OFF vypnuta
2 Min
funkce AUTOOFF vypne váhu
po 2 minutách bez změny
zatížení váhy
5 Min
funkce AUTOOFF vypne váhu
po 5 minutách bez změny
zatížení váhy
15 Min
funkce AUTOOFF vypne váhu
po 15 minutách bez změny
zatížení váhy
Kalibrace
(viz kapitola 7)
Calib
*E-Cal
kalibrace s vnější hmotností,
(zařízení s možností cejchování
mají tuto funkci zablokovanou)
End
PLE-N-BA-cz-1222 18
9.1 Jednotka váhy
V režimu vážení zmáčknout a podržet zmáčknuté tlačítko MENU, až se úplně
ztlumí akustický signál. Zobrazí se první bod menu „units”.
Potvrdit pomocí tlačítka PRINT, zobrazí se aktuální nastavení.
Pomocí tlačítek se šipkami volit požadované nastavení.
Postup vpřed pomocí tlačítka MENU.
Postup vzad pomocí tlačítka CAL.
Potvrdit volbu zmáčknutím tlačítka PRINT.
Váha se vrací do režimu vážení . V případě potřeby volit následující nastavení
v menu nebo se vrátit do režimu vážení .
Zmáčknout i podržet zmáčknuté tlačítko MENU, až se úplně ztlumí akustický
signál. Váha automaticky se přepne zpět do režimu vážení .
Symbol
Jednotka váhy
Přepočtový
součinitel 1 g =
Gram
gram
1.
Carat
karát
5.
Ounce
unce
0.035273962
Pound
libra
0.0022046226
PEnn
pennyweight
0.643014931
OuncEtr
trojská unce
0.032150747
GrAin
grain
15.43235835
tAEL Hon
tael (Hongkong)
0.02671725
tAEL SGP
tael (Singapur)
0.02646063
tAEL roc
tael (R.O.C.)
0.02666666
Momme
momme
0.2667
V závislosti na požadavcích je možno jednotky váhu přepojit (váhy s možností
cejchování mají některé jednotky zablokovány, viz kapitola 1 „Technické údaje”).
Volená jednotka váhy zůstává uložena v paměti rovněž po odpojení od sítě.
19 PLE-N-BA-cz-1222
9.2 Typ výstupu údajů
V režimu vážení zmáčknout a podržet zmáčknuté tlačítko MENU, až se úplně
ztlumí akustický signál.
Zmáčknout tlačítko MENU.
Potvrdit pomocí tlačítka PRINT, zobrazí se aktuální nastavení.
Pomocí tlačítek se šipkami volit požadované nastavení.
Postup vpřed pomocí tlačítka MENU.
Postup vzad pomocí tlačítka CAL.
„PC cont”
= kontinuální výstup
„PC CMd”
= výstup údajů po zmáčknutí tlačítka PRINT
„Print”
= není dokumentováno
Potvrdit volbu zmáčknutím tlačítka PRINT.
Váha se vrací do režimu vážení . v případě potřeby volit následující
nastavení v menu nebo se vrátit do režimu vážení .
Zmáčknout a podržet zmáčknuté tlačítko MENU, až se úplně ztlumí akustický
signál. Váha se automaticky přepne zpět do režimu vážení .
PLE-N-BA-cz-1222 20
9.3 Rychlost přenosu
V režimu vážení zmáčknout a podržet zmáčknuté tlačítko MENU, až se úplně ztlumí
akustický signál.
Opět zmáčknout tlačítko MENU.
Potvrdit pomocí tlačítka PRINT, zobrazí se aktuální nastavení.
Pomocí tlačítek se šipkami volit požadované nastavení.
Postup vpřed pomocí tlačítka MENU.
Postup vzad pomocí tlačítka CAL.
Potvrdit volbu zmáčknutím tlačítka PRINT.
Váha se vrací do režimu vážení . V případě potřeby volit následující nastavení v
menu nebo se vrátit do režimu vážení .
Zmáčknout a podržet zmáčknuté tlačítko MENU, až se úplně ztlumí akustický signál.
Váha se automaticky přepne zpět do režimu vážení .
21 PLE-N-BA-cz-1222
9.4 Funkce Auto Zero
V režimu vážení zmáčknout a podržet zmáčknuté tlačítko MENU, až se úplně
ztlumí akustický signál.
Opět zmáčknout tlačítko MENU.
Potvrdit pomocí tlačítka PRINT, zobrazí se aktuální nastavení.
Ten bod menu umožňuje zapnutí nebo vypnutí automatické korekce nulového
bodu. V případě zapnutí jsou pohyby nebo poruchy nulového bodu korigovány
automaticky.
Upozornění:
V případě, když se množství váženého materiálu nepatrně změní, může
„kompenzačně –stabilizační ” mechanizmus váhy způsobit chybné zobrazení
výsledků vážení ! (kupř. v případě vytékání kapaliny z nádoby umístěné na váze, v
případě odpařování,...).
V průběhu dávkování spojeného s malými pohyby hmotnosti doporučuje se tuto
funkci vypnout.
PLE-N-BA-cz-1222 22
Pomocí tlačítek se šipkami volit požadované nastavení.
Postup vpřed pomocí tlačítka MENU.
Postup vzad pomocí tlačítka CAL.
Au0 OFF = funkce Auto Zero je vypnuta
Au0 1 = rozsah funkce AutoZero ±½ číslice
Au0 2 = rozsah funkce AutoZero ±3 číslice
Au0 3 = rozsah funkce AutoZero ±7 číslic
Au0 3E = rozsah funkce AutoZero ±7 číslic v celém rozsahu vážení
Potvrdit volbu zmáčknutím tlačítka PRINT.
Váha se vrací do režimu vážení . V případě potřeby volit následující
nastavení v menu nebo se vrátit do režimu vážení .
Zmáčknout a podržet zmáčknuté tlačítko MENU, až se úplně ztlumí akustický
signál. Váha automaticky se přepne zpět do režimu vážení .
23 PLE-N-BA-cz-1222
9.5 Filtr
V režimu vážení zmáčknout a podržet zmáčknuté tlačítko MENU, až se úplně
ztlumí akustický signál.
Opět zmáčknout tlačítko MENU.
Potvrdit pomocí tlačítka PRINT, zobrazí se aktuální nastavení.
Pomocí tlačítek se šipkami volit požadované nastavení.
Postup vpřed pomocí tlačítka MENU.
Postup vzad pomocí tlačítka CAL.
Filter 1: nastavení pro dávkování
Filter 2: váha reaguje citlivě a rychle, velmi klidné provozní místo.
Filter 3: váha reaguje necitlivě a pomalu, neklidné provozní místo.
Potvrdit volbu zmáčknutím tlačítka PRINT.
Váha se vrací do režimu vážení . V případě potřeby volit následující
nastavení v menu nebo se vrátit do režimu vážení .
Zmáčknout a podržet zmáčknuté tlačítko MENU, až se úplně ztlumí akustický
signál. Váha se automaticky přepne zpět do režimu vážení .
Ten bod menu umožňuje přizpůsobit váhu určitým podmínkám okolí a cílům měření.
PLE-N-BA-cz-1222 24
9.6 Zobrazení kontroly stability
V režimu vážení zmáčknout a podržet zmáčknuté tlačítko MENU, až se úplně
ztlumí akustický signál.
Opět zmáčknout tlačítko MENU.
Potvrdit pomocí tlačítka PRINT, zobrazí se aktuální nastavení.
Pomocí tlačítek se šipkami volit požadované nastavení.
Postup vpřed pomocí tlačítka MENU.
Postup vzad pomocí tlačítka CAL.
Stab 1: rychlá kontrola stability - velmi klidné provozní místo
Stab 2: rychlá a přesná kontrola stability - klidné provozní místo
Stab 3: přesná kontrola stability – velmi neklidné provozní místo.
Potvrdit volbu, zmáčknutím tlačítka PRINT.
Váha se vrací do režimu vážení . V případě potřeby volit následující
nastavení v menu, nebo se vrátit do režimu vážení .
Zmáčknout a podržet zmáčknuté tlačítko MENU, až se úplně ztlumí akustický
signál. Váha automaticky přepne zpět do režimu vážení .
25 PLE-N-BA-cz-1222
9.7 Podsvětlení
V režimu vážení zmáčknout a podržet zmáčknuté tlačítko MENU, až se úplně
ztlumí akustický signál.
Opět zmáčknout tlačítko MENU.
Potvrdit pomocí tlačítka PRINT, zobrazí se aktuální nastavení.
Pomocí tlačítek se šipkami volit požadované nastavení.
Postup vpřed pomocí tlačítka MENU.
Postup vzad pomocí tlačítka CAL.
ON
podsvětlení zapnuto
OFF
podsvětlení vypnuto
Auto
Podsvětlení se vypne automaticky po 3 sekundách po docílení stabilní
hodnoty vážení. Po změně zatížení nebo po zmáčknutí tlačítka se
podsvětlení opět automaticky zapne.
Potvrdit volbu zmáčknutím tlačítka PRINT.
Váha se vrací do režimu vážení. V případě potřeby volit následující nastavení
v menu, nebo se vrátit do režimu vážení .
Zmáčknout a podržet zmáčknuté tlačítko MENU, až se úplně ztlumí akustický
signál. Váha se automaticky přepne zpět do režimu vážení .
PLE-N-BA-cz-1222 26
9.8 Funkce automatického vypínání „AUTO OFF”
V režimu vážení zmáčknout a podržet zmáčknuté tlačítko MENU, až se úplně
ztlumí akustický signál.
Opět zmáčknout tlačítko MENU.
Potvrdit pomocí tlačítka PRINT, zobrazí se aktuální nastavení.
Pomocí tlačítek se šipkami volit požadované nastavení.
Postup vpřed pomocí tlačítka MENU.
Postup vzad pomocí tlačítka CAL.
disab = funkce AUTO-OFF vypnuta
2 Min = funkce AUTO-OFF vypne váhu po 2 minutách bez změny zatížení
5 Min = funkce AUTO-OFF vypne váhu po 5 minutách bez změny zatížení
15 Min = funkce AUTO-OFF vypne váhu po 15 minutách bez změny zatížení
Potvrdit volbu zmáčknutím tlačítka PRINT.
Váha se vrací do režimu vážení . v případě potřeby nebo volit následující
nastavení w menu, nebo se vrátit do režimu vážení .
Zmáčknout i podržet zmáčknuté tlačítko MENU, až se úplně ztlumí akustický
signál. Váha automaticky se přepne zpět do režimu vážení .
v režimu standby
27 PLE-N-BA-cz-1222
10 Menu uživatele
Count
Počítání kusů
Dens
Stanovení hustoty pevných látek/kapalin
HoL
Vážení s tolerancí
Perc
Procentní vážení
M Load
Funkce kulminační hodnoty
End
Navigace v menu:
Vstup do menu
V režimu vážení zmáčknout tlačítko MENU. Zobrazí se první
bod menu „count”.
Volba bodů menu
Jednotlivé body menu je možno volit postupně zmáčknutím
tlačítka MENU.
Postup vpřed pomocí tlačítka MENU.
Postup vzad pomocí tlačítka CAL.
Změna nastavení
Potvrzení voleného bodu menu pomocí tlačítka PRINT, zobrazí
se aktuální nastavení. Po každém zmáčknutí tlačítek se
šipkami se zobrazí následující nastavení.
Postup vpřed pomocí tlačítka MENU.
Postup vzad pomocí tlačítka CAL.
Uložení nastavení
do paměti
Potvrdit volbu zmáčknutím tlačítka PRINT.
Váha se vrací do režimu vážení . V případě potřeby volit
následující nastavení v menu nebo se vrátit do režimu
vážení .
Zamknutí menu/
návrat do
režimu vážení
Zmáčknout a podržet zmáčknuté tlačítko MENU, až se úplně
ztlumí akustický signál. Váha se automaticky přepne zpět do
režimu vážení .
Menu uživatele umožňuje aktivaci/deaktivaci následujících provozních režimů:
PLE-N-BA-cz-1222 28
10.1 Počítání kusů
V režimu vážení zmáčknout tlačítko MENU. Zobrazí se první bod menu „count”.
Potvrdit pomocí tlačítka PRINT, zobrazí se aktuální počet referenčních kusů.
Pomocí tlačítek se šipkami volit počet referenčních kusů (10, 25, 50, 100
nebo manuálně nastavenou numerickou hodnotu , viz kapitola 10.1.3).
Postup vpřed pomocí tlačítka MENU.
Postup vzad pomocí tlačítka CAL.
V případě použití nádoby, je nutno ji nejdřív položit na váhu a zmáčknout tlačítko
PRINT. Tárování se spustí automaticky a zobrazí se oznámení „0t”.
Potvrdit volený počet referenčních kusů zmáčknutím tlačítka PRINT.
Položit požadovaný referenční počet kusů na váhu.
Potvrdit pomocí tlačítka PRINT a počkat, až bude docíleno stabilní zobrazení
vážené hmotnosti.
Po úspěšném stanovení hodnoty referenční hmotnosti kusu se zobrazí aktuální
počet kusů na váze.
Sejmout referenční počet kusů. Váha se nyní nachází v režimu počítání kusů a
zobrazuje počet kusů, které se na váze nacházejí.
Nejdřív je nutno stanovit průměrnou hmotnost kusu, tzv. referenční hmotnost,
položením tzv. referenčního počtu kusů na váhu. Celková hmotnost kusů se vydělí
referenčním počtem kusů. Poté je možno počítat kusy na základě stanovené
průměrné hmotnosti kusu.
Platí zásada, že čím větší referenční počet kusů, tím větší přesnost.
29 PLE-N-BA-cz-1222
V případě, když je vážený materiál nestabilní nebo má příliš malou
referenční hmotnost, zobrazí se následující oznámení:
ERR04 = podkročení nejmenší hodnoty referenční hmotnosti
Add SMP= počet kusů je příliš malý pro správné stanovení hodnoty
referenční hmotnosti, je nutno kusy přidat.
Přidat další kusy, minimálně dvojnásobný počet.
Zmáčknout tlačítko PRINT, referenční hmotnost se opět přepočítá.
V případě, když se na váze nachází
stále malý počet kusů, je nutno
počet kusů zvýšit a potvrdit
zmáčknutím tlačítka PRINT. Tento
postup opakovat tak dlouho, až se
zobrazí počet kusů.
Počet kusů stačí ke stanovení
referenční hodnoty.
Sejmout referenční hmotnost .
Váha se nachází nyní ve stavu
počítání kusů a sčítá všechny kusy,
které se nachází na desce váhy.
Návrat do režimu vážení
Zmáčknout tlačítko ON/OFF.
PLE-N-BA-cz-1222 30
10.1.1 Přepínání mezi zobrazením počtu kusů a zobrazením hmotnosti
Automatická optimalizace není aktivní v případě numerického nastavení
hodnoty referenční hmotnosti.
Položit vážený materiál a odečíst počet kusů.
Zmáčknout tlačítko MENU, zobrazí se celková hmotnost kusů nacházejících se
na váze.
nebo
Zmáčknout i podržet zmáčknuté tlačítko MENU, až se úplně ztlumí akustický
signál. Zobrazí se průměrná hmotnost jednoho kusu.
Po zmáčknutí tlačítka MENU. se opět zobrazí počet kusů.
10.1.2 Automatická optimalizace referenční hodnoty
Pro zlepšení přesnosti sčítání je možno referenční hodnotu optimalizovat
přidáváním dalších kusů. Po každé optimalizaci se hodnota referenční hmotnosti
znovu přepočte. Protože přidané kusy zvětšují bázi výpočtu, stává se referenční
hodnota stále přesnější.
Po výpočtu referenční hmotnosti položit stanovený referenční počet kusů na
desku váhy.
Zdvojnásobit počet kusů položený na desku váhy a počkat, až zazní akustický
signál. Referenční hmotnost se znovu přepočítá.
Buď zopakovat optimalizaci referenční hodnoty přidáním dalších kusů (max. 255
kusů) anebo spustit počítání kusů.
31 PLE-N-BA-cz-1222
10.1.3 Číselné nastavení referenční hmotnosti
V režimu vážení zmáčknout tlačítko MENU. Zobrazí se první bod menu „count”.
Potvrdit pomocí tlačítka PRINT, zobrazí se aktuální počet referenčních kusů.
Pomocí tlačítek se šipkami volit nastavení „manual”.
Nastavit referenční hmotnost pomocí tlačítek se šipkami .
V případě použití nádoby váhy, je nutno před prvním použitím nádoby
zmáčknout tlačítko PRINT. Spustí se tárování a zobrazí se oznámení „0t”.
Položit vážený materiál a odečíst počet kusů.
Zmáčknout tlačítko MENU, zobrazí se celková hmotnost kusů položených na
váze.
Pro návrat do režimu počítání kusů opět zmáčknout tlačítko MENU.
Návrat do režimu vážení
Zmáčknout tlačítko ON/OFF.
V případě, když známe referenční hmotnost kusu, je možno ji nastavit pomocí
tlačítek s číslicemi.
PLE-N-BA-cz-1222 32
10.2 Stanovení hustoty (hydrostatické vážení )
V režimu vážení zmáčknout tlačítko MENU. Zobrazí se první bod menu „count”.
Zmáčknout tlačítko MENU.
Potvrdit pomocí tlačítka PRINT, zobrazí se aktuální nastavení.
Pomocí tlačítka MENU volit opci „d Solid”.
Potvrdit zmáčknutím tlačítka PRINT.
Nastavit hustotu měřicí kapaliny pomocí tlačítek se šipkami .
Potvrdit nastavenou hodnotu zmáčknutím tlačítka PRINT.
Hustota je poměr hmotnosti [g] k objemu [cm3]. Údaj hmotnosti dostaneme vážením
vzorku ve vzduchu. Objem se stanoví na základě výtlaku [g] vzorku ponořeného v
kapalině. Hustota [g/cm
Ke stanovení hustoty potřebujeme vybavení k podpodlažnímu vážení.
10.2.1 Stanovení hustoty pevných látek
Postup:
vypnout váhu,
sejmout desku váhy a opatrně váhu obrátit,
vešroubovat háček k vážení pod podlahou (opce),
umístit váhu nad otvorem,
zavěsit úchyt vzorku,
vlít měřicí kapalinu do nádoby, kupř. do skleněné odměrky a docílit stálou
teplotu.
3
] se výpočte na základě Archimédova zákona.
33 PLE-N-BA-cz-1222
Zobrazí se oznámení „vzorek ve vzduchu”.
Potvrdit zmáčknutím tlačítka PRINT.
V případě nutnosti vytárovat váhu a položit vzorek.
Počkat, až zobrazení hmotnosti bude stabilní, poté zmáčknout tlačítko PRINT.
Zobrazí se blikající oznámení „WEI AIR”.
Zobrazí se oznámení „vzorek měřicí kapaliny”.
Ponořit prázdný úchyt vzorku a vytárovat zmáčknutím tlačítkaTARE.
Položit vzorek a ponořit do kapaliny, úchyt vzorku se nesmí dotýkat skleněné
odměrky.
Počkat, až zobrazení hmotnosti bude stabilní, poté zmáčknout tlačítko PRINT.
Zobrazí se blikající oznámení „WEI LIq”.
Zobrazí se hustota vzorku.
Návrat do režimu vážení
Zmáčknout tlačítko ON/OFF.
nebo spustit nový cyklus stanovení hustoty pomocí tlačítka MENU.
V případě výskytu chyb v průběhu stanovení hustoty se zobrazí oznámení
„d-----”.
PLE-N-BA-cz-1222 34
10.2.2 Stanovení hustoty kapaliny
V režimu vážení zmáčknout tlačítko MENU. Zobrazí se první bod menu „count”.
Zmáčknout tlačítko MENU.
Potvrdit pomocí tlačítka PRINT, zobrazí se aktuální nastavení.
Pomocí tlačítka MENU volit opci „d Liquid”.
Potvrdit, zmáčknutím tlačítka PRINT.
Nastavit hustotu skleněného tělíska pomocí tlačítek se šipkami .
Potvrdit nastavenou hodnotu zmáčknutím tlačítka PRINT.
Vlít vzorek kapaliny do nádoby, kupř. do skleněné odměrky.
Docílit stálé teploty vzorku kapaliny.
Připravit skleněné tělísko známé hustoty.
35 PLE-N-BA-cz-1222
Zobrazí se oznámení „skleněné tělísko ve vzduchu”.
Potvrdit zmáčknutím tlačítka PRINT.
V případě nutnosti vytárovat váhu a zavěsit skleněné tělísko ve středové pozici
vůči nádobě.
Počkat, až zobrazení hmotnosti bude stabilní, poté zmáčknout tlačítko PRINT.
Zobrazí se blikající oznámení „WEI AIR”.
Zobrazí se oznámení „skleněné tělísko ve vzorku kapaliny”.
V případě nutnosti vytárovat a ponořit tělísko do kapaliny.
Počkat, až zobrazení hmotnosti bude stabilní, poté zmáčknout tlačítko PRINT.
Zobrazí se blikající oznámení „WEI LIq”.
Zobrazí se hustota vzorku kapaliny.
Návrat do režimu vážení
Zmáčknout tlačítko ON/OFF.
nebo spustit nový cyklus pomocí tlačítka MENU.
V případě výskytu chyb v průběhu stanovení hustoty se zobrazí oznámení
„d-----”.
PLE-N-BA-cz-1222 36
10.3 Vážení s tolerancí
Vážený materiál pod dolní mezí tolerance
Vážený materiál v mezích tolerance
Vážený materiál nad horní mezí tolerance
V režimu vážení zmáčknout tlačítko MENU. Zobrazí se první bod menu „count”.
Opět zmáčknout tlačítko MENU.
Abychom se přesvědčili, zda se vážený materiál nachází v rozsahu mezí tolerance,
je nutno hodnoty těchto mezí (horní a dolní) nastavit.
Oznámení [L], [OK] nebo [H] na displeji podává informaci, zda se vážený materiál
nachází v rozsahu mezí tolerance.
Informace, zda se vážený materiál nachází v mezích tolerance můžeme dodatečně
získat pomocí akustického signálu.
37 PLE-N-BA-cz-1222
Potvrdit zmáčknutím tlačítka PRINT, váha vybídne ke vstupu dolní meze
tolerance.
Nastavit dolní mez pomocí tlačítek se šipkami .
Potvrdit zmáčknutím tlačítka PRINT, váha vybídne ke vstupu horní meze
tolerance.
Nastavit horní mez pomocí tlačítek se šipkami .
Potvrdit zmáčknutím tlačítka PRINT, váha vybídne k nastavení zvukového
signálu.
Pomocí tlačítka MENU volit požadované nastavení:
Beep off
zvukový signál vypnut
Beep on
zvukový signál se spustí, když se vážený materiál nachází v
rozsahu tolerance
Potvrdit zmáčknutím tlačítka PRINT.
Váha se nyní nachází v režimu vážení s tolerancí.
Položit vážený materiál, spustí se kontrola tolerance.
Návrat do režimu vážení
Zmáčknout tlačítko ON/OFF.
PLE-N-BA-cz-1222 38
10.4 Procentní vážení
V režimu vážení zmáčknout tlačítko MENU. Zobrazí se první bod menu „count”.
Opět zmáčknout tlačítko MENU.
Potvrdit pomocí tlačítka PRINT, zobrazí se aktuální nastavení.
Pomocí tlačítka MENU volit opci „PErc A”.
V případě použití nádoby, je nutno nádobu položit na váhu před zmáčknutím
tlačítka PRINT. Proces tárování se spustí automaticky. Zobrazí se oznámení „0t”.
Položit referenční hmotnost (= 100%)
Počkat, až zobrazení hmotnosti bude stabilní, poté zmáčknout tlačítko PRINT.
Bliká oznámení „LOAD”. Hmotnost se uloží jako referenční hmotnost (100%).
Sejmout referenční hmotnost. Od tohoto momentu se váha v režimu
procentního vážení.
Položit vážený materiál.
Hmotnost vzorku se zobrazí v procentech v poměru k referenční hmotnosti.
Vážená hmotnost se zobrazí v procentech v poměru k referenční hmotnosti.
10.4.1Nastavení referenční hmotnosti vážením
39 PLE-N-BA-cz-1222
10.4.2 Numerické nastavení referenční hmotnosti
V režimu vážení zmáčknout tlačítko MENU. Zobrazí se první bod menu „count”.
Opět zmáčknout tlačítko MENU.
Potvrdit pomocí tlačítka PRINT, zobrazí se aktuální nastavení.
Pomocí tlačítka MENU volit opci „PErc n”.
Potvrdit zmáčknutím tlačítka PRINT, váha vybídne k nastavení referenční
hmotnosti.
Nastavit referenční hmotnost (100%) pomocí tlačítek se šipkami .
Potvrdit nastavenou hodnotu zmáčknutím tlačítka PRINT. Od tohoto momentu
se váha nachází v režimu procentního vážení.
Položit na váhu vážený materiál.
Hmotnost vzorku se zobrazí v procentech v poměru k referenční hmotnosti.
Návrat do režimu vážení
Zmáčknout tlačítko ON/OFF.
PLE-N-BA-cz-1222 40
V režimu vážení zmáčknout tlačítko MENU. Zobrazí se první bod menu „count”.
Opět zmáčknout tlačítko MENU.
Potvrdit zmáčknutím tlačítka PRINT, tárování se spustí automaticky. Zobrazí se
oznámení „0t”.
Od tohoto momentu se váha nachází v režimu kulminační hodnoty, označeném
písmenem „M”.
Zatížit desku váhy. Zobrazí se nejvyšší hodnota zatížení.
Kulminační hodnota se bude na displeji zobrazovat až do momentu zmáčknutí
tlačítka TARE. Poté je váha připravena k dalšímu vážení.
Návrat do režimu vážení
Zmáčknout tlačítko ON/OFF.
10.5 Funkce kulminační hodnoty
Pomocí této funkce se zobrazí nejvyšší hodnota zatížení (kulminační hodnota)
váhy.
Kulminační hodnota zůstane na displeji až do jejího odstranění.
41 PLE-N-BA-cz-1222
11 Výstup údajů RS 232C
9
8
7
6
5
4
3
2
1
Pin 2: Signál Tx
Pin 3: Signál Rx
Pin 5: GND
RS232C
11.1 Technické údaje
8-bitový kód ASCII
8 údajových bitů, 1 stop bit, bez bitu parity
Volitelná rychlost přenos: 1200 - 9600 baudů
Bezporuchový provoz rozhraní zajistí pouze odpovídající přípojný kabel firmy
KERN (max. 2 m)
11.2 Struktura pinů výstupní zásuvky váhy
PLE-N-BA-cz-1222 42
11.3 Rozhraní
1. znak
znak hodnoty vážení / mezera
2-9. znak
hmotnost nebo jiné údaje
10-12. znak
jednotka váhy
13. znak
ukazatel stability
14. znak
carriage return (návrat kurzoru)
15. znak
(line feed) další řádek
Váha
PC
3
2
7
2
3
5
Váha
PC
2
3
5
2
3
5
Vstup údajů
GND
2
5
Váha
Tiskárna
Váha - počítač, 25-pinová zástrčka
Váha – počítač , 9-pinová zástrčka
Váha - tiskárna
11.4 Přenos údajů
Blok údajů se skládá z následujících 14 znaků:
43 PLE-N-BA-cz-1222
11.5 Přenosové formáty údajů
1°
2°
3°
4°
5°
6°
7°
8°
9°
10°
11°
12°
13°
14°
15°r
Znak
Hmotnost
Jednotka váhy
Stabilit
a
CR
LF
1°
2°
3°
4°
5°
6°
7°
8°
9°
10°
11°
12°
13°
14°
15°
16°
17°
d
=
Hustota
Mezera
Jednotka váhy
CR
LF
1°.
2°
3°
4°
5°
6°
7°
8°
9°
10°
11°
12°
13°
14°
15°
16°
Počet kusů
:
Mezera
Počet kusů
1°.
2°
3°
4°
5°
6°
7°
8°
9°
10°
11°
12°
13°
14°
15°
16°
17°
18°
19°
20°
Hmotnost
:
Mezera
Hodnota vážení
Mezera g
Mezera S
1°.
2°
3°
4°
5°
6°
7°
8°
9°
10°
11°
12°
13°
14°
15°
16°
17°
18°
PMU
Průměrná
hmotnost kusu
:
Mezera
Hodnota vážení
Mezera
g
V případě stabilního zobrazení hmotnosti přenos údajů po zmáčknutí tlačítka
PRINT.
Režim vážení (kontinuální výstup údajů a instrukce dálkového řízení)
Stanovení hustoty (pouze instrukce dálkového řízení)
Počítání kusů (pouze instrukce dálkového řízení )
Počet kusů
Hmotnost kusů položených na váze
Durchschnittliches Teilegewicht
PLE-N-BA-cz-1222 44
11.6 Instrukce dálkového řízení
Instrukce
Funkce
„T” = H54
Tárování
„C” = H43
Kalibrace
„E” = H45
Enter
„M” = H4D
Menu
„O” = H4F
ON/OFF
11.7 Režim tisku
Podmínky komunikace mezi váhou a tiskárnou:
Váhu propojit z rozhraním tiskárny pomocí vhodného přípojného kabelu.
Bezporuchový provoz zajistí pouze kabel firmy KERN.
Přenosové rychlosti váhy a tiskárny musí být v souladu, viz kapitola 9.3.
45 PLE-N-BA-cz-1222
Příklady tisku:
Režim vážení / funkce kulminační hodnoty
Stanovení hustoty
d
Hodnota „hustoty”
Počítání kusů
PCS
Počet kusů
Weight
Celková hmotnost kusů
PMU
Průměrná hmotnost kusu
Procentní vážení
Perc
Hodnota zobrazení v [%]
Weight
Hodnota zobrazení v [g]
Perc. 20 %
Weight: 30.000 g
d= 2.80066 g/cm3d
………. 22.000 g
Pcs 100
Weight: 300.000 g
PMU: 3.000 g
PLE-N-BA-cz-1222 46
12 Oznámení chyb
ERR01
Hodnota hmotnosti není stabilní nebo není možné nulování.
Ověřit provozní podmínky.
ERR02
Chyba kalibrace, kupř. nestabilní okolí.
ERR03
Chyba kalibrace, kupř. chybná kalibrační hmotnost .
ERR04
Příliš malá hmotnost kusu /není stabilní
ERR05
Přenos údajů není možný, protože hodnota hmotnosti není
stabilní. Ověřit provozní podmínky.
ERR06
Hodnota hmotnosti v režimu stanovení hustoty není stabilní.
Ověřit provozní podmínky.
“UNLOAD”:
Překročení rozsahu vážení .
Ověřit polohu desky váhy.
“CAL But”
Provést kalibraci.
Překročení rozsahu vážení , zátěž překračuje možnosti váhy.
Odtížit váhu.
Překročení rozsahu vážení , kupř. není nasazena deska váhy.
13 Údržba, utilizace
13.1 Čištění
Před zahájením čištění musí být váha vypnuta.
K čištění nelze použít agresivní čisticí prostředky (rozpouštědla, atd.), váhu je nutné
čistit utěrkou při použití jemného mýdlového louhu. Voda nesmí proniknout dovnitř a
po ukončení čištění je nutné vytřít váhu do sucha měkkou utěrkou.
Volně ležící zbytky vzorků/prachu je možné opatrně odstranit pomocí štětce nebo
pomocí ručního vysavače.
Rozsypaný vážený materiál je nutné ihned odstranit.
13.2 Udržování provozního stavu
Zařízení mohou obsluhovat a udržovat v provozu pouze zaškolení pracovníci,
autorizováni firmou KERN.
Před otevřením musí být váha vypnuta.
13.3 Utilizace
Utilizaci obalu a zařízení je nutné provést v souladu s místními závaznými předpisy.
47 PLE-N-BA-cz-1222
14 Pomoc v případě malých poruch
Porucha
Možná příčina
Nesvítí zobrazení hmotnosti.
Váha není zapnuta.
Přerušeno napájení ze sítě (poškozený/ nezapnutý
kabel).
Síť není pod napětím.
Špatně vložené nebo vybité baterie.
Scházejí baterie.
Zobrazení hmotnosti není
stabilní
Průvan/pohyby vzduchu
Vibrace stolu/podloží
Deska váhy má kontakt z okolním tělesem
Elektromagnetické pole/statický náboj (volit jiné
provozní místo /pokud je to možné vypnout
zařízení způsobující poruchu)
Výsledek vážení zřetelně
chybný
Ukazatel váhy není vynulován
Nesprávná kalibrace.
Silné teplotní výkyvy.
Nebyla dodržena doba ohřevu
Elektromagnetické pole/statický náboj (volit jiné
provozní místo /pokud je to možné vypnout
zařízení způsobující poruchu)
V případě poruchy je třeba váhu na chvíli vypnout a odpojit od sítě, poté je možné
znovu vážit od začátku.
Pomoc:
V případě, když se objeví jiné signalizace chyb, je třeba váhu vypnout a znovu
zapnout. Když se bude chyba objevovat i nadále, je třeba se obrátit na výrobce.
PLE-N-BA-cz-1222 48
Loading...
